Засоби для вирощування курчат

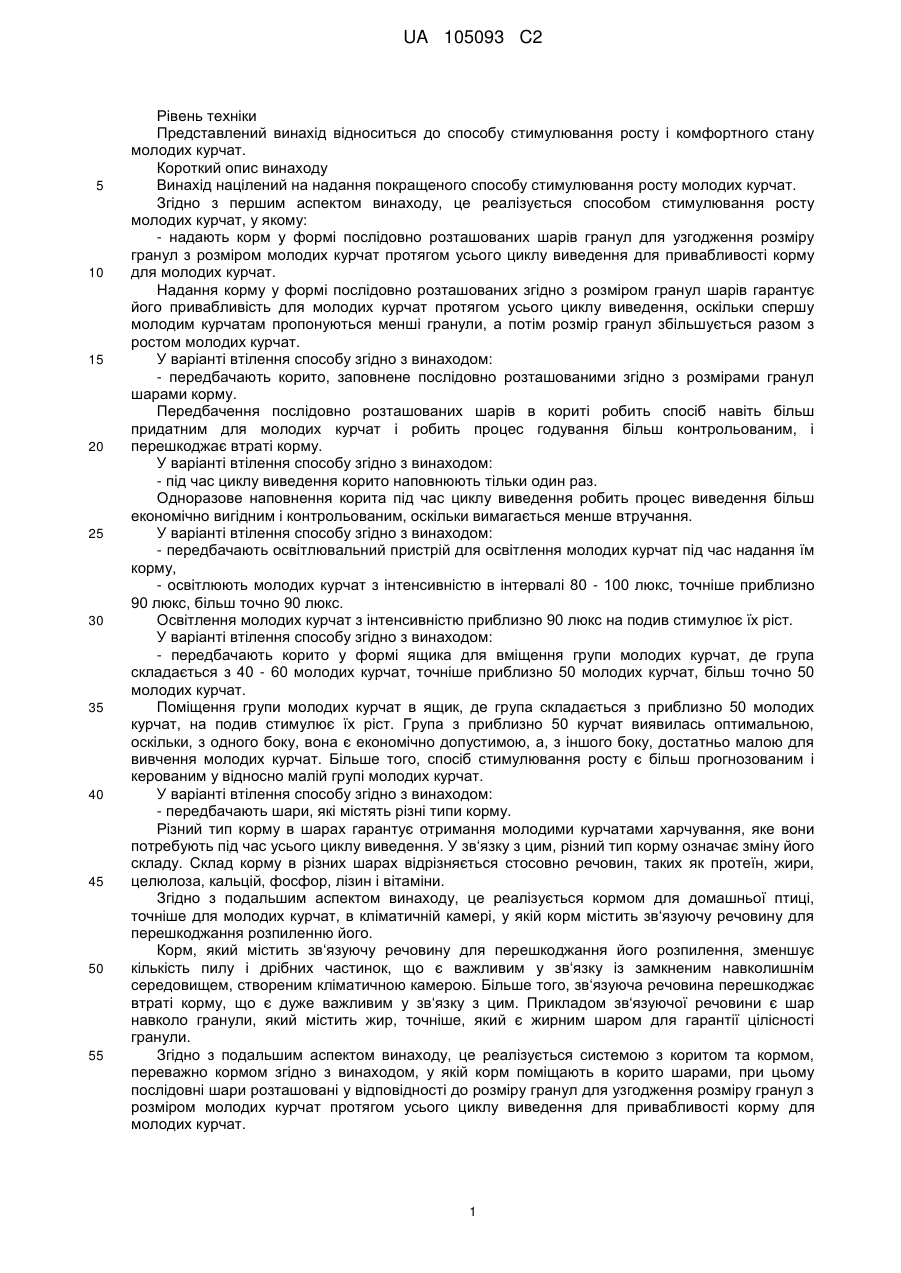

Реферат: Цей винахід стосується способу стимулювання росту молодих курчат, у якому надають корм у послідовних шарах згідно з розміром гранул для узгодження розміру гранул з розміром молодих курчат протягом усього циклу виведення для привабливості корму для молодих курчат. UA 105093 C2 (12) UA 105093 C2 UA 105093 C2 5 10 15 20 25 30 35 40 45 50 55 Рівень техніки Представлений винахід відноситься до способу стимулювання росту і комфортного стану молодих курчат. Короткий опис винаходу Винахід націлений на надання покращеного способу стимулювання росту молодих курчат. Згідно з першим аспектом винаходу, це реалізується способом стимулювання росту молодих курчат, у якому: - надають корм у формі послідовно розташованих шарів гранул для узгодження розміру гранул з розміром молодих курчат протягом усього циклу виведення для привабливості корму для молодих курчат. Надання корму у формі послідовно розташованих згідно з розміром гранул шарів гарантує його привабливість для молодих курчат протягом усього циклу виведення, оскільки спершу молодим курчатам пропонуються менші гранули, а потім розмір гранул збільшується разом з ростом молодих курчат. У варіанті втілення способу згідно з винаходом: - передбачають корито, заповнене послідовно розташованими згідно з розмірами гранул шарами корму. Передбачення послідовно розташованих шарів в кориті робить спосіб навіть більш придатним для молодих курчат і робить процес годування більш контрольованим, і перешкоджає втраті корму. У варіанті втілення способу згідно з винаходом: - під час циклу виведення корито наповнюють тільки один раз. Одноразове наповнення корита під час циклу виведення робить процес виведення більш економічно вигідним і контрольованим, оскільки вимагається менше втручання. У варіанті втілення способу згідно з винаходом: - передбачають освітлювальний пристрій для освітлення молодих курчат під час надання їм корму, - освітлюють молодих курчат з інтенсивністю в інтервалі 80 - 100 люкс, точніше приблизно 90 люкс, більш точно 90 люкс. Освітлення молодих курчат з інтенсивністю приблизно 90 люкс на подив стимулює їх ріст. У варіанті втілення способу згідно з винаходом: - передбачають корито у формі ящика для вміщення групи молодих курчат, де група складається з 40 - 60 молодих курчат, точніше приблизно 50 молодих курчат, більш точно 50 молодих курчат. Поміщення групи молодих курчат в ящик, де група складається з приблизно 50 молодих курчат, на подив стимулює їх ріст. Група з приблизно 50 курчат виявилась оптимальною, оскільки, з одного боку, вона є економічно допустимою, а, з іншого боку, достатньо малою для вивчення молодих курчат. Більше того, спосіб стимулювання росту є більш прогнозованим і керованим у відносно малій групі молодих курчат. У варіанті втілення способу згідно з винаходом: - передбачають шари, які містять різні типи корму. Різний тип корму в шарах гарантує отримання молодими курчатами харчування, яке вони потребують під час усього циклу виведення. У зв‘язку з цим, різний тип корму означає зміну його складу. Склад корму в різних шарах відрізняється стосовно речовин, таких як протеїн, жири, целюлоза, кальцій, фосфор, лізин і вітаміни. Згідно з подальшим аспектом винаходу, це реалізується кормом для домашньої птиці, точніше для молодих курчат, в кліматичній камері, у якій корм містить зв‘язуючу речовину для перешкоджання розпиленню його. Корм, який містить зв‘язуючу речовину для перешкоджання його розпилення, зменшує кількість пилу і дрібних частинок, що є важливим у зв‘язку із замкненим навколишнім середовищем, створеним кліматичною камерою. Більше того, зв‘язуюча речовина перешкоджає втраті корму, що є дуже важливим у зв‘язку з цим. Прикладом зв‘язуючої речовини є шар навколо гранули, який містить жир, точніше, який є жирним шаром для гарантії цілісності гранули. Згідно з подальшим аспектом винаходу, це реалізується системою з коритом та кормом, переважно кормом згідно з винаходом, у якій корм поміщають в корито шарами, при цьому послідовні шари розташовані у відповідності до розміру гранул для узгодження розміру гранул з розміром молодих курчат протягом усього циклу виведення для привабливості корму для молодих курчат. 1 UA 105093 C2 5 10 15 20 25 30 35 40 45 50 55 60 Згідно з подальшим аспектом винаходу, це реалізується ящиком для молодих курчат, який містить одну або більшу кількість систем з коритом та кормом згідно з винаходом. Згідно з подальшим аспектом винаходу, це реалізується кліматичною камерою, яка містить ящик згідно з винаходом, переважно стос ящиків. Як ящик так і кліматична камера з теплообмінниками, а також з коритом, описані в документі WO 2009/014422 заявника HATCHTECH GROUP B.V., на який тут робиться посилання. Винахід додатково відноситься до способу, який має одну або більшу кількість відмітних ознак, наведених в описі і/або показаних на доданих кресленнях. Різні аспекти, обговорені в цій заявці, можуть об‘єднуватися для надання додаткових вигідних переваг. Опис креслень Представлений винахід, зокрема, використовує кліматичну камеру або інкубатор, також описану в документі WO 2009/014422, зокрема, придатну для даного винаходу і показану на фіг. 1-7a і 8. Представлений винахід буде описуватися нижче детальніше з посиланням на приклад, схематично зображений на кресленнях, на яких: Фіг. 1 зображає вид в перспективі теплообмінника згідно з винаходом; Фіг. 2 зображає вид в перспективі поперечного перерізу частини теплообмінника з Фіг. 1; Фіг. 3 зображає вид збоку поперечного перерізу частини теплообмінника з Фіг. 1 разом з частиною стосу ящиків; Фіг. 4 зображає досить схематичний вид зверху кліматичної камери згідно з винаходом; Фіг. 5 зображає вид зверху поздовжнього перерізу кліматичної камери згідно з Фіг. 4, який виконаний вздовж стрілок V на Фіг. 4; Фіг. 6 зображає вид в перспективі ящика зі стосу ящиків, як зображено на Фіг. 3; Фіг. 7a зображає перший вид зверху поздовжнього перерізу ящика з Фіг. 6, який проведений вздовж стрілок VII на Фіг. 6; Фіг. 7b зображає корито ящика з Фіг. 7a. Фіг. 8 зображає другий вид зверху поздовжнього перерізу ящика з Фіг. 6, який виконаний вздовж стрілок VIII на Фіг. 6. Детальний опис варіантів виконання На Фіг. 7a у виді збоку в поперечному перерізі ящик 2 зображений з коритом 102 для домашньої птиці, такої як молоді курчата 4. Фіг. 7b зображає деталь з фіг. 1a з коритом 102, яке містить корм 103a, 103b, 103c, 103d. Корм розміщений в різних шарах 105a, 105b, 105c, 105d. Тут кожен шар розташований по суті горизонтально в кориті 102, переважно повністю в кориті 102. Два послідовні шари 105a, 105b, 105c, 105d містять корм з різними розмірами гранул d1, d2, d3, d4. Тут кожен шар містить корм з різним розміром гранул d1, d2, d3, d4. Розмір гранул d1, d2, d3, d4 збільшується з висотою розташування шару 105a, 105b, 105c, 105d в кориті 102 так, що розмір гранул d1, d2, d3, d4 корму, який дають молодим курчатам 104, збільшується разом з розміром курчат. Таким чином, корм 103c в шарі 105c має розмір гранул d3, який більший за розмір гранул d4 корму 103d в шарі 105d і так далі. Тут діаметр d4 гранули становить приблизно 2 мм, а довжина гранули становить приблизно 5 мм. Розмір гранул збільшується покроково на приблизно 1 мм в діаметрі і по довжині до розміру гранул в шарі 105a, які мають діаметр d1, який становить 5 мм, і довжину 8 мм. Тут кількість шарів 105a, 105b, 105c, 105d дорівнює чотирьом, що спрощує наповнення корита102 і все ще є ефективним для стимулювання росту молодих курчат в комбінації з одноразовим наповненням корита 102 під час циклу виведення. Кількість шарів переважно < 6 для спрощення наповнення корита 102. Корито 102 має такий об‘єм, що корито або корита 102 повинні наповнюватися тільки один раз під час циклу виведення. Таким чином, корито 102 містить усі види корму 103a, 103b, 103c, 103d, який потребують молоді курчата 100. Цикл виведення означає життя молодого курчати між днем вилуплення з яйця до, наприклад четвертого дня його життя. Кінець циклу відрізняється типом молодого курчати, якому виповнилося 3 дні - приблизно тиждень. Цикл виведення націлений на утримування молодого курчати в зоні оптимальної для його температури протягом перших днів його життя. Фіг. 6 зображає у виді в перспективі ящик 2 з фіг. 7a, який має два корита 102 на двох його протилежних сторонах. Ящик 2 має такі розміри W, D, H, що в ньому група молодих курчат може розводитися, при цьому група складається з приблизно 50 молодих курчат. Тут ящик 2 має ділянку розміром приблизно 60x60x13 см для проживання курчат. Молоді курчата 100 повинні мати свої життєві потреби, такі як корм, вода, світло і свіже повітря, в радіусі від приблизно 25 см до приблизно 50 см для стимулювання їх росту. Фіг. 3 зображає стос ящиків 2, розташованих в кліматичній камері (зображена частково). Тут освітлювальні пристрої 6 розташовані в стінці кліматичної камери так, що кожен ящик 2 може 2 UA 105093 C2 5 10 15 20 25 30 35 40 45 50 55 60 окремо освітлюватися для освітлення молодих курчат 100. Молоді курчата освітлюються з інтенсивністю приблизно 90 люкс, що на подив стимулює їх ріст. Освітлювальні пристрої 6 розташовані так, що максимально можлива відстань між молодими курчатами 100 і освітлювальним пристроєм < приблизно 50 см, що на подив стимулює комфорт і ріст молодих курчат 100. Представлений винахід, зокрема, придатний для кліматичної камери або інкубатора, також описаного в документі WO 2009/014422 і нижче. Фіг. 1, 2 і 3 зображають теплообмінник для використання в кліматичній камері. Цей теплообмінник розташований навколо панельного тіла 21, яке має одну або більшу кількість проточних каналів 22. Панельне тіло 21 має отвори 25 і 26. Ці отвори надають можливість газовому потоку (стрілка A) проходити крізь панельне тіло 21 в напрямі, упоперек до нього. Подібно до радіатора, панельне тіло 21 може набувати спеціальної температури за допомогою текучої субстанції, яка протікає по одному або більшій кількості проточних каналів. Один або більша кількість проточних каналів проходять між живильним каналом і випускним каналом для згаданої текучої субстанції. Панельне тіло і стінки проточних каналів зазвичай виготовляються з металу і формують між собою цільну частину (наприклад, приварюванням одне до іншого, припаюванням одне до іншого або екструдуванням каналів і тіла за єдину операцію для формування єдиного екструдованого профілю). Такий теплообмінник, як описано вище з посиланням на Фіг. 1, 2 і 3, можна також побачити на Фіг. 3 і 4 документа WO 00/08922. Цей (відомий) теплообмінник додатково, зокрема, оснащується газовими каналами 28. Газові канали 28 проходять паралельно один до одного вздовж панельного тіла 21. Газові канали 28 живляться одним або більшою кількістю каналів 27 для подачі середовища і з‘єднані з ними проточними отворами 34. Як можна побачити на Фіг. 1, трубчастий канал 27 для подачі середовища проходить вздовж протилежних сторін панельного тіла 21 так, що газові канали 28 можуть живитися середовищем одночасно з двох сторін. Газові канали 28 проходять між каналами 27 для подачі середовища і перпендикулярно до них. Газові канали 28 проходять на відстані C між своїми центральними осями у такий спосіб, що, у кожному випадку, між двома розташованими один над іншим газовими каналами 28 залишається порожньою одна центральна ділянка 39 панельного тіла 21. Висота B цієї центральної ділянки 39 може становити, наприклад, 7 – 10 см, як, наприклад, приблизно 8,5 см у цьому варіанті виконання. Газовий потік A може проходити крізь панельне тіло 21 крізь отвори 25 у цій центральній ділянці 39. Кожний газовий канал 28 має внутрішню частину 29, яка обмежена верхньою стінкою 35, нижньою стінкою 37 і двома бічними стінками 36. Панельне тіло 21 у кожному випадку проходить частиною 30 крізь газовий канал 28, яка формує свого роду роздільну стінку, яка ділить газовий канал 28 на перше відділення 32 і друге відділення 33. Обидва відділення проходять по всій довжині газового каналу 28 і, у цьому випадку, однакові за розміром і формою. Однак, відділення каналу не повинні бути однакові за розміром і формою. Також можна передбачати тут тільки одне відділення, якщо панельне тіло обмежує бічну стінку газового каналу, наприклад, якщо частина 30 була видалена або якщо газовий канал розташований на або поблизу зовнішньої сторони панельного тіла. Для гарантії витікання середовища, яке подається по газовим каналам 28, вздовж панельного тіла 21 з розподілом по навколишній ділянці, зокрема, газового потоку, спрямованого упоперек до панельного тіла 21, кожен газовий канал 28 має випускні отвори 31, виконані по його довжині. Змінюючи розмір цих випускних отворів 31 і/або відстань між сусідніми випускними отворами 31, можна досягати однорідної подачі середовища по всій довжині газового каналу 28. У варіанті виконання, зображеному на Фіг. 1, 2 і 3, у кожному випадку, тільки друге відділення 33 каналу має випускні отвори 31, а перше відділення каналу є по суті закритим за виключенням проточних отворів 34 і отворів 26. Це надає перевагу, яка полягає у тому, що середовище, яке подається, поширюється по довжині газового каналу в першому відділенні, тоді як на температуру впливають (тобто, підвищують або знижують) температурою частини 30 панельного тіла, яка діє як роздільна стінка, потім протікає у друге відділення крізь отвори 26 у частині 30, яка діє як роздільна стінка, тоді як на температуру середовища знову впливають, і потім воно протікає до випускних отворів крізь друге відділення, тоді як на температуру середовища, у цьому випадку, також знову впливають. Канали 27 для подачі середовища проходять вздовж протилежних сторін панельного тіла 21 і прикріплені до нього. Таким чином, теплообмінник може виготовлятися як модульний блок, у якому тільки два канали для подачі середовища повинні з‘єднуватися при установці. Окрім того, живильний канал 23 і випускний канал 24 для текучої субстанції розміщені всередині каналів для подачі середовища. На практиці, цього можна досягти відносно легко без суттєвого 3 UA 105093 C2 5 10 15 20 25 30 35 40 45 50 55 60 збільшення розмірів каналів для подачі середовища. Врешті решт, текуча субстанція буде головним чином водою так, що ці канали 23 і 24 можуть бути відносно малими порівняно з живильним каналом для газового середовища. Інша перевага полягає у тому факті, що канал для подачі середовища, таким чином, захищає канал 23 і/або 24 від ушкодження і можна впливати на температуру середовища, якщо це бажано, шляхом нагрівання або охолодження каналу 23 і/або 24, коли воно протікає крізь канал для подачі середовища. Як можна побачити на Фіг. 2 і 3, внутрішня частина 29 кожного газового каналу 28 дотикається до зовнішньої частини 38 проточного каналу 22 як на верхній стінці 35 так і на нижній стінці 37. Це покращує теплообмін між текучою субстанцією і середовищем. Згідно з подальшим варіантом виконання, кожен газовий канал 28 теплообмінника 1 має корито 40, яке має перший кінець 41 і другий кінець 42. Ці корита 40 можуть використовуватися для зволоження шляхом наповнення їх рідиною, зокрема водою, і надання можливості їй випаровуватися. При використанні у кліматичній камері, яка містить птицю, ці корита 40 можуть також використовуватися як питні корита. Для спрощення наповнення корит 40 рідиною, останні, зокрема, оснащуються водозливом 43 поблизу другого кінця, і корита розташовуються в шаховому порядку один над іншим, при цьому, у кожному випадку, другий кінець 42 корита 40 розташований на вищому рівні над першим кінцем 41 корита 40, розташованого на нижчому рівні. Рідина може потім подаватися на першому кінці 41 верхнього корита, потім заповнювати верхній ящик до рівня заповнення, визначеного водозливом, потім заповнювати корито, розташоване знизу до рівня заповнення, визначеного його водозливом, і так далі, доки також не буде заповнене нижнє корито. Для гарантії протікання рідини в кожне наступне корито і для запобігання переповненню, у цьому випадку, в одному кориті присутня перешкода, при цьому перший поздовжній верхній край 44 корита вищий за другий поздовжній верхній край 45 корита, який розташований ближче до панельного тіла 21, а верхня стінка 35 газового каналу 28, у кожному випадку, проходить до другого поздовжнього верхнього краю 45 корита. Рідина може потім проходити перешкоду по верхній стінці 35. Посилаючись на Фіг. 2 і 3, бачимо, що кожен газовий канал додатково має, якщо це бажано, кріпильний засіб, такий як приймальна щілина 46, для кріплення освітлювальної арматури 47 (зображена тільки на Фіг. 2). Ця арматура 47 має ряд, який містить певну кількість освітлювальних світлодіодів (LEDs) 48, 49 (LED = світловипромінюючий діод). Тут декілька світлодіодів (LEDs) 49, у кожному випадку, спрямовані на нижню частину корита 40 (вказівна стрілка 80 на Фіг. 2) для освітлення останнього. Заявник виявив, що, якщо корита 40 є питними коритами для домашньої птиці, зокрема для курчат, то бажано, щоб ці світлодіоди (LEDs) випромінювали червоне світло. Птиця може потім легко знайти питне корито. Інші світлодіоди (LEDs) 48 можуть спрямовуватися в різних напрямах (вказівні стрілки 81 і 82 на Фіг. 2) для гарантії однорідного освітлення і запобігання засліплення птиці. Теплообмінник 1 може використовуватися в кліматичній камері у вигідний спосіб, зокрема в кліматичній камері для виведення тварин, зокрема дуже молодих тварин, таких як курчата віком, менше ніж 4 дні або які тільки що вилупилися з яєць або 1 день. Такі дуже молоді тварини, такі як, зокрема, курчата, все ще не здатні дуже добре контролювати температуру власного тіла. Для гарного їх виведення, важливо утримувати їх при наперед встановленій температурі, яка залежить від виду тварини, зокрема, під час початкової фази після вилуплення з яйця (народження) і для дуже точного контролю цієї температури (тобто, з точністю ± 1 °C, переважно з точністю ±0,5 °C, або з більшою точністю, такою як ± 0,2 °C або менше). Термін «кліматична камера», зокрема, означає пристрій, який має внутрішній простір, який може контролювати температуру у всьому цьому просторі з точністю ± 1 °C, переважно з точністю ±0,5 °C або з більшою точністю, такою як ± 0,2 °C або менше (тобто, найбільша різниця в температурі між двома ділянками у згаданому просторі буде щонайбільше мати величину згаданої «точності»). Контроль температури з такою точністю також часто є бажаним при дозріванні фруктів, висиджуванні яєць і також в інших залежних від температури процесах. У такому випадку, використовується кліматична камера, стінки якої ізольовані і в середині якої може утримуватися певне бажане середовище з регульованим кліматом. Фіг. 4 і 5 досить схематично зображають таку кліматичну камеру 3, яка, у цьому випадку, передбачена, зокрема, для виведення курчат, які тільки що вилупилися з яєць. Ця кліматична камера обмежена на зовнішній стороні теплоізольованими бічними стінками 14, теплоізольованою стелею 16 і підлогою 15, яка переважно також теплоізольована. Кліматична камера 3 має принаймні одне відділення 4, у якому поміщаються або зберігаються за контрольованих умов молоді курчата. В зображеному прикладі, присутні два ряди з п‘ятьма відділеннями 4 кліматичної камери в кожному. Ряди на кожній стороні коридору 5 доступні з коридору 5 крізь двері 9. Потрапляння і полишення кліматичної камери 3 можливе за допомогою 4 UA 105093 C2 5 10 15 20 25 30 35 40 45 50 55 60 принаймні одних дверей 10, 11. У цьому прикладі, двері 10 встановлені в одному кінці коридору і передбачені, зокрема, для потрапляння в коридор 5 кліматичної камери, а двері 11 встановлені в іншому кінці коридору і передбачені, зокрема, для полишення коридору 5 кліматичної камери. На одному кінці кожного ряду відділень 4 камери, у кожному випадку, передбачене вхідне відділення 13 для введення кондиціонованого газу, такого як повітря, у верхнє по потоку відділення 4 камери, і, у кожному випадку, на іншому кінці кожного ряду відділень 4 камери передбачене вихідне відділення 13 для збирання газу, який надходить з нижнього по потоку відділення 4 камери. Хоча цього не вимагається, енергетично вигідно далі подавати газ з вихідного відділення 13 назад у вхідне відділення. Газ може подаватися назад по верхнім частинам відділень камери, як описано в документі WO 00/08922. Однак, цей спосіб вимагає багато простору і вигідніше подавати газ назад по коридору 5, як вказано на Фіг. 4 за допомогою стрілок G. Це призводить до суттєвого зменшення кількості необхідного простору. Окрім того, іншим його результатом є те, що коридор 5 також кондиціонується, хоча трохи гірше ніж відділення камери 3 так, що можна відкривати двері 9 відділення камери під час роботи з одночасною мінімізацією збурення клімату. На Фіг. 4, рухомий потік об‘єктів в кліматичні камері, таких як курчат, вказаний за допомогою стрілок K. Об‘єкти переважно випускаються крізь двері 11 і переважно впускаються крізь двері 10, оскільки сторона впускання може, таким чином, утримуватися відносно чистою, що перешкоджає забрудненню. Відділення цієї кліматичної камери мають на протилежних сторонах теплообмінники. Сторона втікання відділення камери, яка розташована найдалі зверху по потоку, у кожному випадку, обмежена теплообмінником 7, сторона витікання найвідалленішого відділення камери внизу по потоку, у кожному випадку, обмежена теплообмінником 8, а сусідні відділення камери, у кожному випадку, відокремлені одне від іншого теплообмінником 1. Ці теплообмінники 1, 7 і 8 можуть бути по суті однаковими, але беручи до уваги, що теплообмінники 7 і 8 обмежують відділення камери тільки на одній стороні, фахівцям у цій галузі буде очевидно, що ці теплообмінники 7 і 8 можуть також мати різну конструкцію, зокрема на стороні, яка віддалена від відділення 4 камери. Теплообмінники 1, 7 і 8 складаються з панельного тіла 21, яке має отвори 25 і 26, а також проточні канали 22. Газовий потік крізь відділення камери і отвори в панельному тілі 21, у цьому випадку, вказаний за допомогою стрілок L. Вентиляційні засоби 50, такі як вентилятори, у цьому випадку, гарантують підтримування газового потоку. Ці вентиляційні засоби можуть як такі встановлюватися в різних місцях, але зазвичай встановлюються у вхідному відділенні 12 і/або вихідному відділенні 13. Як зазначено вище, кліматична камера 3, зокрема, має теплообмінники 1, 7 і 8, як описано в різних подальших варіантах виконання з посиланням на Фіг. 1, 2 і 3. 1, 2, 3 або більша кількість рядів 6 встановлених в стос ящиків 2 поміщені у кожне відділення камери. Зокрема, це буде 1 або 2 ряди стосів, як, наприклад, два ряди 6 стосів, як схематично зображено в центральному відділенні камери на Фіг. 5. В залежності від глибини, якщо дивитися під прямим кутом до площини креслення з Фіг. 5, кожного відділення 4 камери і довжини, якщо дивитися в напрямі двонаправленої стрілки M з Фіг. 6, кожен ряд 6 стосів ящиків може містити один або більшу кількість рядів ящиків. Посилаючись на Фіг. 6, 7, 8 і Фіг. 3, бачимо, що, якщо теплообмінники 1, 7 і 8 мають питні корита 40, то кожен ящик переважно має висоту H, яка відповідає відстані C між центральними осями газових каналів 28 і питних корит 40. Окрім того, ящик 2 має питні канали 54 на одній стороні, яка повернута до питного корита 40, так, що птиця, зокрема курчата, можуть пити з корита 40. Ці питні канали 54 можуть виконуватися у вертикальній бічній стінці ящика. Однак, особливо вигідно, щоб така сторона ящика 2, яка повернута до питного корита, починаючи від дна, мала нижню частину 51 вертикальної стінки, частину 52 стінки, яка спрямована назовні від верхнього краю нижньої частини 51 вертикальної стінки і верхню частину 53 стінки, яка спрямована по вертикалі від зовнішнього краю орієнтованої назовні частини 52 стінки. Орієнтована назовні частина 52 стінки кожного ящика 2, у кожному випадку, розташована над коритом 40 і має питні канали 54, які входять у нижньої частину 51 вертикальної стінки для покращення комфорту пиття. Ці питні канали 54, з одного боку, мають такі розміри, що птиця може пити з корита, але, з іншого боку, не може покинути ящик 2 крізь них. Ширина E питних каналів, у цьому випадку, становить приблизно 22 мм так, що курчата можуть просовувати свою голову крізь них, але їх тіло занадто велике для проходження крізь них. Нижня частина 51 вертикальної стінки формує певний вид поручня, який перешкоджає курчатам від виштовхування один іншого на корито і гарантує вірний рівень пиття. Як вказано, для курчат нижня частина 51 вертикальної стінки може, у цьому випадку, мати висоту приблизно 50 мм – 5 UA 105093 C2 5 10 15 20 25 30 35 40 45 50 55 55 мм, а верхня частина 53 вертикальної стінки може, у цьому випадку, мати висоту приблизно 90 мм – 110 мм. Для гарантії проходження газового потоку A крізь ящик 2, ящик 2 має вентиляційні отвори на двох протилежних сторонах, які перпендикулярні до газового потоку A, для надання можливості газовому потоку A проходити крізь них. Ці вентиляційні отвори мають ширину F (дивіться Фіг. 7), яка є такою, що тварини, зокрема курчата, не можуть пройти крізь них. Ширина F є переважно такою, що тварини не можуть висунути свою голову з ящика. Для надання можливості годування тварин, таких як вищезгадані курчата, ящик 2 має годувальне корито 60. Для надання можливості газу протікати крізь ящик 2 у спосіб, який є якомога безперешкодним, це годувальне корито 60 має вздовж сторони ящика 2, яка перпендикулярна до сторони, вздовж якої розташоване питне корито 40, принаймні питні канали 54. Годувальне корито 60 містить відомим чином роздільну стінку 62, яка відділяє наповнювальний отвір 61 від годувального отвору 63, який розташований на нижчому рівні. Дно ящиків виконане як решітка 56 із знімною основою 55, встановленою знизу. Ця основа переважно виготовляється з матеріалу, який містить целюлозу, такого як картон. Основа 55 може потім вийматися разом з послідом і подаватися на переробку як одноразовий продукт. Більш точно, бажано, коли основа виготовляється із здатного до біологічного розкладу матеріалу, такого як здатний до біологічного розкладу пластик або здатний до біологічного розкладу картон. Ця основа 55, зокрема, розташована на відстані D, яка становить 5 мм – 50 мм, під решіткою 56. Посилаючись на Фіг. 8, бачимо, що ця основа 55 може поміщатися в ящику і видалятися з нього ковзанням в напрямі двонаправленої стрілки N. Для цього, ящик 2 має два ребра 65 і 66 на нижній стороні, між якими розташована щілина, у яку можуть вставлятися протилежні краї основи. При встановленні в стос, опори 67 ящика 2, у кожному випадку, знизу забезпечують опору для основи 55 верхнього ящика 2. Нижня сторона ящика, головним чином, виконана опуклою вгору. Для надання можливості безпечного переміщення цього ящика 2 по конвеєрній стрічці без основи 55, але з курчатами 100 або іншими тваринами, без ушкодження лап або кігтів тварин, бажано, щоб ящик 2 мав на нижній стороні опорні ніжки 58, які гарантують мінімальну відстань D, яка становить 5 – 15 мм, між нижньою стороною решітки 56 і поверхнею. Для перешкоджання прогинанню решітки, вона має на нижній стороні ребра 59 жорсткості. Слід відзначити, що стос ящиків для молодих тварин, таких як курчата, описаний у цьому розділі, є сам по собі вигідним: стос, який містить певну кількість ящиків, які необов‘язково містять тварини, такі як курчата, кожен з яких має дно, яке виконане у формі решітки 56, яка має знімну основу 55, встановлену знизу для збирання посліду. Також буде очевидним, що вищенаведений опис і креслення надані для ілюстрації деяких варіантів виконання винаходу, а не для обмеження його об‘єму правового захисту. Виходячи з цього опису, фахівцю у цій галузі стануть очевидними набагато більше варіантів виконання, які потрапляють в рамки правового захисту і суті цього винаходу, і які є очевидними комбінаціями технологій попереднього рівня техніки і опису цієї заявки. ФОРМУЛА ВИНАХОДУ 1. Спосіб стимулювання росту молодих курчат (100), у якому надають корм (103а, 103b, 103с, 103d) у послідовно розташованих згідно з розміром гранул шарах для узгодження розміру гранул з розміром молодих курчат протягом усього циклу виведення для привабливості корму (103а, 103b, 103с, 103d) для молодих курчат (100). 2. Спосіб за п. 1, який відрізняється тим, що у ньому передбачають корито (102) з послідовно розташованими згідно з розміром гранул шарами (105а, 105b, 105c, 105d) корму (103а, 103b, 103с, 103d). 3. Спосіб за п. 2, який відрізняється тим, що у ньому, під час циклу виведення, корито (102) наповнюють тільки один раз. 4. Спосіб за будь-яким із попередніх пунктів, який відрізняється тим, що передбачають освітлювальний пристрій (6) для освітлення молодих курчат (100) з одночасним наданням корму (103а, 103b, 103с, 103d), освітлюють молодих курчат (100) з інтенсивністю 80-100 люкс, точніше приблизно 90 люкс, більш точно 90 люкс. 5. Спосіб за п. 2, який відрізняється тим, що у ньому передбачають корито (102) в ящику (2) для поміщення групи молодих курчат (100), де група складається з 40-60 молодих курчат (100), точніше з приблизно 50 молодих курчат (100), більш точно з 50 молодих курчат (100). 6. Спосіб за будь-яким із попередніх пунктів, який відрізняється тим, що у ньому передбачають шари (105а, 105b, 105c, 105d), які містять різний тип корму. 6 UA 105093 C2 5 7. Система з коритом (102) і кормом, переважно кормом за п. 6, у якій корм розміщений в кориті (102) в шарах, у якому послідовні шари (105а, 105b, 105c, 105d) розташовані згідно з розміром гранул для узгодження розміру гранул з розміром молодих курчат (100) протягом усього циклу виведення для привабливості корму (103а, 103b, 103с, 103d) для молодих курчат (100). 8. Ящик (2) для молодих курчат, який містить одну або більшу кількість систем за п. 7 з коритом (102) і кормом (103а, 103b, 103с, 103d). 9. Кліматична камера, яка містить ящик (2) за п. 8, переважно стос ящиків. 7 UA 105093 C2 8 UA 105093 C2 9 UA 105093 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
