Ревізійний люк, що закривається, для повноскладального будівництва

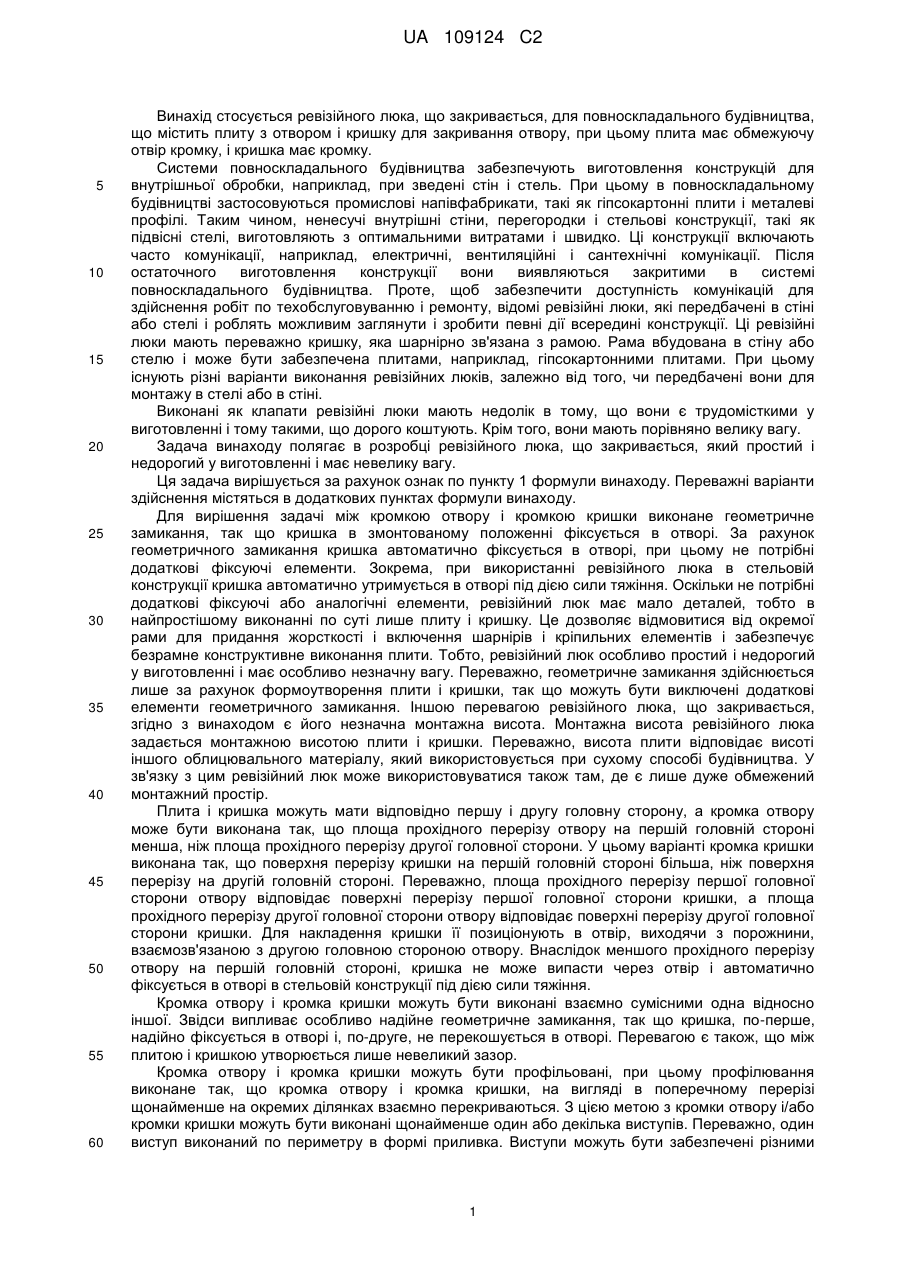

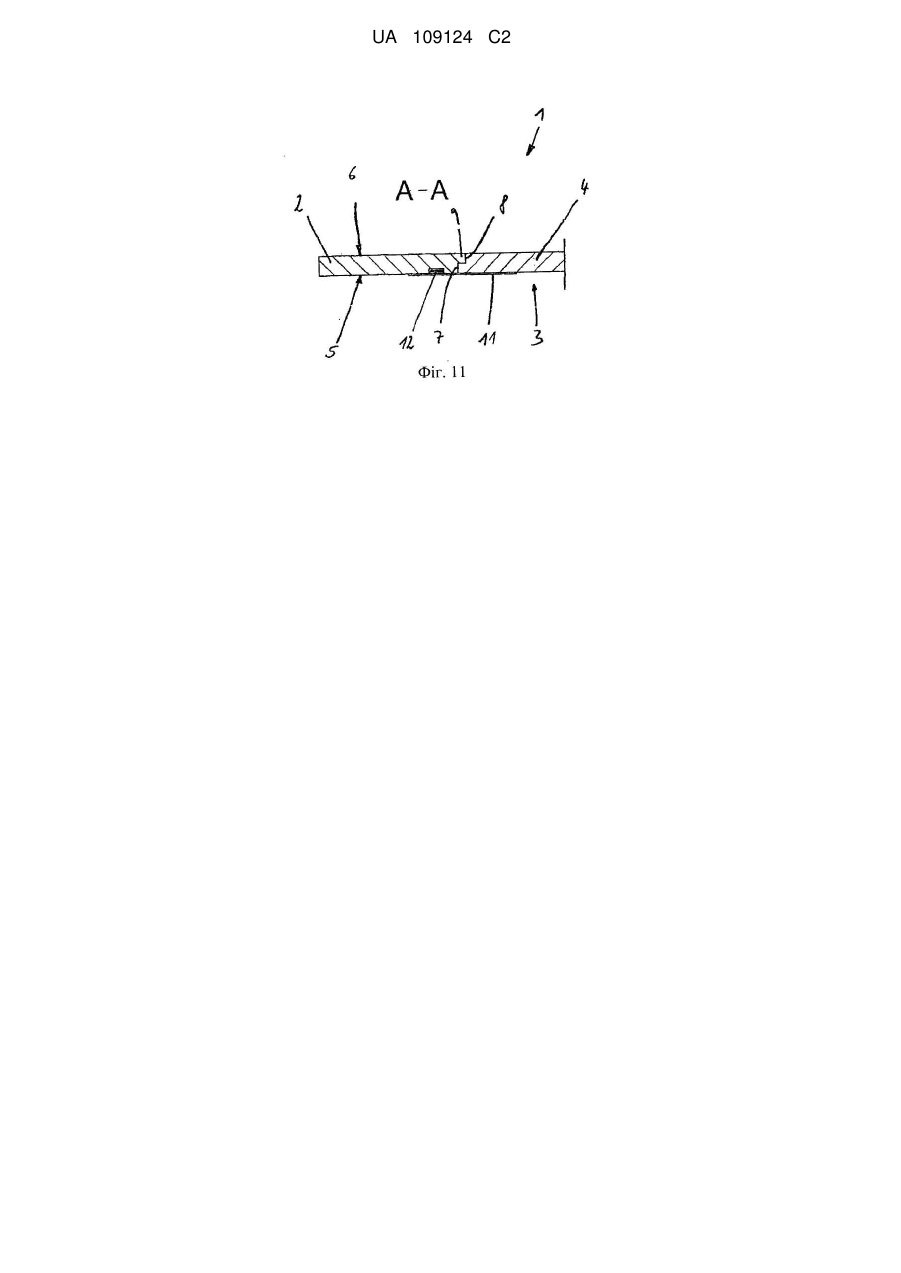

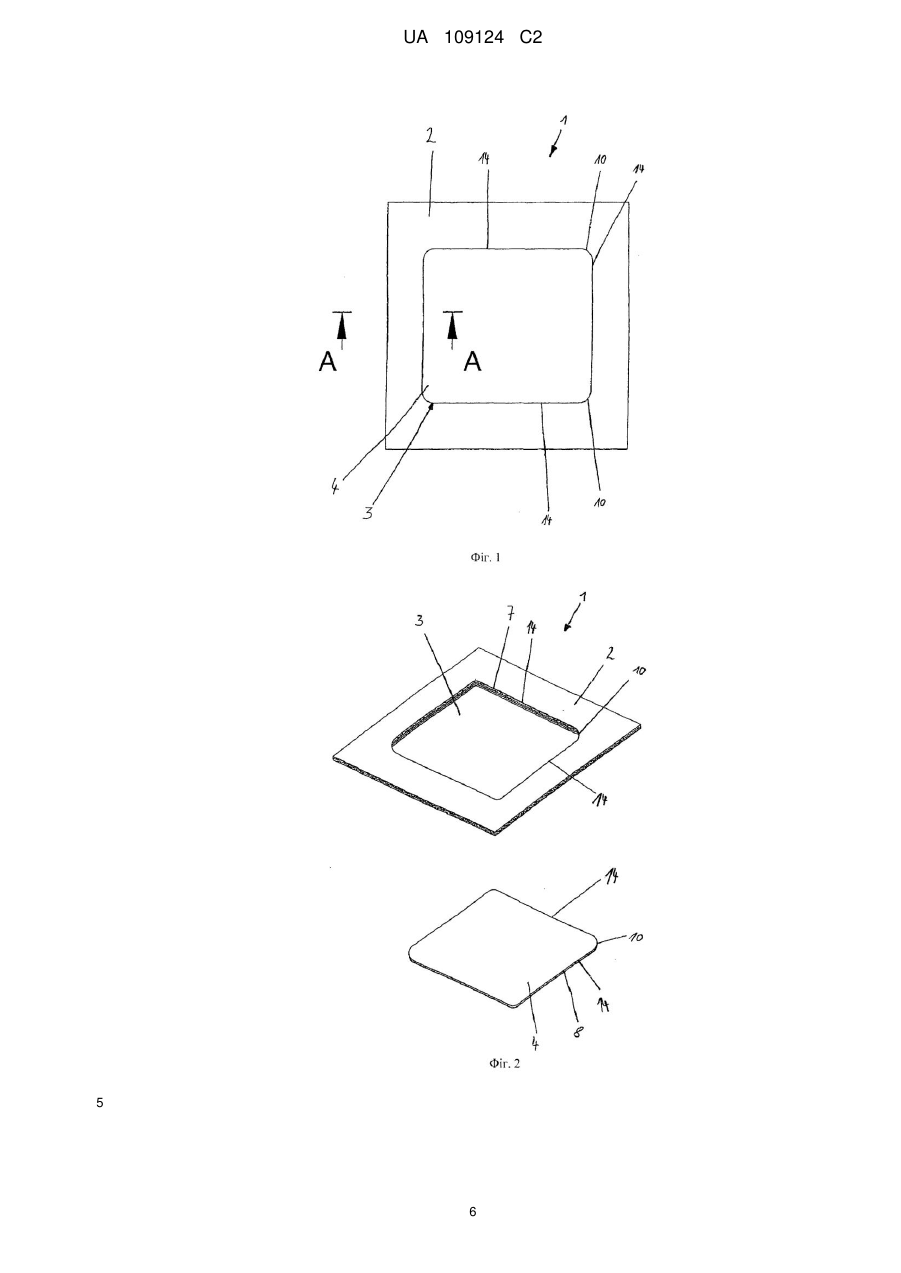

Реферат: Винахід належить до галузі будівництва, зокрема до ревізійного люка. Відповідно до винаходу ревізійний люк (1), який закривається, для повноскладального будівництва, містить плиту (2) з отвором (3) і кришку (4) для закривання отвору (3), відповідно до чого плита і кришка виготовлені з гіпсокартонних листів, гіпсоволокнистих листів, листів з мінерального волокна і/або цементних матеріалів, при цьому плита (2) має обмежуючу отвір кромку (7), і кришка (4) має кромку (8), при цьому між кромкою (7) отвору і кромкою (8) кришки виконане геометричне замикання, так що кришка (4) в змонтованому положенні фіксується в отворі (3), при цьому кромка (7) отвору і кромка (8) кришки профільовані, при цьому профілювання виконане так, що кромка (7) отвору і кромка (8) кришки, на вигляді в поперечному перерізі щонайменше на окремих ділянках взаємно перекриваються, причому з кромки (8) кришки отвору виконаний щонайменше один скруглений приливок (13). Також у матеріалах заявки охарактеризовано стельову та стінову конструкції, що місять згаданий ревізійний люк. UA 109124 C2 (12) UA 109124 C2 UA 109124 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується ревізійного люка, що закривається, для повноскладального будівництва, що містить плиту з отвором і кришку для закривання отвору, при цьому плита має обмежуючу отвір кромку, і кришка має кромку. Системи повноскладального будівництва забезпечують виготовлення конструкцій для внутрішньої обробки, наприклад, при зведені стін і стель. При цьому в повноскладальному будівництві застосовуються промислові напівфабрикати, такі як гіпсокартонні плити і металеві профілі. Таким чином, ненесучі внутрішні стіни, перегородки і стельові конструкції, такі як підвісні стелі, виготовляють з оптимальними витратами і швидко. Ці конструкції включають часто комунікації, наприклад, електричні, вентиляційні і сантехнічні комунікації. Після остаточного виготовлення конструкції вони виявляються закритими в системі повноскладального будівництва. Проте, щоб забезпечити доступність комунікацій для здійснення робіт по техобслуговуванню і ремонту, відомі ревізійні люки, які передбачені в стіні або стелі і роблять можливим заглянути і зробити певні дії всередині конструкції. Ці ревізійні люки мають переважно кришку, яка шарнірно зв'язана з рамою. Рама вбудована в стіну або стелю і може бути забезпечена плитами, наприклад, гіпсокартонними плитами. При цьому існують різні варіанти виконання ревізійних люків, залежно від того, чи передбачені вони для монтажу в стелі або в стіні. Виконані як клапати ревізійні люки мають недолік в тому, що вони є трудомісткими у виготовленні і тому такими, що дорого коштують. Крім того, вони мають порівняно велику вагу. Задача винаходу полягає в розробці ревізійного люка, що закривається, який простий і недорогий у виготовленні і має невелику вагу. Ця задача вирішується за рахунок ознак по пункту 1 формули винаходу. Переважні варіанти здійснення містяться в додаткових пунктах формули винаходу. Для вирішення задачі між кромкою отвору і кромкою кришки виконане геометричне замикання, так що кришка в змонтованому положенні фіксується в отворі. За рахунок геометричного замикання кришка автоматично фіксується в отворі, при цьому не потрібні додаткові фіксуючі елементи. Зокрема, при використанні ревізійного люка в стельовій конструкції кришка автоматично утримується в отворі під дією сили тяжіння. Оскільки не потрібні додаткові фіксуючі або аналогічні елементи, ревізійний люк має мало деталей, тобто в найпростішому виконанні по суті лише плиту і кришку. Це дозволяє відмовитися від окремої рами для придання жорсткості і включення шарнірів і кріпильних елементів і забезпечує безрамне конструктивне виконання плити. Тобто, ревізійний люк особливо простий і недорогий у виготовленні і має особливо незначну вагу. Переважно, геометричне замикання здійснюється лише за рахунок формоутворення плити і кришки, так що можуть бути виключені додаткові елементи геометричного замикання. Іншою перевагою ревізійного люка, що закривається, згідно з винаходом є його незначна монтажна висота. Монтажна висота ревізійного люка задається монтажною висотою плити і кришки. Переважно, висота плити відповідає висоті іншого облицювального матеріалу, який використовується при сухому способі будівництва. У зв'язку з цим ревізійний люк може використовуватися також там, де є лише дуже обмежений монтажний простір. Плита і кришка можуть мати відповідно першу і другу головну сторону, а кромка отвору може бути виконана так, що площа прохідного перерізу отвору на першій головній стороні менша, ніж площа прохідного перерізу другої головної сторони. У цьому варіанті кромка кришки виконана так, що поверхня перерізу кришки на першій головній стороні більша, ніж поверхня перерізу на другій головній стороні. Переважно, площа прохідного перерізу першої головної сторони отвору відповідає поверхні перерізу першої головної сторони кришки, а площа прохідного перерізу другої головної сторони отвору відповідає поверхні перерізу другої головної сторони кришки. Для накладення кришки її позиціонують в отвір, виходячи з порожнини, взаємозв'язаною з другою головною стороною отвору. Внаслідок меншого прохідного перерізу отвору на першій головній стороні, кришка не може випасти через отвір і автоматично фіксується в отворі в стельовій конструкції під дією сили тяжіння. Кромка отвору і кромка кришки можуть бути виконані взаємно сумісними одна відносно іншої. Звідси випливає особливо надійне геометричне замикання, так що кришка, по-перше, надійно фіксується в отворі і, по-друге, не перекошується в отворі. Перевагою є також, що між плитою і кришкою утворюється лише невеликий зазор. Кромка отвору і кромка кришки можуть бути профільовані, при цьому профілювання виконане так, що кромка отвору і кромка кришки, на вигляді в поперечному перерізі щонайменше на окремих ділянках взаємно перекриваються. З цією метою з кромки отвору і/або кромки кришки можуть бути виконані щонайменше один або декілька виступів. Переважно, один виступ виконаний по периметру в формі приливка. Виступи можуть бути забезпечені різними 1 UA 109124 C2 5 10 15 20 25 30 35 40 45 50 55 60 радіусами. При цьому, в результаті утворюється велике перекриття і, отже, надійна фіксація кришки. В іншому варіанті виконання кромка отвору і кромка кришки можуть бути виконані як скоси. Така форма особливо проста у виготовленні. Далі, допустимо також, що з кромки отвору і кромки кришки виконані відповідно щонайменше один уступ. При цьому кришка особливо визначеним чином фіксується в отворі і не може перекошуватися. Кромка отвору і кромка кришки можуть бути виконані також таким чином, що комбінують декілька або всі вищеназвані елементи виконання. Вище описані варіанти мають відповідно перевагу, що кришка змикається урівень з плитою і кришка, зокрема, не виступає за одну з двох головних сторін плити. Крім того, стик, який утворений кромкою отвору і кромкою кришки, в цьому варіанті виконання особливо герметичний відносно проникнення диму, оскільки утворюється свого роду лабіринт. Отвір і кришка можуть бути виконані трикутними, прямокутними або багатокутними. Трикутні кришки особливо зручні в поводженні, а через прямокутні отвори особливо добре доступні приховані лінії комунікацій. При використанні прямокутних отворів і кришок, зокрема, якщо вони виконані не квадратними, кришка може бути просто видалена через отвір. На основі прямокутної, трикутної або багатокутної основної форми отвору плити і кришки, можуть бути передбачені прямі ділянки, і прямі ділянки плити і/або кришки можуть бути з'єднані за допомогою округлених ділянок. При застосуванні жорстких матеріалів є підвищена схильність до руйнування ділянки з гострою кромкою, зокрема, якщо пряма ділянка і гострий кут сполучаються між собою. Щоб знизити схильність до руйнування, прямі ділянки з'єднані між собою за допомогою округлених ділянок. Ці округлені ділянки забезпечені радіусом. Переважно, радіус становить від 1 см до 10 см. Радіуси в цій зоні знижують схильність до руйнування, причому без значного зменшення отвору. Отвір і кришка можуть мати відповідно круглу або овальну основну форму. Кругле виконання виключає гострокутне з'єднання прямих ділянок, що є суттєвим, зокрема, при використанні жорстких матеріалів. Вони мають, зокрема, в кутах з гострими кромками, дуже підвищену схильність до руйнування. Кришка може бути забезпечена щонайменше однією накладкою, яка виступає за далеку кромку кришки. При цьому накладка розташована на першій головній стороні кришки, яка має велику поверхню перерізу. Накладка поліпшує фіксацію кришки в отворі. Накладка може бути прикріплена до кришки зі зчепленням, наприклад, клейовим з'єднанням, або з силовим замиканням, наприклад, гвинтовим з'єднанням. Плита може бути забезпечена щонайменше одним засобом фіксації, який з'єднаний з накладкою. При цьому засіб фіксації виконаний таким чином, що з'єднання між засобом фіксації і накладкою є рознімним і таким, що замикається повторно. Це виконання прийнятне, зокрема, для стінових конструкцій, оскільки в стінових конструкціях кришка може бути зафіксована в отворі не тільки за рахунок сили тяжіння. Фіксація кришки в отворі в стінових конструкціях здійснюється тоді за рахунок з'єднання між накладкою і засобом фіксації. Плита може бути забезпечена щонайменше однією накладкою, яка частково перекриває отвір. У цьому виконанні накладка розташована на другій головній стороні плити, яка має велику поверхню перерізу. Накладка поліпшує, як описано раніше, фіксацію кришки в отворі. Накладка може бути прикріплена на кришці зі зчепленням, наприклад, клейовим з'єднанням, або з силовим замиканням, наприклад, гвинтовим з'єднанням. Кришка може бути забезпечена щонайменше одним засобом фіксації, який з'єднується з накладкою. При цьому, як описано раніше, засіб фіксації виконаний таким чином, що з'єднання між засобом фіксації і накладкою є рознімним і таким, що замикається повторно. Це виконання прийнятне, зокрема, для стінових конструкцій, оскільки в стінових конструкціях кришка може бути зафіксована в отворі не тільки за рахунок сили тяжіння. Фіксація кришки в отворі здійснюється тоді в стінових конструкціях за рахунок з'єднання між накладкою і засобом фіксації. Накладка може складатися з металевого матеріалу. Особливо переважними є металеві матеріали з магнітними властивостями. Накладки з металевих матеріалів можуть бути виготовлені незначної товщини з оптимального по вартості листового матеріалу. Допустимо також, виготовити накладки з пластику. Засобом фіксації може бути магніт. Цей магніт, залежно від конструктивного виконання, може бути вміщений в кришку або в плиту і за рахунок цього не виступає за одну з головних сторін. Магніт допускає особливо просто те, що виготовляється і неодноразове з'єднання, що знову замикається з виготовленою з металевого матеріалу накладкою. Особливо переважним далі є, що з'єднання здійснюється автоматично і ефективно вже при невеликих відстанях, так що кришка автоматично центрується в отворі при відстані менше відомого. Однак допустимі також інші засоби фіксації. Так засіб фіксації може бути виконаний також з липучим замиканням. 2 UA 109124 C2 5 10 15 20 25 30 35 40 45 50 55 60 Це переважно в умовах, де не можуть бути використані металеві матеріали. У цьому випадку накладка складається з пластику. Плита і кришка можуть складатися з дерева і деревних матеріалів, такого як деревне волокно, деревна стружка, перероблені, зокрема, в деревостружкові плити і плити з великої стружки (OSB), і/або з металевих матеріалів, зокрема, в формі тонкого листа. Відоме застосування вищеописаних матеріалів в сухому способі будівництва. Особливо переважним є виготовлення плити і кришки з гіпсокартонних листів, гіпсоволокнистих листів, листів з мінерального волокна і/або цементних матеріалів. Ці матеріали мають переважні протипожежні властивості і, зокрема, плита може бути обшпакльована або обштукатурена, так що ревізійний люк, за винятком стику між плитою і кришкою, встановлюють в сухому способі будівництва без швів. Несподіваним чином також плити і кришки з гіпсового або цементного матеріалів виявили, незважаючи на велику ламкість, достатню стабільність, так що кришка може неодноразово зніматися і знову встановлюватися. Плити з мінерального волокна не горять і мають переважні звуковбирні властивості. Тому плити з мінерального волокна придатні, зокрема, для стельових конструкцій. Зокрема, кришка може мати одну або декілька плит вищезазначеної конструкції, розташованих одна над іншою. Таким чином, утворюється багатошарова кришка. Стельова конструкція згідно з винаходом включає ревізійний люк, як він описаний вище. Зокрема, виконання, в якому кришка просто накладена на отвір, є прийнятним для стельової конструкції. Вона зручна в роботі і складається з малої кількості деталей. Переважною стельовою конструкцією є підвісна стеля, в якій плити в формі касет вкладають в несучу конструкцію. Тут ревізійний люк виконаний як касета. Інше виконання згідно з винаходом стосується стінової конструкції з ревізійним люком, як він описаний вище. У стіновій конструкції переважним є виконання ревізійного люка з накладками і засобами фіксації, оскільки він надійно фіксується в стіні. Короткий опис креслень Нижче на основі креслень детально пояснюються деякі приклади виконання ревізійного люка, що закривається, згідно з винаходом. При цьому на них схематично показані: Фіг. 1 - ревізійний люк, що закривається, у вигляді зверху, Фіг. 2 - ревізійний люк, що закривається, у вигляді зверху з видаленою кришкою, Фіг. З - фіг. 8 - різні варіанти виконання кромки отвору і кромки кришки ревізійного люка в перерізі, Фіг. 9 - ревізійний люк з круглою кришкою, Фіг. 10 - ревізійний люк з трикутною кришкою, Фіг. 11 - ревізійний люк з додатковими накладками і засобами фіксації, Фіг. 12 - ревізійний люк, зображений на фіг. 11, у вигляді зверху, Фіг. 13 - ревізійний люк з додатковими накладками і засобами фіксації, Фіг. 14 - ревізійний люк, зображений на фіг. 13, у вигляді зверху. Здійснення винаходу На фіг. 1 показаний ревізійний люк 1, що закривається, для повноскладального будівництва. У цьому варіанті ревізійний люк 1 виконаний для використання в стельовій конструкції. Ревізійний люк 1 містить плиту 2 для включення ревізійного люка в систему повноскладального будівництва. Плита 2 забезпечена отвором 3, в якому з можливістю витягування розташована кришка 4 для закривання отвору 3. Кришка 4 виконана взаємно сумісною з отвором 3, так що по периметру між плитою 2 і кришкою 4 є лише невеликий стик. Кришка 4 фіксується в отворі 3 з геометричним замиканням, при цьому геометричне замикання виконане таким чином, що кришка 4 утримується в плиті 2 просто за рахунок сили тяжіння. Плита 2 і кришка 4 складаються в цьому варіанті виконання з гіпсокартону. В інших варіантах плита 2 і кришка 4 можуть складатися також з дерева і деревних матеріалів, такого як деревне волокно, деревна стружка, перероблене, зокрема, в деревостружкові плити і плити з великої стружки (OSB); гіпсоволокнистих листів і/або цементних матеріалів, і/або з металевих матеріалів, зокрема, в формі тонкого листа. Допустимі також комбінації вищеназваних матеріалів. На фіг. 2 показаний ревізійний люк 1, описаний на фіг. 1, причому в цьому зображенні кришка 4 показана видаленою з отвору 3. На фіг. 3-8 показані різні варіанти виконання кромки 7 отвору і кромки 8 кришки. На фігурах показані, відповідно на окремих ділянках в перерізі, плита 2 і кришка 4. При цьому плита 2 і кришка 4 мають відповідно першу головну сторону 5 і другу головну сторону 6, отвір 3 має по периметру кромку 7 і кришка 4 має по периметру кромку 8, причому кромка 7 отвору виконана таким чином, що площа прохідного перерізу отвору 3 на першій головній стороні 5 менша, ніж площа прохідного перерізу другої головної сторони 6. Кромка 8 кришки виконана таким чином, 3 UA 109124 C2 5 10 15 20 25 30 35 40 45 50 55 60 що поверхня перерізу кришки 4 на першій головній стороні 5 більша, ніж поверхня перерізу на другій головній стороні 6. Перша головна сторона 5 повернута в напрямку порожнини, а друга головна сторона 6 повернута в напрямку кришки. Кромка 7 отвору і кромка 8 кришки виконані взаємно сумісними одна відносно іншої. Далі, на фігурах показано, що кромка 7 отвору і кромка 8 кришки профільовані, при цьому кромка 7 отвору і кромка 8 кришки, якщо дивитися в прохідному перерізі щонайменше на окремих ділянках перекриваються одна з одною. У зв'язку з прямокутним отвором 3 плити 2 і кришки 4 передбачені прямі ділянки 14, і прямі ділянки 14 плити 2 і/або кришки 4 з'єднані за допомогою округлених ділянок 10. Округлені ділянки 10 утворюють радіус, який залежно від величини отвору 3 становить від 1 см до 10 см. На фіг. З показаний варіант ревізійного люка 1, в якому з кромки 7 отвору і кромки 8 кришки відповідно виконаний уступ 9. У конструктивному виконанні згідно з фіг. 4 на кромці 7 отвору і кромці 8 кришки передбачені відповідно два уступи 9. У варіанті згідно з фіг. 5 кромка 7 отвору і кромка 8 кришки виконані як скіс. На фіг. 6 і 7 показані варіанти, в яких кромка 7 отвору і кромка 8 кришки виконані на окремих ділянках вертикально, при цьому з кромки 8 кришки по периметру виконаний приливок 13, який виступає в напрямку плити 2 і заходить у взаємно сумісне профілювання в кромці 7 кришки. Приливок 13 виконаний округленим. На фіг. 8 показаний варіант ревізійного люка 1, в якому плита 2 і кришка 4 складаються із здвоєної монтажної плити. При цьому монтажні плити вирубані таким чином, що на кромках 7, 8 утворюється відповідно уступ 9, так що взаємопов'язана з першою головною стороною 5 плита кришки 4 накладається на взаємопов'язану з другою головною стороною 6 плиту 2 рами. На фіг. 9 показаний варіант вищеописаного ревізійного люка 1, при цьому отвір 3 і кришка 4 виконані круглими. На фіг. 10 показаний другий варіант вищеописаного ревізійного люка 1, при цьому отвір 3 і кришка 4 виконані трикутними. На фіг. 11 показаний в розрізі інший варіант вищеописаного ревізійного люка 1, в якому кришка 4 на кожній стороні забезпечена відповідно накладкою 11 з тонкого листового матеріалу, яка виступає за край 8 кришки. Накладки 11 прикріплені на кришці 4 з суцільним замиканням. Плита 2 з кожної сторони отвору З забезпечена щонайменше одним засобом фіксації 12, який позиціонований таким чином, що з'єднується з накладкою 11. Засіб фіксації 12 виконаний тут в формі магніту. Показаний тут конструктивний варіант придатний, зокрема, для стінових конструкцій, оскільки кришка 4 фіксується в заданому положенні за рахунок геометричного замикання між кромкою 7 отвору і кромкою 8 кришки і за допомогою з'єднання накладки 11 і засобу фіксації 12 утримується в отворі 3. На фіг. 12 показаний описаний на фіг. 11 варіант у вигляді зверху. На фіг. 13 показаний в розрізі інший варіант вищеописаного ревізійного люка 1, в якому плита 2 на кожній стороні забезпечена відповідно накладкою 11 з тонкого листового матеріалу, яка частково перекриває отвір 3. Накладки 11 прикріплені на плиті 2 з зчепленням. Кришка 4 на кожній стороні забезпечена щонайменше одним засобом фіксації 12, який позиціонований таким чином, що він з'єднується з накладкою 11. Засіб фіксації 12 виконаний тут в формі магніту Показаний тут конструктивний варіант придатний, зокрема, для стінових конструкцій, оскільки кришка 4 фіксується в заданому положенні за рахунок геометричного замикання між кромкою 7 отвору і кромкою 8 кришки і за допомогою з'єднання накладки 11 і засобу фіксації 12 утримується в отворі 3. На фіг. 14 показаний описаний на фіг. 13 варіант у вигляді зверху. Перелік позицій до креслення 1 Ревізійний люк 2 Рама 3 Отвір 4 Кришка 5 Перша головна сторона 6 Друга головна сторона 7 Кромка отвору 8 Кромка кришки 9 Уступ 10 Округлена ділянка 11 Накладка 12 Засіб фіксації 13 Виступ/приливок 14 Пряма ділянка 4 UA 109124 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 1. Ревізійний люк (1), який закривається, для повноскладального будівництва, що містить плиту (2) з отвором (3) і кришку (4) для закривання отвору (3), відповідно до чого плита і кришка виготовлені з гіпсокартонних листів, гіпсоволокнистих листів, листів з мінерального волокна і/або цементних матеріалів, при цьому плита (2) має обмежуючу отвір кромку (7) і кришка (4) має кромку (8), який відрізняється тим, що між кромкою (7) отвору і кромкою (8) кришки виконане геометричне замикання, так що кришка (4) в змонтованому положенні фіксується в отворі (3), при цьому кромка (7) отвору і кромка (8) кришки профільовані, при цьому профілювання виконане так, що кромка (7) отвору і кромка (8) кришки, на вигляді в поперечному перерізі щонайменше на окремих ділянках взаємно перекриваються, причому з кромки (8) кришки отвору виконаний щонайменше один скруглений приливок (13). 2. Ревізійний люк за п. 1, який відрізняється тим, що плита (2) і кришка (4) мають відповідно першу головну сторону (5) і другу головну сторону (6), а кромка (7) отвору виконана так, що площа прохідного перерізу отвору (3) на першій головній стороні (5) більше, ніж площа прохідного перерізу отвору (3) на другій головній стороні (6). 3. Ревізійний люк за п. 2, який відрізняється тим, що кромка (8) кришки виконана так, що поверхня перерізу кришки (4) на першій головній стороні (5) більша, ніж поверхня перерізу кришки (4) на другій головній стороні (6). 4. Ревізійний люк за п. 3, який відрізняється тим, що кромка (7) отвору і кромка (8) кришки виконані взаємно сумісними одна відносно іншої. 5. Ревізійний люк за одним з пп. 1-4, який відрізняється тим, що отвір (3) плити (2) і кришка (4) мають відповідно трикутну, прямокутну або багатокутну основну форму. 6. Ревізійний люк за п. 5, який відрізняється тим, що виходячи з прямокутної, трикутної або багатокутної основної форми отвору (3) плити (2) і кришки (4), передбачені прямі ділянки (14), причому прямі ділянки (14) плити (2) і/або кришки (4) з'єднані за допомогою округлених ділянок (10). 7. Ревізійний люк за одним з пп. 1-4, який відрізняється тим, що отвір (3) і кришка (4) мають відповідно круглу або овальну основну форму. 8. Ревізійний люк за одним з пп. 1-7, який відрізняється тим, що кришка (4) забезпечена щонайменше однією накладкою (11), яка виступає за кромку (8) кришки. 9. Ревізійний люк за п. 8, який відрізняється тим, що плита (2) оснащена щонайменше одним засобом фіксації (12), який з'єднаний з накладкою (11). 10. Ревізійний люк за одним з пп. 1-7, який відрізняється тим, що плита (2) забезпечена щонайменше однією накладкою (11), яка частково перекриває отвір (3). 11. Ревізійний люк за п. 10, який відрізняється тим, що кришка (4) забезпечена щонайменше одним засобом фіксації (12), який з'єднаний з накладкою (11). 12. Ревізійний люк за одним з пп. 8-11, який відрізняється тим, що накладка (11) виконана з металевого матеріалу, а засіб фіксації (12) являє собою магніт. 13. Ревізійний люк за одним з пп. 1-10, який відрізняється тим, що плита (2) і/або кришка (4) виконані з дерева і деревних матеріалів, гіпсокартонних листів, гіпсоволокнистих листів, листів з мінерального волокна, цементних матеріалів і/або з металевих матеріалів, зокрема, в формі тонкого листа. 14. Стельова конструкція, що містить ревізійний люк за одним з попередніх пунктів. 15. Стінова конструкція, що містить ревізійний люк за одним з попередніх пунктів. 5 UA 109124 C2 5 6 UA 109124 C2 7 UA 109124 C2 8 UA 109124 C2 9 UA 109124 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
