Липка запобіжна етикетка або стрічка зі свідченням підробки

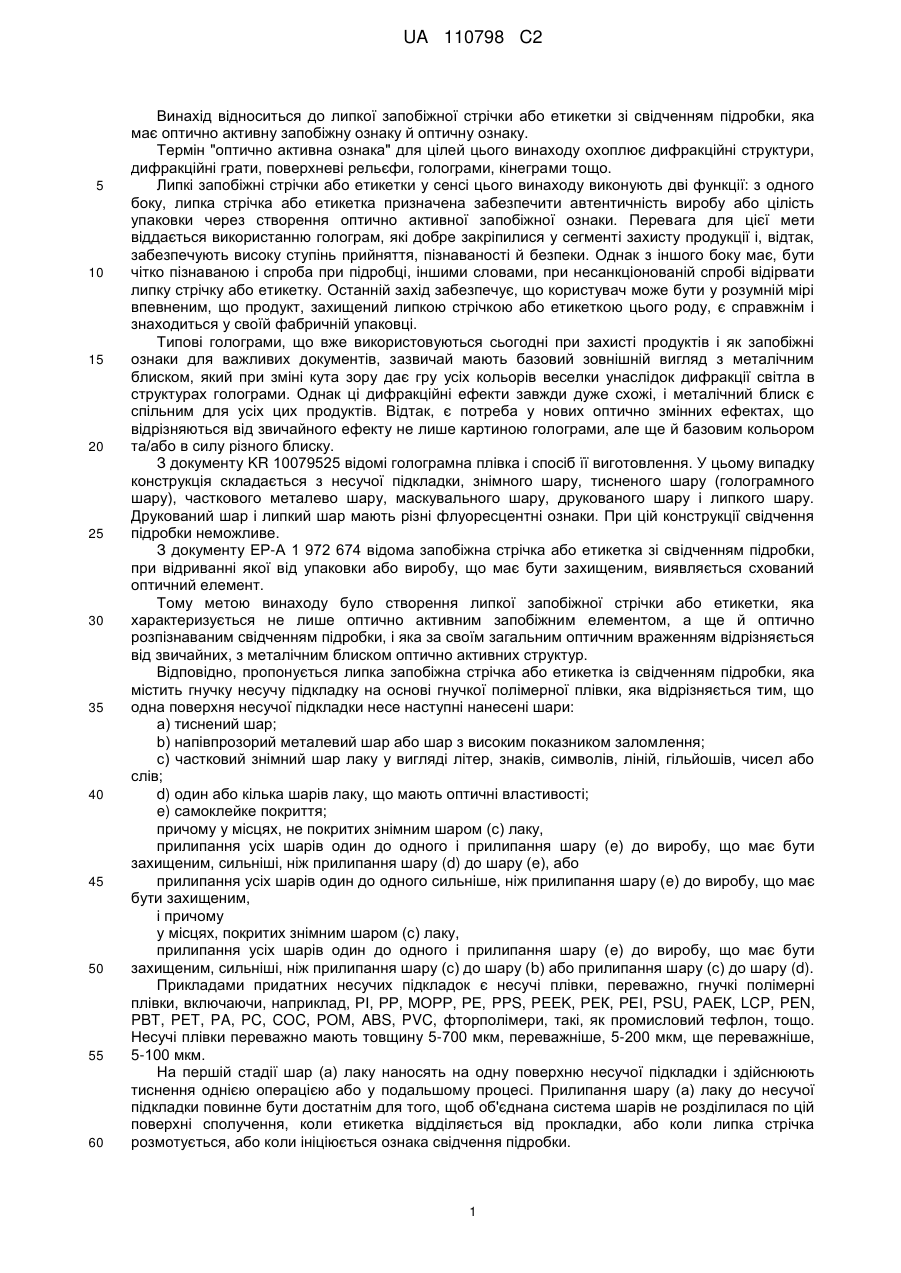

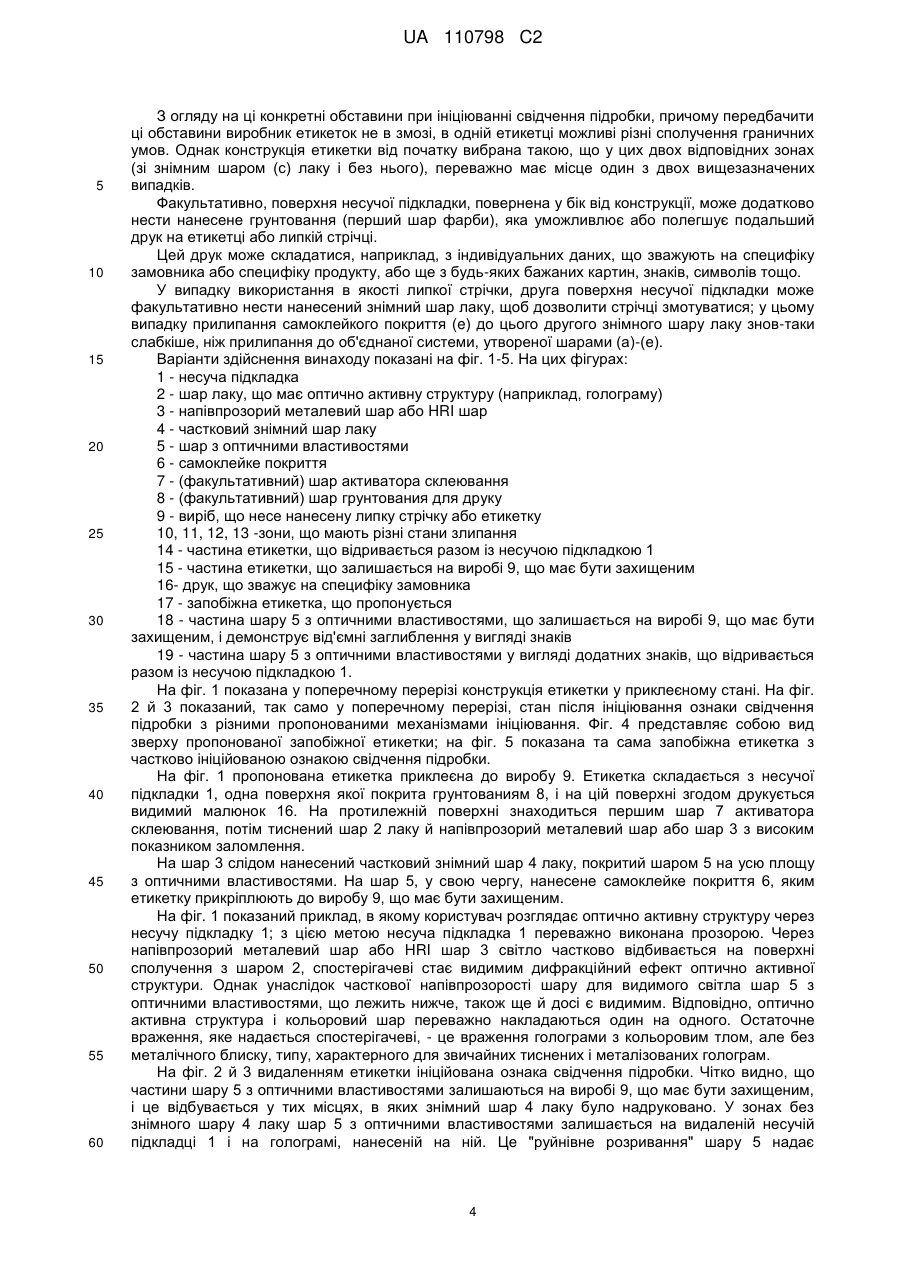

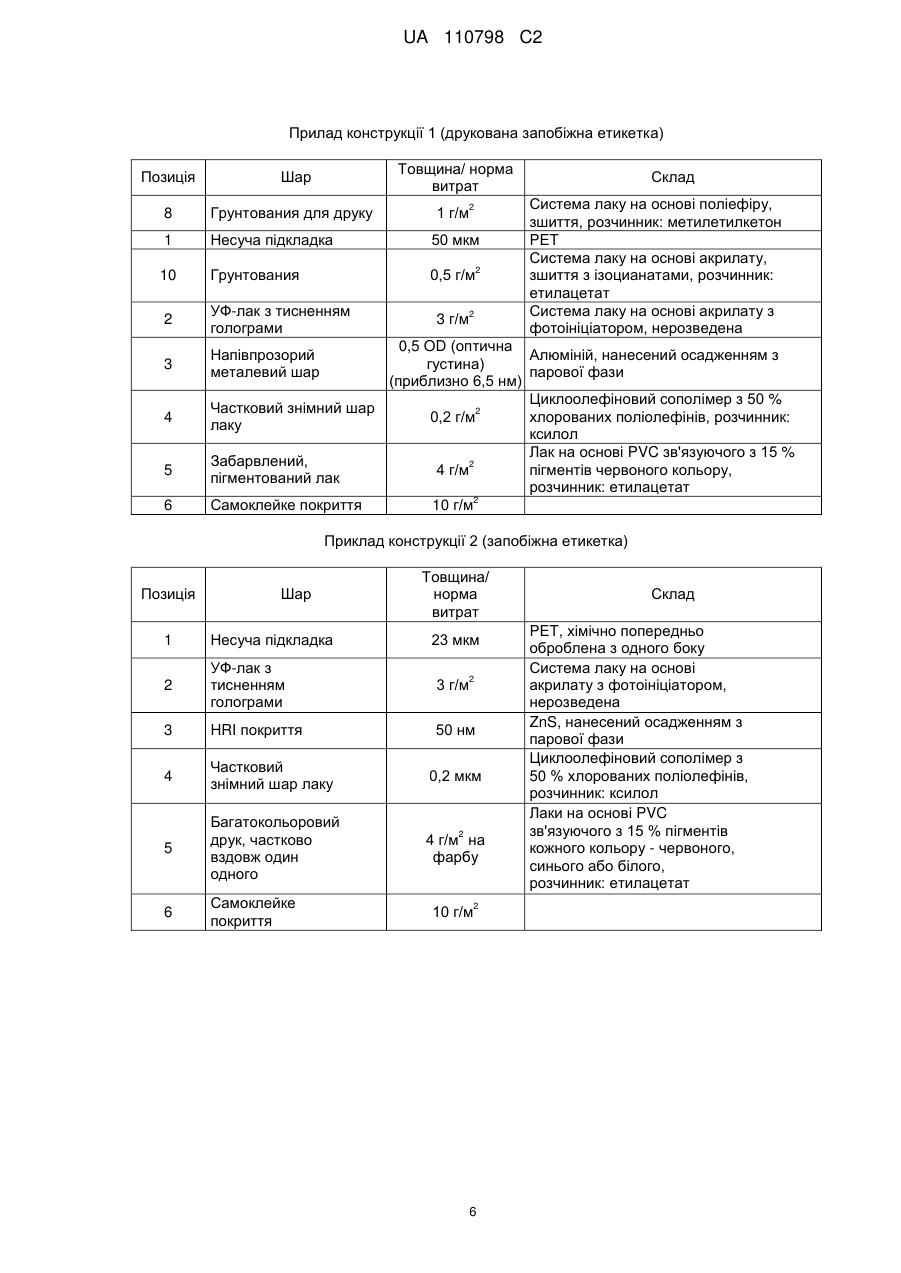

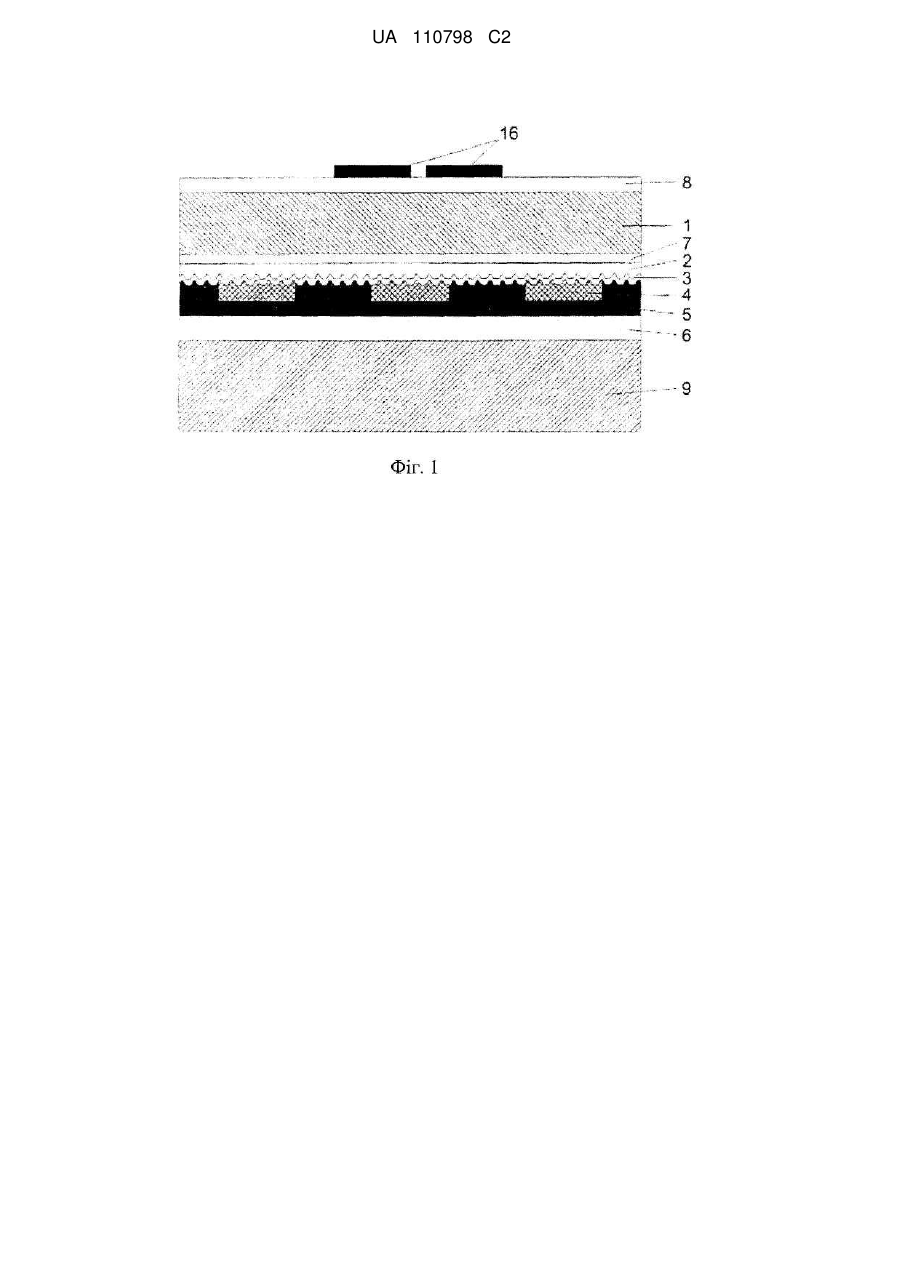

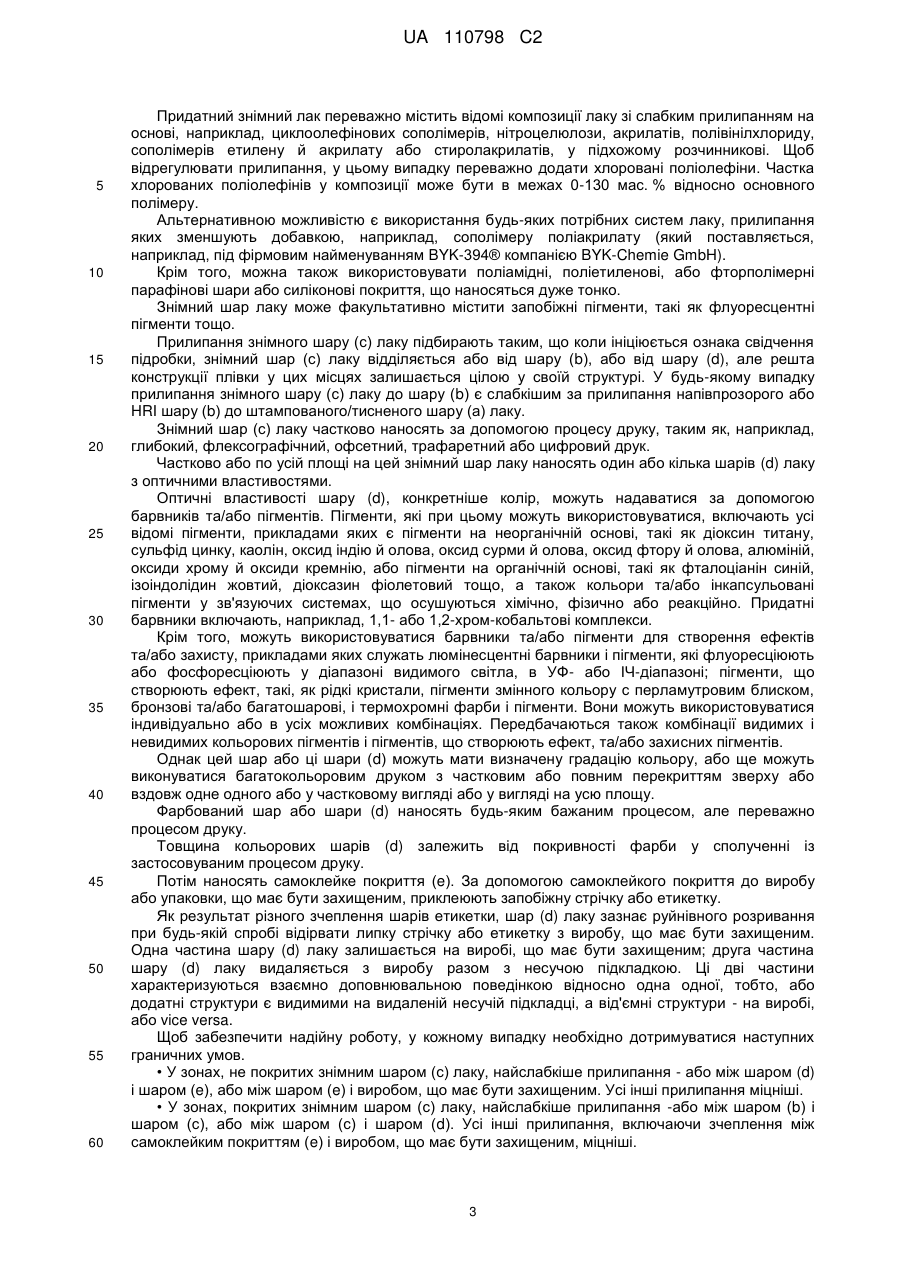

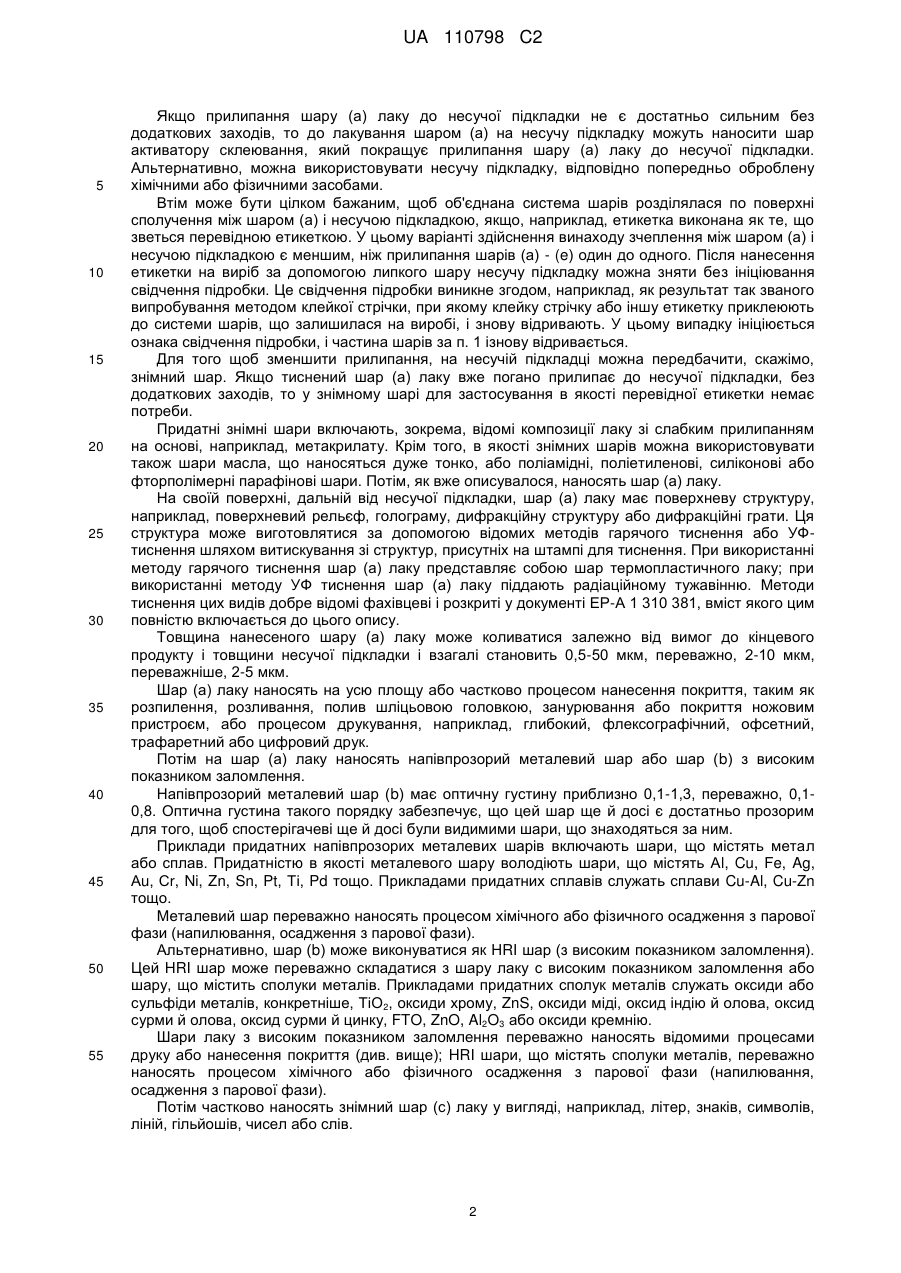

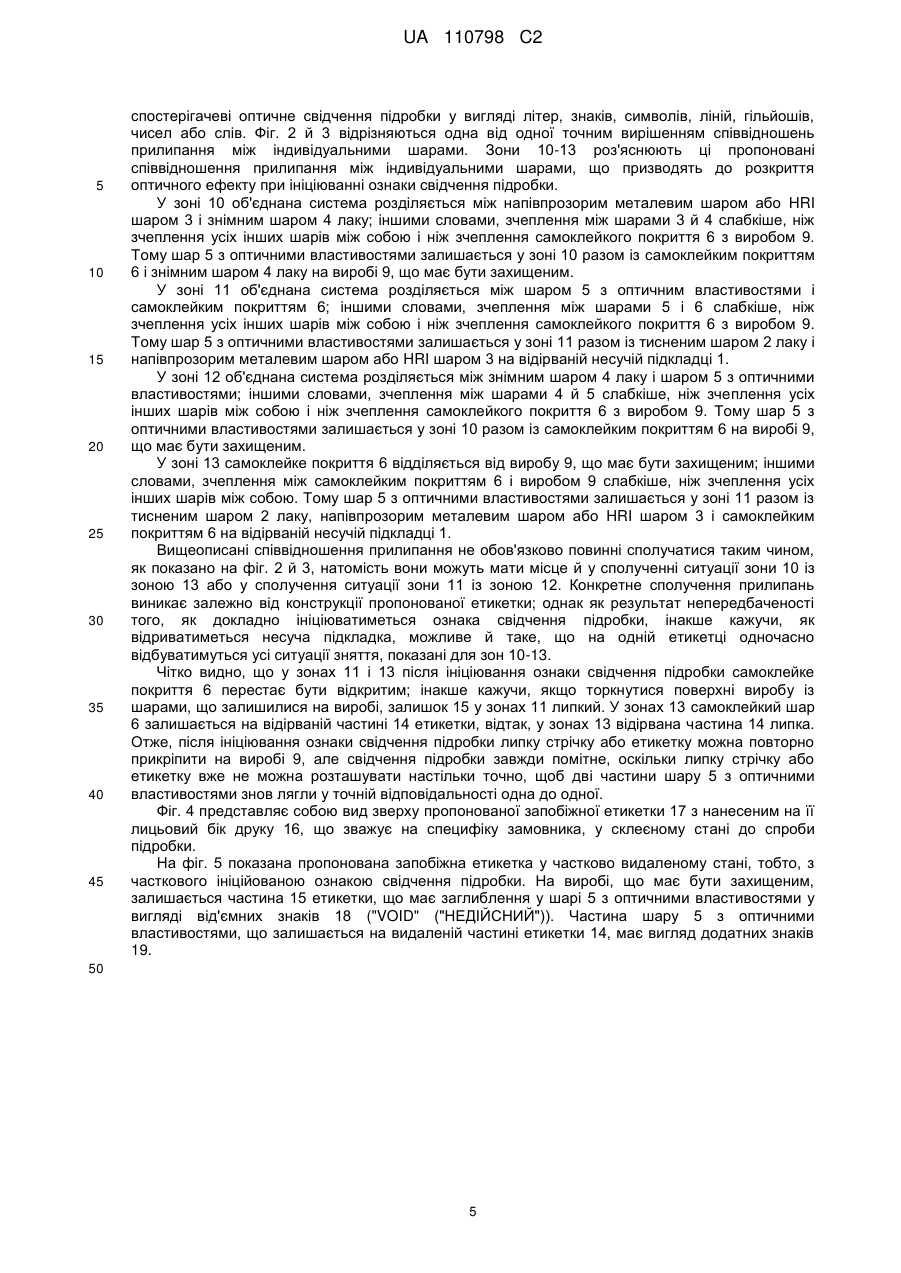

Реферат: Винахід належить до липкої запобіжної стрічки або етикетки із свідченням підробки, яка містить гнучку несучу підкладку (1) на основі гнучкої полімерної плівки, причому одна поверхня несучої підкладки несе наступні нанесені шари: a) тиснений шар (2) лаку; b) напівпрозорий металевий шар та/або шар (3) з високим показником заломлення; c) частково знімний шар (4) лаку у вигляді літер, знаків, символів, ліній, гільйошів, чисел або слів; d) один або кілька шарів (5) лаку з оптичними властивостями; e) самоклейке покриття (6); причому у місцях, не покритих знімним шаром лаку (4), прилипання шару (3) до шару (5) і прилипання шару (6) до виробу, що має бути захищеним, сильніші, ніж прилипання шару (5) до шару 6, або прилипання шару (3) до шару (5) і прилипання шару (5) до шару (6) міцніші, ніж прилипання шару (6) до виробу, що має бути захищеним, і причому у місцях, покритих знімним шаром (4) лаку, прилипання шару (5) до шару (6) і прилипання шару (4) до шару (5) міцніші, ніж прилипання шару (3) до шару (4), або прилипання шару (3) до шару (4) і прилипання шару (5) до шару (6) міцніші, ніж прилипання шару (4) до шару (5). UA 110798 C2 (12) UA 110798 C2 UA 110798 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід відноситься до липкої запобіжної стрічки або етикетки зі свідченням підробки, яка має оптично активну запобіжну ознаку й оптичну ознаку. Термін "оптично активна ознака" для цілей цього винаходу охоплює дифракційні структури, дифракційні грати, поверхневі рельєфи, голограми, кінеграми тощо. Липкі запобіжні стрічки або етикетки у сенсі цього винаходу виконують дві функції: з одного боку, липка стрічка або етикетка призначена забезпечити автентичність виробу або цілість упаковки через створення оптично активної запобіжної ознаки. Перевага для цієї мети віддається використанню голограм, які добре закріпилися у сегменті захисту продукції і, відтак, забезпечують високу ступінь прийняття, пізнаваності й безпеки. Однак з іншого боку має, бути чітко пізнаваною і спроба при підробці, іншими словами, при несанкціонованій спробі відірвати липку стрічку або етикетку. Останній захід забезпечує, що користувач може бути у розумній мірі впевненим, що продукт, захищений липкою стрічкою або етикеткою цього роду, є справжнім і знаходиться у своїй фабричній упаковці. Типові голограми, що вже використовуються сьогодні при захисті продуктів і як запобіжні ознаки для важливих документів, зазвичай мають базовий зовнішній вигляд з металічним блиском, який при зміні кута зору дає гру усіх кольорів веселки унаслідок дифракції світла в структурах голограми. Однак ці дифракційні ефекти завжди дуже схожі, і металічний блиск є спільним для усіх цих продуктів. Відтак, є потреба у нових оптично змінних ефектах, що відрізняються від звичайного ефекту не лише картиною голограми, але ще й базовим кольором та/або в силу різного блиску. З документу KR 10079525 відомі голограмна плівка і спосіб її виготовлення. У цьому випадку конструкція складається з несучої підкладки, знімного шару, тисненого шару (голограмного шару), часткового металево шару, маскувального шару, друкованого шару і липкого шару. Друкований шар і липкий шар мають різні флуоресцентні ознаки. При цій конструкції свідчення підробки неможливе. З документу ЕР-А 1 972 674 відома запобіжна стрічка або етикетка зі свідченням підробки, при відриванні якої від упаковки або виробу, що має бути захищеним, виявляється схований оптичний елемент. Тому метою винаходу було створення липкої запобіжної стрічки або етикетки, яка характеризується не лише оптично активним запобіжним елементом, а ще й оптично розпізнаваним свідченням підробки, і яка за своїм загальним оптичним враженням відрізняється від звичайних, з металічним блиском оптично активних структур. Відповідно, пропонується липка запобіжна стрічка або етикетка із свідченням підробки, яка містить гнучку несучу підкладку на основі гнучкої полімерної плівки, яка відрізняється тим, що одна поверхня несучої підкладки несе наступні нанесені шари: a) тиснений шар; b) напівпрозорий металевий шар або шар з високим показником заломлення; c) частковий знімний шар лаку у вигляді літер, знаків, символів, ліній, гільйошів, чисел або слів; d) один або кілька шарів лаку, що мають оптичні властивості; e) самоклейке покриття; причому у місцях, не покритих знімним шаром (с) лаку, прилипання усіх шарів один до одного і прилипання шару (e) до виробу, що має бути захищеним, сильніші, ніж прилипання шару (d) до шару (e), або прилипання усіх шарів один до одного сильніше, ніж прилипання шару (e) до виробу, що має бути захищеним, і причому у місцях, покритих знімним шаром (с) лаку, прилипання усіх шарів один до одного і прилипання шару (e) до виробу, що має бути захищеним, сильніші, ніж прилипання шару (с) до шару (b) або прилипання шару (с) до шару (d). Прикладами придатних несучих підкладок є несучі плівки, переважно, гнучкі полімерні плівки, включаючи, наприклад, РІ, РР, МОРР, РЕ, PPS, PEEK, РЕК, РЕІ, PSU, РАЕК, LCP, PEN, PBT, PET, PA, PC, COC, POM, ABS, PVC, фторполімери, такі, як промисловий тефлон, тощо. Несучі плівки переважно мають товщину 5-700 мкм, переважніше, 5-200 мкм, ще переважніше, 5-100 мкм. На першій стадії шар (а) лаку наносять на одну поверхню несучої підкладки і здійснюють тиснення однією операцією або у подальшому процесі. Прилипання шару (а) лаку до несучої підкладки повинне бути достатнім для того, щоб об'єднана система шарів не розділилася по цій поверхні сполучення, коли етикетка відділяється від прокладки, або коли липка стрічка розмотується, або коли ініціюється ознака свідчення підробки. 1 UA 110798 C2 5 10 15 20 25 30 35 40 45 50 55 Якщо прилипання шару (а) лаку до несучої підкладки не є достатньо сильним без додаткових заходів, то до лакування шаром (а) на несучу підкладку можуть наносити шар активатору склеювання, який покращує прилипання шару (а) лаку до несучої підкладки. Альтернативно, можна використовувати несучу підкладку, відповідно попередньо оброблену хімічними або фізичними засобами. Втім може бути цілком бажаним, щоб об'єднана система шарів розділялася по поверхні сполучення між шаром (а) і несучою підкладкою, якщо, наприклад, етикетка виконана як те, що зветься перевідною етикеткою. У цьому варіанті здійснення винаходу зчеплення між шаром (а) і несучою підкладкою є меншим, ніж прилипання шарів (а) - (e) один до одного. Після нанесення етикетки на виріб за допомогою липкого шару несучу підкладку можна зняти без ініціювання свідчення підробки. Це свідчення підробки виникне згодом, наприклад, як результат так званого випробування методом клейкої стрічки, при якому клейку стрічку або іншу етикетку приклеюють до системи шарів, що залишилася на виробі, і знову відривають. У цьому випадку ініціюється ознака свідчення підробки, і частина шарів за п. 1 ізнову відривається. Для того щоб зменшити прилипання, на несучій підкладці можна передбачити, скажімо, знімний шар. Якщо тиснений шар (а) лаку вже погано прилипає до несучої підкладки, без додаткових заходів, то у знімному шарі для застосування в якості перевідної етикетки немає потреби. Придатні знімні шари включають, зокрема, відомі композиції лаку зі слабким прилипанням на основі, наприклад, метакрилату. Крім того, в якості знімних шарів можна використовувати також шари масла, що наносяться дуже тонко, або поліамідні, поліетиленові, силіконові або фторполімерні парафінові шари. Потім, як вже описувалося, наносять шар (а) лаку. На своїй поверхні, дальній від несучої підкладки, шар (а) лаку має поверхневу структуру, наприклад, поверхневий рельєф, голограму, дифракційну структуру або дифракційні грати. Ця структура може виготовлятися за допомогою відомих методів гарячого тиснення або УФтиснення шляхом витискування зі структур, присутніх на штампі для тиснення. При використанні методу гарячого тиснення шар (а) лаку представляє собою шар термопластичного лаку; при використанні методу УФ тиснення шар (а) лаку піддають радіаційному тужавінню. Методи тиснення цих видів добре відомі фахівцеві і розкриті у документі ЕР-А 1 310 381, вміст якого цим повністю включається до цього опису. Товщина нанесеного шару (а) лаку може коливатися залежно від вимог до кінцевого продукту і товщини несучої підкладки і взагалі становить 0,5-50 мкм, переважно, 2-10 мкм, переважніше, 2-5 мкм. Шар (а) лаку наносять на усю площу або частково процесом нанесення покриття, таким як розпилення, розливання, полив шліцьовою головкою, занурювання або покриття ножовим пристроєм, або процесом друкування, наприклад, глибокий, флексографічний, офсетний, трафаретний або цифровий друк. Потім на шар (а) лаку наносять напівпрозорий металевий шар або шар (b) з високим показником заломлення. Напівпрозорий металевий шар (b) має оптичну густину приблизно 0,1-1,3, переважно, 0,10,8. Оптична густина такого порядку забезпечує, що цей шар ще й досі є достатньо прозорим для того, щоб спостерігачеві ще й досі були видимими шари, що знаходяться за ним. Приклади придатних напівпрозорих металевих шарів включають шари, що містять метал або сплав. Придатністю в якості металевого шару володіють шари, що містять Аl, Cu, Fe, Ag, Аu, Сr, Ni, Zn, Sn, Pt, Ті, Pd тощо. Прикладами придатних сплавів служать сплави Cu-Al, Cu-Zn тощо. Металевий шар переважно наносять процесом хімічного або фізичного осадження з парової фази (напилювання, осадження з парової фази). Альтернативно, шар (b) може виконуватися як HRI шар (з високим показником заломлення). Цей HRI шар може переважно складатися з шару лаку с високим показником заломлення або шару, що містить сполуки металів. Прикладами придатних сполук металів служать оксиди або сульфіди металів, конкретніше, ТіО2, оксиди хрому, ZnS, оксиди міді, оксид індію й олова, оксид сурми й олова, оксид сурми й цинку, FTO, ZnO, Al2O3 або оксиди кремнію. Шари лаку з високим показником заломлення переважно наносять відомими процесами друку або нанесення покриття (див. вище); HRI шари, що містять сполуки металів, переважно наносять процесом хімічного або фізичного осадження з парової фази (напилювання, осадження з парової фази). Потім частково наносять знімний шар (с) лаку у вигляді, наприклад, літер, знаків, символів, ліній, гільйошів, чисел або слів. 2 UA 110798 C2 5 10 15 20 25 30 35 40 45 50 55 60 Придатний знімний лак переважно містить відомі композиції лаку зі слабким прилипанням на основі, наприклад, циклоолефінових сополімерів, нітроцелюлози, акрилатів, полівінілхлориду, сополімерів етилену й акрилату або стиролакрилатів, у підхожому розчинникові. Щоб відрегулювати прилипання, у цьому випадку переважно додати хлоровані поліолефіни. Частка хлорованих поліолефінів у композиції може бути в межах 0-130 мас. % відносно основного полімеру. Альтернативною можливістю є використання будь-яких потрібних систем лаку, прилипання яких зменшують добавкою, наприклад, сополімеру поліакрилату (який поставляється, наприклад, під фірмовим найменуванням BYK-394® компанією BYK-Chemie GmbH). Крім того, можна також використовувати поліамідні, поліетиленові, або фторполімерні парафінові шари або силіконові покриття, що наносяться дуже тонко. Знімний шар лаку може факультативно містити запобіжні пігменти, такі як флуоресцентні пігменти тощо. Прилипання знімного шару (с) лаку підбирають таким, що коли ініціюється ознака свідчення підробки, знімний шар (с) лаку відділяється або від шару (b), або від шару (d), але решта конструкції плівки у цих місцях залишається цілою у своїй структурі. У будь-якому випадку прилипання знімного шару (с) лаку до шару (b) є слабкішим за прилипання напівпрозорого або HRI шару (b) до штампованого/тисненого шару (а) лаку. Знімний шар (с) лаку частково наносять за допомогою процесу друку, таким як, наприклад, глибокий, флексографічний, офсетний, трафаретний або цифровий друк. Частково або по усій площі на цей знімний шар лаку наносять один або кілька шарів (d) лаку з оптичними властивостями. Оптичні властивості шару (d), конкретніше колір, можуть надаватися за допомогою барвників та/або пігментів. Пігменти, які при цьому можуть використовуватися, включають усі відомі пігменти, прикладами яких є пігменти на неорганічній основі, такі як діоксин титану, сульфід цинку, каолін, оксид індію й олова, оксид сурми й олова, оксид фтору й олова, алюміній, оксиди хрому й оксиди кремнію, або пігменти на органічній основі, такі як фталоціанін синій, ізоіндолідин жовтий, діоксазин фіолетовий тощо, а також кольори та/або інкапсульовані пігменти у зв'язуючих системах, що осушуються хімічно, фізично або реакційно. Придатні барвники включають, наприклад, 1,1- або 1,2-хром-кобальтові комплекси. Крім того, можуть використовуватися барвники та/або пігменти для створення ефектів та/або захисту, прикладами яких служать люмінесцентні барвники і пігменти, які флуоресціюють або фосфоресціюють у діапазоні видимого світла, в УФ- або ІЧ-діапазоні; пігменти, що створюють ефект, такі, як рідкі кристали, пігменти змінного кольору с перламутровим блиском, бронзові та/або багатошарові, і термохромні фарби і пігменти. Вони можуть використовуватися індивідуально або в усіх можливих комбінаціях. Передбачаються також комбінації видимих і невидимих кольорових пігментів і пігментів, що створюють ефект, та/або захисних пігментів. Однак цей шар або ці шари (d) можуть мати визначену градацію кольору, або ще можуть виконуватися багатокольоровим друком з частковим або повним перекриттям зверху або вздовж одне одного або у частковому вигляді або у вигляді на усю площу. Фарбований шар або шари (d) наносять будь-яким бажаним процесом, але переважно процесом друку. Товщина кольорових шарів (d) залежить від покривності фарби у сполученні із застосовуваним процесом друку. Потім наносять самоклейке покриття (e). За допомогою самоклейкого покриття до виробу або упаковки, що має бути захищеним,приклеюють запобіжну стрічку або етикетку. Як результат різного зчеплення шарів етикетки, шар (d) лаку зазнає руйнівного розривання при будь-якій спробі відірвати липку стрічку або етикетку з виробу, що має бути захищеним. Одна частина шару (d) лаку залишається на виробі, що має бути захищеним; друга частина шару (d) лаку видаляється з виробу разом з несучою підкладкою. Ці дві частини характеризуються взаємно доповнювальною поведінкою відносно одна одної, тобто, або додатні структури є видимими на видаленій несучій підкладці, а від'ємні структури - на виробі, або vice versa. Щоб забезпечити надійну роботу, у кожному випадку необхідно дотримуватися наступних граничних умов. • У зонах, не покритих знімним шаром (с) лаку, найслабкіше прилипання - або між шаром (d) і шаром (e), або між шаром (e) і виробом, що має бути захищеним. Усі інші прилипання міцніші. • У зонах, покритих знімним шаром (с) лаку, найслабкіше прилипання -або між шаром (b) і шаром (с), або між шаром (с) і шаром (d). Усі інші прилипання, включаючи зчеплення між самоклейким покриттям (e) і виробом, що має бути захищеним, міцніші. 3 UA 110798 C2 5 10 15 20 25 30 35 40 45 50 55 60 З огляду на ці конкретні обставини при ініціюванні свідчення підробки, причому передбачити ці обставини виробник етикеток не в змозі, в одній етикетці можливі різні сполучення граничних умов. Однак конструкція етикетки від початку вибрана такою, що у цих двох відповідних зонах (зі знімним шаром (с) лаку і без нього), переважно має місце один з двох вищезазначених випадків. Факультативно, поверхня несучої підкладки, повернена у бік від конструкції, може додатково нести нанесене грунтовання (перший шар фарби), яка уможливлює або полегшує подальший друк на етикетці або липкій стрічці. Цей друк може складатися, наприклад, з індивідуальних даних, що зважують на специфіку замовника або специфіку продукту, або ще з будь-яких бажаних картин, знаків, символів тощо. У випадку використання в якості липкої стрічки, друга поверхня несучої підкладки може факультативно нести нанесений знімний шар лаку, щоб дозволити стрічці змотуватися; у цьому випадку прилипання самоклейкого покриття (e) до цього другого знімного шару лаку знов-таки слабкіше, ніж прилипання до об'єднаної системи, утвореної шарами (а)-(е). Варіанти здійснення винаходу показані на фіг. 1-5. На цих фігурах: 1 - несуча підкладка 2 - шар лаку, що має оптично активну структуру (наприклад, голограму) 3 - напівпрозорий металевий шар або HRI шар 4 - частковий знімний шар лаку 5 - шар з оптичними властивостями 6 - самоклейке покриття 7 - (факультативний) шар активатора склеювання 8 - (факультативний) шар грунтования для друку 9 - виріб, що несе нанесену липку стрічку або етикетку 10, 11, 12, 13 -зони, що мають різні стани злипання 14 - частина етикетки, що відривається разом із несучою підкладкою 1 15 - частина етикетки, що залишається на виробі 9, що має бути захищеним 16- друк, що зважує на специфіку замовника 17 - запобіжна етикетка, що пропонується 18 - частина шару 5 з оптичними властивостями, що залишається на виробі 9, що має бути захищеним, і демонструє від'ємні заглиблення у вигляді знаків 19 - частина шару 5 з оптичними властивостями у вигляді додатних знаків, що відривається разом із несучою підкладкою 1. На фіг. 1 показана у поперечному перерізі конструкція етикетки у приклеєному стані. На фіг. 2 й 3 показаний, так само у поперечному перерізі, стан після ініціювання ознаки свідчення підробки з різними пропонованими механізмами ініціювання. Фіг. 4 представляє собою вид зверху пропонованої запобіжної етикетки; на фіг. 5 показана та сама запобіжна етикетка з частково ініційованою ознакою свідчення підробки. На фіг. 1 пропонована етикетка приклеєна до виробу 9. Етикетка складається з несучої підкладки 1, одна поверхня якої покрита грунтованиям 8, і на цій поверхні згодом друкується видимий малюнок 16. На протилежній поверхні знаходиться першим шар 7 активатора склеювання, потім тиснений шар 2 лаку й напівпрозорий металевий шар або шар 3 з високим показником заломлення. На шар 3 слідом нанесений частковий знімний шар 4 лаку, покритий шаром 5 на усю площу з оптичними властивостями. На шар 5, у свою чергу, нанесене самоклейке покриття 6, яким етикетку прикріплюють до виробу 9, що має бути захищеним. На фіг. 1 показаний приклад, в якому користувач розглядає оптично активну структуру через несучу підкладку 1; з цією метою несуча підкладка 1 переважно виконана прозорою. Через напівпрозорий металевий шар або HRI шар 3 світло частково відбивається на поверхні сполучення з шаром 2, спостерігачеві стає видимим дифракційний ефект оптично активної структури. Однак унаслідок часткової напівпрозорості шару для видимого світла шар 5 з оптичними властивостями, що лежить нижче, також ще й досі є видимим. Відповідно, оптично активна структура і кольоровий шар переважно накладаються один на одного. Остаточне враження, яке надається спостерігачеві, - це враження голограми з кольоровим тлом, але без металічного блиску, типу, характерного для звичайних тиснених і металізованих голограм. На фіг. 2 й 3 видаленням етикетки ініційована ознака свідчення підробки. Чітко видно, що частини шару 5 з оптичними властивостями залишаються на виробі 9, що має бути захищеним, і це відбувається у тих місцях, в яких знімний шар 4 лаку було надруковано. У зонах без знімного шару 4 лаку шар 5 з оптичними властивостями залишається на видаленій несучій підкладці 1 і на голограмі, нанесеній на ній. Це "руйнівне розривання" шару 5 надає 4 UA 110798 C2 5 10 15 20 25 30 35 40 45 спостерігачеві оптичне свідчення підробки у вигляді літер, знаків, символів, ліній, гільйошів, чисел або слів. Фіг. 2 й 3 відрізняються одна від одної точним вирішенням співвідношень прилипання між індивідуальними шарами. Зони 10-13 роз'яснюють ці пропоновані співвідношення прилипання між індивідуальними шарами, що призводять до розкриття оптичного ефекту при ініціюванні ознаки свідчення підробки. У зоні 10 об'єднана система розділяється між напівпрозорим металевим шаром або HRI шаром 3 і знімним шаром 4 лаку; іншими словами, зчеплення між шарами 3 й 4 слабкіше, ніж зчеплення усіх інших шарів між собою і ніж зчеплення самоклейкого покриття 6 з виробом 9. Тому шар 5 з оптичними властивостями залишається у зоні 10 разом із самоклейким покриттям 6 і знімним шаром 4 лаку на виробі 9, що має бути захищеним. У зоні 11 об'єднана система розділяється між шаром 5 з оптичним властивостями і самоклейким покриттям 6; іншими словами, зчеплення між шарами 5 і 6 слабкіше, ніж зчеплення усіх інших шарів між собою і ніж зчеплення самоклейкого покриття 6 з виробом 9. Тому шар 5 з оптичними властивостями залишається у зоні 11 разом із тисненим шаром 2 лаку і напівпрозорим металевим шаром або HRI шаром 3 на відірваній несучій підкладці 1. У зоні 12 об'єднана система розділяється між знімним шаром 4 лаку і шаром 5 з оптичними властивостями; іншими словами, зчеплення між шарами 4 й 5 слабкіше, ніж зчеплення усіх інших шарів між собою і ніж зчеплення самоклейкого покриття 6 з виробом 9. Тому шар 5 з оптичними властивостями залишається у зоні 10 разом із самоклейким покриттям 6 на виробі 9, що має бути захищеним. У зоні 13 самоклейке покриття 6 відділяється від виробу 9, що має бути захищеним; іншими словами, зчеплення між самоклейким покриттям 6 і виробом 9 слабкіше, ніж зчеплення усіх інших шарів між собою. Тому шар 5 з оптичними властивостями залишається у зоні 11 разом із тисненим шаром 2 лаку, напівпрозорим металевим шаром або HRI шаром 3 і самоклейким покриттям 6 на відірваній несучій підкладці 1. Вищеописані співвідношення прилипання не обов'язково повинні сполучатися таким чином, як показано на фіг. 2 й 3, натомість вони можуть мати місце й у сполученні ситуації зони 10 із зоною 13 або у сполучення ситуації зони 11 із зоною 12. Конкретне сполучення прилипань виникає залежно від конструкції пропонованої етикетки; однак як результат непередбаченості того, як докладно ініціюватиметься ознака свідчення підробки, інакше кажучи, як відриватиметься несуча підкладка, можливе й таке, що на одній етикетці одночасно відбуватимуться усі ситуації зняття, показані для зон 10-13. Чітко видно, що у зонах 11 і 13 після ініціювання ознаки свідчення підробки самоклейке покриття 6 перестає бути відкритим; інакше кажучи, якщо торкнутися поверхні виробу із шарами, що залишилися на виробі, залишок 15 у зонах 11 липкий. У зонах 13 самоклейкий шар 6 залишається на відірваній частині 14 етикетки, відтак, у зонах 13 відірвана частина 14 липка. Отже, після ініціювання ознаки свідчення підробки липку стрічку або етикетку можна повторно прикріпити на виробі 9, але свідчення підробки завжди помітне, оскільки липку стрічку або етикетку вже не можна розташувати настільки точно, щоб дві частини шару 5 з оптичними властивостями знов лягли у точній відповідальності одна до одної. Фіг. 4 представляє собою вид зверху пропонованої запобіжної етикетки 17 з нанесеним на її лицьовий бік друку 16, що зважує на специфіку замовника, у склеєному стані до спроби підробки. На фіг. 5 показана пропонована запобіжна етикетка у частково видаленому стані, тобто, з часткового ініційованою ознакою свідчення підробки. На виробі, що має бути захищеним, залишається частина 15 етикетки, що має заглиблення у шарі 5 з оптичними властивостями у вигляді від'ємних знаків 18 ("VOID" ("НЕДІЙСНИЙ")). Частина шару 5 з оптичними властивостями, що залишається на видаленій частині етикетки 14, має вигляд додатних знаків 19. 50 5 UA 110798 C2 Прилад конструкції 1 (друкована запобіжна етикетка) Позиція Шар Товщина/ норма витрат 8 Грунтования для друку 1 г/м 1 Несуча підкладка 50 мкм 10 Грунтования 0,5 г/м 2 УФ-лак з тисненням голограми 3 Напівпрозорий металевий шар 4 5 6 2 2 2 3 г/м Склад Система лаку на основі поліефіру, зшиття, розчинник: метилетилкетон PET Система лаку на основі акрилату, зшиття з ізоцианатами, розчинник: етилацетат Система лаку на основі акрилату з фотоініціатором, нерозведена 0,5 OD (оптична Алюміній, нанесений осадженням з густина) парової фази (приблизно 6,5 нм) Циклоолефіновий сополімер з 50 % Частковий знімний шар 2 0,2 г/м хлорованих поліолефінів, розчинник: лаку ксилол Лак на основі PVC зв'язуючого з 15 % Забарвлений, 2 4 г/м пігментів червоного кольору, пігментований лак розчинник: етилацетат 2 Самоклейке покриття 10 г/м Приклад конструкції 2 (запобіжна етикетка) Позиція Шар Товщина/ норма витрат 1 Несуча підкладка 23 мкм 2 УФ-лак з тисненням голограми 3 г/м 3 HRI покриття 50 нм 4 Частковий знімний шар лаку 0,2 мкм 5 Багатокольоровий друк, частково вздовж один одного 4 г/м на фарбу 6 Самоклейке покриття 2 2 10 г/м 2 6 Склад PET, хімічно попередньо оброблена з одного боку Система лаку на основі акрилату з фотоініціатором, нерозведена ZnS, нанесений осадженням з парової фази Циклоолефіновий сополімер з 50 % хлорованих поліолефінів, розчинник: ксилол Лаки на основі PVC зв'язуючого з 15 % пігментів кожного кольору - червоного, синього або білого, розчинник: етилацетат UA 110798 C2 Приклад конструкції 3 (липка запобіжна етикетка) Позиція Шар 1 Знімний шар лаку Несуча підкладка 10 Грунтования 2 Лак гарячого тиснення 3 Напівпрозорий металевий шар 4 Частковий знімний шар лаку 5 Забарвлений лак з кольоровими й УФпігментами 6 Самоклейке покриття Товщина/ норма витрат 2 0,1 г/м 23 мкм 0,5 г/м 2 2 3 г/м Склад Силіконове покриття PET Система лаку на основі акрилату, зшиття з ізоцианатами, розчинник: етилацетат Система лаку на основі РММА, розчинник: етилацетат 0,5 OD (оптична Алюміній, нанесений осадженням з густина) (приблизно парової фази 6,5 нм) Лак на основі PVC з 2 % добавкою клею 2 0,2 г/м (поліакрилатний сополімер) у розчиннику: етилацетат Лак на основі зв'язуючого з нітроцелюлози з 10 % пігментів жовтого 2 3 г/м кольору і 10 % пігментів з червоною флуоресценцією при УФ-світлі, розчинник: етилацетат 2 15 г/м ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 1. Липка запобіжна стрічка або етикетка із свідченням підробки, яка містить гнучку несучу підкладку (1) на основі гнучкої полімерної плівки, яка відрізняється тим, що одна поверхня несучої підкладки несе наступні нанесені шари: a) тиснений шар (2) лаку; b) напівпрозорий металевий шар та/або шар (3) з високим показником заломлення (HRI); c) частковий знімний шар (4) лаку у вигляді літер, знаків, символів, ліній, гільйошів, чисел або слів; d) один або кілька шарів (5) лаку з оптичними властивостями; с) самоклейке покриття (6); причому у місцях, не покритих знімним шаром (4) лаку, прилипання усіх шарів один до одного і прилипання шару (6) до виробу, що має бути захищеним, міцніші, ніж прилипання шару (5) до шару (6), або прилипання усіх шарів один до одного міцніше, ніж прилипання шару (6) до виробу (9), що має бути захищеним, і причому у місцях, покритих знімним шаром (4) лаку, прилипання усіх шарів один до одного і прилипання шару (6) до виробу (9), що має бути захищеним, міцніше, ніж прилипання шару (3) до шару (4) або прилипання шару (4) до шару (5). 2. Липка запобіжна стрічка або етикетка за п. 1, яка відрізняється тим, що несуча підкладка (1) складається з прозорої полімерної плівки. 3. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1 і 2, яка відрізняється тим, що інша поверхня несучої підкладки (1) несе шар (8) грунтовання для друку. 4. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1 і 2, яка відрізняється тим, що інша поверхня несучої підкладки (1) несе знімний шар лаку. 5. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1-4, яка відрізняється тим, що між несучою підкладкою (1) і тисненим шаром (2) лаку знаходиться шар (7) активатора склеювання. 6. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1-4, яка відрізняється тим, що між несучою підкладкою (1) і тисненим шаром (2) лаку знаходиться знімний шар. 7. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1-6, яка відрізняється тим, що шар (5) з оптичними властивостями виконаний багатокольоровим друком як шар з градацією кольору та/або як шар, що містить барвники або пігменти, що створюють ефект, та/або захисні барвники або пігменти. 8. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1-7, яка відрізняється тим, що після ініціювання ознаки свідчення підробки стають розпізнаваними літери, знаки, символи, лінії, гільйоші, числа або слова, які є додатними на виробі 9, що має бути захищеним, і від'ємними на видаленій несучій підкладці (1), або vice versa. 7 UA 110798 C2 5 10 15 9. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1-8, яка відрізняється тим, що шар (3) являє собою напівпрозорий металевий шар, що містить Аl, Cu, Fe, Ag, Аu, Cl, Ni, Zn, Sn, Pt, Ті або Pd або містить сплав цих металів. 10. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1-8, яка відрізняється тим, що шар (3) являє собою (HRI) шар, який містить сполуку металу. 11. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1-8, яка відрізняється тим, що шар (3) являє собою (HRI) шар лаку. 12. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1-11, яка відрізняється тим, що шар (2) являє собою тиснений шар УФ-лаку. 13. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1-12, яка відрізняється тим, що шар (2) являє собою шар лаку гарячого тиснення. 14. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1-12, яка відрізняється тим, що зазначена липка стрічка або етикетка містить друк на шарі (8) грунтовання для друку або на непокритій поверхні несучої підкладки 1. 15. Липка запобіжна стрічка або етикетка за будь-яким з пп. 1-14, яка відрізняється тим, що шар (2) лаку має тиснення у вигляді голограми, дифракційної структури або дифракційних ґрат. 8 UA 110798 C2 9 UA 110798 C2 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
