Дозуючий пристрій із засобом для встановлення контейнера

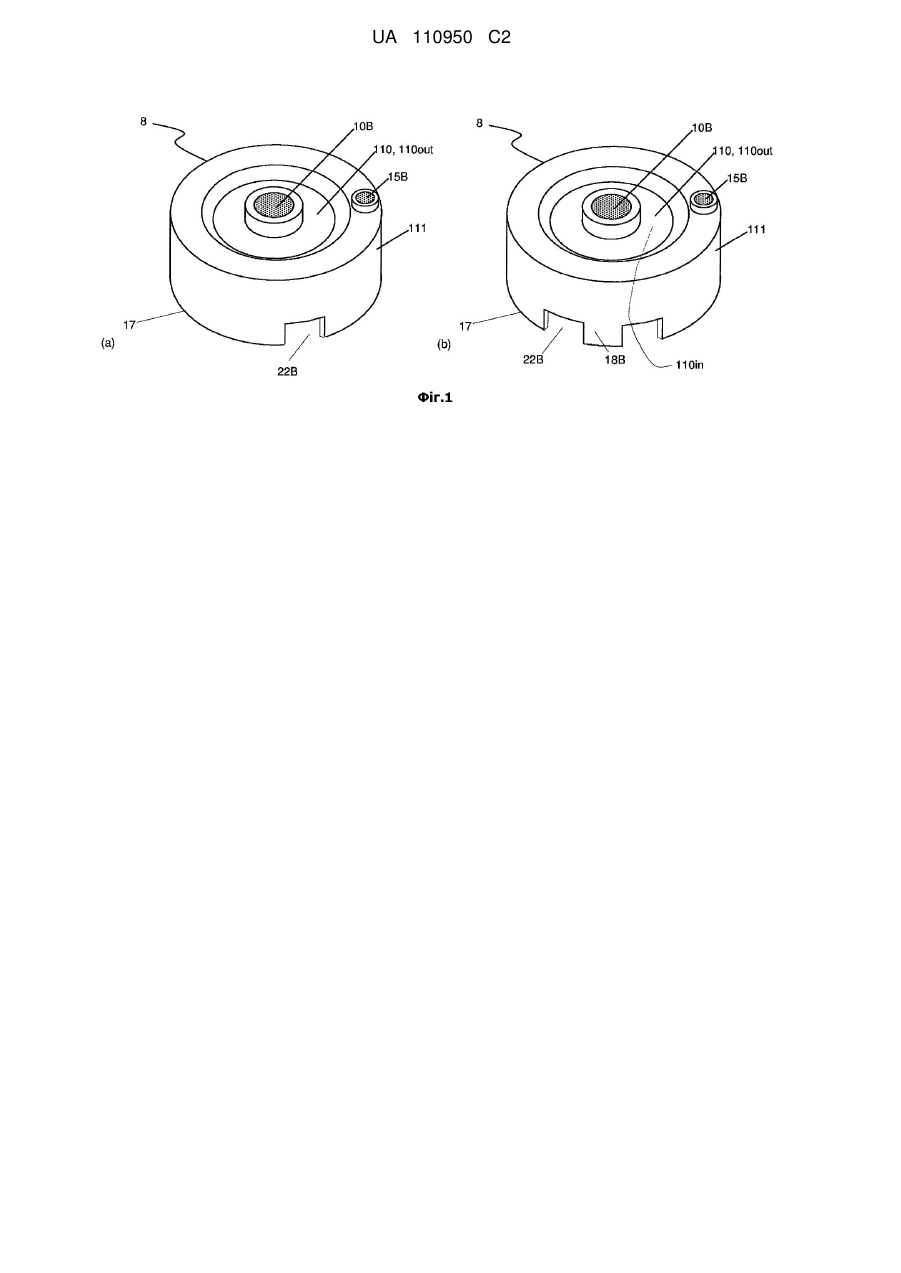

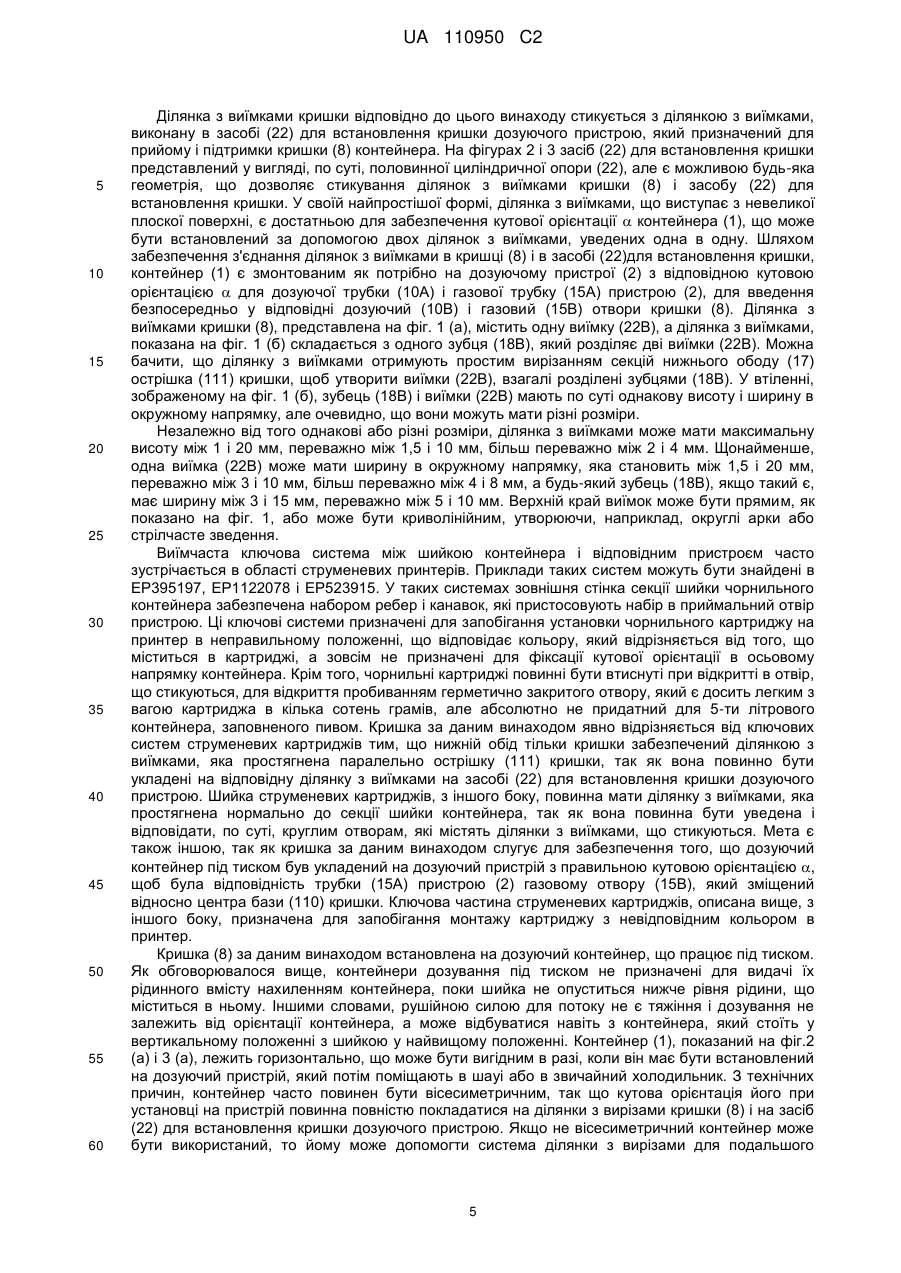

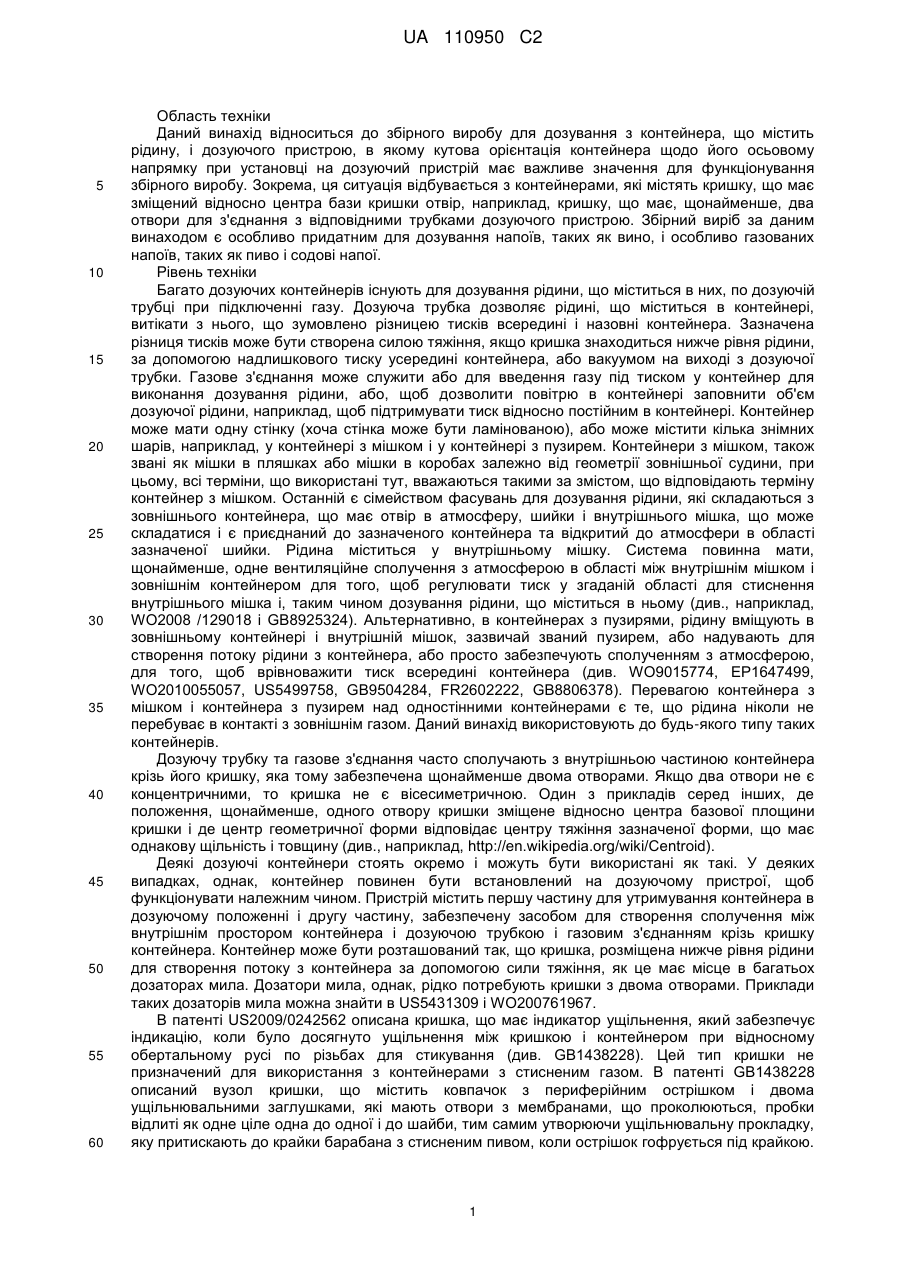

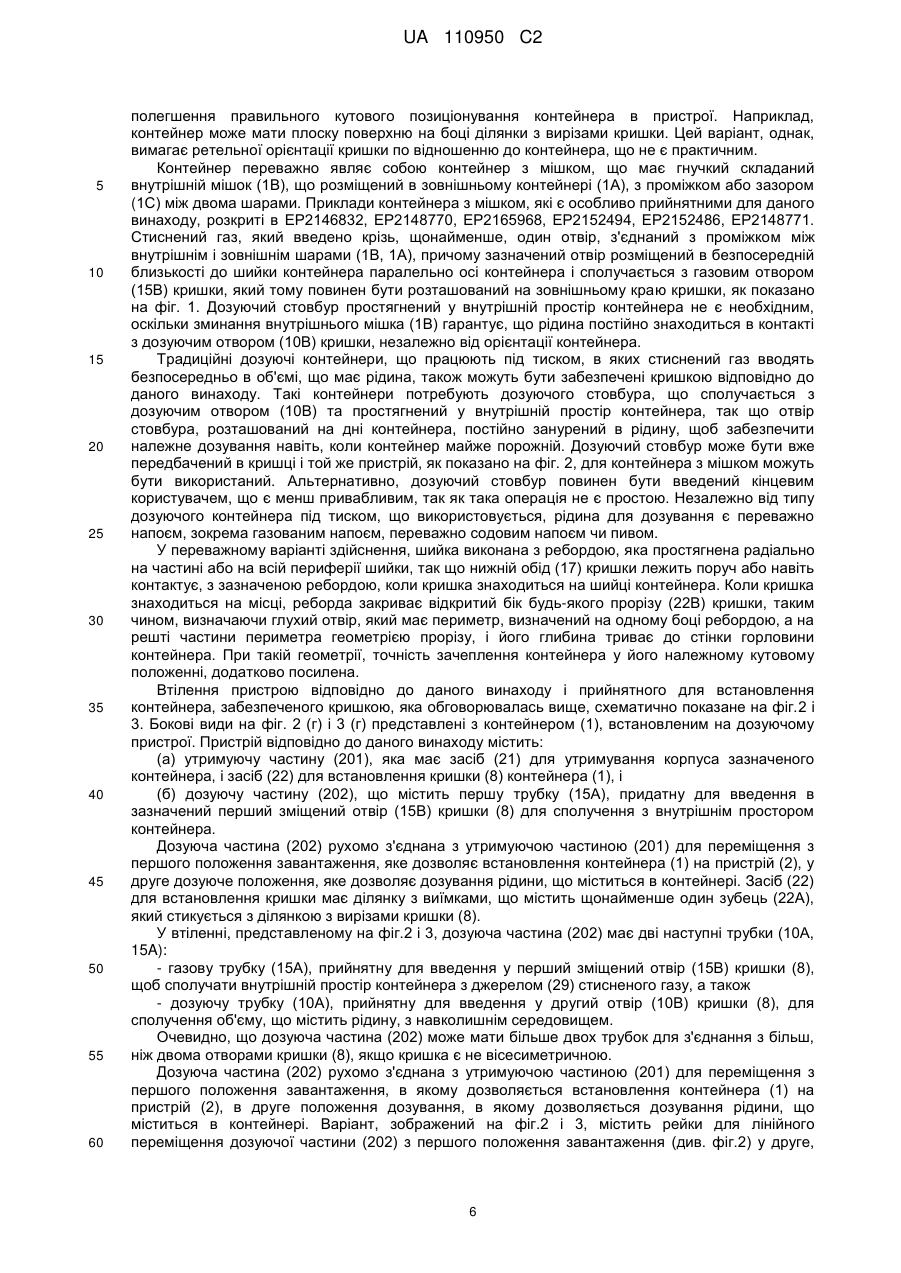

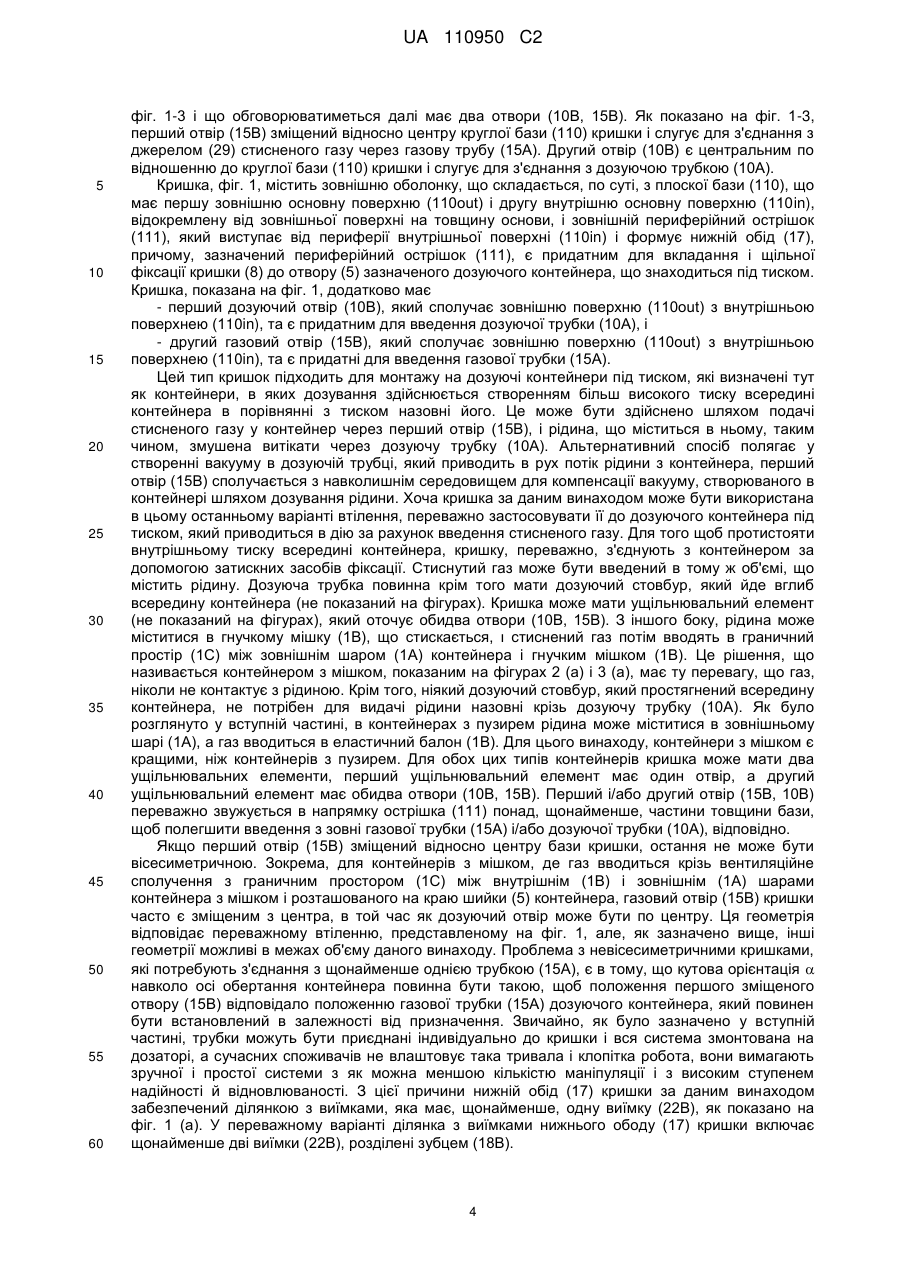

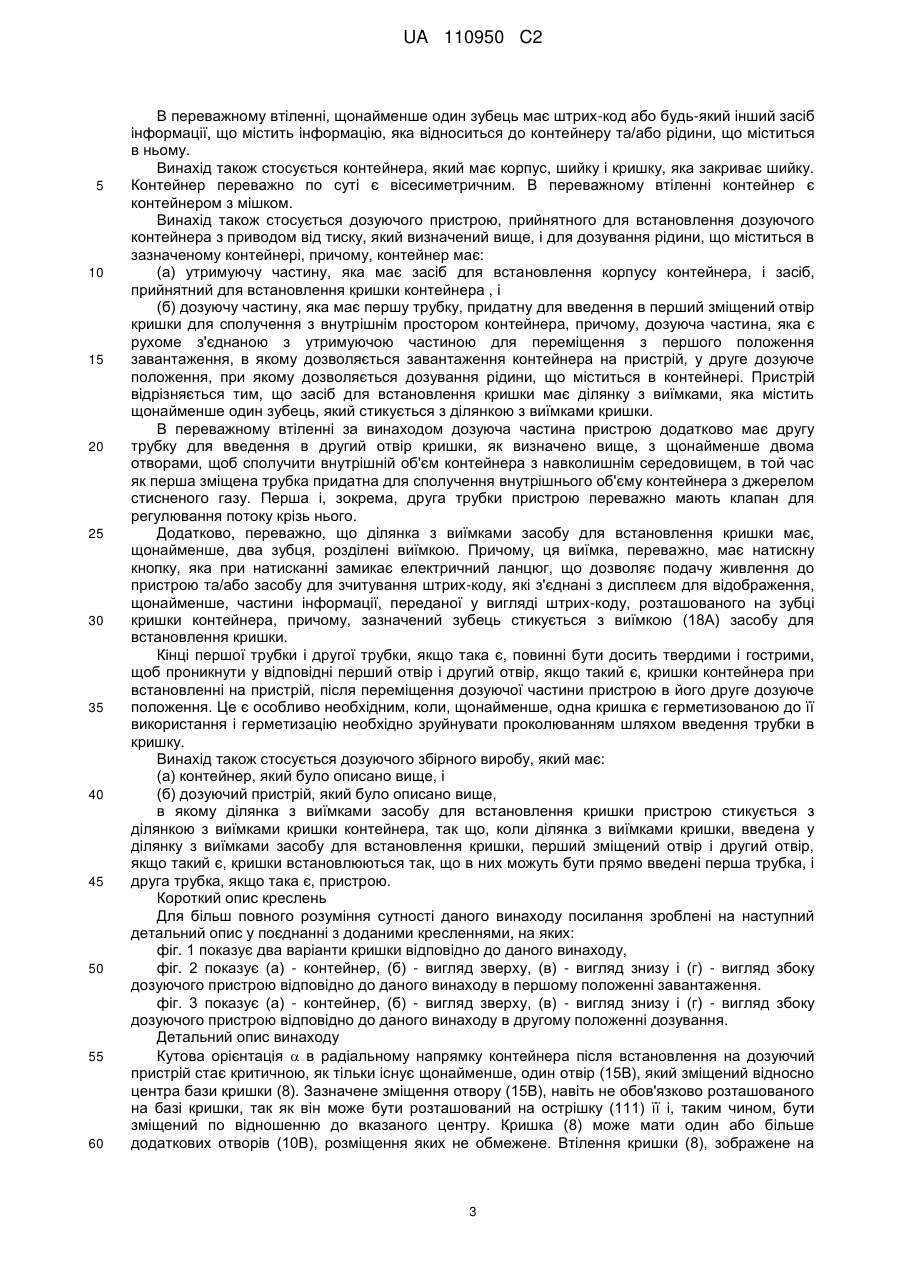

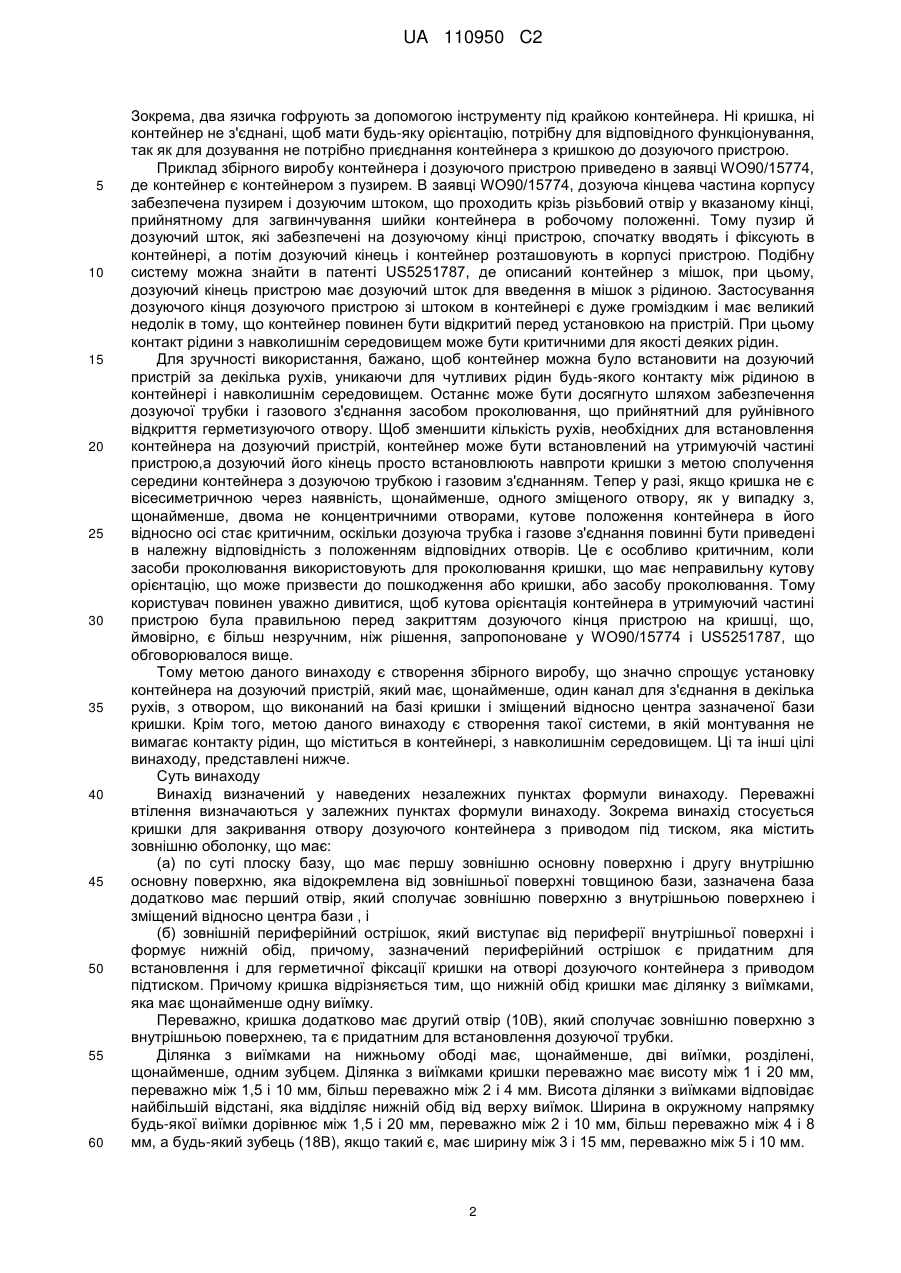

Реферат: Даний винахід належить до дозування рідини. У першому аспекті винаходу охарактеризована кришка (8) для закривання отвору (5) дозуючого контейнера, що діє під тиском, має зовнішній корпус, який складається з: (а) суттєво плоскої бази (110), що має першу зовнішню основну поверхню (110out) і другу внутрішню основну поверхню (110in), відокремлену від зовнішньої поверхні товщиною бази, причому база має перший отвір (15В), крізь який зовнішня поверхня (110out) сполучається з можливістю пропускання плинного середовища із внутрішньою поверхнею (110in) і який зміщено від центроїди бази (110), і (б) зовнішнього периферійного циліндричного корпуса (111), який виступає від периферії внутрішньої поверхні (110in) і утворює нижній край (17), причому периферійний циліндричний корпус (111) призначено для оточення і для герметичної фіксації кришки (8) на отворі (5) дозуючого контейнера, що діє під тиском. При цьому кришка також має защіпний засіб для встановлення кришки на дозуючий контейнер, що діє під тиском, а нижній край (17) кришки має щонайменше одну виїмку (22В). У винаході також охарактеризовані контейнер, що містить вказану кришку, дозуючий пристрій, що призначений для встановлення вказаного контейнера із кришкою, та дозуючий агрегат, що має такий дозуючий пристрій та контейнер. UA 110950 C2 (12) UA 110950 C2 UA 110950 C2 5 10 15 20 25 30 35 40 45 50 55 60 Область техніки Даний винахід відноситься до збірного виробу для дозування з контейнера, що містить рідину, і дозуючого пристрою, в якому кутова орієнтація контейнера щодо його осьовому напрямку при установці на дозуючий пристрій має важливе значення для функціонування збірного виробу. Зокрема, ця ситуація відбувається з контейнерами, які містять кришку, що має зміщений відносно центра бази кришки отвір, наприклад, кришку, що має, щонайменше, два отвори для з'єднання з відповідними трубками дозуючого пристрою. Збірний виріб за даним винаходом є особливо придатним для дозування напоїв, таких як вино, і особливо газованих напоїв, таких як пиво і содові напої. Рівень техніки Багато дозуючих контейнерів існують для дозування рідини, що міститься в них, по дозуючій трубці при підключенні газу. Дозуюча трубка дозволяє рідині, що міститься в контейнері, витікати з нього, що зумовлено різницею тисків всередині і назовні контейнера. Зазначена різниця тисків може бути створена силою тяжіння, якщо кришка знаходиться нижче рівня рідини, за допомогою надлишкового тиску усередині контейнера, або вакуумом на виході з дозуючої трубки. Газове з'єднання може служити або для введення газу під тиском у контейнер для виконання дозування рідини, або, щоб дозволити повітрю в контейнері заповнити об'єм дозуючої рідини, наприклад, щоб підтримувати тиск відносно постійним в контейнері. Контейнер може мати одну стінку (хоча стінка може бути ламінованою), або може містити кілька знімних шарів, наприклад, у контейнері з мішком і у контейнері з пузирем. Контейнери з мішком, також звані як мішки в пляшках або мішки в коробах залежно від геометрії зовнішньої судини, при цьому, всі терміни, що використані тут, вважаються такими за змістом, що відповідають терміну контейнер з мішком. Останній є сімейством фасувань для дозування рідини, які складаються з зовнішнього контейнера, що має отвір в атмосферу, шийки і внутрішнього мішка, що може складатися і є приєднаний до зазначеного контейнера та відкритий до атмосфери в області зазначеної шийки. Рідина міститься у внутрішньому мішку. Система повинна мати, щонайменше, одне вентиляційне сполучення з атмосферою в області між внутрішнім мішком і зовнішнім контейнером для того, щоб регулювати тиск у згаданій області для стиснення внутрішнього мішка і, таким чином дозування рідини, що міститься в ньому (див., наприклад, WO2008 /129018 і GB8925324). Альтернативно, в контейнерах з пузирями, рідину вміщують в зовнішньому контейнері і внутрішній мішок, зазвичай званий пузирем, або надувають для створення потоку рідини з контейнера, або просто забезпечують сполученням з атмосферою, для того, щоб врівноважити тиск всередині контейнера (див. WO9015774, ЕР1647499, WO2010055057, US5499758, GB9504284, FR2602222, GB8806378). Перевагою контейнера з мішком і контейнера з пузирем над одностінними контейнерами є те, що рідина ніколи не перебуває в контакті з зовнішнім газом. Даний винахід використовують до будь-якого типу таких контейнерів. Дозуючу трубку та газове з'єднання часто сполучають з внутрішньою частиною контейнера крізь його кришку, яка тому забезпечена щонайменше двома отворами. Якщо два отвори не є концентричними, то кришка не є вісесиметричною. Один з прикладів серед інших, де положення, щонайменше, одного отвору кришки зміщене відносно центра базової площини кришки і де центр геометричної форми відповідає центру тяжіння зазначеної форми, що має однакову щільність і товщину (див., наприклад, http://en.wikipedia.org/wiki/Centroid). Деякі дозуючі контейнери стоять окремо і можуть бути використані як такі. У деяких випадках, однак, контейнер повинен бути встановлений на дозуючому пристрої, щоб функціонувати належним чином. Пристрій містить першу частину для утримування контейнера в дозуючому положенні і другу частину, забезпечену засобом для створення сполучення між внутрішнім простором контейнера і дозуючою трубкою і газовим з'єднанням крізь кришку контейнера. Контейнер може бути розташований так, що кришка, розміщена нижче рівня рідини для створення потоку з контейнера за допомогою сили тяжіння, як це має місце в багатьох дозаторах мила. Дозатори мила, однак, рідко потребують кришки з двома отворами. Приклади таких дозаторів мила можна знайти в US5431309 і WO200761967. В патенті US2009/0242562 описана кришка, що має індикатор ущільнення, який забезпечує індикацію, коли було досягнуто ущільнення між кришкою і контейнером при відносному обертальному русі по різьбах для стикування (див. GB1438228). Цей тип кришки не призначений для використання з контейнерами з стисненим газом. В патенті GB1438228 описаний вузол кришки, що містить ковпачок з периферійним острішком і двома ущільнювальними заглушками, які мають отвори з мембранами, що проколюються, пробки відлиті як одне ціле одна до одної і до шайби, тим самим утворюючи ущільнювальну прокладку, яку притискають до крайки барабана з стисненим пивом, коли острішок гофрується під крайкою. 1 UA 110950 C2 5 10 15 20 25 30 35 40 45 50 55 60 Зокрема, два язичка гофрують за допомогою інструменту під крайкою контейнера. Ні кришка, ні контейнер не з'єднані, щоб мати будь-яку орієнтацію, потрібну для відповідного функціонування, так як для дозування не потрібно приєднання контейнера з кришкою до дозуючого пристрою. Приклад збірного виробу контейнера і дозуючого пристрою приведено в заявці WO90/15774, де контейнер є контейнером з пузирем. В заявці WO90/15774, дозуюча кінцева частина корпусу забезпечена пузирем і дозуючим штоком, що проходить крізь різьбовий отвір у вказаному кінці, прийнятному для загвинчування шийки контейнера в робочому положенні. Тому пузир й дозуючий шток, які забезпечені на дозуючому кінці пристрою, спочатку вводять і фіксують в контейнері, а потім дозуючий кінець і контейнер розташовують в корпусі пристрою. Подібну систему можна знайти в патенті US5251787, де описаний контейнер з мішок, при цьому, дозуючий кінець пристрою має дозуючий шток для введення в мішок з рідиною. Застосування дозуючого кінця дозуючого пристрою зі штоком в контейнері є дуже громіздким і має великий недолік в тому, що контейнер повинен бути відкритий перед установкою на пристрій. При цьому контакт рідини з навколишнім середовищем може бути критичними для якості деяких рідин. Для зручності використання, бажано, щоб контейнер можна було встановити на дозуючий пристрій за декілька рухів, уникаючи для чутливих рідин будь-якого контакту між рідиною в контейнері і навколишнім середовищем. Останнє може бути досягнуто шляхом забезпечення дозуючої трубки і газового з'єднання засобом проколювання, що прийнятний для руйнівного відкриття герметизуючого отвору. Щоб зменшити кількість рухів, необхідних для встановлення контейнера на дозуючий пристрій, контейнер може бути встановлений на утримуючій частині пристрою,а дозуючий його кінець просто встановлюють навпроти кришки з метою сполучення середини контейнера з дозуючою трубкою і газовим з'єднанням. Тепер у разі, якщо кришка не є вісесиметричною через наявність, щонайменше, одного зміщеного отвору, як у випадку з, щонайменше, двома не концентричними отворами, кутове положення контейнера в його відносно осі стає критичним, оскільки дозуюча трубка і газове з'єднання повинні бути приведені в належну відповідність з положенням відповідних отворів. Це є особливо критичним, коли засоби проколювання використовують для проколювання кришки, що має неправильну кутову орієнтацію, що може призвести до пошкодження або кришки, або засобу проколювання. Тому користувач повинен уважно дивитися, щоб кутова орієнтація контейнера в утримуючий частині пристрою була правильною перед закриттям дозуючого кінця пристрою на кришці, що, ймовірно, є більш незручним, ніж рішення, запропоноване у WO90/15774 і US5251787, що обговорювалосявище. Тому метою даного винаходу є створення збірного виробу, що значно спрощує установку контейнера на дозуючий пристрій, який має, щонайменше, один канал для з'єднання в декілька рухів, з отвором, що виконаний на базі кришки і зміщений відносно центра зазначеної бази кришки. Крім того, метою даного винаходу є створення такої системи, в якій монтування не вимагає контакту рідин, що міститься в контейнері, з навколишнім середовищем. Ці та інші цілі винаходу, представлені нижче. Суть винаходу Винахід визначений у наведених незалежних пунктах формули винаходу. Переважні втілення визначаються у залежних пунктах формули винаходу. Зокрема винахід стосується кришки для закривання отвору дозуючого контейнера з приводом під тиском, яка містить зовнішню оболонку, що має: (а) по суті плоску базу, що має першу зовнішню основну поверхню і другу внутрішню основну поверхню, яка відокремлена від зовнішньої поверхні товщиною бази, зазначена база додатково має перший отвір, який сполучає зовнішню поверхню з внутрішньою поверхнею і зміщений відносно центра бази , і (б) зовнішній периферійний острішок, який виступає від периферії внутрішньої поверхні і формує нижній обід, причому, зазначений периферійний острішок є придатним для встановлення і для герметичної фіксації кришки на отворі дозуючого контейнера з приводом підтиском. Причому кришка відрізняється тим, що нижній обід кришки має ділянку з виїмками, яка має щонайменше одну виїмку. Переважно, кришка додатково має другий отвір (10В), який сполучає зовнішню поверхню з внутрішньою поверхнею, та є придатним для встановлення дозуючої трубки. Ділянка з виїмками на нижньому ободі має, щонайменше, дві виїмки, розділені, щонайменше, одним зубцем. Ділянка з виїмками кришки переважно має висоту між 1 і 20 мм, переважно між 1,5 і 10 мм, більш переважно між 2 і 4 мм. Висота ділянки з виїмками відповідає найбільшій відстані, яка відділяє нижній обід від верху виїмок. Ширина в окружному напрямку будь-якої виїмки дорівнює між 1,5 і 20 мм, переважно між 2 і 10 мм, більш переважно між 4 і 8 мм, а будь-який зубець (18В), якщо такий є, має ширину між 3 і 15 мм, переважно між 5 і 10 мм. 2 UA 110950 C2 5 10 15 20 25 30 35 40 45 50 55 60 В переважному втіленні, щонайменше один зубець має штрих-код або будь-який інший засіб інформації, що містить інформацію, яка відноситься до контейнеру та/або рідини, що міститься в ньому. Винахід також стосується контейнера, який має корпус, шийку і кришку, яка закриває шийку. Контейнер переважно по суті є вісесиметричним. В переважному втіленні контейнер є контейнером з мішком. Винахід також стосується дозуючого пристрою, прийнятного для встановлення дозуючого контейнера з приводом від тиску, який визначений вище, і для дозування рідини, що міститься в зазначеному контейнері, причому, контейнер має: (а) утримуючу частину, яка має засіб для встановлення корпусу контейнера, і засіб, прийнятний для встановлення кришки контейнера , і (б) дозуючу частину, яка має першу трубку, придатну для введення в перший зміщений отвір кришки для сполучення з внутрішнім простором контейнера, причому, дозуюча частина, яка є рухоме з'єднаною з утримуючою частиною для переміщення з першого положення завантаження, в якому дозволяється завантаження контейнера на пристрій, у друге дозуюче положення, при якому дозволяється дозування рідини, що міститься в контейнері. Пристрій відрізняється тим, що засіб для встановлення кришки має ділянку з виїмками, яка містить щонайменше один зубець, який стикується з ділянкою з виїмками кришки. В переважному втіленні за винаходом дозуюча частина пристрою додатково має другу трубку для введення в другий отвір кришки, як визначено вище, з щонайменше двома отворами, щоб сполучити внутрішній об'єм контейнера з навколишнім середовищем, в той час як перша зміщена трубка придатна для сполучення внутрішнього об'єму контейнера з джерелом стисненого газу. Перша і, зокрема, друга трубки пристрою переважно мають клапан для регулювання потоку крізь нього. Додатково, переважно, що ділянка з виїмками засобу для встановлення кришки має, щонайменше, два зубця, розділені виїмкою. Причому, ця виїмка, переважно, має натискну кнопку, яка при натисканні замикає електричний ланцюг, що дозволяє подачу живлення до пристрою та/або засобу для зчитування штрих-коду, які з'єднані з дисплеєм для відображення, щонайменше, частини інформації, переданої у вигляді штрих-коду, розташованого на зубці кришки контейнера, причому, зазначений зубець стикується з виїмкою (18A) засобу для встановлення кришки. Кінці першої трубки і другої трубки, якщо така є, повинні бути досить твердими і гострими, щоб проникнути у відповідні перший отвір і другий отвір, якщо такий є, кришки контейнера при встановленні на пристрій, після переміщення дозуючої частини пристрою в його друге дозуюче положення. Це є особливо необхідним, коли, щонайменше, одна кришка є герметизованою до її використання і герметизацію необхідно зруйнувати проколюванням шляхом введення трубки в кришку. Винахід також стосується дозуючого збірного виробу, який має: (а) контейнер, який було описано вище, і (б) дозуючий пристрій, який було описано вище, в якому ділянка з виїмками засобу для встановлення кришки пристрою стикується з ділянкою з виїмками кришки контейнера, так що, коли ділянка з виїмками кришки, введена у ділянку з виїмками засобу для встановлення кришки, перший зміщений отвір і другий отвір, якщо такий є, кришки встановлюються так, що в них можуть бути прямо введені перша трубка, і друга трубка, якщо така є, пристрою. Короткий опис креслень Для більш повного розуміння сутності даного винаходу посилання зроблені на наступний детальний опис у поєднанні з доданими кресленнями, на яких: фіг. 1 показує два варіанти кришки відповідно до даного винаходу, фіг. 2 показує (а) - контейнер, (б) - вигляд зверху, (в) - вигляд знизу і (г) - вигляд збоку дозуючого пристрою відповідно до даного винаходу в першому положенні завантаження. фіг. 3 показує (а) - контейнер, (б) - вигляд зверху, (в) - вигляд знизу і (г) - вигляд збоку дозуючого пристрою відповідно до даного винаходу в другому положенні дозування. Детальний опис винаходу Кутова орієнтація  в радіальному напрямку контейнера після встановлення на дозуючий пристрій стає критичною, як тільки існує щонайменше, один отвір (15В), який зміщений відносно центра бази кришки (8). Зазначене зміщення отвору (15В), навіть не обов'язково розташованого на базі кришки, так як він може бути розташований на острішку (111) її і, таким чином, бути зміщений по відношенню до вказаного центру. Кришка (8) може мати один або більше додаткових отворів (10В), розміщення яких не обмежене. Втілення кришки (8), зображене на 3 UA 110950 C2 5 10 15 20 25 30 35 40 45 50 55 60 фіг. 1-3 і що обговорюватиметься далі має два отвори (10В, 15В). Як показано на фіг. 1-3, перший отвір (15В) зміщений відносно центру круглої бази (110) кришки і слугує для з'єднання з джерелом (29) стисненого газу через газову трубу (15A). Другий отвір (10В) є центральним по відношенню до круглої бази (110) кришки і слугує для з'єднання з дозуючою трубкою (10A). Кришка, фіг. 1, містить зовнішню оболонку, що складається, по суті, з плоскої бази (110), що має першу зовнішню основну поверхню (110out) і другу внутрішню основну поверхню (110in), відокремлену від зовнішньої поверхні на товщину основи, і зовнішній периферійний острішок (111), який виступає від периферії внутрішньої поверхні (110in) і формує нижній обід (17), причому, зазначений периферійний острішок (111), є придатним для вкладання і щільної фіксації кришки (8) до отвору (5) зазначеного дозуючого контейнера, що знаходиться під тиском. Кришка, показана на фіг. 1, додатково має - перший дозуючий отвір (10В), який сполучає зовнішню поверхню (110out) з внутрішньою поверхнею (110in), та є придатним для введення дозуючої трубки (10A), і - другий газовий отвір (15В), який сполучає зовнішню поверхню (110out) з внутрішньою поверхнею (110in), та є придатні для введення газової трубки (15A). Цей тип кришок підходить для монтажу на дозуючі контейнери під тиском, які визначені тут як контейнери, в яких дозування здійснюється створенням більш високого тиску всередині контейнера в порівнянні з тиском назовні його. Це може бути здійснено шляхом подачі стисненого газу у контейнер через перший отвір (15В), і рідина, що міститься в ньому, таким чином, змушена витікати через дозуючу трубку (10A). Альтернативний спосіб полягає у створенні вакууму в дозуючій трубці, який приводить в рух потік рідини з контейнера, перший отвір (15В) сполучається з навколишнім середовищем для компенсації вакууму, створюваного в контейнері шляхом дозування рідини. Хоча кришка за даним винаходом може бути використана в цьому останньому варіанті втілення, переважно застосовувати її до дозуючого контейнера під тиском, який приводиться в дію за рахунок введення стисненого газу. Для того щоб протистояти внутрішньому тиску всередині контейнера, кришку, переважно, з'єднують з контейнером за допомогою затискних засобів фіксації. Стиснутий газ може бути введений в тому ж об'ємі, що містить рідину. Дозуюча трубка повинна крім того мати дозуючий стовбур, який йде вглиб всередину контейнера (не показаний на фігурах). Кришка може мати ущільнювальний елемент (не показаний на фігурах), який оточує обидва отвори (10В, 15В). З іншого боку, рідина може міститися в гнучкому мішку (1В), що стискається, ι стиснений газ потім вводять в граничний простір (1С) між зовнішнім шаром (1A) контейнера і гнучким мішком (1В). Це рішення, що називається контейнером з мішком, показаним на фігурах 2 (а) і 3 (а), має ту перевагу, що газ, ніколи не контактує з рідиною. Крім того, ніякий дозуючий стовбур, який простягнений всередину контейнера, не потрібен для видачі рідини назовні крізь дозуючу трубку (10A). Як було розглянуто у вступній частині, в контейнерах з пузирем рідина може міститися в зовнішньому шарі (1A), а газ вводиться в еластичний балон (1В). Для цього винаходу, контейнери з мішком є кращими, ніж контейнерів з пузирем. Для обох цих типів контейнерів кришка може мати два ущільнювальних елементи, перший ущільнювальний елемент має один отвір, а другий ущільнювальний елемент має обидва отвори (10В, 15В). Перший і/або другий отвір (15В, 10В) переважно звужується в напрямку острішка (111) понад, щонайменше, частини товщини бази, щоб полегшити введення з зовні газової трубки (15A) і/або дозуючої трубки (10A), відповідно. Якщо перший отвір (15В) зміщений відносно центру бази кришки, остання не може бути вісесиметричною. Зокрема, для контейнерів з мішком, де газ вводиться крізь вентиляційне сполучення з граничним простором (1С) між внутрішнім (1В) і зовнішнім (1A) шарами контейнера з мішком і розташованого на краю шийки (5) контейнера, газовий отвір (15В) кришки часто є зміщеним з центра, в той час як дозуючий отвір може бути по центру. Ця геометрія відповідає переважному втіленню, представленому на фіг. 1, але, як зазначено вище, інші геометрії можливі в межах об'єму даного винаходу. Проблема з невісесиметричними кришками, які потребують з'єднання з щонайменше однією трубкою (15A), є в тому, що кутова орієнтація  навколо осі обертання контейнера повинна бути такою, щоб положення першого зміщеного отвору (15В) відповідало положенню газової трубки (15A) дозуючого контейнера, який повинен бути встановлений в залежності від призначення. Звичайно, як було зазначено у вступній частині, трубки можуть бути приєднані індивідуально до кришки і вся система змонтована на дозаторі, а сучасних споживачів не влаштовує така тривала і клопітка робота, вони вимагають зручної і простої системи з як можна меншою кількістю маніпуляції і з високим ступенем надійності й відновлюваності. З цієї причини нижній обід (17) кришки за даним винаходом забезпечений ділянкою з виїмками, яка має, щонайменше, одну виїмку (22В), як показано на фіг. 1 (а). У переважному варіанті ділянка з виїмками нижнього ободу (17) кришки включає щонайменше дві виїмки (22В), розділені зубцем (18В). 4 UA 110950 C2 5 10 15 20 25 30 35 40 45 50 55 60 Ділянка з виїмками кришки відповідно до цього винаходу стикується з ділянкою з виїмками, виконану в засобі (22) для встановлення кришки дозуючого пристрою, який призначений для прийому і підтримки кришки (8) контейнера. На фігурах 2 і 3 засіб (22) для встановлення кришки представлений у вигляді, по суті, половинної циліндричної опори (22), але є можливою будь-яка геометрія, що дозволяє стикування ділянок з виїмками кришки (8) і засобу (22) для встановлення кришки. У своїй найпростішої формі, ділянка з виїмками, що виступає з невеликої плоскої поверхні, є достатньою для забезпечення кутової орієнтації  контейнера (1), що може бути встановлений за допомогою двох ділянок з виїмками, уведених одна в одну. Шляхом забезпечення з'єднання ділянок з виїмками в кришці (8) і в засобі (22)для встановлення кришки, контейнер (1) є змонтованим як потрібно на дозуючому пристрої (2) з відповідною кутовою орієнтацією  для дозуючої трубки (10A) і газової трубку (15A) пристрою (2), для введення безпосередньо у відповідні дозуючий (10В) і газовий (15В) отвори кришки (8). Ділянка з виїмками кришки (8), представлена на фіг. 1 (а), містить одну виїмку (22В), а ділянка з виїмками, показана на фіг. 1 (б) складається з одного зубця (18В), який розділяє дві виїмки (22В). Можна бачити, що ділянку з виїмками отримують простим вирізанням секцій нижнього ободу (17) острішка (111) кришки, щоб утворити виїмки (22В), взагалі розділені зубцями (18В). У втіленні, зображеному на фіг. 1 (б), зубець (18В) і виїмки (22В) мають по суті однакову висоту і ширину в окружному напрямку, але очевидно, що вони можуть мати різні розміри. Незалежно від того однакові або різні розміри, ділянка з виїмками може мати максимальну висоту між 1 і 20 мм, переважно між 1,5 і 10 мм, більш переважно між 2 і 4 мм. Щонайменше, одна виїмка (22В) може мати ширину в окружному напрямку, яка становить між 1,5 і 20 мм, переважно між 3 і 10 мм, більш переважно між 4 і 8 мм, а будь-який зубець (18В), якщо такий є, має ширину між 3 і 15 мм, переважно між 5 і 10 мм. Верхній край виїмок може бути прямим, як показано на фіг. 1, або може бути криволінійним, утворюючи, наприклад, округлі арки або стрілчасте зведення. Виїмчаста ключова система між шийкою контейнера і відповідним пристроєм часто зустрічається в області струменевих принтерів. Приклади таких систем можуть бути знайдені в ЕР395197, ЕР1122078 і ЕР523915. У таких системах зовнішня стінка секції шийки чорнильного контейнера забезпечена набором ребер і канавок, які пристосовують набір в приймальний отвір пристрою. Ці ключові системи призначені для запобігання установки чорнильного картриджу на принтер в неправильному положенні, що відповідає кольору, який відрізняється від того, що міститься в картриджі, а зовсім не призначені для фіксації кутової орієнтації в осьовому напрямку контейнера. Крім того, чорнильні картриджі повинні бути втиснуті при відкритті в отвір, що стикуються, для відкриття пробиванням герметично закритого отвору, який є досить легким з вагою картриджа в кілька сотень грамів, але абсолютно не придатний для 5-ти літрового контейнера, заповненого пивом. Кришка за даним винаходом явно відрізняється від ключових систем струменевих картриджів тим, що нижній обід тільки кришки забезпечений ділянкою з виїмками, яка простягнена паралельно острішку (111) кришки, так як вона повинно бути укладені на відповідну ділянку з виїмками на засобі (22) для встановлення кришки дозуючого пристрою. Шийка струменевих картриджів, з іншого боку, повинна мати ділянку з виїмками, яка простягнена нормально до секції шийки контейнера, так як вона повинна бути уведена і відповідати, по суті, круглим отворам, які містять ділянки з виїмками, що стикуються. Мета є також іншою, так як кришка за даним винаходом слугує для забезпечення того, що дозуючий контейнер під тиском був укладений на дозуючий пристрій з правильною кутовою орієнтацією , щоб була відповідність трубки (15A) пристрою (2) газовому отвору (15В), який зміщений відносно центра бази (110) кришки. Ключова частина струменевих картриджів, описана вище, з іншого боку, призначена для запобігання монтажу картриджу з невідповідним кольором в принтер. Кришка (8) за даним винаходом встановлена на дозуючий контейнер, що працює під тиском. Як обговорювалося вище, контейнери дозування під тиском не призначені для видачі їх рідинного вмісту нахиленням контейнера, поки шийка не опуститься нижче рівня рідини, що міститься в ньому. Іншими словами, рушійною силою для потоку не є тяжіння і дозування не залежить від орієнтації контейнера, а може відбуватися навіть з контейнера, який стоїть у вертикальному положенні з шийкою у найвищому положенні. Контейнер (1), показаний на фіг.2 (а) і 3 (а), лежить горизонтально, що може бути вигідним в разі, коли він має бути встановлений на дозуючий пристрій, який потім поміщають в шауі або в звичайний холодильник. З технічних причин, контейнер часто повинен бути вісесиметричним, так що кутова орієнтація його при установці на пристрій повинна повністю покладатися на ділянки з вирізами кришки (8) і на засіб (22) для встановлення кришки дозуючого пристрою. Якщо не вісесиметричний контейнер може бути використаний, то йому може допомогти система ділянки з вирізами для подальшого 5 UA 110950 C2 5 10 15 20 25 30 35 40 45 50 55 60 полегшення правильного кутового позиціонування контейнера в пристрої. Наприклад, контейнер може мати плоску поверхню на боці ділянки з вирізами кришки. Цей варіант, однак, вимагає ретельної орієнтації кришки по відношенню до контейнера, що не є практичним. Контейнер переважно являє собою контейнер з мішком, що має гнучкий складаний внутрішній мішок (1В), що розміщений в зовнішньому контейнері (1A), з проміжком або зазором (1С) між двома шарами. Приклади контейнера з мішком, які є особливо прийнятними для даного винаходу, розкриті в ЕР2146832, ЕР2148770, ЕР2165968, ЕР2152494, ЕР2152486, ЕР2148771. Стиснений газ, який введено крізь, щонайменше, один отвір, з'єднаний з проміжком між внутрішнім і зовнішнім шарами (1В, 1A), причому зазначений отвір розміщений в безпосередній близькості до шийки контейнера паралельно осі контейнера і сполучається з газовим отвором (15В) кришки, який тому повинен бути розташований на зовнішньому краю кришки, як показано на фіг. 1. Дозуючий стовбур простягнений у внутрішній простір контейнера не є необхідним, оскільки зминання внутрішнього мішка (1В) гарантує, що рідина постійно знаходиться в контакті з дозуючим отвором (10В) кришки, незалежно від орієнтації контейнера. Традиційні дозуючі контейнери, що працюють під тиском, в яких стиснений газ вводять безпосередньо в об'ємі, що має рідина, також можуть бути забезпечені кришкою відповідно до даного винаходу. Такі контейнери потребують дозуючого стовбура, що сполучається з дозуючим отвором (10В) та простягнений у внутрішній простір контейнера, так що отвір стовбура, розташований на дні контейнера, постійно занурений в рідину, щоб забезпечити належне дозування навіть, коли контейнер майже порожній. Дозуючий стовбур може бути вже передбачений в кришці і той же пристрій, як показано на фіг. 2, для контейнера з мішком можуть бути використаний. Альтернативно, дозуючий стовбур повинен бути введений кінцевим користувачем, що є менш привабливим, так як така операція не є простою. Незалежно від типу дозуючого контейнера під тиском, що використовується, рідина для дозування є переважно напоєм, зокрема газованим напоєм, переважно содовим напоєм чи пивом. У переважному варіанті здійснення, шийка виконана з ребордою, яка простягнена радіально на частині або на всій периферії шийки, так що нижній обід (17) кришки лежить поруч або навіть контактує, з зазначеною ребордою, коли кришка знаходиться на шийці контейнера. Коли кришка знаходиться на місці, реборда закриває відкритий бік будь-якого прорізу (22В) кришки, таким чином, визначаючи глухий отвір, який має периметр, визначений на одному боці ребордою, а на решті частини периметра геометрією прорізу, і його глибина триває до стінки горловини контейнера. При такій геометрії, точність зачеплення контейнера у його належному кутовому положенні, додатково посилена. Втілення пристрою відповідно до даного винаходу і прийнятного для встановлення контейнера, забезпеченого кришкою, яка обговорювалась вище, схематично показане на фіг.2 і 3. Бокові види на фіг. 2 (г) і 3 (г) представлені з контейнером (1), встановленим на дозуючому пристрої. Пристрій відповідно до даного винаходу містить: (а) утримуючу частину (201), яка має засіб (21) для утримування корпуса зазначеного контейнера, і засіб (22) для встановлення кришки (8) контейнера (1), і (б) дозуючу частину (202), що містить першу трубку (15A), придатну для введення в зазначений перший зміщений отвір (15В) кришки (8) для сполучення з внутрішнім простором контейнера. Дозуюча частина (202) рухомо з'єднана з утримуючою частиною (201) для переміщення з першого положення завантаження, яке дозволяє встановлення контейнера (1) на пристрій (2), у друге дозуюче положення, яке дозволяє дозування рідини, що міститься в контейнері. Засіб (22) для встановлення кришки має ділянку з виїмками, що містить щонайменше один зубець (22A), який стикується з ділянкою з вирізами кришки (8). У втіленні, представленому на фіг.2 і 3, дозуюча частина (202) має дві наступні трубки (10А, 15A): - газову трубку (15A), прийнятну для введення у перший зміщений отвір (15В) кришки (8), щоб сполучати внутрішній простір контейнера з джерелом (29) стисненого газу, а також - дозуючу трубку (10A), прийнятну для введення у другий отвір (10В) кришки (8), для сполучення об'єму, що містить рідину, з навколишнім середовищем. Очевидно, що дозуюча частина (202) може мати більше двох трубок для з'єднання з більш, ніж двома отворами кришки (8), якщо кришка є не вісесиметричною. Дозуюча частина (202) рухомо з'єднана з утримуючою частиною (201) для переміщення з першого положення завантаження, в якому дозволяється встановлення контейнера (1) на пристрій (2), в друге положення дозування, в якому дозволяється дозування рідини, що міститься в контейнері. Варіант, зображений на фіг.2 і 3, містить рейки для лінійного переміщення дозуючої частини (202) з першого положення завантаження (див. фіг.2) у друге, 6 UA 110950 C2 5 10 15 20 25 30 35 40 45 50 55 60 положення дозування (див. фіг.3). Альтернативні варіанти втілень є можливими і даний винахід не обмежується будь-яким окремим рішенням. Наприклад, дозуюча частина (202) може бути встановлена на шарнірах, які дозволяють її переміщення з першого в друге положення шляхом повороту її навколо шарнірів. В цьому втіленні необхідно бути обережним, щоб траєкторія дозуючої трубки (10A) і газової трубки (15A) забезпечували коректне введення у відповідний дозуючий (10В) і газовий (15В) отвори кришки (8). Засіб (22) для встановлення кришки в пристрій за даним винаходом має ділянку з виїмками, яка містить щонайменше один зубець (22A), що стикується з, щонайменше, однією виїмкою (22В) кришки (див. фіг. 1 (а)). Засіб (22) для встановлення кришки, показаний на фігурах 2 і 3, має два зубця (22A) і одну виїмку (18A), що стикується з, щонайменше, одним зубцем (18В) і двома виїмками (22В) ділянки з виїмками кришки (8), показаної на фіг. 1 (б). Більше зубців (22A) та виїмок (18A) може бути передбачено у засобі для встановлення кришки, коли вони стикуються на ділянці з виїмками кришки (8). Переважно, краї ділянки з виїмками пристрою є скіснозрізаними, щоб полегшити введення зубців (22А, 18В) у відповідні виїмки (18А, 22В). Дві ділянки з виїмками не обов'язково містять зубець, що стикується з кожною виїмкою, а можливо, що, щонайменше, один зубець стикується з відповідною виїмкою для забезпечення однієї кутової орієнтації. Наприклад, відсутність зубця для стикування з існуючою виїмкою не загрожує обмеженню, накладеному парою зубець-виїмка, що стикуються. Але, переважно, щоб кожна виїмка однієї ділянки з виїмками знаходив свій спарюваний зубець на іншій ділянці з виїмками. Газову трубку (15A) з'єднують з джерелом (29) стисненого газу, яке може бути помпою, як показано на фіг. 2 і 3, або будь-яким іншим засобом, відомим в даній області для нагнітання газу або для зберігання стисненого газу в замкнутому просторі, наприклад, в контейнері під тиском або адсорбованим на носії. Кінець газової трубки (15A) повинен бути досить твердим і гострим, щоб пробивати газовий отвір (15В), який може бути герметизований на фабриці з гігієнічних міркувань, шляхом взаємного переміщення дозуючої (202) і утримуючої (201) частин пристрою в друге дозуюче положення. Дозуюча трубка (10A) є відкритою для навколишнього середовища з краном (35) на одному кінці для регулювання потоку рідини з контейнера. Інший кінець дозуючої трубки також є досить твердим і гострим, щоб відкрити герметизований дозуючий отвір (10В) при переміщенні дозуючої частини з першого положення завантаження у друге дозуюче положення (порівняйте фіг. 2 і 3). Утримуюча частина (201) має опорний засіб (22) для встановлення та підтримки кришки (8) контейнера (1) і будь-який інший засіб (21) для міцного утримування контейнера в потрібному положенні. На фігурах 2 і 3 засіб (21) представлений у вигляді, по суті, напівциліндричної опори для утримання корпусу контейнера, але будь-які інші конструкції можуть бути застосовані і це не є критичним для даного винаходу. Утримуюча частина (201), може бути такою, що може відокремлюватися в різних частинах для спрощення установки контейнера або може бути виконана як одна частина з достатньо великим отвором для забезпечення можливості введення контейнера на підтримуючий засіб (21, 22). Незалежно від того, чи є утримуюча частина такою, що може розділятися, чи ні, і чи будуть дві частини утримуючої частини такими, що повністю відокремлюються або з'єднані петлями або будь-яким іншим засобом, це не є критичним і всі ці варіанти можуть бути частиною даного винаходу. У переважному втіленні, показаному на фіг.2 і 3, де ділянка з виїмками засобу (22) для встановлення кришки пристрою містить щонайменше одну виїмку (18A), оточену, щонайменше, двома зубцями (22A), натискна кнопка (23) може бути передбачена у нижній частині виїмки (18A) і з'єднана з перемикачем (28) електричного кола пристрою, наприклад, для включення помпи (29). При розташуванні контейнера в правильному кутовому положенні кришки з зубцем (18В), щільно установленим в виїмці (18A) засобу (22) для встановлення кришки, зубець (18В) кришки натискає на кнопку (23), яка перекриває електричний ланцюг пристрою і дозволяє його активацію. У цьому втіленні, не можливо активувати пристрій, якщо контейнер, не встановлений з правильною кутовою орієнтацією , як показано на Фіг.2 (с) і 3(с). Потужність може подаватися мережею, акумулятором або будь-яким іншим джерелом енергії, відомим фахівцям у даній галузі техніки, таким як сонячний елемент або генератор. В іншому варіанті зубець (18В) кришки може бути забезпечений штрих-кодом, або будь-якою іншою системою ідентифікації, а виїмку (18A) засобу (22) для встановлення кришки може бути забезпечено засобом зчитування інформації, яка застосовується на зубці (18В) кришки, і в передній частині пристрою може бути передбачений дисплей для чіткої ідентифікації типу контейнера і рідини, що міститься в ньому, який встановлений в пристрої. Наприклад, він може ідентифікувати знак пива, харчову інформацію, таку як вміст спирту, вміст цукру, рік виготовлення, дату споживання, тощо. Крім того, штрих-код може бути забезпечений в будьякому фіксованому положенні на острішку (111) кришки відносно до, щонайменше, однієї виїмки 7 UA 110950 C2 (22В), що гарантує, що, коли контейнер правильно завантажений на пристрої, то штриховий код обов'язково звернений до зчитувача штрих-коду. ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 60 1. Кришка (8) для закривання отвору (5) дозуючого контейнера, що діє під тиском, яка має зовнішній корпус, який складається з: (а) суттєво плоскої бази (110), що має першу зовнішню основну поверхню (110out) і другу внутрішню основну поверхню (110in), відокремлену від зовнішньої поверхні товщиною бази, причому база має перший отвір (15В), крізь який зовнішня поверхня (110out) сполучається з можливістю пропускання плинного середовища із внутрішньою поверхнею (110in) і який зміщено від центроїди бази (110), і (б) зовнішнього периферійного циліндричного корпуса (111), який виступає від периферії внутрішньої поверхні (110in) і утворює нижній край (17), причому периферійний циліндричний корпус (111) призначено для оточення і для герметичної фіксації кришки (8) на отворі (5) дозуючого контейнера, що діє під тиском; яка відрізняється тим, що має защіпний засіб для встановлення кришки на дозуючий контейнер, що діє під тиском, а нижній край (17) кришки має щонайменше одну виїмку (22В). 2. Кришка за п. 1, яка відрізняється тим, що має другий отвір (10В), крізь який зовнішня поверхня (110out) сполучається з можливістю пропускання плинного середовища із внутрішньою поверхнею (110in) та який призначено для встановлення дозуючої трубки (10А), причому перший та/або другий отвори (15В, 10В) звужено в напрямку циліндричного корпуса (111) на щонайменше частині товщини бази. 3. Кришка за п. 1 або 2, яка відрізняється тим, що нижній край має щонайменше дві виїмки (22В), розділені щонайменше однією частиною (18В) циліндричного корпуса (111). 4. Кришка за п. 1, яка відрізняється тим, що щонайменше одна виїмка (22В) на нижньому краї (17) має висоту 1-20 мм і ширину по окружності 1,5-20 мм. 5. Кришка за п. 3 або 4, яка відрізняється тим, що щонайменше одна частина (18В) циліндричного корпуса (111) має штрих-код або будь-який інший засіб інформації, що містить інформацію, яка стосується контейнера та/або рідини, що міститься в ньому. 6. Кришка за будь-яким одним з попередніх пунктів, яка відрізняється тим, що має засіб герметизації. 7. Контейнер (1), який відрізняється тим, що має кришку за будь-яким з попередніх пунктів. 8. Контейнер за п. 7, який відрізняється тим, що є по суті вісесиметричним, за винятком кришки. 9. Контейнер за п. 7 або 8, який відрізняється тим, що є контейнером з вкладишем у формі мішка. 10. Дозуючий пристрій (2), призначений для встановлення дозуючого контейнера (1), що діє під тиском, і для дозування рідини, що міститься в контейнері, який має корпус, шийку (5) і кришку (8) за будь-яким одним з пунктів1-5, і дозуючий пристрій (2) має: (а) приймальну частину (201), яка має засіб (21) для встановлення корпуса контейнера і засіб (22) для встановлення кришки (8) контейнера (1), і (б) дозуючу частину (202), яка має першу трубку (15А) для введення в перший зміщений отвір (15В) кришки (8), з якою сполучається з можливістю пропускання плинного середовища у внутрішній простір контейнера, причому, дозуючу частину (202) рухомо з'єднано з приймальною частиною (201) для переміщення з першого положення завантаження, в якому можливе встановлення дозуючого контейнера (1) у пристрій (2), у друге дозуюче положення, в якому можливе дозування рідини, що міститься в контейнері, який відрізняється тим, що засіб (22) для встановлення кришки має щонайменше один виступ (22А), призначений сполучатись із щонайменше однією виїмкою (22В) кришки (8). 11. Дозуючий пристрій за п. 10, який відрізняється тим, що дозуюча частина (202) має другу трубку (10А) для введення в другий отвір (10В) кришки (8) за п. 4 або 5 для того, щоб внутрішній простір контейнера сполучався з навколишнім середовищем, а першу зміщену трубку (15А) призначено для того, щоб внутрішній простір контейнера сполучався із джерелом (29) стисненого газу. 12. Дозуючий пристрій за п. 11, який відрізняється тим, що друга трубка (10А) має клапан (35) для регулювання потоку крізь нього. 13. Дозуючий пристрій за будь-яким одним з пп. 10-12, який відрізняється тим, що засіб (22) для встановлення кришки має щонайменше два виступи (22А), розділених виїмкою (18А), яка 8 UA 110950 C2 5 10 має кнопку (23), натискання якої приводить до замикання електричного контуру (28), що уможливлює живлення пристрою, та/або засіб для зчитування штрих-коду, з'єднаний із дисплеєм для відображення щонайменше частини інформації, що міститься у штрих-коді, розміщеному на нижньому краю (17) кришки (8) контейнера навпроти засобу для зчитування штрих-коду, коли щонайменше одну виїмку (22В) кришки уведено в сполучення із щонайменше одним виступом (22А) засобу (22) для встановлення кришки. 14. Дозуючий пристрій за будь-яким одним з пп. 10-13, який відрізняється тим, що кінці першої трубки (15А) і другої трубки (10А), якщо така є, є досить твердими і гострими, щоб проникнути у відповідні перший отвір (15В) і другий отвір (10В), якщо такий є, кришки (8) контейнера при встановленні на пристрій, після переміщення дозуючої частини пристрою в його друге дозуюче положення. 15. Дозуючий агрегат, який має: (а) контейнер (1) за будь-яким одним з пп. 7-9 і (б) дозуючий пристрій за будь-яким одним з пп. 10-14. 9 UA 110950 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
