Спосіб відбійки гірських порід

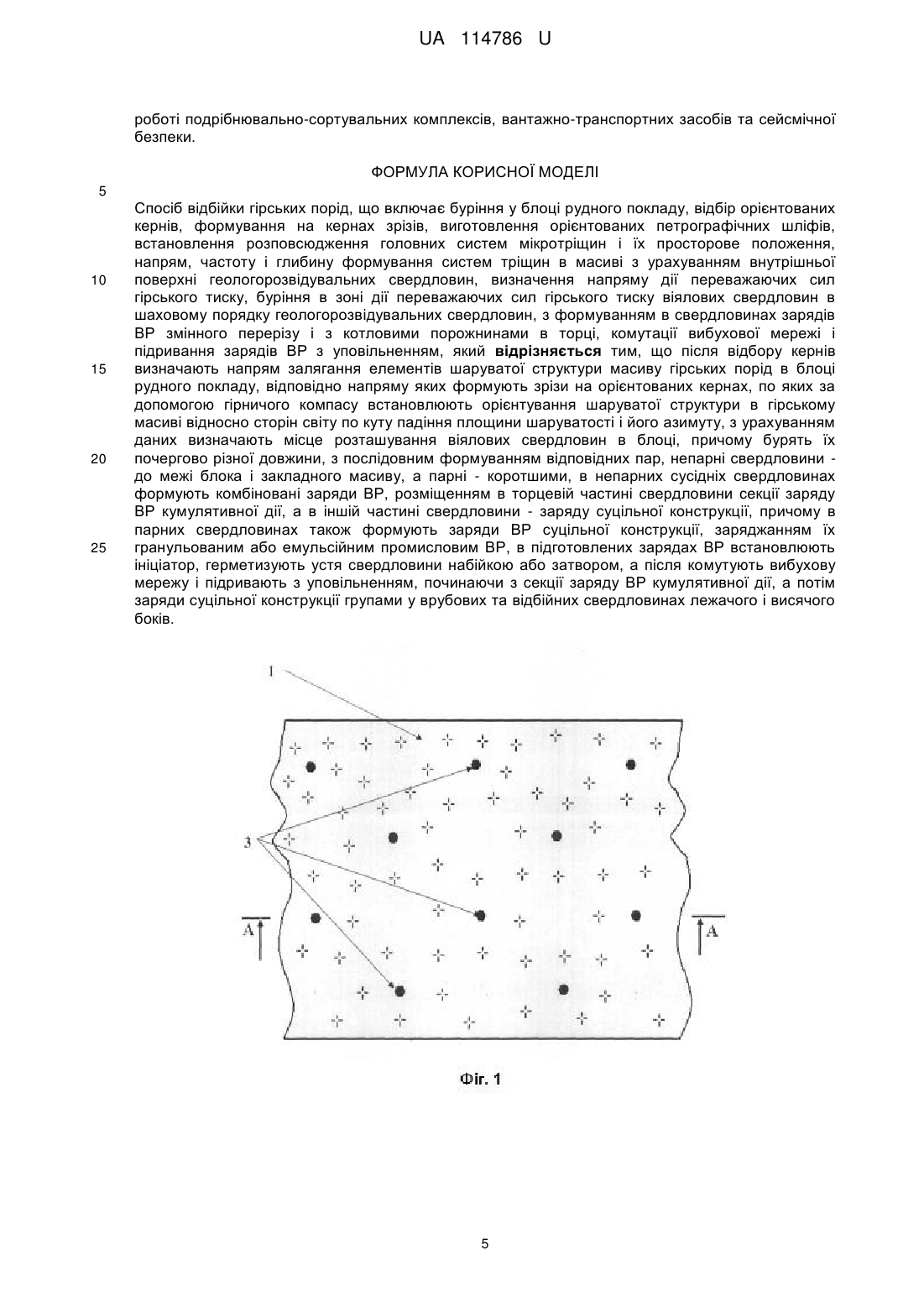

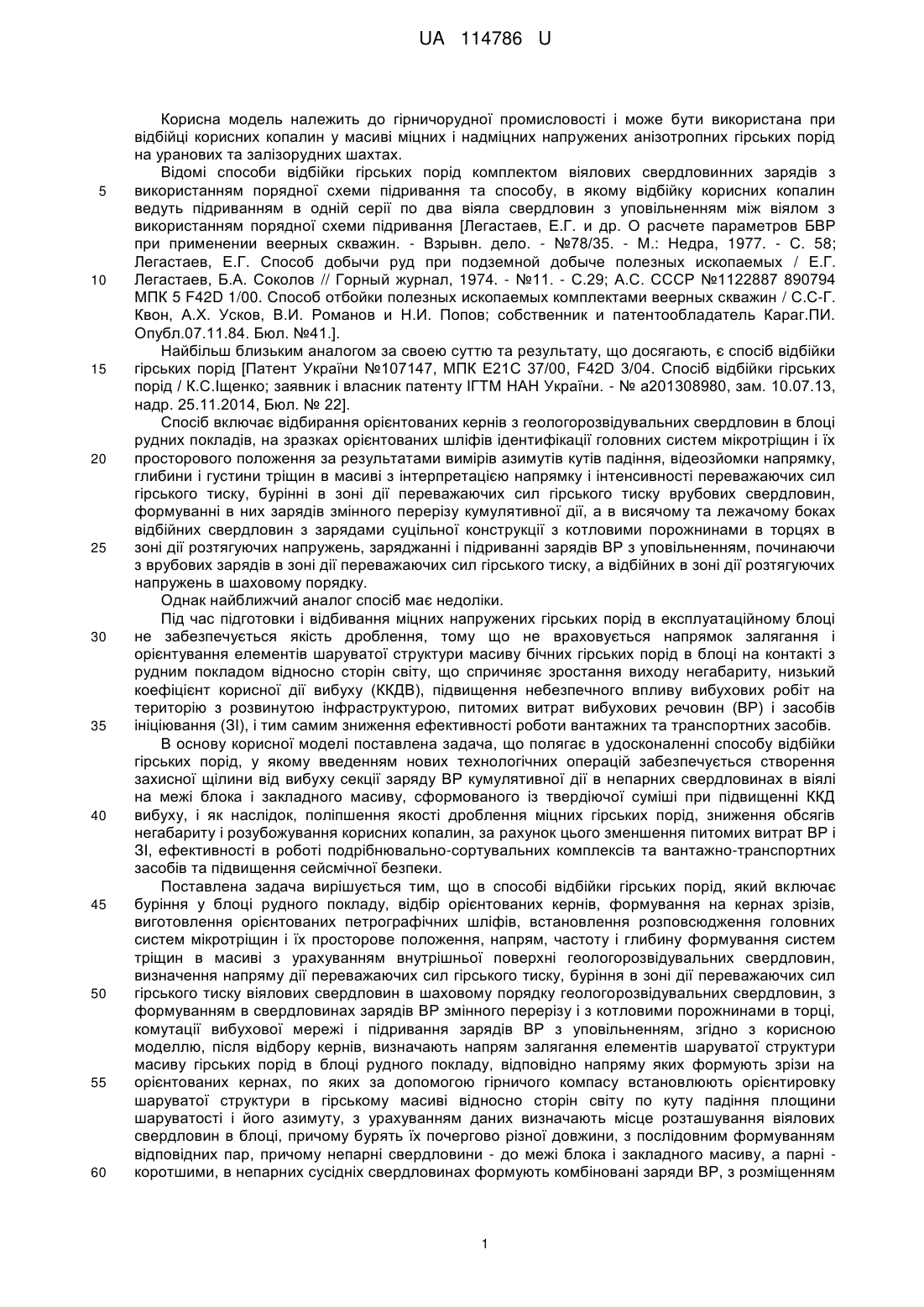

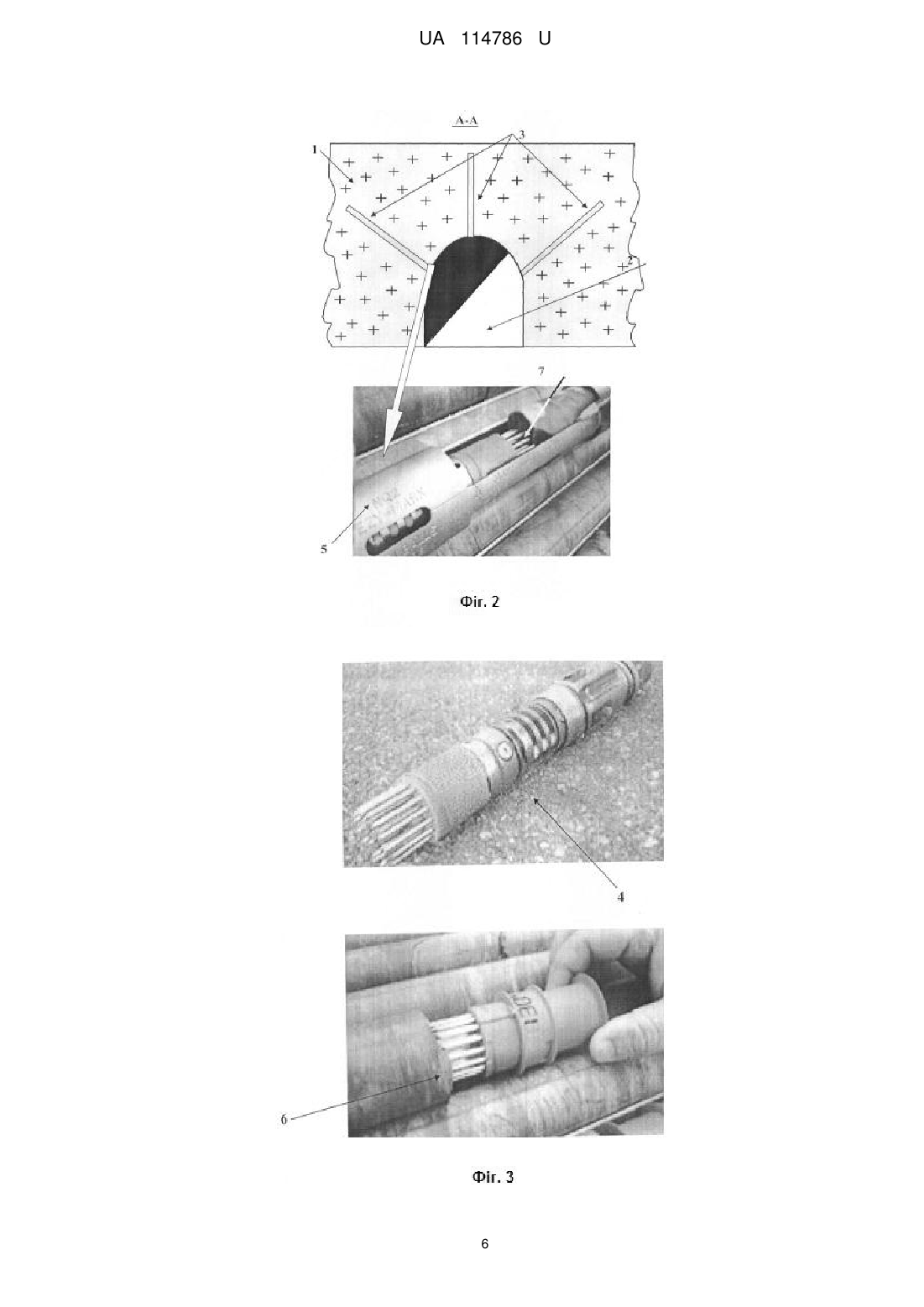

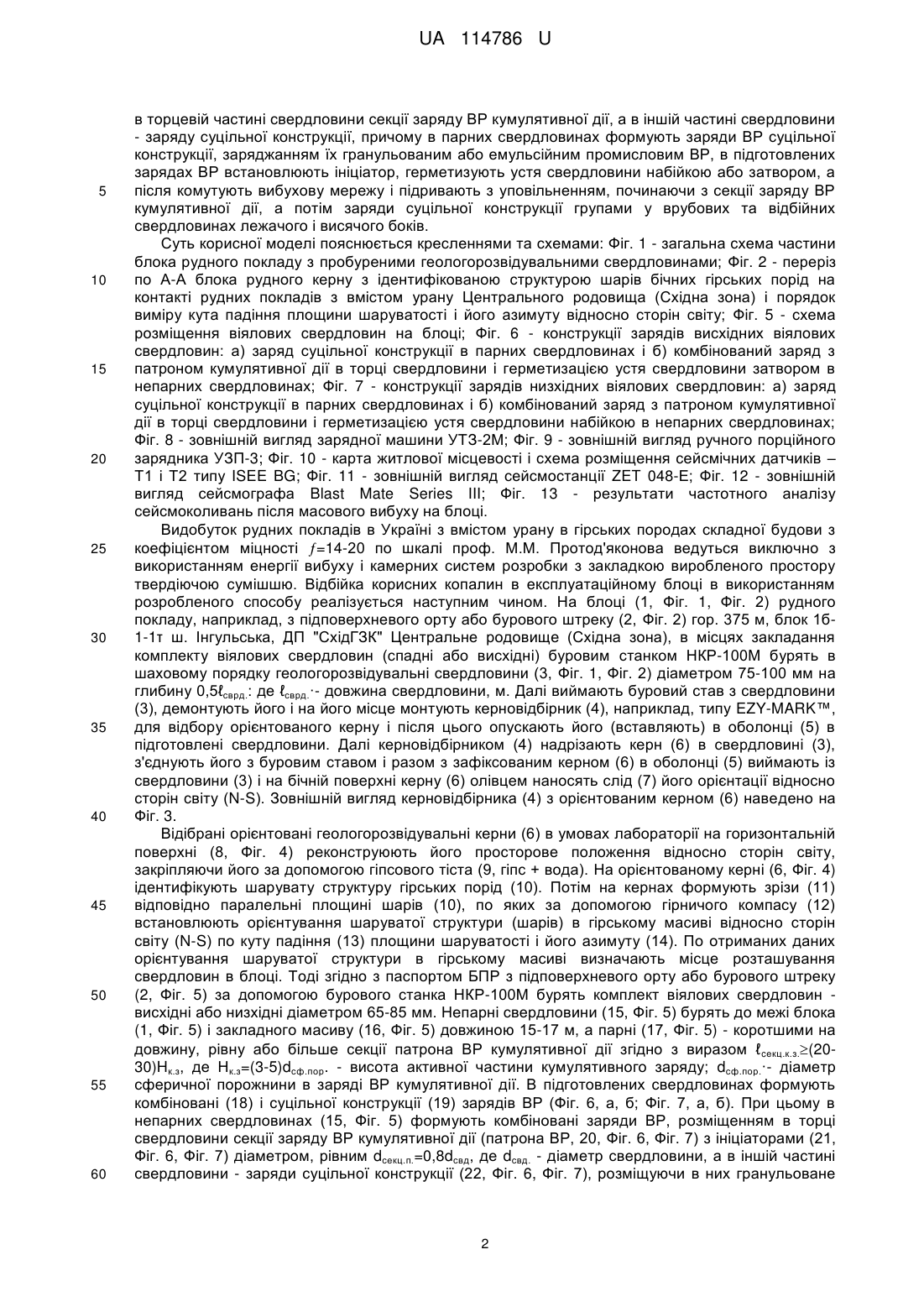

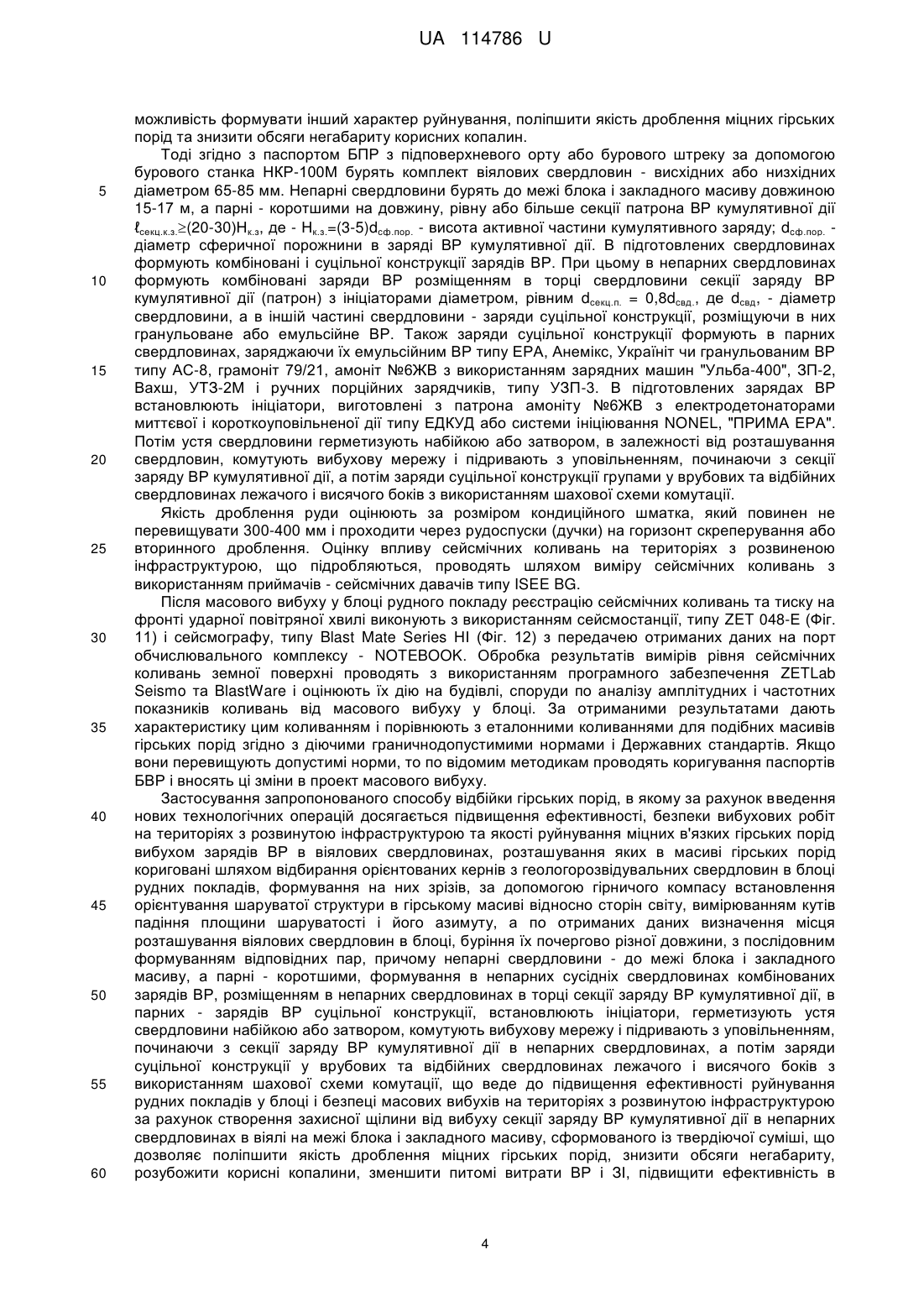

Реферат: Спосіб відбійки гірських порід включає буріння у блоці рудного покладу, відбір орієнтованих кернів, формування на кернах зрізів, виготовлення орієнтованих петрографічних шліфів, встановлення розповсюдження головних систем мікротріщин і їх просторове положення, напрям, частоту і глибину формування систем тріщин в масиві з урахуванням внутрішньої поверхні геологорозвідувальних свердловин, визначення напряму дії переважаючих сил гірського тиску, буріння в зоні дії переважаючих сил гірського тиску віялових свердловин в шаховому порядку геологорозвідувальних свердловин, з формуванням в свердловинах зарядів ВР змінного перерізу і з котловими порожнинами в торці, комутації вибухової мережі і підривання зарядів ВР з уповільненням. Після відбору кернів, визначають напрям залягання елементів шаруватої структури масиву гірських порід в блоці рудного покладу. Відповідно напряму яких формують зрізи на орієнтованих кернах, по яких за допомогою гірничого компасу встановлюють орієнтування шаруватої структури в гірському масиві відносно сторін світу по куту падіння площини шаруватості і його азимуту. З урахуванням даних визначають місце розташування віялових свердловин в блоці, причому бурять їх почергово різної довжини, з послідовним формуванням відповідних пар, непарні свердловини - до межі блока і закладного масиву, а парні - коротшими. В непарних сусідніх свердловинах формують комбіновані заряди ВР, розміщенням в торцевій частині свердловини секції заряду ВР кумулятивної дії, а в іншій частині свердловини - заряду суцільної конструкції. В парних свердловинах також формують заряди ВР суцільної конструкції, заряджанням їх гранульованим або емульсійним промисловим ВР, в підготовлених зарядах ВР встановлюють ініціатор, герметизують устя свердловини набійкою або затвором, а після комутують вибухову мережу і підривають з уповільненням, починаючи з секції заряду ВР кумулятивної дії, а потім заряди суцільної конструкції групами у врубових та відбійних свердловинах лежачого і висячого боків. UA 114786 U (54) СПОСІБ ВІДБІЙКИ ГІРСЬКИХ ПОРІД UA 114786 U UA 114786 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничорудної промисловості і може бути використана при відбійці корисних копалин у масиві міцних і надміцних напружених анізотропних гірських порід на уранових та залізорудних шахтах. Відомі способи відбійки гірських порід комплектом віялових свердловинних зарядів з використанням порядної схеми підривання та способу, в якому відбійку корисних копалин ведуть підриванням в одній серії по два віяла свердловин з уповільненням між віялом з використанням порядної схеми підривання [Легастаев, Е.Г. и др. О расчете параметров БВР при применении веерных скважин. - Взрывн. дело. - №78/35. - М.: Недра, 1977. - С. 58; Легастаев, Е.Г. Способ добычи руд при подземной добыче полезных ископаемых / Е.Г. Легастаев, Б.А. Соколов // Горный журнал, 1974. - №11. - С.29; А.С. СССР №1122887 890794 МПК 5 F42D 1/00. Способ отбойки полезных ископаемых комплектами веерных скважин / С.С-Г. Квон, А.Х. Усков, В.И. Романов и Н.И. Попов; собственник и патентообладатель Караг.ПИ. Опубл.07.11.84. Бюл. №41.]. Найбільш близьким аналогом за своею суттю та результату, що досягають, є спосіб відбійки гірських порід [Патент України №107147, МПК Е21С 37/00, F42D 3/04. Спосіб відбійки гірських порід / К.С.Іщенко; заявник і власник патенту ІГТМ НАН України. - № а201308980, зам. 10.07.13, надр. 25.11.2014, Бюл. № 22]. Спосіб включає відбирання орієнтованих кернів з геологорозвідувальних свердловин в блоці рудних покладів, на зразках орієнтованих шліфів ідентифікації головних систем мікротріщин і їх просторового положення за результатами вимірів азимутів кутів падіння, відеозйомки напрямку, глибини і густини тріщин в масиві з інтерпретацією напрямку і інтенсивності переважаючих сил гірського тиску, бурінні в зоні дії переважаючих сил гірського тиску врубових свердловин, формуванні в них зарядів змінного перерізу кумулятивної дії, а в висячому та лежачому боках відбійних свердловин з зарядами суцільної конструкції з котловими порожнинами в торцях в зоні дії розтягуючих напружень, заряджанні і підриванні зарядів ВР з уповільненням, починаючи з врубових зарядів в зоні дії переважаючих сил гірського тиску, а відбійних в зоні дії розтягуючих напружень в шаховому порядку. Однак найближчий аналог спосіб має недоліки. Під час підготовки і відбивання міцних напружених гірських порід в експлуатаційному блоці не забезпечується якість дроблення, тому що не враховується напрямок залягання і орієнтування елементів шаруватої структури масиву бічних гірських порід в блоці на контакті з рудним покладом відносно сторін світу, що спричиняє зростання виходу негабариту, низький коефіцієнт корисної дії вибуху (ККДВ), підвищення небезпечного впливу вибухових робіт на територію з розвинутою інфраструктурою, питомих витрат вибухових речовин (ВР) і засобів ініціювання (ЗІ), і тим самим зниження ефективності роботи вантажних та транспортних засобів. В основу корисної моделі поставлена задача, що полягає в удосконаленні способу відбійки гірських порід, у якому введенням нових технологічних операцій забезпечується створення захисної щілини від вибуху секції заряду ВР кумулятивної дії в непарних свердловинах в віялі на межі блока і закладного масиву, сформованого із твердіючої суміші при підвищенні ККД вибуху, і як наслідок, поліпшення якості дроблення міцних гірських порід, зниження обсягів негабариту і розубожування корисних копалин, за рахунок цього зменшення питомих витрат ВР і ЗІ, ефективності в роботі подрібнювально-сортувальних комплексів та вантажно-транспортних засобів та підвищення сейсмічної безпеки. Поставлена задача вирішується тим, що в способі відбійки гірських порід, який включає буріння у блоці рудного покладу, відбір орієнтованих кернів, формування на кернах зрізів, виготовлення орієнтованих петрографічних шліфів, встановлення розповсюдження головних систем мікротріщин і їх просторове положення, напрям, частоту і глибину формування систем тріщин в масиві з урахуванням внутрішньої поверхні геологорозвідувальних свердловин, визначення напряму дії переважаючих сил гірського тиску, буріння в зоні дії переважаючих сил гірського тиску віялових свердловин в шаховому порядку геологорозвідувальних свердловин, з формуванням в свердловинах зарядів ВР змінного перерізу і з котловими порожнинами в торці, комутації вибухової мережі і підривання зарядів ВР з уповільненням, згідно з корисною моделлю, після відбору кернів, визначають напрям залягання елементів шаруватої структури масиву гірських порід в блоці рудного покладу, відповідно напряму яких формують зрізи на орієнтованих кернах, по яких за допомогою гірничого компасу встановлюють орієнтировку шаруватої структури в гірському масиві відносно сторін світу по куту падіння площини шаруватості і його азимуту, з урахуванням даних визначають місце розташування віялових свердловин в блоці, причому бурять їх почергово різної довжини, з послідовним формуванням відповідних пар, причому непарні свердловини - до межі блока і закладного масиву, а парні коротшими, в непарних сусідніх свердловинах формують комбіновані заряди ВР, з розміщенням 1 UA 114786 U 5 10 15 20 25 30 35 40 45 50 55 60 в торцевій частині свердловини секції заряду ВР кумулятивної дії, а в іншій частині свердловини - заряду суцільної конструкції, причому в парних свердловинах формують заряди ВР суцільної конструкції, заряджанням їх гранульованим або емульсійним промисловим ВР, в підготовлених зарядах ВР встановлюють ініціатор, герметизують устя свердловини набійкою або затвором, а після комутують вибухову мережу і підривають з уповільненням, починаючи з секції заряду ВР кумулятивної дії, а потім заряди суцільної конструкції групами у врубових та відбійних свердловинах лежачого і висячого боків. Суть корисної моделі пояснюється кресленнями та схемами: Фіг. 1 - загальна схема частини блока рудного покладу з пробуреними геологорозвідувальними свердловинами; Фіг. 2 - переріз по А-А блока рудного керну з ідентифікованою структурою шарів бічних гірських порід на контакті рудних покладів з вмістом урану Центрального родовища (Східна зона) і порядок виміру кута падіння площини шаруватості і його азимуту відносно сторін світу; Фіг. 5 - схема розміщення віялових свердловин на блоці; Фіг. 6 - конструкції зарядів висхідних віялових свердловин: а) заряд суцільної конструкції в парних свердловинах і б) комбінований заряд з патроном кумулятивної дії в торці свердловини і герметизацією устя свердловини затвором в непарних свердловинах; Фіг. 7 - конструкції зарядів низхідних віялових свердловин: а) заряд суцільної конструкції в парних свердловинах і б) комбінований заряд з патроном кумулятивної дії в торці свердловини і герметизацією устя свердловини набійкою в непарних свердловинах; Фіг. 8 - зовнішній вигляд зарядної машини УТЗ-2М; Фіг. 9 - зовнішній вигляд ручного порційного зарядника УЗП-3; Фіг. 10 - карта житлової місцевості і схема розміщення сейсмічних датчиків – Т1 і Т2 типу ISEE BG; Фіг. 11 - зовнішній вигляд сейсмостанції ZET 048-Е; Фіг. 12 - зовнішній вигляд сейсмографа Blast Mate Series III; Фіг. 13 - результати частотного аналізу сейсмоколивань після масового вибуху на блоці. Видобуток рудних покладів в Україні з вмістом урану в гірських породах складної будови з коефіцієнтом міцності =14-20 по шкалі проф. М.М. Протод'яконова ведуться виключно з використанням енергії вибуху і камерних систем розробки з закладкою виробленого простору твердіючою сумішшю. Відбійка корисних копалин в експлуатаційному блоці в використанням розробленого способу реалізується наступним чином. На блоці (1, Фіг. 1, Фіг. 2) рудного покладу, наприклад, з підповерхневого орту або бурового штреку (2, Фіг. 2) гор. 375 м, блок 1б1-1τ ш. Інгульська, ДП "СхідГЗК" Центральне родовище (Східна зона), в місцях закладання комплекту віялових свердловин (спадні або висхідні) буровим станком НКР-100М бурять в шаховому порядку геологорозвідувальні свердловини (3, Фіг. 1, Фіг. 2) діаметром 75-100 мм на глибину 0,5ℓсврд.: де ℓсврд.·- довжина свердловини, м. Далі виймають буровий став з свердловини (3), демонтують його і на його місце монтують керновідбірник (4), наприклад, типу EZY-MARK™, для відбору орієнтованого керну і після цього опускають його (вставляють) в оболонці (5) в підготовлені свердловини. Далі керновідбірником (4) надрізають керн (6) в свердловині (3), з'єднують його з буровим ставом і разом з зафіксованим керном (6) в оболонці (5) виймають із свердловини (3) і на бічній поверхні керну (6) олівцем наносять слід (7) його орієнтації відносно сторін світу (N-S). Зовнішній вигляд керновідбірника (4) з орієнтованим керном (6) наведено на Фіг. 3. Відібрані орієнтовані геологорозвідувальні керни (6) в умовах лабораторії на горизонтальній поверхні (8, Фіг. 4) реконструюють його просторове положення відносно сторін світу, закріпляючи його за допомогою гіпсового тіста (9, гіпс + вода). На орієнтованому керні (6, Фіг. 4) ідентифікують шарувату структуру гірських порід (10). Потім на кернах формують зрізи (11) відповідно паралельні площині шарів (10), по яких за допомогою гірничого компасу (12) встановлюють орієнтування шаруватої структури (шарів) в гірському масиві відносно сторін світу (N-S) по куту падіння (13) площини шаруватості і його азимуту (14). По отриманих даних орієнтування шаруватої структури в гірському масиві визначають місце розташування свердловин в блоці. Тоді згідно з паспортом БПР з підповерхневого орту або бурового штреку (2, Фіг. 5) за допомогою бурового станка НКР-100М бурять комплект віялових свердловин висхідні або низхідні діаметром 65-85 мм. Непарні свердловини (15, Фіг. 5) бурять до межі блока (1, Фіг. 5) і закладного масиву (16, Фіг. 5) довжиною 15-17 м, а парні (17, Фіг. 5) - коротшими на довжину, рівну або більше секції патрона ВР кумулятивної дії згідно з виразом ℓ cекц.к.з.(2030)Hк.з, де Нк.з=(3-5)dсф.пор. - висота активної частини кумулятивного заряду; dсф.пор.·- діаметр сферичної порожнини в заряді ВР кумулятивної дії. В підготовлених свердловинах формують комбіновані (18) і суцільної конструкції (19) зарядів ВР (Фіг. 6, а, б; Фіг. 7, а, б). При цьому в непарних свердловинах (15, Фіг. 5) формують комбіновані заряди ВР, розміщенням в торці свердловини секції заряду ВР кумулятивної дії (патрона ВР, 20, Фіг. 6, Фіг. 7) з ініціаторами (21, Фіг. 6, Фіг. 7) діаметром, рівним dсекц.п.=0,8dсвд, де dсвд. - діаметр свердловини, а в іншій частині свердловини - заряди суцільної конструкції (22, Фіг. 6, Фіг. 7), розміщуючи в них гранульоване 2 UA 114786 U 5 10 15 20 25 30 35 40 45 50 55 або емульсійне ВР. Також заряди суцільної конструкції (19, Фіг. 6, Фіг. 7) формують в парних свердловинах, заряджаючи їх емульсійним ВР типу ЕРА, Анемікс, Україніт чи гранульованим ВР типу АС-8, грамоніт 79/21, амоніт №6ЖВ з використанням зарядних машин, наприклад, типу "Ульба-400", ЗП- 2, Вахш, УТЗ-2М (Фіг. 8) і ручних порційних зарядників, наприклад, типу УЗП-3 (Фіг. 9). В підготовлених зарядах ВР встановлюють ініціатори (23, Фіг. 6, Фіг. 7), виготовлені з патрона амоніту №6ЖВ з електродетонаторами миттєвої і короткоуповільненої дії типу ЕДКУД або системи ініціювання NONEL, "ПРИМА ЕРА". Потім устя свердловини герметизують набійкою (24, Фіг. 6, Фіг. 7) або затвором (25, Фіг. 6, Фіг. 7) і комутують вибухову мережу. Заряджені свердловини комутують в групи, починаючи із секції зарядів ВР кумулятивної дії у непарних віялових свердловинах (15, Фіг. 5), а потім заряди суцільної конструкції, як у парних, так і не парних свердловинах (17, Фіг. 5). В першу чергу врубові заряди, а потім відбійні у свердловинах віяла лежачого і висячого боку з використанням шахової схеми комутації. Підготовлену мережу підключають до вибухової станції і підривають заряди з уповільненням. В першу чергу ініціюють секцію заряду ВР кумулятивної дії у непарних віялових свердловинах, від дії якої формується мережа захисних порожнин (26, Фіг. 5) в межах рудного покладу і закладного масиву, а потім з уповільненням в шаховому порядку врубові та відбійні заряди суцільної конструкції у віялах як в лежачому, так і у висячому боках відбиваємого крутоспадного рудного покладу. Якість дроблення руди оцінюють за розміром кондиційного шматка, який повинен не перевищувати 300-400 мм і проходити через рудоспуски (дучки) на горизонт скреперування або вторинного дроблення. Оцінку впливу сейсмічних коливань на територіях з розвиненою інфраструктурою, що підробляються, проводять шляхом виміру сейсмічних коливань з використанням приймачів - сейсмічних давачів типу ISEE BG. Їх розміщують на земній поверхні в точках Т1 і Т2 (27-Т1 i 28-Т2, Фіг. 10). Після масового вибуху у блоці рудного покладу реєстрацію сейсмоколивань та тиску на фронті ударної повітряної хвилі виконують з використанням сейсмостанції, наприклад, ZET 048Е (Фіг. 11) і сейсмографу, наприклад, типу Blast Mate Series III (Фіг. 12) з передачею отриманих даних на порт обчислювального комплексу - NOTEBOOK. Обробка результатів вимірів рівня сейсмічних коливань земної поверхні проводять з використанням програмного забезпечення ZETLab Seismo та BlastWare і оцінюють їх дію на будівлі, споруди по аналізу амплітудних і частотних показників коливань від масового вибуху у блоці. Оброблені результати вимірів приведені на Фіг. 13. За отриманими результатами проводять оцінку характеру цих коливань і порівнюють з еталонними коливаннями для подібних масивів гірських порід згідно з діючими граничнодопустимими нормами і Держстандартами. Якщо вони перевищують допустимі норми, то по відомих методиках проводять коригування паспортів БВР і вносять ці зміни в проект масового вибуху на блоці. Технологія способу відбійки гірських порід в блоці полягає в наступному. На підготовленому для видобутку рудних покладів експлуатаційному блоці з підповерхневого орту або бурового штреку, гор. 375 м, блок 1б-1-1т, ш. Інгульська, ДП "СхідГЗК", Центральне родовище (Східна зона), в місцях закладання комплекту віялових свердловин (спадні або висхідні) буровим станком НКР-100М в шаховому порядку бурять геологорозвідувальні свердловини діаметром 75-100 мм на глибину 0,5ℓсврд.: де ℓсврд. - довжина свердловини, м. Далі виймають буровий став з свердловини, демонтують його і на його місце монтують керновідбірник, типу EZY-MARKTM, для відбору орієнтованого керну і після цього опускають його (вставляють) в оболонці в підготовлені свердловини. Далі керновідбірником надрізають керн в свердловині, з'єднують його з буровим ставом і разом з зафіксованим керном в оболонці виймають із свердловини і на бічній поверхні керну олівцем наносять слід його орієнтації відносно сторін світу (N-S). Відібрані орієнтовані геологорозвідувальні керни в умовах лабораторії на горизонтальній поверхні реконструктують його просторове положення відносно сторін світу і закріпляють за допомогою гіпсового тіста. На орієнтованому керні ідентифікують шарувату структуру гірських порід. Потім на кернах формують зрізи, паралельні площині шарів, по яких за допомогою гірничого компасу встановлюють орієнтування шаруватої структури в гірському масиві відносно сторін світу (N-S) по куту падіння площини шаруватості і його азимуту. По отриманих даних орієнтування шаруватої структури в гірському масиві коригують місце розташування вибухових свердловин в блоці. Використання всіх технологічних параметрів і запропонованої технології дозволяє формувати і створювати захисну щілину, з урахуванням шаруватої структури масиву, від вибуху секції заряду ВР кумулятивної дії на межі блока і закладного масиву. Як наслідок, дає 3 UA 114786 U 5 10 15 20 25 30 35 40 45 50 55 60 можливість формувати інший характер руйнування, поліпшити якість дроблення міцних гірських порід та знизити обсяги негабариту корисних копалин. Тоді згідно з паспортом БПР з підповерхневого орту або бурового штреку за допомогою бурового станка НКР-100М бурять комплект віялових свердловин - висхідних або низхідних діаметром 65-85 мм. Непарні свердловини бурять до межі блока і закладного масиву довжиною 15-17 м, а парні - коротшими на довжину, рівну або більше секції патрона ВР кумулятивної дії ℓсекц.к.з.(20-30)Нк.з, де - Нк.з.=(3-5)dсф.пор. - висота активної частини кумулятивного заряду; dcф.пор. діаметр сферичної порожнини в заряді ВР кумулятивної дії. В підготовлених свердловинах формують комбіновані і суцільної конструкції зарядів ВР. При цьому в непарних свердловинах формують комбіновані заряди ВР розміщенням в торці свердловини секції заряду ВР кумулятивної дії (патрон) з ініціаторами діаметром, рівним dсекц.п. = 0,8dсвд., де dсвд, - діаметр свердловини, а в іншій частині свердловини - заряди суцільної конструкції, розміщуючи в них гранульоване або емульсійне ВР. Також заряди суцільної конструкції формують в парних свердловинах, заряджаючи їх емульсійним ВР типу ЕРА, Анемікс, Україніт чи гранульованим ВР типу АС-8, грамоніт 79/21, амоніт №6ЖВ з використанням зарядних машин "Ульба-400", ЗП-2, Вахш, УТЗ-2М і ручних порційних зарядчиків, типу УЗП-3. В підготовлених зарядах ВР встановлюють ініціатори, виготовлені з патрона амоніту №6ЖВ з електродетонаторами миттєвої і короткоуповільненої дії типу ЕДКУД або системи ініціювання NONEL, "ПРИМА ЕРА". Потім устя свердловини герметизують набійкою або затвором, в залежності від розташування свердловин, комутують вибухову мережу і підривають з уповільненням, починаючи з секції заряду ВР кумулятивної дії, а потім заряди суцільної конструкції групами у врубових та відбійних свердловинах лежачого і висячого боків з використанням шахової схеми комутації. Якість дроблення руди оцінюють за розміром кондиційного шматка, який повинен не перевищувати 300-400 мм і проходити через рудоспуски (дучки) на горизонт скреперування або вторинного дроблення. Оцінку впливу сейсмічних коливань на територіях з розвиненою інфраструктурою, що підробляються, проводять шляхом виміру сейсмічних коливань з використанням приймачів - сейсмічних давачів типу ISEE BG. Після масового вибуху у блоці рудного покладу реєстрацію сейсмічних коливань та тиску на фронті ударної повітряної хвилі виконують з використанням сейсмостанції, типу ZET 048-Е (Фіг. 11) і сейсмографу, типу Blast Mate Series НІ (Фіг. 12) з передачею отриманих даних на порт обчислювального комплексу - NOTEBOOK. Обробка результатів вимірів рівня сейсмічних коливань земної поверхні проводять з використанням програмного забезпечення ZETLab Seismo та BlastWare і оцінюють їх дію на будівлі, споруди по аналізу амплітудних і частотних показників коливань від масового вибуху у блоці. За отриманими результатами дають характеристику цим коливанням і порівнюють з еталонними коливаннями для подібних масивів гірських порід згідно з діючими граничнодопустимими нормами і Державних стандартів. Якщо вони перевищують допустимі норми, то по відомим методикам проводять коригування паспортів БВР і вносять ці зміни в проект масового вибуху. Застосування запропонованого способу відбійки гірських порід, в якому за рахунок введення нових технологічних операцій досягається підвищення ефективності, безпеки вибухових робіт на територіях з розвинутою інфраструктурою та якості руйнування міцних в'язких гірських порід вибухом зарядів ВР в віялових свердловинах, розташування яких в масиві гірських порід кориговані шляхом відбирання орієнтованих кернів з геологорозвідувальних свердловин в блоці рудних покладів, формування на них зрізів, за допомогою гірничого компасу встановлення орієнтування шаруватої структури в гірському масиві відносно сторін світу, вимірюванням кутів падіння площини шаруватості і його азимуту, а по отриманих даних визначення місця розташування віялових свердловин в блоці, буріння їх почергово різної довжини, з послідовним формуванням відповідних пар, причому непарні свердловини - до межі блока і закладного масиву, а парні - коротшими, формування в непарних сусідніх свердловинах комбінованих зарядів ВР, розміщенням в непарних свердловинах в торці секції заряду ВР кумулятивної дії, в парних - зарядів ВР суцільної конструкції, встановлюють ініціатори, герметизують устя свердловини набійкою або затвором, комутують вибухову мережу і підривають з уповільненням, починаючи з секції заряду ВР кумулятивної дії в непарних свердловинах, а потім заряди суцільної конструкції у врубових та відбійних свердловинах лежачого і висячого боків з використанням шахової схеми комутації, що веде до підвищення ефективності руйнування рудних покладів у блоці і безпеці масових вибухів на територіях з розвинутою інфраструктурою за рахунок створення захисної щілини від вибуху секції заряду ВР кумулятивної дії в непарних свердловинах в віялі на межі блока і закладного масиву, сформованого із твердіючої суміші, що дозволяє поліпшити якість дроблення міцних гірських порід, знизити обсяги негабариту, розубожити корисні копалини, зменшити питомі витрати ВР і ЗІ, підвищити ефективність в 4 UA 114786 U роботі подрібнювально-сортувальних комплексів, вантажно-транспортних засобів та сейсмічної безпеки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 Спосіб відбійки гірських порід, що включає буріння у блоці рудного покладу, відбір орієнтованих кернів, формування на кернах зрізів, виготовлення орієнтованих петрографічних шліфів, встановлення розповсюдження головних систем мікротріщин і їх просторове положення, напрям, частоту і глибину формування систем тріщин в масиві з урахуванням внутрішньої поверхні геологорозвідувальних свердловин, визначення напряму дії переважаючих сил гірського тиску, буріння в зоні дії переважаючих сил гірського тиску віялових свердловин в шаховому порядку геологорозвідувальних свердловин, з формуванням в свердловинах зарядів ВР змінного перерізу і з котловими порожнинами в торці, комутації вибухової мережі і підривання зарядів ВР з уповільненням, який відрізняється тим, що після відбору кернів визначають напрям залягання елементів шаруватої структури масиву гірських порід в блоці рудного покладу, відповідно напряму яких формують зрізи на орієнтованих кернах, по яких за допомогою гірничого компасу встановлюють орієнтування шаруватої структури в гірському масиві відносно сторін світу по куту падіння площини шаруватості і його азимуту, з урахуванням даних визначають місце розташування віялових свердловин в блоці, причому бурять їх почергово різної довжини, з послідовним формуванням відповідних пар, непарні свердловини до межі блока і закладного масиву, а парні - коротшими, в непарних сусідніх свердловинах формують комбіновані заряди ВР, розміщенням в торцевій частині свердловини секції заряду ВР кумулятивної дії, а в іншій частині свердловини - заряду суцільної конструкції, причому в парних свердловинах також формують заряди ВР суцільної конструкції, заряджанням їх гранульованим або емульсійним промисловим ВР, в підготовлених зарядах ВР встановлюють ініціатор, герметизують устя свердловини набійкою або затвором, а після комутують вибухову мережу і підривають з уповільненням, починаючи з секції заряду ВР кумулятивної дії, а потім заряди суцільної конструкції групами у врубових та відбійних свердловинах лежачого і висячого боків. 5 UA 114786 U 6 UA 114786 U 7 UA 114786 U 8 UA 114786 U 9 UA 114786 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
