Модульні лави

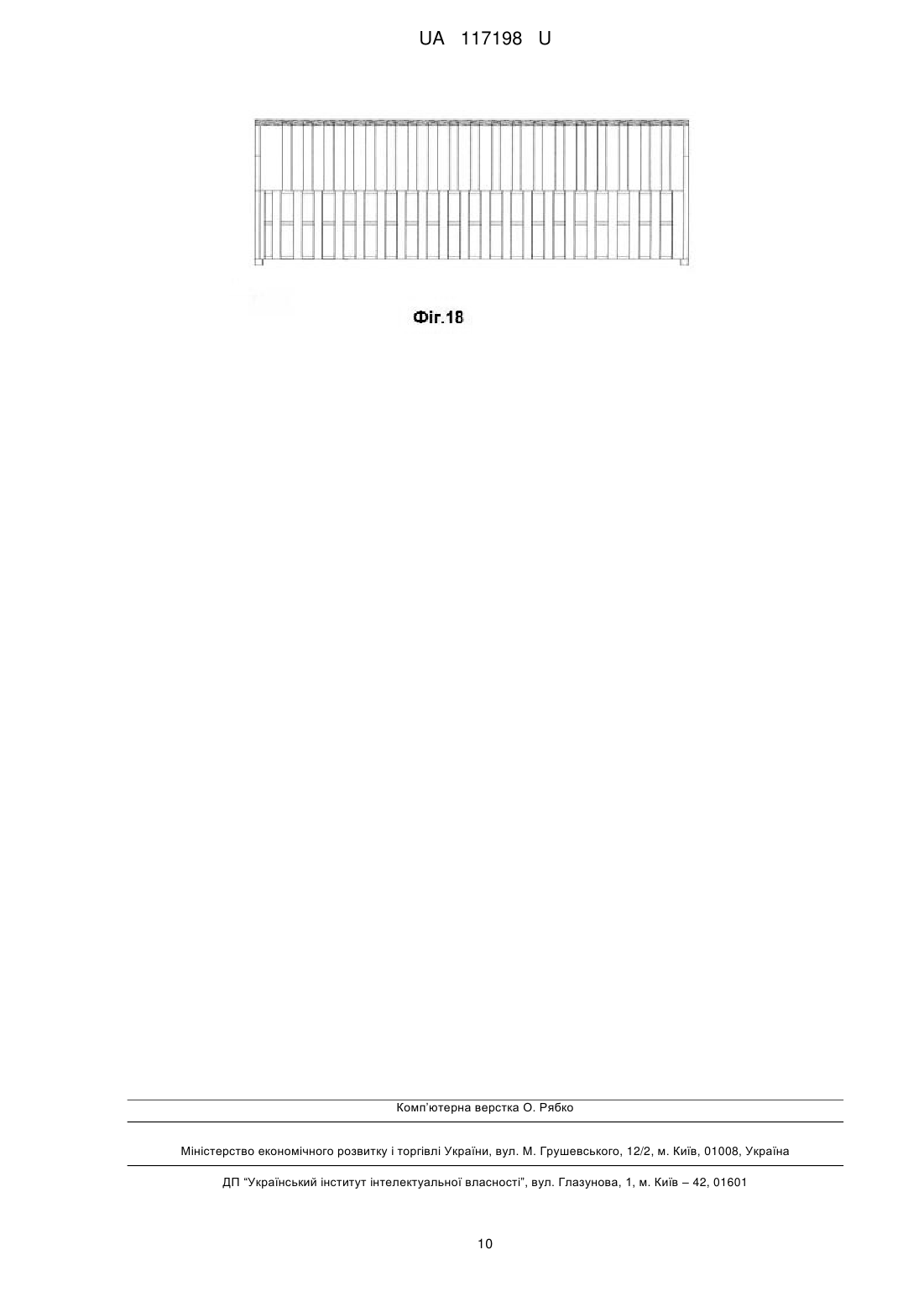

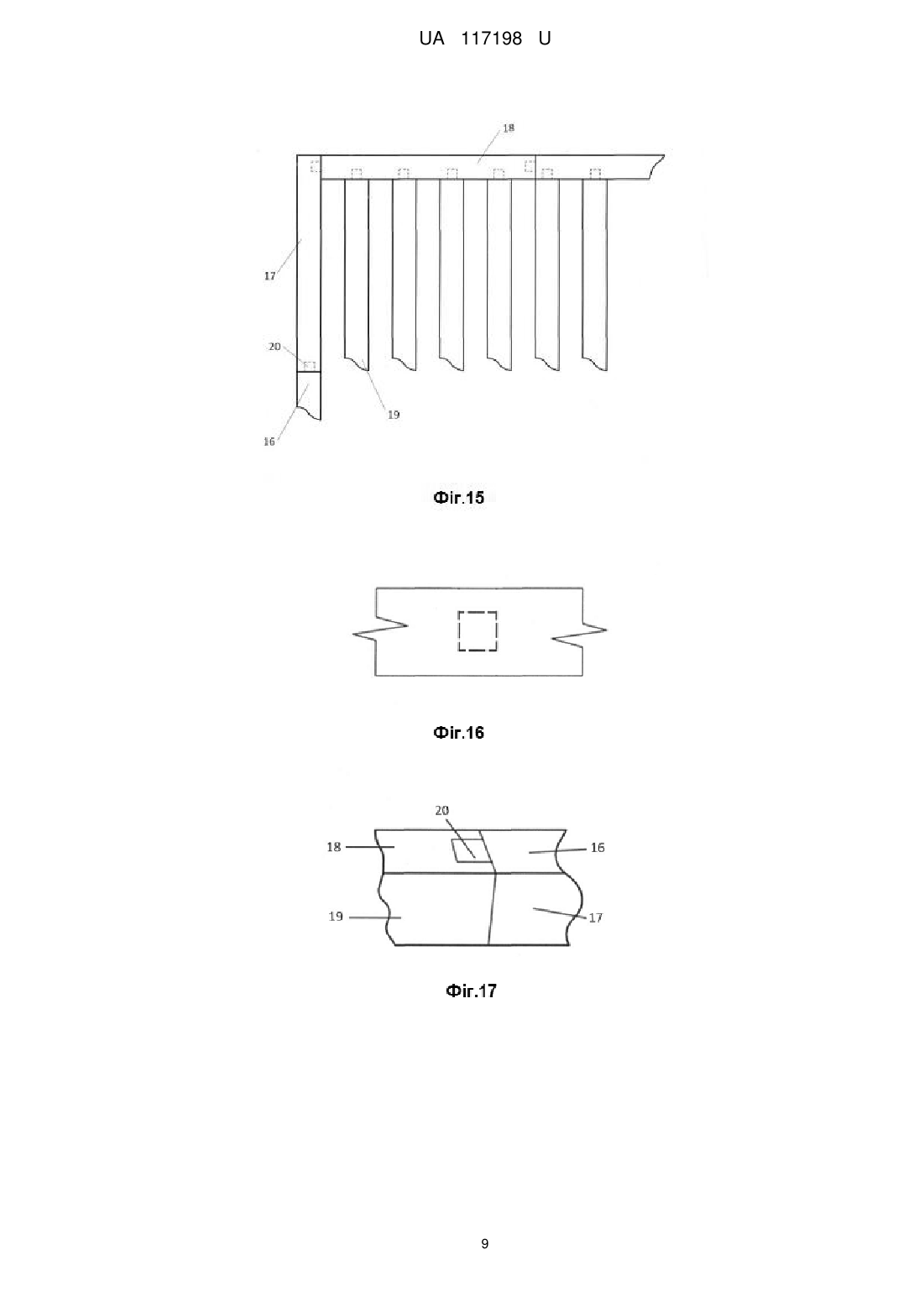

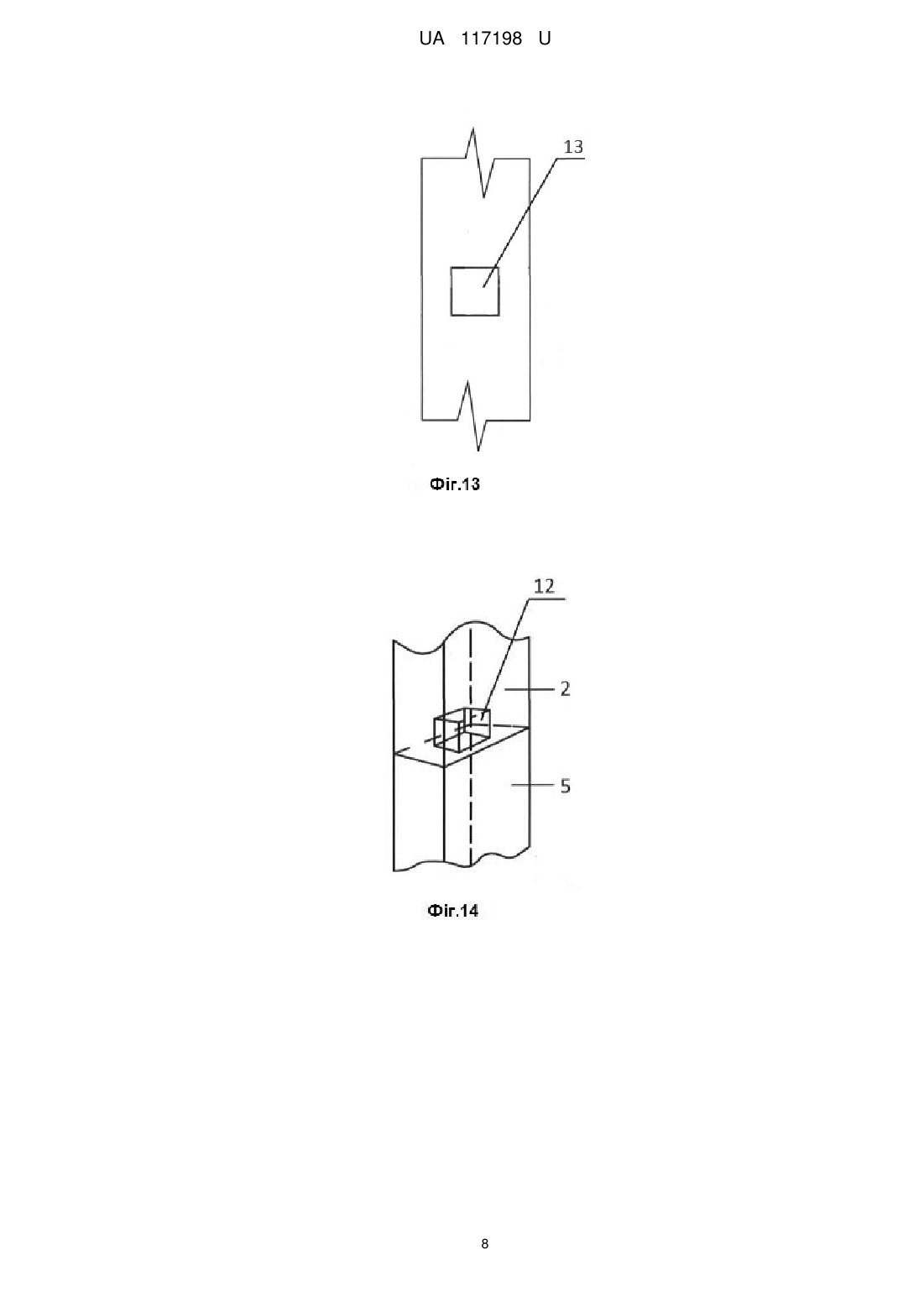

Реферат: UA 117198 U UA 117198 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до меблів, а саме до модульних меблів і може бути використана в екстер'єрах житлових та суспільних споруд. Найближчим до корисної моделі, що заявляється, є фіксатор-трансформер для квітів, вибраний за прототип, що містить рамку, яка складається з планок з виступами і відповідними їм пазами на їх кінцях під шліцьове з'єднання (патент на винахід № 97214 від 10.01.2012 року). Складена рамка з планок з виступами не дозволяє використовувати таке з'єднання для створення інших об'єктів, наприклад меблів, завдяки конструкції планок, що звужує функціональні можливості. Задачею, поставленою в основу даної корисної моделі, є створення модульних лав, що дозволить розширити функціональні можливості меблевих виробів. Поставлена задача вирішується тим, що модульні лави, що містять базові бруски квадратної форми, згідно з корисною моделлю, при складанні базових модулей, які закріплено всередині модулей знизу та верху брусками та чотирма модулями-ніжками трансформовано в горизонтальну лаву, а при трансформації в лаву зі спинкою підлокітники з'єднано з крайнім боковим модулем лави, при цьому модулі підлокітника та спинки утворено за допомогою нарощування довжини, яке використовують для здовження деталей. Згідно з корисною моделлю, бруски виконані з шипами та відповідними їм вушками на їх кінцях під шипове з'єднання. Згідно з корисною моделлю, з'єднувальними елементами модулів виступають шипи та саморізи. Виконання базового модуля складеним у вигляді жорстких брусків, що скріплені між собою за допомогою шипового з'єднання, розташованого на кінцях або всередині брусків, дозволяє змінювати форму базового модуля за бажанням споживача, що робить його універсальним для використання, а виконання брусків з вушками та шипами забезпечує їм надійніше кріплення під будь-яким бажаним кутом для створення потрібної форми базового модуля. Завдяки трансформації базового модуля квадратної форми утворюються модульні меблі: лава без спинки: висота - 490 мм, довжина - 1800 мм, ширина - 450 мм; лава зі спинкою та підлокітниками: висота - 1000 мм, довжина - 1800 см, ширина - 450 мм, висота підлокітників 225 мм. На кресленні Фіг. 1, показана конструкція базового модуля. На кресленнях Фіг. 2 і Фіг. 3 - зовнішній вигляд брусків разом з їх шипами та вушками. На кресленні Фіг. 4 показано розміщення вушок бруска. На кресленні Фіг. 5 показано брусок. На кресленні Фіг. 6 показано з'єднання двох брусків під прямим кутом. На кресленні Фіг. 7 показано прикріплення модуля-ніжки до базового модуля. На кресленні Фіг. 8 показано вигляд лави без спинки в 3/4. На кресленні Фіг. 9 показано вигляд лави без спинки спереду, на якому добре видно ніжки лави. На кресленні Фіг. 10 показано вигляд лави без спинки збоку, на якому добре видно два масивні бруски зверху та знизу лави. На кресленні Фіг. 11 показано загальний вигляд лави зі спинкою та підлокітниками. На кресленні Фіг. 12 показано вигляд лави зі спинкою та підлокітниками збоку. На кресленні Фіг. 13 показано розташування та розмір вушок для з'єднання базового модуля з підлокітником та з модулем-ніжкою лави. На кресленні Фіг. 14 показано з'єднання базового модуля з підлокітником та з модулемніжкою лави. На кресленні Фіг. 15 показано з'єднання спинки лави. На кресленні Фіг. 16 показано розташування та розмір вушка для з'єднання шипами з нарощуванням спинки лавки. На кресленні Фіг. 17 показано з'єднання брусків шипами з нарощуванням спинки лавки. На кресленні Фіг. 18 показано лаву зі спинкою та підлокітниками при вигляді спереду. Базовий модуль 1 (Фіг. 1) є основою конструкції до модульних меблів. Модуль має квадратну форму, тобто деталі, складальні одиниці і групи з'єднуються під прямим кутом. А саме брусок 2, який має вушко 3 і шип 4 (Фіг. 2), з'єднується з бруском 5, який має шип 6 та вушко 7 (Фіг. 3). Таким чином з'єднуються чотири бруски, з'єднуються під прямим кутом (Фіг. 6), утворюючи базовий модуль 1 - квадратну форму (Фіг. 1). Розміри і форма деталей і їх з'єднувальних елементів визначаються кресленням. Розміри конструктивних елементів бруска наступні: довжина - 450 мм (Фіг. 1), ширина - 50 мм і товщина - 50 мм (Фіг. 5); розміри з'єднання: шипа і вушка - 20 мм (Фіг. 4)). Модулі-ніжки 8, що мають форму бруска розміром 100 мм*70 мм*40 мм, з'єднуються з лавою глухими шипами і також проклеюються для міцності (Фіг. 7). 1 UA 117198 U 5 10 15 20 25 30 35 40 З'єднання деталей шипами стає міцним лише після склеювання, чим більше площа склеювання в з'єднанні, тим воно міцніше. Шип всіма своїми частинами повинен щільно входити увушко, досягається це шляхом правильного запилювання шипів, видовбування вушок і точною розміткою. При виготовленні з'єднувальних елементів на деревообробних верстатах розмітки не роблять. Регламентують розміри шипів, вушок точним настроюванням різальних інструментів, подавальних і напрямних органів деревообробних верстатів, які забезпечують високу продуктивність праці і точність обробки деталей. За допомогою базових модулів можуть утворюватись два види лав: лава без спинки та лава зі спинкою і підлокітниками. Перший вид лави - лава без спинки: вигляд лави в 3/4 (Фіг. 8), вигляд лави спереду (Фіг. 9), вигляд лави збоку (Фіг. 10). Лава утворюється двадцятьма базовими модулями, двома масивними брусками 9 і 10 та чотирма модулями-ніжками 8 (Фіг. 8, Фіг. 9, Фіг. 10). Для міцності лави та для підвищення жорсткості виробу до базових модулів 1 кріпляться саморізами зсередини два широкі масивні бруски 9 і 10 знизу та зверху (Фіг. 8, Фіг. 9, Фіг. 10), що мають довжину 1800 мм та ширину 140 мм. Другий вид лави (Фіг. 11) - лава зі спинкою та підлокітниками. Підлокітники з'єднуються з крайнім боковим модулем лави потайним шиповим з'єднанням так само, як і ніжки лави. Брусок модуля підлокітника 11, який має розмір 225 мм*40 мм*20 мм, з'єднується з крайнім боковим модулем лави (Фіг. 12). Шип 12 бруска 11 шипом вертикально входить у вушко 13 (Фіг. 13, Фіг. 14), приготовану для бруса підлокітника і проклеюється для міцності. Модулі підлокітника та спинки утворюються за допомогою нарощування довжини, який використовують для здовження деталей. Нарощуванням з'єднують по довжині деталі, які піддаються експлуатації у вертикальному чи горизонтальному положенні, цей вид з'єднання використовують при здовженні різноманітних частин меблів. Нарощування виконують впритиск з потайним шипом; таке нарощування захищає з'єднання від впливу бічних навантажень. Для того, щоб зробити лаву з ергономічно зручним нахилом спинки, роблять зріз брусків 14, які монтують під кутом 12 градусів до допоміжного масивного бруска 15, який служить ребром жорсткості (Фіг. 12). Оскільки спинка лави більш складна (Фіг. 15), то вона утворена з'єднанням на шип з нарощуванням косим стиком (Фіг. 16, Фіг. 17). Розміри шипа і вушка 20 мм*20 мм (Фіг. 16). З'єднання брусків 16 і 17 з брусками 18 і 19 на шип 20 з нарощуванням спинки лави (Фіг. 17) відбувається наступним чином: брусок 16 входить на шип в брусок 17, а брусок 17 в брусок 18 і т.д. подовжуючи при цьому модулі спинки лави. У модульному бруску 18 роблять вушка для шипового з'єднання, утворюючи спинку лави, для міцності це з'єднання проклеюється (Фіг. 15). Конструктивні розміри лави (Фіг. 18) можна змінювати, регулюючи при цьому кількість модулів та їх довжину. Форма виконання з'єднувальних елементів не обмежується даними варіантами, головна функція з'єднувальних елементів - забезпечення жорсткого кріплення брусків відносно один одного під необхідним кутом. Для подовження терміну придатності дерев'яних лав їх, рекомендується покрити лаком Quick Dry Floor Varnish Satin, який не приховує натуральну текстуру дерева, або пофарбувати. Запропонована конструкція дозволяє швидко та легко збирати та експлуатувати лави представлених форм, при потребі можна експериментувати з розмірами та з формою. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Модульні лави, що містять базові бруски квадратної форми, які відрізняються тим, що при складанні базових модулів, які закріплено всередині модулів знизу та верху брусками та чотирма модулями-ніжками трансформовано в горизонтальну лаву, а при трансформації в лаву зі спинкою підлокітники з'єднано з крайнім боковим модулем лави, при цьому модулі підлокітника та спинки утворені за допомогою нарощування довжини, яке використовують для здовження деталей. 2. Модульні лави за п. 1, які відрізняються тим, що бруски виконані з шипами та відповідними їм вушками на їх кінцях під шипове з'єднання. 3. Модульні лави за п. 1, які відрізняються тим, що з'єднувальними елементами модулів виступають шипи та саморізи. 2 UA 117198 U 3 UA 117198 U 4 UA 117198 U 5 UA 117198 U 6 UA 117198 U 7 UA 117198 U 8 UA 117198 U 9 UA 117198 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
