Механізоване кріплення кінцевої ділянки лави

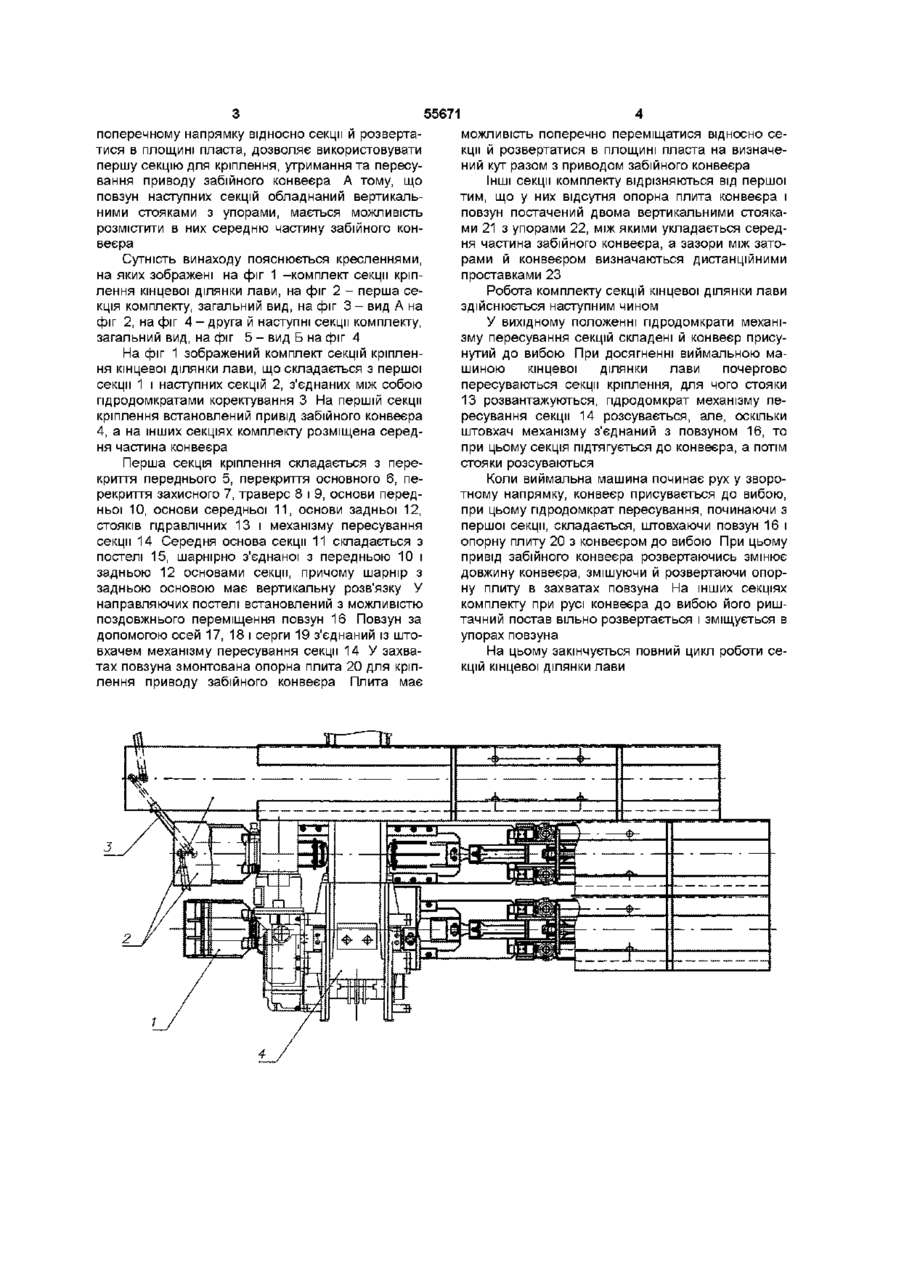

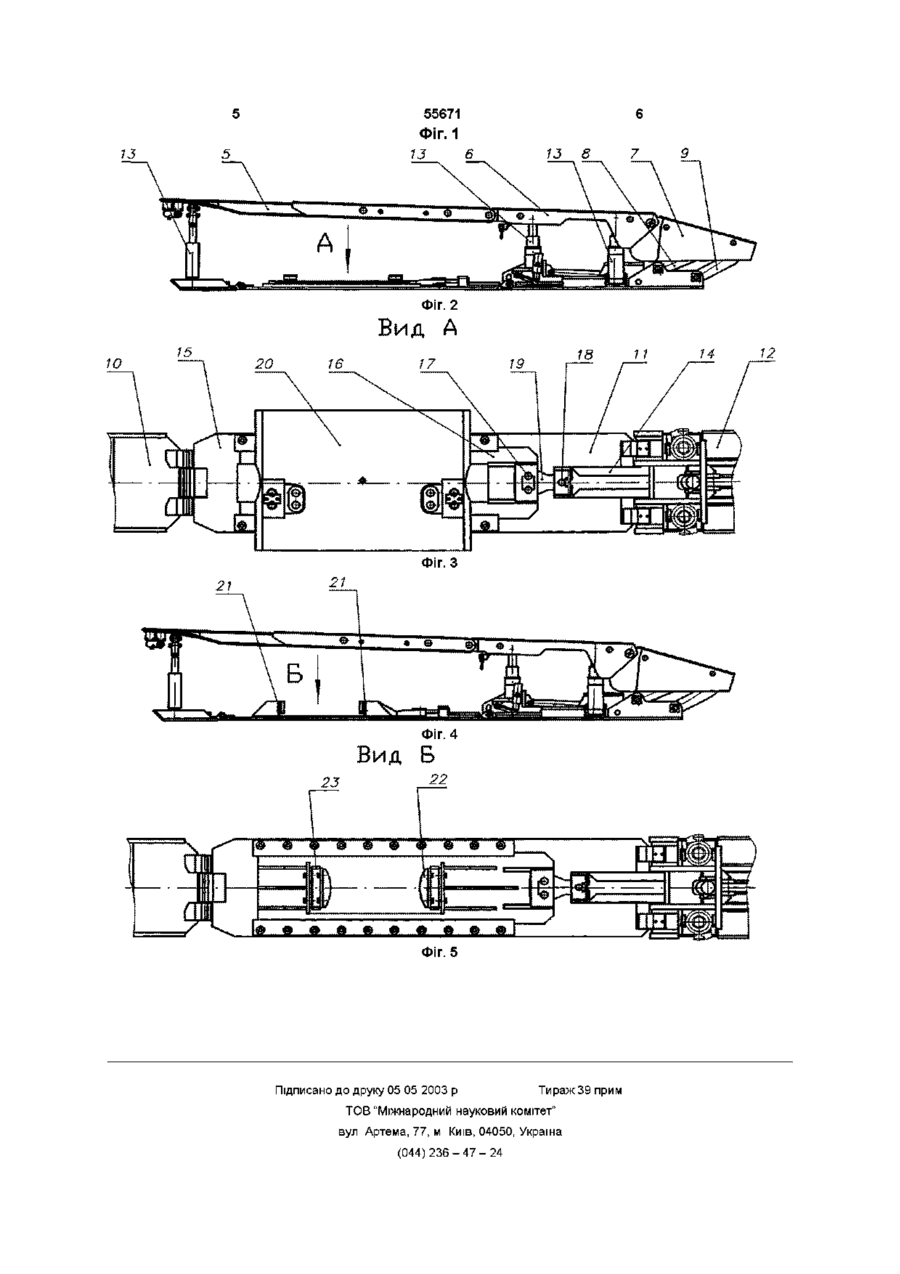

1 Механізоване кріплення кінцевої ділянки лави, яке містить секції, що складаються з перекриття, основи, трьох рядів гідравлічних стояків, механізму поздовжньої стабілізації та механізму пересування, яке відрізняється тим, що основа першої секції виконана з трьох шарнірно з єднаних між собою частин, причому шарнірне з'єднання задньої основи і постелі середньої виконане з вертикальною розв'язкою, постіль оснащена поздовжніми напрямними, в яких розміщений повзун, що має захвати з розміщеною в них опорною плитою забійного конвеєра і з'єднаний із штовхачем механізму пересування секції через кронштейн, опорна плита встановлена в повзуні з можливістю поперечного переміщення і розвороту в площині пласта 2 Механізоване кріплення за п 1, яке відрізняється тим, що повзун у кожній наступній секції оснащений двома упорами, встановленими з можливістю регулювання відстані між ними через дистанційні проставки, змонтовані на вертикальних стояках повзуна Винахід належить до гірничої справи і може бути використаний при видобутку корисних копалин підземним способом з вибоїв, обладнаних механізованим очисним комплексом Відомий пристрій для кріплення кінцевої ділянки лави через кінцеву групу механізованого лавного кріплення (авт свід СРСР №1816866, кл Е21Д 23/00, опубл 23 05 93 р ), в яке входять секції, що стоять вище та нижче, з'єднані з направляючою забійного конвеєра через проставки, сполучені між собою гідродомкратом коректування Недоліком цього пристрою є неможливість здійснювати кріплення кінцевої ділянки лави в МІСЦІ розміщення приводу забійного конвеєра Тому галузь використання способу обмежена роботою мехкомплексу тільки з винесеними приводами забійного конвеєра в підготовчу виробку Найбільш близькою до вказаного винаходу за технічною сутністю і результатом, що досягається, є установка " ТККР" (Угорщина), див проспект фірми "TATABANYA", Будапешт, 1983 рік Вона являє собою дві секції кріплення, які складаються з основи, перекриття, трьох рядів гідравлічних стояків, механізму поздовжньої стабілізації та механіз му пересування На одній з секцій закріплений привід забійного конвеєра, а на другій кінцева голівка перевантажувача Недоліками установки є важкість роботи при змінюваній довжині лави і не можливість роботи комплексу при розміщенні приводів забійного конвеєра в лаві Це викликано тим, що привід забійного конвеєра і кінцева голівка перевантажувача жорстко між собою зв'язані й прив'язані до ВІДПОВІДНИХ секцій кріплення В основу винаходу поставлена задача у механізованому лавному кріпленні кінцевої ділянки лави шляхом розміщення на основі секцій між осями та сергою прикріплений до механізму пересування секції і розміщений в направляючих постелі, з'єднаної шарнірно з передньою та задньою основами Наступні секції комплекту відрізняються від першої тим, що у них відсутня опорна плита для кріплення приводу конвеєра й повзун зроблений з вертикальними стояками, на яких встановлені упори з дистанційними проставками для розміщення середньої частини забійного конвеєра Наявність на середній основі першої секції опорної плити, яка має можливість зміщатися в (О ю ю 55671 поперечному напрямку відносно секції и розвертатися в площині пласта, дозволяє використовувати першу секцію для кріплення, утримання та пересування приводу забійного конвеєра А тому, що повзун наступних секцій обладнаний вертикальними стояками з упорами, мається можливість розмістити в них середню частину забійного конвеєра Сутність винаходу пояснюється кресленнями, на яких зображені на фіг 1 -комплект секції кріплення кінцевої ділянки лави, на фіг 2 - перша секція комплекту, загальний вид, на фіг 3 - вид А на фіг 2, на фіг 4 - друга й наступні секції комплекту, загальний вид, на фіг 5 - вид Б на фіг 4 На фіг 1 зображений комплект секцій кріплення кінцевої ділянки лави, що складається з першої секції 1 і наступних секцій 2, з'єднаних між собою гідродомкратами коректування 3 На першій секції кріплення встановлений привід забійного конвеєра 4, а на інших секціях комплекту розміщена середня частина конвеєра Перша секція кріплення складається з перекриття переднього 5, перекриття основного 6, перекриття захисного 7, траверс 8 і 9, основи передньої 10, основи середньої 11, основи задньої 12, стояків гідравлічних 13 і механізму пересування секції 14 Середня основа секції 11 складається з постелі 15, шарнірно з'єднаної з передньою 10 і задньою 12 основами секції, причому шарнір з задньою основою має вертикальну розв'язку У направляючих постелі встановлений з можливістю поздовжнього переміщення повзун 16 Повзун за допомогою осей 17, 18 і серги 19 з'єднаний із штовхачем механізму пересування секції 14 У захватах повзуна змонтована опорна плита 20 для кріплення приводу забійного конвеєра Плита має тг—1? можливість поперечно переміщатися відносно секції й розвертатися в площині пласта на визначений кут разом з приводом забійного конвеєра Інші секції комплекту відрізняються від першої тим, що у них відсутня опорна плита конвеєра і повзун постачений двома вертикальними стояками 21 з упорами 22, між якими укладається середня частина забійного конвеєра, а зазори між заторами й конвеєром визначаються дистанційними проставками 23 Робота комплекту секцій кінцевої ділянки лави здійснюється наступним чином У вихідному положенні гідродомкрати механізму пересування секцій складені й конвеєр присунутий до вибою При досягненні виймальною машиною кінцевої ділянки лави почергово пересуваються секції кріплення, для чого стояки 13 розвантажуються, гідродомкрат механізму пересування секції 14 розсувається, але, оскільки штовхач механізму з'єднаний з повзуном 16, то при цьому секція підтягується до конвеєра, а потім стояки розсуваються Коли виймальна машина починає рух у зворотному напрямку, конвеєр присувається до вибою, при цьому гідродомкрат пересування, починаючи з першої секції, складається, штовхаючи повзун 16 і опорну плиту 20 з конвеєром до вибою При цьому привід забійного конвеєра розвертаючись змінює довжину конвеєра, змішуючи й розвертаючи опорну плиту в захватах повзуна На інших секціях комплекту при русі конвеєра до вибою його риштачний постав вільно розвертається і зміщується в упорах повзуна На цьому закінчується повний цикл роботи секцій кінцевої ділянки лави 13 Фіг. 2 Вид А 15 Фіг. 4 23 Вид Б 22 Фіг. 5 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
