Спосіб проведення пусконалагоджувальних робіт та приймально-здавальних випробувань устаткування системи цифрових автоматичних телефонних станцій із штатним програмним забезпеченням

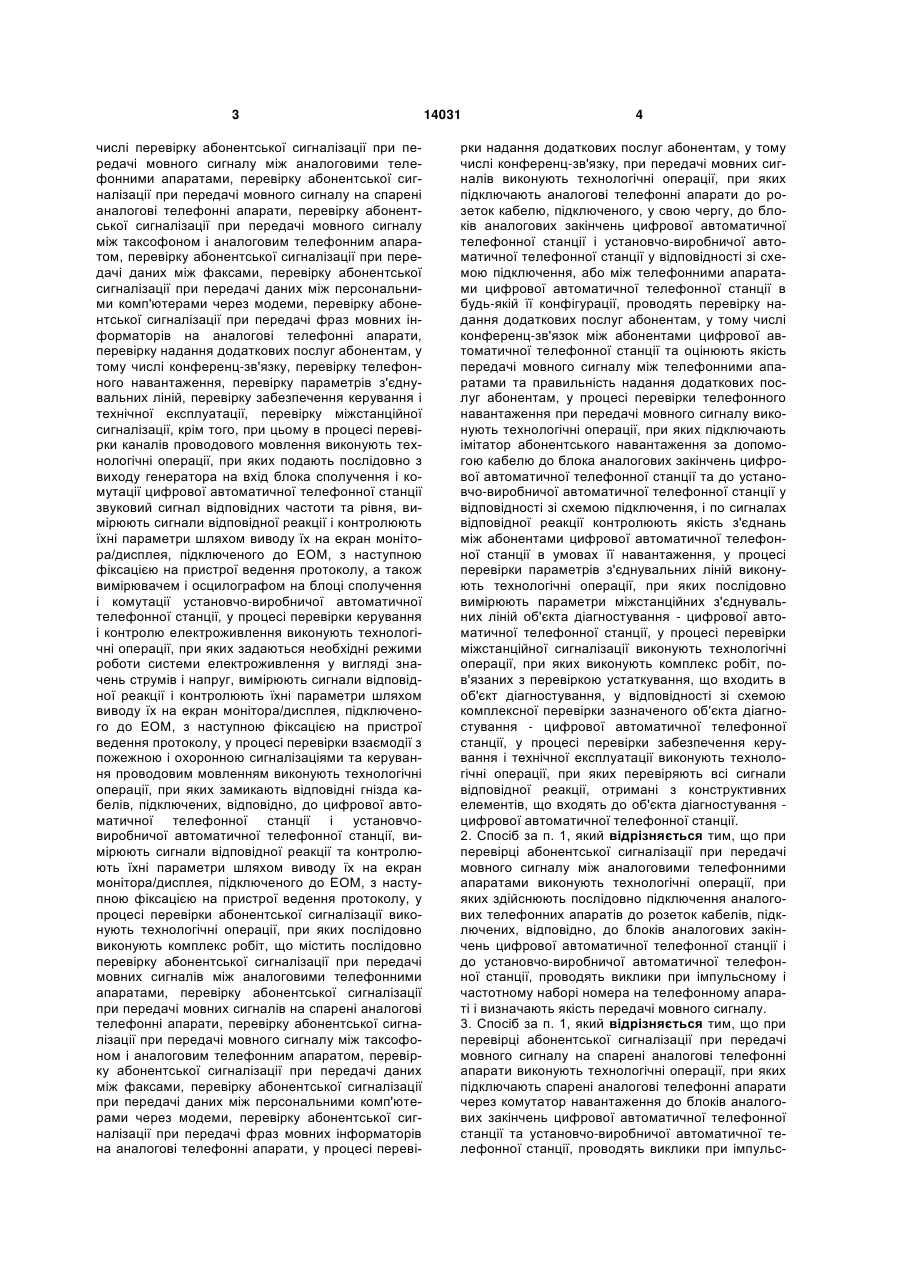

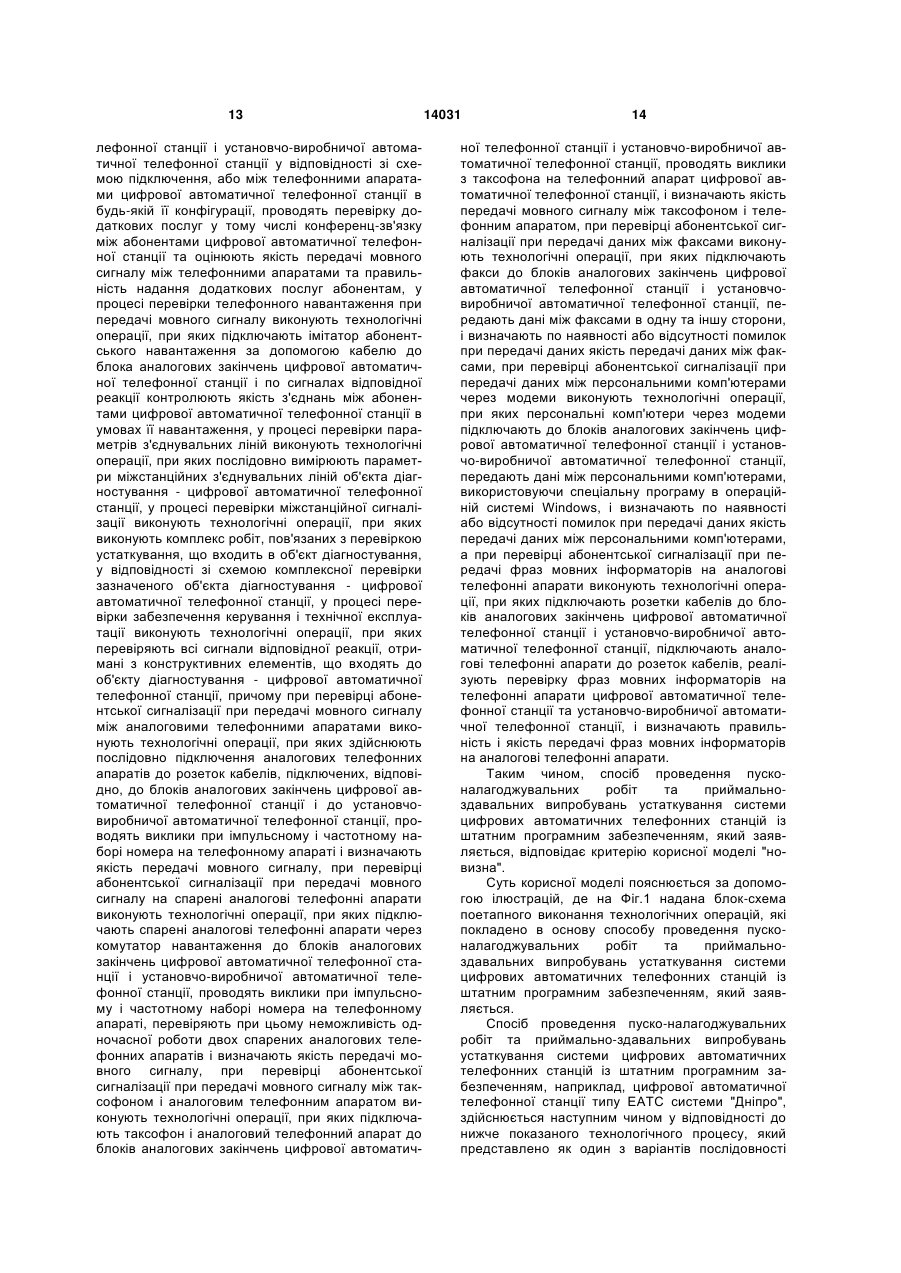

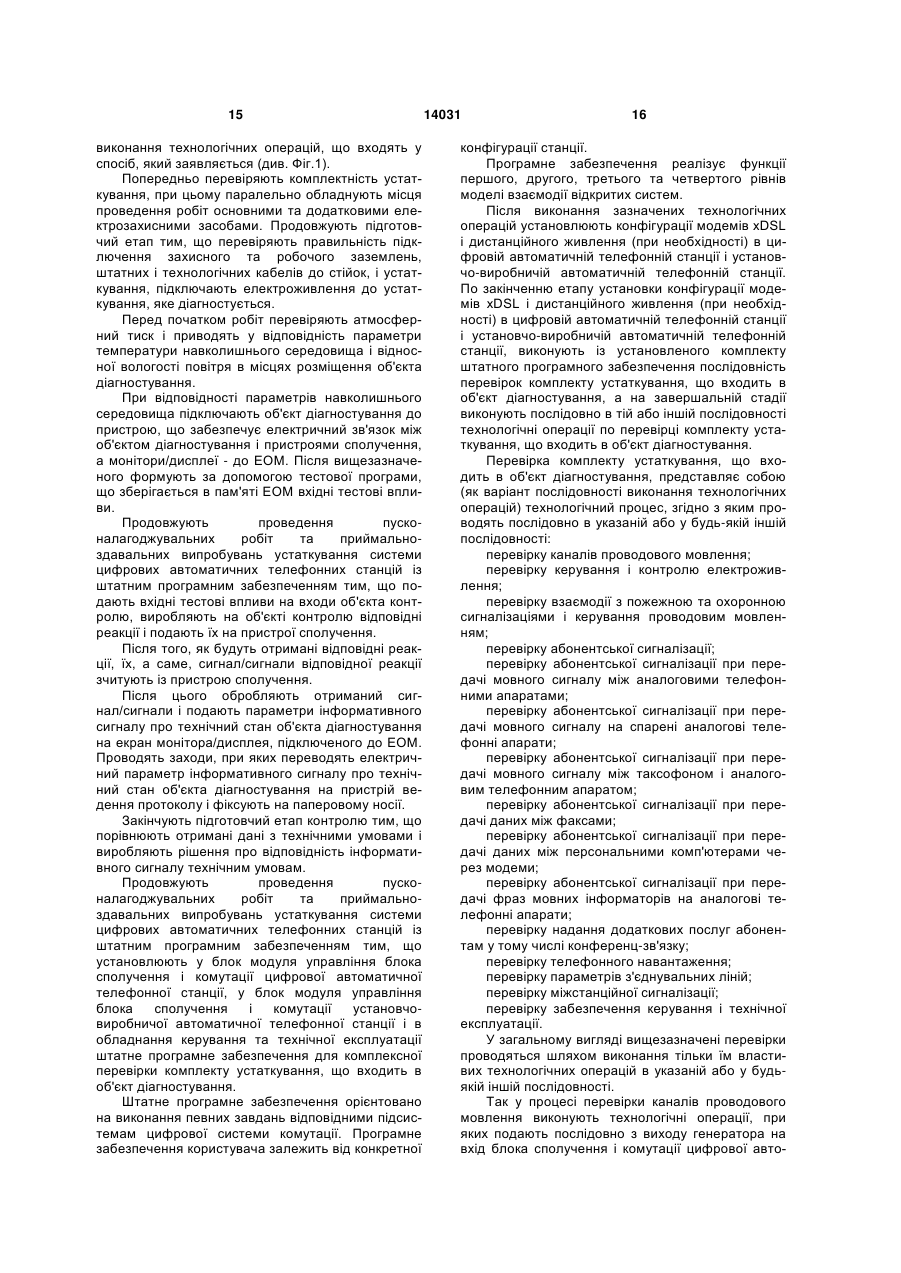

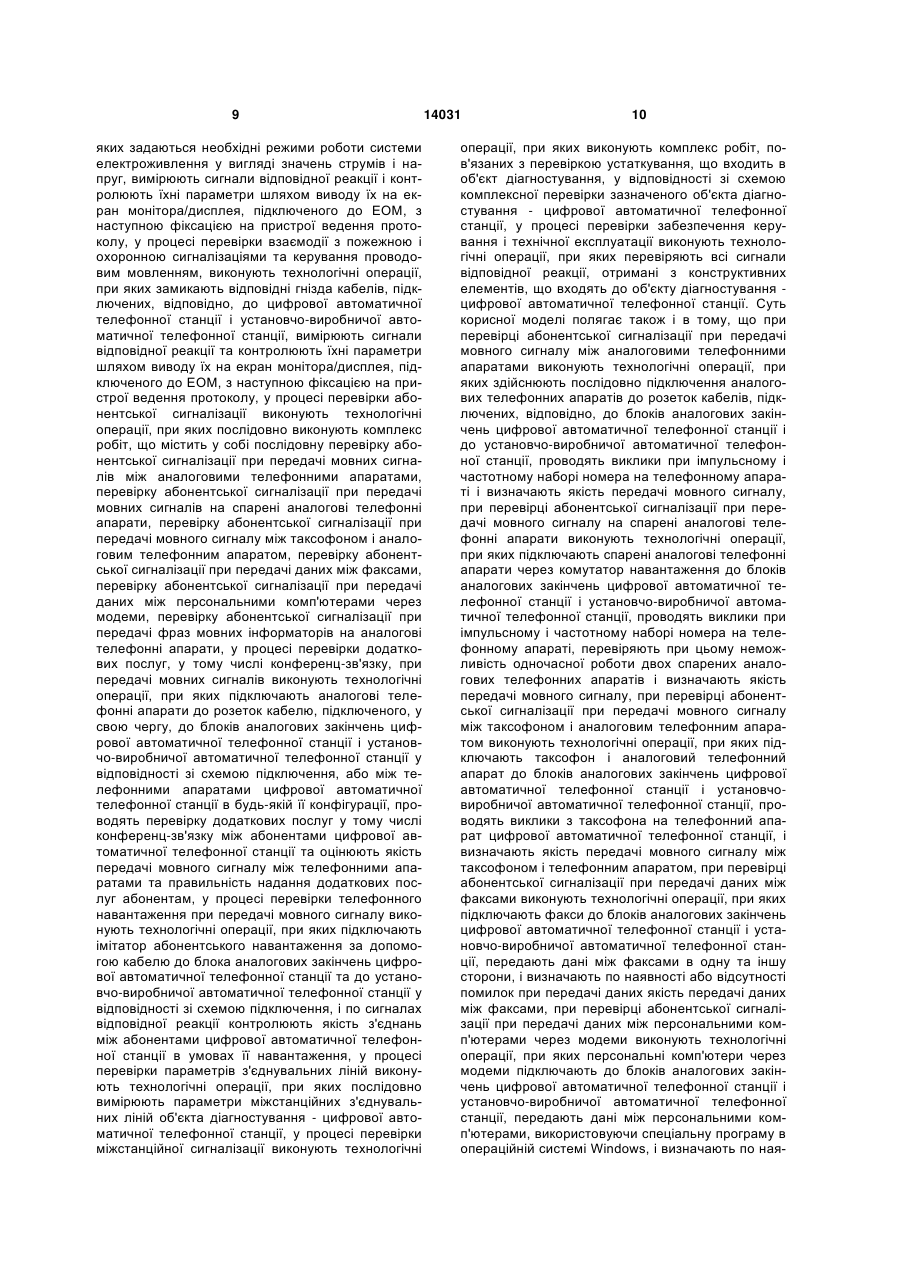

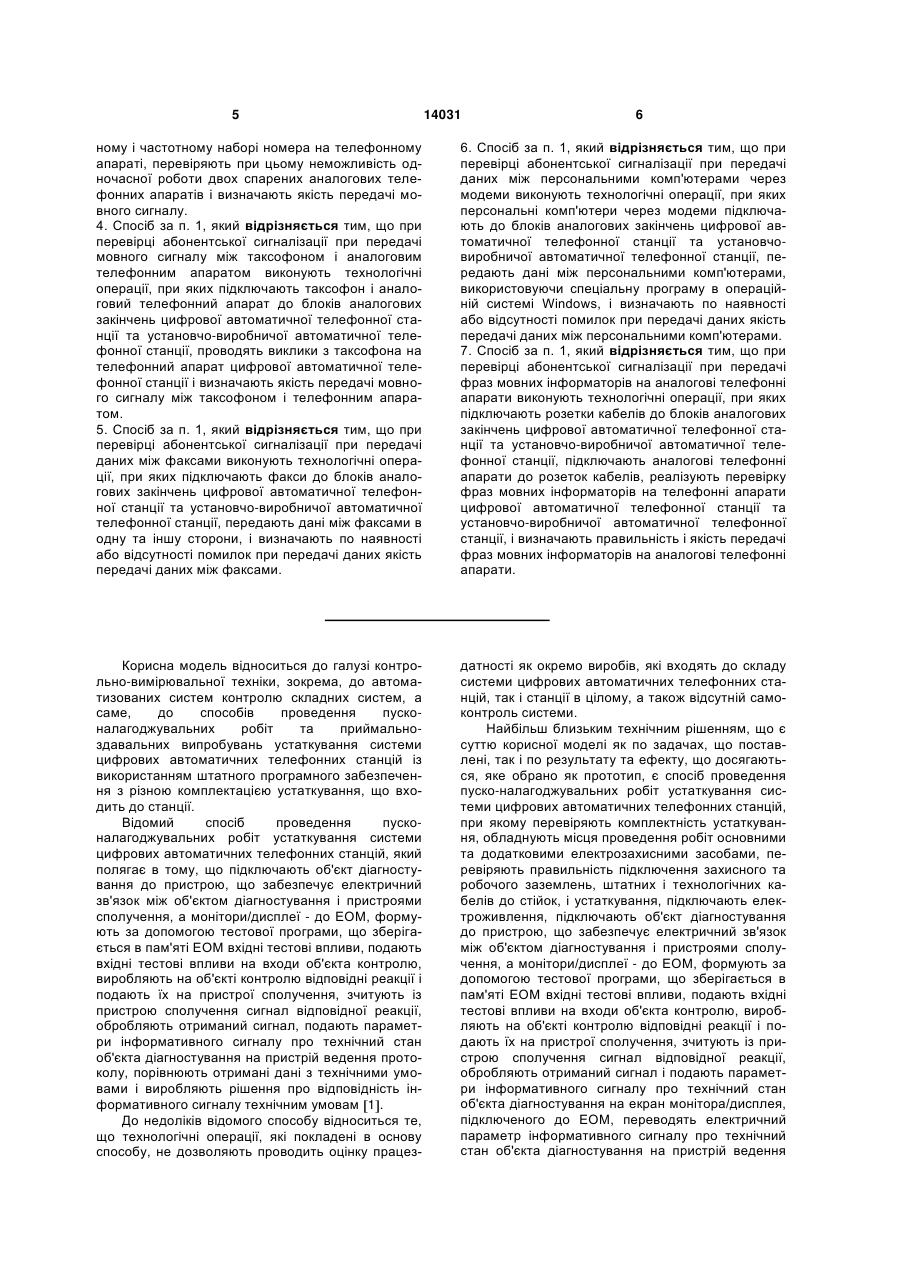

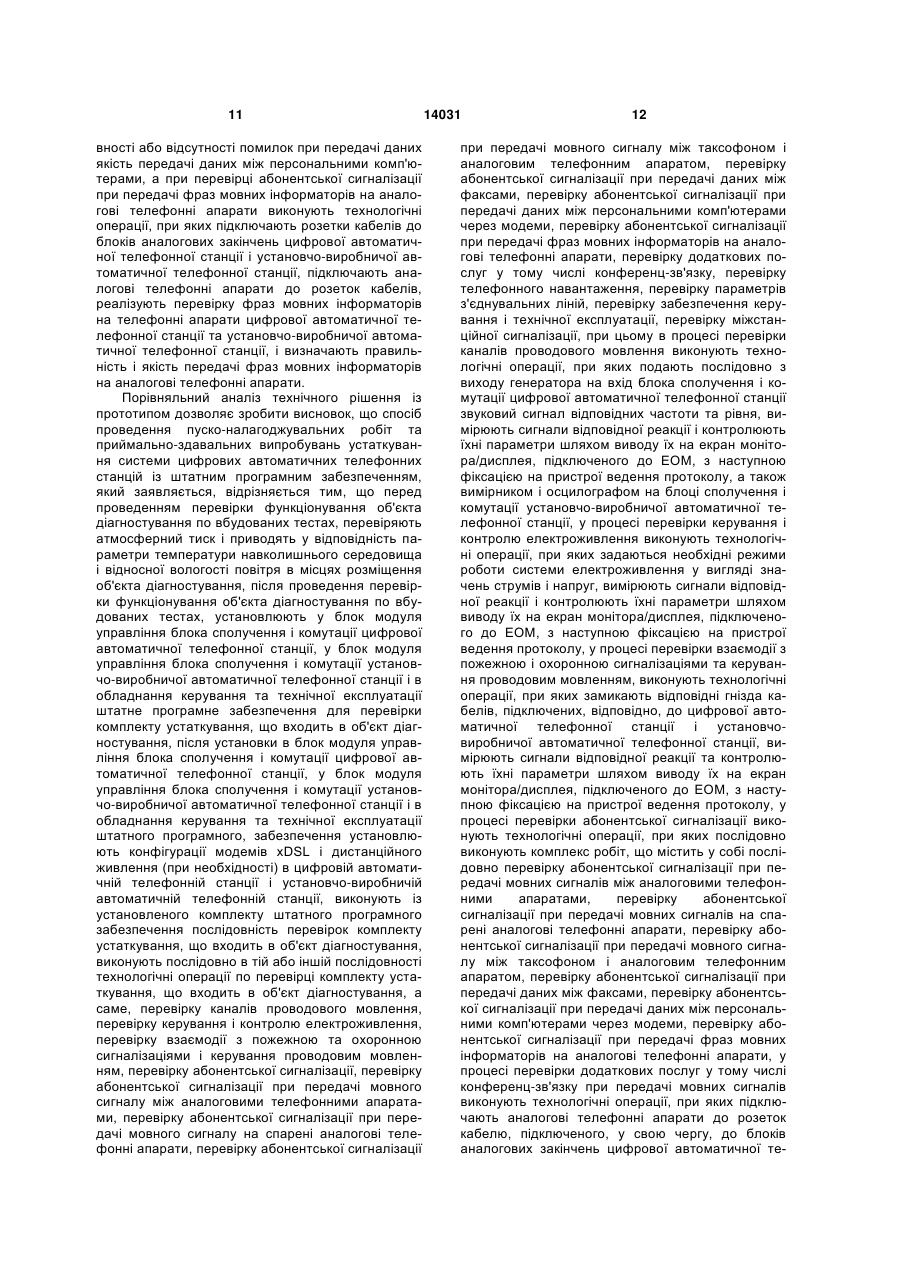

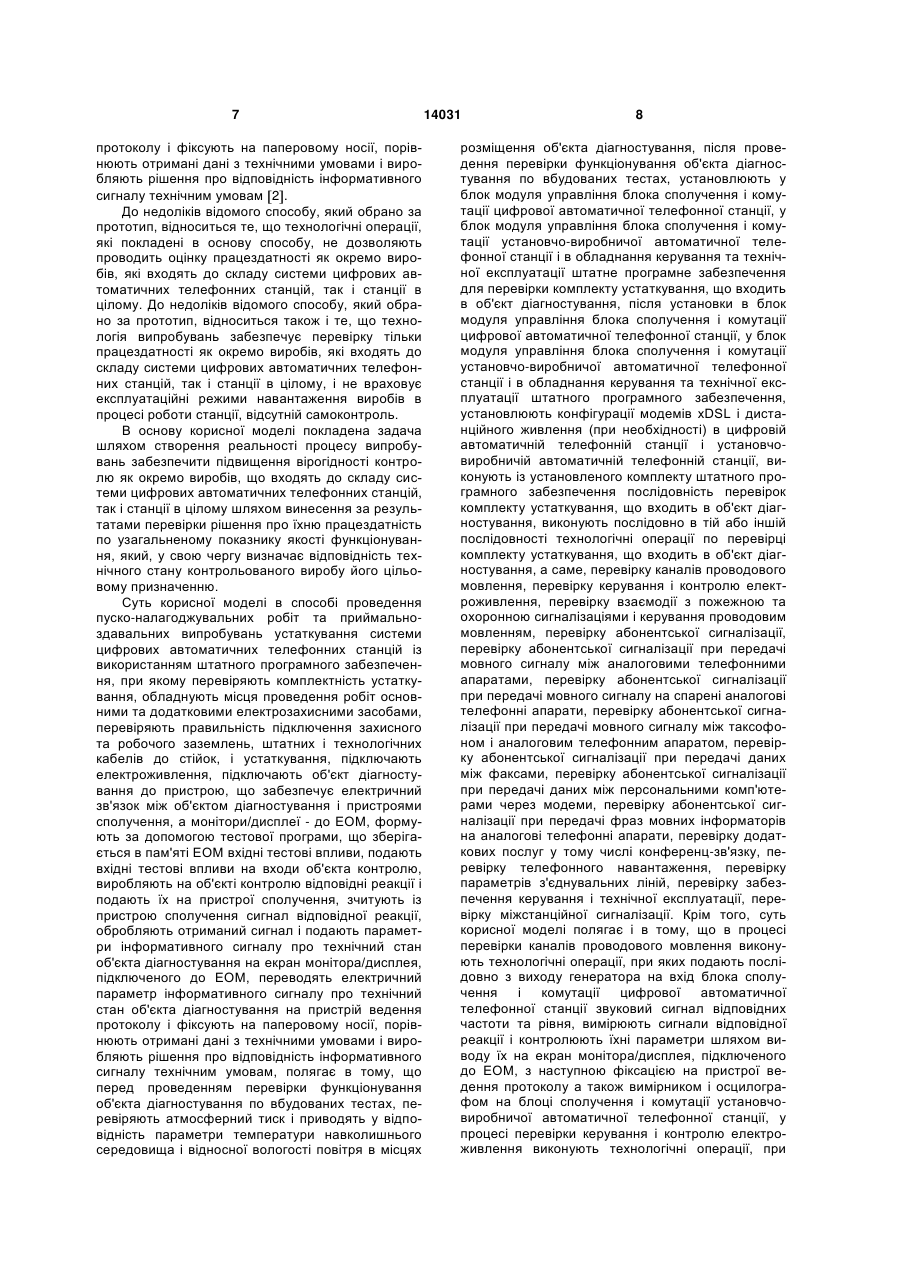

1. Спосіб проведення пусконалагоджувальних робіт та приймально-здавальних випробувань устаткування системи цифрових автоматичних телефонних станцій із штатним програмним забезпеченням, при якому перевіряють комплектність устаткування, обладнують місця проведення робіт основними та додатковими електрозахисними засобами, перевіряють правильність підключення захисного та робочого заземлень, штатних і технологічних кабелів до стійок та устаткування, підключають електроживлення, підключають об'єкт діагностування до пристрою, що забезпечує електричний зв'язок між об'єктом діагностування і пристроями сполучення, а монітори/дисплеї - до ЕОМ, формують за допомогою тестової програми, що зберігається в пам'яті ЕОМ, вхідні тестові впливи, подають вхідні тестові впливи на входи об'єкта контролю, виконують на об'єкті контролю відповідні реакції і подають їх на пристрої сполучення, зчитують із пристрою сполучення сигнал відповідної реакції, обробляють отриманий сигнал і подають параметри інформативного сигналу про технічний стан об'єкта діагностування на екран монітора/дисплея, підключеного до ЕОМ, переводять електричний параметр інформативного сигналу про технічний стан об'єкта діагностування на пристрій ведення протоколу і фіксують на паперовому носії, порівнюють отримані дані з технічними 2 (19) 1 3 числі перевірку абонентської сигналізації при передачі мовного сигналу між аналоговими телефонними апаратами, перевірку абонентської сигналізації при передачі мовного сигналу на спарені аналогові телефонні апарати, перевірку абонентської сигналізації при передачі мовного сигналу між таксофоном і аналоговим телефонним апаратом, перевірку абонентської сигналізації при передачі даних між факсами, перевірку абонентської сигналізації при передачі даних між персональними комп'ютерами через модеми, перевірку абонентської сигналізації при передачі фраз мовних інформаторів на аналогові телефонні апарати, перевірку надання додаткових послуг абонентам, у тому числі конференц-зв'язку, перевірку телефонного навантаження, перевірку параметрів з'єднувальних ліній, перевірку забезпечення керування і технічної експлуатації, перевірку міжстанційної сигналізації, крім того, при цьому в процесі перевірки каналів проводового мовлення виконують технологічні операції, при яких подають послідовно з виходу генератора на вхід блока сполучення і комутації цифрової автоматичної телефонної станції звуковий сигнал відповідних частоти та рівня, вимірюють сигнали відповідної реакції і контролюють їхні параметри шляхом виводу їх на екран монітора/дисплея, підключеного до ЕОМ, з наступною фіксацією на пристрої ведення протоколу, а також вимірювачем і осцилографом на блоці сполучення і комутації установчо-виробничої автоматичної телефонної станції, у процесі перевірки керування і контролю електроживлення виконують технологічні операції, при яких задаються необхідні режими роботи системи електроживлення у вигляді значень струмів і напруг, вимірюють сигнали відповідної реакції і контролюють їхні параметри шляхом виводу їх на екран монітора/дисплея, підключеного до ЕОМ, з наступною фіксацією на пристрої ведення протоколу, у процесі перевірки взаємодії з пожежною і охоронною сигналізаціями та керування проводовим мовленням виконують технологічні операції, при яких замикають відповідні гнізда кабелів, підключених, відповідно, до цифрової автоматичної телефонної станції і установчовиробничої автоматичної телефонної станції, вимірюють сигнали відповідної реакції та контролюють їхні параметри шляхом виводу їх на екран монітора/дисплея, підключеного до ЕОМ, з наступною фіксацією на пристрої ведення протоколу, у процесі перевірки абонентської сигналізації виконують технологічні операції, при яких послідовно виконують комплекс робіт, що містить послідовно перевірку абонентської сигналізації при передачі мовних сигналів між аналоговими телефонними апаратами, перевірку абонентської сигналізації при передачі мовних сигналів на спарені аналогові телефонні апарати, перевірку абонентської сигналізації при передачі мовного сигналу між таксофоном і аналоговим телефонним апаратом, перевірку абонентської сигналізації при передачі даних між факсами, перевірку абонентської сигналізації при передачі даних між персональними комп'ютерами через модеми, перевірку абонентської сигналізації при передачі фраз мовних інформаторів на аналогові телефонні апарати, у процесі переві 14031 4 рки надання додаткових послуг абонентам, у тому числі конференц-зв'язку, при передачі мовних сигналів виконують технологічні операції, при яких підключають аналогові телефонні апарати до розеток кабелю, підключеного, у свою чергу, до блоків аналогових закінчень цифрової автоматичної телефонної станції і установчо-виробничої автоматичної телефонної станції у відповідності зі схемою підключення, або між телефонними апаратами цифрової автоматичної телефонної станції в будь-якій її конфігурації, проводять перевірку надання додаткових послуг абонентам, у тому числі конференц-зв'язок між абонентами цифрової автоматичної телефонної станції та оцінюють якість передачі мовного сигналу між телефонними апаратами та правильність надання додаткових послуг абонентам, у процесі перевірки телефонного навантаження при передачі мовного сигналу виконують технологічні операції, при яких підключають імітатор абонентського навантаження за допомогою кабелю до блока аналогових закінчень цифрової автоматичної телефонної станції та до установчо-виробничої автоматичної телефонної станції у відповідності зі схемою підключення, і по сигналах відповідної реакції контролюють якість з'єднань між абонентами цифрової автоматичної телефонної станції в умовах її навантаження, у процесі перевірки параметрів з'єднувальних ліній виконують технологічні операції, при яких послідовно вимірюють параметри міжстанційних з'єднувальних ліній об'єкта діагностування - цифрової автоматичної телефонної станції, у процесі перевірки міжстанційної сигналізації виконують технологічні операції, при яких виконують комплекс робіт, пов'язаних з перевіркою устаткування, що входить в об'єкт діагностування, у відповідності зі схемою комплексної перевірки зазначеного об'єкта діагностування - цифрової автоматичної телефонної станції, у процесі перевірки забезпечення керування і технічної експлуатації виконують технологічні операції, при яких перевіряють всі сигнали відповідної реакції, отримані з конструктивних елементів, що входять до об'єкта діагностування цифрової автоматичної телефонної станції. 2. Спосіб за п. 1, який відрізняється тим, що при перевірці абонентської сигналізації при передачі мовного сигналу між аналоговими телефонними апаратами виконують технологічні операції, при яких здійснюють послідовно підключення аналогових телефонних апаратів до розеток кабелів, підключених, відповідно, до блоків аналогових закінчень цифрової автоматичної телефонної станції і до установчо-виробничої автоматичної телефонної станції, проводять виклики при імпульсному і частотному наборі номера на телефонному апараті і визначають якість передачі мовного сигналу. 3. Спосіб за п. 1, який відрізняється тим, що при перевірці абонентської сигналізації при передачі мовного сигналу на спарені аналогові телефонні апарати виконують технологічні операції, при яких підключають спарені аналогові телефонні апарати через комутатор навантаження до блоків аналогових закінчень цифрової автоматичної телефонної станції та установчо-виробничої автоматичної телефонної станції, проводять виклики при імпульс 5 14031 6 ному і частотному наборі номера на телефонному апараті, перевіряють при цьому неможливість одночасної роботи двох спарених аналогових телефонних апаратів і визначають якість передачі мовного сигналу. 4. Спосіб за п. 1, який відрізняється тим, що при перевірці абонентської сигналізації при передачі мовного сигналу між таксофоном і аналоговим телефонним апаратом виконують технологічні операції, при яких підключають таксофон і аналоговий телефонний апарат до блоків аналогових закінчень цифрової автоматичної телефонної станції та установчо-виробничої автоматичної телефонної станції, проводять виклики з таксофона на телефонний апарат цифрової автоматичної телефонної станції і визначають якість передачі мовного сигналу між таксофоном і телефонним апаратом. 5. Спосіб за п. 1, який відрізняється тим, що при перевірці абонентської сигналізації при передачі даних між факсами виконують технологічні операції, при яких підключають факси до блоків аналогових закінчень цифрової автоматичної телефонної станції та установчо-виробничої автоматичної телефонної станції, передають дані між факсами в одну та іншу сторони, і визначають по наявності або відсутності помилок при передачі даних якість передачі даних між факсами. 6. Спосіб за п. 1, який відрізняється тим, що при перевірці абонентської сигналізації при передачі даних між персональними комп'ютерами через модеми виконують технологічні операції, при яких персональні комп'ютери через модеми підключають до блоків аналогових закінчень цифрової автоматичної телефонної станції та установчовиробничої автоматичної телефонної станції, передають дані між персональними комп'ютерами, використовуючи спеціальну програму в операційній системі Windows, і визначають по наявності або відсутності помилок при передачі даних якість передачі даних між персональними комп'ютерами. 7. Спосіб за п. 1, який відрізняється тим, що при перевірці абонентської сигналізації при передачі фраз мовних інформаторів на аналогові телефонні апарати виконують технологічні операції, при яких підключають розетки кабелів до блоків аналогових закінчень цифрової автоматичної телефонної станції та установчо-виробничої автоматичної телефонної станції, підключають аналогові телефонні апарати до розеток кабелів, реалізують перевірку фраз мовних інформаторів на телефонні апарати цифрової автоматичної телефонної станції та установчо-виробничої автоматичної телефонної станції, і визначають правильність і якість передачі фраз мовних інформаторів на аналогові телефонні апарати. Корисна модель відноситься до галузі контрольно-вимірювальної техніки, зокрема, до автоматизованих систем контролю складних систем, а саме, до способів проведення пусконалагоджувальних робіт та приймальноздавальних випробувань устаткування системи цифрових автоматичних телефонних станцій із використанням штатного програмного забезпечення з різною комплектацією устаткування, що входить до станції. Відомий спосіб проведення пусконалагоджувальних робіт устаткування системи цифрових автоматичних телефонних станцій, який полягає в тому, що підключають об'єкт діагностування до пристрою, що забезпечує електричний зв'язок між об'єктом діагностування і пристроями сполучення, а монітори/дисплеї - до ЕОМ, формують за допомогою тестової програми, що зберігається в пам'яті ЕОМ вхідні тестові впливи, подають вхідні тестові впливи на входи об'єкта контролю, виробляють на об'єкті контролю відповідні реакції і подають їх на пристрої сполучення, зчитують із пристрою сполучення сигнал відповідної реакції, обробляють отриманий сигнал, подають параметри інформативного сигналу про технічний стан об'єкта діагностування на пристрій ведення протоколу, порівнюють отримані дані з технічними умовами і виробляють рішення про відповідність інформативного сигналу технічним умовам 1 . До недоліків відомого способу відноситься те, що технологічні операції, які покладені в основу способу, не дозволяють проводить оцінку працез датності як окремо виробів, які входять до складу системи цифрових автоматичних телефонних станцій, так і станції в цілому, а також відсутній самоконтроль системи. Найбільш близьким технічним рішенням, що є суттю корисної моделі як по задачах, що поставлені, так і по результату та ефекту, що досягаються, яке обрано як прототип, є спосіб проведення пуско-налагоджувальних робіт устаткування системи цифрових автоматичних телефонних станцій, при якому перевіряють комплектність устаткування, обладнують місця проведення робіт основними та додатковими електрозахисними засобами, перевіряють правильність підключення захисного та робочого заземлень, штатних і технологічних кабелів до стійок, і устаткування, підключають електроживлення, підключають об'єкт діагностування до пристрою, що забезпечує електричний зв'язок між об'єктом діагностування і пристроями сполучення, а монітори/дисплеї - до ЕОМ, формують за допомогою тестової програми, що зберігається в пам'яті ЕОМ вхідні тестові впливи, подають вхідні тестові впливи на входи об'єкта контролю, виробляють на об'єкті контролю відповідні реакції і подають їх на пристрої сполучення, зчитують із пристрою сполучення сигнал відповідної реакції, обробляють отриманий сигнал і подають параметри інформативного сигналу про технічний стан об'єкта діагностування на екран монітора/дисплея, підключеного до ЕОМ, переводять електричний параметр інформативного сигналу про технічний стан об'єкта діагностування на пристрій ведення 7 протоколу і фіксують на паперовому носії, порівнюють отримані дані з технічними умовами і виробляють рішення про відповідність інформативного сигналу технічним умовам 2 . До недоліків відомого способу, який обрано за прототип, відноситься те, що технологічні операції, які покладені в основу способу, не дозволяють проводить оцінку працездатності як окремо виробів, які входять до складу системи цифрових автоматичних телефонних станцій, так і станції в цілому. До недоліків відомого способу, який обрано за прототип, відноситься також і те, що технологія випробувань забезпечує перевірку тільки працездатності як окремо виробів, які входять до складу системи цифрових автоматичних телефонних станцій, так і станції в цілому, і не враховує експлуатаційні режими навантаження виробів в процесі роботи станції, відсутній самоконтроль. В основу корисної моделі покладена задача шляхом створення реальності процесу випробувань забезпечити підвищення вірогідності контролю як окремо виробів, що входять до складу системи цифрових автоматичних телефонних станцій, так і станції в цілому шляхом винесення за результатами перевірки рішення про їхню працездатність по узагальненому показнику якості функціонування, який, у свою чергу визначає відповідність технічного стану контрольованого виробу його цільовому призначенню. Суть корисної моделі в способі проведення пуско-налагоджувальних робіт та приймальноздавальних випробувань устаткування системи цифрових автоматичних телефонних станцій із використанням штатного програмного забезпечення, при якому перевіряють комплектність устаткування, обладнують місця проведення робіт основними та додатковими електрозахисними засобами, перевіряють правильність підключення захисного та робочого заземлень, штатних і технологічних кабелів до стійок, і устаткування, підключають електроживлення, підключають об'єкт діагностування до пристрою, що забезпечує електричний зв'язок між об'єктом діагностування і пристроями сполучення, а монітори/дисплеї - до ЕОМ, формують за допомогою тестової програми, що зберігається в пам'яті ЕОМ вхідні тестові впливи, подають вхідні тестові впливи на входи об'єкта контролю, виробляють на об'єкті контролю відповідні реакції і подають їх на пристрої сполучення, зчитують із пристрою сполучення сигнал відповідної реакції, обробляють отриманий сигнал і подають параметри інформативного сигналу про технічний стан об'єкта діагностування на екран монітора/дисплея, підключеного до ЕОМ, переводять електричний параметр інформативного сигналу про технічний стан об'єкта діагностування на пристрій ведення протоколу і фіксують на паперовому носії, порівнюють отримані дані з технічними умовами і виробляють рішення про відповідність інформативного сигналу технічним умовам, полягає в тому, що перед проведенням перевірки функціонування об'єкта діагностування по вбудованих тестах, перевіряють атмосферний тиск і приводять у відповідність параметри температури навколишнього середовища і відносної вологості повітря в місцях 14031 8 розміщення об'єкта діагностування, після проведення перевірки функціонування об'єкта діагностування по вбудованих тестах, установлюють у блок модуля управління блока сполучення і комутації цифрової автоматичної телефонної станції, у блок модуля управління блока сполучення і комутації установчо-виробничої автоматичної телефонної станції і в обладнання керування та технічної експлуатації штатне програмне забезпечення для перевірки комплекту устаткування, що входить в об'єкт діагностування, після установки в блок модуля управління блока сполучення і комутації цифрової автоматичної телефонної станції, у блок модуля управління блока сполучення і комутації установчо-виробничої автоматичної телефонної станції і в обладнання керування та технічної експлуатації штатного програмного забезпечення, установлюють конфігурації модемів xDSL і дистанційного живлення (при необхідності) в цифровій автоматичній телефонній станції і установчовиробничій автоматичній телефонній станції, виконують із установленого комплекту штатного програмного забезпечення послідовність перевірок комплекту устаткування, що входить в об'єкт діагностування, виконують послідовно в тій або іншій послідовності технологічні операції по перевірці комплекту устаткування, що входить в об'єкт діагностування, а саме, перевірку каналів проводового мовлення, перевірку керування і контролю електроживлення, перевірку взаємодії з пожежною та охоронною сигналізаціями і керування проводовим мовленням, перевірку абонентської сигналізації, перевірку абонентської сигналізації при передачі мовного сигналу між аналоговими телефонними апаратами, перевірку абонентської сигналізації при передачі мовного сигналу на спарені аналогові телефонні апарати, перевірку абонентської сигналізації при передачі мовного сигналу між таксофоном і аналоговим телефонним апаратом, перевірку абонентської сигналізації при передачі даних між факсами, перевірку абонентської сигналізації при передачі даних між персональними комп'ютерами через модеми, перевірку абонентської сигналізації при передачі фраз мовних інформаторів на аналогові телефонні апарати, перевірку додаткових послуг у тому числі конференц-зв'язку, перевірку телефонного навантаження, перевірку параметрів з'єднувальних ліній, перевірку забезпечення керування і технічної експлуатації, перевірку міжстанційної сигналізації. Крім того, суть корисної моделі полягає і в тому, що в процесі перевірки каналів проводового мовлення виконують технологічні операції, при яких подають послідовно з виходу генератора на вхід блока сполучення і комутації цифрової автоматичної телефонної станції звуковий сигнал відповідних частоти та рівня, вимірюють сигнали відповідної реакції і контролюють їхні параметри шляхом виводу їх на екран монітора/дисплея, підключеного до ЕОМ, з наступною фіксацією на пристрої ведення протоколу а також вимірником і осцилографом на блоці сполучення і комутації установчовиробничої автоматичної телефонної станції, у процесі перевірки керування і контролю електроживлення виконують технологічні операції, при 9 яких задаються необхідні режими роботи системи електроживлення у вигляді значень струмів і напруг, вимірюють сигнали відповідної реакції і контролюють їхні параметри шляхом виводу їх на екран монітора/дисплея, підключеного до ЕОМ, з наступною фіксацією на пристрої ведення протоколу, у процесі перевірки взаємодії з пожежною і охоронною сигналізаціями та керування проводовим мовленням, виконують технологічні операції, при яких замикають відповідні гнізда кабелів, підключених, відповідно, до цифрової автоматичної телефонної станції і установчо-виробничої автоматичної телефонної станції, вимірюють сигнали відповідної реакції та контролюють їхні параметри шляхом виводу їх на екран монітора/дисплея, підключеного до ЕОМ, з наступною фіксацією на пристрої ведення протоколу, у процесі перевірки абонентської сигналізації виконують технологічні операції, при яких послідовно виконують комплекс робіт, що містить у собі послідовну перевірку абонентської сигналізації при передачі мовних сигналів між аналоговими телефонними апаратами, перевірку абонентської сигналізації при передачі мовних сигналів на спарені аналогові телефонні апарати, перевірку абонентської сигналізації при передачі мовного сигналу між таксофоном і аналоговим телефонним апаратом, перевірку абонентської сигналізації при передачі даних між факсами, перевірку абонентської сигналізації при передачі даних між персональними комп'ютерами через модеми, перевірку абонентської сигналізації при передачі фраз мовних інформаторів на аналогові телефонні апарати, у процесі перевірки додаткових послуг, у тому числі конференц-зв'язку, при передачі мовних сигналів виконують технологічні операції, при яких підключають аналогові телефонні апарати до розеток кабелю, підключеного, у свою чергу, до блоків аналогових закінчень цифрової автоматичної телефонної станції і установчо-виробничої автоматичної телефонної станції у відповідності зі схемою підключення, або між телефонними апаратами цифрової автоматичної телефонної станції в будь-якій її конфігурації, проводять перевірку додаткових послуг у тому числі конференц-зв'язку між абонентами цифрової автоматичної телефонної станції та оцінюють якість передачі мовного сигналу між телефонними апаратами та правильність надання додаткових послуг абонентам, у процесі перевірки телефонного навантаження при передачі мовного сигналу виконують технологічні операції, при яких підключають імітатор абонентського навантаження за допомогою кабелю до блока аналогових закінчень цифрової автоматичної телефонної станції та до установчо-виробничої автоматичної телефонної станції у відповідності зі схемою підключення, і по сигналах відповідної реакції контролюють якість з'єднань між абонентами цифрової автоматичної телефонної станції в умовах її навантаження, у процесі перевірки параметрів з'єднувальних ліній виконують технологічні операції, при яких послідовно вимірюють параметри міжстанційних з'єднувальних ліній об'єкта діагностування - цифрової автоматичної телефонної станції, у процесі перевірки міжстанційної сигналізації виконують технологічні 14031 10 операції, при яких виконують комплекс робіт, пов'язаних з перевіркою устаткування, що входить в об'єкт діагностування, у відповідності зі схемою комплексної перевірки зазначеного об'єкта діагностування - цифрової автоматичної телефонної станції, у процесі перевірки забезпечення керування і технічної експлуатації виконують технологічні операції, при яких перевіряють всі сигнали відповідної реакції, отримані з конструктивних елементів, що входять до об'єкту діагностування цифрової автоматичної телефонної станції. Суть корисної моделі полягає також і в тому, що при перевірці абонентської сигналізації при передачі мовного сигналу між аналоговими телефонними апаратами виконують технологічні операції, при яких здійснюють послідовно підключення аналогових телефонних апаратів до розеток кабелів, підключених, відповідно, до блоків аналогових закінчень цифрової автоматичної телефонної станції і до установчо-виробничої автоматичної телефонної станції, проводять виклики при імпульсному і частотному наборі номера на телефонному апараті і визначають якість передачі мовного сигналу, при перевірці абонентської сигналізації при передачі мовного сигналу на спарені аналогові телефонні апарати виконують технологічні операції, при яких підключають спарені аналогові телефонні апарати через комутатор навантаження до блоків аналогових закінчень цифрової автоматичної телефонної станції і установчо-виробничої автоматичної телефонної станції, проводять виклики при імпульсному і частотному наборі номера на телефонному апараті, перевіряють при цьому неможливість одночасної роботи двох спарених аналогових телефонних апаратів і визначають якість передачі мовного сигналу, при перевірці абонентської сигналізації при передачі мовного сигналу між таксофоном і аналоговим телефонним апаратом виконують технологічні операції, при яких підключають таксофон і аналоговий телефонний апарат до блоків аналогових закінчень цифрової автоматичної телефонної станції і установчовиробничої автоматичної телефонної станції, проводять виклики з таксофона на телефонний апарат цифрової автоматичної телефонної станції, і визначають якість передачі мовного сигналу між таксофоном і телефонним апаратом, при перевірці абонентської сигналізації при передачі даних між факсами виконують технологічні операції, при яких підключають факси до блоків аналогових закінчень цифрової автоматичної телефонної станції і установчо-виробничої автоматичної телефонної станції, передають дані між факсами в одну та іншу сторони, і визначають по наявності або відсутності помилок при передачі даних якість передачі даних між факсами, при перевірці абонентської сигналізації при передачі даних між персональними комп'ютерами через модеми виконують технологічні операції, при яких персональні комп'ютери через модеми підключають до блоків аналогових закінчень цифрової автоматичної телефонної станції і установчо-виробничої автоматичної телефонної станції, передають дані між персональними комп'ютерами, використовуючи спеціальну програму в операційній системі Windows, і визначають по ная 11 вності або відсутності помилок при передачі даних якість передачі даних між персональними комп'ютерами, а при перевірці абонентської сигналізації при передачі фраз мовних інформаторів на аналогові телефонні апарати виконують технологічні операції, при яких підключають розетки кабелів до блоків аналогових закінчень цифрової автоматичної телефонної станції і установчо-виробничої автоматичної телефонної станції, підключають аналогові телефонні апарати до розеток кабелів, реалізують перевірку фраз мовних інформаторів на телефонні апарати цифрової автоматичної телефонної станції та установчо-виробничої автоматичної телефонної станції, і визначають правильність і якість передачі фраз мовних інформаторів на аналогові телефонні апарати. Порівняльний аналіз технічного рішення із прототипом дозволяє зробити висновок, що спосіб проведення пуско-налагоджувальних робіт та приймально-здавальних випробувань устаткування системи цифрових автоматичних телефонних станцій із штатним програмним забезпеченням, який заявляється, відрізняється тим, що перед проведенням перевірки функціонування об'єкта діагностування по вбудованих тестах, перевіряють атмосферний тиск і приводять у відповідність параметри температури навколишнього середовища і відносної вологості повітря в місцях розміщення об'єкта діагностування, після проведення перевірки функціонування об'єкта діагностування по вбудованих тестах, установлюють у блок модуля управління блока сполучення і комутації цифрової автоматичної телефонної станції, у блок модуля управління блока сполучення і комутації установчо-виробничої автоматичної телефонної станції і в обладнання керування та технічної експлуатації штатне програмне забезпечення для перевірки комплекту устаткування, що входить в об'єкт діагностування, після установки в блок модуля управління блока сполучення і комутації цифрової автоматичної телефонної станції, у блок модуля управління блока сполучення і комутації установчо-виробничої автоматичної телефонної станції і в обладнання керування та технічної експлуатації штатного програмного, забезпечення установлюють конфігурації модемів xDSL і дистанційного живлення (при необхідності) в цифровій автоматичній телефонній станції і установчо-виробничій автоматичній телефонній станції, виконують із установленого комплекту штатного програмного забезпечення послідовність перевірок комплекту устаткування, що входить в об'єкт діагностування, виконують послідовно в тій або іншій послідовності технологічні операції по перевірці комплекту устаткування, що входить в об'єкт діагностування, а саме, перевірку каналів проводового мовлення, перевірку керування і контролю електроживлення, перевірку взаємодії з пожежною та охоронною сигналізаціями і керування проводовим мовленням, перевірку абонентської сигналізації, перевірку абонентської сигналізації при передачі мовного сигналу між аналоговими телефонними апаратами, перевірку абонентської сигналізації при передачі мовного сигналу на спарені аналогові телефонні апарати, перевірку абонентської сигналізації 14031 12 при передачі мовного сигналу між таксофоном і аналоговим телефонним апаратом, перевірку абонентської сигналізації при передачі даних між факсами, перевірку абонентської сигналізації при передачі даних між персональними комп'ютерами через модеми, перевірку абонентської сигналізації при передачі фраз мовних інформаторів на аналогові телефонні апарати, перевірку додаткових послуг у тому числі конференц-зв'язку, перевірку телефонного навантаження, перевірку параметрів з'єднувальних ліній, перевірку забезпечення керування і технічної експлуатації, перевірку міжстанційної сигналізації, при цьому в процесі перевірки каналів проводового мовлення виконують технологічні операції, при яких подають послідовно з виходу генератора на вхід блока сполучення і комутації цифрової автоматичної телефонної станції звуковий сигнал відповідних частоти та рівня, вимірюють сигнали відповідної реакції і контролюють їхні параметри шляхом виводу їх на екран монітора/дисплея, підключеного до ЕОМ, з наступною фіксацією на пристрої ведення протоколу, а також вимірником і осцилографом на блоці сполучення і комутації установчо-виробничої автоматичної телефонної станції, у процесі перевірки керування і контролю електроживлення виконують технологічні операції, при яких задаються необхідні режими роботи системи електроживлення у вигляді значень струмів і напруг, вимірюють сигнали відповідної реакції і контролюють їхні параметри шляхом виводу їх на екран монітора/дисплея, підключеного до ЕОМ, з наступною фіксацією на пристрої ведення протоколу, у процесі перевірки взаємодії з пожежною і охоронною сигналізаціями та керування проводовим мовленням, виконують технологічні операції, при яких замикають відповідні гнізда кабелів, підключених, відповідно, до цифрової автоматичної телефонної станції і установчовиробничої автоматичної телефонної станції, вимірюють сигнали відповідної реакції та контролюють їхні параметри шляхом виводу їх на екран монітора/дисплея, підключеного до ЕОМ, з наступною фіксацією на пристрої ведення протоколу, у процесі перевірки абонентської сигналізації виконують технологічні операції, при яких послідовно виконують комплекс робіт, що містить у собі послідовно перевірку абонентської сигналізації при передачі мовних сигналів між аналоговими телефонними апаратами, перевірку абонентської сигналізації при передачі мовних сигналів на спарені аналогові телефонні апарати, перевірку абонентської сигналізації при передачі мовного сигналу між таксофоном і аналоговим телефонним апаратом, перевірку абонентської сигналізації при передачі даних між факсами, перевірку абонентської сигналізації при передачі даних між персональними комп'ютерами через модеми, перевірку абонентської сигналізаціїпри передачі фраз мовних інформаторів на аналогові телефонні апарати, у процесі перевірки додаткових послуг у тому числі конференц-зв'язку при передачі мовних сигналів виконують технологічні операції, при яких підключають аналогові телефонні апарати до розеток кабелю, підключеного, у свою чергу, до блоків аналогових закінчень цифрової автоматичної те 13 лефонної станції і установчо-виробничої автоматичної телефонної станції у відповідності зі схемою підключення, або між телефонними апаратами цифрової автоматичної телефонної станції в будь-якій її конфігурації, проводять перевірку додаткових послуг у тому числі конференц-зв'язку між абонентами цифрової автоматичної телефонної станції та оцінюють якість передачі мовного сигналу між телефонними апаратами та правильність надання додаткових послуг абонентам, у процесі перевірки телефонного навантаження при передачі мовного сигналу виконують технологічні операції, при яких підключають імітатор абонентського навантаження за допомогою кабелю до блока аналогових закінчень цифрової автоматичної телефонної станції і по сигналах відповідної реакції контролюють якість з'єднань між абонентами цифрової автоматичної телефонної станції в умовах її навантаження, у процесі перевірки параметрів з'єднувальних ліній виконують технологічні операції, при яких послідовно вимірюють параметри міжстанційних з'єднувальних ліній об'єкта діагностування - цифрової автоматичної телефонної станції, у процесі перевірки міжстанційної сигналізації виконують технологічні операції, при яких виконують комплекс робіт, пов'язаних з перевіркою устаткування, що входить в об'єкт діагностування, у відповідності зі схемою комплексної перевірки зазначеного об'єкта діагностування - цифрової автоматичної телефонної станції, у процесі перевірки забезпечення керування і технічної експлуатації виконують технологічні операції, при яких перевіряють всі сигнали відповідної реакції, отримані з конструктивних елементів, що входять до об'єкту діагностування - цифрової автоматичної телефонної станції, причому при перевірці абонентської сигналізації при передачі мовного сигналу між аналоговими телефонними апаратами виконують технологічні операції, при яких здійснюють послідовно підключення аналогових телефонних апаратів до розеток кабелів, підключених, відповідно, до блоків аналогових закінчень цифрової автоматичної телефонної станції і до установчовиробничої автоматичної телефонної станції, проводять виклики при імпульсному і частотному наборі номера на телефонному апараті і визначають якість передачі мовного сигналу, при перевірці абонентської сигналізації при передачі мовного сигналу на спарені аналогові телефонні апарати виконують технологічні операції, при яких підключають спарені аналогові телефонні апарати через комутатор навантаження до блоків аналогових закінчень цифрової автоматичної телефонної станції і установчо-виробничої автоматичної телефонної станції, проводять виклики при імпульсному і частотному наборі номера на телефонному апараті, перевіряють при цьому неможливість одночасної роботи двох спарених аналогових телефонних апаратів і визначають якість передачі мовного сигналу, при перевірці абонентської сигналізації при передачі мовного сигналу між таксофоном і аналоговим телефонним апаратом виконують технологічні операції, при яких підключають таксофон і аналоговий телефонний апарат до блоків аналогових закінчень цифрової автоматич 14031 14 ної телефонної станції і установчо-виробничої автоматичної телефонної станції, проводять виклики з таксофона на телефонний апарат цифрової автоматичної телефонної станції, і визначають якість передачі мовного сигналу між таксофоном і телефонним апаратом, при перевірці абонентської сигналізації при передачі даних між факсами виконують технологічні операції, при яких підключають факси до блоків аналогових закінчень цифрової автоматичної телефонної станції і установчовиробничої автоматичної телефонної станції, передають дані між факсами в одну та іншу сторони, і визначають по наявності або відсутності помилок при передачі даних якість передачі даних між факсами, при перевірці абонентської сигналізації при передачі даних між персональними комп'ютерами через модеми виконують технологічні операції, при яких персональні комп'ютери через модеми підключають до блоків аналогових закінчень цифрової автоматичної телефонної станції і установчо-виробничої автоматичної телефонної станції, передають дані між персональними комп'ютерами, використовуючи спеціальну програму в операційній системі Windows, і визначають по наявності або відсутності помилок при передачі даних якість передачі даних між персональними комп'ютерами, а при перевірці абонентської сигналізації при передачі фраз мовних інформаторів на аналогові телефонні апарати виконують технологічні операції, при яких підключають розетки кабелів до блоків аналогових закінчень цифрової автоматичної телефонної станції і установчо-виробничої автоматичної телефонної станції, підключають аналогові телефонні апарати до розеток кабелів, реалізують перевірку фраз мовних інформаторів на телефонні апарати цифрової автоматичної телефонної станції та установчо-виробничої автоматичної телефонної станції, і визначають правильність і якість передачі фраз мовних інформаторів на аналогові телефонні апарати. Таким чином, спосіб проведення пусконалагоджувальних робіт та приймальноздавальних випробувань устаткування системи цифрових автоматичних телефонних станцій із штатним програмним забезпеченням, який заявляється, відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою ілюстрацій, де на Фіг.1 надана блок-схема поетапного виконання технологічних операцій, які покладено в основу способу проведення пусконалагоджувальних робіт та приймальноздавальних випробувань устаткування системи цифрових автоматичних телефонних станцій із штатним програмним забезпеченням, який заявляється. Спосіб проведення пуско-налагоджувальних робіт та приймально-здавальних випробувань устаткування системи цифрових автоматичних телефонних станцій із штатним програмним забезпеченням, наприклад, цифрової автоматичної телефонної станції типу ЕАТС системи "Дніпро", здійснюється наступним чином у відповідності до нижче показаного технологічного процесу, який представлено як один з варіантів послідовності 15 виконання технологічних операцій, що входять у спосіб, який заявляється (див. Фіг.1). Попередньо перевіряють комплектність устаткування, при цьому паралельно обладнують місця проведення робіт основними та додатковими електрозахисними засобами. Продовжують підготовчий етап тим, що перевіряють правильність підключення захисного та робочого заземлень, штатних і технологічних кабелів до стійок, і устаткування, підключають електроживлення до устаткування, яке діагностується. Перед початком робіт перевіряють атмосферний тиск і приводять у відповідність параметри температури навколишнього середовища і відносної вологості повітря в місцях розміщення об'єкта діагностування. При відповідності параметрів навколишнього середовища підключають об'єкт діагностування до пристрою, що забезпечує електричний зв'язок між об'єктом діагностування і пристроями сполучення, а монітори/дисплеї - до ЕОМ. Після вищезазначеного формують за допомогою тестової програми, що зберігається в пам'яті ЕОМ вхідні тестові впливи. Продовжують проведення пусконалагоджувальних робіт та приймальноздавальних випробувань устаткування системи цифрових автоматичних телефонних станцій із штатним програмним забезпеченням тим, що подають вхідні тестові впливи на входи об'єкта контролю, виробляють на об'єкті контролю відповідні реакції і подають їх на пристрої сполучення. Після того, як будуть отримані відповідні реакції, їх, а саме, сигнал/сигнали відповідної реакції зчитують із пристрою сполучення. Після цього обробляють отриманий сигнал/сигнали і подають параметри інформативного сигналу про технічний стан об'єкта діагностування на екран монітора/дисплея, підключеного до ЕОМ. Проводять заходи, при яких переводять електричний параметр інформативного сигналу про технічний стан об'єкта діагностування на пристрій ведення протоколу і фіксують на паперовому носії. Закінчують підготовчий етап контролю тим, що порівнюють отримані дані з технічними умовами і виробляють рішення про відповідність інформативного сигналу технічним умовам. Продовжують проведення пусконалагоджувальних робіт та приймальноздавальних випробувань устаткування системи цифрових автоматичних телефонних станцій із штатним програмним забезпеченням тим, що установлюють у блок модуля управління блока сполучення і комутації цифрової автоматичної телефонної станції, у блок модуля управління блока сполучення і комутації установчовиробничої автоматичної телефонної станції і в обладнання керування та технічної експлуатації штатне програмне забезпечення для комплексної перевірки комплекту устаткування, що входить в об'єкт діагностування. Штатне програмне забезпечення орієнтовано на виконання певних завдань відповідними підсистемам цифрової системи комутації. Програмне забезпечення користувача залежить від конкретної 14031 16 конфігурації станції. Програмне забезпечення реалізує функції першого, другого, третього та четвертого рівнів моделі взаємодії відкритих систем. Після виконання зазначених технологічних операцій установлюють конфігурації модемів xDSL і дистанційного живлення (при необхідності) в цифровій автоматичній телефонній станції і установчо-виробничій автоматичній телефонній станції. По закінченню етапу установки конфігурації модемів xDSL і дистанційного живлення (при необхідності) в цифровій автоматичній телефонній станції і установчо-виробничій автоматичній телефонній станції, виконують із установленого комплекту штатного програмного забезпечення послідовність перевірок комплекту устаткування, що входить в об'єкт діагностування, а на завершальній стадії виконують послідовно в тій або іншій послідовності технологічні операції по перевірці комплекту устаткування, що входить в об'єкт діагностування. Перевірка комплекту устаткування, що входить в об'єкт діагностування, представляє собою (як варіант послідовності виконання технологічних операцій) технологічний процес, згідно з яким проводять послідовно в указаній або у будь-якій іншій послідовності: перевірку каналів проводового мовлення; перевірку керування і контролю електроживлення; перевірку взаємодії з пожежною та охоронною сигналізаціями і керування проводовим мовленням; перевірку абонентської сигналізації; перевірку абонентської сигналізації при передачі мовного сигналу між аналоговими телефонними апаратами; перевірку абонентської сигналізації при передачі мовного сигналу на спарені аналогові телефонні апарати; перевірку абонентської сигналізації при передачі мовного сигналу між таксофоном і аналоговим телефонним апаратом; перевірку абонентської сигналізації при передачі даних між факсами; перевірку абонентської сигналізації при передачі даних між персональними комп'ютерами через модеми; перевірку абонентської сигналізації при передачі фраз мовних інформаторів на аналогові телефонні апарати; перевірку надання додаткових послуг абонентам у тому числі конференц-зв'язку; перевірку телефонного навантаження; перевірку параметрів з'єднувальних ліній; перевірку міжстанційної сигналізації; перевірку забезпечення керування і технічної експлуатації. У загальному вигляді вищезазначені перевірки проводяться шляхом виконання тільки їм властивих технологічних операцій в указаній або у будьякій іншій послідовності. Так у процесі перевірки каналів проводового мовлення виконують технологічні операції, при яких подають послідовно з виходу генератора на вхід блока сполучення і комутації цифрової авто 17 матичної телефонної станції звуковий сигнал відповідних частоти и рівня, вимірюють сигнали відповідної реакції і контролюють їхні параметри шляхом виводу їх на екран монітора/дисплея, підключеного до ЕОМ, з наступною фіксацією на пристрої ведення протоколу, а також вимірником і осцилографом на блоці сполучення і комутації установчо-виробничої автоматичної телефонної станції. У процесі перевірки керування і контролю електроживлення виконують технологічні операції, при яких задаються необхідні режими роботи системи електроживлення у вигляді значень струмів і напруг, вимірюють сигнали відповідної реакції і контролюють їхні параметри шляхом виводу їх на екран монітора/дисплея, підключеного до ЕОМ, з наступною фіксацією на пристрої ведення протоколу. У процесі перевірки взаємодії з пожежною і охоронною сигналізаціями та керування проводовим мовленням виконують технологічні операції, при яких замикають відповідні гнізда кабелів, підключених, відповідно, до цифрової автоматичної телефонної станції і установчо-виробничої автоматичної телефонної станції, вимірюють сигнали відповідної реакції та контролюють їхні параметри шляхом виводу їх на екран монітора/дисплея, підключеного до ЕОМ, з наступною фіксацією на пристрої ведення протоколу. У процесі перевірки абонентської сигналізації виконують технологічні операції, при яких послідовно виконують комплекс робіт, що містить у собі послідовно перевірку абонентської сигналізації. У процесі перевірки абонентської сигналізації при передачі мовного сигналу між аналоговими телефонними апаратами виконують технологічні операції, при яких здійснюють послідовно підключення аналогових телефонних апаратів до розеток кабелів, підключених, відповідно, до блоків аналогових закінчень цифрової автоматичної телефонної станції і до установчо-виробничої автоматичної телефонної станції, проводять виклики при імпульсному і частотному наборі номера на телефонному апараті і визначають якість передачі мовного сигналу. У процесі перевірки абонентської сигналізації при передачі мовного сигналу на спарені аналогові телефонні апарати виконують технологічні операції, при яких підключають спарені аналогові телефонні апарати через комутатор навантаження до блоків аналогових закінчень цифрової автоматичної телефонної станції і установчо-виробничої автоматичної телефонної станції, проводять виклики при імпульсному і частотному наборі номера на телефонному апараті, перевіряють при цьому неможливість одночасної роботи двох спарених аналогових телефонних апаратів і визначають якість передачі мовного сигналу. У процесі перевірки абонентської сигналізації при передачі мовного сигналу між таксофоном і аналоговим телефонним апаратом виконують технологічні операції, при яких підключають таксофон і аналоговий телефонний апарат до блоків аналогових закінчень цифрової автоматичної телефонної станції і установчо-виробничої автоматичної 14031 18 телефонної станції, проводять виклики з таксофона на телефонний апарат цифрової автоматичної телефонної станції, і визначають якість передачі мовного сигналу між таксофоном і телефонним апаратом. У процесі перевірки абонентської сигналізації при передачі даних між факсами виконують технологічні операції, при яких підключають факси до блоків аналогових закінчень цифрової автоматичної телефонної станції і установчо-виробничої автоматичної телефонної станції, передають дані між факсами в одну та іншу сторони, і визначають по наявності або відсутності помилок при передачі даних якість передачі даних між факсами. У процесі перевірки абонентської сигналізації при передачі даних між персональними комп'ютерами через модеми виконують технологічні операції, при яких персональні комп'ютери через модеми підключають до блоків аналогових закінчень цифрової автоматичної телефонної станції і установчо-виробничої автоматичної телефонної станції, передають дані між персональними комп'ютерами, використовуючи спеціальну програму в ОС Windows, і визначають по наявності або відсутності помилок при передачі даних якість передачі даних між персональними комп'ютерами. У процесі перевірки абонентської сигналізації при передачі фраз мовних інформаторів на аналогові телефонні апарати виконують технологічні операції, при яких підключають аналогові телефонні апарати до розеток кабелів, які, у свою чергу, підключені до блоків аналогових закінчень цифрової автоматичної телефонної станції і установчо-виробничої автоматичної телефонної станції, реалізують перевірку фраз мовних інформаторів на телефонні апарати цифрової автоматичної телефонної станції і установчо-виробничої автоматичної телефонної станції, і визначають правильність і якість передачі фраз мовних інформаторів на аналогові телефонні апарати. У процесі перевірки надання додаткових послуг абонентам у тому числі конференц-зв'язку при передачі мовних сигналів виконують технологічні операції, при яких підключають аналогові телефонні апарати до розеток кабелю, підключеного, у свою чергу, до блоків аналогових закінчень цифрової автоматичної телефонної станції і установчо-виробничої автоматичної телефонної станції у відповідності зі схемою підключення, або між телефонними апаратами цифрової автоматичної телефонної станції в будь-якій її конфігурації, проводять перевірку додаткових послуг у тому числі конференц-зв'язку між абонентами цифрової автоматичної телефонної станції та оцінюють якість передачі мовного сигналу між телефонними апаратами та правильність надання додаткових послуг абонентам. У процесі перевірки телефонного навантаження при передачі мовного сигналу виконують технологічні операції, при яких підключають імітатор абонентського навантаження за допомогою кабелю до блока аналогових закінчень цифрової автоматичної телефонної станції та до установчовиробничої автоматичної телефонної станції у відповідності зі схемою підключення, і по сигналах 19 відповідної реакції контролюють якість з'єднань між абонентами цифрової автоматичної телефонної станції в умовах її навантаження. У процесі перевірки параметрів з'єднувальних ліній виконують технологічні операції, при яких послідовно вимірюють параметри міжстанційних з'єднувальних ліній об'єкта діагностування - цифрової автоматичної телефонної станції. У процесі перевірки міжстанційної сигналізації виконують технологічні операції, при яких виконують комплекс робіт, пов'язаних з перевіркою устаткування, що входить в об'єкт діагностування, у відповідності зі схемою комплексної перевірки зазначеного об'єкта діагностування - цифрової автоматичної телефонної станції. У процесі перевірки забезпечення керування і технічної експлуатації виконують технологічні операції, при яких перевіряють всі сигнали відповідної реакції, отримані з конструктивних елементів, що входять до об'єкту діагностування - цифрової автоматичної телефонної станції. Вищепоказаний спосіб проведення пусконалагоджувальних робіт та приймальноздавальних випробувань устаткування системи цифрових автоматичних телефонних станцій із штатним програмним забезпеченням, який заявляється, може бути використаний для проведення пусконалагоджувальних робіт та приймальноздавальних випробувань устаткування системи цифрових автоматичних телефонних станцій типу ЕАТС системи "Дніпро". На завершальному етапі діагностування по сигналах відповідної реакції при перевірці кожного конструктивного елемента цифрової автоматичної телефонної станції, у якій проводяться пусконалагоджувальні роботи та приймально-здавальні випробування із штатним програмним забезпеченням, приймається рішення, чи знаходяться в нормі параметри кожного з конструктивних елементів цифрової автоматичної телефонної станції, чи є відхилення значень параметрів від номінальних, яке дасть імовірність помилки більше, менше або рівної заданої. 14031 20 Підвищення ефективності застосування способу проведення пусконалагоджувальних робіт та приймально-здавальних випробувань із штатним програмним забезпеченням устаткування системи цифрових автоматичних телефонних станцій, який заявляється, у порівнянні з прототипом, досягається за рахунок створення реальності процесу випробувань, забезпеченням підвищення вірогідності контролю як окремо виробів, що входять до складу системи цифрових автоматичних телефонних станцій, так і станції в цілому, які перевіряються із штатним програмним забезпеченням, шляхом винесення за результатами перевірки рішення про їхню працездатність по узагальненому показнику якості функціонування, який, у свою чергу визначає відповідність технічного стану контрольованого виробу його цільовому призначенню. Підвищення ефективності застосування способу проведення пуско-налагоджувальних робіт та приймальноздавальних випробувань устаткування системи цифрових автоматичних телефонних станцій із штатним програмним забезпеченням, який заявляється, у порівнянні з прототипом, досягається також і за рахунок того, що перевіряється не тільки обладнання станції, але і її можливість забезпечити надання користувачам основних і додаткових видів обслуговування і можливість забезпечення надання цього обслуговування експлуатуючим персоналом. Джерела інформації: 1. Мисулович Л.Я., Макаров В.В., Бакланов Ю.А. "Результаты испытаний интегральной аналого-цифровой системы святи ЕСС АЦ "Исток". Электросвязь, 1981, №9, с.4-10 - аналог. 2. А.Г. Попова "Проектирование квазиэлектронных АТС". Учебное пособие для высших учебных заведений. Допущено Министерством связи СССР в качестве учебного пособия для студентов электротехнических институтов связи специальности 0702. М., "Радио и связь", 1987, стор.46-67, Раздел 2.2 Станции типа "КВАНТ" прототип. 21 14031 22 23 Комп’ютерна верстка А. Крулевський 14031 Підписне 24 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
