Електричний з’єднувальний клемний пристрій

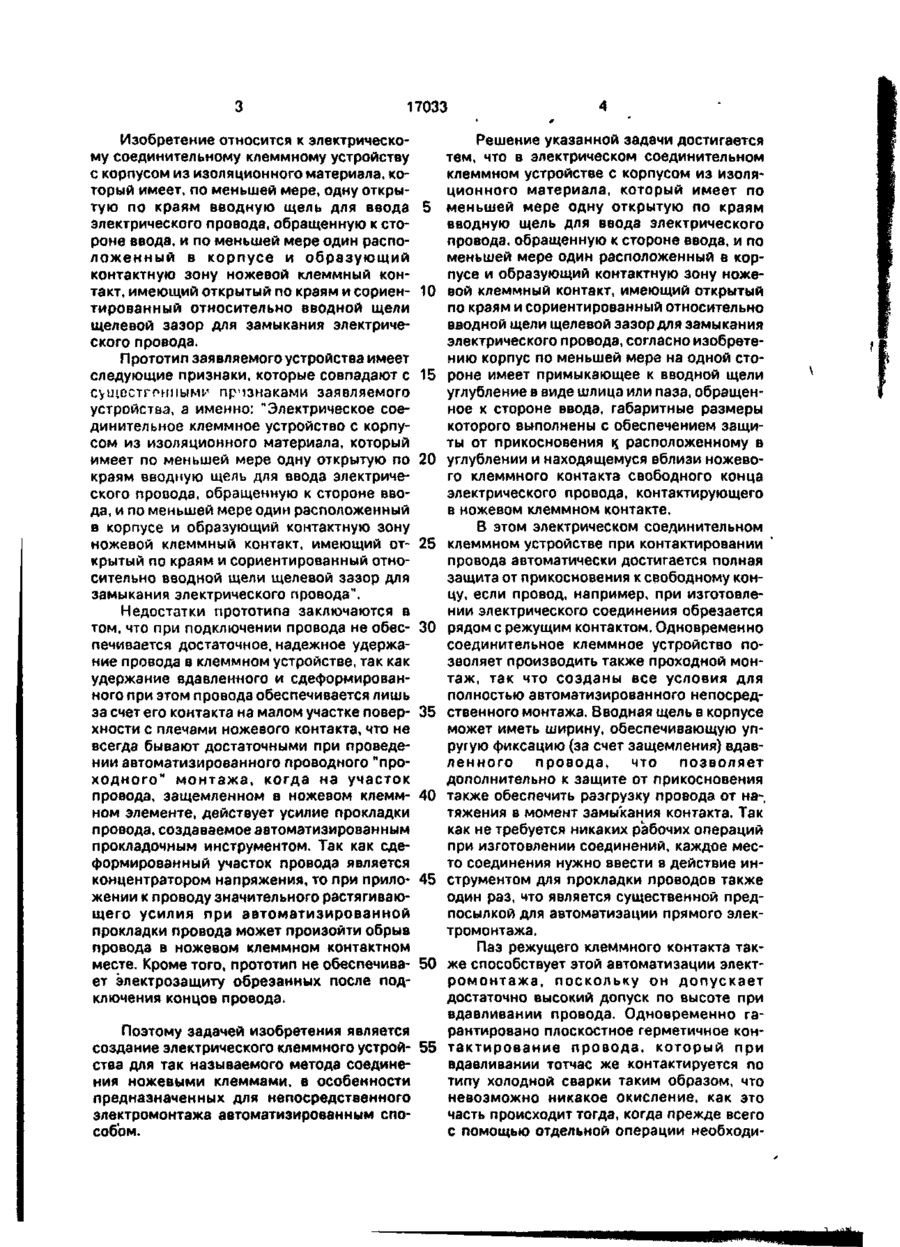

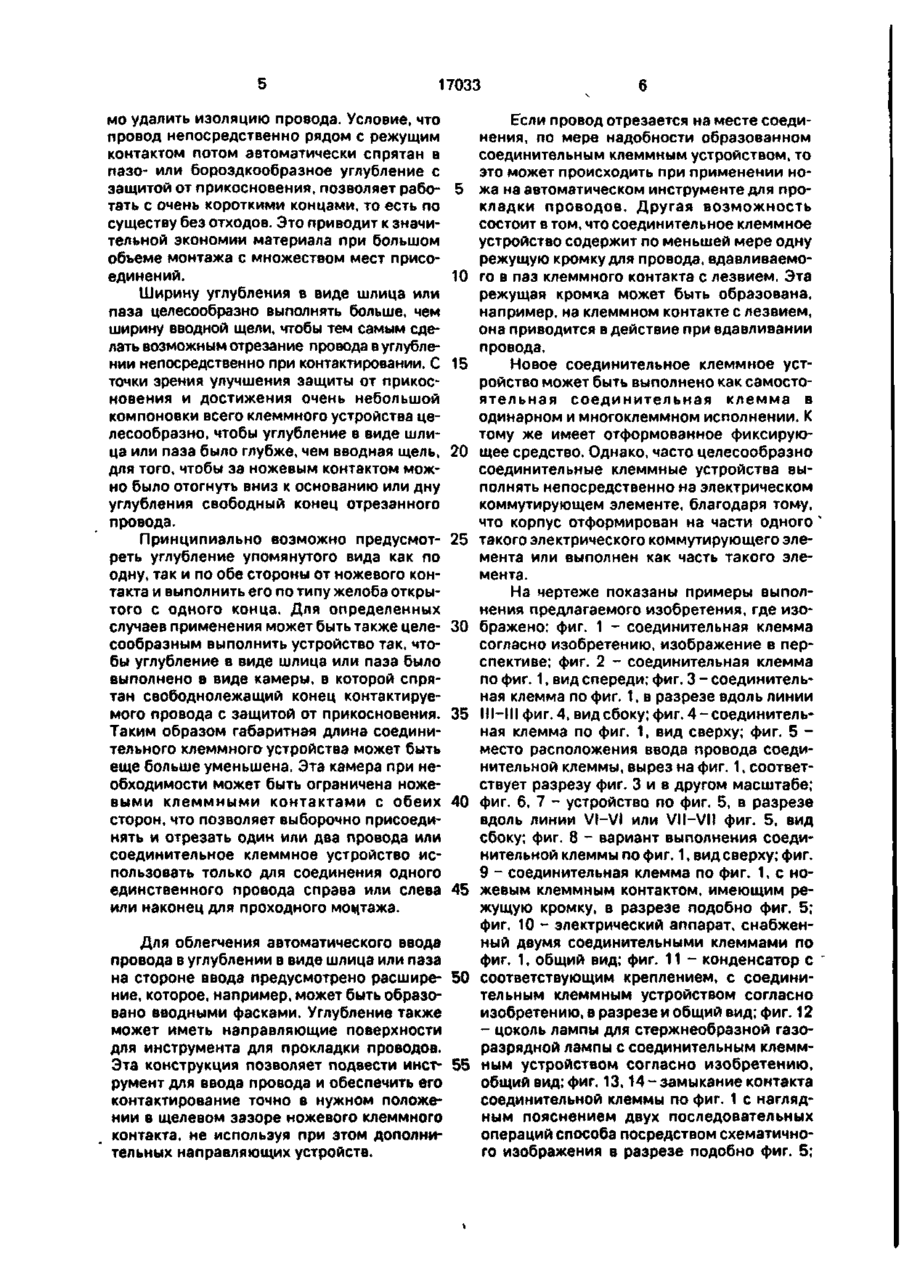

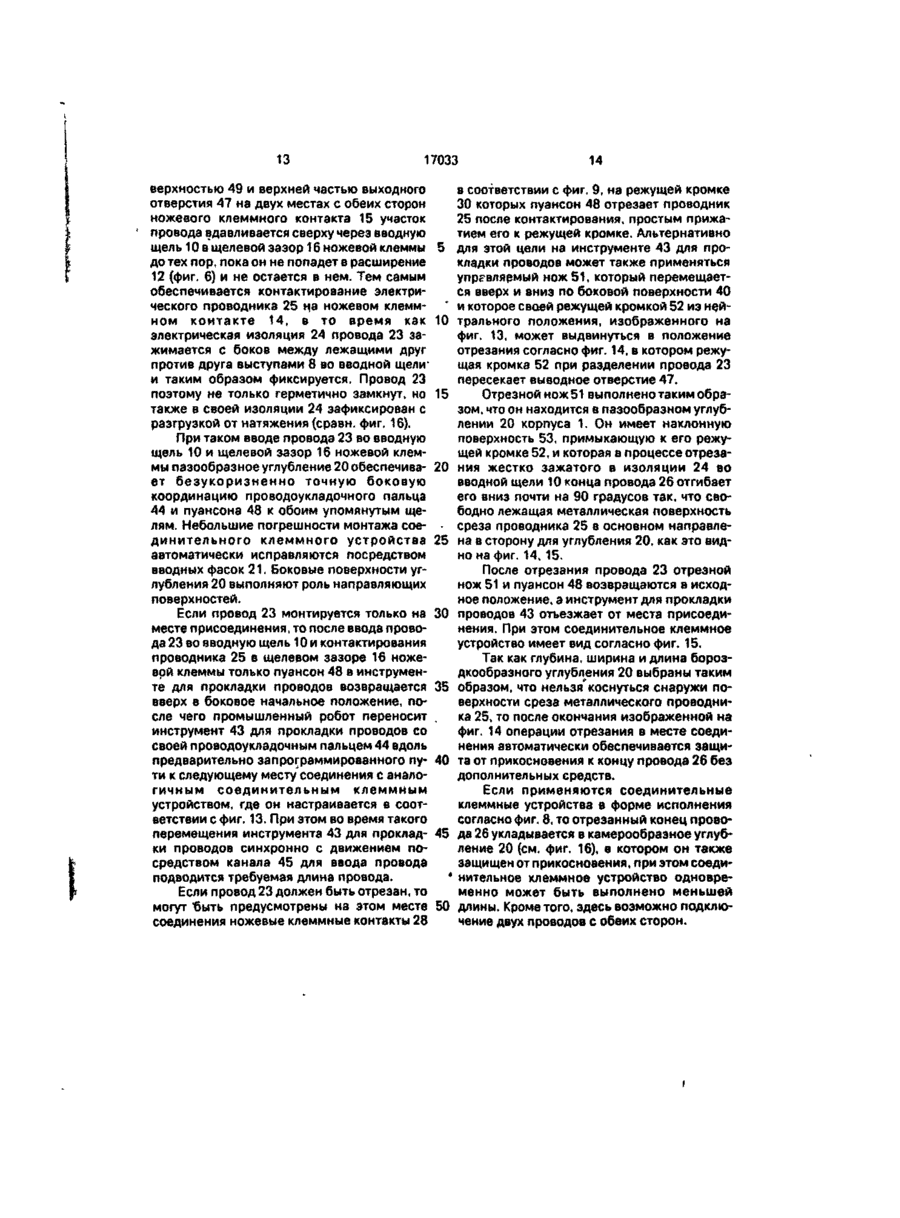

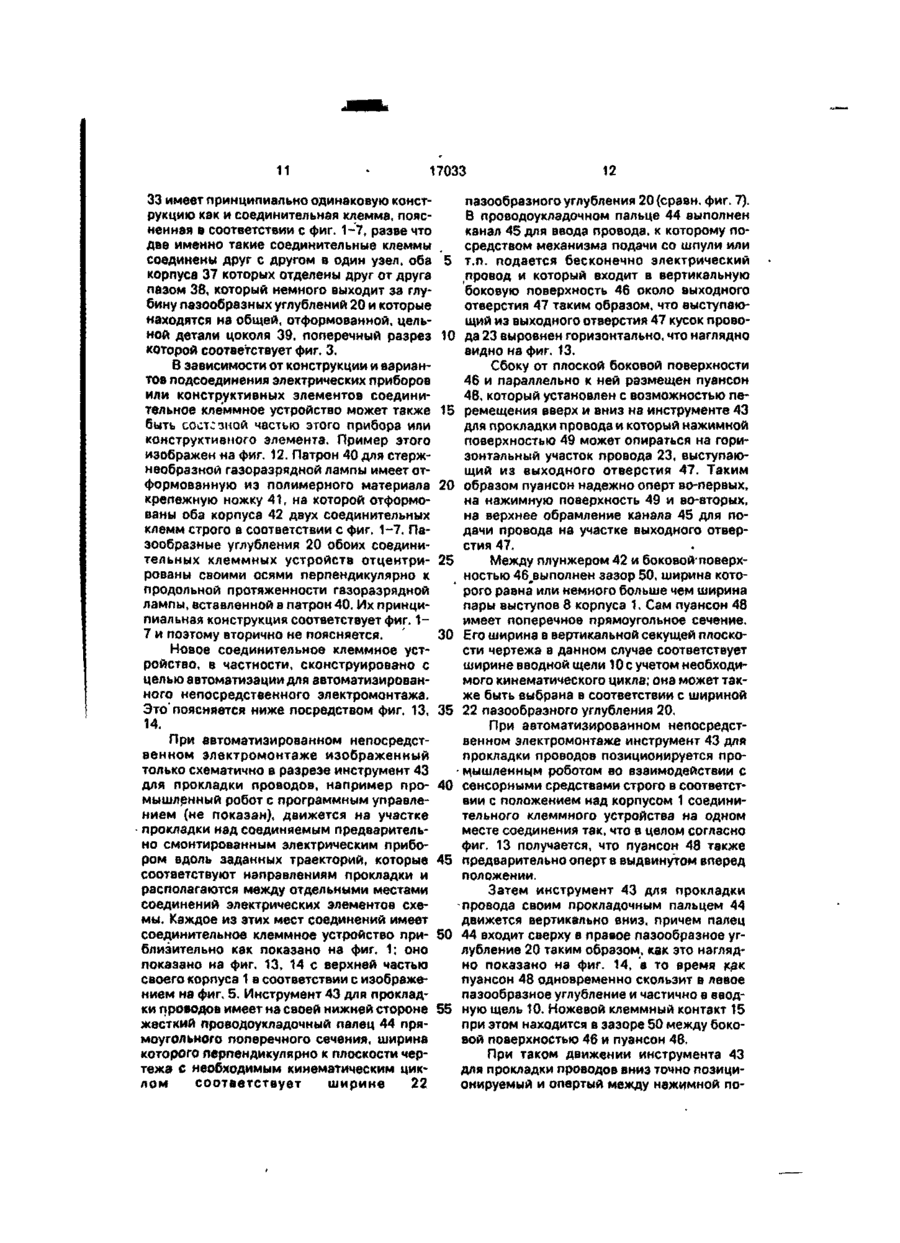

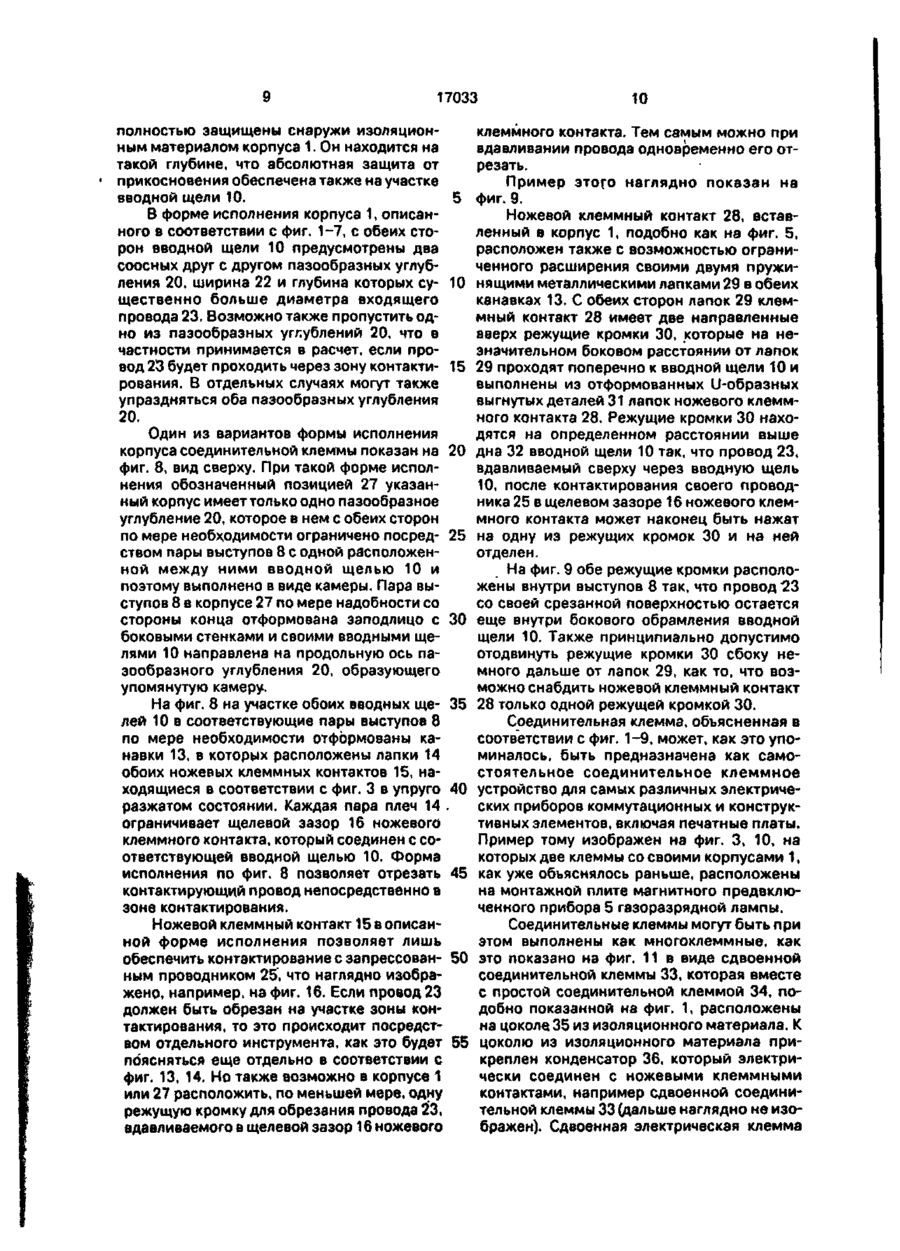

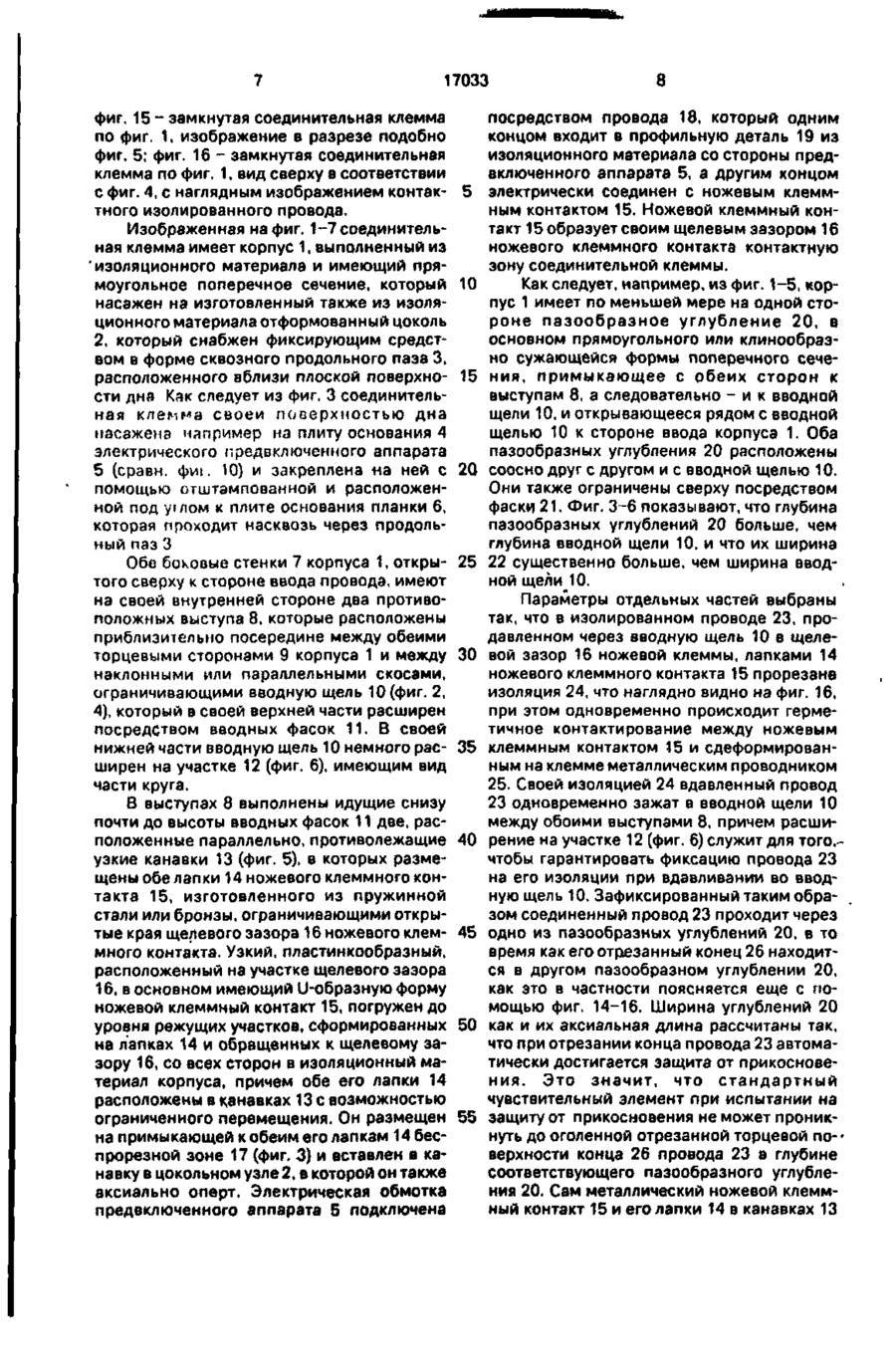

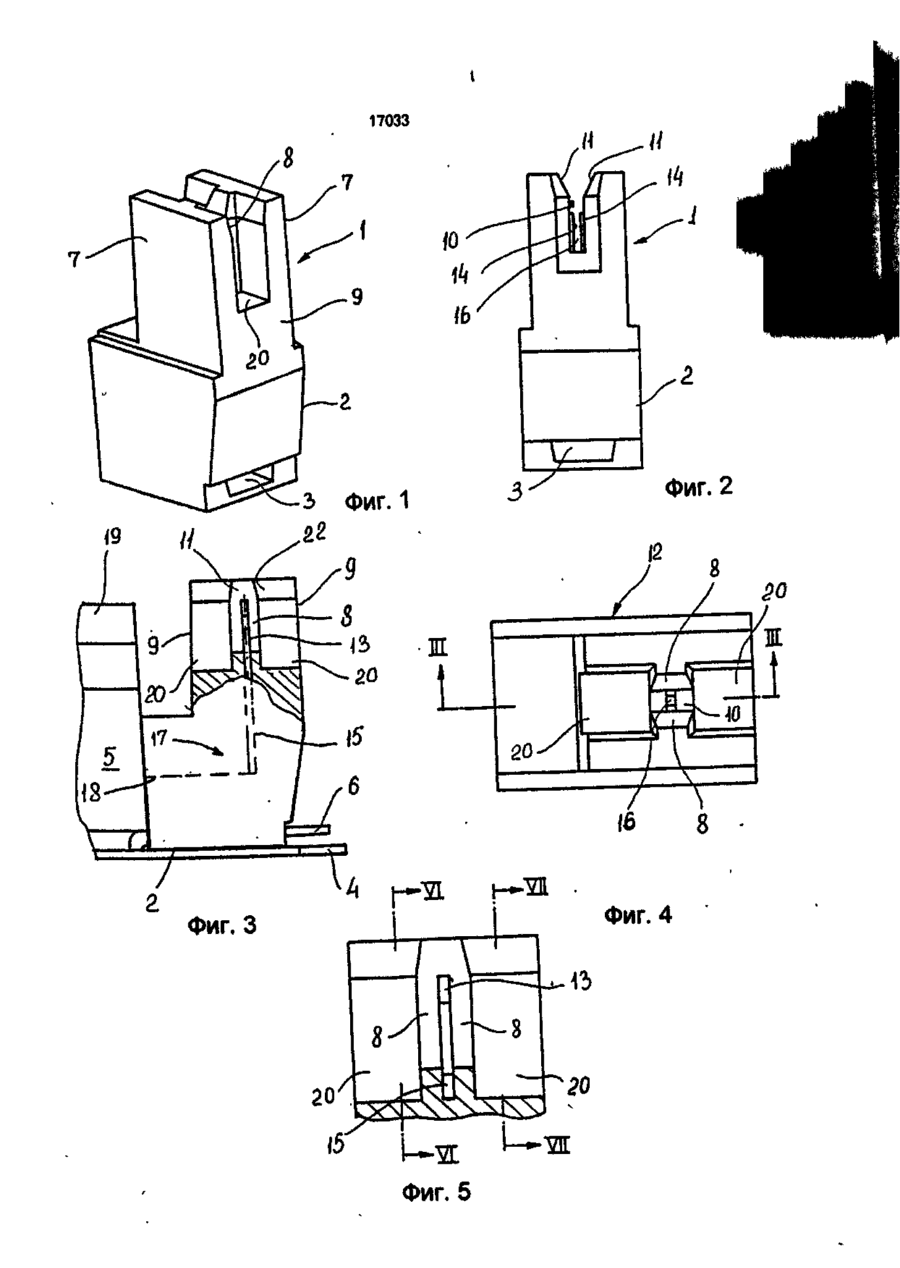

1. Электрическое соединительное клеммное устройство с корпусом из изоляционного материала, который имеет по меньшей мере одну открытую по краям вводную щель для ввода электрического провода, обращенную к стороне ввода, и по меньшей мере один расположенный в корпусе и образующий контактную зону ножевой клеммный контакт, имеющий открытый по краям и сориентированный относительно вводной щели щелевой зазор для замыкания электрического провода, о т л и ч а ю щ е е с я тем, что корпус по меньшей мере на одной стороне имеет примыкающее к вводной щели углубление в виде шлица или паза, обращенное к стороне ввода, габаритные размеры которого выполнены с обеспечением защиты от прикосновения к расположенному в углублении и находящемуся вблизи ножевого клеммного контакта свободного конца электрического провода, контактирующего в ножевом клеммном контакте. 2. Соединительное клеммное устройство по п. 1 , о т л и ч а ю щ е е с я тем, что ширина углубления в виде шлица или паза больше ширины вводной щели. 3. Соединительное клеммное устройство по п. 1 или 2, о т л и ч а ю щ е е с я тем, что вводная щель имеет ширину, выбранную из условия зажатия вдавленного в нее электрического провода. 4. Соединительное клеммное устройство по одному из пп. 1-3, о т л и ч а ю щ е е с я тем, что углубление в виде шлица или паза глубже, чем вводная щель 5. Соединительное клеммное устройство по одному из пп. 1-3, о т л и ч а ю щ е е с я тем, что углубление в виде шлица или паза выполнено в виде камеры. 6. Соединительное клеммное устройство по п 5, о т л и ч а ю щ е е с я тем, что камера ограничена ножевыми клеммными контактами с обеих сторон вводной щели. 7 Соединительное клеммное устройство по одному из пп. 1-6, о т л и ч а ю щ е е * с я тем, что углубление в виде шлица или паза имеет расширение на дном из участков. 8. Соединительное клеммное устройство по одному из пп. 1-7, о т л и ч а ю щ е е с я тем, что углубление в виде шлица или паза имеет направляющие поверхности для прокладки провода. 9 Соединительное клеммное устройство по одному из пп. 1-8, о т л и ч а ю щ е е с я тем, что оно содержит по меньшей мере одну режущую кромку для обрезания провода, вдавливаемого в щелевой зазор ножевого клеммного контакта. 10. Соединительное клеммное устройство по п. 9, о т л и ч а ю щ е е с я тем, что режущая кромка выполнена на ножевом клеммном контакте. 11. Соединительное клеммное устройство по одному из пп. 1-10, о т л и ч а ю щ е е с я тем, что корпус имеет отформованное фиксирующее средство. 12. Соединительное клеммное устройство по одному из пп. 1-10, о т л и ч а ю щ е е с я тем, что указанный корпус является частью детали электрического коммутирующего элемента, на которой он отформован. о i ы со о 17033 Изобретение относится к электрическому соединительному клеммному устройству с корпусом из изоляционного материала, который имеет, по меньшей мере, одну открытую по краям вводную щель для ввода электрического провода, обращенную к стороне ввода, и по меньшей мере один расположенный в корпусе и образующий контактную зону ножевой клеммный контакт, имеющий открытый по краям и сориентированный относительно вводной щели щелевой зазор для замыкания электрического провода. Прототип заявляемого устройства имеет следующие признаки, которые совпадают с сущестгонмыми признаками заявляемого устройства, а именно: "Электрическое соединительное клеммное устройство с корпусом из изоляционного материала, который имеет по меньшей мере одну открытую по краям вводную щель для ввода электрического провода, обращенную к стороне ввода, и по меньшей мере один расположенный в корпусе и образующий контактную зону ножевой клеммный контакт, имеющий открытый по краям и сориентированный относительно вводной щели щелевой зазор для замыкания электрического провода". Недостатки прототипа заключаются в том, что при подключении провода не обеспечивается достаточное, надежное удержание провода в клеммном устройстве, так как удержание вдавленного и сдеформированного при этом провода обеспечивается лишь за счет его контакта на малом участке поверхности с плечами ножевого контакта, что не всегда бывают достаточными при проведении автоматизированного проводного "проходного" монтажа, когда на участок провода, защемленном в ножевом клеммном элементе, действует усилие прокладки провода, создаваемое автоматизированным прокладочным инструментом. Так как сдеформированный участок провода является концентратором напряжения, то при приложении к проводу значительного растягивающего усилия при автоматизированной прокладки провода может произойти обрыв провода в ножевом клеммном контактном месте. Кроме того, прототип не обеспечивает электрозащиту обрезанных после подключения концов провода. 5 10 15 20 25 30 35 40 45 50 Поэтому задачей изобретения является создание электрического клеммного устрой- 55 ства для так называемого метода соединения ножевыми клеммами, в особенности предназначенных для непосредственного электромонтажа автоматизированным способом. Решение указанной задачи достигается тем, что в электрическом соединительном клеммном устройстве с корпусом из Изоляционного материала, который имеет по меньшей мере одну открытую по краям вводную щель для ввода электрического провода, обращенную к стороне ввода, и по меньшей мере один расположенный в корпусе и образующий контактную зону ножевой клеммный контакт, имеющий открытый по краям и сориентированный относительно вводной щели щелевой зазор для замыкания электрического провода, согласно изобретению корпус по меньшей мере на одной стороне имеет примыкающее к вводной щели углубление в виде шлица или паза, обращенное к стороне ввода, габаритные размеры которого выполнены с обеспечением защиты от прикосновения к расположенному в углублении и находящемуся вблизи ножевого клеммного контакта свободного конца электрического провода, контактирующего в ножевом клеммном контакте. В этом электрическом соединительном клеммном устройстве при контактировании провода автоматически достигается полная защита от прикосновения к свободному концу, если провод, например, при изготовлении электрического соединения обрезается рядом с режущим контактом. Одновременно соединительное клеммное устройство позволяет производить также проходной монтаж, так что созданы все условия для полностью автоматизированного непосредственного монтажа. Вводная щель в корпусе может иметь ширину, обеспечивающую упругую фиксацию (за счет защемления) вдавленного провода, что позволяет дополнительно к защите от прикосновения также обеспечить разгрузку провода от натяжения в момент замыкания контакта. Так как не требуется никаких рабочих операций при изготовлении соединений, каждое место соединения нужно ввести в действие инструментом для прокладки проводов также один раз, что является существенной предпосылкой для автоматизации прямого электромонтажа. Паз режущего клеммного контакта также способствует этой автоматизации электромонтажа, поскольку он допускает достаточно высокий допуск по высоте при вдавливании провода. Одновременно гарантировано плоскостное герметичное контактирование провода, который при вдавливании тотчас же контактируется по типу холодной сварки таким образом, что невозможно никакое окисление, как это часть происходит тогда, когда прежде всего с помощью отдельной операции необходи 17033 мо удалить изоляцию провода. Условие, что провод непосредственно рядом с режущим контактом потом автоматически спрятан в пазо- или бороздкообразное углубление с защитой от прикосновения, позволяет рабо- 5 тать с очень короткими концами, то есть по существу без отходов. Это приводит к значительной экономии материала при большом объеме монтажа с множеством мест присоединений. 10 Ширину углубления в виде шлица или паза целесообразно выполнять больше, чем ширину вводной щели, чтобы тем самым сделать возможным отрезание провода в углублении непосредственно при контактировании. С 15 точки зрения улучшения защиты от прикосновения и достижения очень небольшой компоновки всего клеммного устройства целесообразно, чтобы углубление в виде шлица или паза было глубже, чем вводная щель, 20 для того, чтобы за ножевым контактом можно было отогнуть вниз к основанию или дну углубления свободный конец отрезанного провода. Принципиально возможно предусмот- 25 реть углубление упомянутого вида как по одну, так и по обе стороны от ножевого контакта и выполнить его по типу желоба открытого с одного конца. Для определенных случаев применения может быть также целе- 30 сообразным выполнить устройство так, чтобы углубление в виде шлица или паза было выполнено в виде камеры, в которой спрятан свободнолежащий конец контактируемого провода с защитой от прикосновения. 35 Таким образом габаритная длина соединительного клеммного устройства может быть еще больше уменьшена. Эта камера при необходимости может быть ограничена ножевыми клеммными контактами с обеих 40 сторон, что позволяет выборочно присоединять и отрезать один или два провода или соединительное клеммное устройство использовать только для соединения одного единственного провода справа или слева 45 или наконец для проходного моцтажа. Если провод отрезается на месте соединения, по мере надобности образованном соединительным клеммным устройством, то это может происходить при применении ножа на автоматическом инструменте для прокладки проводов. Другая возможность состоит в том, что соединительное клеммное устройство содержит по меньшей мере одну режущую кромку для провода, вдавливаемого в паз клеммного контакта с лезвием. Эта режущая кромка может быть образована, например, на клеммном контакте с лезвием, она приводится в действие при вдавливании провода. Новое соединительное клеммное устройство может быть выполнено как самостоятельная соединительная клемма в одинарном и многоклеммном исполнении. К тому же имеет отформованное фиксирующее средство. Однако, часто целесообразно соединительные клеммные устройства выполнять непосредственно на электрическом коммутирующем элементе, благодаря тому, что корпус отформирован на части одного такого электрического коммутирующего элемента или выполнен как часть такого элемента. На чертеже показаны примеры выполнения предлагаемого изобретения, где изображено: фиг. 1 - соединительная клемма согласно изобретению, изображение в перспективе; фиг. 2 - соединительная клемма по фиг. 1, вид спереди; фиг. 3 - соединительная клемма по фиг. 1, в разрезе вдоль линии 111—III фиг. 4, вид сбоку; фиг. 4-соединительная клемма по фиг. 1, вид сверху; фиг. 5 место расположения ввода провода соединительной клеммы, вырез на фиг. 1, соответствует разрезу фиг. 3 и в другом масштабе; фиг. 6, 7 - устройство по фиг. 5, в разрезе вдоль линии VI-VI или VII—VII фиг. 5, вид сбоку; фиг. 8 - вариант выполнения соединительной клеммы по фиг. 1, вид сверху; фиг. 9 - соединительная клемма по фиг. 1, с ножевым клеммным контактом, имеющим режущую кромку, в разрезе подобно фиг. 5; фиг. 10 - электрический аппарат, снабженный двумя соединительными клеммами по Для облегчения автоматического ввода фиг. 1, общий вид; фиг. 11 - конденсатор с провода в углублении в виде шлица или паза на стороне ввода предусмотрено расшире- 50 соответствующим креплением, с соединительным клеммным устройством согласно ние, которое, например, может быть образоизобретению, в разрезе и общий вид; фиг. 12 вано вводными фасками. Углубление также - цоколь лампы для стержнеобразной газоможет иметь направляющие поверхности разрядной лампы с соединительным клеммдля инструмента для прокладки проводов. Эта конструкция позволяет подвести инст- 55 ным устройством согласно изобретению, общий вид; фиг. 13,14-замыкание контакта румент для ввода провода и обеспечить его соединительной клеммы по фиг. 1 с наглядконтактирование точно в нужном положеным пояснением двух последовательных нии в щелевом зазоре ножевого клеммного операций способа посредством схематичноконтакта, не используя при этом дополниго изображения в разрезе подобно фиг. 5; тельных направляющих устройств. 17033 фиг. 15 ~ замкнутая соединительная клемма по фиг. 1, изображение в разрезе подобно фиг. 5; фиг. 16 - замкнутая соединительная клемма по фиг. 1, вид сверху в соответствии с фиг. 4, с наглядным изображением контактного изолированного провода. Изображенная на фиг. 1-7 соединительная клемма имеет корпус 1, выполненный из изоляционного материала и имеющий прямоугольное поперечное сечение, который насажен на изготовленный также из изоляционного материала отформованный цоколь 2, который снабжен фиксирующим средством в форме сквозного продольного паза 3, расположенного вблизи плоской поверхности дна Как следует из фиг. 3 соединительная клемма своей поверхностью дна насажена например на плиту основания 4 электрического предвключенного аппарата 5 (сравн. фш. 10} и закреплена на ней с помощью отштампованной и расположенной под углом к плите основания планки 6, которая проходит насквозь через продольный паз 3 Обе боковые стенки 7 корпуса 1, открытого сверху к стороне ввода провода, имеют на своей внутренней стороне два противоположных выступа 8. которые расположены приблизительно посередине между обеими торцевыми сторонами 9 корпуса 1 и между наклонными или параллельными скосами, ограничивающими вводную щель 10 (фиг. 2, 4), который в своей верхней части расширен посредством вводных фасок 11. В своей нижней части вводную щель 10 немного расширен на участке 12 (фиг. 6), имеющим вид части круга. В выступах 8 выполнены идущие снизу почти до высоты вводных фасок 11 две, расположенные параллельно, противолежащие узкие канавки 13 (фиг. 5), в которых размещены обе лапки 14 ножевого клеммного контакта 15, изготовленного из пружинной стали или бронзы, ограничивающими открытые края щелевого зазора 16 ножевого клеммного контакта. Узкий, пластинкообразный, расположенный на участке щелевого зазора 16, в основном имеющий U-образную форму ножевой клеммный контакт 15, погружен до уровня режущих участков, сформированных на лапках 14 и обращенных к щелевому зазору 16, со всех сторон в изоляционный материал корпуса, причем обе его лапки 14 расположены в канавках 13 с возможностью ограниченного перемещения. Он размещен на примыкающей к обеим его лапкам 14 беспрорезной зоне 17 (фиг. 3) и вставлен в канавку в цокольном узле 2, в которой он также аксиально оперт. Электрическая обмотка предвключенного аппарата 5 подключена 5 10 15 20 25 30 35 40 45 50 55 8 посредством провода 18, который одним концом входит в профильную деталь 19 из изоляционного материала со стороны предвключенного аппарата 5, а другим концом электрически соединен с ножевым клеммным контактом 15. Ножевой клеммный контакт 15 образует своим щелевым зазором 16 ножевого клеммного контакта контактную зону соединительной клеммы. Как следует, например, из фиг. 1-5, корпус 1 имеет по меньшей мере на одной стороне пазообразное углубление 20, в основном прямоугольного или клинообразно сужающейся формы поперечного сечения, примыкающее с обеих сторон к выступам 8, а следовательно - и к вводной щели 10, и открывающееся рядом с вводной щелью 10 к стороне ввода корпуса 1. Оба пазообразных углубления 20 расположены соосно друг с другом и с вводной щелью 10. Они также ограничены сверху посредством фаски 21. Фиг. 3-6 показывают, что глубина пазообразных углублений 20 больше, чем глубина вводной щели 10, и что их ширина 22 существенно больше, чем ширина вводной щели 10. Параметры отдельных частей выбраны так, что в изолированном проводе 23, продавленном через вводную щель 10 в щелевой зазор 16 ножевой клеммы, лапками 14 ножевого клеммного контакта 15 прорезана изоляция 24, что наглядно видно на фиг. 16, при этом одновременно происходит герметичное контактирование между ножевым клеммным контактом 15 и сдеформированным на клемме металлическим проводником 25. Своей изоляцией 24 вдавленный провод 23 одновременно зажат в вводной щели 10 между обоими выступами 8, причем расширение на участке 12 (фиг. 6) служит для того,чтобы гарантировать фиксацию провода 23 на его изоляции при вдавливании во вводную щель 10. Зафиксированный таким образом соединенный провод 23 проходит через одно из пазообразных углублений 20, в то время как его отрезанный конец 26 находится в другом пазообразном углублении 20, как это в частности поясняется еще с помощью фиг. 14-16. Ширина углублений 20 как и их аксиальная длина рассчитаны так, что при отрезании конца провода 23 автоматически достигается защита от прикосновения. Это значит, что стандартный чувствительный эпемент при испытании на защиту от прикосновения не может проникнуть до оголенной отрезанной торцевой п о верхности конца 26 провода 23 в глубине соответствующего пазообразного углубления 20. Сам металлический ножевой клеммный контакт 15 и его лапки 14 в канавках 13 17033 полностью защищены снаружи изоляционным материалом корпуса 1. Он находится на такой глубине, что абсолютная защита от прикосновения обеспечена также на участке вводной щели 10. 5 В форме исполнения корпуса 1, описанного в соответствии с фиг, 1-7, с обеих сторон вводной щели 10 предусмотрены два соосных друг с другом пазообразных углубления 20, ширина 22 и глубина которых су- 10 щественно больше диаметра входящего провода 23. Возможно также пропустить одно из пазообразных углублений 20, что в частности принимается в расчет, если провод 23 будет проходить через зону контакти- 15 рования. В отдельных случаях могут также упраздняться оба пазообразных углубления 20. Один из вариантов формы исполнения корпуса соединительной клеммы показан на 20 фиг. 8, вид сверху. При такой форме исполнения обозначенный позицией 27 указанный корпус имеет только одно пазообразное углубление 20, которое в нем с обеих сторон по мере необходимости ограничено посред- 25 ством пары выступов 8 с одной расположенной между ними вводной щелью 10 и поэтому выполнено в виде камеры. Пара выступов 8 в корпусе 27 по мере надобности со стороны конца отформована заподлицо с 30 боковыми стенками и своими вводными щелями 10 направлена на продольную ось пазообразного углубления 20, образующего упомянутую камеру. На фиг. 8 на участке обоих вводных ще- 35 лей 10 в соответствующие пары выступов 8 по мере необходимости отформованы канавки 13, в которых расположены лапки 14 обоих ножевых клеммных контактов 15, находящиеся в соответствии с фиг. З в упруго 40 разжатом состоянии. Каждая пара плеч 14 . ограничивает щелевой зазор 16 ножевого клеммного контакта, который соединен с соответствующей вводной щелью 10. Форма исполнения по фиг. 8 позволяет отрезать 45 контактирующий провод непосредственно в зоне контактирования. Ножевой клеммный контакт 15 в описанной форме исполнения позволяет лишь обеспечить контактирование с запрессован- 50 ным проводником 25, что наглядно изображено, например, на фиг. 16. Если провод 23 должен быть обрезан на участке зоны контактирования, то это происходит посредством отдельного инструмента, как это будет 55 поясняться еще отдельно в соответствии с фиг. 13, 14. Но также возможно в корпусе 1 или 27 расположить, по меньшей мере, одну режущую кромку для обрезания провода 23, вдавливаемого в щелевой зазор 16 ножевого 10 клеммного контакта. Тем самым можно при вдавливании провода одновременно его отрезать. Пример этого наглядно показан на фиг. 9. Ножевой клеммный контакт 28, вставленный в корпус 1, подобно как на фиг. 5, расположен также с возможностью ограниченного расширения своими двумя пружинящими металлическими лапками 29 в обеих канавках 13. С обеих сторон лапок 29 клеммный контакт 28 имеет две направленные вверх режущие кромки 30, которые на незначительном боковом расстоянии от лапок 29 проходят поперечно к вводной щели 10 и выполнены из отформованных U-образных выгнутых деталей 31 лапок ножевого клеммного контакта 28. Режущие кромки 30 находятся на определенном расстоянии выше дна 32 вводной щели 10 так, что провод 23, вдавливаемый сверху через вводную щель 10, после контактирования своего проводника 25 в щелевом зазоре 16 ножевого клеммного контакта может наконец быть нажат на одну из режущих кромок 30 и на ней отделен. На фиг. 9 обе режущие кромки расположены внутри выступов 8 так, что провод 23 со своей срезанной поверхностью остается еще внутри бокового обрамления вводной щели 10. Также принципиально допустимо отодвинуть режущие кромки 30 сбоку немного дальше от лапок 29, как то, что возможно снабдить ножевой клеммный контакт 28 только одной режущей кромкой 30. Соединительная клемма, объясненная в соответствии с фиг. 1-9, может, как это упоминалось, быть предназначена как самостоятельное соединительное клеммное устройство для самых различных электрических приборов коммутационных и конструктивных элементов, включая печатные платы. Пример тому изображен на фиг. 3, 10, на которых две клеммы со своими корпусами 1, как уже объяснялось раньше, расположены на монтажной плите магнитного предвключенного прибора 5 газоразрядной лампы. Соединительные клеммы могут быть при этом выполнены как многоклеммные, как это показано на фиг. 11 в виде сдвоенной соединительной клеммы 33, которая вместе с простой соединительной клеммой 34, подобно показанной на фиг. 1, расположены на цоколе. 35 из изоляционного материала. К цоколю из изоляционного материала прикреплен конденсатор 36, который электрически соединен с ножевыми клеммными контактами, например сдвоенной соединительной клеммы 33 (дальше наглядно не изображен). Сдвоенная электрическая клемма 11 17033 33 имеет принципиально одинаковую конструкцию как и соединительная клемма, поясненная в соответствии с фиг. 1-7, разве что две именно такие соединительные клеммы соединены друг с другом в один узел, оба 5 корпуса 37 которых отделены друг от друга пазом 38, который немного выходит за глубину паэообразных углублений 20 и которые находятся на общей, отформованной, цельной детали цоколя 39, поперечный разрез 10 которой соответствует фиг. 3. В зависимости от конструкции и вариантов подсоединения электрических приборов или конструктивных элементов соединительное клеммное устройство может также 15 быть состгэной частью этого прибора или конструктивного элемента. Пример этого изображен на фиг. 12. Патрон 40 для стержнеобразной газоразрядной лампы имеет отформованную из полимерного материала 20 крепежную ножку 41, на которой отформованы оба корпуса 42 двух соединительных клемм строго в соответствии с фиг. 1-7. Паэообразные углубления 20 обоих соединительных клеммных устройств отцентри- 25 рованы своими осями перпендикулярно к продольной протяженности газоразрядной лампы, вставленной в патрон 40. Их принципиальная конструкция соответствует фиг. 1 7 и поэтому вторично не поясняется. ' 30 Новое соединительное клеммное устройство, в частности, сконструировано с целью автоматизации для автоматизированного непосредственного электромонтажа. Это поясняется ниже посредством фиг. 13, 35 14. При автоматизированном непосредственном электромонтаже изображенный только схематично в разрезе инструмент 43 для прокладки проводов, например про- 40 мышленный робот с программным управлением (не показан), движется на участке прокладки над соединяемым предварительно смонтированным электрическим прибором вдоль заданных траекторий, которые 45 соответствуют направлениям прокладки и располагаются между отдельными местами соединений электрических элементов схемы. Каждое из этих мест соединений имеет соединительное клеммное устройство при- 50 близительно как показано на фиг. 1; оно показано на фиг. 13, 14 с верхней частью своего корпуса 1 в соответствии с изображением н& фиг. 5. Инструмент 43 для прокладки проводов имеет на своей нижней стороне 55 жесткий проводоукладочный палец 44 прямоугольного поперечного сечения, ширина которого перпендикулярно к плоскости чертежз с необходимым кинематическим циклом соответствует ширине 22 12 пазообразного углубления 20(сравн. фиг. 7). 8 проводоукладочном пальце 44 выполнен канал 45 для ввода провода, к которому посредством механизма подачи со шпули или т.п. подается бесконечно электрический провод и который входит в вертикальную боковую поверхность 46 около выходного отверстия 47 таким образом, что выступающий из выходного отверстия 47 кусок провода 23 выровнен горизонтально, что наглядно видно на фиг. 13. Сбоку от плоской боковой поверхности 46 и параллельно к ней размещен пуансон 48, который установлен с возможностью перемещения вверх и вниз на инструменте 43 для прокладки провода и который нажимной поверхностью 49 может опираться на горизонтальный участок провода 23, выступающий из выходного отверстия 47. Таким образом пуансон надежно оперт во-первых, на нажимную поверхность 49 и во-вторых, на верхнее обрамление канала 45 для подачи провода на участке выходного отверстия 47. Между плунжером 42 и боковой*поверхностью 46ввыполнен зазор 50, ширина которого равна или немного больше чем ширина пары выступов 8 корпуса 1. Сам пуансон 48 имеет поперечное прямоугольное сечение. Его ширина в вертикальной секущей плоскости чертежа в данном случае соответствует ширине вводной щели 10 с учетом необходимого кинематического цикла; она может также быть выбрана в соответствии с шириной 22 пазообразного углубления 20. При автоматизированном непосредственном электромонтаже инструмент 43 для прокладки проводов позиционируется промышленннм роботом во взаимодействии с сенсорными средствами строго в соответствии с положением над корпусом 1 соединительного клеммного устройства на одном месте соединения так, что в целой согласно фиг. 13 получается, что пуансон 48 также предварительно оперт в выдвинутом вперед положении. Затем инструмент 43 для прокладки провода своим прокладочным пальцем 44 движется вертикально вниз, причем палец 44 входит сверху в правое пазообразное углубление 20 таким образом, как это наглядно показано на фиг. 14, в то время как пуансон 48 одновременно скользит в левое пазообразное углубление и частично в вводную щель 10. Ножевой клеммный контакт 15 при этом находится в зазоре 50 между боковой поверхностью 46 и пуансон 48. При таком движении инструмента 43 для прокладки проводов вниз точно позиционируемый и опертый между нажимной по 13 17033 верхностью 49 и верхней частью выходного отверстия 47 на двух местах с обеих сторон ножевого клеммного контакта 15 участок провода вдавливается сверху через вводную щель 10 в щелевой зазор 16 ножевой клеммы до тех пор, пока он не попадет в расширение 12 (фиг. 6) и не остается в нем. Тем самым обеспечивается контактирование электрического проводника 25 на ножевом клеммном контакте 14, в то время как электрическая изоляция 24 провода 23 зажимается с боков между лежащими друг против друга выступами 8 во вводной щели* и таким образом фиксируется. Провод 23 поэтому не только герметично замкнут, но также в своей изоляции 24 зафиксирован с разгрузкой от натяжения (сравн. фиг. 16). При таком вводе провода 23 во вводную щель 10 и щелевой зазор 16 ножевой клеммы пазообразное углубление 20 обеспечивает б е з у к о р и з н е н н о точную боковую координацию проводоукладочного пальца 44 и пуансона 48 к обоим упомянутым щелям. Небольшие погрешности монтажа соединительного клеммного устройства автоматически исправляются посредством вводных фасок 21. Боковые поверхности углубления 20 выполняют роль направляющих поверхностей. Если провод 23 монтируется только на месте присоединения, то после ввода провода 23 во вводную щель 10 и контактирования проводника 25 в щелевом зазоре 16 ножевой клеммы только пуансон 48 в инструменте для прокладки проводов возвращается вверх в боковое начальное положение, после чего промышленный робот переносит инструмент 43 для прокладки проводов со своей проводоукладочным пальцем 44 вдоль предварительно запрограммированного пути к следующему месту соединения с аналогичным соединительным клеммным устройством, где он настраивается в соответствии с фиг. 13. При этом во время такого перемещения инструмента 43 для прокладки проводов синхронно с движением посредством канала 45 для ввода провода подводится требуемая длина провода. Если провод 23 должен быть отрезан, то могут "быть предусмотрены на этом месте соединения ножевые клеммные контакты 28 14 в соответствии с фиг. 9, на режущей кромке 30 которых пуансон 48 отрезает проводник 25 после контактирования, простым прижатием его к режущей кромке. Альтернативно 5 для этой цели на инструменте 43 для прокладки проводов может также применяться управляемый нож 51, который перемещается вверх и вниз по боковой поверхности 40 ' и которое своей режущей кромкой 52 из ней10 трального положения, изображенного на фиг. 13, может выдвинуться в положение отрезания согласно фиг. 14, в котором режущая кромка 52 при разделении провода 23 пересекает выводное отверстие 47. 15 Отрезной нож 51 выполнено таким образом, что он находится в пазообразном углублении 20 корпуса 1. Он имеет наклонную поверхность 53, примыкающую к его режущей кромке 52, и которая в процессе отреза20 ния жестко зажатого в изоляции 24 во вводной щели 10 конца провода 26 отгибает его вниз почти на 90 градусов так, что свободно лежащая металлическая поверхность среза проводника 25 в основном направле25 на в сторону для углубления 20, как это видно на фиг. 14, 15. После отрезания провода 23 отрезной нож 51 и пуансон 48 возвращаются в исходное положение, а инструмент для прокладки 30 проводов 43 отъезжает от места присоединения. При этом соединительное клеммное устройство имеет вид согласно фиг. 15, Так как глубина, ширина и длина бороздкообразного углубления 20 выбраны таким 35 образом, что нельзя* коснуться снаружи поверхности среза металлического проводника 25, то после окончания изображенной на фиг. 14 операции отрезания в месте соединения автоматически обеспечивается защи40 та от прикосновения к концу провода 26 без дополнительных средств. Если применяются соединительные клеммные устройства в форме исполнения согласно фиг. 8, то отрезанный конец прово45 да 26 укладывается в камерообразное углубление 20 (см. фиг. 16), в котором он также защищен от прикосновения, при этом соеди* нительное клеммное устройство одновременно может быть выполнено меньшей 50 длины. Кроме того, здесь возможно подключение двух проводов с обеих сторон. 17033 15 со о СП оо I— s 1 Х/////У//Л оо CCJ е СО /77Я777л 0 ^Г C4J CD оо оо г \ j \ 17033 Фиг. 10 k ъб Фиг. 11 Фиг. 12 17033 ФИГ. 13 26 47 \Ъ го с 20 26 2Ъ Фиг. 15 Упорядник Замовлення 4661 15 2Ъ Техред М.Келемеш Коректор М.Самборська Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Гагаріна, 101
