Електричний ввід у вибухобезпечне устаткування

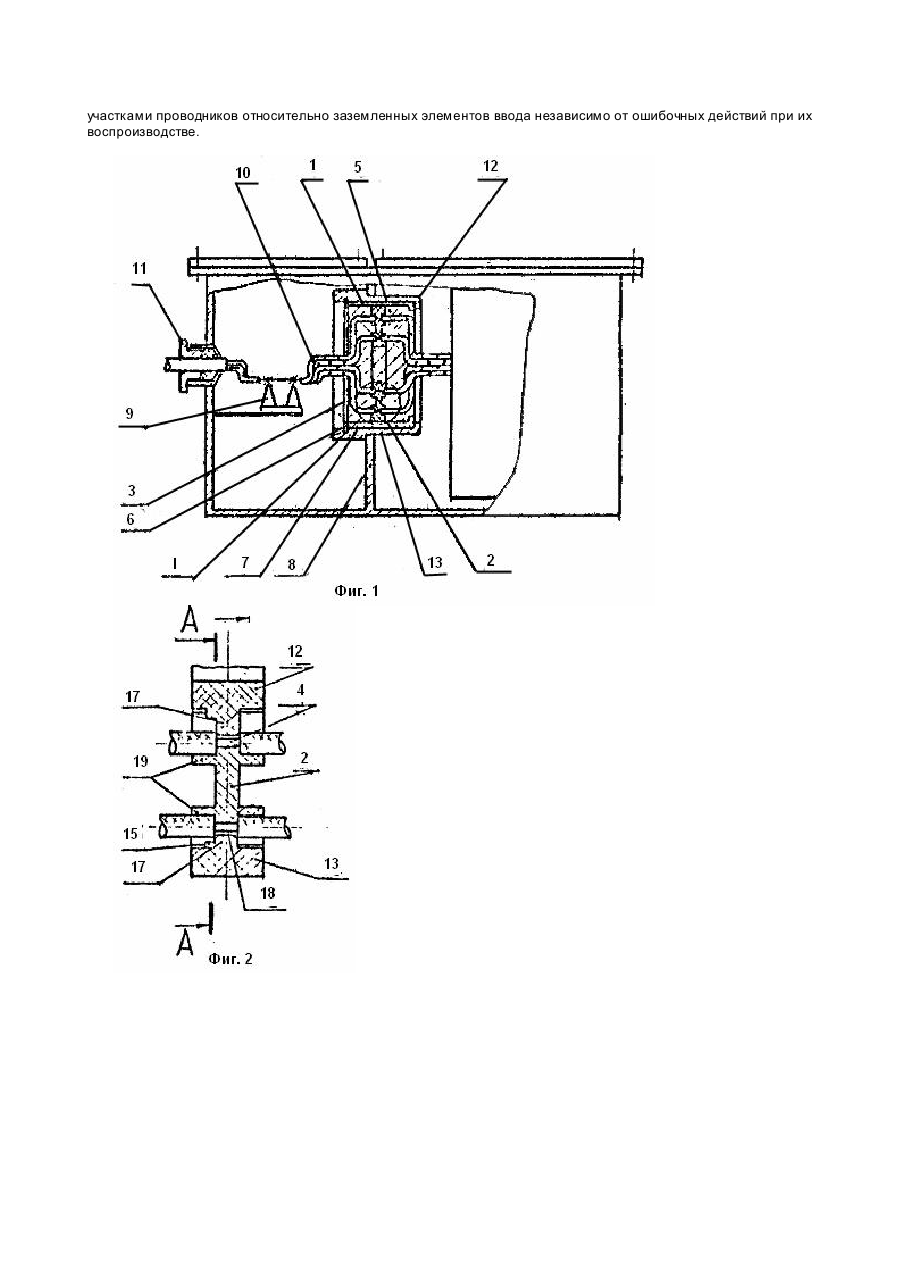

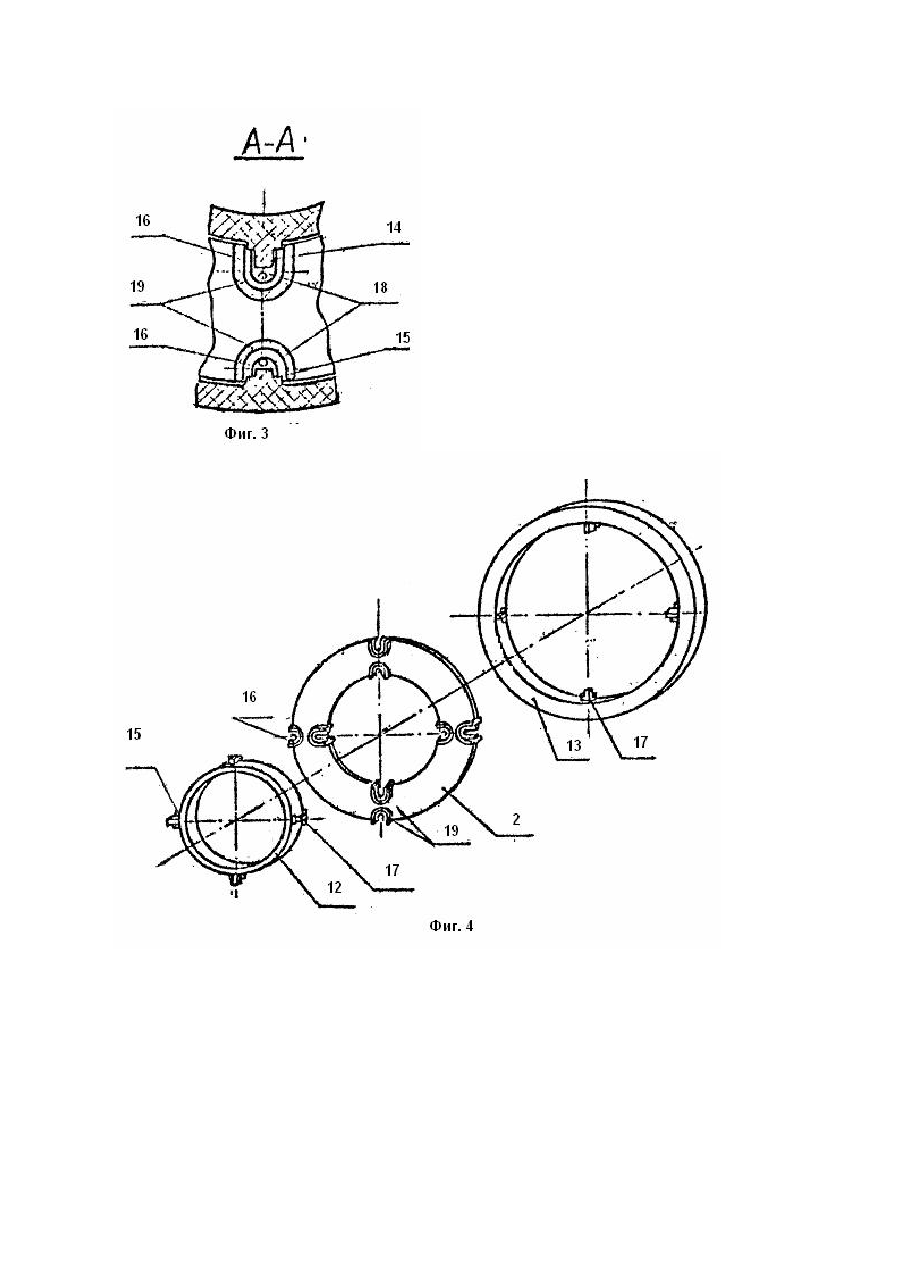

Изобретение относится к электротехнике, а именно, к взрывозащищенному электрооборудованию, предназначенному для эксплуатации во взрывобезопасных помещениях, в том числе подземных выработках шахт, опасных по газу и пыли. Известно техническое решение электрического ввода, содержащего корпус с элементами крепления и узел герметизации нескольких непрерывных проводников, залитых компаундом, который предназначен для односторонней установки в сосуды высокого давления [1]. Однако использование известного электрического ввода во взрывобезопасном оборудовании без дополнительных технических решений по обеспечению равнозначной механической прочности заливки при прямом и обратном давлении от взрыва газовой смеси не представляется возможным. Известно также техническое решение, в котором электрический ввод во взрывобезопасное оборудование содержит клеммную панель, проходную колодку и съемную втулку, внутри которой проходят в отверстиях сепаратора отрезки изолированных проводников, залитых компаундом [2]. Недостатком данного устройства является низкая надежность взрывобезопасности ввиду отсутствия термогидравлической перегородки. Особенно при использовании экранированных проводов. J| Наиболее близким по технической сущности является электрический ввод во взрывобезопасное оборудование, содержащий клеммную панель, заполненную компаундом проходную колодку, внутри которой расположен сепаратор, с зафиксированными проходящими через колодку проводами. а сепаратор выполнен в виде шайбы с внутренними и наружными радиальными пазами разной глубины, в которых размещены проводники со снятыми участками изоляции [З]. Недостатком устройства является низкая надежность взрывобезопасности в части обеспечения нормированных путей утечек и электрических зазоров проводников со снятой изоляцией с использованием заливочного компаунда. Задача изобретения заключается в обеспечении неизменного электрического зазора, обеспечивающего стабильную "утечку", допустимую условиями взрывобезопасности, что обусла вливает надежность электрического ввода. Задача решается тем, что в электрическом вводе во взрывобезопасное оборудование, содержащем заполненную компаундом проходную колодку с размещенным внутри нее сепаратором в виде шайбы, с выполненными по периферии ее наружной и внутренней поверхности радиальными пазами, в которых зафиксированы проходящие через колодку провода со снятыми участками изоляции по ширине шайбы, согласно изобретению, электрический ввод снабжен кольцами с Т-образными выступами, одно из которых установлено со стороны наружных радиальных пазов шайбы, а другое - со стороны внутренних, причем радиальные пазы шайбы охвачены с обеих сторон буртами, сопряженными с частью Т-образных выступов. На фиг. 1 изображен электрический ввод. выполненный согласно заявляемому устройству. На фиг. 2 изображено поперечное сечение, а на фиг. 3 - продольное сечение, поясняющие фиксацию как неизолированного участка провода, так и фиксацию сепаратора с кольцами. На фиг. 4 показано взаимное расположение колец и сепаратора. Электрический ввод во взрывобезопасное электрооборудование включает проходную колодку 1, сепаратор 2, изолированные проводники 3 со снятыми участками изоляции 4, заливочный компаунд 5, запорное кольцо 6. обойму 7, перегородку 8. клеммную колодку 9, жгут 10, кабельный ввод 11, кольца 12, 13. Внешние проводники связей электрического ввода во взрывобезопасное оборудование, выполненные, например, в виде кабеля, герметично закреплены посредством кабельного ввода 11. Проводники внешнего кабеля соединены с клеммной колодкой 9, к которой подключены проводники 3 жгута 10. Участки со снятой изоляцией 4 проводников 3 уложены в радиальные пазы 14 и залиты компаундом 5 совместно с сепаратором 2, который по внешнему диаметру сопряжен с кольцом 12, а по внешнему диаметру - с кольцом 13, при этом кольцо 12 и 13 упорами 15, выполненными в виде ограничительных буртов Т-образного выступа, сопряжены с плоскостями 16 сепаратора 2, а поперечная часть 17 Т-образного выступа размещена в радиальном пазе 14 с зазором 18 и сопряжена с участками снятой изоляции 4 проводников 3. Плоскость 16, в том числе и радиальные пазы 14. с обеих сторон обрамлены буртами 19. Соединенные между собой сепаратор 2, проводники 3 и кольца 12, 13 зафиксированы в проходной колодке 7 и установлены в расточке обоймы 7, соединенной с перегородкой 8 взрывонепроницаемой оболочки и зафиксированной запорным кольцом 6 со стороны клеммной колодки 9. Устройство работает следующим образом. Проводники 3 со снятыми участками изоляции 4 установлены в радиальных пазах 14, Фиксация проводников со снятой изоляцией 4 выполнена по внешнему диаметру сепаратора 2 кольцом 12, а по внутреннему - кольцом 13. . При этом кольца 12 и 13 снабжены Т-образными выступами, соосными с радиальными пазами 14. Поперечная часть 17 Т-образного выступа расположена по ширине паза 14 и фиксирует участок со снятой изоляцией 4 проводника 3 от радиальных перемещений, а продольная часть Т-образного выступа выполняет роль упора 15 при сопряжении колец 12 и 13 с сепаратором 2 по плоскости 16. С целью обеспечения термогидравлической перегородки в зоне участка со снятой изоляцией 4 проводника 3 выполнен зазор 18, который заполнен заливочным компаундом 5. Радиальные пазы 14 обрамлены по периметру, с обеих сторон, буртами 19, за счет которых обеспечиваются нормированные пути утечки и электрические зазоры между участками со снятой изоляцией 4, смежных проводников 3. даже при нежелательных осевых перемещениях в пазах 14. которые возможны как при неравномерной полимеризации заливочного компаунда, так и в процессе укладки проводников в пазах 14. Наличие колец 12, 13 например, одинаковых по ширине с буртами 19, в равной мере, как и сепаратор 2, обеспечивает выполнение необходимых путей утечек и зазоров участков 4 проводников 3 относительно проходной колодки 1. выполненной, например, из металла. Таким образом, повышение надежности электрического ввода достигается наличием дополнительных колец с Т-образными выступами, буртов, обрамляющих радиальные пазы совместно с остальными элементами ввода, которые обеспечивает постоянство путей утечек, гарантированное по условиям взрывобезопасности, и электрические зазоры как между неизолированными участками смежных проводников, так и между указанными участками проводников относительно заземленных элементов ввода независимо от ошибочных действий при их воспроизводстве.
