Високовольтний трансформатор напруги

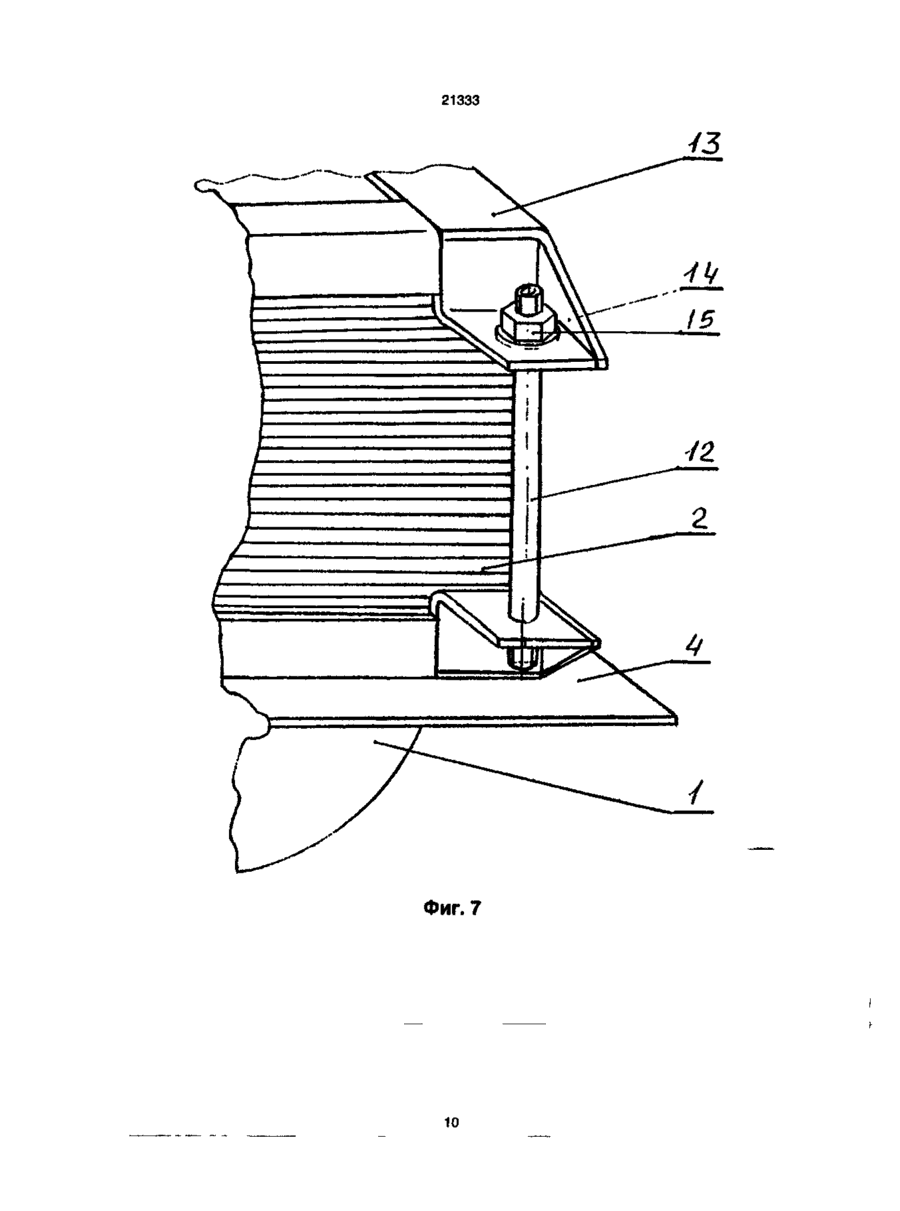

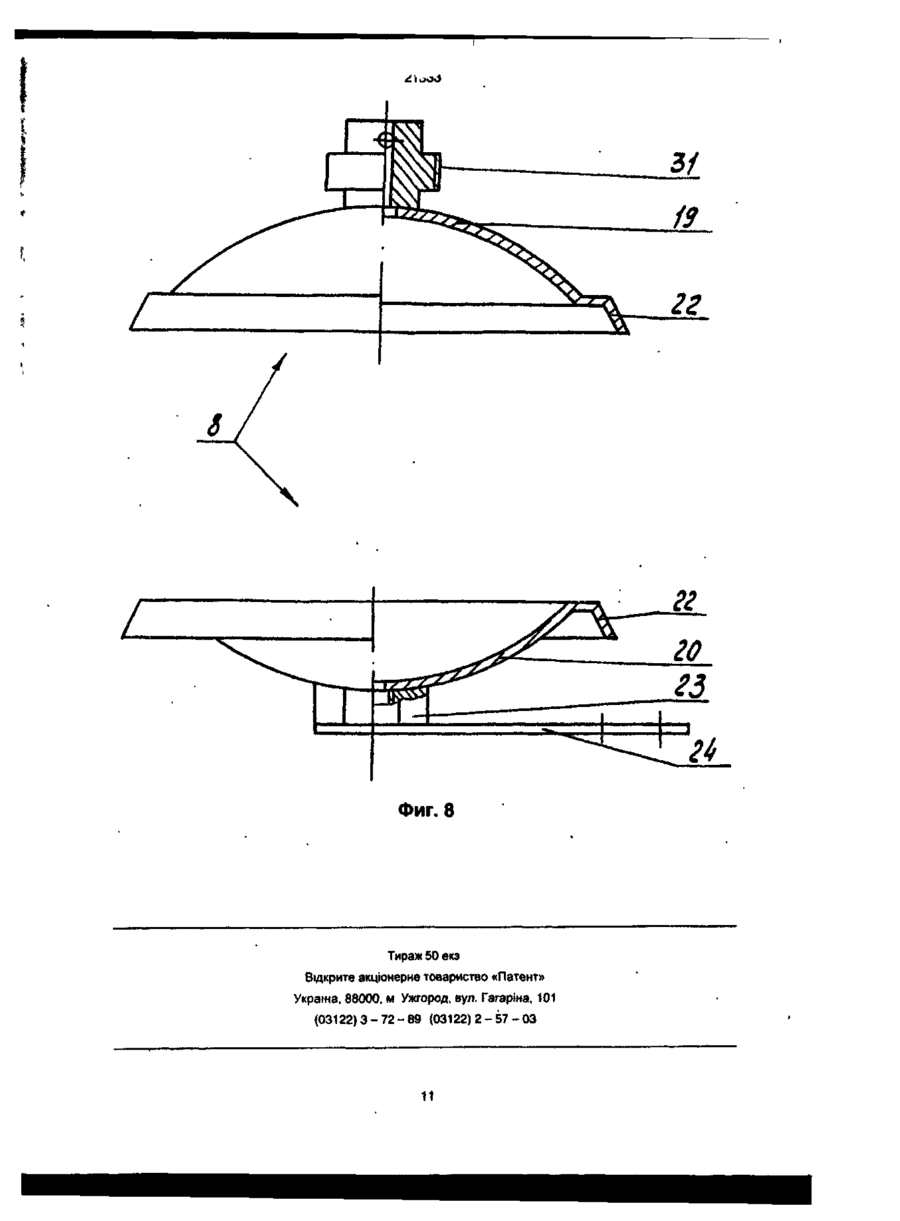

1 Высоковольтный трансформатор напряжения, содержащий металлический корпус бака, в котором установлен шихтованный магнитопровод с расположенной на его центральном стержне цилиндрической токопроводящей обмоткой, вторичные выводы которой закреплены на панели, на корпус бака установлена изоляционная покрышка, заполненная изоляционным маслом, сверху покрышки установлен бак маслорасширителя с расположенной внутри гибкой оболочкой для защиты от контакта с атмосферой воздуха, в нижней части корпуса бака выполнено маслосливное устройство, отличающийся тем, что трансформатор дополнительно снабжен металлическими рамками, стягивающими элементами, шпильками, изоляционными шайбами, контактной пластиной и дыхательным устройством, на магнитопровод, который установлен горизонтально, сверху и снизу уложены металлические рамки, которые стягивают магнитопровод с двух сторон в вертикальной плоскости с помощью установленных вертикально стягивающих элементов, нижняя металлическая рамка прикреплена к корпусу бака с помощью шпилек, закрепленных на нижней части корпуса бака, по краям стержня магнитопровода установлены изоляционные шайбы, верхними стенками корпуса бака образована коробка вторичных выводов, в которой заключена панель с вторичными выводами, под баком маслорасширителя закреплена горизонтально контактная пластина, служащая линейным выводом трансформатора, сверху бака маслорасширителя установлено дыхательное устройство. 2. Трансформатор по п. 1, отличающийся тем, что токопроводящая обмотка заключена в изоля ционный цилиндр, торцы которого прилегают к изоляционным шайбам для создания маслобарьерной изоляции трансформатора. 3. Трансформатор по п. 1, отличающийся тем, что металлические рамки состоят из стягивающих уголков. 4 Трансформатор по п. 1, отличающийся тем, что бак маслорасширителя выполнен из двух выштампованных полусфер, которые расположены одна над другой и соединены с помощью крепежных элементов 5. Трансформатор по пп 1 и 4, отличающийся тем, что каждая полусфера выполнена с ребром жесткости 6. Трансформатор по пп. 1, 4 и 5, отличающийся тем, что ребро жесткости нижней полусферы входит в ребро жесткости верхней полусферы. 7 Трансформатор по п 5, отличающийся тем, что ребра жесткости полусфер имеют наклонную поверхность. 8. Трансформатор по пп. 1 и 2, отличающийся тем, что изоляционный цилиндр выполнен с отверстием под изоляционную покрышку. k 9. Трансформатор по п. 1, отличающийся тем, что металлические рамки выполнены с косынками. 10. Трансформатор по п. 1, отличающийся тем, что маслосливное устройство содержит корпус, имеющий внутреннее сквозное отверстие и боковое отверстие, которое соединено с корпусом бака. 11. Трансформатор по п. 10, отличающийся тем, что торцы внутреннего сквозного отверстия закрыты с помощью металлических болтов. 12. Трансформатор по пп 1 и 10, отличающийся тем, что маслосливное устройство имеет шток, кот' рый установлен во внутреннем сквозном отверстии с возможностью перемещения для закрытия или открытия бокового отверстия. 13. Трансформатор по п. 1, отличающийся тем, что коробка вторичных выводов имеет прямоугольную крышку. 14. Трансформатор по п. 1, отличающийся тем, что стягивающие элементы выполнены в виде специальных шпилек. 15. Трансформатор по п. 1, отличающийся тем, что шпильки, закрепленные на нижней части корпуса бака, выполнены укороченными. см о со со со со г сч 0> 21333 Изобретение относится к области электротехники, в частности, к конструкции измерительных маслоналолненных трансформаторов напряжения типа ЗНОМ-35, которые предназначены для питания электрических измерительных приборов, цепей защиты и сигнализации в электрических измерительных цепях переменного тока частотой 50 Гц и 60 Гц с номинальным напряжением 35 кВ Известен высоковольтный трансформатор напряжения типа ЗНОМ-35-65 (см Дымков А М., Кибель В М , Тишенин Ю В. Трансформаторы напряжения - М • Энергия, 1975, стр. 67, рис.4-14, стр. 64, рис 4-Ю, рис 4-11) [2], взятый за прототип, предназначен для наружной установки. Трансформатор содержит металлический корпус бака, в котором установлен шихтованный магнитопровод с расположенными на его центральном стержне цилиндрическими токопроводящими слоевыми высоковольтной и низковольтной обмотками Бак трансформатора сваривается из листовой немагнитной стали. Магнитопровод трансформатора собирается (шихтуется) в горизонтальном положении непосредственно в обмотку, укладывается на нижнюю часть бака и прижимается к ней с помощью рамы шпильками, проходящими вне магнитопровода. Активная часть трансформатора опускается в бак с изоляционным (трансформаторным) маслом Обмотка ВН за 35 кВ в своем сечении имеет трехступенчатую форму. По мере увеличения напряжения между обмоткой и ярмом изоляционное расстояние от обмотки до ярма увеличено. Последний слой обмотки, имеющий наибольший потенциал по отношению к земле (последний BW~K присоединяется в линейному вводу А), имеет и э наибольшее расстояние до ярма. Неясна форма основной несущей конструкции - корпуса Ьак®, т.е. форма корпуса бака более сложную форму, что увеличивает трансформаторного масла. На корпус бака установлена фарфоровая покрышка, о которой расположен отво/s токолроводящей высоковольтной обмотки, юторый претерпевает разрушений (пробой). Вторичные выводы низковольтных обмоток выведены через низковольтные изоляторы на панели зажимов, т е. низковольтные выводы присоединены к панели зажимов, укрепленной на боковой стенке бака Панель зажимов выступает за размеры корпуса бака, т е визуально выделенная панель зажимов на корпусе бака говорит о нерациональном ее расположении, что не удовлетворяет требованиям техники безопасности Кабельная муфта выходит за пределы габарита корпуса бака Крышка панели зажимов снимается во время эксплуатации, при этом крышка может потеряться или ее можно перепутать с другими крышками На фарфоровой покрышке установлен бак маслорасширителя Колебание уровня масла в трансформаторе происходит в маслорасширителе Смонтированное на баке маслорасширителя смотровое стекло, через которое наблюдают за уровнем масла, может разрушаться, что создает определенные неудобства во время эксплуатации. Расположенная внутри маслорасширителя гибкая оболочка служит для защиты от контакта с атмосферой. На баке маслорасширителя возможна установка маслоуказателя и пробки для дозаливки масла Изоляционная покрышка нижней частью прижата к корпусу бака с помощью сухарей, которые насажены на шпильки, последние установлены перпендикулярно к корпусу бака. Причины, препятствующие получению требуемого технического результата: - сложность конструкции, - класс точности измерений составляет 0,5, - низкое качество трансформатора, - повышенные потери электроэнергии при ее учете, - использование большого количества межслоевой изоляции, - повышенная аварийность (есть взрывы, пробой), - снижен срок службы трансформатора, - увеличены электрические потери, повышающие погрешности, - снижена электрическая прочность в месте соединения изоляционной покрышки с корпусом трансформатора, - конструкция трансформатора не надежна и требует дополнительных расходов в эксплуатации на ее обслуживание. В основу изобретения поставлена задача создания (или усовершенствования) высоковольтного измерительного трансформатора напряжения, в котором новое выполнение конструкции корпуса бака, состоящего из 2 отдельных частей и установка полностью собранного магнитопровода с токопроводящей обмоткой в корпусе бака упроJ4«*et конструкцию трансформатора в цзлом, снижает материалоемкость и трудоемкость изготовления Уотойчив к возникающим перенапряжениям - результат следующего признака • к&ждый слой токопроводящей высоко* вольтной обмотки выполнен со ступенчатым уменьшением осевых размеров, при этом по мере уменьшения количества витков в слое обмотки,
