Спосіб забезпечення відеоконференцій у телекомунікаційній мережі

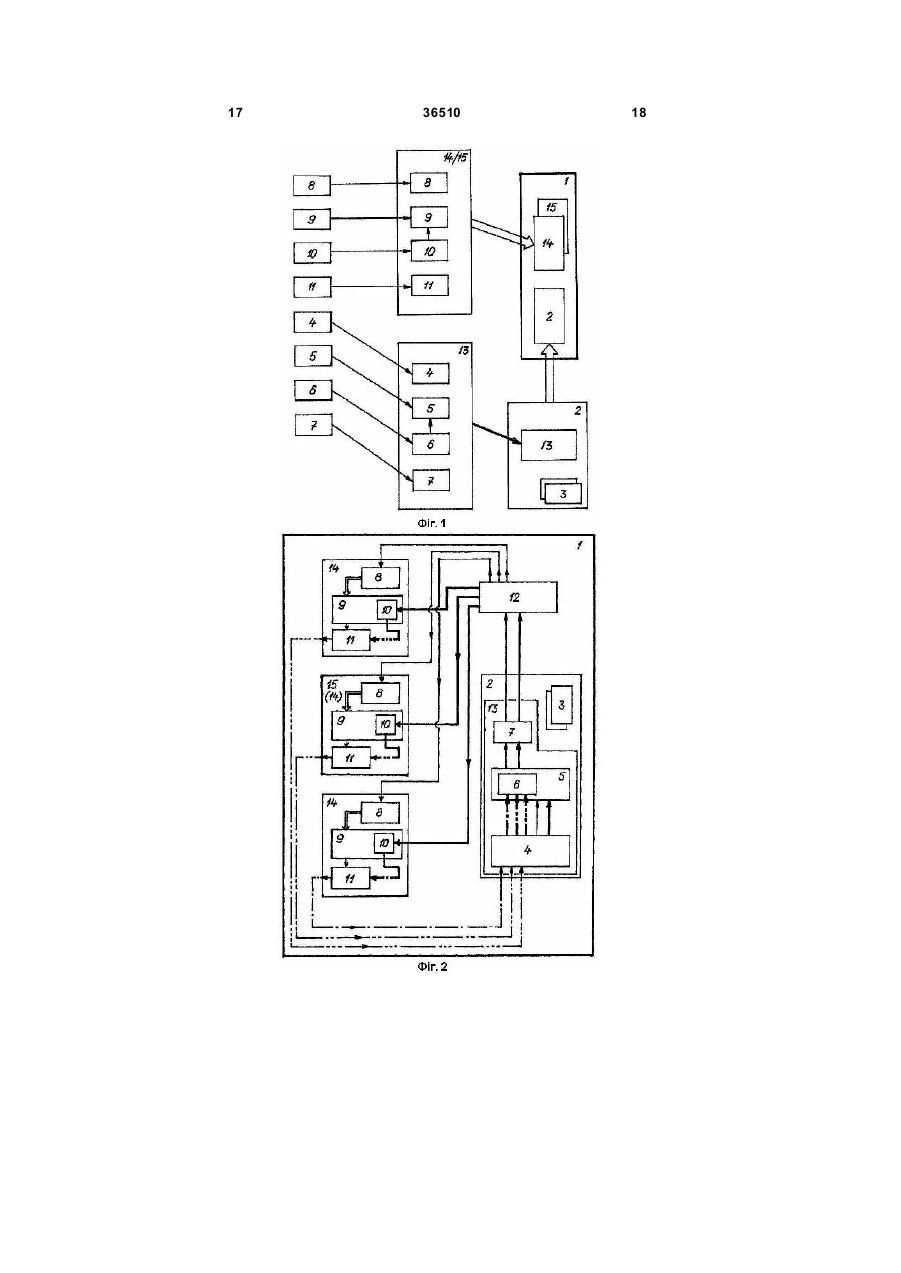

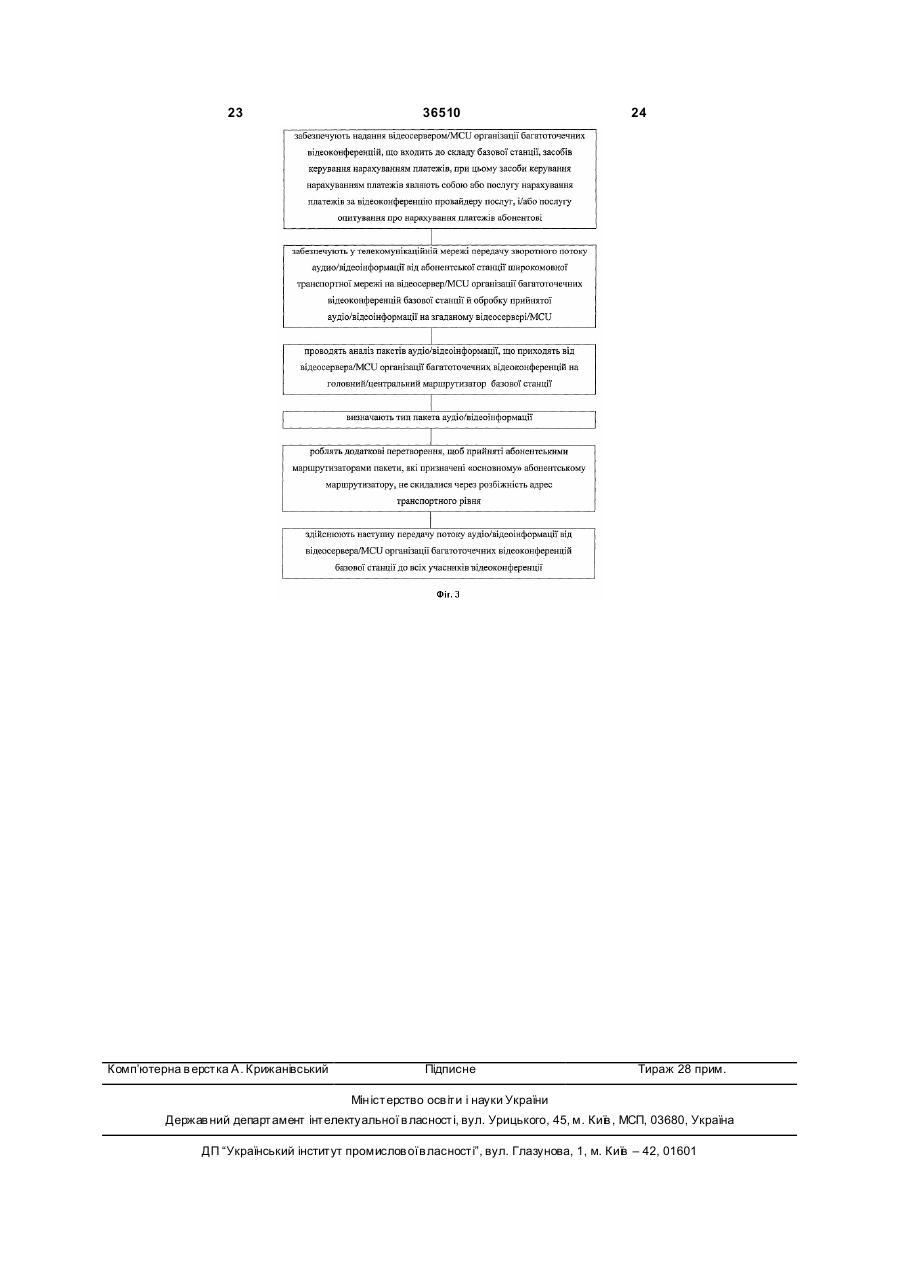

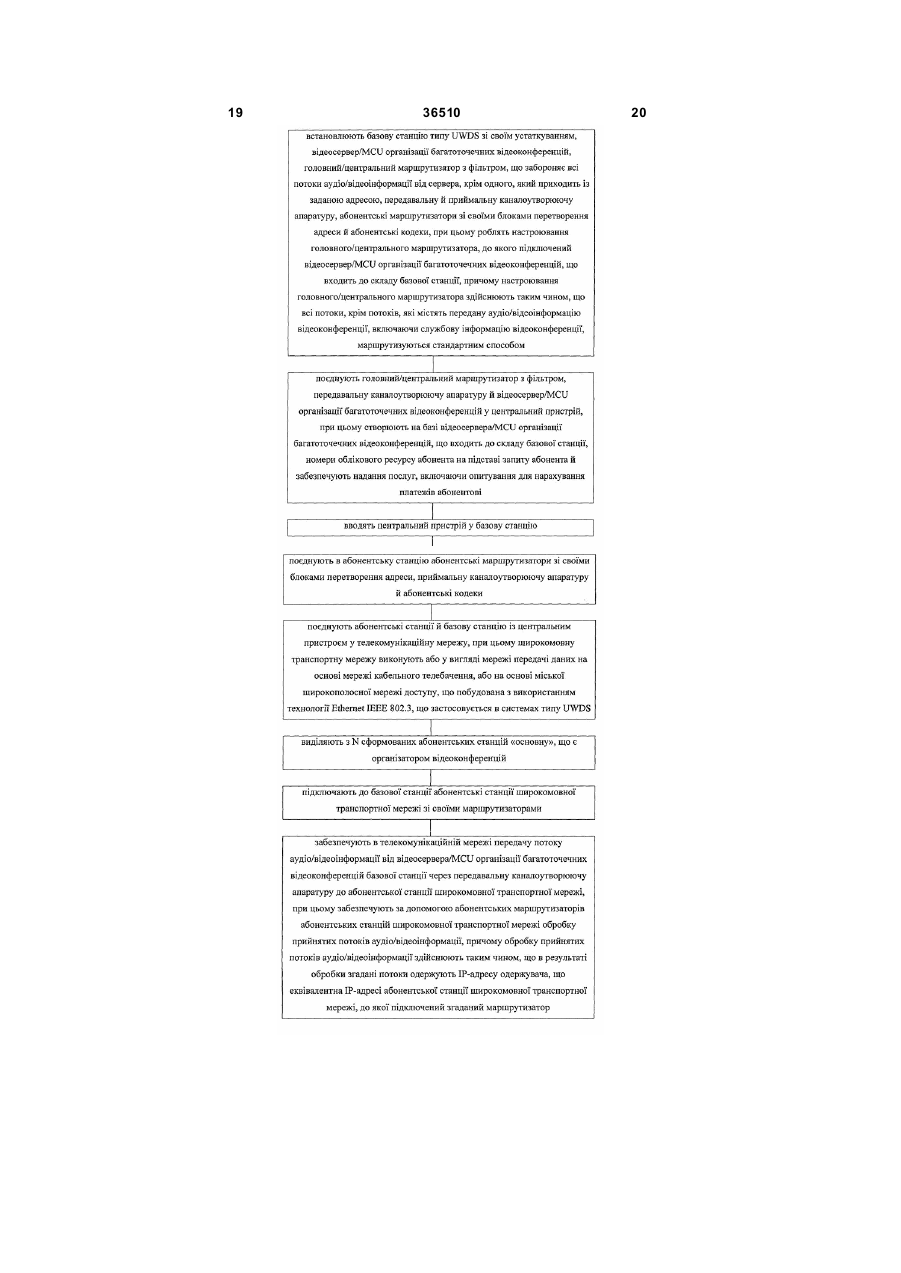

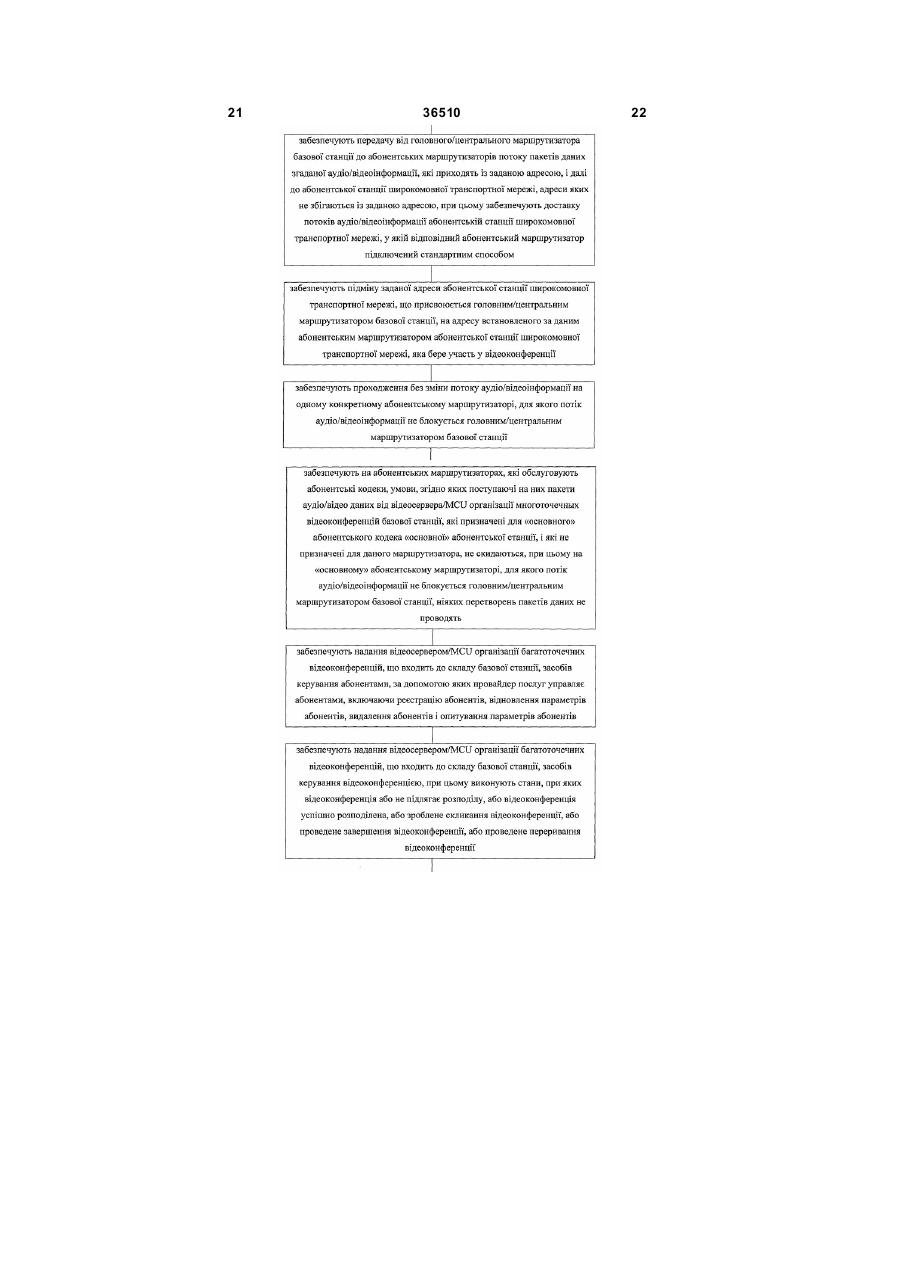

1. Спосіб забезпечення відеоконференцій у телекомунікаційній мережі, при якому встановлюють базову станцію типу UWDS зі своїм устаткуванням, відеосервер/MCU організації багатоточкових відеоконференцій, головний/центральний маршрутизатор з фільтром, що забороняє всі потоки аудіо/відеоінформації від відеосервера/MCU, крім одного, який приходить із заданою адресою, передавальну й приймальну каналоутворюючу апаратуру, абонентські маршрутизатори зі своїми блоками перетворення адреси й абонентські кодеки, поєднують головний/центральний маршрутизатор з фільтром, передавальну каналоутворюючу апаратуру й відеосервер/MCU організації багатоточкових відеоконференцій у центральний пристрій, вводять згаданий центральний пристрій у базову станцію, поєднують в абонентську станцію абонентські маршрутизатори зі своїми блоками перетворення адреси, приймальну каналоутворюючу апаратур у й абонентські кодеки, поєднують абонентські станції й базову станцію із центральним пристроєм у телекомунікаційну мережу, виділяють з N сформованих абонентських станцій "основну", що є організатором відеоконференцій, підключають абонентські станції широкомовної транспортної мережі зі своїми маршрутизаторами до базової станції, і забезпечують в згаданій телекомунікаційній мережі передачу потоку аудіо/відеоінформації від відеосервера/MCU організації багатоточкових відеоконференцій базової станції через передавальну каналоутворюючу апаратуру до абонентської станції широкомовної транспортної мережі, забезпечують у згаданій телекомунікаційній мережі передачу зворотного потоку аудіо/відеоінформації від абонентської станції широкомовної транспортної мережі на відеосер 2 (19) 1 3 36510 4 нції, ніяких перетворень пакетів даних не прововикористанням технології Ethernet IEEE 802.3, що дять. застосовується в системах типу UWDS. 2. Спосіб за п. 1, який відрізняється тим, що ви6. Спосіб за п. 1, який відрізняється тим, що конують настроювання головного/центрального створюють на базі відеосервера/MCU організації маршрутизатора, до якого підключений відеосербагаточкових відеоконференцій, що входить до вер/MCU організації багатоточкових відеоконфескладу базової станції, номери облікового ресурсу ренцій, що входить до складу базової станції, при абонента на підставі запиту абонента й забезпецьому настроювання головного/центрального мачують надання послуг, включаючи опитування для ршрутизатора здійснюють таким чином, що всі нарахування платежів абонентові. потоки, крім потоків, які містять передану ау7. Спосіб за п. 1 і п. 6, який відрізняється тим, що діо/відеоінформацію відеоконференції, включаючи забезпечують надання відеосервером/MCU оргаслужбову інформацію відеоконференції, маршрунізації багатоточкових відеоконференцій, що вхотизуються стандартним способом. дить до складу базової станції, засобів керування 3. Спосіб за п. 1, який відрізняється тим, що заабонентами, за допомогою яких провайдер послуг безпечують за допомогою абонентських маршрукерує абонентами, включаючи реєстрацію абонентизаторів абонентських станцій широкомовної тів, відновлення параметрів абонентів, видалення транспортної мережі обробку прийнятих потоків абонентів і опитування параметрів абонентів. аудіо/відеоінформації, при цьому обробку прийня8. Спосіб за пп. 6-7, який відрізняється тим, що тих потоків аудіо/відеоінформації здійснюють тазабезпечують надання відеосервером/MCU оргаким чином, що в результаті обробки згадані потоки нізації багатоточкових відеоконференцій, що вхоодержують IP-адресу одержувача, що еквівалентдить до складу базової станції, засобів керування на IP-адресі абонентської станції широкомовної відеоконференцією, при цьому виконують стани, транспортної мережі, до якої підключений згадапри яких відеоконференція або не підлягає розпоний маршрутизатор. ділу, або відеоконференція успішно розподілена, 4. Спосіб за пп. 1-3, який відрізняється тим, що або виконане скликання відеоконференції, або забезпечують доставку потоків аупроведене завершення відеоконференції, або діо/відеоінформації абонентській станції широкопроведене переривання відеоконференції. мовної транспортної мережі, у якій відповідний 9. Спосіб за пп. 6-8, який відрізняється тим, що абонентський маршрутизатор підключений станзабезпечують надання відеосервером/MCU оргадартним способом. нізації багатоточкових відеоконференцій, що вхо5. Спосіб за пп. 1-4, який відрізняється тим, що дить до складу базової станції, засобів виконують широкомовну транспортну мережуабо керування нарахуванням платежів, при цьому зау вигляді мережі передачі даних на основі мережі соби керування нарахуванням платежів являють кабельного телебачення, або на основі міської собою або послугу нарахування платежів за відеоширокосмугової мережі доступу, що побудована з конференцію провайдеру послуг, і/або послугу опитування про нарахування платежів абонентові. Корисна модель відноситься до галузі зв'язку, зокрема, до забезпечення багатоточечних аудіо/відео конференцій, а саме, до способів забезпечення відеоконференцій у телекомунікаційній мережі. У цей час відомо багато різних систем телеконференції (конференц-зв'язку), у яких реалізуються відповідні способи. Однак у кожному з них безперечною умовою є використання відеокодека для перетворення сигналу зображення в цифровий сигнал. Однак відомі технічні рішення не дозволяють організовувати багатоточечні відеоконференції, використовуючи стандартне устаткування відеоконференцзв'язку, що використовує транспортний протокол TCP/IP і протокол керування Н323 або SIP. Крім того, вони не дозволяють розташовувати устаткування відеоконференцзв'язку в кожній з IP-мереж, які обслуговуються базовою станцією типу UWDS на значному видаленні абонентських станцій від даної базової станції типу UWDS. При цьому одночасно при наявності достатньої пропускної здатності широкомовної транспортної мережі широкополосного каналу не можуть одночасно обслуговувати кілька різних відеоконференцій, у яких беруть участь різні головні й кінцеві пристрої (кодеки). Основним принципом, що повинен використовуватися в пропонова ній технології забезпечення відеоконференцій у телекомунікаційній мережі, є примусова фільтрація всіх MCU потоків аудио/відеоданих, що відправляються у широкомовну транспортну мережу, до абонентських кодеків, крім одного, і перетворення адрес на приймаючій стороні таким чином, щоб надалі кожний абонентський кодек сприймав даний потік даних як призначений йому. Зворотні сигнали, які використовуються для передачі даних від абонентських кодеків (які входять до складу абонентських станцій) до відеосервера MCU, повинні бути організовані будь-яким чином (оскільки інформація, що передається, унікальна для кожного абонентського кодека). Відомий спосіб забезпечення відеоконференцій у телекомунікаційній мережі, при якому установлюють мости відеосервера MCU, з'єднують згадані мости з терміналами відеоконференцій через мережу зв'язку, з'єднують мости відеосервера MCU із центром послуг за допомогою комп'ютерної мережі, з'єднують мости відеосервера MCU і згадане устаткування в телекомунікаційну мережу, забезпечують у телекомунікаційній мережі прийом і обробку запиту на послугу відеоконференції через центр послуг, проводять розподіл ресурсів мостів відеосервера MCU і, як наслідок, забезпе 5 36510 6 чують централізоване керування й підтримку пора/MCU організації багатоточечних відеоконфереслуги відео конференції [1]. нцій базової станції до всіх учасників відео До недоліків способу забезпечення відеоконконференції [2]. ференцій у телекомунікаційній мережі відноситься До недоліків способу забезпечення відеоконте, що не забезпечується достатня пропускна здаференцій у телекомунікаційній мережі, який обратність каналу передачі даних від відеосервера но за прототип (найближчий аналог) відноситься організації багатоточечних відеоконференцій до те, що не забезпечується достатня пропускна здаабонентських кодеків у широкомовну транспортну тність каналу передачі даних від відеосервера мережу. До недоліків способу забезпечення відеоорганізації банатоточечних відеоконференцій до конференцій у телекомунікаційній мережі відноабонентських кодеків у широкомовній транспортній ситься й те, що виключено можливість одночасномережі. До недоліків способу забезпечення відеого обслуго вування декількох різних конференцій у телекомунікаційній мережі відновідеоконференцій, у яких беруть участь різні відситься й те, що виключено можливість одночасноеосервери MCU і абонентські кодеки. го обслуго вування декількох різних Найбільш близьким технічним рішенням як по відеоконференцій, у яких беруть участь різні відсуті, так і по задачах, які вирішуються, яке обрано еосервери MCU і абонентські кодеки. за прототип (найближчий аналог) є спосіб забезВ основу корисної моделі покладена задача печення відеоконференцій у телекомунікаційній шляхом усунення недоліків прототипу забезпечити мережі, при якому встановлюють базову станцію підвищення пропускної здатності каналу передачі типу UWDS зі своїм устаткуванням, відеосерданих від відеосервера організації банатоточечних вер/MCU організації багатоточечних відеоконфевідеоконференцій до абонентських кодеків у ширенцій, головний/центральний маршрутизатор з рокомовній транспортній мережі та можливості фільтром, що забороняє всі потоки ауодночасного обслуговування декількох різних віддіо/відеоінформації від відеосервера/MCU, крім еоконференцій, у яких беруть участь різні відеосеодного, який приходить із заданою адресою, перервери MCU і абонентські кодеки. давальну й приймальну каналоутворюючу апараСуть способу забезпечення відеоконференцій туру, абонентські маршрутизатори зі своїми блоу телекомунікаційній мережі, при якому встановками перетворення адреси й абонентські кодеки, люють базову станцію типу UWDS зі своїм устатпоєднують головний/центральний маршрутизатор куванням, відеосервер/MCU організації багатотоз фільтром, передавальну каналоутворюючу апачечних відеоконференцій, головний/центральний ратур у й відеосервер/MCU організації багатоточемаршрутизатор з фільтром, що забороняє всі почних відеоконференцій у центральний пристрій, токи аудіо/відеоінформації від відеосервера/MCU, вводять згаданий центральний пристрій у базову крім одного, який приходить із заданою адресою, станцію, поєднують в абонентську станцію абонепередавальну й приймальну каналоутворюючу нтські маршрутизатори зі своїми блоками переапаратуру, абонентські маршрутизатори зі своїми творення адреси, приймальну каналоутворюючу блоками перетворення адреси й абонентські кодеапаратуру й абонентські кодеки, поєднують абоки, поєднують головний/центральний маршрутизанентські станції й базову станцію із центральним тор з фільтром, передавальну каналоутворюючу пристроєм у телекомунікаційну мережу, виділяють апаратуру й відеосервер/MCU організації багатоз N сформованих абонентських станцій «основну», точечних відеоконференцій у центральний прищо є організатором відеоконференцій, підключастрій, вводять згаданий центральний пристрій у ють абонентські станції широкомовної транспортбазову станцію, поєднують в абонентську станцію ної мережі зі своїми маршрутизаторами до базової абонентські маршрутизатори зі своїми блоками станції, і забезпечують в згаданої телекомунікаційперетворення адреси, приймальну каналоутворюної мережі передачу потоку аудіо/відеоінформації ючу апаратур у й абонентські кодеки, поєднують від відеосервера/MCU організації багатоточечних абонентські станції й базову станцію із центральвідеоконференцій базової станції через передаваним пристроєм у телекомунікаційну мережу, видільну каналоутворюючу апаратуру до абонентської ляють з N сформованих абонентських станцій станції широкомовної транспортної мережі, забез«основну», що є організатором відеоконференцій, печують у згаданій телекомунікаційній мережі пепідключають абонентські станції широкомовної редачу зворотного потоку аудио/відеоінформації транспортної мережі зі своїми маршрутизаторами від абонентської станції широкомовної транспортдо базової станції, і забезпечують в згаданої теленої мережі на відеосервер/MCU організації багатокомунікаційної мережі передачу потоку ауточечних відеоконференцій базової станції й обдіо/відеоінформації від відеосервера/MCU органіробку прийнятої аудіо/відеоінформації на зації багатоточечних відеоконференцій базової згаданому відеосервері/MCU, проводять аналіз станції через передавальну каналоутворюючу пакетів аудіо/відеоінформації, що приходять від апаратуру до абонентської станції широкомовної відеосервера/MCU організації багатоточечних відтранспортної мережі, забезпечують у згаданій тееоконференцій на головний/центральний маршрулекомунікаційній мережі передачу зворотного потизатор базової станції, визначають тип пакета, току аудио/відеоінформації від абонентської станроблять додаткові перетворення, щоб прийняті ції широкомовної транспортної мережі на абонентськими маршрутизаторами пакети, які відеосервер/MCU організації багатоточечних відпризначені «основному» абонентському маршруеоконференцій базової станції й обробку прийнятизатору, не скидалися через розбіжність адрес тої а удіо/відеоінформації на згаданому відеосертранспортного рівня, з наступною передачею цьовері/MCU, проводять аналіз пакетів го потоку аудіо/відеоінформації від відеосервеаудіо/відеоінформації, що приходять від відеосер 7 36510 8 вера/MCU організації багатоточечних відеоконфедартним способом, виконують широкомовну ренцій на головний/центральний маршрутизатор транспортну мережу або у вигляді мережі передачі базової станції, визначають тип пакета, роблять даних на основі мережі кабельного телебачення, додаткові перетворення, щоб прийняті абонентсьабо на основі міської широкополосної мережі докими маршрутизаторами пакети, які призначені ступу, що побудована з використанням технології «основному» абонентському маршрутизатору, не Ethernet IEEE 802.3, що застосовується в системах скидалися через розбіжність адрес транспортного типу UWDS, створюють на базі відеосервера/MCU рівня, з наступною передачею цього потоку ауорганізації багатоточечних відеоконференцій, що діо/відеоінформації від відеосервера/MCU органівходить до складу базової станції, номери облікозації багатоточечних відеоконференцій базової вого ресурсу абонента на підставі запиту абонента станції до всіх учасників відеоконференції, полягає й забезпечують надання послуг, включаючи опив тому, що забезпечують передачу від головнотування для нарахування платежів абонентові, го/центрального маршрутизатора базової станції забезпечують надання відеосервером/MCU оргадо абонентських маршрутизаторів потоку пакетів нізації багатоточечних відеоконференцій, що входаних згаданої аудіо/відеоінформації, які приходить до складу базової станції, засобів керування дять із заданою адресою, і далі до абонентської абонентами, за допомогою яких провайдер послуг станції широкомовної транспортної мережі, адреси управляє абонентами, включаючи реєстрацію яких не збігаються із заданою адресою, забезпеабонентів, відновлення параметрів абонентів, вичують підміну заданої адреси абонентської станції далення абонентів і опитування параметрів абоширокомовної транспортної мережі, що присвоюнентів, забезпечують надання відеосервером/MCU ється головним/центральним маршрутизатором організації багатоточечних відеоконференцій, що базової станції, на адресу встановленого за даним входить до складу базової станції, засобів керуабонентським маршрутизатором абонентської вання відеоконференцією, при цьому виконують станції широкомовної транспортної мережі, яка стани, при яких відеоконференція або не підлягає бере участь у відеоконференції. Суть способу порозподілу, або відеоконференція успішно розподілягає і в тому, що забезпечують проходження без лена, або зроблене скликання відеоконференції, зміни потоку аудіо/відеоінформації на одному конабо проведене завершення відеоконференцІЇ, або кретному абонентському маршрутизаторі, для якопроведене переривання відеоконференції, забезго потік аудіо/відеоінформації не блокується голопечують надання відеосервером/MCU організації вним/центральним маршрутизатором базової багатоточечних відеоконференцій, що входить до станції, забезпечують на абонентських маршрутискладу базової станції, засобів керування нарахузаторах, які обслуговують абонентські кодеки, ванням платежів, при цьому засоби керування умови, згідно яких поступаючі на них пакети аунарахуванням платежів являють собою або послудіо/відео даних від відеосервера/MCU організації гу нарахування платежів за відеоконференцію багатоточечних відеоконференцій базової станції, провайдеру послуг, і/або послугу опитування про які призначені для «основного» абонентського нарахування платежів абонентові. кодека «основної» абонентської станції, і які не Порівняльний аналіз технічного рішення з пропризначені для даного маршрутизатора, не скидатотипом, дозволяє зробити висновок, що спосіб ються. Суть способу полягає також і в тому, що на забезпечення відеоконференцій у телекомуніка«основному» абонентському маршрутизаторі, для ційній мережі, який заявляється, відрізняється тим, якого потік аудіо/відеоінформації не блокується що забезпечують передачу від головноголовним/центральним маршрутизатором базової го/центрального маршрутизатора базової станції станції, ніяких перетворень пакетів даних не продо абонентських маршрутизаторів потоку пакетів водять, роблять настроювання головноданих згаданої аудіо/відеоінформації, які прихого/центрального маршрутизатора, до якого піддять із заданою адресою, і далі до абонентської ключений відеосервер/MCU організації станції широкомовної транспортної мережі, адреси багатоточечних відеоконференцій, що входить до яких не збігаються із заданою адресою, забезпескладу базової станції, настроювання головночують підміну заданої адреси абонентської станції го/центрального маршрутизатора здійснюють таширокомовної транспортної мережі, що присвоюким чином, що всі потоки, крім потоків, які містять ється головним/центральним маршрутизатором передану аудіо/відеоінформацію відеоконференбазової станції, на адресу встановленого за даним ції, включаючи службову інформацію відеоконфеабонентським маршрутизатором абонентської ренції, маршрутизуються стандартним способом, станції широкомовної транспортної мережі, яка забезпечують за допомогою абонентських маршбере участь у відеоконференції, при цьому забезрутизаторів абонентських станцій широкомовної печують проходження без зміни потоку аутранспортної мережі обробку прийнятих потоків діо/відеоінформації на одному конкретному абоаудіо/відеоінформації, обробку прийнятих потоків нентському маршрутизаторі, для якого потік аудіо/відеоінформації здійснюють таким чином, що аудіо/відеоінформації не блокується голов результаті обробки згадані потоки одержують IPвним/центральним маршрутизатором базової стаадресу одержувача, що еквівалентна IP-адресі нції, забезпечують на абонентських маршрутизаабонентської станції широкомовної транспортної торах, які обслуговують абонентські кодеки, умови, мережі, до якої підключений згаданий маршрутизгідно яких поступаючі на них пакети аудіо/відео затор, забезпечують доставку потоків ауданих від відеосервера/MCU організації багатотодіо/відеоінформації абонентській станції широкочечних відеоконференцій базової станції, які примовної транспортної мережі, у якій відповідний значені для «основного» абонентського кодека абонентський маршрутизатор підключений стан«основної» абонентської станції, і які не призначе 9 36510 10 ні для даного маршрутизатора, не скидаються, ляється, відповідає критерію корисної моделі «нопричому на «основному» абонентському маршрувизна». тизаторі, для якого потік аудіо/відеоінформації не Суть корисної моделі пояснюється за допомоблокується головним/центральним маршрутизатогою ілюстрацій, де на Фіг.1 показана блок-схема ром базової станції, ніяких перетворень пакетів створення телекомунікаційній мережі для забезпеданих не проводять, роблять настроювання голочення відеоконференцій, на Фіг.2 показана систевного/центрального маршрутизатора, до якого ма для здійснення відеоконференцій з викориспідключений відеосервер/MCU організації багатотанням серверів організації багатоточечних точечних відеоконференцій, що входить до складу відеоконференцій, на Фіг.3 показана блок-схема базової станції, настроювання головнопослідовності виконання технологічного процесу го/центрального маршрутизатора здійснюють тазабезпечення відеоконференцій, що є суттю споким чином, що всі потоки, крім потоків, які містять собу забезпечення відеоконференцій у телекомупередану аудіо/відеоінформацію відеоконференнікаційній мережі, який заявляється. ції, включаючи службову інформацію відеоконфеСуть те хнічного рішення, яке заявляється як ренції, маршрутизуються стандартним способом, спосіб забезпечення відеоконференцій у телекозабезпечують за допомогою абонентських маршмунікаційній мережі, полягає в наступному (див. рутизаторів абонентських станцій широкомовної Фіг.1-2 та Фіг.3). транспортної мережі обробку прийнятих потоків Попередньо підготовляють обладнання (сераудіо/відеоінформації, обробку прийнятих потоків вери організації багатоточечних відеоконференаудіо/відеоінформації здійснюють таким чином, що цій), з якого буде створена телекомунікаційна мев результаті обробки згадані потоки одержують IPрежа (позиція 1), а саме, встановлюють базову адресу одержувача, що еквівалентна IP-адресі станцію типу UWDS (позиція 2) зі своїм устаткуабонентської станції широкомовної транспортної ванням (позиція 3), відеосервер/MCU (позиція 4) мережі, до якої підключений згаданий маршрутиорганізації багатоточечних відеоконференцій, гозатор, забезпечують доставку потоків ауловний/центральний маршрутизатор (позиція 5) з діо/відеоінформації абонентській станції широкофільтром (позиція 6), що забороняє всі потоки аумовної транспортної мережі, у якій відповідний діо/відеоінформації від відеосервера/MCU (позиція абонентський маршрутизатор підключений стан4), крім одного, який приходить із заданою адредартним способом, виконують широкомовну сою, передавальну (позиція 7) й приймальну (потранспортну мережу або у вигляді мережі передачі зиція 8) каналоутворюючу апаратур у, абонентські даних на основі мережі кабельного телебачення, маршрутизатори (позиція 9) зі своїми блоками (поабо на основі міської широкополосної мережі дозиція 10) перетворення адреси й абонентські кодеступу, що побудована з використанням технології ки (позиція 11) (див. Фіг.1 та Фіг.2, де на Фіг.2 потоEthernet IEEE 802.3, що застосовується в системах ки аудіо/відеоінформації позначено позицією 12). типу UWDS, створюють на базі відеосервера/MCU Далі встановлюють базову станцію типу організації багатоточечних відеоконференцій, що UWDS (позиція 2) зі своїм устаткуванням (позиція входить до складу базової станції, номери обліко3), відеосервер/MCU (позиція 4) організації багатового ресурсу абонента на підставі запиту абонента точечних відеоконференцій, голой забезпечують надання послуг, включаючи опивний/центральний маршрутизатор (позиція 5) з тування для нарахування платежів абонентові, фільтром (позиція 6), що забороняє всі потоки (позабезпечують надання відеосервером/MCU оргазиція 12) аудіо/відеоінформації від відеосервенізації багатоточечних відеоконференцій, що вхора/MCU (позиція 4), крім одного, який приходить із дить до складу базової станції, засобів керування заданою адресою, передавальну (позиція 7) й абонентами, за допомогою яких провайдер послуг приймальну (позиція 8) каналоутворюючу апарауправляє абонентами, включаючи реєстрацію туру, абонентські маршрутизатори (позиція 9) зі абонентів, відновлення параметрів абонентів, висвоїми блоками (позиція 10) перетворення адреси далення абонентів і опитування параметрів абой абонентські кодеки (позиція 10), при цьому робнентів, забезпечують надання відеосервером/MCU лять настроювання головного/центрального марорганізації багатоточечних відеоконференцій, що шрутизатора (позиція 5), до якого підключений входить до складу базової станції, засобів керувідеосервер/MCU (позиція 4) організації багатотовання відеоконференцією, при цьому виконують чечних відеоконференцій, що входить до складу стани, при яких відеоконференція або не підлягає базової станції типу UWDS (позиція 2), причому розподілу, або відеоконференція успішно розподінастроювання головного/центрального маршрутилена, або зроблене скликання відеоконференції, затора (позиція 5) здійснюють таким чином, що всі або проведене завершення відеоконференції, або потоки (позиція 12), крім потоків, які містять перепроведене переривання відеоконференції, забездану аудіо/відеоінформацію відеоконференції, печують надання відеосервером/MCU організації включаючи службову інформацію відеоконференбагатоточечних відеоконференцій, що входить до ції, маршрутизуються стандартним способом (див. складу базової станції, засобів керування нарахуФіг.2). (Щодо заборони всіх потоків аудіо/відео ванням платежів, при цьому засоби керування даних крім одного - «основного»: оскільки інфорнарахуванням платежів являють собою або послумація стека протоколів Н323, що потрібна для гу нарахування платежів за відеоконференцію встановлення, з'єднання й передачі контрольної провайдеру послуг, і/або послугу опитування про інформації, передається до абонентських кодеків нарахування платежів абонентові. по протоколу й портах, які, у свою чергу, відрізняТаким чином спосіб забезпечення відеоконються від тих, по яких передаються властиво ауференцій у телекомунікаційній мережі, який заявдіо/відео дані, вона не фільтрується й з'єднання 11 36510 12 MCU з усіма терміналами відеоконференції встася тільки ІР-адреса одержувача, порти будуть зановлюється в нормальному режимі. Щодо настролишатися незмінними. Усі інші пакети будуть ювання головного/центрального маршрутизатора: передаватися стандартним способом без переголовний/центральний маршрутизатор (позиція 5) творення. Таким чином не буде порушуватися ронастроюється таким чином, що всі потоки (позиція бота телекомунікаційної мережі (позиція 1) в ціло12), які містять аудіо/відеоінформацію відеоконму). ференції, оброблюються (фільтруються) таким По закінченню заходів щодо збирання телекочином, що в широкомовну транспортну мережу мунікаційній мережі (позиція 1) для забезпечення передаються тільки потоки, що призначені для відеоконференцій, виконують наступне: одного з абонентських кодеків. Інші - відкидаються. - забезпечують в телекомунікаційній мережі За рахунок цього власне досягається економія (позиція 1) передачу потоку (позиція 12) аусмуги/полоси пропускання). діо/відеоінформації від відеосервера/MCU (позиція Після цього поєднують головний/центральний 4) організації багатоточечних відеоконференцій маршрутизатор (позиція 5) з фільтром (позиція 6), базової станції (позиція 2) через передавальну передавальну (позиція 7) каналоутворюючу апа(позиція 7) каналоутворюючу апаратуру до абонератур у й відеосервер/MCU (позиція 4) організації нтської станції (позиція 14 та 15) широкомовної багатоточечних відеоконференцій у центральний транспортної мережі, при цьому забезпечують за пристрій (позиція 13), при цьому створюють на базі допомогою абонентських маршрутизаторів (позивідеосервера/MCU (позиція 4) організації багатоція 9) абонентських станцій (позиція 14 та 15) шиточечних відеоконференцій, що входить до складу рокомовної транспортної мережі обробку прийнябазової станції (позиція 2), номери облікового ретих потоків (позиція 12) аудіо/відеоінформації, сурсу абонента на підставі запиту абонента й запричому обробку прийнятих потоків (позиція 12) безпечують надання послуг, включаючи опитуванаудіо/відеоінформації здійснюють таким чином, що ня для нарахування платежів абонентові. в результаті обробки згадані потоки одержують IPПродовжують створення телекомунікаційній адресу одержувача, що еквівалентна IP-адресі мережі (позиція 1) для забезпечення відеоконфеабонентської станції (позиція 14 та 15) широкоморенцій тим, що вводять центральний пристрій (повної транспортної мережі, до якої підключений зиція 13) у базову станцію (позиція 2) (див. Фіг.1згаданий маршрутизатор (позиція 9). Особливістю 2). цього етапу є перетворення не для адрес із приваВодночас поєднують в абонентську станцію тних в легальні і зворотно на одном маршрутиза(позиція 14) абонентські маршрутизатори (позиція торі (що власно мається на увазі стандартом), а 9) зі своїми блоками (позиція 10) перетворення перетворення нелегальної адреси в легальну. Це адреси, приймальну (позиція 8) каналоутворюючу здійснюється в декількох маршрутизаторах параапаратуру й абонентські кодеки (позиція 11) (див. лельно, причому, тільки для одного напрямку, а Фіг.1-2). зворотний потік (позиція 12) іде без перетворення; По закінченню заходів щодо збирання абоне- забезпечують передачу від головнонтської станції (позиція 14) (N абонентських станго/центрального маршрутизатора (позиція 5) базоцій) поєднують абонентські станції (позиція 14) й вої станції (позиція 2) до абонентських маршрутибазову станцію (позиція 2) із центральним призаторів (позиція 9) потоку (позиція 12) пакетів строєм (позиція 13) у телекомунікаційну мережу даних згаданої аудіо/відеоінформації, які прихо(позиція 1), при цьому широкомовну транспортну дять із заданою адресою, і далі до абонентської мережу виконують або у ви гляді мережі передачі станції (позиція 14) широкомовної транспортної даних на основі мережі кабельного телебачення, мережі, адреси яких не збігаються із заданою адабо на основі міської широкополосної мережі доресою, при цьому забезпечують доставку потоків ступу, що побудована з використанням технології (позиція 12) аудіо/відеоінформації абонентській Ethernet IEEE 802.3, що застосовується в системах станції (позиція 14 та 15) широкомовної транспортипу UWDS. тної мережі, у якій відповідний абонентський марДалі виділяють з N сформованих абонентсьшрутизатор (позиція 9) підключений стандартним ких станцій (позиція 14) «основну» (позиція 15), що способом. Блок маршрутизації відповідає за побує організатором відеоконференцій (див. Фіг.2). дову таблиць маршрутизації, передачу пакетів між Продовжують створення телекомунікаційній інтерфейсами маршрутизатора у відповідності з мережі (позиція 1) для забезпечення відеоконфецими таблицями. Для прискорення процесу переренцій тим, що підключають до базової станції дачі пакетів (на підставі таблиць) маршрутизації (позиція 2) абонентські станції (позиція 14 та 15) будуються оптимізовані таблиці. Зазначені таблиці широкомовної транспортної мережі зі своїми марбудуються незалежно різними протоколами маршшрутизаторами (позиція 9). Для телекомунікаційрутизації; ної мережі (позиція 1), яка створюється для забез- забезпечують підміну заданої адреси абонепечення відеоконференцій, кращим буде варіант нтської станції (позиція 14) широкомовної трансзастосування функції NAT/PAT для маршрутизапортної мережі, що присвоюється голоторів (позиція 9), при цьому перетворення буде вним/центральним маршрутизатором (позиція 5) проводитись тільки для протоколу UDP (по якому базової станції (позиція 2), на адресу встановленопередається власне аудіо/відеоінформація; контго за даним абонентським маршрутизатором (порольна інформація буде передаватися по протозиція 9) абонентської станції (позиція 14) ширококолу TCP) і тільки для двох портів, один з яких мовної транспортної мережі, яка бере участь у призначений для передачі голосу, а другий - зовідеоконференції; браження. При цьому модифікації буде піддавати 13 36510 14 - забезпечують проходження без зміни потоку Після проведення заходів щодо обробки при(позиція 12) аудіо/відеоінформації на одному конкйнятої аудіо/відеоінформації на згаданому відеоретному абонентському маршрутизаторі (позиція сервері/MCU (позиція 4), проводять аналіз пакетів 9), для якого потік (позиція 12) ауаудіо/відеоінформації, що приходять від зазначедіо/відеоінформації не блокується голоного відеосервера/MCU (позиція 4) організації бавним/центральним маршрутизатором (позиція 5) гатоточечних відеоконференцій на голобазової станції (позиція 2) (див. Фіг.2); вний/центральний маршрутизатор (позиція 5) - забезпечують на абонентських маршрутизабазової станції (позиція 2). Зазначене робиться за торах (позиція 9), які обслуговують абонентські допомогою блоку фільтрації, який складається з кодеки (позиція 11), умови, згідно яких поступаючі двох частин - блока аналізу пакетів і блоку прийнна них пакети (позиція 12) аудіо/відео даних від яття рішень на підставі результатів аналізу. Блок відеосервера/МСU (позиція 4) організації многотоаналізу пакетів дозволяє аналізувати адресу відчечных відеоконференцій базової станції (позиція правника, адресу отримувача, протокол, порт (у 2), які призначені для «основного» абонентського випадку наявності функцій мережевого екрану) і кодека (позиція 11) «основної» абонентської станрівень додатків, та зіставляти їх зі списками достуції (позиція 15), і які не призначені для даного мапу. У залежності від збігу/незбігу зі списком достуршрутизатора (позиція 9), не скидаються, при пу блок прийняття рішень може дозволити подацьому на «основному» абонентському маршрутильшу маршрутизацію пакету у відповідності з заторі (позиція 9) (що входить до «основної» аботаблицею маршрутизації, заперечити подальшу нентської станції 15 - див. Фіг.2), для якого потік маршрутизацію пакету (скинути пакет), відправити (позиція 12) аудіо/відеоінформації не блокується пакет в заздалегідь вибраний інтерфейс в обхід головним/центральним маршрутизатором (позиція таблиць маршрутизації, заборонити/дозволити 5) базової станції (позиція 2), ніяких перетворень перетворення пакету, присвоїти певний пріоритет, пакетів даних не проводять. Усі інші IP-пакети мапоставити в певну чергу тощо. Аналізуються пакершрутиз уються стандартним способом і, таким ти, які приходять в інтерфейс, що підключений до чином, застосування технології (способу), що заширокомовної транспортної мережі. Всі пакети, які являється, не перешкоджає нормальній взаємодії призначені для пристроїв, підключених до даного інших пристроїв, що обслуговуються даними мармаршрутизатора, маршрутизуються стандартним шрутизаторами (позиція 9); способом. Якщо адреса одержувача -«основний» - забезпечують надання відеосервером/MCU абонентський кодек 11 (що входить до «основної» (позиція 4) організації багатоточечних відеоконфеабонентської станції 15 - див. Фіг.2), протокол ренцій, що входить до складу базової станції (поUDP, а порт - голос або відео, то заміняють адресу зиція 2), засобів керування абонентами, за допоодержувача на адресу підключеного кодека й далі могою яких провайдер послуг управляє маршрутизують стандартним способом, тобто, абонентами, включаючи реєстрацію абонентів, відправляють у той інтерфейс, до якого підключевідновлення параметрів абонентів, видалення ний (через який доступний) даний кодек. Всі інші абонентів і опитування параметрів абонентів; пакети скидаються. У цьому випадку використову- забезпечують надання відеосервером/MCU ється функція статичного NAT - блок перетворення (позиція 4) організації багатоточечних відеоконфеадрес (NAT - network address translation). NAT заренцій, що входить до складу базової станції (постосовується, як правило, для підвищення безпеки зиція 2), засобів керування відеоконференцією, внутрішньої мережі й економії легальних IP-адрес, при цьому виконують стани, при яких відеоконфедозволяючи використовувати у вн утрішній мережі ренція або не підлягає розподілу, або відеоконфеприватні IP-адреси й невелику кількість легальних ренція успішно розподілена, або зроблене склиадрес для виходу в Інтернет. Використовують стакання відеоконференції, або проведене тичний і динамічний NAT. При статичному NAT між завершення відеоконференції, або проведене певнутрішньою й легальною адресою встановлюєтьреривання відеоконференції; ся взаємно однозначна відповідність як для досту- забезпечують надання відеосервером/MCU пу із внутрішньої мережі в Інтернет, так і для до(позиція 4) організації багатоточечних відеоконфеступу у внутрішню мережу з Інтернет. Статичний ренцій, що входить до складу базової станції (поNAT застосовується, як правило, для серверів зиція 2), засобів керування нарахуванням платедодатків (наприклад, для електронної пошти, жів, при цьому засоби керування нарахуванням WWW), установлених у вн утрішні х мережах, доплатежів являють собою або послугу нарахування ступ до яких з Інтернет повинен бути забезпечеплатежів за відеоконференцію провайдеру послуг, ний. При динамічному NAT відповідність між внуті/або послугу опитування про нарахування платерішньою адресою/портом і зовнішньою жів абонентові; адресою/портом створюється при створенні сесії з - забезпечують у телекомунікаційній мережі комп'ютера внутрішньої мережі, при цьому в одну (позиція 1) передачу зворотного потоку (позиція легальну адресу може перетворюватися багато 12) аудио/відеоінформації від абонентської станції внутрішніх за рахунок перетворення портів (у (позиція 14) широкомовної транспортної мережі на практиці застосовується для робочих станцій). відеосервер/MCU (позиція 4) організації багатотоДалі виконують заходи, згідно з якими визначечних відеоконференцій базової станції (позиція чають тип пакета аудіо/відеоінформації (який при2) й обробку прийнятої аудіо/відеоінформації на ходить від відеосервера/MCU (позиція 4) організазгаданому відеосервері/MCU (позиція 4) (див. ції багатоточечних відеоконференцій базової Фіг.2). станції (позиція 2). Якщо пакет містить голосову інформацію чи відео до кожного з кодеків (позиція 15 36510 16 11) зі списку (крім того, який обраний «основним»), ти (див. блок-схему на Фіг.3) розраховані на широцей пакет скидається і не відправляється далі. комовну транспортну мережу, що працює в Якщо пакет містить голосову інформацію чи відео безадресному режимі. Для застосування даної до абонентського кодеку (позиція 11), який обрано системи з використанням широкомовної транспор«основним» (що входить до «основної» абоненттної мережі з адресацією на транспортному рівні ської станції 15 - див. Фіг.2), маршрутизація здійсзажадає додаткових перетворень, щоб пакети, які нюється стандартним способом. При цьому приймаються абонентськими маршрутизаторами «фільтр» працює як «вхідний» -обробляє пакети, (позиція 9), і які призначені «основному» абонентщо приходять до інтерфейсу, до якого підключеському маршрутизатору (позиція 9) (що входить до ний відеосервер/MCU (позиція 4) організації бага«основної» абонентської станції 15 - див. Фіг.2), не тоточечних відеоконференцій базової станції (поскидалися через розбіжність адрес транспортного зиція 2). рівня. Способи рішення цієї проблеми залежать По закінченню цих заходів роблять додаткові від типу транспортної мережі. У деяких випадках перетворення, щоб прийняті абонентськими марможе бути використана підміна адрес транспортшрутизаторами (позиція 9) пакети, які призначені ної мережі на прийомних інтерфейсах абонентсь«основному» абонентському маршрутизатору (поких маршрутизаторів (позиція 9). Так, у випадку зиція 9) (що входить до «основної» абонентської frame-relay може бути використаний один номер станції 15 - див. Фіг.2), не скидалися через розбіжвіртуального каналу. В інших випадках може бути ність адрес транспортного рівня. Блок маршрутивикористане додаткове перетворення адрес зації, відповідно, повинен бути настроєним таким транспортного рівня потоку аудіо/відео даних, що чином, щоб аудіо/відео потоки (позиція 12), що передається. залишилися, відправлялися в інтерфейс, який підПідвищення ефективності застосування споключений до широкомовної транспортної мережі. собу забезпечення відеоконференцій у телекомуНа маршрутизаторах, до яких підключений «оснонікаційній мережі, у порівнянні з прототипом, досявний» абонентський кодек (позиція 11) (що вхогається за рахунок забезпечення передачі від дить до «основної» абонентської станції 15 - див. головного/центрального маршрутизатора базової Фіг.2), всі пакети, що приходять, маршрутизуються станції до абонентських маршрутизаторів потоку стандартним способом. пакетів даних згаданої аудіо/відеоінформації, які При організації відеоконференцій здійснюють приходять із заданою адресою, і далі до абонентнаступну передачу потоку (позиція 12) ауської станції широкомовної транспортної мережі, діо/відеоінформації від відеосервера/MCU (позиція адреси яких не збігаються із заданою адресою. 4) організації багатоточечних відеоконференцій Підвищення ефективності застосування способу базової станції (позиція 2) до всіх учасників відеозабезпечення відеоконференцій у телекомунікаконференції. У цьому випадку (при організації відційній мережі, у порівнянні з прототипом, досягаеоконференцій) для передачі аується й тим, що здійснюють підміну заданої адреси діо/відеоінформації використовують, як варіант, абонентської станції широкомовної транспортної протокол UDP, що дозволяє передавати зобрамережі, що присвоюється головним/центральним ження й голос у реальному масштабі часу з мінімаршрутизатором базової станції, на адресу встамальними затримками. Використовувані алгоритновленого за даним абонентським маршрутизатоми обробки відеозображення й голоси (з ром абонентської станції широкомовної транспорурахуванням незначного об'єму даних, що передатної мережі, яка бере участь у відеоконференці. ється в кожному пакеті) дозволяють досягати доПідвищення ефективності застосування способу сить високої якості зображення й гарної розбірлизабезпечення відеоконференцій у телекомунікавості мови навіть при наявності невеликої кількості ційній мережі, у порівнянні з прототипом, досяганедоставлених або збійних пакетів. Основою цієї ється також і тим, що виконують широкомовну технології є особливість протоколу UDP передаватранспортну мережу або у вигляді мережі передачі ти інформацію в режимі «без установлення з'єдданих на основі мережі кабельного телебачення, нання», що дозволяє використовувати один потік або на основі міської широкополосної мережі допереданих даних для прийому їх декількома приступу, що побудована з використанням технології строями. Абонентські станції (позиція 14) (приEthernet IEEE 802.3, що застосовується в системах строї) приймають послідовність пакетів «як вони типу UWDS. приходять» і перетворять їх в ауДжерела інформації: діо/відеоінформацію згідно з алгоритмами, які ви1. Патент Російської Федерації № 2004125595 користовуються. від 02.10.2006р., МПК 7 Н 04 N7/15 -аналог. Схема організації багатоточечних відеоконфе2. Патент Російської Федерації № 2121226 СІ ренцій, що наведена на Фіг.1-2, і алгоритм її робовід 27.10.1998р., МПК 7 Н 04 N 7/15 - прототип. 17 36510 18 19 36510 20 21 36510 22 23 Комп’ютерна в ерстка А. Крижанівський 36510 Підписне 24 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
