Передача кузовкова із двома лініями зачеплення (длз) з підвищеною надійністю та властивістю, що демпфірує гасіння змушених коливальних процесів
Формула / Реферат
Передача для застосування в турбозубчастих установках кораблів та суден з двома лініями зачеплення, що складається із ведучого і веденого зубчастих коліс із розташованими на них опукло-вгнутими круговими зубами, що перебувають між собою у внутрішньому зачепленні, з наступними конструктивними і технологічними параметрами й елементами зачеплення:
бічний зазор у зубах γ=0,05 мм, при модулі m=5 мм,
кут нахилу зубів β=42°25'36",
напівшеврони зміщені в площині зачеплення на половину окружного кроку t0/2, t0 - окружний крок,
перепад твердості між шестірнею (НВш=600) і колесом (НВк=300); НВш-НВк=300 НВ,
висота вихідних контурів h=(1,65-1,8) m,
відстань в осьовому напрямку (від торця до торця) між точками (плямами) контакту на взаємодіючих поверхнях головок і ніжок зубів, що чергуються, становить q21=q22=0,5 РХ.
Текст

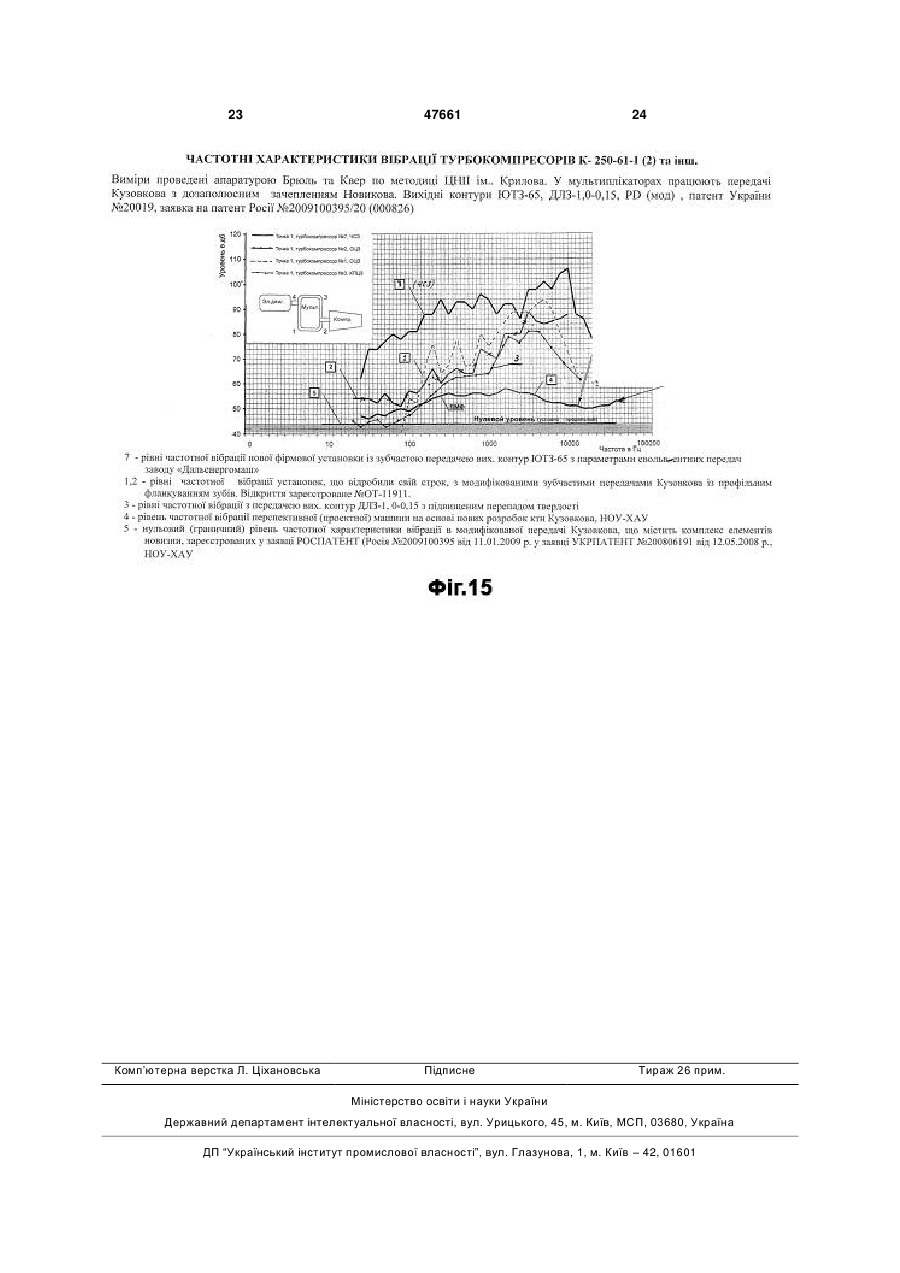

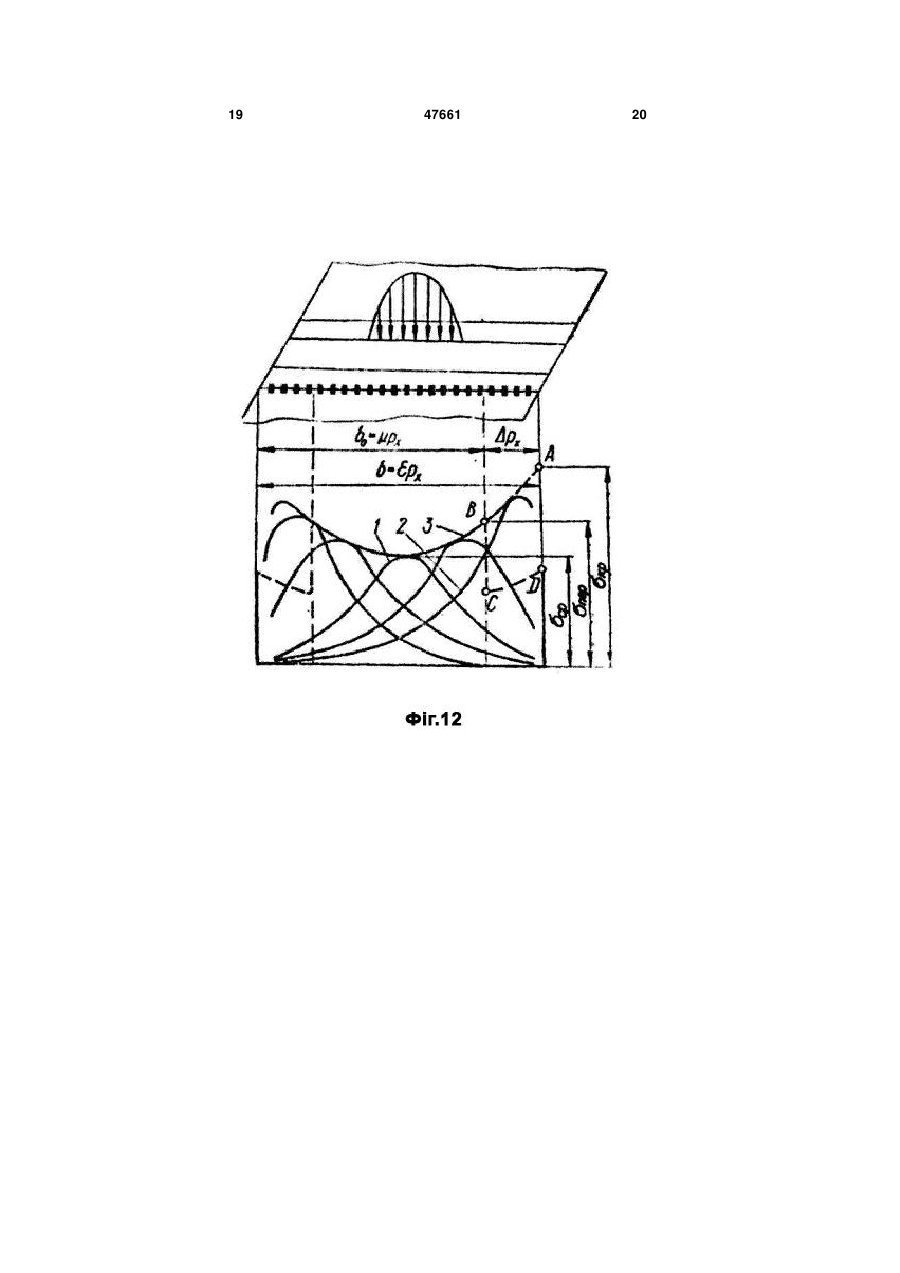

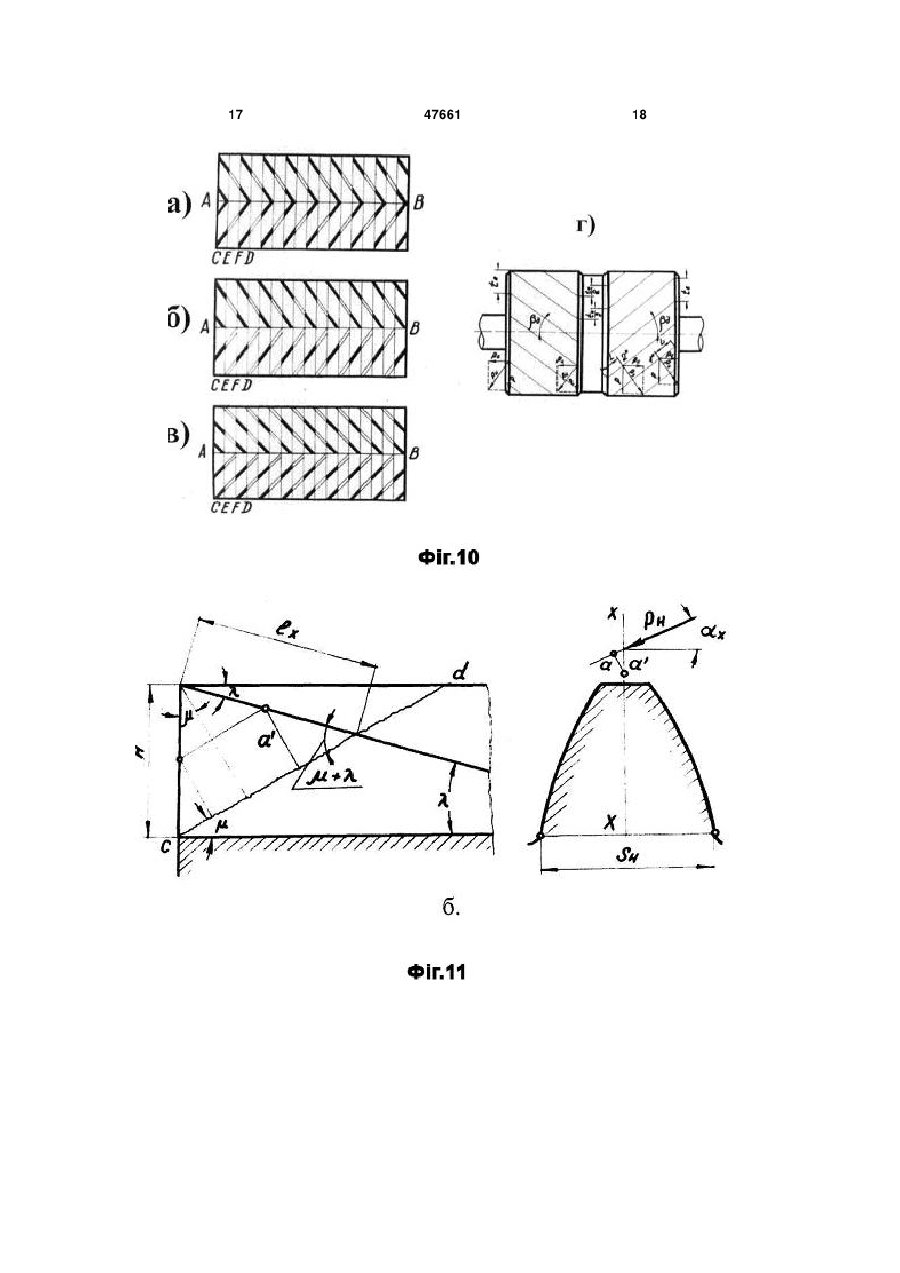

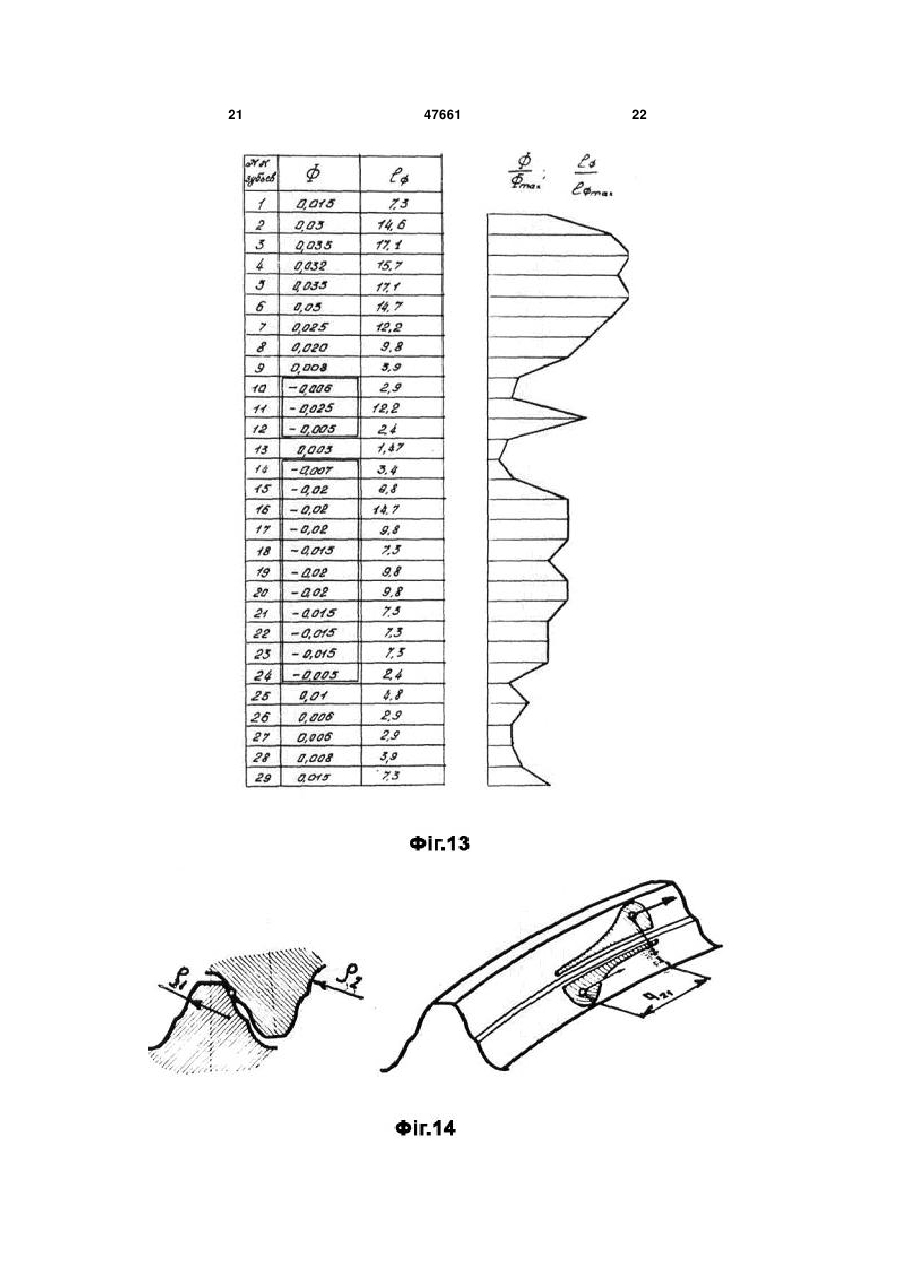

Передача для застосування в турбозубчастих установках кораблів та суден з двома лініями зачеплення, що складається із ведучого і веденого зубчастих коліс із розташованими на них опукловгнутими круговими зубами, що перебувають між собою у внутрішньому зачепленні, з наступними 3 рійному виробництві різних машинобудівних заводів Росії. У процесі стендових випробувань суднових передач, представлених у праці [1], проведені дослідження віброактивності, представлені на графіку Фіг.3. Із графіку видно, що найбільше зниження віброактивності отримане в межах зі ступенем осьового перекриття Е
ДивитисяДодаткова інформація
Автори англійськоюKuzovkov Borys Petrovych
Автори російськоюКузовков Борис Петрович
МПК / Мітки
МПК: F16H 1/00
Мітки: длз, лініями, коливальних, процесів, підвищеною, змушених, гасіння, двома, зачеплення, кузовкова, надійністю, властивістю, передача, демпфірує
