Передача обертального руху з двома відносно рухомими циліндричними поверхнями зачеплення

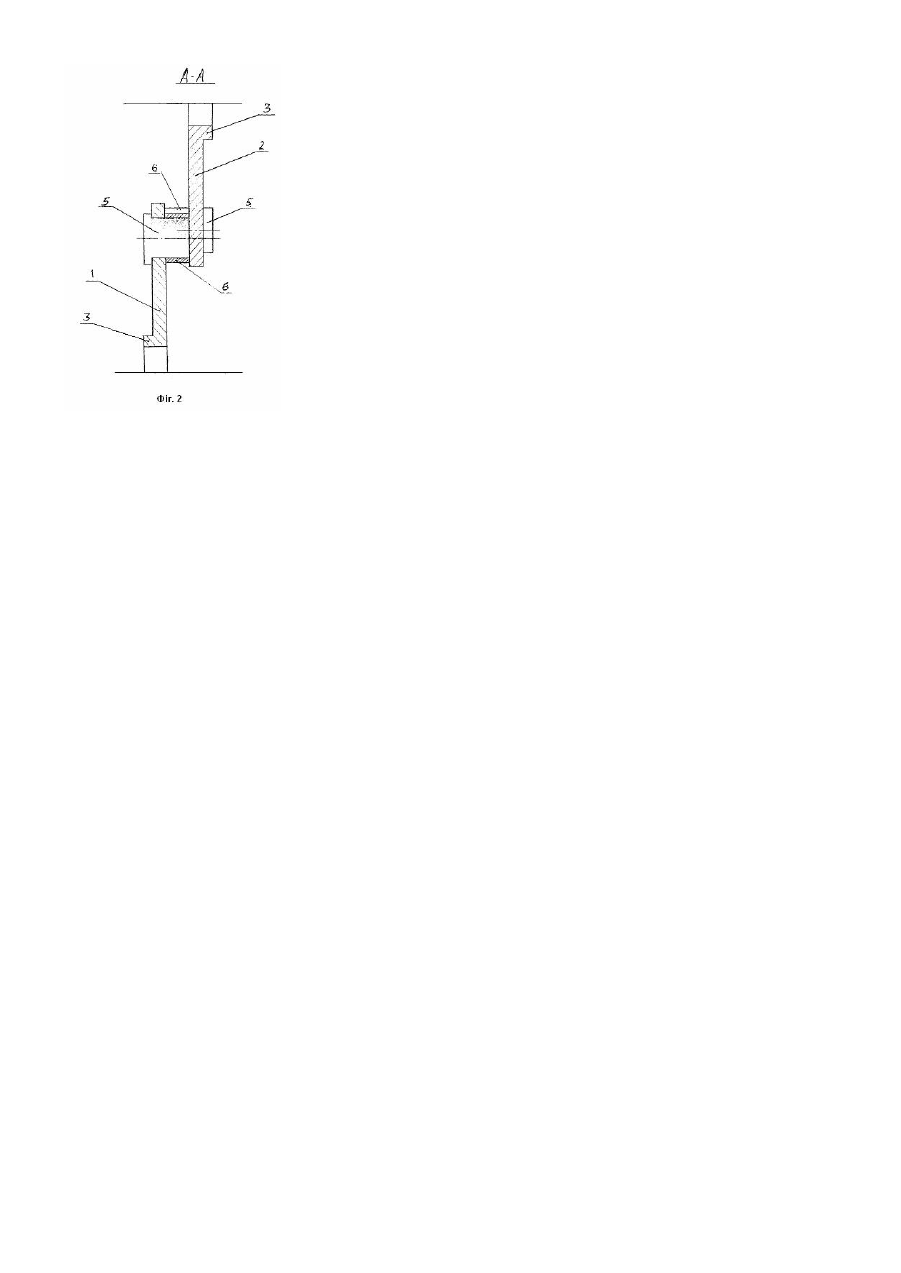

Корисна модель відноситься до галузі те хніки, а саме до пристроїв, які використовують для передачі обертальних рухів з одного валу на інший і може знайти застосування в машинобудуванні при виготовленні різноманітних механізмів. Відома евольвентна система зачеплення, що отримала в те хніці широке використання. [1, с.202]. Найбільш близьким аналогом системи зачеплення для передач обертального руху, що заявляється, обраним як прототип, є зачеплення Новікова [1, с.203], в яких дотикання випуклої циліндричної поверхні здійснюється по увігн утій циліндричній поверхні і мають більшу площу контакту та підвищену несучу здатність мастильного клина між поверхнями зачеплення. Однак ці передачі мають недоліки, а саме: - циліндричні виступи (зуби) одного з коліс є жорсткими, тобто виготовляються як одне ціле з тілом колеса і циліндрична поверхня зачеплення не має відносної рухомості, що створює суттєве тертя ковзання між поверхнями зачеплення; - контактні поверхні коліс не змінюють свого розташування, що створює значний знос поверхонь зачеплення; - неможливість заміни поверхонь зачеплення без зміни коліс; - використання спеціального обладнання і інструменту для нарізання зубів. В основу корисної моделі поставлена задача вдосконалення передачі обертального руху за рахунок модифікації зубчатого зачеплення, в результаті чого зменшується тертя ковзання циліндричних поверхонь зачеплення, знос поверхонь, розігрів колісних пар та шуми при роботі, підвищується коефіцієнт корисної дії передачі, спрощується виготовлення і з'являється змога заміни зношених поверхонь зачеплення новими поверхнями. Поставлена задача вирішується за рахунок того, що кожне з коліс складається з диску з маточиною по зовнішньому діаметру яких розміщені отвори, кількість яких залежить від модуля передачі, в які вставляються осі, на яких розміщуються по посадці ковзання тоненькі втулки, що мають можливість обертання навколо своїх осей. При зачепленні двох циліндричних поверхонь кожна з них має відносну обертальну рухомість навколо своєї осі, що зменшує тертя ковзання і крім того, контактні поверхні при послідовному зачепленні не співпадають кожного разу під час передачі обертального руху з одного колеса на друге. Конструкція передачі обертального руху з двома відносно рухомими циліндричними поверхнями зачеплення пояснюється кресленнями, де зображено: - Фіг.1 - передача обертального руху з відносно рухомими циліндричними поверхнями; - Фіг.2 - розтин по А-А. Передача обертального руху з двома відносно рухомими циліндричними поверхнями зачеплення вміщує колеса 1, 2, які являють собою диски з маточиною 3 по зовнішньому діаметру яких розміщені отвори 4, кількість яких залежить від модуля передачі, в які вставляються осі 5, на яких розміщуються по посадці ковзання тоненькі втулки 6, що мають можливість обертання навколо своїх осей 5. Передача обертального руху з двома відносно рухомими циліндричними поверхнями зачеплення діє за рахунок взаємодії рухомих поверхонь тоненьких втулок у випадку спів падання кутови х швидкостей колеса 1w1 и колеса 2w2. Застосування передачі обертального руху з двома відносно рухомими циліндричними поверхнями зачеплення забезпечує зменшення тертя ковзання циліндричних поверхонь зачеплення та їх знос, підвищення коефіцієнту корисної дії передачі, зменшує розігрів і шумність передачі, спрощення виготовлення за рахунок не потреби спеціальних зубонарізних верстатів і нарізного інструменту, а також з'являється змога заміни зношених поверхонь зачеплення (тоненьких втулок) новими поверхнями без заміни коліс в цілому. Джерела інформації: 1. Решетов Д.Н., Детали машин. - М. Машиностроение, 1989. - 496с.
