Пристрій автоматичного включення резервного живлення (авр)

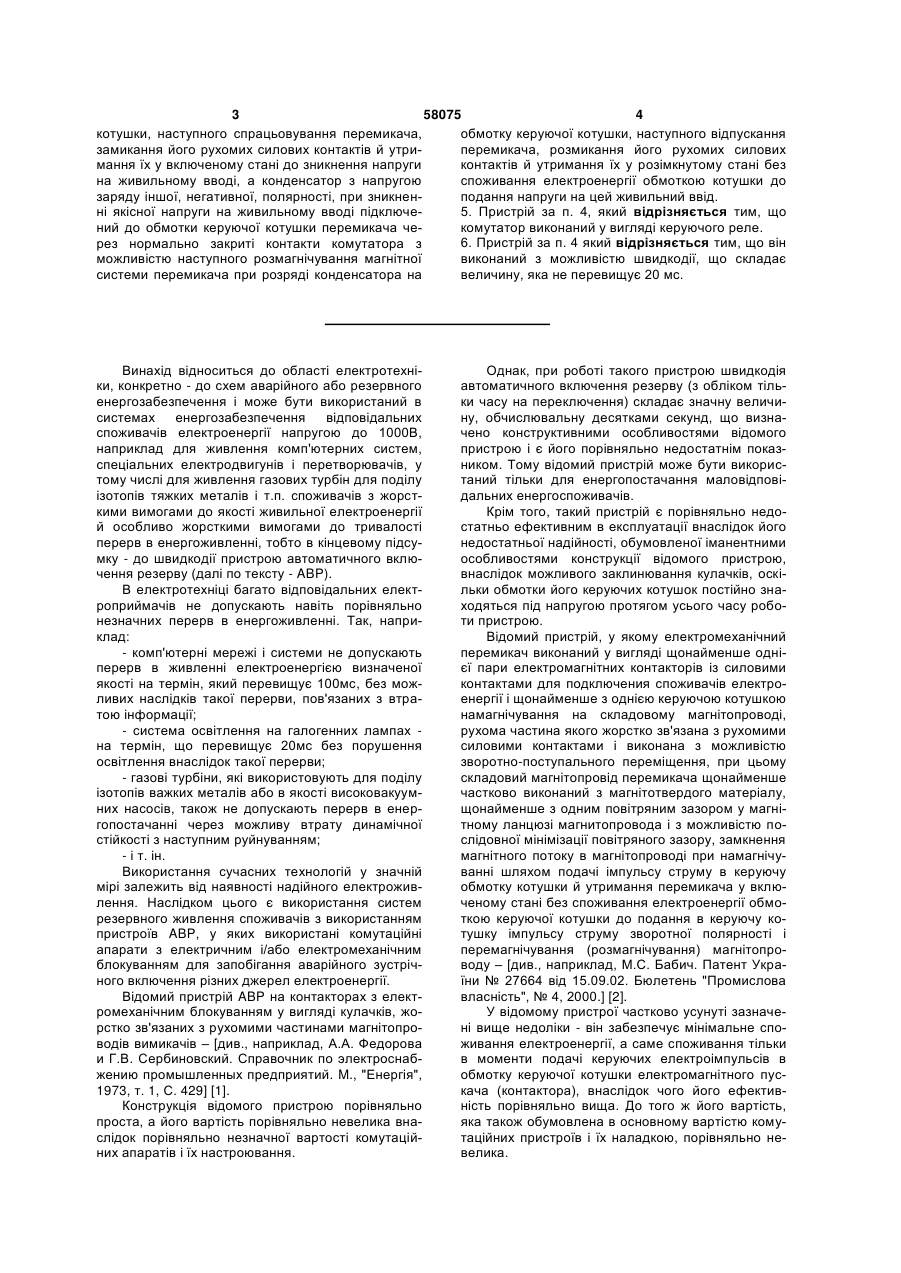

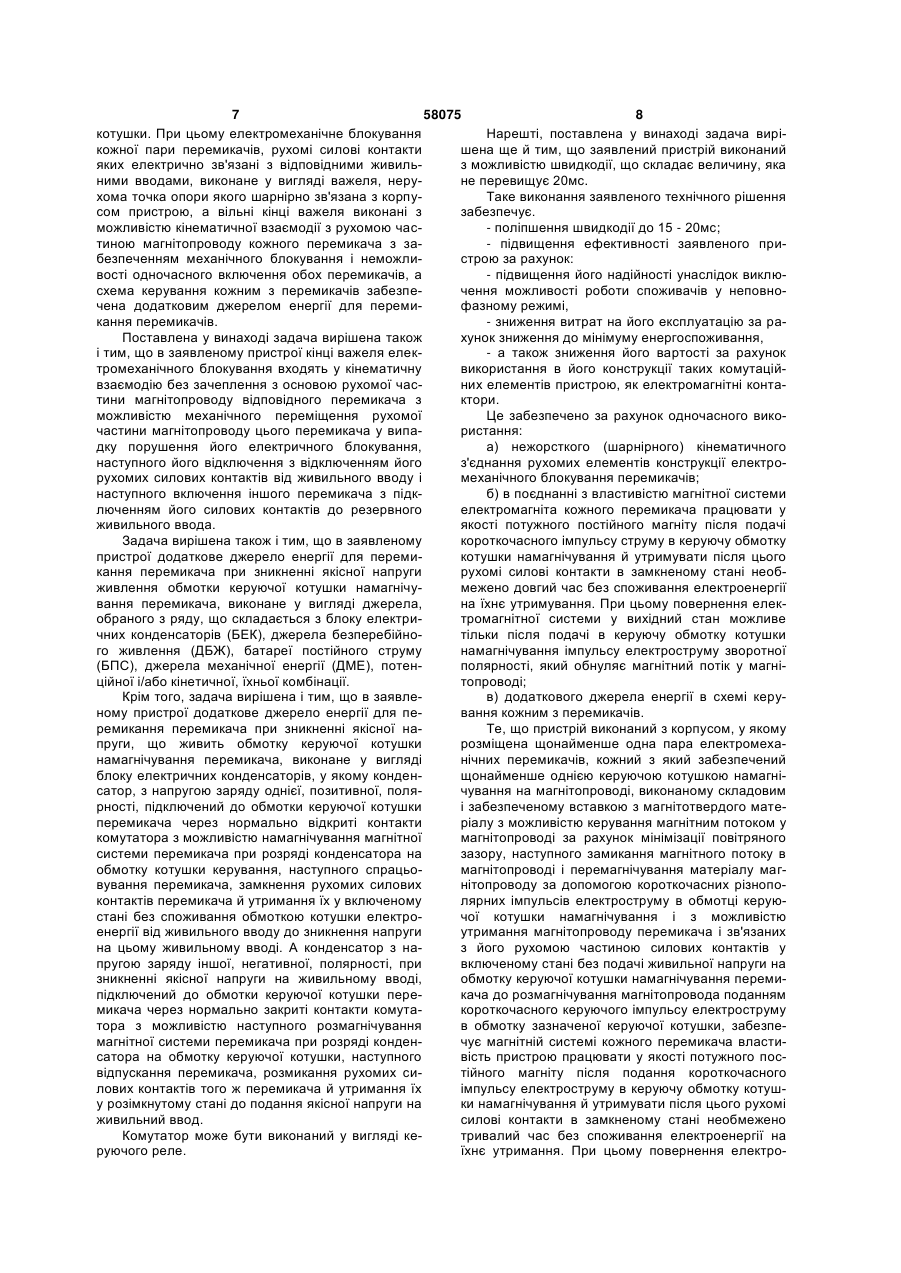

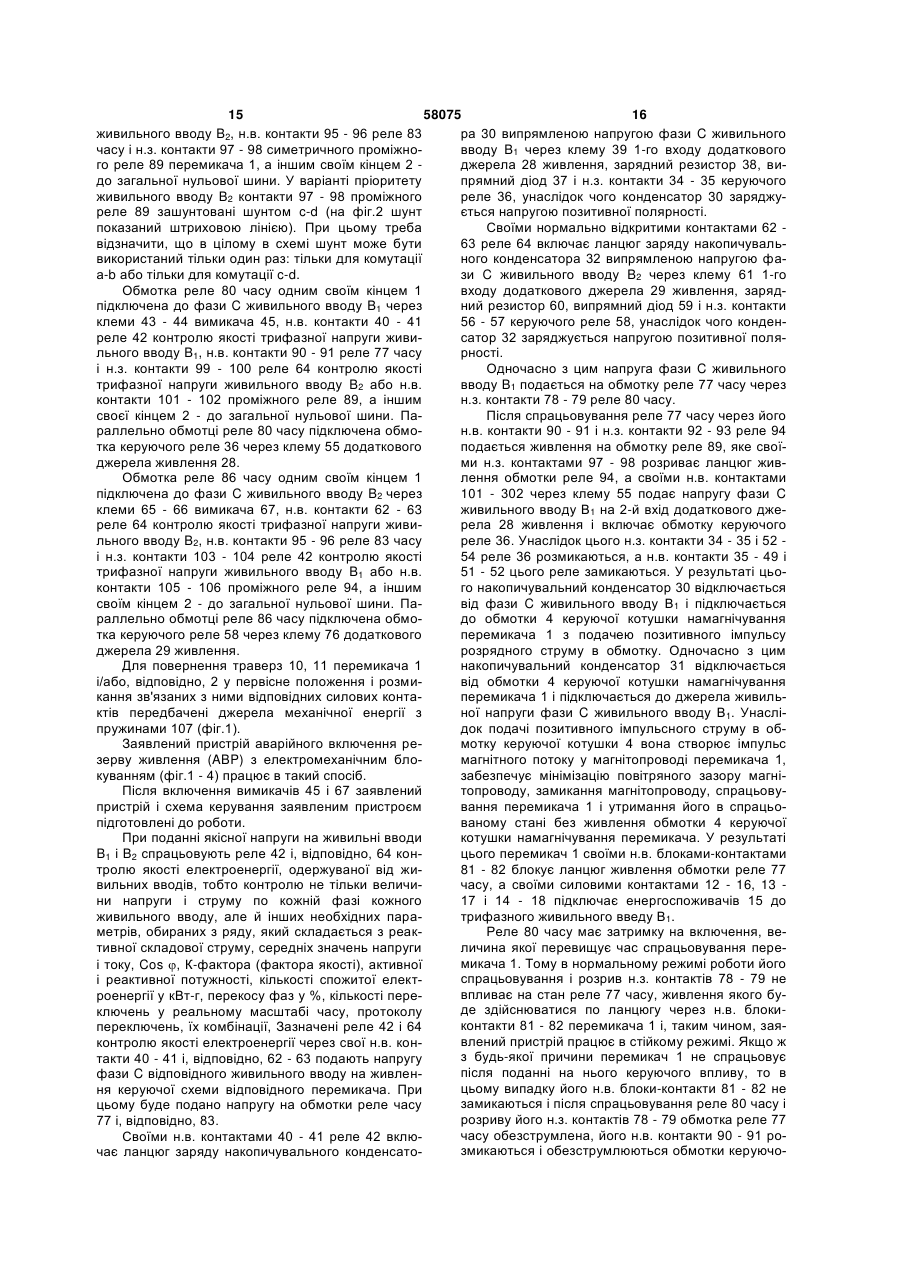

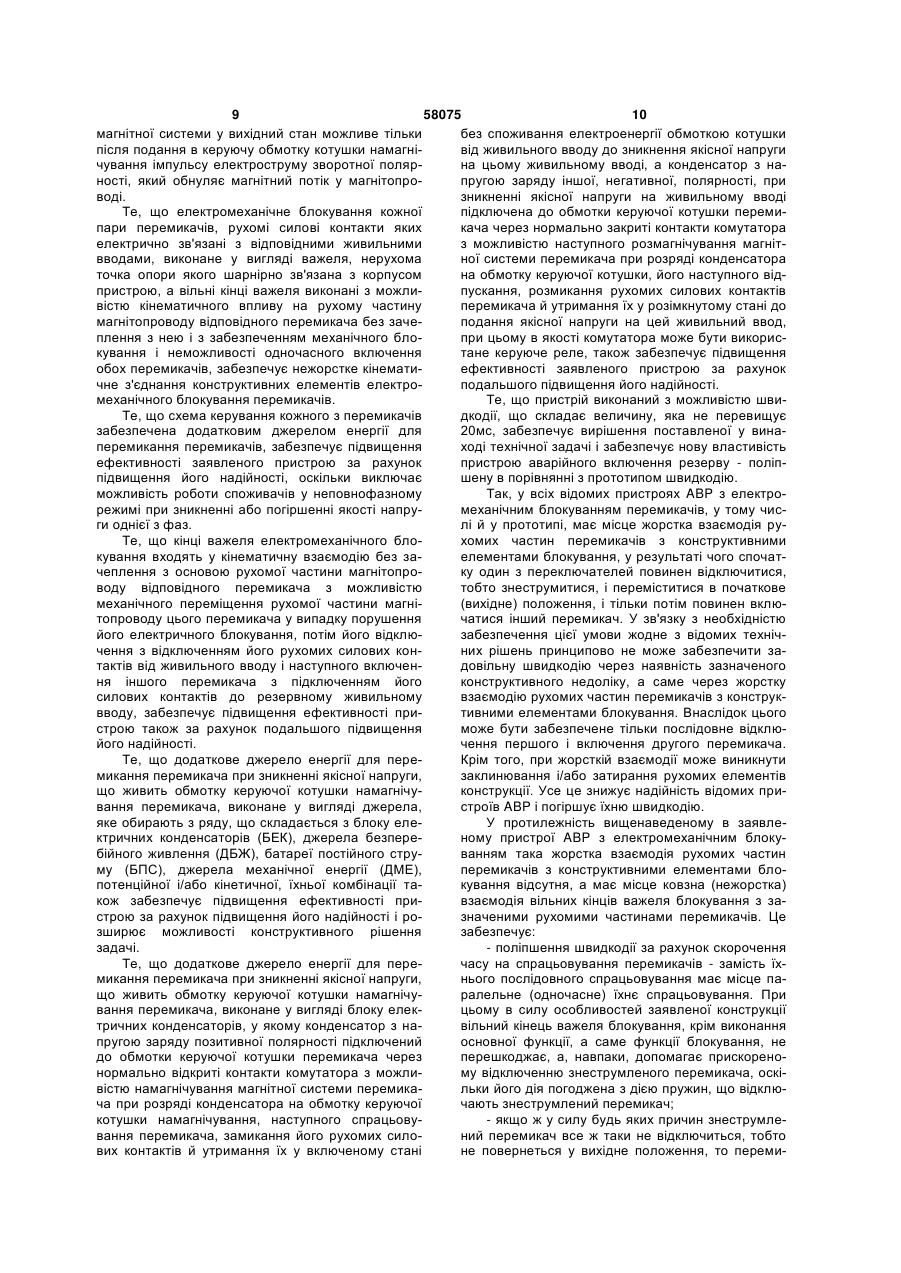

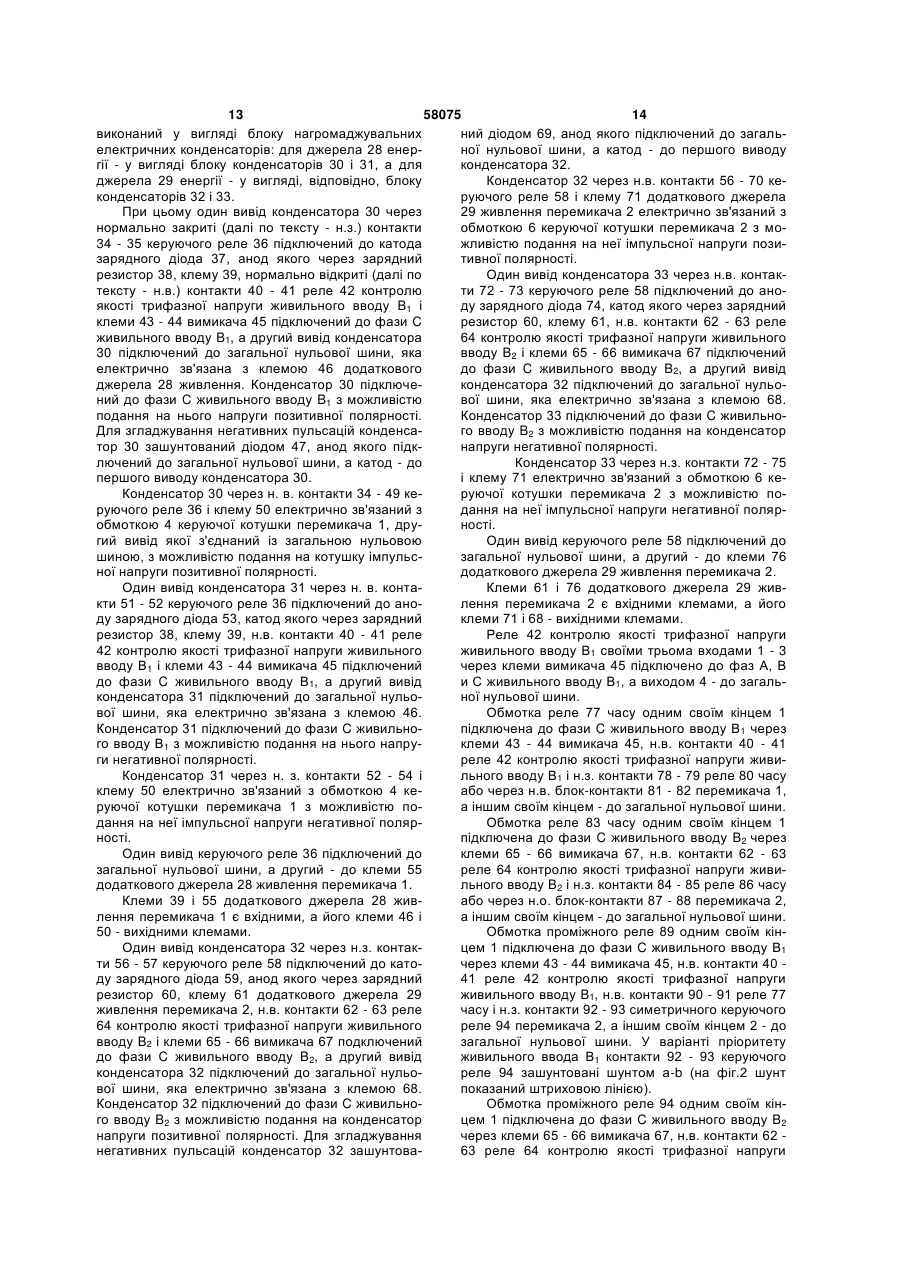

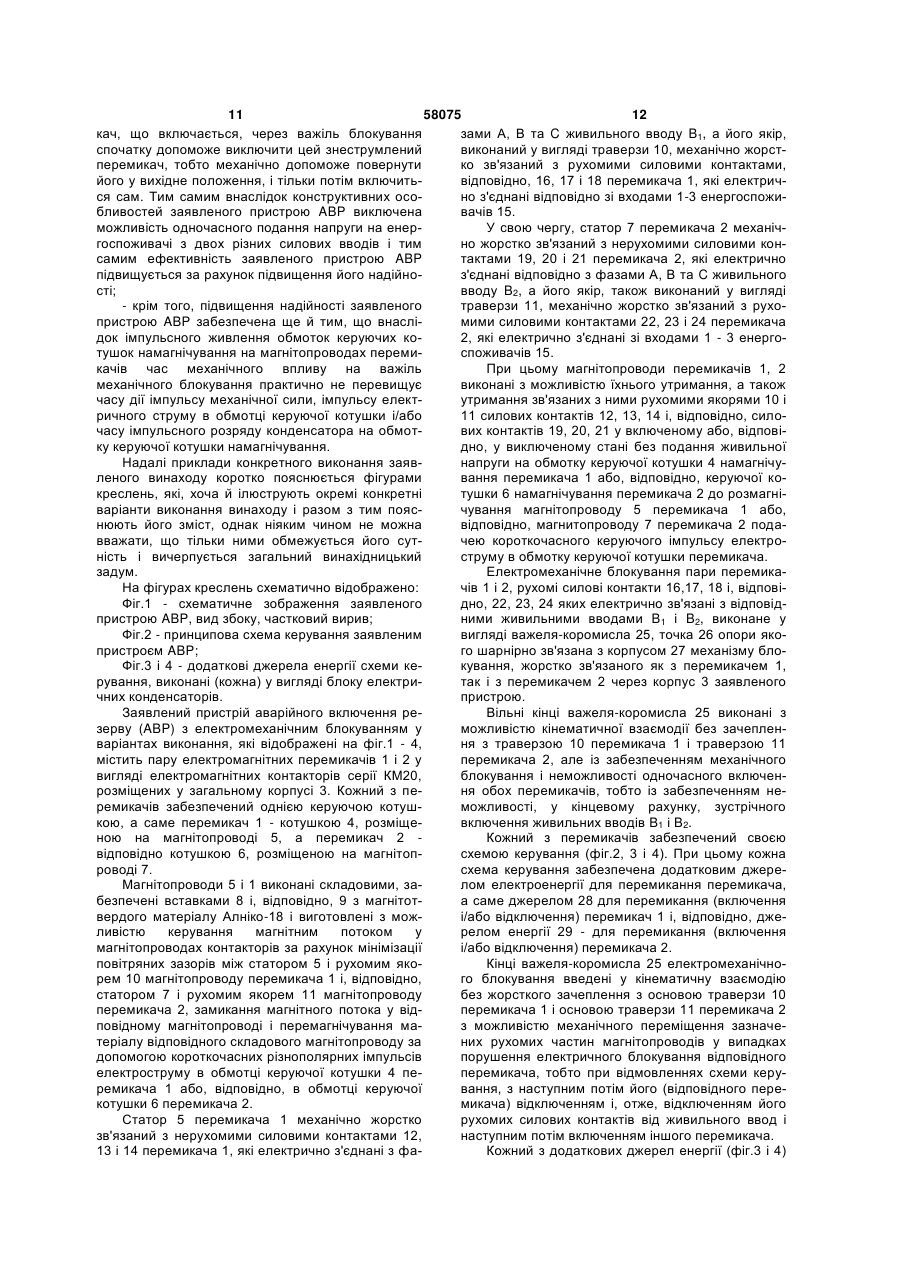

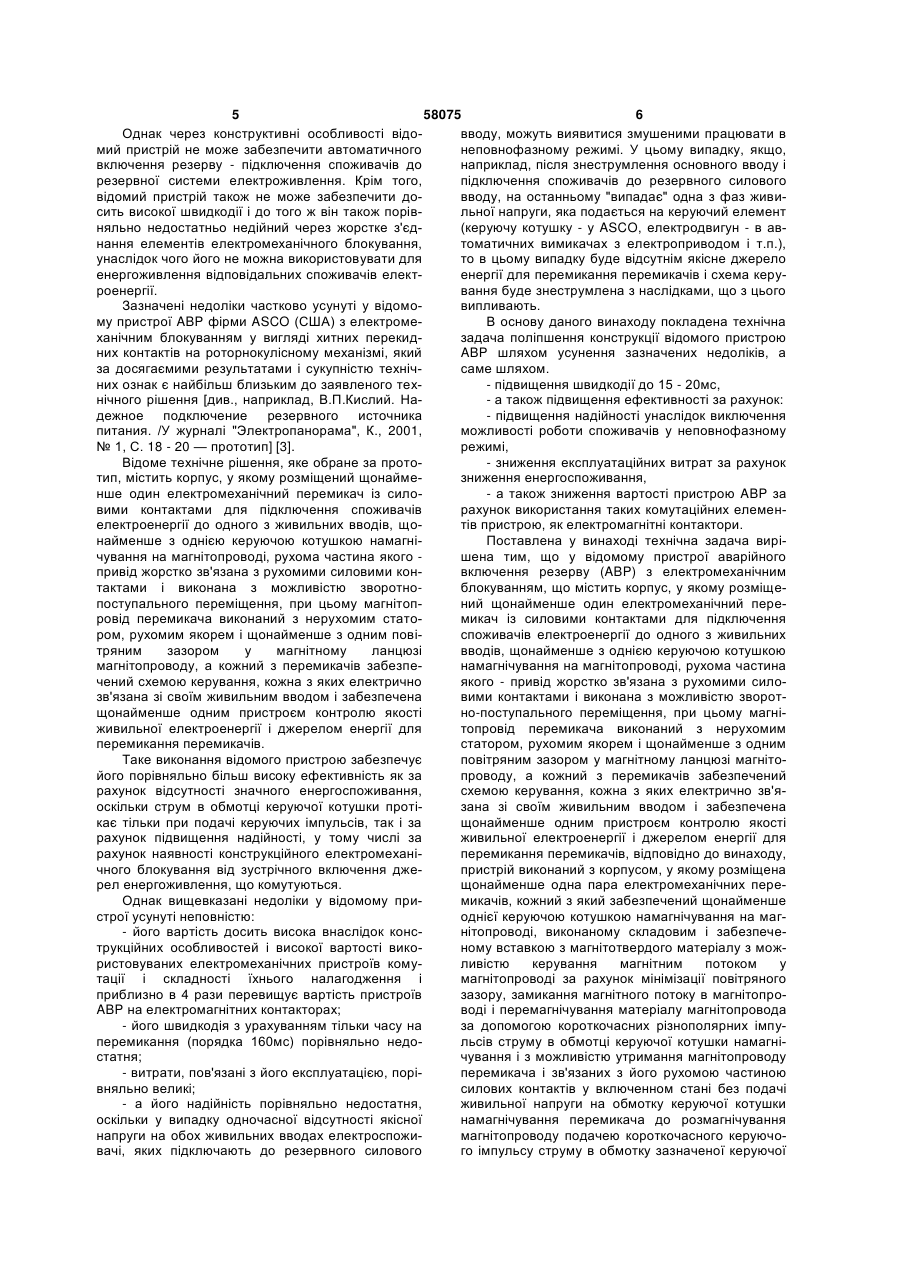

1. Пристрій автоматичного включення резервного живлення з електромеханічним блокуванням, що містить корпус, у якому розміщено щонайменше один електромеханічний перемикач з силовими контактами для підключення споживачів електроенергії до одного з живильних вводів щонайменше з однією керуючою котушкою намагнічування на магнітопроводі, рухома частина якого привід, жорстко зв'язаний з рухомими силовими контактами і виконаний з можливістю зворотно-поступального переміщення, при цьому магнітопровід перемикача виконаний з нерухомим статором, рухомим якорем і щонайменше з одним повітряним зазором у магнітному ланцюзі магнітопроводу, а кожний з перемикачів забезпечений схемою керування, кожна з яких електрично зв'язана зі своїм живильним вводом і забезпечена щонайменше одним пристроєм контролю якості живильної електроенергії і джерелом енергії для перемикання перемикачів, який відрізняється тим, що він виконаний з корпусом, у якому розміщена щонайменше одна пара електромеханічних перемикачів, кожний з яких забезпечений щонайменше однією керуючою котушкою намагнічування на магнітопроводі, виконаному складовим і забезпеченому вставкою з магнітотвердого матеріалу з можливістю керування магнітним потоком у магнітопроводі шляхом послідовної мінімізації повітряного зазору, замикання магнітного потоку в магнітопроводі і перемагнічування матеріалу магнітопроводу за допомогою короткочасних різнополярних імпульсів струму в обмотці керуючої котушки намагнічування і з можливістю утримання магнітопроводу перемикача і зв'язаних з його рухливою частиною силових контактів у включеному стані до розмагнічування магнітопроводу без подачі живильної напруги на обмотку керуючої котушки намагнічування 2 (19) 1 3 58075 4 котушки, наступного спрацьовування перемикача, обмотку керуючої котушки, наступного відпускання замикання його рухомих силових контактів й утриперемикача, розмикання його рухомих силових мання їх у включеному стані до зникнення напруги контактів й утримання їх у розімкнутому стані без на живильному вводі, а конденсатор з напругою споживання електроенергії обмоткою котушки до заряду іншої, негативної, полярності, при зникненподання напруги на цей живильний ввід. 5. Пристрій за п. 4, який відрізняється тим, що ні якісної напруги на живильному вводі підключений до обмотки керуючої котушки перемикача чекомутатор виконаний у вигляді керуючого реле. 6. Пристрій за п. 4 який відрізняється тим, що він рез нормально закриті контакти комутатора з можливістю наступного розмагнічування магнітної виконаний з можливістю швидкодії, що складає системи перемикача при розряді конденсатора на величину, яка не перевищує 20 мс. Винахід відноситься до області електротехніки, конкретно - до схем аварійного або резервного енергозабезпечення і може бути використаний в системах енергозабезпечення відповідальних споживачів електроенергії напругою до 1000В, наприклад для живлення комп'ютерних систем, спеціальних електродвигунів і перетворювачів, у тому числі для живлення газових турбін для поділу ізотопів тяжких металів і т.п. споживачів з жорсткими вимогами до якості живильної електроенергії й особливо жорсткими вимогами до тривалості перерв в енергоживленні, тобто в кінцевому підсумку - до швидкодії пристрою автоматичного включення резерву (далі по тексту - ABP). В електротехніці багато відповідальних електроприймачів не допускають навіть порівняльно незначних перерв в енергоживленні. Так, наприклад: - комп'ютерні мережі і системи не допускають перерв в живленні електроенергією визначеної якості на термін, який перевищує 100мс, без можливих наслідків такої перерви, пов'язаних з втратою інформації; - система освітлення на галогенних лампах на термін, що перевищує 20мс без порушення освітлення внаслідок такої перерви; - газові турбіни, які використовують для поділу ізотопів важких металів або в якості високовакуумних насосів, також не допускають перерв в енергопостачанні через можливу втрату динамічної стійкості з наступним руйнуванням; - і т. ін. Використання сучасних технологій у значній мірі залежить від наявності надійного електроживлення. Наслідком цього є використання систем резервного живлення споживачів з використанням пристроїв ABP, у яких використані комутаційні апарати з електричним і/або електромеханічним блокуванням для запобігання аварійного зустрічного включення різних джерел електроенергії. Відомий пристрій ABP на контакторах з електромеханічним блокуванням у вигляді кулачків, жорстко зв'язаних з рухомими частинами магнітопроводів вимикачів – [див., наприклад, A.A. Федорова и Г.В. Сербиновский. Справочник по электроснабжению промышленных предприятий. M., "Енергія", 1973, т. 1, С. 429] [1]. Конструкція відомого пристрою порівняльно проста, а його вартість порівняльно невелика внаслідок порівняльно незначної вартості комутаційних апаратів і їх настроювання. Однак, при роботі такого пристрою швидкодія автоматичного включення резерву (з обліком тільки часу на переключення) складає значну величину, обчислювальну десятками секунд, що визначено конструктивними особливостями відомого пристрою і є його порівняльно недостатнім показником. Тому відомий пристрій може бути використаний тільки для енергопостачання маловідповідальних енергоспоживачів. Крім того, такий пристрій є порівняльно недостатньо ефективним в експлуатації внаслідок його недостатньої надійності, обумовленої іманентними особливостями конструкції відомого пристрою, внаслідок можливого заклинювання кулачків, оскільки обмотки його керуючих котушок постійно знаходяться під напругою протягом усього часу роботи пристрою. Відомий пристрій, у якому електромеханічний перемикач виконаний у вигляді щонайменше однієї пари електромагнітних контакторів із силовими контактами для подключения споживачів електроенергії і щонайменше з однією керуючою котушкою намагнічування на складовому магнітопроводі, рухома частина якого жорстко зв'язана з рухомими силовими контактами і виконана з можливістю зворотно-поступального переміщення, при цьому складовий магнітопровід перемикача щонайменше частково виконаний з магнітотвердого матеріалу, щонайменше з одним повітряним зазором у магнітному ланцюзі магнитопровода і з можливістю послідовної мінімізації повітряного зазору, замкнення магнітного потоку в магнітопроводі при намагнічуванні шляхом подачі імпульсу струму в керуючу обмотку котушки й утримання перемикача у включеному стані без споживання електроенергії обмоткою керуючої котушки до подання в керуючу котушку імпульсу струму зворотної полярності і перемагнічування (розмагнічування) магнітопроводу – [див., наприклад, М.С. Бабич. Патент України № 27664 від 15.09.02. Бюлетень "Промислова власність", № 4, 2000.] [2]. У відомому пристрої частково усунуті зазначені вище недоліки - він забезпечує мінімальне споживання електроенергії, а саме споживання тільки в моменти подачі керуючих електроімпульсів в обмотку керуючої котушки електромагнітного пускача (контактора), внаслідок чого його ефективність порівняльно вища. До того ж його вартість, яка також обумовлена в основному вартістю комутаційних пристроїв і їх наладкою, порівняльно невелика. 5 58075 6 Однак через конструктивні особливості відовводу, можуть виявитися змушеними працювати в мий пристрій не може забезпечити автоматичного неповнофазному режимі. У цьому випадку, якщо, включення резерву - підключення споживачів до наприклад, після знеструмлення основного вводу і резервної системи електроживлення. Крім того, підключення споживачів до резервного силового відомий пристрій також не може забезпечити довводу, на останньому "випадає" одна з фаз живисить високої швидкодії і до того ж він також порівльної напруги, яка подається на керуючий елемент няльно недостатньо недійний через жорстке з'єд(керуючу котушку - у ASCO, електродвигун - в авнання елементів електромеханічного блокування, томатичних вимикачах з електроприводом і т.п.), унаслідок чого його не можна використовувати для то в цьому випадку буде відсутнім якісне джерело енергоживлення відповідальних споживачів електенергії для перемикання перемикачів і схема керуроенергії. вання буде знеструмлена з наслідками, що з цього Зазначені недоліки частково усунуті у відомовипливають. му пристрої ABP фірми ASCO (США) з електромеВ основу даного винаходу покладена технічна ханічним блокуванням у вигляді хитних перекидзадача поліпшення конструкції відомого пристрою них контактів на роторнокулісному механізмі, який ABP шляхом усунення зазначених недоліків, а за досягаємими результатами і сукупністю технічсаме шляхом. них ознак є найбільш близьким до заявленого тех- підвищення швидкодії до 15 - 20мс, нічного рішення [див., наприклад, В.П.Кислий. На- а також підвищення ефективності за рахунок: дежное подключение резервного источника - підвищення надійності унаслідок виключення питания. /У журналі "Электропанорама", К., 2001, можливості роботи споживачів у неповнофазному № 1, С. 18 - 20 — прототип] [3]. режимі, Відоме технічне рішення, яке обране за прото- зниження експлуатаційних витрат за рахунок тип, містить корпус, у якому розміщений щонаймезниження енергоспоживання, нше один електромеханічний перемикач із сило- а також зниження вартості пристрою ABP за вими контактами для підключення споживачів рахунок використання таких комутаційних елеменелектроенергії до одного з живильних вводів, щотів пристрою, як електромагнітні контактори. найменше з однією керуючою котушкою намагніПоставлена у винаході технічна задача вирічування на магнітопроводі, рухома частина якого шена тим, що у відомому пристрої аварійного привід жорстко зв'язана з рухомими силовими конвключення резерву (ABP) з електромеханічним тактами і виконана з можливістю зворотноблокуванням, що містить корпус, у якому розміщепоступального переміщення, при цьому магнітопний щонайменше один електромеханічний переровід перемикача виконаний з нерухомим статомикач із силовими контактами для підключення ром, рухомим якорем і щонайменше з одним повіспоживачів електроенергії до одного з живильних тряним зазором у магнітному ланцюзі вводів, щонайменше з однією керуючою котушкою магнітопроводу, а кожний з перемикачів забезпенамагнічування на магнітопроводі, рухома частина чений схемою керування, кожна з яких електрично якого - привід жорстко зв'язана з рухомими силозв'язана зі своїм живильним вводом і забезпечена вими контактами і виконана з можливістю зворотщонайменше одним пристроєм контролю якості но-поступального переміщення, при цьому магніживильної електроенергії і джерелом енергії для топровід перемикача виконаний з нерухомим перемикання перемикачів. статором, рухомим якорем і щонайменше з одним Таке виконання відомого пристрою забезпечує повітряним зазором у магнітному ланцюзі магнітойого порівняльно більш високу ефективність як за проводу, а кожний з перемикачів забезпечений рахунок відсутності значного енергоспоживання, схемою керування, кожна з яких електрично зв'яоскільки струм в обмотці керуючої котушки протізана зі своїм живильним вводом і забезпечена кає тільки при подачі керуючих імпульсів, так і за щонайменше одним пристроєм контролю якості рахунок підвищення надійності, у тому числі за живильної електроенергії і джерелом енергії для рахунок наявності конструкційного електромеханіперемикання перемикачів, відповідно до винаходу, чного блокування від зустрічного включення джепристрій виконаний з корпусом, у якому розміщена рел енергоживлення, що комутуються. щонайменше одна пара електромеханічних переОднак вищевказані недоліки у відомому примикачів, кожний з який забезпечений щонайменше строї усунуті неповністю: однієї керуючою котушкою намагнічування на маг- його вартість досить висока внаслідок конснітопроводі, виконаному складовим і забезпечетрукційних особливостей і високої вартості виконому вставкою з магнітотвердого матеріалу з можристовуваних електромеханічних пристроїв комуливістю керування магнітним потоком у тації і складності їхнього налагодження і магнітопроводі за рахунок мінімізації повітряного приблизно в 4 рази перевищує вартість пристроїв зазору, замикання магнітного потоку в магнітопроABP на електромагнітних контакторах; воді і перемагнічування матеріалу магнітопровода - його швидкодія з урахуванням тільки часу на за допомогою короткочасних різнополярних імпуперемикання (порядка 160мс) порівняльно недольсів струму в обмотці керуючої котушки намагністатня; чування і з можливістю утримання магнітопроводу - витрати, пов'язані з його експлуатацією, поріперемикача і зв'язаних з його рухомою частиною вняльно великі; силових контактів у включенном стані без подачі - а його надійність порівняльно недостатня, живильної напруги на обмотку керуючої котушки оскільки у випадку одночасної відсутності якісної намагнічування перемикача до розмагнічування напруги на обох живильних вводах електроспожимагнітопроводу подачею короткочасного керуючовачі, яких підключають до резервного силового го імпульсу струму в обмотку зазначеної керуючої 7 58075 8 котушки. При цьому електромеханічне блокування Нарешті, поставлена у винаході задача вирікожної пари перемикачів, рухомі силові контакти шена ще й тим, що заявлений пристрій виконаний яких електрично зв'язані з відповідними живильз можливістю швидкодії, що складає величину, яка ними вводами, виконане у вигляді важеля, неруне перевищує 20мс. хома точка опори якого шарнірно зв'язана з корпуТаке виконання заявленого технічного рішення сом пристрою, а вільні кінці важеля виконані з забезпечує. можливістю кінематичної взаємодії з рухомою час- поліпшення швидкодії до 15 - 20мс; тиною магнітопроводу кожного перемикача з за- підвищення ефективності заявленого прибезпеченням механічного блокування і неможлистрою за рахунок: вості одночасного включення обох перемикачів, а - підвищення його надійності унаслідок виклюсхема керування кожним з перемикачів забезпечення можливості роботи споживачів у неповночена додатковим джерелом енергії для перемифазному режимі, кання перемикачів. - зниження витрат на його експлуатацію за раПоставлена у винаході задача вирішена також хунок зниження до мінімуму енергоспоживання, і тим, що в заявленому пристрої кінці важеля елек- а також зниження його вартості за рахунок тромеханічного блокування входять у кінематичну використання в його конструкції таких комутаційвзаємодію без зачеплення з основою рухомої часних елементів пристрою, як електромагнітні контатини магнітопроводу відповідного перемикача з ктори. можливістю механічного переміщення рухомої Це забезпечено за рахунок одночасного викочастини магнітопроводу цього перемикача у випаристання: дку порушення його електричного блокування, а) нежорсткого (шарнірного) кінематичного наступного його відключення з відключенням його з'єднання рухомих елементів конструкції електрорухомих силових контактів від живильного вводу і механічного блокування перемикачів; наступного включення іншого перемикача з підкб) в поєднанні з властивістю магнітної системи люченням його силових контактів до резервного електромагніта кожного перемикача працювати у живильного ввода. якості потужного постійного магніту після подачі Задача вирішена також і тим, що в заявленому короткочасного імпульсу струму в керуючу обмотку пристрої додаткове джерело енергії для перемикотушки намагнічування й утримувати після цього кання перемикача при зникненні якісної напруги рухомі силові контакти в замкненому стані необживлення обмотки керуючої котушки намагнічумежено довгий час без споживання електроенергії вання перемикача, виконане у вигляді джерела, на їхнє утримування. При цьому повернення елекобраного з ряду, що складається з блоку електритромагнітної системи у вихідний стан можливе чних конденсаторів (БЕК), джерела безперебійнотільки після подачі в керуючу обмотку котушки го живлення (ДБЖ), батареї постійного струму намагнічування імпульсу електроструму зворотної (БПС), джерела механічної енергії (ДМЕ), потенполярності, який обнуляє магнітний потік у магніційної і/або кінетичної, їхньої комбінації. топроводі; Крім того, задача вирішена і тим, що в заявлев) додаткового джерела енергії в схемі керуному пристрої додаткове джерело енергії для певання кожним з перемикачів. ремикання перемикача при зникненні якісної наТе, що пристрій виконаний з корпусом, у якому пруги, що живить обмотку керуючої котушки розміщена щонайменше одна пара електромеханамагнічування перемикача, виконане у вигляді нічних перемикачів, кожний з який забезпечений блоку електричних конденсаторів, у якому конденщонайменше однією керуючою котушкою намагнісатор, з напругою заряду однієї, позитивної, полячування на магнітопроводі, виконаному складовим рності, підключений до обмотки керуючої котушки і забезпеченому вставкою з магнітотвердого матеперемикача через нормально відкриті контакти ріалу з можливістю керування магнітним потоком у комутатора з можливістю намагнічування магнітної магнітопроводі за рахунок мінімізації повітряного системи перемикача при розряді конденсатора на зазору, наступного замикання магнітного потоку в обмотку котушки керування, наступного спрацьомагнітопроводі і перемагнічування матеріалу магвування перемикача, замкнення рухомих силових нітопроводу за допомогою короткочасних різнопоконтактів перемикача й утримання їх у включеному лярних імпульсів електроструму в обмотці керуюстані без споживання обмоткою котушки електрочої котушки намагнічування і з можливістю енергії від живильного вводу до зникнення напруги утримання магнітопроводу перемикача і зв'язаних на цьому живильному вводі. А конденсатор з наз його рухомою частиною силових контактів у пругою заряду іншої, негативної, полярності, при включеному стані без подачі живильної напруги на зникненні якісної напруги на живильному вводі, обмотку керуючої котушки намагнічування перемипідключений до обмотки керуючої котушки перекача до розмагнічування магнітопровода поданням микача через нормально закриті контакти комутакороткочасного керуючого імпульсу електроструму тора з можливістю наступного розмагнічування в обмотку зазначеної керуючої котушки, забезпемагнітної системи перемикача при розряді конденчує магнітній системі кожного перемикача властисатора на обмотку керуючої котушки, наступного вість пристрою працювати у якості потужного посвідпускання перемикача, розмикання рухомих ситійного магніту після подання короткочасного лових контактів того ж перемикача й утримання їх імпульсу електроструму в керуючу обмотку котушу розімкнутому стані до подання якісної напруги на ки намагнічування й утримувати після цього рухомі живильний ввод. силові контакти в замкненому стані необмежено Комутатор може бути виконаний у вигляді кетривалий час без споживання електроенергії на руючого реле. їхнє утримання. При цьому повернення електро 9 58075 10 магнітної системи у вихідний стан можливе тільки без споживання електроенергії обмоткою котушки після подання в керуючу обмотку котушки намагнівід живильного вводу до зникнення якісної напруги чування імпульсу електроструму зворотної полярна цьому живильному вводі, а конденсатор з наності, який обнуляє магнітний потік у магнітопропругою заряду іншої, негативної, полярності, при воді. зникненні якісної напруги на живильному вводі Те, що електромеханічне блокування кожної підключена до обмотки керуючої котушки перемипари перемикачів, рухомі силові контакти яких кача через нормально закриті контакти комутатора електрично зв'язані з відповідними живильними з можливістю наступного розмагнічування магнітвводами, виконане у вигляді важеля, нерухома ної системи перемикача при розряді конденсатора точка опори якого шарнірно зв'язана з корпусом на обмотку керуючої котушки, його наступного відпристрою, а вільні кінці важеля виконані з можлипускання, розмикання рухомих силових контактів вістю кінематичного впливу на рухому частину перемикача й утримання їх у розімкнутому стані до магнітопроводу відповідного перемикача без зачеподання якісної напруги на цей живильний ввод, плення з нею і з забезпеченням механічного блопри цьому в якості комутатора може бути викорискування і неможливості одночасного включення тане керуюче реле, також забезпечує підвищення обох перемикачів, забезпечує нежорстке кінематиефективності заявленого пристрою за рахунок чне з'єднання конструктивних елементів електроподальшого підвищення його надійності. механічного блокування перемикачів. Те, що пристрій виконаний з можливістю швиТе, що схема керування кожного з перемикачів дкодії, що складає величину, яка не перевищує забезпечена додатковим джерелом енергії для 20мс, забезпечує вирішення поставленої у винаперемикання перемикачів, забезпечує підвищення ході технічної задачі і забезпечує нову властивість ефективності заявленого пристрою за рахунок пристрою аварійного включення резерву - поліппідвищення його надійності, оскільки виключає шену в порівнянні з прототипом швидкодію. можливість роботи споживачів у неповнофазному Так, у всіх відомих пристроях ABP з електрорежимі при зникненні або погіршенні якості напрумеханічним блокуванням перемикачів, у тому чисги однієї з фаз. лі й у прототипі, має місце жорстка взаємодія руТе, що кінці важеля електромеханічного блохомих частин перемикачів з конструктивними кування входять у кінематичну взаємодію без заелементами блокування, у результаті чого спочатчеплення з основою рухомої частини магнітопроку один з переключателей повинен відключитися, воду відповідного перемикача з можливістю тобто знеструмитися, і переміститися в початкове механічного переміщення рухомої частини магні(вихідне) положення, і тільки потім повинен вклютопроводу цього перемикача у випадку порушення чатися інший перемикач. У зв'язку з необхідністю його електричного блокування, потім його відклюзабезпечення цієї умови жодне з відомих техніччення з відключенням його рухомих силових конних рішень принципово не може забезпечити затактів від живильного вводу і наступного включендовільну швидкодію через наявність зазначеного ня іншого перемикача з підключенням його конструктивного недоліку, а саме через жорстку силових контактів до резервному живильному взаємодію рухомих частин перемикачів з конструквводу, забезпечує підвищення ефективності притивними елементами блокування. Внаслідок цього строю також за рахунок подальшого підвищення може бути забезпечене тільки послідовне відклюйого надійності. чення першого і включення другого перемикача. Те, що додаткове джерело енергії для переКрім того, при жорсткій взаємодії може виникнути микання перемикача при зникненні якісної напруги, заклинювання і/або затирання рухомих елементів що живить обмотку керуючої котушки намагнічуконструкції. Усе це знижує надійність відомих привання перемикача, виконане у вигляді джерела, строїв ABP і погіршує їхню швидкодію. яке обирають з ряду, що складається з блоку елеУ протилежність вищенаведеному в заявлектричних конденсаторів (БЕК), джерела безпереному пристрої ABP з електромеханічним блокубійного живлення (ДБЖ), батареї постійного струванням така жорстка взаємодія рухомих частин му (БПС), джерела механічної енергії (ДМЕ), перемикачів з конструктивними елементами блопотенційної і/або кінетичної, їхньої комбінації такування відсутня, а має місце ковзна (нежорстка) кож забезпечує підвищення ефективності привзаємодія вільних кінців важеля блокування з застрою за рахунок підвищення його надійності і розначеними рухомими частинами перемикачів. Це зширює можливості конструктивного рішення забезпечує: задачі. - поліпшення швидкодії за рахунок скорочення Те, що додаткове джерело енергії для перечасу на спрацьовування перемикачів - замість їхмикання перемикача при зникненні якісної напруги, нього послідовного спрацьовування має місце пащо живить обмотку керуючої котушки намагнічуралельне (одночасне) їхнє спрацьовування. При вання перемикача, виконане у вигляді блоку елекцьому в силу особливостей заявленої конструкції тричних конденсаторів, у якому конденсатор з навільний кінець важеля блокування, крім виконання пругою заряду позитивної полярності підключений основної функції, а саме функції блокування, не до обмотки керуючої котушки перемикача через перешкоджає, а, навпаки, допомагає прискоренонормально відкриті контакти комутатора з можлиму відключенню знеструмленого перемикача, осківістю намагнічування магнітної системи перемикальки його дія погоджена з дією пружин, що відключа при розряді конденсатора на обмотку керуючої чають знеструмлений перемикач; котушки намагнічування, наступного спрацьову- якщо ж у силу будь яких причин знеструмлевання перемикача, замикання його рухомих силоний перемикач все ж таки не відключиться, тобто вих контактів й утримання їх у включеному стані не повернеться у вихідне положення, то переми 11 58075 12 кач, що включається, через важіль блокування зами А, В та C живильного вводу B1, а його якір, спочатку допоможе виключити цей знеструмлений виконаний у вигляді траверзи 10, механічно жорстперемикач, тобто механічно допоможе повернути ко зв'язаний з рухомими силовими контактами, його у вихідне положення, і тільки потім включитьвідповідно, 16, 17 і 18 перемикача 1, які електричся сам. Тим самим внаслідок конструктивних осоно з'єднані відповідно зі входами 1-3 енергоспожибливостей заявленого пристрою ABP виключена вачів 15. можливість одночасного подання напруги на енерУ свою чергу, статор 7 перемикача 2 механічгоспоживачі з двох різних силових вводів і тим но жорстко зв'язаний з нерухомими силовими консамим ефективність заявленого пристрою ABP тактами 19, 20 і 21 перемикача 2, які електрично підвищується за рахунок підвищення його надійноз'єднані відповідно з фазами А, В та C живильного сті; вводу B2, а його якір, також виконаний у вигляді - крім того, підвищення надійності заявленого траверзи 11, механічно жорстко зв'язаний з рухопристрою ABP забезпечена ще й тим, що внаслімими силовими контактами 22, 23 і 24 перемикача док імпульсного живлення обмоток керуючих ко2, які електрично з'єднані зі входами 1 - 3 енерготушок намагнічування на магнітопроводах перемиспоживачів 15. качів час механічного впливу на важіль При цьому магнітопроводи перемикачів 1, 2 механічного блокування практично не перевищує виконані з можливістю їхнього утримання, а також часу дії імпульсу механічної сили, імпульсу електутримання зв'язаних з ними рухомими якорями 10 і ричного струму в обмотці керуючої котушки і/або 11 силових контактів 12, 13, 14 і, відповідно, силочасу імпульсного розряду конденсатора на обмотвих контактів 19, 20, 21 у включеному або, відповіку керуючої котушки намагнічування. дно, у виключеному стані без подання живильної Надалі приклади конкретного виконання заявнапруги на обмотку керуючої котушки 4 намагнічуленого винаходу коротко пояснюється фігурами вання перемикача 1 або, відповідно, керуючої кокреслень, які, хоча й ілюструють окремі конкретні тушки 6 намагнічування перемикача 2 до розмагніваріанти виконання винаходу і разом з тим поясчування магнітопроводу 5 перемикача 1 або, нюють його зміст, однак ніяким чином не можна відповідно, магнитопроводу 7 перемикача 2 подавважати, що тільки ними обмежується його сутчею короткочасного керуючого імпульсу електроність і вичерпується загальний винахідницький струму в обмотку керуючої котушки перемикача. задум. Електромеханічне блокування пари перемикаНа фігурах креслень схематично відображено: чів 1 і 2, рухомі силові контакти 16,17, 18 і, відповіФіг.1 - схематичне зображення заявленого дно, 22, 23, 24 яких електрично зв'язані з відповідпристрою ABP, вид збоку, частковий вирив; ними живильними вводами B1 і B2, виконане у Фіг.2 - принципова схема керування заявленим вигляді важеля-коромисла 25, точка 26 опори якопристроєм ABP; го шарнірно зв'язана з корпусом 27 механізму блоФіг.3 і 4 - додаткові джерела енергії схеми кекування, жорстко зв'язаного як з перемикачем 1, рування, виконані (кожна) у вигляді блоку електритак і з перемикачем 2 через корпус 3 заявленого чних конденсаторів. пристрою. Заявлений пристрій аварійного включення реВільні кінці важеля-коромисла 25 виконані з зерву (ABP) з електромеханічним блокуванням у можливістю кінематичної взаємодії без зачепленваріантах виконання, які відображені на фіг.1 - 4, ня з траверзою 10 перемикача 1 і траверзою 11 містить пару електромагнітних перемикачів 1 і 2 у перемикача 2, але із забезпеченням механічного вигляді електромагнітних контакторів серії КМ20, блокування і неможливості одночасного включенрозміщених у загальному корпусі 3. Кожний з пеня обох перемикачів, тобто із забезпеченням неремикачів забезпечений однією керуючою котушможливості, у кінцевому рахунку, зустрічного кою, а саме перемикач 1 - котушкою 4, розміщевключення живильних вводів B1 і B2. ною на магнітопроводі 5, а перемикач 2 Кожний з перемикачів забезпечений своєю відповідно котушкою 6, розміщеною на магнітопсхемою керування (фіг.2, 3 і 4). При цьому кожна роводі 7. схема керування забезпечена додатковим джереМагнітопроводи 5 і 1 виконані складовими, залом електроенергії для перемикання перемикача, безпечені вставками 8 і, відповідно, 9 з магнітота саме джерелом 28 для перемикання (включення вердого матеріалу Алніко-18 і виготовлені з можі/або відключення) перемикач 1 і, відповідно, джеливістю керування магнітним потоком у релом енергії 29 - для перемикання (включення магнітопроводах контакторів за рахунок мінімізації і/або відключення) перемикача 2. повітряних зазорів між статором 5 і рухомим якоКінці важеля-коромисла 25 електромеханічнорем 10 магнітопроводу перемикача 1 і, відповідно, го блокування введені у кінематичну взаємодію статором 7 і рухомим якорем 11 магнітопроводу без жорсткого зачеплення з основою траверзи 10 перемикача 2, замикання магнітного потока у відперемикача 1 і основою траверзи 11 перемикача 2 повідному магнітопроводі і перемагнічування маз можливістю механічного переміщення зазначетеріалу відповідного складового магнітопроводу за них рухомих частин магнітопроводів у випадках допомогою короткочасних різнополярних імпульсів порушення електричного блокування відповідного електроструму в обмотці керуючої котушки 4 пеперемикача, тобто при відмовленнях схеми керуремикача 1 або, відповідно, в обмотці керуючої вання, з наступним потім його (відповідного перекотушки 6 перемикача 2. микача) відключенням і, отже, відключенням його Статор 5 перемикача 1 механічно жорстко рухомих силових контактів від живильного ввод і зв'язаний з нерухомими силовими контактами 12, наступним потім включенням іншого перемикача. 13 і 14 перемикача 1, які електрично з'єднані з фаКожний з додаткових джерел енергії (фіг.3 і 4) 13 58075 14 виконаний у вигляді блоку нагромаджувальних ний діодом 69, анод якого підключений до загальелектричних конденсаторів: для джерела 28 енерної нульової шини, а катод - до першого виводу гії - у вигляді блоку конденсаторів 30 і 31, а для конденсатора 32. джерела 29 енергії - у вигляді, відповідно, блоку Конденсатор 32 через н.в. контакти 56 - 70 кеконденсаторів 32 і 33. руючого реле 58 і клему 71 додаткового джерела При цьому один вивід конденсатора 30 через 29 живлення перемикача 2 електрично зв'язаний з нормально закриті (далі по тексту - н.з.) контакти обмоткою 6 керуючої котушки перемикача 2 з мо34 - 35 керуючого реле 36 підключений до катода жливістю подання на неї імпульсної напруги позизарядного діода 37, анод якого через зарядний тивної полярності. резистор 38, клему 39, нормально відкриті (далі по Один вивід конденсатора 33 через н.в. контактексту - н.в.) контакти 40 - 41 реле 42 контролю ти 72 - 73 керуючого реле 58 підключений до аноякості трифазної напруги живильного вводу B1 і ду зарядного діода 74, катод якого через зарядний клеми 43 - 44 вимикача 45 підключений до фази C резистор 60, клему 61, н.в. контакти 62 - 63 реле живильного вводу B1, а другий вивід конденсатора 64 контролю якості трифазної напруги живильного 30 підключений до загальної нульової шини, яка вводу B2 і клеми 65 - 66 вимикача 67 підключений електрично зв'язана з клемою 46 додаткового до фази C живильного вводу B2, а другий вивід джерела 28 живлення. Конденсатор 30 підключеконденсатора 32 підключений до загальної нульоний до фази C живильного вводу B1 з можливістю вої шини, яка електрично зв'язана з клемою 68. подання на нього напруги позитивної полярності. Конденсатор 33 підключений до фази C живильноДля згладжування негативних пульсацій конденсаго вводу B2 з можливістю подання на конденсатор тор 30 зашунтований діодом 47, анод якого підкнапруги негативної полярності. лючений до загальної нульової шини, а катод - до Конденсатор 33 через н.з. контакти 72 - 75 першого виводу конденсатора 30. і клему 71 електрично зв'язаний з обмоткою 6 кеКонденсатор 30 через н. в. контакти 34 - 49 керуючої котушки перемикача 2 з можливістю поруючого реле 36 і клему 50 електрично зв'язаний з дання на неї імпульсної напруги негативної поляробмоткою 4 керуючої котушки перемикача 1, друності. гий вивід якої з'єднаний із загальною нульовою Один вивід керуючого реле 58 підключений до шиною, з можливістю подання на котушку імпульсзагальної нульової шини, а другий - до клеми 76 ної напруги позитивної полярності. додаткового джерела 29 живлення перемикача 2. Один вивід конденсатора 31 через н. в. контаКлеми 61 і 76 додаткового джерела 29 живкти 51 - 52 керуючого реле 36 підключений до анолення перемикача 2 є вхідними клемами, а його ду зарядного діода 53, катод якого через зарядний клеми 71 і 68 - вихідними клемами. резистор 38, клему 39, н.в. контакти 40 - 41 реле Реле 42 контролю якості трифазної напруги 42 контролю якості трифазної напруги живильного живильного вводу В1 своїми трьома входами 1 - 3 вводу В1 і клеми 43 - 44 вимикача 45 підключений через клеми вимикача 45 підключено до фаз А, В до фази C живильного вводу В1, а другий вивід и С живильного вводу В1, а виходом 4 - до загальконденсатора 31 підключений до загальної нульоної нульової шини. вої шини, яка електрично зв'язана з клемою 46. Обмотка реле 77 часу одним своїм кінцем 1 Конденсатор 31 підключений до фази C живильнопідключена до фази C живильного вводу В1 через го вводу В1 з можливістю подання на нього напруклеми 43 - 44 вимикача 45, н.в. контакти 40 - 41 ги негативної полярності. реле 42 контролю якості трифазної напруги живиКонденсатор 31 через н. з. контакти 52 - 54 і льного вводу В1 і н.з. контакти 78 - 79 реле 80 часу клему 50 електрично зв'язаний з обмоткою 4 кеабо через н.в. блок-контакти 81 - 82 перемикача 1, руючої котушки перемикача 1 з можливістю поа іншим своїм кінцем - до загальної нульової шини. дання на неї імпульсної напруги негативної полярОбмотка реле 83 часу одним своїм кінцем 1 ності. підключена до фази C живильного вводу B2 через Один вивід керуючого реле 36 підключений до клеми 65 - 66 вимикача 67, н.в. контакти 62 - 63 загальної нульової шини, а другий - до клеми 55 реле 64 контролю якості трифазної напруги живидодаткового джерела 28 живлення перемикача 1. льного вводу B2 і н.з. контакти 84 - 85 реле 86 часу Клеми 39 і 55 додаткового джерела 28 живабо через н.о. блок-контакти 87 - 88 перемикача 2, лення перемикача 1 є вхідними, а його клеми 46 і а іншим своїм кінцем - до загальної нульової шини. 50 - вихідними клемами. Обмотка проміжного реле 89 одним своїм кінОдин вивід конденсатора 32 через н.з. контакцем 1 підключена до фази C живильного вводу В1 ти 56 - 57 керуючого реле 58 підключений до каточерез клеми 43 - 44 вимикача 45, н.в. контакти 40 ду зарядного діода 59, анод якого через зарядний 41 реле 42 контролю якості трифазної напруги резистор 60, клему 61 додаткового джерела 29 живильного вводу B1, н.в. контакти 90 - 91 реле 77 живлення перемикача 2, н.в. контакти 62 - 63 реле часу і н.з. контакти 92 - 93 симетричного керуючого 64 контролю якості трифазної напруги живильного реле 94 перемикача 2, а іншим своїм кінцем 2 - до вводу B2 і клеми 65 - 66 вимикача 67 подключений загальної нульової шини. У варіанті пріоритету до фази C живильного вводу B2, а другий вивід живильного ввода В1 контакти 92 - 93 керуючого конденсатора 32 підключений до загальної нульореле 94 зашунтовані шунтом а-b (на фіг.2 шунт вої шини, яка електрично зв'язана з клемою 68. показаний штриховою лінією). Конденсатор 32 підключений до фази C живильноОбмотка проміжного реле 94 одним своїм кінго вводу B2 з можливістю подання на конденсатор цем 1 підключена до фази C живильного вводу B2 напруги позитивної полярності. Для згладжування через клеми 65 - 66 вимикача 67, н.в. контакти 62 негативних пульсацій конденсатор 32 зашунтова63 реле 64 контролю якості трифазної напруги 15 58075 16 живильного вводу B2, н.в. контакти 95 - 96 реле 83 ра 30 випрямленою напругою фази C живильного часу і н.з. контакти 97 - 98 симетричного проміжновводу B1 через клему 39 1-го входу додаткового го реле 89 перемикача 1, а іншим своїм кінцем 2 джерела 28 живлення, зарядний резистор 38, видо загальної нульової шини. У варіанті пріоритету прямний діод 37 і н.з. контакти 34 - 35 керуючого живильного вводу B2 контакти 97 - 98 проміжного реле 36, унаслідок чого конденсатор 30 заряджуреле 89 зашунтовані шунтом c-d (на фіг.2 шунт ється напругою позитивної полярності. показаний штриховою лінією). При цьому треба Своїми нормально відкритими контактами 62 відзначити, що в цілому в схемі шунт може бути 63 реле 64 включає ланцюг заряду накопичувальвикористаний тільки один раз: тільки для комутації ного конденсатора 32 випрямленою напругою фаа-b або тільки для комутації c-d. зи C живильного вводу B2 через клему 61 1-го Обмотка реле 80 часу одним своїм кінцем 1 входу додаткового джерела 29 живлення, зарядпідключена до фази C живильного вводу B1 через ний резистор 60, випрямний діод 59 і н.з. контакти клеми 43 - 44 вимикача 45, н.в. контакти 40 - 41 56 - 57 керуючого реле 58, унаслідок чого конденреле 42 контролю якості трифазної напруги живисатор 32 заряджується напругою позитивної поляльного вводу B1, н.в. контакти 90 - 91 реле 77 часу рності. і н.з. контакти 99 - 100 реле 64 контролю якості Одночасно з цим напруга фази C живильного трифазної напруги живильного вводу B2 або н.в. вводу B1 подається на обмотку реле 77 часу через контакти 101 - 102 проміжного реле 89, а іншим н.з. контакти 78 - 79 реле 80 часу. своєї кінцем 2 - до загальної нульової шини. ПаПісля спрацьовування реле 77 часу через його раллельно обмотці реле 80 часу підключена обмон.в. контакти 90 - 91 і н.з. контакти 92 - 93 реле 94 тка керуючого реле 36 через клему 55 додаткового подається живлення на обмотку реле 89, яке своїджерела живлення 28. ми н.з. контактами 97 - 98 розриває ланцюг живОбмотка реле 86 часу одним своїм кінцем 1 лення обмотки реле 94, а своїми н.в. контактами підключена до фази C живильного вводу B2 через 101 - 302 через клему 55 подає напругу фази C клеми 65 - 66 вимикача 67, н.в. контакти 62 - 63 живильного вводу В1 на 2-й вхід додаткового джереле 64 контролю якості трифазної напруги живирела 28 живлення і включає обмотку керуючого льного вводу B2, н.в. контакти 95 - 96 реле 83 часу реле 36. Унаслідок цього н.з. контакти 34 - 35 і 52 і н.з. контакти 103 - 104 реле 42 контролю якості 54 реле 36 розмикаються, а н.в. контакти 35 - 49 і трифазної напруги живильного вводу B1 або н.в. 51 - 52 цього реле замикаються. У результаті цьоконтакти 105 - 106 проміжного реле 94, а іншим го накопичувальний конденсатор 30 відключається своїм кінцем 2 - до загальної нульової шини. Павід фази C живильного вводу В1 і підключається раллельно обмотці реле 86 часу підключена обмодо обмотки 4 керуючої котушки намагнічування тка керуючого реле 58 через клему 76 додаткового перемикача 1 з подачею позитивного імпульсу джерела 29 живлення. розрядного струму в обмотку. Одночасно з цим Для повернення траверз 10, 11 перемикача 1 накопичувальний конденсатор 31 відключається і/або, відповідно, 2 у первісне положення і розмивід обмотки 4 керуючої котушки намагнічування кання зв'язаних з ними відповідних силових контаперемикача 1 і підключається до джерела живильктів передбачені джерела механічної енергії з ної напруги фази C живильного вводу В1. Унасліпружинами 107 (фіг.1). док подачі позитивного імпульсного струму в обЗаявлений пристрій аварійного включення ремотку керуючої котушки 4 вона створює імпульс зерву живлення (ABP) з електромеханічним бломагнітного потоку у магнітопроводі перемикача 1, куванням (фіг.1 - 4) працює в такий спосіб. забезпечує мінімізацію повітряного зазору магніПісля включення вимикачів 45 і 67 заявлений топроводу, замикання магнітопроводу, спрацьовупристрій і схема керування заявленим пристроєм вання перемикача 1 і утримання його в спрацьопідготовлені до роботи. ваному стані без живлення обмотки 4 керуючої При поданні якісної напруги на живильні вводи котушки намагнічування перемикача. У результаті B1 і B2 спрацьовують реле 42 і, відповідно, 64 концього перемикач 1 своїми н.в. блоками-контактами тролю якості електроенергії, одержуваної від жи81 - 82 блокує ланцюг живлення обмотки реле 77 вильних вводів, тобто контролю не тільки величичасу, а своїми силовими контактами 12 - 16, 13 ни напруги і струму по кожній фазі кожного 17 і 14 - 18 підключає енергоспоживачів 15 до живильного вводу, але й інших необхідних паратрифазного живильного введу В1. метрів, обираних з ряду, який складається з реакРеле 80 часу має затримку на включення, ветивної складової струму, середніх значень напруги личина якої перевищує час спрацьовування перемикача 1. Тому в нормальному режимі роботи його і току, Cos , К-фактора (фактора якості), активної спрацьовування і розрив н.з. контактів 78 - 79 не і реактивної потужності, кількості спожитої електвпливає на стан реле 77 часу, живлення якого буроенергії у кВт-г, перекосу фаз у %, кількості переде здійснюватися по ланцюгу через н.в. блокиключень у реальному масштабі часу, протоколу контакти 81 - 82 перемикача 1 і, таким чином, заяпереключень, їх комбінації, Зазначені реле 42 і 64 влений пристрій працює в стійкому режимі. Якщо ж контролю якості електроенергії через свої н.в. конз будь-якої причини перемикач 1 не спрацьовує такти 40 - 41 і, відповідно, 62 - 63 подають напругу після поданні на нього керуючого впливу, то в фази C відповідного живильного вводу на живленцьому випадку його н.в. блоки-контакти 81 - 82 не ня керуючої схеми відповідного перемикача. При замикаються і після спрацьовування реле 80 часу і цьому буде подано напругу на обмотки реле часу розриву його н.з. контактів 78 - 79 обмотка реле 77 77 і, відповідно, 83. часу обезструмлена, його н.в. контакти 90 - 91 роСвоїми н.в. контактами 40 - 41 реле 42 вклюзмикаються і обезструмлюються обмотки керуючочає ланцюг заряду накопичувального конденсато 17 58075 18 го реле 36, проміжного реле 89 і реле 80 часу. Реконтактор 1 відключається і своїми силовими конле 80 своїми н.в. контактами 78 - 79 підготовлює тактами 12 - 16, 13 - 17 і 14 - 18 відключає енерголанцюг для подання живильної напруги і повторспоживачів 15 від живильного вводу B1, після чого ного включення перемикача 1 на живильний ввод включається контактор 2, який своїми силовими 1 у тому випадку, коли на живильному вводі 2 відконтактами 19 - 22, 20 - 23 і 21 - 24 підключає енесутня якісна напруга, у результаті чого будуть не ргоспоживачів 15 до живильного вводу B2 за час, замкнені н.в. контакти 62 - 63 реле 64. який не перевищує 15 – 20мс. Таким чином, у поЯкщо ж у цей момент на живильному вводі 2 є рівнянні з відомими технічними рішеннями дія ваякісна напруга і н.в. контакти 62 - 63 реле 64 бужеля-коромисла 25 механічного блокування не дуть замкнені, тоді через н.з. контакти 97 - 98 реле тільки виключає можливість одночасного подання 89 надходить живлення на обмотку проміжного напруги живильних вводів B1 і B2 на енергоспожиреле 94, а через його н.в. контакти 105 - 106 і клевачів 15, але й, крім того, поліпшує швидкодію му 76 входу 2 додаткового джерела 29 живлення пристрою ABP. перемикача 2 - на обмотку керуючого реле 58. В У випадку зникнення напруги або іншому погірезультаті реле 58 спрацьовує і розмикає свої н.з. ршення якості електроенергії щонайменше на одконтакти 56 - 57 і 72 - 75, а н.в. контакти 57 - 70 і 72 ній з фаз живильного вводу В1 з наступним пере- 73 замикає. В наслідок цього накопичувальний миканням енергоспоживачів 15 на резервний конденсатор 32 відключається від фази C живильживильний ввод B2, якщо з будь-якої причини виного ввода В2 і підключається до обмотки 6 керуюявиться, що напруга на резервному вводі погіршичої котушки намагнічування перемикача 2 з поданлась і не відповідає необхідній якості, то в цьому ням позитивного імпульсу розрядного струму в випадку заявлений пристрій передбачає відклюобмотку, а накопичувальний конденсатор 33 відкчення енергоспоживачів 15 також і від живильного лючається від обмотки 6 керуючої котушки намагвводу В2, в результаті чого подання неякісної (нанічування переключателя 2 і підключається до приклад, неповнофазної) напруги на енергоспожиджерела живильного напруги фази C живильного вачів 15 припиняється, що підвищує надійність вводу B2 для зарядки напругою негативної полярроботи заявленого пристрою в порівнянні з протоності. типом. Унаслідок подання позитивного імпульсного Аналогічно діє заявлений пристрій при зникструму в обмотку 6 керуючої котушки, виникає імненні напруги або іншому погіршенні якості електпульс магнітного потоку Ф в магнітопроводі перероенергії щонайменше на одній з фаз живильного микача 2, забезпечується мінімізація повітряного вводу B2. У цьому випадку відпускає реле 64 контзазору магнітопроводу, замикання магнітопроводу, ролю якості електроенергії і своїми н.в. контактами спрацьовування перемикача 2 і його утримання в 62 - 63 відключає ланцюг живлення схеми керуспрацьованому стані без живлення обмотки 6 кевання перемикачем 2, а своїми н.з. контактами 99 руючої котушки намагнічування перемикача 2. У - 100 замикає ланцюг живлення обмотки керуючорезультаті цей перемикач своїми н.в. блокамиго реле 58, при спрацьовуванні якого подається контактами 87 - 88 блокує ланцюг живлення обмопозитивний (включаючий) імпульс струму в обмоттки реле 83 часу, а своїми силовими контактами ку 6 котушки намагнічування контактора 2. Одно19 - 22, 20 - 23 і 21 - 24 підключає енергоспоживачасно з цим обезструмлюється обмотка керуючого чів 15 до трифазного живильного вводу B2. реле 36, унаслідок чого подається негативний (відУ випадку наявності пріоритету одного з живиключаючий) імпульс струму в обмотку 6 котушки льних вводів керуюча схема заявленого пристрою намагнічування контактора 2. При цьому під дією за рахунок установки відповідного шунта на клесвоїх пружин 107 і важеля-коромисла 25 механічмах а-b чи c-d передбачає можливість подключеного блокування, напрямок дії яких погоджений, ния енергоспоживачів 15 на резервний живильний контактор 2 відключається і своїми силовими конввод у випадках відсутності якісної наруги на остактами 19 - 22, 20 - 23 і 21 - 24 відключає енергоновному (пріоритетному) вводі з наступним поверспоживачів 15 від живильного вводу B2, після чого ненням надалі на основний (пріоритетний) ввод включається контактор 1, який своїми силовими після подання на нього якісної напруги. контактами 12 - 16, 13 - 17 і 14 - 18 підключає енеПри зникненні напруги чи іншому погіршенні ргоспоживачів 15 до живильного вводу В1 за час, якості електроенергії щонайменше на одній з фаз який не перевищує 15 - 20мс. Таким чином, в поріживильного вводу B1 відпускає реле 42 контролю внянні з відомими технічними рішеннями дія важеякості електроенергії на цьому воді і своїми н.в. ля-коромисла 25 механічного блокування й у цьоконтактами 40 - 41 відключає ланцюг живлення му випадку не тільки виключає можливість схеми керування перемикачем 1. При цьому реле одночасного подання напруги живильних вводів В1 42 своїми н.з. контактами 103 - 104 замикає лані B2 на енергоспоживачів 15, але й поліпшує швидцюг живлення обмотки керуючого реле 58, при кодію пристрою ABP. спрацьовуванні якого подається позитивний У випадку зникнення напруги або іншому погі(включаючий) імпульс струму в обмотку 6 котушки ршенні якості електроенергії щонайменше на одній намагнічування контактора 2. Одночасно з цим з фаз живильного вводу B2 з наступним переклюобезструмлюється обмотка керуючого реле 36, ченням енергоспоживачів 15 на резервний живиунаслідок чого подається негативний (відключаюльний ввод В1 з цим з будь якої причини виявитьчий) імпульс струму в обмотку 4 котушки намагніся, що якість напруги на резервному вводі чування контактора 1. У цьому випадку під дією погіршилась і не відповідає необхідній якості, то в своїх пружин 107 і важеля-коромисла 25 механічцьому випадку відбудеться відключення енергоного блокування, напрямки дії яких збігаються, споживачів 15 також і від живильного вводу B1, а 19 58075 20 подання неякісної (наприклад, неповнофазної) вводу B2, як це описано вище. Це підвищує ефекнапруги на енергоспоживачів 15 припиняється, що тивність роботи заявленого пристрою за рахунок підвищує надійність роботи заявленого пристрою у підвищення його надійності. порівнянні з прототипом. Аналогічно описаному працює заявлений приЗаявлений пристрій додатково забезпечує стрій в зв'язку з повторним включенням енергоможливість здійснення контролю стану контакторів споживачів 15 до живильного вводу В1 при знест1 і 2 після подання на кожний з них позитивного румленому вводі B2. керуючого імпульсу і дозволяє здійснити повторне Технічний результат, який забезпечується вивключення контактора, якщо він з будь якої причинаходом, у порівнянні з прототипом складається з: ни не включився. - поліпшення швидкодії до 15 – 20мс - і підвиТак, наприклад, у випадку обезструмлення щення ефективності заявленого пристрою за равводу B1 відключається реле 42 контролю напруги хунок: і своїми н.з. контактами 103 - 104 подає живлення - підвищення його надійності унаслідок виклюна обмотку керуючого реле 58, яке своїми н.в. кончення можливості роботи енергоспоживачів у нетактами 57 - 70 підключає заряджений конденсаповнофазному режимі; тор 32 до обмотки 6 котушки намагнічування кон- зниження експлуатаційних витрат за рахунок тактора 2, у результаті чого контактор 2 повинний зниження до мінімуму енергоспоживання, включитися і замкнути свої н.в. блоки-контакти 87 - а також зниження його вартості за рахунок 88 при тій умові, що контактор при цьому знаховикористання в його конструкції таких комутаційдиться у включеному стані. Цим забезпечується них елементів пристрою, як електромагнітні пускаподання напруги живлення на реле 83 часу після чі і/або контактори. того, як розімкнуться н.з. контакти 84 - 85 реле 86 Джерела інформації, які прийняті до уваги: часу, У цьому випадку, якщо виявиться, що з якої1. A.A. Федорова и Г.В. Сербиновский. Спранебудь причини контактор 2 не включився і його вочник по электроснабжению промышленных н.в. контакти 87 - 88 не замкнені, то після вклюпредприятий. M., "Енергія", 1973, т. 1, С. 429. чення реле 86 часу його н.з. контакти 84 - 85 роз2. М.С. Бабич. Патент України № 27664 від микаються й обезструмлюють реле 83 часу, яке 15.09.02. Бюлетень "Промислова власність", № 4, своїми н.в. контактами 95 - 96 обезструмлює реле 2000. 86 часу і керуюче реле 58, у результаті чого почи3. В.П.Кислий. Надежное подключение резернається повторний процес зарядки конденсатора вного источника питания. /У журналі "Электропа32, повторне включення контактора 2 і повторне норама", К., 2001, № 1, С. 18 - 20 — прототип. підключення енергоспоживачів 15 до живильного 21 58075 22 23 Комп’ютерна верстка М. Клюкін 58075 Підписне 24 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601
