Передача та прийом повідомлення контрольної інформації для послуги “точка-багато точок” у системі бездротового зв’язку

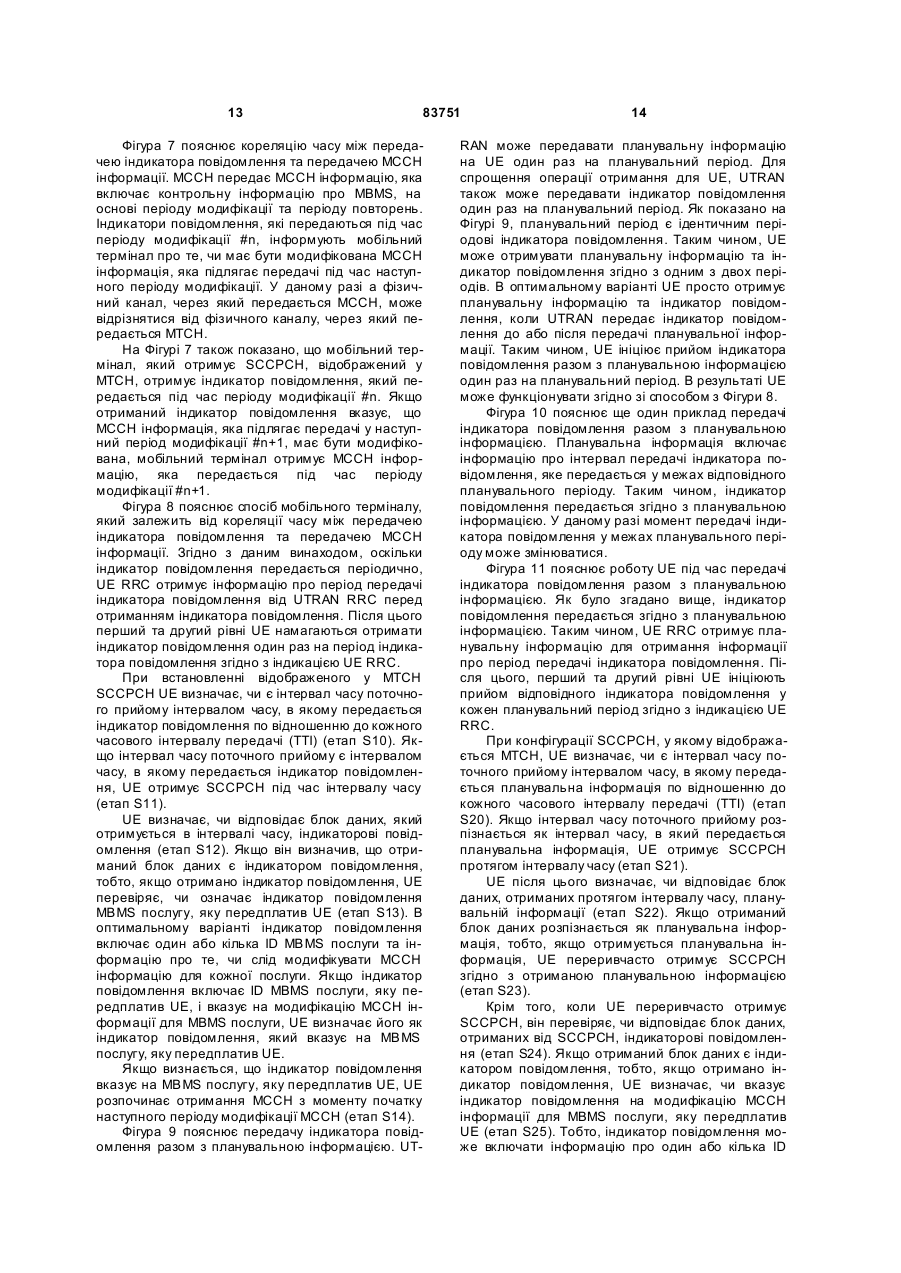

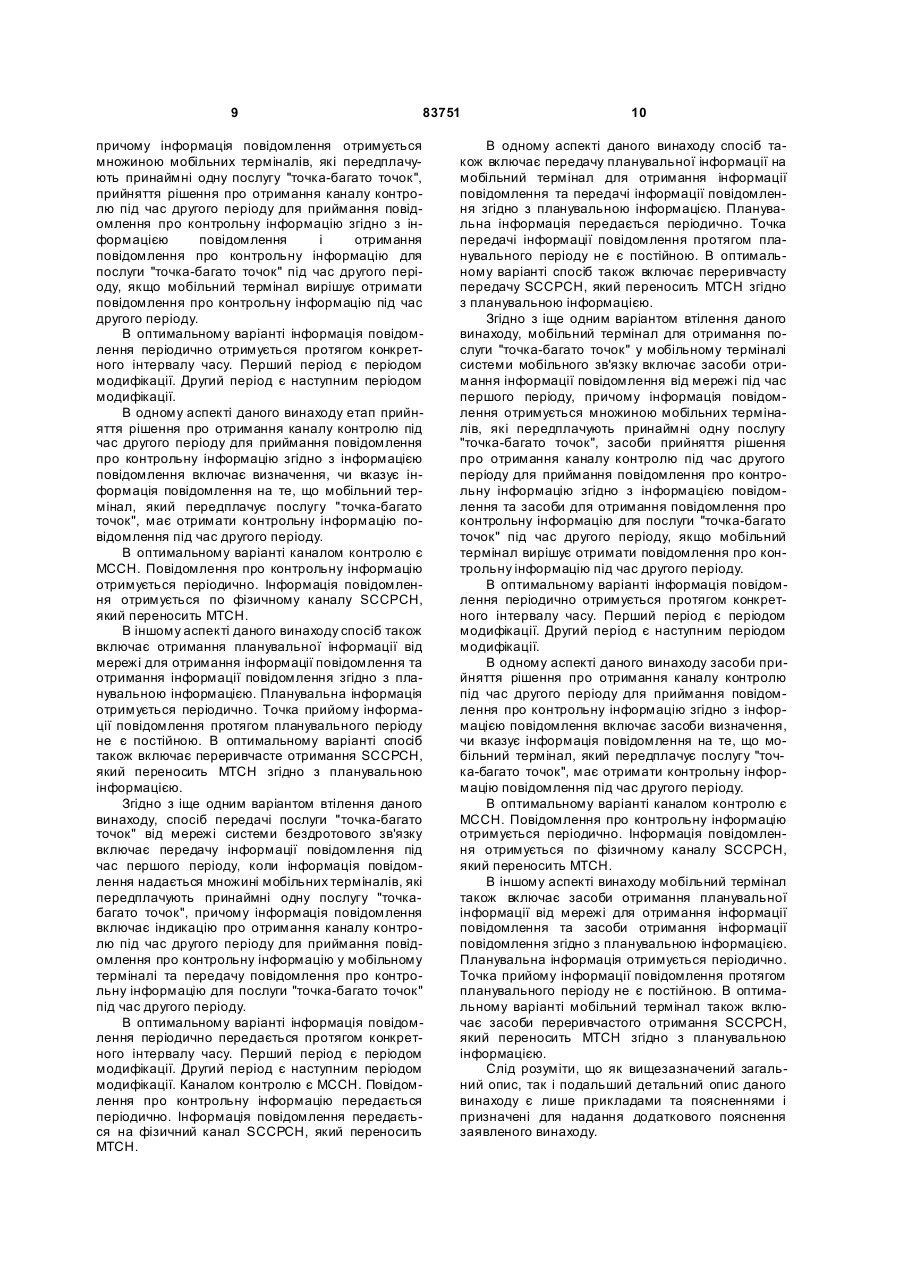

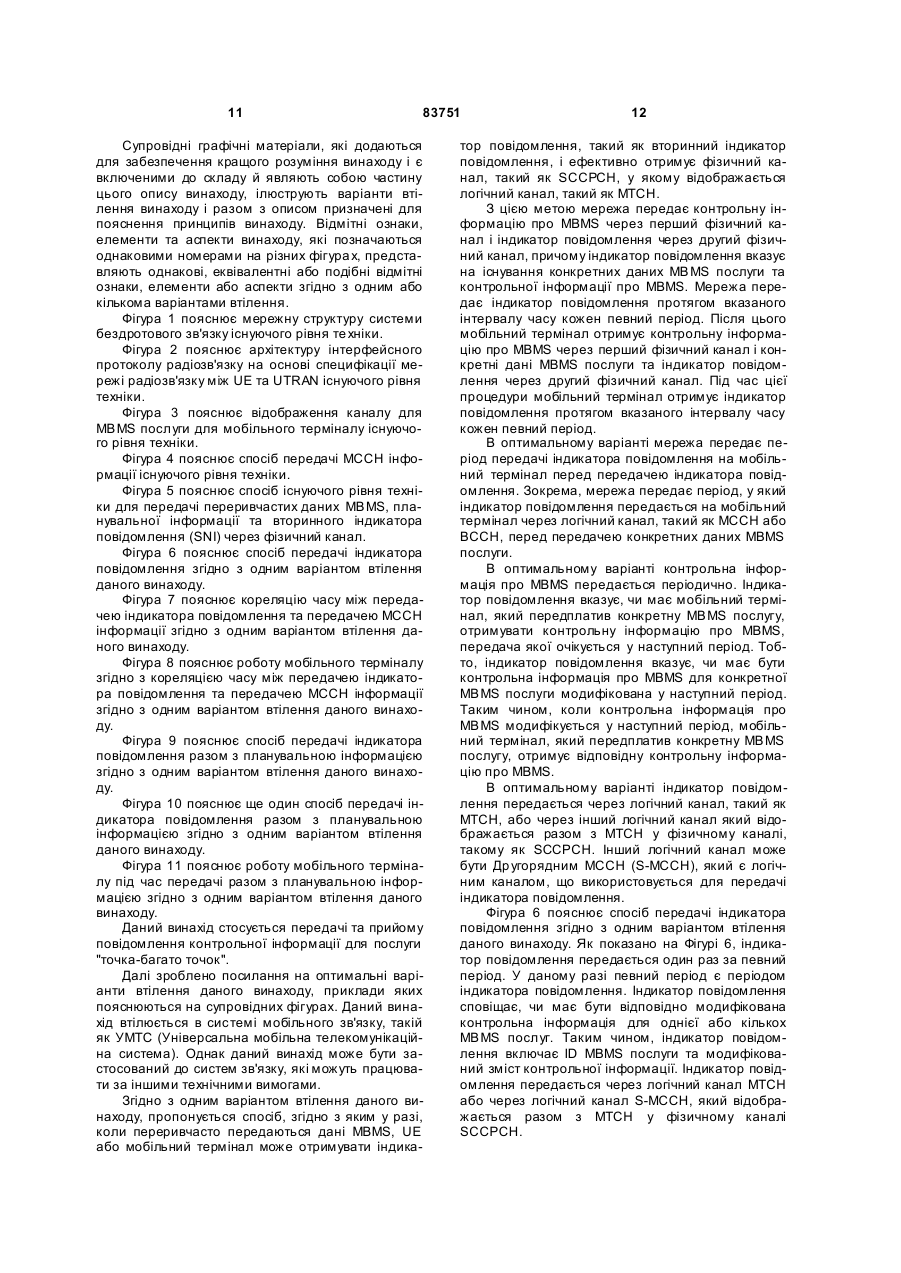

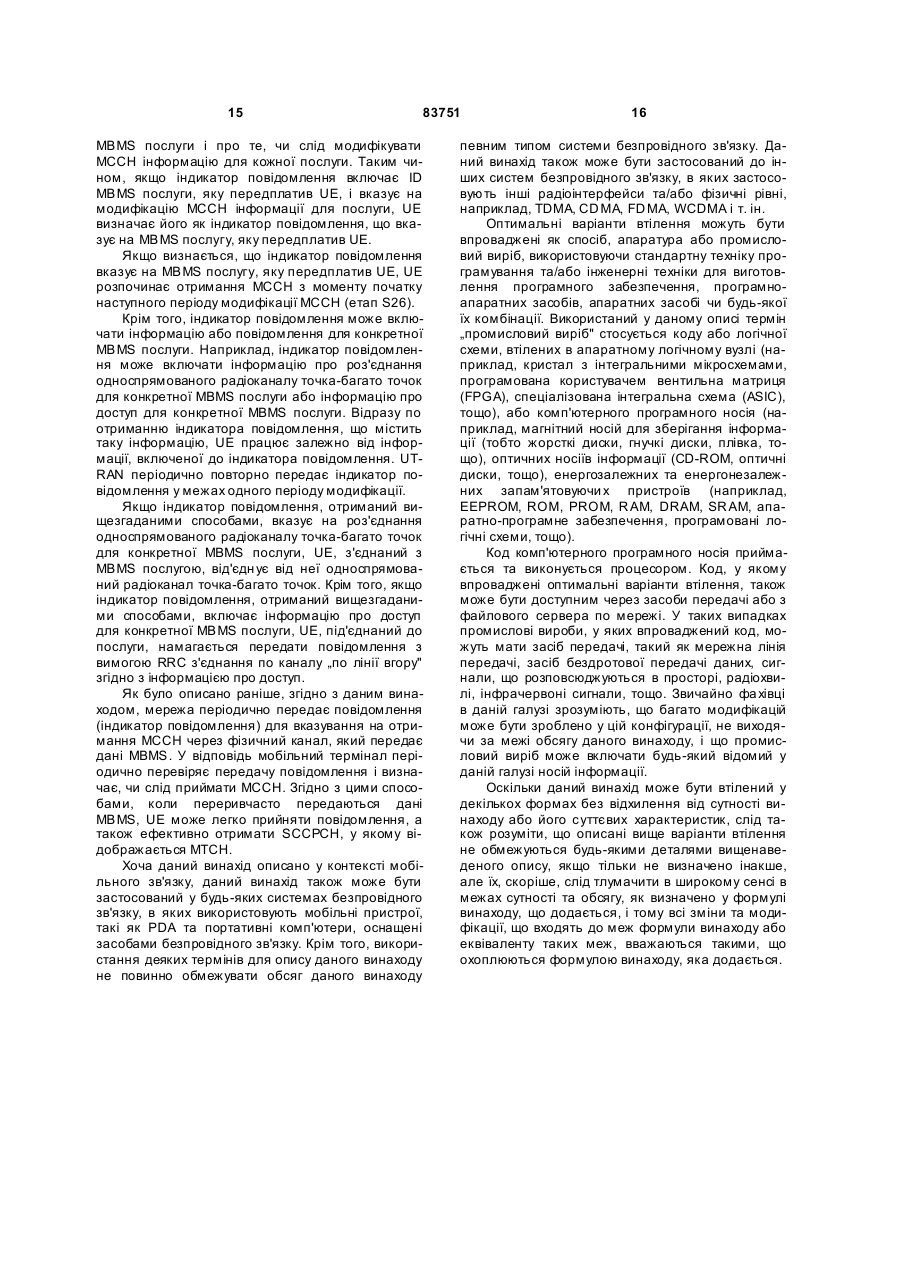

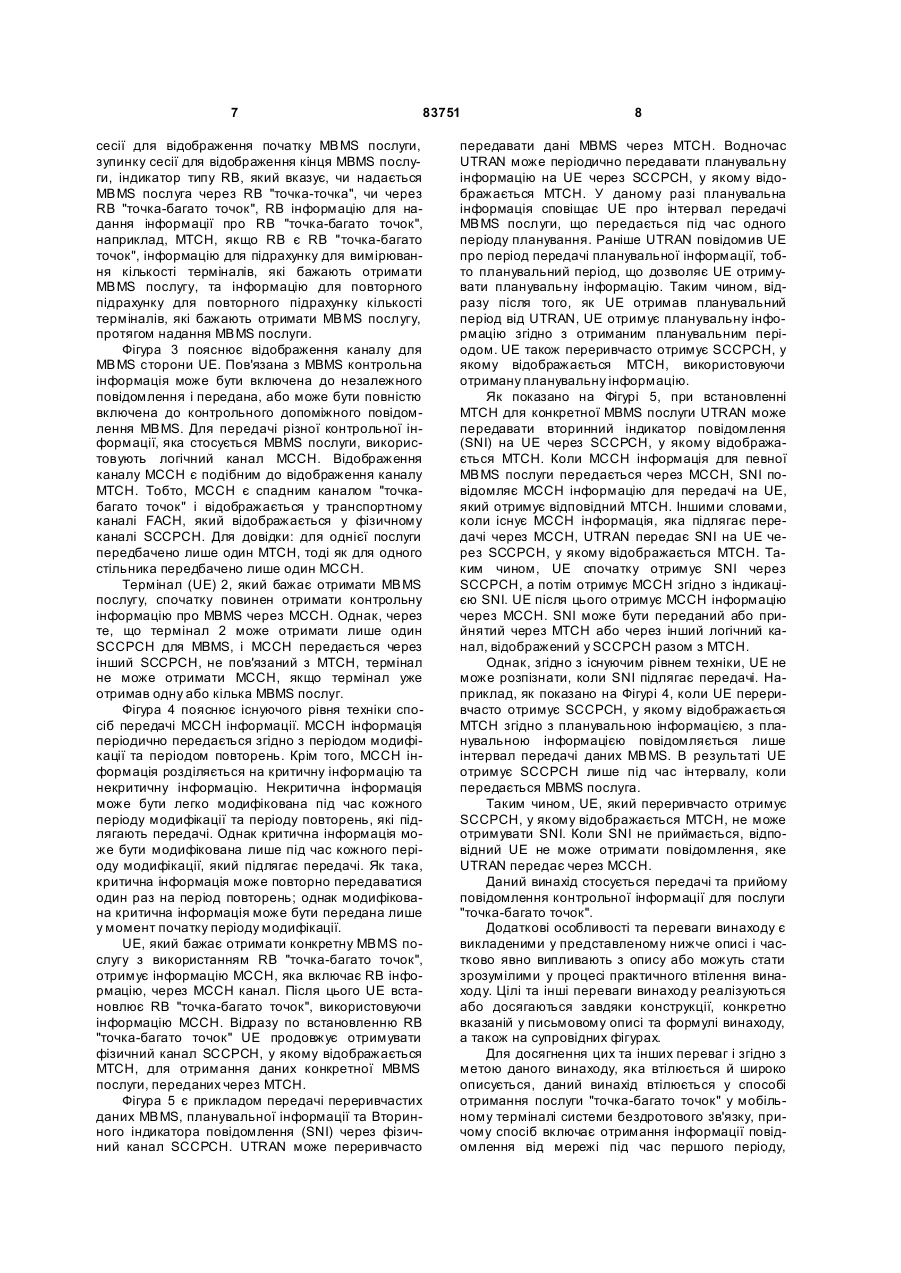

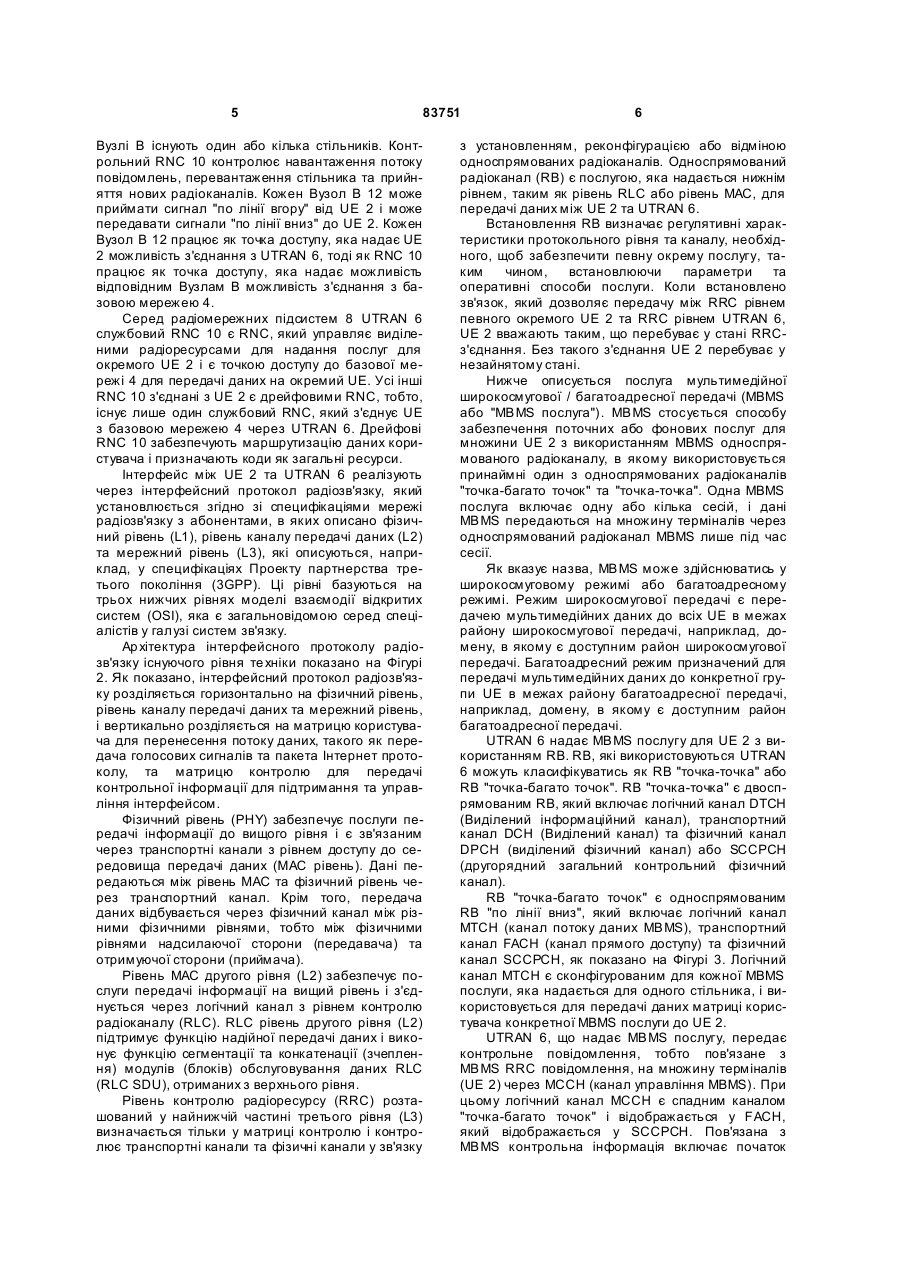

1. Спосіб отримання послуги "точка-багато точок" у мобільному терміналі системи бездротового зв'язку, який включає: отримання інформації повідомлення від мережі під час першого періоду, причому інформація повідомлення отримується множиною мобільних терміналів, які підключені принаймні до однієї послуги "точка-багато точок"; прийняття рішення про отримання каналу контролю під час другого періоду для приймання повідомлення про контрольну інформацію згідно з інформацією повідомлення;і отримання повідомлення про контрольну інформацію для послуги "точка-багато точок" під час другого періоду, якщо мобільний термінал вирішує отримати повідомлення про контрольну інформацію під час другого періоду. 2. Спосіб за п. 1, який відрізняється тим, що інформації повідомлення періодично отримується протягом конкретного інтервалу часу. 3. Спосіб за п. 1, який відрізняється тим, що перший період є періодом модифікації. 4. Спосіб за п. 1, який відрізняється тим, що другий період є наступним періодом модифікації. 5. Спосіб за п. 1, який відрізняється тим, що етап прийняття рішення про отримання каналу контролю під час другого періоду для приймання повідомлення про контрольну інформацію згідно з інформацією повідомлення включає визначення, чи вказує інформація повідомлення на те, що мобільний термінал, який підключений до послуги "точкабагато точок", має отримати контрольну інформацію повідомлення під час другого періоду. 2 (19) 1 3 83751 4 18. Спосіб за п. 13, який відрізняється тим, що повідомлення про контрольну інформацію передається періодично. 19. Спосіб за п. 13, який відрізняється тим, що інформація повідомлення передається по фізичному каналу SCCPCH, який переносить МТСН. 20. Спосіб за п. 13, який відрізняється тим, що також включає: передачу планувальної інформації на мобільний термінал для отримання інформації повідомлення; і передачу інформації повідомлення згідно з планувальною інформацією. 21. Спосіб за п. 20, який відрізняється тим, що планувальна інформація передається періодично. 22. Спосіб за п. 20, який відрізняється тим, що точка передачі інформації повідомлення протягом планувального періоду не є постійною. 23. Спосіб за п. 20, який відрізняється тим, що також включає переривчасту передачу SCCPCH, який переносить МТСН згідно з планувальною інформацією. 24. Мобільний термінал для отримання послуги "точка-багато точок" у мобільному терміналі системи мобільного зв'язку, який включає: засоби отримання інформації повідомлення від мережі під час першого періоду, причому інформація повідомлення отримується множиною мобільних терміналів, які підключені принаймні до однієї послуги "точка-багато точок"; засоби прийняття рішення про отримання каналу контролю під час другого періоду для приймання повідомлення про контрольну інформацію згідно з інформацією повідомлення; і засоби для приймання повідомлення про контрольну інформацію для послуги "точка-багато точок" під час другого періоду, якщо мобільний термінал вирішує отримати повідомлення про контрольну інформацію під час другого періоду. 25. Мобільний термінал за п. 24, який відрізняється тим, що інформація повідомлення періодично отримується протягом конкретного інтервалу часу. 26. Мобільний термінал за п. 24, який відрізняється тим, що перший період є періодом модифікації. 27. Мобільний термінал за п. 24, який відрізняється тим, що др угий період є наступним періодом модифікації. 28. Мобільний термінал за п. 24, який відрізняється тим, що засоби прийняття рішення про отримання каналу контролю під час другого періоду для приймання повідомлення про контрольну інформацію згідно з інформацією повідомлення включає засоби визначення, чи вказує інформація повідомлення на те, що мобільний термінал, який підключений до послуги "точка-багато точок", має отримати контрольну інформацію повідомлення під час другого періоду. 29. Мобільний термінал за п. 24, який відрізняється тим, що каналом контролю є МССН. 30. Мобільний термінал за п. 24, який відрізняється тим, що повідомлення про контрольну інформацію отримується періодично. 31. Мобільний термінал за п. 24, який відрізняється тим, що інформація повідомлення отримується по фізичному каналу SCCPCH, який переносить МТСН. 32. Мобільний термінал за п. 24, який відрізняється тим, що також включає: засоби отримання планувальної інформації від мережі для отримання інформації повідомлення; і засоби для отримання інформації повідомлення згідно з планувальною інформацією. 33. Мобільний термінал за п. 32, який відрізняється тим, що планувальна інформація отримується періодично. 34. Мобільний термінал за п. 32, який відрізняється тим, що точка прийому інформації повідомлення протягом планувального періоду не є постійною. 35. Мобільний термінал за п. 32, який також включає засоби переривчастого отримання SCCPCH, який переносить МТСН згідно з планувальною інформацією. Даний винахід стосується послуги "точкабагато точок" у системі мобільного зв'язку, зокрема, передачі та прийому повідомлення контрольної інформації для послуги "точка-багато точок". Універсальна мобільна телекомунікаційна система (УМТС) є системою мобільного зв'язку третього покоління, яка розвинулась на базі європейського стандарту, відомого як Глобальна система мобільного зв'язку (GSM). У МТС призначається для забезпечення поліпшених послуг мобільного зв'язку на основі базової мережі GSM та технології бездротового з'єднання з широкосмуговим багатостанційним доступом з кодовим розподілом каналів. Мережна структура УМТС існуючого рівня техніки 1 показано на Фігурі 1. Як показано, мобільний термінал або абонентське обладнання (UE) 2 є з'єднаним з базовою мережею (CN) 4 через наземну мережу радіозв'язку з абонентами УМТС (UTRAN) 6. UTR AN 6 конфігур ує, підтримує в працездатному стані і керує односпрямованим радіоканалом для зв'язку між UE 2 та базовою мережею 4 для відповідності вимогам безперервної якості надання послуги. UTRAN 6 включає множину радіомережних підсистем (RNS) 8, кожна з яких включає один контролер радіомережі (RNC) 10 для множини базових станцій або Вузлів В 12. RNC 10, з'єднаний з даною базовою станцією 12, є контрольним RNC для розміщення та керування загальними ресурсами, що забезпечуються для будь-якої кількості UE 2, які працюють в одному стільнику. В одному 5 83751 Вузлі В існують один або кілька стільників. Контрольний RNC 10 контролює навантаження потоку повідомлень, перевантаження стільника та прийняття нових радіоканалів. Кожен Вузол В 12 може приймати сигнал "по лінії вгору" від UE 2 і може передавати сигнали "по лінії вниз" до UE 2. Кожен Вузол В 12 працює як точка доступу, яка надає UE 2 можливість з'єднання з UTRAN 6, тоді як RNC 10 працює як точка доступу, яка надає можливість відповідним Вузлам В можливість з'єднання з базовою мережею 4. Серед радіомережних підсистем 8 UTRAN 6 службовий RNC 10 є RNC, який управляє виділеними радіоресурсами для надання послуг для окремого UE 2 і є точкою доступу до базової мережі 4 для передачі даних на окремий UE. Усі інші RNC 10 з'єднані з UE 2 є дрейфовими RNC, тобто, існує лише один службовий RNC, який з'єднує UE з базовою мережею 4 через UTRAN 6. Дрейфові RNC 10 забезпечують маршрутизацію даних користувача і призначають коди як загальні ресурси. Інтерфейс між UE 2 та UTRAN 6 реалізують через інтерфейсний протокол радіозв'язку, який установлюється згідно зі специфікаціями мережі радіозв'язку з абонентами, в яких описано фізичний рівень (L1), рівень каналу передачі даних (L2) та мережний рівень (L3), які описуються, наприклад, у специфікаціях Проекту партнерства третього покоління (3GPP). Ці рівні базуються на трьох нижчих рівнях моделі взаємодії відкритих систем (OSI), яка є загальновідомою серед спеціалістів у галузі систем зв'язку. Ар хітектура інтерфейсного протоколу радіозв'язку існуючого рівня те хніки показано на Фігурі 2. Як показано, інтерфейсний протокол радіозв'язку розділяється горизонтально на фізичний рівень, рівень каналу передачі даних та мережний рівень, і вертикально розділяється на матрицю користувача для перенесення потоку даних, такого як передача голосових сигналів та пакета Інтернет протоколу, та матрицю контролю для передачі контрольної інформації для підтримання та управління інтерфейсом. Фізичний рівень (PHY) забезпечує послуги передачі інформації до вищого рівня і є зв'язаним через транспортні канали з рівнем доступу до середовища передачі даних (МАС рівень). Дані передаються між рівень МАС та фізичний рівень через транспортний канал. Крім того, передача даних відбувається через фізичний канал між різними фізичними рівнями, тобто між фізичними рівнями надсилаючої сторони (передавача) та отримуючої сторони (приймача). Рівень МАС другого рівня (L2) забезпечує послуги передачі інформації на вищий рівень і з'єднується через логічний канал з рівнем контролю радіоканалу (RLC). RLC рівень другого рівня (L2) підтримує функцію надійної передачі даних і виконує функцію сегментації та конкатенації (зчеплення) модулів (блоків) обслуговування даних RLC (RLC SDU), отриманих з верхнього рівня. Рівень контролю радіоресурсу (RRC) розташований у найнижчій частині третього рівня (L3) визначається тільки у матриці контролю і контролює транспортні канали та фізичні канали у зв'язку 6 з установленням, реконфігурацією або відміною односпрямованих радіоканалів. Односпрямований радіоканал (RB) є послугою, яка надається нижнім рівнем, таким як рівень RLC або рівень МАС, для передачі даних між UE 2 та UTRAN 6. Встановлення RB визначає регулятивні характеристики протокольного рівня та каналу, необхідного, щоб забезпечити певну окрему послугу, таким чином, встановлюючи параметри та оперативні способи послуги. Коли встановлено зв'язок, який дозволяє передачу між RRC рівнем певного окремого UE 2 та RRC рівнем UTRAN 6, UE 2 вважають таким, що перебуває у стані RRCз'єднання. Без такого з'єднання UE 2 перебуває у незайнятому стані. Нижче описується послуга мультимедійної широкосмугової / багатоадресної передачі (MBMS або "MBMS послуга"). MBMS стосується способу забезпечення поточних або фонових послуг для множини UE 2 з використанням MBMS односпрямованого радіоканалу, в якому використовується принаймні один з односпрямованих радіоканалів "точка-багато точок" та "точка-точка". Одна MBMS послуга включає одну або кілька сесій, і дані MBMS передаються на множину терміналів через односпрямований радіоканал MBMS лише під час сесії. Як вказує назва, MBMS може здійснюватись у широкосмуговому режимі або багатоадресному режимі. Режим широкосмугової передачі є передачею мультимедійних даних до всіх UE в межах району широкосмугової передачі, наприклад, домену, в якому є доступним район широкосмугової передачі. Багатоадресний режим призначений для передачі мультимедійних даних до конкретної групи UE в межах району багатоадресної передачі, наприклад, домену, в якому є доступним район багатоадресної передачі. UTRAN 6 надає MBMS послугу для UE 2 з використанням RB. RB, які використовуються UTRAN 6 можуть класифікуватись як RB "точка-точка" або RB "точка-багато точок". RB "точка-точка" є двоспрямованим RB, який включає логічний канал DTCH (Виділений інформаційний канал), транспортний канал DCH (Виділений канал) та фізичний канал DPCH (виділений фізичний канал) або SCCPCH (другорядний загальний контрольний фізичний канал). RB "точка-багато точок" є односпрямованим RB "по лінії вниз", який включає логічний канал MTCH (канал потоку даних MBMS), транспортний канал FACH (канал прямого доступу) та фізичний канал SCCPCH, як показано на Фігурі 3. Логічний канал MTCH є сконфігурованим для кожної MBMS послуги, яка надається для одного стільника, і використовується для передачі даних матриці користувача конкретної MBMS послуги до UE 2. UTRAN 6, що надає MBMS послугу, передає контрольне повідомлення, тобто пов'язане з MBMS RRC повідомлення, на множину терміналів (UE 2) через MCCH (канал управління MBMS). При цьому логічний канал MCCH є спадним каналом "точка-багато точок" і відображається у FACH, який відображається у SCCPCH. Пов'язана з MBMS контрольна інформація включає початок 7 83751 сесії для відображення початку MBMS послуги, зупинку сесії для відображення кінця MBMS послуги, індикатор типу RB, який вказує, чи надається MBMS послуга через RB "точка-точка", чи через RB "точка-багато точок", RB інформацію для надання інформації про RB "точка-багато точок", наприклад, MTCH, якщо RB є RB "точка-багато точок", інформацію для підрахунку для вимірювання кількості терміналів, які бажають отримати MBMS послугу, та інформацію для повторного підрахунку для повторного підрахунку кількості терміналів, які бажають отримати MBMS послугу, протягом надання MBMS послуги. Фігура 3 пояснює відображення каналу для MBMS сторони UE. Пов'язана з MBMS контрольна інформація може бути включена до незалежного повідомлення і передана, або може бути повністю включена до контрольного допоміжного повідомлення MBMS. Для передачі різної контрольної інформації, яка стосується MBMS послуги, використовують логічний канал MCCH. Відображення каналу MCCH є подібним до відображення каналу MTCH. Тобто, MCCH є спадним каналом "точкабагато точок" і відображається у транспортному каналі FACH, який відображається у фізичному каналі SCCPCH. Для довідки: для однієї послуги передбачено лише один MTCH, тоді як для одного стільника передбачено лише один MCCH. Термінал (UE) 2, який бажає отримати MBMS послугу, спочатку повинен отримати контрольну інформацію про MBMS через MCCH. Однак, через те, що термінал 2 може отримати лише один SCCPCH для MBMS, і MCCH передається через інший SCCPCH, не пов'язаний з MTCH, термінал не може отримати MCCH, якщо термінал уже отримав одну або кілька MBMS послуг. Фігура 4 пояснює існуючого рівня техніки спосіб передачі MCCH інформації. MCCH інформація періодично передається згідно з періодом модифікації та періодом повторень. Крім того, MCCH інформація розділяється накритичну інформацію та некритичну інформацію. Некритична інформація може бути легко модифікована під час кожного періоду модифікації та періоду повторень, які підлягають передачі. Однак критична інформація може бути модифікована лише під час кожного періоду модифікації, який підлягає передачі. Як така, критична інформація може повторно передаватися один раз на період повторень; однак модифікована критична інформація може бути передана лише у момент початку періоду модифікації. UE, який бажає отримати конкретну MBMS послугу з використанням RB "точка-багато точок", отримує інформацію MCCH, яка включає RB інформацію, через MCCH канал. Після цього UE встановлює RB "точка-багато точок", використовуючи інформацію MCCH. Відразу по встановленню RB "точка-багато точок" UE продовжує отримувати фізичний канал SCCPCH, у якому відображається MTCH, для отримання даних конкретної MBMS послуги, переданих через MTCH. Фігура 5 є прикладом передачі переривчастих даних MBMS, планувальної інформації та Вторинного індикатора повідомлення (SNI) через фізичний канал SCCPCH. UTRAN може переривчасто 8 передавати дані MBMS через MTCH. Водночас UTRAN може періодично передавати планувальну інформацію на UE через SCCPCH, у якому відображається MTCH. У даному разі планувальна інформація сповіщає UE про інтервал передачі MBMS послуги, що передається під час одного періоду планування. Раніше UTRAN повідомив UE про період передачі планувальної інформації, тобто планувальний період, що дозволяє UE отримувати планувальну інформацію. Таким чином, відразу після того, як UE отримав планувальний період від UTRAN, UE отримує планувальну інформацію згідно з отриманим планувальним періодом. UE також переривчасто отримує SCCPCH, у якому відображається MTCH, використовуючи отриману планувальну інформацію. Як показано на Фігурі 5, при встановленні MTCH для конкретної MBMS послуги UTRAN може передавати вторинний індикатор повідомлення (SNI) на UE через SCCPCH, у якому відображається MTCH. Коли MCCH інформація для певної MBMS послуги передається через MCCH, SNI повідомляє MCCH інформацію для передачі на UE, який отримує відповідний MTCH. Іншими словами, коли існує MCCH інформація, яка підлягає передачі через MCCH, UTRAN передає SNI на UE через SCCPCH, у якому відображається MTCH. Таким чином, UE спочатку отримує SNI через SCCPCH, а потім отримує MCCH згідно з індикацією SNI. UE після цього отримує MCCH інформацію через MCCH. SNI може бути переданий або прийнятий через MTCH або через інший логічний канал, відображений у SCCPCH разом з MTCH. Однак, згідно з існуючим рівнем техніки, UE не може розпізнати, коли SNI підлягає передачі. Наприклад, як показано на Фігурі 4, коли UE переривчасто отримує SCCPCH, у якому відображається MTCH згідно з планувальною інформацією, з планувальною інформацією повідомляється лише інтервал передачі даних MBMS. В результаті UE отримує SCCPCH лише під час інтервалу, коли передається MBMS послуга. Таким чином, UE, який переривчасто отримує SCCPCH, у якому відображається MTCH, не може отримувати SNI. Коли SNI не приймається, відповідний UE не може отримати повідомлення, яке UTRAN передає через MCCH. Даний винахід стосується передачі та прийому повідомлення контрольної інформації для послуги "точка-багато точок". Додаткові особливості та переваги винаходу є викладеними у представленому нижче описі і частково явно випливають з опису або можуть стати зрозумілими у процесі практичного втілення винаходу. Цілі та інші переваги винаходу реалізуються або досягаються завдяки конструкції, конкретно вказаній у письмовому описі та формулі винаходу, а також на супровідних фігурах. Для досягнення цих та інших переваг і згідно з метою даного винаходу, яка втілюється й широко описується, даний винахід втілюється у способі отримання послуги "точка-багато точок" у мобільному терміналі системи бездротового зв'язку, причому спосіб включає отримання інформації повідомлення від мережі під час першого періоду, 9 83751 причому інформація повідомлення отримується множиною мобільних терміналів, які передплачують принаймні одну послугу "точка-багато точок", прийняття рішення про отримання каналу контролю під час другого періоду для приймання повідомлення про контрольну інформацію згідно з інформацією повідомлення і отримання повідомлення про контрольну інформацію для послуги "точка-багато точок" під час другого періоду, якщо мобільний термінал вирішує отримати повідомлення про контрольну інформацію під час другого періоду. В оптимальному варіанті інформація повідомлення періодично отримується протягом конкретного інтервалу часу. Перший період є періодом модифікації. Другий період є наступним періодом модифікації. В одному аспекті даного винаходу етап прийняття рішення про отримання каналу контролю під час другого періоду для приймання повідомлення про контрольну інформацію згідно з інформацією повідомлення включає визначення, чи вказує інформація повідомлення на те, що мобільний термінал, який передплачує послугу "точка-багато точок", має отримати контрольну інформацію повідомлення під час другого періоду. В оптимальному варіанті каналом контролю є MCCH. Повідомлення про контрольну інформацію отримується періодично. Інформація повідомлення отримується по фізичному каналу SCCPCH, який переносить MTCH. В іншому аспекті даного винаходу спосіб також включає отримання планувальної інформації від мережі для отримання інформації повідомлення та отримання інформації повідомлення згідно з планувальною інформацією. Планувальна інформація отримується періодично. Точка прийому інформації повідомлення протягом планувального періоду не є постійною. В оптимальному варіанті спосіб також включає переривчасте отримання SCCPCH, який переносить MTCH згідно з планувальною інформацією. Згідно з іще одним варіантом втілення даного винаходу, спосіб передачі послуги "точка-багато точок" від мережі системи бездротового зв'язку включає передачу інформації повідомлення під час першого періоду, коли інформація повідомлення надається множині мобільних терміналів, які передплачують принаймні одну послугу "точкабагато точок", причому інформація повідомлення включає індикацію про отримання каналу контролю під час другого періоду для приймання повідомлення про контрольну інформацію у мобільному терміналі та передачу повідомлення про контрольну інформацію для послуги "точка-багато точок" під час другого періоду. В оптимальному варіанті інформація повідомлення періодично передається протягом конкретного інтервалу часу. Перший період є періодом модифікації. Другий період є наступним періодом модифікації. Каналом контролю є MCCH. Повідомлення про контрольну інформацію передається періодично. Інформація повідомлення передається на фізичний канал SCCPCH, який переносить MTCH. 10 В одному аспекті даного винаходу спосіб також включає передачу планувальної інформації на мобільний термінал для отримання інформації повідомлення та передачі інформації повідомлення згідно з планувальною інформацією. Планувальна інформація передається періодично. Точка передачі інформації повідомлення протягом планувального періоду не є постійною. В оптимальному варіанті спосіб також включає переривчасту передачу SCCPCH, який переносить MTCH згідно з планувальною інформацією. Згідно з іще одним варіантом втілення даного винаходу, мобільний термінал для отримання послуги "точка-багато точок" у мобільному терміналі системи мобільного зв'язку включає засоби отримання інформації повідомлення від мережі під час першого періоду, причому інформація повідомлення отримується множиною мобільних терміналів, які передплачують принаймні одну послугу "точка-багато точок", засоби прийняття рішення про отримання каналу контролю під час другого періоду для приймання повідомлення про контрольну інформацію згідно з інформацією повідомлення та засоби для отримання повідомлення про контрольну інформацію для послуги "точка-багато точок" під час другого періоду, якщо мобільний термінал вирішує отримати повідомлення про контрольну інформацію під час другого періоду. В оптимальному варіанті інформація повідомлення періодично отримується протягом конкретного інтервалу часу. Перший період є періодом модифікації. Другий період є наступним періодом модифікації. В одному аспекті даного винаходу засоби прийняття рішення про отримання каналу контролю під час другого періоду для приймання повідомлення про контрольну інформацію згідно з інформацією повідомлення включає засоби визначення, чи вказує інформація повідомлення на те, що мобільний термінал, який передплачує послугу "точка-багато точок", має отримати контрольну інформацію повідомлення під час другого періоду. В оптимальному варіанті каналом контролю є MCCH. Повідомлення про контрольну інформацію отримується періодично. Інформація повідомлення отримується по фізичному каналу SCCPCH, який переносить MTCH. В іншому аспекті винаходу мобільний термінал також включає засоби отримання планувальної інформації від мережі для отримання інформації повідомлення та засоби отримання інформації повідомлення згідно з планувальною інформацією. Планувальна інформація отримується періодично. Точка прийому інформації повідомлення протягом планувального періоду не є постійною. В оптимальному варіанті мобільний термінал також включає засоби переривчастого отримання SCCPCH, який переносить MTCH згідно з планувальною інформацією. Слід розуміти, що як вищезазначений загальний опис, так і подальший детальний опис даного винаходу є лише прикладами та поясненнями і призначені для надання додаткового пояснення заявленого винаходу. 11 83751 Супровідні графічні матеріали, які додаються для забезпечення кращого розуміння винаходу і є включеними до складу й являють собою частину цього опису винаходу, ілюструють варіанти втілення винаходу і разом з описом призначені для пояснення принципів винаходу. Відмітні ознаки, елементи та аспекти винаходу, які позначаються однаковими номерами на різних фігура х, представляють однакові, еквівалентні або подібні відмітні ознаки, елементи або аспекти згідно з одним або кількома варіантами втілення. Фігура 1 пояснює мережну структуру системи бездротового зв'язку існуючого рівня те хніки. Фігура 2 пояснює архітектуру інтерфейсного протоколу радіозв'язку на основі специфікації мережі радіозв'язку між UE та UTRAN існуючого рівня техніки. Фігура 3 пояснює відображення каналу для MBMS послуги для мобільного терміналу існуючого рівня техніки. Фігура 4 пояснює спосіб передачі MCCH інформації існуючого рівня техніки. Фігура 5 пояснює спосіб існуючого рівня техніки для передачі переривчастих даних MBMS, планувальної інформації та вторинного індикатора повідомлення (SNI) через фізичний канал. Фігура 6 пояснює спосіб передачі індикатора повідомлення згідно з одним варіантом втілення даного винаходу. Фігура 7 пояснює кореляцію часу між передачею індикатора повідомлення та передачею MCCH інформації згідно з одним варіантом втілення даного винаходу. Фігура 8 пояснює роботу мобільного терміналу згідно з кореляцією часу між передачею індикатора повідомлення та передачею MCCH інформації згідно з одним варіантом втілення даного винаходу. Фігура 9 пояснює спосіб передачі індикатора повідомлення разом з планувальною інформацією згідно з одним варіантом втілення даного винаходу. Фігура 10 пояснює ще один спосіб передачі індикатора повідомлення разом з планувальною інформацією згідно з одним варіантом втілення даного винаходу. Фігура 11 пояснює роботу мобільного терміналу під час передачі разом з планувальною інформацією згідно з одним варіантом втілення даного винаходу. Даний винахід стосується передачі та прийому повідомлення контрольної інформації для послуги "точка-багато точок". Далі зроблено посилання на оптимальні варіанти втілення даного винаходу, приклади яких пояснюються на супровідних фігурах. Даний винахід втілюється в системі мобільного зв'язку, такій як УМТС (Універсальна мобільна телекомунікаційна система). Однак даний винахід може бути застосований до систем зв'язку, які можуть працювати за іншими технічними вимогами. Згідно з одним варіантом втілення даного винаходу, пропонується спосіб, згідно з яким у разі, коли переривчасто передаються дані MBMS, UE або мобільний термінал може отримувати індика 12 тор повідомлення, такий як вторинний індикатор повідомлення, і ефективно отримує фізичний канал, такий як SCCPCH, у якому відображається логічний канал, такий як MTCH. З цією метою мережа передає контрольну інформацію про MBMS через перший фізичний канал і індикатор повідомлення через другий фізичний канал, причому індикатор повідомлення вказує на існування конкретних даних MBMS послуги та контрольної інформації про MBMS. Мережа передає індикатор повідомлення протягом вказаного інтервалу часу кожен певний період. Після цього мобільний термінал отримує контрольну інформацію про MBMS через перший фізичний канал і конкретні дані MBMS послуги та індикатор повідомлення через другий фізичний канал. Під час цієї процедури мобільний термінал отримує індикатор повідомлення протягом вказаного інтервалу часу кожен певний період. В оптимальному варіанті мережа передає період передачі індикатора повідомлення на мобільний термінал перед передачею індикатора повідомлення. Зокрема, мережа передає період, у який індикатор повідомлення передається на мобільний термінал через логічний канал, такий як MCCH або BCCH, перед передачею конкретних даних MBMS послуги. В оптимальному варіанті контрольна інформація про MBMS передається періодично. Індикатор повідомлення вказує, чи має мобільний термінал, який передплатив конкретну MBMS послугу, отримувати контрольну інформацію про MBMS, передача якої очікується у наступний період. Тобто, індикатор повідомлення вказує, чи має бути контрольна інформація про MBMS для конкретної MBMS послуги модифікована у наступний період. Таким чином, коли контрольна інформація про MBMS модифікується у наступний період, мобільний термінал, який передплатив конкретну MBMS послугу, отримує відповідну контрольну інформацію про MBMS. В оптимальному варіанті індикатор повідомлення передається через логічний канал, такий як MTCH, або через інший логічний канал який відображається разом з MTCH у фізичному каналі, такому як SCCPCH. Інший логічний канал може бути Др угорядним MCCH (S-MCCH), який є логічним каналом, що використовується для передачі індикатора повідомлення. Фігура 6 пояснює спосіб передачі індикатора повідомлення згідно з одним варіантом втілення даного винаходу. Як показано на Фігурі 6, індикатор повідомлення передається один раз за певний період. У даному разі певний період є періодом індикатора повідомлення. Індикатор повідомлення сповіщає, чи має бути відповідно модифікована контрольна інформація для однієї або кількох MBMS послуг. Таким чином, індикатор повідомлення включає ID MBMS послуги та модифікований зміст контрольної інформації. Індикатор повідомлення передається через логічний канал MTCH або через логічний канал S-MCCH, який відображається разом з MTCH у фізичному каналі SCCPCH. 13 83751 Фігура 7 пояснює кореляцію часу між передачею індикатора повідомлення та передачею MCCH інформації. MCCH передає MCCH інформацію, яка включає контрольну інформацію про MBMS, на основі періоду модифікації та періоду повторень. Індикатори повідомлення, які передаються під час періоду модифікації #n, інформують мобільний термінал про те, чи має бути модифікована MCCH інформація, яка підлягає передачі під час наступного періоду модифікації. У даному разі а фізичний канал, через який передається MCCH, може відрізнятися від фізичного каналу, через який передається MTCH. На Фігурі 7 також показано, що мобільний термінал, який отримує SCCPCH, відображений у MTCH, отримує індикатор повідомлення, який передається під час періоду модифікації #n. Якщо отриманий індикатор повідомлення вказує, що MCCH інформація, яка підлягає передачі у наступний період модифікації #n+1, має бути модифікована, мобільний термінал отримує MCCH інформацію, яка передається під час періоду модифікації #n+1. Фігура 8 пояснює спосіб мобільного терміналу, який залежить від кореляції часу між передачею індикатора повідомлення та передачею MCCH інформації. Згідно з даним винаходом, оскільки індикатор повідомлення передається періодично, UE RRC отримує інформацію про період передачі індикатора повідомлення від UTRAN RRC перед отриманням індикатора повідомлення. Після цього перший та другий рівні UE намагаються отримати індикатор повідомлення один раз на період індикатора повідомлення згідно з індикацією UE RRC. При встановленні відображеного у MTCH SCCPCH UE визначає, чи є інтервал часу поточного прийому інтервалом часу, в якому передається індикатор повідомлення по відношенню до кожного часового інтервалу передачі (TTI) (етап S10). Якщо інтервал часу поточного прийому є інтервалом часу, в якому передається індикатор повідомлення, UE отримує SCCPCH під час інтервалу часу (етап S11). UE визначає, чи відповідає блок даних, який отримується в інтервалі часу, індикаторові повідомлення (етап S12). Якщо він визначив, що отриманий блок даних є індикатором повідомлення, тобто, якщо отримано індикатор повідомлення, UE перевіряє, чи означає індикатор повідомлення MBMS послугу, яку передплатив UE (етап S13). В оптимальному варіанті індикатор повідомлення включає один або кілька ID MBMS послуги та інформацію про те, чи слід модифікувати MCCH інформацію для кожної послуги. Якщо індикатор повідомлення включає ID MBMS послуги, яку передплатив UE, і вказує на модифікацію MCCH інформації для MBMS послуги, UE визначає його як індикатор повідомлення, який вказує на MBMS послугу, яку передплатив UE. Якщо визнається, що індикатор повідомлення вказує на MBMS послугу, яку передплатив UE, UE розпочинає отримання MCCH з моменту початку наступного періоду модифікації MCCH (етап S14). Фігура 9 пояснює передачу індикатора повідомлення разом з планувальною інформацією. UT 14 RAN може передавати планувальну інформацію на UE один раз на планувальний період. Для спрощення операції отримання для UE, UTRAN також може передавати індикатор повідомлення один раз на планувальний період. Як показано на Фігурі 9, планувальний період є ідентичним періодові індикатора повідомлення. Таким чином, UE може отримувати планувальну інформацію та індикатор повідомлення згідно з одним з двох періодів. В оптимальному варіанті UE просто отримує планувальну інформацію та індикатор повідомлення, коли UTRAN передає індикатор повідомлення до або після передачі планувальної інформації. Таким чином, UE ініціює прийом індикатора повідомлення разом з планувальною інформацією один раз на планувальний період. В результаті UE може функціонувати згідно зі способом з Фігури 8. Фігура 10 пояснює ще один приклад передачі індикатора повідомлення разом з планувальною інформацією. Планувальна інформація включає інформацію про інтервал передачі індикатора повідомлення, яке передається у межах відповідного планувального періоду. Таким чином, індикатор повідомлення передається згідно з планувальною інформацією. У даному разі момент передачі індикатора повідомлення у межах планувального періоду може змінюватися. Фігура 11 пояснює роботу UE під час передачі індикатора повідомлення разом з планувальною інформацією. Як було згадано вище, індикатор повідомлення передається згідно з планувальною інформацією. Таким чином, UE RRC отримує планувальну інформацію для отримання інформації про період передачі індикатора повідомлення. Після цього, перший та другий рівні UE ініціюють прийом відповідного індикатора повідомлення у кожен планувальний період згідно з індикацією UE RRC. При конфігурації SCCPCH, у якому відображається MTCH, UE визначає, чи є інтервал часу поточного прийому інтервалом часу, в якому передається планувальна інформація по відношенню до кожного часового інтервалу передачі (TTI) (етап S20). Якщо інтервал часу поточного прийому розпізнається як інтервал часу, в який передається планувальна інформація, UE отримує SCCPCH протягом інтервалу часу (етап S21). UE після цього визначає, чи відповідає блок даних, отриманих протягом інтервалу часу, планувальній інформації (етап S22). Якщо отриманий блок даних розпізнається як планувальна інформація, тобто, якщо отримується планувальна інформація, UE переривчасто отримує SCCPCH згідно з отриманою планувальною інформацією (етап S23). Крім того, коли UE переривчасто отримує SCCPCH, він перевіряє, чи відповідає блок даних, отриманих від SCCPCH, індикаторові повідомлення (етап S24). Якщо отриманий блок даних є індикатором повідомлення, тобто, якщо отримано індикатор повідомлення, UE визначає, чи вказує індикатор повідомлення на модифікацію MCCH інформації для MBMS послуги, яку передплатив UE (етап S25). Тобто, індикатор повідомлення може включати інформацію про один або кілька ID 15 83751 MBMS послуги і про те, чи слід модифікувати MCCH інформацію для кожної послуги. Таким чином, якщо індикатор повідомлення включає ID MBMS послуги, яку передплатив UE, і вказує на модифікацію MCCH інформації для послуги, UE визначає його як індикатор повідомлення, що вказує на MBMS послугу, яку передплатив UE. Якщо визнається, що індикатор повідомлення вказує на MBMS послугу, яку передплатив UE, UE розпочинає отримання MCCH з моменту початку наступного періоду модифікації MCCH (етап S26). Крім того, індикатор повідомлення може включати інформацію або повідомлення для конкретної MBMS послуги. Наприклад, індикатор повідомлення може включати інформацію про роз'єднання односпрямованого радіоканалу точка-багато точок для конкретної MBMS послуги або інформацію про доступ для конкретної MBMS послуги. Відразу по отриманню індикатора повідомлення, що містить таку інформацію, UE працює залежно від інформації, включеної до індикатора повідомлення. UTRAN періодично повторно передає індикатор повідомлення у межах одного періоду модифікації. Якщо індикатор повідомлення, отриманий вищезгаданими способами, вказує на роз'єднання односпрямованого радіоканалу точка-багато точок для конкретної MBMS послуги, UE, з'єднаний з MBMS послугою, від'єдн ує від неї односпрямований радіоканал точка-багато точок. Крім того, якщо індикатор повідомлення, отриманий вищезгаданими способами, включає інформацію про доступ для конкретної MBMS послуги, UE, під'єднаний до послуги, намагається передати повідомлення з вимогою RRC з'єднання по каналу „по лінії вгору" згідно з інформацією про доступ. Як було описано раніше, згідно з даним винаходом, мережа періодично передає повідомлення (індикатор повідомлення) для вказування на отримання MCCH через фізичний канал, який передає дані MBMS. У відповідь мобільний термінал періодично перевіряє передачу повідомлення і визначає, чи слід приймати MCCH. Згідно з цими способами, коли переривчасто передаються дані MBMS, UE може легко прийняти повідомлення, а також ефективно отримати SCCPCH, у якому відображається MTCH. Хоча даний винахідописано у контексті мобільного зв'язку, даний винахід також може бути застосований у будь-яких системах безпровідного зв'язку, в яких використовують мобільні пристрої, такі як PDA та портативні комп'ютери, оснащені засобами безпровідного зв'язку. Крім того, використання деяких термінів для опису даного винаходу не повинно обмежувати обсяг даного винаходу 16 певним типом системи безпровідного зв'язку. Даний винахід також може бути застосований до інших систем безпровідного зв'язку, в яких застосовують інші радіоінтерфейси та/або фізичні рівні, наприклад, TDMA, CD MA, FD MA, WCDMA і т. ін. Оптимальні варіанти втілення можуть бути впроваджені як спосіб, апаратура або промисловий виріб, використовуючи стандартну техніку програмування та/або інженерні техніки для виготовлення програмного забезпечення, програмноапаратних засобів, апаратних засобі чи будь-якої їх комбінації. Використаний у даному описі термін „промисловий виріб" стосується коду або логічної схеми, втілених в апаратному логічному вузлі (наприклад, кристал з інтегральними мікросхемами, програмована користувачем вентильна матриця (FPGA), спеціалізована інтегральна схема (ASIC), тощо), або комп'ютерного програмного носія (наприклад, магнітний носій для зберігання інформації (тобто жорсткі диски, гнучкі диски, плівка, тощо), оптичних носіїв інформації (CD-ROM, оптичні диски, тощо), енергозалежних та енергонезалежних запам'ятовуючи х пристроїв (наприклад, EEPROM, ROM, PROM, R AM, DRAM, SR AM, апаратно-програмне забезпечення, програмовані логічні схеми, тощо). Код комп'ютерного програмного носія приймається та виконується процесором. Код, у якому впроваджені оптимальні варіанти втілення, також може бути доступним через засоби передачі або з файлового сервера по мережі. У таких випадках промислові вироби, у яких впроваджений код, можуть мати засіб передачі, такий як мережна лінія передачі, засіб бездротової передачі даних, сигнали, що розповсюджуються в просторі, радіохвилі, інфрачервоні сигнали, тощо. Звичайно фа хівці в даній галузі зрозуміють, що багато модифікацій може бути зроблено у цій конфігурації, не виходячи за межі обсягу даного винаходу, і що промисловий виріб може включати будь-який відомий у даній галузі носій інформації. Оскільки даний винахід може бути втілений у декількох формах без відхилення від сутності винаходу або його суттєвих характеристик, слід також розуміти, що описані вище варіанти втілення не обмежуються будь-якими деталями вищенаведеного опису, якщо тільки не визначено інакше, але їх, скоріше, слід тлумачити в широкому сенсі в межах сутності та обсягу, як визначено у формулі винаходу, що додається, і тому всі зміни та модифікації, що входять до меж формули винаходу або еквіваленту таких меж, вважаються такими, що охоплюються формулою винаходу, яка додається. 17 83751 18 19 83751 20 21 83751 22 23 Комп’ютерна в ерстка Д. Шев ерун 83751 Підписне 24 Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
