Спосіб і пристрій для керування виділенням ресурсів висхідної лінії зв’язку в системі зв’язку

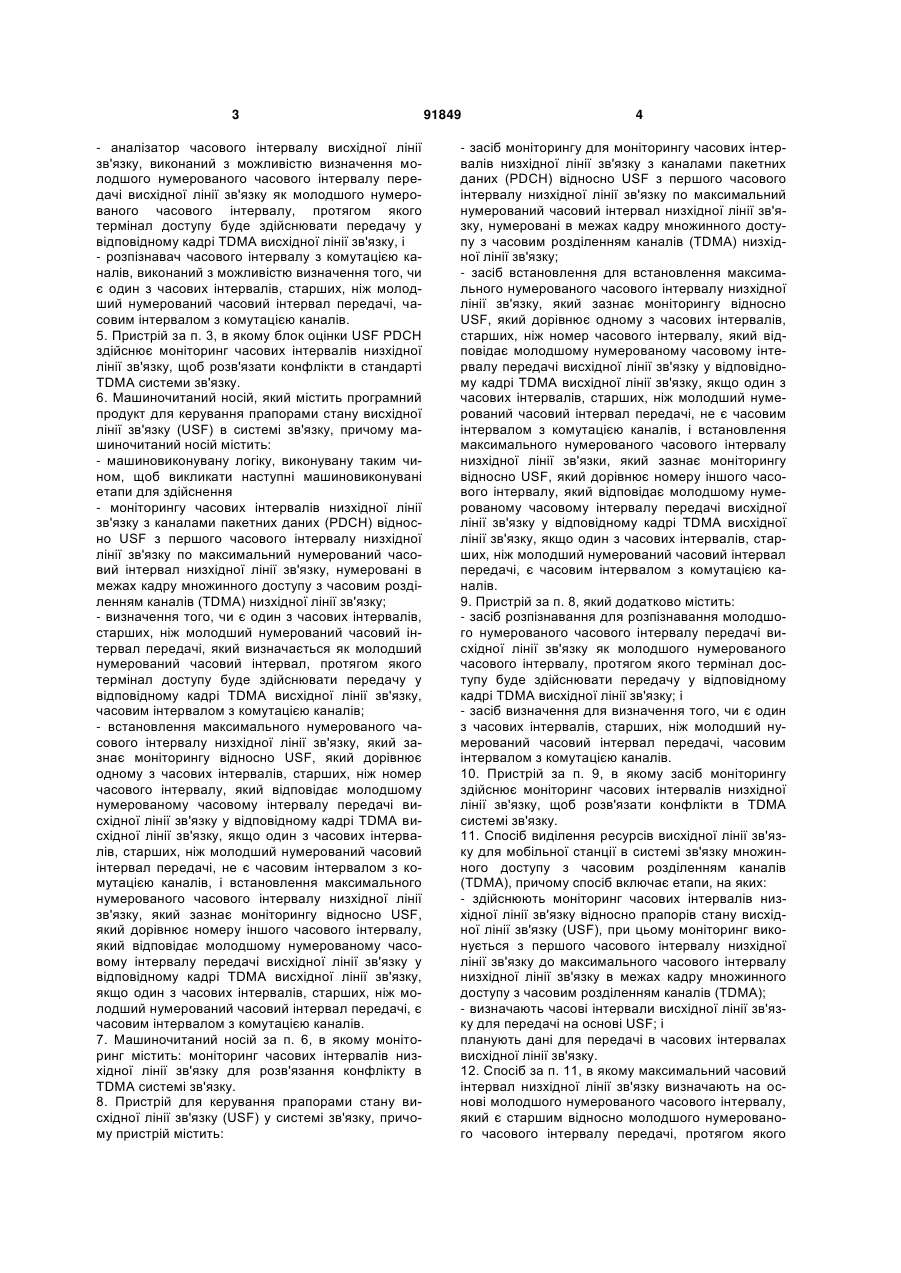

1. Спосіб керування прапорами стану висхідної лінії зв'язку (USF) в системі зв'язку, причому спосіб включає етапи, на яких: - здійснюють моніторинг часових інтервалів низхідної лінії зв'язку з каналами пакетних даних (PDCH) відносно USF з першого часового інтервалу низхідної лінії зв'язку по максимальний нумерований часовий інтервал низхідної лінії зв'язку, нумеровані в межах кадру множинного доступу з часовим розділенням каналів (TDMA) низхідної лінії зв'язку, - визначають, чи є один з часових інтервалів, старших, ніж молодший нумерований часовий інтервал передачі, який визначається як молодший нумерований часовий інтервал, протягом якого термінал доступу буде здійснювати передачу у відповідному кадрі TDMA висхідної лінії зв'язку, часовим інтервалом з комутацією каналів; і - встановлюють максимальний нумерований часовий інтервал низхідної лінії зв'язку, який зазнає моніторингу відносно USF, який дорівнює одному з часових інтервалів, старших, ніж номер часового інтервалу, який відповідає молодшому нумерованому часовому інтервалу передачі висхідної лінії зв'язку у відповідному кадрі TDMA висхідної лінії зв'язку, якщо один з часових інтервалів, старших, ніж молодший нумерований часовий інтервал передачі, не є часовим інтервалом з комутацією каналів, і встановлюють максимальний нумерований часовий інтервал низхідної лінії зв'язку, який зазнає моніторингу відносно USF, який дорівнює 2 (19) 1 3 - аналізатор часового інтервалу висхідної лінії зв'язку, виконаний з можливістю визначення молодшого нумерованого часового інтервалу передачі висхідної лінії зв'язку як молодшого нумерованого часового інтервалу, протягом якого термінал доступу буде здійснювати передачу у відповідному кадрі TDMA висхідної лінії зв'язку, і - розпізнавач часового інтервалу з комутацією каналів, виконаний з можливістю визначення того, чи є один з часових інтервалів, старших, ніж молодший нумерований часовий інтервал передачі, часовим інтервалом з комутацією каналів. 5. Пристрій за п. 3, в якому блок оцінки USF PDCH здійснює моніторинг часових інтервалів низхідної лінії зв'язку, щоб розв'язати конфлікти в стандарті TDMA системи зв'язку. 6. Машиночитаний носій, який містить програмний продукт для керування прапорами стану висхідної лінії зв'язку (USF) в системі зв'язку, причому машиночитаний носій містить: - машиновиконувану логіку, виконувану таким чином, щоб викликати наступні машиновиконувані етапи для здійснення - моніторингу часових інтервалів низхідної лінії зв'язку з каналами пакетних даних (PDCH) відносно USF з першого часового інтервалу низхідної лінії зв'язку по максимальний нумерований часовий інтервал низхідної лінії зв'язку, нумеровані в межах кадру множинного доступу з часовим розділенням каналів (TDMA) низхідної лінії зв'язку; - визначення того, чи є один з часових інтервалів, старших, ніж молодший нумерований часовий інтервал передачі, який визначається як молодший нумерований часовий інтервал, протягом якого термінал доступу буде здійснювати передачу у відповідному кадрі TDMA висхідної лінії зв'язку, часовим інтервалом з комутацією каналів; - встановлення максимального нумерованого часового інтервалу низхідної лінії зв'язку, який зазнає моніторингу відносно USF, який дорівнює одному з часових інтервалів, старших, ніж номер часового інтервалу, який відповідає молодшому нумерованому часовому інтервалу передачі висхідної лінії зв'язку у відповідному кадрі TDMA висхідної лінії зв'язку, якщо один з часових інтервалів, старших, ніж молодший нумерований часовий інтервал передачі, не є часовим інтервалом з комутацією каналів, і встановлення максимального нумерованого часового інтервалу низхідної лінії зв'язку, який зазнає моніторингу відносно USF, який дорівнює номеру іншого часового інтервалу, який відповідає молодшому нумерованому часовому інтервалу передачі висхідної лінії зв'язку у відповідному кадрі TDMA висхідної лінії зв'язку, якщо один з часових інтервалів, старших, ніж молодший нумерований часовий інтервал передачі, є часовим інтервалом з комутацією каналів. 7. Машиночитаний носій за п. 6, в якому моніторинг містить: моніторинг часових інтервалів низхідної лінії зв'язку для розв'язання конфлікту в TDMA системі зв'язку. 8. Пристрій для керування прапорами стану висхідної лінії зв'язку (USF) у системі зв'язку, причому пристрій містить: 91849 4 - засіб моніторингу для моніторингу часових інтервалів низхідної лінії зв'язку з каналами пакетних даних (PDCH) відносно USF з першого часового інтервалу низхідної лінії зв'язку по максимальний нумерований часовий інтервал низхідної лінії зв'язку, нумеровані в межах кадру множинного доступу з часовим розділенням каналів (TDMA) низхідної лінії зв'язку; - засіб встановлення для встановлення максимального нумерованого часового інтервалу низхідної лінії зв'язку, який зазнає моніторингу відносно USF, який дорівнює одному з часових інтервалів, старших, ніж номер часового інтервалу, який відповідає молодшому нумерованому часовому інтервалу передачі висхідної лінії зв'язку у відповідному кадрі TDMA висхідної лінії зв'язку, якщо один з часових інтервалів, старших, ніж молодший нумерований часовий інтервал передачі, не є часовим інтервалом з комутацією каналів, і встановлення максимального нумерованого часового інтервалу низхідної лінії зв'язки, який зазнає моніторингу відносно USF, який дорівнює номеру іншого часового інтервалу, який відповідає молодшому нумерованому часовому інтервалу передачі висхідної лінії зв'язку у відповідному кадрі TDMA висхідної лінії зв'язку, якщо один з часових інтервалів, старших, ніж молодший нумерований часовий інтервал передачі, є часовим інтервалом з комутацією каналів. 9. Пристрій за п. 8, який додатково містить: - засіб розпізнавання для розпізнавання молодшого нумерованого часового інтервалу передачі висхідної лінії зв'язку як молодшого нумерованого часового інтервалу, протягом якого термінал доступу буде здійснювати передачу у відповідному кадрі TDMA висхідної лінії зв'язку; і - засіб визначення для визначення того, чи є один з часових інтервалів, старших, ніж молодший нумерований часовий інтервал передачі, часовим інтервалом з комутацією каналів. 10. Пристрій за п. 9, в якому засіб моніторингу здійснює моніторинг часових інтервалів низхідної лінії зв'язку, щоб розв'язати конфлікти в TDMA системі зв'язку. 11. Спосіб виділення ресурсів висхідної лінії зв'язку для мобільної станції в системі зв'язку множинного доступу з часовим розділенням каналів (TDMA), причому спосіб включає етапи, на яких: - здійснюють моніторинг часових інтервалів низхідної лінії зв'язку відносно прапорів стану висхідної лінії зв'язку (USF), при цьому моніторинг виконується з першого часового інтервалу низхідної лінії зв'язку до максимального часового інтервалу низхідної лінії зв'язку в межах кадру множинного доступу з часовим розділенням каналів (TDMA); - визначають часові інтервали висхідної лінії зв'язку для передачі на основі USF; i планують дані для передачі в часових інтервалах висхідної лінії зв'язку. 12. Спосіб за п. 11, в якому максимальний часовий інтервал низхідної лінії зв'язку визначають на основі молодшого нумерованого часового інтервалу, який є старшим відносно молодшого нумерованого часового інтервалу передачі, протягом якого 5 91849 6 мобільна станція збирається здійснювати переда чу в межах кадру TDMA. Дана заявка на видачу патенту запитує пріоритет по попередній заявці № 60/660,608, озаглавленій Method and Apparatus for Monitoring in a Wireless Communications Systems (Спосіб і пристрій для моніторингу в системах безпровідного зв'язку), поданій 10 березня 2005 p., права на яку належать заявнику даної заявки, і таким чином включеній в матеріали даної заявки за допомогою посилання. Даний винахід загалом належить до систем стільникового зв'язку, а більш точно, до способу і пристрою для керування виділенням ресурсів висхідної лінії зв'язку в системі зв'язку. Системи стільникового зв'язку глобальної системи мобільного зв'язку (GSM) надають послуги зв'язку мобільним і портативним пристроям через компонування базових станцій. У системах GSM, кадри часових інтервалів і блоки радіозв'язку передаються і приймаються на мобільній станції з використанням мультиплексування з часовим розділенням. Системи GSM розвинулися від надання суворо голосових послуг до надання також і інформаційних послуг. Стандарти, такі як загальна служба пакетної радіопередачі (GPRS) і розвиток стандарту GSM із збільшеною швидкістю передачі даних (EDGE), додатково визначають протоколи для передачі даних в рамках, заснованих на GSM систем. Термінали доступу, які іноді також зазначаються посиланням як мобільні пристрої, портативні пристрої або іншими найменуваннями, катетеризуються на класи, де класи щонайменше частково засновані на кількості синхронних часових інтервалів, які термінал доступу може використовувати на напрямах висхідної лінії зв'язку і низхідної лінії зв'язку. Багатоінтервальні класи символізують можливості термінала доступу приймати/передавати і обробляти численні часові інтервалу кадру. Під час двоїстого режиму передачі (DTM), кадри, що передаються і приймаються, включають в себе часові інтервали викликів з комутацією каналів, що включають в себе інформацію, яка стосується мовних викликів (або інших викликів з комутацією каналів), і часові інтервали даних, які включають в себе інформацію, що стосується даних. У традиційних системах мережі радіодоступу GSM/EDGE (GERAN), термінали доступу, категоризовані в декількох більш високорівневих багатоінтервальних класах, можуть передавати і приймати дані, а також мовну інформацію, з використанням численних часових інтервалів в межах кадру. Ознаки стану висхідної лінії зв'язку (USF) передбачають механізм для базової станції, щоб динамічно виділяти часові інтервали висхідної лінії зв'язку, призначені терміналу доступу. USF передаються по низхідній лінії зв'язку і ідентифікують часові інтервали висхідної лінії зв'язку, які дозволені для використання терміналом доступу. USF у часовому інтервалі низхідної лінії зв'язку вказує, що терміналу доступу дозволено передавати у відповідному часовому інтервалі висхідної лінії зв'язку в наступному кадрі. Специфікації GERAN, такі як TS 44.060 3GPP, TS 45.002 3GPP і TS 43.055 3GPP намагаються визначати часові інтервали низхідної лінії зв'язку, які повинні піддаватися моніторингу відносно USF. На жаль, специфікації GERAN неоднозначні для деяких ситуацій, де застосовуються DTM і високорівневі багатосеансові класи. Тому, існує необхідність в пристрої і способі для моніторингу ознак стану висхідної лінії зв'язку в системі зв'язку GSM. Відповідно до зразкового варіанта здійснення, термінал доступу керує ознаками стану висхідної лінії зв'язку (USF) в системі зв'язку глобальної системи мобільного зв'язку (GSM) за допомогою моніторингу відносно USF у часових інтервалах з призначеними каналами пакетних даних (PDCH) з першого інтервалу низхідної лінії зв'язку по максимальний нумерований часовий інтервал низхідної лінії зв'язку в межах кадру множинного доступу з часовим розділенням каналів (TDMA) низхідної лінії зв'язку, при цьому, максимальний нумерований часовий інтервал низхідної лінії зв'язку є молодшим нумерованим часовим інтервалом передачі висхідної лінії зв'язку, протягом якого термінал доступу буде здійснювати передачу у відповідному кадрі висхідної лінії зв'язку у відповідному кадрі TDMA висхідної лінії зв'язку, якщо другий молодший нумерований часовий інтервал висхідної лінії зв'язку, протягом якого мобільний термінал буде здійснювати передачу у відповідному кадрі висхідної лінії зв'язку, є часовим інтервалом з комутацією каналів, і при цьому, максимальний нумерований часовий інтервал низхідної лінії зв'язку є одним з часових інтервалів, старших, ніж молодший нумерований часовий інтервал передачі, протягом якого термінал доступу буде здійснювати передачу у відповідному кадрі висхідної лінії зв'язку, в іншому випадку. Фіг. 1 - структурна схема термінала доступу, підтримуючого зв'язок з базовою станцією відповідно до зразкового варіанта здійснення винаходу. Фіг. 2 - структурна схема кадру висхідної лінії зв'язку і кадру низхідної лінії зв'язку відповідно до зразкової конфігурації часового інтервалу. Фіг. 3 - блок-схема послідовності операцій способу моніторингу ознак стану висхідної лінії зв'язку (USF) в системі зв'язку GSM відповідно до зразкового варіанта здійснення. Фіг. 4 - структурна схема контролера передачі USF відповідно до зразкового варіанта здійснення винаходу. Фіг. 5 - структурна схема кадру висхідної лінії зв'язку і кадру низхідної лінії зв'язку для першого прикладу, де другий часовий інтервал (часовий інтервал 1) є часовим інтервалом з комутацією каналів. Фіг. 6 - структурна схема кадру висхідної лінії зв'язку і кадру низхідної лінії зв'язку для другого 7 прикладу, де другий часовий інтервал (часовий інтервал 1) є часовим інтервалом з комутацією каналів. Фіг. 7 - структурна схема кадрів висхідної лінії зв'язку і низхідної лінії зв'язку для третього прикладу, де другий часовий інтервал (часовий інтервал 1) є часовим інтервалом з комутацією каналів. Фіг. 8 - структурна схема кадрів висхідної лінії зв'язку і низхідної лінії зв'язку для четвертого прикладу, де третій часовий інтервал (часовий інтервал 2) є часовим інтервалом з комутацією каналів. Фіг. 9 - структурна схема кадрів висхідної лінії зв'язку і низхідної лінії зв'язку для п'ятого прикладу, де перший часовий інтервал (часовий інтервал 0) є часовим інтервалом з комутацією каналів. Фіг. 10 - структурна схема кадрів висхідної лінії зв'язку і низхідної лінії зв'язку для шостого прикладу, де другий часовий інтервал (часовий інтервал 1) є часовим інтервалом з комутацією каналів. Фіг. 11 - структурна схема кадрів висхідної лінії зв'язку і низхідної лінії зв'язку для сьомого прикладу, де другий часовий інтервал (часовий інтервал 1) є часовим інтервалом з комутацією каналів. Фіг. 12 - структурна схема кадрів висхідної лінії зв'язку і низхідної лінії зв'язку для восьмого прикладу, де другий часовий інтервал (часовий інтервал 1) є часовим інтервалом з комутацією каналів. Фіг. 13 - структурна схема кадрів висхідної лінії зв'язку і низхідної лінії зв'язку для дев'ятого прикладу, де перший часовий інтервал (часовий інтервал 0) є часовим інтервалом з комутацією каналів. Фіг. 14 - структурна схема кадрів висхідної лінії зв'язку і низхідної лінії зв'язку для десятого прикладу, де перший часовий інтервал (часовий інтервал 0) є часовим інтервалом з комутацією каналів. Фіг. 15 структурна схема кадрів висхідної лінії зв'язку і низхідної лінії зв'язку для одинадцятого прикладу, де другий часовий інтервал (часовий інтервал 1) є часовим інтервалом з комутацією каналів. Відповідно до зразкового варіанта здійснення, термінал безпровідного доступу ефективно використовує ресурси обробки за допомогою моніторингу тільки вибраних ознак стану висхідної лінії зв'язку (USF), коли знаходиться в подвійному режимі передачі (DTM). Неоднозначні правила, відображені специфікаціями мережі радіодоступу GSM/EDGE (GERAN), вирішуються за допомогою моніторингу призначених каналів пакетних даних (PDCH) відносно USF аж до максимального часового інтервалу висхідної лінії зв'язку, де максимальний часовий інтервал висхідної лінії зв'язку дорівнює молодшому нумерованому часовому інтервалу висхідної лінії зв'язку, протягом якого термінал доступу буде здійснювати передачу у відповідному кадрі висхідної лінії зв'язку, якщо другий молодший інтервал висхідної лінії зв'язку є часовим інтервалом з комутацією каналів, і де максимальний часовий інтервал низхідної лінії зв'язку є одним з часових інтервалів, старших, ніж молодший нумерований часовий інтервал висхідної лінії зв'язку, протягом якого термінал доступу буде здійснювати передачу, в іншому випадку. Тому, якщо В(х) є молодшим нумерованим часовим інтервалом передачі висхідної лінії зв'язку, часові ін 91849 8 тервали низхідної лінії зв'язку з призначеними PDCH піддаються моніторингу з часового інтервалу B(0) по часовий інтервал В(МАХ), де В(МАХ)=В(х), якщо другий молодший нумерований часовий інтервал, В(х)+1, є часовим інтервалом з комутацією каналів, і де B(MAX)=B(X)+1 в іншому випадку. Як вказується посиланням в матеріалах даної заявки, «часовий інтервал висхідної лінії зв'язку передачі» є часовим інтервалом висхідної лінії зв'язку, протягом якого термінал доступу здійснює передачу. Відповідно, часовий інтервал висхідної лінії зв'язку передачі є виділеним і призначеним часовим інтервалом в кадрі TDMA висхідної лінії зв'язку. Як обговорено нижче, кадр TDMA містить вісім часових інтервалів, пронумерованих від 0 до 7. Молодший нумерований часовий інтервал висхідної лінії зв'язку передачі, тому, є першим часовим інтервалом в кадрі висхідної лінії зв'язку TDMA, який використовується для передачі. Другий молодший нумерований часовий інтервал висхідної лінії зв'язку є одним з часових інтервалів, старших, ніж молодший нумерований часовий інтервал висхідної лінії зв'язку передачі. Другий молодший нумерований часовий інтервал висхідної лінії зв'язку може бути часовим інтервалом передачі, де часовий інтервал виділений і призначений для передачі даних або мовлення, або може бути призначений і не виділений, або може бути не призначений. Відповідно, другий молодший часовий інтервал висхідної лінії зв'язку може бути часовим інтервалом з комутацією каналів в деяких випадках. Фіг. 1 - структурна схема системи 100 зв'язку глобальної системи мобільного зв'язку (GSM) відповідно до зразкового варіанта здійснення винаходу. Слово «зразковий» використовується в матеріалах даної заявки, щоб означати «який служить як приклад, окремий випадок або ілюстрація». Будь-який варіант здійснення, описаний в матеріалах даної заявки як «зразковий», тому, необов'язково повинен тлумачитися як переважний або якому віддають перевагу над іншими варіантами здійснення. Компонування базових станцій 104 надає послуги зв'язку одному або більше терміналам 102 доступу. У інтересах стислості, на фіг. 1 проілюстровані одиночна базова станція 104 і одиночний термінал 102 доступу. Система 100 зв'язку GSM працює відповідно до специфікацій (GERAN) мережі радіодоступу GSM і розвитку стандарту GSM із збільшеною швидкістю передачі даних (EDGE). У зразковому варіанті здійснення, система 100 GSM здатна до надання послуг мовного і/або інформаційного зв'язку терміналам доступу, визначеним для 12 багатоінтервальних класів. Багатоінтервальні класи вказують можливості термінала доступу приймати/пере давати і обробляти численні часові інтервали в кадрі. Як описано вище, поточна специфікація GERAN неоднозначна для деякої кількості ситуацій, де комбінуються DTM і високорівневі багатосеансові класи. Керуючі і інформаційні сигнали безпровідним чином передаються між базовою станцією 104 і терміналами 102 доступу, де сигнали низхідної лінії зв'язку передаються з базової станції 104 на термінал 102 9 доступу через безпровідний канал 110 низхідної лінії зв'язку, а сигнали висхідної лінії зв'язку передаються з термінала доступу через безпровідний канал 112 висхідної лінії зв'язку. Приймач-передавач 106 в терміналі 102 доступу передає і приймає електромагнітні сигнали через антену відповідно до стандартів GSM. Приймач-передавач 106, тому, модулює, демодулює, фільтрує і іншим чином обробляє сигнали, щоб надати можливість зв'язку між терміналом 102 доступу і базовою станцією 104. Контролер 108 в терміналі 102 доступу керує приймачемпередавачем 106, а також виконанням інших функцій, в тому числі, керування загальними функціональними можливостями термінала 102 доступу. Контролер 108 є будь-якою комбінацією процесорів, мікропроцесорів, процесорного компонування, комп'ютерів, логічних вентилів, спеціалізованих інтегральних схем (ASIC), програмованих логічних схем і/або обчислювальних схем. Контролер 108 може включати в себе інші апаратні засоби, наприклад, такі як цифро-аналогові (D/A) схеми. Програмне забезпечення, яке працює в контролері 108, виконує функції, описані в матеріалах даної заявки, а також розрахунки і інші задачі керування і зв'язку пристрою. У зразковому варіанті здійснення, термінал 102 доступу включає в себе інші апаратні засоби, програмне забезпечення і апаратно реалізоване програмне забезпечення, не показані на фіг. 1, для сприяння і виконання функцій термінала 102 доступу. Наприклад, термінал 102 доступу включає в себе пристрої вводу і виводу, такі як кнопкові панелі, дисплеї, мікрофони і динаміки. Крім того, функції і операції блоків термінала 102 доступу можуть бути реалізовані в будь-якій кількості пристроїв, схем або елементів. Два або більше функціональних блоків можуть бути інтегровані в одиночному пристрої, а функції, описані як виконувані в будь-якому одиночному пристрої, можуть бути реалізовані на декількох пристроях. Наприклад, частини контролера 108 можуть виконувати деякі з функцій приймача-передавача 106 в деяких обставинах. Фіг. 2 - структурна схема кадру 202 низхідної лінії зв'язку TDMA і кадру висхідної лінії зв'язку TDMA відповідно до стандартів зв'язку GSM. Кадр низхідної лінії зв'язку TDMA передається через безпровідний канал 110 низхідної лінії зв'язку з базової станції 104 на один або більше терміналів 102 доступу. Кадр низхідної лінії зв'язку TDMA включає в себе вісім часових інтервалів (210-217) низхідної лінії зв'язку, в тому числі, часовий інтервал (0) 210 низхідної лінії зв'язку, часовий інтервал (1) 211 низхідної лінії зв'язку, часовий інтервал (2) 212 низхідної лінії зв'язку, часовий інтервал (3) 213 низхідної лінії зв'язку, часовий інтервал (4) 214 низхідної лінії зв'язку, часовий інтервал (5) 215 низхідної лінії зв'язку, часовий інтервал (6) 216 низхідної лінії зв'язку і часовий інтервал (7) 217 низхідної лінії зв'язку. Послідовність кадрів низхідної лінії зв'язку передається з базової станції 104. Відповідно, тільки частина одиночного кадру послідовності низхідної лінії зв'язку часових інтервалів низхідної лінії зв'язку показана на фіг. 2. Кадр 204 91849 10 TDMA висхідної лінії зв'язку включає в себе вісім часових інтервалів (220-227) висхідної лінії зв'язку, в тому числі, часовий інтервал (0) 220 висхідної лінії зв'язку, часовий інтервал (1) 221 висхідної лінії зв'язку, часовий інтервал (2) 222 висхідної лінії зв'язку, часовий інтервал (3) 223 висхідної лінії зв'язку, часовий інтервал (4) 224 висхідної лінії зв'язку, часовий інтервал (5) 224 висхідної лінії зв'язку, часовий інтервал (6) 226 висхідної лінії зв'язку і часовий інтервал (7) 227 висхідної лінії зв'язку. Кадр 204 TDMA висхідної лінії зв'язку передається з термінала 102 доступу через безпровідний канал 112 висхідної лінії зв'язку. Оскільки термінал 102 доступу працює відповідно до иівдуплексних технологій, кадр 204 TDMA висхідної лінії зв'язку передається при зміщенні від кадру 202 TDMA низхідної лінії зв'язку. На фіг. 2, зміщення показане як три часові інтервали. Відповідно, перший часовий інтервал 220 висхідної лінії зв'язку (часовий інтервал (0) висхідної лінії зв'язку) кадру 204 TDMA висхідної лінії зв'язку співпадає з часовим інтервалом (3) 213 низхідної лінії зв'язку на зразковій структурній схемі. Кадр 204 висхідної лінії зв'язку і кадр 202 низхідної лінії зв'язку зміщені на 3 часових інтервали в GSM, хоч перехід (Ttb) 206 з прийому на передачу і перехід (Тrа) 208 з передачі на прийом можуть мати різні положення. Під час переходу (Ttb) 206 з прийому на передачу і переходу (Тrа) 208 з передачі на прийом, термінал доступу не передає і не приймає часові інтервали висхідної лінії зв'язку або низхідної лінії зв'язку. Хоч Тtb і Тrа показані як такі, що мають тривалість в одиночний часовий інтервал, переходи 206, 208 можуть мати різні значення в деяких умовах. Термінал 102 доступу здійснює моніторинг каналів пакетних даних (PDCH) низхідної лінії зв'язку відносно ознак стану висхідної лінії зв'язку (USF), щоб розпізнавати часові інтервали висхідної лінії зв'язку, які дозволені для використання терміналом 102 доступу. Як відомо, USF передбачають механізм для динамічного керування ресурсами висхідної лінії зв'язку. USF у часовому інтервалі низхідної лінії зв'язку вказує, що терміналу 102 доступу дозволено передавати у відповідному часовому інтервалі висхідної лінії зв'язку протягом наступного блока радіозв'язку, де блок радіозв'язку дорівнює чотирьом кадрам. Відповідно, USF у часовому інтервалі (1) 211 низхідної лінії зв'язку вказує, що термінал доступу повинен здійснювати передачу у часовому інтервалі (1) 228 висхідної лінії зв'язку наступного кадру 229, де наступний кадр 229 належить іншому блоку радіозв'язку. У зразковому варіанті здійснення, програмне забезпечення, яке працює в контролері 108, визначає які часові інтервали низхідної лінії зв'язку потрібно контролювати, на основі виділених (дозволених) часових інтервалів висхідної лінії зв'язку передачі в поточному кадрі 204 висхідної лінії зв'язку, а також тривалості і зміщення переходів 206, 208 з прийому на передачу і з передачі на прийом. Термінал 102 доступу здійснює моніторинг часових інтервалів низхідної лінії зв'язку PDCH відносно USF з першого часового інтервалу (210) низхідної лінії зв'язку по максимальний нумерований часовий інтервал низхідної лінії зв'язку в межах 11 кадру 202 низхідної лінії зв'язку, де максимальний нумерований часовий інтервал низхідної лінії зв'язку є одним з часових інтервалів, старших, ніж молодший нумерований часовий інтервал передачі, у відповідному кадрі висхідної лінії зв'язку, якщо другий молодший часовий інтервал висхідної лінії зв'язку в поточному кадрі висхідної лінії зв'язку не є часовим інтервалом з комутацією каналів. Якщо другий молодший часовий інтервал висхідної лінії зв'язку в поточному кадрі висхідної лінії зв'язку є часовим інтервалом з комутацією каналів, часовий інтервал низхідної лінії зв'язку з максимальним номером є молодшим нумерованим часовим інтервалом передачі у відповідному кадрі висхідної лінії зв'язку. Тому, термінал 102 контролює USF у часових інтервалах з B(0) по В(х)+1 низхідної лінії зв'язку PDCH, якщо часовий інтервал В(х)+1 висхідної лінії зв'язку в поточному кадрі висхідної лінії зв'язку не є часовим інтервалом з комутацією каналів, і з B(0) до В(х), якщо часовий інтервал В(х)+1 висхідної лінії зв'язку є часовим інтервалом з комутацією каналів, де B(0) - перший часовий інтервал 210, 220 в кадрі 202. 204, a B(X) - один з часових інтервалів 210-217, 220-227 в кадрі 202, 204. Фіг. 3 - блок-схема послідовності операцій способу моніторингу низхідної лінії зв'язку відносно USF в системі 100 зв'язку GSM відповідно до зразкового варіанта здійснення. На етапі 302 B(X) встановлюється рівним молодшому нумерованому часовому інтервалу висхідної лінії зв'язку. B(X) - молодший нумерований часовий інтервал висхідної лінії зв'язку, протягом якого термінал 102 доступу буде здійснювати передачу в поточному кадрі 204 висхідної лінії зв'язку. Відповідно, молодший нумерований часовий інтервал висхідної лінії зв'язку є молодшим нумерованим часовим інтервалом в поточному кадрі 204 висхідної лінії зв'язку, який був виділений і дозволений для передачі висхідної лінії зв'язку. На етапі 304, визначається, чи є другий молодший часовий інтервал, B(X)+1, висхідної лінії зв'язку в поточному кадрі 204 висхідної лінії зв'язку часовим інтервалом з комутацією каналів. Якщо часовий інтервал B(X)+1 висхідної лінії зв'язку в поточному кадрі 204 висхідної лінії зв'язку є часовим інтервалом з комутацією каналів, спосіб продовжується на етапі 308. Інакше, спосіб продовжується на етапі 306. На етапі 306, часові інтервали з B(0) по B(X)+1 низхідної лінії зв'язку PDCH контролюються відносно USF. Відповідно, самий старший нумерований часовий інтервал низхідної лінії зв'язку (максимальний часовий інтервал передачі висхідної лінії зв'язку), який контролюється відносно USF, є часовим інтервалом низхідної лінії зв'язку, відповідним одному з часових інтервалів, старших, ніж молодший нумерований часовий інтервал висхідної лінії зв'язку, який буде використовуватися для передачі висхідної лінії зв'язку терміналом 102 доступу (другим молодшим часовим інтервалом висхідної лінії зв'язку). Спосіб повертається на етап 302 для поновлення контролю часових інтервалів в наступному кадрі. На етапі 308, часові інтервали з B(0) по B(X) 91849 12 низхідної лінії зв'язку PDCH контролюються відносно USF. Відповідно, самий старший нумерований часовий інтервал низхідної лінії зв'язку (максимальний часовий інтервал передачі висхідної лінії зв'язку), там де контролюється USF, є молодшим нумерованим часовим інтервалом висхідної лінії зв'язку, який буде використовуватися для передачі висхідної лінії зв'язку терміналом 102 доступу. Спосіб повертається на етап 302 для поновлення контролю наступного кадру. Фіг. 4 - структурна схема контролера 400 передачі USF відповідно до зразкового варіанта здійснення винаходу. У зразковому варіанті здійснення, контролер 400 передачі USF містить виконуваний код, який працює в контролері 108 в терміналі 102 доступу, для реалізації функціональних блоків, описаних на фіг. 4. Функціональні блоки, описані з посиланням на фіг. 4, однак, можуть бути реалізовані з використанням будь-якої комбінації апаратних засобів, програмного забезпечення і/або апаратно реалізованого програмного забезпечення. До того ж, функції і операцій блоків, описаних на фіг. 4, можуть бути реалізовані в будьякій кількості пристроїв, схем або інфраструктурі. Два або більше функціональних блоків можуть бути інтегровані в одиночному пристрої, а функції, описані як виконувані в будь-якому одиночному пристрої, можуть бути реалізовані за допомогою декількох пристроїв, машинної програми або програмно реалізованих додатків. Контролер 400 передачі USF включає в себе аналізатор 402 часового інтервалу висхідної лінії зв'язку, розпізнавай 404 часового інтервалу з комутацією каналів і блок 406 оцінки USF PDCH. Аналізатор 402 часового інтервалу висхідної лінії зв'язку ідентифікує молодший нумерований часовий інтервал (B(X)) висхідної лінії зв'язку в поточному кадрі висхідної лінії зв'язку, дозволеному для передачі. Розпізнавай 404 часового інтервалу з комутацією каналів визначає, який часовий інтервал висхідної лінії зв'язку в поточному кадрі 204 висхідної лінії зв'язку с часовим інтервалом з комутацією каналів. Блок 406 оцінки PDCH визначає самий старший часовий інтервал низхідної лінії зв'язку, який буде контролюватися, на основі молодшого нумерованого дозволеного часового інтервалу висхідної лінії зв'язку і часового інтервалу з комутацією каналів. Блок 406 оцінки PDCH контролює PDCH у часових інтервалах з B(0) по B(X) низхідної лінії зв'язку, якщо часовий інтервал B(X) висхідної лінії зв'язку є часовим інтервалом з комутацією каналів, і з B(0) по B(X)+1, в іншому випадку. З фіг. 5 по фіг. 15 - структурні схеми кадрів 204 висхідної лінії зв'язку і кадрів 202 низхідної лінії зв'язку для одинадцяти прикладів конфігурацій часового інтервалу. На з фіг. 5 по фіг. 15, часові інтервали з комутацією каналів проілюстровані у вигляді суцільних блоків, невиділені призначені часові інтервали проілюстровані у вигляді заштрихованих одиночною штриховкою блоків, виділені призначені часові інтервали проілюстровані у вигляді заштрихованих подвійною штриховкою блоків, а непризначені блоки проілюстровані у вигляді незаповнених блоків. Часовий інтервал, де PDCH 13 контролюється відносно USF, проілюстрований блоком часового інтервалу, перекритого міткою 502 контролера передачі. Фіг. 5 - структурна схема кадру 204 висхідної лінії зв'язку і кадру 202 низхідної лінії зв'язку для першого прикладу, де другий часовий інтервал (часовий інтервал 1) є часовим інтервалом з комутацією каналів. У першому прикладі, перший часовий інтервал кадру 204 висхідної лінії зв'язку співпадає з четвертим часовим інтервалом 213 (часовим інтервалом 3) кадру 202 низхідної лінії зв'язку, а перехід з прийому на передачу відбувається протягом четвертого часового інтервалу 213 (часового інтервалу 3) в кадрі 202 низхідної лінії зв'язку. Молодший нумерований часовий інтервал, де термінал доступу буде здійснювати передачу протягом відповідного кадру висхідної лінії зв'язку, є другим часовим інтервалом 221 (часовим інтервалом 1). Тому, один з часових інтервалів, старших, ніж молодший часовий інтервал передачі висхідної лінії зв'язку (другий молодший часовий інтервал висхідної лінії зв'язку), є часовим інтервалом 2 212 (B(X)+1)=часовий інтервал 2). Відповідно до зразкової технології моніторингу, призначені часові інтервали PDCH контролюються аж до одного з часових інтервалів, старших, ніж молодший нумерований часовий інтервал передачі. Відповідно, із застосуванням технології моніторингу USF по зразковому варіанту здійснення, USF контролюється в третьому часовому інтервалі 212 (часовому інтервалі 2). Фіг. 6 - структурна схема кадру 202 висхідної лінії зв'язку і кадру 204 низхідної лінії зв'язку для другого прикладу, де другий часовий інтервал (часовий інтервал 1) є часовим інтервалом з комутацією каналів. У другому прикладі, перший часовий інтервал кадру 204 висхідної лінії зв'язку співпадає з четвертим часовим інтервалом 213 (часовим інтервалом 3) кадру 202 низхідної лінії зв'язку, а перехід з прийому на передачу відбувається протягом четвертого часового інтервалу 213 (часового інтервалу 3) в кадрі 202 низхідної лінії зв'язку. Молодший нумерований часовий інтервал, де термінал доступу буде здійснювати передачу протягом відповідного кадру висхідної лінії зв'язку, є другим часовим інтервалом 221 (часовим інтервалом 1). Тому, один з часових інтервалів, старших, ніж молодший часовий інтервал передачі висхідної лінії зв'язку (другий молодший часовий інтервал висхідної лінії зв'язку), є часовим інтервалом 2 212 (B(X)+1)=часовий інтервал 2). Відповідно до зразкової технології моніторингу, призначені часові інтервали PDCH контролюються аж до одного з часових інтервалів, старших, ніж молодший нумерований часовий інтерваї передачі. Відповідно, із застосуванням технології моніторингу USF по зразковому варіанту здійснення, USF контролюється в третьому часовому інтервалі 212 (часовому інтервалі 2). У порівнянні з вимогами поточного стандарту GERAN, четвертий часовий інтервал 213 низхідної лінії зв'язку (часовий інтервал 3) не контролюється у другому прикладі. Фіг. 7 - структурна схема кадру 204 висхідної лінії зв'язку і кадру 202 низхідної лінії зв'язку для третього прикладу, де другий часовий інтервал 91849 14 211 (часовий інтервал 1) є часовим інтервалом з комутацією каналів. У третьому прикладі, перший часовий інтервал кадру 204 висхідної лінії зв'язку співпадає з четвертим часовим інтервалом 213 (часовим інтервалом 3) кадру 202 низхідної лінії зв'язку, а перехід з прийому на передачу відбувається протягом четвертого часового інтервалу 213 (часового інтервалу 3) в кадрі 202 низхідної лінії зв'язку. Молодший нумерований часовий інтервал, де термінал доступу буде здійснювати передачу протягом відповідного кадру 204 висхідної лінії зв'язку, є другим часовим інтервалом 221 (часовим інтервалом 1). Тому, один з часових інтервалів, старших, ніж молодший часовий інтервал передачі висхідної лінії зв'язку, є часовим інтервалом 2 212 (B(X)+1)=часовий інтервал 2). Відповідно до зразкової технології моніторингу, призначені часові інтервали PDCH контролюються аж до одного з часових інтервалів, старших, ніж молодший нумерований часовий інтервал передачі, за винятком того, що часовим інтервалом є часовий інтервал з комутацією каналів. Оскільки часовий інтервал B(X)+1 є часовим інтервалом з комутацією каналів, однак, самим старшим часовим інтервалом PDCH низхідної лінії зв'язку, де контролюється USF, є другий часовий інтервал 211 (часовий інтервал 1). Відповідно, із застосуванням технології моніторингу USF по зразковому варіанту здійснення, USF контролюється у другому часовому інтервалі 211 (часовому інтервалі 1). Фіг. 8 - структурна схема кадру 204 висхідної лінії зв'язку і кадру 202 низхідної лінії зв'язку для четвертого прикладу, де третій часовий інтервал 212 (часовий інтервал 2) є часовим інтервалом з комутацією каналів. У четвертому прикладі, перший часовий інтервал кадру 204 висхідної лінії зв'язку співпадає з четвертим часовим інтервалом 213 (часовим інтервалом 3) кадру 202 низхідної лінії зв'язку, а перехід з прийому на передачу відбувається протягом п'ятого часового інтервалу 214 (часового інтервалу 4) в кадрі 202 низхідної лінії зв'язку. Молодший нумерований часовий інтервал, де термінал доступу буде здійснювати передачу протягом відповідного кадру висхідної лінії зв'язку, є третім часовим інтервалом 221 (часовим інтервалом 2). Тому, один з часових інтервалів, старших, ніж молодший часовий інтервал передачі висхідної лінії зв'язку, є часовим інтервалом З 213 (B(X)+1)=часовий інтервал 2). Відповідно до зразкової технології моніторингу, призначені часові інтервали PDCH контролюються аж до одного з часових інтервалів, старших, ніж молодший нумерований часовий інтервал передачі. Відповідно, із застосуванням технології моніторингу USF по зразковому варіанту здійснення, USF контролюється у другому часовому інтервалі (часовому інтервалі 1) і в четвертому часовому інтервалі 213 (часовому інтервалі 3). Фіг. 9 - структурна схема кадру 204 висхідної лінії зв'язку і кадру 202 низхідної лінії зв'язку для п'ятого прикладу, де перший часовий інтервал 210 (часовий інтервал 0) є часовим інтервалом з комутацією каналів. У п'ятому прикладі, перший часовий інтервал кадру 204 висхідної лінії зв'язку співпадає з четвертим часовим інтервалом 213 15 (часовим інтервалом 3) кадру 202 низхідної лінії зв'язку, а перехід з прийому на передачу відбувається протягом третього часового інтервалу 212 (часового інтервалу 2) в кадрі 202 низхідної лінії зв'язку. Молодший нумерований часовий інтервал, де термінал доступу буде здійснювати передачу протягом відповідного кадру 204 висхідної лінії зв'язку, є першим часовим інтервалом 220 (часовим інтервалом 0). Тому, один з часових інтервалів, старших, ніж молодший часовий інтервал передачі висхідної лінії зв'язку, є часовим інтервалом 1 211 (B(X)+1)=часовий інтервал 1). Відповідно до зразкової технології моніторингу, призначені часові інтервали PDCH контролюються аж до одного з часових інтервалів, старших, ніж молодший нумерований часовий інтервал передачі. Відповідно, із застосуванням технології моніторингу USF по зразковому варіанту здійснення, USF контролюється у другому часовому інтервалі (часовому інтервалі 1). Фіг. 10 - структурна схема кадру 204 висхідної лінії зв'язку і кадру 202 низхідної лінії зв'язку для шостого прикладу, де другий часовий інтервал 211 (часовий інтервал 1) є часовим інтервалом з комутацією каналів. У шостому прикладі, перший часовий інтервал кадру 204 висхідної лінії зв'язку співпадає з четвертим часовим інтервалом 213 (часовим інтервалом 3) кадру 202 низхідної лінії зв'язку, а перехід з прийому на передачу відбувається протягом третього часового інтервалу 212 (часового інтервалу 2) в кадрі 202 низхідної лінії зв'язку. Молодший нумерований часовий інтервал, де термінал доступу буде здійснювати передачу протягом відповідного кадру висхідної лінії зв'язку, є першим часовим інтервалом 220 (часовим інтервалом 0). Тому, один з часових інтервалів, старших, ніж молодший часовий інтервал передачі висхідної лінії зв'язку, є часовим інтервалом 1 211 (B(X)+1)=часовий інтервал 1). Відповідно до зразкової технології моніторингу, призначені часові інтервали PDCH контролюються аж до одного з часових інтервалів, старших, ніж молодший нумерований часовий інтервал передачі. Відповідно, із застосуванням технології моніторингу USF по зразковому варіанту здійснення, USF контролюється у другому часовому інтервалі 211 (часовому інтервалі 1). Фіг. 11 - структурна схема кадру 204 висхідної лінії зв'язку і кадру 202 низхідної лінії зв'язку для сьомого прикладу, де другий часовий інтервал 211 (часовий інтервал 1) є часовим інтервалом з комутацією каналів. У сьомому прикладі, перший часовий інтервал кадру 204 висхідної лінії зв'язку співпадає з четвертим часовим інтервалом 213 (часовим інтервалом 3) кадру 202 низхідної лінії зв'язку, а перехід з прийому на передачу відбувається протягом третього часового інтервалу 214 (часового інтервалу 2) в кадрі 202 низхідної лінії зв'язку. Молодший нумерований часовий інтервал, де термінал доступу буде здійснювати передачу протягом відповідного кадру висхідної лінії зв'язку, є першим часовим інтервалом 220 (часовим інтервалом 0). Один з часових інтервалів, старших, ніж молодший часовий інтервал передачі висхідної лінії зв'язку, є часовим інтервалом 1 211 (B(X)+1)=часовий інтервал 1). Відповідно до зраз 91849 16 кової технології моніторингу, призначені часові інтервали PDCH контролюються аж до одного з часових інтервалів, старших, ніж молодший нумерований часовий інтервал передачі, за винятком того, що часовим інтервалом є часовий інтервал з комутацією каналів. Оскільки часовий інтервал B(X)+1 є часовим інтервалом з комутацією каналів, самим старшим часовим інтервалом PDCH низхідної лінії зв'язку, де контролюється USF, є перший часовий інтервал 210 (часовий інтервал 0). Відповідно, із застосуванням технології моніторингу USF по зразковому варіанту здійснення, USF контролюється в першому часовому інтервалі 210 (часовому інтервалі 0). Фіг. 12 - структурна схема кадру 204 висхідної лінії зв'язку і кадру 202 низхідної лінії зв'язку для восьмого прикладу, де другий часовий інтервал 211 (часовий інтервал 1) є часовим інтервалом з комутацією каналів. У восьмому прикладі, перший часовий інтервал кадру 204 висхідної лінії зв'язку співпадає з четвертим часовим інтервалом 213 (часовим інтервалом 3) кадру 202 низхідної лінії зв'язку, а перехід з прийому на передачу відбувається протягом четвертого часового інтервалу 213 (часового інтервалу 3) в кадрі 202 низхідної лінії зв'язку. Молодший нумерований часовий інтервал, де термінал доступу буде здійснювати передачу протягом відповідного кадру 204 висхідної лінії зв'язку, є другим часовим інтервалом 221 (часовим інтервалом 1). Тому, один з часових інтервалів, старших, ніж молодший часовий інтервал передачі висхідної лінії зв'язку, є часовим інтервалом 2 212 (B(X)+1)=часовий інтервал 2). Відповідно до зразкової технології моніторингу, призначені часові інтервали PDCH контролюються аж до одного з часових інтервалів, старших, ніж молодший нумерований часовий інтервал передачі. Відповідно, із застосуванням технології моніторингу USF по зразковому варіанту здійснення, USF контролюється в першому часовому інтервалі 210 (часовому інтервалі 0) і в третьому часовому інтервалі 212 (часовому інтервалі 2). Фіг. 13 - структурна схема кадру 204 висхідної лінії зв'язку і кадру 202 низхідної лінії зв'язку для дев'ятого прикладу, де перший часовий інтервал 210 (часовий інтервал 0) є часовим інтервалом з комутацією каналів. У дев'ятому прикладі, перший часовий інтервал кадру 204 висхідної лінії зв'язку співпадає з четвертим часовим інтервалом 213 (часовим інтервалом 3) кадру 202 низхідної лінії зв'язку, а перехід з прийому на передачу відбувається протягом третього часового інтервалу 214 (часового інтервалу 2) в кадрі 202 низхідної лінії зв'язку. Молодший нумерований часовий інтервал, де термінал доступу буде здійснювати передачу протягом відповідного кадру 204 висхідної лінії зв'язку, є першим часовим інтервалом 220 (часовим інтервалом 0). Тому, один з часових інтервалів, старших, ніж молодший часовий інтервал передачі висхідної лінії зв'язку, є часовим інтервалом 1 211 (B(X)+1)=часовий інтервал #1). Відповідно до зразкової технології моніторингу, призначені часові інтервали PDCH контролюються аж до одного з часових інтервалів, старших, ніж молодший нумерований часовий інтервал передачі. Відповід 17 но, із застосуванням технології моніторингу USF по зразковому варіанту здійснення, USF контролюється у другому часовому інтервалі (часовому інтервалі 1). Фіг. 14 - структурна схема кадру 204 висхідної лінії зв'язку і кадру 202 низхідної лінії зв'язку для десятого прикладу, де перший часовий інтервал 210 (часовий інтервал 0) є часовим інтервалом з комутацією каналів. У десятому прикладі, перший часовий інтервал кадру 204 висхідної лінії зв'язку співпадає з четвертим часовим інтервалом 213 (часовим інтервалом 3) кадру 202 низхідної лінії зв'язку, а перехід з прийому на передачу відбувається протягом третього часового інтервалу 214 (часового інтервалу 2) в кадрі 202 низхідної лінії зв'язку. Молодший нумерований часовий інтервал, де термінал доступу буде здійснювати передачу протягом відповідного кадру 204 висхідної лінії зв'язку, є першим часовим інтервалом 220 (часовим інтервалом 0). Тому, один з часових інтервалів, старших, ніж молодший часовий інтервал передачі висхідної лінії зв'язку, є часовим інтервалом 1 211 (B(X)+1)=часовий інтервал #1). Відповідно до зразкової технології моніторингу, призначені часові інтервали PDCH контролюються аж до одного з часових інтервалів, старших, ніж молодший нумерований часовий інтервал передачі. Відповідно, із застосуванням технології моніторингу USF по зразковому варіанту здійснення, USF контролюється у другому часовому інтервалі (часовому інтервалі 1). Фіг. 15 - структурна схема кадру 204 висхідної лінії зв'язку і кадру 202 низхідної лінії зв'язку для одинадцятого прикладу, де другий часовий інтервал 210 (часовий інтервал 1) є часовим інтервалом з комутацією каналів. У одинадцятому прикладі, перший часовий інтервал кадру 204 висхідної лінії зв'язку співпадає з четвертим часовим інтервалом 213 (часовим інтервалом 3) кадру 202 низхідної лінії зв'язку, а перехід з прийому на передачу відбувається протягом четвертого часового інтервалу 213 (часового інтервалу 3) в кадрі 202 низхідної лінії зв'язку. Молодший нумерований часовий інтервал, де термінал доступу буде здійснювати передачу протягом відповідного кадру 204 висхідної лінії зв'язку, є другим часовим інтервалом 221 (часовим інтервалом 1). Тому, один з часових інтервалів, старших, ніж молодший часовий інтервал передачі висхідної лінії зв'язку, є часовим інтервалом 2 212 (B(X)+1)=часовий інтервал 2). Відповідно до зразкової технології моніторингу, призначені часові інтервали PDCH контролюються аж до одного з часових інтервалів, старших, ніж молодший нумерований часовий інтервал передачі. Відповідно, із застосуванням технології моніторингу USF по зразковому варіанту здійснення, USF контролюється в першому часовому інтервалі 210 (часовому інтервалі 0) і третьому часовому інтервалі 212 (часовому інтервалі 2). Фахівцям в даній галузі техніки буде зрозуміло, що інформація і сигнали можуть бути представлені з використанням будь-якої з різноманіття різних методик і технологій. Наприклад, дані, інструкції, команди, інформація, сигнали, біти, символи і символи псевдошумової послідовності, які 91849 18 можуть згадуватися протягом всього вищенаведеного опису, можуть бути представлені напругами, струмами, електромагнітними хвилями, магнітними полями або частинками, оптичними полями або частинками, або будь-яким їх поєднанням. Фахівцям, крім того, буде зрозуміло, що різні ілюстративні логічні блоки, модулі, схеми і етапи алгоритмів, описані у зв'язку з варіантами здійснення, розкритими в матеріалах даної заявки, можуть бути реалізовані у вигляді електронних апаратних засобів, комп'ютерного програмного забезпечення або поєднання обох. Щоб ясно проілюструвати цю взаємозамінність апаратних засобів і програмного забезпечення, різні ілюстративні компоненти, блоки, модулі, схеми і етапи були описані вище, як правило, в показниках їх функціональних можливостей. Чи реалізовані такі функціональні можливості у вигляді апаратних засобів або програмного забезпечення, залежить від конкретного застосування і проектних обмежень, що накладаються на всю систему. Кваліфіковані фахівці можуть реалізувати описані функціональні можливості відмінними шляхами для кожного конкретного застосування, але такі реалізаційні рішення не повинні інтерпретуватися як вихід за рамки даного винаходу. Різні ілюстративні блоки, модулі і схеми, описані у зв'язку з варіантами здійснення, розкритими в матеріалах даної заявки, можуть бути реалізовані або виконані за допомогою процесора загального застосування, цифрового сигнального процесора (ЦСП, DSP), спеціалізованої інтегральної схеми (ASIC), програмованої вентильної матриці (FPGA) або інших програмованих логічних пристроїв, дискретної вентильної або транзисторної логіки, дискретних компонентів апаратних засобів або будьякої їх комбінації, сконструйованої, щоб виконувати функції, описані в матеріалах даної заявки. Процесором загального застосування може бути мікропроцесор, але, в альтернативному варіанті, процесор може бути будь-яким традиційним процесором, контролером, мікроконтролером або кінцевим автоматом. Процесор також може бути реалізований у вигляді комбінації обчислювальних пристроїв, наприклад, поєднання ЦСП і мікропроцесора, множини мікропроцесорів, одного або більше мікропроцесорів у сполученні з ЦСП-ядром, або будь-якій іншій такій конфігурації. Етапи способу або алгоритму, описаного у зв'язку з варіантами здійснення, розкритими в матеріалах даної заявки, можуть бути втілені безпосередньо в апаратних засобах, в програмно реалізованому модулі, що виконується процесором, або в комбінації цих двох. Програмно реалізований модуль може знаходитися в пам'яті ОЗП (оперативного запам'ятовуючого пристрою, RAM), флешпам'яті, пам'яті ПЗП (постійного запам'ятовуючого пристрою, ROM), пам'яті ЕІШЗУ (електрично програмованого ПЗП, EPROM), пам'яті ЕСППЗУ (електрично стираного і програмованого ПЗП, EEPROM), регістрах, на жорсткому диску, знімному диску, CD-ROM (ПЗП на компакт-диску) або будьякому іншому виді запам'ятовуючого носія, відомого в даній галузі техніки. Зразковий запам'ятовуючий носій приєднаний до процесора так, що про 19 цесор може зчитувати інформацію з і записувати інформацію на запам'ятовуючий носій. У альтернативному варіанті, запам'ятовуючий носій може бути інтегральним по відношенню до процесора. Процесор і запам'ятовуючий носій можуть знаходитися в ASIC. ASIC може знаходитися в користувацькому терміналі. У альтернативному варіанті, процесор і запам'ятовуючий носій можуть знаходитися у вигляді дискретних компонентів в користувацькому терміналі. Попередній опис розкритих варіантів здійснення наданий, щоб дати будь-якому фахівцеві в даній галузі техніки можливість виготовити або використати даний винахід. Різні модифікації для цих варіантів здійснення будуть очевидні фахівцям в даній галузі техніки, а загальні принципи, визначені в матеріалах даної заявки, можуть бути застосовані до інших варіантів здійснення, не виходячи з суті або об'єму винаходу. Таким чином, даний винахід не є обмеженим варіантами здійснення, показаними в матеріалах даної заявки, але повинен відповідати самому широкому об'єму, що не суперечить принципам і новим ознакам, розкритим 91849 20 в матеріалах даної заявки. Перелік посилальних позицій 104 Базова станція 106 Приймач-передавач 108 Контролер 302 В(Х)=молодший нумерований часовий інтервал передачі висхідної лінії зв'язку (молодший нумерований часовий інтервал передачі висхідної лінії зв'язку, протягом якого термінал доступу буде здійснювати передачу в поточному кадрі висхідної лінії зв'язку) 304 Другий часовий інтервал [B(X)+1] висхідної лінії зв'язку в поточному кадрі висхідної лінії зв'язку є часовим інтервалом з комутацією каналів? 306 Здійснювати моніторинг часових інтервалів з B(O) по B(X)+1 низхідної лінії зв'язку PDCH 308 Здійснювати моніторинг часових інтервалів з B(O) по B(X) низхідної лінії зв'язку PDCH 402 Аналізатор часового інтервалу висхідної лінії зв'язку 404 Розпізнавай часового інтервалу з комутацією каналів 406 Блок оцінки USF PDCH 21 91849 22 23 Комп’ютерна верстка Д. Шеверун 91849 Підписне 24 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
