Захисне укриття

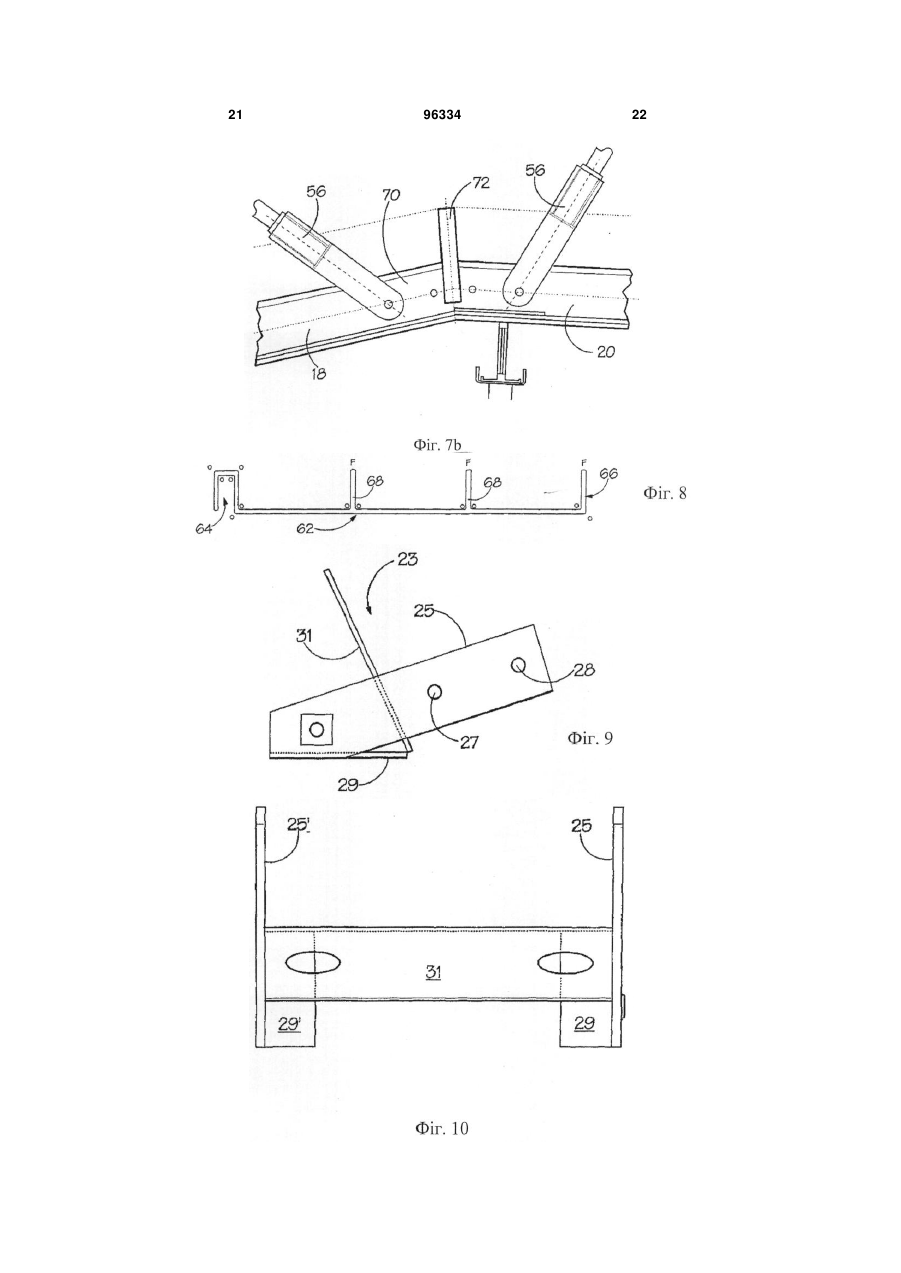

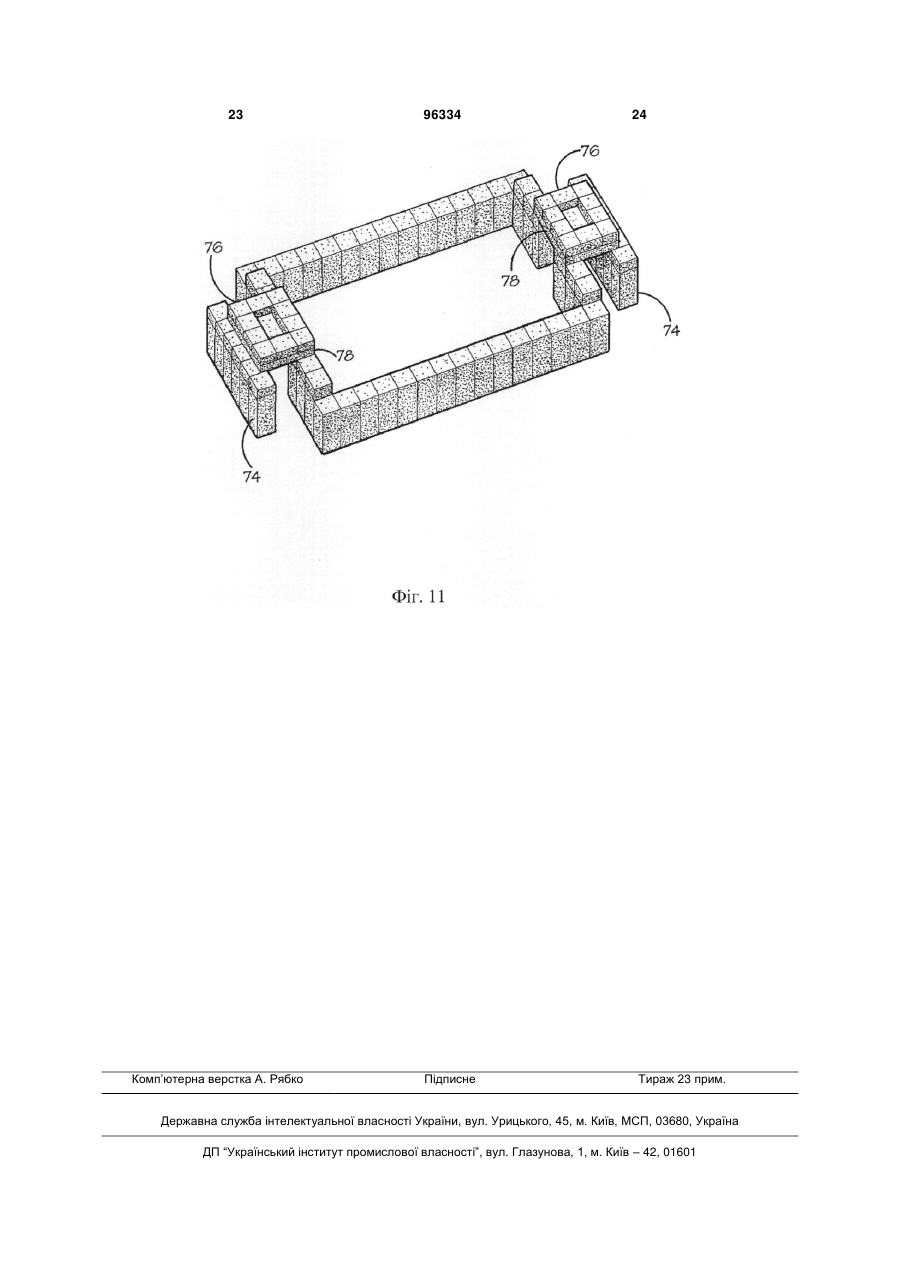

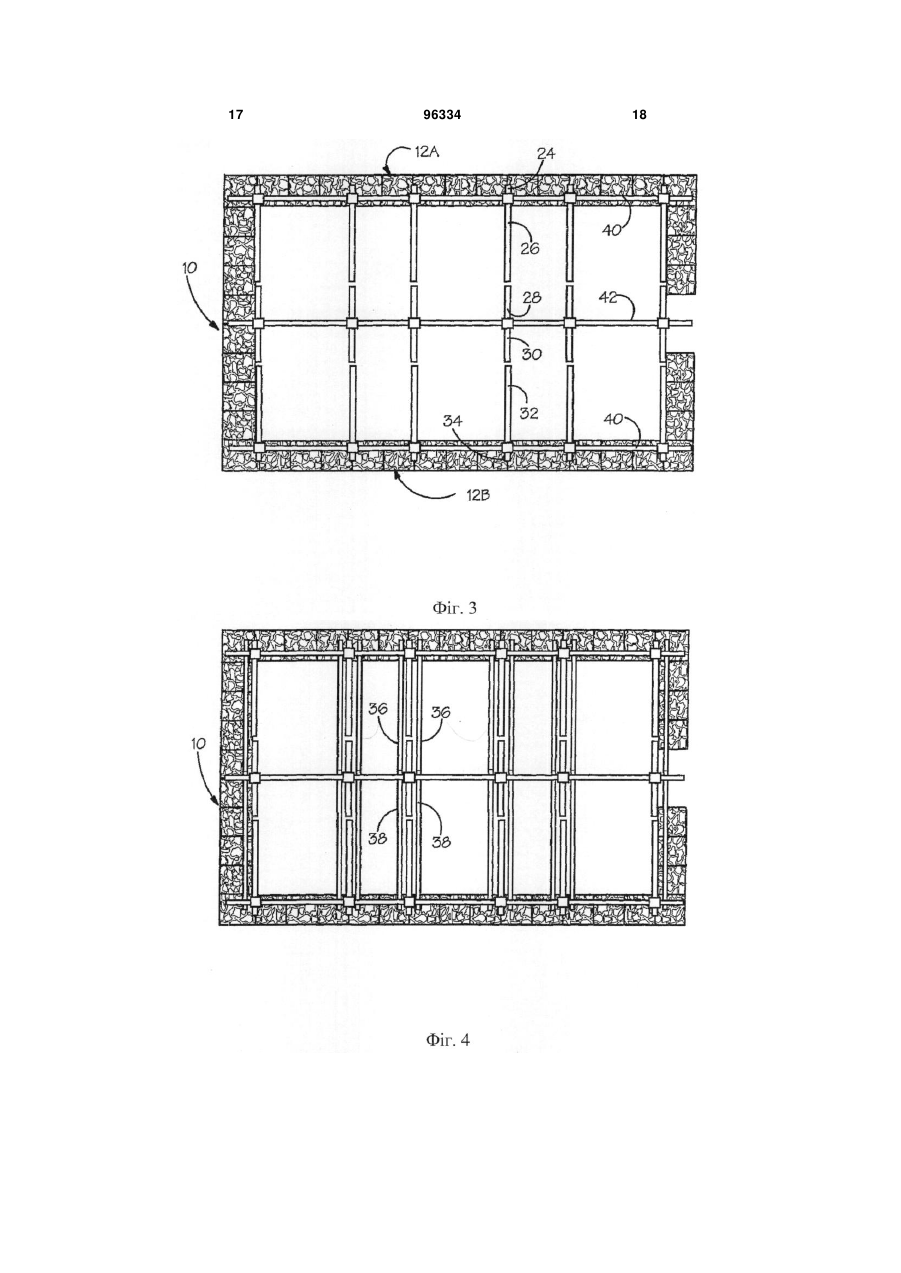

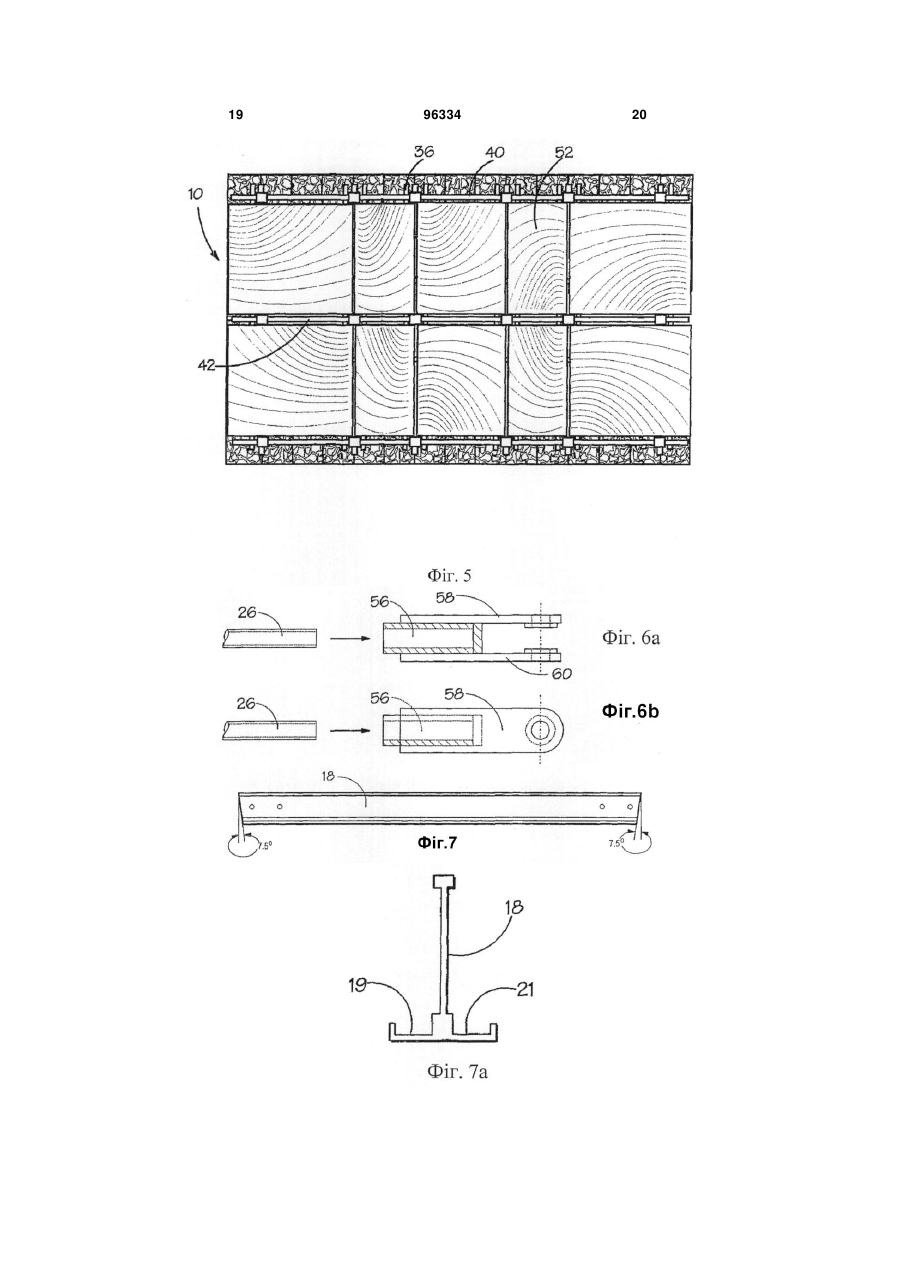

1. Захисне укриття, яке містить: протилежні зовнішні опори (12а, 12b) і конструкцію покриття, що тягнеться між опорами, при цьому конструкція покриття містить множину лоткових елементів, виконаних з можливістю приймати ґрунт, пісок або заповнювальний матеріал, утворюючи внутрішню оболонку для забезпечення першого рівня захисту в конструкції покриття, і лоткові елементи, що підтримуються балками (18, 20, 22), при цьому балки утворюють неглибоку арку упоперек укриття, так що внутрішня висота укриття в центрі і на відстані від протилежних опор більша, ніж висота вказаних опор. 2. Захисне укриття за п. 1, в якому балки є поперечними балками, що простягаються між протилежними зовнішніми опорами. 3. Захисне укриття за п. 1 або 2, в якому балки мають однакову форму і конфігурацію. 4. Захисне укриття за п. 2 або 3, в якому торці поперечних балок нахилені відносно площини, перпендикулярної до подовжньої протяжності кожної з балок. 5. Захисне укриття за п. 4, в якому кут до вказаної площини дорівнює 7,5°. 2 (19) 1 3 96334 4 дження вгору від місця, найближчого до відповідного кінця поперечних балок. 18. Захисне укриття за пп. 15-17, в якому відповідні пари кроквяних ферм виконані з можливістю сходження у вершині на кінці, дистальному до найближчого кінця поперечних балок. 19. Захисне укриття за п. 6, яке додатково містить кроквяні опори, виконані з можливістю підтримання екрана. 20. Захисне укриття за п. 2 або 4, в якому кінці поперечних балок виконані з можливістю бути прийнятими анкерними пристроями, встановленими на протилежних зовнішніх стінах. 21. Захисне укриття за п. 20, в якому анкерні пристрої виконані з можливістю розміщення поперечних балок на відстані одна від одної по довжині укриття, а також з можливістю ефективного з'єднання кожної балки з сусідніми елементами анкерного пристрою і розміщення між ними. 22. Захисне укриття за п. 21, в якому поперечні балки, з'єднані по ширині укриття, з'єднані з використанням зміцнювальних накладок. Даний винахід стосується захисного укриття і, зокрема такого укриття, яке може забезпечити захист в зоні військових дій і яке може бути легко монтоване швидким, безпечним і надійним чином. У той час як виникають різноманітні вимоги до тимчасових або щонайменше швидкоспоруджуваних укриттів, звичайно існує компроміс між рівнем захисту, що представляється укриттям, і швидкістю, надійністю і легкістю, з якими може бути побудована споруда. Такі укриття відомі, і зокрема, з патенту US3206896, в якому розкриті протирадіаційні укриття, що включають попередньо виготовлену конструкцію даху для протирадіаційного укриття, призначеного для індивідуального домашнього встановлення. Конструкція даху покриває укриття, яке утворене множиною вертикальних стінок. Дах містить множину панелей, що поздовжньо простягаються, кожна з яких має множину поперечно рознесених, інтегрально сформованих "Vподібних" каналів, що поздовжньо простягаються, причому кожний з них розташований і підтримується на протилежних кінцях протилежними кінцями стінок із суміжними кінцями вказаних панелей, що мають суміжні кінцеві канали, які збірнорозбірно зачіпляються один з одним. Далі, множина "Т-подібних" підтримуючих балок розташовані між і підтримуються на згаданих вище протилежних боках стінок, причому кожна виконана зі своєю вертикальною частиною, розташованою в поздовжньо опорній взаємодії всередині вказаних каналів на множині панелей для додаткового поздовжнього підтримування вказаних панелей. Т-подібні балки і V-подібні канали мають по суті однакову глибину для утворення в цілому гладкої поверхні, неперервної з верхньою поверхнею вказаних протилежних кінців стінки, а множина взаємозв'язаних стінових елементів з'єднані зі стінками укриття і проходять вгору за панелі для утворення з ними покриття для кріплення матеріалу, який поглинає радіацію. Вказані стінки мають засоби, які прикріпляють стінові елементи до стінок укриття. Засоби мають множину вертикально рознесених рядів отворів для прикріплення стінових елементів до стінок укриття так, що вертикальне виступання стінових елементів над панелями може змінюватися. У патенті US 3008435 розкрита конструкція, яка витримує наслідки ядерних вибухів. Описана бомбостійка конструкція містить обертову і вертикально зміщувану платформу, опори на вказаній платформі, стелю і куполоподібний дах, що спирається на опору. Дах виконаний з поглинаючого гамма-випромінювання матеріалу, покритого зовні відбиваним матеріалом. Платформа підтримує стелю і дах, утворюючи затоплюване укриття. Резервуар, розташований між стелею і дахом для прийому рідини і для захисту внутрішнього простору укриття від радіації. Виїмка під платформою щонайменше дорівнює по глибині висоті опори. Стінки обмежують розміри виїмки. Спіральна напрямна доріжка утворена на внутрішній поверхні стінки. Ролики підтримують платформу на напрямній доріжці. Стаціонарна плита по верху стінки має центральний отвір для укриття, яке оточує кільцеву ділянку на верхній поверхні плити. Основа цієї ділянки є стельовим матеріалом. Кільце, яке проходить вниз на дах, зачіплює вказану ділянку, коли укриття заглиблюється за допомогою переміщуваних вниз роликів по напрямній доріжці. У патенті FR 856983 розкритий пристрій для захисту резервуара від повітряної атаки, особливо короткочасного зберігання рідкого палива в таких резервуарах. Пристрій складається з ряду елементів, переважно залізобетонних балок, належно розміщених по покриттю резервуара. Елементи підтримуються металевою рамою так, що будь-яке відчутне навантаження не передається на покриття. Зв'язок між елементами пристрою і підтримуючою їх рамою такий, що стає можливим передача навантажень як вгору, так і вниз. Крім того, міра захисту, необхідна від укриття, може змінитися згодом, і відомі захисні укриття, забезпечуючи, можливо, відповідний первинний рівень захисту, можуть не відповідати обставинам, в яких потрібна менша або велика міра захисту. Задачею винаходу є створення захисного укриття, що має переваги в порівнянні з відомими захисними укриттями. Як буде зрозуміло з подальшого опису, зразки укриття, що втілює даний винахід, можуть бути швидко і, що важливо, надійно споруджені способом, що вимагає мінімальної кількості персоналу і, що найголовніше, таким способом, що кожний окремий елемент конструкції може бути видалений і піднятий однією рукою. Крім того, всі окремі елементи можуть з користю мати такий розмір, щоб вони були легкотранспортованими в плоскоупакованому незібраному вигляді на піддоні, як наприклад піддоні з розмірами 2 метра × 2,2 метра. 5 Як буде зрозуміло, згідно з винаходом пропонується захисне укриття, що містить протилежні зовнішні опори і конструкцію покриття, що тягнеться між ними, при цьому конструкція покриття містить множину лоткових елементів, виконаних з можливістю приймати ґрунт, пісок або заповнювальний матеріал, визначаючи внутрішню оболонку для забезпечення першого рівня захисту в конструкції покриття, і лоткові елементи виконані з можливістю підтримування балками, при цьому балки виконані з можливістю визначати неглибоку арку упоперек укриття, так що внутрішня висота укриття в центрі і вдалині від протилежних опор більша, ніж висота вказаних опор. Для того, щоб сприяти швидкому і надійному утворенню такої неглибокої арочної конструкції, несучі балочні елементи переважно являють собою балки однакових форми і конфігурації, а їх торці нахилені або скошені відносно площини, перпендикулярної до подовжньої протяжності кожної з балок. Кут до вказаної площини переважно дорівнює 7,5°. Як додаткова перевага кінці поперечних балок, які виконані з можливістю підтримання бічними стінками, виконані з можливістю бути прийнятими анкерними пристроями. Вертикальний елемент поперечних балок переважно включає в себе частини для розміщення в них зміцнювальних накладок, щоб підтримувально з'єднувати балки. Переважно також, щоб ці частини в балках були у вигляді жолобів з контрольованим допуском. Переважне скріплення поперечних балок зміцнювальними накладками, таким чином, створює міцну безперервну балку покриття. Анкерні пристрої переважно служать для розташування поперечних балок на відстані одна від одної по довжині укриття і виконані з можливістю того, щоб кожна поперечна балка була ефективно і надійним чином з'єднана з сусідніми елементами анкерного пристрою і вставлена між ними. З іншого боку, як можна вважати, кожний елемент анкерного пристрою ефективно і надійно з'єднаний з сусідніми поперечними балками і вставлений між ними. У будь-якому випадку елементи анкерного пристрою завдяки їх надійному з'єднанню з поперечними балками покриття забезпечують жорстку опорно-несучу конструкцію, яка тягнеться по довжині верхньої поверхні стін укриття, і при цьому об'єднуються, щоб ефективно визначати перемичкову балку, що тягнеться по довжині стіни. Така жорстка несуча конструкція, забезпечена взаємоз'єднуваними елементами анкерного пристрою, служить для визначення вищевказаної перемичкової балки таким чином, що якщо зовнішня стіна зазнає пошкодження або її цілісність будь-яким чином зазнає ризику, жорсткість і стійкість загальної конструкції покриття можуть залишатися незайманими, переважно служачи збереженню конструкції покриття на місці, незважаючи на будь-яке таке пошкодження стіни (стін). Конструкція згідно з винаходом може переважно включати в себе другий шар, що поперечно тягнеться, розташований на відстані від лоткових 96334 6 елементів і виконаний з можливістю визначати передвибуховий екран. Передвибуховий екран переважно розташований на відстані близько 1 метра від первинного шару, утвореного лотковими елементами і шаром ґрунту, піску або заповнювача. Лоткові елементи переважно являють собою ряд взаємоз'єднаних однакових лоткових елементів, що мають взаємоз'єднувальні зачіплювані частини на своїх протилежних кінцях. Як додаткова конструктивна особливість частини конструкції покриття, забезпечені над шаром ґрунту, піску або заповнювача, можуть бути переважно утворені з взаємоз'єднаних металевих штанг, наприклад таких, як штанги будівельних лісів. Такі штанги виконані з можливістю забезпечити кроквяні ферми і кроквяні штанги в межах загальної конструкції покриття. Як один приклад передвибуховий екран може містити фанерні щити товщиною 19 мм. Як слід зрозуміти з вищевикладеного і з нижченаведеного опису, винахід є особливо корисним, оскільки конструкція покриття може бути легко утворена на габіонах, які виконані з можливістю утворювати протилежні стіни укриття. При цьому габіон має ящикову конструкцію, виконану з можливістю наповнення наповнювальним матеріалом для утворення будівельного блоку, причому ящикова конструкція містить стінку або стінки щонайменше частково обмежені відкритою робочою сіткою, і облицювальний матеріал, прилеглий до внутрішнього боку вказаної відкритої робочої сітки для здійснення можливості наповнення ящика подрібненим матеріалом, який проходив би через відкриту робочу сітку, якби не присутність облицювального матеріалу. Стінові конструкції можуть бути утворені з будівельних блоків, як наприклад тих, які є предметом Європейського патенту 0466726. Потім можна швидко і надійно побудувати повне захисне укриття в тому вигляді, в якому воно потрібно, і способом, що відповідає рівню зустрічної небезпеки і рівню необхідного захисту. Наприклад після того, як габіони вміщені на місце для утворення стін укриття, конструкція покриття може бути легко і надійно утворена при потребі в мінімальній кількості персоналу і - завдяки використанню описаних тут збірних елементів конструкційно жорстким і надійним чином, з тим щоб спочатку забезпечити основний рівень захисту від вибухів за допомогою поперечних балок і міжлежачих послідовно з'єднаних лотків, детальніше описаних тут, і забезпеченого на них шару ґрунту, піску або іншого заповнювача. Рівень захисту може бути додатково посилений введенням передвибухового екрана, який і в цьому випадку може бути споруджений швидким, ефективним і надійним чином в тому вигляді, як він потрібний, і в тих випадках, коли він необхідний. У такому випадку може бути успішно забезпечена міра захисту, що адаптується за допомогою укриття, що втілює в собі даний винахід. 7 Надалі винахід додатково описується лише як приклад з посиланням на супроводжуючі креслення, на яких: Фіг.1 - вигляд в розрізі захисного укриття згідно з варіантом здійснення даного винаходу; Фіг.1а - вигляд збоку, що показує додаткові подробиці з'єднувальної конструкції для кроквяних ферм і опор захисного укриття на Фіг.1; Фіг.1b - вигляд збоку, що показує ще більші додаткові подробиці про кроквяні ферми і опори захисного укриття на Фіг.1; Фіг.2 - вигляд зверху захисного укриття, показаного на Фіг.1; Фіг.3 - додатковий вигляд зверху, що показує додаткові подробиці про захисне укриття на Фіг.1; Фіг.4 - додатковий вигляд зверху, що показує ще більш додаткові подробиці про укриття на Фіг.1; Фіг.5 - вигляд зверху, що показує додаткові подробиці про укриття на Фіг.1 і, зокрема передвибухові екрани, укладені на його конструкцію покриття; Фіг.6а і 6b - показують з'єднувальні елементи для з'єднання кроквяних ферм в конструкції покриття з поперечними балками конструкції покриття; Фіг.7 - вигляд збоку поперечної балки конструкції на Фіг.1 і Фіг.7а - вигляд в поперечному розрізі такої балки; Фіг.7b - вигляд збоку, на якому показані ще більш детально кроквяні ферми і опори захисного укриття на Фіг.1; Фіг.8 - вигляд збоку лоткового елемента, який в свою чергу утворює частину конструкції покриття, показаної на Фіг.1, але на якій він невидимий; Фіг.9 - вигляд збоку конструкції елемента анкерного пристрою для балки покриття згідно з варіантом здійснення даного винаходу; Фіг.10 - вигляд зверху елемента анкерного пристрою для балки покриття, показаного на Фіг.9; і Фіг.11 - вигляд в перспективі несучих протилежних стін і віддалених стін захисного укриття. На Фіг.1 показаний вигляд в розрізі захисного укриття (10) згідно з варіантом здійснення даного винаходу. Укриття (10) забезпечене протилежними бічними стінами (12а), (12b), утвореними з встановлених в одну лінію габіонів, на яких підтримується конструкція покриття згідно з винаходом. У показаному варіанті конструкція покриття містить пару паралельних подовжніх балок (14), (16), що простягаються по довжині укриття (10) і паралельних протилежним стінам (12а), (12b). Конструкція з поперечних балок, що містить три подовжених, послідовно з'єднані поперечні балки (18), (20), (22), підтримується на подовжніх балках (14), (16) і простягаються перпендикулярно до них по ширині укриття (10), з тим щоб підтримуватися частково на верхній поверхні протилежних стін (12а), (12b). Кожна з поперечних балок (18), (22), яка підтримується на верхній поверхні кожної з протилежних стін (12а), (12b), виконана з можливістю вхо 96334 8 дити в зачеплення з елементом (23) анкерного пристрою для балок покриття. У доповнення до забезпечення надійної опори для конструкції з поперечних балок (18), (20), (22) покриття на протилежних стінах (12а), (12b) такі елементи (23) анкерного пристрою для балок покриття виконані також з можливістю взаємно з'єднуватися за допомогою їх з'єднання з їх відповідними поперечними балками (18), (22) покриття, з тим щоб забезпечити жорстку і надійну конструкцію з перемичкових балок, що тягнеться повздовж стін (12а), (12b). Форма і конфігурація, а також конструктивні особливості кожного з елементів (23) анкерного пристрою для балок перекриття будуть детальніше показані нижче з посиланням на Фіг.9 і 10. Як показано на Фіг.1, кожна поперечна балка (18), (20), (22) розташована під незначним кутом до її сусідньої балки, так що при послідовному з'єднанні балок так, як показано на Фіг.1, конструкція з поперечних балок (18), (20), (22) утворює неглибоку арку, що тягнеться між протилежними бічними стінами (12а), (12b). Як буде зрозуміло з подальшого опису нижче з посиланням на Фіг.7, кожний торець кожної поперечної балки (18), (20), (22) має невеликий кут переважно порядку 7,5° - до площини, перпендикулярної до подовжньої протяжності балки, так що при стиковці відповідних торців поперечних балок (18), що послідовно з'єднуються, (20), (22) легко утворюється неглибока арка при відповідній конфігурації. Наявність такої неглибокої арки переважно забезпечує відповідну внутрішню висоту захисного укриття, при цьому переважно обмежуючи висоту, до якої повинні бути забезпечені несучі протилежні стіни (12а), (12b), і таким чином, також товщину, до якої повинні бути забезпечені такі стіни (12а), (12b). Завдяки такій ретельно продуманій конструкції конструктивних елементів покриття, показаного на Фіг.1, конструкція покриття може бути створена способом, при якому можна однією рукою підіймати кожний окремий елемент і поводитися з ним. Відповідні пари кроквяних ферм (24), (26); (28), (30); (32), (34) простягаються вгору від конструкції з поперечними балками (18), (20), (22) і від місць поблизу кінців поперечних балок (18), (20), (22). У показаному прикладі кроквяні ферми виконані у вигляді металевих штанг, при цьому кінці кожної відповідної пари (24), (26); (28), (30); (32), (34) штанг кроквяних ферм, віддалені від конструкції з поперечних балок (18), (20), (22), з'єднані разом або безпосередньо, або через додаткові елементи конструкції покриття, що описуються нижче. Відповідна пара кроквяних ферм (24), (26); (28), (30); (32), (34) служить для підтримки кроквяних штанг (36), (38), які показаним чином поперечно простягаються через верхню частину конструкції покриття в укритті (10). Зовнішні кінці кроквяних штанг (36), (38) з'єднані з карнизними штангами (40), які подовжньо простягаються вздовж конструкції покриття в укритті (10) і в напрямі, паралельному протилежним стінам (12а), (12b). 9 Внутрішні кінці кроквяних штанг (36), (38) з'єднані з центральною гребеневою штангою (42), яка в показаному прикладі може являти собою трубу для будівельних лісів і яка служить для визначення верхньої протяжності конструкції покриття в укритті (10). Як і у випадку з карнизними штангами (40), гребенева штанга (42) тягнеться подовжньо по довжині укриття (10) і паралельно протилежним зовнішнім стінам (12а), (12b) і подовжнім балкам (14), (16). Як додаткова конструктивна особливість можуть бути додані розсувні внутрішні стояки (44), (46), з тим щоб забезпечити внутрішню опору для подовжніх балок (14), (16). Хоча показаний варіант конструкції покриття призначений для опори на зовнішню стіну з габіонів, однак, якщо нею могла забезпечуватися недостатня підтримка, то всередині стінової конструкції також могли бути розміщені розсувні стояки (48), (50), з тим щоб забезпечити відповідну опору для показаної конструкції покриття. Як буде детальніше описано нижче, кроквяні штанги (36), (38) і самі зовнішні кроквяні ферми (24), (34) служать для забезпечення опори для передвибухового екрана (52), який в показаному варіанті може бути утворений з фанерних щитів. На Фіг.1а детальніше показаний вигляд збоку місця перетину гребеневої штанги (42), кроквяних штанг (36), (38) і кроквяних ферм (28), (30). Подібним же чином на Фіг.1b детальніше показаний вигляд збоку місця перетину карнизної штанги (40), кроквяної штанги (38) і кроквяних ферм (32), (34). Для завершення конструкції і придання їй деякої атмосферозахищенності додане зовнішнє покриття (54) з покрівельної тканини, яке може бути прикріплене до зовнішніх поверхонь протилежних стін (12а), (12b). Як буде зрозуміло з Фіг.1, в показаному варіанті захисного укриття (10) конструкція покриття ефективно утворює двооболонкову структуру, в якої передвибуховий екран оснащується фанерними щитами як перша зовнішня оболонка, а друга, але трохи більш захисна і жорстка, внутрішня оболонка оснащується лотковими секціями (які поперечно простягаються див. Фіг.8), які об'єднуються для утворення поверхні в площинах кожної з поперечних балок (18), (20), (22) і на яких розташований ґрунт, пісок або інший заповнювач, як наприклад показаний стрілкою А на Фіг.1. Передвибуховий екран, забезпечений фанерними щитами (52), має відповідну товщину, щоб витримати вибух, наприклад прибуваючих мінометних снарядів, і продукти будь-якого такого вибуху потім переважно поглинаються шаром (18) ґрунту, піску або заповнювача, розташованим на лотках конструкції покриття, з тим щоб підтримувати загальну цілісність внутрішнього шару конструкції покриття і забезпечувати відповідний рівень захисту персоналу, що знаходиться всередині споруди. Відстань між передвибуховим екраном (52) і шаром (80) ґрунту, піску або заповнювача переважно становить порядку 1 метра, з тим щоб забезпечувати відповідну вибухостійкість. 96334 10 На Фіг.2 показаний вигляд зверху захисного укриття на Фіг.1, але при цьому показана лише його конструкція з поперечних балок (18), (20), (22). Як буде зрозуміло, хоча на вигляді в розрізі на Фіг.1 була показана тільки одна конструкція з поперечних балок (18), (20), (22), використовується множина таких конструкцій, поперечно і паралельно що простягаються і розташованих по довжині укриття (10). Суміжні поперечні балки (18), (22) розділені але надійно приєднані елементами анкерного пристрою для балок, які детальніше описуються нижче і розташування суміжних пар яких показано стрілками (23) на Фіг.2. Хоча це і не видно на Фіг.2, ряд алюмінієвих лотків встановлений між кожною парою поперечних балок (18), (20), (22), показаних на Фіг.2, і кожна з цих балок має в перерізі форму оберненої букви "Т", з тим щоб забезпечити виступи, на які встановлюють лотки. Точна конфігурація такого лотка в його одному прикладі детальніше описується нижче в зв'язку з Фіг.8. Оскільки ряд взаємоз'єднаних лотків, розташованих між кожною парою поперечних балок (18), (20), (22), виконаний з можливістю прийому шару ґрунту, піску і іншого заповнювача, то виявилося переважним вміщувати шар геотканини на лотки до утворення шару ґрунту, піску або заповнювача. До поперечних балок геотканину переважно прикріпляють затискачами або взагалі прикріпляють будь-яким відповідним чином. Такий шар геотканини (не показаний на кресленнях) служить для запобігання проникненню піску через конструкцію покриття і в приміщення, що здійснюється захисним укриттям, і додатково служить для посилення цілісності шару ґрунту, піску або заповнювача у випадку пошкодження будь-якого одного або більшої кількості несучих лотків. Фіг.2 крім того, дає ясне уявлення про конкретні розміри захисної споруди, показаної в розрізі на Фіг.1. На Фіг.3 показаний вигляд зверху, схожий з виглядом зверху на Фіг.2, але в цьому випадку показана тільки конструкція з кроквяних ферм (24), (26), (28), (30), (32), (34), розташована вздовж гребеневої штанги (42) і карнизних штанг (40). І тут, як і у випадку з конструкцією з поперечних балок (18), (20), (22), детальніше показаної на Фіг.2, конструкція з кроквяних ферм (24), (26), (28), (30), (32), (34) повторюється по довжині захисного укриття (10). Що стосується Фіг.4, то знов показані кроквяні ферми, гребенева штанга і карнизні штанги, але тепер в комбінації з кроквяними штангами (36), які відповідними парами простягаються упоперек конструкції покриття в захисному укритті (10) з кожного боку ряду кроквяних ферм. Для завершеності на Фіг.5 показаний передвибуховий екран (52), утворений фанерними листами, при цьому потрібно помітити, що в показаному варіанті виконання застосовані фанерні листи товщиною 19 мм в спробі забезпечити вибух прибуваючих мін і т.п. 11 На Фіг.6а і 6b показані вигляди з частковим розрізом і зверху з'єднувальних елементів (не показані на Фіг.1), які служать для того, щоб дозволити з'єднання кроквяних ферм з конструкцією з поперечних балок (18), (20), (22). Цей варіант виконання показаний відносно кроквяної ферми (26), як наприклад тієї, яка показана на Фіг.1, і кожний з'єднувальний елемент містить глухий отвір (56), виконаний з можливістю прийому в себе кінця кроквяної ферми (26), при цьому кінець з'єднувального елемента, віддалений від глухого отвору (56), забезпечений двома перфорованими лапками (58), (60), за допомогою яких з'єднувальний елемент може бути скріплений болтом з конструкцією з поперечних балок (18), (20), (22), показаної на Фіг.1. На Фіг.7 показаний вигляд збоку однієї з трьох поперечних балок (18), (20), (22), показаних на Фіг.1. На Фіг.7а показаний вигляд в поперечному розрізі балки (18) на Фіг.7, як наприклад застосована як одна з поперечних балок (18), (20), (22) покриття, показаних на Фіг.1. На Фіг.7а ясно показаний перетин кроквяної ферми (18) в формі оберненої букви "Т" з виступаючими убік опорними частинами (19), (21), які виконані з можливістю входити в зіткнення з бічними частинами кожного з лотків з піском, ґрунтом або заповнювачем, що детальніше описуються тут як частина конструкції покриття. Як буде зрозуміло, кожний торець поперечної балки (18) має похилу або скошену форму і переважно утворює кут в 7,5° до площини, перпендикулярної до подовжньої протяжності кожної поперечної балки. Як буде зрозуміло з посиланням знов на Фіг.1, раніше з'єднані поперечні балки (18), (20), (22) служать для утворення неглибокої арки, і нахилені/скошені торці кожної з балок (18), (20), (22), детально показані на Фіг.7, служать для полегшення утворення такої неглибокої арки і таким способом, щоб при необхідності кожна з балок (18), (20), (22) могла бути замінена іншою балкою. Таким чином, надійна конструкція може бути утворена ефективним і швидким способом, оскільки не потрібний пошук положення кожної з поперечних балок (18), (20), (26). На Фіг.7 показані також отвори, в які вставляють болти для послідовного з'єднання поперечних балок (18), (20), (22) за допомогою зміцнювальних накладок або зв'язних елементів і, крім того, для приєднання кроквяних ферм (26), (28), (30), (32), показаних на Фіг.1. На Фіг.7b детальніше показаний вигляд збоку зразкової зміцнювальної накладки (70), до якої прикріпляють з'єднувальні елементи, що містять глухі отвори (56) і показані на Фіг.6а і 6b, і конструкції з поперечних балок (18), (20), (22). До зміцнювальної накладки (70) може бути прикріплена необов'язкова маркувальна планка для вирівнювання зміцнювальної накладки з балками. На Фіг.8 показаний вигляд збоку одного (62) з множини лотків, які розташовані між кожною парою паралельних конструкцій з поперечних балок (18), (20), (22), як це краще усього показано на 96334 12 Фіг.2, з тим щоб приймати на себе ґрунт, пісок або заповнювач і забезпечувати необхідний рівень захисту від шрапнелі і т.п. Як буде зрозуміло, кожна з поперечних балок (18), (20), (22) має сама поперечний перетин в формі оберненої букви "Т", так що кожна пара сусідніх балок утворює виступи, між якими можуть бути встановлені подовжені лотки. Як і у випадку з поперечними балками (18), (20), (22), які послідовно простягаються по ширині укриття (10), лотки (26) виконані з можливістю послідовного з'єднання, простягаючись по ширині укриття (10) і, звичайно, між відповідними паралельними конструкціями з поперечних балок (18), (20), (22), при цьому відповідні кінці лотків забезпечені взаємодіючими зачіплюваними частинами (64), (66). Як буде зрозуміло з Фіг.8, коли два або більша кількість лотків (62) взаємно з'єднані, виступаюча вгору зачіплювана частина (66) одного лотка входить в гакоподібну частину (64) сусіднього лотка, послідовно з'єднаного з ним. І в цьому випадку такі конструктивні елементи особливо корисні в тому, що дозволяють швидко і до того ж надійно утворювати міцну, але легку конструкцію покриття для укриття. Конструкція кожного з лотків може бути додатково посилена введенням ребер (68), що поперечно простягаються, з тим щоб забезпечити вигиностійкість до будь-якого вибуху, який міг статися поблизу передвибуховогоекрана, а також щоб сприяти стабілізації маси ґрунту, що є на них, піску або заповнювача. На Фіг.9 детальніше показаний один з елементів (23) анкерного пристрою для балок покриття, показаних раніше в зв'язку з Фіг.1. На Фіг.9 показаний вигляд збоку елемента (23) анкерного пристрою для балок покриття, як наприклад встановленого на зовнішній стіні (12а) на Фіг.1 і що містить пари опорних пластин (які горизонтально простягаються на Фіг.9 показана одна (29) з них), від яких тягнеться похила наставна пластина (32), що тягнеться вгору і під кутом нахилу так, як показано на Фіг.9, але також що тягнеться, як додатково показано на Фіг.10, по довжині елемента (23) анкерного пристрою для балок покриття. На кожному кінці елемента (23) анкерного пристрою для балок покриття при вертикальній орієнтації приварена пара кінцевих пластин, з яких одна пластина (25) показана на Фіг.9. Кожна кінцева пластина (25) включає в себе пару розташованих на одній лінії отворів (27), виконаних для з'єднання елемента (23) анкерного пристрою для балок покриття з, наприклад поперечною балкою (18), показаною на Фіг.1, і, зокрема з зв'язаними з нею болтами і зміцнювальними планками. На Фіг.10 на вигляді зверху детально показаний варіант виконання елемента (23) анкерного пристрою для балок покриття згідно з даним винаходом. Як буде зрозуміло, при використанні в конструкції на Фіг.1 множина елементів (23) анкерного пристрою для балок покриття розташовані бік об 13 бік і з прикріпленням кожної бічної пластини (25), і (25 ) до поперечної балки (18) покриття. Таким чином, кожний з двох сусідніх елементів (23) анкерного пристрою для балок покриття з'єднаний із загальною поперечною балкою (18) покриття і ефективно розділений нею, так що по довжині верхньої частини стіни (12а) забезпечується безперервна перемичкова балка, визначена за допомогою взаємоз'єднаних елементів (23) анкерного пристрою для балок покриття і рознесених поперечних балок (18) покриття. Як показано на Фіг.11, дверний отвір захисного укриття може знайти додатковий захист за допомогою створення однієї або більшої кількості стін (74), що знаходяться на відстані, розташованого зовні дверям укриття і утвореного з, наприклад семи бастіонних блоків, при цьому передбачений навіс (76) для такої конструкції покриття, який тягнеться між укриттям і стіною, що знаходиться на відстані і який може містити кошикову конструкцію (78), на яку вміщені менші габіонні блоки з піском, що знаходиться в них. 96334 14 Потім над габіонними блоками, що підтримуються кошиком, які забезпечують захисний навіс (76) для такої конструкції покриття до дверного отвору для захисного укриття, може бути забезпечене продовження передвибухового шару, з тим щоб розповсюдити рівень захисту, що здійснюється конструкцією покриття для загальної внутрішньої зони захисного укриття, на зону дверного отвору укриття. Звичайно, необхідно зрозуміти, що перед вибуховий шар може бути утворений з будь-якого відповідного матеріалу, як і конструкція для підтримки шару ґрунту, піску або заповнювача. Однак, сплав, передбачений для показаного варіанта здійснення винаходу, виявляється особливо переважним в зв'язку з його співвідношенням вага/міцність. Як також буде зрозуміло, конструктивні елементи описаного тут захисного укриття можуть бути поставлені в незібраному плоскоупакованому вигляді для подальшого збирання. 15 96334 16 17 96334 18 19 96334 20 21 96334 22 23 Комп’ютерна верстка А. Рябко 96334 Підписне 24 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
