Захисне укриття для рослин і його тонкостінна оболонка

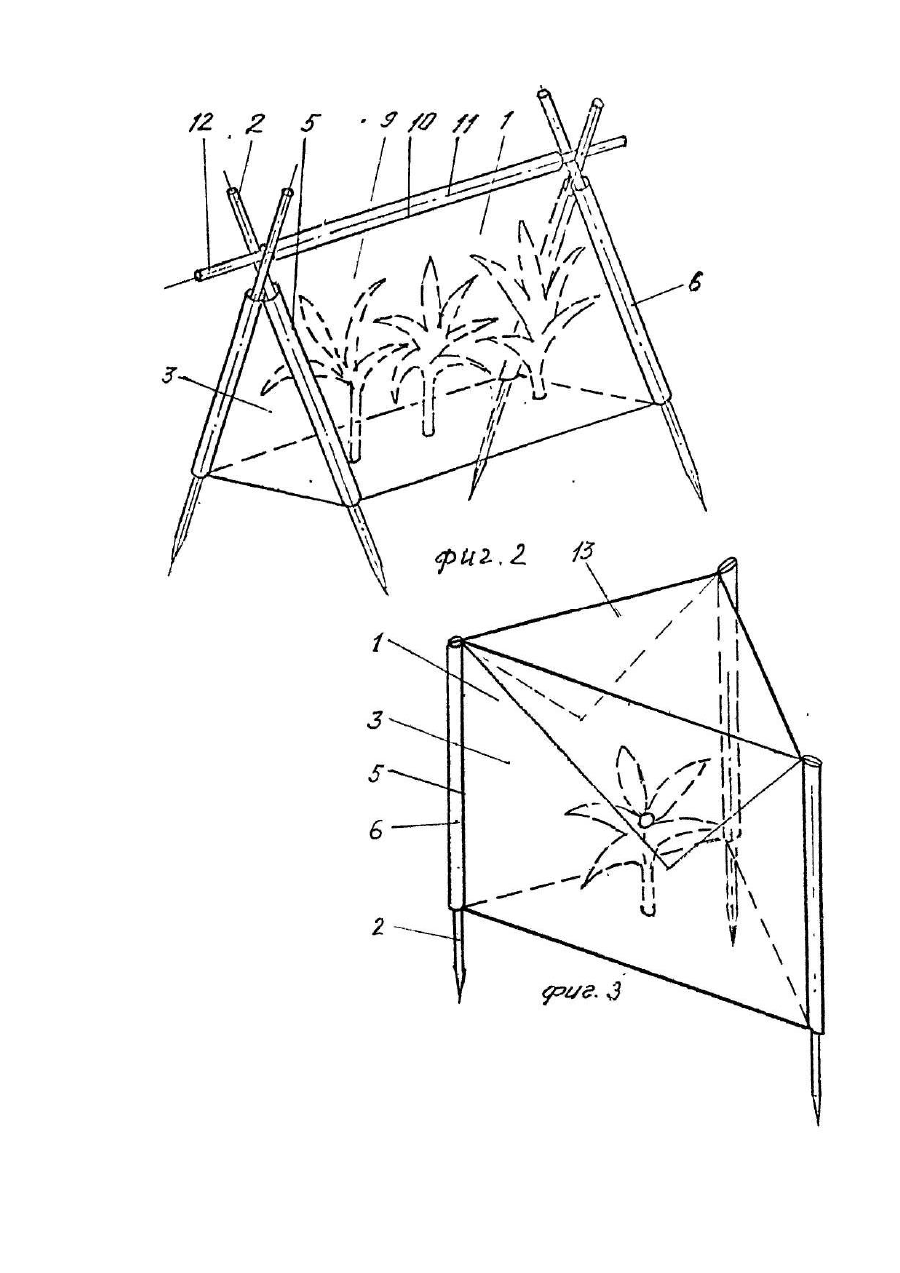

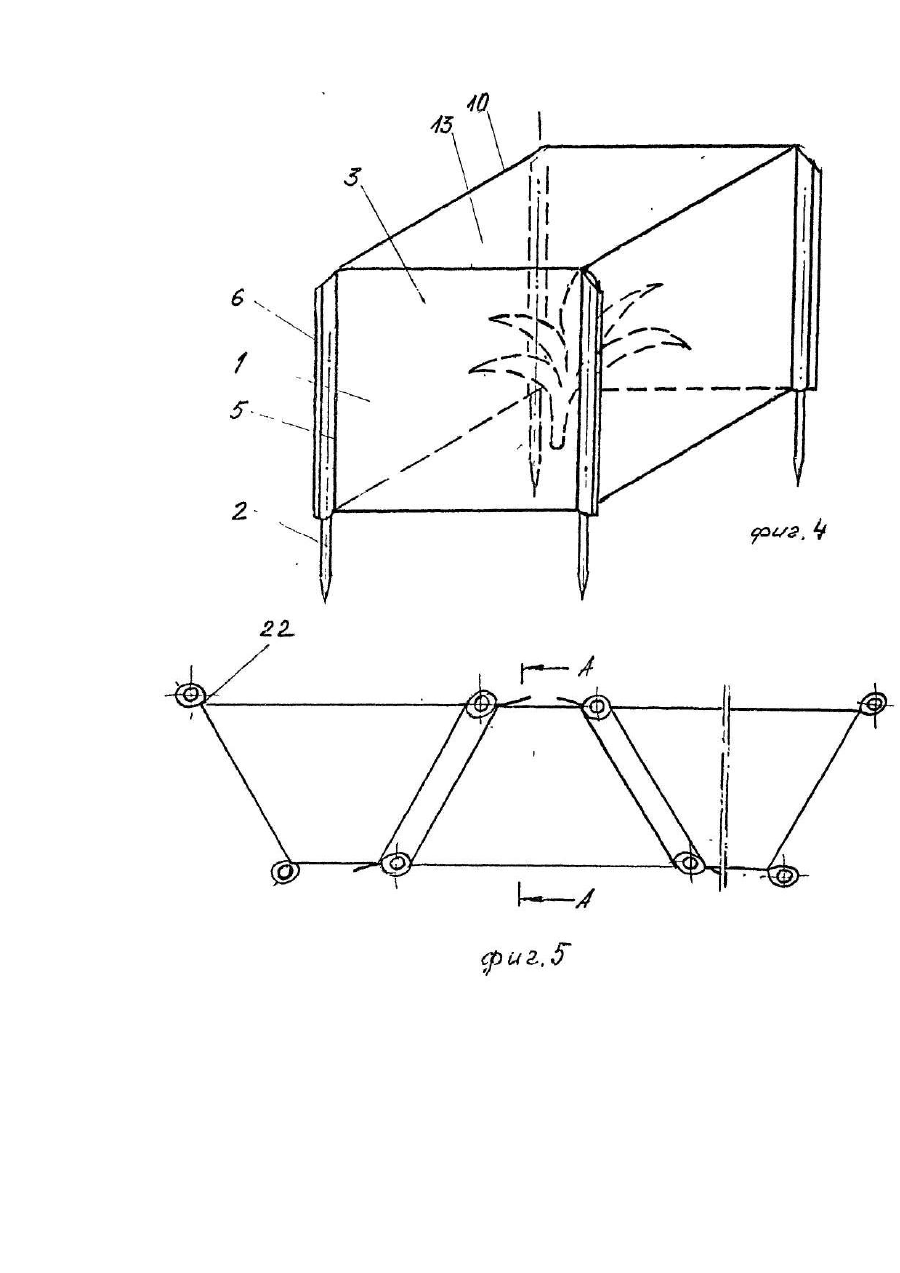

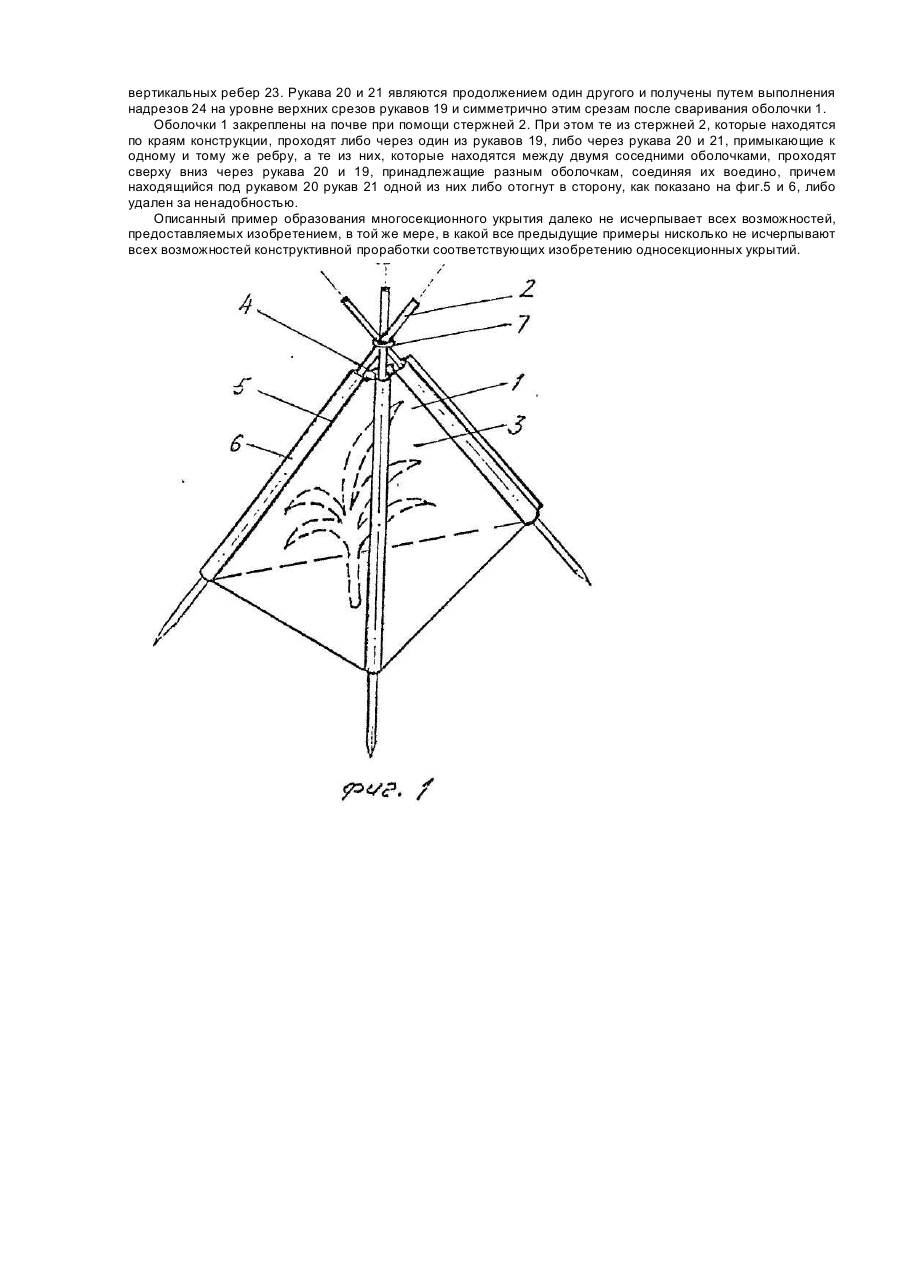

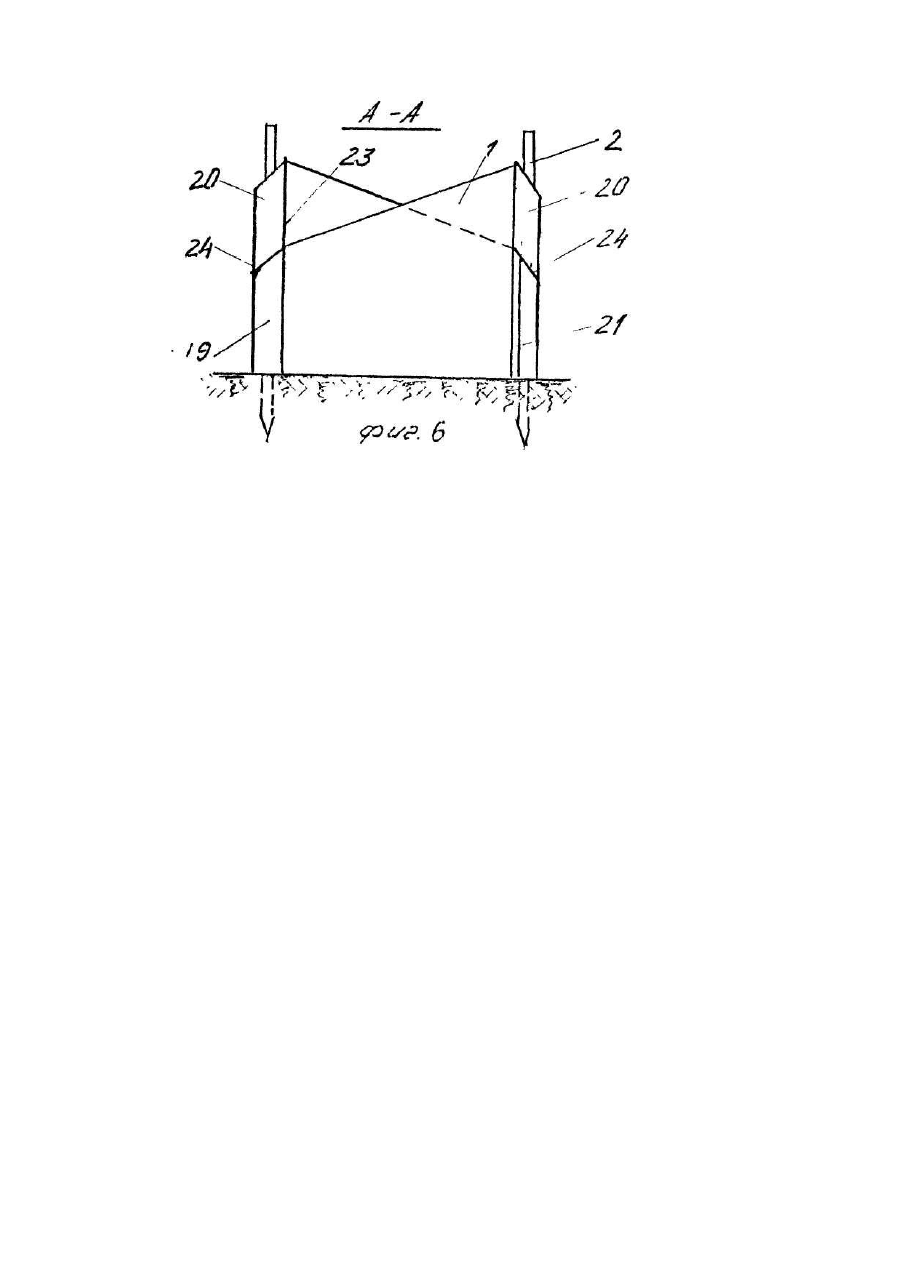

Изобретение относится к укрытиям, предназначенным для защиты молодых растений от неблагоприятных погодных условий, в особенности заморозков, и может быть использовано в огородничестве, цветоводстве и т.п. Известно пленочное защитное укрытие для растений [Патент США № 2014175, кл. А 01 G 47/29, 1934], которое содержит элементы жесткости, образующие каркас, и тонкостенную прозрачную оболочку, одеваемую на него сверху. Недостатком конструкции является определенная сложность каркаса, недостаточная надежность фиксации на нем оболочки, сложность изготовления оболочки по форме каркаса и необходимость в значительных площадях для хранения укрытий в период, когда они не используются. Задачей; поставленной перед изобретением, явилось создание такого укрытия для ' растений, в котором крепление тонкостенной оболочки к каркасу решалось бы при помощи самых простых средств и обеспечивало бы целостность укрытия даже в условиях сильного ветра, в котором изготовление как оболочки, так и каркаса было бы простым и нетрудоемким, а сама форма компонентов укрытия позволила бы проводить их хранение на незначительных площадях. Поставленная задача решается путем того, что в защитном укрытии для растений, содержащем элементы жесткости и по меньшей мере одну открытую снизу тонкостенную светопрозрачную оболочку, последняя, во-первых, составлена из плоских граней, образующих при пересечении между собой ребра, по меньшей мере часть из которых хотя бы в основном ориентирована в направлении верх-низ, и, во-вторых, содержит снаружи открытые либо только снизу, либо с обеих сторон прямые трубчатые рукава, расположенные вдоль указанных ребер, а элементы жесткости· выполнены в виде стержней, помещаемых в эти рукава. При этом указанное защитное укрытие может содержать несколько соседствующих одна с другой оболочек, соединенных между собой при помощи упомянутых, выполненных в виде стержней элементов жесткости, помещаемых одновременно в рукава двух соседствующих оболочек. Частью изобретательского замысла является и конструкция оболочки защитного укрытия для растений, В соответствии с изобретением тонкостенная оболочка защитного укрытия для растений, во-первых, составлена из плоских граней, образующих при пересечении между собой ребра, по меньшей мере часть из которых хотя бы в основном ориентирована в направлении верх-низ, и, во-вторых, содержит снаружи открытые либо только снизу, либо с обеих сторон прямые трубчатые рукава, расположенные вдоль указанных ребер. В соответствии с изобретением грани предлагаемой оболочки могут в совокупности образовать боковую поверхность пирамиды или клина. Аналогичным образом одна из граней оболочки может образовать основание, а остальные грани боковую поверхность прямой призмы. Наличие в оболочках укрытий одеваемых на стержни трубчатых рукавов не позволяет им складываться под действием сил тяжести или ветра, благодаря чему укрытия сохраняют требуемую форму. Выполнение укрытий из нескольких оболочек позволяет при одной и той же закрываемой площади обойтись меньшим количеством стержней. На фиг.1 изображено предлагаемое защитное укрытие для растений в форме пирамиды; на фиг,2 защитное укрытие в форме клина; на фиг.3 - защитное укрытие в форме прямой призмы с основанием в форме треугольника; на фиг.4 - защитное укрытие в форме прямой призмы с основанием в форме прямоугольника; на фиг.5 - многосекционное защитное укрытие для растений, вид в плане; на фиг.6 - разрез А-А на фиг.5. Защитное укрытие для растений, изображенное на фиг. 1, содержит тонкостенную светопрозрачную оболочку 1, например из полиэтиленовой пленки, и несущих элементов 2 в виде стержней, прутьев, кольев и т.п. оболочка 1 открыта снизу и имеет три грани 3, образующие в совокупности боковую поверхность треугольной пирамиды, которая усечена сверху плоскостью, параллельной основанию, с образованием сравнительно небольшого отверстия 4. Вдоль ребер 5 боковой поверхности пирамиды имеются открытые с обеих сторон рукава 6, в которые помещены стержни 2,. нижние концы которых погружены в почву на глубину, достаточную для надежного крепления к ней защитного укрытия, Верхние концы стержней 2 могу г быть скреплены кольцом 7 или любым другим аналогичным средством. Защитное укрытие в форме клина изображено на фиг.2. Оболочка 1 этого укрытия открыта снизу и содержит две треугольные грани 3 и две прямоугольные грани 9, Грани 3 и 9 пересекаются между собой с образованием ребер 5, вдоль которых имеются открытые снизу и сверху рукава 6. В . последние помещены стержни 2, нижние концы которых заглублены в почву. Грани 9 пересекаются с образованием ребра 10, к которому примыкают рукав 11 с помещаемым внутри него стержнем 12, опирающимся концами на стержни 2. На фиг.3 изображено простое защитное укрытие в форме прямой треугольной призмы, Боковая поверхность оболочки 1 этого укрытия состоит из трех прямоугольных граней 3, пересекающихся в ребрах 5, вдоль которых имеются рукава 6. Верхние концы рукавов могут быть открыты или заварены, как показано на чертеже, а нижние открыты, Внутрь рукавов помещены стержни 2, погруженные нижними концами в почву. Вверху оболочка имеет торцевую грань 13, которая может быть скреплена с гранями 3, или может на них свободно опираться, как показано на чертеже. Защитное укрытие, изображенное на фиг.4, имеет оболочку 1 с боковой поверхностью, образованной четырьмя гранями 3 в форме прямоугольников, и торцевой гранью 13 преимущественно в форме квадрата. К ребрам 5 примыкают закрытые сверху и открытые снизу рукава 6, в которых размещены стержни 2, погруженные нижними концами в землю. Описанные укрытия могут устанавливаться отдельно одно от другого, либо они могут образовывать многосекционные конструкции, достоинством которых является уменьшенный расход элементов жесткости. Один из примеров многосекционного укрытия показан пафиг.5и 6. Укрытие состоит из ряда оболочек 1 с основанием в форме трапеции. Оболочка 1 содержит открытые сверху и снизу рукава 19, 20 и 21. Рукава 19 расположены вдоль более низких вертикальных ребер 22, а рукава 20 и 21 вдоль более высоких вертикальных ребер 23. Рукава 20 и 21 являются продолжением один другого и получены путем выполнения надрезов 24 на уровне верхних срезов рукавов 19 и симметрично этим срезам после сваривания оболочки 1. Оболочки 1 закреплены на почве при помощи стержней 2. При этом те из стержней 2, которые находятся по краям конструкции, проходят либо через один из рукавов 19, либо через рукава 20 и 21, примыкающие к одному и тому же ребру, а те из них, которые находятся между двумя соседними оболочками, проходят сверху вниз через рукава 20 и 19, принадлежащие разным оболочкам, соединяя их воедино, причем находящийся под рукавом 20 рукав 21 одной из них либо отогнут в сторону, как показано на фиг.5 и 6, либо удален за ненадобностью. Описанный пример образования многосекционного укрытия далеко не исчерпывает всех возможностей, предоставляемых изобретением, в той же мере, в какой все предыдущие примеры нисколько не исчерпывают всех возможностей конструктивной проработки соответствующих изобретению односекционных укрытий.
