Випускний пристрій для випускання принаймні однієї рідкої активної речовини у змивну воду унітаза, а також для ароматизації оточення

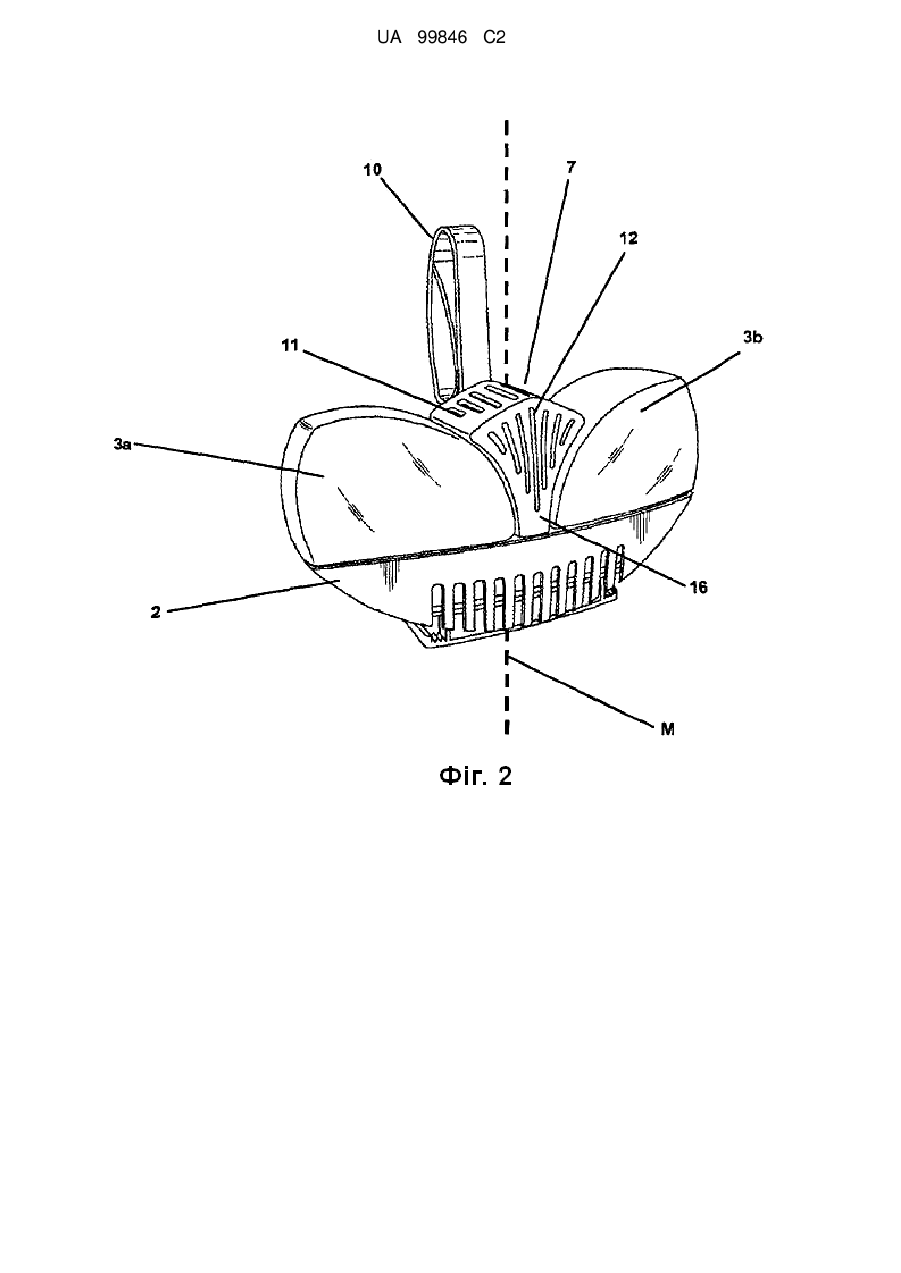

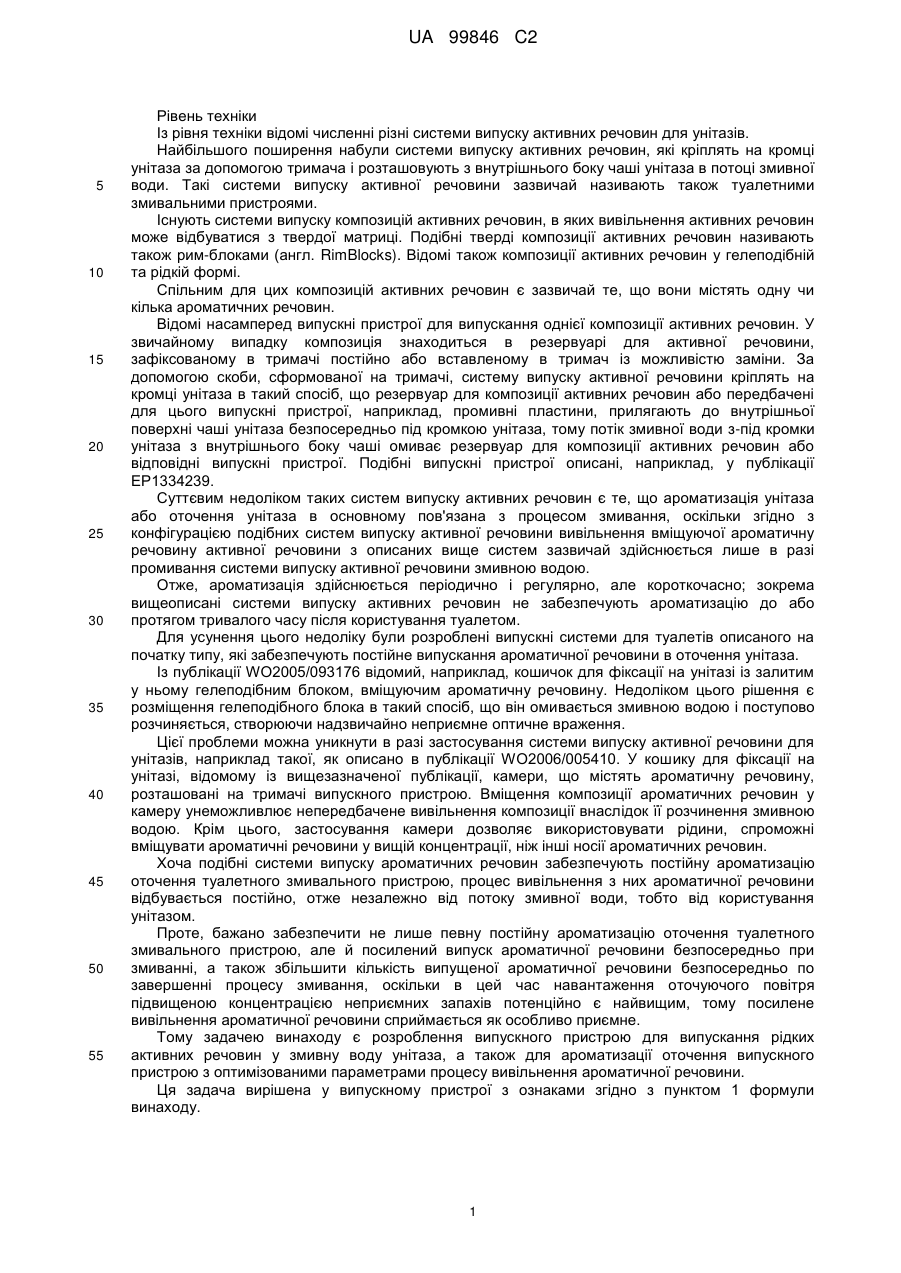

Реферат: Винахід належить до санітарно-технічного обладнання туалетів. Випускний пристрій (1) для додавання рідкої активної речовини у змивну воду унітаза і для ароматизації довкілля має резервуар (3) активної речовини з випускним отвором (4), який сполучений з розподільним елементом (6), функціональну камеру (7) з носієм (18а, 18b) духмяної речовини. Змивна вода може надходити до функціональної камери (7) і виходити з неї, проте носій (18а, 18b) утримується в ній і вивільняє газоподібні речовини в оточуючий простір. Носієм є шматки матеріалу, вибраного із групи полімерів. Канал (8) для направлення промивальної води у функціональну камеру (7) розташований під випуском промивальної води і виконаний у формі лопатки, яка розташована вище пластинчастого розподільного елемента (6). Завдяки наскрізному проходженню води через функціональну камеру (7) шматки носія змінюють розташування контактних поверхонь, що сприяє більш повному вивільненню духмяної речовини. UA 99846 C2 (12) UA 99846 C2 UA 99846 C2 5 10 15 20 25 30 35 40 45 50 55 Рівень техніки Із рівня техніки відомі численні різні системи випуску активних речовин для унітазів. Найбільшого поширення набули системи випуску активних речовин, які кріплять на кромці унітаза за допомогою тримача і розташовують з внутрішнього боку чаші унітаза в потоці змивної води. Такі системи випуску активної речовини зазвичай називають також туалетними змивальними пристроями. Існують системи випуску композицій активних речовин, в яких вивільнення активних речовин може відбуватися з твердої матриці. Подібні тверді композиції активних речовин називають також рим-блоками (англ. RimBlocks). Відомі також композиції активних речовин у гелеподібній та рідкій формі. Спільним для цих композицій активних речовин є зазвичай те, що вони містять одну чи кілька ароматичних речовин. Відомі насамперед випускні пристрої для випускання однієї композиції активних речовин. У звичайному випадку композиція знаходиться в резервуарі для активної речовини, зафіксованому в тримачі постійно або вставленому в тримач із можливістю заміни. За допомогою скоби, сформованої на тримачі, систему випуску активної речовини кріплять на кромці унітаза в такий спосіб, що резервуар для композиції активних речовин або передбачені для цього випускні пристрої, наприклад, промивні пластини, прилягають до внутрішньої поверхні чаші унітаза безпосередньо під кромкою унітаза, тому потік змивної води з-під кромки унітаза з внутрішнього боку чаші омиває резервуар для композиції активних речовин або відповідні випускні пристрої. Подібні випускні пристрої описані, наприклад, у публікації ЕР1334239. Суттєвим недоліком таких систем випуску активних речовин є те, що ароматизація унітаза або оточення унітаза в основному пов'язана з процесом змивання, оскільки згідно з конфігурацією подібних систем випуску активної речовини вивільнення вміщуючої ароматичну речовину активної речовини з описаних вище систем зазвичай здійснюється лише в разі промивання системи випуску активної речовини змивною водою. Отже, ароматизація здійснюється періодично і регулярно, але короткочасно; зокрема вищеописані системи випуску активних речовин не забезпечують ароматизацію до або протягом тривалого часу після користування туалетом. Для усунення цього недоліку були розроблені випускні системи для туалетів описаного на початку типу, які забезпечують постійне випускання ароматичної речовини в оточення унітаза. Із публікації WO2005/093176 відомий, наприклад, кошичок для фіксації на унітазі із залитим у ньому гелеподібним блоком, вміщуючим ароматичну речовину. Недоліком цього рішення є розміщення гелеподібного блока в такий спосіб, що він омивається змивною водою і поступово розчиняється, створюючи надзвичайно неприємне оптичне враження. Цієї проблеми можна уникнути в разі застосування системи випуску активної речовини для унітазів, наприклад такої, як описано в публікації WO2006/005410. У кошику для фіксації на унітазі, відомому із вищезазначеної публікації, камери, що містять ароматичну речовину, розташовані на тримачі випускного пристрою. Вміщення композиції ароматичних речовин у камеру унеможливлює непередбачене вивільнення композиції внаслідок її розчинення змивною водою. Крім цього, застосування камери дозволяє використовувати рідини, спроможні вміщувати ароматичні речовини у вищій концентрації, ніж інші носії ароматичних речовин. Хоча подібні системи випуску ароматичних речовин забезпечують постійну ароматизацію оточення туалетного змивального пристрою, процес вивільнення з них ароматичної речовини відбувається постійно, отже незалежно від потоку змивної води, тобто від користування унітазом. Проте, бажано забезпечити не лише певну постійну ароматизацію оточення туалетного змивального пристрою, але й посилений випуск ароматичної речовини безпосередньо при змиванні, а також збільшити кількість випущеної ароматичної речовини безпосередньо по завершенні процесу змивання, оскільки в цей час навантаження оточуючого повітря підвищеною концентрацією неприємних запахів потенційно є найвищим, тому посилене вивільнення ароматичної речовини сприймається як особливо приємне. Тому задачею винаходу є розроблення випускного пристрою для випускання рідких активних речовин у змивну воду унітаза, а також для ароматизації оточення випускного пристрою з оптимізованими параметрами процесу вивільнення ароматичної речовини. Ця задача вирішена у випускному пристрої з ознаками згідно з пунктом 1 формули винаходу. 1 UA 99846 C2 5 10 15 20 25 30 35 40 45 50 55 60 Несподівано було виявлено, що в разі промивання функціональної камери змивною водою і змочування нею носія, з якого відбувається вивільнення ароматичної речовини, можна досягти різноманітних корисних ефектів. Унаслідок випаровування води зі змочених як правило холодною водою поверхонь нерозчинного або малорозчинного у воді носія, наприклад полімеру чи воску, при кімнатній температурі, яка в туалеті зазвичай дорівнює 16-24 °C, над поверхнею носія утворюється конвекційний потік, що спричиняє посилене вивільнення ароматичної речовини. Оскільки процес конвекції в звичайному випадку починається лише з певною затримкою після промивання функціональної камери, це дозволяє забезпечити не лише потокоподібне вивільнення ароматичної речовини при промиванні, але й посилене і довготривале вивільнення ароматичної речовини безпосередньо після користування зливною системою унітаза. Такий механізм має особливо важливе значення насамперед для подолання неприємних запахів безпосередньо після користування унітазом, оскільки при цьому забезпечується вивільнення більшої кількості ароматичної речовини. У процесі омивання поверхонь водорозчинних носіїв їх зовнішні шари, з яких вже вивільнилася ароматична речовина, розчиняються і змиваються водою, в результаті чого поверхню носіїв утворюють "свіжі" шари, в яких концентрація ароматичної речовини ще є високою. Промивання змивною водою носіїв із насипного матеріалу, якими заповнена функціональна камера, може спричиняти зміну взаємного розташування окремих часточок носіїв, завдяки чому процес вивільнення ароматичної речовини стає більш рівномірним, оскільки протягом періоду застосування поверхні носіїв утворюють майже суцільну граничну поверхню з оточенням. Далі наведено докладне пояснення цього процесу. Через контактні поверхні між частинками насипних носіїв не може відбуватися вивільнення ароматичної речовини в оточення. В цьому разі вивільнення ароматичної речовини з подібних носіїв в оточення відбувається лише через вільні граничні поверхні. Отже, через певний час у насипних носіях утворюються зони підвищеної концентрації ароматичної речовини, а саме на контактних поверхнях носіїв, з яких вивільнення ароматичної речовини є неможливим, та зони низької концентрації ароматичної речовини на вільних граничних поверхнях, з яких вивільнення ароматичної речовини в оточення є можливим. Якщо взаємне розташування частинок насипних носіїв не змінюється, інтенсивність вивільнення ароматичної речовини з вільних граничних поверхонь в оточення протягом часу зменшується, хоча в зонах контактних поверхонь носіїв концентрація ароматичної речовини ще залишається достатньою для забезпечення посиленого чи більш рівномірного випуску ароматичної речовини. Унаслідок промивання функціональної камери потоком змивної води змінюється взаємне розташування частинок насипних носіїв, у результаті чого відбувається вивільнення ароматичної речовини принаймні з частини зон колишніх контактних поверхонь між частинками носіїв, завдяки чому протягом періоду застосування процес вивільнення ароматичної речовини з подібних насипних носіїв стає більш рівномірним. Зміна взаємного розташування частинок насипних носіїв може відбуватися, наприклад, внаслідок їх спливання на поверхню, під дією потоку змивної води або в результаті спільної дії цих обох механізмів у функціональній камері в процесі промивання її водою. Функціональна камеpa Функціональною камерою у сенсі цієї заявки називається відділення випускного пристрою, придатне для того, щоб в основному повністю оточувати та/або утримувати разом носій, з якого відбувається вивільнення ароматичної речовини. Для функціональної камери може бути вибрана зокрема будь-яка конструкція резервуара, ампули, коробки, пакета, пляшки, картриджа, капсули, намотувальної втулки, роликового сердечника, балону, флакону, трубки, тигля, камери, блістера, кошика чи обплетення. У рамках цієї заявки функціональна камера включає також елемент, сформований із твердої чи гелеподібної композиції. Функціональна камера може бути виконана з одного чи кількох відокремлених чи дистанційованих один від одного відділень. Така конструкція є доцільною насамперед для заповнення композиціями, які разом не є стійкими при зберіганні. Функціональна камера може бути також зафіксована у випускному пристрої з можливістю від'єднання, зокрема шляхом утворення геометричного, силового замикання та/або суцільного з'єднання. Функціональна камера і резервуари для композиції активних речовин можуть, зокрема, мати таку конструкцію та/або містити додаткові з'єднувальні засоби, що функціональна камера і 2 UA 99846 C2 5 10 15 20 25 30 35 40 45 50 55 резервуари для композиції активних речовин можуть бути виконані з геометричним замиканням із рознімним чи зафіксованим з'єднанням у формі защіпного замка, фіксувального замка, буферного замка, гвинтового замка, байонетного замка, затискного замка, обтискного замка. В іншій формі виконання винаходу функціональна камера може бути також розташована на резервуарі для композиції активних речовин і утворювати з ним суцільну деталь. Суцільне з'єднання виконують, зокрема, в такий спосіб, який забезпечує можливість повторного роз'єднання та фіксації функціональної камери на резервуарі або до резервуара для композиції активних речовин. Суцільне з'єднання може бути вибране, наприклад, із групи, що включає клейові з'єднання, зварні з'єднання або з'єднання термозварюванням. Крім цього, можливим є також утворення рознімного з'єднання між функціональною камерою та резервуаром для композиції активних речовин шляхом силового замикання. Таке з'єднання може бути реалізоване, наприклад, шляхом опресовування, фрикційного з'єднання, затискного з'єднання, обтискного з'єднання, з'єднання шляхом термоусадки, клинового чи шпонкового з'єднання, різьбового з'єднання, штифтового з'єднання або аналогічних видів з'єднань. Самозрозуміло, рознімне з'єднання між функціональною камерою та резервуаром для композиції активних речовин може бути утворене також із застосуванням довільної комбінації вищенаведених видів з'єднань. Переважно функціональна камера має об'єм від 5 мл до 100 мл, зокрема від 10 мл до 40 мл. Згідно з переважною формою виконання винаходу функціональна камера, що містить носій, має принаймні один отвір для вивільнення композиції, якою вона заповнена. Переважно вибирають таку конструкцію функціональної камери, яка дозволяє промивати її змивною водою. Це дозволяє пов'язати об'єм активної речовини, випущеної функціональною камерою, із залежним від циклу змивання об'ємом активної речовини, випущеної резервуаром для активної речовини, і в основному синхронізувати моменти спорожнювання чи завершення випуску композиції активних речовин з резервуара та функціональної камери. Для вивільнення активних речовин з камери в оточення у камері передбачений принаймні один отвір. Переважно конфігурація отвору перешкоджає проникненню через нього носія. В іншій формі виконання винаходу отвори функціональної камери можуть бути принаймні частково закриті мембраною, яка утримує носій для активних речовин у функціональній камері та пропускає одну чи кілька активних речовин в оточення. Така конструкція забезпечує можливість регулювання дози вивільненої ароматичної речовини. Крім цього, переважним є розташування функціональної камери між двома резервуарами для композиції активних речовин. У такій конструкції функціональна камера не виступає за край тримача в чашу унітаза і разом із тримачем може бути встановлена в різних місцях на кромці або під кромкою чаші унітаза. В разі розміщення функціональної камери між резервуарами для композиції активних речовин також можна досягти певного ефекту затискання, завдяки якому функціональна камера надійно фіксується між резервуарами для композиції активних речовин. Можливість подальшої оптимізації затискного ефекту та фіксації забезпечується в тому разі, якщо функціональна камеравиконана в формі призматоїда, і резервуари для композиції активних речовин мають відповідну конструкцію. Зокрема, функціональна камера може бути виготовлена в формі піраміди, клина, купола, зрізаного конуса чи призми. Завдяки узгодженим між собою формам функціональної камери та резервуарів для композицій активних речовин функціональну камеру в процесі складання випускного пристрою на підприємстві чи самим користувачем встановлюють аналогічно лійці в передбачене в блоці дозаправки положення, що дозволяє уникнути помилок при її вставлянні. Носій У функціональній камері розташований принаймні один носій, який вивільняє ароматичну речовину. Функціональна камера може охоплювати композиції, що містять одну чи кілька активних речовин, у твердій та/або рідкій, та/або гелеподібній, та/або газоподібній формі, введені в носії або розчинені в них. Носії можуть перебувати в твердому та/або рідкому, та/або гелеподібному, та/або газоподібному агрегатному стані. В одній із форм виконання винаходу носієм активних речовин є сама функціональна камера. Зокрема, носій може бути також виконаний у формі пористого елемента, наприклад губки. Можливим є також застосування носія з целюлози, такого як ватяний диск. Згідно з переважною формою виконання винаходу активні речовини введені в полімерний носій або нанесені на нього. Особливо переважно ароматичні речовини вводять або наносять на полімерний носій. 3 UA 99846 C2 5 10 15 20 25 30 35 40 45 50 55 Інші носії можуть бути, наприклад, вибрані з групи, що включає матеріали на основі целюлози, пористі матеріали, такі як, наприклад, губки, змивні або незмивні гелі, рідини, водорозчинні плівки або аналогічні матеріали. Носії можуть також видавати оптичні та/або акустичні сигнали, наприклад шляхом флуоресценції, фосфоресценції або розривання клітинних структур. В такий спосіб можуть бути реалізовані, наприклад, оптичні та/або акустичні індикатори витрати. Резервуар для композиції активних речовин Відповідний винаходові випускний пристрій включає принаймні один резервуар для заповнення композицією, яка може бути випущена у змивну воду унітаза. У переважній формі виконання винаходу передбачений принаймні один додатковий резервуар, що містить композицію, яка відрізняється від композицій, якими заповнені інші резервуари для композиції активних речовин. Така форма виконання є переважною насамперед у тому разі, якщо необхідно використовувати композиції, які у звичайному випадку не придатні для спільного зберігання, наприклад вибілювальні засоби та ароматичні речовини. Резервуари для композиції активних речовин можуть бути виготовлені з однієї чи кількох деталей. Формування суцільної конструкції, наприклад із двох резервуарів для композиції активних речовин, може бути здійснене відповідним способом видування, причому резервуари для композиції активних речовин, сполучені між собою сформованою з'єднувальною перемичкою, виготовляють як суцільну деталь. У конструкції з двох деталей обидва резервуари для композиції активних речовин, виконані з можливістю відокремлення один від одного, можуть бути зафіксовані один відносно одного, наприклад, із застосуванням відповідного перехідного чи з'єднувального елемента. Ароматична речовина Ароматичною речовиною у сенсі цієї заявки є плинна, придатна для розбризкування, гелеподібна, газоподібна або тверда композиція, запах якої може бути сприйнятий органами нюху. Функціональна камера може також містити одну чи кілька композицій ароматичних речовин у твердій та/або рідкій, та/або гелеподібній формі. При цьому можливим є також варіант розміщення відповідних композицій у функціональній камері із просторовим відокремленням із метою уникнення небажаного змішування композицій. Ароматичні речовини введені чи нанесені на носії або розчинені в них. Придатні до застосування носії можуть перебувати в твердому та/або рідкому, та/або гелеподібному агрегатному стані. Крім ароматичних речовин, функціональна камера може вміщувати також речовиниіндикатори для визначення жорсткості води, мікробіологічного забруднення, температури, вологості тощо. Зокрема згідно з переважною формою виконання винаходу може виявитися доцільним роздільний випуск двох чи кількох фаз активної речовини. Такий варіант є переважним насамперед у тому разі, якщо обидві фази, які мають бути випущені, разом не є стійкими при зберіганні, або якщо при випусканні ароматичної речовини необхідно уникати ольфактометричного узгодження з випущеною ароматичною речовиною. Далі винахід пояснюється докладніше за допомогою наведених прикладів виконання з використанням фігур. При цьому також детально описані особливо переважні форми виконання та особливо переважні комбінації ознак. На фігурах схематично зображено: Фіг. 1 Ізометричне зображення випускного пристрою зі сторони, оберненої до внутрішньої кромки чаші унітаза Фіг. 2 Ізометричне зображення випускного пристрою, вид спереду Фіг. 3 Випускний пристрій, вид збоку Фіг. 4 Ізометричне зображення кріпильного елемента з каналом Фіг. 5 Схематичне зображення блока дозаправки Фіг. 6 Функціональна камера, заповнена носієм із насипних матеріалів На Фіг. 1 в ізометричній проекції зображена форма виконання відповідного винаходові випускного пристрою 1 у відповідному положенні для застосування за призначенням зі сторони, оберненої до внутрішньої кромки чаші унітаза. Випускний пристрій 1 оснащений тримачем 2, в якому розташовані перший резервуар 3а для композиції активних речовин та другий резервуар 3b для композиції активних речовин. Можливими є також форми виконання, що відрізняються від зображеної конструкції наявністю лише одного або більше ніж двох резервуарів для випуску рідких композицій активних речовин, якими вони заповнені. 4 UA 99846 C2 5 10 15 20 25 30 35 40 45 50 55 60 Тримач 2 може бути використаний для підвішування на кромці чаші унітаза. Для цього на тримачі 2 передбачений скобоподібний кріпильний елемент 10. Самозрозуміло, можуть бути застосовані також альтернативні кріпильні засоби, такі як вакуум-присоси або клейкі стрічки. На нижньому кінці кріпильного елемента 10 передбачений стрижень 15, вставлений у фіксатор 5, який фіксує кріпильний елемент 10 на випускному пристрої, переважно шляхом защіпного з'єднання. Окреме зображення кріпильного елемента 10 наведено на Фіг. 4. Видно, що отвір 9 проходить через канал 8 і кріпильний елемент 10, завдяки чому змивна вода може текти по каналу 8 через кріпильний елемент 10 у функціональну камеру 7. Кожен із резервуарів 3а, 3b для композиції активних речовин має принаймні один випускний отвір 4а, 4b, не зображений на Фіг. 1, через який може бути здійснений випуск рідкої активної речовини в змивну рідину, причому передбачений захист від потрапляння змивної води всередину резервуарів 3а, 3b для композиції активних речовин, а випускні отвори 4a, 4b резервуарів 3a, 3b для композиції активних речовин розташовані таким чином, що з них витікає лише рідка активна речовина, і знаходяться зі сторони дна, якщо резервуари 3a, 3b для композиції активних речовин встановлені у відповідне робоче положення. При кожному процесі змивання здійснюється випуск певної кількості рідкої активної речовини з резервуарів 3a, 3b для композиції активних речовин у змивну рідину через передбачений на тримачі 2 пластинчастий розподільний елемент 6, певну робочу ділянку якого в процесі промивання заливає потік змивної рідини, причому забезпечується тривале сполучення внутрішнього простору резервуарів 3a, 3b для композиції активних речовин із розподільним елементом 6 через випускні отвори 4a, 4b з проміжним розміщенням засобу, що перешкоджає вільному виливанню рідкої активної речовини. Між резервуарами 3а, 3b для активної речовини в тримачі 2 розташована функціональна камера 7 для носія 18а, 18b, з якого відбувається вивільнення ароматичної речовини. Функціональна камера 7 і носій 18а, 18b (не зображений) мають таку конструкцію, що змивна вода може затікати у функціональну камеру 7, вступати в контакт принаймні з частиною носія 18а, 18b і знову витікати з функціональної камери 7. Крім цього, функціональна камера 7 має таку конфігурацію, що вона в основному повністю охоплює носій 18а, 18b, проте змивна вода може надходити у функціональну камеру 7 і виливатися з неї, тобто функціональна камера 7 може промиватися змивною водою, але носій 18а, 18b утримується у функціональній камері 7, причому може відбуватися вивільнення газоподібних речовин із носія 18а, 18b, вміщеного у функціональну камеру 7, в оточення. У функціональній камері 7 зі сторони, оберненої до внутрішньої кромки чаші унітаза, передбачений принаймні один отвір 9, через який зібрана каналом 8 змивна вода може надходити у функціональну камеру 7. Отвір 9 може мати будь-яку відповідну форму. Зокрема, він може бути круглим, овальним, V-, U- або щілиноподібним, або може бути утворений внаслідок відсутності зображеної на Фіг. 1 задньої стінки лопатеподібного каналу. Випускний пристрій 1 має канал 8, по якому змивна вода спрямовується у функціональну камеру 7, так що функціональна камера 7 промивається потоком змивної води при кожному змиванні унітаза. У наведеному прикладі цей канал 8 розташований на кріпильному елементі 10. Проте, канал 8 може бути також розташований у будь-якому іншому місці випускного пристрою 1, наприклад на тримачі 2, функціональній камері 7 або резервуарі 3 для активної речовини, якщо по каналу 8 змивна вода спрямовуватиметься у функціональну камеру 7. Окрім цього, каналу 8 може бути надана будь-яка відповідна форма, придатна для напрямляння змивної води з-під кромки чаші унітаза всередину функціональної камери 7. Зокрема, канал 8 може мати U- або V-подібну форму поперечного перерізу. Проте, можливою є також замкнута, тобто трубоподібна форма каналу 8. В альтернативній формі виконання винаходу канал 8 може бути виконаний у формі напрямної пластини для спрямовування потоку, яка відхиляє частину потоку змивної води в напрямку функціональної камери 7. Шляхом вибору відповідного виконання каналу 8, отвору 9, а також конфігурації та заповнення носіїв 18 можна в широких межах варіювати параметри процесу вивільнення ароматичної речовини з туалетного змивального пристрою 1. В робочому положенні зображеного на Фіг. 1 випускного пристрою канал 8 в основному знаходиться безпосередньо під отвором 20 для випуску змивної води з-під кромки чаші унітаза 19, як це зображено, зокрема, на Фіг. 3. Завдяки відповідній конструкції кріпильного елемента 10 і тримача 2 потік змивної води прямо потрапляє лише на канал 8 і пластинчастий розподільний елемент 6, а резервуари За, 3b для активної речовини, а також функціональна камера 7 безпосередньо не омиваються 5 UA 99846 C2 5 10 15 20 25 30 35 40 45 50 55 60 змивною водою. Це дозволяє уникнути погіршання зовнішнього вигляду оптично привабливих видимих користувачеві ділянок у чаші унітаза після багаторазового зливання потоку змивної води внаслідок їх забруднення наявними в ній домішками, відкладень, зміни кольору тощо. Шляхом відповідного вибору форми, розташування і розміру отворів 9, 11, 12, а також не відображеного впускного отвору для змивної води в функціональній камері можна встановлювати тривалість перебування води в камері 7, а також параметри протікання потоку через неї. Це дозволяє регулювати можливо бажане спливання носіїв, ступінь змочування носіїв водою, інтенсивність вивільнення ароматичної речовини, співвідношення між кількістю вивільненої ароматичної речовини при змиванні та кількістю вивільненої ароматичної речовини безпосередньо по завершенні процесу змивання тощо. На передній стороні 16 функціональної камери 7 - як зображено на Фіг. 2 - виконані в основному вертикальні щілиноподібні отвори 12. Потік змивної води не потрапляє безпосередньо на ці щілиноподібні отвори 12, тому в робочому положенні змивна вода не може надходити крізь отвори 12 всередину функціональної камери. Щілиноподібні отвори 12, як зображено на Фіг. 2 та Фіг. 5, не доходять до дна функціональної камери 7, а закінчуються на певній відстані від нього. Разом із конфігурованими відповідним чином впускним та випускним отворами для змивної води отвори 12 утворюють систему, що запобігає переповненню функціональної камери змивною водою, яка протікає через неї. Залежно від місцеположення туалетного змивального пристрою 1 на унітазі можна регулювати кількість змивної води, яка тече по каналу 8 і напрямляється всередину функціональної камери 7. В тому разі, якщо приток змивної води перевищить заздалегідь встановлене значення, і змивна вода в функціональній камері 7 підніматиметься вище певного рівня, після перевищення критичного рівня змивна вода може витікати з функціональної камери також через щілиноподібні отвори 12. Завдяки цьому можна уникнути контакту носіїв з небажано великою кількістю води або їх небажано тривалого контакту із застійною водою на дні функціональної камери 7, що не витікає з неї. Окрім цього, через щілиноподібні отвори 12 може бути здійснений також випуск ароматичної речовини з функціональної камери в оточення. Як зображено на Фіг. 2, на верхній панелі камери можуть бути розташовані також отвори 11, через які здійснюється випуск вивільнених із носіїв ароматичних речовин в оточення. На Фіг. 5 наведено схематичне зображення блоку дозаправки для тримача 2 випускного пристрою 1. Блок дозаправки утворений першим резервуаром За для композиції активних речовин та другим резервуаром 3b для композиції активних речовин, які через отвори 4а, 4b зі сторони дна сполучені зі з'єднувальним елементом 13, так що їх взаємне положення є фіксованим. Обернені одна до одної сторони резервуарів 3a, 3b для активної речовини мають дугоподібні контури, між якими в зібраному стані блоку дозаправки утворюється приблизно Vподібний проміжний простір. Форми бічних стінок функціональної камери 7 відповідають цьому дугоподібному контуру, так що принаймні деякі ділянки бічних стінок функціональної камери прилягають по контуру до резервуарів для активної речовини. Фіксація функціональної камери 7 на чи в з'єднувальному елементі 13 забезпечується за допомогою фіксувального елемента 14 із геометричним або силовим замиканням. Далі за допомогою Фіг. 6 докладніше пояснюється схема розташування носіїв у функціональній камері 7. На Фіг. 6 зображений вид функціональної камери 7 зверху без замка 17 (не показаний), так що видно лише ванноподібну передню частину 16 функціональної камери. Ванноподібна передня частина 16 заповнена численними частинками носіїв 18. Різний напрямок штрихування частинок носіїв вказує на те, що носії 18а, 18b та/або ароматичні речовини можуть бути різними. Самозрозуміло, можливим є застосування також лише одного носія та/або однієї ароматичної речовини, а також більше двох носіїв та/або ароматичних речовин. Зображені на Фіг. 6 носії 18а, 18b мають в основному сферичну форму і як насипний матеріал заповнюють функціональну камеру 7. Самозрозуміло, носії 18а, 18b можуть мати також будь-яку іншу відповідну просторову форму, наприклад кубічну, стрижнеподібну, краплеподібну, пірамідальну чи аналогічну форму. На цій фігурі чітко видно, що між частинками насипних носіїв 18а, 18b утворюються контактні поверхні, через які не може відбуватися вивільнення ароматичної речовини в оточення. Вивільнення ароматичної речовини в оточення з середини чи поверхні подібних носіїв 18а, 18b відбувається - як вже було описано вище - лише через вільні граничні поверхні. Позиційні позначення 6 UA 99846 C2 5 10 15 20 1. Випускний пристрій 2. Тримач 3. Резервуар для композиції активних речовин 4. Випускні отвори 5. Фіксатор 6. Розподільний елемент 7. Функціональна камера 8. Канал 9. Отвір 10. Кріпильний елемент 11. Отвори 12. Отвори 13. З'єднувальний елемент 14. Фіксувальний елемент 15. Стрижень 16. Ванна 17. Замок 18. Носій 19. Чаша унітаза 20. Отвір для випуску змивної води ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 50 55 Випускний пристрій (1) для випускання принаймні одного флюїду активної речовини у промивальну воду унітаза, а також для ароматизації навколишнього середовища випускного пристрою (1), що містить тримач (2), виконаний з можливістю навішування на край унітаза за допомогою кріпильного елемента (10), щонайменше один передбачений у тримачі (2) резервуар (3) для флюїду активної речовини, причому резервуар (3) має щонайменше один випускний отвір (4) для випускання флюїду активної речовини в промивальну рідину і розташований із забезпеченням захисту від проникнення промивальної рідини в його внутрішню частину, причому випускний отвір (4) резервуара (3) в робочому положенні розташований зі сторони дна, розташований на тримачі (2) розподільний елемент (6) у формі пластини, який має область, що заливається в процесі промивання промивальною рідиною, резервуар (3), внутрішня частина якого через випускний отвір (4) з проміжним розміщенням засобу, виконаного з можливістю перешкоджання вільному витіканню флюїду активної речовини, постійно сполучена з розподільним елементом (6), щонайменше одну функціональну камеру (7) для приймання носія (18а, 18b), здатного випускати ароматичну речовину, причому функціональна камера (7) і носій (18а, 18b) виконані з можливістю забезпечення входження промивної води у функціональну камеру (7), входження в контакт зі щонайменше частиною носія (18а, 18b) і подальшого виходу з функціональної камери (7), функціональна камера (7) виконана з конфігурацією, що забезпечує в основному охоплення носія (18а, 18b), щонайменше один засіб 8 для направлення промивальної води у функціональну камеру (7), яка має отвір, спрямований до засобу (8), і отвори з боку дна і/або отвору (12) в бічній поверхні для виходу промивальної води, отвори (11) у верхній частині і/або отвори (12) в бічній поверхні для виходу ароматичної речовини, причому тримач (2) і кріпильний елемент (10) виконані з конфігурацією, що забезпечує розміщення функціональної камери (7) в робочому положенні випускного пристрою (1) поза потоком промивальної рідини, причому носій (18а, 18b) утворений множиною кускових тіл, які розташовані у вигляді насипних матеріалів, який відрізняється тим, що носій вибраний із групи полімерів, і засіб для направлення промивальної води у функціональну камеру (7) виконаний у вигляді відкритого зверху, виконаного у формі лопатки каналу (8), розташованого на випускному пристрої із забезпеченням розміщення у відповідному призначенню робочому положенні випускного пристрою на унітазі, під випуском промивальної води унітаза, із забезпеченням збирання в ньому щонайменше частини промивальної води при виході з краю з внутрішньої сторони унітаза, і надходження звідти у функціональну камеру (7), причому канал (8) розташований вище пластинчастого розподільного елемента (6). 7 UA 99846 C2 8 UA 99846 C2 9 UA 99846 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 10
