Коксова піч з газонапрямним пристроєм

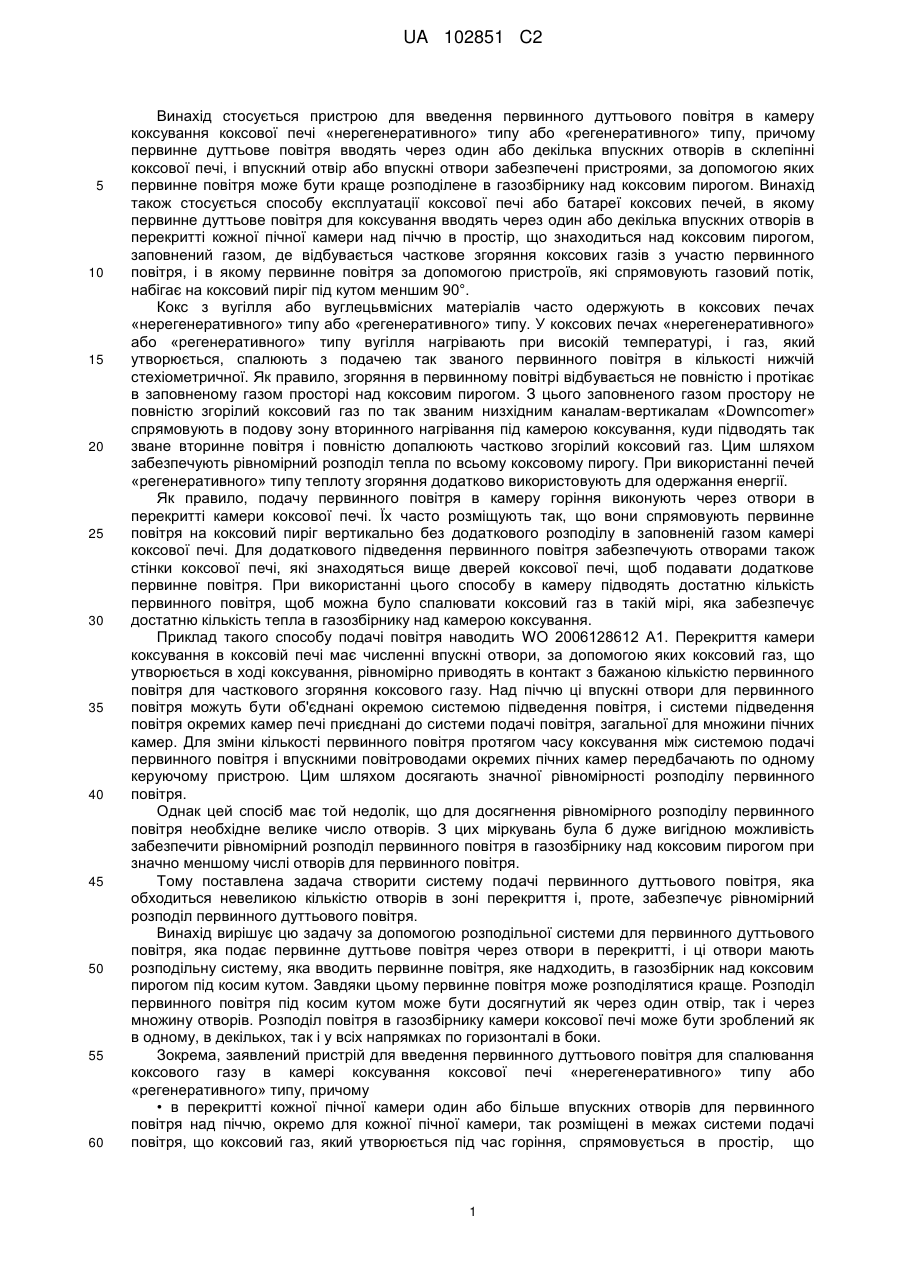

Реферат: Винахід стосується пристрою для спрямованого введення газу з первинного повітря в камеру коксування коксової печі, причому це первинне повітря вводять в газозбірник батареї коксових печей через перекриття камери коксування і при надходженні в газозбірник камери коксування відхиляють в боки так, щоб первинне повітря краще розподілялося. Винахід також стосується способу відхилення первинного повітря в боки після надходження в камеру коксової печі, завдяки чому первинне повітря краще розподіляється в камері коксової печі. UA 102851 C2 (12) UA 102851 C2 UA 102851 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується пристрою для введення первинного дуттьового повітря в камеру коксування коксової печі «нерегенеративного» типу або «регенеративного» типу, причому первинне дуттьове повітря вводять через один або декілька впускних отворів в склепінні коксової печі, і впускний отвір або впускні отвори забезпечені пристроями, за допомогою яких первинне повітря може бути краще розподілене в газозбірнику над коксовим пирогом. Винахід також стосується способу експлуатації коксової печі або батареї коксових печей, в якому первинне дуттьове повітря для коксування вводять через один або декілька впускних отворів в перекритті кожної пічної камери над піччю в простір, що знаходиться над коксовим пирогом, заповнений газом, де відбувається часткове згоряння коксових газів з участю первинного повітря, і в якому первинне повітря за допомогою пристроїв, які спрямовують газовий потік, набігає на коксовий пиріг під кутом меншим 90°. Кокс з вугілля або вуглецьвмісних матеріалів часто одержують в коксових печах «нерегенеративного» типу або «регенеративного» типу. У коксових печах «нерегенеративного» або «регенеративного» типу вугілля нагрівають при високій температурі, і газ, який утворюється, спалюють з подачею так званого первинного повітря в кількості нижчій стехіометричної. Як правило, згоряння в первинному повітрі відбувається не повністю і протікає в заповненому газом просторі над коксовим пирогом. З цього заповненого газом простору не повністю згорілий коксовий газ по так званим низхідним каналам-вертикалам «Downcomer» спрямовують в подову зону вторинного нагрівання під камерою коксування, куди підводять так зване вторинне повітря і повністю допалюють частково згорілий коксовий газ. Цим шляхом забезпечують рівномірний розподіл тепла по всьому коксовому пирогу. При використанні печей «регенеративного» типу теплоту згоряння додатково використовують для одержання енергії. Як правило, подачу первинного повітря в камеру горіння виконують через отвори в перекритті камери коксової печі. Їх часто розміщують так, що вони спрямовують первинне повітря на коксовий пиріг вертикально без додаткового розподілу в заповненій газом камері коксової печі. Для додаткового підведення первинного повітря забезпечують отворами також стінки коксової печі, які знаходяться вище дверей коксової печі, щоб подавати додаткове первинне повітря. При використанні цього способу в камеру підводять достатню кількість первинного повітря, щоб можна було спалювати коксовий газ в такій мірі, яка забезпечує достатню кількість тепла в газозбірнику над камерою коксування. Приклад такого способу подачі повітря наводить WO 2006128612 А1. Перекриття камери коксування в коксовій печі має численні впускні отвори, за допомогою яких коксовий газ, що утворюється в ході коксування, рівномірно приводять в контакт з бажаною кількістю первинного повітря для часткового згоряння коксового газу. Над піччю ці впускні отвори для первинного повітря можуть бути об'єднані окремою системою підведення повітря, і системи підведення повітря окремих камер печі приєднані до системи подачі повітря, загальної для множини пічних камер. Для зміни кількості первинного повітря протягом часу коксування між системою подачі первинного повітря і впускними повітроводами окремих пічних камер передбачають по одному керуючому пристрою. Цим шляхом досягають значної рівномірності розподілу первинного повітря. Однак цей спосіб має той недолік, що для досягнення рівномірного розподілу первинного повітря необхідне велике число отворів. З цих міркувань була б дуже вигідною можливість забезпечити рівномірний розподіл первинного повітря в газозбірнику над коксовим пирогом при значно меншому числі отворів для первинного повітря. Тому поставлена задача створити систему подачі первинного дуттьового повітря, яка обходиться невеликою кількістю отворів в зоні перекриття і, проте, забезпечує рівномірний розподіл первинного дуттьового повітря. Винахід вирішує цю задачу за допомогою розподільної системи для первинного дуттьового повітря, яка подає первинне дуттьове повітря через отвори в перекритті, і ці отвори мають розподільну систему, яка вводить первинне повітря, яке надходить, в газозбірник над коксовим пирогом під косим кутом. Завдяки цьому первинне повітря може розподілятися краще. Розподіл первинного повітря під косим кутом може бути досягнутий як через один отвір, так і через множину отворів. Розподіл повітря в газозбірнику камери коксової печі може бути зроблений як в одному, в декількох, так і у всіх напрямках по горизонталі в боки. Зокрема, заявлений пристрій для введення первинного дуттьового повітря для спалювання коксового газу в камері коксування коксової печі «нерегенеративного» типу або «регенеративного» типу, причому • в перекритті кожної пічної камери один або більше впускних отворів для первинного повітря над піччю, окремо для кожної пічної камери, так розміщені в межах системи подачі повітря, що коксовий газ, який утворюється під час горіння, спрямовується в простір, що 1 UA 102851 C2 5 10 15 20 25 30 35 40 45 50 55 60 знаходиться над коксовим пирогом, заповнений газом, в якому коксовий газ приводиться в контакт з первинним повітрям, і він характеризується тим, що • цей отвір або ці отвори на нижньому боці перекриття мають впуски з газонапрямним пристроєм, які відносно проведеного через перекриття перпендикуляра мають спрямований назовні кут витікання з отвору, який перевищує 0°. Розподіл первинного повітря в бічних напрямках може бути організований як за допомогою впусків з газонапрямними пристроями, які знаходяться в отворах для первинного повітря в перекриттях камер коксових печей, так і за допомогою самих отворів. У цьому випадку бічні стінки отворів відносно перпендикуляра, проведеного через перекриття, утворюють спрямований назовні від отворів кут, який перевищує 0° і який являє собою кут розхилу отвору. У переважному варіанті здійснення винаходу кут, під яким бічні стінки отворів нахилені відносно перпендикуляра, проведеного через перекриття камери коксової печі, є більшим, ніж 0°, і меншим, ніж 20°. Спрямований назовні кут може бути виконаний як безпосередньо з постійним нахилом, так і зі скошуванням. Отвори можуть бути утворені будь-якої форми. Вони можуть бути закриті з верхнього боку, щоб захистити отвір від впливу погодних умов. Переважно отвори з верхнього боку склепіння печі сформовані у вигляді труб. Ці труби можуть бути закриті і за допомогою замикальних пристроїв, щоб захистити внутрішній простір коксової печі від впливу погодних умов. Наприклад, це може бути, наприклад, простий ковпак, але також може бути заслінка або засувка. Ці труби також можуть бути виконані як U-подібні труби. Щоб краще регулювати потік первинного повітря або мати можливість посилювати його, труба може бути також забезпечена повітродувним пристроєм. Газонапрямні пристрої можуть бути виконані будь-якої форми. Вони можуть бути сформовані у формі впусків у вигляді тарілок або як диск з численними каналами у вигляді отворів. У переважному варіанті виконання диск є круглим і має від 2 до 6 отворів. Диск може бути також забезпечений серпастими отворами або щілинами, або канавками, щоб краще спрямовувати повітря. Ці канали можуть бути також сформовані у вигляді турбіни або зіркоподібної форми. Пристрій для подачі дуттьового повітря може складатися зі сталі з високою жаростійкістю, з керамічного матеріалу або оксиду кремнію або шамотної цегли, або комбінації цих конструкційних матеріалів. Але в принципі вони можуть бути виконані з будьякого матеріалу, який придатний для підведення повітря в газозбірник при високій температурі. Газонапрямні пристрої можуть бути виготовлені будь-яким способом. Так, вони можуть бути вмонтовані безпосередньо в склепіння коксової печі. Наприклад, можна також виготовити диск як впуск зі спеціальними каналами у вигляді отворів або з напрямними елементами і потім вставити його в передбачені для цього отвори у склепінні коксової печі. Це можна зробити, наприклад, за допомогою керамічного зв'язувального засобу, будівельного розчину або цементу. Тому кріплення роблять термостійким. Отвори можуть бути також обладнані повітродувним пристроєм перед або після газонапрямного пристрою, щоб поліпшити подачу первинного повітря. Газонапрямні пристрої можуть бути також закріплені в отворі для подачі первинного повітря шплінтами,болтами або іншим прийнятним кріпильним пристроєм. Газонапрямні пристрої також можуть бути скомпоновані так, що вони є знімними, щоб їх можна було вставляти або замінювати під час перерви у виробництві. Придатним для цього варіантом виконання є диск з газонапрямними каналами, який при необхідності може бути вставлений за допомогою шплінтів або з використанням придатного будівельного розчину. Щоб забезпечити особливо ефективний вхідний потік, газонапрямні пристрої складаються з каналів, які мають відношення довжини до діаметра більше 0,8 і менше 10. У особливо переважному варіанті виконання газонапрямні пристрої складаються з каналів, які мають відношення довжини до діаметра більше 3. Газонапрямні пристрої також можуть містити завихрюючі елементи, щоб орієнтувати первинне повітря, яке надходить, або надавати йому завихрення. Наприклад, завихрюючі елементи можуть складатися з високожаростійкої сталі або обмуровані. Однак вони можуть містити також елементи, що підвищують швидкість газового потоку. Наприклад, це можуть бути елементи Вентурі або звуження, за допомогою яких може бути підвищена тангенціальна складова швидкості первинного повітря, яке надходить. Завдяки цьому досягають поліпшеного перемішування первинного повітря з коксовим газом в газозбірнику камери коксування. Для поліпшення подачі первинного повітря в газозбірник над коксовим пирогом також стінки камери коксової печі над дверима камери коксової печі або самі двері печі можуть бути забезпечені отворами для надходження первинного повітря. Приклад батареї камер коксових печей, камери коксування яких мають соплоподібні отвори в стінках камер коксових печей для 2 UA 102851 C2 5 10 15 20 25 30 35 40 45 50 55 60 поліпшеної подачі первинного повітря, наведений в DE 102007042502. Ці отвори також можуть бути забезпечені газонапрямними пристроями. Якщо сопла орієнтовані прямолінійно і не забезпечені газонапрямними пристроями, то повітря спрямовується паралельно коксовому пирогу і може погано розподілятися в газозбірнику камери коксової печі. Однак якщо отвір в стінці камери коксової печі має газонапрямний пристрій, який відносно перпендикуляра, проведеного через передню, замикаючу стінку коксової печі над дверима коксової печі, має спрямований назовні від отвору кут розширення, який перевищує 0°, то приплив надходить не паралельно коксовому пирогу, а похило до нього під кутом більшим 0°, і завдяки цьому первинне повітря може краще розподілятися в газозбірнику камери коксування. Ці пристрої можуть бути сформовані точно так само, як газонапрямні пристрої в склепінні коксової печі. Ці газонапрямні пристрої можуть містити як передню, замикаючу стінку камери коксової печі над дверима камери коксування, так і самі двері камери коксової печі. Можна також виконати отвори над дверима камери коксування, як і отвори в самих дверях камери коксової печі, у вигляді розширюваних у напрямку назовні отворів, які відносно перпендикуляра, проведеного через передню, замикаючу стінку коксової печі над дверима коксової печі, становлять спрямований назовні від отвору кут, який перевищує 0°. Завдяки цьому первинне повітря, яке надходить, обдуває коксовий пиріг не паралельно, а похило під кутом більшим 0°, і внаслідок цього первинне повітря краще розподіляється в газозбірнику камери коксування. Стінка камери коксової печі, а також двері камери коксування, також можуть містити як один, так і множину отворів, які виконані такими, що розходяться під кутом згідно з винаходом або забезпечені відповідним винаходу газонапрямним пристроєм. Також заявлений спосіб введення дуттьового повітря для згоряння коксового газу в камеру коксування. Заявлений спосіб введення дуттьового повітря для згоряння коксового газу в камеру коксування коксової печі «нерегенеративного» типу або «регенеративного» типу, причому • первинне повітря подають через один або більше впускних отворів в перекритті, бічній стінці пічної камери або в дверях кожної пічної камери над піччю, причому коксовий газ, що утворюється під час горіння, вводять в заповнений газом простір, який знаходиться над коксовим пирогом, в якому коксовий газ приводять в контакт з первинним повітрям, і він характеризується тим, що • первинне повітря набігає на коксовий пиріг через пристрої, що спрямовують потік, під кутом меншим 90°, але більшим 0°. Спосіб введення первинного повітря в газозбірник камери коксування може бути реалізований при всіх умовах, які типово і спеціально придатні для проведення коксування. Типові умови для проведення коксування являють собою температури від 900 °C до 1550 °С. Для проведення коксування можуть бути також застосовані будь-які вихідні матеріали. Так, переважно може бути використане кам'яне вугілля; але також можливе застосування бурого вугілля, деревного вугілля або біологічних матеріалів. Отвори в передній, замикаючій стінці коксової печі також можуть бути забезпечені газонапрямними пристроями. У цьому випадку спосіб охоплює також введення первинного повітря через отвори в стінці камери коксової печі над дверима камери коксової печі для поліпшеного розподілу первинного повітря. Відповідний винаходу пристрій і відповідний винаходу спосіб забезпечують перевагу рівномірного розподілу первинного повітря в газозбірнику батареї коксових печей. Відповідний винаходу пристрій може бути змонтований при незначних витратах також на наявних пристроях для подачі первинного повітря і є нечутливим до високих температур і агресивних хімічних впливів. Відповідний винаходу пристрій роз'яснюється за допомогою одинадцяти креслень, причому ці креслення являють лише приклади виконання конструкції відповідного винаходу пристрою. Фіг. 1 показує батарею 1 коксових печей на вигляді збоку. На верхньому боці батареї коксових печей знаходиться перекриття 2 коксової печі. У перекритті 2 коксової печі знаходяться отвори 3 з похилим кутом 2а витікання, через які первинне повітря 4 надходить в коксову піч. Отвори мають впускні канали 5, через які газовий потік спрямовують в газозбірник 6 камери коксової печі з відхиленням в бік. Завдяки нахилу газовий потік спрямовують під кутом в бічному напрямку так, що газовий потік краще розподіляється в газозбірнику. Отвори на верхньому боці камери коксової печі забезпечені встановленими зверху кришками 7 у вигляді Uподібних труб, якими отвори можуть бути захищені від впливу погодних умов. U-подібні труби також мають заслінки 8 для регулювання газового потоку. Тут також можна бачити бічну стінку 9 камери коксової печі над дверима 10 коксової печі з розташованим позаду неї отвором 11 в камеру коксової печі і механізмом 10а піднімання дверей камери коксової печі. Стінка 9 камери 3 UA 102851 C2 5 10 15 20 25 30 35 40 45 50 55 60 коксової печі також містить отвори 12 для введення первинного повітря в газозбірник камери коксування. Через них первинне повітря 4 надходить в газозбірник над коксовим пирогом 13. Тут також можна бачити подову зону 14 вторинного нагрівання і отвори 15 для регулювання потоку вторинного повітря. Фіг. 2 показує батарею 1 коксових печей у вигляді збоку. На верхньому боці батареї коксових печей знаходиться перекриття 2 коксової печі. У перекритті 2 коксової печі знаходяться отвори 3 з похилим припливом під кутом 2а, через які первинне повітря 4 надходить в коксову піч 1. Отвори 3 мають скоси, які служать як газонапрямні пристрої і відхиляють потік 4 первинного повітря в бічному напрямку. Завдяки цьому первинне повітря 4 краще розподіляється. Отвори 3 на верхньому боці камери коксової печі забезпечені зверху трубами 7а, які мають заслінки 7а як кришки, якими отвори можуть бути захищені від впливу погодних умов. Тут також видна бічна стінка камери коксової печі, яка виконана як двері 10 коксової печі. Стінка 10 камери коксової печі також містить отвори 12 для введення первинного повітря 4 в газозбірник 6 камери коксування. Через них первинне повітря надходить в газозбірник 6 над коксовим пирогом 13. Отвори мають повернуте назовні кутове розширення так, що коксовий пиріг обдувається не паралельним, а інакше спрямованим потоком 12а. Тут також можна бачити подову зону 14 вторинного нагрівання і отвори 15 для регулювання потоку вторинного повітря. Фіг. 3 показує перекриття 2 камери коксової печі з отворами, через які первинне повітря 4а надходить в коксову піч. Ці отвори 3 також мають канали 5, які служать як газонапрямні пристрої, і через отвори 5а спрямовують потік 4 первинного повітря. Завдяки цьому первинне повітря надходить в газозбірник 6 камери коксової печі в бічному напрямку. Тут також отвори прикриті U-подібними трубами 7, які захищають отвори від впливу погодних умов. Тут U-подібні труби мають заслінки 8, за допомогою яких потік 4 первинного повітря можна регулювати або перекривати. Тут також можна бачити перекриття 2 і стінку 9 камери коксової печі, які являють собою обмуровані стінки. На стінці коксової печі змонтовані шплінти 5b, які утримують в отворах 5а впускні канали або газонапрямні елементи 5. Фіг. 4 також показує перекриття 2 камери коксової печі з отворами, через які первинне повітря 4а надходить в коксову піч. Ці отвори 3 також мають впускні канали 5, які служать як газонапрямні пристрої, і через отвори 5а спрямовують потік 4 первинного повітря. Всередині отворів 7 у вигляді U-подібних труб розміщені завихрюючі елементи 7b. За допомогою завихрюючих елементів 7b первинному повітрю 4, яке надходить, надають обертання так, що воно краще розподіляється в газозбірнику 6 камери коксової печі. Тут також можна бачити впускні канали 5 як газонапрямні елементи 5а в отворах, і шплінти 5b для кріплення цих завихрюючих елементів. Фіг. 5 також показує перекриття 2 камери коксової печі з отворами, через які первинне повітря 4а надходить в коксову піч. Всередині кришок 7 в формі U-подібних труб розміщені елементи 7с Вентурі, за допомогою яких може бути підвищена тангенціальна швидкість повітря 4а, яке надходить. Замість впускних каналів всередині отвору розташовані завихрюючі елементи 5с, які міцно зв'язані з цегляним муруванням і надають повітрю, яке надходить, вихрового руху. Завдяки цьому він краще розподіляється в газозбірнику 6 камери коксової печі. Фіг. 6 показує диск 5, який сформований як впускний канал в отворі 3 в стельовому перекритті коксової печі. Він розміщений в отворі 3, через який первинне повітря 4 надходить в коксову піч. Диск 5 може бути опуклим або плоским. У типовому варіанті виконання диск 5 має товщину перекриття 2 коксової печі і, тим самим, підігнаний до отвору 3. Цей диск 5 може бути виготовлений з керамічного матеріалу, оксиду кремнію або шамотної цегли. Він може бути закріплений в отворі за допомогою керамічного будівельного розчину або зв'язувального засобу. Тут диск 5 має шість круглих отворів 5а, які у напрямку назовні орієнтовані в боки. Тут можна бачити трубопровід 5d, який проходить всередині диска. Через ці отвори первинне повітря 4 надходить в газозбірник 6 камери коксової печі при її роботі. Завдяки спрямованій формі труб первинне повітря 4 виходить назовні в бічні боки. Фіг. 7 показує диск 5 у вигляді збоку. Тут показана вся товщина диска 5. Тут також показаний гак 5е для витягання із склепіння коксової печі. Фіг. 8 показує такий же диск 5, який замість круглих отворів забезпечений щілинами 5f для підведення первинного повітря 4. Фіг. 9 показує перекриття 2 камери коксової печі, в якому виконаний впускний канал для первинного повітря 4. Цей впускний канал 5 на виході в камеру коксової печі має скіс 2а, який спрямовує газ, який надходить з отвору, в боки по газозбірнику 6 камери коксової печі 1. Тут скіс 2а розташований під звуженням 5g в отворі та відносно перпендикуляра, проведеного через стельове перекриття, має кут розширення більший 0°. 4 UA 102851 C2 5 10 15 20 25 30 35 40 Фіг. 10 показує перекриття 2 камери коксової печі 1, через яке проведений впускний канал 5 для первинного повітря 4. Цей впускний канал 5 на виході в камеру коксової печі має скіс 2а, який спрямовує газ 4, який надходить з отвору 3, в боки по газозбірнику 6 камери коксової печі 1. Тут скіс 2а розташований під розширенням 5h в отворі 3 і відносно перпендикуляра, проведеного через стельове перекриття, має кут розхилу більший 0°. Фіг. 11 показує впускний канал 5 з отворами 5а, які визначають довжину каналів і діаметр каналів. Відношення довжини до діаметра переважно становить більше 0,8 і менше 10. Відношення довжини до діаметра особливо переважно становить більше 3. Перелік посилальних позицій: 1 Коксова піч 2 Перекриття камери коксової печі 2а Кут нахилу відносно перпендикуляра до перекриття камери коксової печі 3 Отвір в перекритті камери коксової печі 4 Потік первинного повітря 4а Первинне повітря, яке надходить, у напрямку зовні 5 Впускні канали в отворах 5а Газонапрямні пристрої 5b Шплінт для кріплення впускного каналу 5с Завихрюючі елементи в отворах 5d Внутрішня стінка газонапрямного пристрою 5е Гак для витягання впускного каналу 5f Щілина у впускному каналі 5g Звуження в отворі 5h Розширення в отворі 6 Газозбірник камери коксової печі 7 U-подібна труба як кришка отвору для первинного повітря 7а Труба як кришка із заслінкою 7b Завихрюючі елементи в U-подібних трубах 7с Звуження в U-подібних трубах для досягнення ефекту Вентурі 8 Регулювальна заслінка в отворі для первинного повітря 9 Бічна стінка коксової печі 10 Двері камери коксової печі 10а Підвіска дверей камери коксової печі 11 Дверний отвір камери коксової печі 12 Соплоподібний отвір в стінці камери коксової печі для подачі первинного повітря 12а Первинне повітря, що спрямовано надходить через соплоподібні отвори 13 Коксовий пиріг 14 Подова зона вторинного нагрівання 15 Регулювальна заслінка для вторинного повітря в подовій зоні ФОРМУЛА ВИНАХОДУ 45 50 55 1. Коксова піч з газонапрямним пристроєм (5а) для введення первинного дуттьового повітря (4) для спалювання коксового газу в камері коксування коксової печі (1) "нерегенеративного" типу або "регенеративного" типу, причому • в перекритті (2) кожної камери печі (1) один або більше впускних отворів (3) для первинного повітря (4) над піччю (1), окремо для кожної камери печі, так розміщені в системі подачі повітря, що коксовий газ, який утворюється під час горіння, спрямовується в простір (6), що знаходиться над коксовим пирогом (13), заповнений газом, в якому коксовий газ приводиться в контакт з первинним повітрям (4), яка відрізняється тим, що • на нижньому боці перекриття (2) знаходиться множина впускних отворів (3), щонайменше один з яких, відносно перпендикуляра, проведеного через перекриття, спрямований назовні під кутом (2а), який перевищує 0° і який являє собою кут розхилу отвору, або • цей впускний отвір (3) або ці впускні отвори (3) на нижньому боці перекриття (2) мають впуск (5) з газонапрямним пристроєм (5а), який відносно проведеного через перекриття перпендикуляра має спрямований назовні кут (2а) витікання з отвору, який перевищує 0°. 5 UA 102851 C2 5 10 15 20 25 30 35 40 2. Коксова піч з газонапрямним пристроєм за п. 1, яка відрізняється тим, що впускні отвори (3), які знаходяться в перекритті (2), на верхньому боці перекриття (2) мають кришку (7) в формі Uподібної труби. 3. Коксова піч з газонапрямним пристроєм за п. 2, яка відрізняється тим, що кришка (7) в формі U-подібної труби має заслінку (8) або пристрій для регулювання потоку первинного повітря (4), яке надходить. 4. Коксова піч з газонапрямним пристроєм за одним з пп. 1-3, яка відрізняється тим, що в передній, замикаючій стінці (9) коксової печі над дверима коксової печі або в дверях (10) коксової печі додатково передбачено один або більше впусків з газонапрямними пристроями (12), щонайменше один з яких, відносно перпендикуляра, проведеного через передню, замикаючу стінку над дверима коксової печі, спрямований назовні під кутом (12а), який перевищує 0°. 5. Коксова піч з газонапрямним пристроєм за одним з пп. 1-4, яка відрізняється тим, що в передній, замикаючій стінці (9) коксової печі над дверима коксової печі або в дверях (10) коксової печі знаходяться отвори, щонайменше один з яких, відносно перпендикуляра, проведеного через передню, замикаючу стінку над дверима коксової печі, спрямований назовні під кутом (12а), який перевищує 0°. 6. Коксова піч з газонапрямним пристроєм за одним з пп. 1-5, яка відрізняється тим, що газонапрямні пристрої (5а, 12) утворені з каналів, які мають відношення довжини до діаметра більше 0,8 і менше 10. 7. Коксова піч з газонапрямним пристроєм за п. 6, яка відрізняється тим, що газонапрямні пристрої (5а, 12) утворені з каналів, які мають відношення довжини до діаметра більше 3. 8. Коксова піч з газонапрямним пристроєм за одним з пп. 1-7, яка відрізняється тим, що в газонапрямному пристрої (5а, 12) передбачені завихрюючі елементи (5с) або елементи Вентурі (7с) для розширення газового потоку або підвищення тангенціальної складової його швидкості. 9. Коксова піч з газонапрямним пристроєм за одним з пп. 1-8, яка відрізняється тим, що в газонапрямоному пристрої (5а) для введення первинного повітря передбачено повітродувний пристрій. 10. Коксова піч з газонапрямним пристроєм за одним з пп. 1-9, яка відрізняється тим, що впуски (5) з каналами як газонапрямний пристрій (5а) для введення дуттьового повітря виконаний з високожароміцної сталі, з керамічного матеріалу, з оксиду кремнію або шамотної цегли, або комбінації цих конструкційних матеріалів. 11. Спосіб введення дуттьового повітря (4а) для спалювання коксового газу в камері коксування коксової печі "нерегенеративного" типу або "регенеративного" типу, причому • первинне повітря подають через один або більше впускних отворів (3) без впусків або з впусками (5) в перекритті (2), бічній стінці (9) або в дверях (10) кожної камери печі (1) над піччю, причому коксовий газ, який утворюють під час горіння, вводять в заповнений газом простір (6), що знаходиться над коксовим пирогом (13), в якому коксовий газ приводять в контакт з первинним повітрям (4), який відрізняється тим, що • розподілення первинного повітря (4), починаючи від впускного отвору (3) або від декількох впускних отворів (3), здійснюють в декількох або у всіх напрямках по горизонталі в боки, причому • первинне повітря (4) набігає на коксовий пиріг (13) під кутом менше 90°, але більше 0°. 6 UA 102851 C2 7 UA 102851 C2 8 UA 102851 C2 9 UA 102851 C2 10 UA 102851 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
