Пристрій для видачі рулонного паперу, що містить основу і щонайменше один перший футляр і один другий футляр, встановлені на основі пристрою для видачі

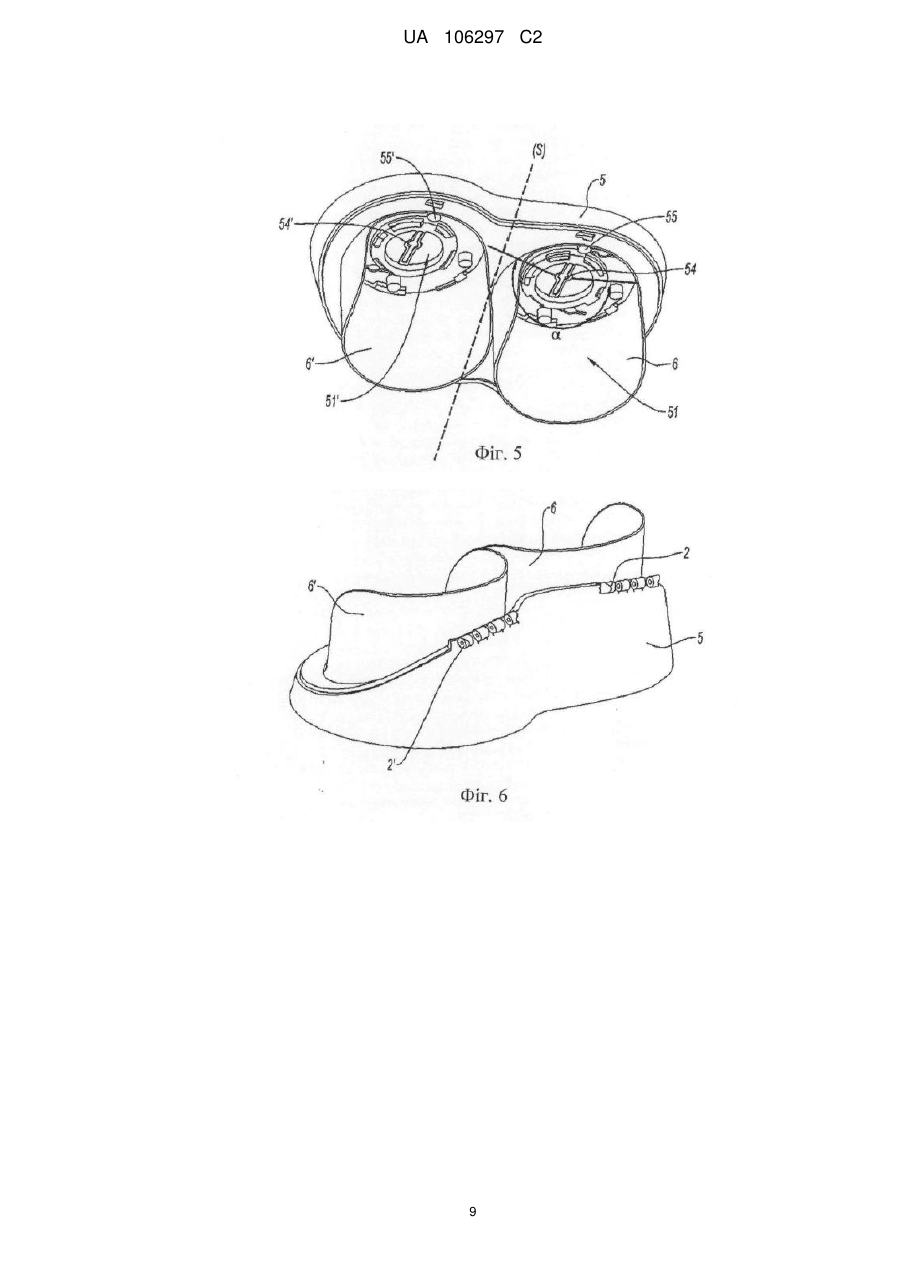

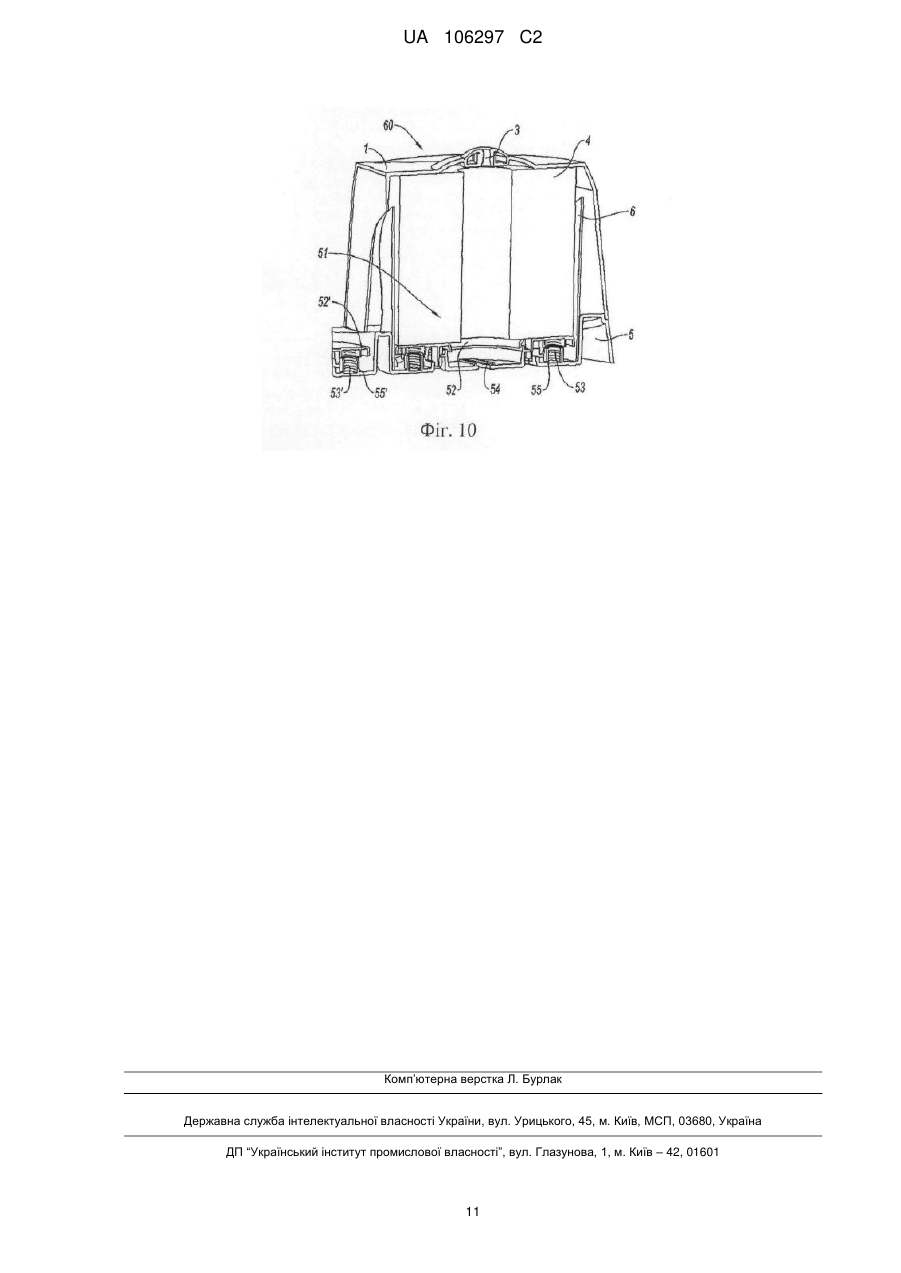

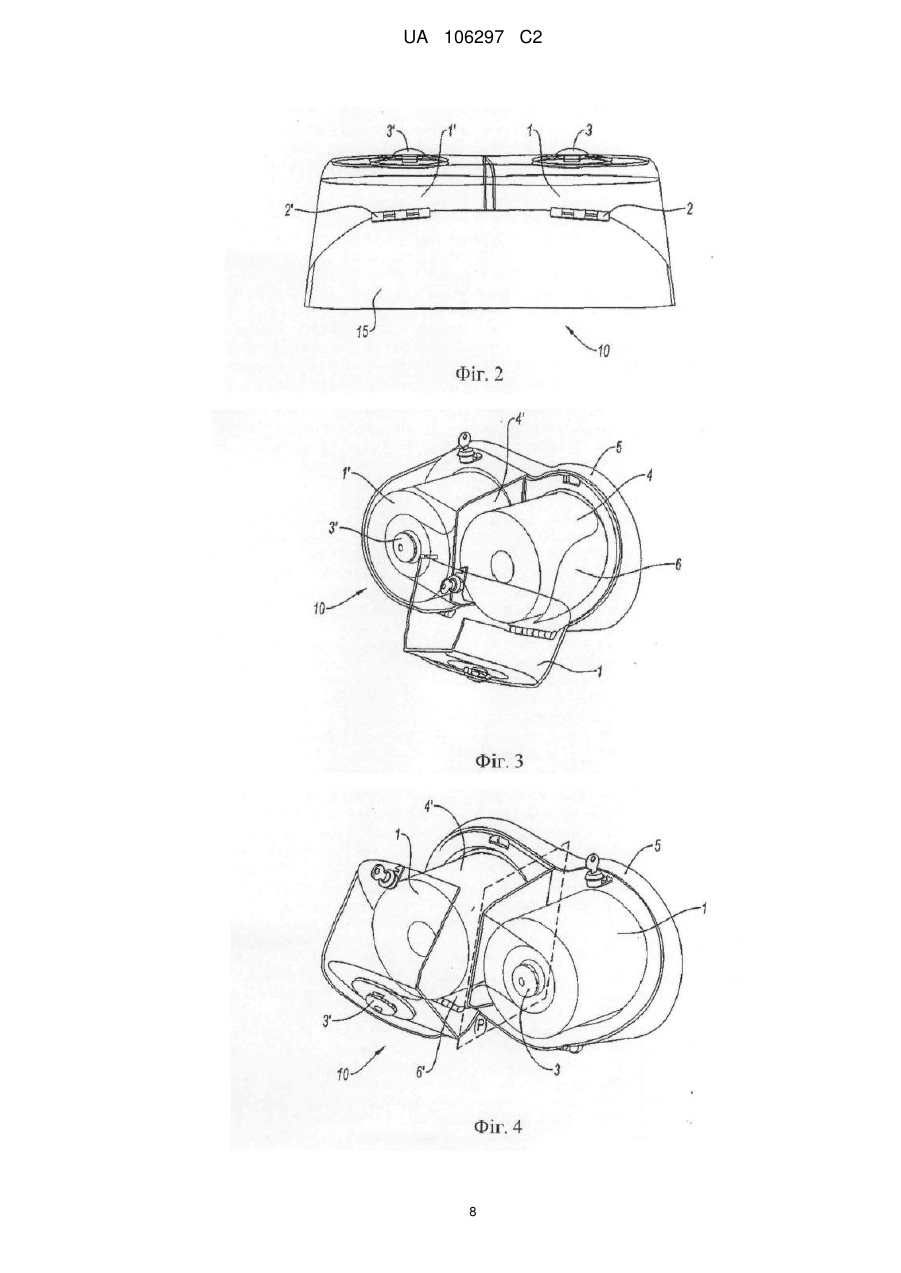

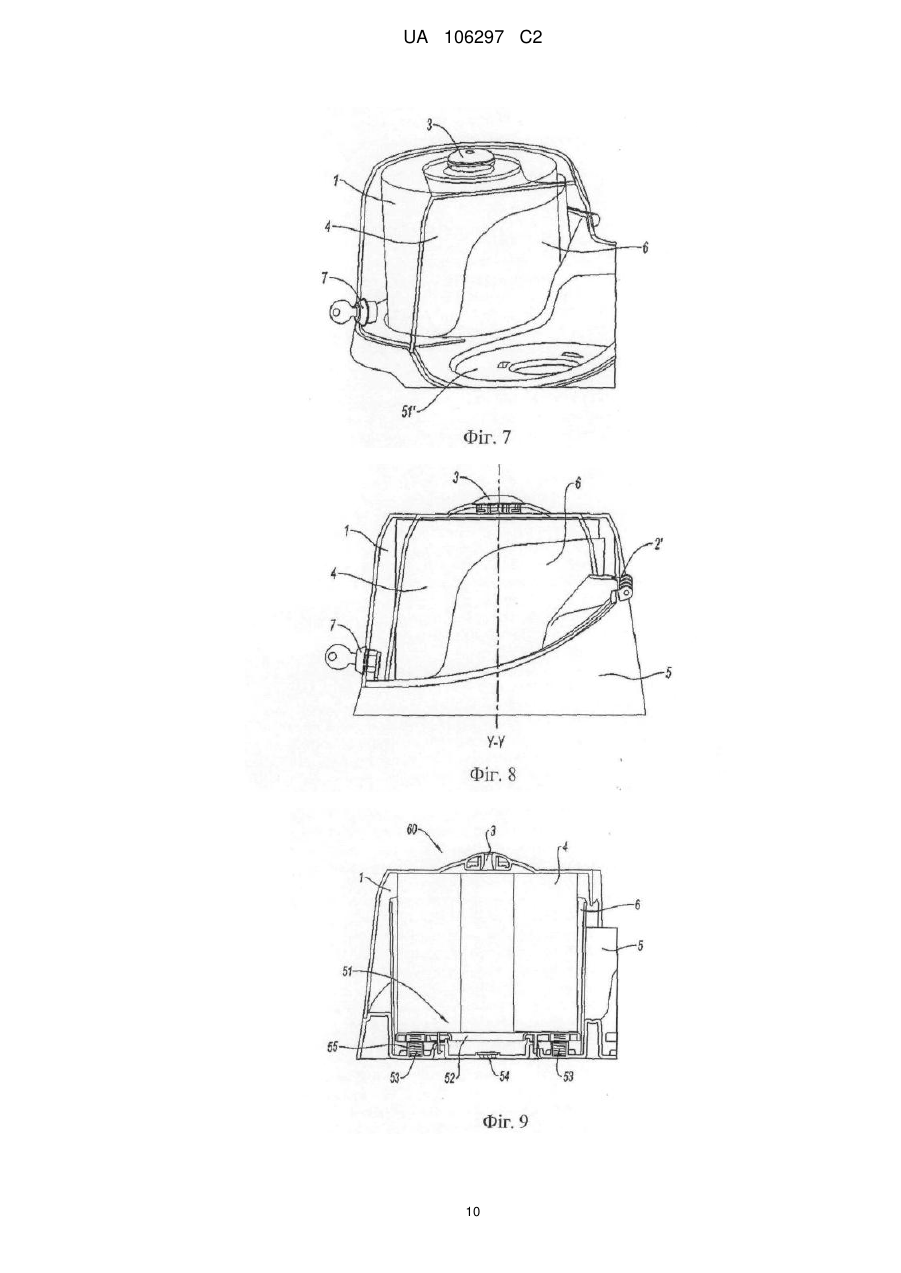

Реферат: Пристрій (10) для видачі паперу, зокрема поглинального паперу містить корпус (60), в якому розташовані щонайменше два рулони (4, 4') паперової стрічки, при цьому корпус (60) містить щонайменше одне перше і одне друге місця для розміщення (51, 51') для прийому щонайменше одного першого і одного другого рулонів (4, 4'), і щонайменше один перший футляр і один другий футляр (1, 1'), розташований на основі (5) і призначений в закритому положенні для захисту, відповідно, першого і другого рулонів (4, 4'), і, у відкритому положенні, для доступу відповідно в першому і другому місцях для розміщення (51, 51') для індивідуальної заміни рулону, при цьому перший і другий футляри (1, 1') містять відповідно перший і другий вихідні отвори (3, 3') для видачі стрічок першого і другого рулонів (4, 4'). UA 106297 C2 (12) UA 106297 C2 UA 106297 C2 5 10 15 20 25 30 35 40 45 50 55 ОПИС Винахід стосується пристрою для видачі паперу, в якому розташовані щонайменше два рулони. Винахід знаходить особливе застосування в пристроях для видачі осушувального паперу, наприклад, в пристроях для видачі туалетного паперу і паперових рушників. У громадських місцях, зокрема, пристрої для видачі туалетного паперу містять звичайно футляр, в якому розташований рулон стрічки туалетного паперу, яка розмотується через розподільний отвір. Паперова стрічка містить насічки, поперечні напрямку розмотування, які створюють прямокутні листи, які можуть бути відірвані окремо. Туалетний папір є папером з целюлозної вати, гнучкої і м'якої на поверхні, що складається з одного або декількох шарів, маса 2 2 квадратного метра якої звичайно складає приблизно від 14 г/см до 30 г/см . Найпоширенішими є пристрої для видачі паперу, які містять отвір, або вікно, ширина якого щонайменше дорівнює ширині туалетного паперу, розташоване знизу пристрою для видачі, через яке відмотують папір. Розмотування здійснюють шляхом витягання вільного кінця паперу, який відповідає зовнішньому шару рулону: в цьому випадку кажуть про периферійне розмотування паперу. Коли користувач відмотав певну кількість паперу, він може його відірвати, наприклад, по краю отвору пристрою для видачі. Для власника пристрою для видачі паперу і, отже, для його розробника, однією з основних характеристик пристрою для видачі паперу з рулону є мінімізація споживання паперу. Недоліком вищеописаного пристрою є свобода, з якою користувач паперу може відмотати велику кількість листів паперу, безперервно витягуючи його. Така властивість користувача статистично перетворюється в зайву витрату великої кількості паперу, оскільки користувач відмотує більше паперу, ніж йому необхідно. Запропоноване рішення надає можливість користувачеві відмотувати лист за листом. Відомий рівень техніки в сфері використання паперу на кухні або для обсушування, тобто паперу, який в порівнянні з туалетним папером є товстішим, більш вологостійким, листи якого мають більші розміри, а також менш гнучкий і менш м'який, пропонує полистові розподільники з центральним пристроєм для видачі паперу. У останньому папір видається з центра рулону і виходить через випускні отвори, розташовані по осі рулону або по периферії пристрою для видачі, при цьому випускний отвір має звичайно форму зрізаного конуса або малий вихідний переріз, щоб забезпечити видачу лист за листом. У цьому випадку говориться про центральне розмотування паперу лист за листом. Приклад такого пристрою для видачі паперу описаний в документі FR 2761252. З французької заявки на патент FR 0451748 компанії GEORGIA PACIFIC FRANCE відомий пристрій для полистової видачі туалетного паперу з розподільним отвором, який видає мало зім'яті листи паперу, що робить їх приємними для використання, забезпечуючи, крім того, мінімальне споживання паперу. Такий пристрій для видачі паперу з центральним розподільником має деяку ємність зберігання. При спорожненні цієї ємності, в ній більше не залишається паперу. Звідси випливає, що користувачам туалетного паперу зручніше мати пристрій для видачі, постійно заповнений папером. Тому існує необхідність в збільшенні запасу паперу і забезпеченні безперебійної роботи пристрою для видачі паперу. Очевидне рішення, яке полягає в збільшенні розміру рулонів, не є задовільним. Дійсно, якщо в процесі визначення необхідного об'єму паперу стає очевидним, що він стає відносно невеликим, можна замінити частково використаний рулон новим рулоном, що є витратним, або не замінювати його і чекати, коли останній закінчиться, що приведе до недостачі папери, якщо рулон не буде замінений вчасно. Іншими словами, рулон великого об'єму дозволяє обмежити кількість замін, але не зменшує ризику недостачі паперу і не збільшує запасу цього паперу. Іншим очевидним рішенням могло б бути використання декількох пристроїв для видачі паперу, розміщених поряд для того, щоб мати в своєму розпорядженні значну кількість паперу для виключення недостачі і зайвих витрат. На практиці це рішення є дорогим. Факт дублювання кількості пристроїв для видачі паперу не створює ніякої економії. Крім того, пристрої для видачі паперу звичайно розташовані в туалетах, розміри яких обмежені. Збільшення кількості пристроїв для видачі паперу приводить до зменшення простору, призначеного для користувачів туалетами. Іншою проблемою при компонуванні туалетів є розміщення пристрою для видачі паперу, який має найбільш значний розмір в одному напрямку в порівнянні з іншим напрямком. 1 UA 106297 C2 5 10 15 20 25 30 35 40 45 50 55 Для того, щоб не ударитися об двері або об раму в туалетах, передбачену для інвалідів, є розумним розташовувати більший розмір пристрою для видачі паперу горизонтально, вертикально або похило відповідно до призначеного для цього простору. Для цього у винаході запропонований пристрій для видачі рулонного паперу, зокрема, осушувального паперу, що містить корпус, в якому розміщено щонайменше два рулони паперової стрічки, при цьому корпус містить: - основу щонайменше з першим і другим місцями для розміщення щонайменше одного першого і одного другого рулонів, і, - щонайменше перший футляр і другий футляр, встановлений на основі і призначений в закритому положенні для захисту відповідно першого і другого рулонів, а у відкритому положенні - для забезпечення доступу до першого і другого місць для розміщення для індивідуальної заміни рулонів, при цьому перший і другий футляри містять відповідно перший і другий вихідні отвори для видачі стрічок першого і другого рулонів. Пристрій для видачі за винаходом є безперервно працюючим, і дозволяє завжди мати в розпорядженні папір, при цьому один з рулонів використовується як резервний рулон. Завдяки індивідуальним футлярам завантаження кожного з місць розміщення пристрою є незалежним. Це дозволяє не порушувати користування рулоном, який не повністю розмотаний, в процесі заміни іншого рулону. Крім того, це виключає забруднення рулону в процесі розмотування. Крім того, при закриванні футлярів необхідно витягнути кінець листа з отвору при закриванні футляра для виключення застрягання листа між фланцем рулону і футляром, який закривається, що спричинило б забивання при розмотуванні. Пристрій для видачі паперу за винаходом дозволяє обслуговуючому персоналу правильно закривати футляр і забезпечує правильне розташування стрічки паперу відносно отвору. Для обслуговуючого персоналу враховані також ергономічні умови. У випадку центрального розмотування, коли рулон є новим, останній має певну жорсткість, яка дозволяє ним маніпулювати без порушення його здатності до розмотування. Як тільки відривається перший шматок, його жорсткість зменшується по мірі розмотування. Якщо рулон, який частково розмотаний, піддається ривку або переміщується, він деформується і не може бути більше використаний, при цьому центральне розмотування рулону більше неможливе. Іншою перевагою пристрою для видачі паперу є можливість використання рулонів різного виду в кожному з посадочних місць, що забезпечує більшу різноманітність паперів для користувачів. Переважно, щоб пристрій для видачі паперу був компактним і дозволяв використовувати рулони туалетного паперу, розміри якого подібні до розмірів із заявки на патент FR0451748. Переважно, щоб футляри в закритому положенні були суміжними. Так, між футлярами відсутній зазор, що заважає рідині потрапити в рулони, які захищені футлярами. Крім того, сусідні футляри дозволяють утворити загальний кожух щонайменше для двох вихідних отворів. Відповідно до іншого варіанту винаходу перший і другий футляри з'єднані шарнірними засобами з основою, яка дозволяє відкинути футляри від цоколя в процесі їх відкривання. При цьому футляри в закритому положенні розміщені впритул один до одного. Переважно, щоб шарнірні засоби були виконані в формі похилого шарніра. Під "похилим" розуміють, що відповідні напрямки шарнірів різні. Після закріплення на вертикальній стіні шарнір, переважно, дозволяє спрямовувати футляр похило відносно основи. У процесі відкривання футляра він відходить від іншого футляра без тертя. Те ж саме відбувається при закриванні, коли футляр зближується з основою і прилягає до іншого футляра тільки при загальному закриванні. Для встановлення футлярів можуть бути використані інші засоби, такі як засоби, які створюють напрямну для переміщення при відкриванні. Переважно, щоб кожний футляр був виконаний в формі оболонки, що містить: - задню відкриту поверхню для можливості установлення рулону в оболонку, коли футляр відкритий з подальшим закриванням, - поверхню, бічну у бік іншого згаданого футляра, і - інші поверхні для того, щоб футляри в закритому положенні разом утворювали закриту оболонку. Відповідно до інших варіантів винаходу перше і друге місця для розміщення містять перший і другий тримачі рулонів, призначені відповідно для утримування першого і другого рулонів, коли пристрій для видачі паперу знаходиться в закритому положенні. Пристрій для видачі паперу може бути встановлений в декількох положеннях (вертикальному, горизонтальному, похилому). 2 UA 106297 C2 5 10 15 20 25 30 35 40 45 50 55 Переважно, щоб тримачі рулонів дозволяли зберігати і підтримувати рулони у всіх положеннях. Для цього передбачені засоби прикріплення до задньої поверхні основи для здійснення можливості легкого кріплення у всіх положеннях. Вони, наприклад, виконані у вигляді отворів витягнутої форми для пристосування до різних положень, які існують на вертикальних поверхнях. Переважно, щоб геометричні розміри і/або розміри кожного тримача рулону були пристосовані для бічного закривання рулону, який він утримує для того, щоб захистити його збоку, коли футляр відкритий. Так, коли перший тримач завантажений і його перший футляр відкритий, другий рулон, який не треба змінювати і який захищений своїм другим футляром, доступний зі своєї бічної відкритої сторони. Тримач другого рулону переважно захищає бічну частину другого рулону і переважно займає місце з бічної "закритої" сторони другого футляра. Переважно також, щоб тримачі рулонів були розташовані перпендикулярно основі по периферії першого і другого місць для розміщення. Переважно також, щоб тримачі рулонів були виконані у вигляді циліндра або частини циліндра. Тримач циліндра розмотується збоку, переважно, частина, яка утримує рулон, утворює кут (α), що складає від 180 до 360°, переважно, точно більше 180° і менше або дорівнює 280°. Переважно, щоб кожний футляр пристрою для видачі паперу взаємодіяв з тримачами свого місця для розміщення для виконання суцільної перегородки, коли футляр іншого посадочного місця відкритий і, отже, не може забруднювати другий рулон в процесі завантаження першого місця для розміщення. Переважно також, щоб кожне місце для розміщення містило натискну пластину, при цьому між посадочним місцем і натискною пластиною установлений еластичний засіб таким чином, щоб відсувати пластину від посадочного місця. Таким чином, рулони притиснуті до футляра, що дозволяє точно втримувати рулони притиснутими до футляра і виключити деформацію рулонів. Переважно також, щоб кожний футляр містив засіб замикання для того, щоб фіксувати футляр відносно основи в закритому положенні. Переважно також, щоб пристрій для видачі був пристроєм для видачі з центральним отвором. Переважно також, щоб пристрій для видачі був пристроєм для видачі абсорбуючого паперу, такого, як туалетний папір. Надалі винахід пояснюється нижченаведеним описом, що не є обмежувальним, з посиланнями на супроводжуючі креслення, на яких: Фіг. 1 зображує вигляд в перспективі пристрою для видачі з двома місцями для розміщення за винаходом, при цьому рулон туалетного паперу розміщений в кожному з посадочних місць, а лист туалетного паперу представлений в процесі розмотування кожного з рулонів; Фіг. 2 зображує вигляд знизу пристрою для видачі паперу по фіг. 1, встановленого в горизонтальному положенні, Фіг. 3 зображує вигляд в ізометрії пристрою для видачі по фіг. 2, при цьому розміщений праворуч відсік пристрої відкритий, Фіг. 4 зображує вигляд в ізометрії пристрої для видачі по фіг. 2, при цьому розміщений зліва відсік пристрою відкритий; Фіг. 5 схематично зображує вигляд зверху основи пристрою для видачі паперу за винаходом з тримачами рулонів; Фіг. 6 схематично зображує вигляд знизу пристрою для видачі паперу по фіг. 5; Фіг. 7 схематично зображує вигляд в ізометрії правого відсіку пристрою для видачі паперу за винаходом, при цьому розміщений зліва відсік зображений без тримача рулону і без футляра; Фіг. 8 схематично зображує вигляд відсіку по осі Y-Y, розташованого праворуч пристрою для видачі паперу по фіг. 7; Фіг. 9 зображує вигляд в розрізі по осі Y-Y відсіку, розташованого праворуч пристрою для видачі паперу по фіг. 8 (під невеликим кутом); і Фіг. 10 зображує вигляд в розрізі по осі Y-Y розташованого праворуч відсіку пристрою для видачі паперу по фіг. 8 на вигляді знизу (під невеликим кутом). На фіг. 1 пристрій 10 для видачі паперу є пристроєм для видачі туалетного паперу. Туалетний папір, в цьому випадку, є папером з целюлозної вати, що включає, наприклад, два шари або прошарки, зв'язані, при необхідності, між собою будь-яким відповідним механічним або хімічним засобом, наприклад, накатуванням узору або склеюванням, що добре відомо фахівцям. Туалетний папір виконаний в формі стрічки, змотаної в рулон 4, причому останній містить, або не містить внутрішню центральну оправку, при цьому оправка 3 UA 106297 C2 5 10 15 20 25 30 35 40 45 50 55 60 видаляється на початку використання рулону. Стрічка містить просічки, поперечні напрямку розмотування стрічки, що обмежують листи паперу, які можуть бути індивідуально відірвані. Пристрій 10 для видачі паперу містить корпус 60 видовженої форми для прийому щонайменше двох рулонів 4, 4', виконаних циліндричної форми. Корпус 60 виконаний таким чином, щоб рулони 4, 4' не оберталися на своїй осі в процесі їх розмотування. У цьому прикладі корпус виконаний у вигляді єдиної деталі, яка створює загальний корпус. Звідси випливає, що корпус може бути утворений щонайменше з двох індивідуальних корпусів, встановлених разом за допомогою затисків. Як показано на фіг. 1-4, корпус 60 містить основу 5, в якій розміщені рулони 4, 4'. Рулони 4, 4' закриті кожухом, утвореними двома футлярами 1, 1', що дозволяє забезпечити індивідуальне розміщення кожного рулону 4, 4' в пристрої 10 для видачі паперу. Під "основою" в цьому випадку розуміють єдину основу або декілька елементарних основ, наприклад, з'єднаних затисками для формування кінцевої згаданої основи. Далі в описі терміни "лівий" і "правий" визначені відносно фіг. 4, на якій пристрій розділений площиною (Р) на частині пристрою для видачі зліва площини (Р), що називаються "лівими частинами", тоді як частини з правого боку площини (Р) названі "правими частинами". Нижче пристрій 10 для видачі паперу буде описаний детально. Основа (5) пристрою для видачі паперу На фіг. 5, 9 і 10 основа 5 виконана в формі видовженого елемента, на якому розташовані місця для розміщення 51, 51' для прийому рулонів 4, 4': розташоване праворуч посадочне місце 51 і розташоване зліва посадочне місце 51'. Посадочні місця 51, 51' утворені в товщі основи. Посадочні місця 51, 51', в цьому випадку, є кільцевими для прийому відповідно рулонів туалетного паперу 4, 4' в трубчастій формі. Кожне місце для розміщення 51, 51' містить крізні отвори 54, які призначені для кріплення основи 5 до вертикальної стінки. У даному прикладі кожне посадочне місце 51, 51' містить множну отворів, один з яких - центральний - виконаний в формі подовжньої канавки, що містить в середині кільцевий отвір. Відомим чином це дозволяє вручну закріпити пристрій 10 для видачі паперу на стінці, в якій закріплені гвинти. Множина отворів 54 призначені для того, щоб пристрій 10 для видачі паперу міг бути встановлений в горизонтальному положенні (якщо великий розмір пристрою є горизонтальним), у вертикальному положенні (якщо великий розмір пристрою є вертикальним) і в похилому положенні (якщо великий розмір пристрою є похилим). Нижче пристрій 10 буде описано встановленим в горизонтальному положенні, але звідси випливає, що пристрій 10 може бути встановлений у вертикальному або похилому положеннях. Захисні футляри (1, 1') Далі, з посиланням на фіг. 3 і 4 рулони - розташований праворуч 4 і розташований зліва 4' відповідно захищені футляром - розташованим праворуч 1 і футляром, розташованим ліворуч 1', які шарнірно закріплені на основі 5 за допомогою шарніра - розташованого праворуч 2 і шарніра розташованого ліворуч 2'. Кожний з футлярів 1, 1' містять отвір 3 і 3' відповідно для видачі стрічок туалетного паперу з рулонів 4, 4'. Туалетний папір розмотується з центра рулону 4, 4' і проходить через вихідний отвір 3, 3'. Вихідний отвір 3, 3' має звичайно форму зрізаного конуса з невеликим вихідним перерізом для того, щоб видавати папір лист за листом. У закритому положенні футляри 1, 1' захищають рулони 4, 4' від можливих зовнішніх впливів для того, щоб туалетний папір залишався гігієнічно чистим. Для цього футляри 1, 1' змикаються в закритому положенні для утворення спільного кожуха пристрою 10 для видачі паперу. У даному прикладі кожний футляр 1, 1' виконаний в формі частково циліндричної оболонки, що містить задню відкриту сторону для введення рулонів 4, 4' в оболонку, коли футляр 1, 1' закритий, виріз або напіввиріз у бік іншого футляра 1, 1', і інші сторони футляра 1, 1', виконані таким чином, що в закритому положенні вони утворюють всі разом безперервну оболонку. Іншими словами, розташування в закритому стані двох футлярів 1, 1' повністю виконує функцію єдиного спільного кожуха. У інших варіантах здійснення бічна сторона може також бути виконана суцільною. У відкритому положенні футляри 1, 1' забезпечують доступ до місць для розміщення 51, 51' для індивідуального завантаження рулонів 4, 4'. Це дозволяє індивідуально завантажити місце для розміщення 51, 51' шляхом відкривання одного футляра 1, 1', залишаючи інший футляр 1, 1' в закритому положенні для того, щоб він закривав рулон 4, 4' в процесі використання. У даному прикладі на фіг. 2 і 6 шарнірні з'єднання 2, 2' встановлені похило, тобто напрямок осі правого шарніра 2 відрізняється від напрямку осі лівого шарніра 2'. Крім того, осі шарнірних 4 UA 106297 C2 5 10 15 20 25 30 35 40 45 50 55 60 з'єднань 2, 2' не розташовані паралельно відповідно напрямку, в якому розміщений пристрій 10 для видачі. Це переважно дозволяє відкидати футляр 1, 1' похило по відношенню до основи 5. Іншими словами, для пристрою 10, встановленого горизонтально, коли відкривають футляр 1, 1', останній переміщується в похилому напрямку, який включає вертикальну складову, а також горизонтальну складову, щоб відійти від центра пристрою 10, тобто від площини (Р), при цьому площина (Р) відповідає бічним сторонам футлярів (1, 1'). Іншими словами, між своїм положенням закривання і своїм положенням відкривання футляр 1, 1' відходить від площини (Р), що дозволяє виключити контакт футлярів 1, 1' при відкриванні одного з двох футлярів. Переважно, шарнірне з'єднання 2, 2' розташоване в нижній частині пристрою 10 так, щоб футляри 1, 1' відкривалися, в основному, зверху вниз. Крім того, кожний з футлярів 1, 1' містить засіб закривання 7, 7', який на фіг. 7 і 8 представлений у вигляді замка, замкненого ключем. Це дозволяє виключити крадіжку рулону туалетного паперу. Засіб замикання розташований, в цьому випадку, у верхній частині пристрою 10, розташованого горизонтально. Тримачі рулонів (6, 6') На фіг. 5 зображено, що в пристрої 10 для видачі паперу встановленому горизонтально, кожне посадочне місце 51, 51' містить на своїй периферії тримач рулону 6, 6', виконаний в формі циліндричної трубчастої частини, розміщеної перпендикулярно основі 5. Циліндрична трубчаста частина має збоку виріз, що забезпечує подовжнє бічне введення рулону 4, 4' в місце для розміщення 51, 51', при цьому частина, що виходить з основи, на якій розташований рулон, утворює кут α, як зображено на фіг. 5. У положенні горизонтального використання, коли пристрій 10 для видачі паперу встановлений на вертикальній стінці, кут α тримача 6, 6' орієнтований вгору так, щоб полегшити установлення рулону 4, 4' зверху вниз у вертикальному напрямку. Тримач 6, 6' виконує функцію утримування маси рулону, а також функцію захисту рулону 4, 4'. Остання функція буде пояснена нижче. У цьому прикладі кут α тримача 6, 6' становить, приблизно, 240°, але звідси випливає, що будь-який кут від 180° до 360° може також підходити для здійснення цієї подвійної функції. Дійсно, з таким кутом розкриття тримач 6, 6' виконує також функцію тримача рулонів 4, 4', коли пристрій 10 знаходиться у вертикальному або похилому положенні. На фіг. 9 і 10 кожне місце для розміщення 51, 51' містить, крім того, натискну пластину 52 кільцевої форми, призначену для розміщення на її кільцевій поверхні рулону 4, 4'. Між задньою поверхнею натискної пластини 52 і передньою поверхнею посадочного місця 51 розташовані, в цьому випадку, пружини 53 для притискання рулону до футляра 1 в закритому положенні. На фіг. 5, 9 і 10 кожне посадочне місце 51, 51' містить на своїй передній поверхні трубки 55, розташовані вертикально і призначені для розміщення пружин 53, 53' в їх внутрішньому об'ємі. Наявність декількох пружин 53, 53' в одному і тому ж посадочному місці 51, 51' дозволяє, переважно зрівноважити тиск уперед, здійснюваний натискною пластиною 52, 52', а також забезпечити рівномірний контакт між рулонами 4, 4' і їх футлярами 1, 1'. Крім того, натискна пластина 52, 52' утримується в своєму посадочному місці 51, 51' упорами, які обмежують хід натискної пластини 52, 52' і виключають також вихід пластини 52, 52' зі свого посадочного місця. У іншому варіанті здійснення тримач рулону може бути виконаний окремо або як одне ціле з основою. Відповідно до ще одного варіанту здійснення тримач може бути утворений декількома зонами або опорними поверхнями, що утримують рулон на місці і забезпечують функцію тримача у всіх напрямках. Матеріали цього тримача вибрані таким чином, щоб відповідати цій функції. Використання пристрою для видачі паперу При закріпленні на вертикальній стінці в горизонтальному монтажному положенні рулони 4, 4' розташовуються в посадочних місцях 51 перпендикулярно основі 5, при цьому маса рулонів 4, 4' утримується тримачами 6, 6', які розміщені під рулонами 4, 4'. Тримачі 6, 6' утворюють, переважно, люльки, в яких розміщені рулони 4, 4'. Рулони 4, 4' захищені футлярами 1, 1' в закритому положенні, які утворюють загальний кожух для пристрою 10 для видачі паперу, захищаючи їх від зовнішніх впливів (удари, рідина і т. д.). Кінець стрічки туалетного паперу кожного рулону 4, 4' виступає з розподільного отвору 3, 3' кожного з футлярів 1, 1', як зображено на фіг. 1. Таким чином, користувач може легко витягнути кінець стрічки для отримання листа паперу. Будучи компактним, пристрій 10 містить резервний рулон 4' або 4, що дозволяє протистояти будь-якій недостачі рулонів паперу і/або обмежити кількість їх замін. Крім того, рулони 4, 4' 5 UA 106297 C2 5 10 15 20 25 30 35 замінюються незалежно один від одного, що дозволяє повністю використовувати рулон 4, 4' перед його заміною, при цьому резервний рулон 4', 4 дозволяє забезпечити безперервність. Стрічка туалетного паперу може бути різних видів в кожному з посадочних місць (нормальний папір або, наприклад, протиалергенний папір), що надає більшого діапазону використанню пристрою 10. Переважно, видача паперу здійснюється полистово, що приводить до зниження споживання паперу користувачами. Крім того, футляри 1, 1' прикріплюються до цоколя 5 замикаючими засобами 7, 7' для виключення будь-якої крадіжки рулонів 4, 4'. Завантаження пристрою для видачі паперу Наприклад, для забезпечення завантаження місця для розміщення 51, розташованого з правого боку пристрою 10 для видачі, користувач, в обов'язок якого входить обслуговування, повинен передусім відкрити замок розташованого праворуч футляра 1, так, щоб забезпечити відкидання футляра 1, розташованого праворуч відносно основи 5. Після відкривання футляр 1, розташований праворуч, переміщується праворуч в похиле положення вниз до зупинки під пристроєм для видачі, як зображено на фіг. 3. Після відкривання футляр 1, розташований праворуч, знаходиться в стабільному положенні під пристроєм для видачі, при цьому місце для розміщення 51, розташоване праворуч, доступне для завантаження. Хоча тримач 6, розташований праворуч, не зображений на фіг. 3, новий рулон 4 розміщений в правому посадочному місці 6 пристрою 10 для видачі, при цьому задній кінець рулону 4, розташований праворуч, спирається на праву пластину 52 посадочного місця 51, розташованого праворуч. Після заправляння кінця стрічки рулону 4 в розподільний отвір 3 розташований праворуч футляр 1 закривають, повертаючи його в зворотному напрямку і одночасно витягують стрічку паперу через вихідний отвір. Закривання правого футляра 1 чинить тиск на правий рулон 4. В закритому положенні розташованого праворуч футляра 1 правий рулон 4 повністю закритий між правим футляром 1 і правою основою 52, що дозволяє виключити будь-яке послаблення правого рулону 4. На фіг. 7 і 8 видно, що завантаження пристрою 10 є, зокрема, гігієнічним. Дійсно, хоча правий футляр 1 має збоку виріз в положенні закривання, лівий тримач 6, з'єднаний з бічною стінкою правого футляра 1, захищає збоку правий рулон 4 при завантаженні лівого рулону 4'. Іншими словами, кут α тримача 6, 6' відкалібрований для забезпечення, з одного боку, легкого встановлення нового рулону (що вимагає малого кута) і, з іншого боку, ефективного захисту рулону від забруднення, коли вставляється новий рулон (що вимагає великого кута). Винахід, в цьому випадку, був представлений пристроєм для видачі паперу, що містить два рулони, але звідси випливає, що пристрій для видачі міг би містити більше двох рулонів, розташованих в пристрої в лінію або в шаховому порядку. ФОРМУЛА ВИНАХОДУ 40 45 50 55 1. Пристрій (10) для видачі паперу, зокрема поглинального паперу, який містить корпус (60), в якому розташовані щонайменше два рулони (4, 4') паперової стрічки, при цьому корпус містить: - основу (5), що містить щонайменше одне перше посадочне місце і одне друге посадочне місце (51, 51') для прийому, відповідно, щонайменше одного першого і одного другого рулонів (4, 4'), і - щонайменше один перший футляр і один другий футляр (1, 1'), встановлені на основі (5) і призначені, в положенні закривання, для захисту відповідно першого і другого рулонів (4, 4') і, в положенні відкривання, відповідно для доступу до першого і другого посадочних місць (51, 51') для індивідуальної заміни рулонів, причому перший і другий футляри (1, 1') містять відповідно перший і другий вихідні отвори (3,3') для видачі стрічок першого і другого рулонів (4, 4'). 2. Пристрій (10) за п. 1, в якому футляри (1, 1') прилягають один до одного в закритому положенні. 3. Пристрій (10) за одним з попередніх пунктів, в якому перший і другий футляри (1, 1') зв'язані шарнірними засобами з основою (5), які встановлені з можливістю відведення футлярів (1, 1') одного від одного в процесі відкривання футлярів (1, 1'). 4. Пристрій (10) за п. 3, в якому шарнірні засоби виконані у вигляді похилих шарнірів (2, 2'). 5. Пристрій (10) за п. 4, в якому кожний футляр (1, 1') виконаний у вигляді оболонки, що містить: - відкриту задню сторону для забезпечення установлення рулону (4, 4') в оболонку, коли футляр (1, 1') відкритий, - сторону, бічну до згаданого іншого футляра, і - інші сторони, щоб футляри (1, 1') в закритому положенні утворювали закриту оболонку. 6 UA 106297 C2 5 10 15 20 6. Пристрій (10) за одним з попередніх пунктів, в якому перше і друге посадочні місця (51, 51') містять відповідно перший і другий тримачі (6, 6') рулону, призначені відповідно для утримування першого і другого рулонів (4, 4'), коли пристрій (10) знаходиться в піднятому положенні. 7. Пристрій (10) за п. 6, в якому геометрія і/або розміри кожного тримача рулону виконані з можливістю закривання з боку рулону (4, 4'), який він утримує так, щоб захистити його збоку, коли футляр (1, 1') відкритий. 8. Пристрій (10) за одним з пп. 6 і 7, в якому тримачі (6, 6') рулонів розташовані перпендикулярно основі (5) по периферії першого і другого посадочних місць (51, 51'). 9. Пристрій (10) за одним з пп. 6-8, в якому тримачі (6, 6') рулонів виконані в формі частини циліндра. 10. Пристрій (10) за п. 9, в якому тримач (6, 6') рулону виконаний з боку з вирізом, при цьому частина, що виходить з основи, яка утримує рулон, утворює кут (а), який складає від 180 до 360°. 11. Пристрій (10) за одним з пп. 6-10, в якому згаданий футляр (1) взаємодіє із згаданим тримачем (6) рулону свого посадочного місця (51) для формування закритої відділяючої безперервної перегородки, коли згаданий футляр (1') посадочного місця (51') відкритий. 12. Пристрій (10) за одним з попередніх пунктів, в якому кожне посадочне місце (51, 51') містить натискну пластину (52, 52'), при цьому між посадочним місцем (51, 51') і натискною пластиною (52, 52') встановлені еластичні засоби для відведення натискної пластини (52, 52') від свого посадочного місця (51). 13. Пристрій (10) за одним з попередніх пунктів, в якому пристроєм для видачі паперу є пристрій з центральним розмотуванням паперу. 7 UA 106297 C2 8 UA 106297 C2 9 UA 106297 C2 10 UA 106297 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
