Пристрій для кріплення рулонного паперу до принтера

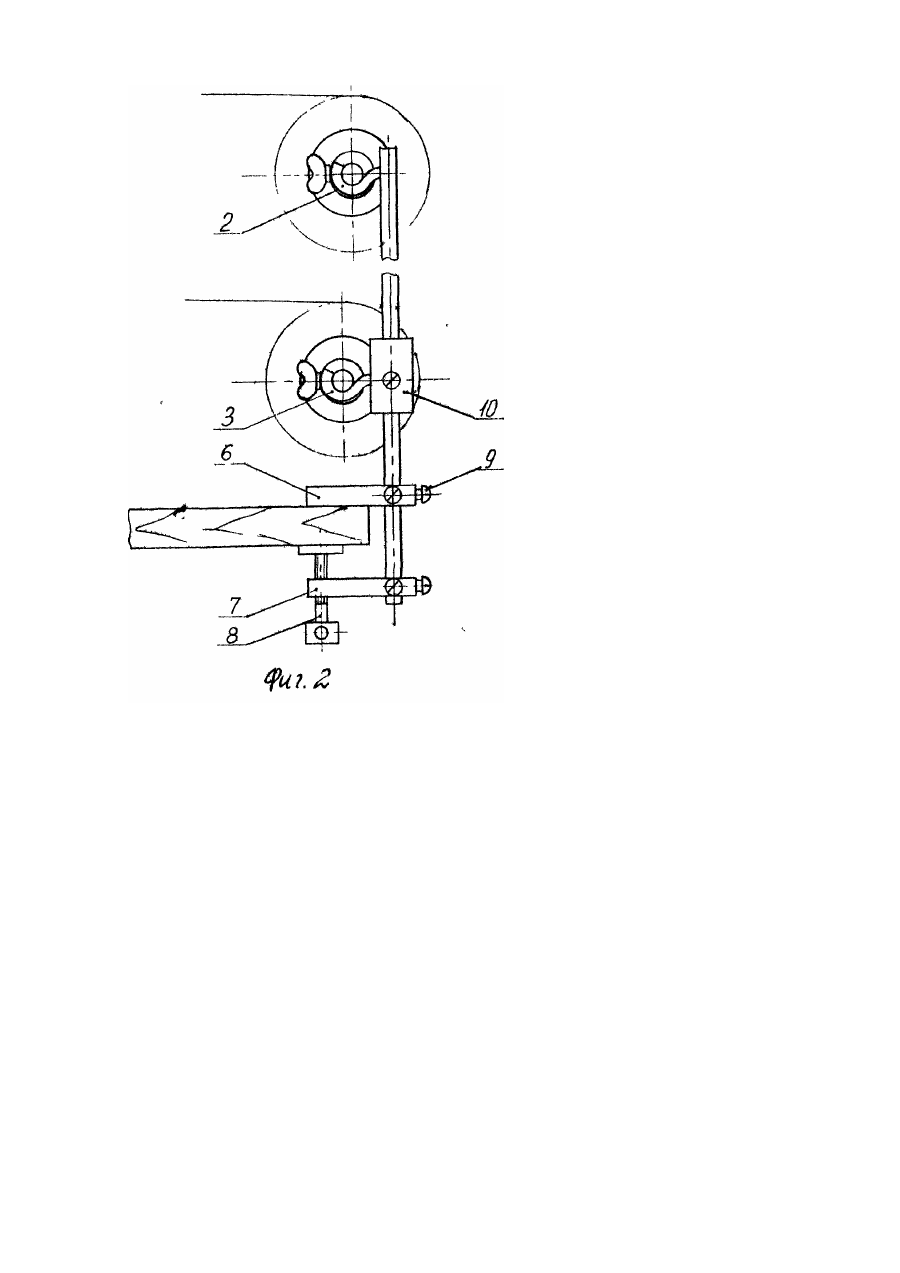

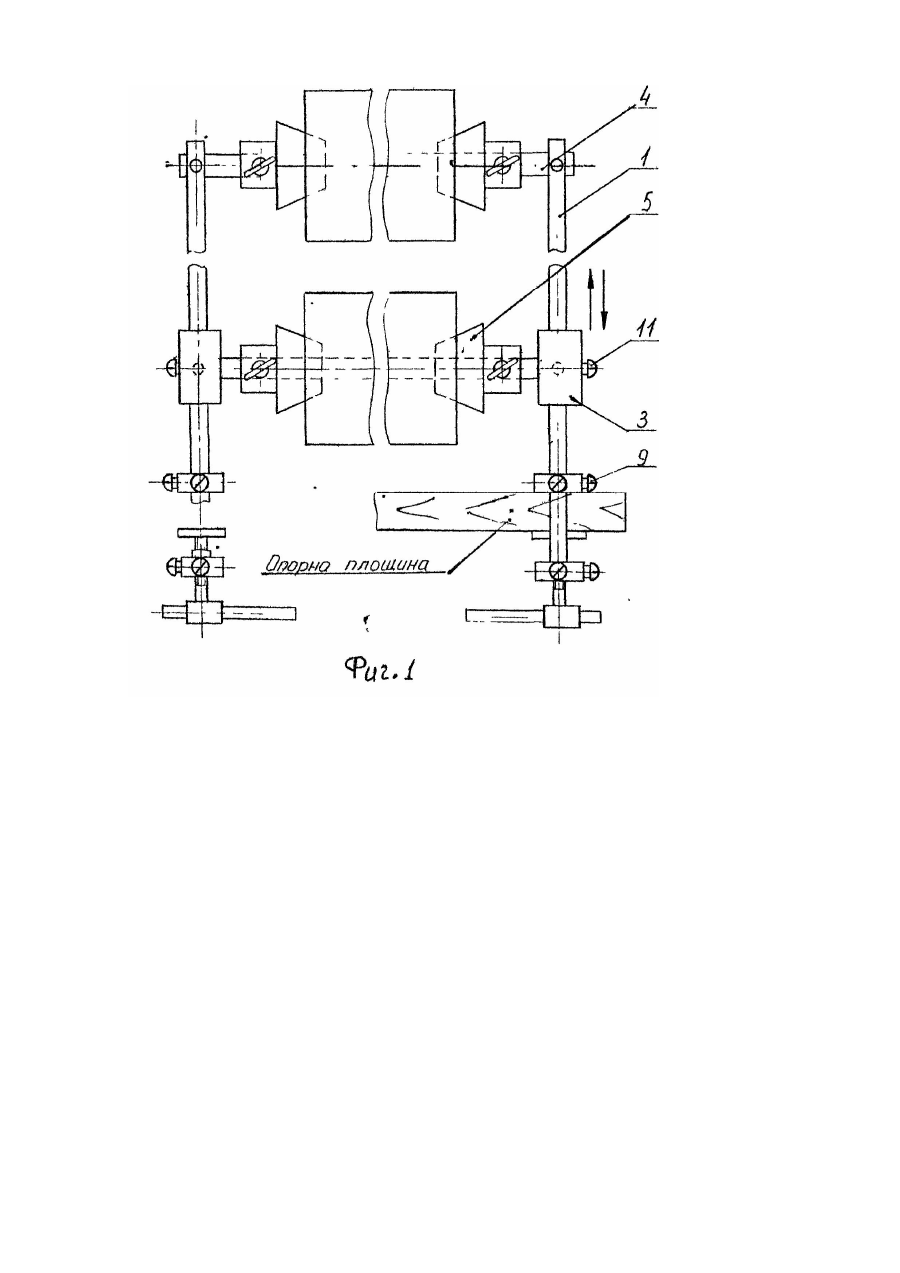

Винахід належить до обчислювальної техніки І може використовуватись для кріплення рулонного паперу до принтерів, АЦПУ та Інших друкуючих І стрічко-протяжних пристроїв. Недоліком відомих Існуючих пристроїв для кріплення рулонів до принтерів CM 6337, RQBOTRON, STAR, EPSON та інших є прив'язка їх до конкретних типів І марок принтерів. На них може бути використаний тільки один типорозмір рулону паперу, обмежений по вазі та габаритах, відсутня фіксація рулону на осі» що призводить до зсуву паперу та нерівномірної його подачі, а кріплення пристрою безпосередньо до принтерів є джерелом додаткової вібрації. У конструкціях пристроїв на підставках остання займає чималу площу столу або підлоги, значна за масою та габаритами, що призводить до обмеження їх використання. Метою винаходу є підвищення ефективності роботи та розширення зони застосування пристрою. Названа ціль досягається тим, що за рахунок наявної в конструкції пристрою поперечної вісі, що вкладається на нерухомих скобах, та однієї або двох додаткових вісей, що мають можливість пересуватися разом з рухомими скобами по вертикальних штангах, одночасно можна розмістити в пристрої до трьох різних за габаритами (ширині, діаметру) рулонів паперу, внаслідок чого в процесі роботи можна швидко переходити на рулони іншого формату з меншими затратами часу на їх заміну, а два елементи фіксації у формі конусів на кожній вісі, які вводяться в отвори рулону з обох боків та фіксуються на ній, запобігають зсуву рулону на вісі та перекосу 1 нерівномірності руху стрічки паперу. Розширення зони застосування пристрою визначається в можливості кріплення до опорної площини будь-якої товщини та форми, як зверху так І знизу від неї, завдяки струбцинам, які складаються З двох губок, кожна з яких може вільно пересуватися по штанзі та фіксуватися на ній за допомогою двох гвинтів, розміщених на одній площині під кутом 90 відносно один одного, при цьому одна з губок з'єднана Із стопорним гвинтом. Суть винаходу пояснюється кресленням, де зображено загальний вигляд пристрою у двох проекціях: фіг. 1 та фіг. 2. Пристрій виконано у вигляді двох штанг 1, на кожній з яких розміщено нерухому скобу 2 та додатково одну або дві рухомі скоби З, на які між штангами вкладаються вісі 4 з насадженими на них елементами фіксації, ' Кожна штанга кріпиться до опорної площини струбцинами, кожна З яких складається з двох губок; верхньої 6 та нижньої 7, як! мають можливість пересуватися по штанзі. Нижня губка 7 поєднана із стопорним гвинтом 8. Фіксація вісей 4 на скобах здійснюється за рахунок кільцевих канавок, виконаних на кінцях вісей. Кріплення елементів типу "барашек". Губки 6, 7 струбцин кріпляться до штанг за допомогою гвинтів 9. Рухомі скоби 3 фіксуються на штангах гвинтами 10. Пристрій працює таким чином. Штанги кріпляться до опорної площини струбцинор, попередньо розсунувши губки 6 та 7 на необхідну відстань та зафіксувавши їх на штанзі гвинтами 8 та 9. На кожну вісь 4 насаджується рулон паперу, а з обох боків елементи фіксації 5, які стопоряться від зсуву різьбовими елементами типу "барашку". Після цього вісі вкладаються кільцевими канавками на скоби 2 та 3. Висота розміщення рухомих скоб 3 регулюється гвинтами 10 і залежить від габаритів рулону та зручності обслуговування. Таким чином, виконання пристрою З роз'ємними струбцинами дозволяє кріпити його до будь-якого за розмірами І габаритами друкуючого пристрою, а наявність додаткових вісей, висота розташування яких регулюється, та елементи фіксації на кожній вісі, дозволяють підвищити ефективність роботи на ньому.
