Умістище для споживчих виробів

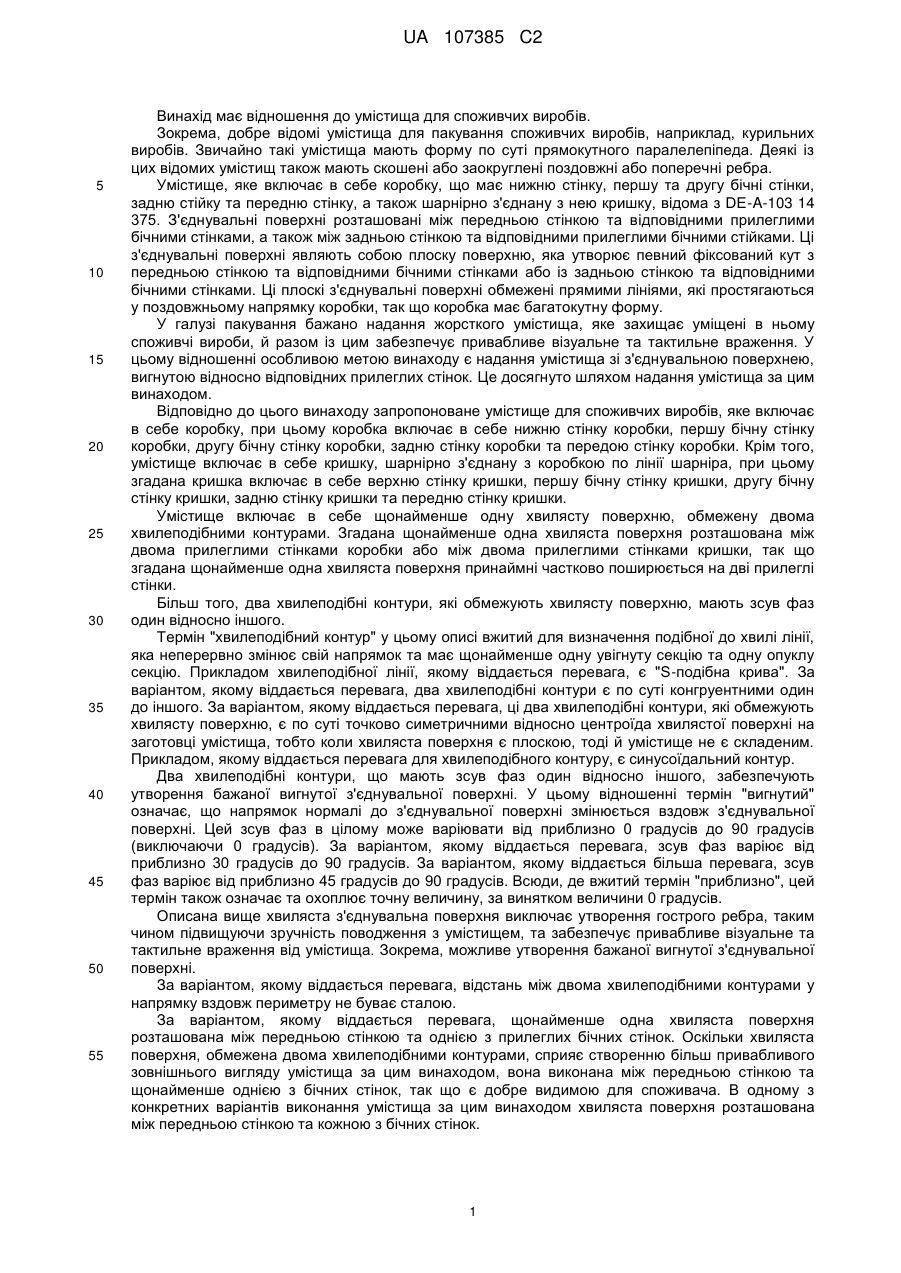

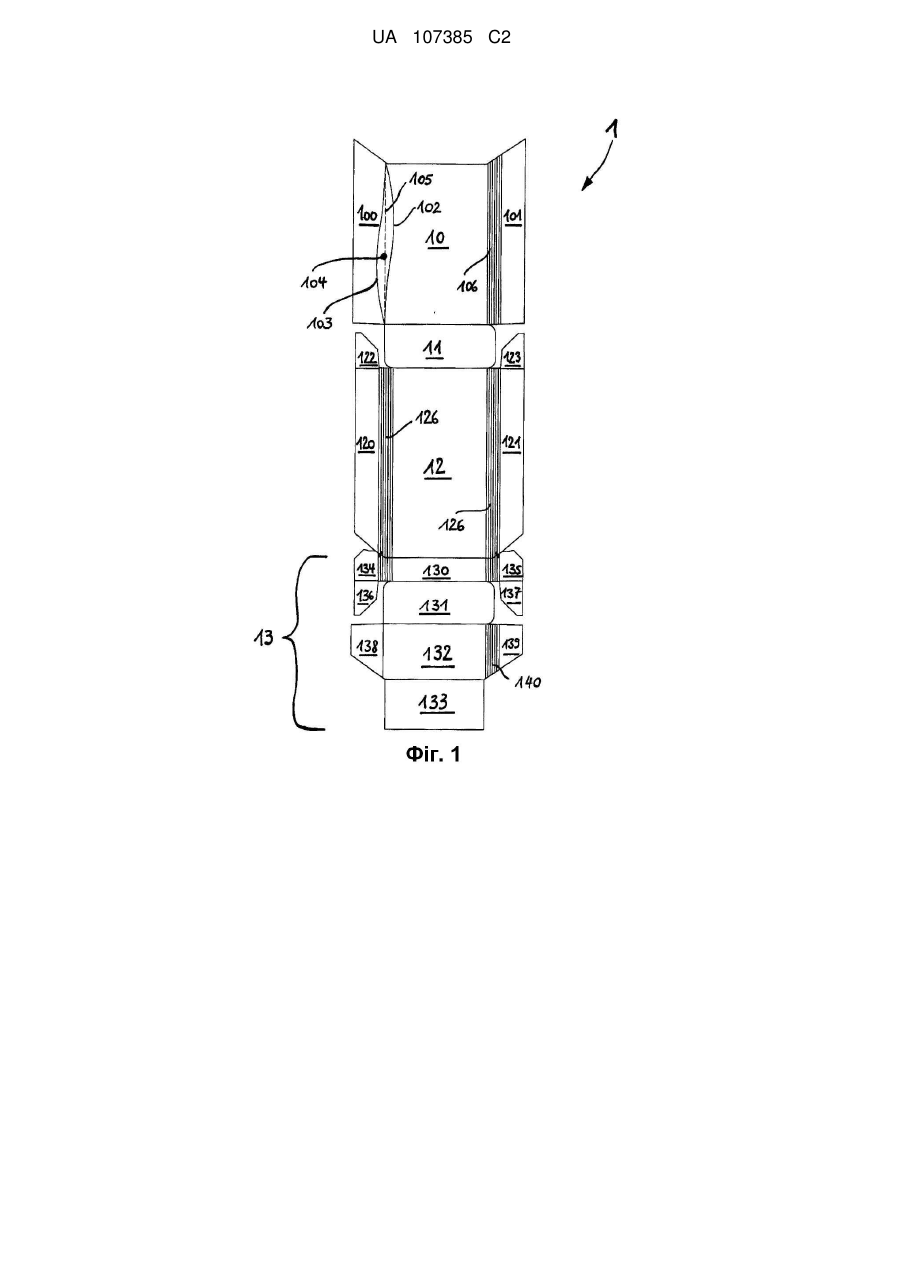

Реферат: Винахід має відношення до упаковки (1), яка включає в себе обгорнутий пакунок споживчих виробів, розташованих усередині коробки, при цьому коробка включає в себе нижню стінку (11) коробки, першу бічну стінку (101) коробки, другу бічну стінку (100) коробки, задню стінку (12) коробки та передню стінку (10) коробки, крім того, упаковка додатково включає в себе кришку (13), шарнірно з'єднану з коробкою по лінії шарніра, при цьому кришка включає в себе верхню стінку кришки, першу бічну стінку кришки, другу бічну стінку кришки, задню стінку кришки та передню стінку кришки (132), крім того, упаковка включає в себе щонайменше одну хвилясту поверхню (104а), обмежену двома хвилеподібними контурами (102а, 103а), причому щонайменше одна хвиляста поверхня розташована між двома прилеглими стінками кришки або двома прилеглими стінками коробки, так що щонайменше одна хвиляста поверхня принаймні частково з'єднує дві прилеглі стінки. UA 107385 C2 (12) UA 107385 C2 UA 107385 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід має відношення до умістища для споживчих виробів. Зокрема, добре відомі умістища для пакування споживчих виробів, наприклад, курильних виробів. Звичайно такі умістища мають форму по суті прямокутного паралелепіпеда. Деякі із цих відомих умістищ також мають скошені або заокруглені поздовжні або поперечні ребра. Умістище, яке включає в себе коробку, що має нижню стінку, першу та другу бічні стінки, задню стійку та передню стінку, а також шарнірно з'єднану з нею кришку, відома з DE-A-103 14 375. З'єднувальні поверхні розташовані між передньою стінкою та відповідними прилеглими бічними стінками, а також між задньою стінкою та відповідними прилеглими бічними стійками. Ці з'єднувальні поверхні являють собою плоску поверхню, яка утворює певний фіксований кут з передньою стінкою та відповідними бічними стінками або із задньою стінкою та відповідними бічними стінками. Ці плоскі з'єднувальні поверхні обмежені прямими лініями, які простягаються у поздовжньому напрямку коробки, так що коробка має багатокутну форму. У галузі пакування бажано надання жорсткого умістища, яке захищає уміщені в ньому споживчі вироби, й разом із цим забезпечує привабливе візуальне та тактильне враження. У цьому відношенні особливою метою винаходу є надання умістища зі з'єднувальною поверхнею, вигнутою відносно відповідних прилеглих стінок. Це досягнуто шляхом надання умістища за цим винаходом. Відповідно до цього винаходу запропоноване умістище для споживчих виробів, яке включає в себе коробку, при цьому коробка включає в себе нижню стінку коробки, першу бічну стінку коробки, другу бічну стінку коробки, задню стінку коробки та передою стінку коробки. Крім того, умістище включає в себе кришку, шарнірно з'єднану з коробкою по лінії шарніра, при цьому згадана кришка включає в себе верхню стінку кришки, першу бічну стінку кришки, другу бічну стінку кришки, задню стінку кришки та передню стінку кришки. Умістище включає в себе щонайменше одну хвилясту поверхню, обмежену двома хвилеподібними контурами. Згадана щонайменше одна хвиляста поверхня розташована між двома прилеглими стінками коробки або між двома прилеглими стінками кришки, так що згадана щонайменше одна хвиляста поверхня принаймні частково поширюється на дві прилеглі стінки. Більш того, два хвилеподібні контури, які обмежують хвилясту поверхню, мають зсув фаз один відносно іншого. Термін "хвилеподібний контур" у цьому описі вжитий для визначення подібної до хвилі лінії, яка неперервно змінює свій напрямок та має щонайменше одну увігнуту секцію та одну опуклу секцію. Прикладом хвилеподібної лінії, якому віддається перевага, є "S-подібна крива". За варіантом, якому віддається перевага, два хвилеподібні контури є по суті конгруентними один до іншого. За варіантом, якому віддається перевага, ці два хвилеподібні контури, які обмежують хвилясту поверхню, є по суті точково симетричними відносно центроїда хвилястої поверхні на заготовці умістища, тобто коли хвиляста поверхня є плоскою, тоді й умістище не є складеним. Прикладом, якому віддається перевага для хвилеподібного контуру, є синусоїдальний контур. Два хвилеподібні контури, що мають зсув фаз один відносно іншого, забезпечують утворення бажаної вигнутої з'єднувальної поверхні. У цьому відношенні термін "вигнутий" означає, що напрямок нормалі до з'єднувальної поверхні змінюється вздовж з'єднувальної поверхні. Цей зсув фаз в цілому може варіювати від приблизно 0 градусів до 90 градусів (виключаючи 0 градусів). За варіантом, якому віддається перевага, зсув фаз варіює від приблизно 30 градусів до 90 градусів. За варіантом, якому віддається більша перевага, зсув фаз варіює від приблизно 45 градусів до 90 градусів. Всюди, де вжитий термін "приблизно", цей термін також означає та охоплює точну величину, за винятком величини 0 градусів. Описана вище хвиляста з'єднувальна поверхня виключає утворення гострого ребра, таким чином підвищуючи зручність поводження з умістищем, та забезпечує привабливе візуальне та тактильне враження від умістища. Зокрема, можливе утворення бажаної вигнутої з'єднувальної поверхні. За варіантом, якому віддається перевага, відстань між двома хвилеподібними контурами у напрямку вздовж периметру не буває сталою. За варіантом, якому віддається перевага, щонайменше одна хвиляста поверхня розташована між передньою стінкою та однією з прилеглих бічних стінок. Оскільки хвиляста поверхня, обмежена двома хвилеподібними контурами, сприяє створенню більш привабливого зовнішнього вигляду умістища за цим винаходом, вона виконана між передньою стінкою та щонайменше однією з бічних стінок, так що є добре видимою для споживача. В одному з конкретних варіантів виконання умістища за цим винаходом хвиляста поверхня розташована між передньою стінкою та кожною з бічних стінок. 1 UA 107385 C2 5 10 15 20 25 30 35 40 45 50 55 60 За варіантом, якому віддається перевага, щонайменше одна перша хвиляста поверхня виконана між двома стінками коробки, та щонайменше одна друга хвиляста поверхня виконана між двома стінками кришки. За варіантом, якому віддається перевага, взаємне розташування цих щонайменше однієї першої хвилястої поверхні, виконаної між двома стінками коробки, та щонайменше однієї другої хвилястої поверхні, виконаної між двома стінками кришки, узгоджене. У цій конфігурації закрите умістище має привабливе ребро вздовж усієї висоти, коли кришка з'єднана з коробковою частиною. У цьому варіанті виконання взаємне розташування хвилеподібних контурів на коробці та хвилеподібних контурів на кришці може бути узгоджене, так що хвилясті поверхні на коробці та кришці виглядають продовженням від коробки до кришки, коли умістище закрите. За варіантом, якому віддається перевага, умістище за цим винаходом додатково включає в себе окремий внутрішній каркас, прикріплений до передньої стійки корпусу умістища. Згаданий внутрішній каркас має вушкоподібний виступ, який простягається назовні від згаданого внутрішнього каркаса для утворення пружного зачеплення кришки, коли кришка перебуває у накритому положенні. Цьому варіантові віддається перевага, тому що пружне зачепленим запобігає ненавмисному відкриванню кришки, і в той самий час звук "клацання" вкачує споживачеві, що умістище закрите. За варіантом, якому віддається перевага, внутрішній каркас має щонайменше одну хвилясту поверхню, обмежену двома хвилеподібними контурами. Ця хвиляста поверхня внутрішнього каркаса розташована між передньою частиною внутрішнього каркаса та прилеглою бічною частиною внутрішнього каркаса. Хвиляста поверхня внутрішнього каркаса знаходиться між передньою частиною внутрішнього каркаса та відповідною прилеглою бічною частиною внутрішнього каркаса та з'єднує цю передню частину внутрішнього каркаса з прилеглою бічною частиною внутрішнього каркаса. Цей внутрішній каркас може завершувати привабливий зовнішній вигляд умістища, поліпшений хвилястою поверхнею, обмеженою хвилеподібними контурами. Зокрема, внутрішній каркас може мати згадану хвилясту поверхню, яка розташована між передньою частиною внутрішнього каркаса та згаданою прилеглою бічною частиною внутрішнього каркаса, в усіх місцях, де є відповідна хвиляста поверхня, розташована між передньою стінкою та прилеглою бічною стінкою умістища. За варіантом, якому віддається перевага, умістище за цим винаходом включає в себе від двох до п'яти хвилястих поверхонь, розташованих між одними й тими самими двома прилеглими стінками, тобто між однією першою стінкою кришки та однією другою стінкою кришки або між однією першою стінкою коробки та однією другою стінкою коробки. За варіантом, якому віддається перевага, щонайменше одна хвиляста поверхня включає в себе від однієї до п'яти хвиль. Це дозволяє одержати додаткову різноманітність візуальних та тактильних вражень від умістища за цим винаходом. Умістища за цим винаходом можуть мати форму прямокутного паралелепіпеда з розташованими під прямим кутом поздовжніми та розташованими під прямим кутом поперечними ребрами. Альтернативно умістище може мати на додаток до щонайменше однієї хвилястої поверхні одне або більше заокруглених поздовжніх ребер, заокруглених поперечних ребер, скошених поздовжніх ребер, скошених поперечних ребер або їх комбінації. Наприклад, умістище за цим винаходом без обмежень може мати: - одне або два поздовжні заокруглені або скошені ребра на передній стінці та/або одне або два поздовжні заокруглені або скошені ребра на задній стінці; - одне або два поперечні заокруглені або скошені ребра на передній стінці та/або одне або два поперечні заокруглені або скошені ребра на задній стінці; - одне поздовжнє заокруглене ребро та одне поздовжнє скошене ребро на передній стінці та/або одне поперечне заокруглене ребро та одне поперечне скошене ребро на задній стінці; - одне або два поперечні заокруглені або скошені ребра на передній стінці та одне або два поздовжні заокруглені або скошені ребра на передній стінці; - два поздовжні заокруглені або скошені ребра на першій бічній стінці або два поперечні заокруглені або скошені ребра на другій бічній стінці. Якщо умістище має одне або більше заокруглених ребер та виготовлене з пластинчастої заготовки, то за варіантом, якому віддається перевага, ця заготовка має три, чотири, п'ять, шість або сім бігованих ліній або рильованих ліній для утворення кожного заокругленого ребра у складеному умістищі. Ці біговані лінії або рильовані лінії можуть бути виконані або зсередини, або ззовні умістища. За варіантом, якому віддається перевага, біговані або рильовані лінії виконані на відстані від приблизно 0,3 мм до 4 мм одна від одної. За варіантом, якому віддається перевага, відстань між цими рильованими лініями або бігованими лініями залежить від товщини пластинчастої заготовки. За варіантом, якому 2 UA 107385 C2 5 10 15 20 25 30 35 40 45 50 55 60 віддається перевага, відстань між рильованими лініями або бігованими лініями становить від приблизно 0,5 товщини до приблизно 4 товщин пластинчастої заготовки. Якщо умістище має одне або більше скошених ребер, то за варіантом, якому віддається перевага, це скошене ребро має ширину від приблизно 1 мм до приблизно 10 мм, а за варіантом, якому віддається більша перевага, - від приблизно 2 мм до приблизно 6 мм. Альтернативно умістище може мати подвійний скіс, утворений трьома паралельними бігованими або рильованими лініями, які розташовані на такій відстані, що утворюють два річні скоси на ребрі умістища. Альтернативно умістище може мати непрямокутний поперечний переріз, наприклад, багатокутний, такий як трикутний або шестикутний, або ж овальний, напівовальний, круглий або напівкруглий. Якщо умістище має скошене ребро та виготовлене з пластинчастої заготовки, то цей скіс може бути утворений двома паралельними бігованими лініями або рильованими лініями на пластинчастій заготовці. Біговані лінії або рильовані лінії можуть бути розташовані симетрично відносно ребра між першою стінкою та другою стінкою. Альтернативно ці біговані або рильовані лінії можуть бути розташовані несиметрично відносно ребра між першою стінкою та другою стінкою, так що скіс простягається у першу стінку умістища далі, ніж у другу стійку умістища. Умістище може бути виготовлене і будь-яких прийнятних матеріалів, до яких належать, але без обмеження ними, такі матеріали як цупкий папір, багатошаровий картон, пластик, метал або їх комбінації. За варіантом, якому віддається перевага, цупкий папір має питому масу від 2 2 приблизно 100 г/м до приблизно 350 г/м . Умістища за цим винаходом можуть бути застосовані для лакування різноманітних споживчих виробів. За варіантом здійснення, якому віддається особлива перевага, умістища за цим винаходом застосовують для пакування курильних виробів. Умістища за цим винаходом переважно можуть бути застосовані для пакування курильних виробів, в тому числі, але без обмеження ними, звичайних сигарет, які курять із жевріючого кінця, сигар або сигарил, нагрівних курильних виробів, які включають в себе горючий паливний елемент, або джерело тепла, та аерозолетвірний субстрат (наприклад, сигарет, описаних в US-A-4,714,082), а також курильних виробів для застосування в електричних курильних системах (наприклад, сигарет, описаних в US-A-5,692,525). Умістища за цим винаходом шляхом відповідного вибору їх розмірів можуть бути виконані так, щоб містити різну загальну кількість курильних виробів або дозволяти розташування курильних виробів за різними схемами. Наприклад, умістища за цим винаходом шляхом відповідного вибору їх розмірів можуть бути виконані так, щоб містити загалом від десяти до тридцяти курильних виробів. Курильні вироби можуть бути розташовані за різними схемами залежно від загальної кількості курильних виробів. Наприклад, курильні вироби можуть бути розташовані в один ряд із шести, семи, восьми, дев'яти або десяти штук. Альтернативно курильні вироби можуть бути розташовані у дна або більше рядів. Ці два або більше рядів можуть містити однакову кількість курильних виробів. Наприклад, курильні вироби можуть бути розташовані за такими схемами: два ряди з п'яти, шести, семи, восьми, дев'яти або десяти штук; три ряди з п'яти або семи штук; або чотири ряди з чотирьох, п'яти або шести штук. Альтернативно у цих двох або більше рядах можуть бути щонайменше два ряди з різною кількістю курильних виробів у кожному з цих рядів. Наприклад, курильні вироби можуть бути розташовані за такими схемами: ряд із п'яти та ряд із шести штук (схема 5-6); ряд із шести та ряд із семи штук (схема 6-7); ряд із семи та ряд із восьми штук (схема 7-8); середній ряд із п'яти та два зовнішні ряди із шести штук (схема 6-5-6); середній ряд із п'яти та два зовнішні ряди із семи штук (схема 7-5-7); середній ряд із шести та два зовнішні ряди із п'яти штук (схема 5-6-5); середній ряд із шести та два зовнішні ряди із семи штук (схема 7-6-7); середній ряд із семи та два зовнішні ряди із шести штук (схема 6-7-6); середній ряд із дев'яти та два зовнішні ряди із восьми штук (схема 8-9-8) або середній ряд із шести, один зовнішній ряд із п'яти та один зовнішній ряд із семи штук (конфігурація 5-6-7). Умістища за цим винаходом можуть містити курильні вироби однакового типу чи марки або різних, типів чи марок. Крім того, вони можуть містити як курильні вироби без фільтра, так і курильні вироби з різними фільтрувальними мундштуками, а також курильні вироби різної довжини (наприклад, від приблизно 40 мм до приблизно 180 мм) та різного діаметра (наприклад, від приблизно 4 мм до приблизно 9 мм). Крім того, курильні вироби можуть відрізнятися міцністю смаку, опором просмоктуванню та загальним вмістом смол. За варіантом, якому віддається - перевага, розміри умістища відповідають довжині курильних виробів та схемі розташування курильних виробів. Звичайно зовнішні розміри умістища на приблизно 0,5-5 мм більші, ніж розміри пакунка або пакунків курильних виробів, розташованих усередині умістища. 3 UA 107385 C2 5 10 15 20 25 30 35 40 45 50 55 60 Довжина, ширина та товщина умістищ за цим винаходом можуть бути такими, що у закритому стані габаритні розміри готового умістища подібні до розмірів звичайної одноразової пачки з відкидною кришкою на двадцять сигарет. Зовнішні поверхні умістищ за цим винаходом можуть мати виконаний на них друк, рельєфне чи плоскозаглиблене тиснення або інше оздоблення з логотипами виробника або бренду, товарними знаками, рекламними слоганами або іншою інформацією та вказівками для споживача. У випадку, якщо внутрішній корпус умістища за цим винаходом містить пакунок сигарет або інших видовжених курильних виробів, то за варіантом, якому віддається перевага, курильні вироби загорнуті у внутрішню оболонку, виготовлену з наприклад, металевої фольги або металізованого паперу. Внутрішня обгортка може бути загерметизована або заклеєна. За варіантом, якому віддається перевага, внутрішня обгортка має щонайменше один отвір для доступу. За варіантом, якому віддається перевага, внутрішня обгортка додатково має покривний шар для закривання, відкривання та повторного закривання отвору для доступу. Це уможливлює витягування споживчого виробу з внутрішньої обгортки та повторне закривання внутрішньої обгортки після витягування споживчого виробу. Це може зберігати свіжість споживчих виробів, які залишаються всередині внутрішньої обгортки. Умістища за цим винаходом після заповнення можуть бути обгорнуті у термоусадкову плівку або іншим чином загорнуті у прозору полімерну плівку з, наприклад, поліетилену або поліпропілену, у звичайний спосіб. У випадку, якщо умістища за цим винаходом мають зовнішню обгортку, ця зовнішня обгортка може включати в себе одну або більше розривальних стрічок. Ці одна або більше розривальних стрічок можуть простягатися у поперечному або поздовжньому напрямку навколо умістища. Лише у вигляді прикладу цей винахід описаний з посиланнями на прикладені фігури, на яких: на Фіг. 1 показана картонна заготовка за першим варіантом виконання умістища за цим винаходом, яке має одну хвилясту поверхню, розташовану між передньою стінкою та однією бічною стінкою і обмежену хвилеподібними контурами, на Фіг. 2 показаний другий варіант виконання картонної заготовки умістища за цим винаходом, яке має корпус з двома хвилястими поверхнями, обмеженими хвилеподібними контурами, та кришку з двома хвилястими поверхнями, обмеженими хвилеподібними контурами, на Фіг. 3 показаний варіант виконання внутрішнього каркаса, призначеного для застосування разом з умістищем, показаним на Фіг. 2, причому цей внутрішній каркас також має дві хвилясті поверхні, обмежені хвилеподібними контурами, на Фіг. 4 показаний третій варіант виконання картонної заготовки умістища за цим винаходом, яке має корпус із двома хвилястими поверхнями, обмеженими хвилеподібними контурами, та кришку без хвилястих поверхонь, на Фіг. 5 показаний варіант виконання внутрішнього каркаса, призначеного для застосування разом з умістищем, показаним на Фіг. 4, причому цей внутрішній каркас не має хвилястих поверхонь, на Фіг. 6 показаний четвертий варіант виконання картонної заготовки умістища за цим винаходом, яке має корпус з однією хвилястою поверхнею, обмеженою хвилеподібними контурами, та кришку без хвилястої поверхні, на Фіг. 7 показаний варіант виконання внутрішнього каркаса, призначеного для застосування разом з умістищем, показаним на Фіг. 6, причому цей внутрішній каркас не має хвилястих поверхонь, на Фіг. 8 показаний п'ятий варіант виконання картонної заготовки умістища за цим винаходом, яке має корпус з однією хвилястою поверхнею та кришку з однією хвилястою поверхнею, на Фіг. 9 показаний варіант виконання внутрішнього каркаса, призначеного для застосування разом з умістищем, показаним на Фіг. 8, причому цей внутрішній каркас має одну хвилясту поверхню, на Фіг. 10 показаний шостий варіант виконання картонної заготовки умістища за цим винаходом, яке має корпус з однією хвилястою поверхнею та кришку без хвилястої поверхні, та на Фіг. 11 показаний варіант виконання внутрішнього каркаса, призначений для застосування разом з умістищем, показаним на Фіг. 10, причому цей внутрішній каркас не має хвилястих поверхонь. На Фіг. 1 показаний перший варіант виконання картонної заготовки за пертим варіантом виконання умістища за цим винаходом. Картонна заготовка являє: собою одну суцільну деталь 4 UA 107385 C2 5 10 15 20 25 30 35 40 45 50 55 60 з картону, яка може бути зігнута та склеєна так, щоб утворити умістище. Передбачена окрема заготовка для внутрішнього каркаса, який призначений для приклеювання до передньої стінки коробки та бічних стінок коробки. Як показано, умістище 1, зображене у вигляді своєї картонної заготовки, має тільки одну хвилясту поверхню, розташовану між передньою стінкою та однією бічною стінкою і обмежену хвилеподібними контурами, що стає зрозумілим з подальшого опису. У подальшому описі терміни "передній", "задній", "верхній" "нижній", "бічний", "верх", "низ" та інші терміни вжиті для визначення відносних положень елементів умістища за цим винаходом, коли воно перебуває у вертикальному положенні, кришка розташована з верхнього торця, а шарнір знаходиться позаду. В описі умістищ за цим винаходом ці терміни вжиті незалежно від положення відповідного умістища. Терміни "лівий" та "правий" вжиті для визначення бічних стінок умістища, якщо на це умістище дивитися спереду у його вертикальному положенні. Термін "поздовжній" означає напрямок знизу вгору або навпаки. Термін "поперечний" означає напрямок, перпендикулярний до поздовжнього напрямку. Умістище 1 або його картонна заготовка, відповідно, включає в себе передню стінку 10 коробки, нижню стінку 11 коробки, задню стінку 12 коробки, дві бічні стінки коробки, утворені частинами 100, 101 та 120, 121 бічних стінок коробки після їх з'єднання разом, та кришку 13. Кришка 13 включає в себе задню стінку 130 кришки, верхню стінку 131 критики та передню стінку кришки, утворену шляхом згинання клапана 133 кришки на 180 градусів у напрямку досередини задньої площини кришки вздовж лінії згину, розташованої між стінками 132, 133 та її приклеювання до частини 132. Згинання та склеювання картонної заготовки з утворенням умістища 1 може бути здійснено таким чином: по-перше, ліву бічну стінку 100 коробки відгинають назад по хвилеподібному контуру 102 на передній стінці 10 коробки та по хвилеподібному контуру 103 на бічній стінці 100 коробки, так що утворюється криволінійна хвиляста поверхня 104, яка обмежена хвилеподібними контурами 102, 103. Ця хвиляста поверхня 104 простягається у поздовжньому напрямку передньої стінки 10 коробки та бічної стінки 100 коробки і з'єднує передню стінку 10 коробки та ліву бічну стінку 100 коробки подібно до фаски. Пунктирна лінія 105 показана для позначення положення, у якому звичайно розташоване гостре реброміж передньою стінкою 10 коробки та лівою бічною стінкою 100 коробки. По-друге, праву бічну стінку 101 коробки відгинають назад по лініям 106 згину так, щоб утворити заокруглене ребро. Лівий пиловловлювальний клапан 122 відгинають назад по лінії згину, розташованій між ним та бічною стінкою 120, а правий пиловловлювальний клапан 123 відгинають назад по лінії згину, розташованій між ним та бічною стійкою 121. Відгинання бічних стінок 120, 121 коробки назад по лініям згину 126 після цього призводить до того, що пиловловлювальні клапани 122, 123 простягаються досередини. Задню стінку 12 коробки після цього відгинають по лінії згину, розташованій між цією стінкою та нижньою стінкою 11 коробки, а нижню стінку 11 коробки після цього відгинають по лінії згину, розташованій між цією стінкою та передньою стінкою 10 коробки і нижньою стінкою 11 коробки. Задня стінка 12 коробки тоді простягається паралельно передній стінці 10 коробки. У цьому стані ліві бічні стінки 100, 120 коробки, а також праві бічні стінки 101, 121 коробки перекриваються таким чином, що бічні стінки 100, 101 коробки утворюють зовнішні стінки бічних стінок коробки. Пиловловлювальні клапани 122, 123, які простягаються досередини, накривають внутрішню поверхню нижньої стінки 11 коробки. Пиловловлювальні клапани 122, 123 після цього приклеюють до внутрішньої поверхні нижньої стінки 11 коробки, а внутрішні поверхні бічних стінок 100, 101 коробки приклеюють до зовнішніх поверхонь бічних стінок 120, 121 коробки для утворення бічних стінок коробки умістища 1. Складання корпусу умістища 1 після цього закінчено. Складання кришки 13 виконують у подібний спосіб: пиловловлювальний клапан 136 кришки відгинають назад по лінії згину, розташованій між ним та бічною стінкою 134. Відповідно, пиловловлювальний клапан 137 кришки відгинають назад по лінії згину, розташованій між ним та бічною стінкою 135. Бічну стінку 138 відгинають назад по лінії згину, розташованій між ним та передньою стінкою 132, а бічну стінку 139 також відгинають назад по лініях 140 згину для утворення заокругленого ребра. Коли бічні стінки 134, 135 відігнуті назад, це призводить до того, що клапани 136, 137 простягаються досередини. Як вже описано вище, клапан 133 раніше вже був відігнутий назад та приклеєний до передньої стінки 132 кришки. Одержану таким чином передню стінку 132, 133 кришки потім відгинають назад по лініях згину, розташованих між передньою стінкою 132 кришки та верхньою стінкою 131 кришки, а верхню стінку 131 кришки відгинають назад по лінії згину, розташованій між цією стінкою та задньою стінкою 130. 5 UA 107385 C2 5 10 15 20 25 30 35 40 45 50 55 60 У цьому стані клапани 136, 137, що простягаються досередини, приклеюють до внутрішньої поверхні верхньої стінки 131 кришки. Бічні стінки 138, 134 та бічні стінки 135, 139 також перекриваються таким чином, що бічні стінки 138, 139 утворюють зовнішні бічні стінки. Зовнішню поверхню бічної стінки 134 після цього приклеюють до внутрішньої поверхні бічної стінки 138, й відповідно зовнішню поверхню бічної стінки 135 приклеюють до внутрішньої поверхні бічної стінки 139. Шарпір кришки утворюється лінією згину між задньою стінкою 130 кришки та задньою стінкою 12 коробки. Альтернативно умістище може бути утворено шляхом її складання навколо пакунка курильних виробів, починаючи від задньої стінки 12 коробки та відгинаючи вгору бічні стінки 120, 121 коробки та бічні стінки 134, 135 кришки. Після цього пиловловлювальні клапани 122, 123, 136, 137 згинають навколо верхньої та нижньої частин пакунка сигарет. Після цього клей наносять на бічні стінки 120, 121, 134 та 135, а також на пиловловлювальні клапани 122, 123, 136, 137. Після цього нижню стінку 11 коробки відгинають вгору та прикріплюють до пиловловлювальних клапанів 122, 123 коробки. Після цього верхню стінку 131 кришки відгинають вгору та прикріплюють до пиловловлювальних клапанів 136 кришки. За певний період часу перед виконанням наступної операції клапан 133 кришки був підігнутий досередини та прикріплений до внутрішньої поверхні передньої стінки 132 кришки. Після цього передню стінку 10 коробки та передню стінку 132 кришки загинають на пакунок курильних виробів. Останньою операцією бічні стінки 100, 101 коробки загинають донизу та прикріплюють до бічних стінок 120, 121, так що бічні стінки 100, 101 коробки лягають на бічні стійки 120 та 121 коробки. Подібним чином бічні стінки 138, 139 кришки загинають донизу та прикріплюють до бічних стінок 134, 135 кришки, відповідно, так що бічні стінки 138, 139 кришки лягають на бічні стінки 134, 135 кришки. Після виконання цих операцій умістище 1 є по суті готовим, залежно від того, чи має вона бути споряджена внутрішнім каркасом, чи ні, що докладніше описано нижче стосовно інших варіантів здійснення цього винаходу. Відповідно у подальшому описі інших варіантів здійснення цього винаходу подібні частини позначені однаковими позиціями, але з літерою від "а" до "е", доданою для кожного конкретного варіанта здійснення. Однак складання відповідних варіантів виконання умістища не описуватиметься у подробицях, оскільки його виконують у такий самий спосіб, як описано вище. Таким чином, стосовно складання цих варіантів виконання умістища за цим винаходом, слід дивитися опис варіанта виконання, показаного на Фіг. 1. На Фіг. 2 показаний другий варіант виконання картонної заготовки для умістища за цим винаходом. Картонна заготовка являє собою одну суцільну деталь із картону, яка може бути зігнута та склеєна так, що утворюється умістища 1а, за винятком внутрішнього каркаса 2а (дивись Фіг. 3). Внутрішній каркас являє собою окрему деталь з, наприклад, картону, приклеєну до внутрішніх стінок зігнутої та склеєної картонної заготовки так, що утворюється умістище 1 а. Умістище 1а або його картонна заготовка, відповідно, включає в себе передню стінку 10а коробки, дві бічні стінки 100а, 101а, дві хвилясті поверхні 104а, обмежені хвилеподібними контурами 102а, 103а, відповідно, та нижню стінку 11а коробки. Умістище 1а також включає в себе задню стінку 12а коробки, дві додаткові бічні стінки 120а, 121а коробки та кришку 13а. Критика 13а включає в себе задню стінку 130а кришки, верхню стінку 131а кришки та передню стінку кришки, утворену шляхом відгинання клапана 133а кришки назад вздовж лінії згину, розташованої між стінками 132а, 133а, та її приклеювання до передньої стінки 132а кришки. Крім того, кришка 13а має дві хвилясті поверхні 141а, обмежені хвилеподібними контурами 142а, 143а. Інші клапани картонної заготовки позначені відповідними позиціями, як у варіанті виконання, показаному на Фіг. 1, з додаванням літери "а". Як вже зазначено, після згинання та склеювання картонної заготовки у спосіб, описаний вище, внутрішній каркас 2а прикріплюють до складеної картонної заготовки. Внутрішній каркас 2а має передню частину 20а та дві бічні частини 21а. Крім того, виконані дві хвилясті поверхні 24а, обмежені хвилеподібними контурами 22а, 23а; ці хвилясті поверхні 24а, розташовані між передньою частиною внутрішнього каркаса 20а та відповідною внутрішньою бічною частиною каркаса 21а. Як показано, виконаний також вушкоподібний виступ 25а, який простягається назовні від однієї з хвилеподібних зовнішніх ліній 22а, 23а у відповідних внутрішніх бічних частинах каркаса. Після згинання внутрішнього каркаса 2а вздовж ліній 26а згину у нижній частині внутрішнього каркаса 2а та вздовж хвилеподібних контурів 22а, 23 у верхній частині внутрішнього каркаса 2а зовнішні поверхні бічних частин 21а внутрішнього каркаса приклеюють до внутрішніх поверхонь бічних стінок складеної та склеєної картонної заготовки таким чином, що принаймні хвилясті поверхні 24а, обмежені хвилеподібними контурами 22а, 23а, виступають 6 UA 107385 C2 5 10 15 20 25 30 35 40 45 50 за межі верхньої крайки передньої стінки 10а коробки, а вушкоподібні виступи 25а розташовані вище верхньої крайки бічних стінок зігнутої та склеєної картонної заготовки. Відповідно, нижні частини передньої частини 20а внутрішнього каркаса та бічних частин 21а внутрішнього каркаса приклеюють до внутрішньої поверхні передньої стінки 10а коробки та до внутрішніх поверхонь бічних стінок зігнутої та склеєної картонної заготовки. Після того як внутрішній каркас 2а приклеєний до зігнутої та склеєної картонної заготовки, при закриванні кришки 13а бічні стінки 138, 139 кришки ковзають по вушкоподібним виступам 25а так, що утворюють подобу дуже слабкого пружного зчеплення, а закривання супроводжується звуком "клацання", коли бічні стінки 13 кришки ковзають по вушкоподібним виступам 25а. Пружне зчеплення є таким, що кришка 13а може бути легко відкрита у відомий спосіб шляхом повертання кришки 13а навколо її шарніра. Альтернативно до послідовності складання, описаної вище, під час виконання першої операції внутрішній каркас 2а встановлюють на передню поверхню пакунка курильних виробів, а бічні частини 21а внутрішнього каркаса згинають навколо пакунка, курильних виробів. Під час виконання наступної операції умістище складають навколо пакунка курильних виробів так, як описано вище, з додатковим нанесенням клею на внутрішній каркас, так що бічні частини 21а внутрішнього каркаса прикріплюються до бічних стінок 120а, 121а коробки, а передня частина 20а внутрішнього каркаса прикріплюється до внутрішньої поверхні передньої стінки 10а коробки. Третій варіант виконання умістища 1b за цим винаходом або його картонної заготовки, відповідно, показаний на Фіг. 4. й відповідний внутрішній каркас 2b показаний на Фіг. 5. Подібні частини також позначені однаковими позиціями, однак з додаванням літери "b" для цього варіанта виконання. Третій варіант виконання умістища 1b відрізняється від варіанта виконання, показаного на Фіг. 2 та Фіг. 3, по суті тим, що кришка 13b не має будь-яких хвилястих поверхонь. Це стосується також внутрішнього каркаса 2b. Четвертий варіант виконання умістища 1с за цим винаходом або його картонної заготовки, відповідно, показаний на Фіг. 6, а відповідний внутрішній каркас 2с показаний на Фіг. 7. Подібні частини також позначені однаковими позиціями, однак з додаванням літери "с" для цього варіанта виконання. Четвертий варіант виконання умістища відрізняється по суті тим, що має тільки одну хвилясту поверхню 104с між передньою стінкою 10с коробки та бічною стінкою 101с, а також тим, що ні кришка 13с, ні внутрішній каркас 2с не мають таких хвилястих поверхонь. Замість цього внутрішній каркас 2с має лінії 26с згину, виконані між передньою 20с та бічною поверхнею 21с у місці, де виконані відповідні лінії 106с згину між передньою стінкою 10с коробки та лівою бічною стінкою 100с коробки картонної заготовки. П'ятий варіант виконання умістища 1d за цим винаходом або його картонної заготовки, відповідно, показаний на Фіг. 8, й відповідний внутрішній каркас 2d показаний на Фіг. 9. Подібні частини також позначені однаковими позиціями, однак з додаванням, літери "d" для цього варіанта виконання. П'ятий варіант виконання умістища відрізняється по суті тим, що має тільки одну хвилясту поверхню 104d між передньою стінкою 10d коробки та лівою бічною стінкою 100d коробки, а також тим, що кришка 13d має одну відповідну хвилясту поверхню 141d, й внутрішній каркас 2d також має одну таку відповідну хвилясту поверхню 24d між передньою поверхнею 20d та відповідною бічною поверхнею 21d. Крім того, внутрішній каркас 2d має лінії 26d згину, виконані між передньою поверхнею 20d та іншими бічними поверхнями 21d у місці, де виконані відповідні лінії 106d згину між передньою стінкою 10d коробки та бічною стінкою 101d коробки картонної заготовки. Спосіб, яким складають ці картонну заготовку та внутрішній каркас, відповідає наведеному вище опису складання картонної заготовки та внутрішнього каркаса. Шостий варіант виконання умістища 1с за цим винаходом або його картонної заготовки, відповідно, показаний на Фіг. 10, й відповідний внутрішній каркас 2е показаний на Фіг. 11. Подібні частини також позначені однаковими позиціями, однак з додаванням літери "є" для цього варіанта виконання. Шостий варіант виконання, показаний на Фіг. 10 та Фіг. 11, по суті відповідає четвертому варіанту виконання, показаному на Фіг. 6 та Фіг. 7. Різниця полягає у тому, що хвиляста поверхня 104е та лінії 106е згину розташовані між передньою поверхнею 10е та відповідною іншою бічною поверхнею 100е. Крім того, лінії 26е згину внутрішнього каркаса 2с, а також лінії 140с згину кришки 13е розташовані відповідним чином. 55 7 UA 107385 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 1. Умістище, яке включає в себе коробку, при цьому коробка включає в себе нижню стінку коробки, першу бічну стінку коробки, другу бічну стінку коробки, задню стінку коробки та передню стінку коробки; причому умістище додатково включає в себе кришку, шарнірно з'єднану з коробкою по лінії шарніра, при цьому кришка включає в себе верхню стінку кришки, першу бічну стінку кришки, другу бічну стінку кришки, задню стінку кришки та передню стінку кришки; причому умістище має щонайменше одну хвилясту поверхню, обмежену двома хвилеподібними контурами, при цьому згадана щонайменше одна хвиляста поверхня розташована між двома прилеглими стінками кришки або двома прилеглими стінками коробки, так що згадана щонайменше одна хвиляста поверхня принаймні частково поширюється на дві прилеглі стінки, причому згадані два хвилеподібні контури, які обмежують хвилясту поверхню, мають зсув фаз один відносно іншого; при цьому умістище додатково включає в себе окремий внутрішній каркас, прикріплений до передньої стінки коробки, який має щонайменше одну хвилясту поверхню, обмежену двома хвилеподібними контурами, яка розташована між передньою стінкою та прилеглою бічною стінкою внутрішнього каркаса і поширюється на передню стінку та прилеглу бічну стінку внутрішнього каркаса. 2. Умістище за п. 1, яке відрізняється тим, що відстань між двома хвилеподібними контурами у напрямку вздовж периметра коробки не буває сталою. 3. Умістище за будь-яким із попередніх пунктів, яке відрізняється тим, що згадана щонайменше одна хвиляста поверхня розташована між передньою стінкою коробки та однією з бічних стінок коробки. 4. Умістище за будь-яким із попередніх пунктів, яке відрізняється тим, що між двома стінками коробки виконана щонайменше одна перша хвиляста поверхня, обмежена двома хвилеподібними контурами, та між двома стінками кришки виконана щонайменше одна друга хвиляста поверхня. 5. Умістище за п. 4, яке відрізняється тим, що взаємне розташування згаданої щонайменше однієї першої хвилястої поверхні, яка обмежена двома хвилеподібними контурами і виконана між двома стінками коробки, та згаданої щонайменше однієї другої хвилястої поверхні, яка обмежена двома хвилеподібними контурами і виконана між двома стінками кришки, узгоджене. 6. Умістище за будь-яким з попередніх пунктів, яке відрізняється тим, що згаданий внутрішній каркас має вушкоподібний виступ, який простягається назовні від згаданого внутрішнього каркаса для утворення замикального зачеплення кришки, коли кришка закрита. 7. Умістище за п. 1, яке відрізняється тим, що внутрішній каркас має щонайменше одну хвилясту поверхню, обмежену двома хвилеподібними контурами, яка розташована між передньою стінкою та бічною стінкою в усіх місцях, де є відповідна хвиляста поверхня, розташована між передньою стінкою коробки та бічною стінкою коробки. 8. Умістище за будь-яким із попередніх пунктів, яке відрізняється тим, що включає в себе від двох до п'яти хвилястих поверхонь, розташованих між одними й тими самими двома прилеглими стійками. 9. Умістище за будь-яким із попередніх пунктів, яке відрізняється тим, що згадана щонайменше одна хвиляста поверхня включає в себе від однієї до п'яти хвиль. 10. Умістище за будь-яким із попередніх пунктів, яке містить курильні вироби. 8 UA 107385 C2 9 UA 107385 C2 10 UA 107385 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
