Упаковка для споживчих виробів

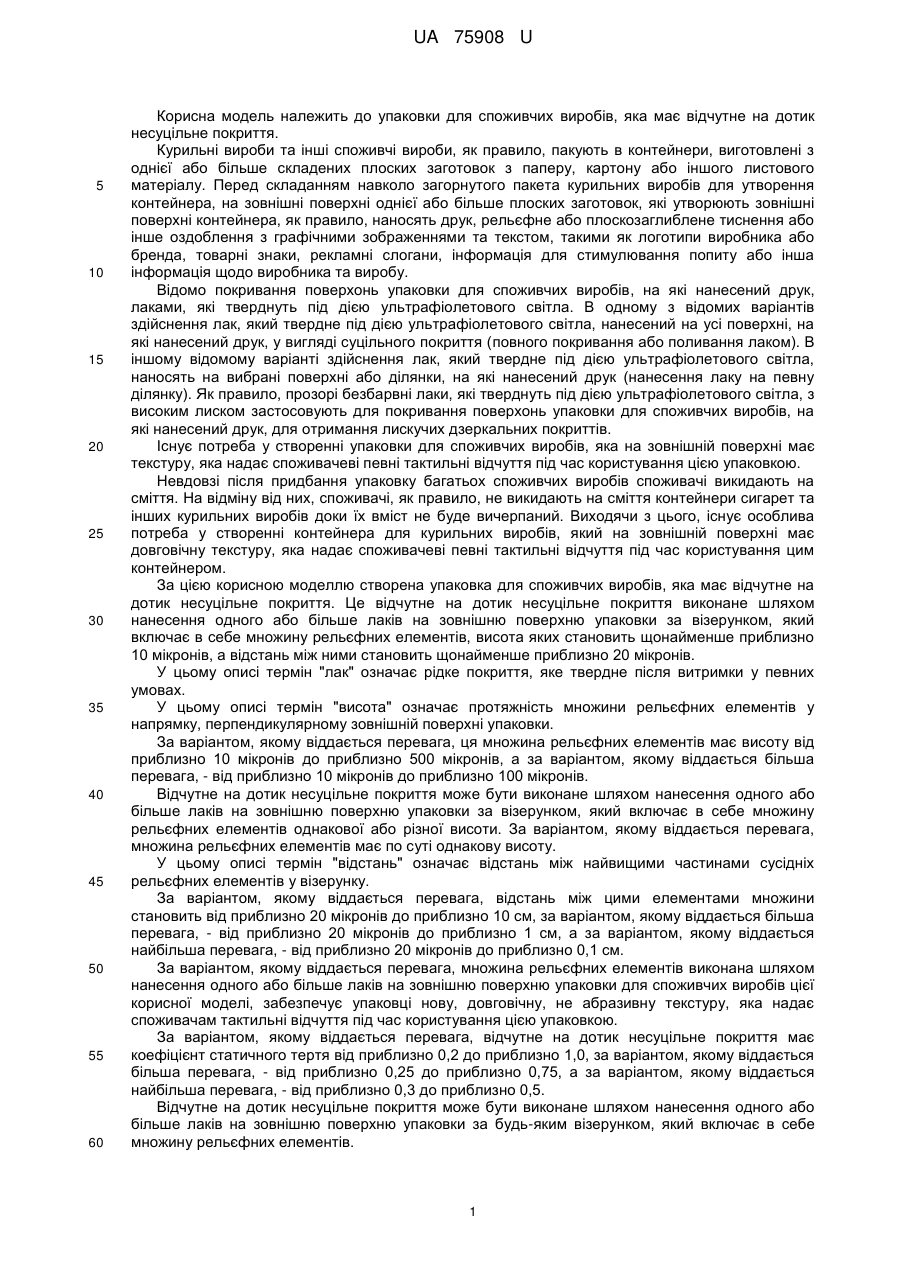

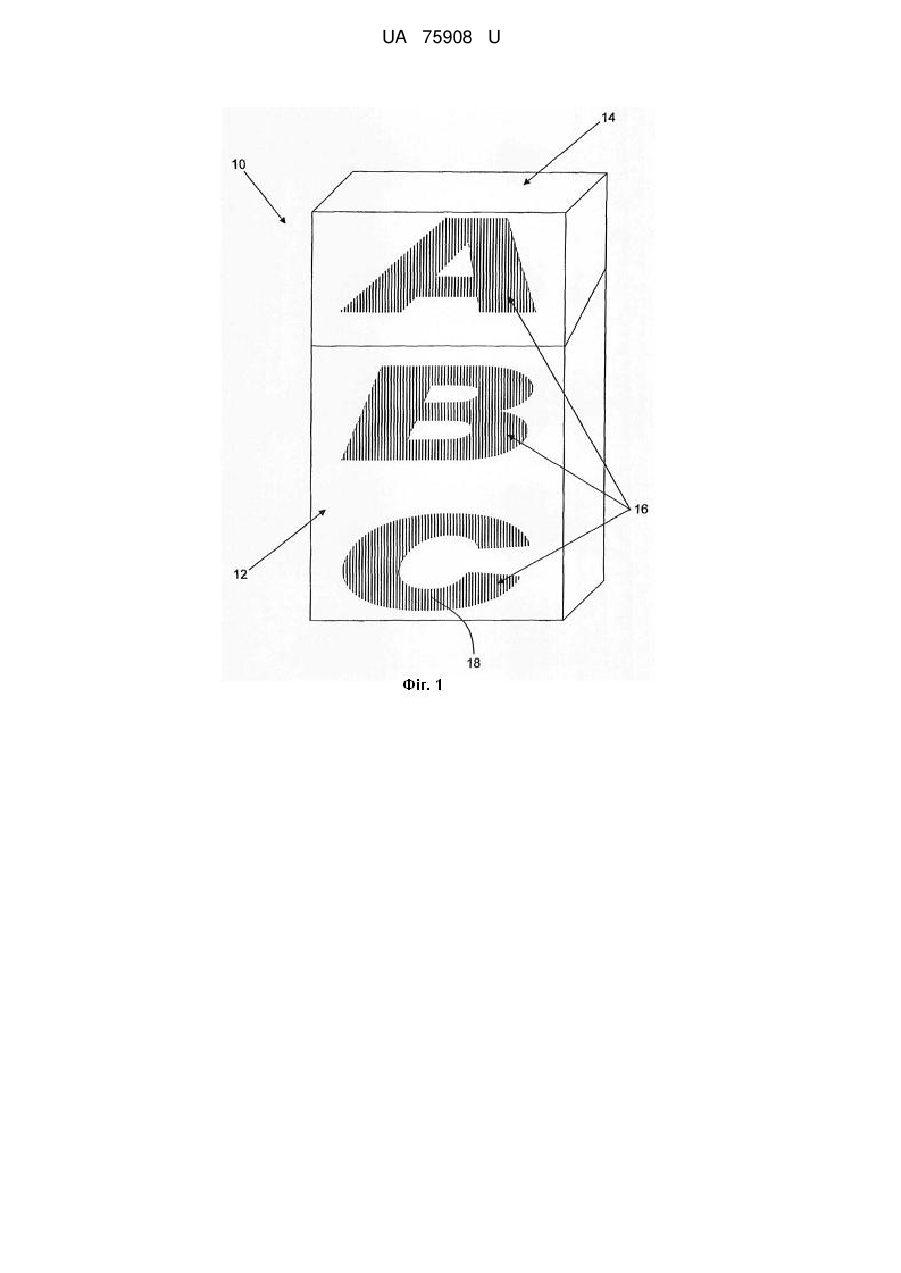

Реферат: Упаковка для споживчих виробів з відчутним на дотик несуцільним покриттям, причому це відчутне на дотик несуцільне покриття виконане шляхом нанесення одного або більше лаків на зовнішню поверхню упаковки з візерунком, який включає в себе множину рельєфних елементів, висота яких становить щонайменше приблизно 10 мкм і відстань між якими становить щонайменше приблизно 20 мкм. UA 75908 U (12) UA 75908 U UA 75908 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до упаковки для споживчих виробів, яка має відчутне на дотик несуцільне покриття. Курильні вироби та інші споживчі вироби, як правило, пакують в контейнери, виготовлені з однієї або більше складених плоских заготовок з паперу, картону або іншого листового матеріалу. Перед складанням навколо загорнутого пакета курильних виробів для утворення контейнера, на зовнішні поверхні однієї або більше плоских заготовок, які утворюють зовнішні поверхні контейнера, як правило, наносять друк, рельєфне або плоскозаглиблене тиснення або інше оздоблення з графічними зображеннями та текстом, такими як логотипи виробника або бренда, товарні знаки, рекламні слогани, інформація для стимулювання попиту або інша інформація щодо виробника та виробу. Відомо покривання поверхонь упаковки для споживчих виробів, на які нанесений друк, лаками, які тверднуть під дією ультрафіолетового світла. В одному з відомих варіантів здійснення лак, який твердне під дією ультрафіолетового світла, нанесений на усі поверхні, на які нанесений друк, у вигляді суцільного покриття (повного покривання або поливання лаком). В іншому відомому варіанті здійснення лак, який твердне під дією ультрафіолетового світла, наносять на вибрані поверхні або ділянки, на які нанесений друк (нанесення лаку на певну ділянку). Як правило, прозорі безбарвні лаки, які тверднуть під дією ультрафіолетового світла, з високим лиском застосовують для покривання поверхонь упаковки для споживчих виробів, на які нанесений друк, для отримання лискучих дзеркальних покриттів. Існує потреба у створенні упаковки для споживчих виробів, яка на зовнішній поверхні має текстуру, яка надає споживачеві певні тактильні відчуття під час користування цією упаковкою. Невдовзі після придбання упаковку багатьох споживчих виробів споживачі викидають на сміття. На відміну від них, споживачі, як правило, не викидають на сміття контейнери сигарет та інших курильних виробів доки їх вміст не буде вичерпаний. Виходячи з цього, існує особлива потреба у створенні контейнера для курильних виробів, який на зовнішній поверхні має довговічну текстуру, яка надає споживачеві певні тактильні відчуття під час користування цим контейнером. За цією корисною моделлю створена упаковка для споживчих виробів, яка має відчутне на дотик несуцільне покриття. Це відчутне на дотик несуцільне покриття виконане шляхом нанесення одного або більше лаків на зовнішню поверхню упаковки за візерунком, який включає в себе множину рельєфних елементів, висота яких становить щонайменше приблизно 10 мікронів, а відстань між ними становить щонайменше приблизно 20 мікронів. У цьому описі термін "лак" означає рідке покриття, яке твердне після витримки у певних умовах. У цьому описі термін "висота" означає протяжність множини рельєфних елементів у напрямку, перпендикулярному зовнішній поверхні упаковки. За варіантом, якому віддається перевага, ця множина рельєфних елементів має висоту від приблизно 10 мікронів до приблизно 500 мікронів, а за варіантом, якому віддається більша перевага, - від приблизно 10 мікронів до приблизно 100 мікронів. Відчутне на дотик несуцільне покриття може бути виконане шляхом нанесення одного або більше лаків на зовнішню поверхню упаковки за візерунком, який включає в себе множину рельєфних елементів однакової або різної висоти. За варіантом, якому віддається перевага, множина рельєфних елементів має по суті однакову висоту. У цьому описі термін "відстань" означає відстань між найвищими частинами сусідніх рельєфних елементів у візерунку. За варіантом, якому віддається перевага, відстань між цими елементами множини становить від приблизно 20 мікронів до приблизно 10 см, за варіантом, якому віддається більша перевага, - від приблизно 20 мікронів до приблизно 1 см, а за варіантом, якому віддається найбільша перевага, - від приблизно 20 мікронів до приблизно 0,1 см. За варіантом, якому віддається перевага, множина рельєфних елементів виконана шляхом нанесення одного або більше лаків на зовнішню поверхню упаковки для споживчих виробів цієї корисної моделі, забезпечує упаковці нову, довговічну, не абразивну текстуру, яка надає споживачам тактильні відчуття під час користування цією упаковкою. За варіантом, якому віддається перевага, відчутне на дотик несуцільне покриття має коефіцієнт статичного тертя від приблизно 0,2 до приблизно 1,0, за варіантом, якому віддається більша перевага, - від приблизно 0,25 до приблизно 0,75, а за варіантом, якому віддається найбільша перевага, - від приблизно 0,3 до приблизно 0,5. Відчутне на дотик несуцільне покриття може бути виконане шляхом нанесення одного або більше лаків на зовнішню поверхню упаковки за будь-яким візерунком, який включає в себе множину рельєфних елементів. 1 UA 75908 U 5 10 15 20 25 30 35 40 45 50 55 За одним із варіантів здійснення, якому віддається перевага, відчутне на дотик несуцільне покриття виконане шляхом нанесення одного або більше лаків на зовнішню поверхню упаковки за регулярним візерунком. У цьому описі термін "регулярний візерунок" означає візерунок, який включає в себе регулярну матрицю рельєфних елементів. Наприклад один або більше лаків можуть бути нанесені на зовнішню поверхню упаковки з візерунком з регулярних смуг, з регулярним візерунком у вигляді клітинок або квадратів, з регулярним візерунком у вигляді цегляного муру, з регулярним візерунком з цяток або плям, з регулярним візерунком у вигляді чарунків або шестикутників, або з будь-яким іншим регулярним візерунком з літер та цифр, піктограм або геометричних візерунків. За іншим варіантом здійснення відчутне на дотик несуцільне покриття виконане шляхом нанесення одного або більше лаків на зовнішню поверхню упаковки з нерегулярним візерунком. У цьому описі термін "нерегулярний візерунок" означає візерунок, який включає в себе матрицю рельєфних елементів, які не повторюються або утворені довільно. Наприклад один або більше лаків можуть бути нанесені на зовнішню поверхню упаковки з нерегулярним візерунком з гребенів або хвиль, з нерегулярним візерунком зі звивин, з нерегулярним візерунком зі спіралей, з нерегулярним візерунком з викривлених смуг, з нерегулярним візерунком у вигляді структури дерева, з нерегулярним візерунком у вигляді відбитків шин або з нерегулярними візерунками у вигляді шкіри тварин (наприклад з візерунками у вигляді шкіри корови, зебри, тигра, леопарда, змії, алігатора або крокодила). За варіантом, якому віддається перевага, ці візерунки включають в себе множину рельєфних елементів. Шляхом нанесення одного або більше лаків по суті на усю зовнішню поверхню упаковки з візерунком, який включає в себе множину рельєфних елементів, упаковка для споживчих виробів за цією корисною моделлю може мати відчутне на дотик несуцільне покриття по суті на всій зовнішній поверхні цієї упаковки. Альтернативно шляхом нанесення одного або більше лаків лише на певну ділянку зовнішньої поверхні упаковки з візерунком, який включає в себе множину рельєфних елементів, упаковка для споживчих виробів за цією корисною моделлю може мати відчутне на дотик несуцільне покриття лише на певній ділянці зовнішньої поверхні цієї упаковки. Цей візерунок може мати градієнт концентрації або розподілення одного або більше лаків на одиницю площі зовнішньої поверхні упаковки. Наприклад градієнт концентрації одного або більше лаків у межах візерунка може змінюватися від першої ділянки, яка має низьку концентрацію, до другої ділянки, яка має високу концентрацію. Градієнт концентрації може бути досягнутий шляхом змінювання площі поверхні у візерунку (наприклад шляхом збільшення розмірів геометричних елементів у вигляді геометричних фігур або розмір шрифту геометричних елементів з літер та цифр у візерунку). Альтернативно або на додаток градієнт концентрації може бути досягнутий шляхом змінювання висоти рельєфних елементів у візерунку. За варіантом, якому віддається перевага, відчутне на дотик несуцільне покриття виконане на певній ділянці зовнішньої поверхні упаковки, на якій надруковані зображення графічного дизайну, текст або їх комбінація. Наприклад відчутне на дотик несуцільне покриття може бути виконане шляхом нанесення одного або більше лаків на певну ділянку зовнішньої поверхні упаковки, на якій надруковані логотипи виробника або бренду, товарні знаки, рекламні слогани, рекламна інформація, інформація для стимулювання попиту або інша інформація щодо виробника та виробу. Альтернативно або на додаток відчутне на дотик несуцільне покриття може бути виконане на певній ділянці зовнішньої поверхні упаковки, на якій друк відсутній, або яка є "однорідною". У випадках, якщо відчутне на дотик несуцільне покриття виконане на тій ділянці зовнішньої поверхні упаковки, на якій надруковані дизайнерські графічні зображення, це відчутне на дотик несуцільне покриття може бути виконане шляхом нанесення одного або більше лаків на зовнішню поверхню упаковки за візерунком, який відповідає одному або більше з елементів надрукованих зображень графічного дизайну. За варіантом, якому віддається перевага, це має ефект підкреслювання цих елементів надрукованих дизайнерських зображень, які відповідають візерунку. Наприклад відчутне на дотик несуцільне покриття може бути виконане шляхом нанесення одного або більше лаків на зовнішню поверхню упаковки за візерунком, який відповідає логотипу виробника або бренда, надрукованим на зовнішній поверхні. За варіантом здійснення, якому віддається особлива перевага, відчутне на дотик несуцільне покриття виконане шляхом нанесення одного або більше тонованих лаків на зовнішню поверхню упаковки. 2 UA 75908 U 5 10 15 20 25 30 35 40 45 50 55 60 За варіантом, якому віддається перевага, разом із утворенням нової текстури, яка надає тактильні відчуття, нанесення одного або більше тонованих лаків на зовнішню поверхню упаковки для споживчих виробів за цією корисною моделлю забезпечує упаковці новий зовнішній вигляд. У цьому описі термін "тонований лак" означає лак, який включає в себе щонайменше одну тонувальну домішку, вибраний з групи, яку складають пігменти, барвники та матувальні домішки. Ця щонайменше одна тонувальна домішка може впливати на колір та/або прозорість тонованого лаку. Відчутне на дотик несуцільне покриття може бути виконане шляхом нанесення одного або більше тонованих лаків одного або різних кольорів на зовнішню поверхню упаковки. Альтернативно або на додаток відчутне на дотик несуцільне покриття може бути виконане шляхом нанесення одного або більше тонованих лаків однієї або різної прозорості на зовнішню поверхню упаковки. У випадках, якщо відчутне на дотик несуцільне покриття виконане на тій ділянці зовнішньої поверхні упаковки, на якій надруковані дизайнерські зображення, це відчутне на дотик несуцільне покриття може бути виконане шляхом нанесення одного або більше тонованих лаків одного або різних кольорів на дизайнерські зображення, виконані на зовнішній поверхні упаковки. Матуючі домішки можуть бути присутні у одному або більше з тонованих лаків у кількості, яка становить, наприклад приблизно до 50 % від маси тонованого лаку. Стосовно пігментів та барвників - пігменти та барвники можуть бути присутні у одному або більше з тонованих лаків у кількості, яка становить, наприклад від приблизно 1 % до приблизно 45 % від маси тонованого лаку, а за варіантом, якому віддається перевага, - від приблизно 10 % до приблизно 20 % від маси тонованого лаку. Діапазон тонування одного або більше з тонованих лаків може становити від приблизно 0,5 % до приблизно 100 %. Один або більше з тонованих лаків може містити будь-які прийнятні пігменти, барвники чи матуючі домішки або прийнятні комбінації пігментів, барвників чи матуючих домішок. Наприклад один або більше з тонованих лаків може містити органічні пігменти. Упаковка може бути виконана з будь-якого прийнятного матеріалу або комбінації матеріалів за умови, що щонайменше частина її зовнішньої поверхні виготовлена з матеріалу або комбінації матеріалів, на які може бути нанесений лак. Прийнятні матеріали включають в себе, але не обмежені ними, папір, картон (наприклад картон малої, середньої або великої товщини), ламінований картон (наприклад картон, ламінований плівкою, або картон, ламінований фольгою), пластик, метал та їх комбінації. За варіантом, якому віддається перевага, упаковка виготовлена з картону. За варіантом, якому віддається більша перевага, упаковка виготовлена з картону, який має питому вагу від 2 2 приблизно 50 г/м до приблизно 350 г/м . За варіантом, якому віддається найбільша перевага, 2 упаковка виготовлена з картону, який має питому вагу від приблизно 60 г/м до приблизно 250 2 г/м . За варіантом, якому віддається перевага, упаковка виготовлена з однієї або більше складених плоских заготовок, а за варіантом, якому віддається більша перевага, - з однієї або більше складених плоских картонних заготовок. Відчутне на дотик несуцільне покриття може бути виконане шляхом нанесення одного або більше лаків на зовнішню поверхню упаковки у будь-який прийнятний спосіб. Наприклад, один або більше лаків можуть бути нанесені шляхом глибокого або ротаційного глибокого друку, флексографічного друку, літографічного друку, офсетного друку, трафаретного друку або шовкографії. Один або більше лаків можуть бути нанесені на зовнішню поверхню після складання упаковки. Альтернативно один або більше лаків можуть бути нанесені на один або більше складових частин або матеріалів, з яких виконана упаковка, у будь-який момент під час складання упаковки або перед складанням упаковки. За варіантом, якому віддається перевага, один або більше лаків нанесені на одну або більше з плоских заготовок, з яких згодом виконують упаковку, а за варіантом, якому віддається більша перевага, - на одну або більше з плоских картонних заготовок, на яких заздалегідь виконаний друк та з яких згодом виконують упаковку. Після нанесення одного або більше лаків за візерунком, який включає в себе множину рельєфних елементів, одна або більше плоскі заготовки можуть бути складені з утворенням упаковки. Наприклад за варіантом, якому віддається перевага, одна або більше плоских заготовок можуть бути складені навколо загорнутого пакунка курильних виробів з утворенням 3 UA 75908 U 5 10 15 20 25 30 35 40 45 50 55 контейнера курильних виробів із застосуванням відомого та наявного обладнання та способів, використаних у виробництві відомих пачок та коробок курильних виробів. У випадках, якщо відчутне на дотик несуцільне покриття виконане шляхом нанесення одного або більше лаків на зовнішню поверхню упаковки за візерунком, який включає в себе множину рельєфних елементів, два або більше лаків можуть бути нанесені одночасно або послідовно. Наприклад, відчутне на дотик несуцільне покриття може бути виконане шляхом нанесення двох або більше лаків на зовнішню поверхню упаковки із застосуванням одного валика або циліндра для послідовних операцій нанесення, причому інший з двох або більше лаків наносять під час виконання кожної операції. Альтернативно відчутне на дотик несуцільне покриття може бути виконане шляхом нанесення двох або більше лаків на зовнішню поверхню упаковки із застосуванням декількох валиків або циліндрів, причому кожний валик або циліндр наносить інший з двох або більше лаків. Після нанесення на зовнішню поверхню упаковки за візерунком, який включає в себе множину рельєфних елементів один або більше лаків можуть тверднути у певних умовах у будь-який прийнятний відомий спосіб з утворенням відчутного на дотик несуцільного покриття. За одним із варіантів здійснення, якому віддається перевага, застосовано тверднення одного або більше лаків в атмосфері з інертного газу. Наприклад один або більше лаків можуть проходити тверднення в атмосфері з азоту або вуглекислого газу. Альтернативно або на додаток один або більше лаків можуть проходити тверднення за іншими відомими способами. Наприклад тверднення одного або більше лаків може проходити під дією ультрафіолетового світла. Прийнятні лаки для застосування за цією корисною моделлю відомі у цій галузі техніки та випускаються наприклад фірмою Schmid Rhyner AG, Adliswil, Швейцарія. Упаковки за цією корисною моделлю можуть бути застосовані для пакування різноманітних споживчих виробів. За варіантом здійснення, якому віддається особлива перевага, упаковки за цією корисною моделлю застосовують для пакування курильних виробів. За цією корисною моделлю також створений контейнер курильних виробів, який являє собою упаковку за цією корисною моделлю. Контейнери курильних виробів за цією корисною моделлю можуть являти собою окремі пачки курильних виробів або коробки, які містять множину окремих пачок курильних виробів. У випадках, якщо контейнери курильних виробів за цією корисною моделлю являють собою окремі пачки курильних виробів, вони можуть мати по суті ту ж конструкцію, що й відомі пачки курильних виробів, наприклад пачки з відкидною кришкою, пачки пенального типу з висувною частиною, пачки з виступом та "пачки-книжечки", але не обмежені ними. Аналогічно у випадках, якщо контейнери курильних виробів за цією корисною моделлю являють собою коробки, які містять множину окремих пакунків курильних виробів, вони можуть мати по суті ту ж конструкцію, що й відомі коробки курильних виробів. Контейнери курильних виробів за цією корисною моделлю можуть являти собою жорсткі або "тверді" пачки. Наприклад контейнери за цією корисною моделлю можуть являти собою жорсткі контейнери з відкидною кришкою, які включають в себе коробкову частину та кришкову частину, з'єднану з коробковою частиною вздовж лінії шарніра, яка простягається по задній стінці контейнера. У таких варіантах здійснення відчутне на дотик несуцільне покриття може бути нанесене на зовнішню поверхню коробкової частини та/або кришкової частини. Альтернативно контейнери курильних виробів за цією корисною моделлю можуть являти собою жорсткі контейнери пенального типу з висувною частиною або шухлядкою, у якій вміщені курильні вироби та яка виконана так, щоб мати можливість здійснення ковзного руху всередині зовнішнього пенала. У таких варіантах здійснення відчутне на дотик несуцільне покриття може бути нанесене на зовнішню поверхню зовнішнього пенала або на зовнішню поверхню зовнішнього пенала та внутрішньої висувної частини жорсткого контейнера пенального типу з висувною частиною. В інших додаткових варіантах здійснення контейнери курильних виробів за цією корисною моделлю можуть являти собою "м'які" пачки, які мають коробку у вигляді трубки, яка вміщує загорнутий пакунок курильних виробів. Контейнери курильних виробів за цією корисною моделлю можуть мати одне або більше поздовжніх ребер, розташованих під прямим кутом, одне або більше поперечних ребер, розташованих під прямим кутом, одне або більше заокруглених поздовжніх ребер, одне або більше заокруглених поперечних ребер, одне або більше скошених поздовжніх ребер, одне або більше скошених поперечних ребер або будь-яку їх прийнятну комбінацію. Наприклад, шляхом згинання у відомий спосіб однієї або більше плоских заготовок, з яких виконують контейнери, 4 UA 75908 U 5 10 15 20 25 30 35 40 45 50 55 60 можуть бути виготовлені контейнери за цією корисною моделлю із "заокругленими кутами" та "скошеними ребрами" за цією корисною моделлю. За варіантом, якому віддається перевага, контейнери за цією корисною моделлю можуть вміщувати курильні вироби, які включають в себе, але не обмежені ними, звичайні сигарети, які курять з жевріючого кінця, сигари або сигарили, нагрівні курильні вироби, які включають в себе горючий тепловидільний елемент, або джерело тепла, та аерозолетвірний субстрат (наприклад сигарети, описані у патенті США № 4,714,082), а також курильні вироби для застосування в електричних курильних системах (наприклад сигарети, описані у патенті США № 5,692,525). Зрозуміло, що, шляхом відповідного вибору розмірів упаковки, контейнери курильних виробів за цією корисною моделлю можуть вміщувати різну загальну кількість курильних виробів з різним розташуванням курильних виробів. Наприклад контейнери за цією корисною моделлю можуть вміщувати загалом від десяти до тридцяти курильних виробів. Курильні вироби можуть бути розташовані за різними схемами залежно від загальної кількості цих курильних виробів. Наприклад курильні вироби можуть бути розташовані в один ряд з шести, семи, восьми, дев'яти або десяти штук. Альтернативно курильні вироби можуть бути розташовані у два або більше рядів. Ці два або більше рядів можуть містити однакову кількість курильних виробів. Наприклад курильні вироби можуть бути розташовані у таких конфігураціях: два ряди з п'яти, шести, семи, восьми, дев'яти або десяти штук; три ряди з п'яти або семи штук; або чотири ряди з чотирьох, п'яти або шести штук. Альтернативно ці два або більше рядів можуть містити щонайменше два ряди, які містять різні кількості курильних виробів. Наприклад курильні вироби можуть бути розташовані у таких конфігураціях: ряд з п'яти та ряд з шести штук (конфігурація 5-6); ряд з шести та ряд з семи штук (конфігурація 6-7); ряд з семи та ряд з восьми штук (конфігурація 7-8); середній ряд з п'яти та два зовнішні ряди з шести штук (конфігурація 6-5-6); середній ряд з п'яти та два зовнішні ряди з семи штук (конфігурація 75-7); середній ряд з шести та два зовнішні ряди з п'яти штук (конфігурація 5-6-5); середній ряд з шести та два зовнішні ряди з семи штук (конфігурація 7-6-7); середній ряд з семи та два зовнішні ряди з шести штук (конфігурація 6-7-6); середній ряд з дев'яти та два зовнішні ряди з восьми штук (конфігурація 8-9-8); або середній ряд з шести, один зовнішній ряд з п'яти та один зовнішній ряд із семи штук (конфігурація 5-6-7). Альтернативно або на додаток контейнери курильних виробів за цією корисною моделлю можуть вміщувати курильні вироби різних розмірів (наприклад курильні вироби різної довжини або різного діаметра). Наприклад, контейнер може вміщувати курильні вироби довжиною від приблизно 40 мм до приблизно 180 мм та діаметром від приблизно 4 мм до приблизно 9 мм. Контейнери курильних виробів за цією корисною моделлю можуть вміщувати курильні вироби без фільтра та курильні вироби з різними фільтрувальними мундштуками. Крім того контейнери курильних виробів за цією корисною моделлю можуть вміщувати курильні вироби одного й того самого типу або бренда чи різних типів або брендів (наприклад курильні вироби з різними фільтрами, тютюновими сумішами, ароматами, сукупними надходженням дисперсних речовин, опором просмоктуванню або надходженням нікотину). За варіантом, якому віддається перевага, розміри контейнера пристосовані до довжини курильних виробів та схеми вміщення курильних виробів, розташованих усередині. Як правило, зовнішні розміри контейнера приблизно на 0,5-5,0 мм більші, ніж розміри пакунка або пакунків курильних виробів, розташованих усередині. За варіантом, якому віддається перевага, контейнери курильних виробів за цією корисною моделлю вміщують множину курильних виробів, загорнутих у внутрішню оболонку, виготовлену наприклад з металевої фольги або металізованого паперу. Контейнери курильних виробів за цією корисною моделлю можуть бути у відомий спосіб загорнуті у будь-який прийнятний відомий матеріал або комбінацію матеріалів, які включають, але без обмеження ними, целофан, полімерні плівки, наприклад з поліетилену або поліпропілену, металізовані полімерні плівки та ламіновані полімерні плівки. Контейнери курильних виробів за цією корисною моделлю можуть бути загорнуті у зовнішні обгортки, які включають в себе одну або більше розривальні стрічки. Ця одна або більше розривальні стрічки можуть простягатися у поперечному або поздовжньому напрямку вздовж периметра контейнера. За цією корисною моделлю також створений спосіб виготовлення упаковки для споживчих виробів з відчутним на дотик несуцільним покриттям, який включає нанесення одного або більше лаків на зовнішню поверхню плоскої заготовки за візерунком, який включає в себе множину рельєфних елементів, висота яких становить щонайменше приблизно 10 мікронів, а відстань між ними становить щонайменше приблизно 20 мікронів; та тверднення одного або більше лаків у певних умовах. 5 UA 75908 U 5 10 15 20 25 30 35 40 45 50 55 60 За варіантом, якому віддається перевага, спосіб включає тверднення одного або більше лаків в атмосфері з інертного газу. Наприклад спосіб може включати тверднення одного або більше лаків в атмосфері з азоту або вуглекислого газу. За варіантом здійснення, якому віддається перевага, спосіб також включає: складання плоскої заготовки навколо пакунка курильних виробів. Лише у вигляді прикладу цієї корисної моделі нижче буде описаний з посиланнями на супровідні фігури, на яких: На Фіг. 1 зображений вид контейнера з відкидною кришкою для курильних виробів за одним з варіантів здійснення цією корисною моделлю, який має відчутне на дотик несуцільне покриття, виконане шляхом нанесення тонованого лаку на передню стінку пачки з відкидною кришкою за візерунком з регулярних смуг; та На Фіг. 2-7 зображені приклади регулярних та нерегулярних візерунків, за якими один або більше лаків можуть бути нанесені на зовнішню поверхню упаковки для споживчих виробів за цією корисною моделлю. Контейнер 10 з відкидною кришкою для курильних виробів, зображений на Фіг. 1, в цілому включає в себе розташовану знизу коробкову частину 12 та розташовану згори кришкову частину 14, шарнірно з'єднану з розташованою знизу коробковою частиною 12 по горизонтальній лінії шарніра, яка проходить позаду контейнера 10 з відкидною кришкою. Розташована знизу коробкова частина 12 та розташована зверху кришкова частина 14 в цілому мають ту ж конструкцію, що й коробкова частина та кришкова частина звичайної пачки сигарет з відкидною кришкою, яка має розташовані під прямим кутом 12 та розташована зверху кришкова частина 14 виготовлені з однієї складеної суцільної плоскої картонної заготовки. У наведеному нижче описі контейнера з відкидною кришкою терміни "верх" та "верхній", "низ" та "нижній", "передній" та "задній" вжиті для визначення відносного положення складових частин контейнера з відкидною кришкою, коли під час відкривання споживач утримує контейнер у вертикальному положенні так, що курильні вироби з контейнера можуть бути вийняті через верхню поверхню відкритого контейнера. Ці терміни вжиті незалежно від фактичної орієнтації контейнера з відкидною кришкою. Розташована знизу коробкова частина 12 має передню стінку, праву бічну стінку, ліву бічну стінку, задню стінку та нижню стінку. Аналогічно кришкова частина 14 має передню стінку, праву бічну стінку, ліву бічну стінку та задню стінку, які відповідно являють собою продовження відповідних стінок розташованої знизу коробкової частини 12, коли коробкова частина 12 та кришкова частина 14 перебувають в закритому положенні, зображеному на Фіг. 1. Розташована зверху кришкова частина 14 контейнера 10 з відкидною кришкою також має верхню стінку, розташовану навпроти нижньої стінки розташованої знизу коробкової частини 12, коли розташована зверху кришкова частина 14 перебуває в закритому положенні, зображеному на Фіг. 1. Передня стінка коробкової частини 12 та кришкової частини 14 контейнера 10 з відкидною кришкою мають нанесений виробником друк, а інформація для стимулювання попиту та інформація щодо виробу схематично зображена на Фіг. 1 суцільними кольоровими літерами А, В та С Відчутне на дотик несуцільне покриття 16 нанесене на певні ділянки зовнішньої поверхні контейнера 10 з відкидною кришкою, на якому виробником надрукована інформація для стимулювання попиту та інформація щодо виробу. Як зображено на Фіг. 1, відчутне на дотик несуцільне покриття 16 виконане шляхом нанесення тонованого лаку 18 на певні ділянки, які мають друк, зовнішньої поверхні передніх стінок коробкової частини 12 та кришкової частини 14 контейнера 10 з відкидною кришкою за візерунком з регулярних вертикальних смуг. В альтернативному варіанті здійснення (не показаний), зображений на Фіг. 1 контейнер з відкидною кришкою має відчутне на дотик несуцільне покриття, виконане шляхом нанесення тонованого лаку за візерунком з регулярних вертикальних смуг на всю зовнішню поверхню передніх стінок коробкової частини 12 та кришкової частини 14. Незважаючи на те, що ця корисна модель була розглянута вище на прикладі контейнера з відкидною кришкою, який має відчутне на дотик несуцільне покриття на зовнішній поверхні однієї стінки, слід розуміти, що контейнери курильних виробів за цією корисною моделлю можуть мати відчутне на дотик несуцільне покриття, нанесене на зовнішній поверхні двох або більше стінок контейнера. Наприклад у іншому варіанті здійснення (не показаний), вся зовнішня поверхня контейнера з відкидною кришкою, зображеного на Фіг. 1, має відчутне на дотик несуцільне покриття, виконане шляхом нанесення тонованого лаку за візерунком з регулярних вертикальних смуг на всю зовнішню поверхню передньої, правої бічної, лівої бічної, задньої та нижньої стінок коробкової частини 12 та всю зовнішню поверхню передньої, правої бічної, лівої бічної, задньої та верхньої стінок кришкової частини 14. 6 UA 75908 U 5 10 15 20 Крім того, слід розуміти, що упаковка для споживчих виробів за цим винаходом може мати відчутне на дотик несуцільне покриття, виконане шляхом нанесення одного або більше лаків на зовнішню поверхню упаковки за двома або більш різними візерунками, кожний з яких включає в себе множину рельєфних елементів. Наприклад в інших варіантах здійснення (не зображені) контейнер з відкидною кришкою, зображений на Фіг. 1, має відчутне на дотик несуцільне покриття, виконане шляхом нанесення тонованого лаку: (і) за візерунком з нерегулярних викривлених смуг на всю зовнішню поверхню передніх стінок коробкової частини 12 та кришкової частини 14; та (іі) за візерунком з регулярних вертикальних смуг на всю зовнішню поверхню задніх стінок коробкової частини 12 та кришкової частини 14. Незважаючи на те, що ця корисна модель була розглянута вище на прикладі контейнера курильних виробів, який має відчутне на дотик несуцільне покриття, виконане шляхом нанесення тонованого лаку на певні ділянки зовнішньої поверхні передніх стінок коробкової частини 12 та кришкової частини 14 за візерунком з регулярних смуг, слід розуміти, що упаковка для споживчих виробів за цим винаходом може мати відчутне на дотик несуцільне покриття, виконане шляхом нанесення одного або більше лаків на зовнішню поверхню упаковки за іншими регулярними або нерегулярними візерунками. Приклади інших регулярних візерунків, за якими один або більше лаків можуть бути нанесені на зовнішню поверхню упаковки для споживчих виробів за цим винаходом для утворення відчутного на дотик несуцільного покриття, зображені на Фіг. 2-5. Приклади нерегулярних візерунків, за якими один або більше лаків можуть бути нанесені на зовнішню поверхню упаковки для споживчих виробів за цим винаходом для утворення відчутного на дотик несуцільного покриття, зображені на Фіг. 6 та Фіг. 7. Крім того, слід розуміти, що упаковка для споживчих виробів за цим винаходом може мати відчутне на дотик несуцільне покриття, виконане шляхом нанесення одного або більше не тонованих лаків на зовнішню поверхню упаковки. 25 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 1. Упаковка (10) для споживчих виробів з відчутним на дотик несуцільним покриттям (16), причому це відчутне на дотик несуцільне покриття (16) виконане шляхом нанесення одного або більше лаків (18) на зовнішню поверхню упаковки (10) з візерунком, який включає в себе множину рельєфних елементів, висота яких становить щонайменше приблизно 10 мкм і відстань між якими становить щонайменше приблизно 20 мкм. 2. Упаковка (10) за п. 1, яка відрізняється тим, що згадана множина рельєфних елементів має по суті однакову висоту. 3. Упаковка (10) за п. 1 або п. 2, яка відрізняється тим, що відчутне на дотик несуцільне покриття (16) виконане на певній ділянці зовнішньої поверхні упаковки (10), на якій надруковані графічні зображення, текст або їх комбінація. 4. Упаковка (10) за будь-яким із пп. 1-3, яка відрізняється тим, що відчутне на дотик несуцільне покриття (16) виконане шляхом нанесення одного або більше тонованих лаків на зовнішню поверхню упаковки (10). 5. Упаковка (10) за будь-яким із пп. 2-4, яка відрізняється тим, що відчутне на дотик несуцільне покриття (16) виконане шляхом нанесення одного або більше лаків, які тверднуть під дією ультрафіолетового світла, на зовнішню поверхню упаковки (10). 6. Упаковка (10) за будь-яким із пп. 1-5, яка відрізняється тим, що відчутне на дотик несуцільне покриття (16) має коефіцієнт статичного тертя від приблизно 0,2 до приблизно 1,0. 7. Упаковка (10) за будь-яким із попередніх пунктів, яка виконана з однієї або більше складених плоских заготовок. 8. Упаковка (10) за п. 7, яка відрізняється тим, що одна або більше складених плоских 2 2 картонних заготовок має питому вагу від приблизно 60 г/м до приблизно 250 г/м . 7 UA 75908 U 8 UA 75908 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
