Пристрій для копіювання інформації

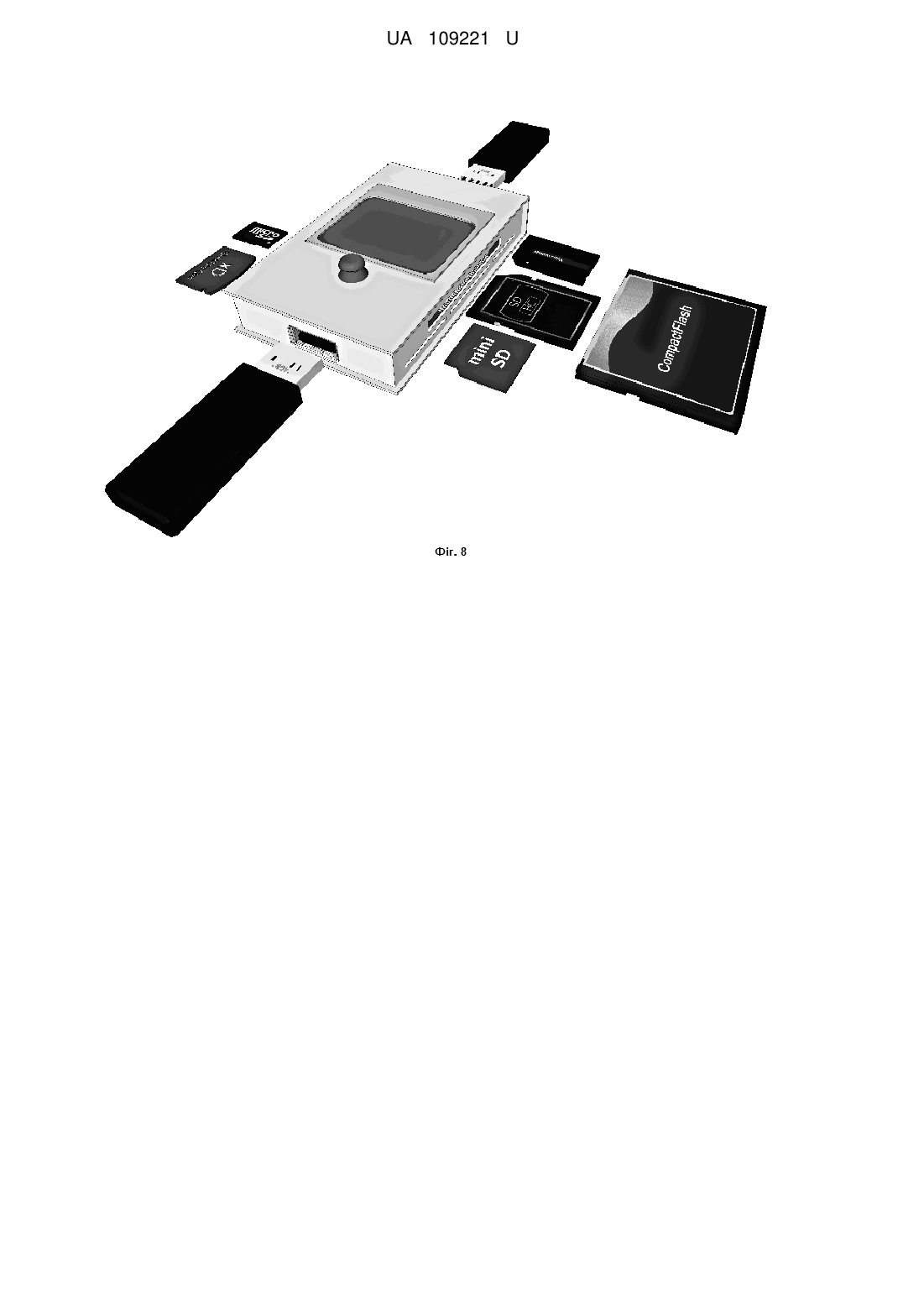

Реферат: Пристрій для копіювання інформації містить корпус, в якому змонтовані мікроконтролер, щонайменше два USB-роз'єми для USB-флеш-накопичувачів з відповідними USBконтролерами, щонайменше один роз'єм для карти пам'яті з щонайменше одним відповідним контролером, засіб керування, дисплей і блок живлення, при цьому мікроконтролер з'єднаний зі згаданими контролерами, роз'ємами для згаданих цифрових накопичувачів, дисплеєм, засобом керування і блоком живлення та виконаний з можливістю визначення підключених до пристрою згаданих цифрових накопичувачів, зчитування їх файлової структури, виводу на дисплей назв файлової структури і службової інформації, копіювання файлів і/або папок, вибраних за допомогою засобу керування, з одного цифрового накопичувача на інший, а засіб керування виконаний з можливістю навігації по меню і файловій структурі цифрових накопичувачів. В корпусі додатково змонтований щонайменше один mini-USB-роз'єм, щонайменше один контролер заряду і щонайменше один стабілізатор живлення, mini-USB-роз'єм з'єднаний з мікроконтролером і через контролер заряду з блоком живлення, а блок живлення з'єднаний з USB-роз'ємами і/або роз'ємом для карти пам'яті через стабілізатор живлення, щонайменше один контролер для карти пам'яті розміщений у мікроконтролері, який містить щонайменше один аналого-цифровий перетворювач, з'єднаний з блоком живлення, при цьому мікроконтролер виконаний з можливістю виводу на дисплей списку підключених до пристрою цифрових накопичувачів і вмісту файлів і/або папок, що зберігаються на них, форматування цифрових накопичувачів і навігації по них, виводу на дисплей інформації про рівень заряду блока живлення. UA 109221 U (54) ПРИСТРІЙ ДЛЯ КОПІЮВАННЯ ІНФОРМАЦІЇ UA 109221 U UA 109221 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель, що заявляється, належить до області інформаційних технологій, зокрема до пристроїв для копіювання інформації, що зберігається на USB-пристроях, картах пам'яті і жорстких дисках, у тому числі через мережу Інтернет з використанням модуля wi-fi, і може бути використаний для копіювання, обміну і передачі інформації як при здійсненні учбової і професійної діяльності, так і в побуті. Відомий пристрій для копіювання інформації (патент RU № 69304, МПК (2006.01) G11C7/00, дата публікації 10.12.2007), що містить корпус, в якому змонтовані мікроконтролер, щонайменше два USB-роз'єми для USB-флеш-накопичувачів з відповідними USBконтролерами, щонайменше один роз'єм для карти пам'яті з щонайменше одним відповідним контролером, засіб керування, дисплей і блок живлення. USB-контролери виконані у вигляді зовнішніх host контролерів, кожний з яких з'єднаний з мікроконтролером і USB-роз'ємом. При цьому мікроконтролер виконаний з можливістю визначення підключених USB-флешнакопичувачів, що підтримують стандарт USB Mass Storage Class Specification Overview. Роз'єм для карти пам'яті виконаний з можливістю підключення до нього карти пам'яті форматів CompactFlash, MultiMediaCard, Secure Digital, mini-SD, Memory Stick, Memory Stick Duo Pro або ін. При цьому карта пам'яті виконана у вигляді енергонезалежної пам'яті, а відповідний їй контролер з'єднаний з мікроконтролером і згаданим роз'ємом. Мікроконтролер з'єднаний з дисплеєм, засобом керування і блоком живлення і виконаний з можливістю визначення підключених до пристрою згаданих цифрових накопичувачів, зчитування їх файлової структури, виводу на дисплей назв файлової структури і службової інформації, копіювання файлів і/або папок, вибраних за допомогою засобу керування, з одного цифрового накопичувача на іншій. Дисплей виконаний у вигляді багатострокового РК-дисплея або OLED дисплея з двома областями для відображення файлової структури підключених до USB-роз'ємів цифрових накопичувачів і службових символів. Засіб керування виконаний у вигляді клавіш з можливістю навігації по меню і файловій системі згаданих цифрових накопичувачів. Блок живлення виконаний у вигляді щонайменше одного акумулятора або батареї типа АА/ААА, або іншого джерела. Пристрій також містить модуль інфрачервоного приймача-передавача і/або приймачапередавача на основі Bluetooth з'єднання, який з'єднаний з мікроконтролером, а останній виконаний з можливістю включення по команді засобу керування модуля згаданого приймачапередавача для пошуку відповідних віддалених пристроїв, виводу на дисплей назв знайдених віддалених пристроїв, копіювання вибраних засобом керування файлів і/або папок з одного USB-флеш-накопичувача на щонайменше один віддалений пристрій, або прийом файлів і/або папок, що передаються з віддаленого пристрою, і його копіювання на USB-флеш-накопичувач. Недоліками відомого пристрою є: - обмежені функціональні можливості мікропроцесора, пов'язані з визначенням тільки двох підключених цифрових накопичувачів у вигляді USB-флеш-накопичувачів, копіюванням інформації без можливості її попереднього перегляду, обміном інформацією за допомогою виключно приймача-передавача на основі Bluetooth з'єднання, що має обмежений радіус дії, а також неможливістю передачі інформації за допомогою мережі Інтернет; - обмежені функціональні можливості, пов'язані з неможливістю виводу на дисплей змісту файлів, які зберігаються на підключених до пристрою цифрових накопичувачах, їх властивостей, а також неможливість виконувати форматування вказаних цифрових накопичувачів; - недостатня надійність, обумовлена можливістю втрати інформації в процесі її копіювання при зниженні напруги у блоці живлення, наприклад через розряд батареї або акумулятора, і відсутності функції контролю рівня заряду в ньому. В основу корисної моделі поставлена задача удосконалення пристрою для копіювання інформації за рахунок іншого виконання мікроконтролера, контролерів, дисплея, засобу керування і інших взаємозв'язків між ними і з роз'ємами та блоком живлення, що дозволяє істотно розширити функціональні можливості при одночасному підвищенні надійності роботи. Технічний результат від реалізації поставленої задачі полягає у збільшенні можливостей для копіювання інформації між різними цифровими накопичувачами, у тому числі на цифрові накопичувачі зовнішніх і віддалених пристроїв, а також у мережу Інтернет, і реалізації функції контролю напруги у блоці живлення, що виключає можливість втрати інформації в процесі її копіювання при зниженні напруги. Поставлена задача вирішується тим, що у пристрої для копіювання інформації, що містить корпус, в якому змонтовані мікроконтролер, щонайменше два USB-роз'єми для USB-флешнакопичувачів з відповідними USB-контролерами, щонайменше один роз'єм для карти пам'яті з 1 UA 109221 U 5 10 15 20 25 30 35 40 45 50 55 60 щонайменше одним відповідним контролером, засіб керування, дисплей і блок живлення, при цьому мікроконтролер з'єднаний зі згаданими контролерами, роз'ємами для згаданих цифрових накопичувачів, дисплеєм, засобом керування і блоком живлення і виконаний з можливістю визначення підключених до пристрою згаданих цифрових накопичувачів, зчитування їх файлової структури, виводу на дисплей назв файлової структури і службової інформації, копіювання файлів і/або папок, вибраних за допомогою засобу керування, з одного цифрового накопичувача на іншій, а засіб керування виконаний з можливістю навігації по меню і файловій структурі цифрових накопичувачів, в якому згідно з корисною моделлю в корпусі додатково змонтований щонайменше один mini-USB-роз'єм, щонайменше один контролер заряду і щонайменше один стабілізатор живлення, mini-USB-роз'єм з'єднаний з мікроконтролером і через контролер заряду з блоком живлення, а блок живлення з'єднаний з USB-роз'ємами і/або роз'ємом для карти пам'яті через стабілізатор живлення, щонайменше один контролер для карти пам'яті розміщений у мікроконтролері, який містить щонайменше один аналого-цифровий перетворювач, з'єднаний з блоком живлення, при цьому мікроконтролер виконаний з можливістю виводу на дисплей списку підключених до пристрою цифрових накопичувачів і вмісту файлів і/або папок, що зберігаються на них, форматування цифрових накопичувачів і навігації по них, виводу на дисплей інформації про рівень заряду блока живлення. Доцільно, щоб кожний USB-контролер був виконаний у вигляді змонтованого в мікроконтролері USB host/OTG контролера або зовнішнього USB host/OTG контролера, при цьому мікроконтролер виконаний з можливістю визначення і зчитування файлової структури підключених до пристрою за допомогою USB-роз'єму USB-флеш-накопичувачів у вигляді USBфлеш-пам'яті і/або MP3/MP4 плеєрів і/або зовнішніх HDD дисків, що підтримують стандарт USB Mass Storage Class Specification Overview. Доцільно, щоб щонайменше один роз'єм для карти пам'яті був виконаний з можливістю підключення до них карт пам'яті форматів xD-Picture і/або micro-SD(HC), і/або CompactFlash, і/або Memory Stick PRO/Duo, і/або SD(HC)/(RS)MMC і/або Mini-SD. Доцільно, щоб контролер для карт пам'яті форматів xD-Picture і/або micro-SD(HC), і/або Memory Stick PRO/Duo, і/або SD(HC)/(RS)MMC, і/або Mini-SD був виконаний у вигляді SPI інтерфейсу і/або SDIO інтерфейсу, а контролер для карти пам'яті формату CompactFlash виконаний у вигляді Flexible memory контролера. Доцільно, щоб мікроконтролер був виконаний з можливістю підключення за допомогою miniUSB-роз'єму щонайменше одного зовнішнього пристрою, наприклад персонального комп'ютера і/або ноутбука, його визначення, виводу на дисплей інформації про підключення до зовнішнього пристрою і синхронізації роботи з ним за допомогою операційної системи Windows зовнішнього пристрою. Доцільно, щоб в корпусі був змонтований модуль wi-fi, виконаний з можливістю підключення до віддалених пристроїв з модулями wi-fi, і/або підключення до мережі Інтернет за допомогою wi-fi роутера, при цьому модуль wi-fi з'єднаний з мікроконтролером, а останній виконаний з можливістю включення за допомогою засобу керування модуля wi-fi для пошуку віддалених пристроїв з модулями wi-fi, виводу на дисплей назв знайдених віддалених пристроїв, підключення до вибраного віддаленого пристрою і копіювання вибраних засобом керування файлів і/або папок з щонайменше одного USB-флеш-накопичувача і/або однієї карти пам'яті на цифровий накопичувач віддаленого пристрою і підключення до мережі Інтернет за допомогою wi-fi роутера. Доцільно, щоб в корпусі були змонтовані щонайменше один підсилювач звуку, мікрофон, динамік і порт виходу для навушників, з'єднаний з мікроконтролером, при цьому останній виконаний з можливістю запису звуку на цифровий накопичувач, вибору засобом керування якості записуваного звуку, включення підсилювача звуку, відображення на дисплеї імені файлу, якості запису і тривалості запису звуку, відтворення записаного звукового файлу. Доцільно, щоб дисплей був виконаний у вигляді багатострокового РК-дисплея або OLED дисплея, або TFT дисплея. Доцільно, щоб засіб керування був виконаний у вигляді п'ятипозиційного джойстика або сенсорного екрана або кнопок. Доцільно, щоб мікроконтролер містив годинник реального часу і був виконаний з можливістю відображення на дисплеї поточного часу і спрацьовування будильника у встановлений час. Вдосконалена конструкція пристрою для копіювання інформації забезпечує досягнення технічного результату, що заявляється. Зокрема, розміщення в корпусі щонайменше одного mini-USB-роз'єму і його з'єднання з мікроконтролером і блоком живлення дозволяє здійснювати підключення до зовнішнього джерела живлення або пристрою для його заряджання і/або копіювання інформації на цифрові накопичувачі підключених зовнішніх пристроїв з 2 UA 109221 U 5 10 15 20 25 30 35 40 45 50 55 використанням операційної системи Windows. Розміщення в корпусі в колі між mini-USBроз'ємом і блоком живлення щонайменше одного контролера заряду забезпечує керування процесом заряджання блока живлення, що підвищує ресурс його роботи. Розміщення в ланцюзі блока живлення щонайменше одного стабілізатора живлення, з'єднаного з мікроконтролером, USB-роз'ємами і/або роз'ємом для карти пам'яті, підтримує необхідний рівень напруги у цих елементах, що підвищує надійність процесу копіювання інформації. Виконання мікроконтролера щонайменше з одним аналого-цифровим перетворювачем, з'єднаним з блоком живлення, і виконаним з можливістю виводу на дисплей інформації про рівень заряду блока живлення дозволяє здійснювати контроль напруги в ньому, що виключає можливість втрати інформації в процесі її копіювання при зниженні напруги. Виконання мікроконтролера з можливістю виводу на дисплей списку підключених до пристрою цифрових накопичувачів і змісту файлів і/або папок, що зберігаються на них, форматування цифрових накопичувачів і навігація по них розширює функціональні можливості пристрою. Таким чином, функціональні можливості пристрою, що заявляється, дозволяють одночасно визначати вісім різних цифрових накопичувачів: USB-флеш-пам'ять, MP3/MP4 плеєр, HDD диск і карти пам'яті форматів xD-Picture, micro-SD(HC), CompactFlash, Memory Stick PRO/Duo, SD(HC)/(RS)MMC і Mini-SD. Пристрій, що заявляється, пояснюється фігурами креслень, де на фіг. 1 – показана схема пристрою з двома USB-роз'ємами, одним micro-SD (HC) роз'ємом і одним mini-USB-роз'ємом (приклад 1); на фіг. 2 – те ж, із зовнішнім розташуванням USB host/OTG контролерів (приклад 2); на фіг. 3, 4 – загальний вигляд пристрою по прикладах 1 і 2 з однієї та іншої торцевих сторін; на фіг. 5 - схема пристрою з двома USB-роз'ємами, роз'ємами xD-Picture, micro-SD(HC), CompactFlash, Memory Stick PRO/Duo, SD(HC)/(RS)MMC, Mini-SD і підсилювачем звуку, мікрофоном, динаміком і модулем wi-fi (приклад 3); на фіг. 6 - вигляд пристрою з боку роз'ємів mini-USB, micro-SD(HC), xD-Picture і USB 2.0, за прикладом 3; на фіг. 7 – те ж, з боку роз'ємів Mini-SD, SD(HC)/(RS)MMC, Memory Stick PRO/Duo, CompactFlash і USB 2.0, за прикладом 3; на фіг. 8 - загальний вигляд пристрою в комплекті з цифровими накопичувачами за прикладом 3. Приклад 1. Пристрій з двома USB-роз'ємами, одним micro-SD(HC) роз'ємом і одним miniUSB-роз'ємом (фіг. 1, 3, 4). Пристрій складається з корпусу 1 із змонтованими в ньому мікроконтролером 2, дисплеєм 3, засобом керування 4, блоком живлення 5, контролером заряду 6, стабілізатором живлення 7 і mini-USB-роз'ємом 8. Мікроконтролер містить два USB host/OTG контролери 9, аналогово-цифровий перетворювач 10, один SDIO інтерфейс 11 і один SPI інтерфейс 12. Кожний USB host/OTG контролер 9 з'єднаний з відповідним USB-роз'ємом 13, виконаним версії 2.0 типу А, а SDIO інтерфейс 11 і SPI інтерфейс 12 виконані з можливістю з'єднання з micro-SD(HC) роз'ємом 14. Згадані USB-роз'єми 13 виконані з можливістю з'єднання з USB-флеш-накопичувачами у вигляді USB-флеш-пам'яті 15 і/або MP3/MP4 плеєра (не показаний) і/або зовнішнього HDD диска 16, підтримуючого стандарт USB Mass Storage Class Specification Overview. Micro-SD(HC) роз'єм 14 виконаний з можливістю з'єднання з картою пам'яті 17 формату micro-SD(HC). Далі по тексту згадані USB-флеш-накопичувачі і карти пам'яті іменуються "цифрові накопичувачі". Дисплей 3 виконаний у вигляді багатострокового РК-дисплея або OLED дисплея або TFT дисплея з можливістю відображення службової інформації і інформації, що поступає з мікропроцесора 2, у тому числі інформації про рівень заряду блока живлення 5. Службова інформація відображається у вигляді типу і розміру файлу і/або папки, дати створення, атрибутів, об'єму вільного і/або зайнятого місця на цифровому накопичувачі, а також виду поточної операції. Засіб керування 4 виконаний у вигляді п'ятипозиційного джойстика з можливістю навігації по меню і файловій системі, що містяться на підключених цифрових накопичувачах. Засіб керування може бути виконаний також у вигляді сенсорного екрана або кнопок з аналогічними функціональними можливостями. Блок живлення 5 виконаний у вигляді щонайменше одного акумулятора або батареї типу АА/ААА або іншого джерела постійного струму з можливістю підключення за допомогою контролера заряду 6 і mini-USB-роз'єму 8 зовнішнього джерела живлення 18. Згаданий miniUSB-роз'єм 8 може також використовуватися для підключення щонайменше одного зовнішнього пристрою, наприклад персонального комп'ютера і/або ноутбука (не показані). Вхід стабілізатора живлення 7 з'єднаний з блоком живлення 5, а вихід з'єднаний з мікропроцесором 2 і щонайменше з USB-роз'ємами 13. У даному прикладі 1 мікроконтролер 2 виконаний з можливістю: 3 UA 109221 U 5 10 15 20 25 30 35 40 45 50 55 - визначення підключених USB-флеш-накопичувачів, що підтримують стандарт USB Mass Storage Class Specification Overview, і карти пам'яті формату micro-SD(HC); - зчитування файлової структури інформації на згаданих цифрових накопичувачах; - виводу на дисплей 3 списку підключених до пристрою цифрових накопичувачів; - навігації по цифрових накопичувачах; - форматування цифрових накопичувачів; - виводу на дисплей 3 назв файлової структури інформації на цифрових накопичувачах; - виводу на дисплей 3 змісту файлів і/або папок, що зберігаються на цифрових накопичувачах; - копіювання вибраних за допомогою засобу керування 4 файлів і/або папок з одного цифрового накопичувача на іншій; - виводу на дисплей 3 службової інформації у вигляді, наприклад, типу і розміру файлу і/або папки, дати створення, атрибутів, об'єму вільного і/або зайнятого місця на цифрових накопичувачах, виду виконуваної в даний момент операції і т.п.; - виводу на дисплей 3 поточного часу з годинника реального часу (не показаний); - виводу на дисплей 3 інформації про рівень заряду блока живлення 5. Роз'єм для карти пам'яті виконаний з можливістю підключення до нього карти пам'яті форматів xD-Picture і/або micro-SD(HC), і/або CompactFlash і/або Memory Stick PRO/Duo і/або SD(HC)/(RS)MMC і/або Mini-SD. Приклад 2. Пристрій з двома USB-роз'ємами, одним micro-SD (HC) роз'ємом і одним miniUSB-роз'ємом і з зовнішнім розміщенням USB host/OTG контролерів (фіг. 2, 3, 4). Пристрій в прикладі 2 виконаний аналогічно прикладу 1, за винятком зовнішнього розміщення USB host/OTG контролерів 9 щодо мікроконтролера 2 в корпусі 1. Функціональні можливості пристрою в прикладі 2 ідентичні прикладу 1. Приклад 3. Пристрій з двома USB-роз'ємами, роз'ємами xD-Picture, micro-SD(HC), CompactFlash, Memory Stick PRO/Duo, SD(HC)/(RS)MMC, Mini-SD і mini-USB, підсилювачем звуку, мікрофоном, динаміком і модулем wi-fi (фіг. 5-8). Пристрій складається з корпусу 1 із змонтованими в ньому мікроконтролером 2, дисплеєм 3, засобом керування 4, блоком живлення 5, контролером заряду 6, стабілізатором живлення 7, mini-USB-роз'ємом 8, wi-fi модулем 19, підсилювачем звуку 20, мікрофоном 21 і динаміком 22. В корпусі також може бути змонтований порт виходу для навушників (не показаний), з'єднаний з мікроконтролером 2 через підсилювач звуку 20. Дисплей 3, засіб керування 4, блок живлення 5, контролер заряду 6, стабілізатор живлення 7 і mini-USB-роз'єм 8 виконані аналогічно пристрою в прикладі 1. Mini-USB-роз'єм 8 виконаний з можливістю з'єднання з зовнішнім джерелом живлення 18 і підключення до пристрою 1 щонайменше одного зовнішнього пристрою, наприклад персонального комп'ютера 34. У прикладі 3 мікроконтролер 2 виконаний з можливістю: - визначення підключених USB-флеш-накопичувачів, що підтримують стандарт USB Mass Storage Class Specification Overview, і карт пам'яті форматів xD-Picture, micro-SD(HC), CompactFlash, Memory Stick PRO/Duo, SD(HC)/(RS)MMC і Mini-SD; - зчитування файлової структури інформації на цифрових накопичувачах; - виводу на дисплей 3 списку підключених до пристрою цифрових накопичувачів; - навігації по цифрових накопичувачах; - форматування цифрових накопичувачів; - виводу на дисплей 3 назв файлової структури інформації на цифрових накопичувачах; - виводу на дисплей 3 змісту файлів і/або папок, що зберігаються на цифрових накопичувачах; - копіювання вибраних за допомогою засобу керування 4 файлів і/або папок з одного цифрового накопичувача на інший; - підключення до зовнішнього пристрою, наприклад до персонального комп'ютера 34, за допомогою mini-USB-роз'єму 8; - визначення підключення до зовнішнього пристрою і виводу на дисплей 3 інформації про підключення; - синхронізації роботи з зовнішнім пристроєм засобами операційної системи Windows зовнішнього пристрою; - копіювання з будь-якого підключеного до пристрою цифрового накопичувача на цифровий накопичувач зовнішнього пристрою засобами операційної системи Windows; 4 UA 109221 U 5 10 15 20 25 30 35 40 45 50 55 60 - включення по команді засобу керування 4 модуля wi-fi 19 для пошуку віддалених пристроїв, виконаних з модулями wi-fi, і/або підключення до мережі Інтернет за допомогою wi-fi роутера; - виводу на дисплей 3 знайдених модулем wi-fi 19 віддалених пристроїв і/або wi-fi роутерів; - підключення по команді засобу керування 4 до вибраного віддаленого пристрою, виконаного з модулями wi-fi, наприклад смартфона 35 або аналогічного пристрою для копіювання інформації 36; - копіювання вибраних засобом керування 4 файлів і/або папок з будь-якого цифрового накопичувача, підключеного до пристрою, на цифровий накопичувач щонайменше одного зі згаданих віддалених пристроїв; - підключення по команді засобу керування 4 до точки доступу wi-fi роутера 37 для виходу в мережу Інтернет 38; - вибору по команді засобу керування 4 якості записуваного звуку, у тому числі з мікрофона 21; - включення по команді засобу керування 4 підсилювача звуку 20 і запису звука на вибраний цифровий накопичувач; - відображення на дисплеї 3 імені файлу, якості запису і тривалості запису звуку; - відтворення записаного звукового файлу за допомогою динаміка 22; - виводу на дисплей 3 службової інформації у вигляді, наприклад, типу і розміру файлу і/або папки, дати створення, атрибутів, об'єму вільного і/або зайнятого місця на цифрових накопичувачах, виду виконуваної в даний момент операції і т.п.; - виводу на дисплей 3 поточного часу з годинника реального часу (не показаний); - виводу на дисплей 3 інформації про рівень заряду блока живлення 5. Представлені на фігурах і в описі конструктивні особливості пристрою не вичерпують всіх можливих варіантів його виконання, що забезпечують досягнення заявленого технічного результату. В сукупності із загальними і відрізнювальними ознаками незалежного пункту формули пристрій може бути виконаний з іншим складом і типами контролерів і/або роз'ємів, і/або додаткових елементів, що розширюють функціональні можливості пристрою. Можливе також виконання типорозмірного ряду аналогічних пристроїв, з іншими функціональними можливостями і, відповідно, споживацькими якостями і вартістю. Використання пристрою по прикладах 1 і 2 із засобом керування 4 у вигляді п'ятипозиційного джойстика здійснюють таким чином (фіг. 1-4). Після включення пристрою на дисплеї 3 за допомогою мікроконтролера 2 відображається індикація рівня заряду блока живлення 5 і час з годинника реального часу (не показаний), а також список роз'ємів 13 і 14 для підключення цифрових накопичувачів. Після підключення до пристрою одного з цифрових накопичувачів, наприклад USB-флеш-пам'яті 15 до USB-роз'єму 13, за допомогою рукоятки джойстика засобу керування 4 зі списку вибирають роз'єм 13 і натискають на кнопку "ОК", після чого на дисплеї 3 виводиться список файлів і папок, записаних у кореневому каталозі USB-флеш-пам'яті 15. Переміщаючи рукоятку джойстика "вгору" або "вниз", або "назад" і натискаючи центральну кнопку "ОК" здійснюють навігацію по файловому меню і виділяють файл або папку для копіювання. При натисненні на кнопку "меню" на дисплеї 3 з'являється список можливих дій з виділеним файлом, наприклад: передати на USB А, передати на USB B, передати на micro-SD(HC), видалити і т.д. Після підключення другого цифрового накопичувача до одного з вільних роз'ємів, наприклад, зовнішнього HDD диска 16 до другого USB-роз'єму 13 або карти пам'яті micro-SD(HC) 17 до micro-SD(HC) роз'єму 14, рукояткою джойстика засобу керування 4 зі списку вибирають відповідний цифровий накопичувач для копіювання виділеного файлу. При цьому натиснення на кнопку "меню" в мить, коли показаний список доступних роз'ємів, на дисплеї 3 відображається список можливих дій з виділеним накопичувачем: властивості, форматування і т.д. Копіювання вибраного файлу або папки здійснюється після натиснення на центральну кнопку "ОК" на джойстику засобу керування 4. При цьому може здійснюватися копіювання одночасно декількох файлів або папок з одного цифрового накопичувача на інший, для чого треба заздалегідь їх виділити за допомогою вибору джойстиком спочатку функції "меню", а потім функції "виділити". Для перегляду змісту виділеного файлу натискають на центральну кнопку "ОК" на джойстику, після чого на дисплей 3 виводяться властивості файлу - розширення, розмір, дата створення, атрибути і т.д., повторне натиснення кнопки "ОК" приведе до відкриття файлу для перегляду його змісту або прослуховування, якщо файл, що відкривається, є звуковим. Використання пристрою з іншим виконанням засобу керування 4, наприклад у вигляді сенсорного екрана або кнопок, може відрізнятися від приведеного прикладу. Зокрема, можлива інша схема керування файловим меню і інший вид відображення файлового меню цифрових 5 UA 109221 U 5 10 15 20 25 30 35 40 45 50 55 60 накопичувачів, що підключаються до пристрою. Проте використання інших технічних засобів керування не обмежує функціональні можливості пристрою. Використання пристрою за прикладом 3 з засобом керування 4 у вигляді п'ятипозиційного джойстика здійснюють таким чином (фіг. 5-8). Після включення пристрою на дисплеї 3 за допомогою мікроконтролера 2 відображається індикація рівня заряду блока живлення 5, список роз'ємів 13, 14, 24-28 для підключення цифрових накопичувачів, а також додаткові функціональні можливості, пов'язані з наявністю модуля wi-fi 19, мікрофона 21, підсилювача звуку 20 і динаміка 22. Підключення цифрових накопичувачів до згаданих роз'ємів, навігацію по меню і копіювання вибраних файлів і/або папок з одного цифрового накопичувача на інший здійснюють аналогічно розглянутому вище прикладу. В пристрої за прикладом 3 функціональні можливості мікроконтролера 2, засобу керування 4 і модуля wi-fi 19 дозволяють здійснювати роботу з віддаленими пристроями за допомогою модуля wi-fi 19, підключитися до мережі Інтернет, а також роботу, пов'язану із записом і прослуховуванням звуку, у тому числі із записом через мікрофон 21 в режимі диктофона. У списку налаштувань модуля wi-fi 19 передбачена можливість його активації і деактивації для економії електроенергії. У списку налаштувань "диктофон" передбачена можливість вибору засобом керування 4 якості записуваного звуку та запису звуку на підключений цифровий накопичувач. Для роботи пристрою з використанням модуля wi-fi 19 спочатку за допомогою джойстика засобу керування 4 командами "вгору", "вниз", "назад" і "ОК" здійснюють виділення і навігацію по файловому меню підключеного до пристрою цифрового накопичувача. Після вибору функції "меню" на дисплеї 3 з'являється список можливих дій з виділеним файлом, наприклад: передати на один з підключених цифрових накопичувачів, передати по wi-fi, видалити, виділити і т.і. Вибравши зі списку команду "передати по wi-fi" і натиснувши кнопку "ОК", пристрій 1 здійснює пошук пристроїв з вбудованим модулем wi-fi, який включений. Список знайдених віддалених пристроїв відображається на дисплеї 3. Навігацію по вказаному списку здійснюють командами "вгору", "вниз" засобу керування 4. Копіювання вибраного файлу і/або файлів на цифровий накопичувач вибраного віддаленого пристрою здійснюють за допомогою кнопки "ОК" засобу керування 4. Копіювання файлів також може здійснюватися з віддаленого пристрою з вбудованим модулем wi-fi на підключений до пристрою 1 цифровий накопичувач. Для цього у вказаному віддаленому пристрої користувач активує модуль wi-fi, знаходить пристрій 1, вибирає необхідний файл і/або файли і копіює на цифровий накопичувач, підключений до пристрою 1. На дисплеї 3 з'явиться повідомлення про наявність файлу і/або файлів, який передається, і після натискання кнопки "ОК" засобу керування 4 файл збережеться на цифровий накопичувач, підключений до пристрою 1. Для роботи пристрою в мережі Інтернет за допомогою джойстика засобу керування 4 вибирають функцію "браузер" і натискують на кнопку "ОК", після чого на дисплеї 3 відобразиться список доступних точок доступу wi-fi роутеров. Навігацію за вказаним списком здійснюють командами "вгору" і "вниз", а підключення до вибраної точки доступу wi-fi роутера кнопкою "ОК". Після виконання підключення до точки доступу wi-fi роутера 37 на дисплеї 3 в браузері відобразиться адресний рядок для введення адреси сайту в мережі Інтернет 38. Для роботи пристрою з використанням підсилювача звуку 20 і мікрофона 21 спочатку за допомогою джойстика засобу керування 4 командами "вгору", "вниз" здійснюють навігацію за списком доступних роз'ємів і додаткових функцій пристрою. Вибравши зі списку додаткових функцій функцію "диктофон", на дисплеї 3 відображається список варіантів якості записуваного звуку. За допомогою джойстика засобу керування 4 командами "вгору", "вниз" здійснюють навігацію за списком доступних якостей записуваного звуку. Після натиснення на кнопку "ОК" починається запис звуку з вибраною якістю, а на дисплеї 3 відображається ім'я записуваного файлу, якість запису і тривалість записуваного файлу. Якщо запис проводиться вперше, на підключеному до пристрою 1 цифровому накопичувачі створиться папка, в яку копіюватимуться і зберігатимуться записувані файли. Для роботи пристрою з використанням підсилювача звуку 20 і динаміка 22 спочатку за допомогою джойстика засобу керування 4 командами "вгору", "вниз", "назад" і "ОК" здійснюють виділення і навігацію по файловому меню підключеного до пристрою цифрового накопичувача. Для відтворення виділеного звукового файлу натискають на кнопку "ОК" на джойстику засобу керування 4, після чого на дисплей 3 виводяться властивості файлу - розширення, розмір, дата створення, атрибути і т.і. Повторне натиснення кнопки "ОК" приведе до відтворення файлу і виводу звуку на динамік 22. На дисплеї 3 відображається назва відтвореного файлу, якість звуку і тривалість звукового файлу. 6 UA 109221 U Технічне рішення, що заявляється, дозволяє істотно розширити область використання пристрою за рахунок розширення його функціональних можливостей в поєднанні з можливістю реалізації ряду компактних моделей пристрою з різними наборами функцій і споживацькими якостями при різній вартості. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 30 35 40 45 50 55 1. Пристрій для копіювання інформації, що містить корпус, в якому змонтовані мікроконтролер, щонайменше два USB-роз'єми для USB-флеш-накопичувачів з відповідними USBконтролерами, щонайменше один роз'єм для карти пам'яті з щонайменше одним відповідним контролером, засіб керування, дисплей і блок живлення, при цьому мікроконтролер з'єднаний зі згаданими контролерами, роз'ємами для згаданих цифрових накопичувачів, дисплеєм, засобом керування і блоком живлення та виконаний з можливістю визначення підключених до пристрою згаданих цифрових накопичувачів, зчитування їх файлової структури, виводу на дисплей назв файлової структури і службової інформації, копіювання файлів і/або папок, вибраних за допомогою засобу керування, з одного цифрового накопичувача на інший, а засіб керування виконаний з можливістю навігації по меню і файловій структурі цифрових накопичувачів, який відрізняється тим, що в корпусі додатково змонтований щонайменше один mini-USB-роз'єм, щонайменше один контролер заряду і щонайменше один стабілізатор живлення, mini-USBроз'єм з'єднаний з мікроконтролером і через контролер заряду з блоком живлення, а блок живлення з'єднаний з USB-роз'ємами і/або роз'ємом для карти пам'яті через стабілізатор живлення, щонайменше один контролер для карти пам'яті розміщений у мікроконтролері, який містить щонайменше один аналого-цифровий перетворювач, з'єднаний з блоком живлення, при цьому мікроконтролер виконаний з можливістю виводу на дисплей списку підключених до пристрою цифрових накопичувачів і вмісту файлів і/або папок, що зберігаються на них, форматування цифрових накопичувачів і навігації по них, виводу на дисплей інформації про рівень заряду блока живлення. 2. Пристрій за пунктом 1, який відрізняється тим, що кожний USB-контролер виконаний у вигляді змонтованого в мікроконтролері USB host/OTG контролера або зовнішнього USB host/OTG контролера, при цьому мікроконтролер виконаний з можливістю визначення і зчитування файлової структури підключених до пристрою за допомогою USB-роз'єму USBфлеш-накопичувачів у вигляді USB-флеш-пам'яті і/або MP3/MP4 плеєрів і/або зовнішніх HDD дисків, що підтримують стандарт USB Mass Storage Class Specification Overview. 3. Пристрій за пунктом 1, який відрізняється тим, що щонайменше один роз'єм для карти пам'яті виконанийз можливістю підключення до нього карти пам'яті форматів xDPicture і/або micro-SD(HC), і/або CompactFlash, і/або Memory Stick PRO/Duo, і/або SD(HC)/(RS)MMC, і/або Mini-SD. 4. Пристрій за пунктами 1, 3, який відрізняється тим, що контролер для карт пам'яті форматів xD-Picture і/або micro-SD(HC), і/або Memory Stick PRO/Duo, і/або SD(HC)/(RS)MMC, і/або Mini-SD виконаний у вигляді SPI інтерфейсу і/або SDIO інтерфейсу, а контролер для карти пам'яті формату CompactFlash виконаний у вигляді Flexible memory контролера. 5. Пристрій за пунктом 1, який відрізняється тим, що мікроконтролер виконаний з можливістю підключення за допомогою mini-USB-роз'єму щонайменше одного зовнішнього пристрою, наприклад персонального комп'ютера і/або ноутбука, його визначення, виводу на дисплей інформації про підключення до зовнішнього пристрою і синхронізації роботи з ним за допомогою операційної системи Windows зовнішнього пристрою. 6. Пристрій за пунктом 1, який відрізняється тим, що в корпусі змонтований модуль wi-fi, виконаний з можливістю підключення до віддалених пристроїв з модулями wi-fi і/або підключення до мережі Інтернет за допомогою wi-fi роутера, при цьому модуль wi-fi з'єднаний з мікроконтролером, а останній виконаний з можливістю включення за допомогою засобу керування модуля wi-fi для пошуку віддалених пристроїв з модулями wi-fi, виводу на дисплей назв знайдених віддалених пристроїв, підключення до вибраного віддаленого пристрою і копіювання вибраних засобом керування файлів і/або папок з щонайменше одного USB-флешнакопичувача і/або однієї карти пам'яті на цифровий накопичувач віддаленого пристрою і підключення до мережі Інтернет за допомогою wi-fi роутера. 7. Пристрій за пунктом 1, який відрізняється тим, що в корпусі змонтовані щонайменше один підсилювач звуку, мікрофон, динамік і порт виходу для навушників, з'єднаний з мікроконтролером, при цьому останній виконаний з можливістю запису звуку на цифровий накопичувач, вибору засобом керування якості записуваного звуку, включення підсилювача 7 UA 109221 U 5 звуку, відображення на дисплеї імені файлу, якості запису і тривалості запису звуку, відтворення записаного звукового файлу. 8. Пристрій за пунктом 1, який відрізняється тим, що дисплей виконаний у вигляді багатострокового РК-дисплея або OLED дисплея, або TFT дисплея. 9. Пристрій за пунктом 1, який відрізняється тим, що засіб керування виконаний у вигляді п'ятипозиційного джойстика або сенсорного екрана, або кнопок. 10. Пристрій за пунктом 1, який відрізняється тим, що мікроконтролер містить годинник реального часу і виконаний з можливістю відображення на дисплеї поточного часу і спрацьовування будильника у встановлений час. 8 UA 109221 U 9 UA 109221 U 10 UA 109221 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
