Обгорнуте вмістище з язичком для відкривання, спосіб його виготовлення та спосіб видалення зовнішньої обгортки з обгорнутого вмістища

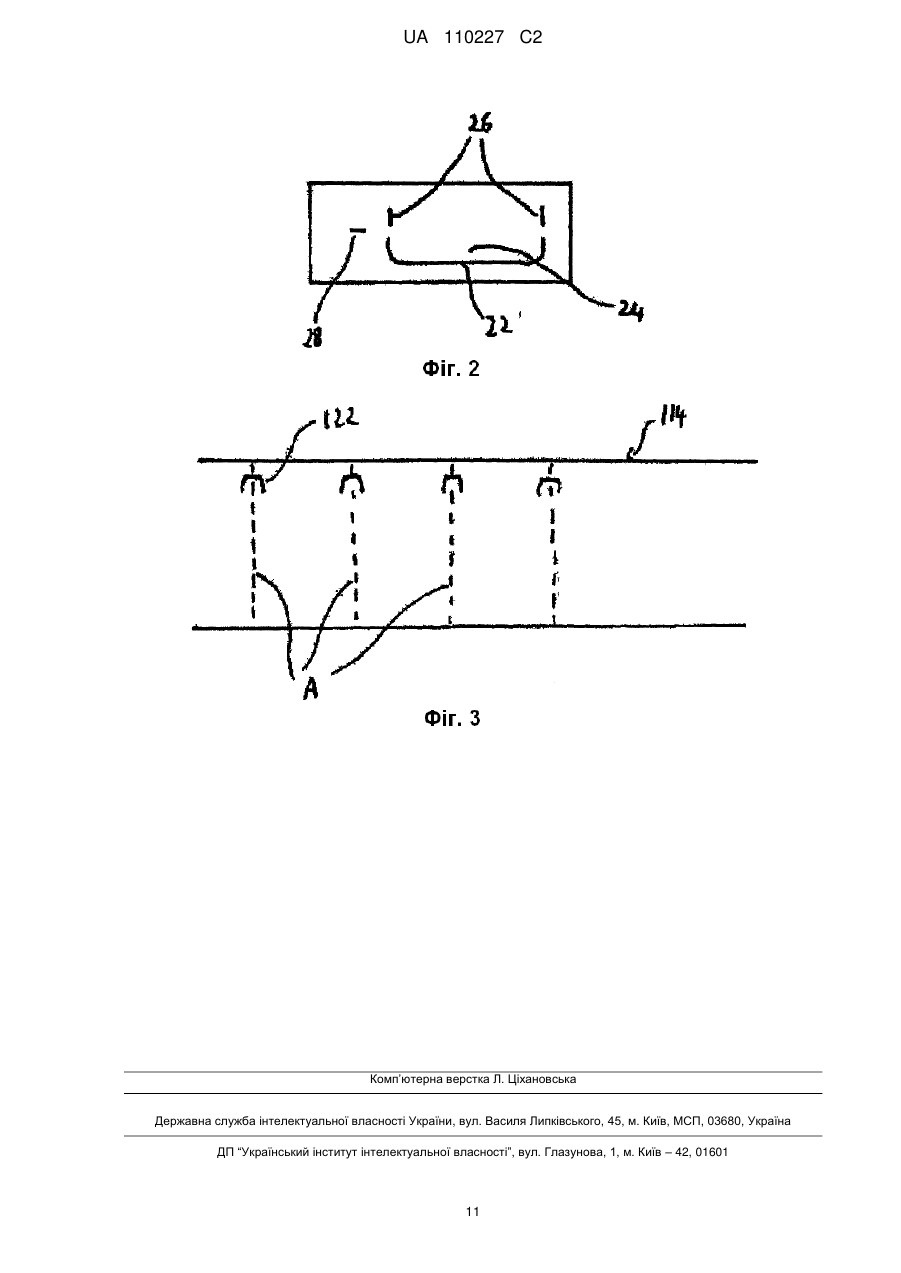

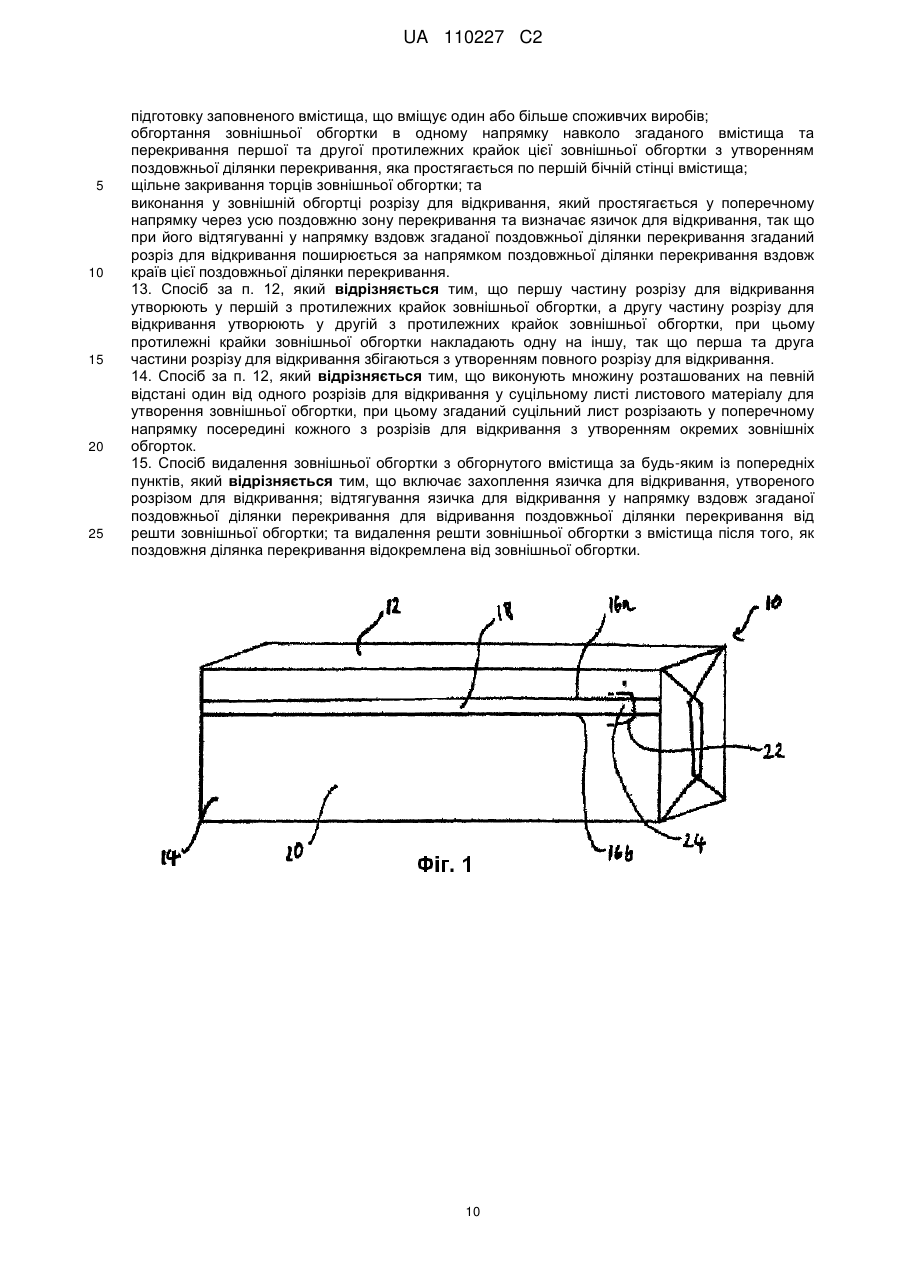

Реферат: Обгорнута упаковка (10) для споживчих виробів, яка включає в себе: заповнену упаковку (12), яка вміщує один або більше споживчих виробів; та зовнішню обгортку (14), обгорнуту навколо цієї заповненої упаковки, так що перша (16а) та друга (16b) протилежні крайки зовнішньої обгортки взаємно перекриваються у поздовжній ділянці перекривання (18), яка простягається по першій бічній стінці упаковки. Зовнішня обгортка (14) має розріз для відкривання (22), який простягається у поперечному напрямку принаймні частково через поздовжню зону перекривання (18) та визначає язичок (24) для відкривання у зовнішній обгортці (14). UA 110227 C2 (12) UA 110227 C2 UA 110227 C2 5 10 15 20 25 30 35 40 45 50 55 60 Цей винахід має відношення до обгорнутого вмістища зі споживчими виробами, яке включає в себе зовнішню обгортку з язичком для відкривання, визначеним розрізом для відкривання, а також до способу виготовлення такого обгорнутого вмістища. Таке обгорнуте вмістище знаходить застосування, зокрема, як обгорнуте вмістище для курильних виробів. Відомо пакування споживчих виробів у вмістища різноманітних типів. Наприклад, відомі споживчі вироби пакують у вмістища, утворені із зігнутих пласких заготовок. Наприклад, видовжені курильні вироби, такі як сигарети та сигари, традиційно продають у пачках з відкидною кришкою, які мають коробку для розташування курильних виробів та кришку, з'єднану з цією коробкою по лінії шарніра, яка простягається по задній стінці згаданого вмістища. Споживчі вироби інших типів, зокрема, крихкі або ламкі вироби, пакують у жорсткі вмістища, утворені з формованого пластику або металу. В інших випадках споживчі вироби можуть бути упаковані у мішок, пакет або "м'яку" пачку, утворену з більш гнучкого матеріалу, такого як папір або целофан. Як правило, заповнені вмістища зі споживчими виробами, такими як курильні вироби, часто обгорнуті ззовні зовнішньою обгорткою з прозорої полімерної плівки, яка споряджена розривальною стрічкою, призначеною для спрощення видалення зовнішньої обгортки з розташованого всередині неї вмістища. Видалення розривальної стрічки ділить зовнішню обгортку на дві частини, які потім можуть бути окремо видалені з вмістища. Однак, оскільки зовнішні обгортки цього типу, як правило, розташовані на вмістищі шляхом усадки, вмістище щільно обгорнуте плівковим матеріалом. В результаті, навіть після видалення розривальної стрічки, споживачеві складно видалити залишки зовнішньої обгортки з вмістища для отримання доступу до споживчих виробів. Розташування розривальних стрічок у зовнішній обгортці заповненого вмістища вимагає запровадження додаткових технологічних операцій та пристроїв у процес виготовлення обгорнутих вмістищ. Також розривальна стрічка, як правило, виконана з матеріалу, який відрізняється від матеріалу зовнішньої обгортки, так що для виготовлення вмістища потрібні додаткові матеріали. Крім того, додатковий пристрій для отримання зображення також може бути необхідний як частина процесу контролю якості для виявлення будь-яких дефектів у розривальній стрічці, які можуть перешкоджати ефективному розгортанню зовнішньої обгортки. Виходячи з цього, існує потреба у створенні нового засобу для відкривання зовнішньої обгортки обгорнутого вмістища зі споживчими виробами, який спрощує видалення зовнішньої обгортки споживачем. Особлива потреба існує у такому засобі для відкривання, який може бути виконаний у зовнішній обгортці без необхідності у додатковому або спеціалізованому пристрої або способах. За цим винаходом запропоноване обгорнуте вмістище зі споживчими виробами, яке включає в себе: заповнене вмістище, яке вміщує один або більше споживчих виробів; та зовнішню обгортку, обгорнуту навколо заповненого вмістища, так що перша та друга протилежні крайки зовнішньої обгортки перекривають одна іншу у поздовжній ділянці перекривання, що простягається по першій бічній стінці вмістища. У зовнішній обгортці виконаний розріз для відкривання, який простягається у поперечному напрямку через усю поздовжню ділянку перекривання для визначення язичка для відкривання у цій зовнішній обгортці. Зовнішню обгортку можна відкривати шляхом відтягування цього язичка для відкривання. Термін "поздовжній" означає напрямок по довжині ділянки перекривання зовнішньої обгортки. Термін "поперечний" означає напрямок, який є по суті перпендикулярним до поздовжнього напрямку ділянки перекривання. Обгорнуте вмістище за цим винаходом має нову конструкцію зовнішньої обгортки, яка надає можливість легкого видалення цієї зовнішньої обгортки зі згаданого обгорнутого вмістища без спорядження згаданої зовнішньої обгортки розривальною стрічкою. Як і у відомій зовнішній обгортці, перша та друга крайки зовнішньої обгортки перекриваються у поздовжній ділянці перекривання, яка простягається по одній з поверхонь вмістища. В обгорнутих вмістищах за цим винаходом розріз для відкривання виконаний через ділянку перекривання, так що при відтягуванні язичка для відкривання вздовж поздовжньої ділянки перекривання розріз для відкривання збільшується у напрямку розташування поздовжньої ділянки перекривання вздовж крайок цієї поздовжньої ділянки. Тоді крайки поздовжньої ділянки перекривання ефективно утворюють заздалегідь визначені лінії руйнування, вздовж яких зовнішня обгортка буде розриватися при відтягуванні язичка для відкривання у поздовжньому напрямку ділянки перекривання. Поздовжні частини обгортки, які утворюють ділянку перекривання, відриваються від решти зовнішньої обгортки, так що зі згаданого обгорнутого вмістища видаляється стрічка згаданої 1 UA 110227 C2 5 10 15 20 25 30 35 40 45 50 55 60 зовнішньої обгортки. Таким чином, вмістище відкривають шляхом видалення стрічки плівкового матеріалу, який утворює цю зовнішню обгортку, але без необхідності у додатковій розривальній стрічці. Інші частини цієї зовнішньої обгортки навколо згаданого вмістища після цього можуть бути легко видалені для повного відкривання вмістища. За варіантом, якому віддається перевага, засоби для відкривання обгорнутого вмістища за цим винаходом можуть бути утворені без введення жодних додаткових матеріалів або елементів у плівковий матеріал, який утворює зовнішню обгортку. Крім того, оскільки відомі зовнішні обгортки, як правило, вже включають в себе ділянку перекривання, утворену під час згинання навколо вмістища, то поздовжня ділянка перекривання обгорнутих вмістищ за цим винаходом за варіантом, якому віддається перевага, може бути виконана із застосуванням відомих способів та пристроїв для обгортання та ущільнювання без необхідності у додаткових операціях або обладнанні. За варіантом, якому віддається перевага, листовий матеріал для утворення зовнішньої обгортки може бути заздалегідь прорізаний з утворенням розрізу для відкривання, так що потрібна мінімальна адаптація існуючого пристрою для обгортання. Оскільки застосування розривальної стрічки більше не потрібно, пристрій для контролю якості, призначений для виявлення дефектів під час нанесення розривальної стрічки, може бути виключений зі складу лінії обгортання. Виходячи з усіх цих підстав, обгорнуте вмістище за цим винаходом може бути виготовлене у більш економічний та ефективний спосіб, ніж відоме обгорнуте вмістище, яке має розривальну стрічку. Розріз для відкривання визначає язичок для відкривання, призначений для відділення поздовжньої ділянки перекривання від решти зовнішньої обгортки. Таким чином, розріз для відкривання за варіантом, якому віддається перевага, простягається крізь обидва шари зовнішньої обгортки у ділянці перекривання. Розріз для відкривання простягається у поперечному напрямку через усю ділянку перекривання. Цей розріз для відкривання може бути виконаний повністю у межах ділянки перекривання, або певна частина розрізу для відкривання може простягатися через крайку ділянки перекривання у ділянку зовнішньої обгортки, прилеглу до ділянки перекривання. За варіантом, якому віддається перевага, розріз для відкривання простягається через усю ширину ділянки перекривання та на невелику відстань у суміжну частину обгортки з кожного боку ділянки перекривання. Така конструкція спрощує видалення усієї ділянки перекривання. Розріз для відкривання може мати будь-яку форму, придатну для визначення язичка для відкривання, призначеного для ефективного видалення ділянки перекривання. За варіантом, якому віддається перевага, розріз для відкривання являє собою по суті U-подібний розріз, який може бути криволінійним або утвореним з трьох чи більше з'єднаних між собою прямих ліній. Застосування U-подібного розрізу для відкривання за варіантом, якому віддається перевага, забезпечує добрий опір зусиллям під час маніпулювання вмістищем, так що зовнішня обгортка не розривається випадково до відкривання. До інших форм, придатних для розрізу для відкривання, належать V-подібна та S-подібна, але без обмеження ними. Для того, щоб розріз для відкривання ефективно продовжувався вздовж крайок ділянки перекривання, за варіантом, якому віддається перевага, щонайменше один кінець розрізу для відкривання по суті збігається з поздовжнім напрямком ділянки перекривання. Наприклад, у випадку U-подібного розрізу за варіантом, якому віддається перевага, протилежні кінці цього Uподібного розрізу є по суті паралельними поздовжньому напрямку смуги перекривання. Розріз для відкривання за варіантом, якому віддається перевага, виконаний у листовому матеріалі, що утворює зовнішню обгортку, до обгортання зовнішньої обгортки навколо заповненого вмістища. У певних варіантах здійснення цього винаходу увесь розріз для відкривання може бути виконаний як у першій, так і другій крайках зовнішньої обгортки, так що під час обгортання вмістища розрізи для відкривання у кожній крайці мають збігатися для забезпечення точного взаємного перекривання. В альтернативних варіантах здійснення цього винаходу частина розрізу для відкривання виконана у першій крайці, а частина розрізу для відкривання виконана у другій крайці, так що при перекриванні першої та другої крайок повний розріз для відкривання утворюється шляхом об'єднання двох окремих частин розрізу для відкривання. За варіантом, якому віддається перевага, у цьому випадку збігання та перекривання частин розрізу для відкривання може бути спрощено шляхом пристосування форми розрізу, так що у частині перекривання розріз являє собою по суті пряму лінію. За варіантом, якому віддається перевага, зовнішня обгортка являє собою по суті прозорий матеріал, так що розташоване всередині вмістище є видимим крізь зовнішню обгортку до відкривання. До прозорих полімерних плівок, придатних для утворення зовнішньої обгортки, належать, наприклад, поліетилен високої або низької густини, поліпропілен, орієнтований поліпропілен, полівініліденхлорид, целюлозна плівка або їх комбінації. За варіантом, якому 2 UA 110227 C2 5 10 15 20 25 30 35 40 45 50 55 60 віддається перевага, зовнішня обгортка утворена з поліпропілену або орієнтованого поліпропілену, який може бути легко розірваний вздовж крайок поздовжньої ділянки перекривання. На відміну від відомої розривальної стрічки, яка утворена, як правило, з непрозорого матеріалу, поздовжня ділянка перекривання може бути по суті прозорою. Це означає, що ділянка перекривання за варіантом, якому віддається перевага, не закриває жодного надрукованого тексту або графічних зображень на зовнішніх поверхнях розташованого всередині вмістища. Таким чином, положення ділянки перекривання відносно розташованих всередині поверхонь стає більш різноманітним, ніж у випадках застосування розривальної стрічки. Зовнішня обгортка обгорнутих вмістищ за цим винаходом може мати друк на деяких або всіх поверхнях. У певних варіантах здійснення цього винаходу, яким віддається перевага, зовнішня обгортка у той чи інший спосіб має друк, який вказує положення язичка для відкривання. У відомих зовнішніх обгортках, у яких застосована лінія перфораційних отворів для полегшення доступу замість розривальної стрічки, такий друк не завжди можливо нанести поблизу цієї лінії перфораційних отворів. Коли ж друк нанесений зверху перфораційних отворів, фарба може просочитися крізь зовнішню обгортку та спричинити утворення плям на внутрішньому вмістищі. Оскільки жодних таких перфораційних отворів не потрібно для ділянки перекривання зовнішньої обгортки вмістищ за цим винаходом, за необхідності друк може бути виконаний вздовж ділянки перекривання. Це забезпечує можливість виконання обгорнутих вмістищ за цим винаходом з унікальним зовнішнім виглядом. За варіантом, якому віддається перевага, зовнішня обгортка також має два додаткові розташовані один навпроти одного розрізи, які розташовані на певній відстані від кінців розрізу для відкривання, який утворює язичок для відкривання, та являють собою продовження розрізу для відкривання. Наприклад, якщо розріз для відкривання має U-подібну форму, то ці два додаткові розташовані один навпроти одного розрізи являють собою продовження двох кінців U-подібної форми. За варіантом, якому віддається перевага, два додаткові розташовані один навпроти одного розрізи відокремлені від кінців розрізу для відкривання відстанню від приблизно 1 мм до приблизно 2 мм. Додаткові розрізи також спрощують видалення поздовжньої ділянки перекривання при відтягуванні язичка для відкривання у поздовжньому напрямку та забезпечують розривання зовнішньої обгортки вздовж крайок ділянки перекривання. За варіантом, якому віддається перевага, два додаткові розташовані один навпроти одного розрізи простягаються під кутом від приблизно 0 до приблизно 45 градусів, за варіантом, якому віддається більша перевага, - від приблизно 0 до приблизно 30 градусів відносно поздовжнього напрямку ділянки перекривання, й розташовані один навпроти одного розрізи закінчуються поблизу розташованих одна навпроти одної поздовжніх крайок ділянки перекривання. Якщо розташовані один навпроти одного розрізи простягаються під кутом приблизно 0 градусів відносно поздовжнього напрямку ділянки перекривання, ці розрізи є по суті паралельними цій ділянці. Якщо розріз для відкривання виконаний повністю у межах поздовжньої ділянки перекривання, то розташовані один навпроти одного розрізи за варіантом, якому віддається перевага, можуть з'єднувати кінці розрізу для відкривання з крайками ділянки перекривання для спрощення видалення ділянки цілком. На додаток або альтернативно до згаданих двох додаткових розташованих один навпроти одного розрізів, зовнішня обгортка має інший додатковий поперечний розріз, який розташований з одного боку розрізу для відкривання та поздовжньої ділянки перекривання і простягається у напрямку, по суті перпендикулярному до згаданої поздовжньої ділянки перекривання. Виявлено, що введення цього додаткового поперечного розрізу спрощує видалення решти обгортки з вмістища після того, як поздовжню зону перекривання видалили. Поздовжня ділянка перекривання простягається по щонайменше одній бічній стінці обгорнутого вмістища. Ділянка перекривання може бути розташована на будь-якій стінці вмістища, однак за варіантом, якому віддається перевага, вона виконана так, що простягається по передній стіні вмістища або верхній стінці вмістища. Ділянка перекривання може простягатися по вмістищу в горизонтальному напрямку, у вертикальному напрямку або під будь-яким іншим кутом по поверхні вмістища. У варіантах здійснення цього винаходу, яким віддається перевага, у яких запропоноване вмістище являє собою вмістище у формі прямокутного паралелепіпеда, поздовжня ділянка перекривання за варіантом, якому віддається перевага, простягається у поздовжньому напрямку пачки, який, як правило, також являє собою вертикальний напрямок. Обгортка за варіантом, якому віддається перевага, обгорнута навколо вмістища і загнута та щільно закрита з двох протилежних торців. Наприклад, обгортка за варіантом, якому віддається 3 UA 110227 C2 5 10 15 20 25 30 35 40 45 50 55 перевага, загнута та щільно закрита з двох торців шляхом щільного закривання у подобі конверта. У певних варіантах здійснення цього винаходу, яким віддається перевага, розріз для відкривання виконаний у ділянці перекривання поблизу одного із щільно закритих торців. У інших варіантах здійснення цього винаходу розріз для відкривання виконаний у ділянці перекривання поблизу кожного із щільно закритих торців. За варіантом, якому віддається перевага, розріз для відкривання розташований на відстані, яка становить від приблизно 5 відсотків до приблизно 25 відсотків довжини поздовжньої ділянки перекривання, від крайки вмістища. За варіантом, якому віддається перевага, розріз для відкривання розташований так, щоб язичок для відкривання можна було відтягувати у напрямку решти стрічки перекривання, яка становить від приблизно 75 відсотків до приблизно 95 відсотків її довжини. У такий спосіб зовнішню обгортку відкривають вздовж щонайменше приблизно 75 відсотків довжини ділянки перекривання, або щонайменше приблизно 75 відсотків довжини або ширини поверхні вмістища, по якій ця ділянка простягається. Наприклад, якщо розріз для відкривання має U-подібну форму, цей розріз для відкривання за варіантом, якому віддається перевага, розташований так, що відкритий бік U-подібного розрізу обернений у напрямку решти ділянки перекривання, яка становить від приблизно 75 відсотків до приблизно 95 відсотків її довжини. Ширина ділянки перекривання у поперечному напрямку може варіювати за необхідністю, однак за варіантом, якому віддається перевага, вона становить від приблизно 3 мм до приблизно 10 мм, а за варіантом, якому віддається більша перевага, - від приблизно 4 мм до приблизно 7 мм. Це значно ширше, ніж звичайна ширина розривальної стрічки, що також спрощує видалення зовнішньої обгортки вмістища за цим винаходом. За варіантом, якому віддається перевага, протилежні крайки зовнішньої обгортки взаємно щільно закриті вздовж поздовжньої ділянки перекривання для забезпечення закріплення зовнішньої обгортки на місці навколо заповненого вмістища та правильного збігання виконаних у першій та другій крайках розрізів, які утворюють розріз для відкривання. Вмістищу, яке вміщує споживчі вироби, яке входить до складу обгорнутого вмістища за цим винаходом, може бути наданий різноманітний вигляд, в тому числі, наприклад, вмістища з відкидною кришкою, які включають в себе коробку для розташування споживчих виробів та кришку, або вмістища з висувною частиною та футляром, які включають в себе внутрішню ковзну частину для розташування споживчих виробів та зовнішній футляр для закривання цього вмістища. Вмістище альтернативно може бути виконане у вигляді "м'якої" пачки, у якій споживчі вироби загорнуті у нежорстку внутрішню оболонку без жорсткого вмістища. У цьому випадку зовнішня обгортка обгорнута безпосередньо навколо внутрішньої оболонки. Альтернативно вмістище може являти собою формовану пластмасову або металеву коробку або вмістище, подібне тим, які застосовують, наприклад, для зберігання компакт-дисків (CD) або універсальних цифрових дисків (DVD). У певних варіантах здійснення цього винаходу обгорнуте вмістище може вміщувати два або більше вмістищ зі споживчими виробами, які є окремими або можуть бути відокремлені один від одного після видалення зовнішньої обгортки. Наприклад, обгорнуте вмістище може бути виконане у вигляді групової тари споживчих виробів, у якій група окремо обгорнутих вмістищ спільно обгорнута зовнішньою обгорткою. Кожне вмістище може вміщувати одну одиницю споживчих виробів або групу чи пакунок споживчих виробів. В одному з варіантів здійснення цього винаходу, яким віддається перевага, обгорнуте вмістище вміщує два або більше вмістищ зі споживчими виробами, розташованих у взаємному контакті по певній поверхні контакту, у якій поздовжня ділянка перекривання перекриває поверхню контакту між споживчими виробами по грані вмістища. У цьому варіанті здійснення цього винаходу за варіантом, якому віддається перевага, розріз для відкривання виконаний по поверхні контакту так, що два або більше вмістищ зі споживчими виробами можуть бути відокремлені одне від одного після відкривання зовнішньої обгортки шляхом видалення поздовжньої ділянки перекривання. Така конструкція спрощує відкривання вмістища групової тари споживчих виробів, наприклад, покупцем або споживачем. За варіантом, якому віддається перевага, обгорнуте вмістище вміщує від 2 вмістищ до 20 вмістищ зі споживчими виробами, за варіантом, якому віддається більша перевага, - від приблизно 5 вмістищ до 10 вмістищ, а за варіантом, якому віддається найбільша перевага, - 10 вмістищ зі споживчими виробами. Вмістище з обгорнутими вмістищами за цим винаходом може бути виготовлене з будь-яких прийнятних матеріалів, в тому числі, але без обмеження ними, з таких матеріалів як картон, цупкий папір, пластмаса, метал або їх комбінації. За варіантом, якому віддається перевага, вмістище утворене з однієї або більше зігнутих плоских заготовок із цупкого паперу, й за 4 UA 110227 C2 5 10 15 20 25 30 35 40 45 50 55 60 варіантом, якому віддається більша перевага, цей цупкий папір має густину від приблизно 100 грамів на квадратний метр до приблизно 350 грамів на квадратний метр. Обгорнуті вмістища за цим винаходом можуть мати форму прямокутного паралелепіпеда з розташованими під прямим кутом поздовжніми та розташованими під прямим кутом поперечними ребрами. Альтернативно обгорнуте вмістище може мати одне або більше заокруглених поздовжніх ребер, заокруглених поперечних ребер, скошених поздовжніх ребер, скошених поперечних ребер або їх комбінації. Наприклад, обгорнуте вмістище за цим винаходом може включати в себе без обмежень: - одне або два поздовжні заокруглені або скошені ребра на передній стінці та/або одне або два поздовжні заокруглені або скошені ребра на задній стінці; - одне або два поперечні заокруглені або скошені ребра на передній стінці та/або одне або два поперечні заокруглені або скошені ребра на задній стінці; - одне поздовжнє заокруглене ребро та одне поздовжнє скошене ребро на передній стінці та/або одне поперечне заокруглене ребро та одне поперечне скошене ребро на задній стінці; - одне або два поперечні заокруглені або скошені ребра на передній стінці та одне або два поздовжні заокруглені або скошені ребра на передній стінці; - два поздовжні заокруглені або скошені ребра на першій бічній стінці або два поперечні заокруглені або скошені ребра на другій бічній стінці. Якщо вмістище має одне або більше заокруглених ребер та виготовлене з однієї або більше пласких заготовок, то за варіантом, якому віддається перевага, ці заготовки мають три, чотири, п'ять, шість або сім бігованих або рифлених ліній для утворення кожного заокругленого ребра у складеному вмістищі. Ці біговані лінії або рифлені лінії можуть бути виконані або зсередини, або ззовні вмістища. За варіантом, якому віддається перевага, біговані або рифлені лінії виконані на відстані від приблизно 0,3 мм до 4 мм одна від одної. За варіантом, якому віддається перевага, відстань між цими рифленими або бігованими лініями залежить від товщини пласкої заготовки. За варіантом, якому віддається перевага, відстань між рифленими або бігованими лініями становить від приблизно 0,5 до приблизно 4 товщин пласкої заготовки. Якщо вмістище має одне або більше скошених ребер, то за варіантом, якому віддається перевага, це скошене ребро має ширину від приблизно 1 мм до приблизно 10 мм, а за варіантом, якому віддається більша перевага, - від приблизно 2 мм до приблизно 6 мм. Альтернативно вмістище може мати подвійний скіс, виконаний трьома паралельними бігованими або рифленими лініями, які розташовані на такій відстані, що утворюють два різні скоси на ребрі вмістища. Якщо вмістище має скошене ребро та виготовлене з однієї або більше пласких заготовок, то цей скіс може бути утворений двома паралельними бігованими або рифленими лініями на пласкій заготовці. Біговані лінії або рифлені лінії можуть бути розташовані симетрично відносно цього ребра між першою стінкою та другою стінкою. Альтернативно ці біговані або рифлені лінії можуть бути розташовані несиметрично відносно згаданого ребра між першою стінкою та другою стінкою, так що скіс простягається у першу стінку вмістища далі, ніж у другу стінку цього вмістища. Альтернативно вмістище може мати непрямокутний поперечний переріз, наприклад, багатокутний, такий як трикутний або шестикутний, або ж овальний, напівовальний, круглий або напівкруглий. Обгорнуті вмістища за цим винаходом можуть бути застосовані для різноманітних споживчих виробів, й знаходять застосування, зокрема, як пачки для видовжених курильних виробів, таких як, наприклад, сигарети, сигари або сигарили. Має бути зрозуміло, що шляхом відповідного вибору їх розмірів можуть бути розроблені вмістища за цим винаходом для розташування різних кількостей сигарет звичайного розміру, великого розміру, надвеликого розміру, тонких або надтонких. Шляхом відповідного вибору розмірів вмістища за цим винаходом можуть бути розроблені так, щоб в них можна було розташувати різну загальну кількість курильних виробів або розташувати курильні вироби за різними схемами. Наприклад, шляхом відповідного вибору їх розмірів вмістища за цим винаходом можуть бути розроблені так, щоб в них можна було розташувати загалом від десяти до тридцяти курильних виробів. В інших прикладах вмістища за цим винаходом можуть бути розроблені так, щоб в них можна було розташувати декілька вмістищ з курильними виробами, кожне з яких призначене для розташування від десяти до тридцяти курильних виробів. Курильні вироби можуть бути розташовані у вмістищі за різними схемами залежно від загальної кількості цих курильних виробів. Наприклад, курильні вироби можуть бути 5 UA 110227 C2 5 10 15 20 25 30 35 40 45 50 55 60 розташовані в один ряд із шести, семи, восьми, дев'яти або десяти штук. Альтернативно курильні вироби можуть бути розташовані у два або більше рядів. Ці два або більше рядів можуть включати в себе однакову кількість курильних виробів. Наприклад, курильні вироби можуть бути розташовані за такими схемами: два ряди з п'яти, шести, семи, восьми, дев'яти або десяти штук; три ряди з п'яти або семи штук; або чотири ряди з чотирьох, п'яти або шести штук. Альтернативно ці два або більше рядів можуть включати в себе щонайменше два ряди, які включають в себе різну кількість курильних виробів. Наприклад, курильні вироби можуть бути розташовані за такими схемами: ряд з п'яти та ряд із шести штук (схема 5-6); ряд із шести та ряд із семи штук (схема 6-7); ряд із семи та ряд з восьми штук (схема 7-8); середній ряд з п'яти та два зовнішні ряди із шести штук (схема 6-5-6); середній ряд з п'яти та два зовнішні ряди із семи штук (схема 7-5-7); середній ряд із шести та два зовнішні ряди з п'яти штук (схема 5-6-5); середній ряд із шести та два зовнішні ряди із семи штук (схема 7-6-7); середній ряд із семи та два зовнішні ряди із шести штук (схема 6-7-6); середній ряд з дев'яти та два зовнішні ряди з восьми штук (схема 8-9-8); або середній ряд із шести, один зовнішній ряд із п'яти та один зовнішній ряд із семи штук (схема 5-6-7). Обгорнуті вмістища за цим винаходом можуть вміщувати курильні вироби однакового типу чи марки або різних типів чи марок. Крім того, можуть бути вміщені як курильні вироби без фільтра, так і курильні вироби з різними фільтрувальними мундштуками, а також курильні вироби різної довжини (наприклад, від приблизно 40 мм до приблизно 180 мм) та різного діаметра (наприклад, від приблизно 4 мм до приблизно 9 мм). Крім того, курильні вироби можуть відрізнятися міцністю смаку, опором просмоктуванню та загальним надходженням речовин у вигляді частинок. За варіантом, якому віддається перевага, розміри вмістища пристосовані до довжини курильних виробів та схеми розташування курильних виробів. Звичайно зовнішні розміри вмістища на приблизно 0,5-5 мм більші, ніж розміри пакунка або пакунків курильних виробів, розташованих усередині вмістища. Довжина, ширина та товщина обгорнутих вмістищ за цим винаходом можуть бути такими, що у закритому стані габаритні розміри готового обгорнутого вмістища подібні до розмірів звичайної одноразової пачки з відкидною кришкою на двадцять сигарет. В альтернативних варіантах здійснення цього винаходу довжина, ширина та товщина обгорнутих вмістищ за цим винаходом можуть бути такими, що у закритому положенні габаритні розміри готового обгорнутого вмістища подібні до розмірів звичайної картонної коробки на десять пачок з відкидною кришкою на двадцять сигарет. За варіантом, якому віддається перевага, обгорнуті вмістища за цим винаходом мають висоту від приблизно 60 мм до приблизно 150 мм, а за варіантом, якому віддається більша перевага, - висоту від приблизно 70 мм до приблизно 125 мм, при цьому висоту вимірюють від верхньої стінки до нижньої стінки вмістища. За варіантом, якому віддається перевага, обгорнуті вмістища за цим винаходом мають ширину від приблизно 12 мм до приблизно 150 мм, а за варіантом, якому віддається більша перевага, - ширину від приблизно 70 мм до приблизно 125 мм, при цьому ширину вимірюють від однієї бічної стінки до іншої бічної стінки обгорнутого вмістища. За варіантом, якому віддається перевага, обгорнуті вмістища за цим винаходом мають товщину від приблизно 6 мм до приблизно 100 мм, а за варіантом, якому віддається більша перевага, - товщину від приблизно 12 мм до приблизно 25 мм, при цьому товщину вимірюють від передньої стінки до задньої стінки обгорнутого вмістища (на якій розташований шарнір між коробкою та кришкою). За варіантом, якому віддається перевага, відношення висоти вмістища до товщини обгорнутого вмістища становить від приблизно 0,3/1 до приблизно 10/1, за варіантом, якому віддається більша перевага, - від приблизно 2/1 до приблизно 8/1, а за варіантом, якому віддається найбільша перевага, - від приблизно 3/1 до 5/1. За варіантом, якому віддається перевага, відношення ширини обгорнутого вмістища до товщини вмістища становить від приблизно 0,3/1 до приблизно 10/1, за варіантом, якому віддається більша перевага, - від приблизно 2/1 до приблизно 8/1, а за варіантом, якому віддається найбільша перевага, - від приблизно 2/1 до 3/1. Наряду з пакунком курильних виробів обгорнуте вмістище може також вміщувати інші споживчі вироби, наприклад, сірники, запальнички, засоби гасіння, освіжувачі дихання або електронні пристрої. Інші споживчі вироби можуть бути прикріплені ззовні вмістища, розташовані всередині вмістища разом з курильними виробами, в окремому відсіку вмістища або за комбінаціями цих варіантів прикріплення. За варіантом, якому віддається перевага, зовнішня обгортка покрита поліолефіном, придатним до щільного закривання, наприклад, одним або комбінацією з таких поліолефінів як 6 UA 110227 C2 5 10 15 20 25 30 35 40 45 50 55 60 поліетилен, поліпропілен, полібутилен, співполімер етилену та пропілену, співполімер пропілену та бутилену, співполімер етилену та бутилену, терполімер етилену, пропілену та бутилену. За варіантом, якому віддається перевага, матеріал покриття зовнішньої обгортки відрізняється від будь-якого покриття ззовні вмістища, так що при щільному закриванні зовнішня обгортка не пристає до вмістища. Це надає можливість обгортання пакета з індивідуально обгорнутих вмістищ. За варіантом, якому віддається перевага, шляхом відповідного вибору матеріалу для щільного закривання температура щільного закривання зовнішньої обгортки є нижчою від температури щільного закривання будь-якої обгортки, застосованої для обгортання окремих вмістищ усередині обгорнутого вмістища. За варіантом, якому віддається перевага, температура щільного закривання для зовнішньої обгортки є від приблизно 5 відсотків до приблизно 25 відсотків нижчою у порівнянні з температурою щільного закривання будь-якого з індивідуально обгорнутих вмістищ. Таким чином, можливо спочатку індивідуально щільно закрити зовнішню обгортку вмістищ навколо кожного вмістища під дією першої підвищеної температури, після чого щільно закрити зовнішню обгортку пакета з індивідуально обгорнутих вмістищ під дією нижчої температури. Зовнішні поверхні вмістищ за цим винаходом можуть мати виконаний на них друк, рельєфне або плоскозаглиблене тиснення або інше оздоблення з логотипами виробника або бренду, товарними знаками, рекламними слоганами або іншою інформацією та вказівками для споживача. За цим винаходом також створений спосіб виготовлення обгорнутого вмістища за цим винаходом, описаної вище. Цей спосіб включає: підготовку заповненого вмістища, яке вміщує один або більше споживчих виробів; обгортання зовнішньої обгортки в одному напрямку навколо згаданого вмістища та перекривання першої та другої протилежних крайок зовнішньої обгортки з утворенням поздовжньої ділянки перекривання, яка простягається по першій бічній стінці вмістища; щільне закривання торців зовнішньої обгортки; та виконання у зовнішній обгортці розрізу для відкривання, який простягається у поперечному напрямку принаймні частково через поздовжню ділянку перекривання та визначає язичок для відкривання. Після виконання перекривання зовнішньої обгортки вздовж поздовжньої ділянки перекривання зовнішня обгортка утворює трубу з відкритими торцями навколо заповненого вмістища. Протилежні кінці цієї труби зовнішньої обгортки з відкритими торцями за варіантом, якому віддається перевага, загинають та щільно закривають у відомий спосіб із застосуванням загинання у подобі конверта. Обгортка може бути щільно закрита із застосуванням будь-якого прийнятного способу, такого як, наприклад, термозварювання, термосклеювання або нанесення прийнятного клею. Такий процес обгортання з утворенням поздовжньої ділянки перекривання та щільного закривання розташованих навпроти торців у подобі конверта відомий для фахівця. Зовнішня обгортка за варіантом, якому віддається перевага, щільно закрита вздовж принаймні частини поздовжньої ділянки перекривання, наприклад, із застосуванням термозварювання або термосклеювання, як описано вище, або прийнятного клею. За варіантом, якому віддається перевага, перша частина розрізу для відкривання утворена у першій з протилежних крайок зовнішньої обгортки, а друга частина розрізу для відкривання утворена у другій з протилежних крайок зовнішньої обгортки, при цьому протилежні крайки зовнішньої обгортки перекриваються одна за одною, так що перша та друга частини розрізу для відкривання взаємно збігаються з утворенням повного розрізу для відкривання, як описано вище. За варіантом, якому віддається перевага, це досягнуто шляхом виконання множини розташованих на певній відстані розрізів для відкривання у суцільному листі з листового матеріалу для утворення зовнішньої обгортки, при цьому цей суцільний лист розрізають у поперечному напрямку посередині кожного з розрізів для відкривання з утворенням окремих зовнішніх обгорток. За варіантом, якому віддається перевага, розрізи для відкривання виконані із застосуванням ножа, який має різальну крайку, форма якої відповідає потрібній формі розрізу для відкривання. Наприклад, якщо потрібній розріз для відкривання U-подібної форми, то за варіантом, якому віддається перевага, для виконання розрізу для відкривання в цьому листовому матеріалі застосовують ніж або лезо U-подібної форми. За цим винаходом також створений спосіб видалення зовнішньої обгортки з обгорнутого вмістища за цим винаходом, описаного вище, що включає захоплення язичка для відкривання, утвореного розрізом для відкривання; відтягування язичка для відкривання у напрямку розташування поздовжньої ділянки перекривання для відривання поздовжньої ділянки 7 UA 110227 C2 5 10 15 20 25 30 35 40 45 50 55 перекривання від решти зовнішньої обгортки; та видалення решти цієї зовнішньої обгортки з вмістища після того, як поздовжня ділянка перекривання відокремлена від зовнішньої обгортки. Лише у вигляді прикладу цей винахід нижче описаний з посиланнями на прикладені фігури, на яких: на Фіг. 1 показаний вид спереду у перспективі обгорнутого вмістища з курильними виробами за цим винаходом; на Фіг. 2 показаний вид зверху листового матеріалу, використаного для виконання зовнішньої обгортки обгорнутого вмістища, зображеного на Фіг. 1; та на Фіг. 3 показаний збільшений вид розрізу для відкривання зовнішньої обгорнутої обгортки вмістища, зображеного на Фіг. 1. Вмістище 10, показане на Фіг. 1, являє собою прямокутний паралелепіпед та включає в себе картонну коробку 12, яка вміщує десять окремих вмістищ з відкидною кришкою з двадцятьма курильними виробами (не видимі), та зовнішню обгортку 14, обгорнуту навколо картонної коробки. Картонна коробка 12 та вмістища з відкидною кришкою, розташовані всередині цієї картонної коробки, мають звичайне компонування та конструкцію, відомі фахівцеві. Зовнішня обгортка 14 утворена з прозорої поліпропіленової плівки. Обгортка 14 обгорнута навколо картонної коробки 12 у поздовжньому напрямку, так що перша 16а та друга 16Ь протилежні крайки цієї зовнішньої обгортки 14 перекриваються з утворенням поздовжньої ділянки 18 перекривання. Ділянка 18 перекривання простягається у вигляді прямолінійної смуги по передній стінці 20 картонної коробки у напрямку однієї з бічних крайок передньої стінки 20 по суті паралельно поздовжнім крайкам цієї картонної коробки. Біля торців картонної коробки 12 зовнішня обгортка 14 загнута у відомий спосіб та щільно закрита. На відстані приблизно 10 % довжини поздовжньої ділянки перекривання, рахуючи від однієї з крайок передньої стінки 20 картонної коробки, виконаний розріз 22 для відкривання, який простягається у поперечному напрямку через усю ширину ділянки 18 перекривання та закінчується збоку ділянки перекривання. Розріз 22 для відкривання має U-подібну форму, причому відкритий бік U-подібного розрізу обернений у напрямку решти 90 % довжини ділянки 18 перекривання. Кінці U-подібного розрізу 22 для відкривання розташовані з обох боків ділянки 18 перекривання та простягаються по суті паралельно поздовжньому напрямку ділянки перекривання. Цей U-подібній розріз визначає язичок 24 для відкривання. Як показано на збільшеному виді розрізу для відкривання, зображеному на Фіг. 2, певна кількість додаткових розрізів також виконана у зовнішній обгортці поблизу U-подібного розрізу 22. Пара розташованих навпроти один одного прямолінійних розрізів 26 виконана поблизу кінців U-подібного розрізу 22 для відкривання та утворює продовження U-подібної форми розрізу для відкривання. Кожний із додаткових розрізів 24 простягається по суті паралельно розташованій поблизу крайці поздовжньої ділянки 18 перекривання. Додатковий поперечний розріз 28 виконаний між U-подібним розрізом 22 для відкривання та найближчою поздовжньою крайкою передньої стінки 20. Поперечний розріз 28 виконаний у вигляді прямої лінії, яка простягається від U-подібного розрізу 22 для відкривання по суті перпендикулярно поздовжньому напрямку ділянки 18 перекривання. Для відкривання обгорнутого вмістища 10, показаного на Фіг. 1, споживач може захопити язичок 24 для відкривання, утворений U-подібним розрізом 22, та відтягнути його у напрямку розташування поздовжньої ділянки 18 перекривання. U-подібний розріз 22 буде збільшуватися вздовж поздовжніх крайок ділянки 18 перекривання, так що перекривання першої 16а та другої 16b крайок відділяється від решти зовнішньої обгортки 14. Після того як ділянка 18 перекривання видалена, решта зовнішньої обгортки 14 може бути легко відірвана від картонної коробки, чому сприяє поперечний розріз 28 в зовнішній обгортці 14. Зовнішня обгортка 14 вмістища 10, показаного на Фіг. 1, виконана із суцільного листа 114 прозорого поліпропіленового матеріалу, розрізаного з утворенням окремих зовнішніх обгорток відповідного розміру для обгортання картонної коробки 12 курильних виробів. На Фіг. 3 показаний схематичний вид листового матеріалу 114 для утворення зовнішньої обгортки 14, який має множину розташованих на певній відстані U-подібних розрізів 122. U-подібні розрізи 122 розташовані на певній відстані вздовж цього суцільного листа у напрямку його пересування, при цьому відкритий край кожного розрізу обернений до однієї з бічних крайок листового матеріалу. Листовий матеріал 114 розрізають на окремі зовнішні обгортки вздовж пунктирних ліній "А", показаних на Фіг. 3, які простягаються по листовому матеріалу у напрямку, перпендикулярному до напрямку пересування цього листового матеріалу. Положення розрізу листового матеріалу є таким, що суцільний лист розрізаний приблизно посередині U-подібних розрізів 122, так що 8 UA 110227 C2 5 10 половина U-подібного розрізу виконана у першій крайці 16а обгортки, а інша половина виконана у протилежній, другій, крайці 16b обгортки. Зовнішня обгортка 14 обгорнута навколо картонної коробки 12 у поздовжньому напрямку шляхом спершу приведення у контакт першої крайки 16а обгортки з передньою стінкою картонної коробки 12, й подальшого обгортання зовнішньої обгортки один раз навколо картонної коробки 12, перекривання другою крайкою 16b зовнішньої обгортки першої крайки 16а, так що дві половини U-подібного розрізу збігаються та разом утворюють повний U-подібний розріз 22 для відкривання у зовнішній обгортці 14. Торці зовнішньої обгортки 14 загинають у відомий спосіб та склеюють або щільно закривають на місці. Зрозуміло, що подібна форма зовнішньої обгортки може бути застосована для різноманітних вмістищ різних форм та розмірів шляхом пристосування розмірів та форми зовнішньої обгортки та положення розрізу для відкривання. ФОРМУЛА ВИНАХОДУ 15 20 25 30 35 40 45 50 55 60 1. Обгорнуте вмістище зі споживчими виробами, яке включає в себе: заповнене вмістище, яке вміщує один або більше споживчих виробів; та зовнішню обгортку, обгорнуту навколо цього заповненого вмістища так, що перша та друга протилежні крайки зовнішньої обгортки взаємно перекриваються у поздовжній ділянці перекривання, яка простягається по першій бічній стінці вмістища, при цьому згадана зовнішня обгортка має розріз для відкривання, який простягається у поперечному напрямку через усю поздовжню зону перекривання та визначає у цій зовнішній обгортці язичок для відкривання, так що при його відтягуванні у напрямку вздовж згаданої поздовжньої ділянки перекривання згаданий розріз для відкривання поширюється за напрямком поздовжньої ділянки перекривання вздовж країв цієї поздовжньої ділянки перекривання. 2. Обгорнуте вмістище за п. 1, яке відрізняється тим, що розріз для відкривання має форму, загалом подібну до літери U, форму, загалом подібну до літери S, або форму, загалом подібну до літери V. 3. Обгорнуте вмістище за одним з пп. 1 або 2, яке відрізняється тим, що зовнішня обгортка має два додаткові розташовані один навпроти одного розрізи, які розташовані на певній відстані від кінців згаданого розрізу для відкривання, що утворює язичок для відкривання, утворюючи продовження розрізу для відкривання. 4. Обгорнуте вмістище за п. 3, яке відрізняється тим, що зазначені два додаткові розташовані один навпроти одного розрізи простягаються під кутом від 0 градусів до 45 градусів відносно поздовжнього напрямку ділянки перекривання, при цьому згадані розташовані один навпроти одного розрізи закінчуються поблизу розташованих одна навпроти одної поздовжніх крайок ділянки перекривання. 5. Обгорнуте вмістище за будь-яким із попередніх пунктів, яке відрізняється тим, що зовнішня обгортка має додатковий поперечний розріз, який розташований з одного боку від розрізу для відкривання та поздовжньої ділянки перекривання і простягається у напрямку, загалом перпендикулярному до згаданої поздовжньої ділянки перекривання. 6. Обгорнуте вмістище за будь-яким із попередніх пунктів, яке відрізняється тим, що розріз для відкривання розташований на відстані від одного з країв вмістища, яка становить від 5 % до 25 % довжини поздовжньої ділянки перекривання. 7. Обгорнуте вмістище за будь-яким із попередніх пунктів, яке відрізняється тим, що ширина ділянки перекривання у поперечному напрямку становить від 3 мм до 10 мм. 8. Обгорнуте вмістище за будь-яким із попередніх пунктів, яке відрізняється тим, що зазначені протилежні крайки зовнішньої обгортки щільно прилягають одна до іншої у згаданій поздовжній ділянці перекривання. 9. Обгорнуте вмістище за будь-яким із попередніх пунктів, яке відрізняється тим, що поздовжня ділянка перекривання простягається по передній стінці вмістища. 10. Обгорнуте вмістище за будь-яким із попередніх пунктів, яке відрізняється тим, що вміщує два або більше споживчих виробів, розташованих у контакті один з одним по певній поверхні контакту, при цьому зазначена поздовжня ділянка перекривання перекриває поверхню контакту між споживчими виробами біля краю вмістища, й розріз для відкривання передбачений у місці розташування поверхні контакту, так що два або більше споживчих виробів можуть бути відокремлені один від одного після відкривання зовнішньої обгортки шляхом видалення згаданої поздовжньої ділянки перекривання. 11. Обгорнуте вмістище за будь-яким із попередніх пунктів, яке відрізняється тим, що включає в себе вмістище, заповнене множиною курильних виробів та загорнуте у зовнішню обгортку. 12. Спосіб виготовлення обгорнутого вмістища за будь-яким із попередніх пунктів, що включає: 9 UA 110227 C2 5 10 15 20 25 підготовку заповненого вмістища, що вміщує один або більше споживчих виробів;обгортання зовнішньої обгортки в одному напрямку навколо згаданого вмістища та перекривання першої та другої протилежних крайок цієї зовнішньої обгортки з утворенням поздовжньої ділянки перекривання, яка простягається по першій бічній стінці вмістища; щільне закривання торців зовнішньої обгортки; та виконання у зовнішній обгортці розрізу для відкривання, який простягається у поперечному напрямку через усю поздовжню зону перекривання та визначає язичок для відкривання, так що при його відтягуванні у напрямку вздовж згаданої поздовжньої ділянки перекривання згаданий розріз для відкривання поширюється за напрямком поздовжньої ділянки перекривання вздовж країв цієї поздовжньої ділянки перекривання. 13. Спосіб за п. 12, який відрізняється тим, що першу частину розрізу для відкривання утворюють у першій з протилежних крайок зовнішньої обгортки, а другу частину розрізу для відкривання утворюють у другій з протилежних крайок зовнішньої обгортки, при цьому протилежні крайки зовнішньої обгортки накладають одну на іншу, так що перша та друга частини розрізу для відкривання збігаються з утворенням повного розрізу для відкривання. 14. Спосіб за п. 12, який відрізняється тим, що виконують множину розташованих на певній відстані один від одного розрізів для відкривання у суцільному листі листового матеріалу для утворення зовнішньої обгортки, при цьому згаданий суцільний лист розрізають у поперечному напрямку посередині кожного з розрізів для відкривання з утворенням окремих зовнішніх обгорток. 15. Спосіб видалення зовнішньої обгортки з обгорнутого вмістища за будь-яким із попередніх пунктів, який відрізняється тим, що включає захоплення язичка для відкривання, утвореного розрізом для відкривання; відтягування язичка для відкривання у напрямку вздовж згаданої поздовжньої ділянки перекривання для відривання поздовжньої ділянки перекривання від решти зовнішньої обгортки; та видалення решти зовнішньої обгортки з вмістища після того, як поздовжня ділянка перекривання відокремлена від зовнішньої обгортки. 10 UA 110227 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
