Кронен-пробка з язичком-важелем для відкривання

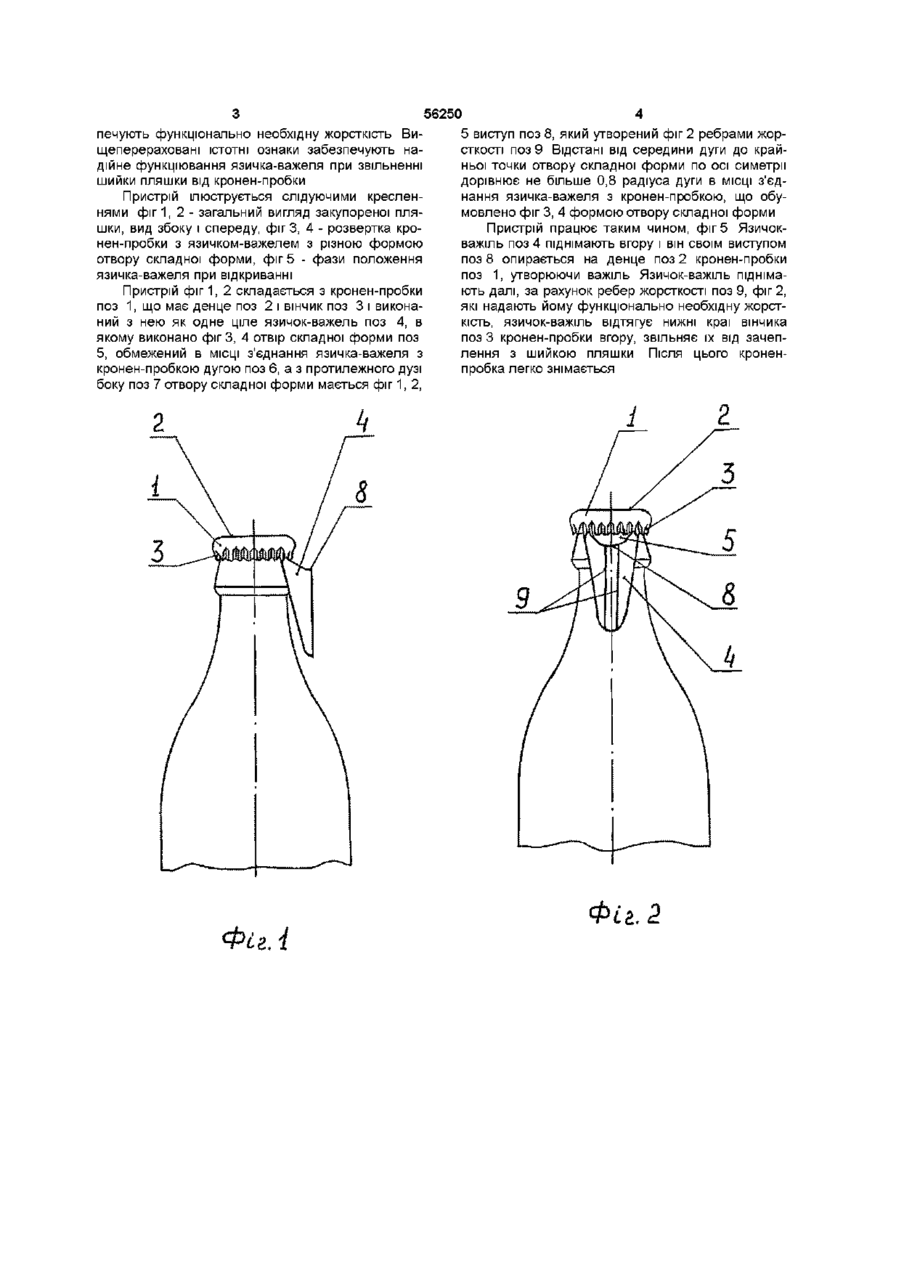

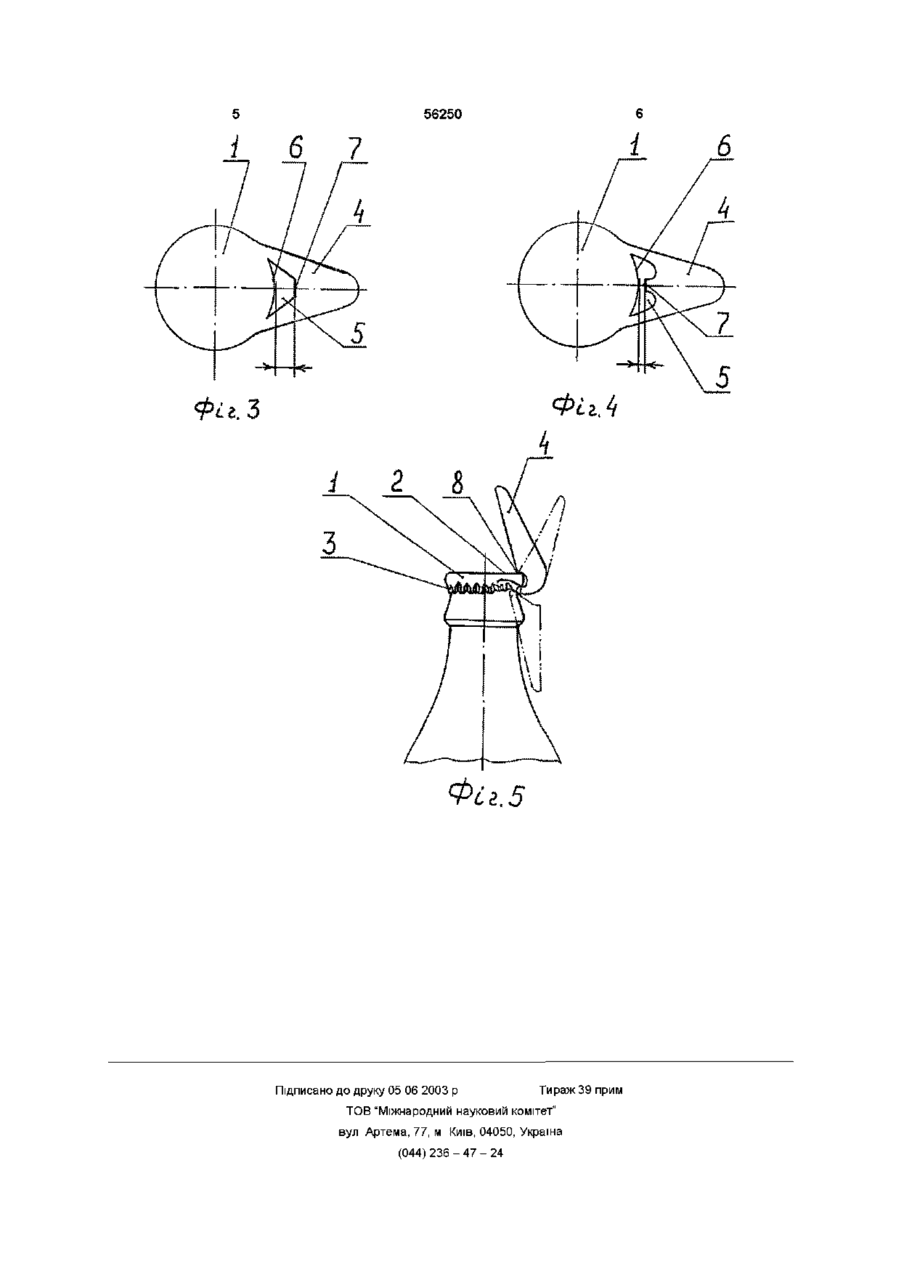

1 Кронен-пробка з язичком-важелем для відкривання, виконаним з нею за одне ціле, із дугоподібною просічкою в МІСЦІ з'єднання язичка з кронен-пробкою, причому язичок має виступ, яка відрізняється тим, що в язичці-важелі виконаний отвір складної форми, симетричний відносно осі симетрії, обмежений в МІСЦІ з'єднання язичкаважеля із кронен-пробкою дугою, причому відстань від середини дуги до крайньої точки отвору складної форми по осі симетрії дорівнює не більше 0,8 радіуса цієї дуги, а виступ з протилежного дузі боку отвору утворений ребрами жорсткості 2 Кронен-пробка з язичком-важелем для відкривання по п 1, яка відрізняється тим, що виступ утворений ребром жорсткості Винахід відноситься до затворів для пляшок, зокрема до кронен-пробок Відомий патент Роси № 2086487, «Кроненпробка для закупорювання пляшок з язичком для відкривання», МПК B65D 41/42, пріоритет від 11 01 96 , патентовласник Ішупн В А Кронен-пробка ВІДПОВІДНО до даного патенту виконана як одне ціле з язичком, який має дугоподібну просічку в МІСЦІ з'єднання язичка з кроненпробкою, причому язичок має виступ, яким він опирається на поверхність кронен-пробки при відкриванні пляшки Переріз язичка має форму відмінну від плоскої При відкриванні пляшки з зачепленням за язичок даної кронен-пробки, із зусиллям направленим вгору, язичок своїм виступом опирається на вінчик кронен-пробки При цьому зусилля відтягування нижніх країв вінчика в місцях з'єднання язичка і кронен-пробки направлено паралельно денцю кронен-пробки, що не забезпечує їх гарантованого відтягування до остаточного звільнення від зачеплення з шийкою пляшки До того ж при виконанні дугоподібного перерізу язичка даної кронен-пробки не забезпечується функціонально необхідна жорсткість, так як його формування відбувається з негарантованими параметрами рсткості виступу з протилежного вищевказаній дузі боку отвору, забезпечити надійне функціонування язичка-важеля при відкупорюванні пляшки Суть винаходу міститься в такому В язичціважелі кронен-пробки виконано отвір складної форми симетричний осі симетрії і обмежений дугою в МІСЦІ з'єднання язичка-важеля з кронен-пробкою Відстань від середини дуги до крайньої точки отвору складної форми по осі симетрії дорівнює не більше 0,8 радіуса дуги в МІСЦІ з'єднання язичкаважеля з кронен-пробкою 3 протилежного, вищевказаній дузі, боку отвору складної форми міститься виступ, утворений ребрами жорсткості Всі ІСТОТНІ ознаки являються новими Виступ утворений ребром жорсткості Використання даного пристрою забезпечує при відкриванні пляшки опору виступом, з протилежного дузі боку отвору складної форми, на денце кронен-пробки Це досягається за рахунок того, що відстань від середини дуги до крайньої точки отвору складної форми по осі симетрії дорівнює не більше 0,8 радіуса дуги в МІСЦІ з'єднання язичкаважеля з кронен-пробкою При опорі виступом на денце кронен-пробки зусилля відтягування нижніх країв вінчика в місцях з'єднання язичка-важеля з кронен-пробкою направлено перпендикулярно денцю, що забезпечує їх відтягування до остаточного звільнення від зачеплення з шийкою пляшки Ребра жорсткості, які формують виступ з протилежного дузі боку отвору складної форми, утворюють багатогранний переріз язичка-важеля і забез В основу винаходу «Кронен-пробка з язичкомважелем для відкривання» поставлено завдання шляхом виконання в язичці-важелі отвору складної форми симетричного відносно осі симетрії і обмеженого в МІСЦІ з'єднання з кронен-пробкою дугою, а також за рахунок утворення ребрами жо О о ю (О ю печують функціонально необхідну жорсткість Вищеперераховані ІСТОТНІ ознаки забезпечують надійне функціювання язичка-важеля при звільненні шийки пляшки від кронен-пробки Пристрій ілюструється слідуючими кресленнями фіг 1 , 2 - загальний вигляд закупореної пляшки, вид збоку і спереду, фіг 3, 4 - розвертка кронен-пробки з язичком-важелем з різною формою отвору складної форми, фіг 5 - фази положення язичка-важеля при відкриванні Пристрій фіг1, 2 складається з кронен-пробки поз 1, що має денце поз 2 і вінчик поз 3 і виконаний з нею як одне ціле язичок-важель поз 4, в якому виконано фіг 3, 4 отвір складної форми поз 5, обмежений в МІСЦІ з'єднання язичка-важеля з кронен-пробкою дугою поз 6, а з протилежного дузі боку поз 7 отвору складної форми мається фіг 1, 2, Фіг, і 56250 5 виступ поз 8, який утворений фіг 2 ребрами жорсткості поз 9 Відстані від середини дуги до крайньої точки отвору складної форми по осі симетрії дорівнює не більше 0,8 радіуса дуги в МІСЦІ з'єднання язичка-важеля з кронен-пробкою, що обумовлено фіг 3, 4 формою отвору складної форми Пристрій працює таким чином, фіг 5 Язичокважіль поз 4 піднімають вгору і він своїм виступом поз 8 опирається на денце поз 2 кронен-пробки поз 1, утворюючи важіль Язичок-важіль піднімають далі, за рахунок ребер жорсткості поз 9, фіг 2, які надають йому функціонально необхідну жорсткість, язичок-важіль відтягує нижні краї вінчика поз 3 кронен-пробки вгору, звільняє їх від зачеплення з шийкою пляшки Після ЦЬОГО кроненпробка легко знімається Фи.2 56250 і б 7 Фіг. 5 Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
