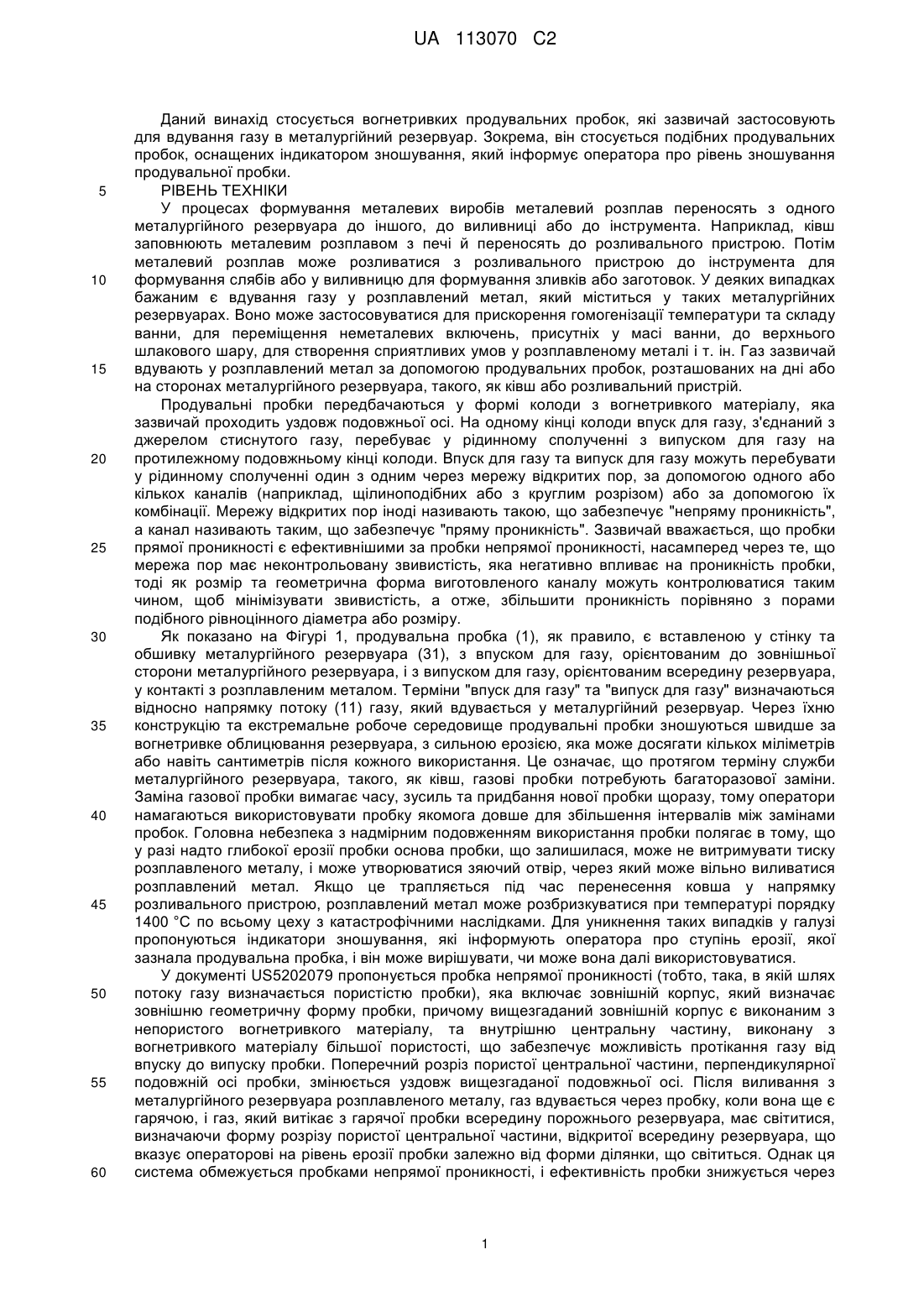

Газопродувальна пробка, яка містить індикатори зношування

1. Газопродувальна пробка (1) для вдування газу в металургійний резервуар, яка містить:

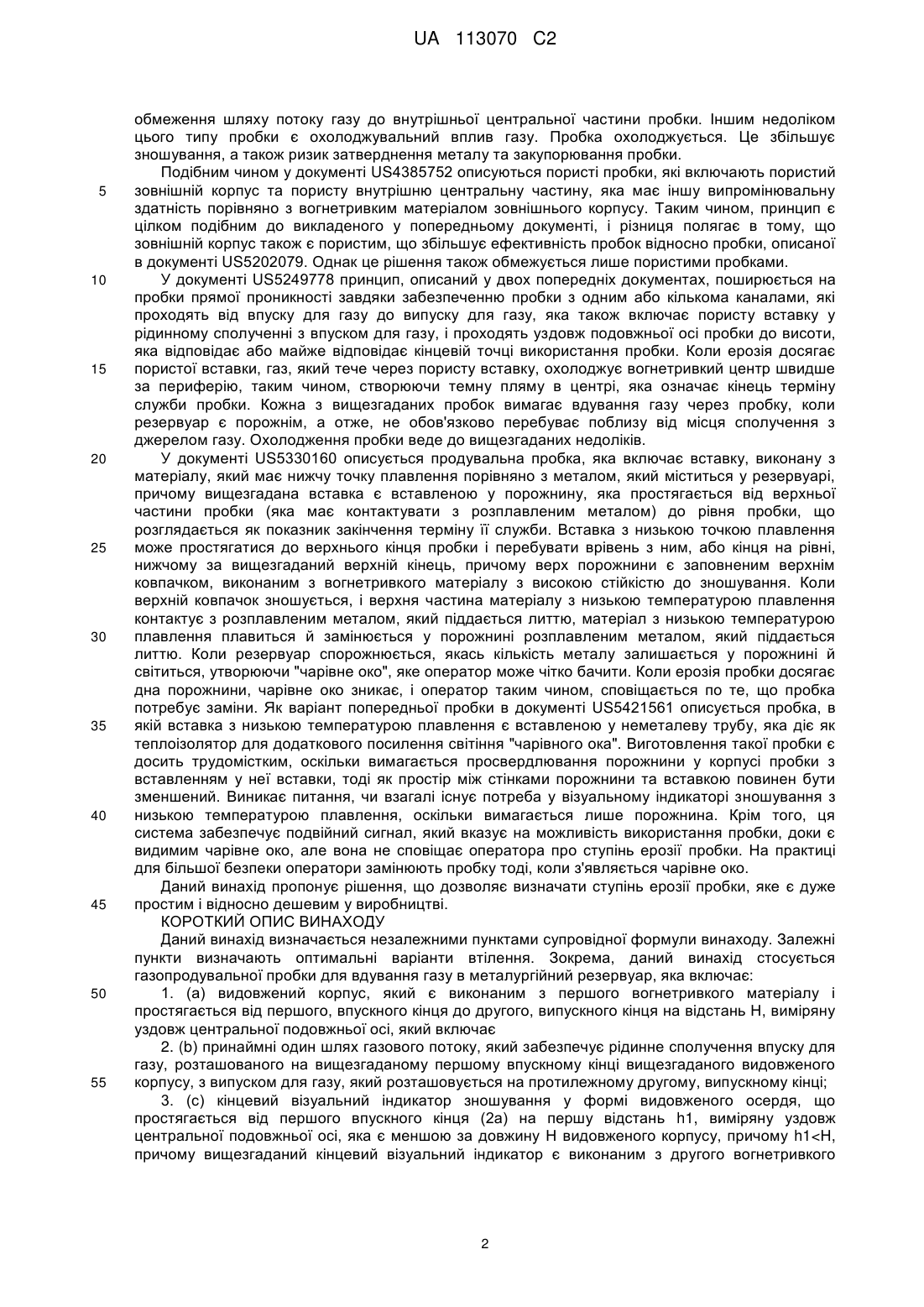

(a) видовжений корпус (2), який є виконаним з першого вогнетривкого матеріалу і простягається від першого впускного кінця (2а) до другого випускного кінця (2b) на відстань Н, виміряну вздовж центральної подовжньої осі (X1), який містить

(b) принаймні один шлях газового потоку (3), який забезпечує рідинне сполучення впуску (3а) для газу, розташованого на вищезгаданому першому впускному кінці вищезгаданого видовженого корпусу, з випуском (3b) для газу, який розташовується на протилежному другому випускному кінці,

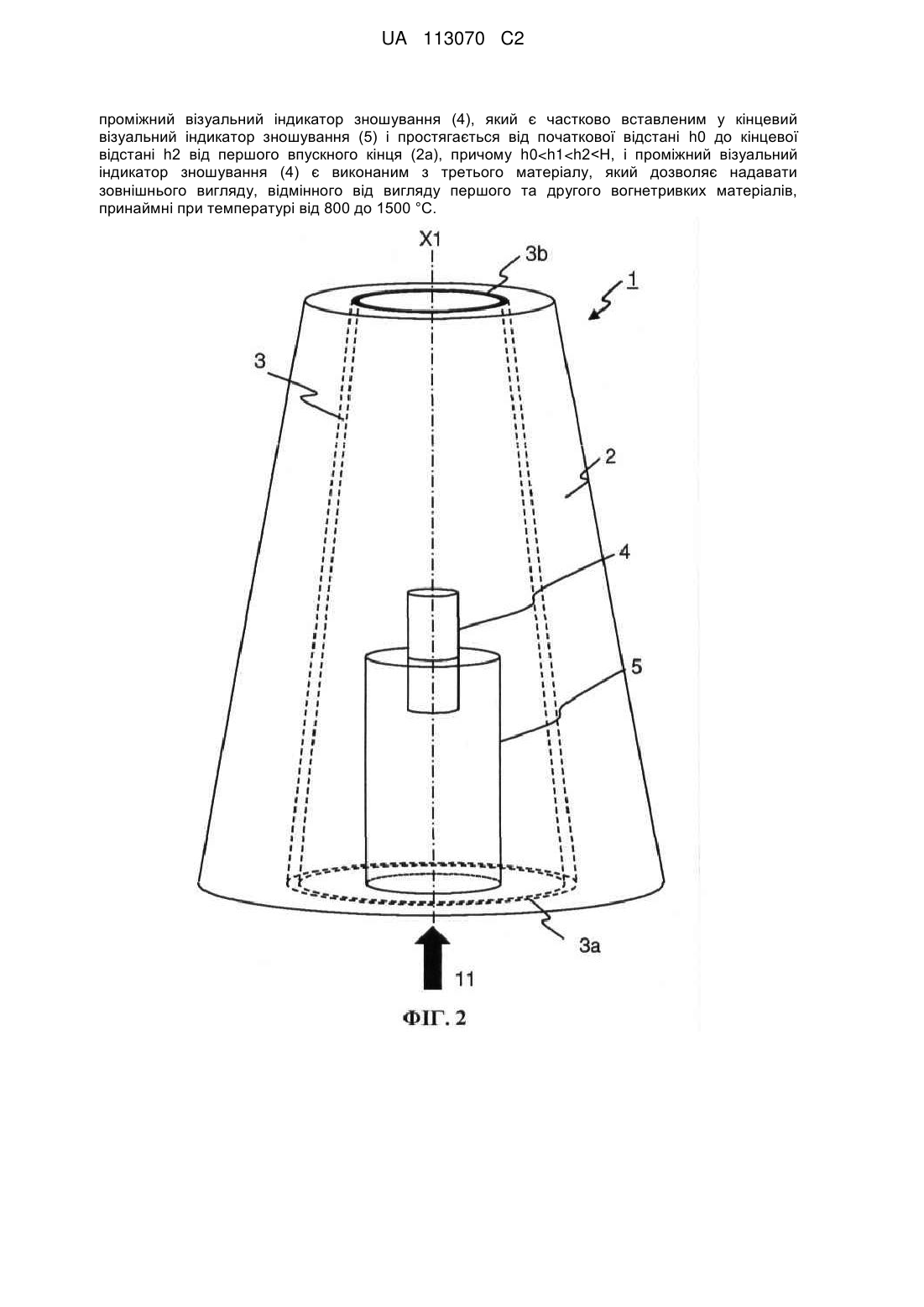

(c) кінцевий візуальний індикатор зношування (5) у формі видовженого осердя, що простягається від першого впускного кінця (2а) на першу відстань h1, виміряну вздовж центральної подовжньої осі (X1), яка є меншою за довжину Н видовженого корпусу, причому h1<Н, при цьому вищезгаданий кінцевий візуальний індикатор є виконаним з другого вогнетривкого матеріалу зовнішній вигляд якого є відмінним від зовнішнього вигляду першого вогнетривкого матеріалу зовнішнього вигляду, принаймні при температурі від 800 до 1500 °С, яка відрізняється тим, що також включає проміжний візуальний індикатор зношування (4), який є частково вставленим у кінцевий візуальний індикатор зношування (5) і простягається від початкової відстані h0 до кінцевої відстані h2 від першого впускного кінця (2а), причому h0<hl<h2<Н, і проміжний візуальний індикатор зношування (4) є виконаним з третього матеріалу, який дозволяє надавати зовнішнього вигляду, відмінного від вигляду першого та другого вогнетривких матеріалів, принаймні при температурі від 800 до 1500 °С.

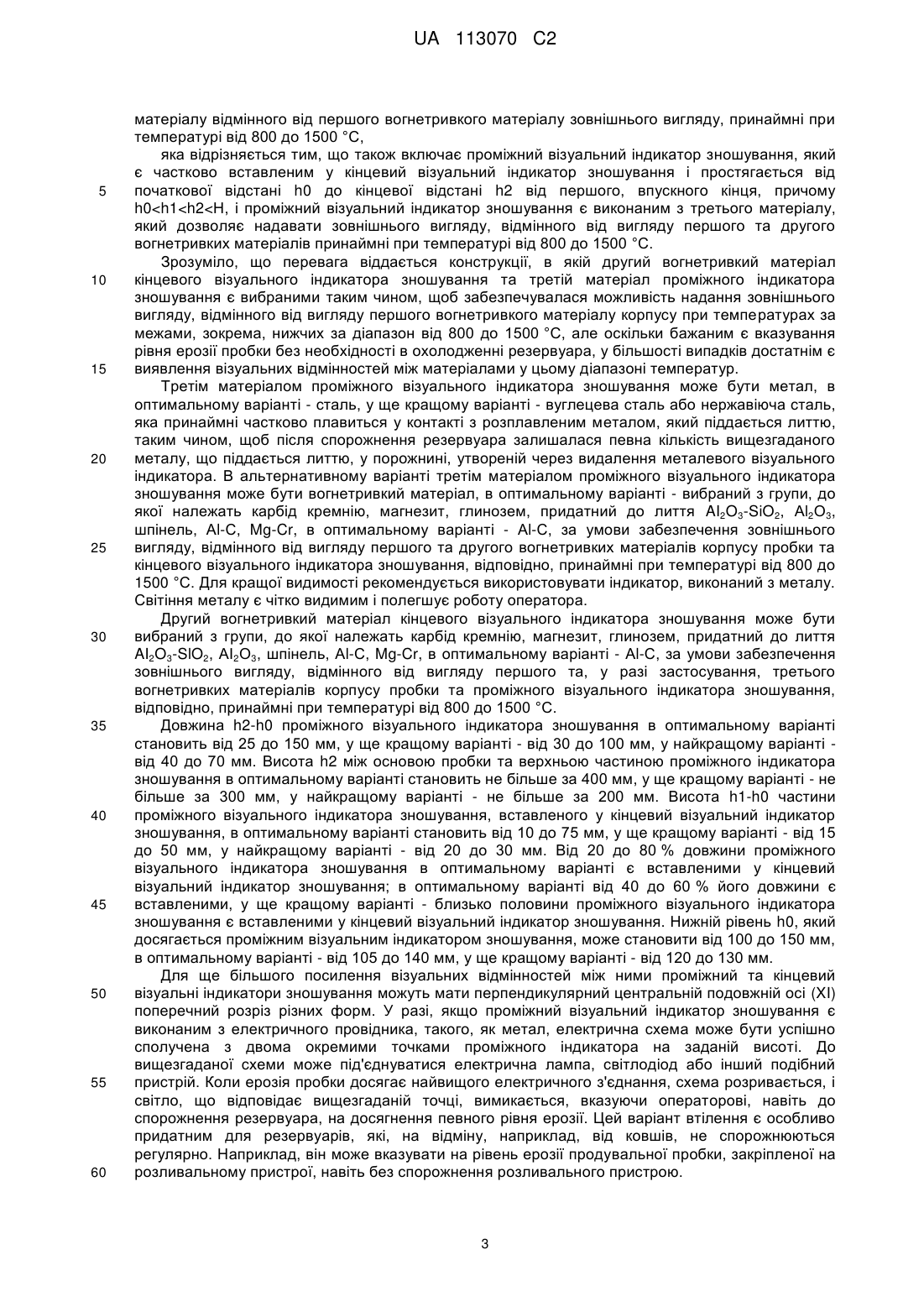

2. Газопродувальна пробка за п. 1, яка відрізняється тим, що третім матеріалом проміжного візуального індикатора зношування (4) є метал, в оптимальному варіанті - сталь, у ще кращому варіанті - вуглецева сталь або нержавіюча сталь, яка принаймні частково розплавляється у контакті з розплавленим металом, який буде піддаватися литтю, залишаючи порожнину, яка містить певну кількість вищезгаданого металу, який буде піддаватися литтю.

3. Газопродувальна пробка за п. 1, яка відрізняється тим, що третім матеріалом проміжного візуального індикатора зношування (4) є вогнетривкий матеріал, в оптимальному варіанті - вибраний з групи, до якої належать карбід кремнію, магнезит, глинозем, придатний до лиття Аl2О3-SіO2, Аl2О3, шпінель, Аl-С, Mg-Cr, в оптимальному варіанті - Аl-С.

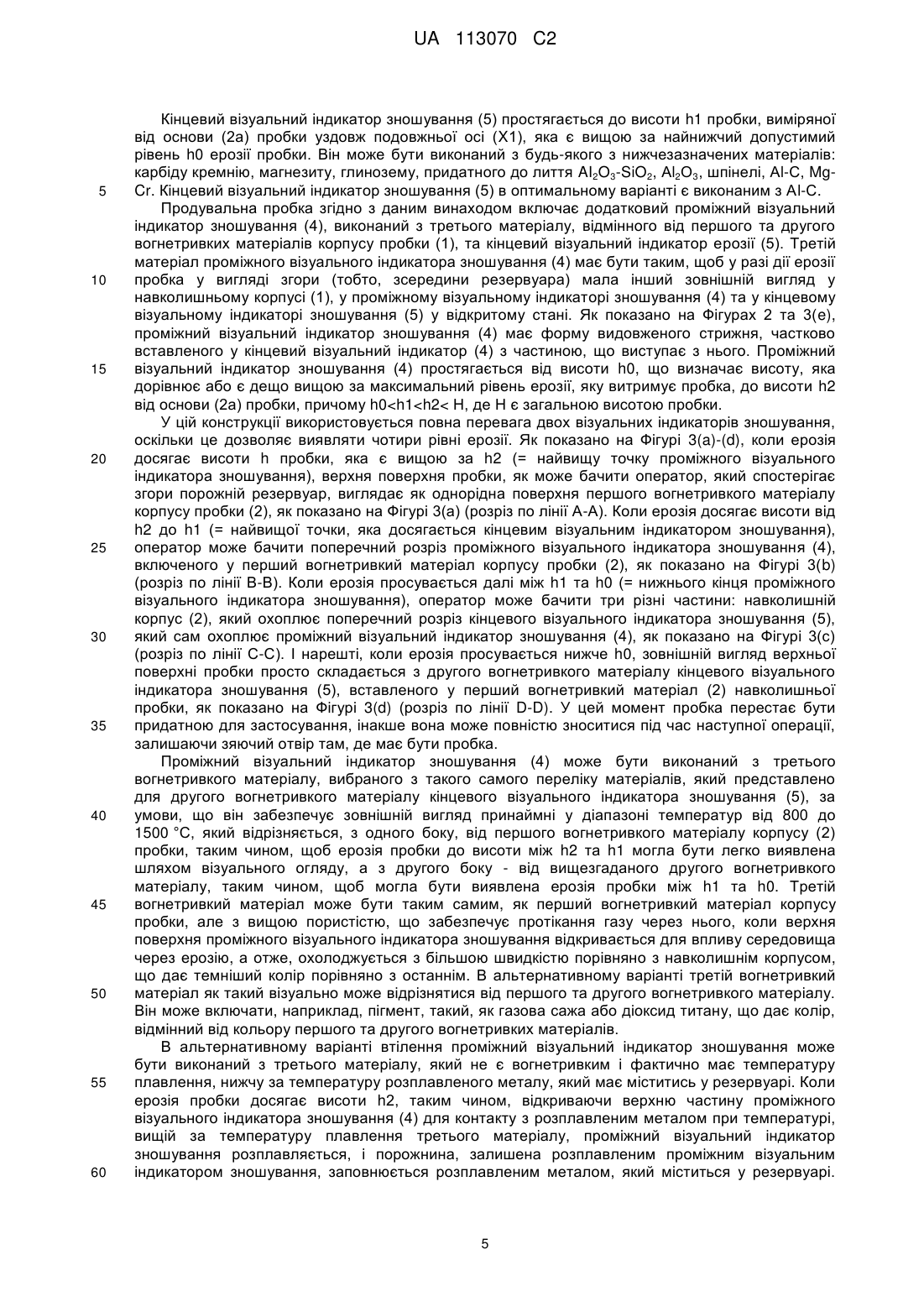

4. Газопродувальна пробка за будь-яким з попередніх пунктів, яка відрізняється тим, що другий вогнетривкий матеріал кінцевого візуального індикатора зношування (5) вибраний з групи, до якої належать карбід кремнію, магнезит, глинозем, придатний до лиття Аl2О3-SіO2, Аl2О3, шпінель, Аl-С, Mg-Cr, в оптимальному варіанті - Аl-С, і відрізняється від проміжного візуального індикатора зношування у разі, якщо він є виконаним з вогнетривкого матеріалу.

5. Газопродувальна пробка за будь-яким з попередніх пунктів, яка відрізняється тим, що довжина h2-h0 проміжного візуального індикатора зношування (4) становить від 25 до 150 мм, в оптимальному варіанті - від 30 до 100 мм, у ще кращому варіанті - від 40 до 70 мм, і висота h2 між основою пробки та верхньою частиною проміжного індикатора зношування становить не більше за 400 мм, в оптимальному варіанті - не більше за 300 мм, у ще кращому варіанті - не більше за 200 мм.

6. Газопродувальна пробка за попереднім пунктом, яка відрізняється тим, що довжина h1-h0 частини проміжного візуального індикатора зношування (4), вставленої у кінцевий візуальний індикатор зношування (5) становить від 10 до 75 мм, в оптимальному варіанті - від 15 до 50 мм, у ще кращому варіанті - від 20 до 30 мм.

7. Газопродувальна пробка за будь-яким з попередніх пунктів, яка відрізняється тим, що проміжний та кінцевий візуальні індикатори зношування (4, 5) мають поперечний розріз, перпендикулярний центральній подовжній осі (X1) різних форм.

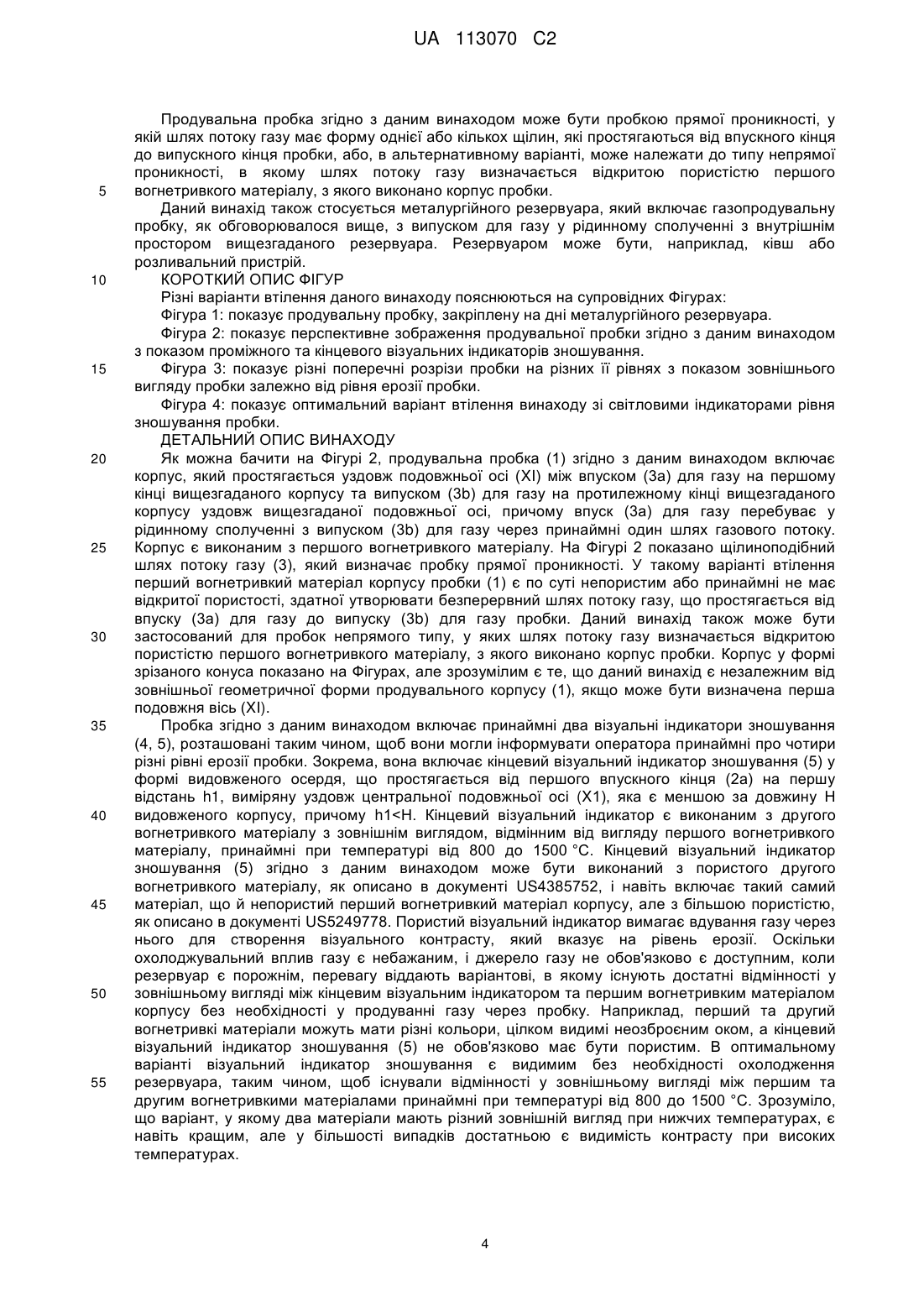

8. Газопродувальна пробка за будь-яким з попередніх пунктів, яка відрізняється тим, що вищезгаданий принаймні один шлях газового потоку (3) має форму однієї або кількох щілин, простягаючись від впускного кінця (2а) до випускного кінця (2b) пробки, або в альтернативному варіанті визначається відкритою пористістю першого вогнетривкого матеріалу, з якого виконано корпус (2) пробки.

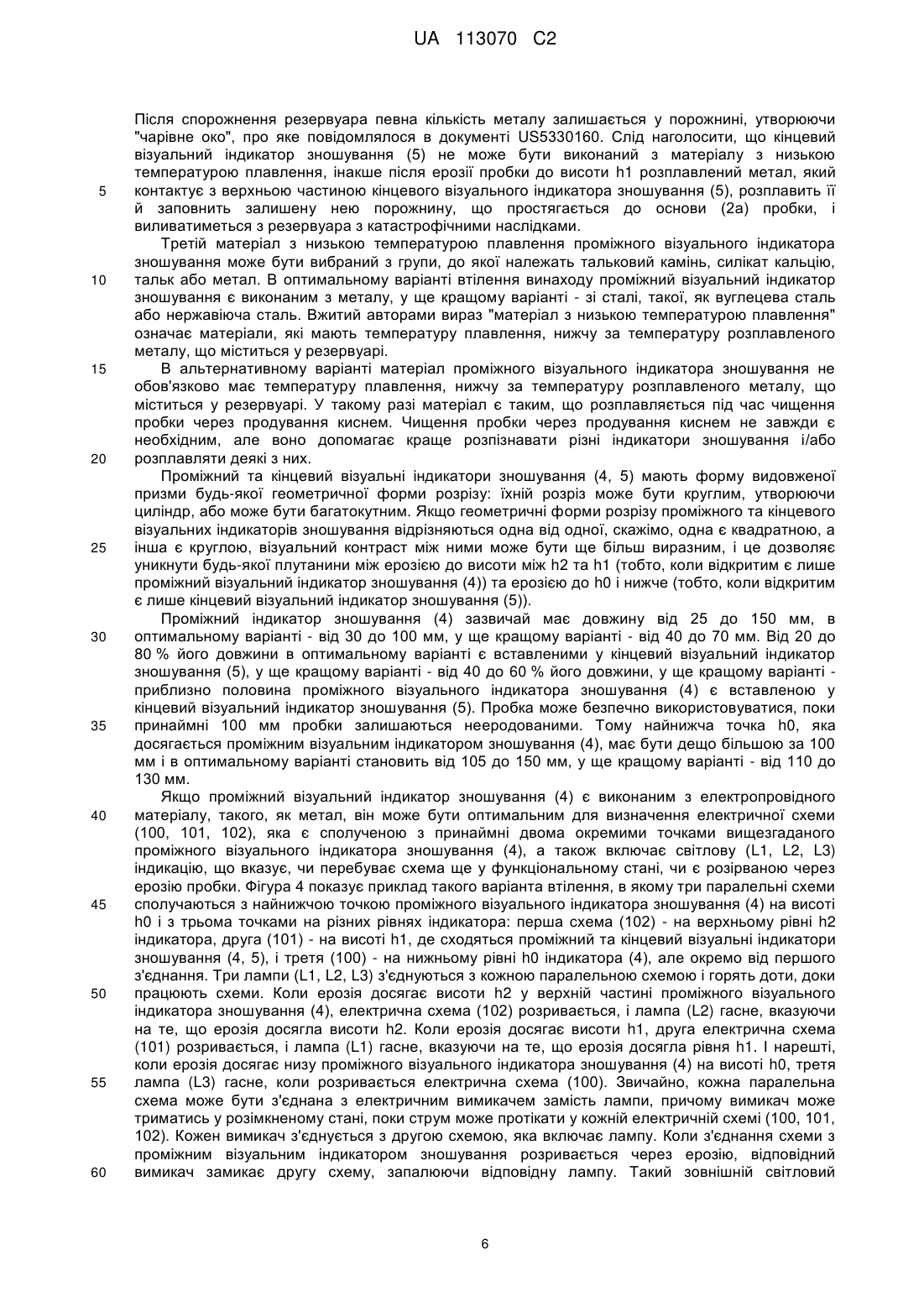

9. Газопродувальна пробка за будь-яким з попередніх пунктів, яка відрізняється тим, що проміжний візуальний індикатор зношування (4) є виконаним з електропровідного матеріалу, такого як метал, і утворюється електрична схема (100, 101, 102) між двома окремими точками проміжного візуального індикатора зношування (4) на рівні між h0 та h2, причому вищезгадана електрична схема також включає з'єднаний з нею світловий індикатор (L1, L2, L3).

10. Металургійний резервуар (31), який включає газопродувальну пробку за будь-яким з попередніх пунктів з випуском (3b) для газу у рідинному сполученні з внутрішнім простором вищезгаданого резервуара.

11. Металургійний резервуар за попереднім пунктом, який відрізняється тим, що є ковшем або розливальним пристроєм.
