Електронний курильний виріб

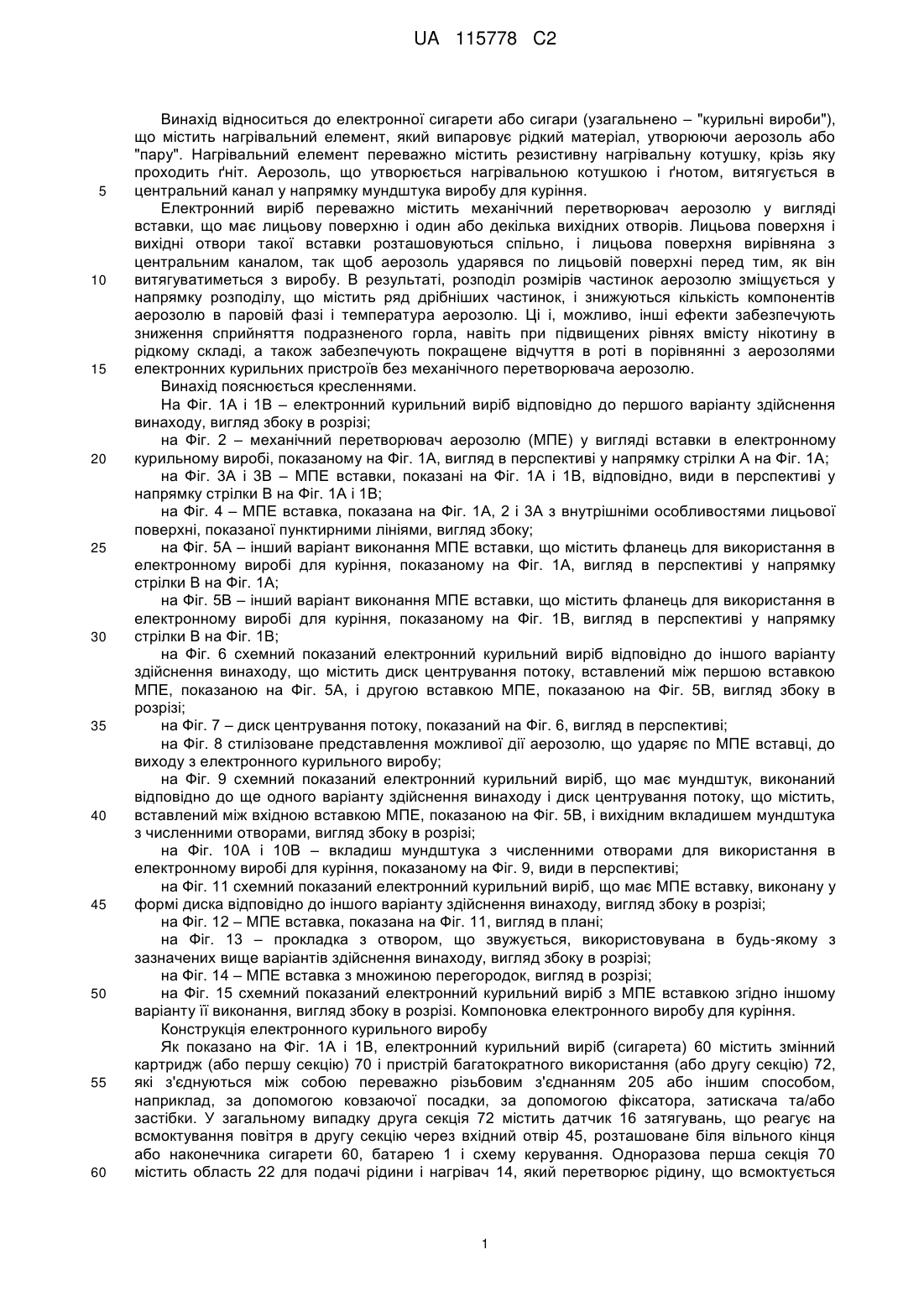

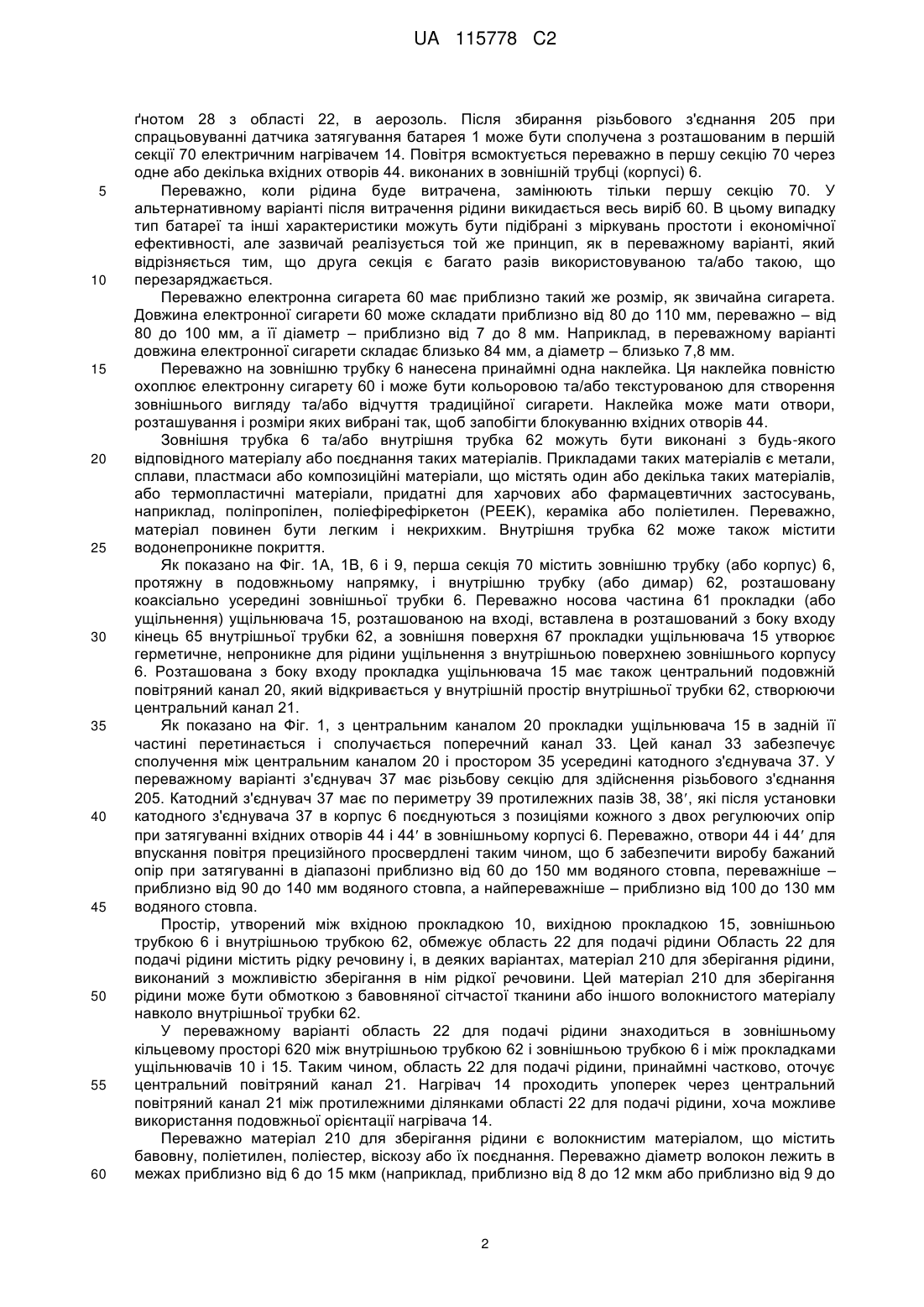

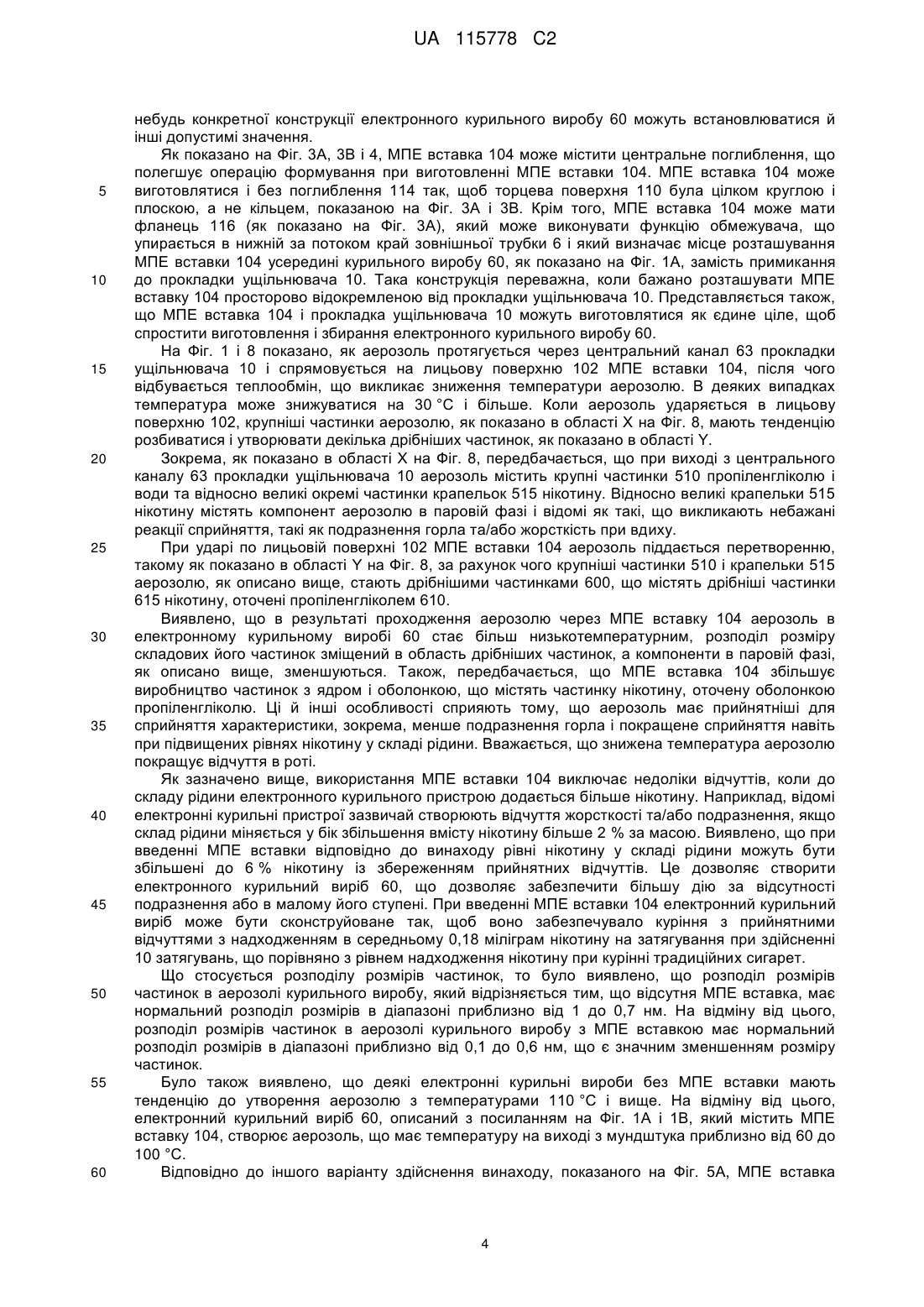

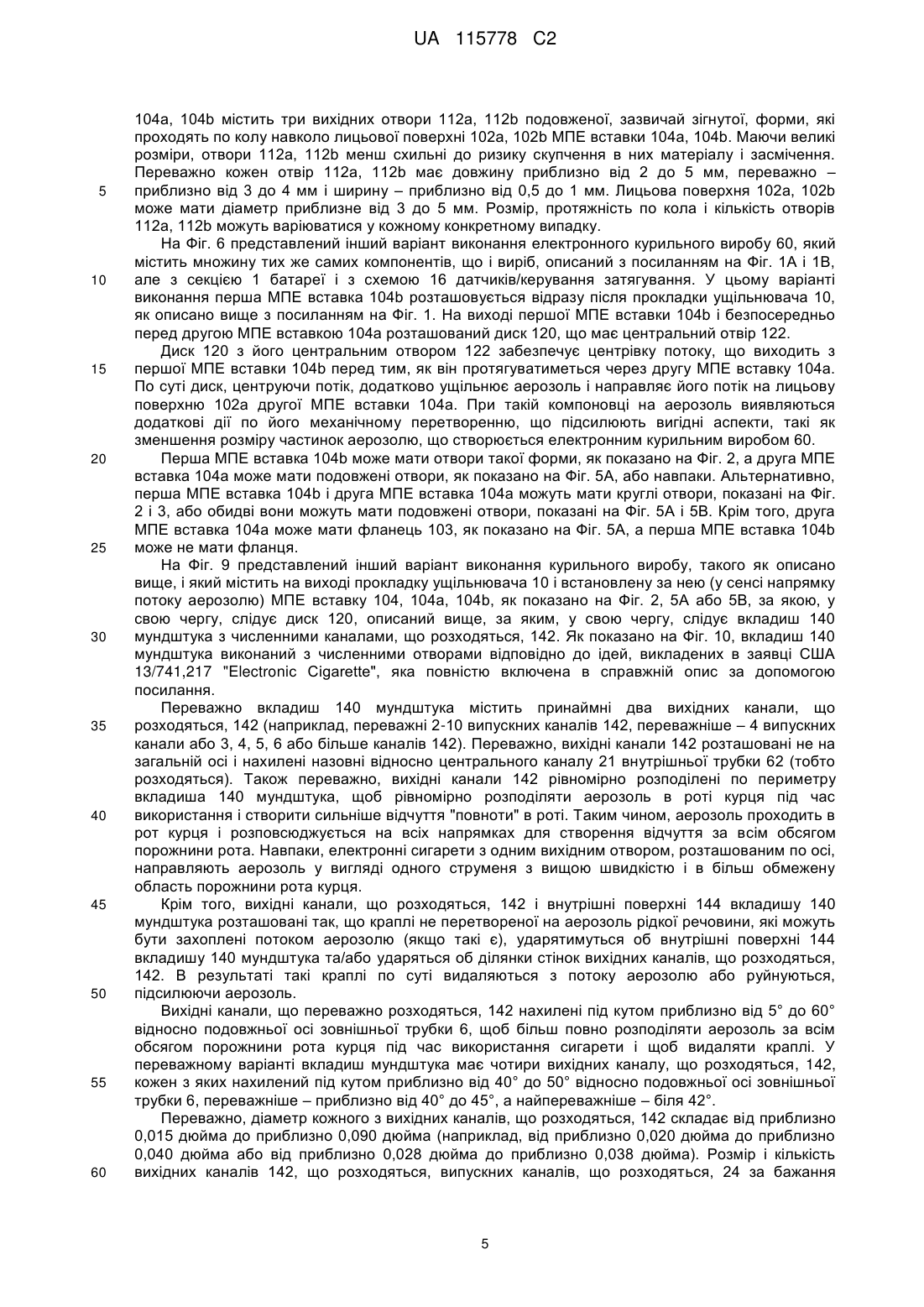

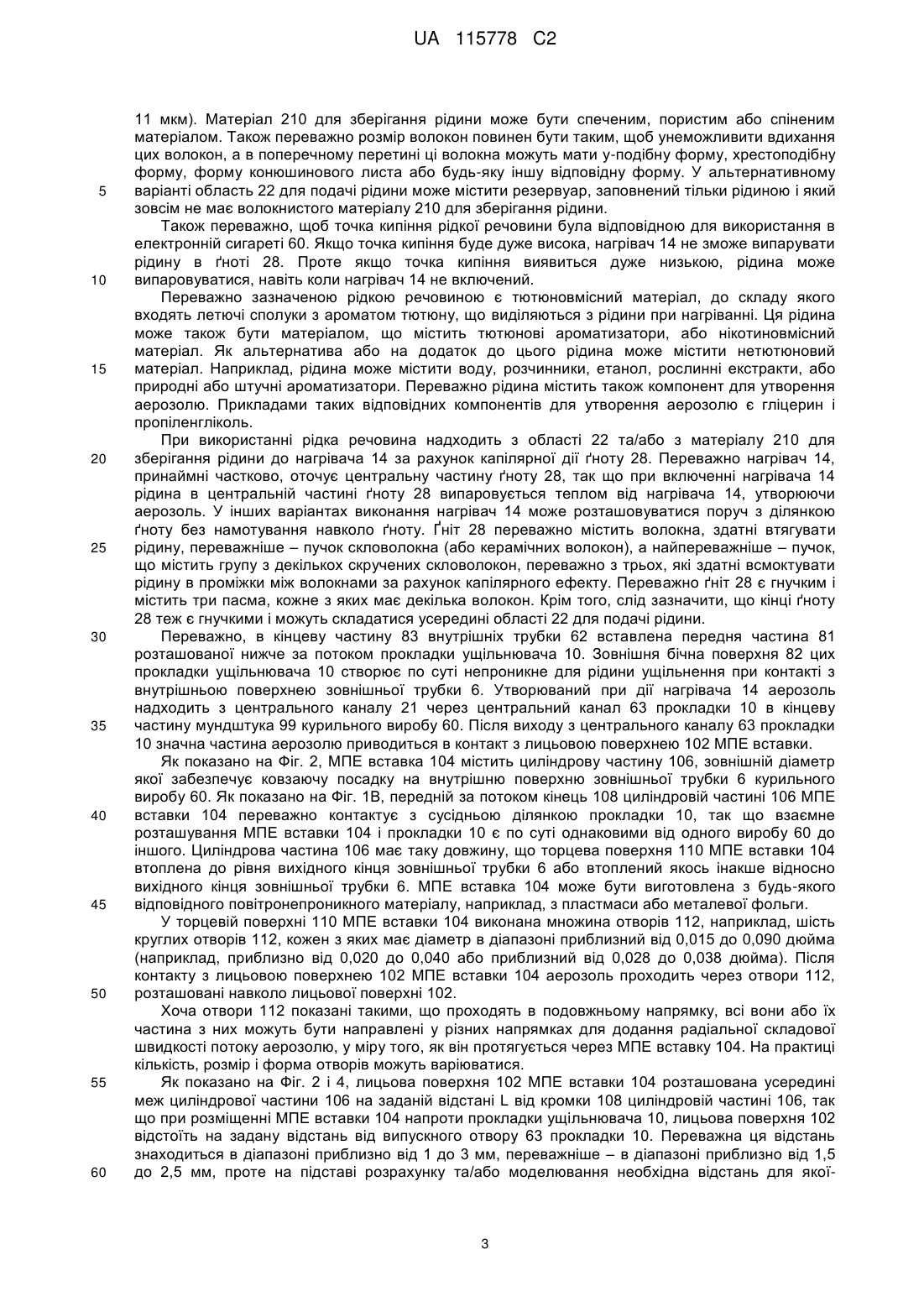

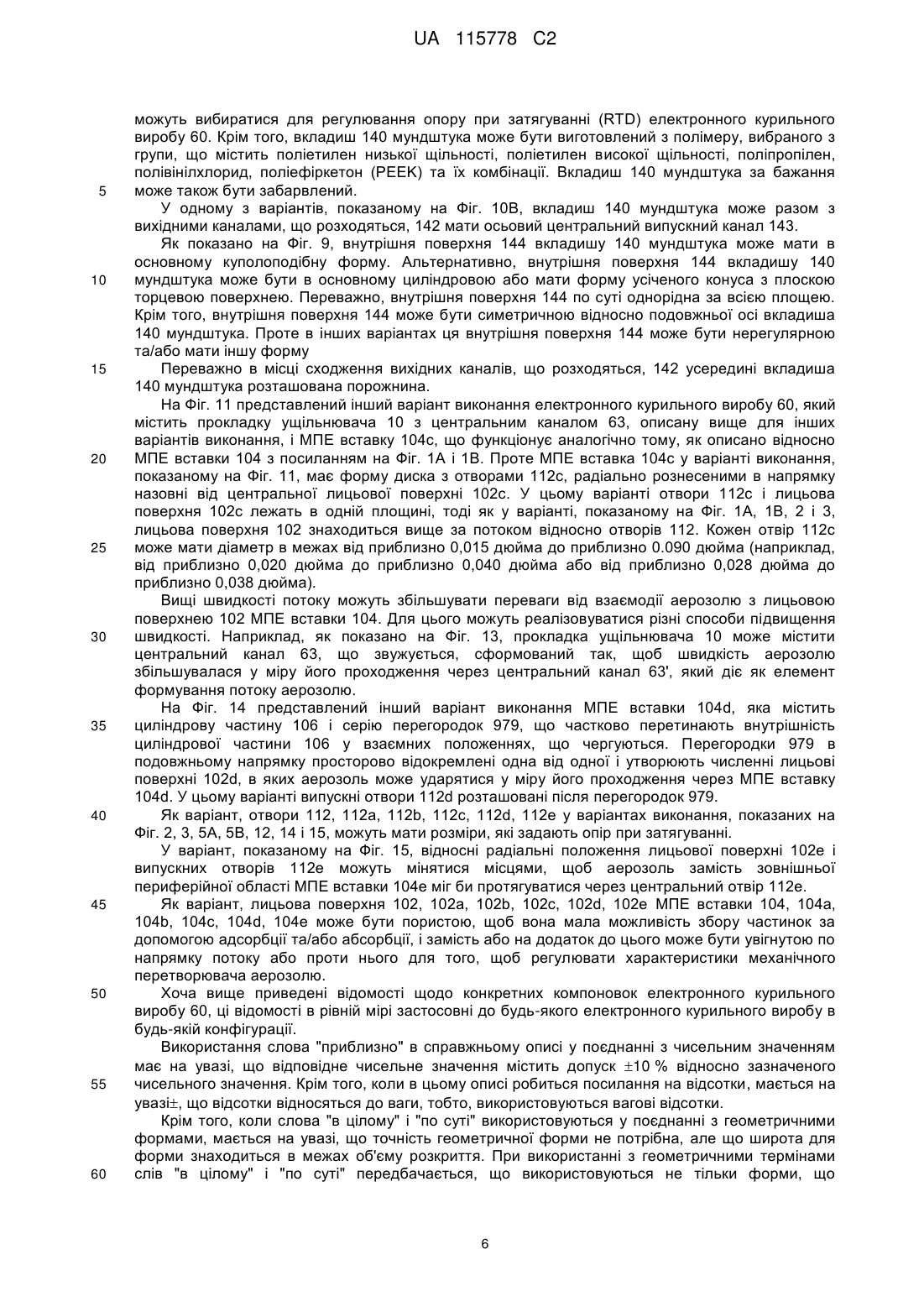

Реферат: Електронний курильний виріб містить генератор аерозолю і вставку механічного перетворювача аерозолю, що забезпечує поліпшення характеристик створюваного генератором аерозолю, зокрема органолептичних. UA 115778 C2 (12) UA 115778 C2 UA 115778 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід відноситься до електронної сигарети або сигари (узагальнено – "курильні вироби"), що містить нагрівальний елемент, який випаровує рідкий матеріал, утворюючи аерозоль або "пару". Нагрівальний елемент переважно містить резистивну нагрівальну котушку, крізь яку проходить ґніт. Аерозоль, що утворюється нагрівальною котушкою і ґнотом, витягується в центральний канал у напрямку мундштука виробу для куріння. Електронний виріб переважно містить механічний перетворювач аерозолю у вигляді вставки, що має лицьову поверхню і один або декілька вихідних отворів. Лицьова поверхня і вихідні отвори такої вставки розташовуються спільно, і лицьова поверхня вирівняна з центральним каналом, так щоб аерозоль ударявся по лицьовій поверхні перед тим, як він витягуватиметься з виробу. В результаті, розподіл розмірів частинок аерозолю зміщується у напрямку розподілу, що містить ряд дрібніших частинок, і знижуються кількість компонентів аерозолю в паровій фазі і температура аерозолю. Ці і, можливо, інші ефекти забезпечують зниження сприйняття подразненого горла, навіть при підвищених рівнях вмісту нікотину в рідкому складі, а також забезпечують покращене відчуття в роті в порівнянні з аерозолями електронних курильних пристроїв без механічного перетворювача аерозолю. Винахід пояснюється кресленнями. На Фіг. 1А і 1В – електронний курильний виріб відповідно до першого варіанту здійснення винаходу, вигляд збоку в розрізі; на Фіг. 2 – механічний перетворювач аерозолю (МПЕ) у вигляді вставки в електронному курильному виробі, показаному на Фіг. 1А, вигляд в перспективі у напрямку стрілки А на Фіг. 1А; на Фіг. 3А і 3В – МПЕ вставки, показані на Фіг. 1А і 1В, відповідно, види в перспективі у напрямку стрілки В на Фіг. 1А і 1В; на Фіг. 4 – МПЕ вставка, показана на Фіг. 1А, 2 і 3А з внутрішніми особливостями лицьової поверхні, показаної пунктирними лініями, вигляд збоку; на Фіг. 5А – інший варіант виконання МПЕ вставки, що містить фланець для використання в електронному виробі для куріння, показаному на Фіг. 1А, вигляд в перспективі у напрямку стрілки В на Фіг. 1А; на Фіг. 5В – інший варіант виконання МПЕ вставки, що містить фланець для використання в електронному виробі для куріння, показаному на Фіг. 1В, вигляд в перспективі у напрямку стрілки В на Фіг. 1В; на Фіг. 6 схемний показаний електронний курильний виріб відповідно до іншого варіанту здійснення винаходу, що містить диск центрування потоку, вставлений між першою вставкою МПЕ, показаною на Фіг. 5А, і другою вставкою МПЕ, показаною на Фіг. 5В, вигляд збоку в розрізі; на Фіг. 7 – диск центрування потоку, показаний на Фіг. 6, вигляд в перспективі; на Фіг. 8 стилізоване представлення можливої дії аерозолю, що ударяє по МПЕ вставці, до виходу з електронного курильного виробу; на Фіг. 9 схемний показаний електронний курильний виріб, що має мундштук, виконаний відповідно до ще одного варіанту здійснення винаходу і диск центрування потоку, що містить, вставлений між вхідною вставкою МПЕ, показаною на Фіг. 5В, і вихідним вкладишем мундштука з численними отворами, вигляд збоку в розрізі; на Фіг. 10А і 10В – вкладиш мундштука з численними отворами для використання в електронному виробі для куріння, показаному на Фіг. 9, види в перспективі; на Фіг. 11 схемний показаний електронний курильний виріб, що має МПЕ вставку, виконану у формі диска відповідно до іншого варіанту здійснення винаходу, вигляд збоку в розрізі; на Фіг. 12 – МПЕ вставка, показана на Фіг. 11, вигляд в плані; на Фіг. 13 – прокладка з отвором, що звужується, використовувана в будь-якому з зазначених вище варіантів здійснення винаходу, вигляд збоку в розрізі; на Фіг. 14 – МПЕ вставка з множиною перегородок, вигляд в розрізі; на Фіг. 15 схемний показаний електронний курильний виріб з МПЕ вставкою згідно іншому варіанту її виконання, вигляд збоку в розрізі. Компоновка електронного виробу для куріння. Конструкція електронного курильного виробу Як показано на Фіг. 1А і 1В, електронний курильний виріб (сигарета) 60 містить змінний картридж (або першу секцію) 70 і пристрій багатократного використання (або другу секцію) 72, які з'єднуються між собою переважно різьбовим з'єднанням 205 або іншим способом, наприклад, за допомогою ковзаючої посадки, за допомогою фіксатора, затискача та/або застібки. У загальному випадку друга секція 72 містить датчик 16 затягувань, що реагує на всмоктування повітря в другу секцію через вхідний отвір 45, розташоване біля вільного кінця або наконечника сигарети 60, батарею 1 і схему керування. Одноразова перша секція 70 містить область 22 для подачі рідини і нагрівач 14, який перетворює рідину, що всмоктується 1 UA 115778 C2 5 10 15 20 25 30 35 40 45 50 55 60 ґнотом 28 з області 22, в аерозоль. Після збирання різьбового з'єднання 205 при спрацьовуванні датчика затягування батарея 1 може бути сполучена з розташованим в першій секції 70 електричним нагрівачем 14. Повітря всмоктується переважно в першу секцію 70 через одне або декілька вхідних отворів 44. виконаних в зовнішній трубці (корпусі) 6. Переважно, коли рідина буде витрачена, замінюють тільки першу секцію 70. У альтернативному варіанті після витрачення рідини викидається весь виріб 60. В цьому випадку тип батареї та інші характеристики можуть бути підібрані з міркувань простоти і економічної ефективності, але зазвичай реалізується той же принцип, як в переважному варіанті, який відрізняється тим, що друга секція є багато разів використовуваною та/або такою, що перезаряджається. Переважно електронна сигарета 60 має приблизно такий же розмір, як звичайна сигарета. Довжина електронної сигарети 60 може складати приблизно від 80 до 110 мм, переважно – від 80 до 100 мм, а її діаметр – приблизно від 7 до 8 мм. Наприклад, в переважному варіанті довжина електронної сигарети складає близько 84 мм, а діаметр – близько 7,8 мм. Переважно на зовнішню трубку 6 нанесена принаймні одна наклейка. Ця наклейка повністю охоплює електронну сигарету 60 і може бути кольоровою та/або текстурованою для створення зовнішнього вигляду та/або відчуття традиційної сигарети. Наклейка може мати отвори, розташування і розміри яких вибрані так, щоб запобігти блокуванню вхідних отворів 44. Зовнішня трубка 6 та/або внутрішня трубка 62 можуть бути виконані з будь-якого відповідного матеріалу або поєднання таких матеріалів. Прикладами таких матеріалів є метали, сплави, пластмаси або композиційні матеріали, що містять один або декілька таких матеріалів, або термопластичні матеріали, придатні для харчових або фармацевтичних застосувань, наприклад, поліпропілен, поліефірефіркетон (PEEK), кераміка або поліетилен. Переважно, матеріал повинен бути легким і некрихким. Внутрішня трубка 62 може також містити водонепроникне покриття. Як показано на Фіг. 1А, 1В, 6 і 9, перша секція 70 містить зовнішню трубку (або корпус) 6, протяжну в подовжньому напрямку, і внутрішню трубку (або димар) 62, розташовану коаксіально усередині зовнішньої трубки 6. Переважно носова частина 61 прокладки (або ущільнення) ущільнювача 15, розташованою на вході, вставлена в розташований з боку входу кінець 65 внутрішньої трубки 62, а зовнішня поверхня 67 прокладки ущільнювача 15 утворює герметичне, непроникне для рідини ущільнення з внутрішньою поверхнею зовнішнього корпусу 6. Розташована з боку входу прокладка ущільнювача 15 має також центральний подовжній повітряний канал 20, який відкривається у внутрішній простір внутрішньої трубки 62, створюючи центральний канал 21. Як показано на Фіг. 1, з центральним каналом 20 прокладки ущільнювача 15 в задній її частині перетинається і сполучається поперечний канал 33. Цей канал 33 забезпечує сполучення між центральним каналом 20 і простором 35 усередині катодного з'єднувача 37. У переважному варіанті з'єднувач 37 має різьбову секцію для здійснення різьбового з'єднання 205. Катодний з'єднувач 37 має по периметру 39 протилежних пазів 38, 38, які після установки катодного з'єднувача 37 в корпус 6 поєднуються з позиціями кожного з двох регулюючих опір при затягуванні вхідних отворів 44 і 44 в зовнішньому корпусі 6. Переважно, отвори 44 і 44 для впускання повітря прецизійного просвердлені таким чином, що б забезпечити виробу бажаний опір при затягуванні в діапазоні приблизно від 60 до 150 мм водяного стовпа, переважніше – приблизно від 90 до 140 мм водяного стовпа, а найпереважніше – приблизно від 100 до 130 мм водяного стовпа. Простір, утворений між вхідною прокладкою 10, вихідною прокладкою 15, зовнішньою трубкою 6 і внутрішньою трубкою 62, обмежує область 22 для подачі рідини Область 22 для подачі рідини містить рідку речовину і, в деяких варіантах, матеріал 210 для зберігання рідини, виконаний з можливістю зберігання в нім рідкої речовини. Цей матеріал 210 для зберігання рідини може бути обмоткою з бавовняної сітчастої тканини або іншого волокнистого матеріалу навколо внутрішньої трубки 62. У переважному варіанті область22 для подачі рідини знаходиться в зовнішньому кільцевому просторі 620 між внутрішньою трубкою 62 і зовнішньою трубкою 6 і між прокладками ущільнювачів 10 і 15. Таким чином, область 22 для подачі рідини, принаймні частково, оточує центральний повітряний канал 21. Нагрівач 14 проходить упоперек через центральний повітряний канал 21 між протилежними ділянками області 22 для подачі рідини, хоча можливе використання подовжньої орієнтації нагрівача 14. Переважно матеріал 210 для зберігання рідини є волокнистим матеріалом, що містить бавовну, поліетилен, поліестер, віскозу або їх поєднання. Переважно діаметр волокон лежить в межах приблизно від 6 до 15 мкм (наприклад, приблизно від 8 до 12 мкм або приблизно від 9 до 2 UA 115778 C2 5 10 15 20 25 30 35 40 45 50 55 60 11 мкм). Матеріал 210 для зберігання рідини може бути спеченим, пористим або спіненим матеріалом. Також переважно розмір волокон повинен бути таким, щоб унеможливити вдихання цих волокон, а в поперечному перетині ці волокна можуть мати у-подібну форму, хрестоподібну форму, форму конюшинового листа або будь-яку іншу відповідну форму. У альтернативному варіанті область 22 для подачі рідини може містити резервуар, заповнений тільки рідиною і який зовсім не має волокнистого матеріалу 210 для зберігання рідини. Також переважно, щоб точка кипіння рідкої речовини була відповідною для використання в електронній сигареті 60. Якщо точка кипіння буде дуже висока, нагрівач 14 не зможе випарувати рідину в ґноті 28. Проте якщо точка кипіння виявиться дуже низькою, рідина може випаровуватися, навіть коли нагрівач 14 не включений. Переважно зазначеною рідкою речовиною є тютюновмісний матеріал, до складу якого входять летючі сполуки з ароматом тютюну, що виділяються з рідини при нагріванні. Ця рідина може також бути матеріалом, що містить тютюнові ароматизатори, або нікотиновмісний матеріал. Як альтернатива або на додаток до цього рідина може містити нетютюновий матеріал. Наприклад, рідина може містити воду, розчинники, етанол, рослинні екстракти, або природні або штучні ароматизатори. Переважно рідина містить також компонент для утворення аерозолю. Прикладами таких відповідних компонентів для утворення аерозолю є гліцерин і пропіленгліколь. При використанні рідка речовина надходить з області 22 та/або з матеріалу 210 для зберігання рідини до нагрівача 14 за рахунок капілярної дії ґноту 28. Переважно нагрівач 14, принаймні частково, оточує центральну частину ґноту 28, так що при включенні нагрівача 14 рідина в центральній частині ґноту 28 випаровується теплом від нагрівача 14, утворюючи аерозоль. У інших варіантах виконання нагрівач 14 може розташовуватися поруч з ділянкою ґноту без намотування навколо ґноту. Ґніт 28 переважно містить волокна, здатні втягувати рідину, переважніше – пучок скловолокна (або керамічних волокон), а найпереважніше – пучок, що містить групу з декількох скручених скловолокон, переважно з трьох, які здатні всмоктувати рідину в проміжки між волокнами за рахунок капілярного ефекту. Переважно ґніт 28 є гнучким і містить три пасма, кожне з яких має декілька волокон. Крім того, слід зазначити, що кінці ґноту 28 теж є гнучкими і можуть складатися усередині області 22 для подачі рідини. Переважно, в кінцеву частину 83 внутрішніх трубки 62 вставлена передня частина 81 розташованої нижче за потоком прокладки ущільнювача 10. Зовнішня бічна поверхня 82 цих прокладки ущільнювача 10 створює по суті непроникне для рідини ущільнення при контакті з внутрішньою поверхнею зовнішньої трубки 6. Утворюваний при дії нагрівача 14 аерозоль надходить з центрального каналу 21 через центральний канал 63 прокладки 10 в кінцеву частину мундштука 99 курильного виробу 60. Після виходу з центрального каналу 63 прокладки 10 значна частина аерозолю приводиться в контакт з лицьовою поверхнею 102 МПЕ вставки. Як показано на Фіг. 2, МПЕ вставка 104 містить циліндрову частину 106, зовнішній діаметр якої забезпечує ковзаючу посадку на внутрішню поверхню зовнішньої трубки 6 курильного виробу 60. Як показано на Фіг. 1В, передній за потоком кінець 108 циліндровій частині 106 МПЕ вставки 104 переважно контактує з сусідньою ділянкою прокладки 10, так що взаємне розташування МПЕ вставки 104 і прокладки 10 є по суті однаковими від одного виробу 60 до іншого. Циліндрова частина 106 має таку довжину, що торцева поверхня 110 МПЕ вставки 104 втоплена до рівня вихідного кінця зовнішньої трубки 6 або втоплений якось інакше відносно вихідного кінця зовнішньої трубки 6. МПЕ вставка 104 може бути виготовлена з будь-якого відповідного повітронепроникного матеріалу, наприклад, з пластмаси або металевої фольги. У торцевій поверхні 110 МПЕ вставки 104 виконана множина отворів 112, наприклад, шість круглих отворів 112, кожен з яких має діаметр в діапазоні приблизний від 0,015 до 0,090 дюйма (наприклад, приблизно від 0,020 до 0,040 або приблизний від 0,028 до 0,038 дюйма). Після контакту з лицьовою поверхнею 102 МПЕ вставки 104 аерозоль проходить через отвори 112, розташовані навколо лицьової поверхні 102. Хоча отвори 112 показані такими, що проходять в подовжньому напрямку, всі вони або їх частина з них можуть бути направлені у різних напрямках для додання радіальної складової швидкості потоку аерозолю, у міру того, як він протягується через МПЕ вставку 104. На практиці кількість, розмір і форма отворів можуть варіюватися. Як показано на Фіг. 2 і 4, лицьова поверхня 102 МПЕ вставки 104 розташована усередині меж циліндрової частини 106 на заданій відстані L від кромки 108 циліндровій частині 106, так що при розміщенні МПЕ вставки 104 напроти прокладки ущільнювача 10, лицьова поверхня 102 відстоїть на задану відстань від випускного отвору 63 прокладки 10. Переважна ця відстань знаходиться в діапазоні приблизно від 1 до 3 мм, переважніше – в діапазоні приблизно від 1,5 до 2,5 мм, проте на підставі розрахунку та/або моделювання необхідна відстань для якої 3 UA 115778 C2 5 10 15 20 25 30 35 40 45 50 55 60 небудь конкретної конструкції електронного курильного виробу 60 можуть встановлюватися й інші допустимі значення. Як показано на Фіг. 3А, 3В і 4, МПЕ вставка 104 може містити центральне поглиблення, що полегшує операцію формування при виготовленні МПЕ вставки 104. МПЕ вставка 104 може виготовлятися і без поглиблення 114 так, щоб торцева поверхня 110 була цілком круглою і плоскою, а не кільцем, показаною на Фіг. 3А і 3В. Крім того, МПЕ вставка 104 може мати фланець 116 (як показано на Фіг. 3А), який може виконувати функцію обмежувача, що упирається в нижній за потоком край зовнішньої трубки 6 і який визначає місце розташування МПЕ вставки 104 усередині курильного виробу 60, як показано на Фіг. 1А, замість примикання до прокладки ущільнювача 10. Така конструкція переважна, коли бажано розташувати МПЕ вставку 104 просторово відокремленою від прокладки ущільнювача 10. Представляється також, що МПЕ вставка 104 і прокладка ущільнювача 10 можуть виготовлятися як єдине ціле, щоб спростити виготовлення і збирання електронного курильного виробу 60. На Фіг. 1 і 8 показано, як аерозоль протягується через центральний канал 63 прокладки ущільнювача 10 і спрямовується на лицьову поверхню 102 МПЕ вставки 104, після чого відбувається теплообмін, що викликає зниження температури аерозолю. В деяких випадках температура може знижуватися на 30 °C і більше. Коли аерозоль ударяється в лицьову поверхню 102, крупніші частинки аерозолю, як показано в області Х на Фіг. 8, мають тенденцію розбиватися і утворювати декілька дрібніших частинок, як показано в області Y. Зокрема, як показано в області Х на Фіг. 8, передбачається, що при виході з центрального каналу 63 прокладки ущільнювача 10 аерозоль містить крупні частинки 510 пропіленгліколю і води та відносно великі окремі частинки крапельок 515 нікотину. Відносно великі крапельки 515 нікотину містять компонент аерозолю в паровій фазі і відомі як такі, що викликають небажані реакції сприйняття, такі як подразнення горла та/або жорсткість при вдиху. При ударі по лицьовій поверхні 102 МПЕ вставки 104 аерозоль піддається перетворенню, такому як показано в області Y на Фіг. 8, за рахунок чого крупніші частинки 510 і крапельки 515 аерозолю, як описано вище, стають дрібнішими частинками 600, що містять дрібніші частинки 615 нікотину, оточені пропіленгліколем 610. Виявлено, що в результаті проходження аерозолю через МПЕ вставку 104 аерозоль в електронному курильному виробі 60 стає більш низькотемпературним, розподіл розміру складових його частинок зміщений в область дрібніших частинок, а компоненти в паровій фазі, як описано вище, зменшуються. Також, передбачається, що МПЕ вставка 104 збільшує виробництво частинок з ядром і оболонкою, що містять частинку нікотину, оточену оболонкою пропіленгліколю. Ці й інші особливості сприяють тому, що аерозоль має прийнятніші для сприйняття характеристики, зокрема, менше подразнення горла і покращене сприйняття навіть при підвищених рівнях нікотину у складі рідини. Вважається, що знижена температура аерозолю покращує відчуття в роті. Як зазначено вище, використання МПЕ вставки 104 виключає недоліки відчуттів, коли до складу рідини електронного курильного пристрою додається більше нікотину. Наприклад, відомі електронні курильні пристрої зазвичай створюють відчуття жорсткості та/або подразнення, якщо склад рідини міняється у бік збільшення вмісту нікотину більше 2 % за масою. Виявлено, що при введенні МПЕ вставки відповідно до винаходу рівні нікотину у складі рідини можуть бути збільшені до 6 % нікотину із збереженням прийнятних відчуттів. Це дозволяє створити електронного курильний виріб 60, що дозволяє забезпечити більшу дію за відсутності подразнення або в малому його ступені. При введенні МПЕ вставки 104 електронний курильний виріб може бути сконструйоване так, щоб воно забезпечувало куріння з прийнятними відчуттями з надходженням в середньому 0,18 міліграм нікотину на затягування при здійсненні 10 затягувань, що порівняно з рівнем надходження нікотину при курінні традиційних сигарет. Що стосується розподілу розмірів частинок, то було виявлено, що розподіл розмірів частинок в аерозолі курильного виробу, який відрізняється тим, що відсутня МПЕ вставка, має нормальний розподіл розмірів в діапазоні приблизно від 1 до 0,7 нм. На відміну від цього, розподіл розмірів частинок в аерозолі курильного виробу з МПЕ вставкою має нормальний розподіл розмірів в діапазоні приблизно від 0,1 до 0,6 нм, що є значним зменшенням розміру частинок. Було також виявлено, що деякі електронні курильні вироби без МПЕ вставки мають тенденцію до утворення аерозолю з температурами 110 °C і вище. На відміну від цього, електронний курильний виріб 60, описаний з посиланням на Фіг. 1А і 1В, який містить МПЕ вставку 104, створює аерозоль, що має температуру на виході з мундштука приблизно від 60 до 100 °C. Відповідно до іншого варіанту здійснення винаходу, показаного на Фіг. 5А, МПЕ вставка 4 UA 115778 C2 5 10 15 20 25 30 35 40 45 50 55 60 104а, 104b містить три вихідних отвори 112а, 112b подовженої, зазвичай зігнутої, форми, які проходять по колу навколо лицьової поверхні 102а, 102b МПЕ вставки 104а, 104b. Маючи великі розміри, отвори 112а, 112b менш схильні до ризику скупчення в них матеріалу і засмічення. Переважно кожен отвір 112а, 112b має довжину приблизно від 2 до 5 мм, переважно – приблизно від 3 до 4 мм і ширину – приблизно від 0,5 до 1 мм. Лицьова поверхня 102а, 102b може мати діаметр приблизне від 3 до 5 мм. Розмір, протяжність по кола і кількість отворів 112а, 112b можуть варіюватися у кожному конкретному випадку. На Фіг. 6 представлений інший варіант виконання електронного курильного виробу 60, який містить множину тих же самих компонентів, що і виріб, описаний з посиланням на Фіг. 1А і 1В, але з секцією 1 батареї і з схемою 16 датчиків/керування затягування. У цьому варіанті виконання перша МПЕ вставка 104b розташовується відразу після прокладки ущільнювача 10, як описано вище з посиланням на Фіг. 1. На виході першої МПЕ вставки 104b і безпосередньо перед другою МПЕ вставкою 104а розташований диск 120, що має центральний отвір 122. Диск 120 з його центральним отвором 122 забезпечує центрівку потоку, що виходить з першої МПЕ вставки 104b перед тим, як він протягуватиметься через другу МПЕ вставку 104а. По суті диск, центруючи потік, додатково ущільнює аерозоль і направляє його потік на лицьову поверхню 102а другої МПЕ вставки 104а. При такій компоновці на аерозоль виявляються додаткові дії по його механічному перетворенню, що підсилюють вигідні аспекти, такі як зменшення розміру частинок аерозолю, що створюється електронним курильним виробом 60. Перша МПЕ вставка 104b може мати отвори такої форми, як показано на Фіг. 2, а друга МПЕ вставка 104а може мати подовжені отвори, як показано на Фіг. 5А, або навпаки. Альтернативно, перша МПЕ вставка 104b і друга МПЕ вставка 104а можуть мати круглі отвори, показані на Фіг. 2 і 3, або обидві вони можуть мати подовжені отвори, показані на Фіг. 5А і 5В. Крім того, друга МПЕ вставка 104а може мати фланець 103, як показано на Фіг. 5А, а перша МПЕ вставка 104b може не мати фланця. На Фіг. 9 представлений інший варіант виконання курильного виробу, такого як описано вище, і який містить на виході прокладку ущільнювача 10 і встановлену за нею (у сенсі напрямку потоку аерозолю) МПЕ вставку 104, 104а, 104b, як показано на Фіг. 2, 5A або 5B, за якою, у свою чергу, слідує диск 120, описаний вище, за яким, у свою чергу, слідує вкладиш 140 мундштука з численними каналами, що розходяться, 142. Як показано на Фіг. 10, вкладиш 140 мундштука виконаний з численними отворами відповідно до ідей, викладених в заявці США 13/741,217 "Electronic Cigarette", яка повністю включена в справжній опис за допомогою посилання. Переважно вкладиш 140 мундштука містить принаймні два вихідних канали, що розходяться, 142 (наприклад, переважні 2-10 випускних каналів 142, переважніше – 4 випускних канали або 3, 4, 5, 6 або більше каналів 142). Переважно, вихідні канали 142 розташовані не на загальній осі і нахилені назовні відносно центрального каналу 21 внутрішньої трубки 62 (тобто розходяться). Також переважно, вихідні канали 142 рівномірно розподілені по периметру вкладиша 140 мундштука, щоб рівномірно розподіляти аерозоль в роті курця під час використання і створити сильніше відчуття "повноти" в роті. Таким чином, аерозоль проходить в рот курця і розповсюджується на всіх напрямках для створення відчуття за всім обсягом порожнини рота. Навпаки, електронні сигарети з одним вихідним отвором, розташованим по осі, направляють аерозоль у вигляді одного струменя з вищою швидкістю і в більш обмежену область порожнини рота курця. Крім того, вихідні канали, що розходяться, 142 і внутрішні поверхні 144 вкладишу 140 мундштука розташовані так, що краплі не перетвореної на аерозоль рідкої речовини, які можуть бути захоплені потоком аерозолю (якщо такі є), ударятимуться об внутрішні поверхні 144 вкладишу 140 мундштука та/або ударяться об ділянки стінок вихідних каналів, що розходяться, 142. В результаті такі краплі по суті видаляються з потоку аерозолю або руйнуються, підсилюючи аерозоль. Вихідні канали, що переважно розходяться, 142 нахилені під кутом приблизно від 5° до 60° відносно подовжньої осі зовнішньої трубки 6, щоб більш повно розподіляти аерозоль за всім обсягом порожнини рота курця під час використання сигарети і щоб видаляти краплі. У переважному варіанті вкладиш мундштука має чотири вихідних каналу, що розходяться, 142, кожен з яких нахилений під кутом приблизно від 40° до 50° відносно подовжньої осі зовнішньої трубки 6, переважніше – приблизно від 40° до 45°, а найпереважніше – біля 42°. Переважно, діаметр кожного з вихідних каналів, що розходяться, 142 складає від приблизно 0,015 дюйма до приблизно 0,090 дюйма (наприклад, від приблизно 0,020 дюйма до приблизно 0,040 дюйма або від приблизно 0,028 дюйма до приблизно 0,038 дюйма). Розмір і кількість вихідних каналів 142, що розходяться, випускних каналів, що розходяться, 24 за бажання 5 UA 115778 C2 5 10 15 20 25 30 35 40 45 50 55 60 можуть вибиратися для регулювання опору при затягуванні (RTD) електронного курильного виробу 60. Крім того, вкладиш 140 мундштука може бути виготовлений з полімеру, вибраного з групи, що містить поліетилен низької щільності, поліетилен високої щільності, поліпропілен, полівінілхлорид, поліефіркетон (PEEK) та їх комбінації. Вкладиш 140 мундштука за бажання може також бути забарвлений. У одному з варіантів, показаному на Фіг. 10В, вкладиш 140 мундштука може разом з вихідними каналами, що розходяться, 142 мати осьовий центральний випускний канал 143. Як показано на Фіг. 9, внутрішня поверхня 144 вкладишу 140 мундштука може мати в основному куполоподібну форму. Альтернативно, внутрішня поверхня 144 вкладишу 140 мундштука може бути в основному циліндровою або мати форму усіченого конуса з плоскою торцевою поверхнею. Переважно, внутрішня поверхня 144 по суті однорідна за всією площею. Крім того, внутрішня поверхня 144 може бути симетричною відносно подовжньої осі вкладиша 140 мундштука. Проте в інших варіантах ця внутрішня поверхня 144 може бути нерегулярною та/або мати іншу форму Переважно в місці сходження вихідних каналів, що розходяться, 142 усередині вкладиша 140 мундштука розташована порожнина. На Фіг. 11 представлений інший варіант виконання електронного курильного виробу 60, який містить прокладку ущільнювача 10 з центральним каналом 63, описану вище для інших варіантів виконання, і МПЕ вставку 104с, що функціонує аналогічно тому, як описано відносно МПЕ вставки 104 з посиланням на Фіг. 1А і 1В. Проте МПЕ вставка 104с у варіанті виконання, показаному на Фіг. 11, має форму диска з отворами 112с, радіально рознесеними в напрямку назовні від центральної лицьової поверхні 102с. У цьому варіанті отвори 112c і лицьова поверхня 102c лежать в одній площині, тоді як у варіанті, показаному на Фіг. 1A, 1B, 2 і 3, лицьова поверхня 102 знаходиться вище за потоком відносно отворів 112. Кожен отвір 112с може мати діаметр в межах від приблизно 0,015 дюйма до приблизно 0.090 дюйма (наприклад, від приблизно 0,020 дюйма до приблизно 0,040 дюйма або від приблизно 0,028 дюйма до приблизно 0,038 дюйма). Вищі швидкості потоку можуть збільшувати переваги від взаємодії аерозолю з лицьовою поверхнею 102 МПЕ вставки 104. Для цього можуть реалізовуватися різні способи підвищення швидкості. Наприклад, як показано на Фіг. 13, прокладка ущільнювача 10 може містити центральний канал 63, що звужується, сформований так, щоб швидкість аерозолю збільшувалася у міру його проходження через центральний канал 63ʹ, який діє як елемент формування потоку аерозолю. На Фіг. 14 представлений інший варіант виконання МПЕ вставки 104d, яка містить циліндрову частину 106 і серію перегородок 979, що частково перетинають внутрішність циліндрової частини 106 у взаємних положеннях, що чергуються. Перегородки 979 в подовжньому напрямку просторово відокремлені одна від одної і утворюють численні лицьові поверхні 102d, в яких аерозоль може ударятися у міру його проходження через МПЕ вставку 104d. У цьому варіанті випускні отвори 112d розташовані після перегородок 979. Як варіант, отвори 112, 112a, 112b, 112c, 112d, 112e у варіантах виконання, показаних на Фіг. 2, 3, 5A, 5B, 12, 14 і 15, можуть мати розміри, які задають опір при затягуванні. У варіант, показаному на Фіг. 15, відносні радіальні положення лицьової поверхні 102е і випускних отворів 112е можуть мінятися місцями, щоб аерозоль замість зовнішньої периферійної області МПЕ вставки 104е міг би протягуватися через центральний отвір 112е. Як варіант, лицьова поверхня 102, 102a, 102b, 102c, 102d, 102e МПЕ вставки 104, 104a, 104b, 104c, 104d, 104e може бути пористою, щоб вона мала можливість збору частинок за допомогою адсорбції та/або абсорбції, і замість або на додаток до цього може бути увігнутою по напрямку потоку або проти нього для того, щоб регулювати характеристики механічного перетворювача аерозолю. Хоча вище приведені відомості щодо конкретних компоновок електронного курильного виробу 60, ці відомості в рівній мірі застосовні до будь-якого електронного курильного виробу в будь-якій конфігурації. Використання слова "приблизно" в справжньому описі у поєднанні з чисельним значенням має на увазі, що відповідне чисельне значення містить допуск 10 % відносно зазначеного чисельного значення. Крім того, коли в цьому описі робиться посилання на відсотки, мається на увазі, що відсотки відносяться до ваги, тобто, використовуються вагові відсотки. Крім того, коли слова "в цілому" і "по суті" використовуються у поєднанні з геометричними формами, мається на увазі, що точність геометричної форми не потрібна, але що широта для форми знаходиться в межах об'єму розкриття. При використанні з геометричними термінами слів "в цілому" і "по суті" передбачається, що використовуються не тільки форми, що 6 UA 115778 C2 5 10 задовольняють строгим визначенням, але також і форми, наближені до них. Тепер повинно бути ясно, що новий, покращений і неочевидний електронний виріб для куріння був описаний в цьому описі з достатніми подробицями, зрозумілими фахівцеві в даній області техніки. Фахівцеві в даній області техніки повинно бути ясно, що описана з достатніми подробицями нова електронна сигарета є покращеною. Крім того, фахівцям в даній області техніки повинно бути зрозуміло, що описані вище особливості електронної сигарети можуть бути модифіковані і замінені еквівалентами, по суті не відступаючими від суті і які не виходять за об'єм винаходу. Відповідно, явно мається на увазі, що всі такі модифікації, варіації, заміни і еквіваленти, які потрапляють в рамки суті і об'єму винаходу, визначеного формулою винаходу, охоплюються цією формулою винаходу. ФОРМУЛА ВИНАХОДУ 15 20 25 30 35 40 45 50 55 1. Електронний курильний виріб, який містить: зовнішню трубку, що проходить в подовжньому напрямку; генератор пари, який розташований усередині зовнішньої трубки і створює конденсаційну пару усередині цієї трубки, засіб подачі рідини в генератор пари, розташований усередині зовнішньої трубки, елемент формування потоку пари, розташований усередині зовнішньої трубки, виконаний з можливістю створення потоку пари, та, що містить прокладку, розташовану із забезпеченням проходження пари через центральний отвір прокладки, вкладиш мундштука, що містить вставку механічного перетворювача аерозолю, розташовану нижче за потоком прокладки з можливістю надання впливу на потік пари, що протягується по електронному курильному виробу, і що містить три подовжених вихідних отвори, які проходять по колу навколо периметра відкритої торцевої поверхні вставки механічного перетворювача аерозолю, і лицьову поверхню, розташовану вище за потоком відкритої торцевої поверхні і на відстані від вказаного центрального отвору, при цьому лицьова поверхня і вказаний центральний отвір розташовані так, що щонайменше частина потоку пари проходячи через вказаний центральний отвір ударяється в лицьову поверхню і міняє свою характеристику. 2. Електронний курильний виріб за п. 1, який відрізняється тим, що три подовжених вихідних отвори, які проходять по колу навколо периметра відкритої торцевої поверхні, розташовані радіально назовні від лицьової поверхні. 3. Електронний курильний виріб за п. 2, який відрізняється тим, що лицьова поверхня утворена усередині циліндрової частини і розташована на відстані від передньої за потоком кромки циліндрової частини, що примикає до прокладки, з утворенням незмінного простору між лицьовою поверхнею і центральним отвором прокладки. 4. Електронний курильний виріб за п. 1, який відрізняється тим, що характеристикою аерозолю є принаймні його температура або розподіл розмірів частинок. 5. Електронний курильний виріб за п. 1, який відрізняється тим, що додатково містить розташовану усередині зовнішньої трубки внутрішню трубку, причому генератор пари містить нагрівач, розташований у внутрішній трубці і виконаний з можливістю нагріву рідкої речовини до температури, достатньої для його випаровування і утворення аерозолю у внутрішній трубці, та оточений нагрівачем ґніт, сполучений із засобом подачі рідини і виконаний з можливістю подачі рідкої речовини до нагрівача, при цьому засіб подачі рідини утворений в зовнішньому кільцевому просторі між зовнішньою і внутрішньою трубками. 6. Електронний курильний виріб за п. 1, який відрізняється тим, що лицьова поверхня є пористою і забезпечує утримання частинок. 7. Електронний курильний виріб за п. 1, який відрізняється тим, що лицьова поверхня є увігнутою. 8. Електронний курильний виріб за п. 5, який відрізняється тим, що містить сполучені між собою першу і другу секції, при цьому ґніт, нагрівач і засіб подачі рідини розташовані в першій секції, а джерело електроживлення - в другій секції. 9. Електронний курильний виріб за п. 5, який відрізняється тим, що містить єдину зовнішню трубку, в якій розташовані ґніт, нагрівач, засіб подачі рідини і джерело живлення. 10. Електронний курильний виріб за п. 1, який відрізняється тим, що засіб подачі рідини містить нікотин із вмістом більше 2 % за масою, з розрахунку на масу рідини, розташовану в цьому засобі подачі рідини. 7 UA 115778 C2 5 10 15 20 25 30 35 40 45 50 11. Електронний курильний виріб за п. 1, який відрізняється тим, що кожен з трьох подовжених вихідних отворів має довжину в діапазоні від приблизно 2 мм до приблизно 5 мм та ширину в діапазоні від приблизно 0,5 мм до приблизно 1 мм. 12. Електронний курильний виріб за п. 1, який відрізняється тим, що вставка механічного перетворювача аерозолю виконана з пластмаси або металевої фольги. 13. Електронний курильний виріб за п. 1, який відрізняється тим, що вставка механічного перетворювача аерозолю має форму диска, а три подовжених вихідних отвори знаходяться в одній площині з лицьовою поверхнею вставки механічного перетворювача аерозолю. 14. Електронний курильний виріб, що містить: зовнішню трубку, що проходить в подовжньому напрямку; генератор пари, який розташований усередині зовнішньої трубки і створює конденсаційний пар усередині цієї трубки, засіб подачі рідини у генератор пари, розташований усередині зовнішньої трубки, елемент формування потоку пари, розташований усередині зовнішньої трубки і виконаний з можливістю створення потоку пари через центральний отвір та вставку механічного перетворювача аерозолю, що містить цілісну циліндрову частину, що має зовнішній діаметр, розмір якої забезпечує її ковзну посадку на внутрішню поверхню зовнішньої трубки, і множину отворів, розташованих радіально назовні відносно від лицьової поверхні, вирівняній і розташованій на відстані від центрального отвору елемента формування потоку пари, при цьому лицьова поверхня і прохід множини отворів не лежать в одній площині, причому лицьова поверхня вставки механічного перетворювача аерозолю розташована з можливістю надання впливу на потік пари і зміни його характеристики при його простяганні по електронному курильному виробу. 15. Електронний курильний виріб за п. 14, який відрізняється тим, що генератор пари виконаний з можливістю нагріву рідкого матеріалу до температури, випаровування рідкого матеріалу для утворення пари, при цьому лицьова поверхня вставки механічного перетворювача аерозолю, розташована з можливістю надання впливу на потік пари і зміни його характеристики, забезпечує зміну температури пари шляхом її зменшення. 16. Електронний курильний виріб за п. 15, який відрізняється тим, що лицьова поверхня вставки механічного перетворювача аерозолю забезпечує зниження температури пари на 30 ºC або більше. 17. Електронний курильний виріб за п. 14, який відрізняється тим, що елемент формування потоку пари містить прокладку. 18. Електронний курильний виріб, що містить: зовнішню трубку, що проходить в подовжньому напрямку; генератор пари, який розташований усередині зовнішньої трубки і створює конденсаційний пар усередині цієї трубки, засіб подачі рідини в генератор пари, розташований усередині зовнішньої трубки, елемент формування потоку пари, розташований усередині зовнішньої трубки, виконаний з можливістю створення потоку пари і містить центральний канал, що звужується, виконаний з можливістю збільшення швидкості пари у міру його проходження через центральний канал, що звужується, вставку механічного перетворювача аерозолю, що містить цілісну циліндрову частину, що має зовнішній діаметр, розмір якої забезпечує ковзну посадку на внутрішню поверхню зовнішньої трубки, і множину отворів, розташованих радіально назовні відносно лицьової поверхні, вирівняної і розташованої на відстані від центрального каналу елемента формування потоку пари, що звужується, при цьому лицьова поверхня і прохід множини отворів не лежать в одній площині, причому лицьова поверхня вставки механічного перетворювача аерозолю розташована з можливістю надання впливу на потік пари і зміни його характеристики при його простяганні по електронному курильному виробу. 19. Електронний курильний виріб за п. 18, який відрізняється тим, що елемент формування потоку пари містить прокладку. 8 UA 115778 C2 9 UA 115778 C2 10 UA 115778 C2 Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
