Електронний курильний виріб

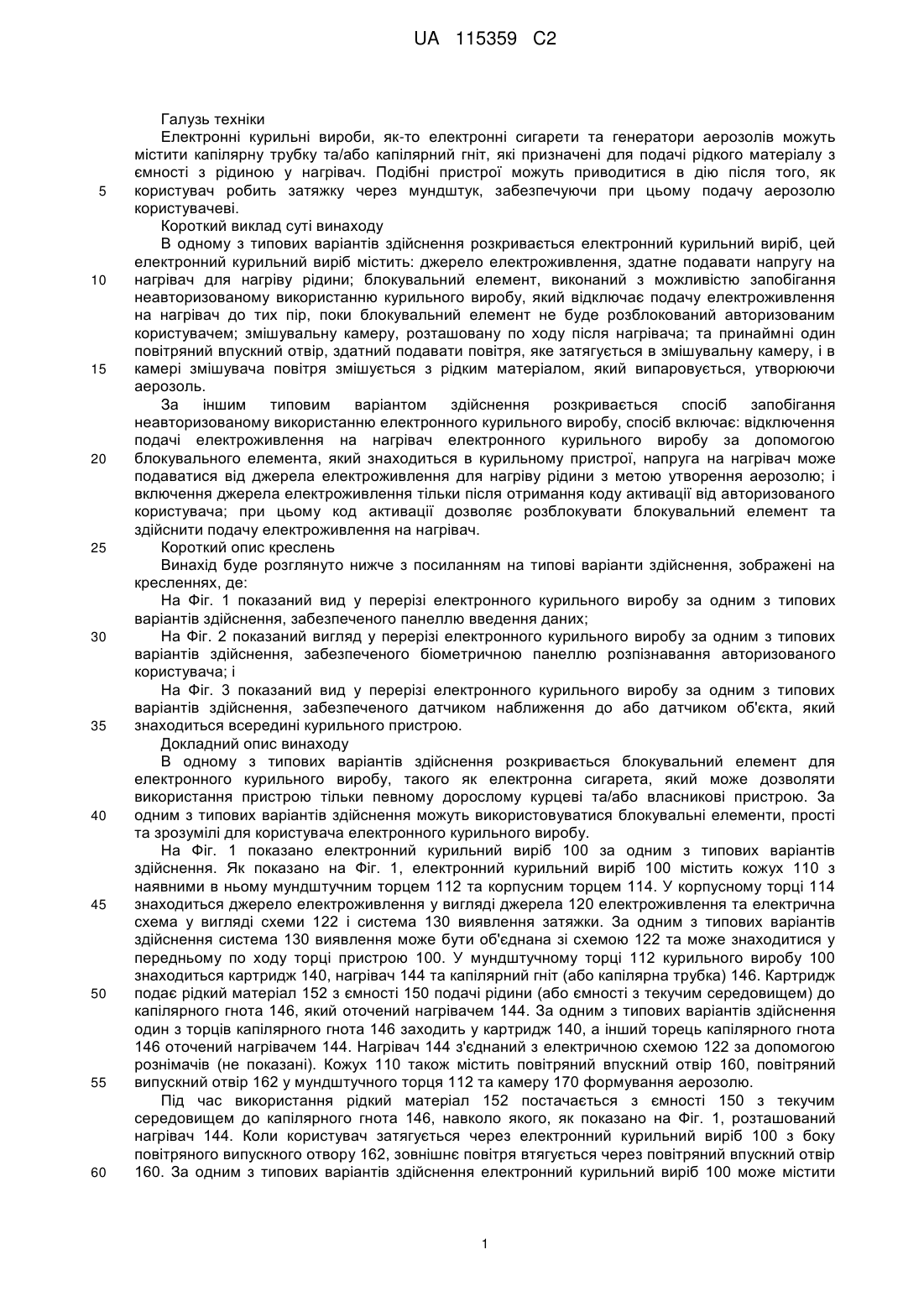

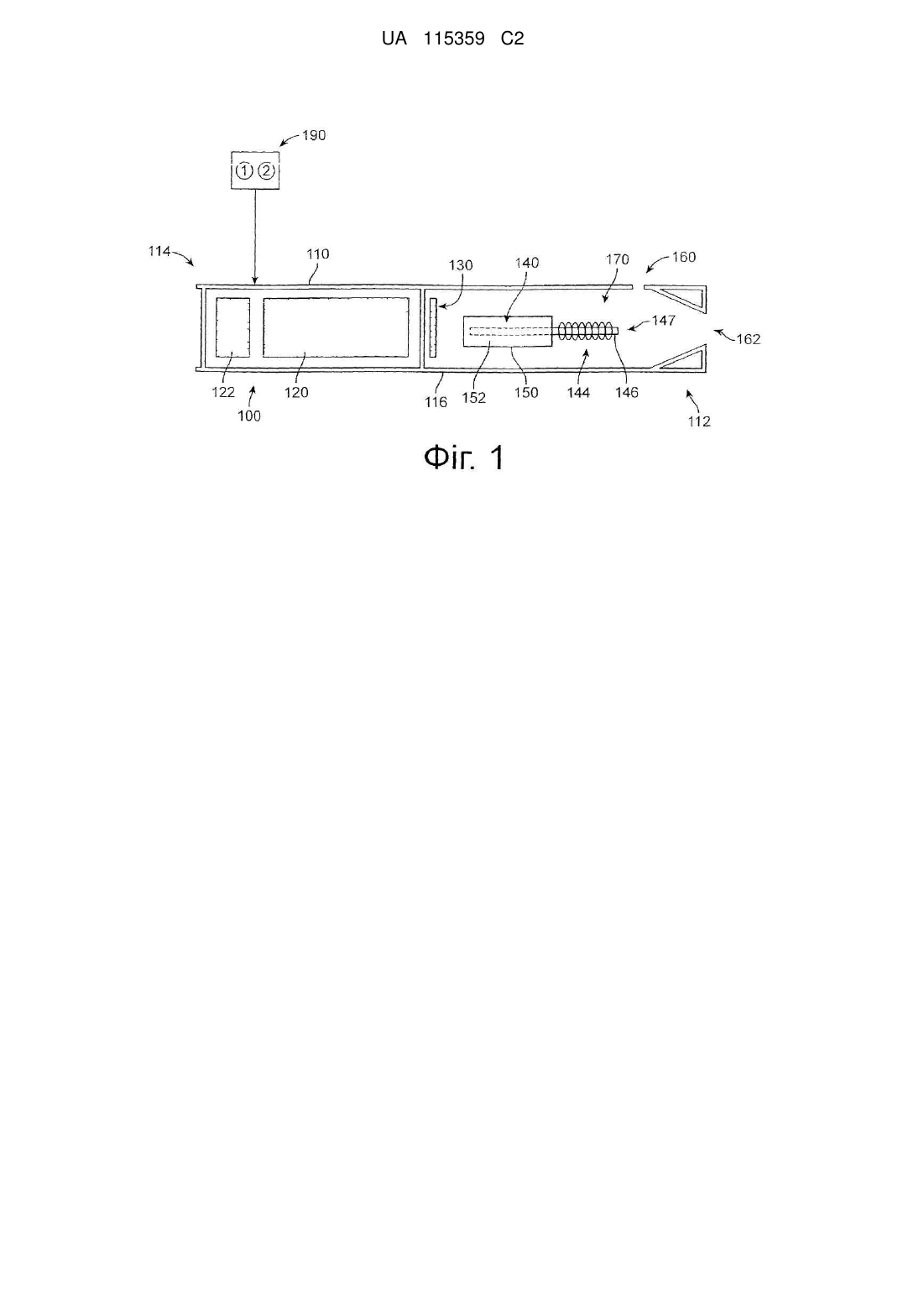

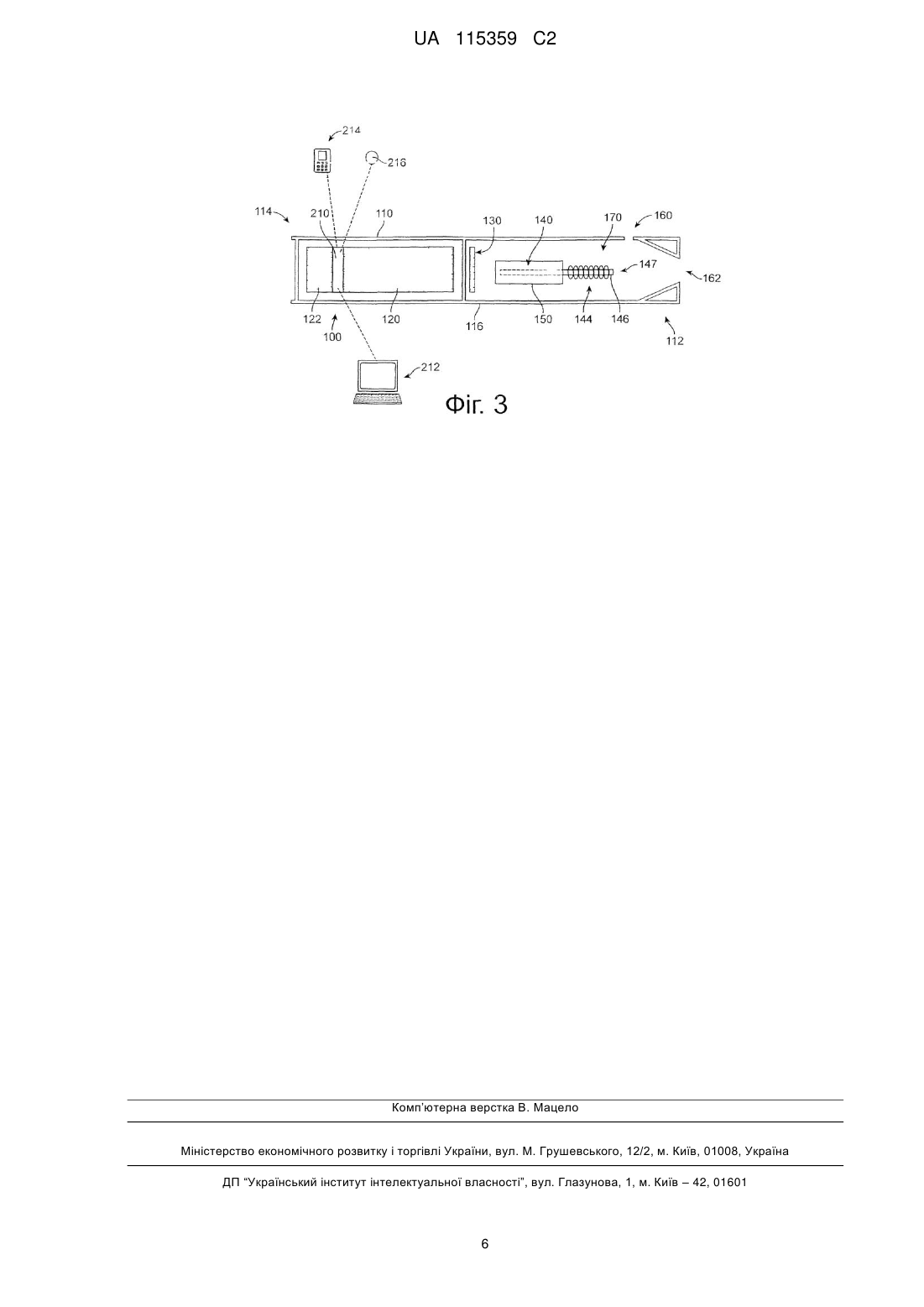

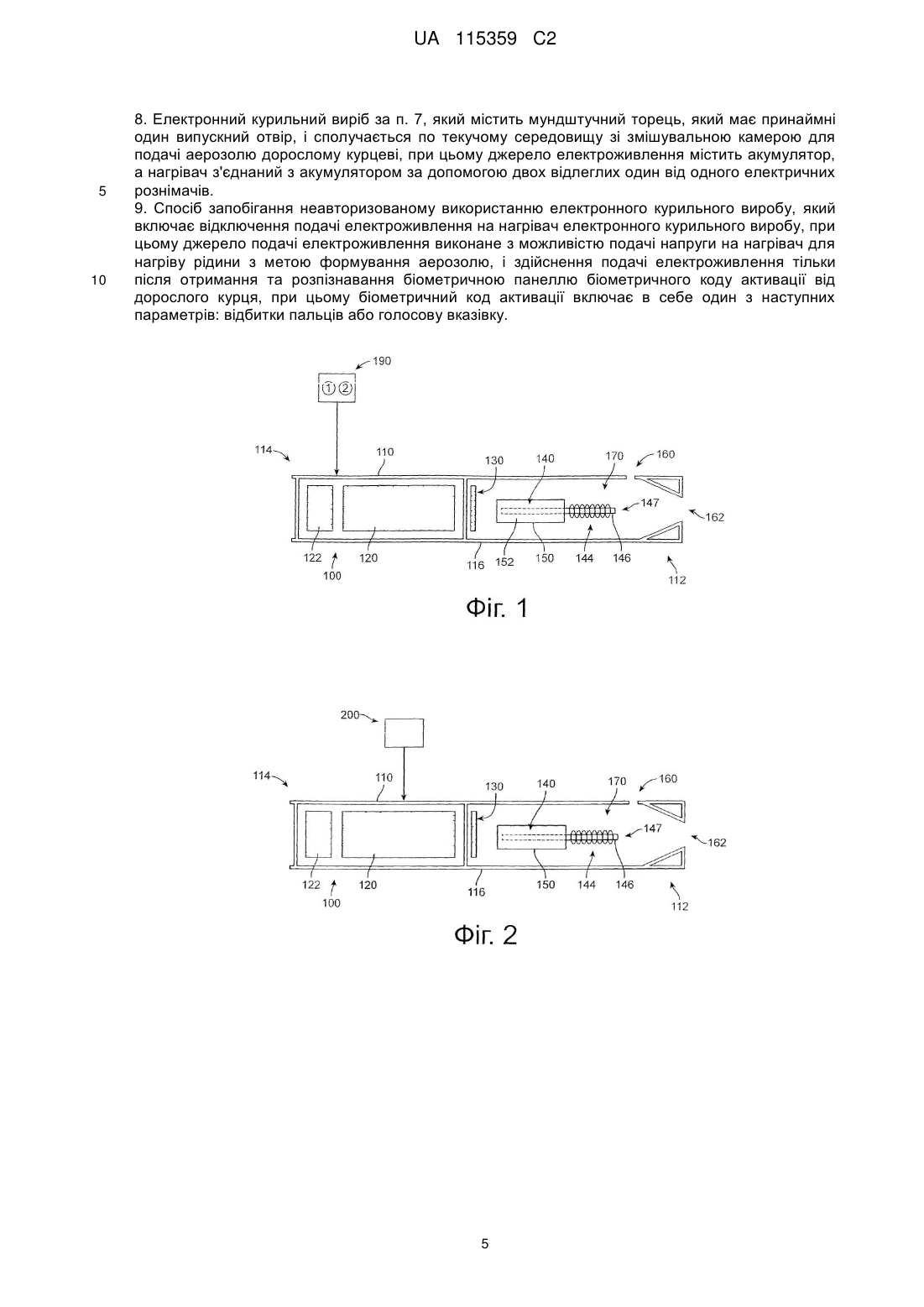

Реферат: Розкривається електронний курильний виріб та спосіб запобігання неавторизованому використанню електронного курильного виробу. Курильний виріб містить джерело електроживлення, яке здатне подавати напругу на нагрівач для нагріву рідини; блокувальний елемент, виконаний з можливістю запобігання неавторизованому використанню курильного виробу, який відключає подачу електроживлення на нагрівач до тих пір, поки блокувальний елемент не буде розблокований авторизованим користувачем, змішувальну камеру, розташовану по ходу після нагрівача, і принаймні один повітряний впускний отвір, здатний подавати повітря, яке затягується у змішувальну камеру, це повітря змішується з випаруваним рідким матеріалом, який випаровується в камері змішувача, утворюючи аерозоль. UA 115359 C2 (12) UA 115359 C2 UA 115359 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки Електронні курильні вироби, як-то електронні сигарети та генератори аерозолів можуть містити капілярну трубку та/або капілярний гніт, які призначені для подачі рідкого матеріалу з ємності з рідиною у нагрівач. Подібні пристрої можуть приводитися в дію після того, як користувач робить затяжку через мундштук, забезпечуючи при цьому подачу аерозолю користувачеві. Короткий виклад суті винаходу В одному з типових варіантів здійснення розкривається електронний курильний виріб, цей електронний курильний виріб містить: джерело електроживлення, здатне подавати напругу на нагрівач для нагріву рідини; блокувальний елемент, виконаний з можливістю запобігання неавторизованому використанню курильного виробу, який відключає подачу електроживлення на нагрівач до тих пір, поки блокувальний елемент не буде розблокований авторизованим користувачем; змішувальну камеру, розташовану по ходу після нагрівача; та принаймні один повітряний впускний отвір, здатний подавати повітря, яке затягується в змішувальну камеру, і в камері змішувача повітря змішується з рідким матеріалом, який випаровується, утворюючи аерозоль. За іншим типовим варіантом здійснення розкривається спосіб запобігання неавторизованому використанню електронного курильного виробу, спосіб включає: відключення подачі електроживлення на нагрівач електронного курильного виробу за допомогою блокувального елемента, який знаходиться в курильному пристрої, напруга на нагрівач може подаватися від джерела електроживлення для нагріву рідини з метою утворення аерозолю; і включення джерела електроживлення тільки після отримання коду активації від авторизованого користувача; при цьому код активації дозволяє розблокувати блокувальний елемент та здійснити подачу електроживлення на нагрівач. Короткий опис креслень Винахід буде розглянуто нижче з посиланням на типові варіанти здійснення, зображені на кресленнях, де: На Фіг. 1 показаний вид у перерізі електронного курильного виробу за одним з типових варіантів здійснення, забезпеченого панеллю введення даних; На Фіг. 2 показаний вигляд у перерізі електронного курильного виробу за одним з типових варіантів здійснення, забезпеченого біометричною панеллю розпізнавання авторизованого користувача; і На Фіг. 3 показаний вид у перерізі електронного курильного виробу за одним з типових варіантів здійснення, забезпеченого датчиком наближення до або датчиком об'єкта, який знаходиться всередині курильного пристрою. Докладний опис винаходу В одному з типових варіантів здійснення розкривається блокувальний елемент для електронного курильного виробу, такого як електронна сигарета, який може дозволяти використання пристрою тільки певному дорослому курцеві та/або власникові пристрою. За одним з типових варіантів здійснення можуть використовуватися блокувальні елементи, прості та зрозумілі для користувача електронного курильного виробу. На Фіг. 1 показано електронний курильний виріб 100 за одним з типових варіантів здійснення. Як показано на Фіг. 1, електронний курильний виріб 100 містить кожух 110 з наявними в ньому мундштучним торцем 112 та корпусним торцем 114. У корпусному торці 114 знаходиться джерело електроживлення у вигляді джерела 120 електроживлення та електрична схема у вигляді схеми 122 і система 130 виявлення затяжки. За одним з типових варіантів здійснення система 130 виявлення може бути об'єднана зі схемою 122 та може знаходитися у передньому по ходу торці пристрою 100. У мундштучному торці 112 курильного виробу 100 знаходиться картридж 140, нагрівач 144 та капілярний гніт (або капілярна трубка) 146. Картридж подає рідкий матеріал 152 з ємності 150 подачі рідини (або ємності з текучим середовищем) до капілярного гнота 146, який оточений нагрівачем 144. За одним з типових варіантів здійснення один з торців капілярного гнота 146 заходить у картридж 140, а інший торець капілярного гнота 146 оточений нагрівачем 144. Нагрівач 144 з'єднаний з електричною схемою 122 за допомогою рознімачів (не показані). Кожух 110 також містить повітряний впускний отвір 160, повітряний випускний отвір 162 у мундштучного торця 112 та камеру 170 формування аерозолю. Під час використання рідкий матеріал 152 постачається з ємності 150 з текучим середовищем до капілярного гнота 146, навколо якого, як показано на Фіг. 1, розташований нагрівач 144. Коли користувач затягується через електронний курильний виріб 100 з боку повітряного випускного отвору 162, зовнішнє повітря втягується через повітряний впускний отвір 160. За одним з типових варіантів здійснення електронний курильний виріб 100 може містити 1 UA 115359 C2 5 10 15 20 25 30 35 40 45 50 55 60 систему 130 виявлення затягування, яка реєструє затяжку, включає нагрівач 144 і подає рідкий матеріал у капілярний гніт 146. Джерело 120 електроживлення імпульсно подає енергію на нагрівач 144 для нагріву торця капілярного гнота 146, оточеного нагрівачем 144. Рідкий матеріал 152 на випускному торці 147 капілярного гнота 146 може випаровуватися нагрівачем 144 для створення перенасиченої пари. Одночасно з цим рідкий матеріал 152, який випаровується, заміщається за рахунок додавання рідкого матеріалу 152, який рухається вздовж капілярного гнота 146. За одним з типових варіантів здійснення утворювана перенасичена пара може змішуватися та переноситися з повітряним потоком від повітряного впускного отвору 160. У аерозольній камері 170 пара конденсується, утворюючи інгаляційний аерозоль, який переноситься в напрямку випускного отвору 162 у ротову порожнину користувача. Схема 122 та система 130 виявлення затяжки переважно є програмованими. За одним з типових варіантів здійснення схема 122 та система 130 виявлення затяжки можуть використовуватися для керування роботою електронного курильного виробу 100. Під час використання, після того як капілярний гніт 146 нагрівається, рідкий матеріал, який знаходиться всередині нагрітої ділянки капілярного гнота 146, випаровується та викидається через випускний отвір 147, після чого він розширюється та змішується з повітрям, утворюючи аерозоль в камері змішувача 170. Електронний курильний виріб 100 також містить принаймні один повітряний впускний отвір 160, здатний подавати повітря у змішувальну камеру 170. Переважно повітряні впускні отвори 160 змішувальної камери 170 розташовані по ходу після капілярного гнота 146 для того, щоб звести до мінімуму втягування повітря по капілярах, уникнувши тим самим охолодження капілярного гнота 146 під час циклів нагрівання. Під час використання матеріал, який випаровується, розширюючись, виходить з гнота 146 у змішувальну камеру 170, де матеріал, який випаровується може змішуватися з повітрям, утворюючи аерозоль, який потім втягується через повітряний випускний отвір 162. За одним з типових варіантів здійснення принаймні один повітряний впускний отвір 160 містить один або два повітряних впускних отвори 160. Як варіант, кількість повітряних впускних отворів 160 може бути три, чотири, п'ять або більше. За одним з типових варіантів здійснення розмір та кількість повітряних впускних отворів 160 також може впливати на опір затягування електронного курильного виробу 100. За одним з типових варіантів здійснення, замість капілярного гнота 146, електронний курильний виріб 100 може містити капілярну трубку (не показана). У капілярної трубки є впускний торець, який сполучається через текуче середовище з випускним отвором ємності подачі рідини, і випускний торець, який може видаляти рідкий матеріал, який випаровується з капілярної трубки. За одним з типових варіантів здійснення внутрішній діаметр капілярної трубки може становити від 0,01 до 10 мм, переважно від 0,05 до 1 мм, найбільш переважно - від 0,05 до 0,4 мм. Джерело 120 електроживлення може бути літій-іонним акумулятором або одним з його різновидів, наприклад, літій-іонним полімерним акумулятором. Як варіант, джерело 120 електроживлення може бути нікель-метал-гідридним акумулятором, нікель-кадмієвим акумулятором, літій-марганцевим акумулятором, літій-кобальтовим акумулятором або паливним елементом. За одним з варіантів здійснення електронний курильний виріб 100 може використовуватися курцем до тих пір, поки не розрядиться джерело електроживлення. Як варіант, джерело 120 електроживлення може бути таким, яке перезаряджається і може містити електронні схеми (не показані), які дозволяють заряджати акумулятор від зовнішнього зарядного пристрою. Наприклад, електронні схеми 122, після зарядки, забезпечують електроживлення для здійснення певної кількості затяжок, після чого електронні схеми необхідно буде знову підключити до зовнішнього зарядного пристрою. Електронний курильний виріб 100 також містить керуючу схему 122, яка може бути розміщена на друкованій платі. За одним з типових варіантів здійснення керуюча схема 122 переважно має пам'ять та операційну систему або електронні схеми, які можна програмувати, як це було розглянуто відповідно для управління доступом до електронного курильного виробу 100. За одним з типових варіантів здійснення, показаному на Фіг. 1, курильний виріб 100 містить панель 190 введення даних. Панель 190 введення даних переважно розташована на зовнішній поверхні 116 кожуха 110 курильного виробу 100 і виконана з можливістю отримання коду активації, який вводиться авторизованим користувачем курильного пристрою 100. За одним з типових варіантів здійснення панель 190 введення даних переважно з'єднана з електронними схемами 122 курильного пристрою 100. Панель 190 може містити дві або більше кнопок 192 з цифрами, які можна натиснути пальцем, сенсорний екран або будь-яку іншу відповідну панель, яка виконана з можливістю введення коду, який відносно легко запам'ятовується і дозволяє 2 UA 115359 C2 5 10 15 20 25 30 35 40 45 50 55 60 користувачеві генерувати код, який дозволяє розблокувати курильний виріб 100. За одним з варіантів здійснення код авторизації дозволяє включати джерело 120 електроживлення. Після того як електронний курильний виріб 100 розблоковано, користувач може включати пристрій 100, наприклад, за допомогою перемикача (не показаний) або системи 130 виявлення затяжки, яка реєструє затяжку, включає нагрівач 144 та подає рідкий матеріал 152 на капілярний гніт 146. На Фіг. 2 показаний вигляд у перерізі електронного курильного виробу 100 за одним з типових варіантів здійснення, забезпеченого біометричною панеллю 200 розпізнавання авторизованого користувача. За одним з типових варіантів здійснення біометрична панель 200 розпізнає відмітні та вимірювані параметри людини, наприклад, відбитки пальців та/або голос. За одним з типових варіантів здійснення біометрична панель 200 може розпізнавати користувача за відбитками пальців, за голосом або за іншим біометричним даними, а після зазначеного розпізнавання може розблокувати блокувальний елемент курильного пристрою 100, який дозволяє приводити в дію джерело 120 електроживлення всередині курильного виробу 100. На Фіг. 3 показаний вид у перерізі електронного курильного виробу 100 за одним з типових варіантів здійснення, забезпеченого датчиком 210 наближення об'єкта, який знаходиться всередині виробу 100, який здатний виявляти бездротові пристрої 212, наприклад, хотспоти, WiFi, у себе вдома, в улюбленій кав'ярні з бездротовим доступом, маршрутизатори та/або комп'ютери (не показані) з комп'ютерними програмами, які можуть забезпечувати доступ до датчика 210. За одним з типових варіантів здійснення датчик 210 може виявляти відповідний датчик та/або транспондер, який знаходиться, наприклад, всередині бездротового пристрою 212, мобільну телефоні 214 авторизованого користувача та/або брелоку (наприклад, механічний пристрій з вбудованим механізмом аутентифікації). Брелок 216 авторизованого користувача може бути, наприклад, який одягнений на ланцюжок для ключів. Курильний виріб 100 переважно зконфігурований або запрограмований для розблокування та/або включення джерела 120 електроживлення, яке знаходиться всередині електронного курильного виробу 100, після виявлення відповідного датчика та/або транспондера 212, 214, 216. За одним з типових варіантів здійснення відповідний датчик та/або транспондер 212, 214, 216 переважно знаходиться всередині та/або є частиною програмованого пристрою та/або обладнання 212, 214, 216. За одним з типових варіантів здійснення керуюча схема 122 також може містити підсвічування для імітації вогника, розташоване біля переднього по ходу торця (не показаний), яке може загорятися при включенні нагрівача 144. Керуюча схема 122 також може містити таймер, який може обмежувати час, протягом якого електроживлення подається на нагрівач 144. Тимчасова тривалість подачі електроструму на нагрівач 144 може бути попередньо задана в залежності від необхідної кількості випаруваної рідини. Для цього керуюча схема 122, наприклад, може бути програмованою. За одним з типових варіантів здійснення, після його включення, нагрівач 144 нагріває ділянку гнота 146 протягом приблизно менше 10 секунд, більш переважно - приблизно менше 7 секунд. Таким чином, цикл подачі електроживлення (або максимальна тривалість затяжки) може варіюватися приблизно від 1 секунди до приблизно 10 секунд. За одним з типових варіантів здійснення рідкий матеріал 152 містить матеріал який містить тютюн, включаючи леткі сполуки з присмаком тютюну, які виділяються з рідини при нагріванні. Рідкий матеріал 152 також може бути матеріалом з присмаком тютюну або матеріалом, який містить нікотин. Як варіант або додатково рідкий матеріал 152 може містити матеріал, який не містить тютюн. Наприклад, рідкий матеріал 152 може бути водою, розчинниками, етанолом, витяжками з рослин та натуральним або штучним ароматизатором. Переважно рідкий матеріал 152 також містить речовину, яка утворює аерозоль. Прикладами придатних речовин, які утворюють аерозоль, є гліцерин та пропіленгліколь. За одним з типових варіантів здійснення електронний курильний виріб 100 має приблизно такі ж розміри, що і традиційна сигарета. За окремими варіантами здійснення довжина електронного курильного виробу 100 може становити приблизно від 80 мм до 88 мм, а діаметр приблизно від 7 мм до приблизно 8 мм. Зовнішній циліндричний кожух 110 електронного курильного виробу 100 може бути виготовлений з будь-якого відповідного матеріалу або комбінації матеріалів. До числа відповідних матеріалів відносяться метали, сплави, пластики або композитні матеріали, які містять один або кілька подібних матеріалів, або термопластики, дозволені до використання у харчовій або фармацевтичній галузях, наприклад, поліпропілен, поліефірефіркетон (PEEK), кераміка та поліетилен. За одним з типових варіантів здійснення нагрівач 144 може містити котушку з дроту, яка 3 UA 115359 C2 5 10 15 20 25 30 принаймні частково охоплює капілярний гніт 146. За одним з типових варіантів здійснення нагрівач 144 є металевим дротом та/або дротом з металевого сплаву. Нагрівач 144 може бути котушкою, яка може повністю або частково охоплювати по довжині капілярний гніт 146. Електронний курильний виріб 100 може містити індикатор затягування (не показаний), який вказує, що нагрівач 144 включений або готовий до роботи. У варіантах здійснення, за якими електрична схема 122 містить датчик для виявлення повітряного потоку, що свідчить про те, що користувач робить затяжку, датчик може приводитися в дію після того як датчик зареєструє повітряний потік, який свідчить про те, що користувач робить затяжку. За одним з типових варіантів здійснення, в якому електрична схема 122 містить ручний перемикач, індикатор може приводитися в дію за допомогою перемикача. Ідеї винаходу охоплюють всі види електронних курильних виробів, таких як електронні сигарети, сигари, трубки, кальяни та ін., незалежно від їх розміру та форми. Термін "приблизно", використовуваний в цьому описі винаходу стосовно до цифрових значень, означає, що відповідне цифрове значення містить похибку ± 10 % відносно зазначеного цифрового значення. Крім цього, при згадуванні у цьому описі винаходу відсотків, мається на увазі, що подібні відсотки засновані на вазі, тобто є ваговими відсотками. Крім цього, терміни "в цілому" та "по суті", використовувані стосовно до геометричної форми, мають на увазі, що точність геометричної форми не потрібна і що обсяг розкриття винаходу охоплює весь діапазон форм. При використанні стосовно до геометричних форм, вважається, що терміни "в цілому" та "по суті" охоплюють не тільки ті ознаки, які відповідають цим формам в строгому розумінні, але також і ознаки, які в строгому розумінні є досить наближеними. Таким чином, тепер має бути зрозуміло, що в цьому описі винаходу було досить докладно розглянуто інноваційний, вдосконалений електронний курильний виріб, таким чином, щоб він було зрозумілим фахівцеві, якій володіє типовими знаннями в даній галузі техніки. Крім цього, фахівцю в даній галузі техніки буде зрозуміло, що ознаки електронного курильного виробу допускають численні модифікації, варіації, заміни та еквіваленти, які істотним чином не виходять за обсяг та суть винаходу. Тому в явному вигляді мається на увазі, що надана формула винаходу включає в себе всі подібні модифікації, варіації, заміни та еквіваленти, які складають об'єм та суть винаходу, що визначається прикладеною формулою винаходу. ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 60 1. Електронний курильний виріб, який містить джерело електроживлення, виконане з можливістю подачі напруги на нагрівач для нагріву рідини, і біометричну панель, виконану з можливістю запобігання неавторизованому курінню електронного курильного виробу і відключення подачі електроживлення на нагрівач до тих пір, поки біометрична панель не буде розблокована дорослим курцем, при цьому біометрична панель виконана з можливістю розпізнавання одного з наступних біометричних параметрів: відбитків пальців або голосу дорослого курця, та з можливістю подачі електроживлення після розпізнавання дорослого курця. 2. Електронний курильний виріб за п. 1, який містить капілярний гніт, який утримує рідину та нагрівач, виконаний з можливістю нагріву капілярного ґнота до температури, достатньої для того, щоб принаймні спочатку випаровувати рідкий матеріал, який знаходиться всередині капілярного ґнота. 3. Електронний курильний виріб за п. 1, який містить капілярну трубку і нагрівач, виконаний з можливістю нагріву капілярної трубки до температури, достатньої для того, щоб принаймні спочатку випаровувати рідкий матеріал, який знаходиться всередині капілярної трубки. 4. Електронний курильний виріб за п. 1, який містить зовнішній циліндричний кожух, який проходить у поздовжньому напрямку, і рідкий матеріал, який знаходиться всередині ємності подачі рідини, який подається через випускний отвір ємності подачі рідини до капілярного ґнота та/або капілярну трубку. 5. Електронний курильний виріб за п. 1, який містить керуючу схему, виконану з можливістю керування подачі електроживлення на нагрівач. 6. Електронний курильний виріб за п. 3, який містить принаймні один повітряний впускний отвір, розташований по ходу перед капілярною трубкою. 7. Електронний курильний виріб за п. 1, який містить змішувальну камеру, розташовану по ходу після нагрівача, і принаймні один повітряний впускний отвір, виконаний з можливістю подачі повітря, яке втягується у змішувальну камеру, де воно змішується з рідким матеріалом, який випаровується, утворюючи аерозоль. 4 UA 115359 C2 5 10 8. Електронний курильний виріб за п. 7, який містить мундштучний торець, який має принаймні один випускний отвір, і сполучається по текучому середовищу зі змішувальною камерою для подачі аерозолю дорослому курцеві, при цьому джерело електроживлення містить акумулятор, а нагрівач з'єднаний з акумулятором за допомогою двох відлеглих один від одного електричних рознімачів. 9. Спосіб запобігання неавторизованому використанню електронного курильного виробу, який включає відключення подачі електроживлення на нагрівач електронного курильного виробу, при цьому джерело подачі електроживлення виконане з можливістю подачі напруги на нагрівач для нагріву рідини з метою формування аерозолю, і здійснення подачі електроживлення тільки після отримання та розпізнавання біометричною панеллю біометричного коду активації від дорослого курця, при цьому біометричний код активації включає в себе один з наступних параметрів: відбитки пальців або голосову вказівку. 5 UA 115359 C2 Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
