Вентиляційна установка

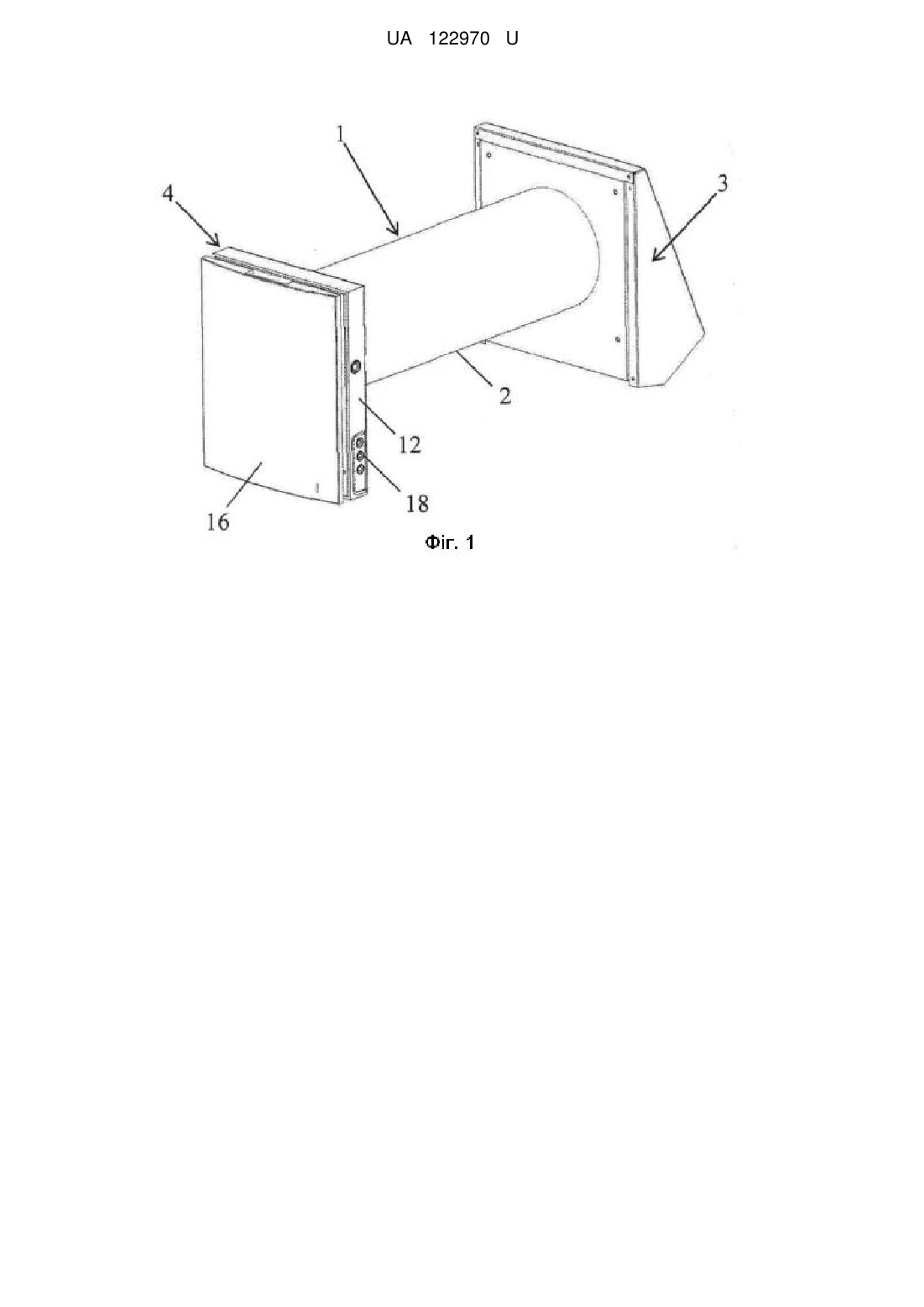

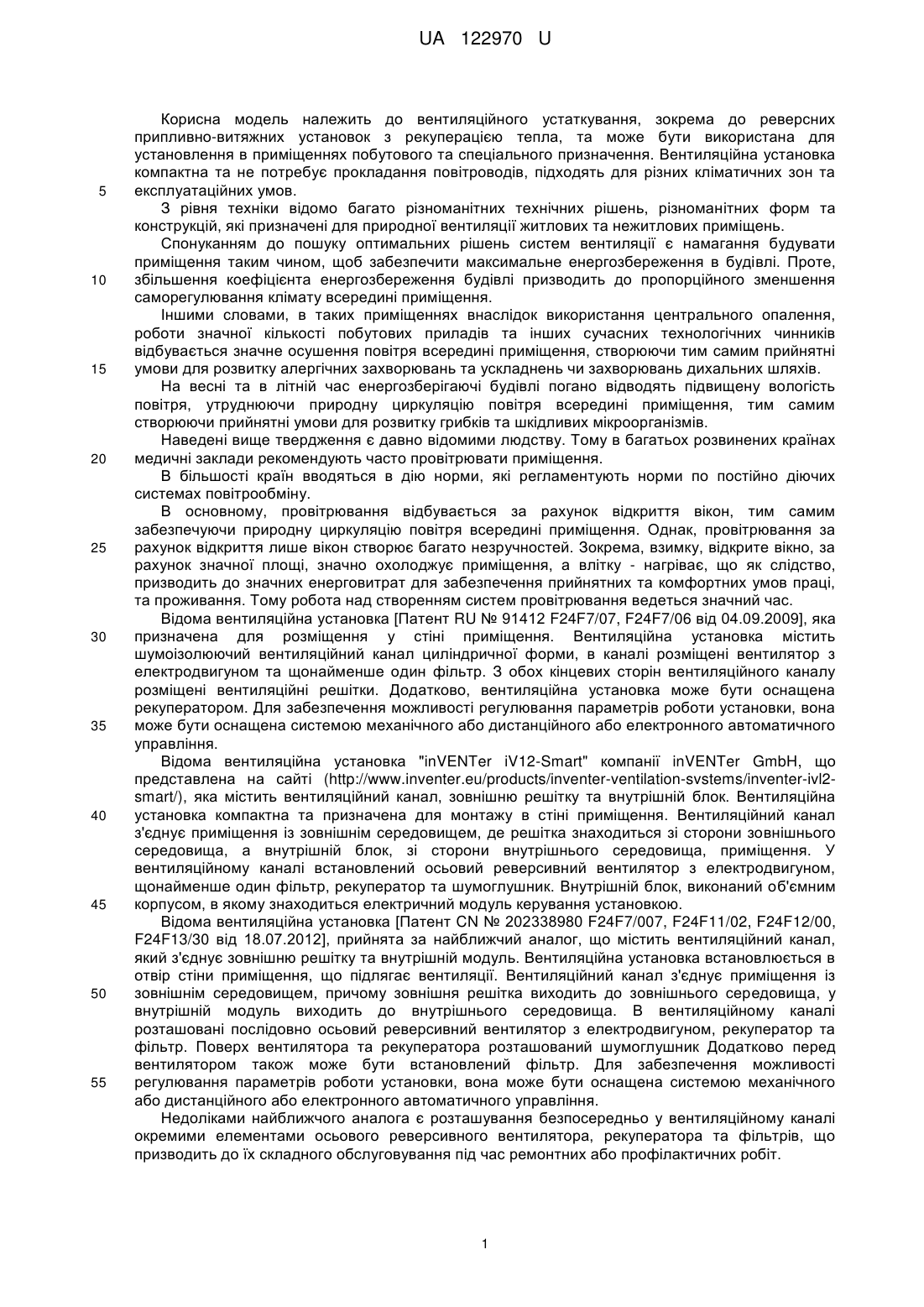

Реферат: Вентиляційна установка містить зовнішній ковпак, внутрішній модуль, вентиляційний канал. Вентиляційний канал з'єднує приміщення з зовнішнім середовищем, де зовнішній ковпак виходить до зовнішнього середовища, а внутрішній модуль до внутрішнього середовища. У вентиляційному каналі розташовані реверсний вентилятор з електродвигуном, рекуператор, щонайменше один фільтр та шумоглушник. Електричний модуль керування установкою розташований у внутрішньому модулі. UA 122970 U (12) UA 122970 U UA 122970 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вентиляційного устаткування, зокрема до реверсних припливно-витяжних установок з рекуперацією тепла, та може бути використана для установлення в приміщеннях побутового та спеціального призначення. Вентиляційна установка компактна та не потребує прокладання повітроводів, підходять для різних кліматичних зон та експлуатаційних умов. З рівня техніки відомо багато різноманітних технічних рішень, різноманітних форм та конструкцій, які призначені для природної вентиляції житлових та нежитлових приміщень. Спонуканням до пошуку оптимальних рішень систем вентиляції є намагання будувати приміщення таким чином, щоб забезпечити максимальне енергозбереження в будівлі. Проте, збільшення коефіцієнта енергозбереження будівлі призводить до пропорційного зменшення саморегулювання клімату всередині приміщення. Іншими словами, в таких приміщеннях внаслідок використання центрального опалення, роботи значної кількості побутових приладів та інших сучасних технологічних чинників відбувається значне осушення повітря всередині приміщення, створюючи тим самим прийнятні умови для розвитку алергічних захворювань та ускладнень чи захворювань дихальних шляхів. На весні та в літній час енергозберігаючі будівлі погано відводять підвищену вологість повітря, утруднюючи природну циркуляцію повітря всередині приміщення, тим самим створюючи прийнятні умови для розвитку грибків та шкідливих мікроорганізмів. Наведені вище твердження є давно відомими людству. Тому в багатьох розвинених країнах медичні заклади рекомендують часто провітрювати приміщення. В більшості країн вводяться в дію норми, які регламентують норми по постійно діючих системах повітрообміну. В основному, провітрювання відбувається за рахунок відкриття вікон, тим самим забезпечуючи природну циркуляцію повітря всередині приміщення. Однак, провітрювання за рахунок відкриття лише вікон створює багато незручностей. Зокрема, взимку, відкрите вікно, за рахунок значної площі, значно охолоджує приміщення, а влітку - нагріває, що як слідство, призводить до значних енерговитрат для забезпечення прийнятних та комфортних умов праці, та проживання. Тому робота над створенням систем провітрювання ведеться значний час. Відома вентиляційна установка [Патент RU № 91412 F24F7/07, F24F7/06 від 04.09.2009], яка призначена для розміщення у стіні приміщення. Вентиляційна установка містить шумоізолюючий вентиляційний канал циліндричної форми, в каналі розміщені вентилятор з електродвигуном та щонайменше один фільтр. З обох кінцевих сторін вентиляційного каналу розміщені вентиляційні решітки. Додатково, вентиляційна установка може бути оснащена рекуператором. Для забезпечення можливості регулювання параметрів роботи установки, вона може бути оснащена системою механічного або дистанційного або електронного автоматичного управління. Відома вентиляційна установка "inVENTer iV12-Smart" компанії inVENTer GmbH, що представлена на сайті (http://www.inventer.eu/products/inventer-ventilation-svstems/inventer-ivl2smart/), яка містить вентиляційний канал, зовнішню решітку та внутрішній блок. Вентиляційна установка компактна та призначена для монтажу в стіні приміщення. Вентиляційний канал з'єднує приміщення із зовнішнім середовищем, де решітка знаходиться зі сторони зовнішнього середовища, а внутрішній блок, зі сторони внутрішнього середовища, приміщення. У вентиляційному каналі встановлений осьовий реверсивний вентилятор з електродвигуном, щонайменше один фільтр, рекуператор та шумоглушник. Внутрішній блок, виконаний об'ємним корпусом, в якому знаходиться електричний модуль керування установкою. Відома вентиляційна установка [Патент CN № 202338980 F24F7/007, F24F11/02, F24F12/00, F24F13/30 від 18.07.2012], прийнята за найближчий аналог, що містить вентиляційний канал, який з'єднує зовнішню решітку та внутрішній модуль. Вентиляційна установка встановлюється в отвір стіни приміщення, що підлягає вентиляції. Вентиляційний канал з'єднує приміщення із зовнішнім середовищем, причому зовнішня решітка виходить до зовнішнього середовища, у внутрішній модуль виходить до внутрішнього середовища. В вентиляційному каналі розташовані послідовно осьовий реверсивний вентилятор з електродвигуном, рекуператор та фільтр. Поверх вентилятора та рекуператора розташований шумоглушник Додатково перед вентилятором також може бути встановлений фільтр. Для забезпечення можливості регулювання параметрів роботи установки, вона може бути оснащена системою механічного або дистанційного або електронного автоматичного управління. Недоліками найближчого аналога є розташування безпосередньо у вентиляційному каналі окремими елементами осьового реверсивного вентилятора, рекуператора та фільтрів, що призводить до їх складного обслуговування під час ремонтних або профілактичних робіт. 1 UA 122970 U 5 10 15 20 25 30 35 40 45 50 55 60 Основними елементами вентиляційної установки є вентилятор з електродвигуном, тому що працюють майже безперервно. В разі аварійної ситуації або несправності з електродвигуном, необхідно мати зручний та вільний доступ до нього. Також фільтри під час довготривалої експлуатації забруднюються, їх потрібно міняти або очищувати, та відповідно мати зручний та легкий доступ до них. Також недоліком є розташування осьового реверсивного вентилятора з електродвигуном зі сторони приміщення. Вентилятор з електродвигуном виробляє шум, розташований шумоглушник поверх вентилятора повністю не глушить шум. А отже споживач завжди буде чути, коли вентиляційна установка працює, що є досить дратівливим моментом. Задачею корисної моделі є створення вентиляційної установки, в якій: за рахунок розміщених у внутрішньому корпусі реверсивного вентилятора з електродвигуном, рекуператора та щонайменше одного фільтра та розміщення корпусу з можливістю від'єднання від вентиляційного каналу, забезпечується зручний доступ до установки під час ремонтних або профілактичних робіт; за рахунок розташування реверсивного вентилятора з електродвигуном у внутрішньому корпусі зі сторони зовнішнього середовища, забезпечується низький рівень шуму під час роботи вентиляційної установки. Поставлена задача вирішується, так що вентиляційна установка, яка містить зовнішній ковпак, внутрішній модуль, вентиляційний канал, який з'єднує приміщення з зовнішнім середовищем, де зовнішній ковпак виходить до зовнішнього середовища, а внутрішній модуль до внутрішнього середовища, в якому розташовані реверсний вентилятор з електродвигуном, рекуператор, щонайменше один фільтр та шумоглушник, електричний модуль керування, який розташований у внутрішньому модулі, яка відрізняється тим, що вентиляційний канал додатково містить внутрішній корпус, в якому розташовані реверсний вентилятор з електродвигуном, рекуператор, щонайменше один фільтр та який виконаний з можливістю від'єднання від вентиляційного каналу, причому вентилятор розташований зі сторони зовнішнього середовища, а рекуператор зі сторони внутрішнього середовища, а з обох кінцевих сторін внутрішнього корпусу знаходяться фільтри. В вентиляційній установці, поверх внутрішнього корпусу можуть бути встановлені ущільнювачі з кінцевих сторін в пазах. В вентиляційній установці внутрішній корпус може складатися з окремих частин корпусу, які з'єднані між собою. В вентиляційній установці внутрішній корпус може містити пристрій, для зручності від'єднання від вентиляційного каналу. В вентиляційній установці внутрішній корпус може містити позиціонувачі, для зручного встановлення у вентиляційний канал. В вентиляційній установці внутрішній корпус може бути встановлений датчик температури, який підключений до електричного модуля керування, для послідовного контролю температури витяжного та припливного повітря. В вентиляційній установці додатково у внутрішньому корпусі може бути розташований озонуючий пристрій. В вентиляційній установці вентилятор може бути встановлений на еластичному кільці, для демпфування власних коливань. В вентиляційній установці поверх рекуператора може бути розташований теплоізолюючий матеріал. В вентиляційній установці внутрішній модуль може містити корпус, який містить електричний модуль керування, встановлену на корпусі лицьову кришку, яка містить жалюзі та встановлену на лицьовій кришці декоративну накладку. В вентиляційній установці по бокових сторонах корпусу внутрішнього модуля можуть бути виконані елементи-фіксатори, а по бокових сторонах лицьової кришки виконані отвори, які входять в зачеплення з елементами-фіксаторами корпусу. В вентиляційній установці декоративна накладка може бути розташована на деякій відстані від лицьової кришки, або може щільно прилягати до лицьової кришки та виконана з можливістю від'єднання від лицьової кришки. В вентиляційній установці на корпусі внутрішнього модуля може бути виконана сенсорна панель для ручного управління режимами роботи установки. Вентиляційна установка може містить пульт дистанційного керування для управління режимами роботи установки. Вентиляційна установка може містити датчик вологості повітря підключений до електричного модуля керування для регулювання швидкості потоку повітря для забезпечення 2 UA 122970 U 5 10 15 20 25 30 35 40 45 50 55 60 заданих параметрів вологості в приміщенні, датчик світла підключений до електричного модуля керування для регулювання швидкості потоку повітря в залежності від освітлення в приміщенні. В вентиляційній установці електричний модуль керування може містити вхідний термінал для підключення до електричної мережі та вихідний термінали для підключення ідентичної вентиляційної установки. В вентиляційній установці зовнішній ковпак може бути виконаний спеціальної форми, яка забезпечує запобіганню попаданню дощової води усередину установки. Запропонована вентиляційна установка відрізняється від найближчого аналога наявністю внутрішнього корпусу, розташованого в вентиляційному каналі, в якому розташовані реверсивний вентилятор з електродвигуном, рекуператор та щонайменше однин фільтр та виконанням корпусу з можливістю від'єднання від вентиляційного каналу; розміщенням реверсивного вентилятора з електродвигуном у внутрішньому корпусі зі сторони зовнішнього середовища. В результаті використання запропонованої корисної моделі здійснюється створення вентиляційної установки, в якій забезпечується низький рівень шуму під час роботи та зручність при обслуговуванні, під час ремонтних або профілактичних робіт. Суть корисної моделі пояснюється фігурами, де: На Фіг. 1-3D модель вентиляційної установки; На Фіг. 2-3D модель вентиляційної установки в поперечному розрізі; На Фіг. 3 - зображення внутрішнього модуля у закритому та відкритому положеннях; На Фіг. 4 - зображення внутрішнього корпусу в поперечному розрізі; На Фіг. 5 - зображення вентиляційної установки зі складовими елементами; На Фіг. 6 - зображення лицьової кришки внутрішнього корпусу; На Фіг. 7 - зображення різних комірчастих структур рекуператора; На Фіг. 8 - зображення герметичних камер, при закритому положенні декоративної накладки. Вентиляційна установка (1) виконана наступним чином. Вентиляційна установка містить (1) вентиляційний канал (2), зовнішній ковпак (3), внутрішній модуль (4) та внутрішній корпус (5). Вентиляційний канал (2) з'єднує приміщення із зовнішнім середовищем, причому ковпак (3) виходить до зовнішнього середовища - свіжого повітря, а модуль (4) до внутрішнього середовища, приміщення. Внутрішній модуль (4) складається з корпусу (11) та лицьової кришки (12), яка встановлюється на корпус (11). В корпусі (11) виконаний отвір (17), що співпадає з отвором вентиляційного каналу. В корпусі (11) міститься весь електричний модуль керування (13), за допомогою якого здійснюється керування установкою (1). Електричний модуль, (13) для запобігання попаданню вологи, конденсату на плату керування, закритий додатковою кришкою зі спеціальним ущільнювачем по периметру. По бокових сторонах корпусу (11) виконані пази, в яких виконані виступаючі елементи-фіксатори (14). Лицьова кришка (12) містить жалюзі (15) та декоративну накладку (16). Жалюзі (15) забезпечують герметичність вентиляційного каналу (2) та запобігають вільному попаданню зовнішнього повітря в приміщення при виключеній установці (1). В разі аварійної ситуації або знеструмленні установки, жалюзі (15) автоматично закриваються. З внутрішньої сторони декоративна накладка (16) містить ущільнювач. Коли накладка (16) знаходиться у закритому положенні ущільнювач забезпечує додаткову герметизацію вентиляційного каналу (2) від потрапляння зовнішнього повітря в приміщення, при виключеній установці (1). При закритій декоративній накладці (16) утворюється герметична камера (К1) з повітрям між закритими жалюзі (15) та ущільнювачем. Завдяки ущільнювачу, який встановлений в корпусі (11) та ущільнювачу, який встановлений в лицьовій кришці (12) - створюється герметична камера (К2) з повітрям, яке виконує функцію теплоізолятора див. Фіг 8. По бокових сторонах кришки (12) виконані отвори (19), які входять в зачеплення з виступаючими елементами-фіксаторами (14) корпусу (11), таким чином лицьова кришка (12) кріпиться до корпусу (11). Якщо одночасно натиснути на виступаючі елементи-фіксатори (14), лицьова кришка (12) з легкістю від'єднується від корпусу (11). Для надійної та герметичної установки лицьової кришки (12) на корпус (11), останній містить розташований по периметру ущільнювач (не зображено). Перед включенням установки (1) декоративна накладка (16) вручну або автоматично, за допомогою органів ручного управління, наприклад сенсорної панелі (18), або пульта дистанційного керування, встановлюється на відстані від передньої сторони лицьової кришки 3 UA 122970 U 5 10 15 20 25 30 35 40 45 50 55 (12), як показано на Фіг. 3 - відкрите положення накладки. Відстань між накладкою (16) та кришкою (12) може регулюватися. Для зручності встановлення, та регулювання положення вручну накладки (16), на кришці (12) виконані декоративні виїмки (не показано). Для того, щоб вручну закрити декоративну накладку (16), достатньо натиснути на неї посередині, причому установка (1) при цьому автоматично відключається: відключається вентилятор (7) та жалюзі (15) закриваються, як показано на Фіг. 3 - закрите положення накладки. В електричному модулі (13) містяться оптодатчики які реагують на подачу та припинення подачі на них сигналу. В накладці (16) виконаний штир (не показано), який проходить крізь лицьову кришку (12) та який регулює подачу сигналу на оптодатчик. При закриванні накладки (16), штир опускається та перекриває оптодатчик, модуль електроніки (13) реагує відключенням установки (1). Штир додатково регулює подачу сигналу на 2-й оптодатчик. Коли лицьову кришку (12) необхідно зняти з корпусу (11), штир відкриває оптодатчик, модуль електроніки (13) реагує відключенням установки (1). Після встановлення лицьової кришки (12) на установку (1), остання автоматично переходить в режим роботи, який був перед її зніманням. Після включення установки (1), жалюзі (15) автоматично відкриваються. При виключенні установки (1), жалюзі (15) закриваються. На корпусі (11) виконана сенсорна панель (18), для ручного управління режимами роботи установки (1). На лицьовій кришці (12), під сенсорну панель (18) виконана виїмка. Як варіант, ручного управління установкою, на кришці (11) можуть бути виконані кнопки. Установка додатково може бути обладнана дистанційним пультом управління (не показано). Установка (1) додатково може бути обладнана жидкокристалічним екраном або сенсорним жидкокристалічним екраном, на якому відображаються поточні параметри роботи, параметри мікроклімату в приміщенні, додаткова інформація та ін… ЖК екран може бути як вмонтованим в установку (1) на лицьову поверхню, так і мати висувну конструкцію (не зображено). На сенсорній панелі (18) виконані органи управління установкою (1) - кнопки. За допомогою яких є можливість регулювання швидкості вентилятору, вибору режиму роботи установки (1) та аварійні попередження (наприклад, необхідність заміни фільтра чи несправності в роботі установки (1)). Внутрішній корпус (5) встановлений у вентиляційному каналі (2) зі сторони внутрішнього модуля (4). Внутрішній корпус (5) складається з трьох складових частин корпусу (5.1, 5.2, 5.3), які з'єднані між собою. В частинах корпусу (5.1, 5.2), які з'єднані між собою, міститься рекуператор (6) з розташованим на ньому теплоізолюючим матеріалом. В частині корпусу (5.3) міститься осьовий реверсивний вентилятор з електродвигуном (7). З обох кінцевих сторін внутрішнього корпусу (5) знаходяться фільтри (8), які служать для захисту рекуператора (6) та вентилятора (7) від потрапляння на них та в приміщення забрудненого повітря. Всередині внутрішнього корпусу (5) може бути встановлений датчик температури, який слідкує за параметрами припливного та витяжного повітря. При падінні температури припливного повітря нижче заданої користувачем - модуль електроніки (13) установки (1) подає сигнал на зниження швидкості обертів вентилятора (7) для того, щоб припливне повітря встигало "прогріватися" до заданої користувачем температури, та навпаки. Конструкція внутрішнього корпусу (5) дозволяє застосовувати різні типи та конфігурації рекуператорів, різні типи фільтрів з необхідним класом фільтрації. Додатково в корпусі (5) може бути розташований озонуючий пристрій або УФО-пристрій, для додаткової обробки, фільтрації, зволоження повітря, яке подається в приміщення (не зображено). Внутрішній корпус (5) виконаний з можливістю легкого від'єднання від вентиляційного каналу (2), що спрощує обслуговування установки (1) під час ремонтних або профілактичних робіт. Завдяки позиціонувачам, що знаходяться на одній з кінцевих сторін внутрішнього корпусу (5), блок фіксується на корпусі (11) внутрішнього модуля (4) та щільно встановлюється у вентиляційному каналі (2). Завдяки цим позиціонувачам, внутрішній корпус (5) можливо встановити тільки одним способом - правильно, якщо ж його встановили неправильно, лицьова кришка (12) не встановиться на корпус (11). Виконані виїмки у кришці (12) додатково жорстко фіксують блок (5). Внутрішній корпус (5), зі сторони приміщення, містить пристрій (20), виконаний як ручка, розташований від однієї бокової сторони до іншої. Демонтаж блока (5) з корпусу (11) здійснюється за рахунок пристрою (20), за який необхідно потягнути та корпус (5) виймається з вентиляційного каналу (2). 4 UA 122970 U 5 10 15 20 25 30 35 40 45 50 55 Поверх корпусу (5) з кінцевих сторін в пазах встановлені ущільнювачі (10), для забезпечення щільного встановлення корпусу (5) у каналі (2). Вентилятор з електродвигуном (7), що знаходиться в корпусі (5.3), також встановлений на спеціальному еластичному кільці (не зображено), в якому забезпечується ефективне демпфування власних коливань вентилятора з електродвигуном (7), що в свою чергу забезпечує низький рівень шуму під час роботи. Зі сторони зовнішнього ковпака (3), вентиляційний канал (2) містить шумоглушник (9), який знаходиться по периметру каналу (2) (не зображено). Шумоглушник може мати різну структура та форму. Як електропривод жалюзі (15) використовується термоактюатор, який забезпечує плавне відкривання та закривання жалюзі (15). Жалюзі (15) можуть приводитись в рух як за допомогою електроприводу, так і за допомогою ручного важеля або соленоїда. Вентиляційна установка (1) може монтуватися на зовнішній поверхні стіни, всередині приміщення. Переважно вентиляційна установка (1) встановлюється в отворі стіни приміщення, що підлягає вентиляції. Завдяки вентиляційному каналу (2), наприклад, виконаному як телескопічна труба, існує можливість встановлення установки (1) в стіні будівлі різної товщини. Канал (2) може мати як квадратну, так і круглу форму, та бути виконаним із металу або ПВХ пластика. Є можливість регулювання довжини телескопічного каналу (2), в залежності від товщини стіни, що прискорює та полегшує монтаж. Для передачі тепла, що міститься в витяжному повітрі, з ціллю нагріву припливного повітря застосовується високотехнологічний рекуператор (6). Завдяки своїй комірчастій структурі, рекуператор (6) має велику площу контакту з повітрям та має високі теплопровідні та накопичувані властивості. Комірчаста структура може бути з квадратними, круглими, стільникоподібними отворами, як зображено на Фіг. 7. Рекуператор (6) може бути виготовленим з гігроскопічною целюлозою. За рахунок цього, в рекуператорі (6) з припливним повітрям в приміщення повертається волога, нема ефекту сухості в зимній період та не виникає проблеми утворення конденсату. Поверхня рекуператора (6) оброблена спеціальною антибактеріальною речовиною, що запобігає розвитку всередині бактерій. Поверх рекуператора (6) використаний теплоізолюючий матеріал, який використовується для кращого зберігання тепла та додатково як ущільнювач. Очищення припливного та витяжного повітря здійснюється за допомогою щонайменше двох фільтрів (8), які забезпечують очистку свіжого повітря від пилу та комах та слугують захистом елементів установки (1) від засмічення. Фільтри (8) можуть бути оброблені антибактеріальним складом. Для нагнітання та витяжки повітря застосовується реверсивний осьовий вентилятор з EC двигуном (7). Завдяки використанню EC двигуна, вентилятор відрізняється низьким енергоспоживанням. При негативному зовнішньому впливі, наприклад поривах вітру, установка (1) обладнана з зовнішньої сторони ковпаком (3). Зовнішній ковпак (3) виконаний за спеціально розробленою конструкцією, що відводить витяжне повітря та конденсат, що утворюється усередині ковпака (3), від стіни дому. Ковпак (3) запобігає попаданню води та сторонніх речей в установку (1). Зсередини ковпак (3) покритий шаром шумоізолюючого матеріалу (не зображено). Конструкція ковпака (3) може бути також "лабіринтною", де повітряний потік декілька разів змінює направлення свого руху, це запобігає прямим попаданням вітру в канал. Ковпак (3) може бути виконаний як із алюмінію з полімерним покриттям, так і нержавіючої сталі з полімерним покриттям, або полімеру. Вентиляційна установка (1) обладнана кабелем живлення. Вентиляційна установка (1) працює наступним чином. Вентиляційна установка (1) підключається до загальної мережі живлення приміщення. Включення установки (1) може здійснюватись як за допомогою органів ручного управління сенсорної панелі (18), так і дистанційного пульта управління. Накладка (16) лицьової кришки (12) знаходиться у відкритому положенні. При включенні установки (1) органи ручного управління (18) або дистанційний пульт подають сигнал на повне відкриття жалюзі (15) та запуску роботи вентилятора з електродвигуном (7). Режими роботи установки (1) задаються споживачем. Установка (1) може працювати в режимі з рекуперацією тепла (реверсний режим), або в режимі тільки витяжки чи притоку. Конструкція установки (1) також дозволяє реалізувати режими пасивного припливу, нічний режим, режим контролю вологості, режим таймера та ін. Реверсний режим - при включенні режиму включається вентилятор з електродвигуном (7). 5 UA 122970 U 5 10 15 20 25 30 35 40 45 50 55 60 1. Забруднене тепле повітря витягується з приміщення та, проходячи через рекуператор (6), поступово його нагріває та зволожує, віддаючи при цьому до 90 % свого тепла. Через деякий час, коли рекуператор "нагрівся", установка (1) автоматично переключається в режим притоку повітря. 2. Свіже, але прохолодне повітря з вулиці, проходячи через рекуператор (6), зволожується та нагрівається до температури приміщення за рахунок накопиченого у ньому тепла. Коли рекуператор (6) холоне, вентилятор з електродвигуном (7) знову переключається в режим витяжки повітря та цикл повторюється. Тривалість процесів "притоку" та "витяжки" повітря, рівна між собою, по закінченні заданого часу формується сигнал у модулі електроніки (13) на зміну направлення обертів вентилятора (7), на приток або витяжку. Додатково, тривалість процесів "притоку" та "витяжки" повітря може регулюватись, в залежності від потреб споживача, тобто час притоку повітря може бути більший або менший за час витяжки повітря, і навпаки. Встановлення різних режимів задається як з дистанційного пульта керування, так і з органів ручного управління (18). При проходженні повітря через рекуператор (6), теплового витяжного, потім свіжого зовнішнього, відбувається теплообмін. Зовнішнє повітря попадає у приміщення частково нагрітим (влітку навпаки - частково охолодженим), за рахунок тепла (влітку-холоду), відібраного від повітря, що виводиться із приміщення. Процес теплообміну відбувається через теплопередавальну поверхню рекуператора (6) та потоки повітря не змішуються між собою. При включенні режиму пасивного притоку провітрювання здійснюється за рахунок природного повітрообміну через відкриті жалюзі (9) та декоративну накладку (16), причому реверсивний вентилятор з електродвигуном (7) не включається (ефект відкритого вікна). При включенні режиму притоку включається реверсивний вентилятор (7), направлення оберту вентилятора (7) задано так, що забезпечує подачу зовнішнього повітря через установку (1) в приміщення. При включенні режиму витяжки включається реверсивний вентилятор (7), направлення оберту вентилятора (7) задано так, що забезпечує видалення кімнатного повітря через установку (1) назовні. Реалізація в установці (1) режиму контролю вологості, здійснюється завдяки датчику вологості, де параметри вологості задаються споживачем. При режимі рекуперації, наприклад, при витяжці кімнатного повітря датчик вологості слідкує за параметрами вологості у приміщенні, а при притоку зовнішнього повітря у приміщення, датчик вологості слідкує за параметрами вологості назовні. Датчиком вологості безперервно порівнюються параметри вологості у кімнаті з заданими споживачем. Якщо параметри вологості в приміщенні нижчі від заданого то, від датчику вологості поступає сигнал на блок управління розташований в модулі електроніки (13), який передає сигнал на зменшення швидкості обертання вентилятора (7), для вирівнювання параметрів вологості до заданого, і навпаки, якщо параметри вологості в приміщенні вищі від заданого, то йде сигнал на збільшення швидкості обертання вентилятора (7), для вирівнювання параметрів. При вирівнюванні параметрів вологості у приміщенні до заданого, від датчика вологості надходить сигнал на блок управління, який розташований в модулі електроніки (13), та вентилятор (7) починає працювати на швидкості, яка була задана до цього. Як датчик вологості використовується датчик резистивного типу. Нічний режим роботи установки (1) задається споживачем. Датчик світла безперервно реагує на освітленість у приміщенні, де встановлена установка (1). Датчик світла примусово спрацьовує на темний час доби у приміщенні та передає сигнал в модулі електроніки (13), який передає сигнал на зменшення швидкості обертання вентилятора (3) до мінімальної швидкості, або виключенню установки, в залежності від вибраного споживачем режиму. Додаткова, завдяки реакції датчику світла на освітленість у приміщенні, органи управління (18), які підсвічуються днем, в темний же час доби зменшують свою яскравість підсвічування. В світлий час доби установка (1) працює в залежності від вибраного споживачем режиму. Як датчик світла використовується фототранзистор. Споживач може задавати різні швидкості оберту для вентилятора (7). При включенні режиму таймера, установка (1) починає працювати на максимальній швидкості вентилятора (7), заданий час. Заданий час може бути різним, наприклад, 3 або 8 годин. Корисна модель може бути використана для забезпечення повітрообміну як в одному приміщенні, так і в декількох окремих приміщеннях одночасно. Наприклад, при необхідності використання декількох установок здійснюється послідовне підключення ланцюгом живлення установок одна до одної. Підключення установок в мережу 6 UA 122970 U 5 10 15 20 25 30 35 40 45 50 55 60 може здійснюватися за допомогою будь якого дротового або бездротового зв'язку. Мережа може мати ланцюгову, розгалужену, паралельну або будь яку іншу структуру. Установка (1) також може управлятися за допомогою персонального комп'ютера, планшета, смартфона або іншого пристрою який має радіозв'язок або під'єднаний до мережі Інтернет. Установка (1) або мережа установок можуть мати зворотний зв'язок з клієнтським пристроєм (комп'ютер, планшет, смартфон) та повідомляти йому через проміжний сервер, який під'єднаний до інтернет, дані про мікроклімат (вологість, температуру, рівень забруднення повітря) в приміщенні, де знаходиться пристрій. Послідовне підключення установок одна до одної дозволяє реалізувати будь-який із названих режимів роботи та передбачає синхронне включення установок. Установки можуть працювати як в протифазні, наприклад, одна із установок працює на приток, в той момент, як інша на витяжку. При цьому управління, всіма підключеними одна до одної установками, здійснюється з однієї установки, так званої "Master", всі інші "Slave" установки, тобто ті, які підпорядковуються іншій установці. Споживач має змогу сам встановити, яка із установок може бути "Master" та в процесі експлуатації змінювати "Master"-установку на іншу, наприклад, яка знаходиться в іншому приміщенні, в залежності від потреб споживача. При аварійній ситуації в одній із установок, зупиняє роботу установки, в якій відбулася аварійна ситуація, а також зупиняє роботу всіх інших установок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Вентиляційна установка, яка містить зовнішній ковпак, внутрішній модуль, вентиляційний канал, який з'єднує внутрішнє середовище із зовнішнім середовищем, де зовнішній ковпак виходить до зовнішнього середовища, а внутрішній модуль до внутрішнього середовища, в якому розташовані реверсний вентилятор з електродвигуном, рекуператор, щонайменше один фільтр та шумоглушник, електричний модуль керування, який розташований у внутрішньому модулі, яка відрізняється тим, що вентиляційний канал додатково містить внутрішній корпус, в якому розташовані реверсний вентилятор з електродвигуном, рекуператор, щонайменше ще один, фільтр та який виконаний з можливістю від'єднання від вентиляційного каналу, причому вентилятор розташований зі сторони зовнішнього середовища, а рекуператор зі сторони внутрішнього середовища, а фільтри розташовані з обох кінцевих сторін внутрішнього корпусу. 2. Вентиляційна установка за п. 1, яка відрізняється тим, що поверх внутрішнього корпусу з кінцевих сторін в пазах встановлені ущільнювачі. 3. Вентиляційна установка за п. 1, яка відрізняється тим, що внутрішній корпус складається з окремих частин корпусу, які з'єднані між собою. 4. Вентиляційна установка за п. 1, яка відрізняється тим, що внутрішній корпус містить пристрій, для зручності від'єднання від вентиляційного каналу. 5. Вентиляційна установка за п. 1, яка відрізняється тим, що внутрішній корпус містить позиціонувачі, для зручного встановлення у вентиляційному каналі. 6. Вентиляційна установка за п. 1, яка відрізняється тим, що внутрішній корпус містить датчик температури, який підключений до електричного модуля керування, для послідовного контролю температури витяжного та припливного повітря. 7. Вентиляційна установка за п. 1, яка відрізняється тим, що у внутрішньому корпусі розташований озонуючий пристрій. 8. Вентиляційна установка за п. 1, яка відрізняється тим, що вентилятор, який встановлений у внутрішньому корпусі, встановлений на еластичному кільці, для демпфування власних коливань. 9. Вентиляційна установка за п. 1, яка відрізняється тим, що поверх рекуператора розташований теплоізолюючий матеріал. 10. Вентиляційна установка за п. 1, яка відрізняється тим, що внутрішній модуль містить корпус, який містить електричний модуль керування, встановлену на корпусі лицьову кришку, яка містить жалюзі та встановлену на лицьовій кришці декоративну накладку. 11. Вентиляційна установка за п. 10, яка відрізняється тим, що по бокових сторонах корпусу внутрішнього модуля виконані елементи-фіксатори, а по бокових сторонах лицьової кришки виконані отвори, які входять в зачеплення з елементами-фіксаторами корпусу. 12. Вентиляційна установка за п. 10, яка відрізняється тим, що декоративна накладка розташована на деякій відстані від лицьової кришки або щільно прилягає до лицьової кришки та виконана з можливістю від'єднання від лицьової кришки. 13. Вентиляційна установка за п. 10, яка відрізняється тим, що на корпусі внутрішнього модуля виконана сенсорна панель для ручного управління режимами роботи установки. 7 UA 122970 U 5 10 14. Вентиляційна установка за п. 1, яка відрізняється тим, що містить пульт дистанційного керування для управління режимами роботи установки. 15. Вентиляційна установка за п. 1, яка відрізняється тим, що містить датчик вологості повітря підключений до електричного модуля керування для регулювання швидкості потоку повітря для забезпечення заданих параметрів вологості в приміщенні, датчик світла підключений до електричного модуля керування для регулювання швидкості потоку повітря в залежності від освітлення в приміщенні. 16. Вентиляційна установка за п. 1, яка відрізняється тим, що електричний модуль керування містить вхідний термінал для підключення до електричної мережі та вихідний термінал для підключення ідентичної вентиляційної установки. 17. Вентиляційна установка за п. 1, яка відрізняється тим, що зовнішній ковпак виконаний спеціальної форми, яка забезпечує запобіганню попаданню дощової води усередину установки. 8 UA 122970 U 9 UA 122970 U 10 UA 122970 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
