Пристрій для моніторингу силових трансформаторів

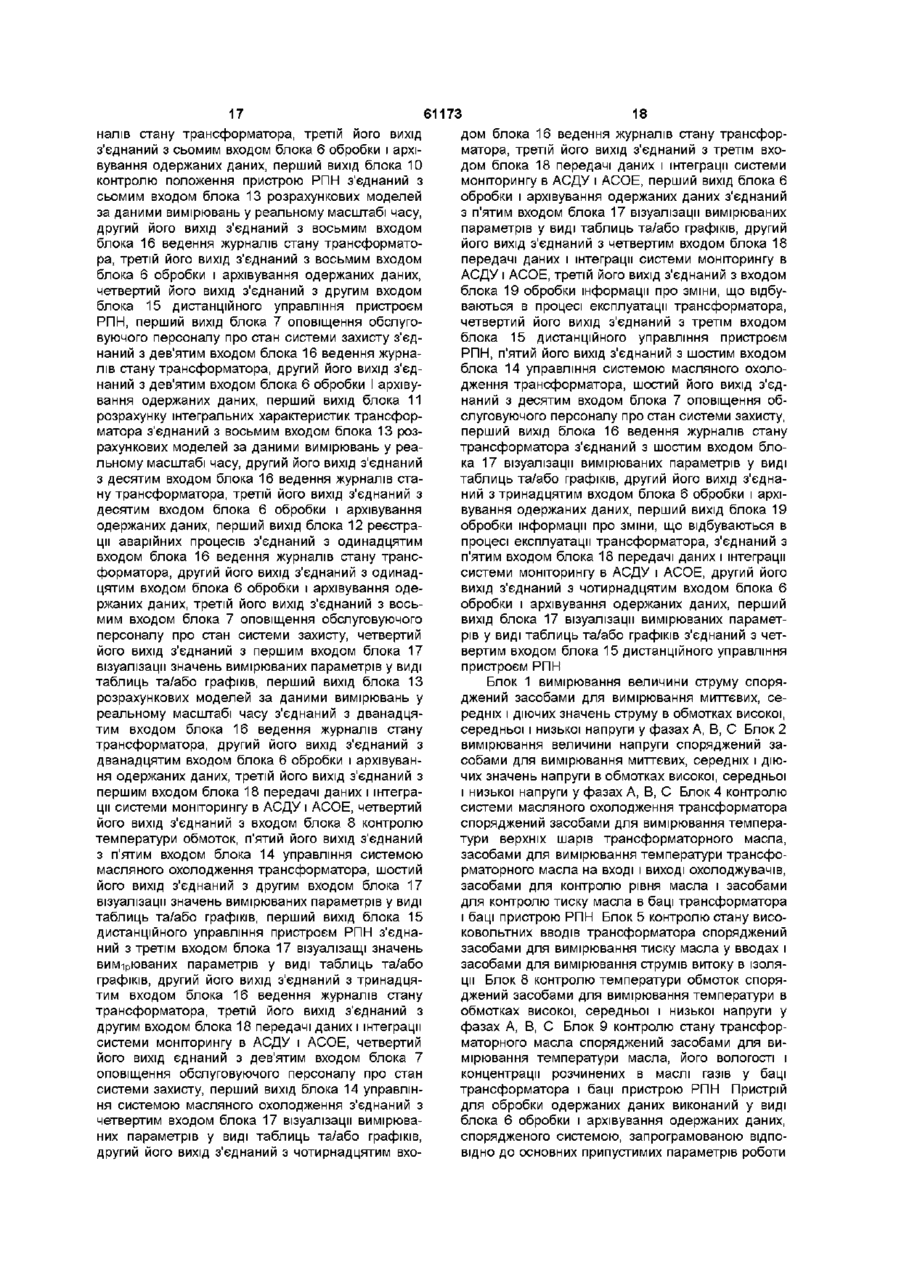

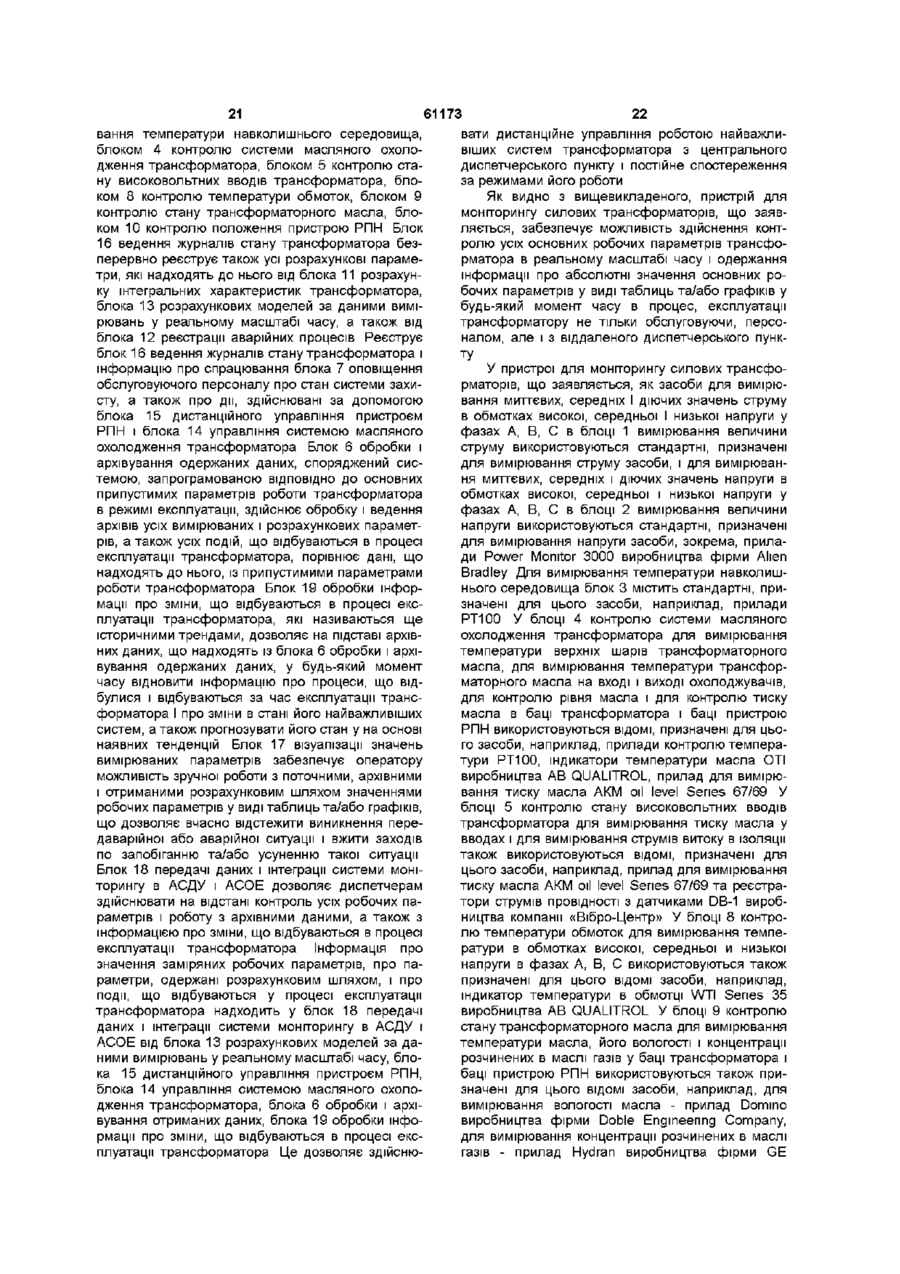

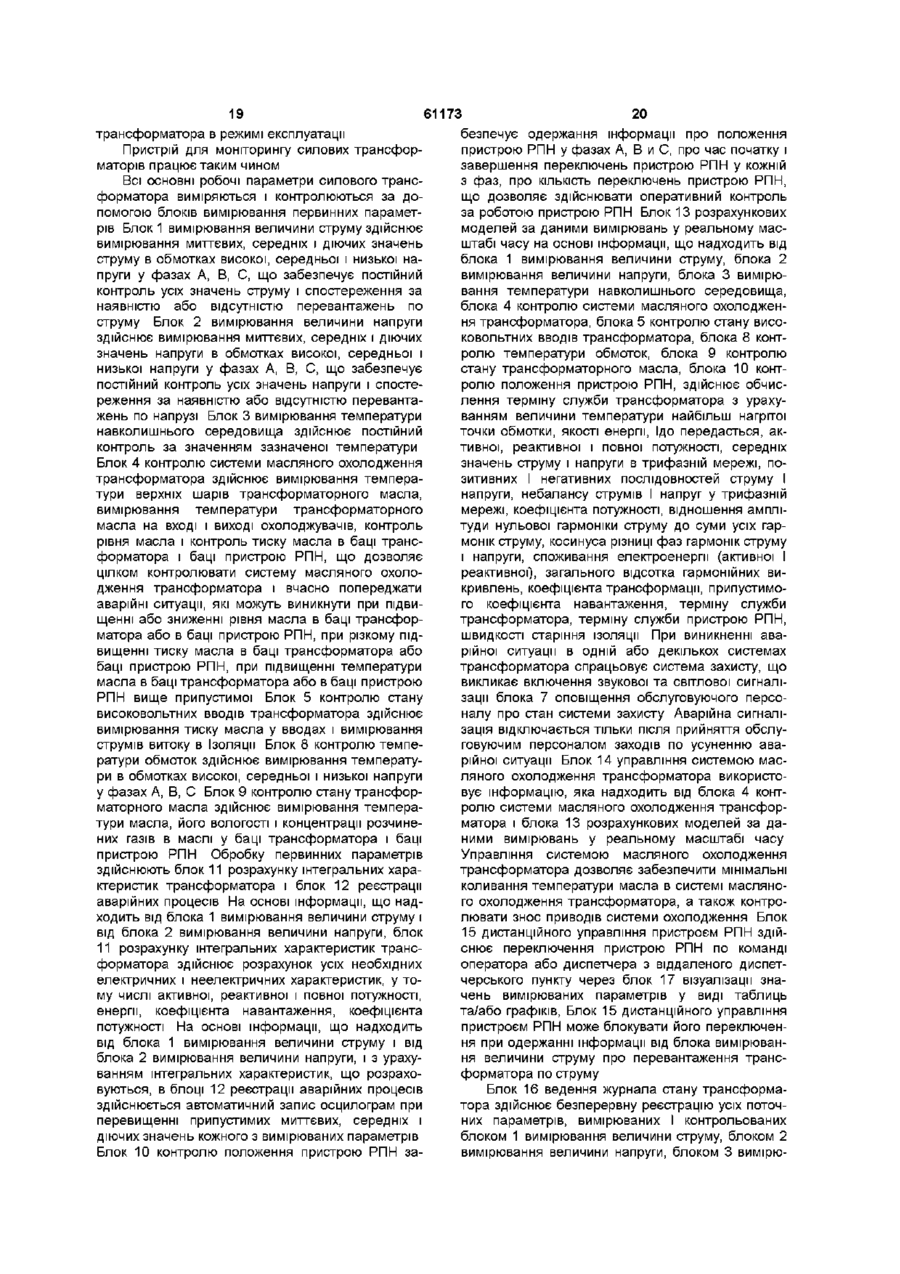

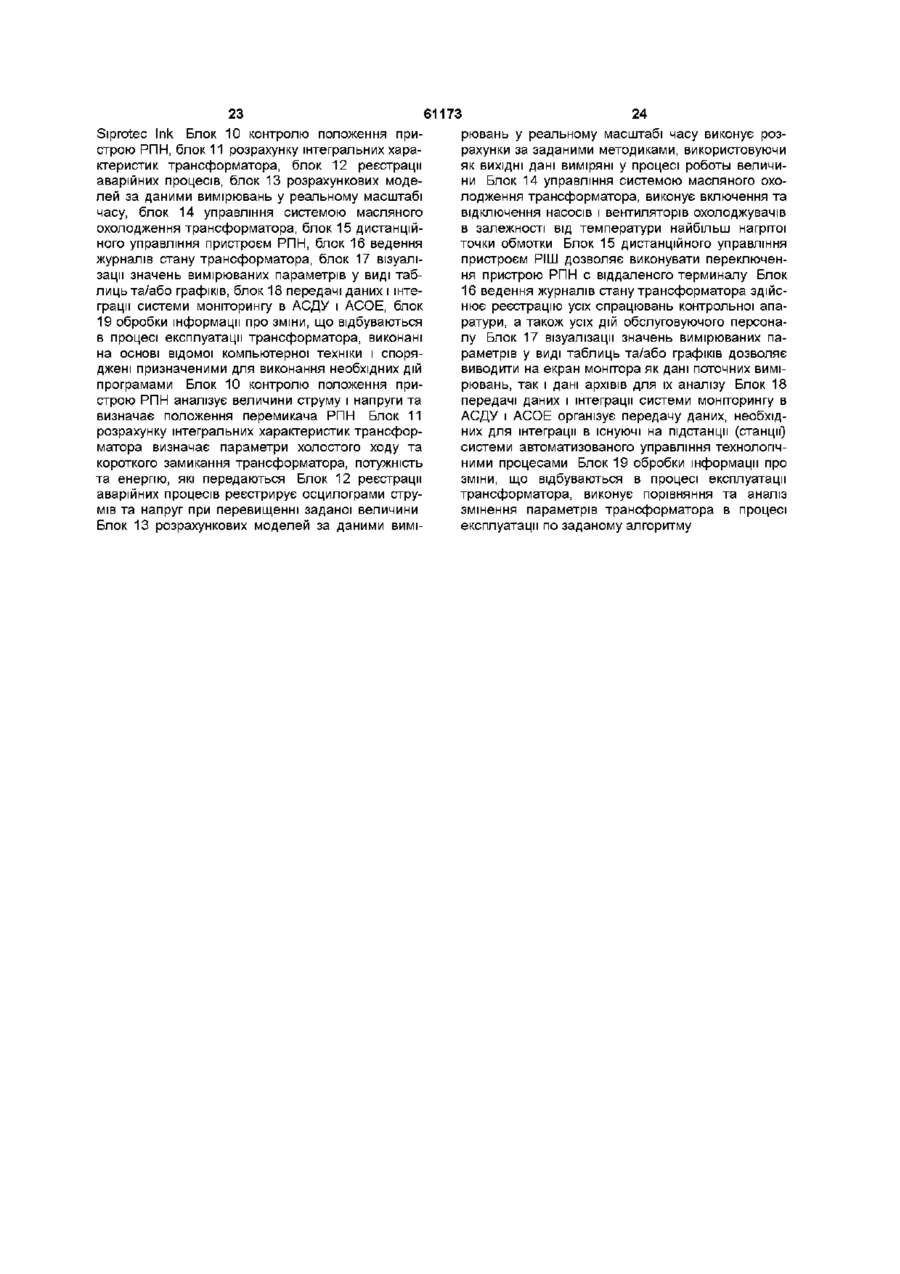

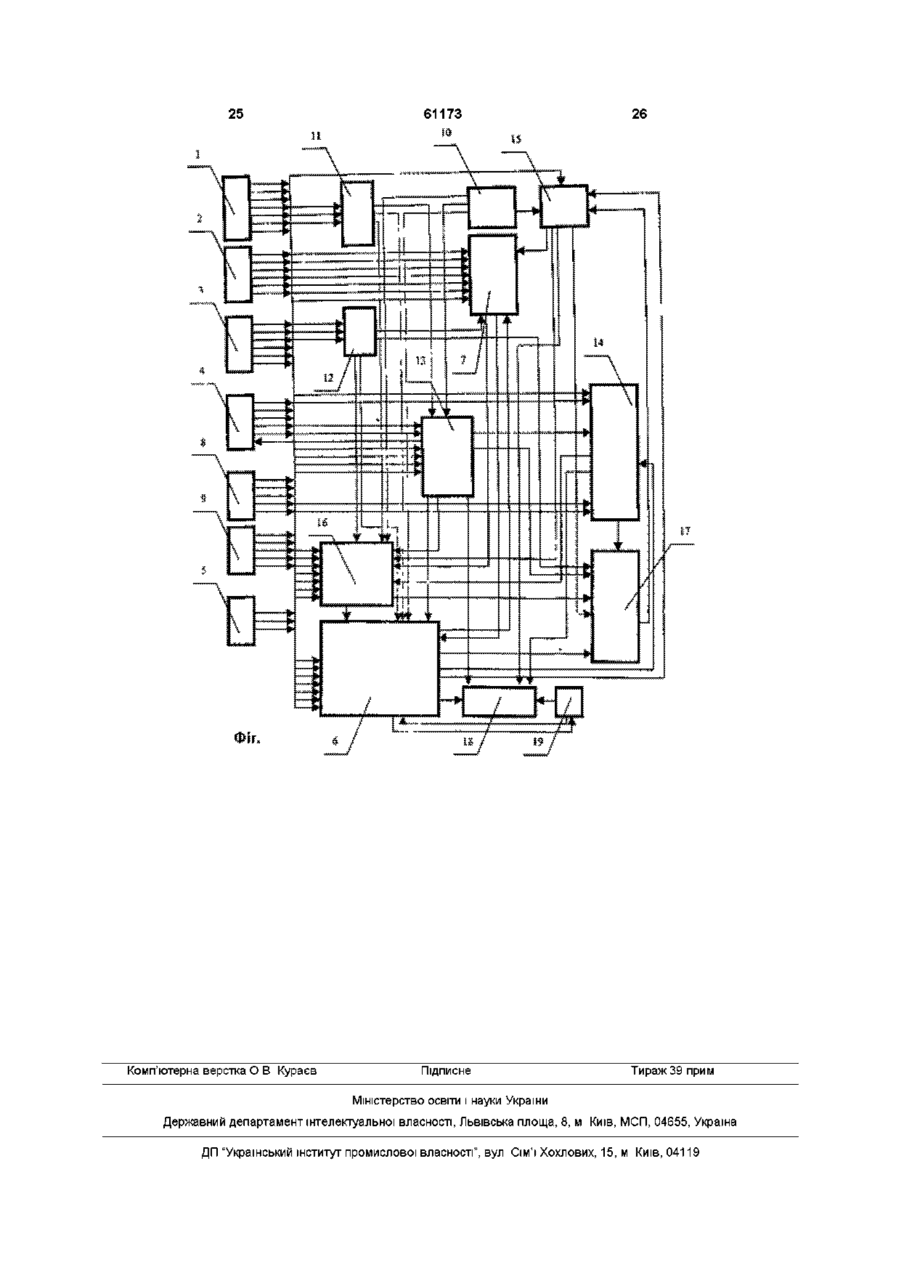

Пристрій для моніторингу силових трансформаторів, який включає блок вимірювання величини струму, що містить засоби для вимірювання значень струму в одній обмотці трансформатора, блок вимірювання величини напруги, блок вимірювання температури навколишнього середовища, блок контролю системи масляного охолодження трансформатора, що містить засоби для вимірювання температури верхніх шарів трансформаторного масла, блок контролю стану високовольтних вводів трансформатора, що містить засоби для вимірювання тиску масла у вводах, пристрій для обробки одержаних даних і блок оповіщення обслуговуючого персоналу про стан системи захисту, перший, другий, третій, четвертий і п'ятий входи якого з'єднані, ВІДПОВІДНО, З виходами блока вимірювання величини струму, блока вимірювання величини напруги, блока вимірювання температури навколишнього середовища, блока контролю системи масляного охолодження трансформатора і блока контролю тиску масла у високовольтних вводах трансформатора, який відрізняється тим, що він додатково містить блок контролю температури обмоток, блок контролю стану трансформаторного масла, блок контролю положення пристрою регулювання напруги під навантаженням (РПН), блок розрахунку інтегральних характеристик трансформатора, блок реєстрації аварійних процесів, блок розрахункових моделей за даними вимірювань у реальному масштабі часу, блок управління системою масляного охолодження трансформатора, блок дис танційного управління пристроєм РПН, блок ведення журналів стану трансформатора, блок візуалізацм значень вимірюваних параметрів у вигляді таблиць та/або графіків, блок передачі даних і інтеграції системи моніторингу в автоматизовану систему диспетчерського управління (АСДУ) і автоматизовану систему обліку електроенергії (АСОЕ), блок обробки інформації про зміни, що відбуваються в процесі експлуатації трансформатора, при цьому блок вимірювання величини струму споряджений засобами для вимірювання миттєвих, середніх і діючих значень струму в обмотках високої, середньої і низької напруги у фазах А, В, С, блок вимірювання величини напруги споряджений засобами для вимірювання миттєвих, середніх і діючих значень напруги в обмотках високої, середньої і низької напруги у фазах А, В, С, блок контролю системи масляного охолодження трансформатора додатково споряджений засобами для вимірювання температури трансформаторного масла на вході і виході охолоджувачів, засобами для контролю рівня масла і засобами для контролю тиску масла в баці трансформатора і баці пристрою РПН, блок контролю стану високовольтних вводів трансформатора додатково споряджений засобами для вимірювання струмів витоку в ізоляції, пристрій для обробки одержаних даних виконаний у вигляді блока обробки і архівування одержаних даних, спорядженого системою, запрограмованою ВІДПОВІДНО до основних припустимих параметрів роботи трансформатора в режимі експлуатації, причому перший вихід блока вимірювання величини струму з'єднаний з першим входом блока розрахунку інтегральних характеристик трансформатора, другий його вихід з'єднаний з першим входом блока реєстрації аварійних процесів, третій його вихід з'єднаний з першим входом блока розрахункових моделей за даними вимірювань у реальному масштабі часу, четвертий його вихід з'єднаний з першим входом блока обробки і архівування одержаних даних, п'ятий його вихід з'єднаний з першим входом блока ведення журналів стану трансформатора, шостий його вихід з'єднаний з першим входом блока оповіщення обслуговуючого персоналу про стан системи захисту, сьомий його вихід з'єднаний з першим входом блока дистанційного управління пристроєм РПН, О C O (О 61173 перший вихід блока вимірювання величини напруги зв'язаний з другим входом блока розрахунку інтегральних характеристик, другий його вихід зв'язаний з другим входом блока реєстрації аварійних процесів, третій його вихід з'єднаний з другим входом блока розрахункових моделей за даними вимірювань у реальному масштабі часу, четвертий його вихід з'єднаний з другим входом блока обробки і архівування одержаних даних, п'ятий його вихід з'єднаний з другим входом блока ведення журналів стану трансформатора, шостий його вихід з'єднаний із другим входом блока оповіщення обслуговуючого персоналу про стан системи захисту, перший вихід блока вимірювання температури навколишнього середовища з'єднаний з третім входом блока розрахункових моделей за даними вимірювань у реальному масштабі часу, другий його вихід з'єднаний з третім входом блока ведення журналів стану трансформатора, третій його вихід з'єднаний з третім входом блока обробки і архівування одержаних даних, четвертий його вихід з'єднаний з першим входом блока управління системою масляного охолодження трансформатора, п'ятий його вихід з'єднаний з третім входом блока оповіщення обслуговуючого персоналу про стан системи захисту, перший вихід блока контролю системи масляного охолодження трансформатора з'єднаний з четвертим входом блока розрахункових моделей за даними вимірювань у реальному масштабі часу, другий його вихід з'єднаний з четвертим входом блока ведення журналів стану трансформатора, третій його вихід з'єднаний з четвертим входом блока обробки і архівування одержаних даних, четвертий його вихід з'єднаний з другим входом блока управління системою масляного охолодження трансформатора, п'ятий його вихід з'єднаний з четвертим входом блока оповіщення обслуговуючого персоналу про стан системи захисту, перший вихід блока контролю температури обмоток з'єднаний з п'ятим входом блока розрахункових моделей за даними вимірювань у реальному масштабі часу, другий його вихід з'єднаний з п'ятим входом блока ведення журналів стану трансформатора, третій його вихід з'єднаний з п'ятим входом блока обробки і архівування одержаних даних, четвертий його вихід з'єднаний з третім входом блока управління системою масляного охолодження трансформатора, п'ятий його вихід з'єднаний з п'ятим входом блока оповіщення обслуговуючого персоналу про стан системи захисту, перший вихід блока контролю стану трансформаторного масла з'єднаний з шостим входом блока розрахункових моделей за даними вимірювань у реальному масштабі часу, другий його вихід з'єднаний з шостим входом блока ведення журналів стану трансформатора, третій його вихід з'єднаний з шостим входом блока обробки і архівування одержаних даних, четвертий його вихід з'єднаний з четвертим входом блока управління системою масляного охолодження трансформатора, п'ятий його вихід з'єднаний з шостим входом блока оповіщення обслуговуючого персоналу про стан системи захисту, перший вихід блока контролю стану високовольтних вводів трансформатора з'єднаний з сьомим входом блока оповіщення обслуговуючого персоналу про стан системи захисту, другий його вихід з'єднаний з сьомим входом блока ведення журналів стану трансформатора, третій його вихід з'єднаний з сьомим входом блока обробки і архівування одержаних даних, перший вихід блока контролю положення пристрою РПН з'єднаний з сьомим входом блока розрахункових моделей за даними вимірювань у реальному масштабі часу, другий його вихід з'єднаний з восьмим входом блока ведення журналів стану трансформатора, третій його вихід з'єднаний з восьмим входом блока обробки і архівування одержаних даних, четвертий його вихід з'єднаний з другим входом блока дистанційного управління пристроєм РПН, перший вихід блока оповіщення обслуговуючого персоналу про стан системи захисту з'єднаний з дев'ятим входом блока ведення журналів стану трансформатора, другий його вихід з'єднаний з дев'ятим входом блока обробки і архівування одержаних даних, перший вихід блока розрахунку інтегральних характеристик трансформатора з'єднаний з восьмим входом блока розрахункових моделей за даними вимірювань у реальному масштабі часу, другий його вихід з'єднаний з десятим входом блока ведення журналів стану трансформатора, третій його вихід з'єднаний з десятим входом блока обробки і архівування одержаних даних, перший вихід блока реєстрації аварійних процесів з'єднаний з одинадцятим входом блока ведення журналів стану трансформатора, другий його вихід з'єднаний з одинадцятим входом блока обробки і архівування одержаних даних, третій його вихід з'єднаний з восьмим входом блока оповіщення обслуговуючого персоналу про стан системи захисту, четвертий його вихід з'єднаний з першим входом блока візуалізацм значень вимірюваних параметрів у вигляді таблиць та/або графіків, перший вихід блока розрахункових моделей за даними вимірювань у реальному масштабі часу з'єднаний з дванадцятим входом блока ведення журналів стану трансформатора, другий його вихід з'єднаний з дванадцятим входом блока обробки і архівування одержаних даних, третій його вихід з'єднаний з першим входом блока передачі даних і інтеграції системи моніторингу в АСДУ і АСОЕ, четвертий його вихід з'єднаний з входом блока контролю температури обмоток, п'ятий його вихід з'єднаний з п'ятим входом блока управління системою масляного охолодження трансформатора, шостий його вихід з'єднаний з другим входом блока візуалізацм значень вимірюваних параметрів у вигляді таблиць та/або графіків, перший вихід блока дистанційного управління пристроєм РПН з'єднаний з третім входом блока візуалізацм значень вимірюваних параметрів у вигляді таблиць та/або графіків, другий його вихід з'єднаний з тринадцятим входом блока ведення журналів стану трансформатора, третій його вихід з'єднаний з другим входом блока передачі даних і інтеграції системи моніторингу в АСДУ і АСОЕ, четвертий його вихід з'єднаний з дев'ятим входом блока оповіщення обслуговуючого персоналу про стан системи захисту, перший вихід блока управління системою масляного охолодження з'єднаний з четвертим входом блока візуалізацм 61173 вимірюваних параметрів у вигляді таблиць та/або графіків, другий його вихід з'єднаний з чотирнадцятим входом блока ведення журналів стану трансформатора, третій його вихід з'єднаний з третім входом блока передачі даних і інтеграції системи моніторингу в АСДУ і АСОЕ, перший вихід блока обробки і архівування одержаних даних з'єднаний з п'ятим входом блока візуалізацм вимірюваних параметрів у вигляді таблиць та/або графіків, другий його вихід з'єднаний з четвертим входом блока передачі даних і інтеграції системи моніторингу в АСДУ і АСОЕ, третій його вихід з'єднаний з входом блока обробки інформації про зміни, що відбуваються в процесі експлуатації трансформатора, четвертий його вихід з'єднаний з третім входом блока дистанційного управління пристроєм РПН, п'ятий його вихід з'єднаний з шостим входом блока управління системою масляного охолодження трансформатора, шостий його вихід з'єднаний з десятим входом блока оповіщення обслуговуючого персоналу про стан системи захисту, перший вихід блока ведення журналів стану трансформатора з'єднаний з шостим входом блока візуалізацм вимірюваних параметрів у вигляді таблиць та/або графіків, другий його вихід з'єднаний з тринадцятим входом блока обробки і архівування одержаних даних, перший вихід блока обробки інформації про зміни, що відбуваються в процесі експлуатації трансформатора, з'єднаний з п'ятим входом блока передачі даних і інтеграції системи моніторингу в АСДУ і АСОЕ, другий його вихід з'єднаний з чотирнадцятим входом блока обробки і архівування одержаних даних, перший вихід блока візуалізацм значень вимірюваних параметрів у вигляді таблиць та/або графіків з'єднаний з четвертим входом блока дистанційного управління пристроєм РПН Винахід відноситься до області електротехніки і може бути використаний для контролю основних робочих параметрів трансформатора в реальному масштабі часу в процесі його експлуатації і управління його основними системами Найбільш близьким за технічною суттю і технічним результатом, що досягається, до пристрою для моніторингу силових трансформаторів, що заявляється, є пристрій для вимірювання спрацьовування силових трансформаторів (див патент України №34253, М к л 6 G01R 31/06, від 18 06 1999р. опубл 15 02 2001р.), який включає блок вимірювання величини струму, що містить засоби для вимірювання значень струму в одній обмотці трансформатора, блок вимірювання величини напруги, блок вимірювання температури навколишнього середовища, блок контролю системи масляного охолодження трансформатора, що містить засоби для вимірювання температури верхніх шарів трансформаторного масла, блок контролю стану високовольтних вводів трансформатора, що містить засоби для вимірювання тиску масла у вводах, пристрій для обробки одержаних даних і блок оповіщення обслуговуючого персоналу про стан системи захисту, перший, другий, третій, четвертий і п'ятий входи якого з'єднані, ВІДПОВІДНО, З виходами блока вимірювання величини струму, блока вимірювання величини напруги, блока вимірювання температури навколишнього середовища, блока контролю системи масляного охолодження трансформатора і блока контролю стану високовольтних вводів трансформатора вання значень напруги в електричній мережі блока вимірювання величини напруги Блок оповіщення обслуговуючого персоналу про стан системи захисту виконаний у виді індикаторів і засобів світлової чи звукової сигналізації Блок вимірювання величини струму через перетворювач струму в постійну напругу, суматор, функціональний перетворювач, компаратор, RSтригер, ЛОГІЧНІ елементи і лічильники імпульсів з'єднаний з першим входом блока оповіщення обслуговуючого персоналу про стан системи захисту Блок вимірювання величини напруги через перетворювач перемінної напруги в постійну напругу, пристрій вибірки-зберігання, функціональні перетворювачі, масштабуючі підсилювачі, суматори, блок множення, аналогово-цифровий перетворювач, регістри, цифрові компаратори і ЛОГІЧНІ елементи з'єднаний з другим входом блока оповіщення обслуговуючого персоналу про стан системи захисту Блок вимірювання температури навколишнього середовища через перетворювач температури в постійну напругу, суматор, масштабуючий підсилювач, блок множення, аналогово-цифровий перетворювач, суматори і регістри з'єднаний з третім входом блока оповіщення обслуговуючого персоналу про стан системи захисту Блок контролю системи масляного охолодження трансформатора через перетворювач температури в постійну напругу, а також суматор, RS-тригер, ЛОГІЧНІ ЛІЧИЛЬНИКИ, ЛІЧИЛЬНИКИ імпульсів, компаратор з'єднаний з четвертим входом блока оповіщення обслуговуючого персоналу про стан системи захисту Блок контролю стану високовольтних вводів трансформатора через перетворювач тиску в постійну напругу, а також суматор, RS-тригер, ЛОГІЧНІ ЛІЧИЛЬНИКИ, ЛІЧИЛЬНИКИ імпульсів, компаратор з'єднаний з п'ятим входом блока оповіщення обслуговуючого персоналу про стан системи захисту Пристрій містить також блоки завдання ресурсу Блок вимірювання величини струму містить засоби для вимірювання значень струму в ланцюзі однієї вторинної обмотки, а блок вимірювання величини напруги містить засоби для вимірювання значень напруги в електричній мережі Пристрій для обробки одержаних даних виконаний у виді пристрою вибірки-зберігання, перший вхід якого через перетворювач перемінної напруги в постійну напругу з'єднаний з виходом засобу для вимірю Відомий пристрій не забезпечує можливості 61173 здійснення контролю усіх основних робочих параметрів трансформатора в реальному масштабі часу і одержання інформації про абсолютні значення основних робочих параметрів у виді таблиць та/або графіків у будь-який момент часу в процесі експлуатації трансформатора Це обумовлюється тим, що за допомогою відомого пристрою можна вимірювати і контролювати лише обмежену КІЛЬКІСТЬ робочих параметрів, а саме значення струму в одній вторинній обмотці трансформатора, значення напруги в електричній мережі, значення температури верхніх шарів трансформаторного масла і величину тиску масла у високовольтному вводі трансформатора, чого недостатньо для того, щоб контролювати і оцінювати стан обмоток і таких важливих систем силового трансформатора, як система масляного охолодження, пристрій РПН та інших систем Лише посередньо, шляхом виконання складних розрахунків, можна приблизно судити про стан обмоток і трансформаторного масла, однак достовірні дані про їхній стан одержати неможливо При використанні відомого пристрою неможливо контролювати положення пристрою РПН, (РПН - пристрій регулювання напруги під навантаженням) і КІЛЬКІСТЬ його переключень Сигнали, що надходять у регістри у виді цифрових кодів, далі надходять у блоки завдання ресурсу і порівнюються з записаними в них цифровими кодами, У залежності від результатів порівняння цифрові компаратори, що одержують інформацію про це, видають сигнал логічної одиниці, якщо значення цифрових кодів, що надходять від регістрів, перевищують чи дорівнюють цифровим кодам, записаним у блоки завдання ресурсу, після чого включаються індикатори і сигнал надходить у ланцюг сигналізації блока оповіщення обслуговуючого персоналу про стан системи захисту Відсутність системи архівування результатів вимірювання не дозволяє аналізувати змінення основних робочих параметрів трансформатора в часі, що робить неможливим здійснення діагностики стану трансформатора, відсутність блоків управління не дозволяє виконувати управління роботою найважливіших систем трансформатора через автоматизовану систему диспетчерського управління (АСДУ) і включення в автоматизовану систему обліку електроенергії (АСУЕ), В основу винаходу поставлена задача удосконалити пристрій для моніторингу силових трансформаторів шляхом уведення нових конструктивних елементів, нових зв'язків МІЖ конструктивними елементами, нового виконання конструктивних елементів, що забезпечить можливість здійснення контролю усіх основних робочих параметрів трансформатора в реальному масштабі часу і одержання інформації про абсолютні значення основних робочих параметрів у виді таблиць та/або графіків у будь-який момент часу в процесі експлуатації Поставлена задача вирішується тим, що в пристрої для моніторингу силових трансформаторів, який включає блок вимірювання величини струму, що містить засоби для вимірювання значень струму в одній обмотці трансформатора, блок вимірювання величини напруги, блок вимірювання температури навколишнього середовища, 8 блок контролю системи масляного охолодження трансформатора, що містить засоби для вимірювання температури верхніх шарів трансформаторного масла, блок контролю стану високовольтних вводів трансформатора, що містить засоби для вимірювання тиску масла у вводах, пристрій для обробки одержаних даних і блок оповіщення обслуговуючого персоналу про стан системи захисту, перший, другий, третій, четвертий і п'ятий входи якого з'єднані, ВІДПОВІДНО, З виходами блока вимірювання величини струму, блока вимірювання величини напруги, блока вимірювання температури навколишнього середовища, блока контролю системи масляного охолодження трансформатора І блока контролю стану високовольтних вводів трансформатора, ВІДПОВІДНО ДО винаходу, новим є те, що він додатково містить блок контролю температури обмоток, блок контролю стану трансформаторного масла, блок контролю положення пристрою РПН, блок розрахунку інтегральних характеристик трансформатора, блок реєстрації аварійних процесів, блок розрахункових моделей за даними вимірювань у реальному масштабі часу, блок управління системою масляного охолодження трансформатора, блок дистанційного управління пристроєм РПН, блок ведення журналів стану трансформатора, блок візуалізацм вимірюваних параметрів у виді таблиць та/або графіків, блок передачі даних і інтеграції системи моніторингу в АСДУ і АСОЕ, блок обробки інформації про зміни, що відбуваються в процесі експлуатації трансформатора, при цьому блок вимірювання величини струму споряджений засобами для вимірювання миттєвих, середніх і діючих значень струму в обмотках високої, середньої і низької напруги у фазах А, В, С, блок вимірювання величини напруги споряджений засобами для вимірювання миттєвих, середніх і діючих значень напруги в обмотках високої, середньої і низької напруги у фазах А, В, С, блок контролю системи масляного охолодження трансформатора додатково споряджений засобами для вимірювання температури трансформаторного масла на вході і виході охолоджувачів, засобами для контролю рівня масла і засобами для контролю тиску масла в баці трансформатора і баці пристрою РПН, блок контролю стану високовольтних вводів трансформатора додатково споряджений засобами для вимірювання струмів витоку в ізоляції, пристрій для обробки одержаних даних виконаний у виді блока обробки і архівування одержаних даних, спорядженого системою, запрограмованою ВІДПОВІДНО ДО ОСНОВНИХ припус тимих параметрів роботи трансформатора в режимі експлуатації, причому перший вихід блока вимірювання величини струму з'єднаний з першим входом блока розрахунку інтегральних характеристик трансформатора, другий його вихід з'єднаний з першим входом блока реєстрації аварійних процесів, третій його вихід з'єднаний з першим входом блока розрахункових моделей за даними вимірювань у реальному масштабі часу, четвертий його вихід з'єднаний з першим входом блока обробки і архівування одержаних даних, п'ятий його вихід з'єднаний з першим входом блока ведення журналів стану трансформатора, шостий його вихід з'єднаний з першим входом блока оповіщення 61173 обслуговуючого персоналу про стан системи захисту, сьомий його вихід з'єднаний з першим входом блока дистанційного управління пристроєм РПН, перший вихід блока вимірювання величини напруги зв'язаний з другим входом блока розрахунку інтегральних характеристик, другий його вихід зв'язаний з другим входом блока реєстрації аварійних процесів, третій його вихід з'єднаний з другим входом блока розрахункових моделей за даними вимірювань у реальному масштабі часу, четвертий його вихід з'єднаний з другим входом блока обробки і архівування одержаних даних, п'ятий його вихід з'єднаний з другим входом блока ведення журналів стану трансформатора, шостий його вихід з'єднаний з другим входом блока оповіщення обслуговуючого персоналу про стан системи захисту, перший вихід блока вимірювання температури навколишнього середовища з'єднаний з третім входом блока розрахункових моделей за даними вимірювань у реальному масштабі часу, другий його вихід з'єднаний з третім входом блока ведення журналів стану трансформатора, третій його вихід з'єднаний з третім входом блока обробки і архівування одержаних даних, четвертий його вихід з'єднаний з першим входом блока управління системою масляного охолодження трансформатора, п'ятий його вихід з'єднаний з третім входом блока оповіщення обслуговуючого персоналу про стан системи захисту, перший вихід блока контролю системи масляного охолодження трансформатора з'єднаний з четвертим входом блока розрахункових моделей за даними вимірювань у реальному масштабі часу, другий його вихід з'єднаний з четвертим входом блока ведення журналів стану трансформатора, третій його вихід з'єднаний з четвертим входом блока обробки і архівування одержаних даних, четвертий його вихід з'єднаний з другим входом блока управління системою масляного охолодження трансформатора, п'ятий його вихід з'єднаний з четвертим входом блока оповіщення обслуговуючого персоналу про стан системи захисту, перший вихід блока контролю температури обмоток з'єднаний з п'ятим входом блока розрахункових моделей за даними вимірювань у реальному масштабі часу, другий його вихід з'єднаний з п'ятим входом блока ведення журналів стану трансформатора, третій його вихід з'єднаний з п'ятим входом блока обробки і архівування одержаних даних, четвертий його вихід з'єднаний з третім входом блока управління системою масляного охолодження трансформатора, п'ятий його вихід з'єднаний з п'ятим входом блока оповіщення обслуговуючого персоналу про стан системи захисту, перший вихід блока контролю стану трансформаторного масла з'єднаний з шостим входом блока розрахункових моделей за даними вимірювань у реальному масштабі часу, другий його вихід з'єднаний з шостим входом блока ведення журналів стану трансформатора, третій його вихід з'єднаний з шостим входом блока обробки і архівування одержаних даних, четвертий його вихід з'єднаний з четвертим входом блока управління системою масляного охолодження трансформатора, п'ятий його вихід з'єднаний з шостим входом блока оповіщення обслуговуючого персоналу про стан системи захисту, перший вихід 10 блока контролю стану високовольтних вводів трансформатора з'єднаний з сьомим входом блока оповіщення обслуговуючого персоналу про стан системи захисту, другий його вихід з'єднаний з сьомим входом блока ведення журналів стану трансформатора, третій його вихід з'єднаний з сьомим входом блока обробки і архівування одержаних даних, перший вихід блока контролю положення пристрою РПН з'єднаний з сьомим входом блока розрахункових моделей за даними вимірювань у реальному масштабі часу, другий його вихід з'єднаний з восьмим входом блока ведення журналів стану трансформатора, третій його вихід з'єднаний з восьмим входом блока обробки і архівування одержаних даних, четвертий його вихід з'єднаний з другим входом блока дистанційного управління пристроєм РПН, перший вихід блока оповіщення обслуговуючого персоналу про стан системи захисту з'єднаний з дев'ятим входом блока ведення журналів стану трансформатора, другий його вихід з'єднаний з дев'ятим входом блока обробки і архівування одержаних даних, перший вихід блока розрахунку інтегральних характеристик трансформатора з'єднаний з восьмим входом блока розрахункових моделей за даними вимірювань у реальному масштабі часу, другий його вихід з'єднаний з десятим входом блока ведення журналів стану трансформатора, третій його вихід з'єднаний з десятим входом блока обробки і архівування одержаних даних, перший вихід блока реєстрації аварійних процесів з'єднаний з одинадцятим входом блока ведення журналів стану трансформатора, другий його вихід з'єднаний з одинадцятим входом блока обробки і архівування одержаних даних, третій його вихід з'єднаний з восьмим входом блока оповіщення обслуговуючого персоналу про стан системи захисту, четвертий його вихід з'єднаний з першим входом блока візуалізацм вимірюваних параметрів у виді таблиць та/або графіків, перший вихід блока розрахункових моделей за даними вимірювань у реальному масштабі часу з'єднаний з дванадцятим входом блока ведення журналів стану трансформатора, другий його вихід з'єднаний з дванадцятим входом блока обробки і архівування одержаних даних, третій його вихід з'єднаний з першим входом блока передачі даних і інтеграції системи моніторингу в АСДУ і АСОЕ, четвертий його вихід з'єднаний з входом блока контролю температури обмоток, п'ятий його вихід з'єднаний з п'ятим входом блока управління системою масляного охолодження трансформатора, шостий його вихід з'єднаний з другим входом блока візуалізацм вимірюваних параметрів у виді таблиць та/або графіків, перший вихід блока дистанційного управління пристроєм РПН з'єднаний з третім входом блока візуалізацм значень вимірюваних параметрів у виді таблиць та/або графіків, другий його вихід з'єднаний з тринадцятим входом блока ведення журналів стану трансформатора, третій його вихід з'єднаний з другим входом блока передачі даних і інтеграції системи моніторингу в АСДУ і АСОЕ, четвертий його вихід з'єднаний з дев'ятим входом блока оповіщення обслуговуючого персоналу про стан системи захисту, перший вихід блока управління системою масляного охолодження з'єднаний з четве 12 11 61173 ртим входом блока візуалізацм вимірюваних параператури трансформаторного масла на вході і метрів у виді таблиць та/або графіків, другий його виході охолоджувачів, засобами для контролю вихід з'єднаний з чотирнадцятим входом блока рівня масла і засобами для контролю тиску масла ведення журналів стану трансформатора, третій в баці трансформатора і баці пристрою РПН, і вийого вихід з'єднаний з третім входом блока переконання пристрою для обробки одержаних даних у дачі даних і інтеграції системи моніторингу в АСДУ виді блока обробки і архівування одержаних даі АСОЕ, перший вихід блока обробки і архівування них, спорядженого системою, запрограмованою одержаних даних з'єднаний з ппятим входом блока ВІДПОВІДНО до основних припустимих параметрів візуалізацм вимірюваних параметрів у виді таброботи трансформатора в режимі експлуатації, у лиць та/або графіків, другий його вихід з'єднаний з сукупності з відомими ознаками і при наявності між четвертим входом блока передачі даних і інтеграблоками зв'язків, ЩО заявляються пропонованим ції системи моніторингу в АСДУ і АСОЕ, третій винаходом, забезпечує можливість здійснення його вихід з'єднаний з входом блока обробки інконтролю усіх основних робочих параметрів формації про зміни, що відбуваються в процесі трансформатора в реальному масштабі часу і експлуатації трансформатора, четвертий його виодержання інформації про абсолютні значення хід з'єднаний з третім входом блока дистанційного основних робочих параметрів в виді таблиць управління пристроєм РПН, п'ятий його вихід з'єдта/або графіків в будь-який момент часу в процесі наний з шостим входом блока управління систеексплуатації трансформатора, дозволяє аналізумою масляного охолодження трансформатора, вати змінення параметрів трансформатора в прошостий його вихід з'єднаний з десятим входом цесе! зксплуатацм для попередньої оцінки неспраблока оповіщення обслуговуючого персоналу про вностей, які розвиваються стан системи захисту, перший вихід блока ведення Блок контролю температури обмоток забезпежурналів стану трансформатора з'єднаний з шосчує одержання інформації про поточні значення і тим входом блока візуалізаци вимірюваних парапро всі зміни температури в обмотках високої, семетрів у виді таблиць та/або графіків, другий його редньої і низької напруги у фазах А, В и С у будьвихід з'єднаний з тринадцятим входом блока обякий момент часу Блок контролю стану трансфоробки і архівування одержаних даних, перший вирматорного масла містить засоби вимірювання, хід блока обробки Інформації про зміни, що відбущо забезпечують одержання інформації про темваються в процесі експлуатації трансформатора, пературу масла, його вологість і про концентрацію з'єднаний з п'ятим входом блока передачі даних І розчинених у маслі газів у баці трансформатора і інтеграції системи моніторингу в АСДУ І АСОЕ, баці пристрою РПН Блок контролю положення другий його вихід єднаний з чотирнадцятим вхопристрою РПН забезпечує одержання інформації дом блока обробки і архівування одержаних дапро положення пристрою РПН у фазах А, В и С, них, перший вихід блока візуалізацм вимірюваних про час початку і завершення переключень припараметрів у виді таблиць та/або графіків з'єднастрою РПН у кожній з фаз, про КІЛЬКІСТЬ переклюний з четвертим входом блока дистанційного чень пристрою РПН, що дозволяє здійснювати управління пристроєм РПН оперативний контроль за роботою пристрою РПН Блок вимірювання величини струму, споряджений Причинно-наслідковий зв'язок між сукупністю засобами для вимірювання миттєвих, середніх і суттєвих ознак винаходу і технічним результатом, діючих значень струму в обмотках високої, середщо досягається, полягає у такому ньої і низької напруги у фазах А, В, С, і блок виміДодаткове введення в пристрій для моніторинрювання величини напруги, споряджений засобагу силових трансформаторів блока контролю темми для вимірювання миттєвих, середніх і діючих ператури обмоток, блока контролю стану трансзначень напруги в обмотках високої, середньої і форматорного масла, блока контролю положення низької напруги у фазах А, В, С, забезпечують мопристрою РПН, блока розрахунку інтегральних жливість контролю усіх значень струму і напруги І характеристик трансформатора, блока реєстрації спостереження за наявністю або відсутністю переаварійних процесів, блока розрахункових моделей вантажень по струму і напрузі Інформація від блоза даними вимірювань у реальному масштабі часу, ка вимірювання величини струму і від блока виміблока управління системою масляного охолорювання величини напруги надходить у блок редження трансформатора, блока дистанційного єстрації аварійних процесів, де відбувається м обуправління пристроєм РПН, блока ведення журнаробка, спрямована на виявлення перевищення лів стану трансформатора, блока візуалізацм виміприпустимих миттєвих, середніх І діючих значень рюваних параметрів у виді таблиць та/або графікожного з вимірюваних параметрів, і побудова за ків, блока передачі даних і інтеграції системи монірезультатами обробки осцилограм Інформація від торингу в АСДУ і АСОЕ, блока обробки інформації блока вимірювання величини струму і від блока про зміни, що відбуваються в процесі експлуатації вимірювання величини напруги надходить також у трансформатора, а також додаткове спорядженя блок розрахунку інтегральних характеристик блока вимірювання величини струму засобами для трансформатора, який на основі отриманої інфорвимірювання миттєвих, середніх і діючих значень мації здійснює розрахунок усіх необхідних електструму в обмотках високої, середньої і низької наричних і неелектричних характеристик, у тому чиспруги у фазах А, В, С, блока вимірювання величилі активної, реактивної і повної потужності, енергії, ни напруги засобами для вимірювання миттєвих, коефіцієнта навантаження, коефіцієнта потужноссередніх і діючих значень напруги в обмотках виті За рахунок того, що блок контролю системи сокої, середньої і низької напруги в фазах А, В, С, масляного охолодження трансформатора додатблока контролю системи масляного охолодження ково споряджений засобами для вимірювання тетрансформатора засобами для вимірювання тем 14 13 61173 мператури трансформаторного масла на вході і строю РПН по команді оператора або диспетчера виході охолоджувачів, засобами для контролю з віддаленого диспетчерського пункту через блок рівня масла і засобами для контролю тиску масла візуалізацм значень вимірюваних параметрів у виді в баці трансформатора і баці пристрою РПН, затаблиць та/або графіків Блок дистанційного безпечується можливість повністю контролювати управління пристроєм РПН може блокувати його систему масляного охолодження трансформатора, переключення при одержанні інформації від блока що дозволяє вчасно попереджати аварійні ситуавимірювання величини струму про перевантаженції, які можуть виникнути при підвищенні або зниня трансформатора по струму женні рівня масла в баці трансформатора або в Блок ведення журналів стану трансформатора баці пристрою РПН, при різкому підвищенні тиску здійснює безперервну реєстрацію усіх аварійних масла в баці трансформатора або в баці пристрою сигналів, які надходять від блока вимірювання веРПН, при підвищенні температури масла в баці личини струму, блока вимірювання величини натрансформатора або в баці пристрою РПН вище пруги, блока вимірювання температури навколишприпустимої Блок контролю стану високовольтних нього середовища, блока контролю системи масвводів трансформатора дозволяє контролювати ляного охолодження трансформатора, блока конне тільки тиск масла у високовольтних вводах, але тролю стану високовольтних вводів трансформаі струми витоків, що протікають через ІЗОЛЯЦІЮ тора, блока контролю температури обмоток, блока Дані, одержані при контролі і вимірах блоком виміконтролю стану трансформаторного масла, блока рювання величини струму, блоком вимірювання контролю положення пристрою РПН Блок ведення величини напруги, блоком вимірювання темперажурналів стану трансформатора беперервно ретури навколишнього середовища, блоком контроєструє також усі розрахункові параметри, які надлю системи масляного охолодження трансформаходять у нього від блока розрахунку інтегральних тора, блоком контролю стану високовольтних ввохарактеристик трансформатора, блока розрахундів трансформатора, блоком контролю температукових моделей за даними вимірювань у реальному ри обмоток, блоком контролю стану трансформамасштабі часу, а також від блока реєстрації аваторного масла, блоком контролю положення прирійних процесів Блок ведення журналів стану строю РПН, безперервно надходять у блок розратрансформатора реєструє усю інформацію про хункових моделей за даними вимірювань у реальспрацювання блока оповіщення обслуговуючого ному масштабі часу і служать для обчислювання персоналу про стан системи захисту, а також про величини температури найбільш нагрітої точки дії, які здійснюються за допомогою блока дистанобмотки, якості енергії, що передасться, активної, ційного управління пристроєм РПН і блока управреактивної і повної потужності, середніх значень ління системою масляного охолодження трансфоструму і напруги в трифазній мережі, позитивних і рматора, а також всі дії оперативного персоналу негативних послідовностей струму і напруги, неОбробку і ведення архівів усіх вимірюваних і розбалансу струмів і напруг у трифазній мережі, коерахункових параметрів, а також усіх подій, що відфіцієнта потужності, відношення амплітуди нульобуваються в процесі експлуатації трансформатової гармоніки струму до суми усіх гармонік струму, ра, здійснює блок обробки і архівування одержакосинуса різниці фаз гармонік струму і напруги, них даних, споряджений системою, запрограмоваспоживання електроенергії (активної та реактивною відповідаю до основних припустимих параменої), загального відсотка гармонійних викривлень, трів роботи трансформатора в режимі експлуатакоефіцієнта трансформації, припустимого коефіціції, який порівнює дані, що надходять до нього, із єнта навантаження, терміну служби трансформаприпустимими параметрами роботи трансформатора, терміну служби пристрою РПН, швидкості тора, Блок обробки Інформації про зміни, що відстаріння ізоляції При виникненні аварійної ситуабуваються в процесі експлуатації трансформатоції в одній або декількох системах трансформатора, які називаються ще історичними трендами, ра спрацьовує система захисту, що викликає дозволяє на підставі архівних даних, що надховключення звукової та світлової сигналізації блока дять із блока обробки і архівування одержаних оповіщення обслуговуючого персоналу про стан даних, у будь-який момент часу відновити інфорсистеми захисту Аварійна сигналізація відключамацію про процеси, які відбулися і відбуваються за ється тільки після прийняття обслуговуючим перчас експлуатації трансформатора і про зміни в соналом заходів по усуненню аварійної ситуації стані його найважливіших систем, а також прогнозувати його стан на основі наявних тенденцій Блок візуалізацм значень вимірюваних параметрів Пристрій, для моніторингу силових трансфорзабезпечує оператору можливість зручної роботи з маторів, що заявляється, забезпечує автоматичне поточними, архівними і отриманими розрахункота дистанційне управління системою масляного вим шляхом значеннями робочих параметрів у охолодження трансформатора і пристроєм РПН виді таблиць та/або графіків, що дозволяє вчасно При управлінні системою масляного охолодження відстежити виникнення псредаварийної або аватрансформатора використовується інформація, рійної ситуації і вжити заходи по запобіганню що надходить від блока контролю системи маслята/або усуненню такої ситуації Блок передачі даного охолодження трансформатора і блока розраних і інтеграції системи моніторингу, в АСДУ і хункових моделей за даними вимірювань у реальАСОЕ дозволяє диспетчерам здійснювати контному масштабі часу Це дозволяє забезпечити роль усіх робочих параметрів і роботу з архівними мінімальні коливання температури масла в сисданими, а також з інформацією про зміни, що відтемі масляного охолодження трансформатора, а буваються в процесі експлуатації трансформатотакож контролювати знос приводів системи охолора, на відстані Інформація про значення вимірядження Блок дистанційного управління пристроєм РПН дозволяє здійснювати переключення при 16 15 61173 них робочих параметрів, про параметри, одержані ний з другим входом блока 12 реєстрації аварійних розрахунковим шляхом, і про події, які відбуваютьпроцесів, третій його вихід з'єднаний з другим вхося у процесі експлуатації трансформатора надходом блока 13 розрахункових моделей за даними дить до блока передачі даних і інтеграції системи вимірювань у реальному масштабі часу, четвертий моніторингу в АСДУ і АСОЕ від блока розрахункойого вихід з'єднаний з другим входом блока 6 обвих моделей за даними вимірювань у реальному робки і архівування одержаних даних, п'ятий його масштабі часу, блока дистанційного управління вихід з'єднаний з другим входом блока 16 ведення пристроєм РПН, блока управління системою масжурналів стану трансформатора, шостий його виляного охолодження трансформатора, блока обхід з'єднаний з другим входом блока 7 оповіщення робки і архівування отриманих даних, блока оброобслуговуючого персоналу про стан системи захибки інформації про зміни, що відбуваються в просту, перший вихід блока 3 вимірювання темперацесі експлуатації трансформатора Це дозволяє тури навколишнього середовища з'єднаний з трездійснювати дистанційне управління роботою найтім входом блока 13 розрахункових моделей за важливіших систем трансформатора з центральданими вимірювань у реальному масштабі часу, ного диспетчерського пункту і постійне спостередругий його вихід з'єднаний з третім входом блока ження за режимами його роботи 16 ведення журналів стану трансформатора, третій його вихід з'єднаний з третім входом блока 6 Пристрій для моніторингу силових трансфоробробки і архівування одержаних даних, четвертий маторів пояснюється кресленням, на якому привейого вихід з'єднаний з першим входом блока 14 дена блок-схема пристрою, що заявляється управління системою масляного охолодження Пристрій для моніторингу силових трансфортрансформатора, п'ятий його вихід з'єднаний з маторів містить блок 1 вимірювання величини третім входом блока 7 оповіщення обслуговуючого струму, блок 2 вимірювання величини напруги, персоналу про стан системи захисту, перший вихід блок 3 вимірювання температури навколишнього блока 4 контролю системи масляного охолодженсередовища, блок 4 контролю системи масляного ня трансформатора з'єднаний з четвертим входом охолодження трансформатора, блок 5 контролю блока 13 розрахункових моделей за даними вимістану високовольтних вводів трансформатора, рювань у реальному масштабі часу, другий його блок 6 обробки і архівування одержаних даних, вихід з'єднаний з четвертим входом блока 16 веспоряджений системою, запрограмованою ВІДПОдення журналів стану трансформатора, третій йоВІДНО до основних припустимих параметрів роботи го вихід з'єднаний з четвертим входом блока 6 трансформатора в режимі експлуатації, блок 7 обробки і архівування одержаних даних, четвертий оповіщення обслуговуючого персоналу про стан його вихід з'єднаний з другим входом блока 14 системи захисту, блок 8 контролю температури управління системою масляного охолодження обмоток, блок 9 контролю стану трансформатортрансформатора, п'ятий його вихід з'єднаний з ного масла, блок 10 контролю положення причетвертим входом блока 7 оповіщення обслуговустрою РПН, блок 11 розрахунку інтегральних хараючого персоналу про стан системи захисту, перктеристик трансформатора, блок 12 реєстрації ший вихід блока 8 контролю температури обмоток аварійних процесів, блок 13 розрахункових модез'єднаний з п'ятим входом блока 13 розрахункових лей за даними вимірювань у реальному масштабі моделей за даними вимірювань у реальному масчасу, блок 14 управління системою масляного штабі часу, другий його вихід з'єднаний з п'ятим охолодження трансформатора, блок 15 дистанційвходом блока 16 ведення журналів стану трансного управління пристроєм РПН, блок 16 ведення форматора, третій його вихід з'єднаний з п'ятим журналів стану трансформатора, блок 17 візуалівходом блока 6 обробки і архівування одержаних зацм значень вимірюваних параметрів у виді табданих, четвертий його вихід з'єднаний з третім лиць та/або графіків, блок 18 передачі даних і інтевходом блока 14 управління системою масляного грації системи моніторингу в АСДУ і АСОЕ, блок охолодження трансформатора, п'ятий його вихід 19 обробки інформації про зміни, що відбуваються з'єднаний з п'ятим входом блока 7 оповіщення в процесі експлуатації трансформатора Перший обслуговуючого персоналу про стан системи захивихід блока 1 вимірювання величини струму з'єдсту, перший вихід блока 9 контролю стану транснаний з першим входом блока 11 розрахунку інтеформаторного масла з'єднаний з шостим входом гральних характеристик трансформатора, другий блока 13 розрахункових моделей за даними вимійого вихід з'єднаний з першим входом блока 12 рювань у реальному масштабі часу, другий його реєстрації аварійних процесів, третій його вихід вихід з'єднаний з шостим входом блока 16 веденз'єднаний з першим входом блока 13 розрахунконя журналів стану трансформатора, третій його вих моделей за даними вимірювань у реальному вихід з'єднаний з шостим входом блока 6 обробки масштабі часу, четвертий його вихід з'єднаний з й архівування одержаних даних, четвертий його першим входом блока 6 обробки і архівування вихід з'єднаний з четвертим входом блока 14 одержаних даних, п'ятий його вихід з'єднаний з управління системою масляного охолодження першим входом блока 16 ведення журналів стану трансформатора, п'ятий його вихід з'єднаний з трансформатора, шостий його вихід з'єднаний з шостим входом блока 7 оповіщення обслуговуючопершим входом блока 7 оповіщення обслуговуюго персоналу про стан системи захисту, перший чого персоналу про стан системи захисту, сьомий вихід блока 5 контролю стану високовольтних його вихід з'єднаний з першим входом блока 15 вводів трансформатора з'єднаний з сьомим входистанційного управління пристроєм РПН, перший дом блока 7 оповіщення обслуговуючого персонавихід блока 2 вимірювання величини напруги зв'ялу про стан системи захисту, другий його вихід заний з другим входом блока 11 розрахунку Інтегз'єднаний з сьомим входом блока 16 ведення журральних характеристик, другий його вихід зв'яза 18 17 61173 налів стану трансформатора, третій його вихід дом блока 16 ведення журналів стану трансфорз'єднаний з сьомим входом блока 6 обробки і архіматора, третій його вихід з'єднаний з третім вховування одержаних даних, перший вихід блока 10 дом блока 18 передачі даних і інтеграції системи контролю положення пристрою РПН з'єднаний з моніторингу в АСДУ і АСОЕ, перший вихід блока 6 сьомим входом блока 13 розрахункових моделей обробки і архівування одержаних даних з'єднаний за даними вимірювань у реальному масштабі часу, з п'ятим входом блока 17 візуалізацм вимірюваних другий його вихід з'єднаний з восьмим входом параметрів у виді таблиць та/або графіків, другий блока 16 ведення журналів стану трансформатойого вихід з'єднаний з четвертим входом блока 18 ра, третій його вихід з'єднаний з восьмим входом передачі даних і інтеграції системи моніторингу в блока 6 обробки і архівування одержаних даних, АСДУ і АСОЕ, третій його вихід з'єднаний з входом четвертий його вихід з'єднаний з другим входом блока 19 обробки інформації про зміни, що відбублока 15 дистанційного управління пристроєм ваються в процесі експлуатації трансформатора, РПН, перший вихід блока 7 оповіщення обслугочетвертий його вихід з'єднаний з третім входом вуючого персоналу про стан системи захисту з'єдблока 15 дистанційного управління пристроєм наний з дев'ятим входом блока 16 ведення журнаРПН, п'ятий його вихід з'єднаний з шостим входом лів стану трансформатора, другий його вихід з'єдблока 14 управління системою масляного охолонаний з дев'ятим входом блока 6 обробки І архівудження трансформатора, шостий його вихід з'єдвання одержаних даних, перший вихід блока 11 наний з десятим входом блока 7 оповіщення оброзрахунку інтегральних характеристик трансфорслуговуючого персоналу про стан системи захисту, матора з'єднаний з восьмим входом блока 13 розперший вихід блока 16 ведення журналів стану рахункових моделей за даними вимірювань у реатрансформатора з'єднаний з шостим входом блольному масштабі часу, другий його вихід з'єднаний ка 17 візуалізацм вимірюваних параметрів у виді з десятим входом блока 16 ведення журналів статаблиць та/або графіків, другий його вихід з'єднану трансформатора, третій його вихід з'єднаний з ний з тринадцятим входом блока 6 обробки і архідесятим входом блока 6 обробки і архівування вування одержаних даних, перший вихід блока 19 одержаних даних, перший вихід блока 12 реєстраобробки інформації про зміни, що відбуваються в ції аварійних процесів з'єднаний з одинадцятим процесі експлуатації трансформатора, з'єднаний з входом блока 16 ведення журналів стану трансп'ятим входом блока 18 передачі даних і інтеграції форматора, другий його вихід з'єднаний з одинадсистеми моніторингу в АСДУ і АСОЕ, другий його цятим входом блока 6 обробки і архівування одевихід з'єднаний з чотирнадцятим входом блока 6 ржаних даних, третій його вихід з'єднаний з восьобробки і архівування одержаних даних, перший мим входом блока 7 оповіщення обслуговуючого вихід блока 17 візуалізацм вимірюваних параметперсоналу про стан системи захисту, четвертий рів у виді таблиць та/або графіків з'єднаний з четйого вихід з'єднаний з першим входом блока 17 вертим входом блока 15 дистанційного управління візуалізацм значень вимірюваних параметрів у виді пристроєм РПН таблиць та/або графіків, перший вихід блока 13 Блок 1 вимірювання величини струму спорярозрахункових моделей за даними вимірювань у джений засобами для вимірювання миттєвих, сереальному масштабі часу з'єднаний здванадцяредніх і діючих значень струму в обмотках високої, тим входом блока 16 ведення журналів стану середньої і низької напруги у фазах А, В, С Блок 2 трансформатора, другий його вихід з'єднаний з вимірювання величини напруги споряджений задванадцятим входом блока 6 обробки і архівувансобами для вимірювання миттєвих, середніх і діюня одержаних даних, третій його вихід з'єднаний з чих значень напруги в обмотках високої, середньої першим входом блока 18 передачі даних і інтеграі низької напруги у фазах А, В, С Блок 4 контролю ції системи моніторингу в АСДУ і АСОЕ, четвертий системи масляного охолодження трансформатора його вихід з'єднаний з входом блока 8 контролю споряджений засобами для вимірювання температемператури обмоток, п'ятий його вихід з'єднаний тури верхніх шарів трансформаторного масла, з п'ятим входом блока 14 управління системою засобами для вимірювання температури трансфомасляного охолодження трансформатора, шостий рматорного масла на вході і виході охолоджувачів, його вихід з'єднаний з другим входом блока 17 засобами для контролю рівня масла і засобами візуалізацм значень вимірюваних параметрів у виді для контролю тиску масла в баці трансформатора таблиць та/або графіків, перший вихід блока 15 і баці пристрою РПН Блок 5 контролю стану висодистанційного управління пристроєм РПН з'єднаковольтних вводів трансформатора споряджений ний з третім входом блока 17 візуалізащі значень засобами для вимірювання тиску масла у вводах і вимірюваних параметрів у виді таблиць та/або засобами для вимірювання струмів витоку в ізоляграфіків, другий його вихід з'єднаний з тринадцяції Блок 8 контролю температури обмоток спорятим входом блока 16 ведення журналів стану джений засобами для вимірювання температури в трансформатора, третій його вихід з'єднаний з обмотках високої, середньої і низької напруги у другим входом блока 18 передачі даних і інтеграції фазах А, В, С Блок 9 контролю стану трансфорсистеми моніторингу в АСДУ і АСОЕ, четвертий маторного масла споряджений засобами для вийого вихід єднаний з дев'ятим входом блока 7 мірювання температури масла, його вологості і оповіщення обслуговуючого персоналу про стан концентрації розчинених в маслі газів у баці системи захисту, перший вихід блока 14 управлінтрансформатора і баці пристрою РПН Пристрій ня системою масляного охолодження з'єднаний з для обробки одержаних даних виконаний у виді четвертим входом блока 17 візуалізацм вимірюваблока 6 обробки і архівування одержаних даних, них параметрів у виді таблиць та/або графіків, спорядженого системою, запрограмованою ВІДПОдругий його вихід з'єднаний з чотирнадцятим вхоВІДНО до основних припустимих параметрів роботи 20 19 61173 трансформатора в режимі експлуатації безпечує одержання інформації про положення пристрою РПН у фазах А, В и С, про час початку і Пристрій для моніторингу силових трансфорзавершення переключень пристрою РПН у кожній маторів працює таким чином з фаз, про КІЛЬКІСТЬ переключень пристрою РПН, Всі ОСНОВНІ робочі параметри силового трансщо дозволяє здійснювати оперативний контроль форматора виміряються і контролюються за доза роботою пристрою РПН Блок 13 розрахункових помогою блоків вимірювання первинних параметмоделей за даними вимірювань у реальному масрів Блок 1 вимірювання величини струму здійснює штабі часу на основі інформації, що надходить від вимірювання миттєвих, середніх і діючих значень блока 1 вимірювання величини струму, блока 2 струму в обмотках високої, середньої і низької навимірювання величини напруги, блока 3 вимірюпруги у фазах А, В, С, що забезпечує постійний вання температури навколишнього середовища, контроль усіх значень струму і спостереження за блока 4 контролю системи масляного охолодженнаявністю або відсутністю перевантажень по ня трансформатора, блока 5 контролю стану висоструму Блок 2 вимірювання величини напруги ковольтних вводів трансформатора, блока 8 контздійснює вимірювання миттєвих, середніх і діючих ролю температури обмоток, блока 9 контролю значень напруги в обмотках високої, середньої і стану трансформаторного масла, блока 10 контнизької напруги у фазах А, В, С, що забезпечує ролю положення пристрою РПН, здійснює обчиспостійний контроль усіх значень напруги і спостелення терміну служби трансформатора з урахуреження за наявністю або відсутністю перевантаванням величини температури найбільш нагрітої жень по напрузі Блок 3 вимірювання температури точки обмотки, якості енергії, Ідо передасться, акнавколишнього середовища здійснює постійний тивної, реактивної і повної потужності, середніх контроль за значенням зазначеної температури значень струму і напруги в трифазній мережі, поБлок 4 контролю системи масляного охолодження зитивних І негативних послідовностей струму І трансформатора здійснює вимірювання темперанапруги, небалансу струмів І напруг у трифазній тури верхніх шарів трансформаторного масла, мережі, коефіцієнта потужності, відношення амплівимірювання температури трансформаторного туди нульової гармоніки струму до суми усіх гармасла на вході і виході охолоджувачів, контроль монік струму, косинуса різниці фаз гармонік струму рівня масла і контроль тиску масла в баці трансі напруги, споживання електроенергії (активної І форматора і баці пристрою РПН, що дозволяє реактивної), загального відсотка гармонійних вицілком контролювати систему масляного охолокривлень, коефіцієнта трансформації, припустимодження трансформатора і вчасно попереджати го коефіцієнта навантаження, терміну служби аварійні ситуації, які можуть виникнути при підвитрансформатора, терміну служби пристрою РПН, щенні або зниженні рівня масла в баці трансфоршвидкості старіння ізоляції При виникненні аваматора або в баці пристрою РПН, при різкому підрійної ситуації в одній або декількох системах вищенні тиску масла в баці трансформатора або трансформатора спрацьовує система захисту, що баці пристрою РПН, при підвищенні температури викликає включення звукової та світлової сигналімасла в баці трансформатора або в баці пристрою зації блока 7 оповіщення обслуговуючого персоРПН вище припустимої Блок 5 контролю стану налу про стан системи захисту Аварійна сигналівисоковольтних вводів трансформатора здійснює зація відключається тільки після прийняття обслувимірювання тиску масла у вводах і вимірювання говуючим персоналом заходів по усуненню аваструмів витоку в Ізоляції Блок 8 контролю темперійної ситуації Блок 14 управління системою масратури обмоток здійснює вимірювання температуляного охолодження трансформатора використори в обмотках високої, середньої і низької напруги вує інформацію, яка надходить від блока 4 конту фазах А, В, С Блок 9 контролю стану трансфорролю системи масляного охолодження трансформаторного масла здійснює вимірювання темпераматора і блока 13 розрахункових моделей за датури масла, його вологості і концентрації розчиненими вимірювань у реальному масштабі часу них газів в маслі у баці трансформатора і баці Управління системою масляного охолодження пристрою РПН Обробку первинних параметрів трансформатора дозволяє забезпечити мінімальні здійснюють блок 11 розрахунку інтегральних хараколивання температури масла в системі масляноктеристик трансформатора і блок 12 реєстрації го охолодження трансформатора, а також контроаварійних процесів На основі інформації, що надлювати знос приводів системи охолодження Блок ходить від блока 1 вимірювання величини струму і 15 дистанційного управління пристроєм РПН здійвід блока 2 вимірювання величини напруги, блок снює переключення пристрою РПН по команді 11 розрахунку інтегральних характеристик трансоператора або диспетчера з віддаленого диспетформатора здійснює розрахунок усіх необхідних черського пункту через блок 17 візуалізаци знаелектричних і неелектричних характеристик, у точень вимірюваних параметрів у виді таблиць му числі активної, реактивної і повної потужності, та/або графіків, Блок 15 дистанційного управління енергії, коефіцієнта навантаження, коефіцієнта пристроєм РПН може блокувати його переключенпотужності На основі інформації, що надходить ня при одержанні інформації від блока вимірюванвід блока 1 вимірювання величини струму і від ня величини струму про перевантаження трансблока 2 вимірювання величини напруги, і з урахуформатора по струму ванням інтегральних характеристик, що розраховуються, в блоці 12 реєстрації аварійних процесів здійснюється автоматичний запис осцилограм при Блок 16 ведення журнала стану трансформаперевищенні припустимих миттєвих, середніх і тора здійснює безперервну реєстрацію усіх поточдіючих значень кожного з вимірюваних параметрів них параметрів, вимірюваних І контрольованих Блок 10 контролю положення пристрою РПН заблоком 1 вимірювання величини струму, блоком 2 вимірювання величини напруги, блоком 3 вимірю 22 21 61173 вання температури навколишнього середовища, вати дистанційне управління роботою найважлиблоком 4 контролю системи масляного охоловіших систем трансформатора з центрального дження трансформатора,блоком 5 контролю стадиспетчерського пункту і постійне спостереження ну високовольтних вводів трансформатора, блоза режимами його роботи ком 8 контролю температури обмоток, блоком 9 Як видно з вищевикладеного, пристрій для контролю стану трансформаторного масла, бломоніторингу силових трансформаторів, що заявком 10 контролю положення пристрою РПН Блок ляється, забезпечує можливість здійснення конт16 ведення журналів стану трансформатора безролю усіх основних робочих параметрів трансфоперервно реєструє також усі розрахункові парамерматора в реальному масштабі часу і одержання три, які надходять до нього від блока 11 розрахунінформації про абсолютні значення основних року інтегральних характеристик трансформатора, бочих параметрів у виді таблиць та/або графіків у блока 13 розрахункових моделей за даними вимібудь-який момент часу в процес, експлуатації рювань у реальному масштабі часу, а також від трансформатору не тільки обслуговуючи, персоблока 12 реєстрації аварійних процесів Реєструє налом, але і з віддаленого диспетчерського пункблок 16 ведення журналів стану трансформатора і ту інформацію про спрацювання блока 7 оповіщення У пристрої для моніторингу силових трансфообслуговуючого персоналу про стан системи захирматорів, що заявляється, як засоби для вимірюсту, а також про дії, здійснювані за допомогою вання миттєвих, середніх І діючих значень струму блока 15 дистанційного управління пристроєм в обмотках високої, середньої І низької напруги у РПН і блока 14 управління системою масляного фазах А, В, С в блоці 1 вимірювання величини охолодження трансформатора Блок 6 обробки і струму використовуються стандартні, призначені архівування одержаних даних, споряджений сисдля вимірювання струму засоби, і для вимірювантемою, запрограмованою ВІДПОВІДНО ДО ОСНОВНИХ ня миттєвих, середніх і діючих значень напруги в припустимих параметрів роботи трансформатора обмотках високої, середньої і низької напруги у в режимі експлуатації, здійснює обробку і ведення фазах А, В, С в блоці 2 вимірювання величини архівів усіх вимірюваних і розрахункових параметнапруги використовуються стандартні, призначені рів, а також усіх подій, що відбуваються в процесі для вимірювання напруги засоби, зокрема, прилаексплуатації трансформатора, порівнює дані, що ди Power Monitor 3000 виробництва фірми Alien надходять до нього, із припустимими параметрами Bradley Для вимірювання температури навколишроботи трансформатора Блок 19 обробки інфорнього середовища блок 3 містить стандартні, примації про зміни, що відбуваються в процесі ексзначені для цього засоби, наприклад, прилади плуатації трансформатора, які називаються ще РТ100 У блоці 4 контролю системи масляного історичними трендами, дозволяє на підставі архівохолодження трансформатора для вимірювання них даних, що надходять із блока 6 обробки і архітемператури верхніх шарів трансформаторного вування одержаних даних, у будь-який момент масла, для вимірювання температури трансфорчасу відновити інформацію про процеси, що відматорного масла на вході і виході охолоджувачів, булися і відбуваються за час експлуатації трансдля контролю рівня масла і для контролю тиску форматора І про зміни в стані його найважливіших масла в баці трансформатора і баці пристрою систем, а також прогнозувати його стан у на основі РПН використовуються ВІДОМІ, призначені для цьонаявних тенденцій Блок 17 візуапізацм значень го засоби, наприклад, прилади контролю темперавимірюваних параметрів забезпечує оператору тури РТ100, індикатори температури масла ОТІ можливість зручної роботи з поточними, архівними виробництва АВ QUALITROL, прилад для вимірюі отриманими розрахунковим шляхом значеннями вання тиску масла АКМ oil level Series 67/69 У робочих параметрів у виді таблиць та/або графіків, блоці 5 контролю стану високовольтних вводів що дозволяє вчасно відстежити виникнення перетрансформатора для вимірювання тиску масла у даварійної або аварійної ситуації і вжити заходів вводах і для вимірювання струмів витоку в ізоляції по запобіганню та/або усуненню такої ситуації також використовуються ВІДОМІ, призначені для Блок 18 передачі даних і інтеграції системи моніцього засоби, наприклад, прилад для вимірювання торингу в АСДУ і АСОЕ дозволяє диспетчерам тиску масла АКМ oil level Series 67/69 та реєстраздійснювати на відстані контроль усіх робочих патори струмів провідності з датчиками DB-1 виробраметрів і роботу з архівними даними, а також з ництва компанії «Вібро-Центр» У блоці 8 контроінформацією про зміни, що відбуваються в процесі лю температури обмоток для вимірювання темпеексплуатації трансформатора Інформація про ратури в обмотках високої, середньої и низької значення заміряних робочих параметрів, про панапруги в фазах А, В, С використовуються також раметри, одержані розрахунковим шляхом, і про призначені для цього ВІДОМІ засоби, наприклад, події, що відбуваються у процесі експлуатації індикатор температури в обмотці WTI Series 35 трансформатора надходить у блок 18 передачі виробництва АВ QUALITROL У блоці 9 контролю даних і інтеграції системи моніторингу в АСДУ і стану трансформаторного масла для вимірювання АСОЕ від блока 13 розрахункових моделей за датемператури масла, його вологості і концентрації ними вимірювань у реальному масштабі часу, блорозчинених в маслі газів у баці трансформатора і ка 15 дистанційного управління пристроєм РПН, баці пристрою РПН використовуються також приблока 14 управління системою масляного охолозначені для цього ВІДОМІ засоби, наприклад, для дження трансформатора, блока 6 обробки і архівимірювання вологості масла - прилад Domino вування отриманих даних, блока 19 обробки інфовиробництва фірми Doble Engineering Company, рмації про зміни, що відбуваються в процесі ексдля вимірювання концентрації розчинених в маслі плуатації трансформатора Це дозволяє здійснюгазів - прилад Hydran виробництва фірми GE 24 23 61173 Siprotec Ink Блок 10 контролю положення прирювань у реальному масштабі часу виконує розстрою РПН, блок 11 розрахунку інтегральних харарахунки за заданими методиками, використовуючи ктеристик трансформатора, блок 12 реєстрації як ВИХІДНІ дані виміряні у процесі роботы величиаварійних процесів, блок 13 розрахункових модени Блок 14 управління системою масляного охолей за даними вимірювань у реальному масштабі лодження трансформатора, виконує включення та часу, блок 14 управління системою масляного відключення насосів і вентиляторів охолоджувачів охолодження трансформатора, блок 15 дистанційв залежності від температури найбільш нагрітої ного управління пристроєм РПН, блок 16 ведення точки обмотки Блок 15 дистанційного управління журналів стану трансформатора, блок 17 візуаліпристроєм РІШ дозволяє виконувати переключензацм значень вимірюваних параметрів у виді табня пристрою РПН с віддаленого терминалу Блок лиць та/або графіків, блок 18 передачі даних і інте16 ведення журналів стану трансформатора здійсграції системи моніторингу в АСДУ і АСОЕ, блок нює реєстрацію усіх спрацювань контрольної апа19 обробки інформації про зміни, що відбуваються ратури, а також усіх дій обслуговуючого персонав процесі експлуатації трансформатора, виконані лу Блок 17 візуалізацм значень вимірюваних пана основі відомої компьютерної техніки і споряраметрів у виді таблиць та/або графіків дозволяє джені призначеними для виконання необхідних дій виводити на екран монітора як дані поточних виміпрограмами Блок 10 контролю положення прирювань, так і дані архівів для їх аналізу Блок 18 строю РПН аналізує величини струму і напруги та передачі даних і інтеграції системи моніторингу в визначає положення перемикача РПН Блок 11 АСДУ і АСОЕ організує передачу даних, необхідрозрахунку інтегральних характеристик трансфорних для інтеграції в існуючі на підстанції (станції) матора визначає параметри холостого ходу та системи автоматизованого управління технологічкороткого замикання трансформатора, потужність ними процесами Блок 19 обробки інформації про та енергію, які передаються Блок 12 реєстрації зміни, що відбуваються в процесі експлуатації аварійних процесів реєстрирує осцилограми струтрансформатора, виконує порівняння та аналіз мів та напруг при перевищенні заданої величини змінення параметрів трансформатора в процесі Блок 13 розрахункових моделей за даними виміексплуатації по заданому алгоритму 25 Комп'ютерна верстка О В Кураєв 61173 26 Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
