Агрегат грунтообробний причіпний

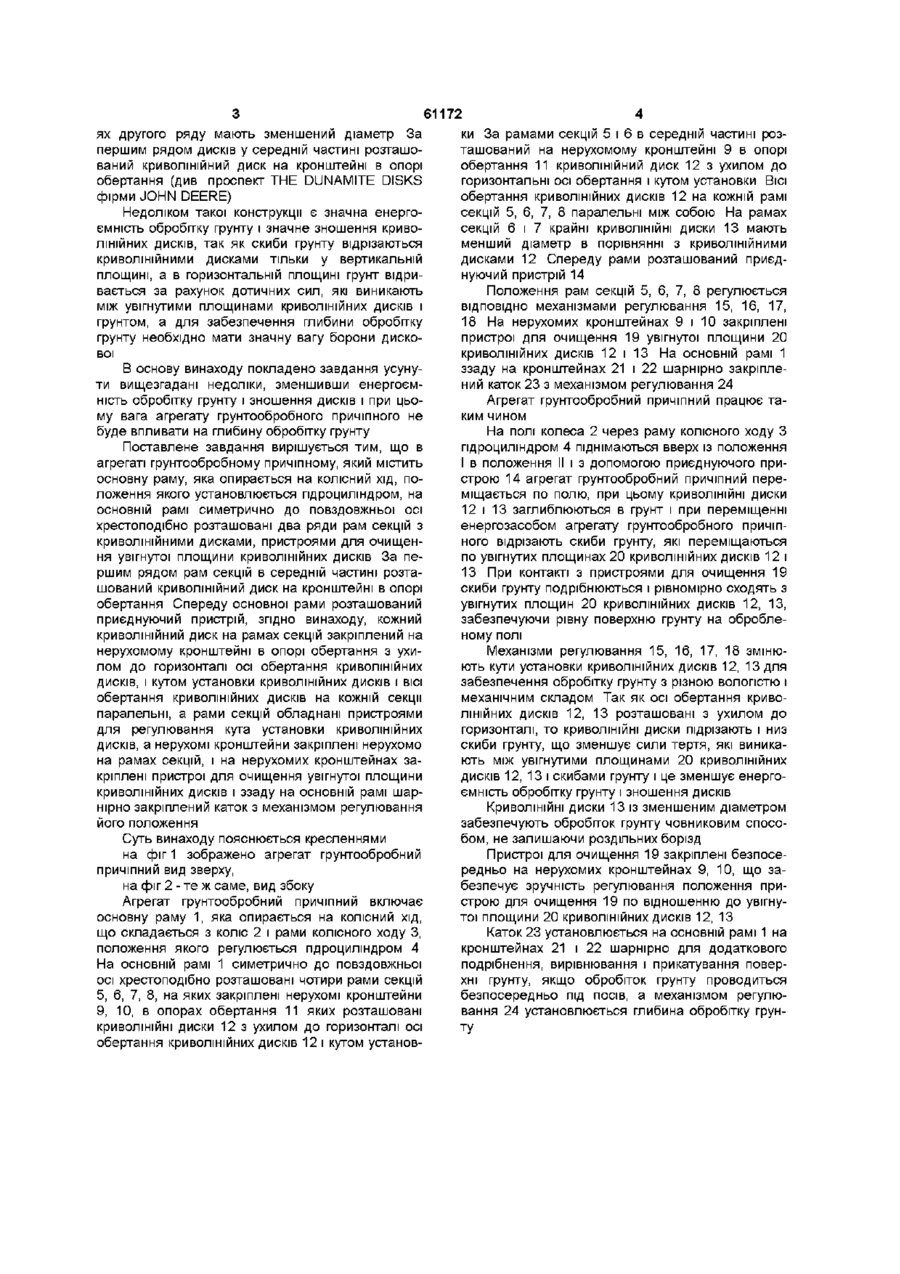

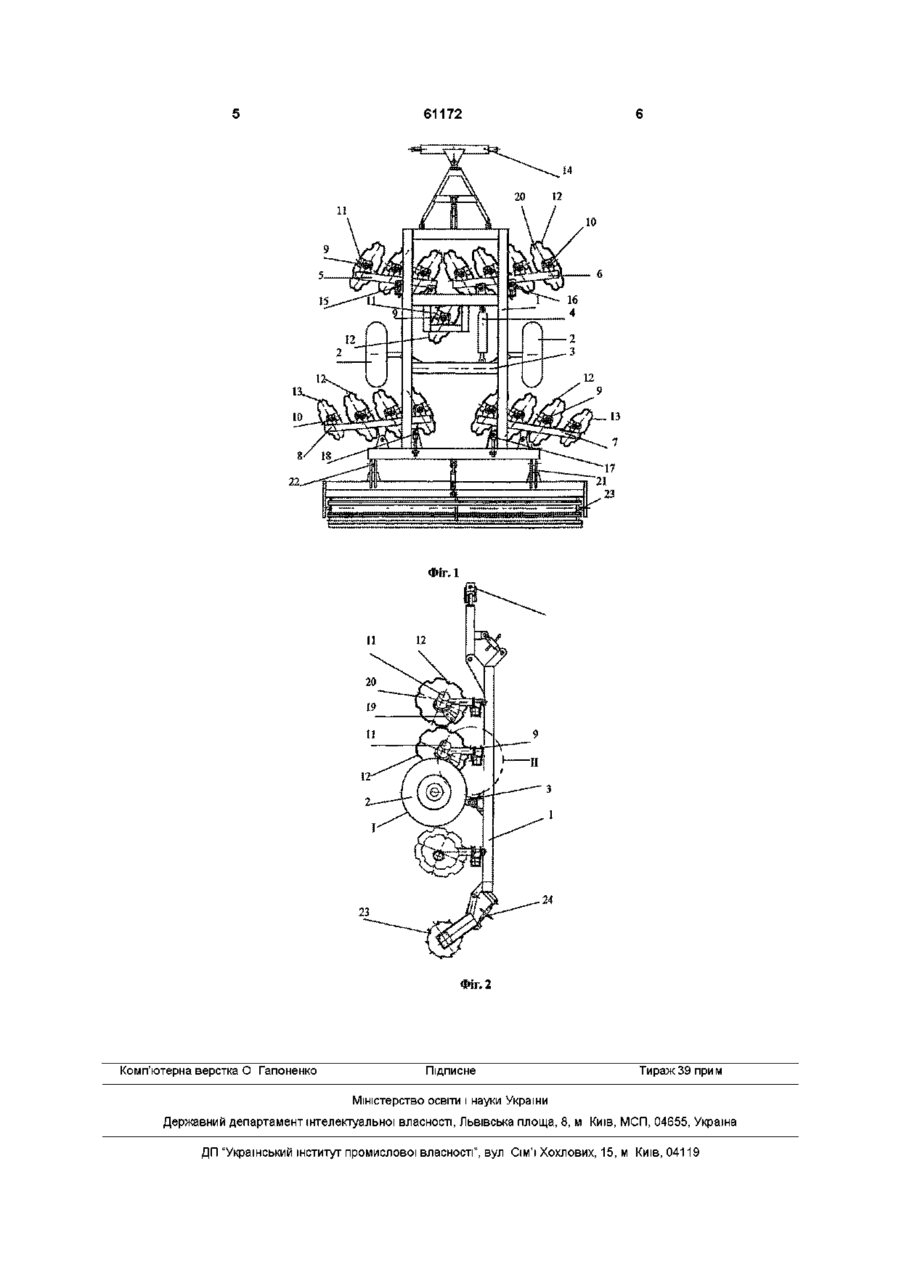

1 Агрегат ґрунтообробний причіпний, який містить основну раму, яка опирається на колісний хід, положення якого установлюється гідроциліндром, на основній рамі симетрично до повздовжньої осі хрестоподібно розташовані два ряди рам секцій з криволінійними дисками, пристроями для очищення увігнутої площини криволінійних дисків, за першим рядом рам секцій в середній частині розташований криволінійний диск на кронштейні в опорі обертання і спереду основної рами розташо ваний приєднуючий пристрій, який відрізняється тим, що кожний криволінійний диск на рамах секцій закріплений на нерухомому кронштейні в опорі обертання з ухилом до горизонталі осі обертання криволінійних дисків і кутом установки криволінійних дисків, а осі обертання криволінійних дисків на кожній секції паралельні, а нерухомі кронштейни закріплені нерухомо на рамах секцій 2 Агрегат ґрунтообробний причіпний за п 1, який відрізняється тим, що рами секцій обладнані пристроями для регулювання кута установки криволінійних дисків 3 Агрегат ґрунтообробний причіпний за п 1, який відрізняється тим, що пристрої для очищення увігнутої площини криволінійних дисків закріплені на нерухомих кронштейнах 4 Агрегат ґрунтообробний причіпний за п 1, який відрізняється тим, що ззаду на рамі шарнірно закріплений каток з механізмом регулювання його положення Винахід відноситься до сільськогосподарського машинобудування, зокрема до ґрунтообробних агрегатів з дисковими робочими органами Відома конструкція ґрунтообробного агрегату DULMEN, яка містить раму, на якій на кронштейнах в опорах обертання закріплені в два ряди криволінійні диски з механізмами регулювання кута установки криволінійних дисків, з ВІДПОВІДНО фіксованим кроком і з ухилом до горизонталі осі обертання криволінійних дисків, осі обертання криволінійних дисків в кожному ряду паралельні і направлені в протилежні сторони, приєднуючий пристрій, опорний каток з механізмом регулювання його положення (див проспект VARIO DISC фірми EVERSAGROBV) Недоліком такої конструкції є те, що при збільшенні кута установки криволінійних дисків, зменшується відстань між поверхнями криволінійних дисків і це зменшує глибину обробітку грунту Також осі обертання криволінійних дисків у першому і другому ряду направлені в протилежні сторони, що приводить до створення моменту сил в горизонтальній площині від реакції сил, які виникають між увігнутими площинами криволінійних дисків і грунтом і це приводить до того, що при роботі ґрунтообробний агрегат переміщується на навісці енергозасобу в сторони в напрямку, перпендикулярному руху ґрунтообробного агрегату, що знижує якість обробітку грунту Відома конструкція борони дискової причіпної 630 DISKS, яка містить раму, приєднуючий пристрій, колісний хід з гідроциліндром установки положення коліс, на рамі симетрично до повздовжньої і поперечної осей хрестоподібно розташовані нерухомо рами секцій, на яких на опорах обертання на одній горизонтальній ВІСІ розташовані криволінійні диски з фіксованим кроком і кожний криволінійний диск обладнаний пристроєм для очищення Пристрої для очищення закріплені на балці, яка кріпиться до рами секції Крайні диски в секці О (О 61172 ях другого ряду мають зменшений діаметр За першим рядом дисків у середній частині розташований криволінійний диск на кронштейні в опорі обертання (див проспект THE DUNAMITE DISKS фірми JOHN DEERE) Недоліком такої конструкції є значна енергоємність обробітку грунту і значне зношення криволінійних дисків, так як скиби грунту відрізаються криволінійними дисками тільки у вертикальній площині, а в горизонтальній площині грунт відривається за рахунок дотичних сил, які виникають між увігнутими площинами криволінійних дисків і грунтом, а для забезпечення глибини обробітку грунту необхідно мати значну вагу борони дискової В основу винаходу покладено завдання усунути вищезгадані недоліки, зменшивши енергоємність обробітку грунту і зношення дисків і при цьому вага агрегату ґрунтообробного причіпного не буде впливати на глибину обробітку грунту Поставлене завдання вирішується тим, що в агрегаті ґрунтообробному причіпному, який містить основну раму, яка опирається на колісний хід, положення якого установлюється гідроциліндром, на основній рамі симетрично до повздовжньої осі хрестоподібно розташовані два ряди рам секцій з криволінійними дисками, пристроями для очищення увігнутої площини криволінійних дисків За першим рядом рам секцій в середній частині розташований криволінійний диск на кронштейні в опорі обертання Спереду основної рами розташований приєднуючий пристрій, згідно винаходу, кожний криволінійний диск на рамах секцій закріплений на нерухомому кронштейні в опорі обертання з ухилом до горизонталі осі обертання криволінійних дисків, і кутом установки криволінійних дисків і ВІСІ обертання криволінійних дисків на кожній секції паралельні, а рами секцій обладнані пристроями для регулювання кута установки криволінійних дисків, а нерухомі кронштейни закріплені нерухомо на рамах секцій, і на нерухомих кронштейнах закріплені пристрої для очищення увігнутої площини криволінійних дисків і ззаду на основній рамі шарнірно закріплений каток з механізмом регулювання його положення Суть винаходу пояснюється кресленнями на фіг 1 зображено агрегат ґрунтообробний причіпний вид зверху, на фіг 2 - те ж саме, вид збоку Агрегат ґрунтообробний причіпний включає основну раму 1, яка опирається на колісний хід, що складається з коліс 2 і рами колісного ходу З, положення якого регулюється гідроциліндром 4 На основній рамі 1 симетрично до повздовжньої осі хрестоподібно розташовані чотири рами секцій 5, 6, 7, 8, на яких закріплені нерухомі кронштейни 9, 10, в опорах обертання 11 яких розташовані криволінійні диски 12 з ухилом до горизонталі осі обертання криволінійних дисків 12 і кутом установ ки За рамами секцій 5 і 6 в середній частині розташований на нерухомому кронштейні 9 в опорі обертання 11 криволінійний диск 12 з ухилом до горизонтальні осі обертання і кутом установки ВІСІ обертання криволінійних дисків 12 на кожній рамі секцій 5, 6, 7, 8 паралельні між собою На рамах секцій 6 і 7 крайні криволінійні диски 13 мають менший діаметр в порівнянні з криволінійними дисками 12 Спереду рами розташований приєднуючий пристрій 14 Положення рам секцій 5, 6, 7, 8 регулюється ВІДПОВІДНО механізмами регулювання 15, 16, 17, 18 На нерухомих кронштейнах 9 і 10 закріплені пристрої для очищення 19 увігнутої площини 20 криволінійних дисків 12 і 13 На основній рамі 1 ззаду на кронштейнах 21 і 22 шарнірно закріплений каток 23 з механізмом регулювання 24 Агрегат ґрунтообробний причіпний працює таким чином На полі колеса 2 через раму колісного ходу З гідроциліндром 4 піднімаються вверх із положення І в положення II і з допомогою приєднуючого пристрою 14 агрегат ґрунтообробний причіпний переміщається по полю, при цьому криволінійні диски 12 і 13 заглиблюються в грунт і при переміщенні енергозасобом агрегату ґрунтообробного причіпного відрізають скиби грунту, які переміщаються по увігнутих площинах 20 криволінійних дисків 12 і 13 При контакті з пристроями для очищення 19 скиби грунту подрібнюються і рівномірно сходять з увігнутих площин 20 криволінійних дисків 12, 13, забезпечуючи рівну поверхню грунту на обробленому ПОЛІ Механізми регулювання 15, 16, 17, 18 змінюють кути установки криволінійних дисків 12, 13 для забезпечення обробітку грунту з різною вологістю і механічним складом Так як осі обертання криволінійних дисків 12, 13 розташовані з ухилом до горизонталі, то криволінійні диски підрізають і низ скиби грунту, що зменшує сили тертя, які виникають між увігнутими площинами 20 криволінійних дисків 12, 13 і скибами грунту і це зменшує енергоємність обробітку грунту і зношення дисків Криволінійні диски 13 із зменшеним діаметром забезпечують обробіток грунту човниковим способом, не залишаючи роздільних борізд Пристрої для очищення 19 закріплені безпосередньо на нерухомих кронштейнах 9, 10, що забезпечує зручність регулювання положення пристрою для очищення 19 по відношенню до увігнутої площини 20 криволінійних дисків 12, 13 Каток 23 установлюється на основній рамі 1 на кронштейнах 21 і 22 шарнірно для додаткового подрібнення, вирівнювання і прикатування поверхні грунту, якщо обробіток грунту проводиться безпосередньо під посів, а механізмом регулювання 24 установлюється глибина обробітку грунту 61172 Фіг.1 Фіг. 2 Комп'ютерна верстка О Гапоненко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
