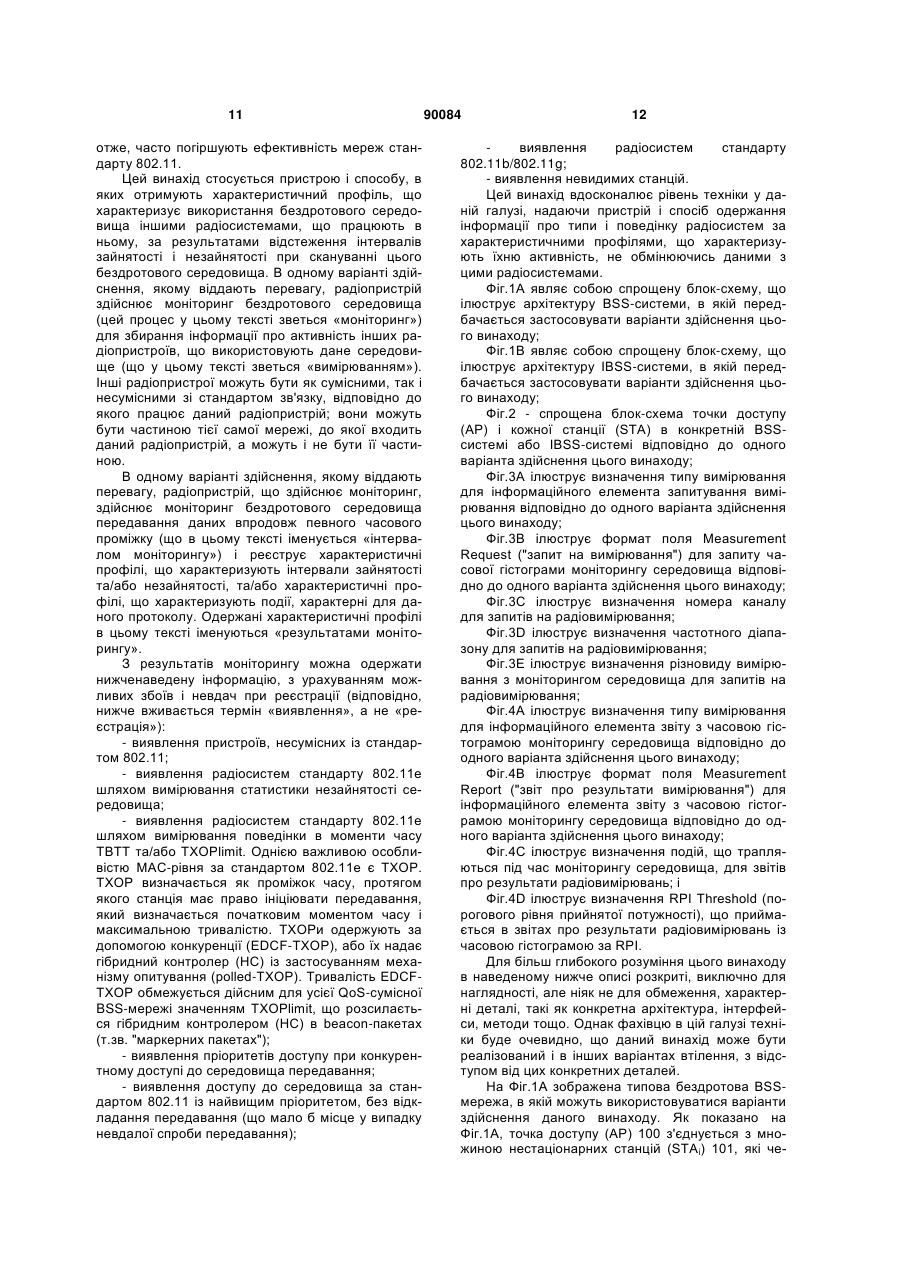

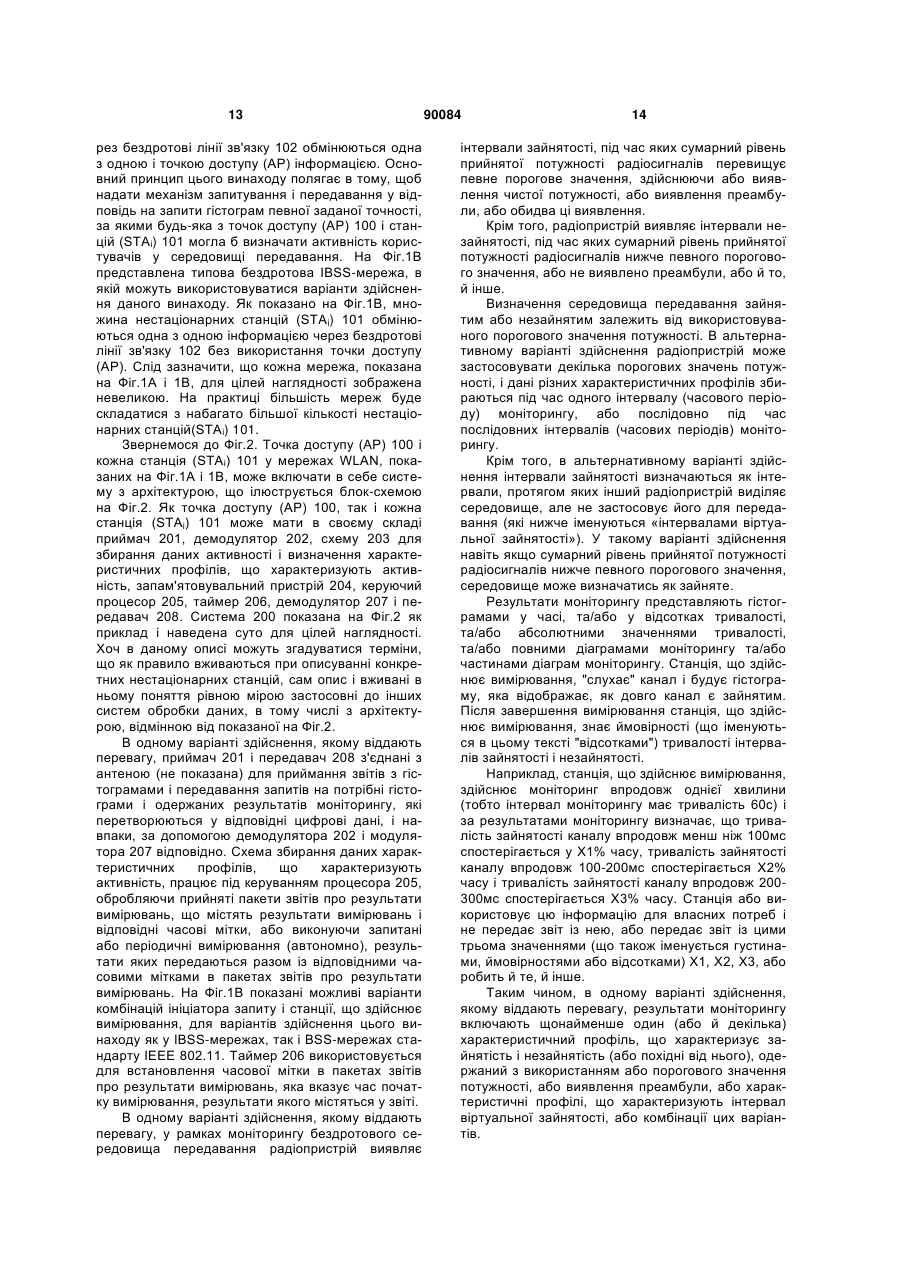

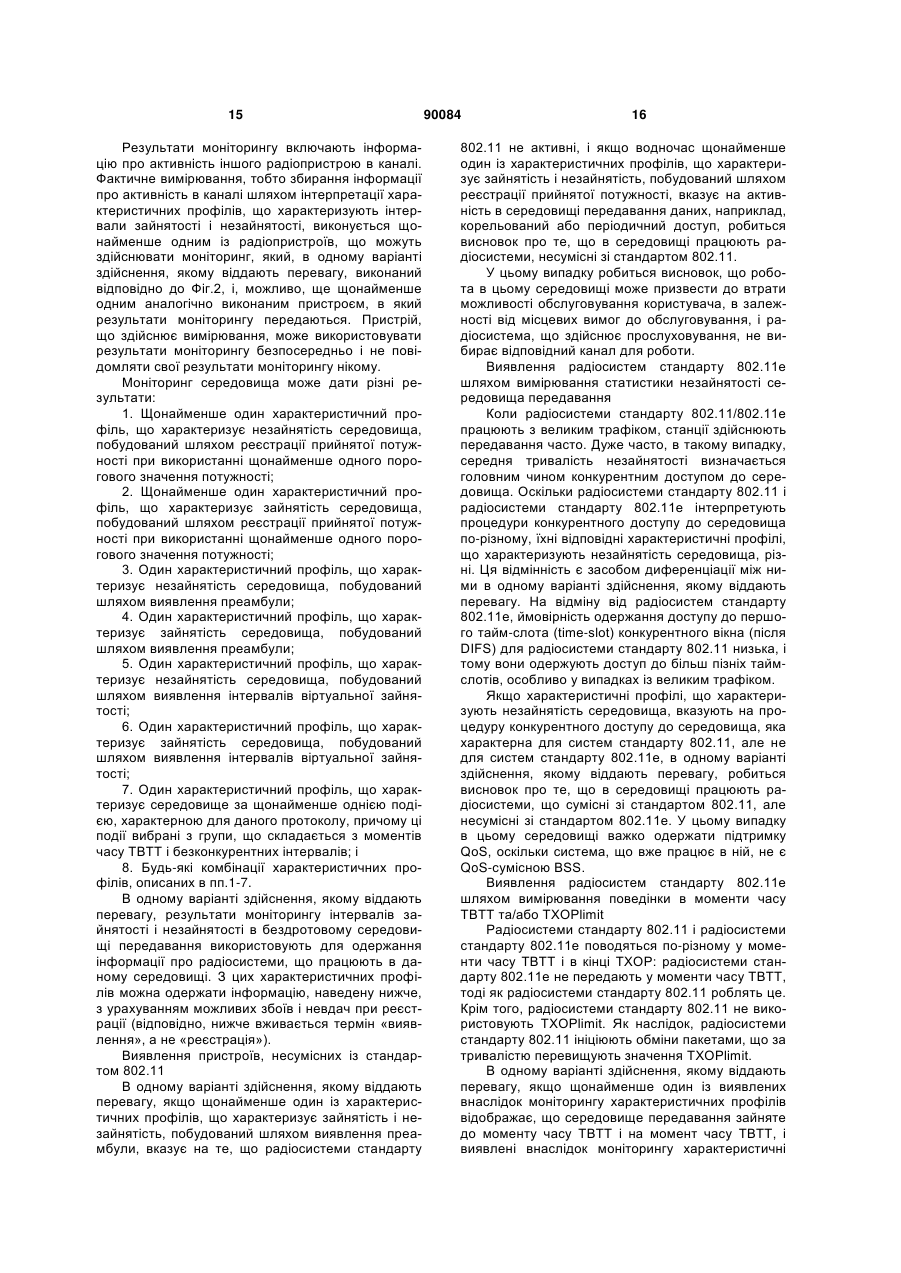

Вимірювання характеристичних профілів, що характеризують активність в середовищі передавання даних, у бездротових мережах і одержання інформації з таких характеристичних профілів

1. Спосіб одержання інформації про щонайменше одну другу станцію (100, 101), що працює в середовищі передавання даних, моніторинг якого здійснюється першою станцією (100, 101), який включає такі етапи:

(a) відстеження першою станцією (100, 101) протягом заздалегідь заданого інтервалу моніторингу, що складається з щонайменше одного послідовного інтервалу моніторингу, щонайменше однієї активності згаданої щонайменше однієї другої станції (100, 101) у використанні згаданого середовища;

(b) вимірювання (203, 205) першою станцією (100, 101) згаданої щонайменше однієї відстежуваної активності згаданої щонайменше однієї другої станції (100, 101); і

(c) одержання (203, 205) першою станцією (100, 101) щонайменше одного характеристичного профілю, що характеризує активність згаданої щонайменше однієї другої станції (100, 101) у використанні згаданого середовища впродовж згаданого заздалегідь заданого інтервалу моніторингу, на основі виміряної згаданої щонайменше однієї відстежуваної активності згаданої щонайменше однієї другої станції (100, 101); який відрізняється тим, що додатково включає такі етапи:

(f) приймання першою станцією від якоїсь іншої станції запиту на вимірювання з моніторингом середовища для одержання щонайменше одного характеристичного профілю, що характеризує активність згаданої щонайменше однієї другої станції у використанні згаданого середовища;

(f1) формування звіту про результати вимірювання з моніторингом середовища, що містить щонайменше один характеристичний профіль, що характеризує активність згаданої щонайменше однієї другої станції у використанні згаданого середовища;

(g) передавання першою станцією у відповідь на прийнятий запит на вимірювання з моніторингом середовища принаймні в ту станцію, що робила запит, згаданого звіту про результати вимірювання з моніторингом середовища, що містить щонайменше один визначений першою станцією характеристичний профіль, що характеризує активність згаданої щонайменше однієї другоїстанції у використанні згаданого середовища.

2. Спосіб за п. 1, який відрізняється тим, що етап (а) додатково включає етап (а.1) виявлення (203, 205) протягом інтервалу моніторингу або щонайменше одного інтервалу зайнятості, або щонайменше одного інтервалу незайнятості, або й того, й іншого.

3. Спосіб за п. 2, який відрізняється тим, що етап (а.1) додатково включає такі етапи:

(а.1.1) підсумовування (203, 204, 205) рівня прийнятої потужності відстежуваної активності;

(а.1.2) або одночасне, або послідовне, або обидва водночас відстеження (203, 205) щонайменше одного інтервалу зайнятості при задоволенні принаймні однієї умови з групи, що складається з перевищення сумарним рівнем прийнятої потужності щонайменше одного заздалегідь заданого порогового рівня потужності із застосуванням виявлення чистої потужності і виявлення преамбули; і

(а.1.3) або одночасне відстеження (203, 205) протягом інтервалу моніторингу, або послідовне відстеження (203, 205) протягом послідовних інтервалів моніторингу, або й те, й інше, щонайменше одного інтервалу незайнятості, коли сумарний рівень прийнятої потужності менше від згаданого щонайменше одного заздалегідь заданого порогового рівня потужності і преамбула не виявлена.

4. Спосіб за п. 1, який відрізняється тим, що етап (а) додатково включає етап (а.2) виявлення (203, 205) інтервалу віртуальної зайнятості.

5. Спосіб за п. 4, який відрізняється тим, що етап (а.2) додатково включає етап (а.2.1), незалежно від сумарного рівня прийнятої потужності, відстеження (203, 205) виявленого інтервалу віртуальної зайнятості як виділеного згаданій щонайменше одній другій станції середовища, яке не використовується для передавання згаданою щонайменше однією другою станцією.

6. Спосіб за п. 5, який відрізняється тим, що етап (b) додатково включає етап (b.1) визначення абсолютної кількості трапляння і загальної тривалості (203, 205) згаданої щонайменше однієї відстежуваної активності в інтервалі моніторингу.

7. Спосіб за п. 6, який відрізняється тим, що етап (с) додатково включає етап (с.1) обчислення за загальною тривалістю (203, 205) згаданої щонайменше однієї активності відсотка часу, протягом якого мала місце згадана щонайменше одна активність протягом інтервалу моніторингу.

8. Спосіб за п. 7, що додатково включає такі етапи:

виконання етапів (а)-(c) впродовж заздалегідь заданого проміжку часу, що складається з щонайменше одного послідовного інтервалу моніторингу (203, 205); і

(d) відображення абсолютної кількості трапляння згаданої щонайменше однієї активності, що мала місце протягом щонайменше одного інтервалу моніторингу згаданого заздалегідь заданого проміжку часу, за допомогою гістограми для неї у згаданому заздалегідь заданому проміжку часу (203, 205).

9. Спосіб за п. 1, який додатково включає етап (e), на якому згаданий щонайменше один одержаний характеристичний профіль, що характеризує активність станції у використанні середовища передавання даних, використовують для виявлення принаймні одного з переліченого:

і. згадана щонайменше одна друга станція є пристроєм, несумісним зі стандартом IEEE 802.11;

іі. згадана щонайменше одна друга станція є пристроєм стандарту IEEE 802.11e;

ііі. згаданою щонайменше однією другою станцією застосовувався набір QoS-параметрів;

iv. згадана щонайменше одна друга станція використовує HCF;

v. згадана щонайменше одна друга станція є або станцією стандарту IEEE 802.11b, або станцією стандарту IEEE 802.11g; і

vi. принаймні згадана щонайменше одна друга станція є невидимою для першої станції.

10. Спосіб за п. 1, який відрізняється тим, що етап приймання (f) включає етап (f.1) приймання запиту на вимірювання з моніторингом середовища, що містить такі поля:

Channel

Number

301

Channel

Band

302

Measurement

Duration

303

Medium

Sensing

Measurement Subtype

304

RPI

Threshold

305

Bin Offset

306

Bin

Interval

307

Number of Bins

308

Октетів:

1

1

2

1

1

1

1

1

- поле «Channel Number» ("номер каналу") (301) вказує номер каналу, якого стосується запит на вимірювання;

- поле «Channel Band» ("частотний діапазон") (302) вказує частотний діапазон;

- поле «Measurement Duration» ("тривалість вимірювання") (303) встановлюється рівним тривалості запитаного вимірювання, вираженій в одиницях TU;

- поле «Medium Sensing Measurement Subtype» ("різновид вимірювання з моніторингом середовища") (304) вказує різновид часової гістограми вимірювання з моніторингом середовища, що має бути виконане, і вибирається з групи, що складається з часової гістограми за RPI, часової гістограми незайнятості за ССА, часової гістограми зайнятості за ССА і гістограми зайнятості за NAV;

- поле «RPI» ("показник прийнятої потужності") (305) визначається як дискретна міра прийнятого рівня потужності, що реєструється на антенному з'єднувачі першої станції;

- поле «Bin Offset» ("зсув стовпчика гістограми") (306) вказує положення першого стовпчика гістограми, виражене в мікросекундах (206);

- поле «Bin Interval» ("ширина стовпчика гістограми") (307) вказує виражену в тайм-слотах (time slots) тривалість такого часового інтервалу, що події, що трапляються у цьому часовому інтервалі під час моніторингу середовища, вважаються такими, що відповідають даному стовпчику гістограми; і

- поле «Number of Bins» ("кількість стовпчиків гістограми") (308) вказує загальну кількість часових інтервалів, що охоплюються часовою гістограмою; і етап передавання (g) додатково включає етап (g.1) приймання звіту про результати вимірювання з моніторингом середовища, що містить такі поля:

Channel Number 401

Channel Band

402

Measure-ment Duration 403

Medium Sensing Measure-ment Subtype 404

RPI

Threshold 405

Bin Offset

406

Bin

Interval 407

Number of Bins 408

Total Number оf Medium Sensing Events

409

Bin0 гyc-тина 410

Віn1

гус-тина 411

.

.

.

BinN-1 густина 41(N-1)

Октетів:

1

1

2

1

1

1

1

1

4

1

1

1

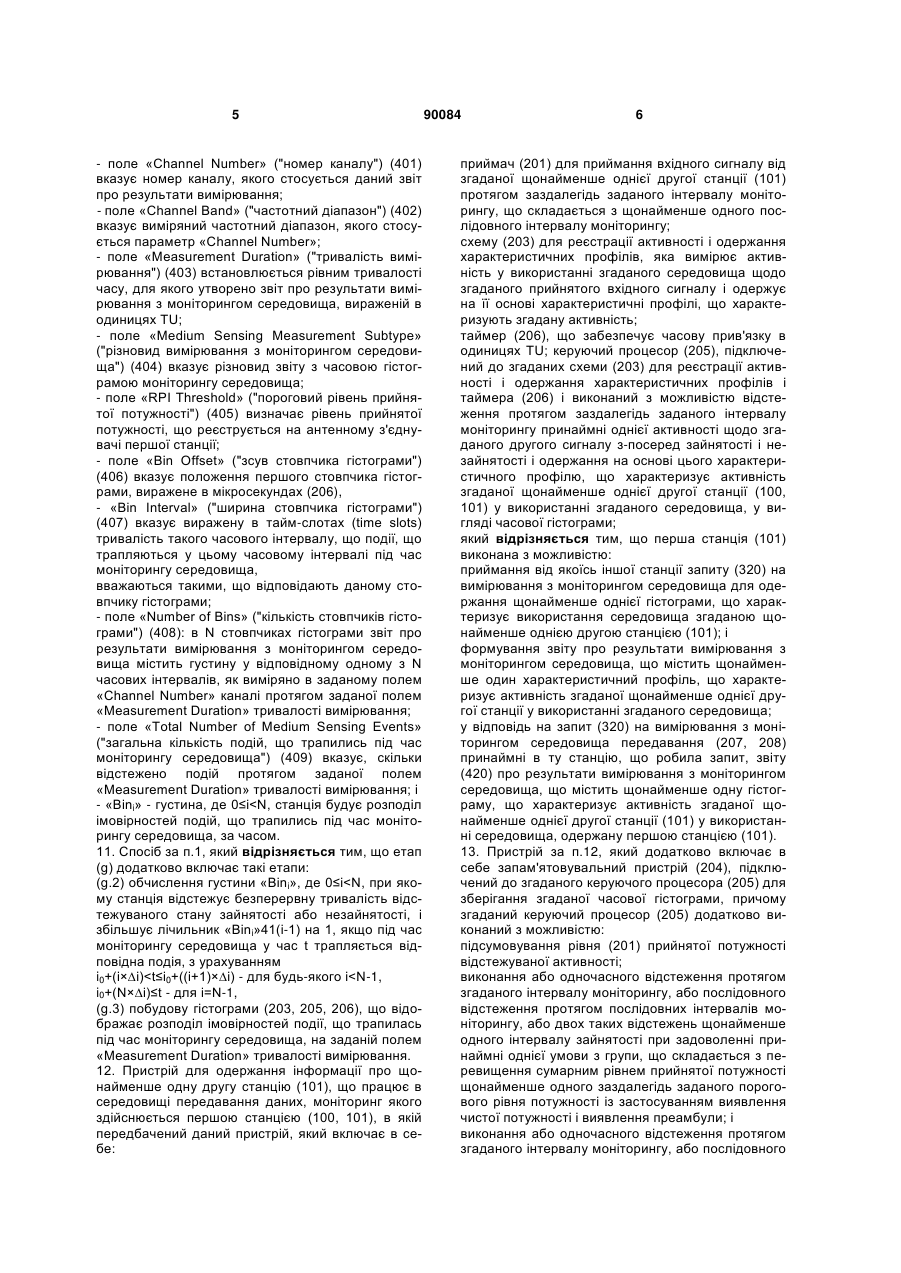

- поле «Channel Number» ("номер каналу") (401) вказує номер каналу, якого стосується даний звіт про результати вимірювання;

- поле «Channel Band» ("частотний діапазон") (402) вказує виміряний частотний діапазон, якого стосується параметр «Channel Number»;

- поле «Measurement Duration» ("тривалість вимірювання") (403) встановлюється рівним тривалості часу, для якого утворено звіт про результати вимірювання з моніторингом середовища, вираженій в одиницях TU;

- поле «Medium Sensing Measurement Subtype» ("різновид вимірювання з моніторингом середовища") (404) вказує різновид звіту з часовою гістограмою моніторингу середовища;

- поле «RPI Threshold» ("пороговий рівень прийнятої потужності") (405) визначає рівень прийнятої потужності, що реєструється на антенному з'єднувачі першої станції;

- поле «Bin Offset» ("зсув стовпчика гістограми") (406) вказує положення першого стовпчика гістограми, виражене в мікросекундах (206),

- «Bin Interval» ("ширина стовпчика гістограми") (407) вказує виражену в тайм-слотах (time slots) тривалість такого часового інтервалу, що події, що трапляються у цьому часовому інтервалі під час моніторингу середовища,

вважаються такими, що відповідають даному стовпчику гістограми;

- поле «Number of Bins» ("кількість стовпчиків гістограми") (408): в N стовпчиках гістограми звіт про результати вимірювання з моніторингом середовища містить густину у відповідному одному з N часових інтервалів, як виміряно в заданому полем «Channel Number» каналі протягом заданої полем «Measurement Duration» тривалості вимірювання;

- поле «Total Number of Medium Sensing Events» ("загальна кількість подій, що трапились під час моніторингу середовища") (409) вказує, скільки відстежено подій протягом заданої полем «Measurement Duration» тривалості вимірювання; і

- «Bini» - густина, де 0≤i<N, станція будує розподіл імовірностей подій, що трапились під час моніторингу середовища, за часом.

11. Спосіб за п. 1, який відрізняється тим, що етап (g) додатково включає такі етапи:

(g.2) обчислення густини «Bini», де 0≤i<N, при якому станція відстежує безперервну тривалість відстежуваного стану зайнятості або незайнятості, і збільшує лічильник «Bini»41(і-1) на 1, якщо під час моніторингу середовища у час t трапляється відповідна подія, з урахуванням

i0+(i×∆i)<t≤i0+((i+1)×∆i) - для будь-якого i<N-1,

i0+(N×∆i)≤t - для i=N-1,

(g.3) побудову гістограми (203, 205, 206), що відображає розподіл імовірностей події, що трапилась під час моніторингу середовища, на заданій полем «Measurement Duration» тривалості вимірювання.

12. Пристрій для одержання інформації про щонайменше одну другу станцію (101), що працює в середовищі передавання даних, моніторинг якого здійснюється першою станцією (100, 101), в якій передбачений даний пристрій, який включає в себе:

приймач (201) для приймання вхідного сигналу від згаданої щонайменше однієї другої станції (101) протягом заздалегідь заданого інтервалу моніторингу, що складається з щонайменше одного послідовного інтервалу моніторингу;

схему (203) для реєстрації активності і одержання характеристичних профілів, яка вимірює активність у використанні згаданого середовища щодо згаданого прийнятого вхідного сигналу і одержує на її основі характеристичні профілі, що характеризують згадану активність;

таймер (206), що забезпечує часову прив'язку в одиницях TU; керуючий процесор (205), підключений до згаданих схеми (203) для реєстрації активності і одержання характеристичних профілів і таймера (206) і виконаний з можливістю відстеження протягом заздалегідь заданого інтервалу моніторингу принаймні однієї активності щодо згаданого другого сигналу з-посеред зайнятості і незайнятості і одержання на основі цього характеристичного профілю, що характеризує активність згаданої щонайменше однієї другої станції (100, 101) у використанні згаданого середовища, у вигляді часової гістограми;

який відрізняється тим, що перша станція (101) виконана з можливістю:

приймання від якоїсь іншої станції запиту (320) на вимірювання з моніторингом середовища для одержання щонайменше однієї гістограми, що характеризує використання середовища згаданою щонайменше однією другою станцією (101); і

формування звіту про результати вимірювання з моніторингом середовища, що містить щонайменше один характеристичний профіль, що характеризує активність згаданої щонайменше однієї другої станції у використанні згаданого середовища;

у відповідь на запит (320) на вимірювання з моніторингом середовища передавання (207, 208) принаймні в ту станцію, що робила запит, звіту (420) про результати вимірювання з моніторингом середовища, що містить щонайменше одну гістограму, що характеризує активність згаданої щонайменше однієї другої станції (101) у використанні середовища, одержану першою станцією (101).

13. Пристрій за п. 12, який додатково включає в себе запам'ятовувальний пристрій (204), підключений до згаданого керуючого процесора (205) для зберігання згаданої часової гістограми, причому згаданий керуючий процесор (205) додатково виконаний з можливістю:

підсумовування рівня (201) прийнятої потужності відстежуваної активності;

виконання або одночасного відстеження протягом згаданого інтервалу моніторингу, або послідовного відстеження протягом послідовних інтервалів моніторингу, або двох таких відстежень щонайменше одного інтервалу зайнятості при задоволенні принаймні однієї умови з групи, що складається з перевищення сумарним рівнем прийнятої потужності щонайменше одного заздалегідь заданого порогового рівня потужності із застосуванням виявлення чистої потужності і виявлення преамбули; і

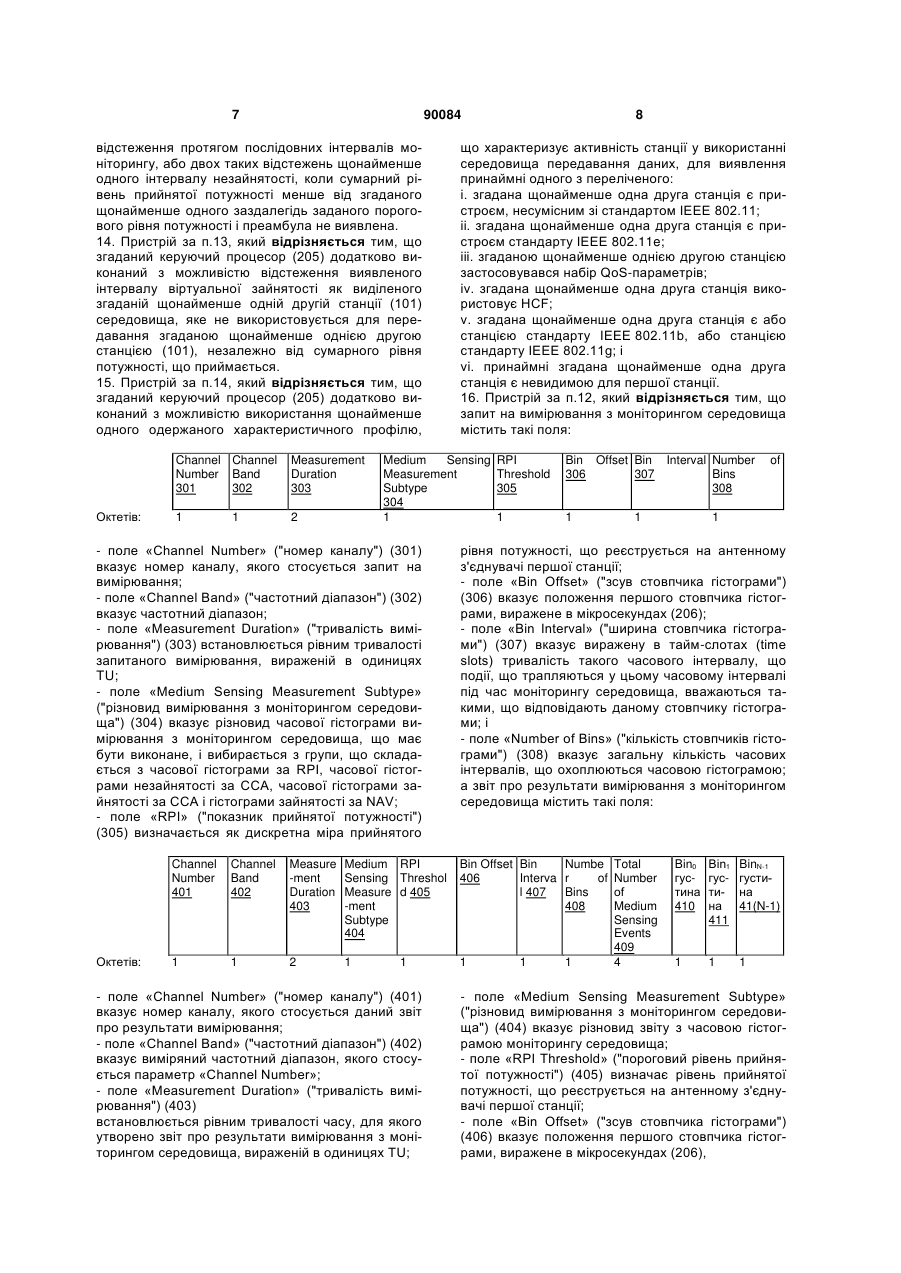

виконання або одночасного відстеження протягом згаданого інтервалу моніторингу, або послідовного відстеження протягом послідовних інтервалів моніторингу, або двох таких відстежень щонайменше одного інтервалу незайнятості, коли сумарний рівень прийнятої потужності менше від згаданого щонайменше одного заздалегідь заданого порогового рівня потужності і преамбула не виявлена.

14. Пристрій за п. 13, який відрізняється тим, що згаданий керуючий процесор (205) додатково виконаний з можливістю відстеження виявленого інтервалу віртуальної зайнятості як виділеного згаданій щонайменше одній другій станції (101) середовища, яке не використовується для передавання згаданою щонайменше однією другою станцією (101), незалежно від сумарного рівня потужності, що приймається.

15. Пристрій за п. 14, який відрізняється тим, що згаданий керуючий процесор (205) додатково виконаний з можливістю використання щонайменше одного одержаного характеристичного профілю, що характеризує активність станції у використанні середовища передавання даних, для виявлення принаймні одного з переліченого:

і. згадана щонайменше одна друга станція є пристроєм, несумісним зі стандартом IEEE 802.11;

іі. згадана щонайменше одна друга станція є пристроєм стандарту IEEE 802.11e;

ііі. згаданою щонайменше однією другою станцією застосовувався набір QoS-параметрів;

iv. згадана щонайменше одна друга станція використовує HCF;

v. згадана щонайменше одна друга станція є або станцією стандарту IEEE 802.11b, або станцією стандарту IEEE 802.11g; і

vi. принаймні згадана щонайменше одна друга станція є невидимою для першої станції.

16. Пристрій за п. 12, який відрізняється тим, що запит на вимірювання з моніторингом середовища містить такі поля:

Channel Number

301

Channel Band

302

Measurement Duration

303

Medium Sensing Measurement Subtype

304

RPI

Threshold 305

Bin Offset 306

Bin Interval 307

Number of Bins

308

Октетів:

1

1

2

1

1

1

1

1

- поле «Channel Number» ("номер каналу") (301) вказує номер каналу, якого стосується запит на вимірювання;

- поле «Channel Band» ("частотний діапазон") (302) вказує частотний діапазон;

- поле «Measurement Duration» ("тривалість вимірювання") (303) встановлюється рівним тривалості запитаного вимірювання, вираженій в одиницях TU;

- поле «Medium Sensing Measurement Subtype» ("різновид вимірювання з моніторингом середовища") (304) вказує різновид часової гістограми вимірювання з моніторингом середовища, що має бути виконане, і вибирається з групи, що складається з часової гістограми за RPI, часової гістограми незайнятості за ССА, часової гістограми зайнятості за ССА і гістограми зайнятості за NAV;

- поле «RPI» ("показник прийнятої потужності") (305) визначається як дискретна міра прийнятого рівня потужності, що реєструється на антенному з'єднувачі першої станції;

- поле «Bin Offset» ("зсув стовпчика гістограми") (306) вказує положення першого стовпчика гістограми, виражене в мікросекундах (206);

- поле «Bin Interval» ("ширина стовпчика гістограми") (307) вказує виражену в тайм-слотах (time slots) тривалість такого часового інтервалу, що події, що трапляються у цьому часовому інтервалі під час моніторингу середовища, вважаються такими, що відповідають даному стовпчику гістограми; і

- поле «Number of Bins» ("кількість стовпчиків гістограми") (308) вказує загальну кількість часових інтервалів, що охоплюються часовою гістограмою; а звіт про результати вимірювання з моніторингом середовища містить такі поля:

Channel Number 401

Channel Band

402

Measure-ment Duration 403

Medium Sensing Measure-ment Subtype 404

RPI

Threshold 405

Bin Offset

406

Bin

Interval 407

Number of Bins 408

Total Number оf Medium Sensing Events

409

Bin0 гyc-тина 410

Віn1

гус-тина 411

.

.

.

BinN-1 густина 41(N-1)

Октетів:

1

1

2

1

1

1

1

1

4

1

1

1

- поле «Channel Number» ("номер каналу") (401) вказує номер каналу, якого стосується даний звіт про результати вимірювання;

- поле «Channel Band» ("частотний діапазон") (402) вказує виміряний частотний діапазон, якого стосується параметр «Channel Number»;

- поле «Measurement Duration» ("тривалість вимірювання") (403)

встановлюється рівним тривалості часу, для якого утворено звіт про результати вимірювання з моніторингом середовища, вираженій в одиницях TU;

- поле «Medium Sensing Measurement Subtype» ("різновид вимірювання з моніторингом середовища") (404) вказує різновид звіту з часовою гістограмою моніторингу середовища;

- поле «RPI Threshold» ("пороговий рівень прийнятої потужності") (405) визначає рівень прийнятої потужності, що реєструється на антенному з'єднувачі першої станції;

- поле «Bin Offset» ("зсув стовпчика гістограми") (406) вказує положення першого стовпчика гістограми, виражене в мікросекундах (206),

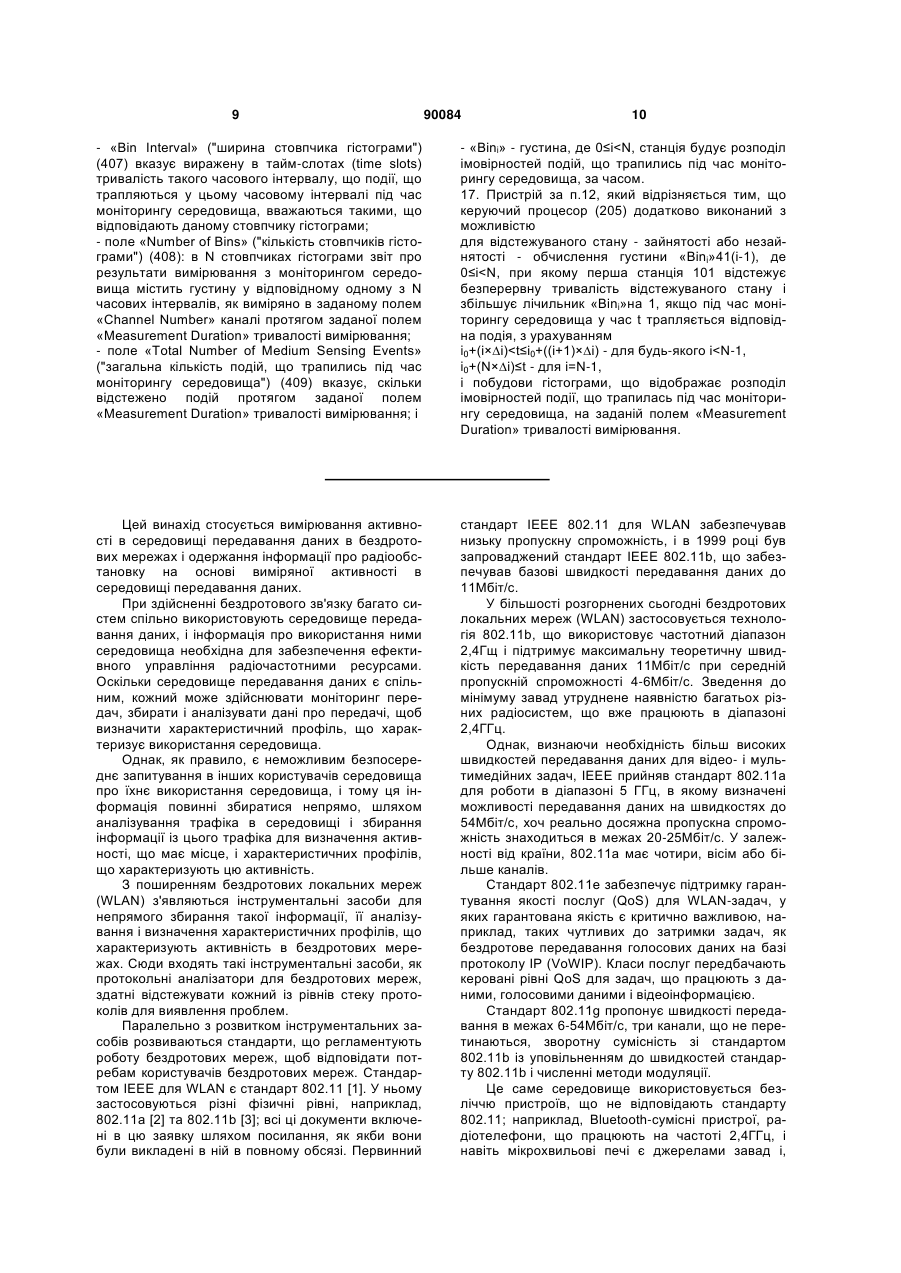

- «Bin Interval» ("ширина стовпчика гістограми") (407) вказує виражену в тайм-слотах (time slots) тривалість такого часового інтервалу, що події, що трапляються у цьому часовому інтервалі під час моніторингу середовища, вважаються такими, що відповідають даному стовпчику гістограми;

- поле «Number of Bins» ("кількість стовпчиків гістограми") (408): в N стовпчиках гістограми звіт про результати вимірювання з моніторингом середовища містить густину у відповідному одному з N часових інтервалів, як виміряно в заданому полем «Channel Number» каналі протягом заданої полем «Measurement Duration» тривалості вимірювання;

- поле «Total Number of Medium Sensing Events» ("загальна кількість подій, що трапились під час моніторингу середовища") (409) вказує, скільки відстежено подій протягом заданої полем «Measurement Duration» тривалості вимірювання; і

- «Bini» - густина, де 0≤i<N, станція будує розподіл імовірностей подій, що трапились під час моніторингу середовища, за часом.

17. Пристрій за п. 12, який відрізняється тим, що керуючий процесор (205) додатково виконаний з можливістю

для відстежуваного стану - зайнятості або незайнятості - обчислення густини «Bini»41(і-1), де 0≤i<N, при якому перша станція 101 відстежує безперервну тривалість відстежуваного стану і збільшує лічильник «Bini»на 1, якщо під час моніторингу середовища у час t трапляється відповідна подія, з урахуванням

i0+(i×∆i)<t≤i0+((i+1)×∆i) - для будь-якого i<N-1,

i0+(N×∆i)≤t - для i=N-1,

і побудови гістограми, що відображає розподіл імовірностей події, що трапилась під час моніторингу середовища,на заданій полем «Measurement Duration» тривалості вимірювання.
