Надання серверної інформації в мобільну станцію

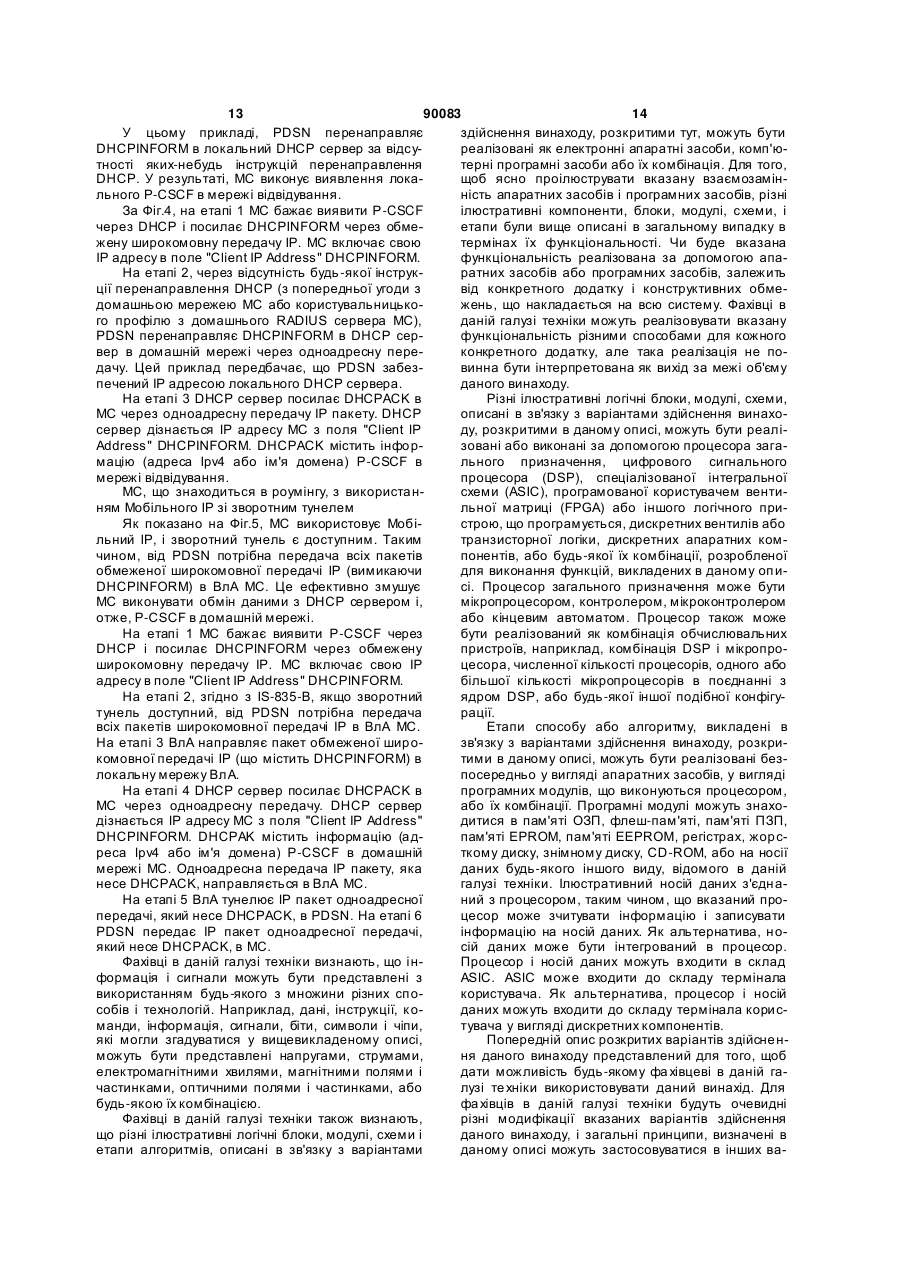

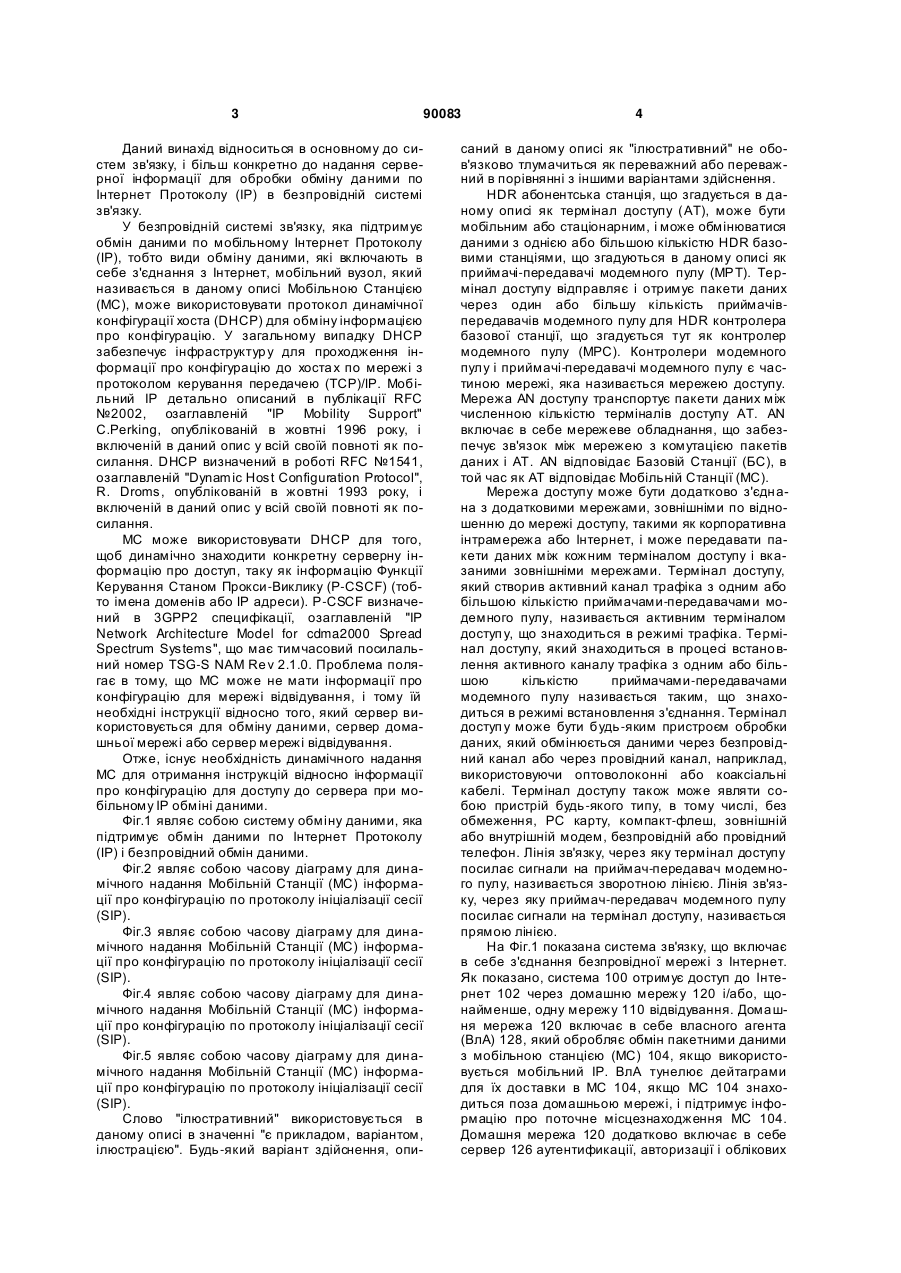

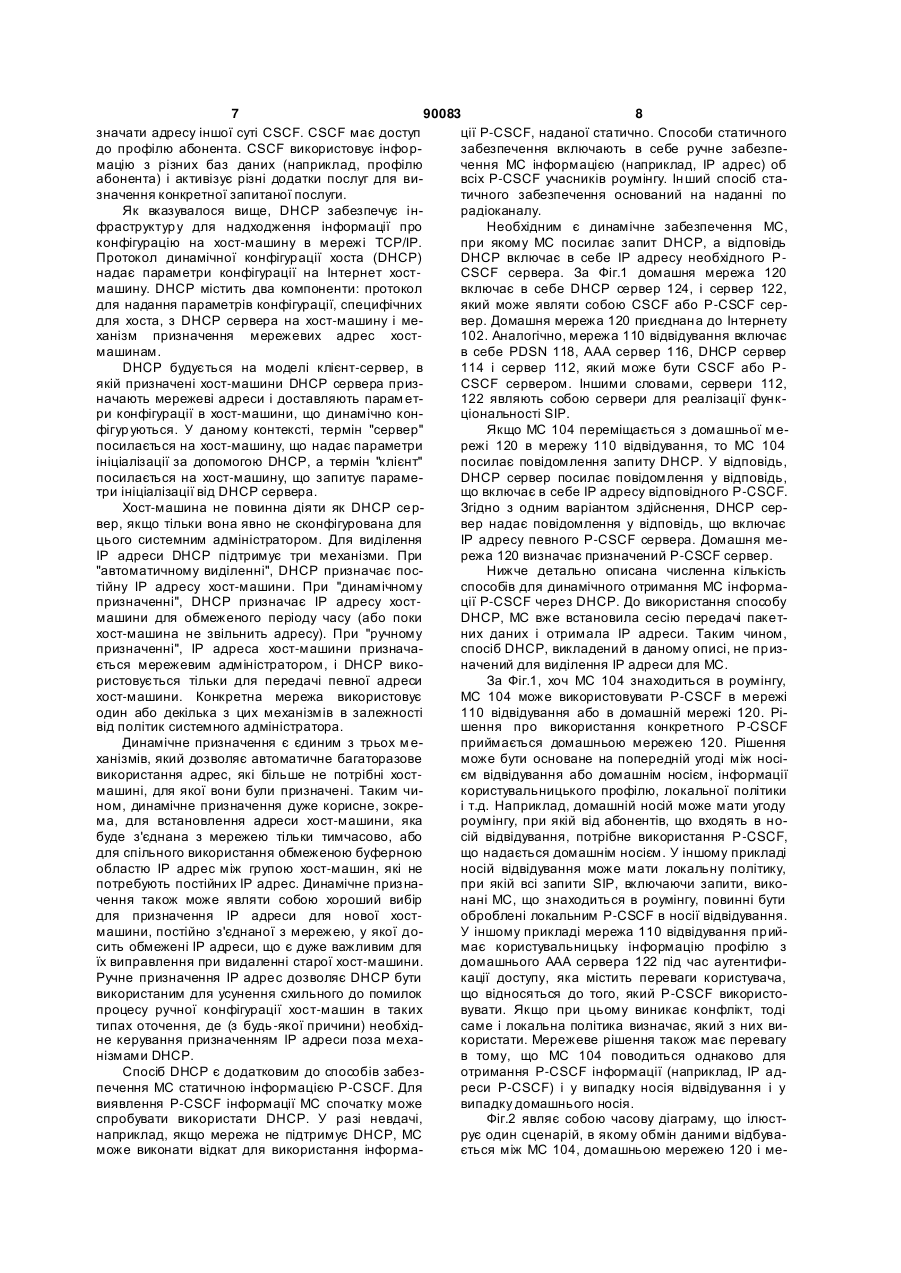

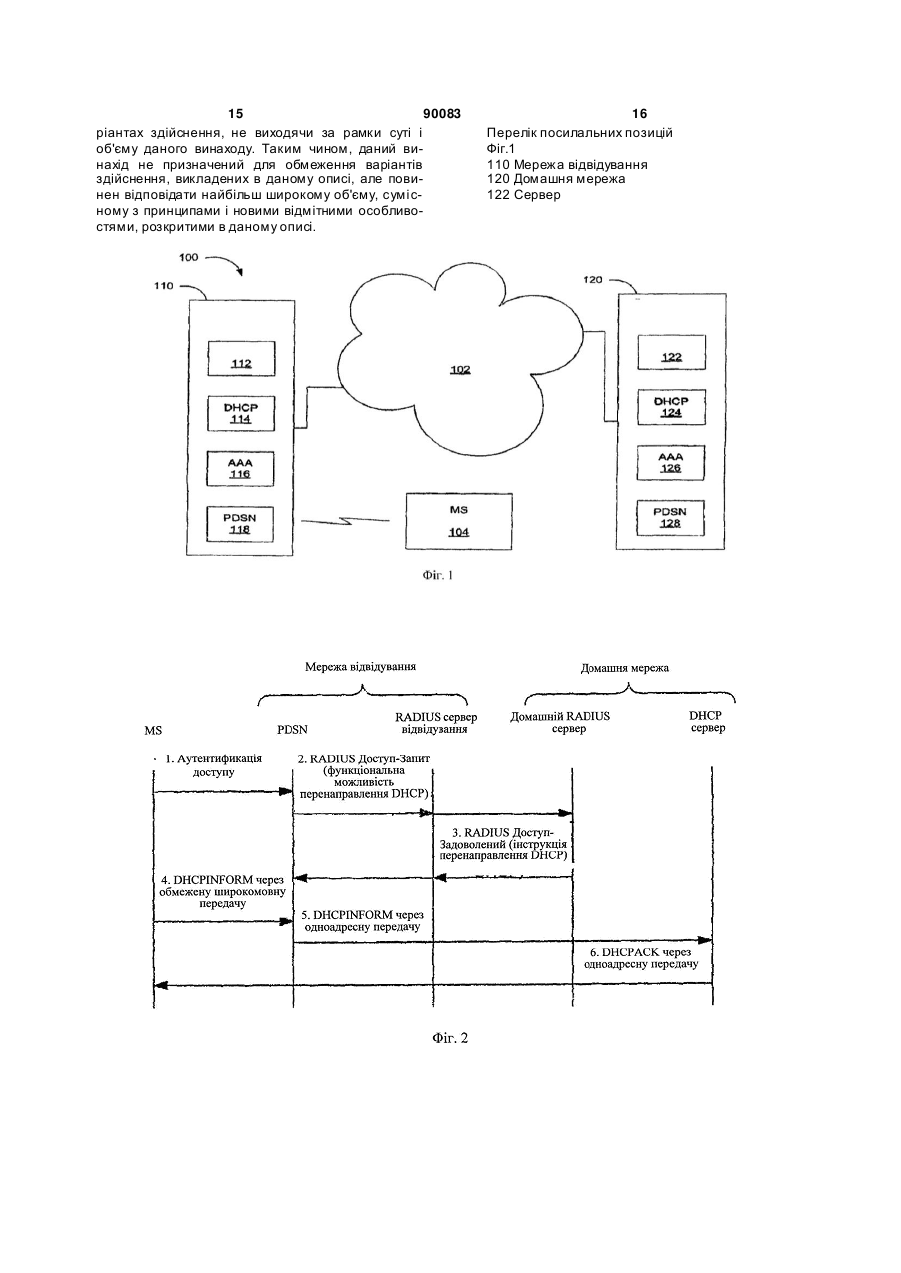

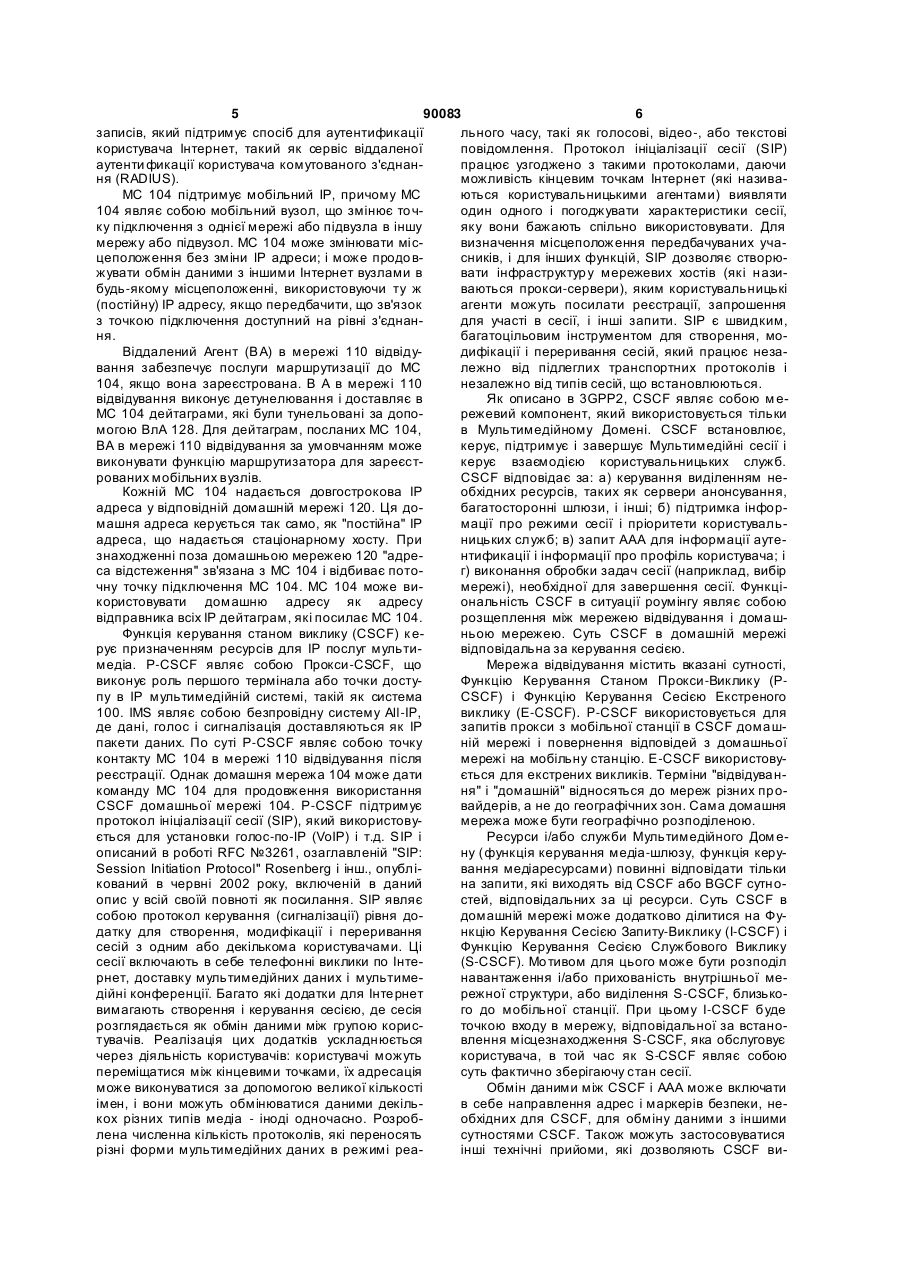

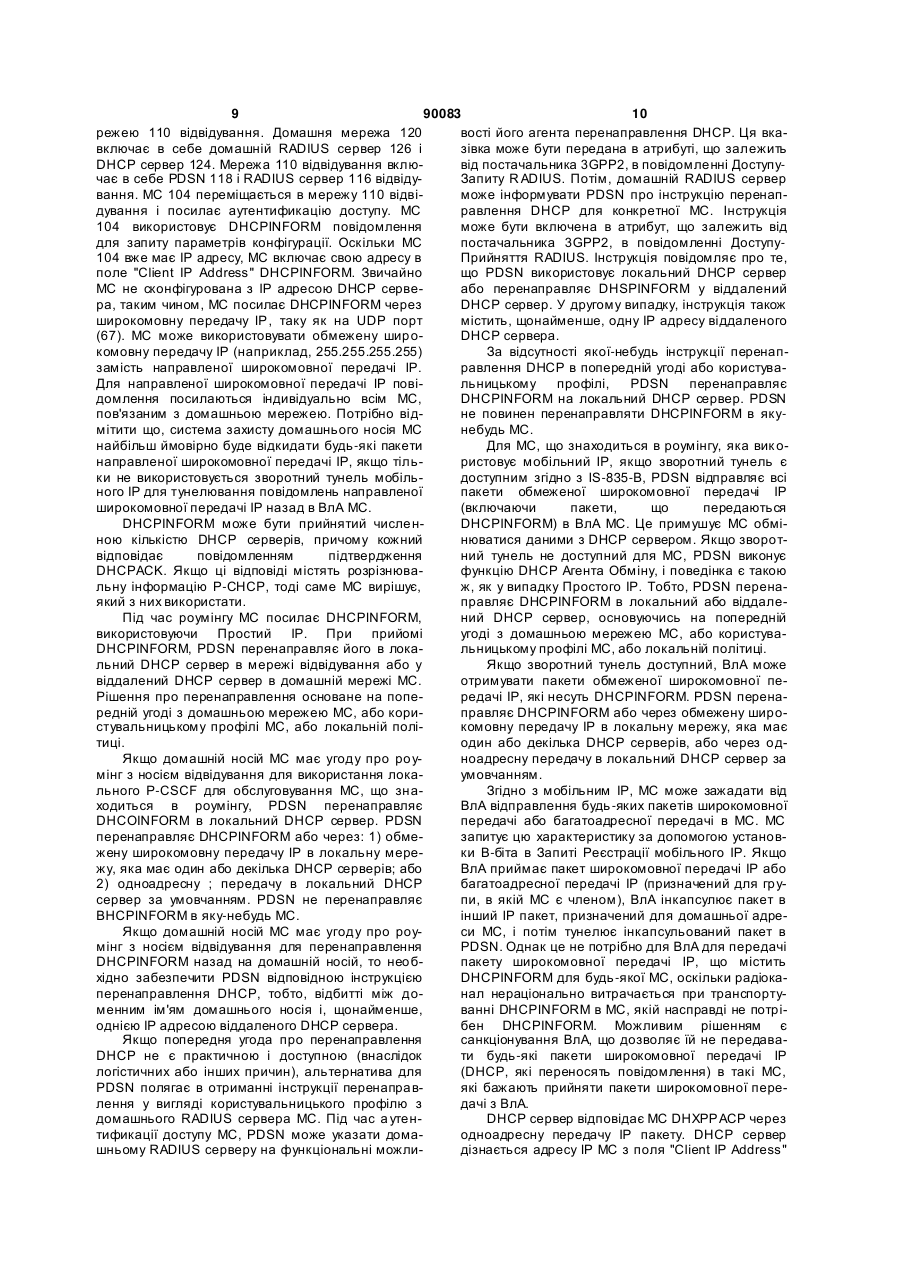

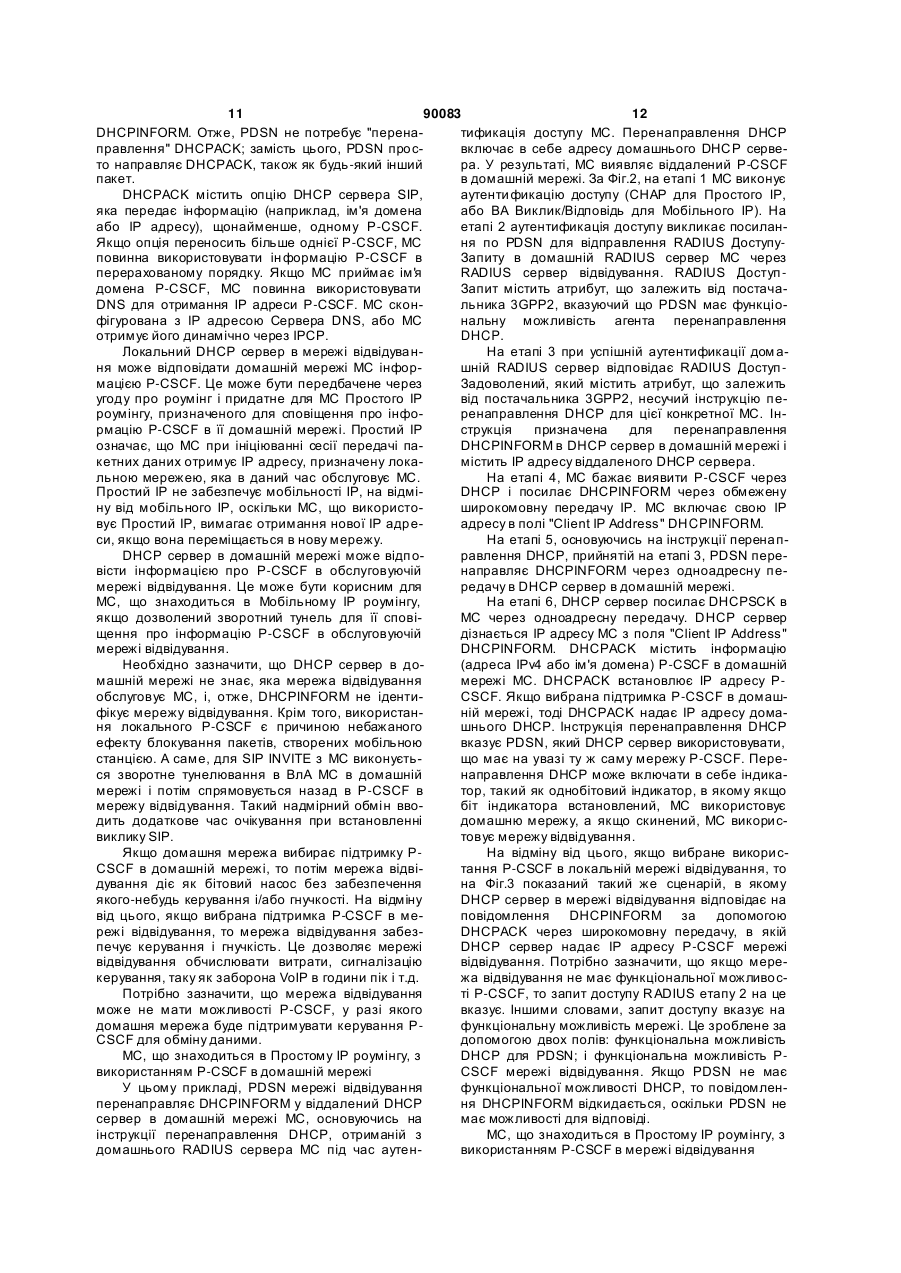

1. Спосіб динамічного забезпечення мобільної станції (104) в безпровідній системі зв'язку, яка підтримує обмін даними по Інтернет Протоколу (IP), що містить етапи, на яких: ініціюють аутентифікацію доступу в мережі відвідування (110); отримують індикатор функціональної можливості протоколу динамічної конфігурації хоста (DHCP) для мережі відвідування (110); відправляють DHCP запит мобільною станцією; отримують серверну інформацію про конфігурацію для мережі відвідування (110) у DHCP відповіді, DHCP відповідь включає IP адресу бажаного сервера (112); і виконання обміну даними через бажаний сервер (112) мережі відвідування (110), де бажаний сервер (112) являє собою прокси-сервер протоколу ініціалізації сесії (SIP). 2. Спосіб за пунктом 1, в якому сервер (112) являє собою Функцію Керування Станом Прокси-Виклику (P-CSCF). 3. Спосіб за пунктом 1, що додатково містить передачу повідомлення запиту доступу в мережу відвідування (110). 4. Спосіб за пунктом 3, в якому індикатор функціональної можливості DHCP являє собою однобітове поле. 5. Спосіб за пунктом 1, що додатково містить отримання індикатора функціональної можливості Функції Керування Станом Прокси-Виклику (PCSCF). 6. Віддалена станція, яка містить: керуючий процесор для виконання інструкцій, що зчитуються 2 (19) 1 3 90083 Даний винахід відноситься в основному до систем зв'язку, і більш конкретно до надання серверної інформації для обробки обміну даними по Інтернет Протоколу (IP) в безпровідній системі зв'язку. У безпровідній системі зв'язку, яка підтримує обмін даними по мобільному Інтернет Протоколу (IP), тобто види обміну даними, які включають в себе з'єднання з Інтернет, мобільний вузол, який називається в даному описі Мобільною Станцією (МС), може використовувати протокол динамічної конфігурації хоста (DHCP) для обміну інформацією про конфігурацію. У загальному випадку DHCP забезпечує інфраструктур у для проходження інформації про конфігурацію до хоста х по мережі з протоколом керування передачею (ТСР)/IР. Мобільний IP детально описаний в публікації RFC №2002, озаглавленій "IP Mobility Support" C.Perking, опублікованій в жовтні 1996 року, і включеній в даний опис у всій своїй повноті як посилання. DHCP визначений в роботі RFC №1541, озаглавленій "Dynamic Host Configuration Protocol", R. Droms, опублікованій в жовтні 1993 року, і включеній в даний опис у всій своїй повноті як посилання. МС може використовувати DHCP для того, щоб динамічно знаходити конкретну серверну інформацію про доступ, таку як інформацію Функції Керування Станом Прокси-Виклику (P-CSCF) (тобто імена доменів або IP адреси). P-CSCF визначений в 3GPP2 специфікації, озаглавленій "IP Network Architecture Model for cdma2000 Spread Spectrum Systems", що має тимчасовий посилальний номер TSG-S NAM Re v 2.1.0. Проблема полягає в тому, що МС може не мати інформації про конфігурацію для мережі відвідування, і тому їй необхідні інструкції відносно того, який сервер використовується для обміну даними, сервер домашньої мережі або сервер мережі відвідування. Отже, існує необхідність динамічного надання МС для отримання інструкцій відносно інформації про конфігурацію для доступу до сервера при мобільному IP обміні даними. Фіг.1 являє собою систему обміну даними, яка підтримує обмін даними по Інтернет Протоколу (IP) і безпровідний обмін даними. Фіг.2 являє собою часову діаграму для динамічного надання Мобільній Станції (МС) інформації про конфігурацію по протоколу ініціалізації сесії (SIP). Фіг.3 являє собою часову діаграму для динамічного надання Мобільній Станції (МС) інформації про конфігурацію по протоколу ініціалізації сесії (SIP). Фіг.4 являє собою часову діаграму для динамічного надання Мобільній Станції (МС) інформації про конфігурацію по протоколу ініціалізації сесії (SIP). Фіг.5 являє собою часову діаграму для динамічного надання Мобільній Станції (МС) інформації про конфігурацію по протоколу ініціалізації сесії (SIP). Слово "ілюстративний" використовується в даному описі в значенні "є прикладом, варіантом, ілюстрацією". Будь-який варіант здійснення, опи 4 саний в даному описі як "ілюстративний" не обов'язково тлумачиться як переважний або переважний в порівнянні з іншими варіантами здійснення. HDR абонентська станція, що згадується в даному описі як термінал доступу (AT), може бути мобільним або стаціонарним, і може обмінюватися даними з однією або більшою кількістю HDR базовими станціями, що згадуються в даному описі як приймачі-передавачі модемного пулу (МРТ). Термінал доступу відправляє і отримує пакети даних через один або більшу кількість приймачівпередавачів модемного пулу для HDR контролера базової станції, що згадується тут як контролер модемного пулу (МРС). Контролери модемного пулу і приймачі-передавачі модемного пулу є частиною мережі, яка називається мережею доступу. Мережа AN доступу транспортує пакети даних між численною кількістю терміналів доступу AT. AN включає в себе мережеве обладнання, що забезпечує зв'язок між мережею з комутацією пакетів даних і AT. AN відповідає Базовій Станції (БС), в той час як AT відповідає Мобільній Станції (МС). Мережа доступу може бути додатково з'єднана з додатковими мережами, зовнішніми по відношенню до мережі доступу, такими як корпоративна інтрамережа або Інтернет, і може передавати пакети даних між кож ним терміналом доступу і вказаними зовнішніми мережами. Термінал доступу, який створив активний канал трафіка з одним або більшою кількістю приймачами-передавачами модемного пулу, називається активним терміналом доступ у, що знаходиться в режимі трафіка. Термінал доступу, який знаходиться в процесі встановлення активного каналу трафіка з одним або більшою кількістю приймачами-передавачами модемного пулу називається таким, що знаходиться в режимі встановлення з'єднання. Термінал доступ у може бути будь-яким пристроєм обробки даних, який обмінюється даними через безпровідний канал або через провідний канал, наприклад, використовуючи оптоволоконні або коаксіальні кабелі. Термінал доступу також може являти собою пристрій будь-якого типу, в тому числі, без обмеження, PC карту, компакт-флеш, зовнішній або внутрішній модем, безпровідній або провідний телефон. Лінія зв'язку, через яку термінал доступу посилає сигнали на приймач-передавач модемного пулу, називається зворотною лінією. Лінія зв'язку, через яку приймач-передавач модемного пулу посилає сигнали на термінал доступу, називається прямою лінією. На Фіг.1 показана система зв'язку, що включає в себе з'єднання безпровідної мережі з Інтернет. Як показано, система 100 отримує доступ до Інтернет 102 через домашню мереж у 120 і/або, щонайменше, одну мережу 110 відвідування. Домашня мережа 120 включає в себе власного агента (ВлА) 128, який обробляє обмін пакетними даними з мобільною станцією (МС) 104, якщо використовується мобільний IP. ВлА тунелює дейтаграми для їх доставки в МС 104, якщо МС 104 знаходиться поза домашньою мережі, і підтримує інформацію про поточне місцезнаходження МС 104. Домашня мережа 120 додатково включає в себе сервер 126 аутентификації, авторизації і облікових 5 90083 6 записів, який підтримує спосіб для аутентификації льного часу, такі як голосові, відео-, або текстові користувача Інтернет, такий як сервіс віддаленої повідомлення. Протокол ініціалізації сесії (SIP) аутенти фикації користувача комутованого з'єднанпрацює узгоджено з такими протоколами, даючи ня (RADIUS). можливість кінцевим точкам Інтернет (які називаМС 104 підтримує мобільний IP, причому МС ються користувальницькими агентами) виявляти 104 являє собою мобільний вузол, що змінює точодин одного і погоджувати характеристики сесії, ку підключення з однієї мережі або підвузла в іншу яку вони бажають спільно використовувати. Для мережу або підвузол. МС 104 може змінювати місвизначення місцеполож ення передбачуваних учацеположення без зміни IP адреси; і може продовсників, і для інших функцій, SIP дозволяє створюжувати обмін даними з іншими Інтернет вузлами в вати інфраструктур у мережевих хостів (які назибудь-якому місцеположенні, використовуючи ту ж ваються прокси-сервери), яким користувальницькі (постійну) IP адресу, якщо передбачити, що зв'язок агенти можуть посилати реєстрації, запрошення з точкою підключення доступний на рівні з'єднандля участі в сесії, і інші запити. SIP є швидким, ня. багатоцільовим інструментом для створення, моВіддалений Агент (ВА) в мережі 110 відвідудифікації і переривання сесій, який працює незавання забезпечує послуги маршрутизації до МС лежно від підлеглих транспортних протоколів і 104, якщо вона зареєстрована. В А в мережі 110 незалежно від типів сесій, що встановлюються. відвідування виконує детунелювання і доставляє в Як описано в 3GPP2, CSCF являє собою м еМС 104 дейтаграми, які були тунельовані за допорежевий компонент, який використовується тільки могою ВлА 128. Для дейтаграм, посланих МС 104, в Мультимедійному Домені. CSCF встановлює, ВА в мережі 110 відвідування за умовчанням може керує, підтримує і завершує Мультимедійні сесії і виконувати функцію маршрутизатора для зареєсткерує взаємодією користувальницьких служб. рованих мобільних вузлів. CSCF відповідає за: а) керування виділенням неКожній МС 104 надається довгострокова IP обхідних ресурсів, таких як сервери анонсування, адреса у відповідній домашній мережі 120. Ця добагатосторонні шлюзи, і інші; б) підтримка інформашня адреса керується так само, як "постійна" IP мації про режими сесії і пріоритети користувальадреса, що надається стаціонарному хосту. При ницьких служб; в) запит ААА для інформації аутезнаходженні поза домашньою мережею 120 "адрентификації і інформації про профіль користувача; і са відстеження" зв'язана з МС 104 і відбиває потог) виконання обробки задач сесії (наприклад, вибір чну точку підключення МС 104. МС 104 може вимережі), необхідної для завершення сесії. Функцікористовувати домашню адресу як адресу ональність CSCF в ситуації роумінгу являє собою відправника всіх IP дейтаграм, які посилає МС 104. розщеплення між мережею відвідування і домашФункція керування станом виклику (CSCF) к еньою мережею. Суть CSCF в домашній мережі рує призначенням ресурсів для IP послуг мультивідповідальна за керування сесією. медіа. P-CSCF являє собою Прокси-CSCF, що Мережа відвідування містить вказані сутності, виконує роль першого термінала або точки достуФункцію Керування Станом Прокси-Виклику (Pпу в IP мультимедійній системі, такій як система CSCF) і Функцію Керування Сесією Екстреного 100. IMS являє собою безпровідну систему All-IP, виклику (Е-CSCF). P-CSCF використовується для де дані, голос і сигналізація доставляються як IP запитів прокси з мобільної станції в CSCF домашпакети даних. По суті P-CSCF являє собою точку ній мережі і повернення відповідей з домашньої контакту МС 104 в мережі 110 відвідування після мережі на мобільну станцію. E-CSCF використовуреєстрації. Однак домашня мережа 104 може дати ється для екстрених викликів. Терміни "відвідуванкоманду МС 104 для продовження використання ня" і "домашній" відносяться до мереж різних проCSCF домашньої мережі 104. P-CSCF підтримує вайдерів, а не до географічних зон. Сама домашня протокол ініціалізації сесії (SIP), який використовумережа може бути географічно розподіленою. ється для установки голос-по-ІР (VoIP) і т.д. SIP і Ресурси і/або служби Мультимедійного Дом еописаний в роботі RFC №3261, озаглавленій "SIP: ну (функція керування медіа-шлюзу, функція керуSession Initiation Protocol" Rosenberg і інш., опублівання медіаресурсами) повинні відповідати тільки кований в червні 2002 року, включеній в даний на запити, які виходять від CSCF або BGCF сутноопис у всій своїй повноті як посилання. SIP являє стей, відповідальних за ці ресурси. Суть CSCF в собою протокол керування (сигналізації) рівня додомашній мережі може додатково ділитися на Фудатку для створення, модифікації і переривання нкцію Керування Сесією Запиту-Виклику (I-CSCF) і сесій з одним або декількома користувачами. Ці Функцію Керування Сесією Службового Виклику сесії включають в себе телефонні виклики по Інте(S-CSCF). Мо тивом для цього може бути розподіл рнет, доставку мультимедійних даних і мультименавантаження і/або прихованість внутрішньої медійні конференції. Багато які додатки для Інтернет режної структури, або виділення S-CSCF, близьковимагають створення і керування сесією, де сесія го до мобільної станції. При цьому I-CSCF буде розглядається як обмін даними між групою користочкою входу в мережу, відповідальної за встанотувачів. Реалізація цих додатків ускладнюється влення місцезнаходження S-CSCF, яка обслуговує через діяльність користувачів: користувачі можуть користувача, в той час як S-CSCF являє собою переміщатися між кінцевими точками, їх адресація суть фактично зберігаючу стан сесії. може виконуватися за допомогою великої кількості Обмін даними між CSCF і ААА може включати імен, і вони можуть обмінюватися даними декільв себе направлення адрес і маркерів безпеки, некох різних типів медіа - іноді одночасно. Розробобхідних для CSCF, для обміну даними з іншими лена численна кількість протоколів, які переносять сутностями CSCF. Також можуть застосовуватися різні форми мультимедійних даних в режимі реаінші технічні прийоми, які дозволяють CSCF ви 7 90083 8 значати адресу іншої суті CSCF. CSCF має доступ ції P-CSCF, наданої статично. Способи статичного до профілю абонента. CSCF використовує інфорзабезпечення включають в себе ручне забезпемацію з різних баз даних (наприклад, профілю чення МС інформацією (наприклад, IP адрес) об абонента) і активізує різні додатки послуг для вивсіх P-CSCF учасників роумінгу. Ін ший спосіб стазначення конкретної запитаної послуги. тичного забезпечення оснований на наданні по Як вказувалося вище, DHCP забезпечує інрадіоканалу. фраструктур у для надходження інформації про Необхідним є динамічне забезпечення МС, конфігурацію на хост-машину в мережі TCP/IP. при якому МС посилає запит DHCP, а відповідь Протокол динамічної конфігурації хоста (DHCP) DHCP включає в себе IP адресу необхідного Pнадає параметри конфігурації на Інтернет хостCSCF сервера. За Фіг.1 домашня мережа 120 машину. DHCP містить два компоненти: протокол включає в себе DHCP сервер 124, і сервер 122, для надання параметрів конфігурації, специфічних який може являти собою CSCF або P-CSCF сердля хоста, з DHCP сервера на хост-машину і мевер. Домашня мережа 120 приєднана до Інтернету ханізм призначення мережевих адрес хост102. Аналогічно, мережа 110 відвідування включає машинам. в себе PDSN 118, ААА сервер 116, DHCP сервер DHCP будується на моделі клієнт-сервер, в 114 і сервер 112, який може бути CSCF або Pякій призначені хост-машини DHCP сервера призCSCF сервером. Іншими словами, сервери 112, начають мережеві адреси і доставляють парам ет122 являють собою сервери для реалізації функри конфігурації в хост-машини, що динамічно конціональності SIP. фігур уються. У даному контексті, термін "сервер" Якщо МС 104 переміщається з домашньої м епосилається на хост-машину, що надає параметри режі 120 в мережу 110 відвідування, то МС 104 ініціалізації за допомогою DHCP, а термін "клієнт" посилає повідомлення запиту DHCP. У відповідь, посилається на хост-машину, що запитує парамеDHCP сервер посилає повідомлення у відповідь, три ініціалізації від DHCP сервера. що включає в себе IP адресу відповідного P-CSCF. Хост-машина не повинна діяти як DHCP серЗгідно з одним варіантом здійснення, DHCP сервер, якщо тільки вона явно не сконфігурована для вер надає повідомлення у відповідь, що включає цього системним адміністратором. Для виділення IP адресу певного P-CSCF сервера. Домашня меIP адреси DHCP підтримує три механізми. При режа 120 визначає призначений P-CSCF сервер. "автоматичному виділенні", DHCP призначає посНижче детально описана численна кількість тійну IP адресу хост-машини. При "динамічному способів для динамічного отримання МС інформапризначенні", DHCP призначає IP адресу хостції P-CSCF через DHCP. До використання способу машини для обмеженого періоду часу (або поки DHCP, МС вже встановила сесію передачі пакетхост-машина не звільнить адресу). При "ручному них даних і отримала IP адреси. Таким чином, призначенні", IP адреса хост-машини призначаспосіб DHCP, викладений в даному описі, не призється мережевим адміністратором, і DHCP виконачений для виділення IP адреси для МС. ристовується тільки для передачі певної адреси За Фіг.1, хоч МС 104 знаходиться в роумінгу, хост-машини. Конкретна мережа використовує МС 104 може використовувати P-CSCF в мережі один або декілька з цих механізмів в залежності 110 відвідування або в домашній мережі 120. Рівід політик системного адміністратора. шення про використання конкретного P-CSCF Динамічне призначення є єдиним з трьох м еприймається домашньою мережею 120. Рішення ханізмів, який дозволяє автоматичне багаторазове може бути основане на попередній угоді між носівикористання адрес, які більше не потрібні хостєм відвідування або домашнім носієм, інформації машині, для якої вони були призначені. Таким чикористувальницького профілю, локальної політики ном, динамічне призначення дуже корисне, зокреі т.д. Наприклад, домашній носій може мати угоду ма, для встановлення адреси хост-машини, яка роумінгу, при якій від абонентів, що входять в нобуде з'єднана з мережею тільки тимчасово, або сій відвідування, потрібне використання P-CSCF, для спільного використання обмеженою буферною що надається домашнім носієм. У іншому прикладі областю IP адрес між групою хост-машин, які не носій відвідування може мати локальну політику, потребують постійних IP адрес. Динамічне приз напри якій всі запити SIP, включаючи запити, викочення також може являти собою хороший вибір нані МС, що знаходиться в роумінгу, повинні бути для призначення IP адреси для нової хостоброблені локальним P-CSCF в носії відвідування. машини, постійно з'єднаної з мережею, у якої доУ іншому прикладі мережа 110 відвідування прийсить обмежені IP адреси, що є дуже важливим для має користувальницьку інформацію профілю з їх виправлення при видаленні старої хост-машини. домашнього ААА сервера 122 під час аутентифиРучне призначення IP адрес дозволяє DHCP бути кації доступу, яка містить переваги користувача, використаним для усунення схильного до помилок що відносяться до того, який P-CSCF використопроцесу ручної конфігурації хост-машин в таких вувати. Якщо при цьому виникає конфлікт, тоді типах оточення, де (з будь-якої причини) необхідсаме і локальна політика визначає, який з них вине керування призначенням IP адреси поза мехакористати. Мережеве рішення також має перевагу нізмами DHCP. в тому, що МС 104 поводиться однаково для Спосіб DHCP є додатковим до способів забезотримання P-CSCF інформації (наприклад, IP адпечення МС статичною інформацією P-CSCF. Для реси P-CSCF) і у випадку носія відвідування і у виявлення P-CSCF інформації МС спочатку може випадку домашнього носія. спробувати використати DHCP. У разі невдачі, Фіг.2 являє собою часову діаграму, що ілюстнаприклад, якщо мережа не підтримує DHCP, МС рує один сценарій, в якому обмін даними відбуваможе виконати відкат для використання інформається між МС 104, домашньою мережею 120 і ме 9 90083 10 режею 110 відвідування. Домашня мережа 120 вості його агента перенаправлення DHCP. Ця вкавключає в себе домашній RADIUS сервер 126 і зівка може бути передана в атрибуті, що залежить DHCP сервер 124. Мережа 110 відвідування вклювід постачальника 3GPP2, в повідомленні Доступучає в себе PDSN 118 і RADIUS сервер 116 відвідуЗапиту R ADIUS. Потім, домашній RADIUS сервер вання. МС 104 переміщається в мережу 110 відвіможе інформувати PDSN про інструкцію перенапдування і посилає аутентификацію доступу. МС равлення DHCP для конкретної МС. Інструкція 104 використовує DHCPINFORM повідомлення може бути включена в атрибут, що залежить від для запиту параметрів конфігурації. Оскільки МС постачальника 3GPP2, в повідомленні Доступу104 вже має IP адресу, МС включає свою адресу в Прийняття RADIUS. Інструкція повідомляє про те, поле "Client IP Address" DHCPINFORM. Звичайно що PDSN використовує локальний DHCP сервер МС не сконфігурована з IP адресою DHCP сервеабо перенаправляє DHSPINFORM у віддалений ра, таким чином, МС посилає DHCPINFORM через DHCP сервер. У другому випадку, інструкція також широкомовну передачу IP, таку як на UDP порт містить, щонайменше, одну IP адресу віддаленого (67). МС може використовувати обмежену широDHCP сервера. комовну передачу IP (наприклад, 255.255.255.255) За відсутності якої-небудь інструкції перенапзамість направленої широкомовної передачі IP. равлення DHCP в попередній угоді або користуваДля направленої широкомовної передачі IP повільницькому профілі, PDSN перенаправляє домлення посилаються індивідуально всім МС, DHCPINFORM на локальний DHCP сервер. PDSN пов'язаним з домашньою мережею. Потрібно відне повинен перенаправляти DHCPINFORM в якумітити що, система захисту домашнього носія МС небудь МС. найбільш ймовірно буде відкидати будь-які пакети Для МС, що знаходиться в роумінгу, яка вик онаправленої широкомовної передачі IP, якщо тільристовує мобільний IP, якщо зворотний тунель є ки не використовується зворотний тунель мобільдоступним згідно з IS-835-B, PDSN відправляє всі ного IP для тунелювання повідомлень направленої пакети обмеженої широкомовної передачі IP широкомовної передачі IP назад в ВлА МС. (включаючи пакети, що передаються DHCPINFORM може бути прийнятий численDHCPINFORM) в ВлА МС. Це примушує МС обміною кількістю DHCP серверів, причому кожний нюватися даними з DHCP сервером. Якщо зворотвідповідає повідомленням підтвердження ний тунель не доступний для МС, PDSN виконує DHCPACK. Якщо ці відповіді містять розрізнювафункцію DHCP Агента Обміну, і поведінка є такою льну інформацію Р-СНСР, тоді саме МС вирішує, ж, як у випадку Простого IP. Тобто, PDSN перенаякий з них використати. правляє DHCPINFORM в локальний або віддалеПід час роумінгу МС посилає DHCPINFORM, ний DHCP сервер, основуючись на попередній використовуючи Простий IP. При прийомі угоді з домашньою мережею МС, або користуваDHCPINFORM, PDSN перенаправляє його в локальницькому профілі МС, або локальній політиці. льний DHCP сервер в мережі відвідування або у Якщо зворотний тунель доступний, ВлА може віддалений DHCP сервер в домашній мережі МС. отримувати пакети обмеженої широкомовної пеРішення про перенаправлення основане на попередачі IP, які несуть DHCPINFORM. PDSN перенаредній угоді з домашньою мережею МС, або кориправляє DHCPINFORM або через обмежену широстувальницькому профілі МС, або локальній полікомовну передачу IP в локальну мережу, яка має тиці. один або декілька DHCP серверів, або через одЯкщо домашній носій МС має угоду про роуноадресну передачу в локальний DHCP сервер за мінг з носієм відвідування для використання локаумовчанням. льного P-CSCF для обслуговування МС, що знаЗгідно з мобільним IP, MC може зажадати від ходиться в роумінгу, PDSN перенаправляє ВлА відправлення будь-яких пакетів широкомовної DHCOINFORM в локальний DHCP сервер. PDSN передачі або багатоадресної передачі в MC. MC перенаправляє DHCPINFORM або через: 1) обмезапитує цю характеристику за допомогою установжену широкомовну передачу IP в локальну мереки В-біта в Запиті Реєстрації мобільного IP. Якщо жу, яка має один або декілька DHCP серверів; або ВлА приймає пакет широкомовної передачі IP або 2) одноадресну ; передачу в локальний DHCP багатоадресної передачі IP (призначений для грусервер за умовчанням. PDSN не перенаправляє пи, в якій МС є членом), ВлА інкапсулює пакет в BHCPINFORM в яку-небудь МС. інший IP пакет, призначений для домашньої адреЯкщо домашній носій МС має угоду про роуси МС, і потім тунелює інкапсульований пакет в мінг з носієм відвідування для перенаправлення PDSN. Однак це не потрібно для ВлА для передачі DHCPINFORM назад на домашній носій, то необпакету широкомовної передачі IP, що містить хідно забезпечити PDSN відповідною інструкцією DHCPINFORM для будь-якої МС, оскільки радіокаперенаправлення DHCP, тобто, відбитті між донал нераціонально витрачається при транспортуменним ім'ям домашнього носія і, щонайменше, ванні DHCPINFORM в МС, якій насправді не потріоднією IP адресою віддаленого DHCP сервера. бен DHCPINFORM. Можливим рішенням є Якщо попередня угода про перенаправлення санкціонування ВлА, що дозволяє їй не передаваDHCP не є практичною і доступною (внаслідок ти будь-які пакети широкомовної передачі IP логістичних або інших причин), альтернатива для (DHCP, які переносять повідомлення) в такі МС, PDSN полягає в отриманні інструкції перенаправякі бажають прийняти пакети широкомовної перелення у вигляді користувальницького профілю з дачі з ВлА. домашнього RADIUS сервера МС. Під час а утенDHCP сервер відповідає МС DHXPPACP через тификації доступу МС, PDSN може указати домаодноадресну передачу IP пакету. DHCP сервер шньому RADIUS серверу на функціональні можлидізнається адресу IP MC з поля "Client IP Address" 11 90083 12 DHCPINFORM. Отже, PDSN не потребує "перенатификація доступу МС. Перенаправлення DHCP правлення" DHCPACK; замість цього, PDSN просвключає в себе адресу домашнього DHCP сервето направляє DHCPACK, також як будь-який інший ра. У результаті, МС виявляє віддалений P-CSCF пакет. в домашній мережі. За Фіг.2, на етапі 1 МС виконує DHCPACK містить опцію DHCP сервера SIP, аутенти фикацію доступу (CHAP для Простого IP, яка передає інформацію (наприклад, ім'я домена або ВА Виклик/Відповідь для Мобільного IP). На або IP адресу), щонайменше, одному P-CSCF. етапі 2 аутентификація доступу викликає посиланЯкщо опція переносить більше однієї P-CSCF, МС ня по PDSN для відправлення RADIUS Доступуповинна використовувати ін формацію Р-CSCF в Запиту в домашній RADIUS сервер МС через перерахованому порядку. Якщо МС приймає ім'я RADIUS сервер відвідування. RADIUS Доступдомена P-CSCF, MC повинна використовувати Запит містить атрибут, що залежить від постачаDNS для отримання IP адреси P-CSCF. МС сконльника 3GPP2, вказуючий що PDSN має функціофігурована з IP адресою Сервера DNS, або МС нальну можливість агента перенаправлення отримує його динамічно через ІРСР. DHCP. Локальний DHCP сервер в мережі відвідуванНа етапі 3 при успішній аутентификації дом аня може відповідати домашній мережі МС інфоршній RADIUS сервер відповідає RADIUS Доступмацією P-CSCF. Це може бути передбачене через Задоволений, який містить атрибут, що залежить угоду про роумінг і придатне для МС Простого IP від постачальника 3GPP2, несучий інструкцію пероумінгу, призначеного для сповіщення про інфоренаправлення DHCP для цієї конкретної МС. Інрмацію P-CSCF в її домашній мережі. Простий IP струкція призначена для перенаправлення означає, що МС при ініціюванні сесії передачі паDHCPINFORM в DHCP сервер в домашній мережі і кетних даних отримує IP адресу, призначену локамістить IP адресу віддаленого DHCP сервера. льною мережею, яка в даний час обслуговує МС. На етапі 4, МС бажає виявити P-CSCF через Простий IP не забезпечує мобільності IP, на відміDHCP і посилає DHCPINFORM через обмежену ну від мобільного IP, оскільки МС, що використоширокомовну передачу IP. МС включає свою IP вує Простий IP, вимагає отримання нової IP адреадресу в полі "Client IP Address" DHCPINFORM. си, якщо вона переміщається в нову мережу. На етапі 5, основуючись на інструкції перенапDHCP сервер в домашній мережі може відпоравлення DHCP, прийнятій на етапі 3, PDSN перевісти інформацією про P-CSCF в обслуговуючій направляє DHCPINFORM через одноадресну пемережі відвідування. Це може бути корисним для редачу в DHCP сервер в домашній мережі. МС, що знаходиться в Мобільному IP роумінгу, На етапі 6, DHCP сервер посилає DHCPSCK в якщо дозволений зворотний тунель для її сповіМС через одноадресну передачу. DHCP сервер щення про інформацію P-CSCF в обслуговуючій дізнається IP адресу МС з поля "Client IP Address" мережі відвідування. DHCPINFORM. DHCPACK містить інформацію Необхідно зазначити, що DHCP сервер в до(адреса IPv4 або ім'я домена) Р-CSCF в домашній машній мережі не знає, яка мережа відвідування мережі МС. DHCPACK встановлює IP адресу Pобслуговує МС, і, отже, DHCPINFORM не ідентиCSCF. Якщо вибрана підтримка P-CSCF в домашфікує мережу відвідування. Крім того, використанній мережі, тоді DHCPACK надає IP адресу доманя локального P-CSCF є причиною небажаного шнього DHCP. Інструкція перенаправлення DHCP ефекту блокування пакетів, створених мобільною вказує PDSN, який DHCP сервер використовувати, станцією. А саме, для SIP INVITE з МС виконуєтьщо має на увазі ту ж саму мережу P-CSCF. Переся зворотне тунелювання в ВлА МС в домашній направлення DHCP може включати в себе індикамережі і потім спрямовується назад в P-CSCF в тор, такий як однобітовий індикатор, в якому якщо мережу відвідування. Такий надмірний обмін ввобіт індикатора встановлений, МС використовує дить додаткове час очікування при встановленні домашню мережу, а якщо скинений, МС викорисвиклику SIP. товує мережу відвідування. Якщо домашня мережа вибирає підтримку PНа відміну від цього, якщо вибране викорисCSCF в домашній мережі, то потім мережа відвітання P-CSCF в локальній мережі відвідування, то дування діє як бітовий насос без забезпечення на Фіг.3 показаний такий же сценарій, в якому якого-небудь керування і/або гнучкості. На відміну DHCP сервер в мережі відвідування відповідає на від цього, якщо вибрана підтримка P-CSCF в меповідомлення DHCPINFORM за допомогою режі відвідування, то мережа відвідування забезDHCPACK через широкомовну передачу, в якій печує керування і гнучкість. Це дозволяє мережі DHCP сервер надає IP адресу Р-CSCF мережі відвідування обчислювати витрати, сигналізацію відвідування. Потрібно зазначити, що якщо мерекерування, таку як заборона VoIP в години пік і т.д. жа відвідування не має функціональної можливосПотрібно зазначити, що мережа відвідування ті P-CSCF, то запит доступу R ADIUS етапу 2 на це може не мати можливості Р-CSCF, у разі якого вказує. Іншими словами, запит доступу вказує на домашня мережа буде підтримувати керування Pфункціональну можливість мережі. Це зроблене за CSCF для обміну даними. допомогою двох полів: функціональна можливість МС, що знаходиться в Простому IP роумінгу, з DHCP для PDSN; і функціональна можливість Pвикористанням P-CSCF в домашній мережі CSCF мережі відвідування. Якщо PDSN не має У цьому прикладі, PDSN мережі відвідування функціональної можливості DHCP, то повідомленперенаправляє DHCPINFORM у віддалений DHCP ня DHCPINFORM відкидається, оскільки PDSN не сервер в домашній мережі МС, основуючись на має можливості для відповіді. інструкції перенаправлення DHCP, отриманій з МС, що знаходиться в Простому IP роумінгу, з домашнього RADIUS сервера МС під час аутенвикористанням P-CSCF в мережі відвідування 13 90083 14 У цьому прикладі, PDSN перенаправляє здійснення винаходу, розкритими тут, можуть бути DHCPINFORM в локальний DHCP сервер за відсуреалізовані як електронні апаратні засоби, комп'ютності яких-небудь інструкцій перенаправлення терні програмні засоби або їх комбінація. Для того, DHCP. У результаті, МС виконує виявлення локащоб ясно проілюструвати вказану взаємозамінльного P-CSCF в мережі відвідування. ність апаратних засобів і програмних засобів, різні За Фіг.4, на етапі 1 МС бажає виявити P-CSCF ілюстративні компоненти, блоки, модулі, схеми, і через DHCP і посилає DHCPINFORM через обмеетапи були вище описані в загальному випадку в жену широкомовну передачу IP. МС включає свою термінах їх функціональності. Чи буде вказана IP адресу в поле "Client IP Address" DHCPINFORM. функціональність реалізована за допомогою апаНа етапі 2, через відсутність будь -якої інструкратних засобів або програмних засобів, залежить ції перенаправлення DHCP (з попередньої угоди з від конкретного додатку і конструктивних обмедомашньою мережею МС або користувальницькожень, що накладається на всю систему. Фахівці в го профілю з домашнього RADIUS сервера МС), даній галузі техніки можуть реалізовувати вказану PDSN перенаправляє DHCPINFORM в DHCP серфункціональність різними способами для кожного вер в домашній мережі через одноадресну переконкретного додатку, але така реалізація не подачу. Цей приклад передбачає, що PDSN забезвинна бути інтерпретована як вихід за межі об'єму печений IP адресою локального DHCP сервера. даного винаходу. На етапі 3 DHCP сервер посилає DHCPACK в Різні ілюстративні логічні блоки, модулі, схеми, МС через одноадресну передачу IP пакету. DHCP описані в зв'язку з варіантами здійснення винахосервер дізнається IP адресу МС з поля "Client IP ду, розкритими в даному описі, можуть бути реаліAddress" DHCPINFORM. DHCPACK містить інфорзовані або виконані за допомогою процесора загамацію (адреса Ipv4 або ім'я домена) Р-CSCF в льного призначення, цифрового сигнального мережі відвідування. процесора (DSP), спеціалізованої інтегральної МС, що знаходиться в роумінгу, з використансхеми (ASIC), програмованої користувачем вентиням Мобільного IP зі зворотним тунелем льної матриці (FPGA) або іншого логічного приЯк показано на Фіг.5, МС використовує Мобістрою, що програмується, дискретних вентилів або льний IP, і зворотний тунель є доступним. Таким транзисторної логіки, дискретних апаратних комчином, від PDSN потрібна передача всіх пакетів понентів, або будь-якої їх комбінації, розробленої обмеженої широкомовної передачі IP (вимикаючи для виконання функцій, викладених в даному оп иDHCPINFORM) в ВлА МС. Це ефективно змушує сі. Процесор загального призначення може бути МС виконувати обмін даними з DHCP сервером і, мікропроцесором, контролером, мікроконтролером отже, P-CSCF в домашній мережі. або кінцевим автоматом. Процесор також може На етапі 1 МС бажає виявити P-CSCF через бути реалізований як комбінація обчислювальних DHCP і посилає DHCPINFORM через обмежену пристроїв, наприклад, комбінація DSP і мікропроширокомовну передачу IP. МС включає свою IP цесора, численної кількості процесорів, одного або адресу в поле "Client IP Address" DHCPINFORM. більшої кількості мікропроцесорів в поєднанні з На етапі 2, згідно з IS-835-B, якщо зворотний ядром DSP, або будь-якої іншої подібної конфігутунель доступний, від PDSN потрібна передача рації. всіх пакетів широкомовної передачі IP в ВлА МС. Етапи способу або алгоритму, викладені в На етапі 3 ВлА направляє пакет обмеженої широзв'язку з варіантами здійснення винаходу, розкрикомовної передачі IP (що містить DHCPINFORM) в тими в даному описі, можуть бути реалізовані безлокальну мережу ВлА. посередньо у вигляді апаратних засобів, у вигляді На етапі 4 DHCP сервер посилає DHCPACK в програмних модулів, що виконуються процесором, МС через одноадресну передачу. DHCP сервер або їх комбінації. Програмні модулі можуть знаходізнається IP адресу МС з поля "Client IP Address" дитися в пам'яті ОЗП, флеш-пам'яті, пам'яті ПЗП, DHCPINFORM. DHCPAK містить інформацію (адпам'яті EPROM, пам'яті EEPROM, регістрах, жорсреса Ipv4 або ім'я домена) Р-CSCF в домашній ткому диску, знімному диску, CD-ROM, або на носії мережі МС. Одноадресна передача IP пакету, яка даних будь-якого іншого виду, відомого в даній несе DHCPACK, направляється в ВлА МС. галузі техніки. Ілюстративний носій даних з'єднаНа етапі 5 ВлА тунелює IP пакет одноадресної ний з процесором, таким чином , що вказаний пропередачі, який несе DHCPACK, в PDSN. На етапі 6 цесор може зчитувати інформацію і записувати PDSN передає IP пакет одноадресної передачі, інформацію на носій даних. Як альтернатива, ноякий несе DHCPACK, в МС. сій даних може бути інтегрований в процесор. Фахівці в даній галузі техніки визнають, що інПроцесор і носій даних можуть входити в склад формація і сигнали можуть бути представлені з ASIC. ASIC може входити до складу термінала використанням будь-якого з множини різних спокористувача. Як альтернатива, процесор і носій собів і технологій. Наприклад, дані, інструкції, к оданих можуть входити до складу термінала корисманди, інформація, сигнали, біти, символи і чіпи, тувача у вигляді дискретних компонентів. які могли згадуватися у вищевикладеному описі, Попередній опис розкритих варіантів здійсненможуть бути представлені напругами, струмами, ня даного винаходу представлений для того, щоб електромагнітними хвилями, магнітними полями і дати можливість будь-якому фа хівцеві в даній гачастинками, оптичними полями і частинками, або лузі те хніки використовувати даний винахід. Для будь-якою їх комбінацією. фа хівців в даній галузі техніки будуть очевидні Фахівці в даній галузі техніки також визнають, різні модифікації вказаних варіантів здійснення що різні ілюстративні логічні блоки, модулі, схеми і даного винаходу, і загальні принципи, визначені в етапи алгоритмів, описані в зв'язку з варіантами даному описі можуть застосовуватися в інших ва 15 90083 ріантах здійснення, не виходячи за рамки суті і об'єму даного винаходу. Таким чином, даний винахід не призначений для обмеження варіантів здійснення, викладених в даному описі, але повинен відповідати найбільш широкому об'єму, сумісному з принципами і новими відмітними особливостями, розкритими в даному описі. 16 Перелік посилальних позицій Фіг.1 110 Мережа відвідування 120 Домашня мережа 122 Сервер 17 90083 18 19 Комп’ютерна в ерстка О. Гапоненко 90083 Підписне 20 Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
