Заготовка з листового матеріалу (варіанти), ємність з листового матеріалу (варіанти) та спосіб формування ємності з листового матеріалу

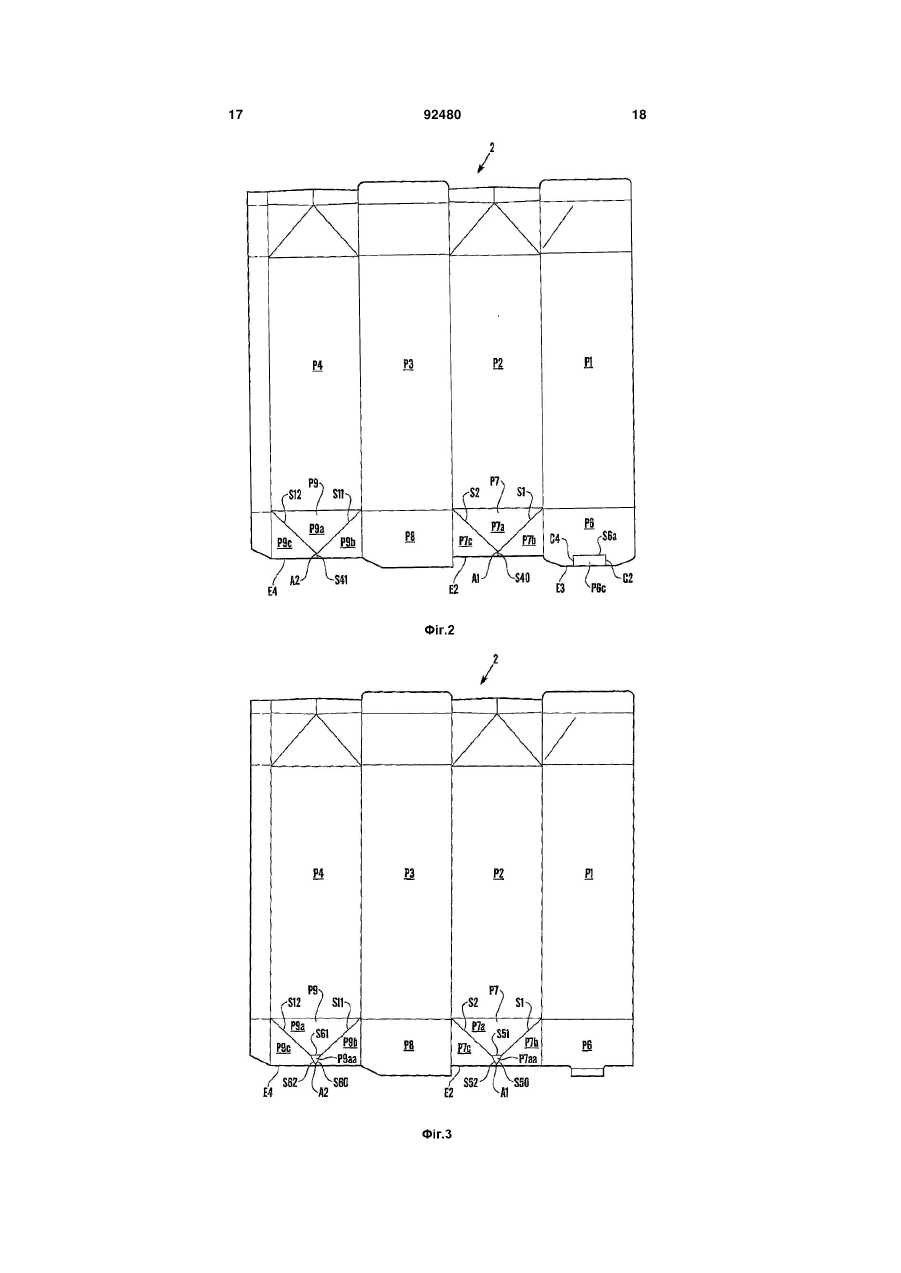

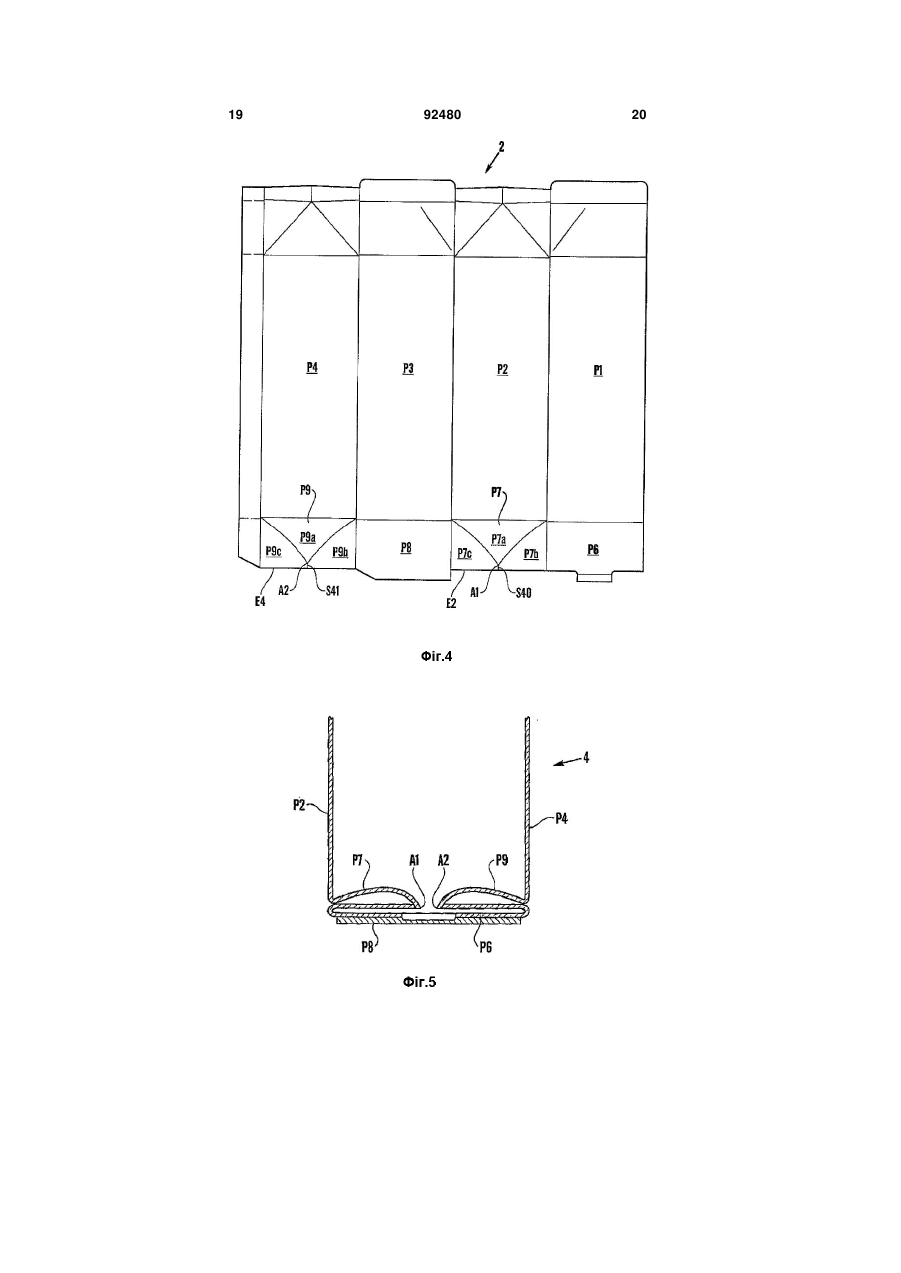

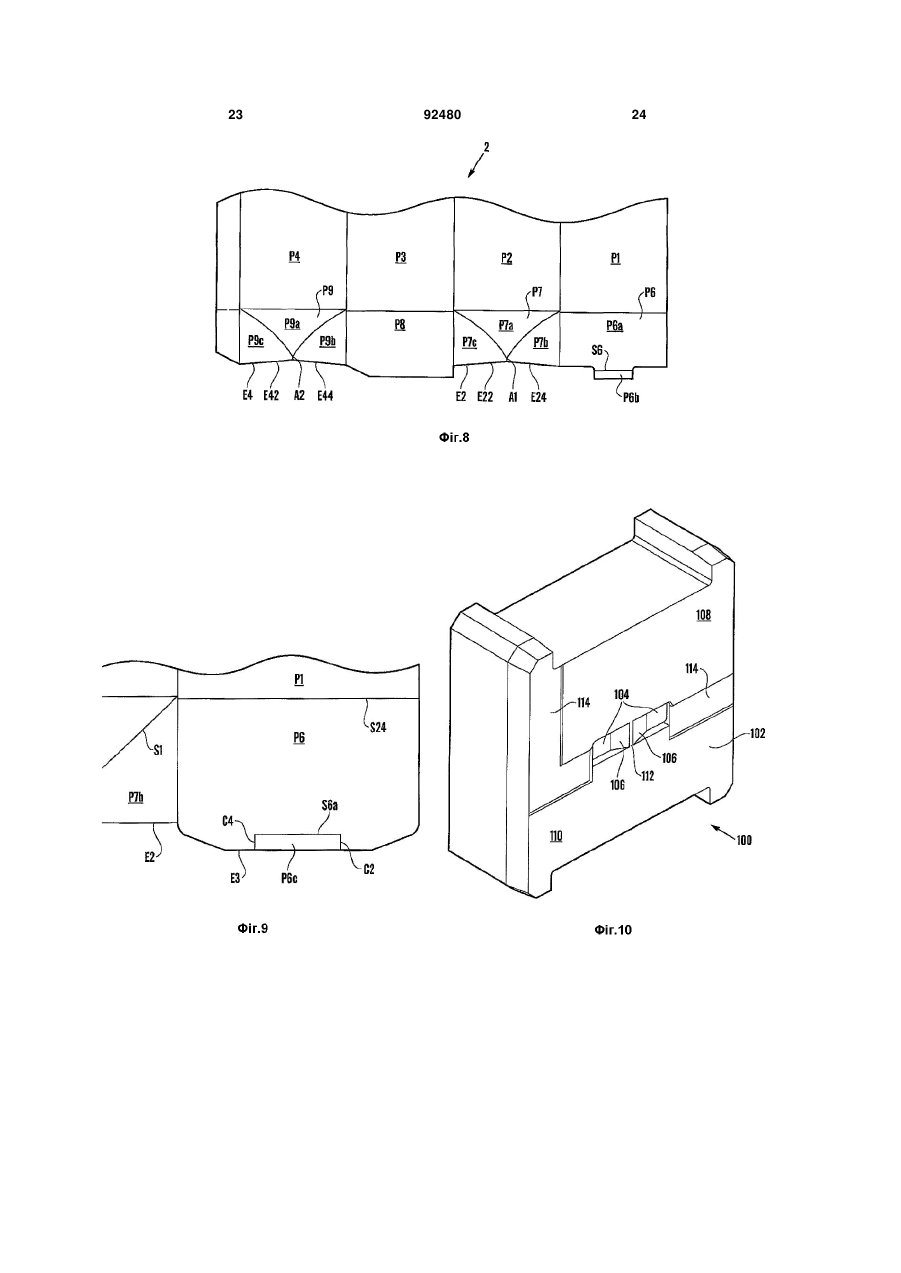

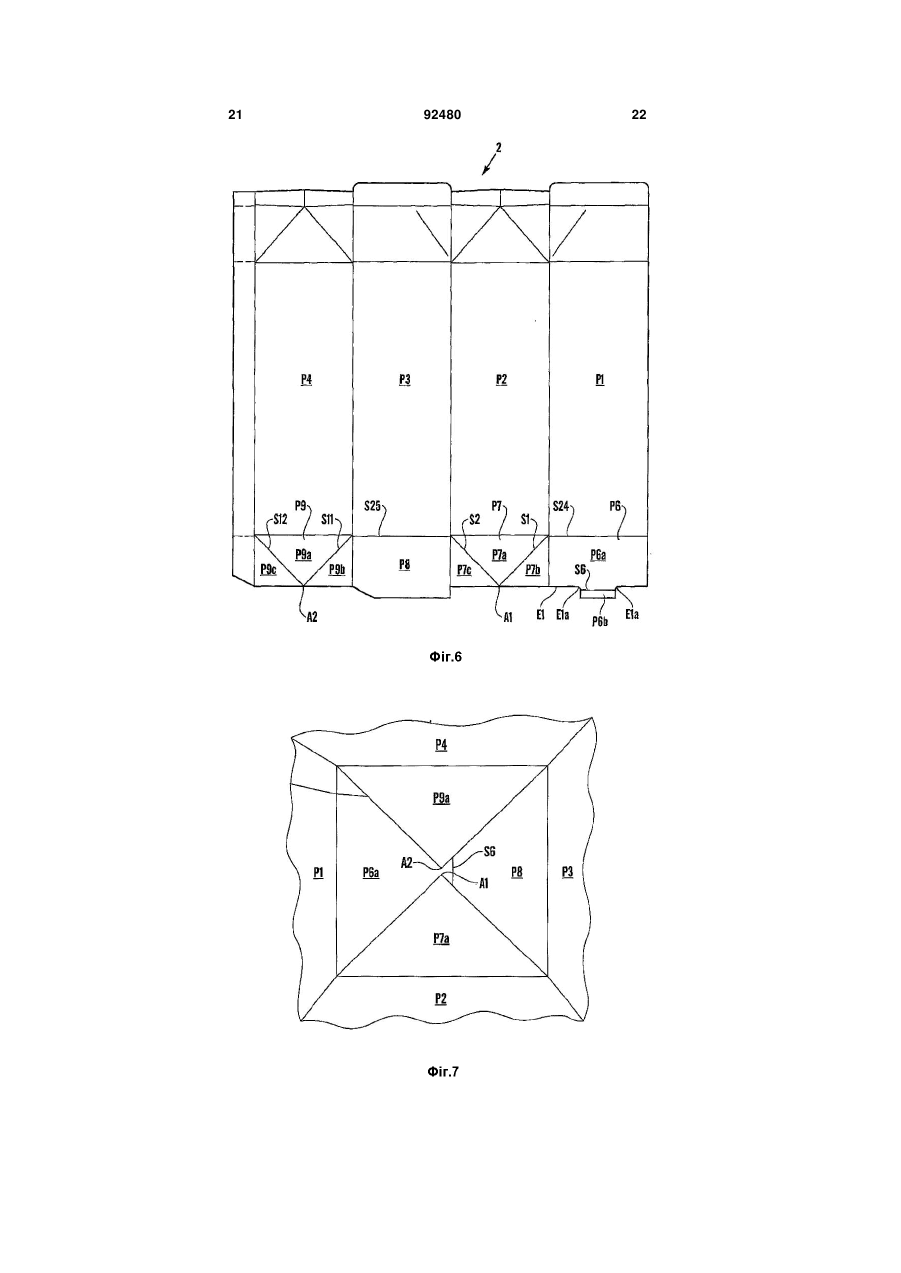

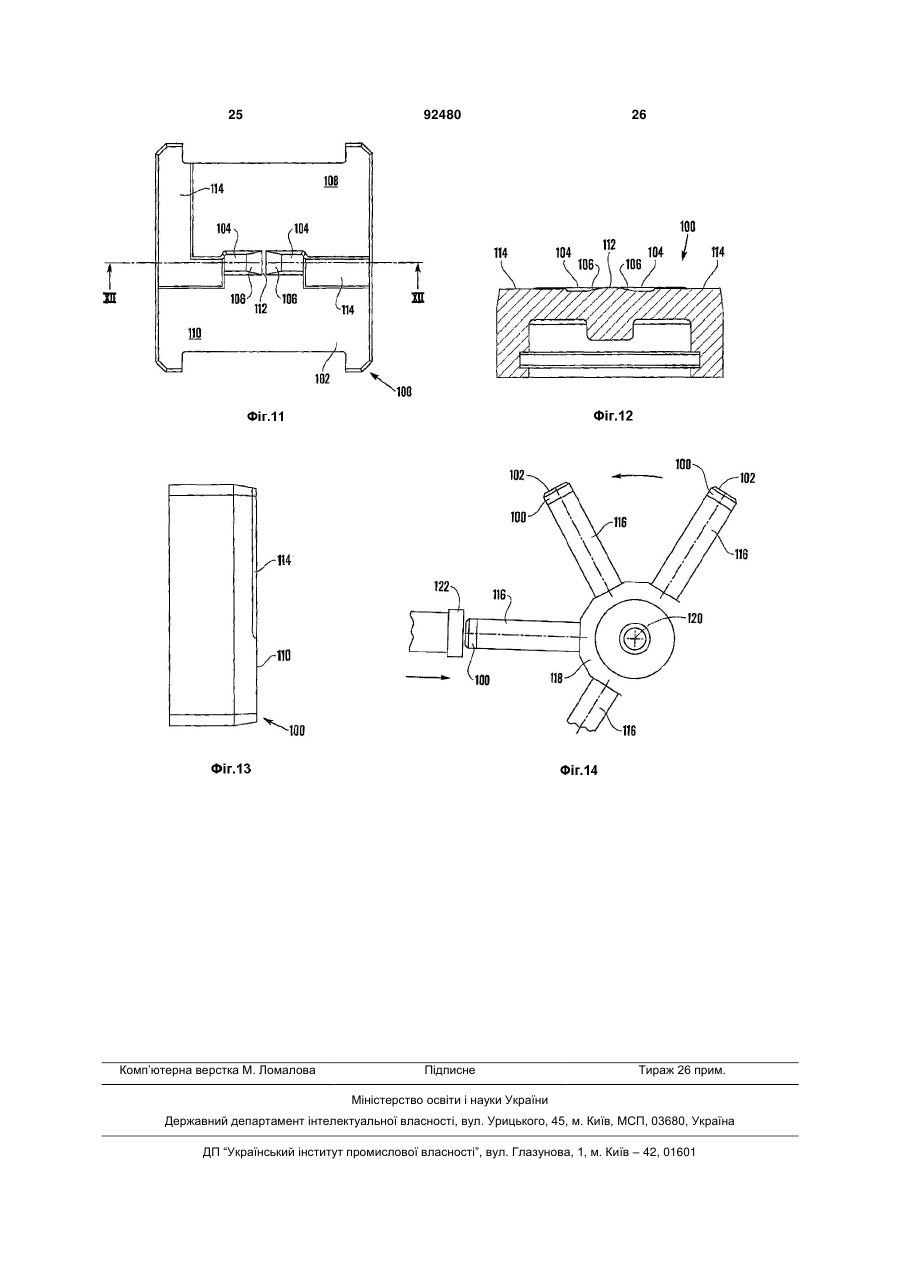

1. Заготовка з листового матеріалу, що складається з шару целюлозного матеріалу та шару термопластичного матеріалу і включає ряд панелей корпусу (Р1-Р4), утворених з першої, другої, третьої та четвертої панелей корпуса (Р1-Р4), та ряду закриваючих панелей (Р6-Р9), що проходить, по суті, паралельно зазначеному ряду панелей корпуса (Р1-Р4) і складається з першої, другої, третьої та четвертої закриваючих панелей (Р6-Р9), при цьому друга (Р7) та четверта (Р9) закриваючі панелі мають кожна першу та другу похилі лінії слабкості (S1, S11, S2, S12), які ділять панель на центральну субпанель (Р7а, Р9а), розташовану поряд, відповідно, з другою та четвертою панелями корпусу (Р2, Р4), а також дві крайні субпанелі (P7b, P7c, P9b, Р9с), причому кожна з названих центральних субпанелей (Р7а, Р9а), має, по суті, трикутну форму та простягається від відповідної панелі корпуса (Р2, Р4) до вершини (А1, А2), а перша закриваюча панель (Р6) має центральний виступ (Р6с), що проходить назовні відносно панелі (Р6) та відділяється від цієї панелі (Р6) лінією слабкості (S6a), яка відрізняється тим, що ця лінія слабкості (S6a) зсунута відносно уявної лінії, що проходить через обидві вершини (А1, А2), що розташовані поряд з зовнішніми краями другої та четвертої закриваючих панелей, і знаходиться на рівні між крайнім зовнішнім краєм (Е3) зазначеної 2 (19) 1 3 внутрішню, по суті, прямокутну частину стінки (Р6), що включає виступ (Р6с), яка знаходиться по центру відносно решти цієї частини стінки (Р6), та виступаючі частини на відповідних протилежних краях цього виступу складаються між зазначеною зовнішньою, по суті, прямокутною частиною стінки та відповідними, по суті, трикутними частинами стінок відповідної першої та другої груп, по суті, трикутних частин стінок, причому зазначений виступ (Р6с) зігнутий назад до зазначеної решти частини та встановлений між зазначеною рештою частин та зазначеною зовнішньою, по суті, прямокутною частиною стінки (Р8), яка відрізняється тим, що зазначені вершини (А1, А2) знаходяться за межами лінії, вздовж якої зігнутий цей виступ, і перебувають в контакті з внутрішньою частиною стінки (Р6). 7. Ємність з листового матеріалу за п. 6, яка відрізняється тим, що відповідні внутрішні, по суті, трикутні частини стінок (Р7а, Р9а), що проходять від другої та четвертої частин корпуса (Р2, Р4), визначені першою лінією розмітки, розташованою поряд з цими частинами корпуса (Р2, Р4), та другою і третьою нелінійними лініями слабкості (S1, S2, S11, S12). 8. Ємність з листового матеріалу за п. 7, яка відрізняється тим, що зазначені друга та третя нелінійні лінії слабкості (S1, S11, S2, S12) є кривими. 9. Ємність з листового матеріалу за п. 7, яка відрізняється тим, що кожна з зазначених другої та третьої нелінійних ліній слабкості утворені двома лінійними сублініями слабкості (S1, S50, S2, S52, S11, S60, S12, S62). 10. Заготовка з листового матеріалу, що складається з шару целюлозного матеріалу та шару термопластичного матеріалу і включає ряд панелей корпусу (Р1-Р4), що утворений з першої, другої, третьої та четвертої панелей корпуса (Р1-Р4), та ряду закриваючих панелей (Р6-Р9), що проходить, по суті, паралельно зазначеному ряду панелей корпуса (Р1-Р4) і складається з першої, другої, третьої та четвертої закриваючих панелей (Р6-Р9), причому кожна із закриваючих панелей (Р6-Р9) має край (Е1-Е4), кожна друга (Р7) та четверта (Р9) закриваючі панелі мають першу та другу похилі лінії слабкості (S1, S11, S2, S12), які ділять панель на центральну субпанель (Р7а, Р9а), що розташована поряд, відповідно, з другою та четвертою панелями корпуса (Р2, Р4), та дві крайні субпанелі (P7b, P7c, P9b, Р9с), що розташовані поряд з відповідними краями (Е2, Е4), яка відрізняється тим, що згадані крайні субпанелі (Р7b, Р7с, Р9b, Р9с) призначені для вигинання від відповідного краю (Е2, Е4), а зазначені перша та друга лінії слабкості (S1, S11, S2, S12) є кривими. 11. Заготовка з листового матеріалу за п. 10, яка відрізняється тим, що зазначена друга (Р7) та четверта (Р9) закриваючі панелі включають першу та другу групи, по суті, трикутних закриваючих частин стінок (Р7а-Р7с, Р9а-Р9с), кожна з яких включає внутрішню, по суті, трикутну частину стінки (Р7а, Р9а), що проходить від відповідної частини корпуса (Р2, Р4) до вершини (А1, А2), а вершини знаходяться на певній відстані від найближчого краю (Е2, Е4). 92480 4 12. Заготовка з листового матеріалу за п. 11, яка відрізняється тим, що додатково включає лінію слабкості (S40, S41), яка з'єднує вершину з найближчим краєм (Е2, Е4). 13. Заготовка з листового матеріалу за одним з пп. 10-12, яка відрізняється тим, що зазначена центральна субпанель (Р7а, Р9а) розділена лінією слабкості (S51, S61), що по суті є паралельною краю (Е2, Е4) зазначеної закриваючої панелі (Р7, Р9). 14. Заготовка з листового матеріалу за п. 13, яка відрізняється тим, що поділяюча на дві частини лінія слабкості (S51, S61) проходить, по суті, між точками вигинання зазначених першої та другої похилих ліній слабкості. 15. Заготовка з листового матеріалу за одним з пп. 10-14, яка відрізняється тим, що кожен з країв (Е2 і Е4) зазначених другої (Р7) та четвертої (Р9) закриваючих панелей складається з двох похилих частин (Е22, Е24 і Е42, Е44) з можливістю утворення невеликої оберненої вгору деталі. 16. Заготовка з листового матеріалу за одним з пп. 11-15, яка відрізняється тим, що зазначені похилі частини (Е22, Е24 і Е42, Е44) проходять назовні і вниз від центральної точки країв (Е2 і Е4) зазначених другої (Р7) та четвертої (Р9) закриваючих панелей, найближчих до відповідних вершин (А1 та А2). 17. Заготовка з листового матеріалу за одним з пп. 10, 12-16, яка відрізняється тим, що перша закриваюча панель (Р6) включає субпанель (Р6а), і центральний виступ (Р6b) виступає по центру назовні від відповідної субпанелі (Р6а), і центральний виступ (Р6b), відділений від зазначеної субпанелі (Р6а) лінією слабкості (S6), яка зсунута відносно уявної лінії, що проходить через обидві вершини (А1, А2), у напрямку від зазначеної першої закриваючої панелі (Р6). 18. Заготовка з листового матеріалу за одним з пп. 11, 11-16, яка відрізняється тим, що перша закриваюча панель (Р6) включає центральний виступ (Р6b), який виступає по центру назовні від цієї панелі (Р6), і центральний виступ (Р6b) відділений від цієї панелі (Р6а) лінією слабкості (S6a), зсунутою відносно уявної лінії, що проходить через обидві вершини (А1, А2) та знаходиться на рівні між нижнім краєм (Е3) панелі (Р6) і, по суті, рівнем зазначеної уявної лінії. 19. Спосіб формування ємності з листового матеріалу, що включає забезпечення наявності відкритого рукава ємності, яка виготовлена з шару целюлозного матеріалу та шару термопластичного матеріалу, і має частини корпуса (Р1-Р4) та закриваючі частини стінок (Р6-Р9), які включають першу та другу групи, по суті, трикутних закриваючих частин стінок (Р7а-Р7с, Р9а-Р9с), кожна з яких включає внутрішню, по суті, трикутну частину стінки (Р7а, Р9а), що проходить від відповідної частини корпуса (Р2, Р4) до вершини (А1, А2), розташованих поряд з зовнішніми краями другої і четвертої закриваючих панелей, а кожна закриваюча частина стінок (Р6-Р9) має край (Е1-Е4), кожна друга (Р7) та четверта (Р9) закриваючі частини стінки мають першу та другу похилі лінії слабкості (S1, 5 92480 6 S11, S2, S12), виконані у вигляді кривих ліній, які ділять частину стінки на центральну субчастину стінки (Р7а, Р9а), що розташована поряд, відповідно, з другою та четвертою частинами стінок корпуса (Р2, Р4), та дві крайні субчастини стінок (Р7b, Р7с, Р9b, Р9с), що розташовані поряд з відповідними краями (Е2, Е4), а зазначені крайні субчастини стінок (Р7b, Р7с, Р9b, Р9с) вигинають від відповідного краю (Е2, Е4) і виконують складання зазначених закриваючих частин стінок (Р6-Р9) всередину з утворенням закриваючої частини і, таким чином, спрямовують кожну з вершин (А1, А2) від внутрішньої частини зазначеного рукава ємності до зазначеного шару термопластичного матеріалу та запечатують зазначену закриваючу частину шляхом розм'якшення термопластичного матеріалу названої закриваючої частини. 20. Заготовка з листового матеріалу, що складається з шару целюлозного матеріалу та шару термопластичного матеріалу і включає ряд панелей корпуса (Р1-Р4), утвореного з першої, другої, третьої та четвертої панелей корпуса (Р1-Р4), та ряду закриваючих панелей (Р6-Р9), що проходить, по суті, паралельно зазначеному ряду панелей корпуса (Р1-Р4) і складається з першої, другої, третьої та четвертої закриваючих панелей (Р6-Р9), причому друга (Р7) та четверта (Р9) закриваючі панелі мають кожна першу та другу похилі лінії слабкості (S1, S11, S2, S12), які ділять панель на центральну субпанель (Р7а, Р9а), що розташована поряд, відповідно, з другою та четвертою панелями корпуса (Р2, Р4), та дві крайні субпанелі (P7b, P7c, P9b, P9c), причому кожна з названих центральних субпанелей (Р7а, Р9а), по суті, має трикутну форму та простягається від відповідної панелі корпуса (Р2, Р4) до вершини (А1, А2), а перша закриваюча панель (Р6) має субпанель (Р6а) і центральний виступ (Р6b), що виступає по центру назовні відносно субпанелі (Р6а) та відділяється від цієї субпанелі (Р6а) лінією слабкості (S6), яка зсунута відносно уявної лінії, що проходить через обидві вершини (А1, А2), у напрямку від зазначеної першої закриваючої панелі (Р6), а перша закриваюча панель (Р6) має край (Е1), що містить криві частини (Е1а) на відповідних протилежних боках зазначеного центрального виступу (Р6b). 21. Ємність з листового матеріалу, що складається з шару целюлозного матеріалу та шару термопластичного матеріалу і включає: петлю з частин корпуса (Р1-Р4), що включає першу, другу, третю та четверту частини корпуса (Р1Р4), закриваючу частину, що включає внутрішню та зовнішню, по суті, прямокутні частини стінок (Р6, Р8), які проходять від відповідних країв (S24, S25) першої та третьої частин корпуса (Р1, Р3), причому зовнішня частина (Р8) накладається на внутрішню частину (Р6) першу та другу групи, по суті, трикутних частин стінок (Р7а-Р7с, Р9а-Р9с), що включають ззовні, а також першу та другу групи, по суті, трикутних частин стінок (Р7а-Р7с, Р9а-Р9с),відповідні внутрішні, по суті, трикутні частини стінок (Р7а, Р9а), що проходять від другої та четвертої частин корпуса (Р2, Р4), відповідно, до відповідних вершин (А1, А2), розташованих поряд, та відповідні пари зовнішніх, по суті, трикутних частин стінок (P7b, P7c, P9b, Р9с), що проходять від відповідних внутрішніх, по суті, трикутних частин стінок (Р7а, Р9а) та від внутрішньої та зовнішньої, по суті, прямокутних частин стінок (Р6, Р8), внутрішню, по суті, трикутну частину стінки (Р6), що має край (Е1) та включає виступ (Р6b), що проходить по центру відносно решти цієї частини стінки (Р6), складений назад вздовж лінії слабкості (S6) до решти частини стінки та розміщений між зазначеною рештою частини стінки та зазначеною зовнішньою, по суті, прямокутною частиною стінки (Р8), зазначені вершини (А1, А2) лежать на певній відстані від лінії слабкості (S6) та перебувають у контакті з внутрішньою частиною стінки (Р6), яка відрізняється тим, що зазначений край (Е1) включає криві частини (Е1а) на відповідних протилежних боках зазначеного виступу (Р6b). Цей винахід стосується заготовок з листового матеріалу, утворених з них ємностей та способу формування ємності. Відповідно до першого аспекту цього винаходу запропоновано заготовку з листового матеріалу, що складається з шару целюлозного матеріалу та шару термопластичного матеріалу, причому ця заготовка включає ряд панелей корпуса, який складається з першої, другої, третьої та четвертої панелей корпуса, та ряд закриваючих панелей, що проходить, по суті, паралельно зазначеному ряду панелей корпуса і складається з першої, другої, третьої та четвертої закриваючих панелей, причому друга та четверта закриваючі панелі мають кожна першу та другу похилі лінії слабкості, які ділять панель на центральну субпанель, що розташована поряд, відповідно, з другою та четвер тою панелями корпуса, та дві крайні субпанелі, причому кожна з названих центральних субпанелей по суті має трикутну форму та простягається від відповідної панелі корпуса до вершини, а перша закриваюча панель має центральний виступ, що проходить назовні відносно панелі і відділяється від цієї панелі лінією слабкості, причому ця лінія слабкості зсунута відносно уявної лінії, що проходить через обидві вершини, і знаходиться на рівні між крайнім зовнішнім краєм зазначеної першої закриваючої панелі та рівнем названої уявної лінії. Відповідно до другого аспекту цього винаходу забезпечується ємність з листового матеріалу, що складається з шару целюлозного матеріалу та шару термопластичного матеріалу, причому ця ємність включає: 7 петлю з частин корпуса, що включає першу, другу, третю та четверту частини корпуса, закриваючу частину, що включає внутрішню та зовнішню, по суті прямокутні частини стінок, які проходять від відповідних країв першої та третьої частин корпуса, причому зовнішня частина накладається на внутрішню частину ззовні, а також першу та другу групи по суті трикутних частин стінок, першу та другу групи по суті трикутних частин стінок, що включають відповідні внутрішні, по суті трикутні частини стінок, що проходять від другої та четвертої частин корпуса, відповідно, до відповідних вершин, розташованих поряд, та відповідні пари зовнішніх, по суті трикутних частин стінок, що проходять від відповідних внутрішніх, по суті трикутних частин стінок та від внутрішньої та зовнішньої, по суті прямокутних частин стінок, внутрішня, по суті прямокутна частина стінки включає виступ, що знаходиться по центру відносно решти цієї частини стінки, та виступаючі частини на відповідних протилежних краях цього виступу складаються між зазначеною зовнішньою, по суті прямокутною частиною стінки та відповідними, по суті трикутними частинами стінок відповідної першої та другої груп по суті трикутних частин стінок, причому зазначений виступ загинають назад до зазначеної решти частини та приміщують між зазначеною рештою частини та зазначеною зовнішньою, по суті прямокутною частиною стінки, так що зазначені вершини не знаходяться на лінії, вздовж якої згинали цей виступ, і перебувають в контакті з внутрішньою частиною стінки. Завдяки цим двом аспектам винаходу можна забезпечити ємність з закриваючою частиною "складаного" типу, в якій вершини трикутних частин стінок прикріплені до плоскої поверхні, що зменшує ймовірність контакту целюлозного матеріалу на вершинах із вмістом ємності. Відповідно до третього аспекту цього винаходу забезпечується кришка оправки, що включає опорну поверхню для закриваючої частини картонного рукава, установленого в оправку, причому ця опорна поверхня включає першу та другу основні частини поверхні, розташовані по суті на одному рівні, та з'єднувальну частину поверхні, що знаходиться по суті на одному рівні з зазначеними першою та другою основними частинами поверхні та проходить між заглибленими частинами поверхні з відповідних протилежних боків цієї з'єднувальної частини поверхні. Відповідно до четвертого аспекту цього винаходу забезпечується спосіб формування закриваючої частини картонного рукава, який включає установку картонного рукава в оправку, яка включає кришку, що має опорну поверхню, яка має першу та другу основні частини поверхні, розташовані по суті на одному рівні, та з'єднувальну частину поверхні, що знаходиться по суті на одному рівні з зазначеними першою та другою основними частинами поверхні, та заглиблені частини поверхні з відповідних протилежних боків цієї з'єднувальної частини поверхні, та притискання торцевим пресом зовнішньої поверхні зазначеної закриваючої частини. 92480 8 Завдяки цим двом аспектам винаходу можна забезпечити таку кришку оправки, що при формуванні закриваючої частини її вершини достатньою мірою притискаються, щоб зменшити ймовірність контакту целюлозного матеріалу на вершинах із вмістом ємності. Відповідно до п'ятого аспекту цього винаходу запропоновано заготовку з листового матеріалу, що складається з шару целюлозного матеріалу та шару термопластичного матеріалу, причому ця заготовка включає ряд панелей корпуса, який складається з першої, другої, третьої та четвертої панелей корпуса, та ряд закриваючих панелей, що проходить, по суті, паралельно зазначеному ряду панелей корпуса і складається з першої, другої, третьої та четвертої закриваючих панелей, причому кожна з закриваючих панелей має край, кожна друга та четверта закриваючі панелі мають першу та другу похилі лінії слабкості, які ділять панель на центральну субпанель, що розташована поряд, відповідно, з другою та четвертою панелями корпуса, та дві крайні субпанелі, що розташовані поряд з відповідними краями, причому зазначені крайні субпанелі вигинаються від відповідного краю. Відповідно до шостого аспекту даного винаходу запропоновано спосіб формування ємності з листового матеріалу, що включає забезпечення наявності відкритого рукава ємності, що складається з шару целюлозного матеріалу та шару термопластичного матеріалу, причому цей рукав складається з частин корпуса та закриваючих частин стінок, які включають першу та другу групи по суті трикутних закриваючих частин стінок, кожна з яких включає внутрішню, по суті трикутну частину стінки, що проходить від відповідної частини корпуса до вершини, складання зазначених закриваючих частин стінок всередину з утворенням закриваючої частини і, таким чином, спрямування кожної з вершин від внутрішньої частини зазначеного рукава ємності до зазначеного шару термопластичного матеріалу, та запечатування зазначеної закриваючої частини шляхом розм'якшення термопластичного матеріалу названої закриваючої частини. Завдяки цим аспектам винаходу можна зменшити ймовірність контакту целюлозного матеріалу на вершинах із вмістом ємності. Відповідно до сьомого аспекту цього винаходу запропоновано заготовку з листового матеріалу, що складається з шару целюлозного матеріалу та шару термопластичного матеріалу, причому ця заготовка включає ряд панелей корпуса, який складається з першої, другої, третьої та четвертої панелей корпуса, та ряд закриваючих панелей, що проходить, по суті, паралельно зазначеному ряду панелей корпуса і складається з першої, другої, третьої та четвертої закриваючих панелей, причому друга та четверта закриваючі панелі мають кожна першу та другу похилі лінії слабкості, які ділять панель на центральну субпанель, що розташована поряд, відповідно, з другою та четвертою панелями корпуса, та дві крайні субпанелі, причому кожна з названих центральних субпанелей по суті має трикутну форму та простягається 9 від відповідної панелі корпуса до вершини, а перша закриваюча панель містить субпанель та центральний виступ, що проходить по центру, назовні відносно субпанелі та відділяється від цієї субпанелі лінією слабкості, причому ця лінія слабкості зсунута відносно уявної лінії, що проходить через обидві вершини, у напрямку від зазначеної першої закриваючої панелі, причому зазначена перша закриваюча панель включає край, що містить криві частини на відповідних протилежних боках названого центрального виступу. Відповідно до восьмого аспекту цього винаходу забезпечується ємність з листового матеріалу, що складається з шару целюлозного матеріалу та шару термопластичного матеріалу, причому ця ємність включає: петлю з частин корпуса, що включає першу, другу, третю та четверту частини корпуса, закриваючу частину, що включає внутрішню та зовнішню, по суті прямокутні частини стінок, які проходять від відповідних країв першої та третьої частин корпуса, причому зовнішня частина накладається на внутрішню частину ззовні, а також першу та другу групи по суті трикутних частин стінок, першу та другу групи по суті трикутних частин стінок, що включають відповідні внутрішні, по суті трикутні частини стінок, що проходять від другої та четвертої частин корпуса, відповідно, до відповідних вершин, розташованих поряд, та відповідні пари зовнішніх, по суті трикутних частин стінок, що проходять від відповідних внутрішніх, по суті трикутних частин стінок та від внутрішньої та зовнішньої, по суті прямокутних частин стінок, внутрішню, по суті трикутну частину стінки, що має край та включає виступ, що проходить по центру відносно решти цієї частини стінки, складений назад вздовж лінії слабкості до решти частини стінки та приміщений між зазначеною рештою частини стінки та зазначеною зовнішньою, по суті прямокутною частиною стінки, зазначені вершини не лежать на лінії слабкості та перебувають у контакті з внутрішньою частиною стінки, причому зазначений край включає криві частини на відповідних протилежних боках зазначеного виступу. Завдяки цим двом аспектам винаходу криві частини на краю панелі першої закриваючої частини значно зменшують ризик утворення сильних складок або тріщин на шаруватому матеріалі при згинанні вздовж лінії розмітки центрального виступу. Для більш чіткого і повного розкриття цього винаходу нижче наводиться посилання у вигляді прикладу на креслення, що додаються, де: На Фіг.1-4 наведено відповідні варіанти заготовки, з якої формують ємність, На Фіг.5 наведено частковий вертикальний переріз ємності, сформованої з заготовки, показаної на Фіг.1, На Фіг.6 зображено інший варіант заготовки, з якої формують ємність, На Фіг.7 наведено вид зсередини закриваючої частини ємності, сформованої з заготовки, показаної на Фіг.6, 92480 10 На Фіг.8 зображено частину варіанту заготовки, з якої формують ємність, На Фіг.9 зображено частину іншого варіанту заготовки, з якої формують ємність, На Фіг.10 наведено вид в перспективі кришки оправки для використання при запечатуванні нижньої закриваючої частини, Фіг.11 є видом зверху кришки оправки, зображеної на Фіг.9, Фіг.12 є видом у перерізі вздовж лінії ХII-ХII на Фіг.11, Фіг.13 є видом збоку кришки оправки, зображеної на Фіг.9, і Фіг.14 є частковим, схематичним видом збоку, що показує спільну роботу торцевого преса та множини оправок, кожна з яких містить кришку оправки, показану на Фіг.9. Розглянемо Фіг.1-5. Заготовка ємності 2, показана на Фіг.1, виготовлена з шаруватого матеріалу, який складається, принаймні, з шару картонної основи та внутрішнього і зовнішнього шарів вологонепроникного термопласту (з можливим розташуванням непроникного для кисню шару, наприклад, алюмінієвої фольги, між основою та внутрішнім шаром термопласту), та сформована з неї ємність 4 (показана на Фіг.5) використовується для упаковування рідин, наприклад, молока або фруктового соку, і, зокрема, асептичного упаковування зазначених рідин. Заготовка 2 складається з чотирьох панелей корпуса Р1-Р4 і п'ятої стандартної панелі для запечатування, обмежених лініями слабкості у вигляді ліній розмітки S3, S4, S5 і S5a між ними. Панелі корпуса Р1-Р4 обмежені з їх нижніх країв додатковими лініями слабкості у вигляді ліній розмітки S24-S27 і, таким чином, відділені від ряду закриваючих панелей Р6-Р9. Закриваючі панелі Р6 та Р8 є чотирикутними і утворюють відповідні чотирикутні нижні панелі ємності із дахоподібним верхом 4, а закриваючі панелі Р7 і Р9 є чотирикутними, і кожна з них поділена лініями розмітки S1, S2, S11 та S12, що є кривими таким чином, щоб вигинатись назовні від нижнього краю Е2 і Е4. Закриваючі панелі Р7 і Р9 поділені на три по суті трикутні субпанелі Р7а-Р7с та Р9а-Р9с, центральні субпанелі Р7а та Р9а відповідно проходять від панелей корпуса Р2 і Р4 до відповідних вершин А1 та А2, розташованих поряд з нижніми краями Е2 та Е4. Рад панелей корпуса Р1-Р4 обмежені з їх нижніх країв додатковими лініями слабкості у вигляді ліній розмітки S28-S31 і, таким чином, відділені від ряду панелей, що закривають верх, Р15-Р18. Панелі Р15 і Р17 є чотирикутними і утворюють відповідні чотирикутні панелі даху ємності із дахоподібним верхом 4, а панелі Р16 та Р18 є чотирикутними, і кожна з них поділена відповідними прямими лініями розмітки S7, S8, S17 та S18 натри трикутні субпанелі Р16а-Р16с і Р18а-Р18с. Ряд панелей, що закривають верх, Р15-Р18 обмежений з їх верхніх країв рядом панелей, за запечатують верх, Р10-Р13 з утворенням запечатувального ребра картонної упаковки 4. Закриваючі панелі Р6-Р9 складають з утворенням закриваючої частини, зображеної в перері 11 зі на Фіг.5. Закриваючі панелі Р7-Р9 складають вздовж ліній розмітки S1, S2, S11 та S12 таким чином, що кожна з вершин А1 і А2 спрямовується від внутрішньої частини ємності 4. Лінії розмітки S1, S2, S11 та S12 вигнуті таким чином, що вони змушують вершини А1 та А2 вигинатись вниз у напрямку до прямокутної закриваючої панелі Р6 при складанні закриваючих панелей Р6-Р9. Спрямування вершин А1 і А2 від внутрішньої частини ємності 4 має на меті зменшити ймовірність контакту вмісту ємності 4 з картонним шаром шаруватого матеріалу, з якого виготовлені стінки ємності 4. При складанні кінцевих панелей Р7 і Р9 з утворенням вершин А1 та А2 картонний шар шаруватого матеріалу відкривається на кожній з вершин А1 та А2. Крива форма ліній розмітки S1, S2, S11 та S12 спричиняє спрямування вершин А1 та А2 у напрямку вниз. Після складання закриваючих панелей Р6-Р9 їх запечатують з утворенням закритого дна. Запечатування включає нагрівання та притискання панелей Р6-Р9, в процесі якого термопласт стає липким, з утворенням запечатаного дна. Цей спосіб докладно описано із посиланням на Фіг.9-13. Вершини А1 та А2 притискають та прикріпляють до липкого шару термопласту у закриваючій панелі Р6, таким чином, зменшуючи ймовірність того, що відкритий на вершинах А1 та А2 картон пізніше контактуватиме із вмістом ємності 4. Зокрема, намір полягає в тому, щоб липкий термопласт, розташований безпосередньо над картоном на кожній з вершин, контактував із шаром липкого термопласту на закриваючій панелі Р6 до моменту або в момент торкання картону вершини шару термопласту. Цей намір також стосується варіантів, зображених на Фіг.2-4, які будуть описані. Варіант на Фіг.2 відрізняється від варіанту на Фіг.1 тим, що субпанелі Р7b, Р7с, Р9b і Р9с визначаються лініями розмітки S1, S2, S11 і S12 та, додатково, лініями розмітки S40 та S41. Однак, крайові субпанелі Р7b, Р7с, Р9b і Р9с вигинаються від нижніх країв Е2 і Е4. Кут між лініями розмітки S1, S2, S11 та S12 та лініями розмітки S26 та S27 становить 43°, а не 45°, як у звичайній частині для закривання дна. Лінії розмітки S40 та S41 з'єднують відповідні вершини А1 і А2 з краями Е2 і Е4, і коли закриваючі панелі Р6-Р9 складають з утворенням дна ємності 4, з кожної з вершин А1 та А2 виходить невеликий шматочок шаруватого матеріалу, що повертається вниз, від вмісту ємності 4. Як у варіанті на Фіг.1, картон на вершинах А1 та А2, ймовірніше, буде герметично закритий від вмісту ємності 4. Коли дно упаковки у варіанті, зображеному на Фіг.2, нагрівають та притискають для утворення закритого дна, спрямована вниз деталь матеріалу прикріпляється до закриваючої панелі Р6, причому термопластичний шар шаруватого матеріалу утворює ущільнення на вершинах А1 і А2. Третій варіант показаний на Фіг.3. У цьому варіанті кожна з панелей Р7 і Р9 поділена п'ятьма лініями розмітки S1, S2, S50, S51 і S52 (для Р7) та S11, S12, S60, S61 і S62 (для Р9). Лінії розмітки S50-S52 і S60-S62 відповідно визначають по суті 92480 12 трикутні частини субпанелей Р7аа і Р9аа центральних субпанелей Р7а та Р9а. Лінії розмітки S51 і S61 поділяють панелі Р7 і Р9, відповідно. У цьому варіанті крайові субпанелі P7b, P7c, P9b і Р9с визначаються лініями розмітки S1 та S50 (P7b), S2 та S52 (Р7с), S11 та S60 (Р9b) і S12 та S62 (Р9с). Крайові субпанелі Р7b, Р7с, Р9b і Р9с вигинаються від нижніх країв Е2 і Е4. Вигинання на крайових субпанелях P7b, P7c, P9b і Р9с утворюється через кут, трохи менший 180° у точці вигинання між лініями розмітки S1 та S50 (P7b), S2 та S52 (Р7с), S11 та S60 (Р9b) і S12 та S62 (Р9с). Розрізаючі на дві частини лінії слабкості S51 і S61 проходять між цими точками вигинання. При складанні крайових панелей Р6-Р9 з утворенням закритої частини ємності 4, аналогічно варіанту Фіг.1 вершини А1 і А2 спрямовується від внутрішньої частини ємності 4. Згинання відбувається вздовж ліній розмітки S51 та S61 для сприяння спрямуванню вниз вершин А1 та А2. При запечатуванні кінцевих панелей Р6-Р9 вершини А1 та А2 прикріпляються до панелі Р6 за допомогою термопластичного шару шаруватого матеріалу. На Фіг.4 проілюстрований четвертий варіант заготовки ємності 2, який у тому, що стосується панелей Р7 і Р9, являє собою поєднання характеристик Фіг.1 і 2. Лінії розмітки S1, S2, S11 та S12 є кривими, як показано на Фіг.1, але закінчуються на короткій відстані від країв Е2 і Е4, так що вершини А1 та А2 відділені від країв Е2 та Е4, відповідно, короткими лініями розмітки S40 і S41, як показано на Фіг.2. Як зазначалось вище, коли закриваючі панелі Р6-Р9 складають з утворенням дна ємності 4, з кожної з вершин А1 та А2 виходить невеликий шматочок шаруватого матеріалу, що повертається вниз, від вмісту ємності 4. Шар картону у шаруватому матеріалі на вершинах А1 та А2, ймовірніше, буде герметично закритий від вмісту ємності 4. Заготовка ємності 2, показана на Фіг.6, має крайові Р7 і Р9, які розділені лініями розмітки S1, S2, S11 і S12 у звичайній конфігурації. Лінії розмітки S1, S2, S11 та S12 визначають три по суті трикутні субпанелі Р7а-Р7с і Р9а-Р9с. Панель Р6 забезпечена лінією розмітки S6, яка розділяє панель Р6 на субпанель Р6а та центральний виступ Р6b, що виступає по центру назовні з панелі Р6, цей центральний виступ Р6b відділений від субпанелі Р6а лінією розмітки S6, яка проходить на відстані від уявної лінії, що проходить через вершини А1 і А2 субпанелей Р7а та Р9а, і у напрямку від панелі Р6. Край Е1 має криві частини Е1а на відповідних протилежних боках виступу, що включає субпанель P6b, для сприяння складанню по лінії розмітки S6 на відміну від складання виступу вздовж уявної лінії, зазначеної вище, що є більш ймовірним у випадку, якщо замість кривих частин Е1а будуть використовуватись прямокутні. Слід зазначити, що ці самі характеристики присутні у варіантах відповідно до Фіг.1, 3 та 4. Як показано на Фіг.7, коли заготовка 2 відповідно до Фіг.6 складена, по суті трикутні субпанелі Р7а-Р7с та Р9а-Р9с зігнуті всередину, причому субпанелі Р7а і Р9а розташовані над субпанелями P7b і Р7с та Р9b і Р9с, а по суті прямокутна закри 13 ваюча панель Р6 має загнутий назад виступ Р6b, по суті прямокутна закриваюча панель Р8 складена на закриваючу панель Р6 із загнутим назад виступом Р6b, розташованим між ними. Лінія розмітки S6 розташована таким чином, щоб забезпечити подовження поверхні закриваючої панелі Р6а, до яких прикріпляються вершини А1 і А2. Завдяки цьому вершини А1 і А2 прикріпляються до плоскої поверхні, а не до уступу, сформованого складанням назад виступу Р6b, у звичайному випадку, якби лінія розмітки S6 лежала би на уявній лінії, що проходить через кожну з вершин А1 і А2. Завдяки цьому вершини А1 і А2 прикріпляються до плоскої поверхні, а не до уступу, сформованого складанням назад виступу Р6b, у звичайному випадку, якби лінія розмітки S6 лежала би на уявній лінії, що проходить через кожну з вершин А1 і А2. На Фіг.8 показано ще один варіант заготовки ємності 2, аналогічний варіанту, зображеному на Фіг.4. Лінії розмітки S1, S2, S11 та S12 є кривими, але закінчуються на короткій відстані від країв Е2 і Е4, так що вершини А1 та А2 відділені від країв Е2 та Е4 коротким зазором (на відміну від варіанту Фіг.4, де вершини А1 та А2 відділені від країв Е2 та Е4 короткими лініями розмітки S40 і S41). Як зазначалось вище, коли закриваючі панелі Р6-Р9 складають з утворенням дна ємності 4, з кожної з вершин А1 та А2 виходить невеликий шматочок шаруватого матеріалу, що повертається вниз, від вмісту ємності 4. Шар картону у шаруватому матеріалі на вершинах А1 та А2, ймовірніше, буде герметично закритий від вмісту ємності 4. У варіанті заготовки ємності 2, показаному на Фіг.8, кожен з країв Е2 і Е4 складається з двох похилих частин Е22, Е24 і Е42, Е44, так що утворюється невелика обернена вгору деталь. Крайові частини Е22, Е24 і Е42, Е44 проходять назовні і вниз від центральної точки країв Е2 і Е4, найближчої до відповідних вершин А1 і А2. Більш прийнятно, розмір зазору між центральними точками країв Е2 і Е4 та відповідними вершинами А1 і А2 становить від 0,8мм до 1,4мм для 1л ємності. Крім того, відстань між центральними точками країв Е2 і Е4 та уявною горизонтальною лінією, що з'єднує два зовнішні кінці країв Е2 і Е4, більш прийнятно, становить 0,8мм для тієї ж ємності. На Фіг.2 і 9 варіант заготовки ємності 2 показаний як конструкція із складаним типом закривання (слово "складаний" означає спосіб, в який закриваюча панель Р6 розташовується між закриваючою панеллю Р8 та по суті трикутними субпанелями Р7с і Р9b при утворенні закритої частини; на відміну від "нескладаної" конструкції, зображеної на Фіг.1 і 3-8). На Фіг.2 розташований по центру виступ Р6с утворений в межах панелі Р6 парою по суті паралельних розрізів С2 і С4, що проходять всередину від крайнього зовнішнього нижнього краю Е3 закриваючої панелі Р6, і лінією розмітки S6a, що з'єднує верхні кінці розрізів С2 і С4, причому лінія розмітки S6a знаходиться на рівні між нижнім краєм Е3 та рівнем уявної лінії, що проходить через обидві вершини А1 і А2. 92480 14 Варіант, показаний на Фіг.9, відрізняється від варіанту на Фіг.2 тим, що лінія розмітки S6a розташована ближче до нижнього краю Е3 і, таким чином, може стосуватись заготовки ємності, в якій вершини А1 і А2 розташовані на краях Е2 і Е4. Більш прийнятна відстань від краю Е3 на Фіг.9 до рівня лінії розмітки S6a становить від по суті 3мм до по суті 6мм. (це становить від по суті 42% до по суті 84% відстані між нижнім краєм (Е3) та уявною лінією, яка проходить через обидві вершини) і, найбільш прийнятно, приблизно 4,50мм. (це становить по суті 63% відстані між нижнім краєм (Е3) та уявною лінією, яка проходить через обидві вершини). У стандартній конструкції закритої частини "складаного" типу лінія розмітки центрального виступу (що знаходиться на рівні уявної лінії розмітки, яка проходить через обидві вершини) знаходиться приблизно на відстані 7,11мм від крайнього нижнього краю. Після утворення закритої частини розташування панелей буде аналогічним зображеному на Фіг.7. При утворенні ємності вершини А1 та А2 запечатуються у місці, де множина шарів шаруватого матеріалу розташовані один на одному, так що ефективне зусилля запечатування може утворюватись між кришкою оправки та торцевим пресом. Недолік стандартної закритої частини цього типу полягає в тому, що іноді при формуванні ємності вершини А1 і А2 (коли вони розташовані поряд з відповідними краями Е2 і Е4) прикріпляються безпосередньо до складки, утвореної шляхом загинання виступу назад по лінії розмітки, або, ще гірше, прикріпляються до внутрішньої поверхні зовнішнього краю закриваючої панелі Р8, утворюючи недостатнє ущільнення. Якщо вершини прикріплюються до закриваючої панелі Р8, лише один шар шаруватого матеріалу буде знаходитись між кришкою оправки, на якій частково формують ємність, та торцевим пресом. На Фіг.10-13 кришка оправки 100, прикріплена до торця оправки (як показано на Фіг.14), включає опорну поверхню 102, в яку упирається закриваюча частина картонного рукава, причому ця опорна поверхня 102 включає заглиблені частини поверхні 104 та похилі частини поверхні 106, що ведуть до заглиблених частин поверхні 104. Похилі частини поверхні 106 можуть бути дугоподібними, опуклими, вгнутими, плоскими або складатись з ряду уступів. Опорна поверхня 102 також містить першу та другу основні частини поверхні 108 і 110 по суті на однаковому рівні та з'єднувальну частину поверхні 112 по суті на одному рівні з першою та другою основними частинами поверхні 108 і 110, а заглиблені частини поверхні 104 розташовані на протилежних боках з'єднувальної частини 112. З'єднувальна частина поверхні 112 має відносно малу площу поверхні та з'єднує між собою першу та другу основні частини поверхні 108 і 110. Кришка оправки 100 також включає додаткові заглиблені частини 114 для установки тих деталей закриваючої частини, що містять додатковий шар картону. Перша та друга основні частини поверхні 108 і 110 утворюють крайні зовнішні поверхні опорної поверхні 102 кришки оправки 100, заглиблені час 15 тини поверхні 104 утворюють крайні внутрішні поверхні опорної поверхні 102 кришки оправки 100, і додаткові заглиблені частини 114 знаходяться між крайніми зовнішніми та внутрішніми поверхнями. На Фіг.14 показана множина оправок 116, що включають відповідні змінні кришки оправок 100 із опорними поверхнями 102, що прикріплені до обертової втулки 118, що обертається кроками навколо власної осі 120. Оправки 116 розташовані рівномірно (з однаковими кутами) у різних станціях (не зображені) навколо осі 120, в оправки 116 по черзі встановлюють картонні рукави, відкриті з обох сторін; нижні закриваючі частини рукавів по черзі складаються до стану, зображеного на Фіг.5; гарячий торцевий прес 122 по черзі діє на зовнішню поверхню нижніх запечатаних частин з метою нагрівання та запечатування під дією тиску нижніх закриваючих панелей; запечатане дно охолоджується оправками 116, і картонні рукави, закриті з одного краю по черзі вилучаються з оправок 116. Під час складання, притискання та запечатування заглиблені частини поверхні 104, похилі частини поверхні 106 та з'єднувальна частина 112 відіграють важливу роль у забезпеченні правильного запечатування вершин А1 та А2 (див. Фіг.5). 92480 16 Ширина з'єднувальної частини поверхні 112, що є відстанню між похилими частинами поверхні 106, становить, мінімум 3мм, але більш прийнятно 5мм. Коли торцевий прес притискає закриваючу частину до кришки оправки 100, похилі частини поверхні 106 та з'єднувальна частина поверхні 112 захоплюють вершини А1 та А2, а з'єднувальна частина поверхні 112 є вузькою для того, щоб основна частина тиску на етапі притискання припадала на центральну частину над вершинами. Хоча усі варіанти, описані з посиланням на креслення, мають внутрішні, по суті прямокутні закриваючі панелі (Р6; Р6а) із зверненими назовні виступами (Р6b, Р6с), цей винахід є застосовним до закриваючих частин іншого виду. Воно, зокрема, є застосовним до асептичного упаковування, особливо продуктів із низьким рівнем кислотності та тривалим терміном зберігання, коли важливо запобігти потраплянню мікроорганізмів, які можуть знаходитись в картоні, у продукт в ємності. Хоча всі варіанти, описані з посиланням на креслення, передбачають дахоподібний верх упаковки, слід розуміти, що вони можуть забезпечувати плоский або похилий верх упаковки. 17 92480 18 19 92480 20 21 92480 22 23 92480 24 25 Комп’ютерна верстка М. Ломалова 92480 Підписне 26 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
