Абсорбуючий виріб (варіанти)

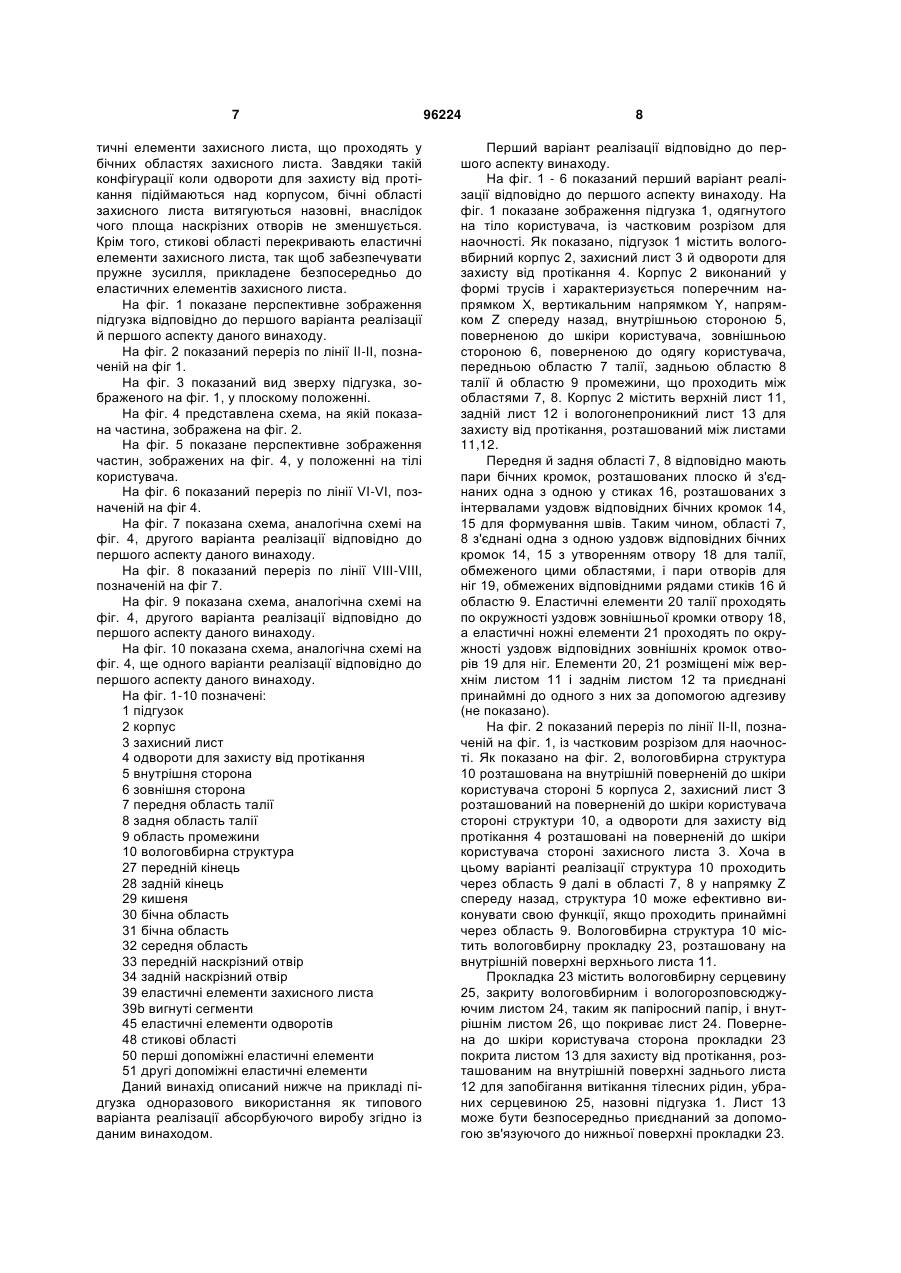

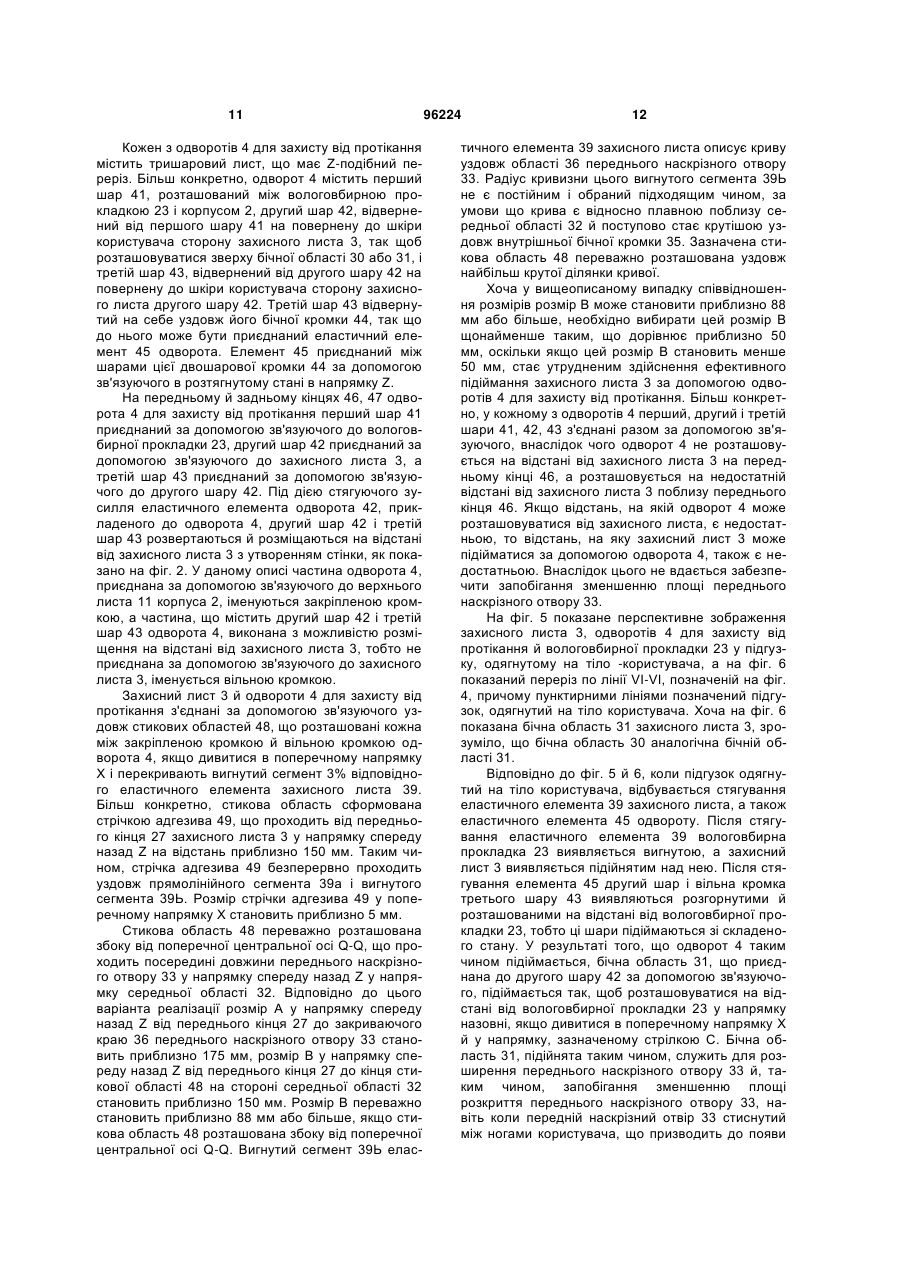

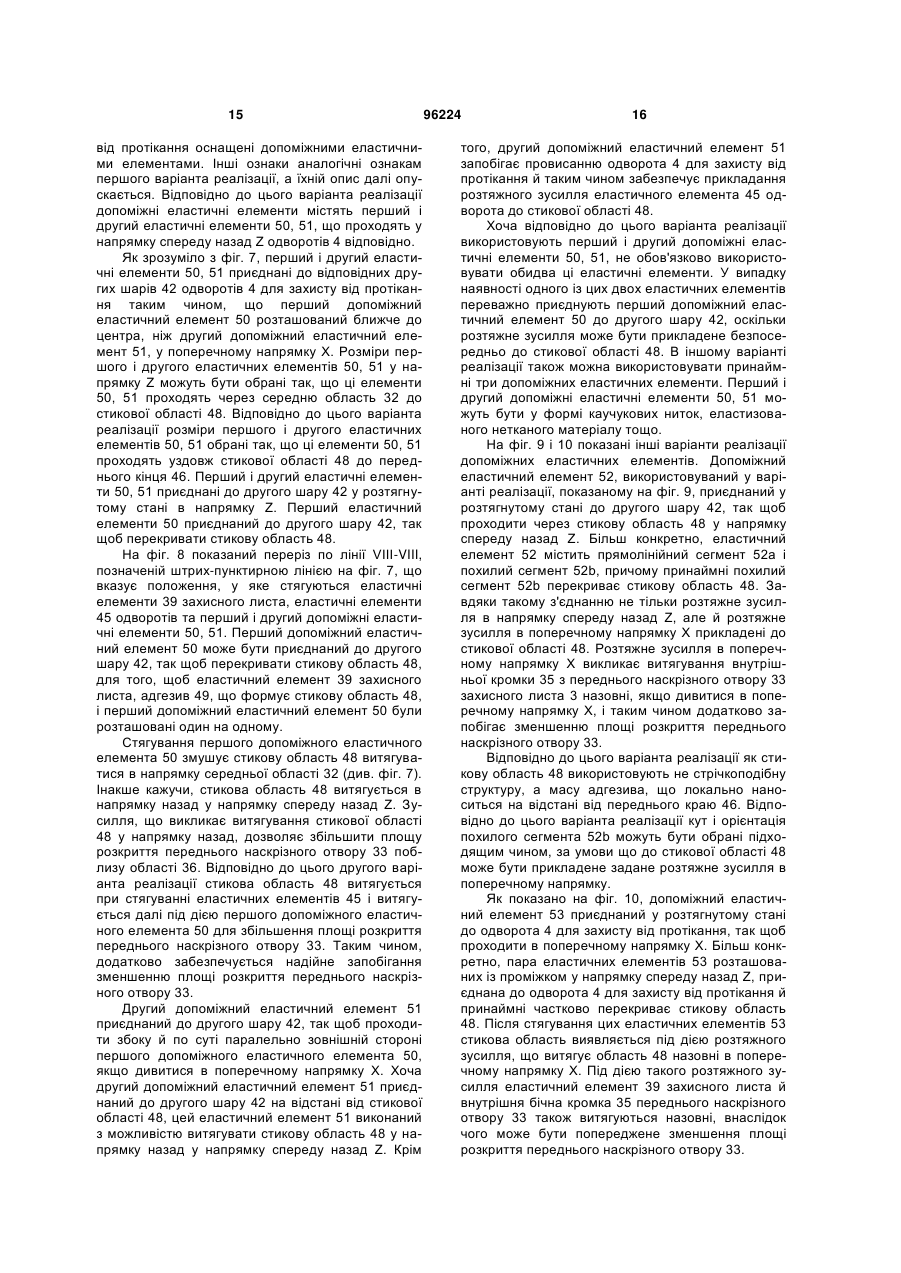

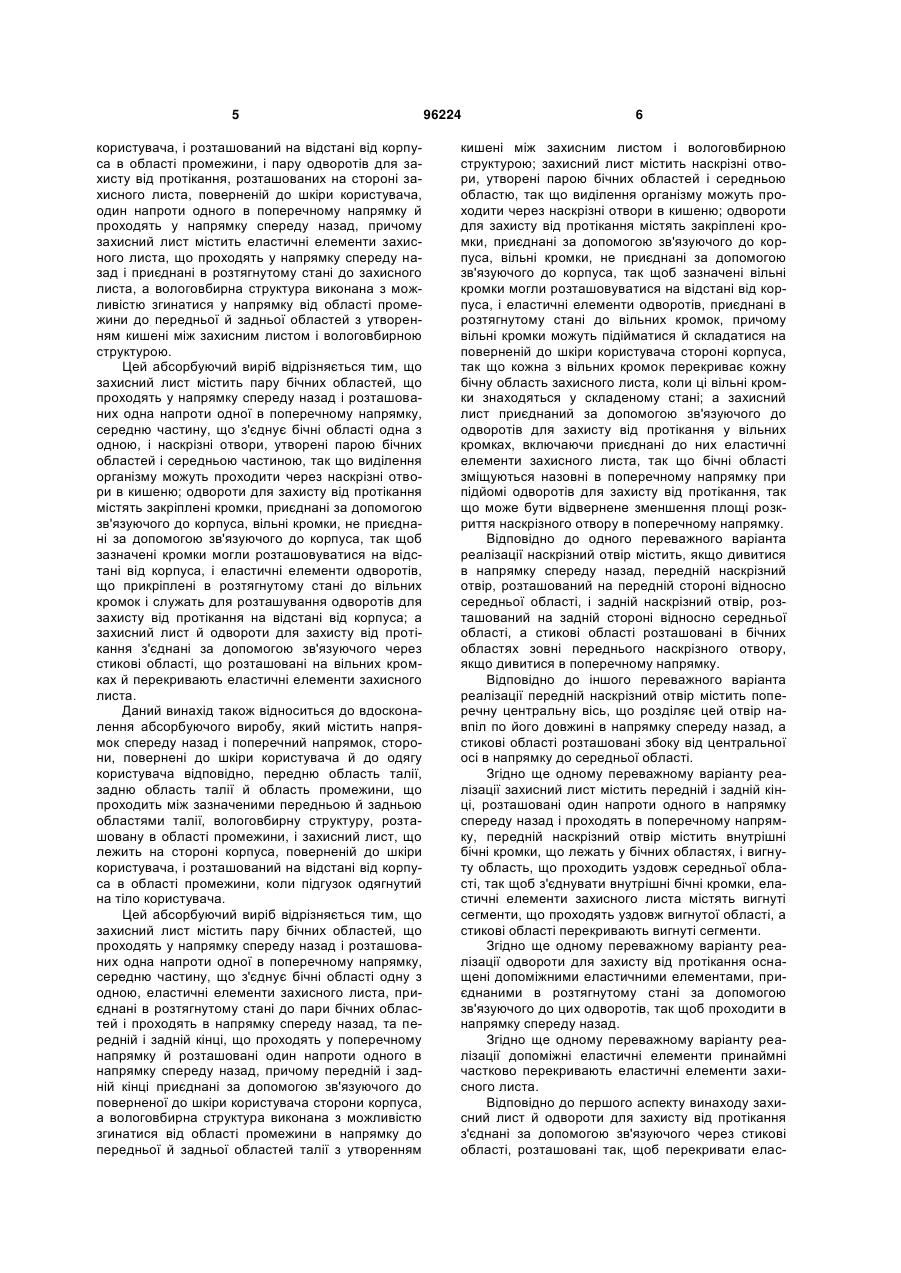

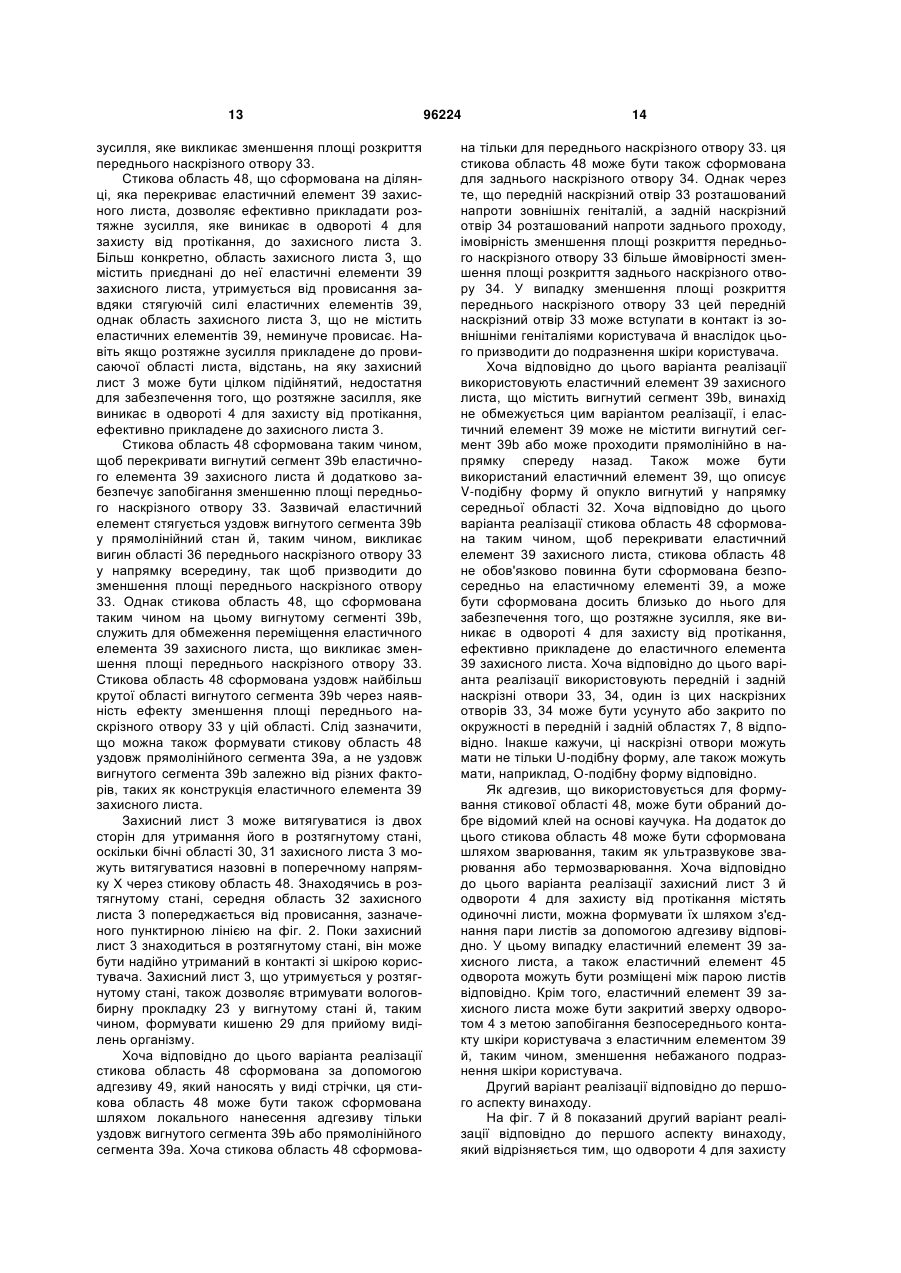

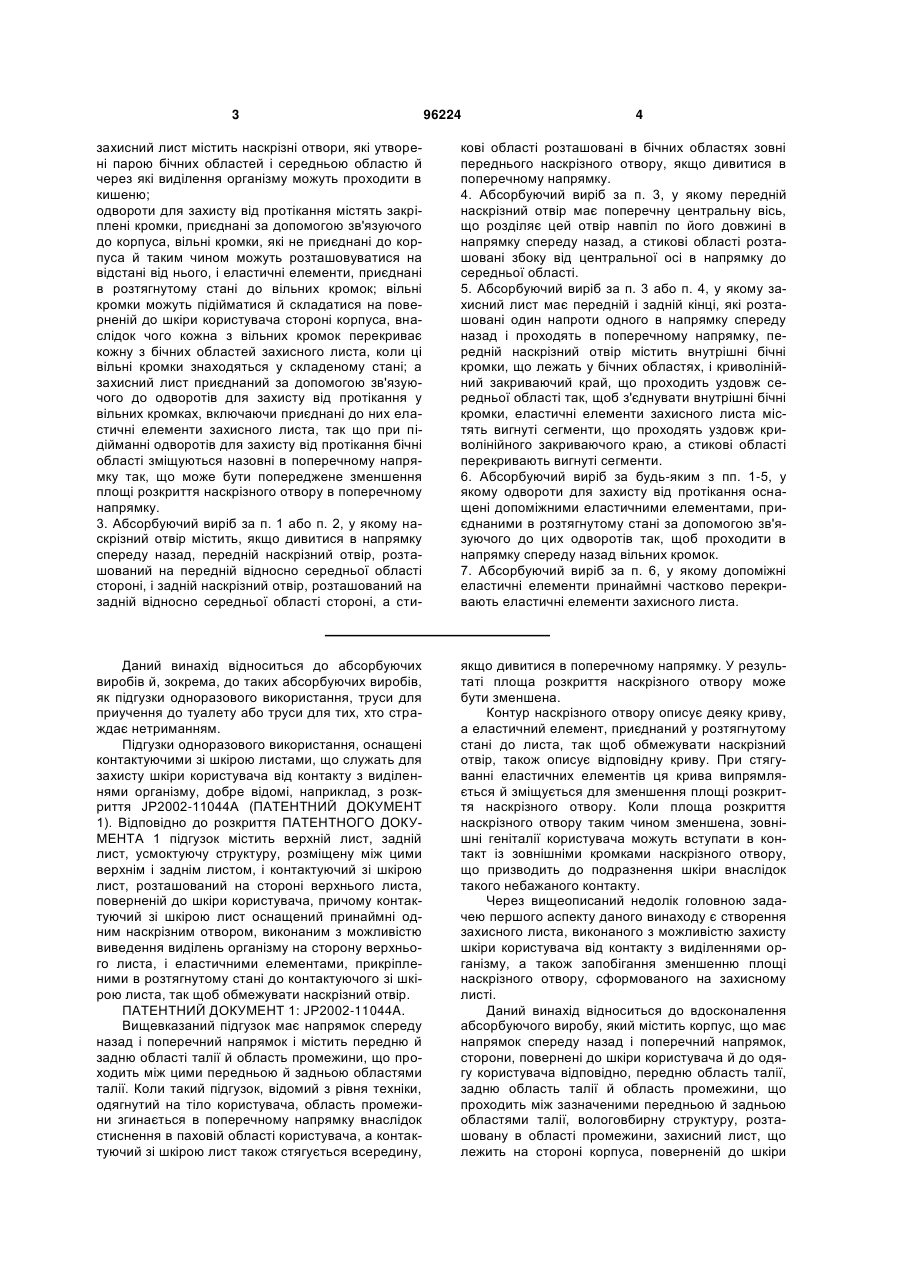

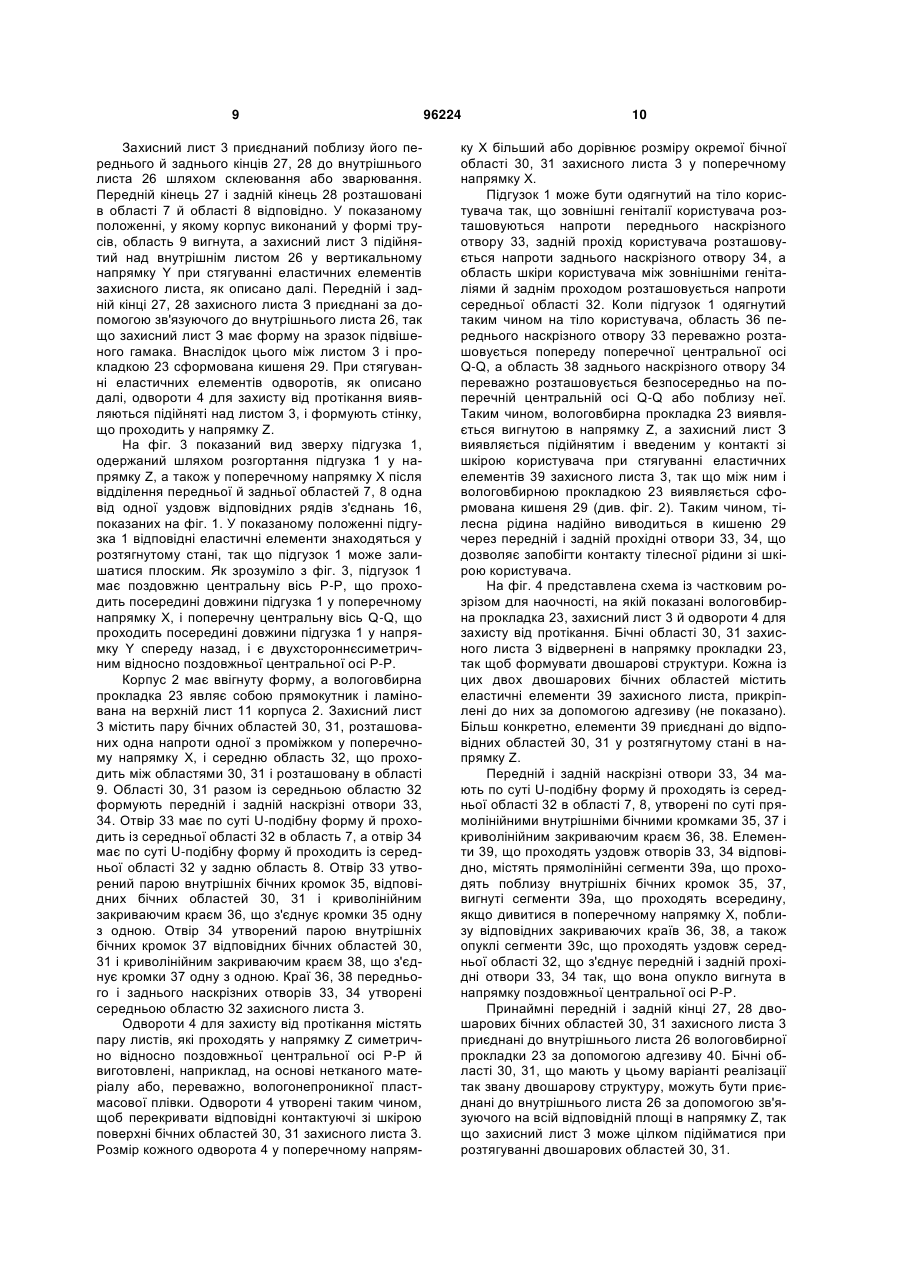

1. Абсорбуючий виріб, який містить корпус, що має напрямок спереду назад і поперечний напрямок, сторони, повернені до шкіри користувача й до одягу користувача відповідно, передню область талії, задню область талії й область промежини, що проходить між передньою й задньою областями талії, вологовбирну структуру, розташовану в області промежини, захисний лист, розташований на поверненій до шкіри користувача стороні корпуса й оснащений парою одворотів для захисту від протікання, розташованих на поверненій до шкіри користувача стороні захисного листа один напроти одного в поперечному напрямку й таких, що проходять у напрямку спереду назад, причому захисний лист містить еластичні елементи, що проходять у напрямку спереду назад і приєднані до нього в розтягнутому стані; вологовбирна структура виконана з можливістю вигину в напрямку від області промежини до передньої і задньої областей з утворенням кишені між захисним листом і вологовбирною структурою, який відрізняється тим, що захисний лист містить пару бічних областей, що проходять у напрямку спереду назад і розташовані одна напроти одної в поперечному напрямку, середню область, що з'єднує бічні області одна з одною, і наскрізні отвори, які утворені парою біч 2 (19) 1 3 96224 4 захисний лист містить наскрізні отвори, які утворені парою бічних областей і середньою областю й через які виділення організму можуть проходити в кишеню; одвороти для захисту від протікання містять закріплені кромки, приєднані за допомогою зв'язуючого до корпуса, вільні кромки, які не приєднані до корпуса й таким чином можуть розташовуватися на відстані від нього, і еластичні елементи, приєднані в розтягнутому стані до вільних кромок; вільні кромки можуть підійматися й складатися на поверненій до шкіри користувача стороні корпуса, внаслідок чого кожна з вільних кромок перекриває кожну з бічних областей захисного листа, коли ці вільні кромки знаходяться у складеному стані; а захисний лист приєднаний за допомогою зв'язуючого до одворотів для захисту від протікання у вільних кромках, включаючи приєднані до них еластичні елементи захисного листа, так що при підійманні одворотів для захисту від протікання бічні області зміщуються назовні в поперечному напрямку так, що може бути попереджене зменшення площі розкриття наскрізного отвору в поперечному напрямку. 3. Абсорбуючий виріб за п. 1 або п. 2, у якому наскрізний отвір містить, якщо дивитися в напрямку спереду назад, передній наскрізний отвір, розташований на передній відносно середньої області стороні, і задній наскрізний отвір, розташований на задній відносно середньої області стороні, а сти кові області розташовані в бічних областях зовні переднього наскрізного отвору, якщо дивитися в поперечному напрямку. 4. Абсорбуючий виріб за п. 3, у якому передній наскрізний отвір має поперечну центральну вісь, що розділяє цей отвір навпіл по його довжині в напрямку спереду назад, а стикові області розташовані збоку від центральної осі в напрямку до середньої області. 5. Абсорбуючий виріб за п. 3 або п. 4, у якому захисний лист має передній і задній кінці, які розташовані один напроти одного в напрямку спереду назад і проходять в поперечному напрямку, передній наскрізний отвір містить внутрішні бічні кромки, що лежать у бічних областях, і криволінійний закриваючий край, що проходить уздовж середньої області так, щоб з'єднувати внутрішні бічні кромки, еластичні елементи захисного листа містять вигнуті сегменти, що проходять уздовж криволінійного закриваючого краю, а стикові області перекривають вигнуті сегменти. 6. Абсорбуючий виріб за будь-яким з пп. 1-5, у якому одвороти для захисту від протікання оснащені допоміжними еластичними елементами, приєднаними в розтягнутому стані за допомогою зв'язуючого до цих одворотів так, щоб проходити в напрямку спереду назад вільних кромок. 7. Абсорбуючий виріб за п. 6, у якому допоміжні еластичні елементи принаймні частково перекривають еластичні елементи захисного листа. Даний винахід відноситься до абсорбуючих виробів й, зокрема, до таких абсорбуючих виробів, як підгузки одноразового використання, труси для приучення до туалету або труси для тих, хто страждає нетриманням. Підгузки одноразового використання, оснащені контактуючими зі шкірою листами, що служать для захисту шкіри користувача від контакту з виділеннями організму, добре відомі, наприклад, з розкриття JP2002-11044А (ПАТЕНТНИЙ ДОКУМЕНТ 1). Відповідно до розкриття ПАТЕНТНОГО ДОКУМЕНТА 1 підгузок містить верхній лист, задній лист, усмоктуючу структуру, розміщену між цими верхнім і заднім листом, і контактуючий зі шкірою лист, розташований на стороні верхнього листа, поверненій до шкіри користувача, причому контактуючий зі шкірою лист оснащений принаймні одним наскрізним отвором, виконаним з можливістю виведення виділень організму на сторону верхнього листа, і еластичними елементами, прикріпленими в розтягнутому стані до контактуючого зі шкірою листа, так щоб обмежувати наскрізний отвір. ПАТЕНТНИЙ ДОКУМЕНТ 1: JP2002-11044A. Вищевказаний підгузок має напрямок спереду назад і поперечний напрямок і містить передню й задню області талії й область промежини, що проходить між цими передньою й задньою областями талії. Коли такий підгузок, відомий з рівня техніки, одягнутий на тіло користувача, область промежини згинається в поперечному напрямку внаслідок стиснення в паховій області користувача, а контактуючий зі шкірою лист також стягується всередину, якщо дивитися в поперечному напрямку. У результаті площа розкриття наскрізного отвору може бути зменшена. Контур наскрізного отвору описує деяку криву, а еластичний елемент, приєднаний у розтягнутому стані до листа, так щоб обмежувати наскрізний отвір, також описує відповідну криву. При стягуванні еластичних елементів ця крива випрямляється й зміщується для зменшення площі розкриття наскрізного отвору. Коли площа розкриття наскрізного отвору таким чином зменшена, зовнішні геніталії користувача можуть вступати в контакт із зовнішніми кромками наскрізного отвору, що призводить до подразнення шкіри внаслідок такого небажаного контакту. Через вищеописаний недолік головною задачею першого аспекту даного винаходу є створення захисного листа, виконаного з можливістю захисту шкіри користувача від контакту з виділеннями організму, а також запобігання зменшенню площі наскрізного отвору, сформованого на захисному листі. Даний винахід відноситься до вдосконалення абсорбуючого виробу, який містить корпус, що має напрямок спереду назад і поперечний напрямок, сторони, повернені до шкіри користувача й до одягу користувача відповідно, передню область талії, задню область талії й область промежини, що проходить між зазначеними передньою й задньою областями талії, вологовбирну структуру, розташовану в області промежини, захисний лист, що лежить на стороні корпуса, поверненій до шкіри 5 користувача, і розташований на відстані від корпуса в області промежини, і пару одворотів для захисту від протікання, розташованих на стороні захисного листа, поверненій до шкіри користувача, один напроти одного в поперечному напрямку й проходять у напрямку спереду назад, причому захисний лист містить еластичні елементи захисного листа, що проходять у напрямку спереду назад і приєднані в розтягнутому стані до захисного листа, а вологовбирна структура виконана з можливістю згинатися у напрямку від області промежини до передньої й задньої областей з утворенням кишені між захисним листом і вологовбирною структурою. Цей абсорбуючий виріб відрізняється тим, що захисний лист містить пару бічних областей, що проходять у напрямку спереду назад і розташованих одна напроти одної в поперечному напрямку, середню частину, що з'єднує бічні області одна з одною, і наскрізні отвори, утворені парою бічних областей і середньою частиною, так що виділення організму можуть проходити через наскрізні отвори в кишеню; одвороти для захисту від протікання містять закріплені кромки, приєднані за допомогою зв'язуючого до корпуса, вільні кромки, не приєднані за допомогою зв'язуючого до корпуса, так щоб зазначені кромки могли розташовуватися на відстані від корпуса, і еластичні елементи одворотів, що прикріплені в розтягнутому стані до вільних кромок і служать для розташування одворотів для захисту від протікання на відстані від корпуса; а захисний лист й одвороти для захисту від протікання з'єднані за допомогою зв'язуючого через стикові області, що розташовані на вільних кромках й перекривають еластичні елементи захисного листа. Даний винахід також відноситься до вдосконалення абсорбуючого виробу, який містить напрямок спереду назад і поперечний напрямок, сторони, повернені до шкіри користувача й до одягу користувача відповідно, передню область талії, задню область талії й область промежини, що проходить між зазначеними передньою й задньою областями талії, вологовбирну структуру, розташовану в області промежини, і захисний лист, що лежить на стороні корпуса, поверненій до шкіри користувача, і розташований на відстані від корпуса в області промежини, коли підгузок одягнутий на тіло користувача. Цей абсорбуючий виріб відрізняється тим, що захисний лист містить пару бічних областей, що проходять у напрямку спереду назад і розташованих одна напроти одної в поперечному напрямку, середню частину, що з'єднує бічні області одну з одною, еластичні елементи захисного листа, приєднані в розтягнутому стані до пари бічних областей і проходять в напрямку спереду назад, та передній і задній кінці, що проходять у поперечному напрямку й розташовані один напроти одного в напрямку спереду назад, причому передній і задній кінці приєднані за допомогою зв'язуючого до поверненої до шкіри користувача сторони корпуса, а вологовбирна структура виконана з можливістю згинатися від області промежини в напрямку до передньої й задньої областей талії з утворенням 96224 6 кишені між захисним листом і вологовбирною структурою; захисний лист містить наскрізні отвори, утворені парою бічних областей і середньою областю, так що виділення організму можуть проходити через наскрізні отвори в кишеню; одвороти для захисту від протікання містять закріплені кромки, приєднані за допомогою зв'язуючого до корпуса, вільні кромки, не приєднані за допомогою зв'язуючого до корпуса, так щоб зазначені вільні кромки могли розташовуватися на відстані від корпуса, і еластичні елементи одворотів, приєднані в розтягнутому стані до вільних кромок, причому вільні кромки можуть підійматися й складатися на поверненій до шкіри користувача стороні корпуса, так що кожна з вільних кромок перекриває кожну бічну область захисного листа, коли ці вільні кромки знаходяться у складеному стані; а захисний лист приєднаний за допомогою зв'язуючого до одворотів для захисту від протікання у вільних кромках, включаючи приєднані до них еластичні елементи захисного листа, так що бічні області зміщуються назовні в поперечному напрямку при підйомі одворотів для захисту від протікання, так що може бути відвернене зменшення площі розкриття наскрізного отвору в поперечному напрямку. Відповідно до одного переважного варіанта реалізації наскрізний отвір містить, якщо дивитися в напрямку спереду назад, передній наскрізний отвір, розташований на передній стороні відносно середньої області, і задній наскрізний отвір, розташований на задній стороні відносно середньої області, а стикові області розташовані в бічних областях зовні переднього наскрізного отвору, якщо дивитися в поперечному напрямку. Відповідно до іншого переважного варіанта реалізації передній наскрізний отвір містить поперечну центральну вісь, що розділяє цей отвір навпіл по його довжині в напрямку спереду назад, а стикові області розташовані збоку від центральної осі в напрямку до середньої області. Згідно ще одному переважному варіанту реалізації захисний лист містить передній і задній кінці, розташовані один напроти одного в напрямку спереду назад і проходять в поперечному напрямку, передній наскрізний отвір містить внутрішні бічні кромки, що лежать у бічних областях, і вигнуту область, що проходить уздовж середньої області, так щоб з'єднувати внутрішні бічні кромки, еластичні елементи захисного листа містять вигнуті сегменти, що проходять уздовж вигнутої області, а стикові області перекривають вигнуті сегменти. Згідно ще одному переважному варіанту реалізації одвороти для захисту від протікання оснащені допоміжними еластичними елементами, приєднаними в розтягнутому стані за допомогою зв'язуючого до цих одворотів, так щоб проходити в напрямку спереду назад. Згідно ще одному переважному варіанту реалізації допоміжні еластичні елементи принаймні частково перекривають еластичні елементи захисного листа. Відповідно до першого аспекту винаходу захисний лист й одвороти для захисту від протікання з'єднані за допомогою зв'язуючого через стикові області, розташовані так, щоб перекривати елас 7 тичні елементи захисного листа, що проходять у бічних областях захисного листа. Завдяки такій конфігурації коли одвороти для захисту від протікання підіймаються над корпусом, бічні області захисного листа витягуються назовні, внаслідок чого площа наскрізних отворів не зменшується. Крім того, стикові області перекривають еластичні елементи захисного листа, так щоб забезпечувати пружне зусилля, прикладене безпосередньо до еластичних елементів захисного листа. На фіг. 1 показане перспективне зображення підгузка відповідно до першого варіанта реалізації й першого аспекту даного винаходу. На фіг. 2 показаний переріз по лінії ІІ-ІІ, позначеній на фіг 1. На фіг. 3 показаний вид зверху підгузка, зображеного на фіг. 1, у плоскому положенні. На фіг. 4 представлена схема, на якій показана частина, зображена на фіг. 2. На фіг. 5 показане перспективне зображення частин, зображених на фіг. 4, у положенні на тілі користувача. На фіг. 6 показаний переріз по лінії VI-VI, позначеній на фіг 4. На фіг. 7 показана схема, аналогічна схемі на фіг. 4, другого варіанта реалізації відповідно до першого аспекту даного винаходу. На фіг. 8 показаний переріз по лінії VIII-VIII, позначеній на фіг 7. На фіг. 9 показана схема, аналогічна схемі на фіг. 4, другого варіанта реалізації відповідно до першого аспекту даного винаходу. На фіг. 10 показана схема, аналогічна схемі на фіг. 4, ще одного варіанти реалізації відповідно до першого аспекту даного винаходу. На фіг. 1-10 позначені: 1 підгузок 2 корпус 3 захисний лист 4 одвороти для захисту від протікання 5 внутрішня сторона 6 зовнішня сторона 7 передня область талії 8 задня область талії 9 область промежини 10 вологовбирна структура 27 передній кінець 28 задній кінець 29 кишеня 30 бічна область 31 бічна область 32 середня область 33 передній наскрізний отвір 34 задній наскрізний отвір 39 еластичні елементи захисного листа 39b вигнуті сегменти 45 еластичні елементи одворотів 48 стикові області 50 перші допоміжні еластичні елементи 51 другі допоміжні еластичні елементи Даний винахід описаний нижче на прикладі підгузка одноразового використання як типового варіанта реалізації абсорбуючого виробу згідно із даним винаходом. 96224 8 Перший варіант реалізації відповідно до першого аспекту винаходу. На фіг. 1 - 6 показаний перший варіант реалізації відповідно до першого аспекту винаходу. На фіг. 1 показане зображення підгузка 1, одягнутого на тіло користувача, із частковим розрізом для наочності. Як показано, підгузок 1 містить вологовбирний корпус 2, захисний лист 3 й одвороти для захисту від протікання 4. Корпус 2 виконаний у формі трусів і характеризується поперечним напрямком X, вертикальним напрямком Y, напрямком Ζ спереду назад, внутрішньою стороною 5, поверненою до шкіри користувача, зовнішньою стороною 6, поверненою до одягу користувача, передньою областю 7 талії, задньою областю 8 талії й областю 9 промежини, що проходить між областями 7, 8. Корпус 2 містить верхній лист 11, задній лист 12 і вологонепроникний лист 13 для захисту від протікання, розташований між листами 11,12. Передня й задня області 7, 8 відповідно мають пари бічних кромок, розташованих плоско й з'єднаних одна з одною у стиках 16, розташованих з інтервалами уздовж відповідних бічних кромок 14, 15 для формування швів. Таким чином, області 7, 8 з'єднані одна з одною уздовж відповідних бічних кромок 14, 15 з утворенням отвору 18 для талії, обмеженого цими областями, і пари отворів для ніг 19, обмежених відповідними рядами стиків 16 й областю 9. Еластичні елементи 20 талії проходять по окружності уздовж зовнішньої кромки отвору 18, а еластичні ножні елементи 21 проходять по окружності уздовж відповідних зовнішніх кромок отворів 19 для ніг. Елементи 20, 21 розміщені між верхнім листом 11 і заднім листом 12 та приєднані принаймні до одного з них за допомогою адгезиву (не показано). На фіг. 2 показаний переріз по лінії ІІ-ІІ, позначеній на фіг. 1, із частковим розрізом для наочності. Як показано на фіг. 2, вологовбирна структура 10 розташована на внутрішній поверненій до шкіри користувача стороні 5 корпуса 2, захисний лист З розташований на поверненій до шкіри користувача стороні структури 10, а одвороти для захисту від протікання 4 розташовані на поверненій до шкіри користувача стороні захисного листа 3. Хоча в цьому варіанті реалізації структура 10 проходить через область 9 далі в області 7, 8 у напрямку Ζ спереду назад, структура 10 може ефективно виконувати свою функції, якщо проходить принаймні через область 9. Вологовбирна структура 10 містить вологовбирну прокладку 23, розташовану на внутрішній поверхні верхнього листа 11. Прокладка 23 містить вологовбирну серцевину 25, закриту вологовбирним і вологорозповсюджуючим листом 24, таким як папіросний папір, і внутрішнім листом 26, що покриває лист 24. Повернена до шкіри користувача сторона прокладки 23 покрита листом 13 для захисту від протікання, розташованим на внутрішній поверхні заднього листа 12 для запобігання витікання тілесних рідин, убраних серцевиною 25, назовні підгузка 1. Лист 13 може бути безпосередньо приєднаний за допомогою зв'язуючого до нижньої поверхні прокладки 23. 9 Захисний лист 3 приєднаний поблизу його переднього й заднього кінців 27, 28 до внутрішнього листа 26 шляхом склеювання або зварювання. Передній кінець 27 і задній кінець 28 розташовані в області 7 й області 8 відповідно. У показаному положенні, у якому корпус виконаний у формі трусів, область 9 вигнута, а захисний лист 3 підійнятий над внутрішнім листом 26 у вертикальному напрямку Υ при стягуванні еластичних елементів захисного листа, як описано далі. Передній і задній кінці 27, 28 захисного листа З приєднані за допомогою зв'язуючого до внутрішнього листа 26, так що захисний лист З має форму на зразок підвішеного гамака. Внаслідок цього між листом 3 і прокладкою 23 сформована кишеня 29. При стягуванні еластичних елементів одворотів, як описано далі, одвороти 4 для захисту від протікання виявляються підійняті над листом 3, і формують стінку, що проходить у напрямку Ζ. На фіг. 3 показаний вид зверху підгузка 1, одержаний шляхом розгортання підгузка 1 у напрямку Ζ, а також у поперечному напрямку X після відділення передньої й задньої областей 7, 8 одна від одної уздовж відповідних рядів з'єднань 16, показаних на фіг. 1. У показаному положенні підгузка 1 відповідні еластичні елементи знаходяться у розтягнутому стані, так що підгузок 1 може залишатися плоским. Як зрозуміло з фіг. 3, підгузок 1 має поздовжню центральну вісь Р-Р, що проходить посередині довжини підгузка 1 у поперечному напрямку X, і поперечну центральну вісь Q-Q, що проходить посередині довжини підгузка 1 у напрямку Υ спереду назад, і є двухстороннєсиметричним відносно поздовжньої центральної осі Р-Р. Корпус 2 має ввігнуту форму, а вологовбирна прокладка 23 являє собою прямокутник і ламінована на верхній лист 11 корпуса 2. Захисний лист 3 містить пару бічних областей 30, 31, розташованих одна напроти одної з проміжком у поперечному напрямку X, і середню область 32, що проходить між областями 30, 31 і розташовану в області 9. Області 30, 31 разом із середньою областю 32 формують передній і задній наскрізні отвори 33, 34. Отвір 33 має по суті U-подібну форму й проходить із середньої області 32 в область 7, а отвір 34 має по суті U-подібну форму й проходить із середньої області 32 у задню область 8. Отвір 33 утворений парою внутрішніх бічних кромок 35, відповідних бічних областей 30, 31 і криволінійним закриваючим краєм 36, що з'єднує кромки 35 одну з одною. Отвір 34 утворений парою внутрішніх бічних кромок 37 відповідних бічних областей 30, 31 і криволінійним закриваючим краєм 38, що з'єднує кромки 37 одну з одною. Краї 36, 38 переднього і заднього наскрізних отворів 33, 34 утворені середньою областю 32 захисного листа 3. Одвороти 4 для захисту від протікання містять пару листів, які проходять у напрямку Ζ симетрично відносно поздовжньої центральної осі Р-Р й виготовлені, наприклад, на основі нетканого матеріалу або, переважно, вологонепроникної пластмасової плівки. Одвороти 4 утворені таким чином, щоб перекривати відповідні контактуючі зі шкірою поверхні бічних областей 30, 31 захисного листа 3. Розмір кожного одворота 4 у поперечному напрям 96224 10 ку X більший або дорівнює розміру окремої бічної області 30, 31 захисного листа 3 у поперечному напрямку X. Підгузок 1 може бути одягнутий на тіло користувача так, що зовнішні геніталії користувача розташовуються напроти переднього наскрізного отвору 33, задній прохід користувача розташовується напроти заднього наскрізного отвору 34, а область шкіри користувача між зовнішніми геніталіями й заднім проходом розташовується напроти середньої області 32. Коли підгузок 1 одягнутий таким чином на тіло користувача, область 36 переднього наскрізного отвору 33 переважно розташовується попереду поперечної центральної осі Q-Q, а область 38 заднього наскрізного отвору 34 переважно розташовується безпосередньо на поперечній центральній осі Q-Q або поблизу неї. Таким чином, вологовбирна прокладка 23 виявляється вигнутою в напрямку Ζ, а захисний лист З виявляється підійнятим і введеним у контакті зі шкірою користувача при стягуванні еластичних елементів 39 захисного листа 3, так що між ним і вологовбирною прокладкою 23 виявляється сформована кишеня 29 (див. фіг. 2). Таким чином, тілесна рідина надійно виводиться в кишеню 29 через передній і задній прохідні отвори 33, 34, що дозволяє запобігти контакту тілесної рідини зі шкірою користувача. На фіг. 4 представлена схема із частковим розрізом для наочності, на якій показані вологовбирна прокладка 23, захисний лист 3 й одвороти 4 для захисту від протікання. Бічні області 30, 31 захисного листа 3 відвернені в напрямку прокладки 23, так щоб формувати двошарові структури. Кожна із цих двох двошарових бічних областей містить еластичні елементи 39 захисного листа, прикріплені до них за допомогою адгезиву (не показано). Більш конкретно, елементи 39 приєднані до відповідних областей 30, 31 у розтягнутому стані в напрямку Z. Передній і задній наскрізні отвори 33, 34 мають по суті U-подібну форму й проходять із середньої області 32 в області 7, 8, утворені по суті прямолінійними внутрішніми бічними кромками 35, 37 і криволінійним закриваючим краєм 36, 38. Елементи 39, що проходять уздовж отворів 33, 34 відповідно, містять прямолінійні сегменти 39а, що проходять поблизу внутрішніх бічних кромок 35, 37, вигнуті сегменти 39а, що проходять всередину, якщо дивитися в поперечному напрямку X, поблизу відповідних закриваючих країв 36, 38, а також опуклі сегменти 39с, що проходять уздовж середньої області 32, що з'єднує передній і задній прохідні отвори 33, 34 так, що вона опукло вигнута в напрямку поздовжньої центральної осі Р-Р. Принаймні передній і задній кінці 27, 28 двошарових бічних областей 30, 31 захисного листа 3 приєднані до внутрішнього листа 26 вологовбирної прокладки 23 за допомогою адгезиву 40. Бічні області 30, 31, що мають у цьому варіанті реалізації так звану двошарову структуру, можуть бути приєднані до внутрішнього листа 26 за допомогою зв'язуючого на всій відповідній площі в напрямку Z, так що захисний лист 3 може цілком підійматися при розтягуванні двошарових областей 30, 31. 11 Кожен з одворотів 4 для захисту від протікання містить тришаровий лист, що має Z-подібний переріз. Більш конкретно, одворот 4 містить перший шар 41, розташований між вологовбирною прокладкою 23 і корпусом 2, другий шар 42, відвернений від першого шару 41 на повернену до шкіри користувача сторону захисного листа 3, так щоб розташовуватися зверху бічної області 30 або 31, і третій шар 43, відвернений від другого шару 42 на повернену до шкіри користувача сторону захисного листа другого шару 42. Третій шар 43 відвернутий на себе уздовж його бічної кромки 44, так що до нього може бути приєднаний еластичний елемент 45 одворота. Елемент 45 приєднаний між шарами цієї двошарової кромки 44 за допомогою зв'язуючого в розтягнутому стані в напрямку Z. На передньому й задньому кінцях 46, 47 одворота 4 для захисту від протікання перший шар 41 приєднаний за допомогою зв'язуючого до вологовбирної прокладки 23, другий шар 42 приєднаний за допомогою зв'язуючого до захисного листа 3, а третій шар 43 приєднаний за допомогою зв'язуючого до другого шару 42. Під дією стягуючого зусилля еластичного елемента одворота 42, прикладеного до одворота 4, другий шар 42 і третій шар 43 розвертаються й розміщаються на відстані від захисного листа 3 з утворенням стінки, як показано на фіг. 2. У даному описі частина одворота 4, приєднана за допомогою зв'язуючого до верхнього листа 11 корпуса 2, іменуються закріпленою кромкою, а частина, що містить другий шар 42 і третій шар 43 одворота 4, виконана з можливістю розміщення на відстані від захисного листа 3, тобто не приєднана за допомогою зв'язуючого до захисного листа 3, іменується вільною кромкою. Захисний лист 3 й одвороти 4 для захисту від протікання з'єднані за допомогою зв'язуючого уздовж стикових областей 48, що розташовані кожна між закріпленою кромкою й вільною кромкою одворота 4, якщо дивитися в поперечному напрямку X і перекривають вигнутий сегмент 3% відповідного еластичного елемента захисного листа 39. Більш конкретно, стикова область сформована стрічкою адгезива 49, що проходить від переднього кінця 27 захисного листа 3 у напрямку спереду назад Ζ на відстань приблизно 150 мм. Таким чином, стрічка адгезива 49 безперервно проходить уздовж прямолінійного сегмента 39а і вигнутого сегмента 39Ь. Розмір стрічки адгезива 49 у поперечному напрямку X становить приблизно 5 мм. Стикова область 48 переважно розташована збоку від поперечної центральної осі Q-Q, що проходить посередині довжини переднього наскрізного отвору 33 у напрямку спереду назад Ζ у напрямку середньої області 32. Відповідно до цього варіанта реалізації розмір А у напрямку спереду назад Ζ від переднього кінця 27 до закриваючого краю 36 переднього наскрізного отвору 33 становить приблизно 175 мм, розмір В у напрямку спереду назад Ζ від переднього кінця 27 до кінця стикової області 48 на стороні середньої області 32 становить приблизно 150 мм. Розмір В переважно становить приблизно 88 мм або більше, якщо стикова область 48 розташована збоку від поперечної центральної осі Q-Q. Вигнутий сегмент 39Ь елас 96224 12 тичного елемента 39 захисного листа описує криву уздовж області 36 переднього наскрізного отвору 33. Радіус кривизни цього вигнутого сегмента 39Ь не є постійним і обраний підходящим чином, за умови що крива євідносно плавною поблизу середньої області 32 й поступово стає крутішою уздовж внутрішньої бічної кромки 35. Зазначена стикова область 48 переважно розташована уздовж найбільш крутої ділянки кривої. Хоча у вищеописаному випадку співвідношення розмірів розмір В може становити приблизно 88 мм або більше, необхідно вибирати цей розмір В щонайменше таким, що дорівнює приблизно 50 мм, оскільки якщо цей розмір В становить менше 50 мм, стає утрудненим здійснення ефективного підіймання захисного листа 3 за допомогою одворотів 4 для захисту від протікання. Більш конкретно, у кожному з одворотів 4 перший, другий і третій шари 41, 42, 43 з'єднані разом за допомогою зв'язуючого, внаслідок чого одворот 4 не розташовується на відстані від захисного листа 3 на передньому кінці 46, а розташовується на недостатній відстані від захисного листа 3 поблизу переднього кінця 46. Якщо відстань, на якій одворот 4 може розташовуватися від захисного листа, є недостатньою, то відстань, на яку захисний лист 3 може підійматися за допомогою одворота 4, також є недостатньою. Внаслідок цього не вдається забезпечити запобігання зменшенню площі переднього наскрізного отвору 33. На фіг. 5 показане перспективне зображення захисного листа 3, одворотів 4 для захисту від протікання й вологовбирної прокладки 23 у підгузку, одягнутому на тіло -користувача, а на фіг. 6 показаний переріз по лінії VI-VI, позначеній на фіг. 4, причому пунктирними лініями позначений підгузок, одягнутий на тіло користувача. Хоча на фіг. 6 показана бічна область 31 захисного листа 3, зрозуміло, що бічна область 30 аналогічна бічній області 31. Відповідно до фіг. 5 й 6, коли підгузок одягнутий на тіло користувача, відбувається стягування еластичного елемента 39 захисного листа, а також еластичного елемента 45 одвороту. Після стягування еластичного елемента 39 вологовбирна прокладка 23 виявляється вигнутою, а захисний лист 3 виявляється підійнятим над нею. Після стягування елемента 45 другий шар і вільна кромка третього шару 43 виявляються розгорнутими й розташованими на відстані від вологовбирної прокладки 23, тобто ці шари підіймаються зі складеного стану. У результаті того, що одворот 4 таким чином підіймається, бічна область 31, що приєднана до другого шару 42 за допомогою зв'язуючого, підіймається так, щоб розташовуватися на відстані від вологовбирної прокладки 23 у напрямку назовні, якщо дивитися в поперечному напрямку X й у напрямку, зазначеному стрілкою С. Бічна область 31, підійнята таким чином, служить для розширення переднього наскрізного отвору 33 й, таким чином, запобігання зменшенню площі розкриття переднього наскрізного отвору 33, навіть коли передній наскрізний отвір 33 стиснутий між ногами користувача, що призводить до появи 13 зусилля, яке викликає зменшення площі розкриття переднього наскрізного отвору 33. Стикова область 48, що сформована на ділянці, яка перекриває еластичний елемент 39 захисного листа, дозволяє ефективно прикладати розтяжне зусилля, яке виникає в одвороті 4 для захисту від протікання, до захисного листа 3. Більш конкретно, область захисного листа 3, що містить приєднані до неї еластичні елементи 39 захисного листа, утримується від провисання завдяки стягуючій силі еластичних елементів 39, однак область захисного листа 3, що не містить еластичних елементів 39, неминуче провисає. Навіть якщо розтяжне зусилля прикладене до провисаючої області листа, відстань, на яку захисний лист 3 може бути цілком підійнятий, недостатня для забезпечення того, що розтяжне засилля, яке виникає в одвороті 4 для захисту від протікання, ефективно прикладене до захисного листа 3. Стикова область 48 сформована таким чином, щоб перекривати вигнутий сегмент 39b еластичного елемента 39 захисного листа й додатково забезпечує запобігання зменшенню площі переднього наскрізного отвору 33. Зазвичай еластичний елемент стягується уздовж вигнутого сегмента 39b у прямолінійний стан й, таким чином, викликає вигин області 36 переднього наскрізного отвору 33 у напрямку всередину, так щоб призводити до зменшення площі переднього наскрізного отвору 33. Однак стикова область 48, що сформована таким чином на цьому вигнутому сегменті 39b, служить для обмеження переміщення еластичного елемента 39 захисного листа, що викликає зменшення площі переднього наскрізного отвору 33. Стикова область 48 сформована уздовж найбільш крутої області вигнутого сегмента 39b через наявність ефекту зменшення площі переднього наскрізного отвору 33 у цій області. Слід зазначити, що можна також формувати стикову область 48 уздовж прямолінійного сегмента 39а, а не уздовж вигнутого сегмента 39b залежно від різних факторів, таких як конструкція еластичного елемента 39 захисного листа. Захисний лист 3 може витягуватися із двох сторін для утримання його в розтягнутому стані, оскільки бічні області 30, 31 захисного листа 3 можуть витягуватися назовні в поперечному напрямку X через стикову область 48. Знаходячись в розтягнутому стані, середня область 32 захисного листа 3 попереджається від провисання, зазначеного пунктирною лінією на фіг. 2. Поки захисний лист 3 знаходиться в розтягнутому стані, він може бути надійно утриманий в контакті зі шкірою користувача. Захисний лист 3, що утримується у розтягнутому стані, також дозволяє втримувати вологовбирну прокладку 23 у вигнутому стані й, таким чином, формувати кишеню 29 для прийому виділень організму. Хоча відповідно до цього варіанта реалізації стикова область 48 сформована за допомогою адгезиву 49, який наносять у виді стрічки, ця стикова область 48 може бути також сформована шляхом локального нанесення адгезиву тільки уздовж вигнутого сегмента 39Ь або прямолінійного сегмента 39а. Хоча стикова область 48 сформова 96224 14 на тільки для переднього наскрізного отвору 33. ця стикова область 48 може бути також сформована для заднього наскрізного отвору 34. Однак через те, що передній наскрізний отвір 33 розташований напроти зовнішніх геніталій, а задній наскрізний отвір 34 розташований напроти заднього проходу, імовірність зменшення площі розкриття переднього наскрізного отвору 33 більше ймовірності зменшення площі розкриття заднього наскрізного отвору 34. У випадку зменшення площі розкриття переднього наскрізного отвору 33 цей передній наскрізний отвір 33 може вступати в контакт із зовнішніми геніталіями користувача й внаслідок цього призводити до подразнення шкіри користувача. Хоча відповідно до цього варіанта реалізації використовують еластичний елемент 39 захисного листа, що містить вигнутий сегмент 39b, винахід не обмежується цим варіантом реалізації, і еластичний елемент 39 може не містити вигнутий сегмент 39b або може проходити прямолінійно в напрямку спереду назад. Також може бути використаний еластичний елемент 39, що описує V-подібну форму й опукло вигнутий у напрямку середньої області 32. Хоча відповідно до цього варіанта реалізації стикова область 48 сформована таким чином, щоб перекривати еластичний елемент 39 захисного листа, стикова область 48 не обов'язково повинна бути сформована безпосередньо на еластичному елементі 39, а може бути сформована досить близько до нього для забезпечення того, що розтяжне зусилля, яке виникає в одвороті 4 для захисту від протікання, ефективно прикладене до еластичного елемента 39 захисного листа. Хоча відповідно до цього варіанта реалізації використовують передній і задній наскрізні отвори 33, 34, один із цих наскрізних отворів 33, 34 може бути усунуто або закрито по окружності в передній і задній областях 7, 8 відповідно. Інакше кажучи, ці наскрізні отвори можуть мати не тільки U-подібну форму, але також можуть мати, наприклад, О-подібну форму відповідно. Як адгезив, що використовується для формування стикової області 48, може бути обраний добре відомий клей на основі каучука. На додаток до цього стикова область 48 може бути сформована шляхом зварювання, таким як ультразвукове зварювання або термозварювання. Хоча відповідно до цього варіанта реалізації захисний лист 3 й одвороти 4 для захисту від протікання містять одиночні листи, можна формувати їх шляхом з'єднання пари листів за допомогою адгезиву відповідно. У цьому випадку еластичний елемент 39 захисного листа, а також еластичний елемент 45 одворота можуть бути розміщені між парою листів відповідно. Крім того, еластичний елемент 39 захисного листа може бути закритий зверху одворотом 4 з метою запобігання безпосереднього контакту шкіри користувача з еластичним елементом 39 й, таким чином, зменшення небажаного подразнення шкіри користувача. Другий варіант реалізації відповідно до першого аспекту винаходу. На фіг. 7 й 8 показаний другий варіант реалізації відповідно до першого аспекту винаходу, який відрізняється тим, що одвороти 4 для захисту 15 від протікання оснащені допоміжними еластичними елементами. Інші ознаки аналогічні ознакам першого варіанта реалізації, а їхній опис далі опускається. Відповідно до цього варіанта реалізації допоміжні еластичні елементи містять перший і другий еластичні елементи 50, 51, що проходять у напрямку спереду назад Ζ одворотів 4 відповідно. Як зрозуміло з фіг. 7, перший і другий еластичні елементи 50, 51 приєднані до відповідних других шарів 42 одворотів 4 для захисту від протікання таким чином, що перший допоміжний еластичний елемент 50 розташований ближче до центра, ніж другий допоміжний еластичний елемент 51, у поперечному напрямку X. Розміри першого і другого еластичних елементів 50, 51 у напрямку Ζ можуть бути обрані так, що ці елементи 50, 51 проходять через середню область 32 до стикової області 48. Відповідно до цього варіанта реалізації розміри першого і другого еластичних елементів 50, 51 обрані так, що ці елементи 50, 51 проходять уздовж стикової області 48 до переднього кінця 46. Перший і другий еластичні елементи 50, 51 приєднані до другого шару 42 у розтягнутому стані в напрямку Ζ. Перший еластичний елементи 50 приєднаний до другого шару 42, так щоб перекривати стикову область 48. На фіг. 8 показаний переріз по лінії VIII-VIII, позначеній штрих-пунктирною лінією на фіг. 7, що вказує положення, у яке стягуються еластичні елементи 39 захисного листа, еластичні елементи 45 одворотів та перший і другий допоміжні еластичні елементи 50, 51. Перший допоміжний еластичний елемент 50 може бути приєднаний до другого шару 42, так щоб перекривати стикову область 48, для того, щоб еластичний елемент 39 захисного листа, адгезив 49, що формує стикову область 48, і перший допоміжний еластичний елемент 50 були розташовані один на одному. Стягування першого допоміжного еластичного елемента 50 змушує стикову область 48 витягуватися в напрямку середньої області 32 (див. фіг. 7). Інакше кажучи, стикова область 48 витягується в напрямку назад у напрямку спереду назад Ζ. Зусилля, що викликає витягування стикової області 48 у напрямку назад, дозволяє збільшити площу розкриття переднього наскрізного отвору 33 поблизу області 36. Відповідно до цього другого варіанта реалізації стикова область 48 витягується при стягуванні еластичних елементів 45 і витягується далі під дією першого допоміжного еластичного елемента 50 для збільшення площі розкриття переднього наскрізного отвору 33. Таким чином, додатково забезпечується надійне запобігання зменшенню площі розкриття переднього наскрізного отвору 33. Другий допоміжний еластичний елемент 51 приєднаний до другого шару 42, так щоб проходити збоку й по суті паралельно зовнішній стороні першого допоміжного еластичного елемента 50, якщо дивитися в поперечному напрямку X. Хоча другий допоміжний еластичний елемент 51 приєднаний до другого шару 42 на відстані від стикової області 48, цей еластичний елемент 51 виконаний з можливістю витягувати стикову область 48 у напрямку назад у напрямку спереду назад Ζ. Крім 96224 16 того, другий допоміжний еластичний елемент 51 запобігає провисанню одворота 4 для захисту від протікання й таким чином забезпечує прикладання розтяжного зусилля еластичного елемента 45 одворота до стикової області 48. Хоча відповідно до цього варіанта реалізації використовують перший і другий допоміжні еластичні елементи 50, 51, не обов'язково використовувати обидва ці еластичні елементи. У випадку наявності одного із цих двох еластичних елементів переважно приєднують перший допоміжний еластичний елемент 50 до другого шару 42, оскільки розтяжне зусилля може бути прикладене безпосередньо до стикової області 48. В іншому варіанті реалізації також можна використовувати принаймні три допоміжних еластичних елементи. Перший і другий допоміжні еластичні елементи 50, 51 можуть бути у формі каучукових ниток, еластизованого нетканого матеріалу тощо. На фіг. 9 і 10 показані інші варіанти реалізації допоміжних еластичних елементів. Допоміжний еластичний елемент 52, використовуваний у варіанті реалізації, показаному на фіг. 9, приєднаний у розтягнутому стані до другого шару 42, так щоб проходити через стикову область 48 у напрямку спереду назад Z. Більш конкретно, еластичний елемент 52 містить прямолінійний сегмент 52а і похилий сегмент 52b, причому принаймні похилий сегмент 52b перекриває стикову область 48. Завдяки такому з'єднанню не тільки розтяжне зусилля в напрямку спереду назад Z, але й розтяжне зусилля в поперечному напрямку X прикладені до стикової області 48. Розтяжне зусилля в поперечному напрямку X викликає витягування внутрішньої кромки 35 з переднього наскрізного отвору 33 захисного листа 3 назовні, якщо дивитися в поперечному напрямку X, і таким чином додатково запобігає зменшенню площі розкриття переднього наскрізного отвору 33. Відповідно до цього варіанта реалізації як стикову область 48 використовують не стрічкоподібну структуру, а масу адгезива, що локально наноситься на відстані від переднього краю 46. Відповідно до цього варіанта реалізації кут і орієнтація похилого сегмента 52b можуть бути обрані підходящим чином, за умови що до стикової області 48 може бути прикладене задане розтяжне зусилля в поперечному напрямку. Як показано на фіг. 10, допоміжний еластичний елемент 53 приєднаний у розтягнутому стані до одворота 4 для захисту від протікання, так щоб проходити в поперечному напрямку X. Більш конкретно, пара еластичних елементів 53 розташованих із проміжком у напрямку спереду назад Z, приєднана до одворота 4 для захисту від протікання й принаймні частково перекриває стикову область 48. Після стягування цих еластичних елементів 53 стикова область виявляється під дією розтяжного зусилля, що витягує область 48 назовні в поперечному напрямку X. Під дією такого розтяжного зусилля еластичний елемент 39 захисного листа й внутрішня бічна кромка 35 переднього наскрізного отвору 33 також витягуються назовні, внаслідок чого може бути попереджене зменшення площі розкриття переднього наскрізного отвору 33. 17 Відповідно до першого аспекту винаходу можуть бути використані матеріали, зазвичай використовувані у відповідній галузі техніки. Наприклад, захисний лист 3, а також одворот 4 для захисту від протікання можуть бути сформовані, наприклад, вологонепроникним і повітропроникним нетканим матеріалом, верхній лист 11, а також задній лист 12 можуть бути сформовані, на 96224 18 приклад, повітропроникним нетканим матеріалом, лист 13 для захисту від протікання може бути сформований, наприклад, пластмасовою плівкою, а вологовбирна серцевина 25, яка міститься у вологовбирній прокладці 23, може бути сформована, наприклад, сумішшю пульпи пушка і надпоглинаючих полімерних часток. 19 96224 20 21 96224 22 23 96224 24 25 Комп’ютерна верстка Л. Купенко 96224 Підписне 26 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
