Одношаровий апертурований матеріал та абсорбуючий виріб (варіанти), що містить його

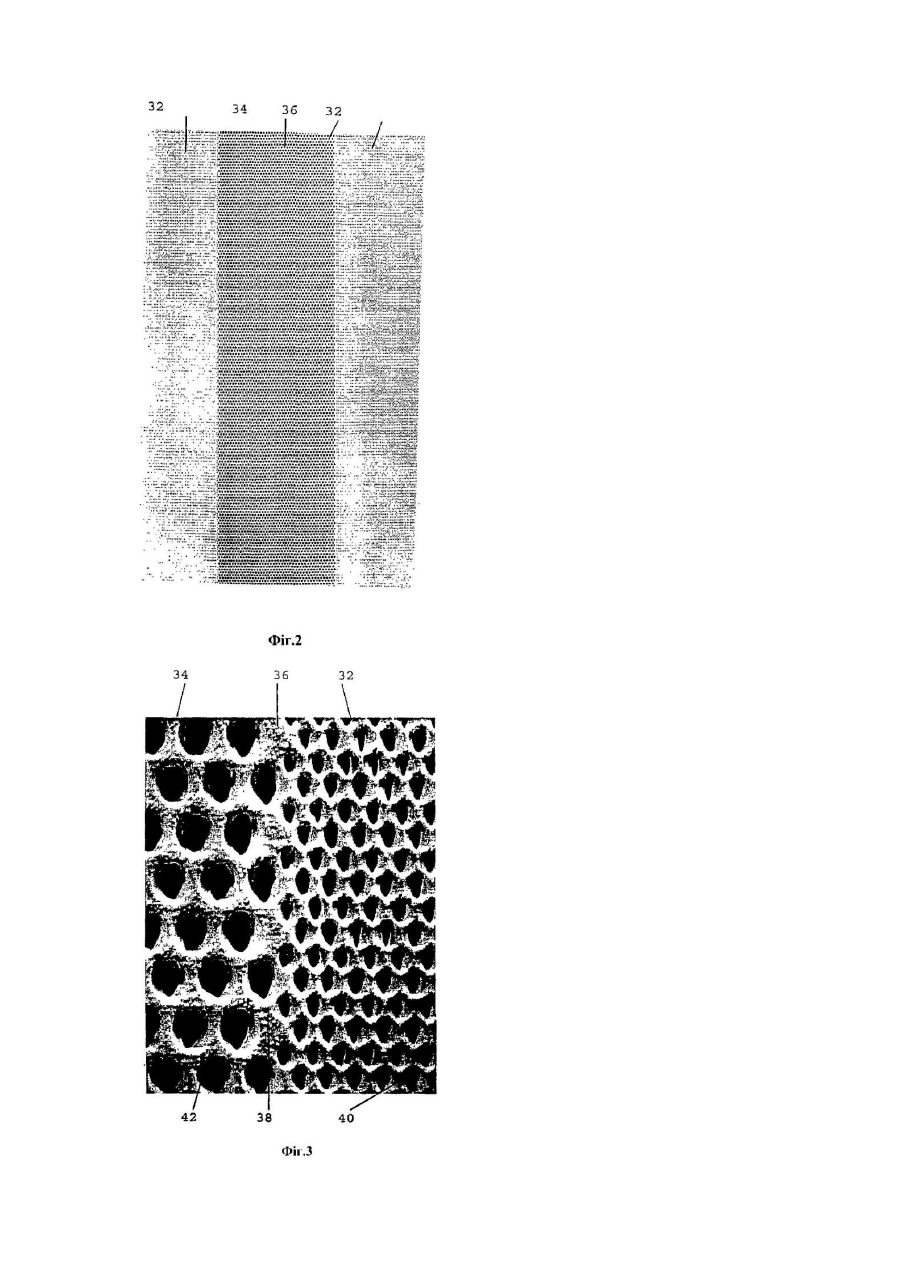

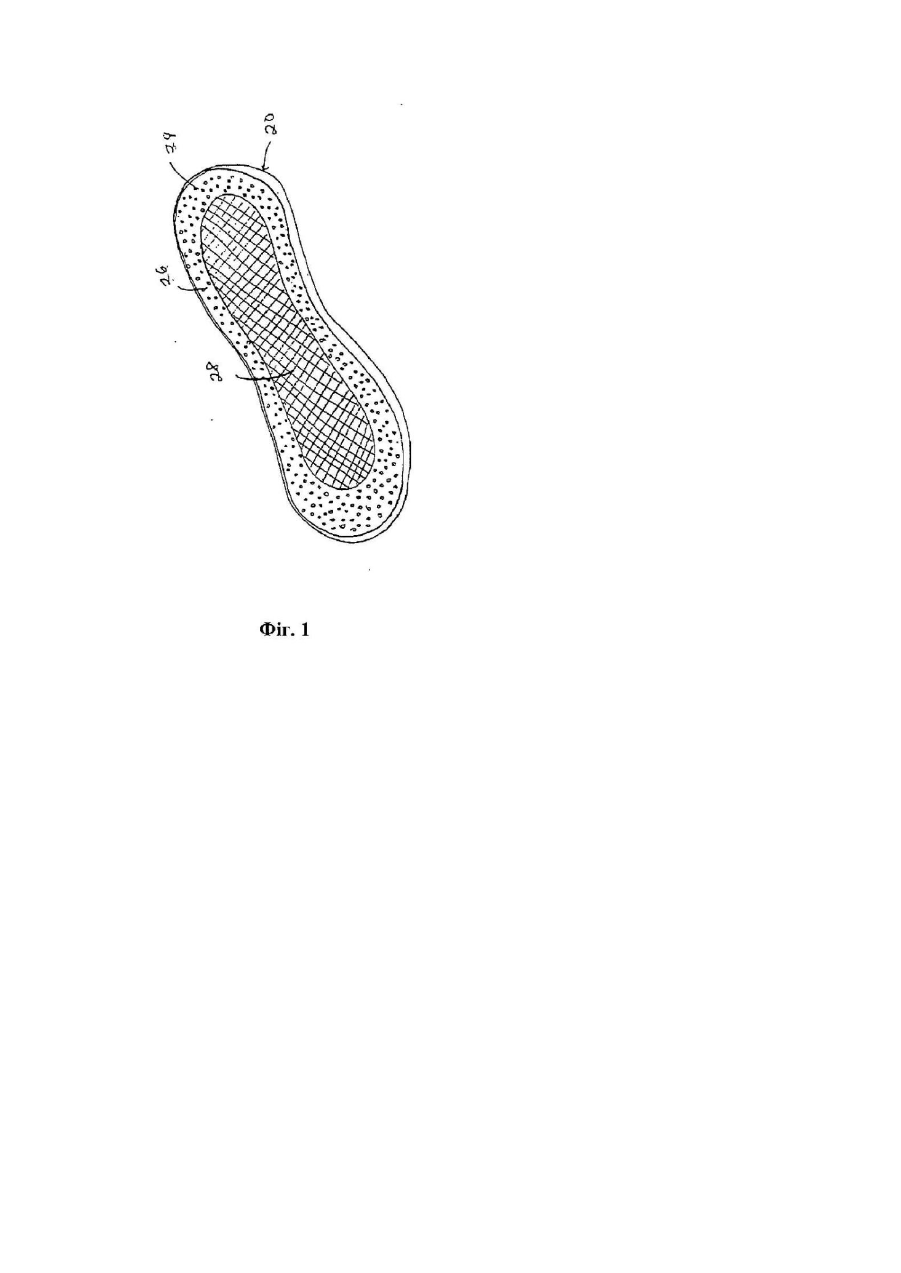

Даний винахід стосується апєртурованих тканин, що придатні для застосування як верхні шари або інші шари, котрі транспортують рідину, у таких абсорбуючи х виробах як гігієнічні серветки та тампони. Зокрема, верхній шар із такої апертурованої тканини, що приймає рідини, котрі мають абсорбуватись, включає принаймні дві відмінні, дискретні та візуально помітні чіткі зони. Ці зони дозволяють використовувати єдиний верхній шар з різними характеристиками щодо проходження рідини та різними тактильними і візуальними властивостями всередині зазначених різних зон даного верхнього шару. Гігієнічні вироби, такі як гігієнічні серветки, дитячі пелюшки, абсорбуючі вкладки, тампони та виробиабсорбенти продуктів нетримання, добре відомі у даній галузі. Звичайно, усі ці вироби включають поверхню, що обернена до користувача, та поверхню, що обернена до одягу. Поверхня, що Обернена до користувача, отримує від носія таких виробів тілесні виділення, такі як сеча, вагінальні виділення або менструація, котрі мають поглинатись. Для того, щоб даний виріб утримував рідину, поверхня, котра обернена до користувача, має бути проникною щодо цієї рідини, і у той же час має підтримуватись цілісність зовнішньої поверхні, оберненої до користувача, та виключатись можливість того, що рідина, абсорбована даним виробом, витече назад і потрапить на носія цього виробу. Дана поверхня, що обернена до користувача, запроваджується зазначеним верхнім шаром. Добре відомі у галузі абсорбуючи х виробів верхні шари являють собою неткані матеріали та плівки. Неткані матеріали виготовляють із волокон, котрі за своєю природою запроваджують нелінійні апертури для транспорту рідини, хоча такі матеріали можуть бути додатково модифіковані в плані розташування цих апертур. Плівки мають бути зроблені проникними шляхом формування апертур. Плівки, що придатні для використання як верхні шари, загалом виготовляються із полімерних матеріалів і звичайно включають апертури або отвори, котрі конструюються у такий спосіб, щоб запровадити визначені властивості. Ці апертури визначаються боковими стінками, котрі простягаються від поверхні даної плівки. Зазначені апертури можуть варіювати за формою та розміром, але звичайно запроваджуються у вигляді апертур одного розміру та форми, яким віддається перевага. Приклад такого відомого верхнього шару поданий у [патенті США за номером 3929135 (Thompson)], на який в даному тексті робиться посилання. Бокові стінки даних апертур визначають ступінь їх протяжності поза площиною товщини даної плівки та напрям. Бокові стінки даних апертур можуть виготовлятись також у формі лійки. Деякі користувачі віддають перевагу плівковим верхнім шарам, у порівнянні з шарами з нетканих матеріалів, через те, що перші можуть дати відносно більш чисту поверхню навіть після проходження рідини, оскільки вони, загалом, не утримують рідини на своїх поверхнях. Проте, для деяких користувачів плівкові верхні шари можуть здаватись, подразнюючими або такими, що муляють, особливо уздовж країв даного виробу, оскільки структура (тобто, розмір, форма та проміжки) апертур, що запроваджена даним верхнім шаром, простягається уздовж всього цього шару, і та структура апертур, якій віддається перевага в плані швидкого перепускання рідини, може не відповідати вимогам користувача в плані комфортного контактування з внутрішньою поверхнею стегон уздовж бокових країв даного виробу. Спосіб, який застосовується для подолання вад, пов'язаних з дискомфортом, що спричиняють краї, при збереженні переваг швидкого перепускання рідини, полягає у використанні апертурованого плівкового верхнього шару по всій поверхні абсорбуючого виробу і наступного покриття даної апертурованої плівки уздовж бокових країв виробу шаром нетканого матеріалу. Зазначена апертурована плівка забезпечує добрі характеристики щодо проходження рідини у центрі виробу, куди надходить рідина, а нетканий матеріал надає більшого комфорту користувачеві шляхом запровадження м'якого матеріалу уздовж країв даного виробу. Проте, це підвищує вартість даного виробу через додаткові витрати на матеріал та вносить додаткову стадію у процес виробництва. Додатковою вадою відомих апертурованих плівок є те, через однорідну структур у апертур, що їх властивості по транспорту рідини є, загалом, також однорідними. Були зроблені спроби поліпшити транспортні характеристики деяких апертурованих плівок шляхом включення більших апертур у стр уктури з однорідними апертурами. Проте, цей спосібвсе ж дає апертуровану плівку з однорідним розташуванням апертур, хоча дане розміщення включає великі та малі отвори. Крім того, хоча більші апертури можуть забезпечити проходження рідини у розташований нижче шар абсорбенту, ці самі більші апертури з більшою вірогідністю можуть перепускати абсорбовану рідину назад із даних апертур, коли змочений шар абсорбенту піддається тиску. Іншими словами, абсорбована рідина може витискатись із шару абсорбенту через великі дірки та попадати на шкіру носія абсорбційного виробу. Таким чином, предметом даного винаходу є запровадження апертурованої тканини, що придатна для застосування як верхній шар абсорбуючого виробу, з двома або більше відмінними і дискретними, тобто несуцільними та індивідуально помітними зонами всередині єдиного верхнього шару. Стислий опис фігур Фіг.1 являє собою вигляд у плані гігієнічної серветки, що має верхній шар, котрий включає варіант апертурованої тканини даного винаходу. Фіг.2 являє собою один із варіантів апертурованої тканини даного винаходу. Фіг.3 являє собою мікрофотографію частини апертурованої тканини, зображеної на Фіг.2. Фіг.4 являє собою інший варіант апертурованої тканини даного винаходу. Фіг.5 являє собою мікрофотографію частини апертурованої тканини, зображеної на Фіг.4. Фіг.6 являє собою ще один варіант апертурованої тканини даного винаходу. Фіг.7 являє собою мікрофотографію частини апертурованої тканини, зображеної на Фіг.6. Фіг.8 являє собою мікрофотографію іншої частини апертурованої тканини, зображеної на Фіг.6. Абсорбуючий виріб 20 з верхнім шаром 24, що включає приклад апертурованої тканини даного винаходу, зображений на Фіг.20. Як видно з Фіг.1, апертурована тканина верхнього шару 24 має першу смугу 26 та др угу смугу 28. Перша смуга 26 відокремлена та відмінна від другої смуги 28, тобто перша зона не перекриває другу смугу. Перша смуга 26 характеризується першою схемою розташування ділянок поверхні навколо апертур ділянок "суші" та принаймні двома апертурами, і друга смуга 28 має друге розташування зазначених ділянок та принаймні дві апертури. Розташування ділянок поверхні навколо апертур та принаймні двох апертур однієї, смуги не продовжується в другу смугу; тобто дані смуги є дискретними та відокремленими. Дві зазначені зони диференціюються за їх відповідними розташуваннями апертур та ділянок поверхні навколо цих апертур, і межа між першою смугою та другою смугою може бути визначена як місце, де закінчується перша схема розташування і починається друга схема. Оскільки дві зазначені схеми розташування відмінні, межа між ними не є природною границею; тобто одна схема розташування не перетікає природно в іншу схему. Дана межа може бути утворена різким завершенням одного розташування та початком другого розташування, або у деяких випадках шляхом "формування" країв даних розташувань, де вони стикаються, утворюючи границю. Під терміном формування мається на думці, що кромки прилеглих розташувань злегка модифікують, щоб забезпечити їх прилягання без різкого закінчення одного розташування та початку другого, як це може мати місце, коли відрізаний край одного розташування просто приєднують до відрізаного краю іншого розташування. Такі піддані формуванню кромки полегшують перехід від однієї схеми розташування до іншої, прилеглої до першої. Піддані формуванню кромки також допомагають уникнути шорсткості на межі або неміцності тканини в області межі. Проте, навіть коли дані кромки модифіковані, границя між зазначеними розташуваннями залишається візуально помітною. Під виразом "візуально помітний" у даному тексті мається на думці візуально відмінний стосовно нормального неозброєного ока людини на відстані 12 дюйм між оком та видимим об'єктом. У прикладі, що наведений на Фіг.1, перше розташування 26 завершується і друге розташування 28 починається уздовж границі між зазначеними двома розташуваннями. Проте, в альтернативних варіантах даного винаходу межа між двома зазначеними розташуваннями може мати третю схему розташування, котра відмінна як від першої, так і від другої схем, або дана межа може бути вільною від апертур та зазначених вище ділянок поверхні навколо цих апертур. Кожна смуга визначається схемами розташування ділянок поверхні навколо апертур та принаймні двома апертурами, що дає, загалом, видиму смугу. Під терміном "розташування" у даному тексті мається на думці специфічний розмір, відстань та орієнтаційні співвідношення між принаймні двома апертурами та ділянкою поверхні навколо цих апертур у кожній смуги. Дана схема розташування може включати апертури одного або різного розміру. Така схема запроваджує чітко уні фіковану видиму смугу без будь-якого розриву, що сприймається візуально, тобто зону, що не містить видимої границі. Так, кожна схема розташування може бути регулярною, іррегулярною, довільною, повторюваною, неповторюваною, геометричною або негеометричною. Під терміном "регулярний" у даному тексті мається на думці повторюваний через фіксовані або регулярні інтервали. Під терміном "іррегулярний" у даному тексті мається на думці неповторюваний через фіксовані або регулярні інтервали. Під терміном "геометричне" мається на думці розташування, що базується на лінійному або нелінійному мотивах або схемах. Апертурована тканина даного винаходу має принаймні дві смуги, кожна з яких характеризується своєю схемою розташування ділянок поверхонь навколо апертур та принаймні двома апертурами. Дані смуги розділені візуально помітною границею. На Фіг.2 зображений один із варіантів апертурованої тканини даного винаходу. Перша зона 32 має першу схему розташування з регулярним масивом дуже малих апертур, і друга зона 34 має другу схему розташування з регулярним масивом у деякій мірі більших апертур. Коли зазначена апертурована тканина використовується як верхній шар, наприклад, гігієнічної серветки, другу смугу 34 розташовують у такий спосіб, що вхідна рідина поступає, головним чином, через зазначену другу смугу. Таким чином, у цьому варіанті, перевага віддається розміщенню у другій смуги деякій мірі більших апертур. У такій конструкції першу зону 32 розташовують уздовж бокових країв гігієнічної серветки, де має значення гладкість тканини відносно внутрішньої частини стегон та пахової області. Менший розмір апертурних отворів та більш тонка структура забезпечують більш гладку поверхню у першій зоні тканини даного варіанту. Фіг.3 являє собою мікрофотографію частини апертурованої тканини, зображеної на Фіг.2. Зокрема, частина тканини, що показана на Фіг.3, зображує частин у першої зони 32, частину др угої зони 34 та частину межі 36, що відокремлює першу зону 32 від другої зони 34. Як видно з Фіг.3, межа 36 утворена шляхом формування структур першої зони 32 та другої зони 34. Тобто ділянки поверхонь 38 на межі відрізняються за розміром та формою від таких ділянок 40 у першій зоні 32 або ділянок 42 у др угій зоні 34. Як альтернатива, інший варіант апертурованої тканини, придатної для використання як верхній шар гігієнічної серветки, може мати розташування відносно менших апертур у центральній частині, що контактує з рідиною, та відносно більші апертури уздовж боків даної серветки. У такому випадку розмір апертур у центральній частині може вибиратись таким, щоб забезпечити проходження рідини, а розмір апертур уздовж боків може вибиратись таким, щоб мінімізувати площу поверхонь навколо отворів у даній схемі розташування і таким чином мінімізувати контакт такої серветки зі шкірою носія. Фіг.4 зображує інший варіант апертурованої тканини даного винаходу. Тканина, що зображена на Фіг.4, має першу зону 44 та др угу зону 46 в переміжному розташуванні. Така тканина може бути придатною для використання як верхній шар абсорбційного виробу, такого як пелюшки або гігієнічна серветка, де переміжні зони розподіляють вхідну рідину по даному верхньому шару для проходження через цей шар та у розміщений нижче абсорбуючий матеріал. Такий розподіл сприяє більшому використанню абсорбційного матеріалу, ніж у тому випадку, коли вхідна рідина проходить прямо через апертуровану тканину у місці її контактування з тканиною. Використання більшої кількості абсорбуючого матеріалу дозволяє уникнути витікання рідини із даного виробу та запобігти утворенню калюж або зволоженню верхнього шару, зумовленого пересиченням розташованого нижче абсорбуючого матеріалу та проходженням раніше абсорбованої рідини назад до поверхні зазначеного верхнього шару. Апертурована тканина, показана на Фіг.4, також придатна для використання як верхній шар менструального тампона. Дана тканина може бути розрізана таким чином, що друга зона 46 перекриє центр зовнішньої поверхні тампона, а перша зона 44 перекриє зовнішню поверхню спрямовуючого та заднього кінців тампона. Фіг.5 являє собою мікрофотографію частини апертурованої тканини Фіг.4. Перша зона 44 та друга зона 46 відокремлені одна від одної межею 48. Як видно, перша зона 44 та друга зона 46 є дискретними та відокремленими одна від одної без застосування будь-яких додаткових схем розташування ділянок поверхоньнавколо апертур та апертур, що переходять в інше розташування. На Фіг.6 поданий варіант апертурованої тканини, що включає першу зону 52, другу зону 54 та третю зону 56. Варіант, зображений на Фіг.6, придатний для застосування як верхній шар або інший шар для перепускання рідини в абсорбційному виробі, такому як гігієнічна серветка або пелюшки. При такому використанні третя зона 56 розташована в області даного виробу, де рідина входить у даний виріб, і тому схема розташування ділянок поверхні навколо отворів та апертур третьої зони 56 вибирається у такий спосіб, щоб забезпечити швидке проходження рідини та суху поверхню носію даного виробу. Схема розташування елементів другої зони 54 вибирається таким чином, щоб запровадити комфортну поверхню для носія та забезпечити проходження будь-якої рідини, котра не пройшла через третю зону 56. Перша зона 52 включає невеликі апертури, котрі являють собою гладку поверхню щодо шкіри носія. Фіг.7 являє собою мікрофотографію частини апертурованої тканини Фіг.6, що зображує першу зону 52 та другу зону 54, відокремлені одна від одної межею 58. Фіг.8 являє собою мікрофотографію іншої частини апертурованої тканини Фіг.6, що зображує другу зону 54 та третю зону 56, відокремлені одна від одної межею 60. В іншому варіанті перша зона може мати розташування ділянок поверхні навколо апертур та принаймні дві апертури, відокремлені таким чином, що зазначене розташування є більшим за розмірами, ніж та ділянка, котра визначається межею, яка відокремлює першу зону від другої зони. Інакше кажучи, дане розташування не повторюється всередині даної зони. Апертуровані тканини даного винаходу можуть включати неткані матеріали або плівки. Придатною плівкою є тонка, суцільна, неперервна плівка з термопластичного полімерного матеріалу. Ця плівка може бути проникною до пару або непроникною; вона може бути рельєфною або нерельєфною; вона може бути піддана обробці коронним розрядом з одного або обох боків або може не піддаватись такій обробці; вона може бути піддана обробці поверхнево-активним агентом після формування плівки або перед формуванням даної плівки шляхом уведення даного поверхнево-активного агента у вигляді суміші в термопластичний полімерний матеріал. Дана плівка може містити будь-який термопластичний полімерний матеріал, включаючи, але не обмежуючись цим, поліолефіни, такі як поліетилен високої щільності, лінійний поліетилен низької щільності, поліетилен низької щільності, поліпропілен; сополімери олефінів та вінілових мономерів, такі як сополімери етилену та вінілацетату або вінілхлориду; поліаміди; поліефіри; полівініловий спирт та сополімери олефінів та акрилатних мономерів, такі як сополімери етилену та етилакрилату, та етиленметакрилату. Можуть також застосовуватись плівки, що включають суміші двох або більше таких полімерних матеріалів. Подовження вихідної плівки, придатної для застосування, у машинному напрямку (MD) та поперечному напрямку (CD) має складати принаймні 100%, як визначається згідно з тестом ASTM №D-882, що проводиться на випробувальному приладі Instron при швидкості захоплювача 50 дюйм/хвилину (127 см/хвилину). Краще, коли товщина даної вихідної плівки є однорідною і може варіювати від приблизно 0,5 до приблизно 5міл або від приблизно 0,0005 дюйм (0,0013см) до приблизно 0,005 дюйм (0,076см). Можуть використовуватись сумісно екструдовані плівки і плівки, що піддавались модифікуванню, наприклад, шляхом обробки поверхневоактивним агентом. Вихідна плівка може бути виготовлена з використанням будь-якого відомого способу, такого як лиття, екструзія або дуття. Придатні неткані матеріали можуть включати матеріали, виготовлені із будь-якого різновиду відомих волокон. Зазначені волокна можуть варіювати за довжиною від чверті дюйма або менше до півтора дюйма або більше. Краще, коли при використанні коротких волокон (включаючи волокна деревної целюлози) дані короткі волокна змішуються з більш довгими волокнами. Дані волокна можуть бути будь-якими із добре відомих штучних, природних або синтетичних волокон, таких як бавовняне, гідратцелюлозне, найлонове, поліефірне, поліолефінове або подібне. Дана тканина може виготовлятись з використанням будь-якого із множини способів, що добре відомі у даній галузі, таких як прочісування, повітряне формування, мокре формування, дуття, прядіння і таке подібне. Спосіб виготовлення апертур на тканині даного винаходу включає поміщення даної тканини на поверхню шаблонного опорного елемента. Дану тканину, що знаходиться на зазначеному опорному елементі, піддають дії перепаду тиску плинного середовища, яке може бути рідиною або газом, в результаті чого дана тканина приймає форму поверхні шаблонного опорного елемента. Якщо зазначений шаблонний опорний елемент містить у собі *апертури, то частини даної тканини, що перекривають ці апертури, можуть бути розірвані під дією перепаду тиску, і в результаті утворюється дірчаста тканина. Спосіб формування апертурованої волоконної тканини описаний детально у [патенті США за номером 5827597 (James et al)], на який у даному тексті робиться посилання. Апертурована плівка даного винаходу може бути сформована шляхом поміщення термопластичної плівки на поверхню апертурованого опорного елемента з визначеним розташуванням апертур. Потік гарячого повітря спрямовується на дану плівку, підвищуючи її температуру, в результаті чого вона розм'якшується. Потім до даної плівки прикладають вакуум, і в результаті плівка приймає форму поверхні зазначеного опорного елемента. Частини плівки, що розташовані над апертурами в опорному елементі, розриваються, утворюючи апертури у даній плівці. Апертурований опорний елемент, придатний для виробництва багатозонних апертурованих тканин даного винаходу, виго товляють методом растрового скануючого свердління, як описано у [патенті США за номером 5916462 (James et al.)], на який у даному тексті робиться посилання. Незважаючи на те, що у даному тексті подано детальний опис лише кількох варіантів та модифікацій даного винаходу, слід розуміти, що наведений опис та основні положення даного винаходу передбачають багато альтернативних конструкцій для фахівців у даній галузі.
