Пачка з язичковою кришкою

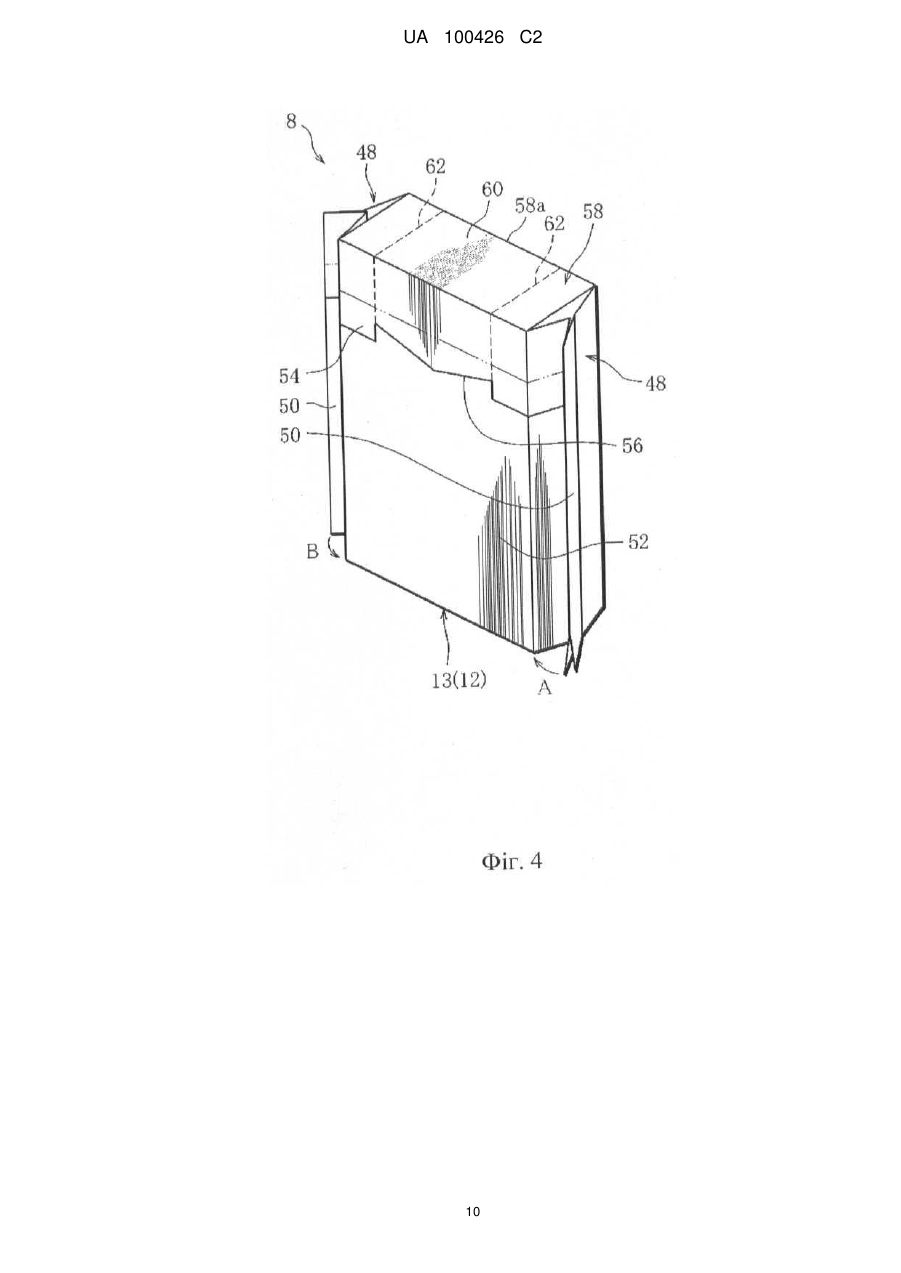

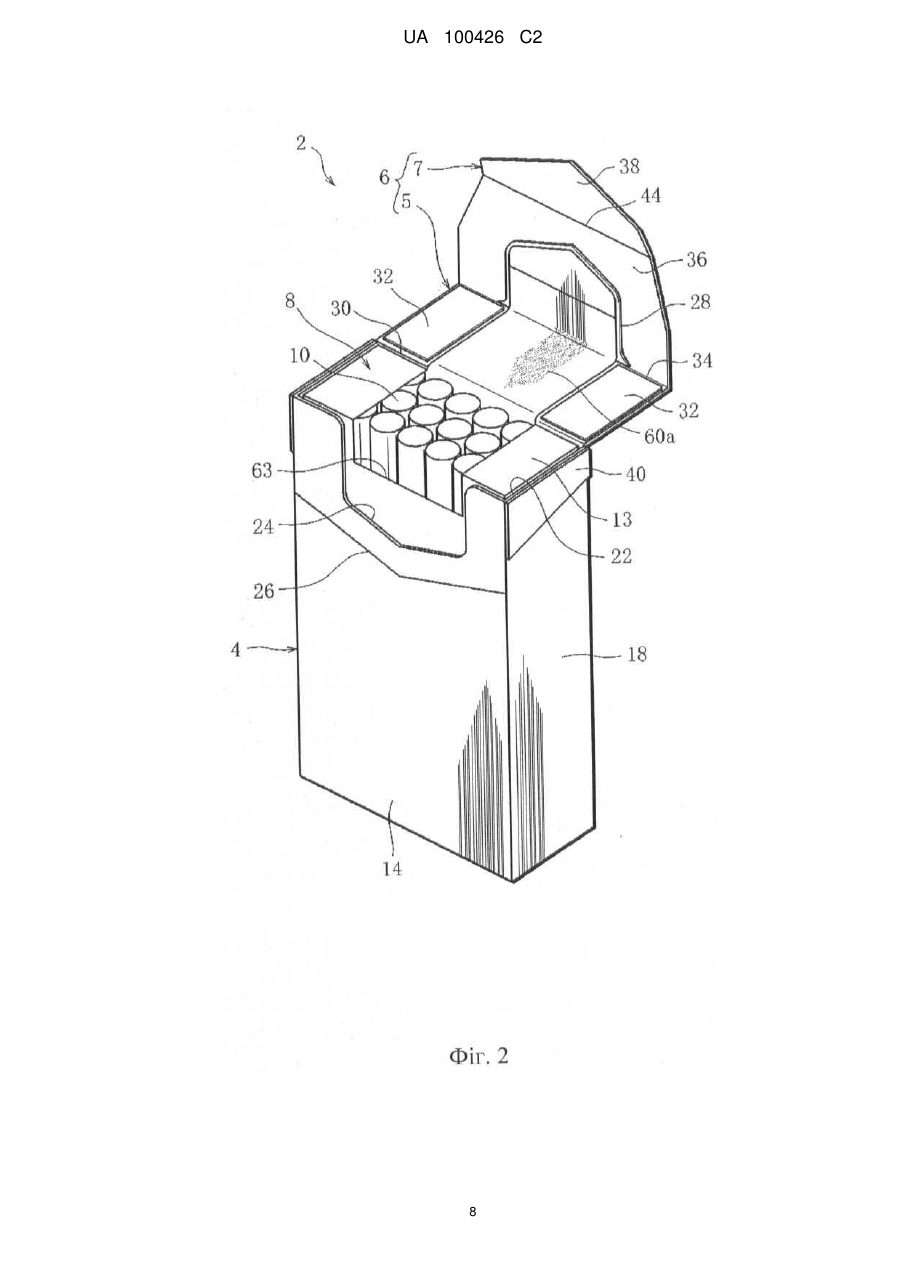

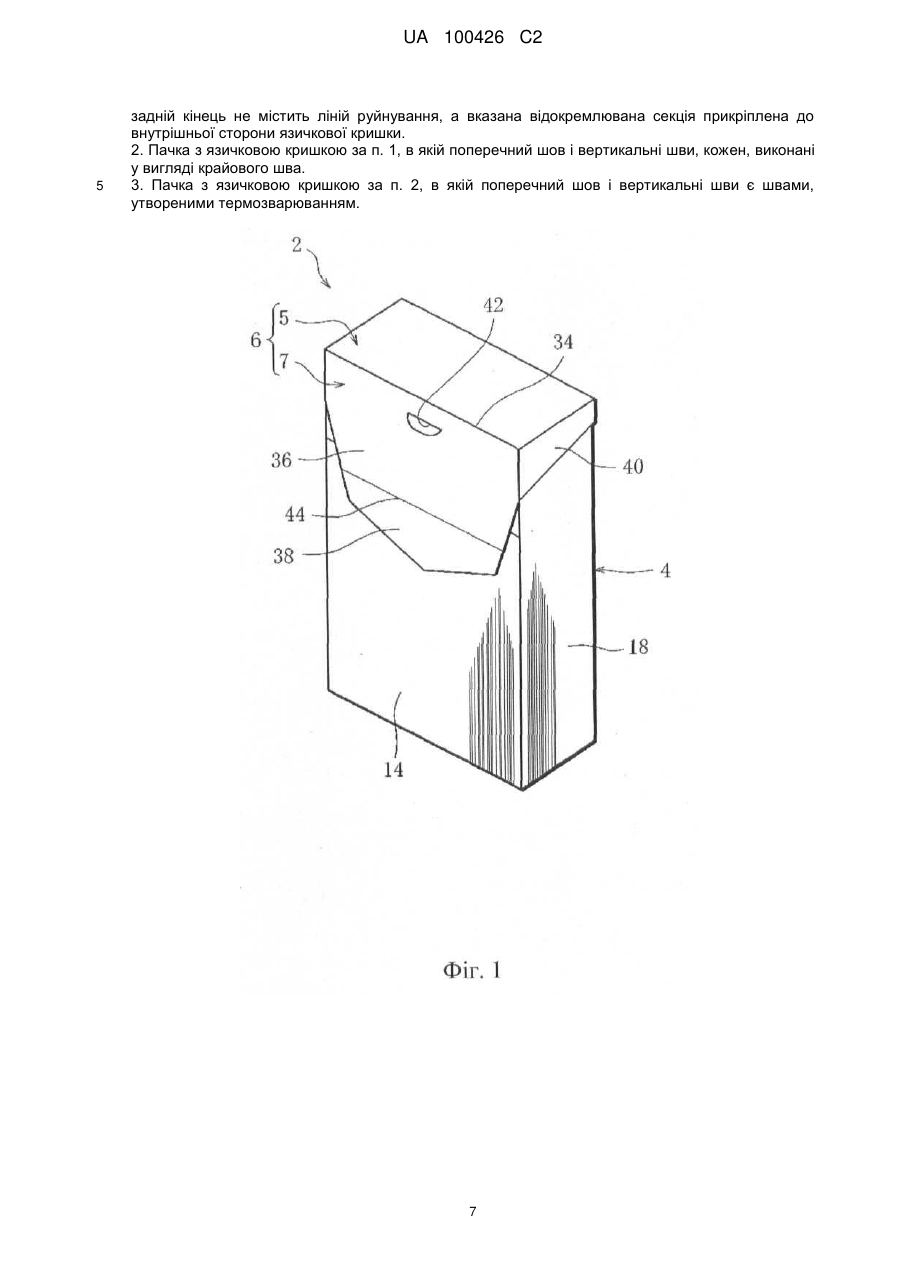

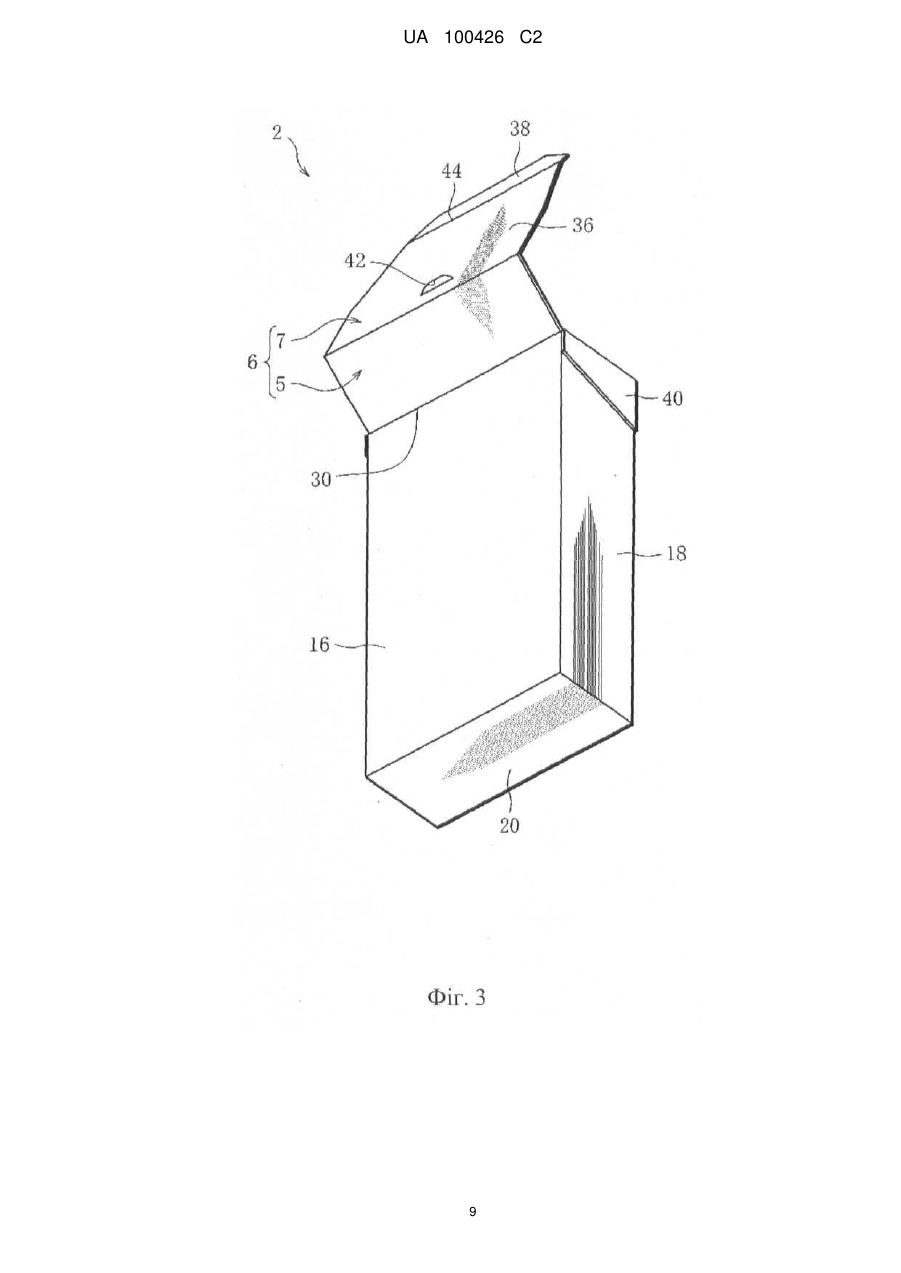

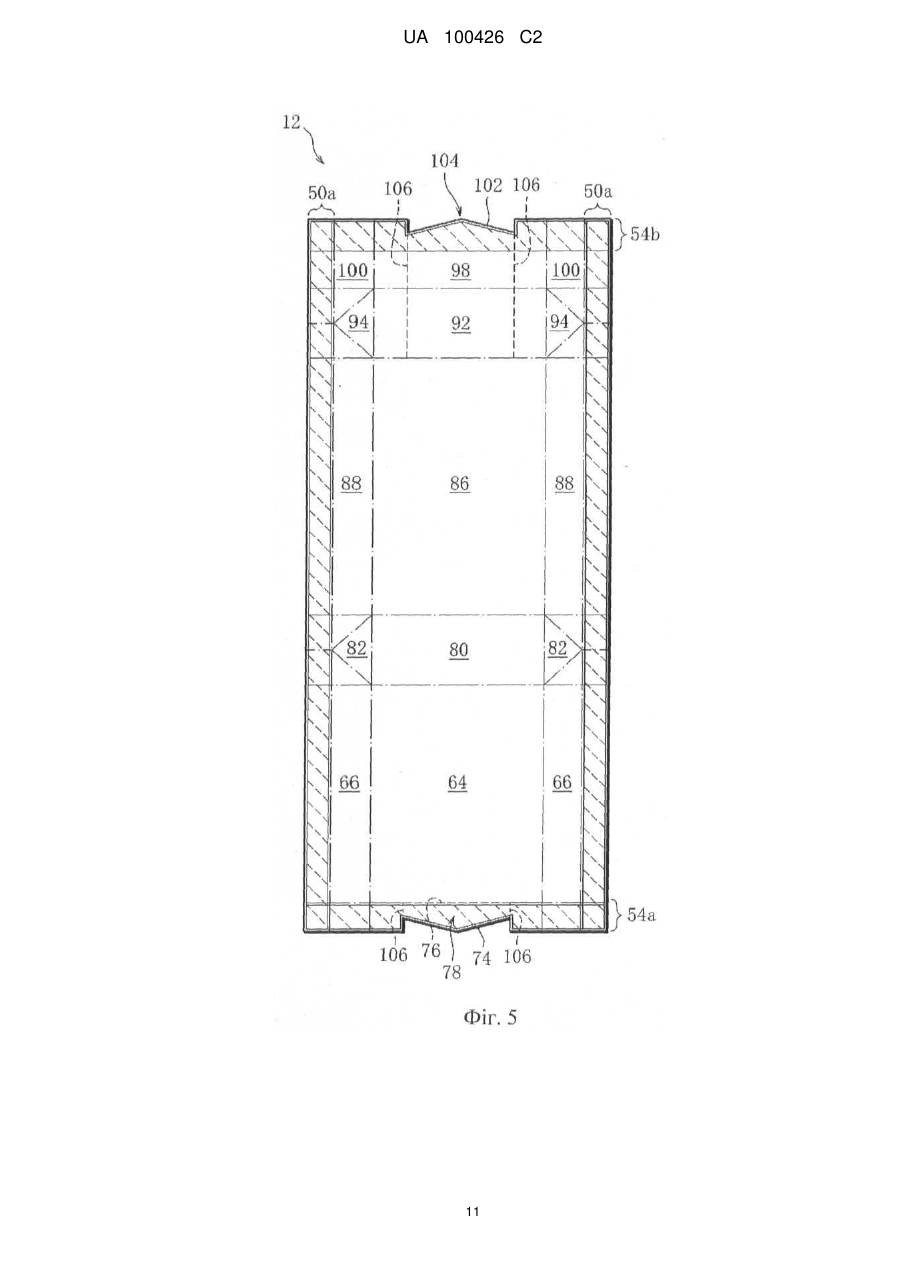

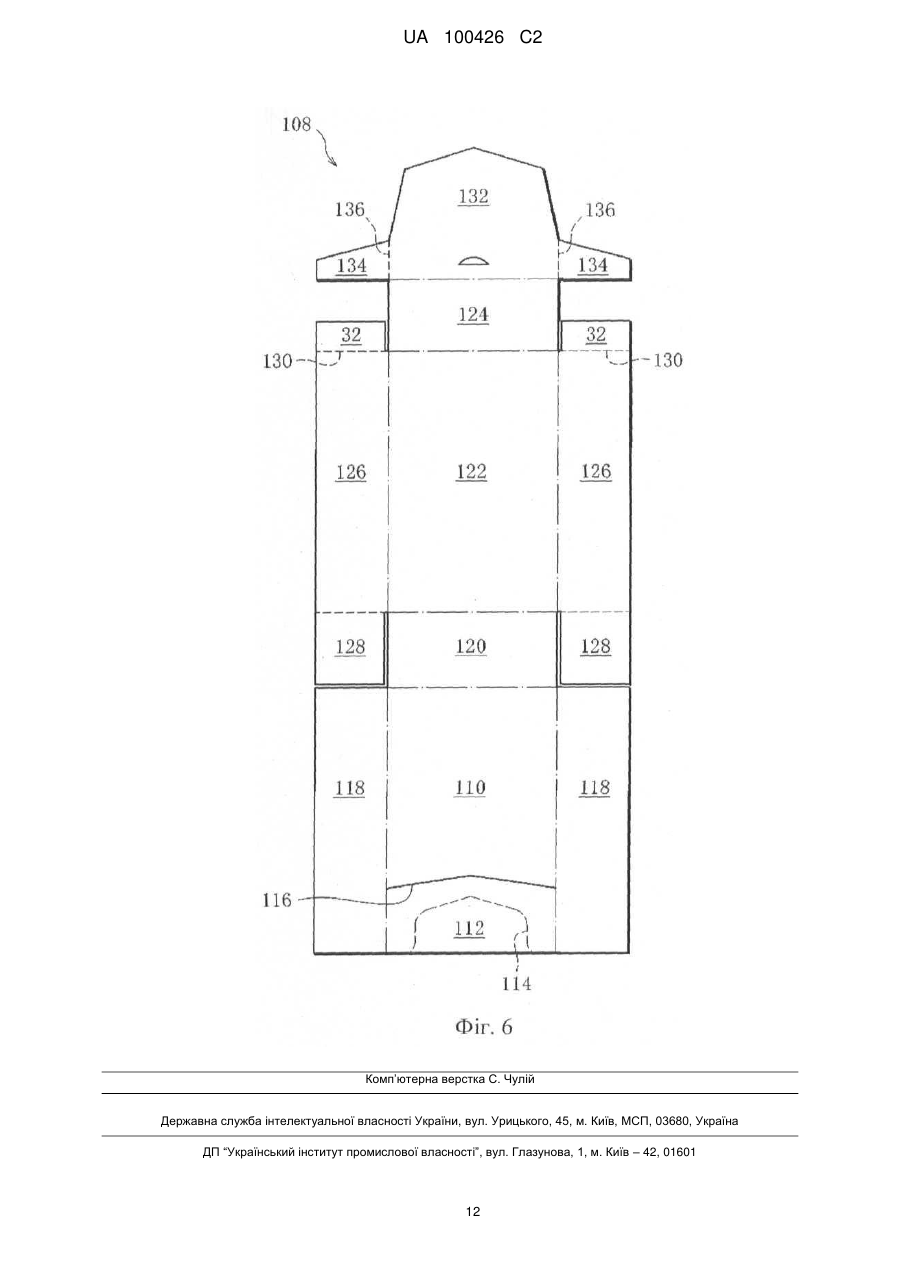

Реферат: Пачка (2), яка містить коробчастий корпус (4) з відкритим торцем (22) у верхній частині, язичкову кришку (6) для закривання відкритого торця (22), поворотно з'єднану із заднім краєм відкритого торця (22) за допомогою шарніра (30) кришки, і внутрішню пачку (8), вміщену в коробчастий корпус (4). Внутрішня пачка (8) включає оболонку (13), яка містить тютюнові вироби (10) і підтримує герметичність внутрішньої пачки (8). UA 100426 C2 (12) UA 100426 C2 UA 100426 C2 5 10 15 20 25 30 35 40 45 50 55 Галузь техніки Цей винахід стосується пачки, більш конкретно пачки з язичковою кришкою. Рівень техніки Множина пакувальних контейнерів для зберігання будь-якого виробу розроблялася з урахуванням особливостей предмета зберігання. Відома пачка з язичковою кришкою як пакувальна ємність для тютюнових виробів, таких як сигарети з фільтром, сигарети, і т. д. Як один з видів пачки з язичковою кришкою, відома пачка з язичковою кришкою, описана в патентному документі 1. Добре відомі пачки з язичковою кришкою містять коробку з відкритим торцем, язичкову кришку для закривання відкритого торця коробки, і виріб, вміщений в коробку. Виріб складається з пачки стрижнеподібних курильних предметів і обгортки, що покриває пачку. Звичайно, упаковка цього типу додатково обгорнена в прозору плівку, причому обгортка з плівки забезпечена відривною стрічкою. Документ рівня техніки Патентний документ 1: викладена заявка Японії Hei 11-49134. Суть винаходу Задачі винаходу Переважно виключити обгортання пачки плівкою в зв'язку з сучасними вимогами ресурсозберігання. Плівкову обгортку, однак, забезпечують для герметизації пачки, щоб не допускати впливу на вміст пачки оточуючого повітря, наприклад, вологи, запахів і т. д., що міститься в оточуючому повітрі. Таким чином, виключення плівкової обгортки може привести до погіршення якості вмісту пачки. Даний винахід здійснений з урахуванням вищеописаних проблем. Задача даного винаходу полягає в створенні пачки з язичковою кришкою, що дозволяє виключити плівкову обгортку. Засоби рішення поставлених задач Для рішення вищевказаних задач пачка з язичковою кришкою за винаходом містить: кубоїдний (тобто в формі прямокутного паралелепіпеда) коробчастий корпус з відкритим торцем у верхній частині, язичкову кришку, поворотно з'єднану, із заднім краєм відкритого торця за допомогою шарніра кришки, причому язичкова кришка містить власне кришку для закривання відкритого торця, і язичок, з'єднаний з дистальним кінцем кришки за допомогою шарніра язичка, і розташований таким чином, щоб язичок лежав на передній стінці коробчастого корпусу, коли кришка знаходиться в положенні закривання відкритого торця, і кубоїдну внутрішню пачку, вміщену в коробчастий корпус, причому внутрішня пачка включає виріб і оболонку, утворену згинанням оболонки для охоплення виробу і що має шви, утворені краями обгортки, що з'єднуються для забезпечення повітронепроникності (герметичності) внутрішньої пачки. Як указано вище, внутрішня пачка утворена шляхом згинання обгортки в оболонку, що охоплює виріб, причому краї з'єднані разом, щоб підтримувати герметичність внутрішньої пачки. Внутрішня пачка, виконана таким чином, має високу герметичність. Шви можуть включати поперечний шов, утворений за допомогою з'єднання разом верхніх і нижніх країв обгортки, при цьому поперечний шов продовжується по ширині на передньому і задньому боці внутрішньої пачки, і парі вертикальних швів, кожен з яких утворений шляхом згинання і приєднання бічного краю обгортки на себе, при цьому вертикальні шви продовжуються на протилежних бічних боках внутрішньої пачки, відповідно. Поперечний шов і вертикальні шви, кожен, виконані бажано у вигляді крайового ("ребристого") шва, бажано за допомогою термозварювання. Внутрішню пачку легко виготовити з поперечним швом і вертикальними швами, утвореним у вигляді крайових швів за допомогою термозварювання, що підвищує продуктивність упакування виробу. Крім того, термічний вплив на виріб всередині при термозварюванні може бути зменшено за допомогою вибору крайової ("ребристої") шовної структури швів. Пачка з язичковою кришкою за винаходом може додатково містити засіб відкривання для утворення отвору для доступу, що дозволяє відкрити вироби, коли язичкову кришку відкривають уперше, причому отвір для доступу продовжується від верхнього положення на передній стінці коробчастого корпусу, по верхньому боку внутрішньої пачки, до заднього краю верхнього боку внутрішньої пачки поруч із згаданим шарніром кришки. Засіб відкривання полегшуєутворення отвору для доступу і, таким чином, полегшує відкривання внутрішньої пачки. Технічний результат 1 UA 100426 C2 5 10 15 20 25 30 35 40 45 50 55 60 У пачці з язичковою кришкою за винаходом внутрішня пачка має високу герметичність, що перешкоджає погіршенню якості, що знаходиться всередині виробу. Це дозволяє виключити обгортання пачки плівкою і, таким чином, сприяє економії матеріальних засобів. Короткий опис креслень Фіг. 1 - вигляд в перспективі пачки з язичковою кришкою відповідно до варіанта винаходу до відкривання; фіг. 2 - вигляд в перспективі пачки за фіг. 1 у відкритому положенні; фіг. 3 - вигляд в перспективі пачки за Фіг. 1, у відкритому положенні, як, наприклад, у вигляді із заднього боку знизу; фіг. 4 - вигляд в перспективі внутрішньої пачки, що вміщується в пачку за фіг. 1; фіг. 5 - схематичний вигляд обгортки для утворення внутрішньої пачки за фіг. 4, і фіг. 6 - схематичний вигляд основної заготовки для утворення пачки за фіг. 1. Переважний варіант здійснення винаходу На фіг. 1 показана пачка 2 відповідно до варіанта винаходу. Пачка 2 є пакувальною тарою для зберігання тютюнових виробів, таких як сигарети з фільтром або сигарети, і в цілому, що має кубоїдну форму. Пачка 2 містить коробчастий корпус 4 і язичкову кришку 6, прикріплену до коробчастого корпусу 4. Язичкова кришка 6 містить кришку 5 і язичок 7. Як показано на фіг. 2, коробчастий корпус 4 є кубоїдним з відкритим торцем 22 у верхній частині і має внутрішній простір з розміром, відповідним для розміщення однієї внутрішньої пачки 8. Частково, коробчастий корпус 4 містить передню стінку 14, задню стінку 16, пару бічних стінок 18 і нижню стінку 20. Як показано на фіг. 2, передня стінка 14 містить виріз 24 у верхній частині в центрі. Виріз 24 з'єднується з відкритим торцем 22. Виріз 24 виконаний за формою, близькою до прямокутної, тільки з нижнім краєм з вигином на зразок сплюснутої букви V. Передня стінка також містить щілину 26. Щілина 26 розташована нижче вирізу 24. Щілина 26 продовжується від одного бічного краю до іншого краю передньої стінки 14, вздовж нижнього краю вирізу 24 і, таким чином, згинається як сплюснута буква V, подібно до вирізу 24. Виріз 24 утворений відокремлюваним сегментом 28 з формою, відповідною вирізу 24 в передній стінці 14, який утворюється в результаті первинного відкривання язичкової кришки 6. Таким чином, пачка 2 безпосередньо після виготовлення містить відокремлюваний елемент, обмежений лінією розділення, для утворення відокремлюваного сегмента 28 на верхній частині передньої стінки 14. Лінія розділення складається з ряду отворів, наприклад, причому сусідні отвори можуть бути рівними або різними в довжину. Відокремлюваний сегмент може бути легко відокремлюваним від передньої стінки 14 по лінії розділення. Як показано на фіг. 3, задня стінка 16 містить верхній край як шарнір 30 кришки. Язичкова кришка 6 поворотно з'єднана із задньою стінкою 16 за допомогою шарніра 30 кришки. За допомогою язичкової кришки 6, що повертається на шарнірі 30 кришки, відкритий торець 22 коробчастого корпусу 4 відкривають або закривають кришкою 5, що є частиною язичкової кришки 6. З кришкою 5, що закриває відкритий торець 22, язичок 7, що є частиною язичкової кришки 6, накладається на передню стінку 14. Більш конкретно, як показано на фіг. 2, кришка 5 є за формою прямокутною, причому такого ж розміру як і відкритий торець 22, і при цьому забезпечена прямокутними внутрішніми верхніми клапанами 32, з'єднаними з внутрішньою поверхнею кришки 5 на будь-якому з боків. Кожен внутрішній верхній (відкидний) клапан 32 відокремлювано з'єднаний з верхнім краєм відповідної бічної стінки 18 за допомогою лінії розділення. У пачці 2, причому безпосередньо після виготовлення, внутрішні верхні (відкидні) клапани 32, прикріплені до внутрішньої поверхні кришки 5, накладаються зверху на внутрішню пачку на кожен з боків. Коли язичкову кришку 6 відкривають спочатку, кожен внутрішній (відкидний) клапан 32 відділяється від відповідної бічної стінки 18 по лінії розділення, що утримується на внутрішній поверхні кришки 5. Ці внутрішні верхні (відкидні) клапани 32 посилюють кришку 5 і поліпшують формоутворення коробчастого корпусу 4. Кришка 5 і язичок 7 є з'єднаними за допомогою шарніра 34 язичка. Більш конкретно, язичок 7 містить секцію 36 язичка і вставну кінцеву секцію 38. Секція 36 язичка має розмір, достатній для закривання вирізу 24 і відокремлюваної частини передньої стінки 14. Більш конкретно, секція 36 язичка має трапецієподібну форму, що звужується до дистального кінця, і поворотно з'єднана з переднім краєм кришки 5 за допомогою шарніра 34 язичка. Як показано на фіг. 1, секція 36 язичка містить напівкруглу виїмку 42 в центрі грані завширшки, біля шарніра 34 язичка. Внутрішня поверхня секції 36 язичка, таким чином, містить виступаючу частину, відповідну виїмці 42. 2 UA 100426 C2 5 10 15 20 25 30 35 40 45 50 55 60 Як показано на фіг. 1, вставна кінцева секція 38 і секція 36 язичка розмежовані шарніром 44 так, що вставна кінцева секція 38 здатна повертатися на шарнірі 44. Вставна кінцева секція 38 містить проксимальну частину, що продовжується від дистального кінця секції 36 язичка, і трикутну дистальну частину, продовжену від проксимальної частини. Кожен бічний край проксимальної частини вставної кінцевої секції 38 продовжує відповідний бічний край дистальної частини секції 36 язичка по лінії так, що язичок 7 загалом має форму із звуженням до дистального кінця, що полегшує вставляння вставної кінцевої секції 38 у вищевказаний виріз 26 коробчастого корпусу 4. У пачці, що виготовляється 2, елементи 40 жорсткості з'єднані з бічними краями проксимальної частини секції 36 язичка, відповідно, по лінії розділення. Кожен елемент 40 жорсткості виконаний у вигляді зрізаного прямокутного трикутника. У пачці 2 безпосередньо після виготовлення кожен елемент 40 жорсткості з'єднаний з відповідною бічною стінкою 18 коробчастого корпусу 4 для покриття верхньої частини бічної стінки 18. Коли язичкову кришку 6 відкривають перший раз, кожен елемент 40 жорсткості відділяється від секції 36 язичка по лінії розділення, залишаючись на верхній частині бічної стінки 18. Елементи жорсткості зміцнюють, таким чином, відкритий торець 22 і утримують язичок 7 в тісному контакті з передньою стінкою 14 коробчастого корпусу 4, забезпечуючи, таким чином, підвищену герметичність пачки доти, доки язичкову кришку 6 не відкриють уперше після виготовлення. Як показано на фіг. 4, внутрішня пачка 8, що вміщується в коробчастий корпус 4, є кубоїдною за формою. Внутрішня пачка 8 містить пачку стрижнеподібних тютюнових виробів 10 і обгортку 12, що покриває цю пачку. Тютюнові вироби 10 це, наприклад, двадцять сигарет з фільтром довжиною 85 мм. Обгортка 12 для внутрішньої пачки 8 має прямокутну форму і складена для утримування в собі пачки тютюнових виробів 10, або, іншими словами, складена у вигляді оболонки 13, що утримує цю пачку в герметичному стані. Більш конкретно, обгортку 12 спочатку обгортають навколо пачки тютюнових виробів 10 по її довжині, причому протилежні поперечні краї обгортки 12 з'єднують разом таким чином, що утворюють зварний шов на передньому боці пачки у верхньому положенні для утворення поперечного шва 54, що з'єднує краї герметичної конструкції. Поперечний шов 54 продовжується по всій ширині обгортки 12. Поперечний шов 54 потім згинається до нижнього боку пачки, таким чином, з накладенням на передній бік 52 оболонки 13, як показано на фіг. 4. На стадії, на якій виконують поперечний шов 54, обгортка 12 має прямокутні частини, виступаючі від бічного боку пачки, відповідно. Кожну прямокутну частину згинають у вигляді кутової косинки у верхній частині так само, як в нижній частині, а потім згинають вниз для покриття відповідного бічного боку пачки, утворюючи, таким чином, бічний бік оболонки 13. Такий процес згинання утворює вертикальний шов 50 герметичної конструкції в центральній частині кожного бічного боку оболонки 13. Кожен вертикальний шов 50 продовжується по всій довжині бічного боку оболонки 13 і, отже, пачки. Кожен вертикальний шов 50 потім згинається вниз, наприклад, до переднього боку 52 збоку оболонки 13, як визначено стрілками А і В на фіг. 4, покриваючи, таким чином, відповідний бічний бік оболонки 13, за допомогою чого завершується створення внутрішньої пачки 8. Більш конкретно, з внутрішньою пачкою 8, вміщеною в коробчастий корпус 4, поперечний шов 54 розташований вище нижнього краю вирізу 24 і нижче відкритого торця 22 коробчастого корпусу 4. Поперечний шов 54 продовжується від одного вертикального шва 50 до іншого шва 50 по ширині внутрішньої пачки 8 і, таким чином, покриває частково вертикальні шви 50 на протилежних кінцях. Виріз, за формою подібний до сплюснутої букви М, виконаний на дистальному краю поперечного шва 54 в центральній частині. Виріз передбачає відкидний V-подібний клапан 56 на поперечному шві 54. Край клапана 56 V-подібної форми співпадає з нижнім краєм вирізу 24 і, таким чином, нижнім краєм вищевказаної відокремлюваної секції. Оболонка 13 містить відокремлювану секцію 60, що продовжується від відкидного клапана 56 V-подібної форми. Відокремлювана частина 60 є стрічкоподібною секцією, що продовжується від заднього краю 58а верхнього боку 58 оболонки 13 до переднього боку 52, обмеженої парою вертикальних ліній 62 розділення і поперечною лінією розділення. Більш конкретно, вертикальні лінії 62 розділення, кожна, продовжується від відповідного кінця відкидного V-подібного клапана 56 вгору, потім через верхній бік 58 до заднього краю 58а. Поперечна лінія розділення, не показана на фіг. 4, продовжується між парними вертикальними лініями 62 розділення, по проксимальному краю поперечного шва 54 по ширині відкидного V-подібного клапана 56. Ширина відокремлюваної секції 60, або відстань між парними вертикальними лініями 62 розділення приблизно дорівнює ширині вирізу 24. 3 UA 100426 C2 5 10 15 20 25 30 35 40 45 50 55 Парні вертикальні лінії 62 розділення і поперечна лінія розділення виконані на обгортці 12 як лінії руйнування. Не бажано виконувати вертикальні лінії 62 розділення і поперечну лінію розділення у вигляді перфорованих ліній, оскільки перфоровані лінії можуть порушити герметичність внутрішньої пачки 8. На фіг. 5 показаний внутрішній бік обгортки 12 в розгорнутому вигляді. На фіг. 5 штрихпунктирні лінії являють собою лінії згину, виконані на обгортці 12 при обгортанні пачки тютюнових виробів 10 в обгортку 12. По цьому кресленню стає очевидним, яка секція обгортки 12, обмежена лініями згину, утворює таку частину оболонки 13. Обгортка 12 містить термоплавке покриття, виконане з термозварюваної плівки по всій внутрішній поверхні. Запропоноване термоплавке покриття дозволяє формування вищевказаного поперечного шва 54 і вертикальних швів 50. Більш конкретно, обгортка 12 містить нижню передню секцію 64, нижню секцію 80, задню секцію 86, верхню секцію 92 і верхню передню секцію 98, розташовані на одній лінії, від нижньої частини до верхньої, на фіг. 5. Нижня передня секція 64 є частиною переднього боку 52 оболонки 13, нижня секція 80 утворює нижній бік оболонки 13, задня секція 86 утворює задній бік оболонки 13, верхня секція 92 утворює верхній бік 58 оболонки 13, а верхня передня секція 98 утворює іншу частину переднього боку 52 оболонки 13. Обгортка 12 додатково містить, з лівого і правого боку секції 64, 80, 86, 92 і 98, бічні секції 66, 82, 88, 94, 100 для утворення бічних боків 48 оболонки 13. Як зрозуміло з вищенаведеного опису, нижня стикова секція 54a, що продовжується по нижньому краю нижньої передньої секції 64 і бічних секцій 66, і верхня стикова секція 54b, що продовжується по верхньому краю верхньої передньої секції 98 і бічних секцій 100, з'єднується разом за допомогою термозварювання для утворення поперечного шва 54. Бічні стикувальні секції 50а, 50а, що продовжуються по лівому краю лівих бічних секцій 66, 82, 88, 94 і 100, і правий край правих бічних секцій 66, 82, 88, 94 і 100, відповідно, кожен, згинають і з'єднують термозварюванням для утворення вертикальних швів 50, 50, причому кожен вертикальний шов 50 містить відповідну кінцеву частину поперечного шва 54. Як показано на фіг. 5, вирізи 74, 102 виконані вздовж нижньої межі нижньої передньої секції 64 і вздовж верхньої межі верхньої передньої секції 98 для виконання вищевказаного Vподібного клапана 56, і оскільки вищевказана поперечна лінія розділення і вертикальні лінії 62, що обмежує відокремлювану секцію 60, лінії 76, 106 руйнування виконані на нижній передній секції 64, верхній передній секції 98 і верхній секції 92. Штрих-пунктирні лінії на бічних секціях 82, 94 являють собою лінії згину, виконані на бічних секціях 82, 94 за допомогою вищевказаного згинання кутових косинок. На фіг. 6 показана основна заготовка 108 для утворення коробчастого корпусу 4 і язичкової кришки 6. Основна заготовка 108 містить передній бік (далі панель) 110 для утворення передньої стінки 14 коробчастого корпусу 4. Передня панель 110 містить відокремлювану секцію 112 коробчастого корпусу 4 в нижній частині. Відокремлювана частина 112 обмежена лінією 114 розділення, представленою пунктирною лінією на фіг. 6. Вище відокремлюваної секції 112 виконаний розріз 116 для забезпечення вищевказаної щілини 26. Зовнішні бічні клапани 118 з'єднані з бічними краями передньої панелі 110, кожен утворює зовнішній шар, що складає бічну стінку 18 коробчастого корпусу 4, а нижня панель 120 з'єднана з верхнім краєм передньої панелі 110 для утворення нижньої стінки 20 коробчастого корпусу 4. Задня панель 122 з'єднана з краєм нижньої панелі 120, протилежний краю, з якою з'єднана передня панель 110, для утворення задньої стінки 16. Панель 124 кришки з'єднана з краєм задньої панелі 122, протилежним краю, з яким з'єднана нижня панель 120, для утворення кришки 5. Внутрішні бічні клапани 126, 126 з'єднані з бічними краями задньої панелі 122, причому кожен утворює внутрішній шар, що становить бічну стінку 18 коробчастого корпусу 4. Внутрішні нижні клапани 128, 128 з'єднані з нижніми краями внутрішніх бічних клапанів 126, розташованих з обох боків нижньої панелі 120. Внутрішні нижні клапани 128, повинні накладатися на нижню панель 120 для зміцнення нижньої стінки 120. Внутрішні верхні клапани 32 з'єднані з верхніми краями внутрішніх відкидних бічних клапанів 126 за допомогою ліній 130 розділення, представлених пунктирними лініями на фіг. 6, розташованих з обох боків панелі з кришкою 124. Панель 132 язичка з'єднана з верхнім краєм панелі 124 кришки для утворення язичка 7. Панелі 134, 134 жорсткості з'єднані з бічними краями панелі 132 язичка за допомогою ліній 136 розділення, представлених пунктирними лініями на фіг. 6 для утворення елементів 40 жорсткості. 4 UA 100426 C2 5 10 15 20 25 30 35 40 45 50 55 60 У даному варіанті здійснення основна заготовка 108 виготовлена з паперу, який важить від 2 180 до 270 г/м і має розміри 0,2-0,5 мм товщиною. Конкретно, основна заготовка 108 може бути виготовлена з тонкого картону, манільського паперу або чогось подібного. Вищеописана основна заготовка 108 є складеною по лініях згину, представлених штрихомпунктирними лініями на фіг. 6 для утворення коробчастого корпусу 4 і язичкової кришки 6 або, іншими словами, пачки 2 з язичковою кришкою 6 в закритому положенні як показано на фіг. 1. Більш конкретно, вищевказану внутрішню пачку 8 укладають на поверхню задньої панелі 122, потім внутрішні бічні клапани 126, внутрішні нижні клапани 128, внутрішні верхні клапани 32 і нижню панель 120 згинають над внутрішньою пачкою 8, а потім внутрішні нижні клапани 128 скріплюють з нижньою панеллю 120. Потім передню панель 110 згинають над внутрішньою пачкою 8, потім зовнішні бічні клапани 118 згинають і з'єднують з внутрішніми бічними клапанами 126, відповідно. Далі V-подібний клапан 56 внутрішньої пачки 8 прикріплюють до внутрішньої поверхні відокремлюваної секції 112. Внутрішня пачка 8 може бути скріплена з передньою панеллю 110, задньою панеллю 122, нижньою панеллю 120, внутрішніми бічними клапанами 126 і/або чимось подібним при необхідності. Потім згинають панель 124 кришки, панель 132 язичка і панелі 134 жорсткості, а потім прикріплюють панель кришки 124 до внутрішніх верхніх клапанів 32. Крім того, внутрішня поверхня панелі 132 з язичком прикріплена до зовнішньої поверхні відокремлюваної секції 112, а панелі 134 жорсткості прикріплені до зовнішніх бічних клапанів 118, відповідно. Таким чином, завершене виготовлення пачки 2, що містить внутрішню пачку 8, як показано на фіг. 1. Споживач, купивши пачку 2, спочатку відтягує язичок 7 від передньої стінки коробчастого корпусу 4, утримуючи язичок 7 за його дистальний кінець. В результаті цього відокремлювана частина 112 відділяється від коробчастого корпусу 4 для відкривання вирізу 24, відокремлювана секція 60 відділяється від внутрішньої пачки 8 і одночасно елементи 40 жорсткості відділяються від язичка 7, а внутрішні верхні клапани 32 відділяються від коробчастого корпусу. Як показано на фіг. 2, язичкова кришка 6, відкрита таким способом, дозволяє відкривання тютюнових виробів 10 через отвір 63 для доступу в результаті відділення відокремлюваної секції 60. Споживач витягує тютюнові вироби 10 через отвір 63 для доступу. Відокремлювана частина 28 і відокремлюваний клапан 60а, в результаті відділення відокремлюваної секції 112 і відокремлюваної секції 60, містяться на внутрішній поверхні язичкової кришки 6 (фіг. 2). Коробчастий корпус закривають язичковою кришкою 6 за допомогою поміщення кришки 5 на відкритий торець 22 і вставляння вставної кінцевої секції 38, або дистальної кінцевої секції язичка 7 в щілину 26. Кришка 5 утримується таким чином в закритому положенні. Вставна кінцева секція 38 легко вставляється в щілину 26, тому що вставна кінцева секція 38 звужується і тому шарнір 44 спрямовує вставну кінцеву секцію 38 до коробчастого корпусу 4. Для витягування тютюнових виробів 10, після закривання коробчастого корпусу, споживач може привести кришку 5 у відкрите положення за допомогою поміщення кінчика пальця у виїмку 42 на зовнішній поверхні язичка 7 і витягання вставної кінцевої секції 38, або дистальної кінцевої секції язичка 7, з щілини 26. Як указано вище, в пачці 2 з язичковою кришкою згідно з варіантом винаходу, обгортка 12 для внутрішньої пачки 8 містить термозварювану плівку по всій внутрішній поверхні, і така обгортка 12 зігнена в формі оболонки 13 з краями, з'єднаними разом для утворення поперечного шва 54 і вертикальних швів 50 на обох боках. Отже, внутрішня пачка 8 має високу герметичність, а пачка 2, отже, дозволяє виключити обгортання плівкою. Коли 6язичкову кришку відкривають уперше, внутрішні верхні клапани 32 і елементи 40 жорсткості при цьому відділяються по лініях відділення, що залишає задирки на внутрішніх верхніх клапанах 32 і елементах 40 жорсткості, і, таким чином, стає очевидним, що язичкова кришка 6 була відкрита. Це є ефективним засобом індикації розкриття. Відокремлювана частина 28 і відокремлюваний клапан 60а, відокремлювана від передньої стінки 14 коробчастого корпусу і внутрішньої пачки 8, коли язичкову кришку 6 відкривають уперше, відповідно зберігають прикріплення до внутрішньої поверхні язичкової кришки 6, що усуває необхідність окремо позбуватися відокремлюваної частини 28 і відокремлюваного клапана 60а пачки 2. Поперечний шов 54 і вертикальні шви 50 можуть бути виконані скріпленням країв обгортки з використанням адгезиву. Даний винахід не обмежений вищеописаним варіантом здійснення, але може бути змінений різними способами. Наприклад, хоча пачка в описаному варіанті здійснення вміщає внутрішню пачку, що містить двадцять тютюнових виробів довжиною 85 мм, даний винахід застосовний до пачки для розміщення внутрішньої пачки, яка містить двадцять тютюнових виробів довжиною 5 UA 100426 C2 5 10 15 20 25 приблизно 95 мм. Вироби, що містяться в пачці, не обмежені тютюновими виробами, але можуть бути іншими виробами, такими, наприклад, як цукерки. Даний винахід застосовний до пачок з язичковими кришками для таких виробів. Список посилальних позицій 2. Пачка 4. Коробчастий корпус 5. Кришка 6. Язичкова кришка 7. Язичок 8. Внутрішня пачка 10. Тютюновий виріб 12. Обгортка 13. Оболонка 14. Передня стінка 22. Відкритий торець 24. Виріз 26. Щілина 30. Шарнір кришки 34. Шарнір язичка 36. Секція язичка 38. Вставна кінцева секція 44. Шарнір 50. Вертикальний шов 54. Поперечний шов 60а. Відокремлюваний клапан 63. Отвір для доступу ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 60 1. Пачка з язичковою кришкою, яка містить: кубоїдний коробчастий корпус з відкритим торцем зверху, язичкову кришку, поворотно з'єднану із заднім краєм відкритого торця за допомогою шарніра кришки, причому язичкова кришка містить власне кришку для закривання відкритого торця і язичок, з'єднаний з дистальним кінцем кришки за допомогою шарніра язичка, і при цьому виконану так, що язичок лежить на передній стінці коробчастого корпусу, коли кришка знаходиться в положенні для закривання відкритого торця, і кубоїдну внутрішню пачку, вміщену в коробчастий корпус, причому внутрішня пачка містить виріб, і оболонку, виконану шляхом згинання обгортки для охоплення виробу, причому оболонка має шви, виконані за допомогою з'єднання країв обгортки разом для підтримання герметичності внутрішньої пачки, при цьому шви включають: поперечний шов, виконаний за допомогою з'єднання верхніх і нижніх країв обгортки разом, причому поперечний шов продовжується по ширині внутрішньої пачки на передньому або задньому боці внутрішньої пачки, і пару вертикальних швів, кожен з яких виконаний шляхом згинання і приєднання бічного краю обгортки на себе, причому вертикальні шви продовжуються на протилежних бічних боках внутрішньої пачки, відповідно, при цьому верхня і нижня стикові секції, які утворюють поперечний шов внутрішньої пачки, з'єднані разом, включаючи їх дальні краї, а трикутні ділянки, утворені при згинанні обгортки у вигляді кутової косинки, зігнуті всередину внутрішньої пачки, причому внутрішня пачка містить відокремлювану секцію для утворення отвору для доступу до виробів, коли язичкову кришку відкривають вперше; і зазначена відокремлювана секція обмежена вертикальними лініями розділення у вигляді пари ліній руйнування, які продовжуються паралельно одна одній від верхнього положення на передній стороні внутрішньої пачки через верхню сторону внутрішньої пачки до заднього краю верхньої сторони, суміжно вказаному шарніру кришки; при цьому поперечна лінія розділення виконана як лінія руйнування і продовжується між першими кінцями вертикальних ліній розділення, розташованими в передній стороні внутрішньої пачки, і заднім краєм верхньої сторони, який розташований між другими кінцями вертикальних ліній розділення, причому 6 UA 100426 C2 5 задній кінець не містить ліній руйнування, а вказана відокремлювана секція прикріплена до внутрішньої сторони язичкової кришки. 2. Пачка з язичковою кришкою за п. 1, в якій поперечний шов і вертикальні шви, кожен, виконані у вигляді крайового шва. 3. Пачка з язичковою кришкою за п. 2, в якій поперечний шов і вертикальні шви є швами, утвореними термозварюванням. 7 UA 100426 C2 8 UA 100426 C2 9 UA 100426 C2 10 UA 100426 C2 11 UA 100426 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
