Пачка з поворотною кришкою

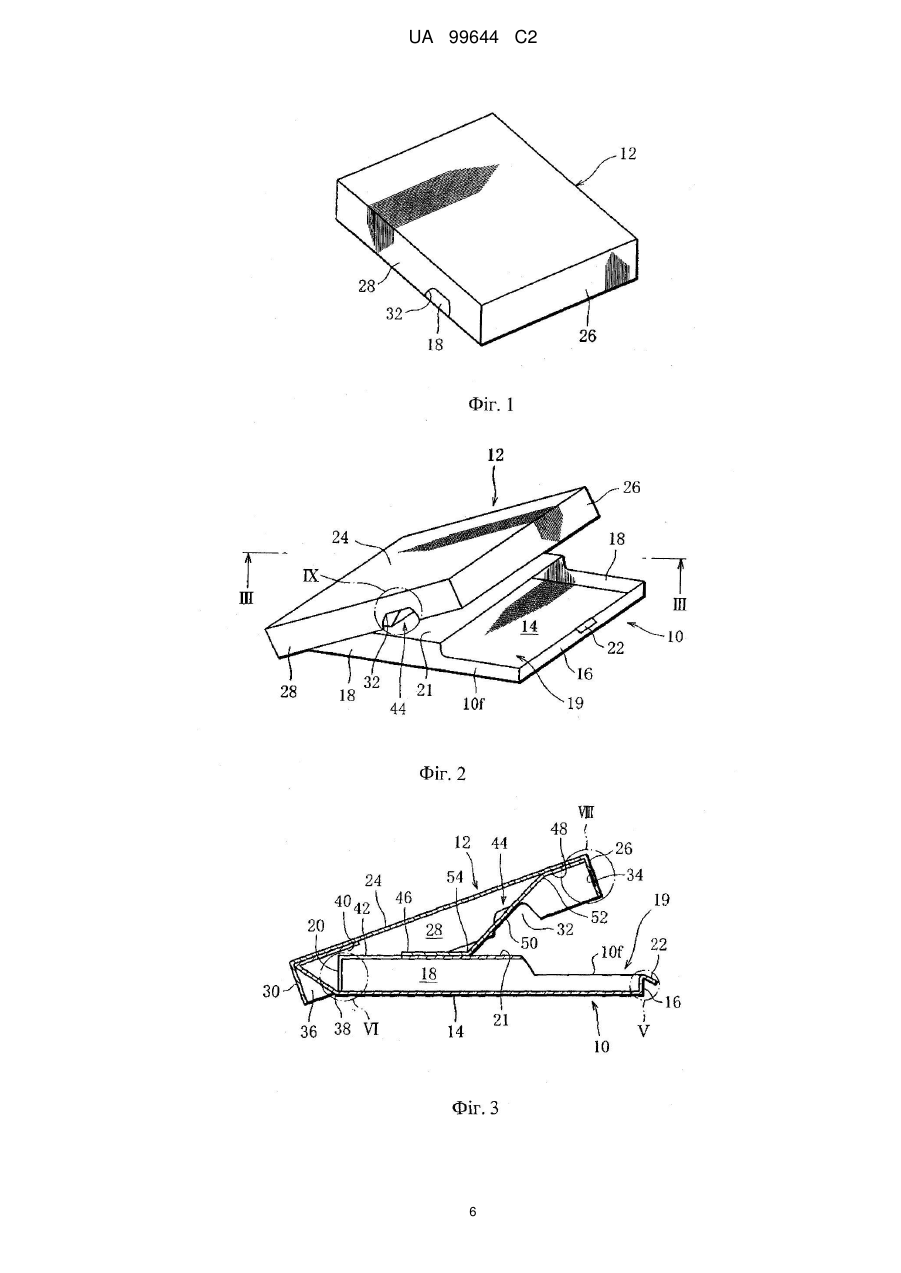

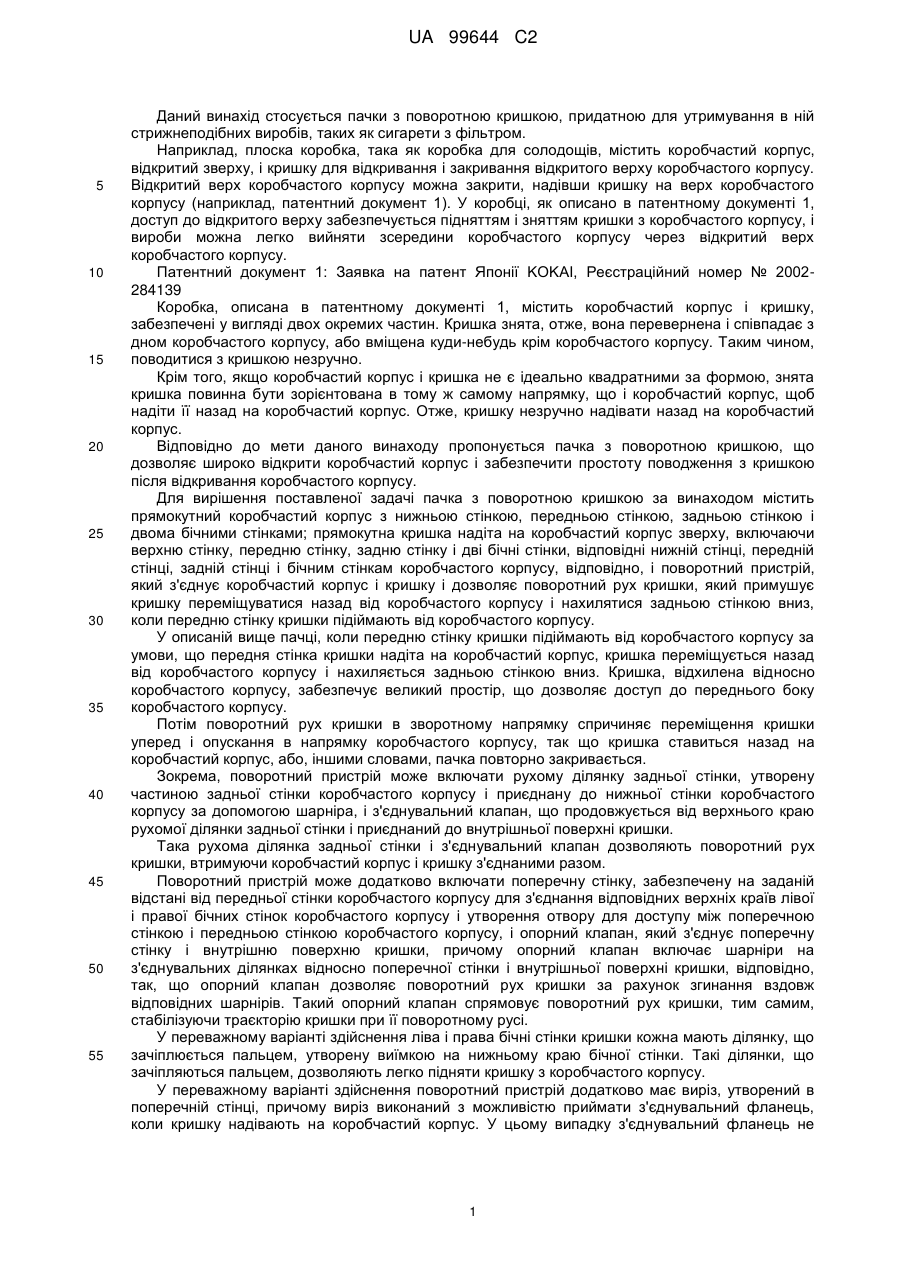

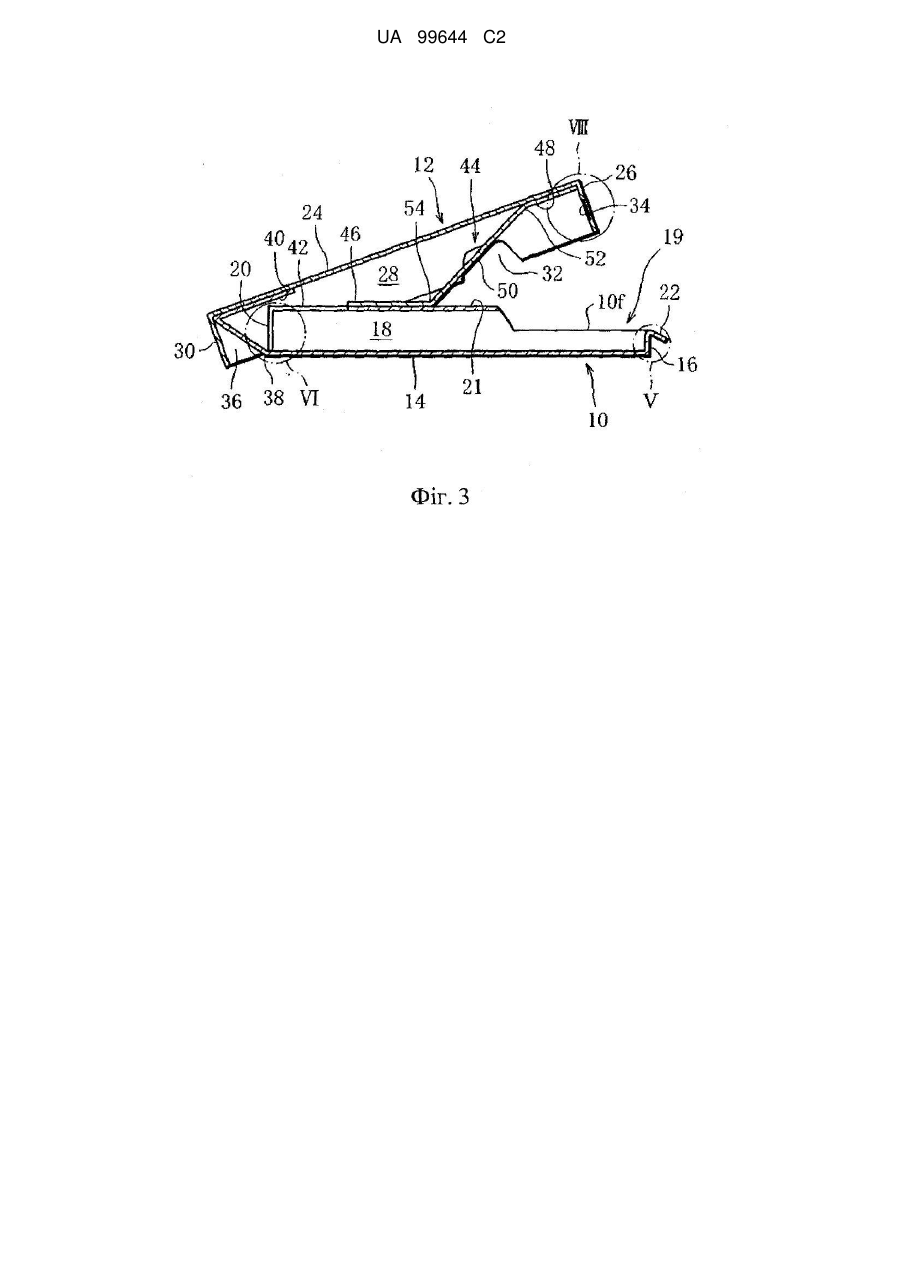

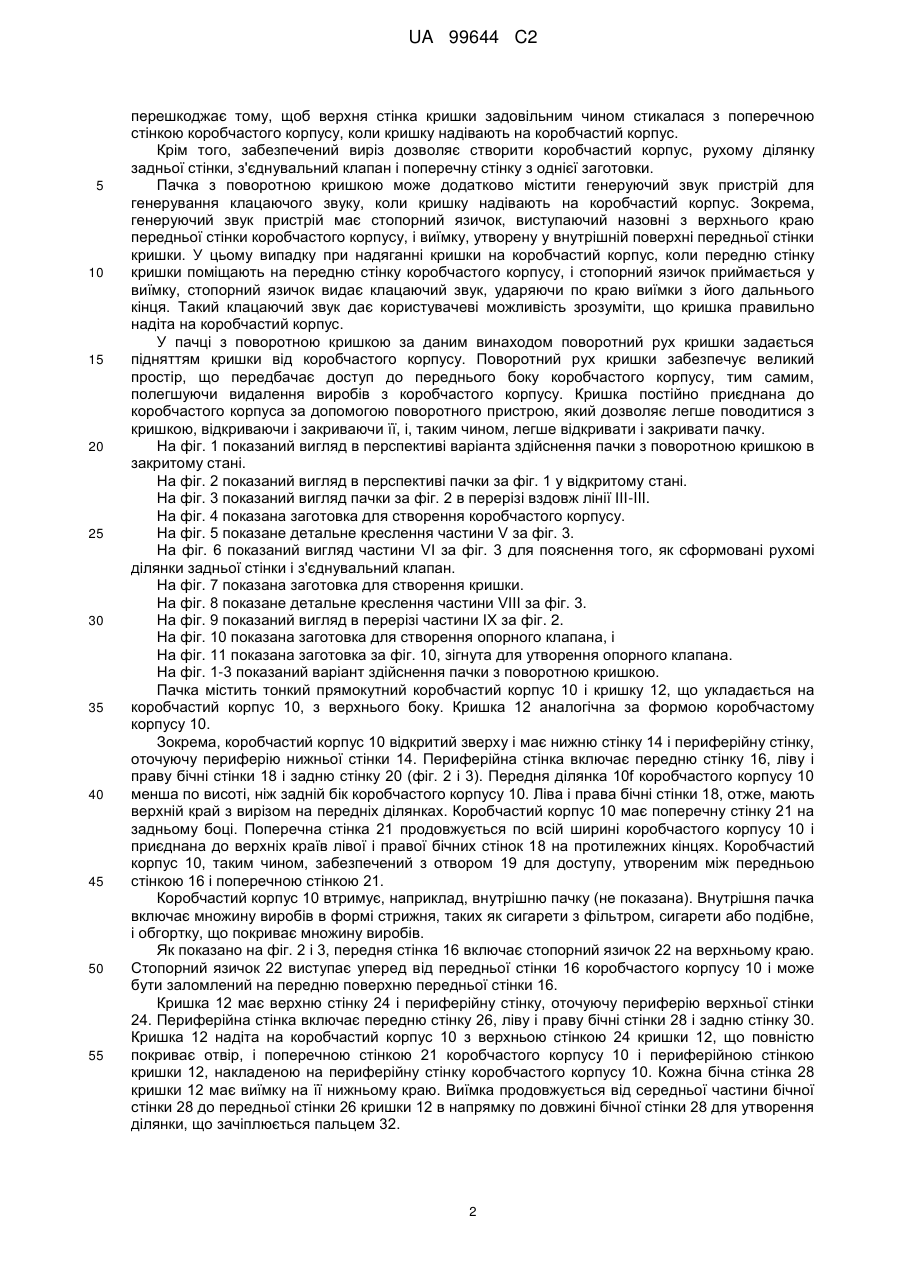

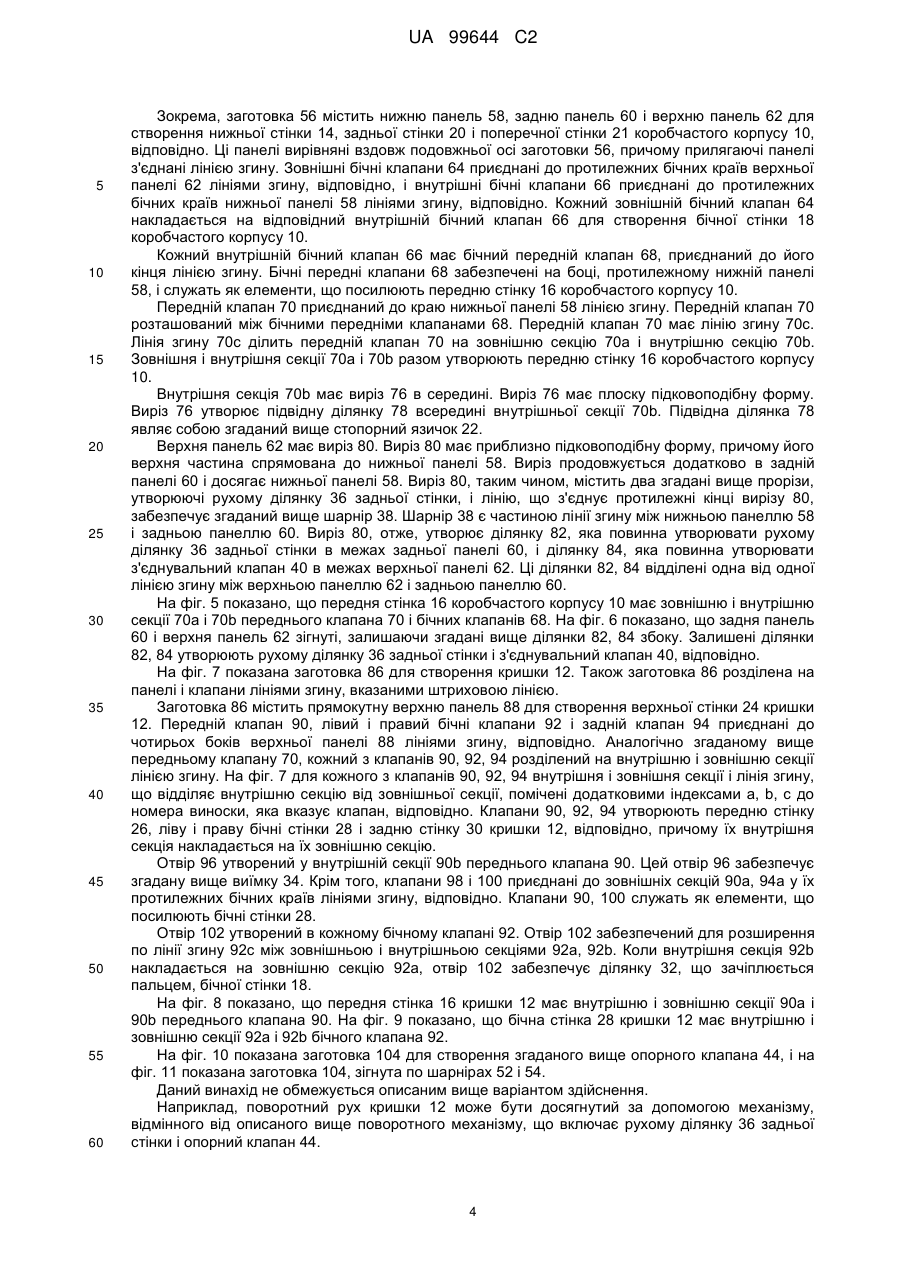

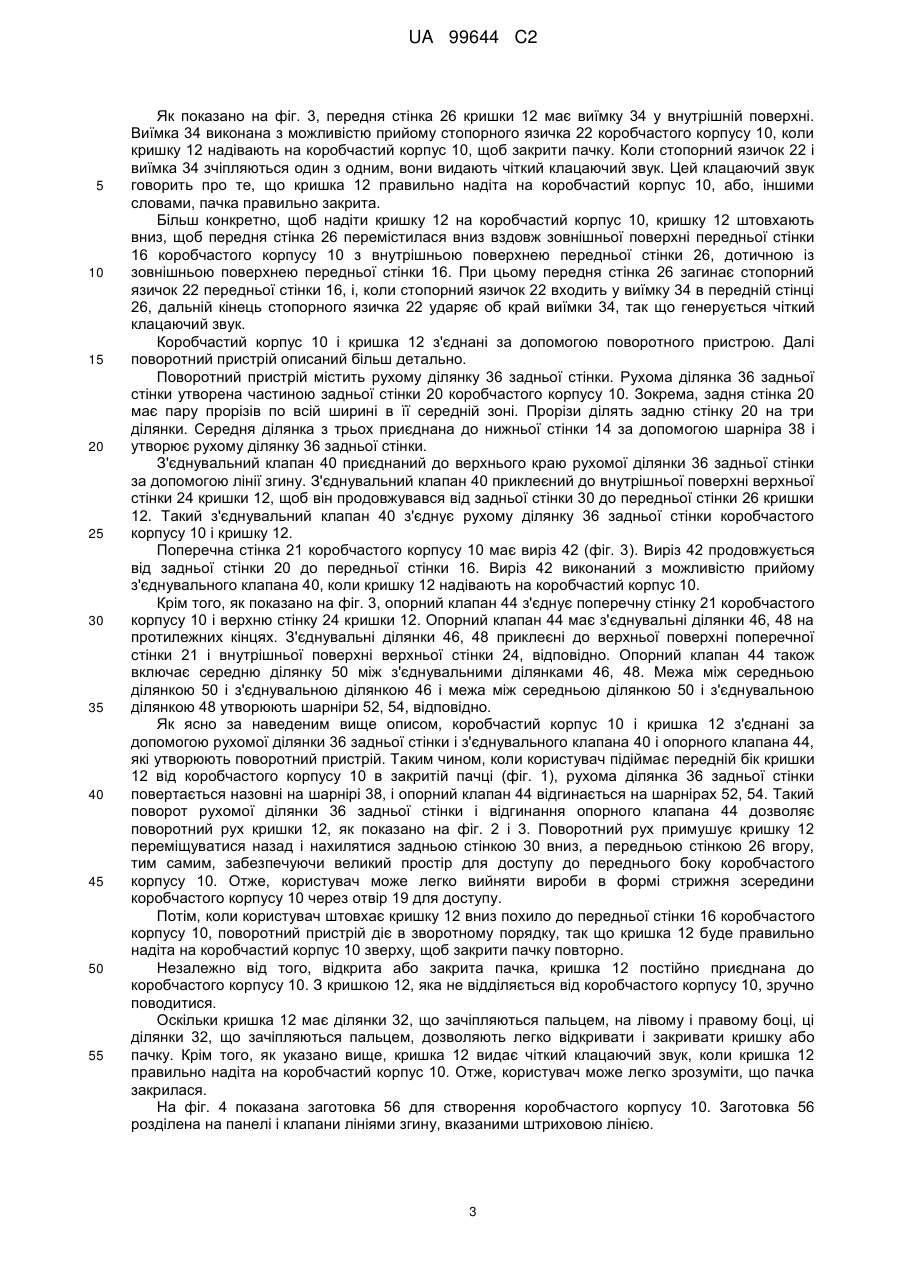

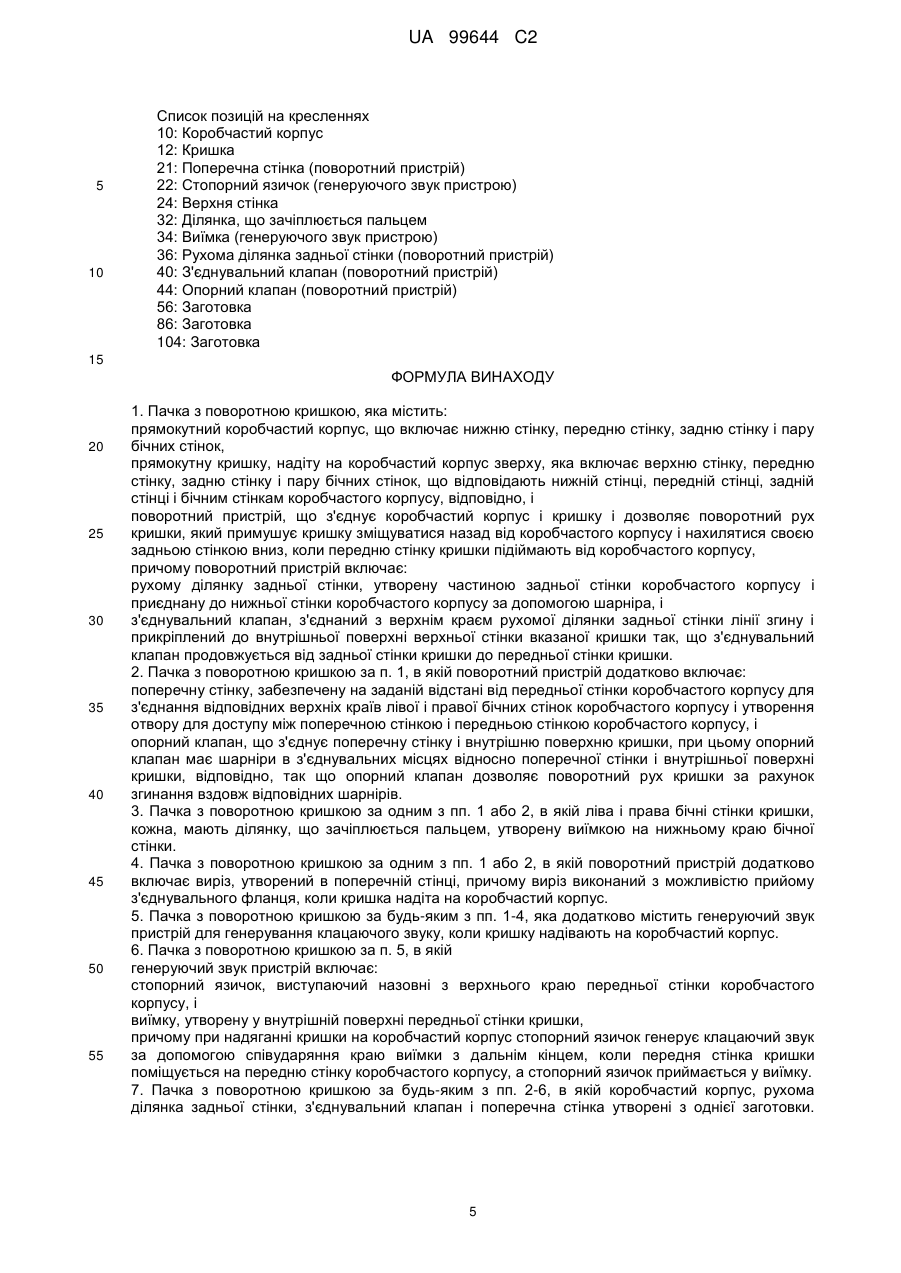

Реферат: Пачка з поворотною кришкою, яка містить коробчастий корпус (10), кришку (12), що укладається на коробчастий корпус (10) з верхнього боку, і поворотний пристрій, який з'єднує кришку (12) і коробчастий корпус (10). Поворотний пристрій включає рухому ділянку (36) задньої стінки, утворену частиною задньої стінки коробчастого корпусу (10), і опорний клапан (44), який з'єднує кришку (12) і поперечну стінку (21) коробчастого корпусу (10) і дозволяє поворотний рух кришки (12). Коли передню стінку кришки (12) підіймають від коробчастого корпусу (10), її поворотний рух приводить до того, що кришка (12) нахиляється і широко відкривається. UA 99644 C2 (12) UA 99644 C2 UA 99644 C2 5 10 15 20 25 30 35 40 45 50 55 Даний винахід стосується пачки з поворотною кришкою, придатною для утримування в ній стрижнеподібних виробів, таких як сигарети з фільтром. Наприклад, плоска коробка, така як коробка для солодощів, містить коробчастий корпус, відкритий зверху, і кришку для відкривання і закривання відкритого верху коробчастого корпусу. Відкритий верх коробчастого корпусу можна закрити, надівши кришку на верх коробчастого корпусу (наприклад, патентний документ 1). У коробці, як описано в патентному документі 1, доступ до відкритого верху забезпечується підняттям і зняттям кришки з коробчастого корпусу, і вироби можна легко вийняти зсередини коробчастого корпусу через відкритий верх коробчастого корпусу. Патентний документ 1: Заявка на патент Японії KOKAI, Реєстраційний номер № 2002284139 Коробка, описана в патентному документі 1, містить коробчастий корпус і кришку, забезпечені у вигляді двох окремих частин. Кришка знята, отже, вона перевернена і співпадає з дном коробчастого корпусу, або вміщена куди-небудь крім коробчастого корпусу. Таким чином, поводитися з кришкою незручно. Крім того, якщо коробчастий корпус і кришка не є ідеально квадратними за формою, знята кришка повинна бути зорієнтована в тому ж самому напрямку, що і коробчастий корпус, щоб надіти її назад на коробчастий корпус. Отже, кришку незручно надівати назад на коробчастий корпус. Відповідно до мети даного винаходу пропонується пачка з поворотною кришкою, що дозволяє широко відкрити коробчастий корпус і забезпечити простоту поводження з кришкою після відкривання коробчастого корпусу. Для вирішення поставленої задачі пачка з поворотною кришкою за винаходом містить прямокутний коробчастий корпус з нижньою стінкою, передньою стінкою, задньою стінкою і двома бічними стінками; прямокутна кришка надіта на коробчастий корпус зверху, включаючи верхню стінку, передню стінку, задню стінку і дві бічні стінки, відповідні нижній стінці, передній стінці, задній стінці і бічним стінкам коробчастого корпусу, відповідно, і поворотний пристрій, який з'єднує коробчастий корпус і кришку і дозволяє поворотний рух кришки, який примушує кришку переміщуватися назад від коробчастого корпусу і нахилятися задньою стінкою вниз, коли передню стінку кришки підіймають від коробчастого корпусу. У описаній вище пачці, коли передню стінку кришки підіймають від коробчастого корпусу за умови, що передня стінка кришки надіта на коробчастий корпус, кришка переміщується назад від коробчастого корпусу і нахиляється задньою стінкою вниз. Кришка, відхилена відносно коробчастого корпусу, забезпечує великий простір, що дозволяє доступ до переднього боку коробчастого корпусу. Потім поворотний рух кришки в зворотному напрямку спричиняє переміщення кришки уперед і опускання в напрямку коробчастого корпусу, так що кришка ставиться назад на коробчастий корпус, або, іншими словами, пачка повторно закривається. Зокрема, поворотний пристрій може включати рухому ділянку задньої стінки, утворену частиною задньої стінки коробчастого корпусу і приєднану до нижньої стінки коробчастого корпусу за допомогою шарніра, і з'єднувальний клапан, що продовжується від верхнього краю рухомої ділянки задньої стінки і приєднаний до внутрішньої поверхні кришки. Така рухома ділянка задньої стінки і з'єднувальний клапан дозволяють поворотний рух кришки, втримуючи коробчастий корпус і кришку з'єднаними разом. Поворотний пристрій може додатково включати поперечну стінку, забезпечену на заданій відстані від передньої стінки коробчастого корпусу для з'єднання відповідних верхніх країв лівої і правої бічних стінок коробчастого корпусу і утворення отвору для доступу між поперечною стінкою і передньою стінкою коробчастого корпусу, і опорний клапан, який з'єднує поперечну стінку і внутрішню поверхню кришки, причому опорний клапан включає шарніри на з'єднувальних ділянках відносно поперечної стінки і внутрішньої поверхні кришки, відповідно, так, що опорний клапан дозволяє поворотний рух кришки за рахунок згинання вздовж відповідних шарнірів. Такий опорний клапан спрямовує поворотний рух кришки, тим самим, стабілізуючи траєкторію кришки при її поворотному русі. У переважному варіанті здійснення ліва і права бічні стінки кришки кожна мають ділянку, що зачіплюється пальцем, утворену виїмкою на нижньому краю бічної стінки. Такі ділянки, що зачіпляються пальцем, дозволяють легко підняти кришку з коробчастого корпусу. У переважному варіанті здійснення поворотний пристрій додатково має виріз, утворений в поперечній стінці, причому виріз виконаний з можливістю приймати з'єднувальний фланець, коли кришку надівають на коробчастий корпус. У цьому випадку з'єднувальний фланець не 1 UA 99644 C2 5 10 15 20 25 30 35 40 45 50 55 перешкоджає тому, щоб верхня стінка кришки задовільним чином стикалася з поперечною стінкою коробчастого корпусу, коли кришку надівають на коробчастий корпус. Крім того, забезпечений виріз дозволяє створити коробчастий корпус, рухому ділянку задньої стінки, з'єднувальний клапан і поперечну стінку з однієї заготовки. Пачка з поворотною кришкою може додатково містити генеруючий звук пристрій для генерування клацаючого звуку, коли кришку надівають на коробчастий корпус. Зокрема, генеруючий звук пристрій має стопорний язичок, виступаючий назовні з верхнього краю передньої стінки коробчастого корпусу, і виїмку, утворену у внутрішній поверхні передньої стінки кришки. У цьому випадку при надяганні кришки на коробчастий корпус, коли передню стінку кришки поміщають на передню стінку коробчастого корпусу, і стопорний язичок приймається у виїмку, стопорний язичок видає клацаючий звук, ударяючи по краю виїмки з його дальнього кінця. Такий клацаючий звук дає користувачеві можливість зрозуміти, що кришка правильно надіта на коробчастий корпус. У пачці з поворотною кришкою за даним винаходом поворотний рух кришки задається підняттям кришки від коробчастого корпусу. Поворотний рух кришки забезпечує великий простір, що передбачає доступ до переднього боку коробчастого корпусу, тим самим, полегшуючи видалення виробів з коробчастого корпусу. Кришка постійно приєднана до коробчастого корпуса за допомогою поворотного пристрою, який дозволяє легше поводитися з кришкою, відкриваючи і закриваючи її, і, таким чином, легше відкривати і закривати пачку. На фіг. 1 показаний вигляд в перспективі варіанта здійснення пачки з поворотною кришкою в закритому стані. На фіг. 2 показаний вигляд в перспективі пачки за фіг. 1 у відкритому стані. На фіг. 3 показаний вигляд пачки за фіг. 2 в перерізі вздовж лінії III-III. На фіг. 4 показана заготовка для створення коробчастого корпусу. На фіг. 5 показане детальне креслення частини V за фіг. 3. На фіг. 6 показаний вигляд частини VI за фіг. 3 для пояснення того, як сформовані рухомі ділянки задньої стінки і з'єднувальний клапан. На фіг. 7 показана заготовка для створення кришки. На фіг. 8 показане детальне креслення частини VIII за фіг. 3. На фіг. 9 показаний вигляд в перерізі частини IX за фіг. 2. На фіг. 10 показана заготовка для створення опорного клапана, і На фіг. 11 показана заготовка за фіг. 10, зігнута для утворення опорного клапана. На фіг. 1-3 показаний варіант здійснення пачки з поворотною кришкою. Пачка містить тонкий прямокутний коробчастий корпус 10 і кришку 12, що укладається на коробчастий корпус 10, з верхнього боку. Кришка 12 аналогічна за формою коробчастому корпусу 10. Зокрема, коробчастий корпус 10 відкритий зверху і має нижню стінку 14 і периферійну стінку, оточуючу периферію нижньої стінки 14. Периферійна стінка включає передню стінку 16, ліву і праву бічні стінки 18 і задню стінку 20 (фіг. 2 і 3). Передня ділянка 10f коробчастого корпусу 10 менша по висоті, ніж задній бік коробчастого корпусу 10. Ліва і права бічні стінки 18, отже, мають верхній край з вирізом на передніх ділянках. Коробчастий корпус 10 має поперечну стінку 21 на задньому боці. Поперечна стінка 21 продовжується по всій ширині коробчастого корпусу 10 і приєднана до верхніх країв лівої і правої бічних стінок 18 на протилежних кінцях. Коробчастий корпус 10, таким чином, забезпечений з отвором 19 для доступу, утвореним між передньою стінкою 16 і поперечною стінкою 21. Коробчастий корпус 10 втримує, наприклад, внутрішню пачку (не показана). Внутрішня пачка включає множину виробів в формі стрижня, таких як сигарети з фільтром, сигарети або подібне, і обгортку, що покриває множину виробів. Як показано на фіг. 2 і 3, передня стінка 16 включає стопорний язичок 22 на верхньому краю. Стопорний язичок 22 виступає уперед від передньої стінки 16 коробчастого корпусу 10 і може бути заломлений на передню поверхню передньої стінки 16. Кришка 12 має верхню стінку 24 і периферійну стінку, оточуючу периферію верхньої стінки 24. Периферійна стінка включає передню стінку 26, ліву і праву бічні стінки 28 і задню стінку 30. Кришка 12 надіта на коробчастий корпус 10 з верхньою стінкою 24 кришки 12, що повністю покриває отвір, і поперечною стінкою 21 коробчастого корпусу 10 і периферійною стінкою кришки 12, накладеною на периферійну стінку коробчастого корпусу 10. Кожна бічна стінка 28 кришки 12 має виїмку на її нижньому краю. Виїмка продовжується від середньої частини бічної стінки 28 до передньої стінки 26 кришки 12 в напрямку по довжині бічної стінки 28 для утворення ділянки, що зачіплюється пальцем 32. 2 UA 99644 C2 5 10 15 20 25 30 35 40 45 50 55 Як показано на фіг. 3, передня стінка 26 кришки 12 має виїмку 34 у внутрішній поверхні. Виїмка 34 виконана з можливістю прийому стопорного язичка 22 коробчастого корпусу 10, коли кришку 12 надівають на коробчастий корпус 10, щоб закрити пачку. Коли стопорний язичок 22 і виїмка 34 зчіпляються один з одним, вони видають чіткий клацаючий звук. Цей клацаючий звук говорить про те, що кришка 12 правильно надіта на коробчастий корпус 10, або, іншими словами, пачка правильно закрита. Більш конкретно, щоб надіти кришку 12 на коробчастий корпус 10, кришку 12 штовхають вниз, щоб передня стінка 26 перемістилася вниз вздовж зовнішньої поверхні передньої стінки 16 коробчастого корпусу 10 з внутрішньою поверхнею передньої стінки 26, дотичною із зовнішньою поверхнею передньої стінки 16. При цьому передня стінка 26 загинає стопорний язичок 22 передньої стінки 16, і, коли стопорний язичок 22 входить у виїмку 34 в передній стінці 26, дальній кінець стопорного язичка 22 ударяє об край виїмки 34, так що генерується чіткий клацаючий звук. Коробчастий корпус 10 і кришка 12 з'єднані за допомогою поворотного пристрою. Далі поворотний пристрій описаний більш детально. Поворотний пристрій містить рухому ділянку 36 задньої стінки. Рухома ділянка 36 задньої стінки утворена частиною задньої стінки 20 коробчастого корпусу 10. Зокрема, задня стінка 20 має пару прорізів по всій ширині в її середній зоні. Прорізи ділять задню стінку 20 на три ділянки. Середня ділянка з трьох приєднана до нижньої стінки 14 за допомогою шарніра 38 і утворює рухому ділянку 36 задньої стінки. З'єднувальний клапан 40 приєднаний до верхнього краю рухомої ділянки 36 задньої стінки за допомогою лінії згину. З'єднувальний клапан 40 приклеєний до внутрішньої поверхні верхньої стінки 24 кришки 12, щоб він продовжувався від задньої стінки 30 до передньої стінки 26 кришки 12. Такий з'єднувальний клапан 40 з'єднує рухому ділянку 36 задньої стінки коробчастого корпусу 10 і кришку 12. Поперечна стінка 21 коробчастого корпусу 10 має виріз 42 (фіг. 3). Виріз 42 продовжується від задньої стінки 20 до передньої стінки 16. Виріз 42 виконаний з можливістю прийому з'єднувального клапана 40, коли кришку 12 надівають на коробчастий корпус 10. Крім того, як показано на фіг. 3, опорний клапан 44 з'єднує поперечну стінку 21 коробчастого корпусу 10 і верхню стінку 24 кришки 12. Опорний клапан 44 має з'єднувальні ділянки 46, 48 на протилежних кінцях. З'єднувальні ділянки 46, 48 приклеєні до верхньої поверхні поперечної стінки 21 і внутрішньої поверхні верхньої стінки 24, відповідно. Опорний клапан 44 також включає середню ділянку 50 між з'єднувальними ділянками 46, 48. Межа між середньою ділянкою 50 і з'єднувальною ділянкою 46 і межа між середньою ділянкою 50 і з'єднувальною ділянкою 48 утворюють шарніри 52, 54, відповідно. Як ясно за наведеним вище описом, коробчастий корпус 10 і кришка 12 з'єднані за допомогою рухомої ділянки 36 задньої стінки і з'єднувального клапана 40 і опорного клапана 44, які утворюють поворотний пристрій. Таким чином, коли користувач підіймає передній бік кришки 12 від коробчастого корпусу 10 в закритій пачці (фіг. 1), рухома ділянка 36 задньої стінки повертається назовні на шарнірі 38, і опорний клапан 44 відгинається на шарнірах 52, 54. Такий поворот рухомої ділянки 36 задньої стінки і відгинання опорного клапана 44 дозволяє поворотний рух кришки 12, як показано на фіг. 2 і 3. Поворотний рух примушує кришку 12 переміщуватися назад і нахилятися задньою стінкою 30 вниз, а передньою стінкою 26 вгору, тим самим, забезпечуючи великий простір для доступу до переднього боку коробчастого корпусу 10. Отже, користувач може легко вийняти вироби в формі стрижня зсередини коробчастого корпусу 10 через отвір 19 для доступу. Потім, коли користувач штовхає кришку 12 вниз похило до передньої стінки 16 коробчастого корпусу 10, поворотний пристрій діє в зворотному порядку, так що кришка 12 буде правильно надіта на коробчастий корпус 10 зверху, щоб закрити пачку повторно. Незалежно від того, відкрита або закрита пачка, кришка 12 постійно приєднана до коробчастого корпусу 10. З кришкою 12, яка не відділяється від коробчастого корпусу 10, зручно поводитися. Оскільки кришка 12 має ділянки 32, що зачіпляються пальцем, на лівому і правому боці, ці ділянки 32, що зачіпляються пальцем, дозволяють легко відкривати і закривати кришку або пачку. Крім того, як указано вище, кришка 12 видає чіткий клацаючий звук, коли кришка 12 правильно надіта на коробчастий корпус 10. Отже, користувач може легко зрозуміти, що пачка закрилася. На фіг. 4 показана заготовка 56 для створення коробчастого корпусу 10. Заготовка 56 розділена на панелі і клапани лініями згину, вказаними штриховою лінією. 3 UA 99644 C2 5 10 15 20 25 30 35 40 45 50 55 60 Зокрема, заготовка 56 містить нижню панель 58, задню панель 60 і верхню панель 62 для створення нижньої стінки 14, задньої стінки 20 і поперечної стінки 21 коробчастого корпусу 10, відповідно. Ці панелі вирівняні вздовж подовжньої осі заготовки 56, причому прилягаючі панелі з'єднані лінією згину. Зовнішні бічні клапани 64 приєднані до протилежних бічних країв верхньої панелі 62 лініями згину, відповідно, і внутрішні бічні клапани 66 приєднані до протилежних бічних країв нижньої панелі 58 лініями згину, відповідно. Кожний зовнішній бічний клапан 64 накладається на відповідний внутрішній бічний клапан 66 для створення бічної стінки 18 коробчастого корпусу 10. Кожний внутрішній бічний клапан 66 має бічний передній клапан 68, приєднаний до його кінця лінією згину. Бічні передні клапани 68 забезпечені на боці, протилежному нижній панелі 58, і служать як елементи, що посилюють передню стінку 16 коробчастого корпусу 10. Передній клапан 70 приєднаний до краю нижньої панелі 58 лінією згину. Передній клапан 70 розташований між бічними передніми клапанами 68. Передній клапан 70 має лінію згину 70c. Лінія згину 70c ділить передній клапан 70 на зовнішню секцію 70a і внутрішню секцію 70b. Зовнішня і внутрішня секції 70a і 70b разом утворюють передню стінку 16 коробчастого корпусу 10. Внутрішня секція 70b має виріз 76 в середині. Виріз 76 має плоску підковоподібну форму. Виріз 76 утворює підвідну ділянку 78 всередині внутрішньої секції 70b. Підвідна ділянка 78 являє собою згаданий вище стопорний язичок 22. Верхня панель 62 має виріз 80. Виріз 80 має приблизно підковоподібну форму, причому його верхня частина спрямована до нижньої панелі 58. Виріз продовжується додатково в задній панелі 60 і досягає нижньої панелі 58. Виріз 80, таким чином, містить два згадані вище прорізи, утворюючі рухому ділянку 36 задньої стінки, і лінію, що з'єднує протилежні кінці вирізу 80, забезпечує згаданий вище шарнір 38. Шарнір 38 є частиною лінії згину між нижньою панеллю 58 і задньою панеллю 60. Виріз 80, отже, утворює ділянку 82, яка повинна утворювати рухому ділянку 36 задньої стінки в межах задньої панелі 60, і ділянку 84, яка повинна утворювати з'єднувальний клапан 40 в межах верхньої панелі 62. Ці ділянки 82, 84 відділені одна від одної лінією згину між верхньою панеллю 62 і задньою панеллю 60. На фіг. 5 показано, що передня стінка 16 коробчастого корпусу 10 має зовнішню і внутрішню секції 70a і 70b переднього клапана 70 і бічних клапанів 68. На фіг. 6 показано, що задня панель 60 і верхня панель 62 зігнуті, залишаючи згадані вище ділянки 82, 84 збоку. Залишені ділянки 82, 84 утворюють рухому ділянку 36 задньої стінки і з'єднувальний клапан 40, відповідно. На фіг. 7 показана заготовка 86 для створення кришки 12. Також заготовка 86 розділена на панелі і клапани лініями згину, вказаними штриховою лінією. Заготовка 86 містить прямокутну верхню панель 88 для створення верхньої стінки 24 кришки 12. Передній клапан 90, лівий і правий бічні клапани 92 і задній клапан 94 приєднані до чотирьох боків верхньої панелі 88 лініями згину, відповідно. Аналогічно згаданому вище передньому клапану 70, кожний з клапанів 90, 92, 94 розділений на внутрішню і зовнішню секції лінією згину. На фіг. 7 для кожного з клапанів 90, 92, 94 внутрішня і зовнішня секції і лінія згину, що відділяє внутрішню секцію від зовнішньої секції, помічені додатковими індексами a, b, с до номера виноски, яка вказує клапан, відповідно. Клапани 90, 92, 94 утворюють передню стінку 26, ліву і праву бічні стінки 28 і задню стінку 30 кришки 12, відповідно, причому їх внутрішня секція накладається на їх зовнішню секцію. Отвір 96 утворений у внутрішній секції 90b переднього клапана 90. Цей отвір 96 забезпечує згадану вище виїмку 34. Крім того, клапани 98 і 100 приєднані до зовнішніх секцій 90a, 94a у їх протилежних бічних країв лініями згину, відповідно. Клапани 90, 100 служать як елементи, що посилюють бічні стінки 28. Отвір 102 утворений в кожному бічному клапані 92. Отвір 102 забезпечений для розширення по лінії згину 92c між зовнішньою і внутрішньою секціями 92a, 92b. Коли внутрішня секція 92b накладається на зовнішню секцію 92a, отвір 102 забезпечує ділянку 32, що зачіплюється пальцем, бічної стінки 18. На фіг. 8 показано, що передня стінка 16 кришки 12 має внутрішню і зовнішню секції 90a і 90b переднього клапана 90. На фіг. 9 показано, що бічна стінка 28 кришки 12 має внутрішню і зовнішню секції 92a і 92b бічного клапана 92. На фіг. 10 показана заготовка 104 для створення згаданого вище опорного клапана 44, і на фіг. 11 показана заготовка 104, зігнута по шарнірах 52 і 54. Даний винахід не обмежується описаним вище варіантом здійснення. Наприклад, поворотний рух кришки 12 може бути досягнутий за допомогою механізму, відмінного від описаного вище поворотного механізму, що включає рухому ділянку 36 задньої стінки і опорний клапан 44. 4 UA 99644 C2 5 10 Список позицій на кресленнях 10: Коробчастий корпус 12: Кришка 21: Поперечна стінка (поворотний пристрій) 22: Стопорний язичок (генеруючого звук пристрою) 24: Верхня стінка 32: Ділянка, що зачіплюється пальцем 34: Виїмка (генеруючого звук пристрою) 36: Рухома ділянка задньої стінки (поворотний пристрій) 40: З'єднувальний клапан (поворотний пристрій) 44: Опорний клапан (поворотний пристрій) 56: Заготовка 86: Заготовка 104: Заготовка 15 ФОРМУЛА ВИНАХОДУ 20 25 30 35 40 45 50 55 1. Пачка з поворотною кришкою, яка містить: прямокутний коробчастий корпус, що включає нижню стінку, передню стінку, задню стінку і пару бічних стінок, прямокутну кришку, надіту на коробчастий корпус зверху, яка включає верхню стінку, передню стінку, задню стінку і пару бічних стінок, що відповідають нижній стінці, передній стінці, задній стінці і бічним стінкам коробчастого корпусу, відповідно, і поворотний пристрій, що з'єднує коробчастий корпус і кришку і дозволяє поворотний рух кришки, який примушує кришку зміщуватися назад від коробчастого корпусу і нахилятися своєю задньою стінкою вниз, коли передню стінку кришки підіймають від коробчастого корпусу, причому поворотний пристрій включає: рухому ділянку задньої стінки, утворену частиною задньої стінки коробчастого корпусу і приєднану до нижньої стінки коробчастого корпусу за допомогою шарніра, і з'єднувальний клапан, з'єднаний з верхнім краєм рухомої ділянки задньої стінки лінії згину і прикріплений до внутрішньої поверхні верхньої стінки вказаної кришки так, що з'єднувальний клапан продовжується від задньої стінки кришки до передньої стінки кришки. 2. Пачка з поворотною кришкою за п. 1, в якій поворотний пристрій додатково включає: поперечну стінку, забезпечену на заданій відстані від передньої стінки коробчастого корпусу для з'єднання відповідних верхніх країв лівої і правої бічних стінок коробчастого корпусу і утворення отвору для доступу між поперечною стінкою і передньою стінкою коробчастого корпусу, і опорний клапан, що з'єднує поперечну стінку і внутрішню поверхню кришки, при цьому опорний клапан має шарніри в з'єднувальних місцях відносно поперечної стінки і внутрішньої поверхні кришки, відповідно, так що опорний клапан дозволяє поворотний рух кришки за рахунок згинання вздовж відповідних шарнірів. 3. Пачка з поворотною кришкою за одним з пп. 1 або 2, в якій ліва і права бічні стінки кришки, кожна, мають ділянку, що зачіплюється пальцем, утворену виїмкою на нижньому краю бічної стінки. 4. Пачка з поворотною кришкою за одним з пп. 1 або 2, в якій поворотний пристрій додатково включає виріз, утворений в поперечній стінці, причому виріз виконаний з можливістю прийому з'єднувального фланця, коли кришка надіта на коробчастий корпус. 5. Пачка з поворотною кришкою за будь-яким з пп. 1-4, яка додатково містить генеруючий звук пристрій для генерування клацаючого звуку, коли кришку надівають на коробчастий корпус. 6. Пачка з поворотною кришкою за п. 5, в якій генеруючий звук пристрій включає: стопорний язичок, виступаючий назовні з верхнього краю передньої стінки коробчастого корпусу, і виїмку, утворену у внутрішній поверхні передньої стінки кришки, причому при надяганні кришки на коробчастий корпус стопорний язичок генерує клацаючий звук за допомогою співударяння краю виїмки з дальнім кінцем, коли передня стінка кришки поміщується на передню стінку коробчастого корпусу, а стопорний язичок приймається у виїмку. 7. Пачка з поворотною кришкою за будь-яким з пп. 2-6, в якій коробчастий корпус, рухома ділянка задньої стінки, з'єднувальний клапан і поперечна стінка утворені з однієї заготовки. 5 UA 99644 C2 6 UA 99644 C2 7 UA 99644 C2 8 UA 99644 C2 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 9
