Розподільний пристрій для розподілу паперу з рулонів паперу санітарно-гігієнічного призначення з центральною подачею

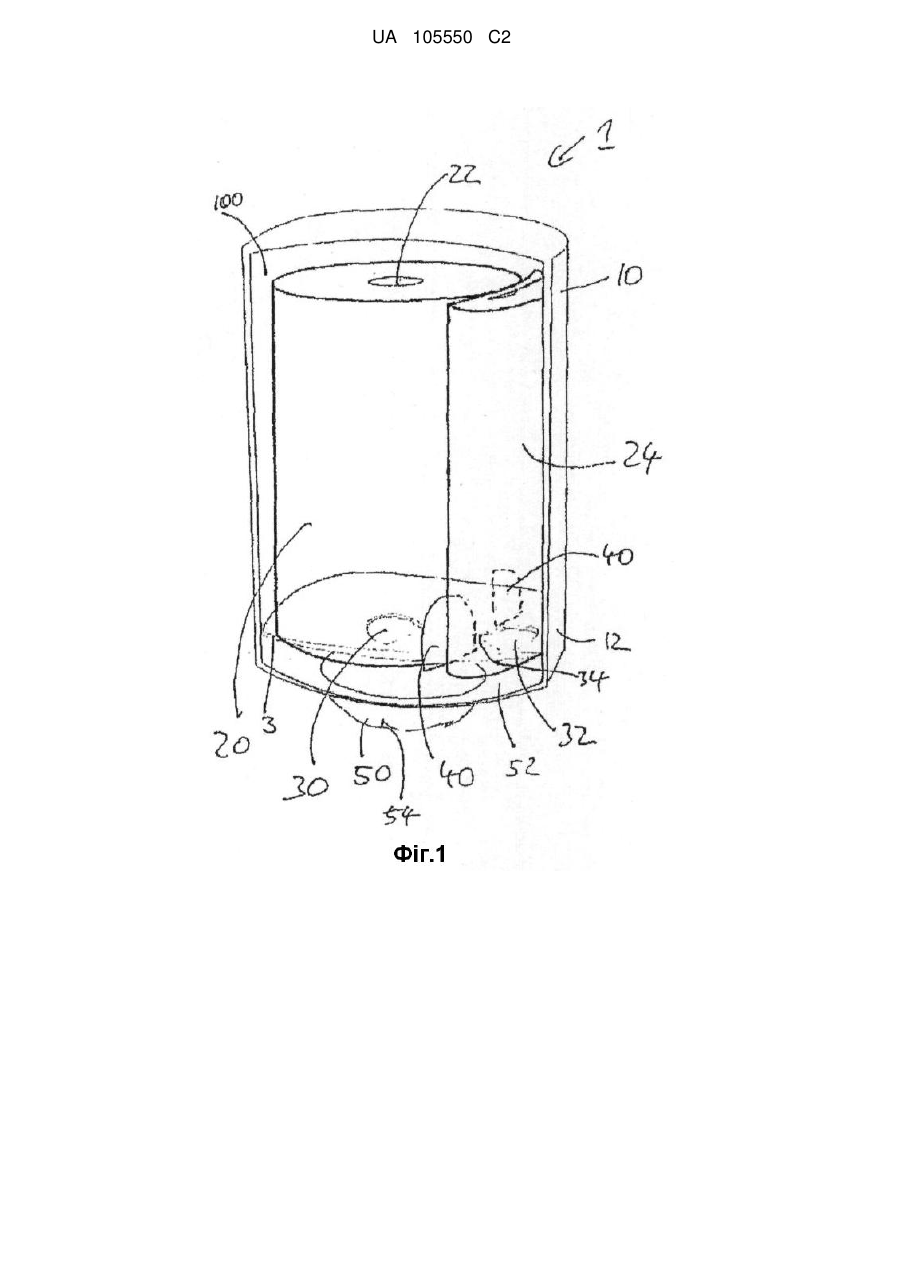

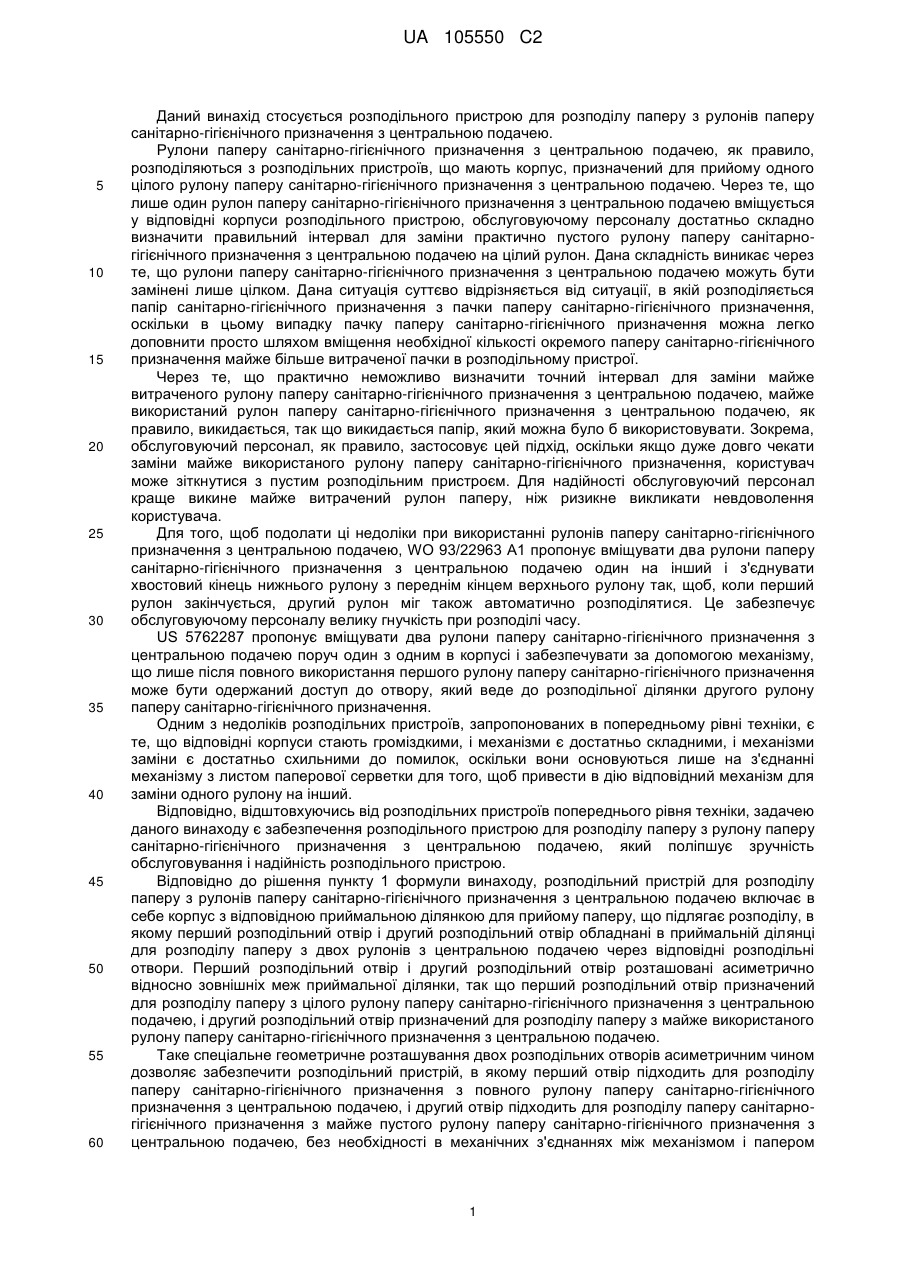

Реферат: Розподільний пристрій (1) для розподілу паперу з рулонів (20, 24) паперу санітарно-гігієнічного призначення з центральною подачею має корпус з приймальною ділянкою (3) для прийому двох рулонів з центральною подачею, один з яких являє собою повний рулон (20) паперу, а інший майже пустий рулон (24) паперу, стиснутий до форми серпа для того, щоб зробити розподільний пристрій менш громіздким. Два рулони розподіляються через окремі отвори (30, 32), які можуть бути об'єднані загальним розподільним дозатором (50), віддаленим від отворів. UA 105550 C2 (12) UA 105550 C2 UA 105550 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід стосується розподільного пристрою для розподілу паперу з рулонів паперу санітарно-гігієнічного призначення з центральною подачею. Рулони паперу санітарно-гігієнічного призначення з центральною подачею, як правило, розподіляються з розподільних пристроїв, що мають корпус, призначений для прийому одного цілого рулону паперу санітарно-гігієнічного призначення з центральною подачею. Через те, що лише один рулон паперу санітарно-гігієнічного призначення з центральною подачею вміщується у відповідні корпуси розподільного пристрою, обслуговуючому персоналу достатньо складно визначити правильний інтервал для заміни практично пустого рулону паперу санітарногігієнічного призначення з центральною подачею на цілий рулон. Дана складність виникає через те, що рулони паперу санітарно-гігієнічного призначення з центральною подачею можуть бути замінені лише цілком. Дана ситуація суттєво відрізняється від ситуації, в якій розподіляється папір санітарно-гігієнічного призначення з пачки паперу санітарно-гігієнічного призначення, оскільки в цьому випадку пачку паперу санітарно-гігієнічного призначення можна легко доповнити просто шляхом вміщення необхідної кількості окремого паперу санітарно-гігієнічного призначення майже більше витраченої пачки в розподільному пристрої. Через те, що практично неможливо визначити точний інтервал для заміни майже витраченого рулону паперу санітарно-гігієнічного призначення з центральною подачею, майже використаний рулон паперу санітарно-гігієнічного призначення з центральною подачею, як правило, викидається, так що викидається папір, який можна було б використовувати. Зокрема, обслуговуючий персонал, як правило, застосовує цей підхід, оскільки якщо дуже довго чекати заміни майже використаного рулону паперу санітарно-гігієнічного призначення, користувач може зіткнутися з пустим розподільним пристроєм. Для надійності обслуговуючий персонал краще викине майже витрачений рулон паперу, ніж ризикне викликати невдоволення користувача. Для того, щоб подолати ці недоліки при використанні рулонів паперу санітарно-гігієнічного призначення з центральною подачею, WO 93/22963 A1 пропонує вміщувати два рулони паперу санітарно-гігієнічного призначення з центральною подачею один на інший і з'єднувати хвостовий кінець нижнього рулону з переднім кінцем верхнього рулону так, щоб, коли перший рулон закінчується, другий рулон міг також автоматично розподілятися. Це забезпечує обслуговуючому персоналу велику гнучкість при розподілі часу. US 5762287 пропонує вміщувати два рулони паперу санітарно-гігієнічного призначення з центральною подачею поруч один з одним в корпусі і забезпечувати за допомогою механізму, що лише після повного використання першого рулону паперу санітарно-гігієнічного призначення може бути одержаний доступ до отвору, який веде до розподільної ділянки другого рулону паперу санітарно-гігієнічного призначення. Одним з недоліків розподільних пристроїв, запропонованих в попередньому рівні техніки, є те, що відповідні корпуси стають громіздкими, і механізми є достатньо складними, і механізми заміни є достатньо схильними до помилок, оскільки вони основуються лише на з'єднанні механізму з листом паперової серветки для того, щоб привести в дію відповідний механізм для заміни одного рулону на інший. Відповідно, відштовхуючись від розподільних пристроїв попереднього рівня техніки, задачею даного винаходу є забезпечення розподільного пристрою для розподілу паперу з рулону паперу санітарно-гігієнічного призначення з центральною подачею, який поліпшує зручність обслуговування і надійність розподільного пристрою. Відповідно до рішення пункту 1 формули винаходу, розподільний пристрій для розподілу паперу з рулонів паперу санітарно-гігієнічного призначення з центральною подачею включає в себе корпус з відповідною приймальною ділянкою для прийому паперу, що підлягає розподілу, в якому перший розподільний отвір і другий розподільний отвір обладнані в приймальній ділянці для розподілу паперу з двох рулонів з центральною подачею через відповідні розподільні отвори. Перший розподільний отвір і другий розподільний отвір розташовані асиметрично відносно зовнішніх меж приймальної ділянки, так що перший розподільний отвір призначений для розподілу паперу з цілого рулону паперу санітарно-гігієнічного призначення з центральною подачею, і другий розподільний отвір призначений для розподілу паперу з майже використаного рулону паперу санітарно-гігієнічного призначення з центральною подачею. Таке спеціальне геометричне розташування двох розподільних отворів асиметричним чином дозволяє забезпечити розподільний пристрій, в якому перший отвір підходить для розподілу паперу санітарно-гігієнічного призначення з повного рулону паперу санітарно-гігієнічного призначення з центральною подачею, і другий отвір підходить для розподілу паперу санітарногігієнічного призначення з майже пустого рулону паперу санітарно-гігієнічного призначення з центральною подачею, без необхідності в механічних з'єднаннях між механізмом і папером 1 UA 105550 C2 5 10 15 20 25 30 35 40 45 50 55 60 санітарно-гігієнічного призначення. Відповідно, надійність розподільного пристрою відповідно до даної заяви може бути суттєво підвищена, оскільки процес розподілу нового рулону не залежить від з'єднання механізму з паперовою серветкою. Більш того завдяки асиметричному розташуванню розподільних отворів, обслуговуючому персоналу стає відразу очевидно, куди поставити практично використаний рулон паперу санітарно-гігієнічного призначення з центральною подачею, а куди поставити новий повний рулон. Зокрема, в ситуації, коли рулон паперу санітарно-гігієнічного призначення з центральною подачею, вміщений над першим розподільним отвором, практично закінчується, або, наприклад, використано приблизно до 30% початкового вмісту, цей практично використаний рулон паперу санітарно-гігієнічного призначення з центральною подачею може бути вміщений над другим розподільним отвором, який призначений для розподілу паперу санітарногігієнічного призначення з майже використаного рулону паперу санітарно-гігієнічного призначення, і новий, цілий рулон паперу санітарно-гігієнічного призначення може бути розміщений над першим розподільним отвором. За допомогою асиметричної форми також можна зменшити загальні розміри корпусу, оскільки не два повні рулони паперу санітарно-гігієнічного призначення з центральною подачею необхідно вмістити в корпус, а лише один, і один майже використаний рулон паперу санітарногігієнічного призначення необхідно вмістити в розподільний пристрій. Зокрема, винахідник зрозумів, що немає необхідності у вміщенні двох повних рулонів паперу санітарно-гігієнічного призначення з центральною подачею в корпус для того, щоб уникнути витрати паперу шляхом викидання майже використаного рулону паперу санітарно-гігієнічного призначення, або для зниження ризику повного закінчення паперу, а що необхідно лише забезпечити простір для майже використаного рулону паперу санітарно-гігієнічного призначення, який, в цьому випадку, може бути повністю розподілений. У той же час, потрібно забезпечити достатньо простору для нового рулону паперу санітарно-гігієнічного призначення, який потім може бути використаний, як тільки майже пустий рулон паперу санітарно-гігієнічного призначення повністю закінчиться. Зокрема, виявилося, що майже використаний рулон з центральною подачею може бути стиснутий так, що необхідний для нього простір суттєво зменшується відносно повного рулону з центральною подачею. Шляхом стиснення майже використаного рулону з центральною подачею суттєва частина його початкового об'єму може бути зменшена, не наносячи при цьому утрати функціональності. Зокрема, зберігається можливість розподіляти папір зі стиснутого рулону з центральною подачею за умови, що внаслідок стиснення не відбувається затиснення паперу. Термін рулон паперу санітарно-гігієнічного призначення з «центральною подачею» означає рулон паперу санітарно-гігієнічного призначення, призначений для розподілу вздовж осі обертання рулону паперу санітарно-гігієнічного призначення. Ці рулони також називаються рулонами «центрального потоку» або рулонами «без серцевини». Процес розподілу рулону паперу санітарно-гігієнічного призначення з центральною подачею, як правило, полягає в тому, що рулон паперу санітарно-гігієнічного призначення з центральною подачею вміщується над розподільним отвором, так що рулон паперу санітарно-гігієнічного призначення, по суті, вирівнюється вертикально, тобто вісь обертання рулону паперу санітарно-гігієнічного призначення простягається вгору/вертикально. Розподільний отвір для рулонів паперу санітарно-гігієнічного призначення з центральною подачею, як правило, виконується так, щоб папір санітарно-гігієнічного призначення можна було легко витягнути або розподілити від центра рулону з центральною подачею. Розподільні отвори розташовані асиметричним чином, як запропоновано вище, оскільки майже використаний рулон з центральною подачею займає суттєво менше місця, ніж новий, повний рулон з центральною подачею. Розміри корпусу можуть бути суттєво зменшені за допомогою даного спеціального розташування, так що в результаті виходить більш компактний розподільний пристрій. Переважно, приймальна ділянка має такі розміри, щоб одержувати папір, що підлягає розподілу, в формі одного повного рулону з центральною подачею і одного майже використаного рулону з центральною подачею. За допомогою такого спеціального розташування загальні розміри приймальної ділянки корпусу і, таким чином, корпуси розподільного пристрою, загалом, можуть бути суттєво зменшені в порівнянні з корпусом, призначеним для прийому двох повних рулонів паперу санітарно-гігієнічного призначення з центральною подачею. Для досягнення зменшеного корпусу при збереженні повної функціональності розподільного пристрою перший розподільний отвір має мінімальну відстань від зовнішніх меж приймальної 2 UA 105550 C2 5 10 15 20 25 30 35 40 45 50 55 60 ділянки, яка більша ніж мінімальна відстань другого розподільного отвору від зовнішніх меж приймальної ділянки. Під терміном «мінімальна відстань» мається на увазі найбільш коротка відстань від центра розподільного отвору до найближчої зовнішньої межі приймальної ділянки. Під терміном «зовнішня межа» приймальної ділянки розуміються її зовнішні межі, наприклад її периметр, обмежені ділянками, які приймають зовнішні стінки корпусу, або зовнішніми стінками корпусу, які формують об'єм корпусу. Переважно, перший розподільний отвір віддалений від зовнішніх меж приймальної ділянки щонайменше на радіус повного рулону паперу санітарно-гігієнічного призначення, що підлягає розподілу через цей розподільний отвір, так, щоб повний рулон паперу санітарно-гігієнічного призначення з центральною подачею можна було легко вмістити і розташувати над розподільним отвором. Наприклад, для повного рулону з центральною подачею, що має діаметр 110 мм, дана відстань становить щонайменше 55 мм. Переважно, якщо другий розподільний отвір віддалений від зовнішніх меж приймальної ділянки на відстань, суттєво меншу, ніж радіус повного рулону паперу санітарно-гігієнічного призначення, що підлягає розподілу через цей розподільний отвір, для того, щоб по визначенню проінструктувати обслуговуючий персонал, куди вмістити майже використаний рулон паперу санітарно-гігієнічного призначення з центральною подачею, і для того, щоб займати таке положення, щоб зменшити зовнішні розміри корпусу розподільного пристрою. Наприклад, для повного рулону з центральною подачею, що має діаметр 110 мм, відстань суттєво менша 55 мм. У ще одному переважному втіленні відстань між центром першого розподільного отвору і центром другого розподільного отвору менша, ніж діаметр повного рулону паперу санітарногігієнічного призначення, що підлягає розподілу через розподільні отвори, так що, іншими словами, два повних рулони паперу санітарно-гігієнічного призначення з подачею по центру не можуть бути вміщені поруч один з одним так, щоб їх центри були вирівняні з розподільними отворами. Наприклад, для повних рулонів з центральною подачею, що мають діаметр 110 мм, відстань становить менше 110 мм, але більше 55 мм. Таке розташування дозволяє суттєво знизити розміри корпусу, оскільки, навіть незважаючи на те, що два рулони паперу санітарно-гігієнічного призначення з центральною подачею можуть бути вміщені в корпус, лише один повний і один майже використаний рулон можуть бути вміщені в корпус. Приймальна ділянка корпусу, переважно, виконана в формі донної стінки, її зовнішні межі, по суті, визначені вертикальними стінками корпусу розподільного пристрою. Для досягнення легкості для користувача при користуванні розподільним пристроєм перший розподільний отвір і другий розподільний отвір виходять до одного розподільного дозатора, розподільний дозатор розташований під розподільними отворами так, що користувачеві не доводиться вибирати між двома різними розподільними дозаторами, а розподільний пристрій розподіляє папір через розподільний дозатор незалежно від того, чи подається папір з першого повного рулону паперу санітарно-гігієнічного призначення з центральною подачею, розташованого над першим розподільним отвором, або з другого майже використаного рулону паперу санітарно-гігієнічного призначення з центральною подачею, розташованого над другим розподільним отвором. Переважно, розподільний дозатор містить один розподільний отвір для розподілу паперу санітарно-гігієнічного призначення і, переважно, включає в себе засоби відривання, такі як різальні зубці і/або планка відривання. Для поліпшення розташування майже використаного рулону паперу санітарно-гігієнічного призначення з центральною подачею, який, як правило, більше не є структурно стійким, щонайменше один утримуючий елемент обладнується для підтримування майже пустого рулону паперу санітарно-гігієнічного призначення з центральною подачею в певному положенні відносно другого розподільного отвору. Для поліпшення розподільних властивостей і забезпечення належного розташування повного рулону паперу санітарно-гігієнічного призначення з центральною подачею утримуючий елемент, переважно, розташований симетрично відносно другого розподільного отвору і асиметрично відносно зовнішніх меж приймальної ділянки. В одному з варіантів конструкції щонайменше один утримуючий елемент встановлюється на донній стінці і на вертикальній бічній стінці або правій бічній стінці корпусу, і щонайменше один утримуючий елемент переважно виконаний з жорсткого матеріалу або пружного матеріалу, переважно з каучукового матеріалу або силікону. Для додаткового поліпшення зручності експлуатації розподільного пристрою перший розподільний отвір і другий розподільний отвір, переважно, з’єднані один з одним за допомогою з'єднувального каналу, який простягається в приймальній ділянці, зокрема, в донній стінці 3 UA 105550 C2 5 10 15 20 25 30 35 40 45 50 55 60 корпусу. З'єднувальний канал має перевагу в тому, що обслуговуючий персонал може не протягати папір майже використаного рулону паперу санітарно-гігієнічного призначення з центральною подачею через розподільний отвір знову, а може просто перемістити папір майже використаного рулону з центральною подачею від першого розподільного отвору до другого розподільного отвору просто шляхом проведення по каналу. Для поліпшення процесу заміни рулонів паперу з центральною подачею перший розподільний отвір може бути з’єднаний із зовнішньою частиною корпусу за допомогою ввідного каналу, який простягається в приймальній ділянці, зокрема, в донній стінці корпусу, до зовнішніх меж донної стінки так, щоб до нього можна було забезпечити доступ зовні корпусу, переважно, якщо кришка корпусу знята. Обслуговуючий персонал може, таким чином, просто провести ведучий кінець паперу через ввідний канал і до першого розподільного отвору без необхідності в протягуванні паперу через розподільний отвір. Далі втілення даного винаходу будуть описані за допомогою прикладених креслень, на яких: фіг. 1 зображує вигляд збоку в перспективі розподільного пристрою, в який вміщується цілий рулон паперу санітарно-гігієнічного призначення з центральною подачею і майже використаний рулон паперу санітарно-гігієнічного призначення з центральною подачею; фіг. 2 зображує вигляд зверху розподільного пристрою згідно з фіг. 1; фіг. 3 зображує схематичний вигляд збоку в перспективі розподільного пристрою з фіг. 1 і 2 без вміщених в нього рулонів паперу; і фіг. 4 зображує ще один схематичний вигляд збоку в перспективі розподільного пристрою з фіг. 1-3 з приєднаними закриваючими дверцятами. Опис переважних втілень Далі у вигляді прикладу будуть описані розподільні пристрої відповідно до даного опису. На кресленнях однакові посилальні позиції будуть використані для однакових або подібних елементів, і їх повторний опис може бути опущений для зменшення дублювання. Фіг. 1-4 зображують розподільний пристрій 1 для розподілу паперу з рулонів паперу санітарно-гігієнічного призначення з центральною подачею. Розподільний пристрій включає в себе корпус 10, що утворює об'єм 100 для прийому рулонів паперу санітарно-гігієнічного призначення з центральною подачею, з яких буде розподілятися папір. На фіг. 1 показана лише ділянка корпусу 10, при цьому його передня стінка знята з метою зрозумілості. Передня стінка, однак, буде закрита в типових втіленнях, оскільки це звичайно для розподільних пристроїв. Повний рулон 20 паперу санітарно-гігієнічного призначення з центральною подачею схематично показаний в корпусі 10. Рулон 20 паперу санітарно-гігієнічного призначення з центральною подачею включає в себе, по центру, порожнисту серцевину 22, від якої фактично розподіляється папір санітарно-гігієнічного призначення. Майже пустий рулон 24 паперу санітарно-гігієнічного призначення, подібним чином, показаний в корпусі 10, майже пустий рулон 24 паперу санітарно-гігієнічного призначення, що має паперового вмісту, що залишився, приблизно на 20-30% повного рулону паперу санітарно-гігієнічного призначення. Майже пустий рулон 24 паперу санітарно-гігієнічного призначення був стиснутий/здавлений до форми серпа/банана, так що він по суті облягає контури повного рулону 20 паперу санітарногігієнічного призначення. Повний рулон 20 паперу санітарно-гігієнічного призначення і майже пустий рулон 24 паперу санітарно-гігієнічного призначення вміщуються в корпус 10 розподільного пристрою 1 так, що повний рулон 20 паперу санітарно-гігієнічного призначення вміщується своєю серцевиною 22 над першим розподільним отвором, який розташований в приймальній ділянці 3 для прийому рулонів 20, 22 паперу санітарно-гігієнічного призначення з центральною подачею. Приймальна ділянка виконана в формі донної стінки 3, що обмежує об'єм 100 корпусу 10. Також виконаний другий розподільний отвір 32, розташований близько до зовнішніх меж донної стінки 3 корпусу 10 так, що він, у втіленні, показаному на фіг. 1, розташоване практично біля правої бічної стінки 12 корпусу 10. Дійсне розташування двох розподільних отворів 30 і 32 показане на вигляді зверху розподільного пристрою 1 з фіг. 1 і на фіг. 2. Стає очевидно, що перший розподільний отвір 30, призначений для розподілу паперу з повного рулону 20 паперу санітарно-гігієнічного призначення, розташований в донній стінці 3 так, щоб повний рулон 20 паперу санітарногігієнічного призначення міг бути вміщений своєю порожнистою серцевиною 22 в повне вирівнювання з першим розподільним отвором 30. Іншими словами, центр 22 повного рулону 20 паперу санітарно-гігієнічного призначення може бути вміщений точно над цим розподільним отвором 30 так, що папір можна легко розподіляти. Донна стінка 3 розподільного пристрою 1 виконана так, щоб її зовнішні межі простягалися достатньо для підтримування донної ділянки повного рулону 20 паперу санітарно-гігієнічного призначення. 4 UA 105550 C2 5 10 15 20 25 30 35 40 45 50 55 60 Другий розподільний отвір 32 розташований майже у зовнішньої межі донної стінки 3 в напрямку правої бічної стінки 12 розподільного пристрою 1. Причиною такого розташування другого розподільного отвору 32 майже у зовнішній межі донної стінки 3 є те, що майже пустий рулон 24 паперу санітарно-гігієнічного призначення буде стиснутий по суті в форму, показану на фіг. 1 і 2, тобто в форму серпа, і папір, що розподіляється з майже пустого рулону 24 паперу санітарно-гігієнічного призначення через розподільний отвір 32, таким чином, подається більше у правої бічної стінки 12 розподільного пристрою 1. Розглядаючи периметр донної стінки 3 відносно розташування першого розподільного отвору 30 і другого розподільного отвору 32, стає очевидно, що два розподільні отвори розташовуються асиметрично відносно зовнішніх меж приймальної ділянки 3. Під терміном «асиметричний» розуміється те, що розподільний отвір 30, призначений для розподілу паперу з повного рулону 20 паперу санітарно-гігієнічного призначення, розташований більш віддалено від зовнішніх меж донної стінки 3, ніж другий розподільний отвір 32, який, дійсно, розташований по суті біля кромки/зовнішньої межі донної стінки 3. У даному втіленні другий розподільний отвір 32 обладнаний майже біля правої бічної стінки 12 корпусу 10. Під терміном «зовнішня межа» розуміється протяжність назовні донної стінки 3, зокрема, що стосується її функціональності. Передбачається, що межа проходить між дійсно придатною областю донної стінки 3 і її непридатною областю для розміщення рулонів паперу санітарногігієнічного призначення. Зовнішня межа, як правило, визначається бічними стінками розподільного пристрою. Для поліпшення зручності експлуатації розподільного пристрою 1 утримуючі елементи 40 вміщуються так, що відсік 42 приймальної ділянки 3 відділяється від іншого відсіку 44 приймальної ділянки 3. Утримуючі елементи 40 призначені для підтримування майже пустого рулону 24 паперу санітарно-гігієнічного призначення в його стиснутому положенні, по суті притиснутим до правої бічної стінки 12 розподільного пристрою 1, коли обслуговуючий персонал вставляє новий повний рулон 20 паперу санітарно-гігієнічного призначення з центральною подачею в розподільний пристрій 1. Утримуючі елементи 40 також призначені для спрямування повного рулону 20 паперу санітарно-гігієнічного призначення в його оптимальне положення так, щоб розподільний отвір 30 був вирівняний з порожнистою серцевиною 22 повного рулону 20 паперу санітарно-гігієнічного призначення. Утримуючі елементи 40, більш того призначені для уникнення того, щоб повний рулон 20 паперу санітарно-гігієнічного призначення проштовхувався дуже далеко в розподільний пристрій і давив на майже пустий рулон 24 паперу санітарно-гігієнічного призначення, затискаючи його так, що папір санітарно-гігієнічного призначення не зможе більше розподілятися з майже пустого рулону 24 паперу санітарно-гігієнічного призначення. Утримуючі елементи 40 переважно обладнані в формі однієї або двох малих бічних стінок/крил, які по суті повторюють зовнішні контури повного рулону 20 паперу санітарногігієнічного призначення. Утримуючі елементи 40 вміщені так, щоб майже пустий рулон 24 паперу санітарно-гігієнічного призначення міг бути вміщений у однієї з їх сторін і утримувався нею, і повний рулон 20 паперу санітарно-гігієнічного призначення міг бути вміщений по іншу з їх сторін. Оскільки розташування розподільних отворів 30 і 32 асиметричне відносно зовнішніх меж донної стінки 3, те ж повторюється і для утримуючих елементів 40. Очевидно, що функціональність розподільного пристрою також забезпечується і без обладнання утримуючих елементів 40. Зокрема, також можна підтримувати рулон 24 паперу санітарно-гігієнічного призначення, що майже закінчився в його стиснутому положенні за допомогою повного рулону 20 паперу санітарно-гігієнічного призначення для утримання майже повного рулону в його положенні. Природно, допустимі інші форми розподільного пристрою, а, зокрема, його корпуси 10, відмінні від наведених на фіг. 1. У зв'язку з цим потрібно зазначити, що розташування першого розподільного отвору 30 і другого розподільного отвору 32 може бути зворотним, так що другий розподільний отвір розташований у лівої бічної стінки, у задньої стінки або у передньої стінки корпусу, або навіть може бути розташований по діагональній лінії або будь-яким іншим чином, що забезпечує асиметричне розташування першого розподільного отвору і другого розподільного отвору. Проте, площа приймальної ділянки 3, показана на фіг. 1 і 2, забезпечує розподільний пристрій, що має менші зовнішні розміри в порівнянні з розподільним пристроєм, в який вміщуються два повних рулони паперу санітарно-гігієнічного призначення, і забезпечує достатньо компактний розподільний пристрій 1, що має, проте, підвищену продуктивність і 5 UA 105550 C2 5 10 15 20 25 30 35 40 45 50 55 60 зручність обслуговування відносно заміни майже використаних рулонів. Процес дозаправка розподільного пристрою 1 достатньо простий. Якщо обслуговуючий персонал виявить, що рулон 20 паперу санітарно-гігієнічного призначення з центральною подачею, розташований над першим розподільним отвором 30, був використаний до 20-30% свого початкового об'єму, то майже пустий рулон стискується в форму серпа/банана і проштовхується у напрямку до правої бічної стінки 12 розподільного пристрою 1 так, що папір санітарно-гігієнічного призначення може розподілятися через другий розподільний отвір 32. У випадку, коли утримуючі елементи 40 присутні, майже пустий рулон 24 паперу санітарногігієнічного призначення, який може також називатися «рулон паперу санітарно-гігієнічного призначення», що закінчується, може бути вміщений за утримуючі елементи так, щоб область донної стінки 3, призначена для прийому наступного повного рулону 20 паперу санітарногігієнічного призначення, залишалася вільною. Потім обслуговуючий персонал вміщує новий, повний рулон 20 паперу санітарно-гігієнічного призначення з центральною подачею в цей простір і вирівнює його з першим розподільним отвором 30. Користувач може потім спершу розподілити папір з майже пустого рулону 24 паперу санітарно-гігієнічного призначення через розподільний отвір 32, і, якщо рулон повністю використаний, користувач повернеться до повного рулону 20 паперу санітарно-гігієнічного призначення і буде розподіляти папір санітарно-гігієнічного призначення через розподільний отвір 30. Для забезпечення користувачеві розуміння і простого використання розподільного пристрою 1 на фіг. 1 показаний розподільний дозатор 50, розташований під донною стінкою 3 розподільного пристрою 1, який оточує перший розподільний отвір 30 і другий розподільний отвір 32. У показаному втіленні присутнє відділення 52 між дійсним розподільним дозатором 50 і донною стінкою 3 корпусу, при цьому відділення 52 оточує два розподільні отвори 30, 32. Іншими словами, навіть незважаючи на те, що розподільний пристрій 1 має два різні розподільні отвори 30 і 32, дійсний розподільний дозатор 50 має лише єдиний розподільний отвір, через який папір санітарно-гігієнічного призначення з будь-якого з першого розподільного отвору 30 або другого розподільного отвору 32 може бути розподілений. Засоби відривання в формі зубців 54 виконані навколо розподільного отвору розподільного дозатора 50 так, що папір санітарно-гігієнічного призначення, витягнутий через розподільний отвір, може бути легко відірваний так, щоб її можна було використовувати. Для полегшення розуміння користувача відносно розподілу з двох різних рулонів паперу санітарно-гігієнічного призначення обслуговуючий персонал буде намагатися «сховати» передній кінець нового рулону 20 паперу санітарно-гігієнічного призначення де-небудь всередині розподільного затвора 50 або відділення 52, але буде проводити передній кінець майже пустого рулону 24 паперу санітарно-гігієнічного призначення через розподільний отвір розподільного дозатора 50 так, щоб користувач міг інтуїтивно захопити правильний передній кінець, і лише коли майже пустий рулон 24 паперу санітарно-гігієнічного призначення буде використаний до кінця, користувач почне намацувати всередині розподільного дозатора 50 або відділення 52 передній кінець повного рулону 20 паперу санітарно-гігієнічного призначення, що підлягає використанню в цьому випадку. У показаному втіленні стає очевидно, що перший розподільний отвір 30 і другий розподільний отвір 32 насправді з’єднані один з одним за допомогою з'єднувального каналу 34. Причиною обладнання цього з'єднувального каналу 34 між першим розподільним отвором 30 і другим розподільним отвором 32 є те, що з'єднувальний канал 34 забезпечує набагато легше поводження в процесі дозаправки для обслуговуючого персоналу. Зокрема, коли майже пустий рулон 24 паперу санітарно-гігієнічного призначення потрібно перемістити з його положення, вирівняного над першим розподільним отвором 30, в його положення, вирівняне над другим розподільним отвором 32, обслуговуючому персоналу знадобиться лише проштовхнути майже пустий рулон 24 паперу санітарно-гігієнічного призначення до його положення біля правої бічної стінки 12 розподільного пристрою 1 і не доведеться знову провести передній кінець майже пустого рулону 24 паперу санітарно-гігієнічного призначення через другий розподільний отвір 32. Це суттєво полегшує завершення, зокрема, також тому, що майже пустий рулон 24 паперу санітарно-гігієнічного призначення не є більше особливо стійким. Також в альтернативному втіленні винаходу передбачене обладнання ввідного каналу 36 у напрямку до зовнішньої сторони приймальної ділянки 3 (показаного пунктирною лінією на фіг. 2). Цей ввідний канал 36, наприклад, в формі, показаній за допомогою пунктирного ввідного каналу 36 на фіг. 2, обладнаний так, щоб не тільки передній кінець майже пустого рулону 24 паперу санітарно-гігієнічного призначення можна було легко проштовхнути від першого розподільного отвору 30 до другого розподільного отвору 32, але також передній кінець нового 6 UA 105550 C2 5 10 15 20 25 30 35 40 45 рулону 20 паперу санітарно-гігієнічного призначення, який потрібно вирівняти з першим розподільним отвором 30, можна було проштовхнути зі сторони так, що обслуговуючий персонал може уникнути трудомісткого просмикування. Розташування розподільних отворів в з'єднанні із з'єднувальним каналом 34 може мати форму кістки, форму яйця або форму груші. Розподільні отвори, як такі, можуть мати круглу, трикутну, овальну, круглу, прямокутну, квадратну або будь-яку іншу придатну форму, що служить як придатне обмеження потоку для паперу санітарно-гігієнічного призначення. Розподільний дозатор 50 може мати розподільний отвір круглої, трикутної, прямокутної або грушоподібної форми, який переважно включає в себе засоби відривання, переважно зубці, зазублену ділянку, ділянку меншої ширини, лезо або пружний дозатор. Що стосується дійсних розмірів першого розподільного отвору 30 і другого розподільного отвору 32 відносно зовнішніх меж приймальної ділянки/донної стінки 3, відстань r 1 від центра першого розподільного отвору 30 до зовнішньої межі донної стінки 3 відповідає по суті радіусу повного рулону 20 паперу санітарно-гігієнічного призначення, що підлягає розподілу через розподільний отвір 30. Діаметри рулонів паперу санітарно-гігієнічного призначення з центральною подачею, які, як правило, використовуються, лежать в діапазоні від 110 мм до 273 мм. Відповідно, наприклад, для розподільного пристрою, який призначений для рулонів в 110 мм, r1 буде щонайменше 55 мм. Відстань r2 між центром другого розподільного отвору 32 і зовнішньою межею донної стінки 3, який, у випадку, показаному на фіг. 3, є положенням, де права бічна стінка 12 з’єднується з бічною стінкою 3, суттєво менша відстані r1. Зокрема, r2 суттєво менша радіуса повного рулону 20 паперу санітарно-гігієнічного призначення, що підлягає розподілу через перший розподільний отвір 30. У крайньому випадку, відстань r2 майже дорівнює 0. Наприклад, для розподільного пристрою, призначеного для рулонів в 110 мм, r2 буде суттєво меншою ніж 55 мм. Для забезпечення відносно компактного корпусу 10 розподільного пристрою 1 відстань r 3 між центром першого розподільного отвору 30 і центром другого розподільного отвору 32 суттєво менша двох радіусів (тобто, діаметра) повного рулону 20 паперу санітарно-гігієнічного призначення, що підлягає розподілу через перший розподільний отвір 30. Іншими словами, за допомогою асиметричного розташування першого розподільного отвору 30 і другого розподільного отвору 32 відносно зовнішніх меж донної стінки 3 розподільного пристрою 1 можна досягнути того, що загальні розміри розподільного пристрою 1, зокрема, що стосується його донної площі, можуть бути суттєво зменшені. Це в основному відбувається через те, що відстані вимірюються в напрямку, визначеному центрами двох розподільних отворів 30, 32. Наприклад, для розподільного пристрою для рулонів 110 мм r 3 буде меншою 110 мм, але не менше 55 мм. Утримуючий елемент 40 може бути, звичайно, виготовлений з того ж матеріалу, що і розподільний пристрій 1, або щонайменше з того ж матеріалу, що і донна стінка 3. Частково, він може бути виготовлений з твердих пластикових матеріалів, наприклад з поліетилену. Однак також передбачене забезпечення утримуючих елементів в формі пружних крил, виготовлених, наприклад, з каучуку або силікону. Утримуючі елементи 40 не обов'язково повинні кріпитися до донної стінки 3, вони також можуть бути прикріплені до бічних стінок розподільного пристрою або до правої бічної стінки розподільного пристрою. На фіг. 4 показаний розподільний пристрій з приєднаними передніми дверцятами 14, які можуть бути використана для закривання корпусу розподільного пристрою, коли обслуговуючий персонал завершує процес дозаправки. ФОРМУЛА ВИНАХОДУ 50 55 60 1. Розподільний пристрій (1) для розподілу паперу з рулонів (20, 24) паперу санітарногігієнічного призначення з центральною подачею, що має корпус з приймальною ділянкою (3) для прийому паперу, що підлягає розподілу, що має форму донної стінки корпусу, в якому перший розподільний отвір (30) і другий розподільний отвір (32) виконані в приймальній ділянці (3) для розподілу паперу з двох рулонів з центральною подачею через відповідні розподільні отвори, при цьому перший розподільний отвір і другий розподільний отвір розташовані асиметрично відносно зовнішніх меж приймальної ділянки так, що перший розподільний отвір призначений для розподілу паперу з повного рулону паперу санітарно-гігієнічного призначення з центральною подачею, і другий розподільний отвір призначений для розподілу паперу з майже використаного рулону паперу санітарно-гігієнічного призначення з центральною подачею, який відрізняється тим, що центр першого розподільного отвору (30) і центр другого розподільного отвору (32) віддалені один від одного менше ніж на діаметр повного рулону паперу санітарно 7 UA 105550 C2 5 10 15 20 25 30 35 40 45 гігієнічного призначення, що підлягає розподілу через розподільні отвори, і перший розподільний отвір і другий розподільний отвір з'єднані один з одним за допомогою з'єднувального каналу (34), який проходить в приймальній ділянці, зокрема в донній стінці корпусу. 2. Розподільний пристрій за п. 1, в якому приймальна ділянка має такі розміри, щоб приймати папір, що підлягає розподілу, в формі одного повного рулону з центральною подачею і одного майже використаного рулону з центральною подачею. 3. Розподільний пристрій за п. 1 або 2, в якому перший розподільний отвір (30) має мінімальну відстань від зовнішніх меж приймальної ділянки (3), перевищуючу мінімальну відстань другого розподільного отвору (32) від зовнішніх меж приймальної ділянки. 4. Розподільний пристрій за будь-яким з попередніх пунктів, в якому перший розподільний отвір (30) віддалений від зовнішніх меж приймальної ділянки (3) на щонайменше радіус повного рулону (20) паперу санітарно-гігієнічного призначення, що підлягає розподілу через цей розподільний отвір. 5. Розподільний пристрій за будь-яким з попередніх пунктів, в якому другий розподільний отвір (32) віддалений від зовнішніх меж приймальної ділянки (3) на відстань, значно меншу радіуса повного рулону (20) паперу санітарно-гігієнічного призначення, що підлягає розподілу через цей розподільний отвір. 6. Розподільний пристрій за будь-яким з попередніх пунктів, в якому приймальна ділянка корпусу виконана в формі донної стінки (3), її зовнішні межі по суті визначені вертикальними стінками корпусу розподільного пристрою. 7. Розподільний пристрій за будь-яким з попередніх пунктів, в якому перший розподільний отвір (30) і другий розподільний отвір (32) виходять в єдиний розподільний дозатор (50), причому розподільний дозатор розміщений під розподільними отворами. 8. Розподільний пристрій за п. 7, в якому розподільний дозатор містить один розподільний отвір (52) для видачі паперу санітарно-гігієнічного призначення і переважно включає в себе засоби відривання, такі як зубці, зазублену ділянку, ділянку меншої ширини, лезо або пружний дозатор. 9. Розподільний пристрій за будь-яким з попередніх пунктів, в якому передбачений щонайменше один утримуючий елемент (40) для підтримування майже пустого рулону (24) паперу санітарно-гігієнічного призначення з центральною подачею в певному положенні відносно другого розподільного отвору (32). 10. Розподільний пристрій за п. 9, в якому утримуючий елемент розташований симетрично відносно другого розподільного отвору (32) і асиметрично відносно зовнішніх меж приймальної ділянки. 11. Розподільний пристрій за п. 9 або 10, в якому указаний щонайменше один утримуючий елемент встановлений на донній стінці (3) і/або вертикальній бічній стінці, і/або правій бічній стінці (12) корпусу. 12. Розподільний пристрій за будь-яким з пп. 9-11, в якому указаний щонайменше один утримуючий елемент виготовлений з жорсткого матеріалу або пружного матеріалу, переважно з каучукового матеріалу або силікону. 13. Розподільний пристрій за будь-яким з попередніх пунктів, в якому перший розподільний отвір з'єднаний із зовнішньою частиною корпусу за допомогою ввідного каналу (36), що проходить в приймальній ділянці, зокрема в донній стінці корпусу, до зовнішніх меж донної стінки так, щоб до нього можна було забезпечити доступ зовні корпусу, переважно, якщо кришка корпусу знята. 8 UA 105550 C2 9 UA 105550 C2 10 UA 105550 C2 11 UA 105550 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
