Система підлогового профілю

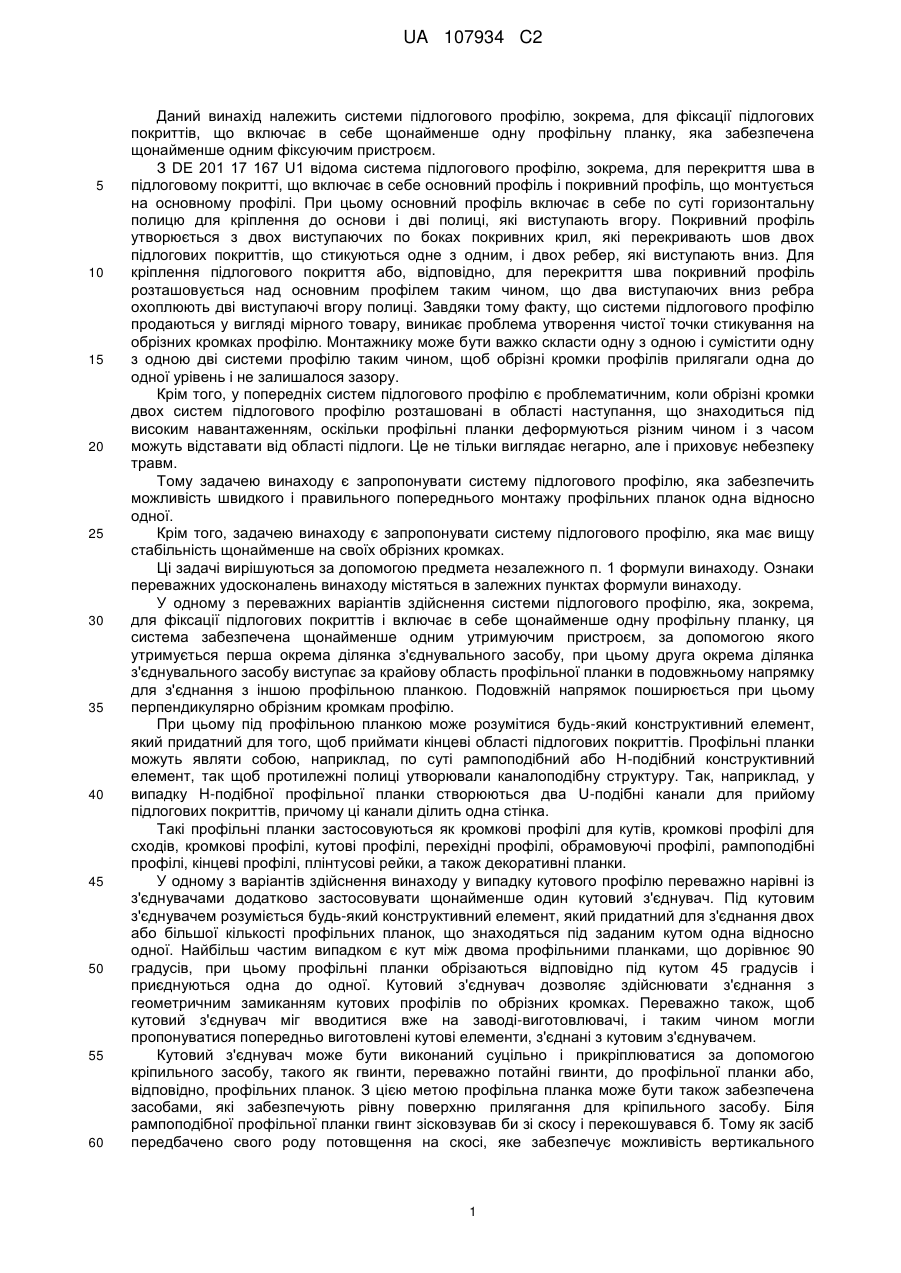

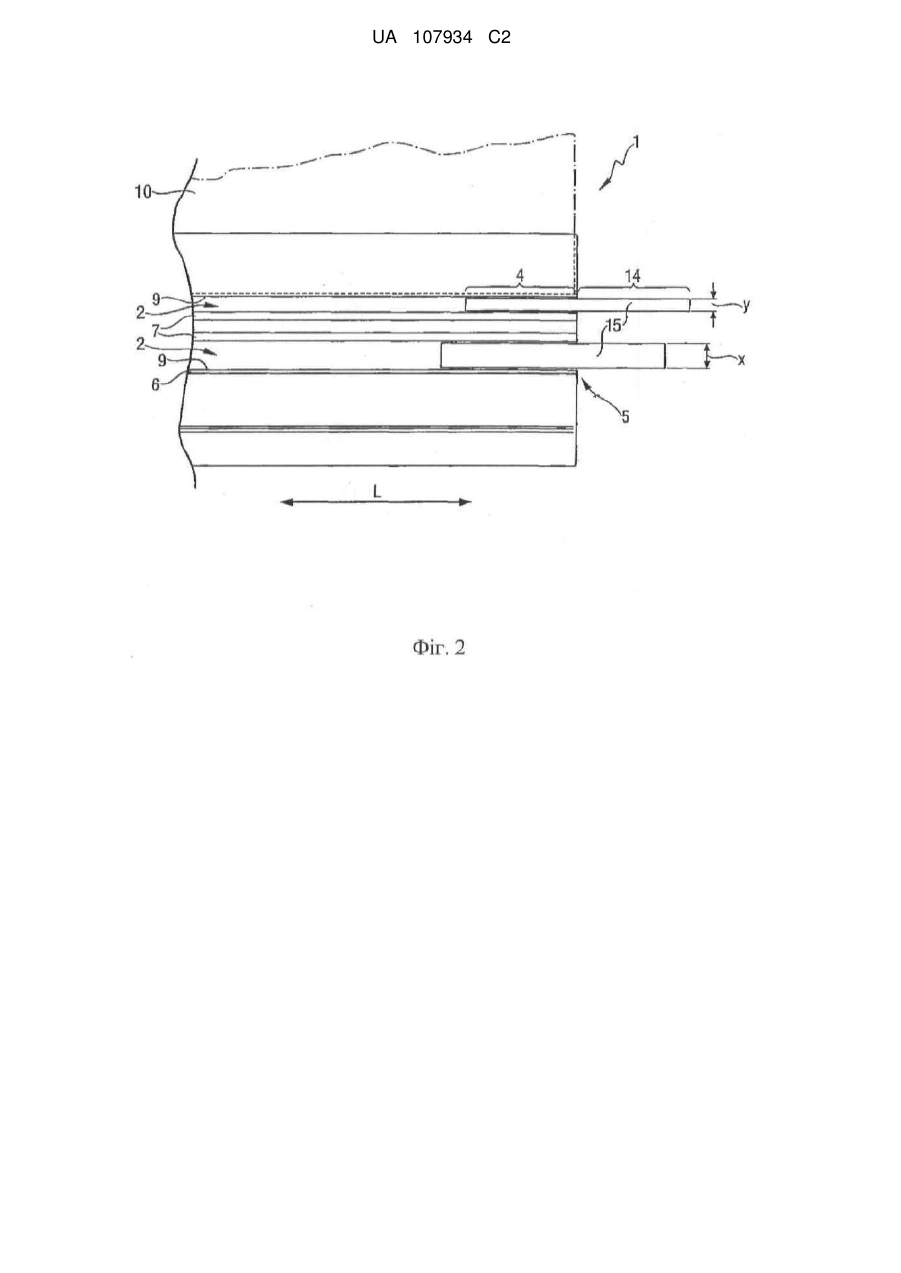

Реферат: Система підлогового профілю, зокрема для фіксації підлогових покриттів (10), що включає в себе щонайменше одну профільну планку (1), яка забезпечена щонайменше одним утримуючим пристроєм (2), за допомогою якого утримується перша окрема ділянка (4) з'єднувального засобу (15), при цьому друга окрема ділянка (14) з'єднувального засобу (15) виступає за крайову область (5) профільної планки (1) в подовжньому напрямку (L) для з'єднання з іншою профільною планкою (1). UA 107934 C2 (12) UA 107934 C2 UA 107934 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід належить системи підлогового профілю, зокрема, для фіксації підлогових покриттів, що включає в себе щонайменше одну профільну планку, яка забезпечена щонайменше одним фіксуючим пристроєм. З DE 201 17 167 U1 відома система підлогового профілю, зокрема, для перекриття шва в підлоговому покритті, що включає в себе основний профіль і покривний профіль, що монтується на основному профілі. При цьому основний профіль включає в себе по суті горизонтальну полицю для кріплення до основи і дві полиці, які виступають вгору. Покривний профіль утворюється з двох виступаючих по боках покривних крил, які перекривають шов двох підлогових покриттів, що стикуються одне з одним, і двох ребер, які виступають вниз. Для кріплення підлогового покриття або, відповідно, для перекриття шва покривний профіль розташовується над основним профілем таким чином, що два виступаючих вниз ребра охоплюють дві виступаючі вгору полиці. Завдяки тому факту, що системи підлогового профілю продаються у вигляді мірного товару, виникає проблема утворення чистої точки стикування на обрізних кромках профілю. Монтажнику може бути важко скласти одну з одною і сумістити одну з одною дві системи профілю таким чином, щоб обрізні кромки профілів прилягали одна до одної урівень і не залишалося зазору. Крім того, у попередніх систем підлогового профілю є проблематичним, коли обрізні кромки двох систем підлогового профілю розташовані в області наступання, що знаходиться під високим навантаженням, оскільки профільні планки деформуються різним чином і з часом можуть відставати від області підлоги. Це не тільки виглядає негарно, але і приховує небезпеку травм. Тому задачею винаходу є запропонувати систему підлогового профілю, яка забезпечить можливість швидкого і правильного попереднього монтажу профільних планок одна відносно одної. Крім того, задачею винаходу є запропонувати систему підлогового профілю, яка має вищу стабільність щонайменше на своїх обрізних кромках. Ці задачі вирішуються за допомогою предмета незалежного п. 1 формули винаходу. Ознаки переважних удосконалень винаходу містяться в залежних пунктах формули винаходу. У одному з переважних варіантів здійснення системи підлогового профілю, яка, зокрема, для фіксації підлогових покриттів і включає в себе щонайменше одну профільну планку, ця система забезпечена щонайменше одним утримуючим пристроєм, за допомогою якого утримується перша окрема ділянка з'єднувального засобу, при цьому друга окрема ділянка з'єднувального засобу виступає за крайову область профільної планки в подовжньому напрямку для з'єднання з іншою профільною планкою. Подовжній напрямок поширюється при цьому перпендикулярно обрізним кромкам профілю. При цьому під профільною планкою може розумітися будь-який конструктивний елемент, який придатний для того, щоб приймати кінцеві області підлогових покриттів. Профільні планки можуть являти собою, наприклад, по суті рампоподібний або Н-подібний конструктивний елемент, так щоб протилежні полиці утворювали каналоподібну структуру. Так, наприклад, у випадку Н-подібної профільної планки створюються два U-подібні канали для прийому підлогових покриттів, причому ці канали ділить одна стінка. Такі профільні планки застосовуються як кромкові профілі для кутів, кромкові профілі для сходів, кромкові профілі, кутові профілі, перехідні профілі, обрамовуючі профілі, рампоподібні профілі, кінцеві профілі, плінтусові рейки, а також декоративні планки. У одному з варіантів здійснення винаходу у випадку кутового профілю переважно нарівні із з'єднувачами додатково застосовувати щонайменше один кутовий з'єднувач. Під кутовим з'єднувачем розуміється будь-який конструктивний елемент, який придатний для з'єднання двох або більшої кількості профільних планок, що знаходяться під заданим кутом одна відносно одної. Найбільш частим випадком є кут між двома профільними планками, що дорівнює 90 градусів, при цьому профільні планки обрізаються відповіднопід кутом 45 градусів і приєднуються одна до одної. Кутовий з'єднувач дозволяє здійснювати з'єднання з геометричним замиканням кутових профілів по обрізних кромках. Переважно також, щоб кутовий з'єднувач міг вводитися вже на заводі-виготовлювачі, і таким чином могли пропонуватися попередньо виготовлені кутові елементи, з'єднані з кутовим з'єднувачем. Кутовий з'єднувач може бути виконаний суцільно і прикріплюватися за допомогою кріпильного засобу, такого як гвинти, переважно потайні гвинти, до профільної планки або, відповідно, профільних планок. З цією метою профільна планка може бути також забезпечена засобами, які забезпечують рівну поверхню прилягання для кріпильного засобу. Біля рампоподібної профільної планки гвинт зісковзував би зі скосу і перекошувався б. Тому як засіб передбачено свого роду потовщення на скосі, яке забезпечує можливість вертикального 1 UA 107934 C2 5 10 15 20 25 30 35 40 45 50 55 60 обпирання гвинта і перешкоджає перекосу. Кутовий з'єднувач при затягненні гвинта може спиратися на передбачені на профільній планці полиці. Перевага системи підлогового профілю, що пропонується винаходом, полягає, з одного боку, в спрощеному монтажі, з іншого боку, в економії витрат на монтаж і матеріали. Тому що за допомогою з'єднувального засобу, у якого перша окрема ділянка утримується в профільній планці, а його друга окрема ділянка виступає за крайову область профільної планки в подовжньому напрямку, простим способом на виступаючій окремій ділянці вже може бути забезпечене перше з'єднання з іншою профільною планкою, без остаточного кріплення їх одна до одної. Переважно також, щоб з'єднувальні засоби при остаточному кріпленні профільних планок одна до одної могли забезпечувати сприйняття підвищеного навантаження. При цьому підвищені механічні зусилля, такі як нормальні зусилля і згинаючі моменти, можуть передаватися від однієї профільної планки до прилягаючої до неї планки. Тим самим забезпечується не тільки передача зусиль, але і розподіл зусиль. Це підвищує механічну навантажувальну здатність і скорочує механічний знос. Завдяки підвищенню здатності сприйняття зусиль і моментів профільна планка може забезпечувати можливість подолання більшої різниці висот між двома підлоговими покриттями, оскільки з'єднувальні засоби, що вводяться в профільну планку, підвищують механічну стабільність. Відповідно до цього за допомогою з'єднувальних засобів може також перекриватися область наступання більшого розміру, оскільки і тут з'єднувальні засоби сприймають зусилля і можуть розподіляти їх або, відповідно, передавати на опору. Крім того, переважно, щоб можна бути відвернути часто виникаюче через деякий час біля точки стикування або, відповідно, біля прилеглих обрізних кромок двох систем підлогового профілю відставання кінців систем підлогового профілю, що стикуються один з одним. Це явище є результатом пластичних деформацій, що відповідають моментам навантаження, викликаним щоденним використанням. При застосуванні щонайменше одного з'єднувального засобу можливе запобігання цьому явищу і передача, а також розподіл навантаження від згинаючих і торсійних моментів, а також від нормальних зусиль від однієї профільної планки до прилягаючої до неї планки. У одному з варіантів здійснення системи підлогового профілю можливо також, щоб профільна планка передбачала два або більше утримуючих пристроїв, кожен з яких може утримувати один з'єднувальний елемент. Це особливо переважно тоді, коли з'єднуються одна з одною дві довгі профільні планки, оскільки навантаження від згинаючих і торсійних моментів, а також від нормальних зусиль розподіляється на два або більше з'єднувальні засоби. Таким чином, для кожного окремого з'єднувального засобу утримуючі моменти або, відповідно, утримуючі зусилля діляться пополам або, відповідно, скорочуються, і в результаті підвищується механічна стабільність всієї системи. У коротких профільних планок цей ефект також переважний, зокрема, проти можливого гойдання. Крім того, можливо, щоб з'єднувальні засоби мали ідентичну форму, при цьому перший з'єднувальний засіб був розташований у відповідній профільній планці вертикально, а другий горизонтально. При цьому переважно, щоб, наприклад, у випадку рампоподібної системи підлогового профілю з'єднувальний засіб був виконаний в формі прямокутного паралелепіпеда і міг розташовуватися всередині рампоподібної профільної планки як вертикально, так і горизонтально. Так, переважно в гострій передній області рампоподібної профільної планки переважна горизонтальна орієнтація з'єднувального засобу, на відміну від чого в області, що відкривається, можлива вертикальна орієнтація. Завдяки такій конфігурації можна утримувати вартість виготовлення з'єднувальних засобів на низькому рівні, оскільки для з'єднання двох профільних планок необхідна тільки одна єдина форма з'єднувального засобу. Для з'єднання можна також розташовувати два однаково орієнтовані з'єднувальні засоби поруч один з одним, або один над одним. Крім того, можливості орієнтації з'єднувальних засобів всередині профільної планки забезпечують різні механічні переваги. Так, переважно, коли з'єднання двох профільних планок під вагою наступання піддається навантаженню на вигин, розташовувати з'єднувальний засіб на профільній планці так, щоб відповідний момент опору з'єднувального засобу був в найбільшій мірі орієнтований в напрямку вигину. Це не тільки розвантажує з'єднувальний засіб, але і одночасно підвищує стабільність в точці стикування профільних планок. Переважним чином щонайменше один утримуючий пристрій може бути утворений з ребер і/або полиць і/або утримуючого пристрою у вигляді ластівчиного хвоста, при цьому щонайменше один утримуючий пристрій представляє утримуючі поверхні для утримання щонайменше одного з'єднувального засобу. Такий варіант здійснення щонайменше одного утримуючого пристрою 2 UA 107934 C2 5 10 15 20 25 30 35 40 45 50 55 призначений для того, щоб щонайменше один утримуючий пристрій охоплював щонайменше один з'єднувальний засіб з силовим і геометричним замиканням. При виконанні щонайменше одного утримуючого пристрою з полиць або, відповідно, ребер щонайменше один з'єднувальний засіб може вводитися в канал, утворений полицями або, відповідно, ребрами. При цьому переважно, щоб з'єднувальний засіб за своєю формою і розміром був підібраний щонайменше під розмір каналу, утвореного таким чином. Таким чином може забезпечуватися силове і геометричне замикання за допомогою охоплюючих з'єднувальний засіб полиць/ребер. Тільки за допомогою цього силового і геометричного замикання можлива успішна передача виникаючих згинаючих моментів в точці стикування двох профільних планок від однієї профільної планки до іншої, безпосередньо або опосередковано через з'єднувальний засіб. За допомогою з'єднувального засобу в місці стикування також може бути досягнуте геометричне замикання профільних планок. Крім того, можлива передача нормальних зусиль, які діють в напрямку протяжності з'єднувального засобу, безпосередньо від однієї профільної планки до іншої. У випадку утворення щонайменше одного утримуючого елемента утримуючим пристроєм у вигляді ластівчиного хвоста необхідне тільки силове і геометричне замикання на утримуючому пристрої у вигляді ластівчиного хвоста. Однак додатково можливе також геометричне замикання за допомогою ребер і полиць. Крім того, щонайменше для одного з'єднувального елемента переважно, якщо цей елемент може рознімно кріпитися на щонайменше одному утримуючому пристрої. Це переважно тому, що у випадку спочатку неправильної інсталяції з'єднувального засобу щонайменше в одному утримуючому пристрої з'єднувальний засіб може бути знову від'єднаний і потім закріплений наново. Таким чином можливе також багаторазове використання системи підлогового профілю. При цьому також переважно забезпечити можливість нового розташування з'єднувального засобу вручну всередині утримуючого пристрою. Це переважним чином задається за рахунок допусків виготовлення при утворенні форми профільної планки і з'єднувального засобу. Тут легко може бути призначений вид підгонки, так щоб досягалося необхідне утримуюче зусилля. З цим пов'язане також зусилля, яке необхідне для інсталяції з'єднувального засобу в профільну планку. Для кращого утримування з'єднувального засобу всередині утримуючого пристрою переважно, якщо щонайменше один утримуючий пристрій забезпечений профілюванням. Це профілювання може бути виконане подібно до растру, що складається з множини невеликих опуклостей і поглиблень, на поверхні полиць і/або ребер. Це виконання переважне для від'єднування з'єднувального засобу з утримуючого пристрою вручну, оскільки через зменшення поверхні прилягаючого між з'єднувальним засобом і утримуючим пристроєм повинно долатися зусилля меншої величини. Крім того, завдяки профілюванню втиснений з'єднувальний засіб може бути знову висунений в подовжньому напрямку профілю або, відповідно, призначене місце його розташування. При цьому може бути також забезпечена інсталяція шляхом всування в подовжньому напрямку профілю. Крім того, можливо, щоб щонайменше один з'єднувальний засіб був виконаний так, щоб входити в зачеплення в профілювання. У результаті контактна поверхня між з'єднувальним засобом і утримуючим пристроєм збільшується, і таким чином через з'єднувальний засіб можуть передаватися зусилля більшої величини. Крім того, профілювання утримуючого пристрою на ребрах або, відповідно, полицях і щонайменше на одному з'єднувальному засобі протидіє ненавмисному від'єднуванню з'єднувального засобу від утримуючого пристрою. Для інсталяції збірного вузла, що складається з двох профільних планок, за допомогою з'єднувального засобу переважно, якщо профільна планка разом щонайменше з одним з'єднувальним засобом з нижньої сторони утворює кінцеву поверхню, яка проходить урівень. При цьому "з нижньої сторони" означає на стороні системи підлогового профілю, повернутої до підлоги. Це закінчення урівень забезпечує максимальну міру поверхневого контакту між двома профільними планками і з'єднувальним засобом, так що можлива передача зусиль і згинаючих моментів в максимальній мірі. У одному з альтернативних варіантів здійснення щонайменше один з'єднувальний засіб може бути також забезпечений щонайменше одним місцем заданого руйнування, що дозволяє адаптувати довжину з'єднувального засобу до зовнішніх умов. Можливо також, щоб щонайменше один утримуючий пристрій щонайменше для одного з'єднувального засобу був забезпечений упором, що обмежує можливість переміщення в подовжньому напрямку. 3 UA 107934 C2 5 10 15 20 25 30 35 40 45 50 55 60 Перевагою упора, що обмежує можливість переміщення в подовжньому напрямку, є не тільки завдання оптимальної довжини всередині профільної планки з метою передачі зусиль і моментів на прилягаючу профільну планку, але і перевага запобігання неправильній інсталяції з'єднувального засобу всередині утримуючого пристрою. Місце вкладення щонайменше одного з'єднувального засобу є фіксованим, неправильний монтаж виключений. У одному з альтернативних варіантів здійснення переважно, якщо щонайменше один з'єднувальний засіб склеєний щонайменше з одним утримуючим пристроєм. Переважним в цьому варіанті здійснення є правильний незмінний попередній монтаж з'єднувального засобу всередині утримуючого пристрою на заводі-виготовлювачі, а також запобігання неправильній інсталяції з'єднувального засобу в профільній планці або, відповідно, в утримуючому пристрої. Крім того, при цьому можна знизити виробничі витрати і разом з тим вартість продукції, оскільки допуски на виготовлення для такого виду з'єднання значно менші. Переважним чином в з'єднувальному засобі і/або профільній планці і/або утримуючому пристрої є щонайменше одна виїмка для прийому клеючих засобів. Переважним в одному з таких варіантів здійснення є вливання рідкого клею в ці виїмки, при цьому затверділий клеючий засіб не тільки підвищує контактні зусилля між відкриваючим засобом і профільною планкою, але і в затверділому стані може утворювати фіксуючий гачок. Такий фіксуючий гачок переважним чином отримують, коли виїмкою утримуючого пристрою тільки частково перекривають виїмку з'єднувального засобу, так що клеючий засіб може здатний у затверділому стані утворити гачок, один кінець якого розташований всередині утримуючого пристрою, а інший кінець якого - всередині виїмки в з'єднувальному засобі. Крім того, ці виїмки можуть служити для оптичного контролю положення правильного установлення з'єднувальних засобів. Таким чином для монтажника полегшується правильне установлення з'єднувальних засобів. Щонайменше один з'єднувальний елемент переважно виконаний в формі прямокутного паралелепіпеда, при цьому виїмка на відносно більшій стороні прямокутного паралелепіпеда знаходиться в контакті з утримуючим пристроєм. Завдяки формі прямокутного паралелепіпеда можлива проста і не викликаючи сумнівів інсталяція між з'єднувальним засобом і утримуючим пристроєм. При цьому особливо переважно, якщо найбільша поверхня прямокутного паралелепіпеда або, відповідно, найбільша сторона прямокутного паралелепіпеда знаходиться в контакті з утримуючим пристроєм, тому що таким чином можуть бути зменшені піки напружень при передачі зусиль по великій площі. Одночасно збільшується до максимуму фрикційна зчеплюваність між з'єднувальним засобом, профільною планкою і введеним між ними клеючим засобом. У іншому переважному варіанті здійснення з'єднувальний засіб може бути із зовнішньої сторони забезпечений плівковим клеєм. Завдяки плівковому клею при інсталяції з'єднувального засобу в утримуючий пристрій профільної планки монтажнику не доводиться додатково маніпулювати клеючими засобами, при цьому досягається той же самий ефект, що і за допомогою клеючих засобів. Переважно з'єднувальний засіб виготовлений з полімерного матеріалу або ебоніту. Це забезпечує перевагу простого і економічного виробництва методом лиття під тиском або лиття, а також шумоізоляцію вздовж підлогової планки всередині неї. Зокрема, у варіанті здійснення з'єднувального засобу з ебоніту може досягатися особливо хороша здатність гасіння вібрацій і шуму всередині системи підлогового профілю. Вищеназвані ознаки можуть комбінуватися довільним чином, якщо вони не суперечать одна одній з технічної точки зору. Так, наприклад, можливо також, щоб з'єднувальний засіб і/або утримуючий пристрій були виконані так, щоб були передбачені як плівковий клей, так і профілювання. Таким чином можлива надійна передача, з одного боку, зусиль по гладкій склеєній поверхні, а з іншого боку, моментів перпендикулярно профілюванню. Інші ознаки, переваги і варіанти здійснення винаходу є предметом подальшого опису і зображення прикладів здійснення на кресленнях. Нижче винахід пояснюється детальніше за допомогою фігур, на яких показано: фіг. 1A - система підлогового профілю в першому варіанті здійснення; фіг. 1B - система підлогового профілю у варіанті здійснення у вигляді кутового профілю; фіг. 2 - система підлогового профілю, відповідно, рампоподібний профіль на вигляді знизу; фіг. 3 - система підлогового профілю, аналогічна фіг. 1, в іншому варіанті здійснення; фіг. 4 - варіанти здійснення з'єднувальних засобів; фіг. 5 - система підлогового профілю по суті відповідно до фіг. 2, в іншому варіанті здійснення, і фіг. 6 - вигляд знизу системи підлогового профілю в іншому варіанті здійснення. 4 UA 107934 C2 5 10 15 20 25 30 35 40 45 50 55 60 На фіг. 1A показана система підлогового профілю на вигляді збоку і у варіанті здійснення профільної планки у вигляді рампового профілю. У рампового профілю є дві сторони, з яких верхня проходить похило вгору, а нижня паралельно основі U. На зовнішньому бічному краї рамповий профіль забезпечений опорою 3, що спирається на підлогу, яка сприймає зусилля, що виникають при наступанні людей. Проходячи далі в горизонтальному напрямку, верхня сторона рампового профілю продовжується безперервно до перегину в горизонталь. Після перегину горизонтальне продовження проходить в напрямку прилягаючого підлогового покриття 10 настільки, щоб надійно перекривався шов 17 між підлоговим покриттям 10 і профільною планкою 1. Як зображено на фіг. 1, горизонтальне продовження нахилене в напрямку основи U. Це забезпечує, з одного боку, менший розмір шва 17 між продовженням і підлоговим покриттям 10, а з іншого боку, надійне утримання шляхом затиснення підлогового покриття. Нижня сторона профілю проходить, багато разів перериваючись, при цьому вона поширюється в напрямку підлогового покриття далі, ніж горизонтальне продовження верхньої сторони. Таким чином надається в розпорядження поверхня, що забезпечує можливість кріплення до основи, наприклад, для гвинтів і/або клеючих засобів (не зображено). Для сприйняття зусиль, які створюються людьми, що наступають на верхню сторону профільної планки 1, і для приміщення з'єднувальних засобів 15 два утримуючих пристрою 2 проходять у вертикальному напрямку від верхньої сторони до нижньої сторони або, відповідно, до основи U. Кожен з утримуючих пристроїв 2 утворений двома ребрами 6, які орієнтовані паралельно одне одному і перпендикулярно основі U. Ребра 6 в середній області включають в себе також полиці 7, які проходять горизонтально. Таким чином, ребра 6 з полицями 7 утворюють L-подібну форму, при цьому полиці 7 забезпечують площинне прилягання до основи. За допомогою цього переважного варіанту здійснення зусилля тиск може бути зменшений або, відповідно, площинно передаватися на основу U. Відповідно між ребрами 6 виконані утримуючі поверхні 9 для утримання з'єднувальних засобів 15. Полиці 7 орієнтовані так, що виступаюча частина букви L вказує від утримуючого з'єднувального засобу 15. Таким чином стає можливим безперешкодне всування з'єднувального засобу в подовжньому напрямку L або з нижньої сторони між двома утримуючими поверхнями 9. Підгін утримуючих поверхонь 9 і з'єднувальних засобів 15 виконано так, що з'єднання здійснення з силовим і з геометричним замиканням. Крім того, з'єднувальні засоби 15 рознімно закріплені щонайменше на одному утримуючому пристрої 2. К тому ж на фіг. 1 показано, що профільна планка 1 разом із з'єднувальними засобами 15 з нижньої сторони утворює кінцеву поверхню, що проходить урівень. Таким чином всі зусилля і моменти, що діють на профільну планку 1, можуть передаватися на з'єднувальний засіб 15, відповідно, на прилягаючу профільну планку. Крім того, завдяки закінченню урівень запобігається перекидання профільної планки навколо утримуючого пристрою 2. Повернуте до підлогового покриття ребро 6 може продовжуватися з нижньої сторони підлогового покриття 10 на основі U (як зображено). З'єднувальні засоби 15 зображені в перерізі і у вертикальному і горизонтальному напрямку мають ідентичні розміри (х, у), при цьому один з'єднувальний засіб 15 розташований горизонтально, а інший вертикально. Завдяки ідентичним розмірам можна міняти два засоби місцями. Це забезпечує низьку вартість продукції, оскільки можливе застосування одного і того ж з'єднувального засобу 15. З'єднувальні засоби 15 переважно виготовлені з ебоніту або полімерного матеріалу. Ебоніт при цьому має перевагу особливо хорошої здатності гасіння вібрацій і шуму всередині системи підлогового профілю. У порожнину, утворену ребрами 6 і полицями 7, можуть також вводитися з'єднувальні засоби, такі як, наприклад, кутовий з'єднувач або тому подібні, однак вони повинні всуватися збоку в подовжньому напрямку L. При такому методі з'єднання всунуті з'єднувальні засоби можуть бути закріплені на профільній планці 1 клеєм, і/або заклепками і/або гвинтами. У лівому прикладі здійснення утримуючого пристрою 2 із з'єднувальним засобом 15, показано, як в порівнянні з правим прикладом здійснення зазор між верхньою кромкою з'єднувального засобу 15 і верхньою стороною профільної планки 1 може бути закритий (замкнутий). Закривання зазору досягається за рахунок того, що утримуючий пристрій 2 має форму, яка точно підібрана під форму з'єднувального засобу. Таким чином опосередковано через з'єднувальний засіб 15 від однієї профільної планки до іншої можуть передаватися вищі зусилля і більшої величини моменти. На фіг. 1B показаний вигляд перерізу профільної планки 1 у варіанті здійснення у вигляді кутового профілю. Додатково до ознак, що містяться на фіг. 1A, цей варіант здійснення включає 5 UA 107934 C2 5 10 15 20 25 30 35 40 45 50 55 60 в себе кутовий з'єднувач 19, який проходить між ребрами 6 і введений над полицями 7. Кутовий з'єднувач 19 переважно виготовлений з алюмінію і забезпечений розташованими через рівні відстані отвори з різзю, в які вкручені гвинти 20, що служать кріпильними засобами. Крім того, на профільній планці 1 як засіб, який забезпечує рівну опорну поверхню для гвинта 20, виконано потовщення 21, що проходить в подовжньому напрямку. Без потовщення 21 гвинт 20 при приляганні до скосу рампової профільної планки 1 перекосився б. У кутових профілів кутові з'єднувачі 19 вводяться на заводі-виготовлювачі і можуть, як і з'єднувачі 15, частково виступати за обрізні кромки і таким чином посилювати позитивну дію з'єднувачів 15. Гвинти 20 проходять вертикально по суті по всій висоті профільної планки. При затягненні гвинтів 20 кутовий з'єднувач 19 спирається на полиці 7 і забезпечує можливість прилягання обрізних кромок одна до одної урівень. На фіг. 2 показаний вигляд знизу профільної планки 1, зображеної на фіг. 1, при цьому профільна планка 1 забезпечена двома утримуючими пристроями 2, кожним з яких утримується одна перша окрема ділянка 4 з'єднувального засобу, при цьому друга окрема ділянка 14 з'єднувального засобу 15 виступає за крайову область 5 профільної планки 1 в подовжньому напрямку L для з'єднання з іншою профільною планкою (не показана). Два з'єднувальні засоби 15 мають ідентичну форму, тобто довжину, висоту і ширину, однак орієнтовані різним чином, а саме, один з'єднувальний засіб 15 розташований вертикально, а другий горизонтально. Крім того, два цих з'єднувальних засоби введені на різну довжину всередину профільної планки 1 або, відповідно, всередину рампового профілю. Положення двох засобів 15 в подовжньому напрямку може змінюватися шляхом виймання і вставляння вручну. Як показано також на фіг. 2, перша окрема ділянка 4 з'єднувального засобу 15 утворюється утримуючим пристроєм 2, що складається з ребер 6, і представляє утримуючі поверхні 9 для утримання з'єднувального засобу 15. Утримуючий пристрій 2 утворює своїми ребрами 6 канал, який проходить в подовжньому напрямку профільної планки 1 від крайової області 5 до іншої крайової області (не зображена). Відповідно з'єднувальний засіб 15 охоплюється утримуючим пристроєм 2 з силовим і з геометричним замиканням. Для досягнення силового і геометричного замикання з'єднувальний засіб 15 в подовжньому напрямку від крайової ділянки 5 всувається в утримуючий пристрій 2, або ж вдавлюється з нижньої сторони. Також зображене підлогове покриття 10, що знаходиться в зачепленні між двома сторонами рампового профілю. На фіг. 3 показані по суті ознаки, зображені на фіг. 1, однак без з'єднувального засобу 15 і без підлогового покриття 10. Замість цього, замість утримуючих поверхонь 9 виконане профілювання 11. Профілювання 11 має свого роду растр і виконане тільки на правому утримуючому пристрої 2. Таке профілювання може бути передбачене і на другому утримуючому пристрої. У зображеному варіанті здійснення растр проходить від основи U по всій довжині, відповідно, висоті ребра 6 і полиці 7. Таке виконання не є обов'язково необхідним, растр може також припинятися на відстані від кінця і/або від початку ребра 6 і/або полиці, так щоб, наприклад, растр знаходився тільки на положенні середньої висоти. На фіг. 4 зображені два варіанти здійснення з'єднувальних засобів 15, які мають ідентичну висоту і ширину (X1=X2), однак різну товщину (Y1, Y2). За рахунок форми прямокутного паралелепіпеда можлива проста інсталяція між з'єднувальним засобом 15 і утримуючим пристроєм 2, без виникнення сумнівів в тому, де потрібно монтувати який з'єднувальний засіб 15. Таким чином, піки напружень при передачі зусиль по великій площі зменшуються, при цьому фрикційна зчеплюваність між з'єднувальним засобом 15, профільною планкою 1 і можливо введеним між ними клеючим засобом може бути збільшена до максимуму. Так, у варіанті А показано як з'єднувальний засіб 15 з рівною, гладкою поверхнею, так і з'єднувальний засіб, забезпечений профілюванням 11. Таким чином, силове і геометричне замикання через профілювання 11 на з'єднувальному засобі 15 і профільній планці 1 забезпечується ще краще, оскільки тепер профільна планка 1 може входити в зачеплення в профілювання 11 з'єднувального засобу. Крім того, всі з'єднувальні засоби 15 розташовані на відносно більшій стороні прямокутного паралелепіпеда і забезпечені виїмками 13 різної форми для прийому клеючих засобів. Це приховує в собі перевагу того, що клеючий засіб (не зображено) може розташовуватися у виїмках, і з'єднувальний засіб 15 може склеюватися з утримуючим пристроєм 2. Таким чином може бути забезпечений правильний незмінний попередній монтаж з'єднувальних засобів всередині утримуючого пристрою на заводі-виготовлювачі, а також запобігання неправильній інсталяції з'єднувального засобу 15 в профільній планці 1, відповідно, в утримуючому пристрої 6 UA 107934 C2 5 10 15 20 25 30 35 40 45 50 55 2. Крім того, при цьому можливе зменшення виробничих витрат і разом з тим вартості продукції, оскільки допуски на виготовлення для з'єднання такого роду менші. Виїмки 13 служать також як простір для розширення матеріалу, якщо з'єднувальні засоби 15 пружно деформуються. У іншому переважному варіанті здійснення по варіанту В з'єднувальний засіб 15 із зовнішньої сторони забезпечено плівковим клеєм. Завдяки плівковому клею при інсталяції з'єднувального засобу 15 з фіксуючим пристроєм 2 профільної планки 1 запобігається додаткове маніпулювання клеючими засобами, при цьому досягається той же ефект, що і за допомогою клеючих засобів. На фіг. 4, варіант В, зображене також місце 18 заданого руйнування. З його допомогою з'єднувальний елемент 15 простим способом може скорочуватися по довжині. Замість зображених круглих виїмок 13 можливі як точені прямокутні виїмки, так і овальні з різними орієнтаціями на з'єднувальному засобі. У варіанті А показані різні розміри круглих виїмок 13. Всі названі варіанти форм створюють різні контактні поверхні з профільною планкою і вимагають різної кількості клеючих засобів. Розмір виїмок 13 залежить від розміру профільних планок і з'єднувальних засобів. На фіг. 5 показані по суті ознаки, зображені на фіг. 2, з тією різницею, що на верхньому з'єднувальному засобі 15 (варіант здійснення А) на введеному в профільну планку 1 кінці виконаний утримуючий пристрій 8 у вигляді ластівчиного хвоста і утворені утримуючі поверхні 9 для утримання з'єднувального засобу 15. Варіант здійснення утримуючого пристрою 2 такої конфігурації призначений для того, щоб надійно забезпечувалося зачеплення з силовим і геометричним замиканням або, відповідно, утримання між з'єднувальним засобом 15 і профільною планкою 1. Як показано у варіанті здійснення В згідно фіг. 5, передбачений упор 12, який обмежує можливість переміщення для з'єднувального засобу 15 в подовжньому напрямку L всередині утримуючого пристрою 2. У зображеному варіанті здійснення упор 12 виконаний у вигляді з'єднувальної ланки між ребром 6 і полицею 7. При цьому з'єднувальна ланка виконана так, що вона утворює суцільну стінку від основи до верхньої сторони. Але як альтернативний варіант здійснення може також застосовуватися виконаний у вигляді ребра або, відповідно, виступ, що вдається в утримуючий пристрій 2, який не повністю проходить від верхньої сторони до основи або від ребра 6 до полиці 7. Перевагою упора, обмежуючого в подовжньому напрямку, є не тільки задавання оптимальної довжини всередині профільної планки з метою передачі зусиль і моментів на прилягаючу профільну планку, але і перевага запобігання неправильній інсталяції з'єднувального засобу всередині утримуючого пристрою. На фіг. 6 показаний, аналогічно фіг. 2, вигляд знизу профільної планки 1, при цьому профільна планка 1 забезпечена двома утримуючими пристроями 2. При цьому відповідно перша окрема ділянка 4 з'єднувального засобу 15 зафіксована в профільній планці 1, а друга часткова ділянка 14 з'єднувального засобу 15 виступає за крайову область 5 в подовжньому напрямку L. Два з'єднувальні засоби 15 мають ідентичну форму, при цьому два ці з'єднувальні засоби розташовані всередині профільної планки 1 або, відповідно, всередині рампоподібного профілю на різній відстані. Профільна планка 1 у варіанті здійснення А забезпечена виїмками, які служать для вміщення клеючого засобу (не зображено). Таким чином з'єднувальний засіб 15 може склеюватися з утримуючим пристроєм 2 і створюватися силове замикання між з'єднувальним засобом 15 і профільною планкою 1. Варіант здійснення В виконаний аналогічно варіанту здійснення А, однак тут з'єднувальний засіб 15 також забезпечений виїмками для прийому клеючих засобів. Виїмки 13 з'єднувального засобу 15 розташовані зі зміщенням відносно виїмок в профільній планці. Таким чином, для клеючого засобу створюється з'єднувальний канал між двома виїмками, при цьому додаткова частина утримуючої поверхні 9 вступає в контакт з клеючим засобом. У результаті необхідно тільки однократне нанесення клеючого засобу в декілька виїмок, щоб з'єднати їх одна з одною і з утримуючими поверхнями. Крім того, завдяки такому розташуванню клеючого засобу не тільки підвищуються контактні зусилля між відкриваючими засобами і профільною планкою, але і в затверділому стані утворюється фіксуючий гачок. Крім того, ці виїмки служать для оптичного контролю положення правильного установлення в подовжньому напрямку L з'єднувальних засобів 15 всередині профільної планки 1. Тоді упор 12 відповідно до фіг. 5, варіант здійснення В, не потрібен. 7 UA 107934 C2 5 10 15 20 25 30 Здійснення винаходу не обмежується вказаними вище прикладами здійснення. Більше того, можливо деяка кількість варіантів, в яких використовується зображене вирішення, навіть при принципово інакше виконаних варіантах здійснення. Так, наприклад, можливо, щоб з'єднувальні засоби утримувалися в утримуючому пристрої профільної планки за допомогою утримуючого пристрою у вигляді ластівчиного хвоста і плівкового клею і клеючих засобів. Можлива також комбінація профілювання з одного боку з'єднувального засобу і гладкої поверхні з іншого боку. Перелік посилальних позицій 1 Профільна планка 2 Утримуючий пристрій 3 Опора 4 Перша окрема ділянка 5 Крайова область 6 Ребро 7 Полиця 8 Утримуючий пристрій у вигляді ластівчиного хвоста 9 Утримуючі поверхні 10 Підлогове покриття 11 Профілювання 12 Упор 13 Виїмка 14 Друга окрема ділянка 15 З'єднувальний засіб 16 Плівковий клей 17 Шов 18 Місце заданого руйнування 19 Кутовий з'єднувач 20 Кріпильний засіб 21 Засіб (потовщення) L Подовжній напрямок U Основа ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 1. Система підлогового профілю, зокрема для фіксації підлогових покриттів (10), що включає в себе щонайменше одну рампоподібну профільну планку (1), яка має щонайменше один утримуючий пристрій (2), за допомогою якого утримується перша окрема ділянка (4) з'єднувального засобу (15), при цьому друга окрема ділянка (14) з'єднувального засобу (15) виступає за крайову область (5) профільної планки (1) в подовжньому напрямку (L) для з'єднання з іншою профільною планкою (1), причому передбачено два утримуючі пристрої (2), що проходять вздовж профільної планки (1), кожен з яких утримує один з'єднувальний засіб (15), причому з'єднувальні засоби (15) мають ідентичну форму, виконані кожний у вигляді прямокутного паралелепіпеда і розташовані всередині рампоподібної профільної планки (1), і при цьому перший з'єднувальний засіб (15) розташований вертикально, а другий горизонтально, і при цьому з'єднувальні засоби проходять в одному і тому ж напрямку. 2. Система підлогового профілю за п. 1, яка відрізняється тим, що включає в себе кутовий профіль, який забезпечений кутовим з'єднувачем (19), причому кутовий з'єднувач (19) з'єднує щонайменше дві профільні планки (1) з геометричним замиканням під заданим кутом. 3. Система підлогового профілю за п. 1 або 2, яка відрізняється тим, що згаданий щонайменше один утримуючий пристрій (2) утворений з ребер (6) і/або полиць (7) і/або утримуючого пристрою (8) у вигляді ластівчина хвоста і надає утримуючі поверхні (9) для утримання згаданого щонайменше одного з'єднувального засобу (15). 4. Система підлогового профілю за одним з пп. 1-3, яка відрізняється тим, що згаданий щонайменше один утримуючий пристрій (2) охоплює згаданий щонайменше один з'єднувальний засіб (15) з силовим і геометричним замиканням. 5. Система підлогового профілю за одним з пп. 1-4, яка відрізняється тим, що згаданий щонайменше один з'єднувальний засіб (15) може рознімно кріпитися на згаданому щонайменше одному утримуючому пристрої (2). 6. Система підлогового профілю за одним з пп. 1-5, яка відрізняється тим, що згаданий щонайменше один утримуючий пристрій (2) забезпечений щонайменше одним профілюванням 8 UA 107934 C2 5 10 15 20 (11) і згаданий щонайменше один з'єднувальний засіб (15) виконаний так, щоб входити в зачеплення в це профілювання (11). 7. Система підлогового профілю за одним з пп. 1-6, яка відрізняється тим, що профільна планка (1) разом із згаданим щонайменше одним з'єднувальним засобом (15) з нижньої сторони утворює кінцеву поверхню, що проходить урівень. 8. Система підлогового профілю за одним з пп. 1-7, яка відрізняється тим, що згаданий щонайменше один утримуючий пристрій (2) для згаданого щонайменше одного з'єднувального засобу (15) забезпечений упором (12), що обмежує можливість переміщення в подовжньому напрямку (L). 9. Система підлогового профілю за одним з пп. 1-4, 6-8, яка відрізняється тим, що згаданий щонайменше один з'єднувальний засіб (15) склеєний із згаданим щонайменше одним утримуючим пристроєм (2). 10. Система підлогового профілю за одним з пп. 1-9, яка відрізняється тим, що з'єднувальний засіб (15) і/або профільна планка (1), і/або утримуючий пристрій (2) має щонайменше одну виїмку (13) для прийому клеючих засобів. 11. Система підлогового профілю за п. 10, яка відрізняється тим, що згаданий щонайменше один з'єднувальний елемент виконаний в формі прямокутного паралелепіпеда і виїмка (13) на відносно більшій стороні прямокутного паралелепіпеда знаходиться в контакті з утримуючим пристроєм (2). 12. Система підлогового профілю за одним з пп. 1-4, 6-9, яка відрізняється тим, що з'єднувальний засіб (15) із зовнішньої сторони забезпечений плівковим клеєм (14). 13. Система підлогового профілю за одним з пп. 1-12, яка відрізняється тим, що з'єднувальний засіб (15) виготовлений з полімерного матеріалу або ебоніту. 9 UA 107934 C2 10 UA 107934 C2 11 UA 107934 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
