Несучий каркас теплоізоляційної панелі

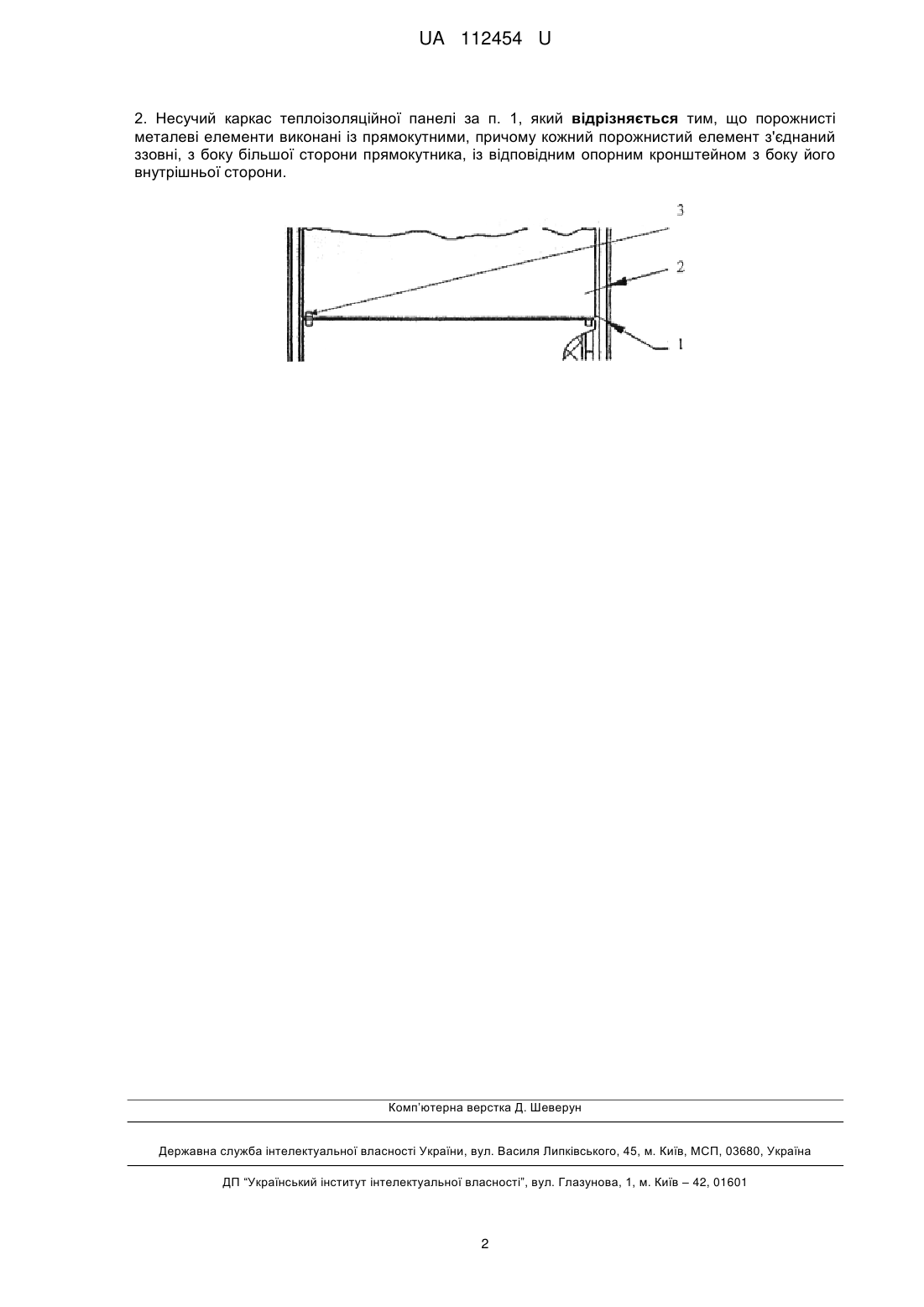

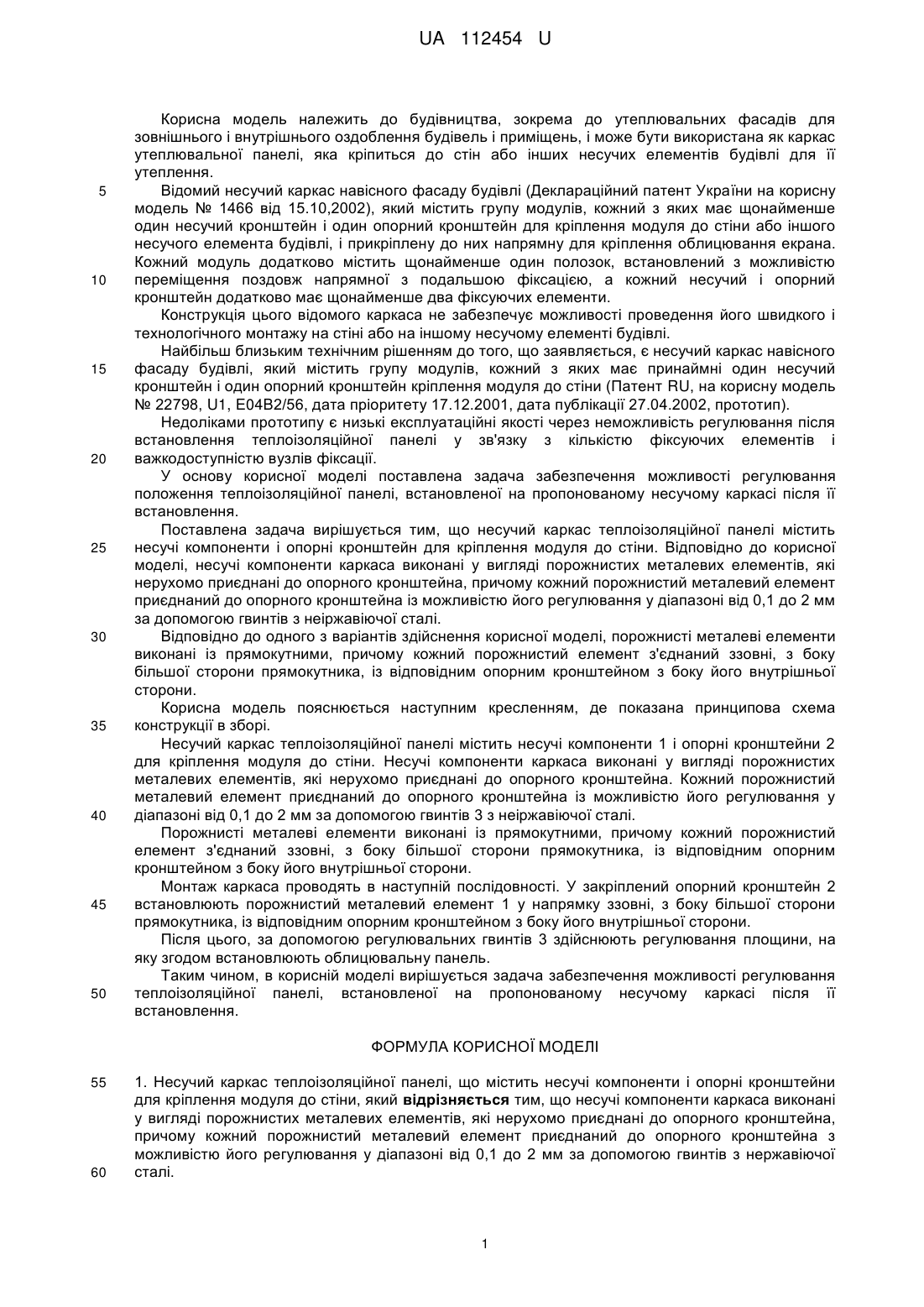

Реферат: UA 112454 U UA 112454 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до будівництва, зокрема до утеплювальних фасадів для зовнішнього і внутрішнього оздоблення будівель і приміщень, і може бути використана як каркас утеплювальної панелі, яка кріпиться до стін або інших несучих елементів будівлі для її утеплення. Відомий несучий каркас навісного фасаду будівлі (Деклараційний патент України на корисну модель № 1466 від 15.10,2002), який містить групу модулів, кожний з яких має щонайменше один несучий кронштейн і один опорний кронштейн для кріплення модуля до стіни або іншого несучого елемента будівлі, і прикріплену до них напрямну для кріплення облицювання екрана. Кожний модуль додатково містить щонайменше один полозок, встановлений з можливістю переміщення поздовж напрямної з подальшою фіксацією, а кожний несучий і опорний кронштейн додатково має щонайменше два фіксуючих елементи. Конструкція цього відомого каркаса не забезпечує можливості проведення його швидкого і технологічного монтажу на стіні або на іншому несучому елементі будівлі. Найбільш близьким технічним рішенням до того, що заявляється, є несучий каркас навісного фасаду будівлі, який містить групу модулів, кожний з яких має принаймні один несучий кронштейн і один опорний кронштейн кріплення модуля до стіни (Патент RU, на корисну модель № 22798, U1, E04B2/56, дата пріоритету 17.12.2001, дата публікації 27.04.2002, прототип). Недоліками прототипу є низькі експлуатаційні якості через неможливість регулювання після встановлення теплоізоляційної панелі у зв'язку з кількістю фіксуючих елементів і важкодоступністю вузлів фіксації. У основу корисної моделі поставлена задача забезпечення можливості регулювання положення теплоізоляційної панелі, встановленої на пропонованому несучому каркасі після її встановлення. Поставлена задача вирішується тим, що несучий каркас теплоізоляційної панелі містить несучі компоненти і опорні кронштейн для кріплення модуля до стіни. Відповідно до корисної моделі, несучі компоненти каркаса виконані у вигляді порожнистих металевих елементів, які нерухомо приєднані до опорного кронштейна, причому кожний порожнистий металевий елемент приєднаний до опорного кронштейна із можливістю його регулювання у діапазоні від 0,1 до 2 мм за допомогою гвинтів з неіржавіючої сталі. Відповідно до одного з варіантів здійснення корисної моделі, порожнисті металеві елементи виконані із прямокутними, причому кожний порожнистий елемент з'єднаний ззовні, з боку більшої сторони прямокутника, із відповідним опорним кронштейном з боку його внутрішньої сторони. Корисна модель пояснюється наступним кресленням, де показана принципова схема конструкції в зборі. Несучий каркас теплоізоляційної панелі містить несучі компоненти 1 і опорні кронштейни 2 для кріплення модуля до стіни. Несучі компоненти каркаса виконані у вигляді порожнистих металевих елементів, які нерухомо приєднані до опорного кронштейна. Кожний порожнистий металевий елемент приєднаний до опорного кронштейна із можливістю його регулювання у діапазоні від 0,1 до 2 мм за допомогою гвинтів 3 з неіржавіючої сталі. Порожнисті металеві елементи виконані із прямокутними, причому кожний порожнистий елемент з'єднаний ззовні, з боку більшої сторони прямокутника, із відповідним опорним кронштейном з боку його внутрішньої сторони. Монтаж каркаса проводять в наступній послідовності. У закріплений опорний кронштейн 2 встановлюють порожнистий металевий елемент 1 у напрямку ззовні, з боку більшої сторони прямокутника, із відповідним опорним кронштейном з боку його внутрішньої сторони. Після цього, за допомогою регулювальних гвинтів 3 здійснюють регулювання площини, на яку згодом встановлюють облицювальну панель. Таким чином, в корисній моделі вирішується задача забезпечення можливості регулювання теплоізоляційної панелі, встановленої на пропонованому несучому каркасі після її встановлення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Несучий каркас теплоізоляційної панелі, що містить несучі компоненти і опорні кронштейни для кріплення модуля до стіни, який відрізняється тим, що несучі компоненти каркаса виконані у вигляді порожнистих металевих елементів, які нерухомо приєднані до опорного кронштейна, причому кожний порожнистий металевий елемент приєднаний до опорного кронштейна з можливістю його регулювання у діапазоні від 0,1 до 2 мм за допомогою гвинтів з нержавіючої сталі. 1 UA 112454 U 2. Несучий каркас теплоізоляційної панелі за п. 1, який відрізняється тим, що порожнисті металеві елементи виконані із прямокутними, причому кожний порожнистий елемент з'єднаний ззовні, з боку більшої сторони прямокутника, із відповідним опорним кронштейном з боку його внутрішньої сторони. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
