Поліно тривалого горіння

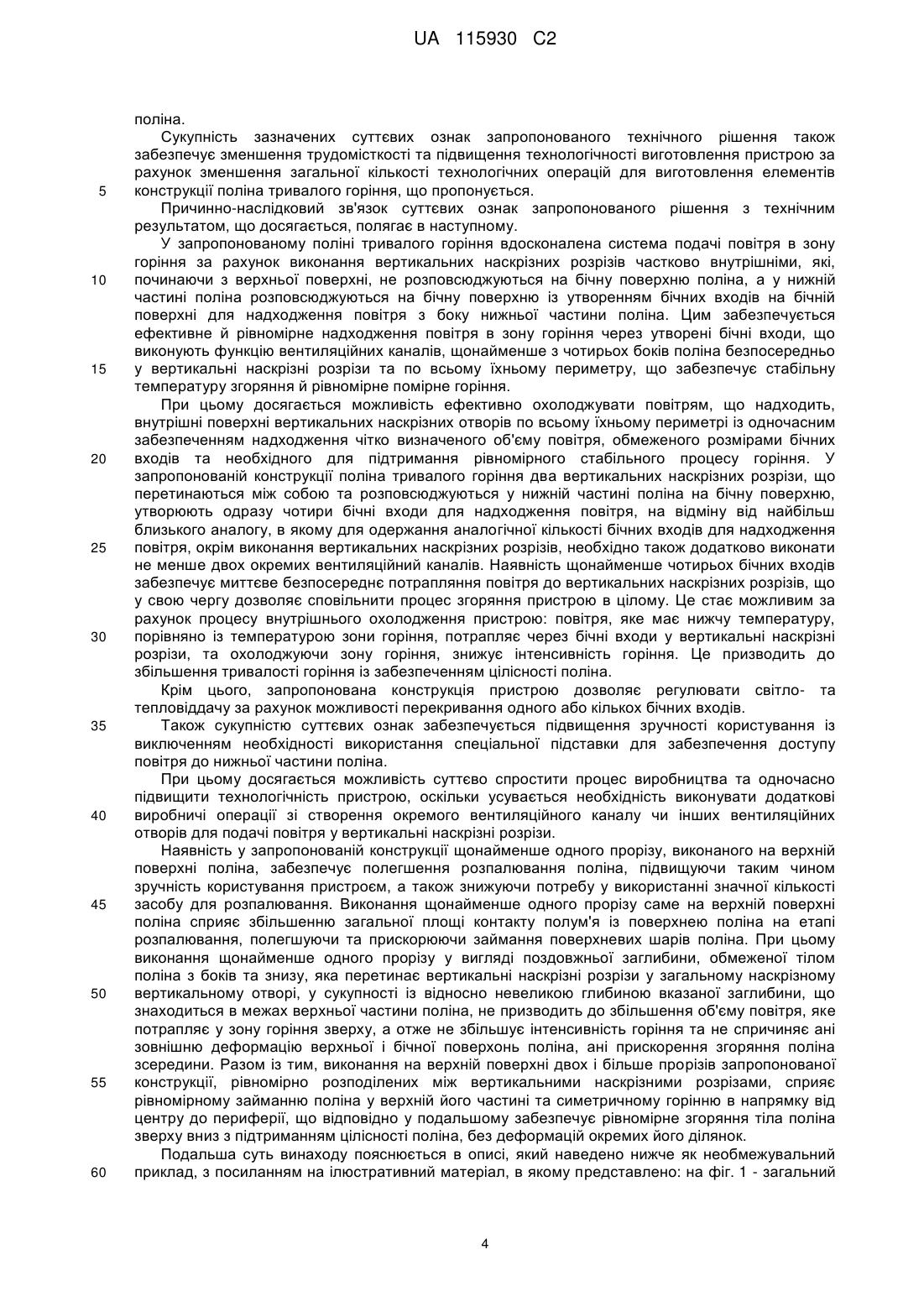

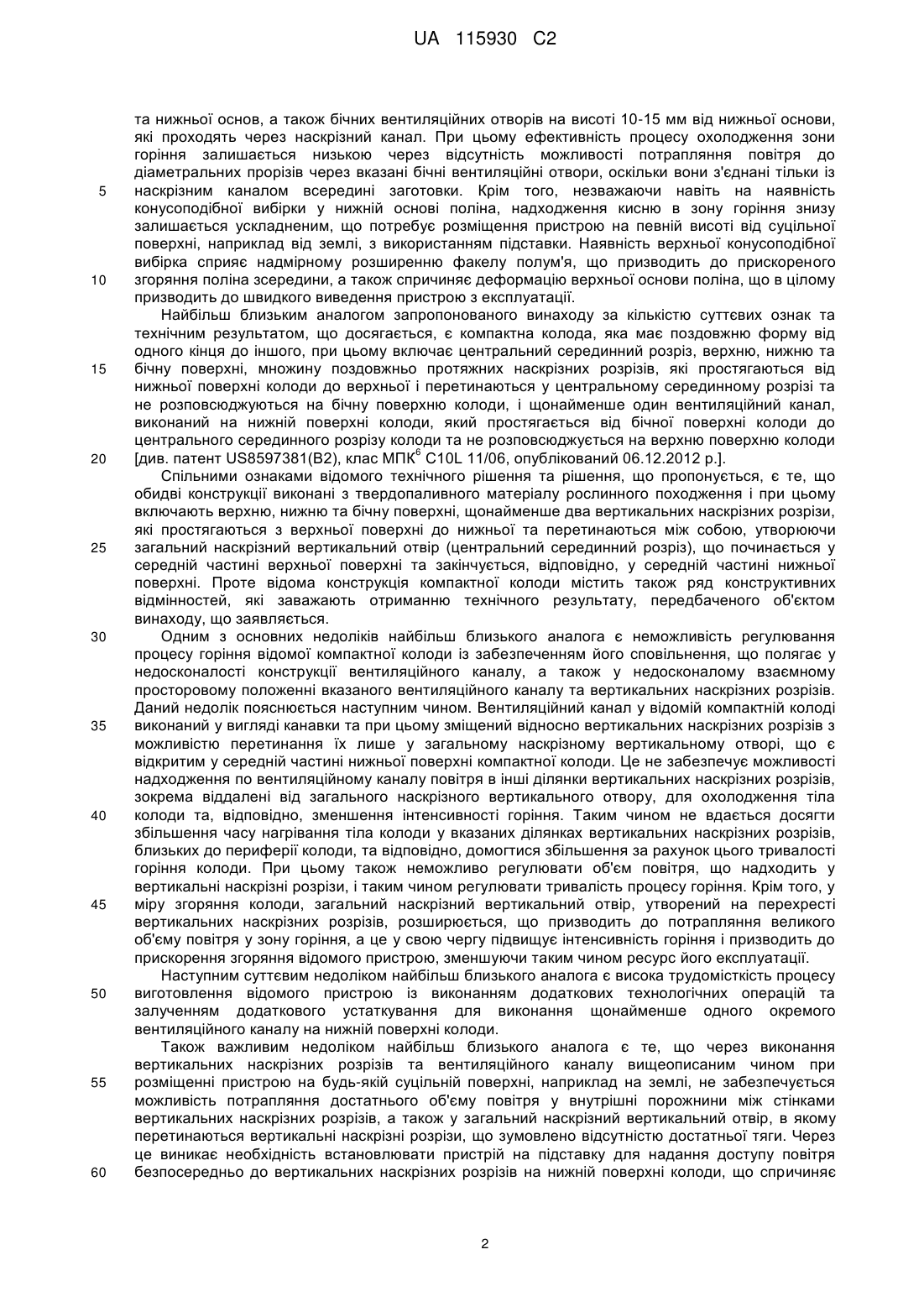

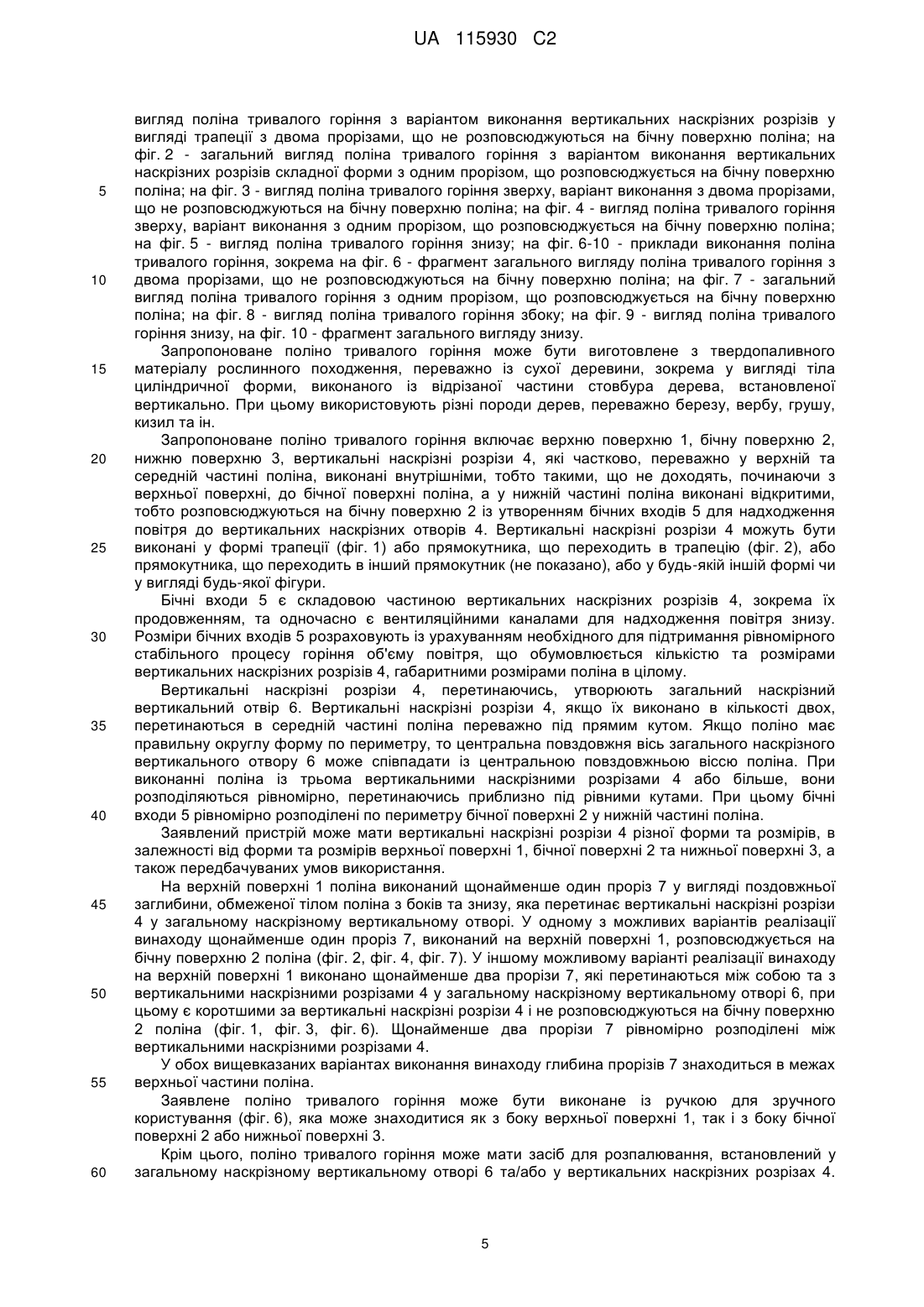

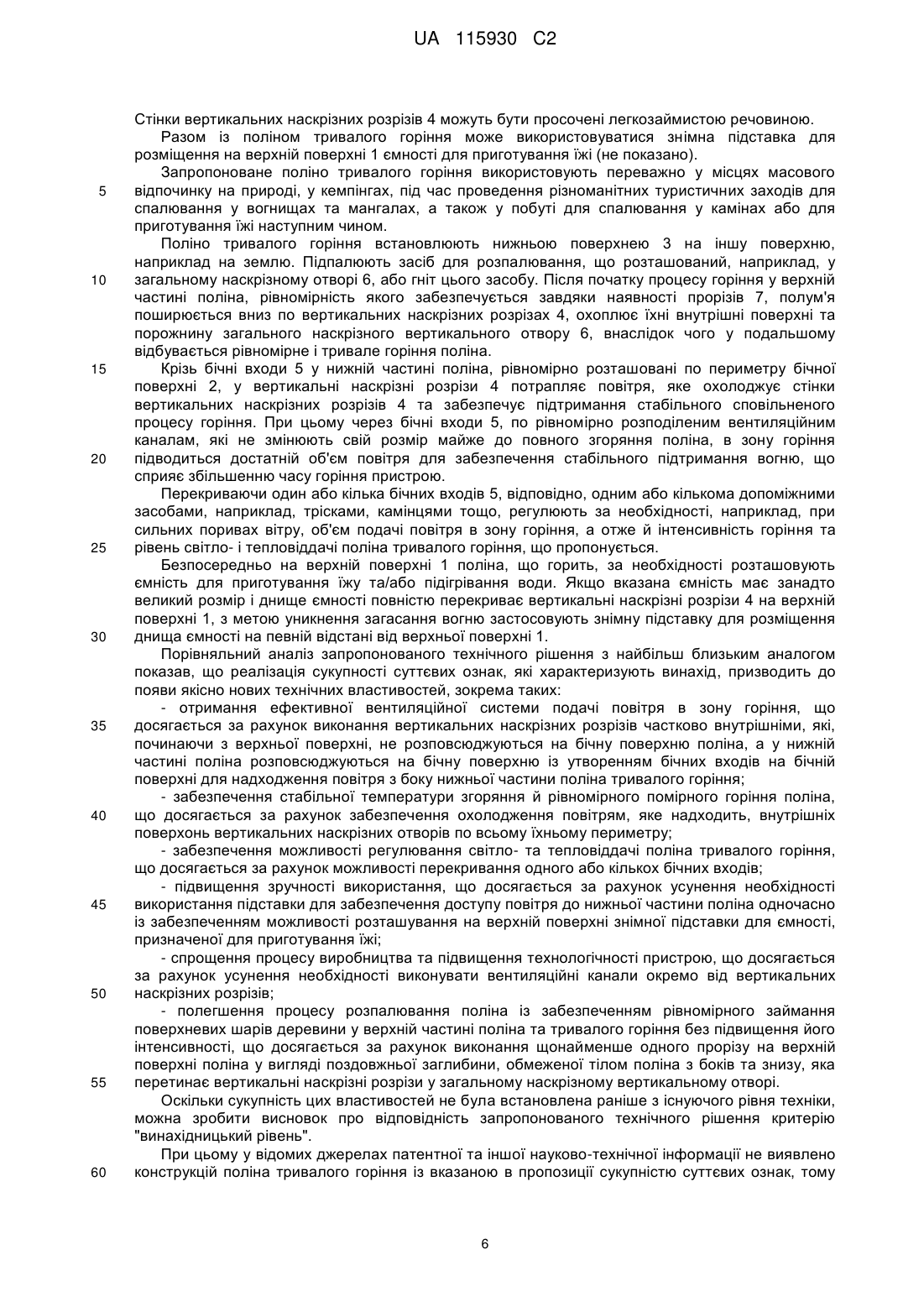

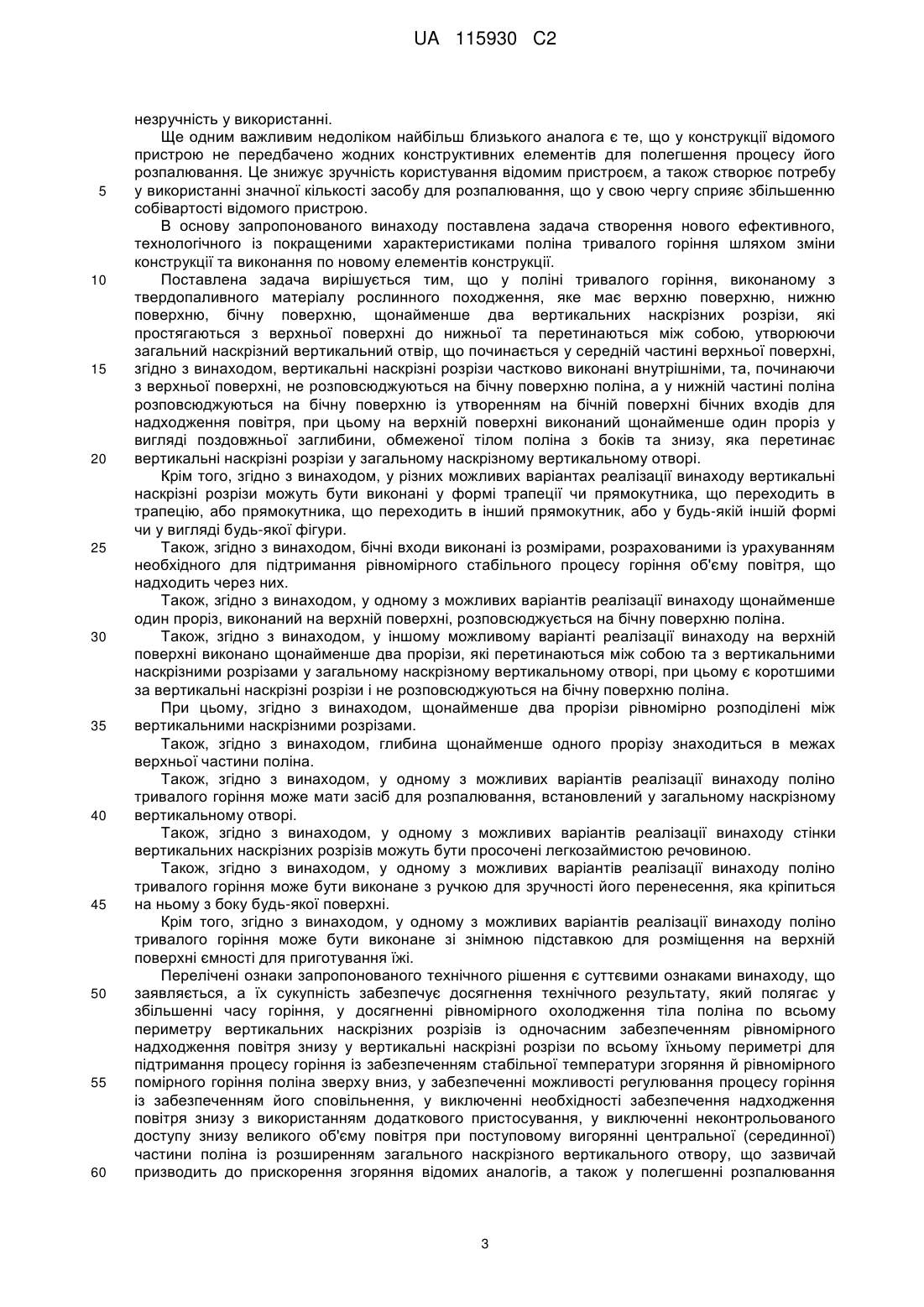

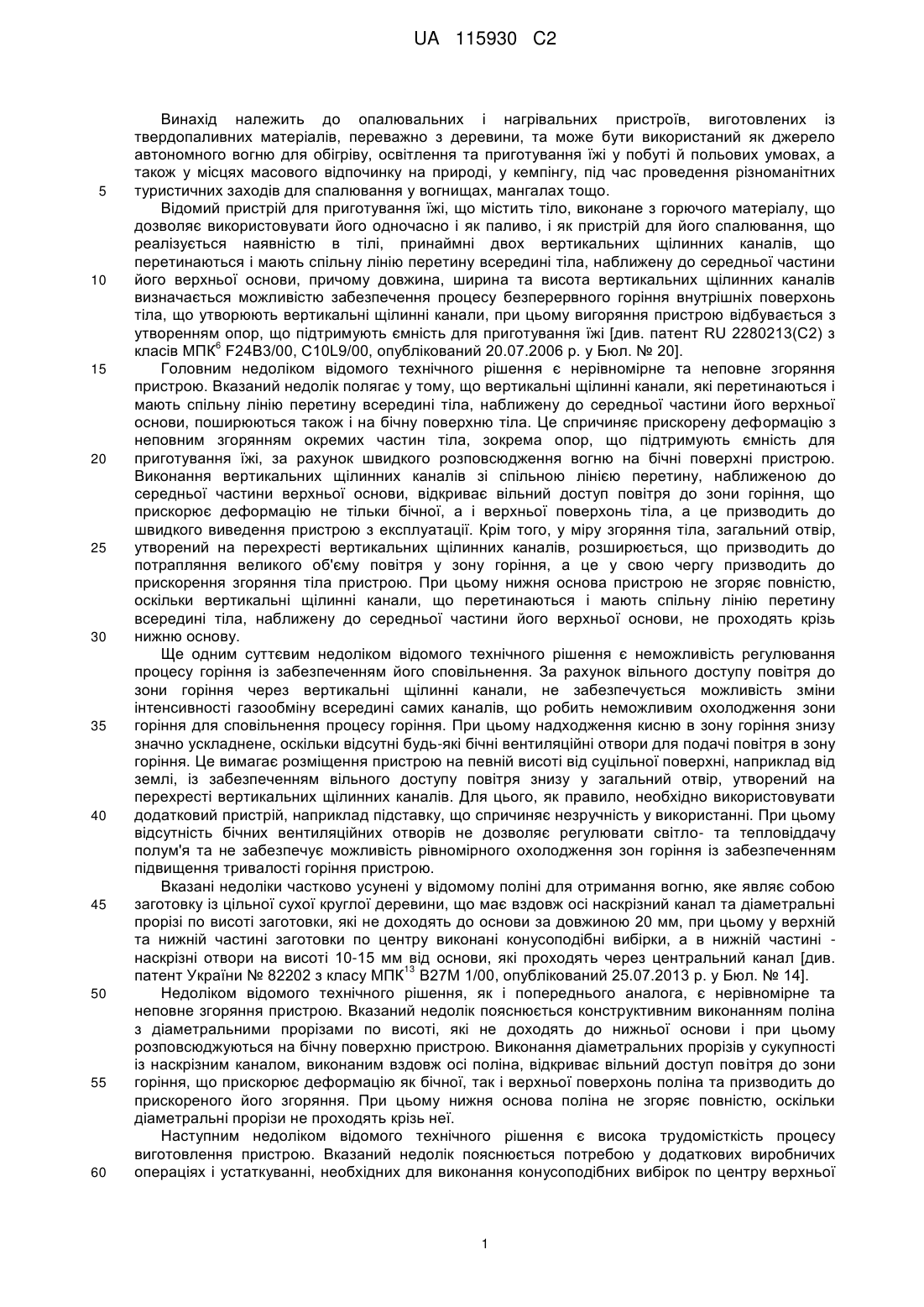

Реферат: Поліно тривалого горіння виконане з твердопаливного матеріалу рослинного походження. Має верхню поверхню, нижню поверхню, бічну поверхню та щонайменше два вертикальних наскрізних розрізи. Вертикальні наскрізні розрізи простягаються з верхньої поверхні до нижньої та перетинаються між собою, утворюючи загальний наскрізний вертикальний отвір, що починається у середній частині верхньої поверхні. При цьому вертикальні наскрізні розрізи частково виконані внутрішніми. Починаючи з верхньої поверхні, вертикальні наскрізні розрізи не розповсюджуються на бічну поверхню поліна. У нижній частині поліна вертикальні наскрізні розрізи розповсюджуються на бічну поверхню із утворенням на бічній поверхні бічних входів для надходження повітря. На верхній поверхні виконаний щонайменше один проріз. Проріз виконаний у вигляді поздовжньої заглибини, обмеженої тілом поліна з боків та знизу, яка перетинає вертикальні наскрізні розрізи у загальному наскрізному вертикальному отворі. Таке конструктивне рішення забезпечує збільшення часу горіння поліна та полегшення розпалювання поліна. UA 115930 C2 (12) UA 115930 C2 UA 115930 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до опалювальних і нагрівальних пристроїв, виготовлених із твердопаливних матеріалів, переважно з деревини, та може бути використаний як джерело автономного вогню для обігріву, освітлення та приготування їжі у побуті й польових умовах, а також у місцях масового відпочинку на природі, у кемпінгу, під час проведення різноманітних туристичних заходів для спалювання у вогнищах, мангалах тощо. Відомий пристрій для приготування їжі, що містить тіло, виконане з горючого матеріалу, що дозволяє використовувати його одночасно і як паливо, і як пристрій для його спалювання, що реалізується наявністю в тілі, принаймні двох вертикальних щілинних каналів, що перетинаються і мають спільну лінію перетину всередині тіла, наближену до середньої частини його верхньої основи, причому довжина, ширина та висота вертикальних щілинних каналів визначається можливістю забезпечення процесу безперервного горіння внутрішніх поверхонь тіла, що утворюють вертикальні щілинні канали, при цьому вигоряння пристрою відбувається з утворенням опор, що підтримують ємність для приготування їжі [див. патент RU 2280213(C2) з 6 класів МПК F24B3/00, C10L9/00, опублікований 20.07.2006 р. у Бюл. № 20]. Головним недоліком відомого технічного рішення є нерівномірне та неповне згоряння пристрою. Вказаний недолік полягає у тому, що вертикальні щілинні канали, які перетинаються і мають спільну лінію перетину всередині тіла, наближену до середньої частини його верхньої основи, поширюються також і на бічну поверхню тіла. Це спричиняє прискорену деформацію з неповним згорянням окремих частин тіла, зокрема опор, що підтримують ємність для приготування їжі, за рахунок швидкого розповсюдження вогню на бічні поверхні пристрою. Виконання вертикальних щілинних каналів зі спільною лінією перетину, наближеною до середньої частини верхньої основи, відкриває вільний доступ повітря до зони горіння, що прискорює деформацію не тільки бічної, а і верхньої поверхонь тіла, а це призводить до швидкого виведення пристрою з експлуатації. Крім того, у міру згоряння тіла, загальний отвір, утворений на перехресті вертикальних щілинних каналів, розширюється, що призводить до потрапляння великого об'єму повітря у зону горіння, а це у свою чергу призводить до прискорення згоряння тіла пристрою. При цьому нижня основа пристрою не згоряє повністю, оскільки вертикальні щілинні канали, що перетинаються і мають спільну лінію перетину всередині тіла, наближену до середньої частини його верхньої основи, не проходять крізь нижню основу. Ще одним суттєвим недоліком відомого технічного рішення є неможливість регулювання процесу горіння із забезпеченням його сповільнення. За рахунок вільного доступу повітря до зони горіння через вертикальні щілинні канали, не забезпечується можливість зміни інтенсивності газообміну всередині самих каналів, що робить неможливим охолодження зони горіння для сповільнення процесу горіння. При цьому надходження кисню в зону горіння знизу значно ускладнене, оскільки відсутні будь-які бічні вентиляційні отвори для подачі повітря в зону горіння. Це вимагає розміщення пристрою на певній висоті від суцільної поверхні, наприклад від землі, із забезпеченням вільного доступу повітря знизу у загальний отвір, утворений на перехресті вертикальних щілинних каналів. Для цього, як правило, необхідно використовувати додатковий пристрій, наприклад підставку, що спричиняє незручність у використанні. При цьому відсутність бічних вентиляційних отворів не дозволяє регулювати світло- та тепловіддачу полум'я та не забезпечує можливість рівномірного охолодження зон горіння із забезпеченням підвищення тривалості горіння пристрою. Вказані недоліки частково усунені у відомому поліні для отримання вогню, яке являє собою заготовку із цільної сухої круглої деревини, що має вздовж осі наскрізний канал та діаметральні прорізі по висоті заготовки, які не доходять до основи за довжиною 20 мм, при цьому у верхній та нижній частині заготовки по центру виконані конусоподібні вибірки, а в нижній частині наскрізні отвори на висоті 10-15 мм від основи, які проходять через центральний канал [див. 13 патент України № 82202 з класу МПК B27M 1/00, опублікований 25.07.2013 р. у Бюл. № 14]. Недоліком відомого технічного рішення, як і попереднього аналога, є нерівномірне та неповне згоряння пристрою. Вказаний недолік пояснюється конструктивним виконанням поліна з діаметральними прорізами по висоті, які не доходять до нижньої основи і при цьому розповсюджуються на бічну поверхню пристрою. Виконання діаметральних прорізів у сукупності із наскрізним каналом, виконаним вздовж осі поліна, відкриває вільний доступ повітря до зони горіння, що прискорює деформацію як бічної, так і верхньої поверхонь поліна та призводить до прискореного його згоряння. При цьому нижня основа поліна не згоряє повністю, оскільки діаметральні прорізи не проходять крізь неї. Наступним недоліком відомого технічного рішення є висока трудомісткість процесу виготовлення пристрою. Вказаний недолік пояснюється потребою у додаткових виробничих операціях і устаткуванні, необхідних для виконання конусоподібних вибірок по центру верхньої 1 UA 115930 C2 5 10 15 20 25 30 35 40 45 50 55 60 та нижньої основ, а також бічних вентиляційних отворів на висоті 10-15 мм від нижньої основи, які проходять через наскрізний канал. При цьому ефективність процесу охолодження зони горіння залишається низькою через відсутність можливості потрапляння повітря до діаметральних прорізів через вказані бічні вентиляційні отвори, оскільки вони з'єднані тільки із наскрізним каналом всередині заготовки. Крім того, незважаючи навіть на наявність конусоподібної вибірки у нижній основі поліна, надходження кисню в зону горіння знизу залишається ускладненим, що потребує розміщення пристрою на певній висоті від суцільної поверхні, наприклад від землі, з використанням підставки. Наявність верхньої конусоподібної вибірка сприяє надмірному розширенню факелу полум'я, що призводить до прискореного згоряння поліна зсередини, а також спричиняє деформацію верхньої основи поліна, що в цілому призводить до швидкого виведення пристрою з експлуатації. Найбільш близьким аналогом запропонованого винаходу за кількістю суттєвих ознак та технічним результатом, що досягається, є компактна колода, яка має поздовжню форму від одного кінця до іншого, при цьому включає центральний серединний розріз, верхню, нижню та бічну поверхні, множину поздовжньо протяжних наскрізних розрізів, які простягаються від нижньої поверхні колоди до верхньої і перетинаються у центральному серединному розрізі та не розповсюджуються на бічну поверхню колоди, і щонайменше один вентиляційний канал, виконаний на нижній поверхні колоди, який простягається від бічної поверхні колоди до центрального серединного розрізу колоди та не розповсюджується на верхню поверхню колоди 6 [див. патент US8597381(B2), клас МПК C10L 11/06, опублікований 06.12.2012 р.]. Спільними ознаками відомого технічного рішення та рішення, що пропонується, є те, що обидві конструкції виконані з твердопаливного матеріалу рослинного походження і при цьому включають верхню, нижню та бічну поверхні, щонайменше два вертикальних наскрізних розрізи, які простягаються з верхньої поверхні до нижньої та перетинаються між собою, утворюючи загальний наскрізний вертикальний отвір (центральний серединний розріз), що починається у середній частині верхньої поверхні та закінчується, відповідно, у середній частині нижньої поверхні. Проте відома конструкція компактної колоди містить також ряд конструктивних відмінностей, які заважають отриманню технічного результату, передбаченого об'єктом винаходу, що заявляється. Одним з основних недоліків найбільш близького аналога є неможливість регулювання процесу горіння відомої компактної колоди із забезпеченням його сповільнення, що полягає у недосконалості конструкції вентиляційного каналу, а також у недосконалому взаємному просторовому положенні вказаного вентиляційного каналу та вертикальних наскрізних розрізів. Даний недолік пояснюється наступним чином. Вентиляційний канал у відомій компактній колоді виконаний у вигляді канавки та при цьому зміщений відносно вертикальних наскрізних розрізів з можливістю перетинання їх лише у загальному наскрізному вертикальному отворі, що є відкритим у середній частині нижньої поверхні компактної колоди. Це не забезпечує можливості надходження по вентиляційному каналу повітря в інші ділянки вертикальних наскрізних розрізів, зокрема віддалені від загального наскрізного вертикального отвору, для охолодження тіла колоди та, відповідно, зменшення інтенсивності горіння. Таким чином не вдається досягти збільшення часу нагрівання тіла колоди у вказаних ділянках вертикальних наскрізних розрізів, близьких до периферії колоди, та відповідно, домогтися збільшення за рахунок цього тривалості горіння колоди. При цьому також неможливо регулювати об'єм повітря, що надходить у вертикальні наскрізні розрізи, і таким чином регулювати тривалість процесу горіння. Крім того, у міру згоряння колоди, загальний наскрізний вертикальний отвір, утворений на перехресті вертикальних наскрізних розрізів, розширюється, що призводить до потрапляння великого об'єму повітря у зону горіння, а це у свою чергу підвищує інтенсивність горіння і призводить до прискорення згоряння відомого пристрою, зменшуючи таким чином ресурс його експлуатації. Наступним суттєвим недоліком найбільш близького аналога є висока трудомісткість процесу виготовлення відомого пристрою із виконанням додаткових технологічних операцій та залученням додаткового устаткування для виконання щонайменше одного окремого вентиляційного каналу на нижній поверхні колоди. Також важливим недоліком найбільш близького аналога є те, що через виконання вертикальних наскрізних розрізів та вентиляційного каналу вищеописаним чином при розміщенні пристрою на будь-якій суцільній поверхні, наприклад на землі, не забезпечується можливість потрапляння достатнього об'єму повітря у внутрішні порожнини між стінками вертикальних наскрізних розрізів, а також у загальний наскрізний вертикальний отвір, в якому перетинаються вертикальні наскрізні розрізи, що зумовлено відсутністю достатньої тяги. Через це виникає необхідність встановлювати пристрій на підставку для надання доступу повітря безпосередньо до вертикальних наскрізних розрізів на нижній поверхні колоди, що спричиняє 2 UA 115930 C2 5 10 15 20 25 30 35 40 45 50 55 60 незручність у використанні. Ще одним важливим недоліком найбільш близького аналога є те, що у конструкції відомого пристрою не передбачено жодних конструктивних елементів для полегшення процесу його розпалювання. Це знижує зручність користування відомим пристроєм, а також створює потребу у використанні значної кількості засобу для розпалювання, що у свою чергу сприяє збільшенню собівартості відомого пристрою. В основу запропонованого винаходу поставлена задача створення нового ефективного, технологічного із покращеними характеристиками поліна тривалого горіння шляхом зміни конструкції та виконання по новому елементів конструкції. Поставлена задача вирішується тим, що у поліні тривалого горіння, виконаному з твердопаливного матеріалу рослинного походження, яке має верхню поверхню, нижню поверхню, бічну поверхню, щонайменше два вертикальних наскрізних розрізи, які простягаються з верхньої поверхні до нижньої та перетинаються між собою, утворюючи загальний наскрізний вертикальний отвір, що починається у середній частині верхньої поверхні, згідно з винаходом, вертикальні наскрізні розрізи частково виконані внутрішніми, та, починаючи з верхньої поверхні, не розповсюджуються на бічну поверхню поліна, а у нижній частині поліна розповсюджуються на бічну поверхню із утворенням на бічній поверхні бічних входів для надходження повітря, при цьому на верхній поверхні виконаний щонайменше один проріз у вигляді поздовжньої заглибини, обмеженої тілом поліна з боків та знизу, яка перетинає вертикальні наскрізні розрізи у загальному наскрізному вертикальному отворі. Крім того, згідно з винаходом, у різних можливих варіантах реалізації винаходу вертикальні наскрізні розрізи можуть бути виконані у формі трапеції чи прямокутника, що переходить в трапецію, або прямокутника, що переходить в інший прямокутник, або у будь-якій іншій формі чи у вигляді будь-якої фігури. Також, згідно з винаходом, бічні входи виконані із розмірами, розрахованими із урахуванням необхідного для підтримання рівномірного стабільного процесу горіння об'єму повітря, що надходить через них. Також, згідно з винаходом, у одному з можливих варіантів реалізації винаходу щонайменше один проріз, виконаний на верхній поверхні, розповсюджується на бічну поверхню поліна. Також, згідно з винаходом, у іншому можливому варіанті реалізації винаходу на верхній поверхні виконано щонайменше два прорізи, які перетинаються між собою та з вертикальними наскрізними розрізами у загальному наскрізному вертикальному отворі, при цьому є коротшими за вертикальні наскрізні розрізи і не розповсюджуються на бічну поверхню поліна. При цьому, згідно з винаходом, щонайменше два прорізи рівномірно розподілені між вертикальними наскрізними розрізами. Також, згідно з винаходом, глибина щонайменше одного прорізу знаходиться в межах верхньої частини поліна. Також, згідно з винаходом, у одному з можливих варіантів реалізації винаходу поліно тривалого горіння може мати засіб для розпалювання, встановлений у загальному наскрізному вертикальному отворі. Також, згідно з винаходом, у одному з можливих варіантів реалізації винаходу стінки вертикальних наскрізних розрізів можуть бути просочені легкозаймистою речовиною. Також, згідно з винаходом, у одному з можливих варіантів реалізації винаходу поліно тривалого горіння може бути виконане з ручкою для зручності його перенесення, яка кріпиться на ньому з боку будь-якої поверхні. Крім того, згідно з винаходом, у одному з можливих варіантів реалізації винаходу поліно тривалого горіння може бути виконане зі знімною підставкою для розміщення на верхній поверхні ємності для приготування їжі. Перелічені ознаки запропонованого технічного рішення є суттєвими ознаками винаходу, що заявляється, а їх сукупність забезпечує досягнення технічного результату, який полягає у збільшенні часу горіння, у досягненні рівномірного охолодження тіла поліна по всьому периметру вертикальних наскрізних розрізів із одночасним забезпеченням рівномірного надходження повітря знизу у вертикальні наскрізні розрізи по всьому їхньому периметрі для підтримання процесу горіння із забезпеченням стабільної температури згоряння й рівномірного помірного горіння поліна зверху вниз, у забезпеченні можливості регулювання процесу горіння із забезпеченням його сповільнення, у виключенні необхідності забезпечення надходження повітря знизу з використанням додаткового пристосування, у виключенні неконтрольованого доступу знизу великого об'єму повітря при поступовому вигорянні центральної (серединної) частини поліна із розширенням загального наскрізного вертикального отвору, що зазвичай призводить до прискорення згоряння відомих аналогів, а також у полегшенні розпалювання 3 UA 115930 C2 5 10 15 20 25 30 35 40 45 50 55 60 поліна. Сукупність зазначених суттєвих ознак запропонованого технічного рішення також забезпечує зменшення трудомісткості та підвищення технологічності виготовлення пристрою за рахунок зменшення загальної кількості технологічних операцій для виготовлення елементів конструкції поліна тривалого горіння, що пропонується. Причинно-наслідковий зв'язок суттєвих ознак запропонованого рішення з технічним результатом, що досягається, полягає в наступному. У запропонованому поліні тривалого горіння вдосконалена система подачі повітря в зону горіння за рахунок виконання вертикальних наскрізних розрізів частково внутрішніми, які, починаючи з верхньої поверхні, не розповсюджуються на бічну поверхню поліна, а у нижній частині поліна розповсюджуються на бічну поверхню із утворенням бічних входів на бічній поверхні для надходження повітря з боку нижньої частини поліна. Цим забезпечується ефективне й рівномірне надходження повітря в зону горіння через утворені бічні входи, що виконують функцію вентиляційних каналів, щонайменше з чотирьох боків поліна безпосередньо у вертикальні наскрізні розрізи та по всьому їхньому периметру, що забезпечує стабільну температуру згоряння й рівномірне помірне горіння. При цьому досягається можливість ефективно охолоджувати повітрям, що надходить, внутрішні поверхні вертикальних наскрізних отворів по всьому їхньому периметрі із одночасним забезпеченням надходження чітко визначеного об'єму повітря, обмеженого розмірами бічних входів та необхідного для підтримання рівномірного стабільного процесу горіння. У запропонованій конструкції поліна тривалого горіння два вертикальних наскрізних розрізи, що перетинаються між собою та розповсюджуються у нижній частині поліна на бічну поверхню, утворюють одразу чотири бічні входи для надходження повітря, на відміну від найбільш близького аналогу, в якому для одержання аналогічної кількості бічних входів для надходження повітря, окрім виконання вертикальних наскрізних розрізів, необхідно також додатково виконати не менше двох окремих вентиляційний каналів. Наявність щонайменше чотирьох бічних входів забезпечує миттєве безпосереднє потрапляння повітря до вертикальних наскрізних розрізів, що у свою чергу дозволяє сповільнити процес згоряння пристрою в цілому. Це стає можливим за рахунок процесу внутрішнього охолодження пристрою: повітря, яке має нижчу температуру, порівняно із температурою зони горіння, потрапляє через бічні входи у вертикальні наскрізні розрізи, та охолоджуючи зону горіння, знижує інтенсивність горіння. Це призводить до збільшення тривалості горіння із забезпеченням цілісності поліна. Крім цього, запропонована конструкція пристрою дозволяє регулювати світло- та тепловіддачу за рахунок можливості перекривання одного або кількох бічних входів. Також сукупністю суттєвих ознак забезпечується підвищення зручності користування із виключенням необхідності використання спеціальної підставки для забезпечення доступу повітря до нижньої частини поліна. При цьому досягається можливість суттєво спростити процес виробництва та одночасно підвищити технологічність пристрою, оскільки усувається необхідність виконувати додаткові виробничі операції зі створення окремого вентиляційного каналу чи інших вентиляційних отворів для подачі повітря у вертикальні наскрізні розрізи. Наявність у запропонованій конструкції щонайменше одного прорізу, виконаного на верхній поверхні поліна, забезпечує полегшення розпалювання поліна, підвищуючи таким чином зручність користування пристроєм, а також знижуючи потребу у використанні значної кількості засобу для розпалювання. Виконання щонайменше одного прорізу саме на верхній поверхні поліна сприяє збільшенню загальної площі контакту полум'я із поверхнею поліна на етапі розпалювання, полегшуючи та прискорюючи займання поверхневих шарів поліна. При цьому виконання щонайменше одного прорізу у вигляді поздовжньої заглибини, обмеженої тілом поліна з боків та знизу, яка перетинає вертикальні наскрізні розрізи у загальному наскрізному вертикальному отворі, у сукупності із відносно невеликою глибиною вказаної заглибини, що знаходиться в межах верхньої частини поліна, не призводить до збільшення об'єму повітря, яке потрапляє у зону горіння зверху, а отже не збільшує інтенсивність горіння та не спричиняє ані зовнішню деформацію верхньої і бічної поверхонь поліна, ані прискорення згоряння поліна зсередини. Разом із тим, виконання на верхній поверхні двох і більше прорізів запропонованої конструкції, рівномірно розподілених між вертикальними наскрізними розрізами, сприяє рівномірному займанню поліна у верхній його частині та симетричному горінню в напрямку від центру до периферії, що відповідно у подальшому забезпечує рівномірне згоряння тіла поліна зверху вниз з підтриманням цілісності поліна, без деформацій окремих його ділянок. Подальша суть винаходу пояснюється в описі, який наведено нижче як необмежувальний приклад, з посиланням на ілюстративний матеріал, в якому представлено: на фіг. 1 - загальний 4 UA 115930 C2 5 10 15 20 25 30 35 40 45 50 55 60 вигляд поліна тривалого горіння з варіантом виконання вертикальних наскрізних розрізів у вигляді трапеції з двома прорізами, що не розповсюджуються на бічну поверхню поліна; на фіг. 2 - загальний вигляд поліна тривалого горіння з варіантом виконання вертикальних наскрізних розрізів складної форми з одним прорізом, що розповсюджується на бічну поверхню поліна; на фіг. 3 - вигляд поліна тривалого горіння зверху, варіант виконання з двома прорізами, що не розповсюджуються на бічну поверхню поліна; на фіг. 4 - вигляд поліна тривалого горіння зверху, варіант виконання з одним прорізом, що розповсюджується на бічну поверхню поліна; на фіг. 5 - вигляд поліна тривалого горіння знизу; на фіг. 6-10 - приклади виконання поліна тривалого горіння, зокрема на фіг. 6 - фрагмент загального вигляду поліна тривалого горіння з двома прорізами, що не розповсюджуються на бічну поверхню поліна; на фіг. 7 - загальний вигляд поліна тривалого горіння з одним прорізом, що розповсюджується на бічну поверхню поліна; на фіг. 8 - вигляд поліна тривалого горіння збоку; на фіг. 9 - вигляд поліна тривалого горіння знизу, на фіг. 10 - фрагмент загального вигляду знизу. Запропоноване поліно тривалого горіння може бути виготовлене з твердопаливного матеріалу рослинного походження, переважно із сухої деревини, зокрема у вигляді тіла циліндричної форми, виконаного із відрізаної частини стовбура дерева, встановленої вертикально. При цьому використовують різні породи дерев, переважно березу, вербу, грушу, кизил та ін. Запропоноване поліно тривалого горіння включає верхню поверхню 1, бічну поверхню 2, нижню поверхню 3, вертикальні наскрізні розрізи 4, які частково, переважно у верхній та середній частині поліна, виконані внутрішніми, тобто такими, що не доходять, починаючи з верхньої поверхні, до бічної поверхні поліна, а у нижній частині поліна виконані відкритими, тобто розповсюджуються на бічну поверхню 2 із утворенням бічних входів 5 для надходження повітря до вертикальних наскрізних отворів 4. Вертикальні наскрізні розрізи 4 можуть бути виконані у формі трапеції (фіг. 1) або прямокутника, що переходить в трапецію (фіг. 2), або прямокутника, що переходить в інший прямокутник (не показано), або у будь-якій іншій формі чи у вигляді будь-якої фігури. Бічні входи 5 є складовою частиною вертикальних наскрізних розрізів 4, зокрема їх продовженням, та одночасно є вентиляційними каналами для надходження повітря знизу. Розміри бічних входів 5 розраховують із урахуванням необхідного для підтримання рівномірного стабільного процесу горіння об'єму повітря, що обумовлюється кількістю та розмірами вертикальних наскрізних розрізів 4, габаритними розмірами поліна в цілому. Вертикальні наскрізні розрізи 4, перетинаючись, утворюють загальний наскрізний вертикальний отвір 6. Вертикальні наскрізні розрізи 4, якщо їх виконано в кількості двох, перетинаються в середній частині поліна переважно під прямим кутом. Якщо поліно має правильну округлу форму по периметру, то центральна повздовжня вісь загального наскрізного вертикального отвору 6 може співпадати із центральною повздовжньою віссю поліна. При виконанні поліна із трьома вертикальними наскрізними розрізами 4 або більше, вони розподіляються рівномірно, перетинаючись приблизно під рівними кутами. При цьому бічні входи 5 рівномірно розподілені по периметру бічної поверхні 2 у нижній частині поліна. Заявлений пристрій може мати вертикальні наскрізні розрізи 4 різної форми та розмірів, в залежності від форми та розмірів верхньої поверхні 1, бічної поверхні 2 та нижньої поверхні 3, а також передбачуваних умов використання. На верхній поверхні 1 поліна виконаний щонайменше один проріз 7 у вигляді поздовжньої заглибини, обмеженої тілом поліна з боків та знизу, яка перетинає вертикальні наскрізні розрізи 4 у загальному наскрізному вертикальному отворі. У одному з можливих варіантів реалізації винаходу щонайменше один проріз 7, виконаний на верхній поверхні 1, розповсюджується на бічну поверхню 2 поліна (фіг. 2, фіг. 4, фіг. 7). У іншому можливому варіанті реалізації винаходу на верхній поверхні 1 виконано щонайменше два прорізи 7, які перетинаються між собою та з вертикальними наскрізними розрізами 4 у загальному наскрізному вертикальному отворі 6, при цьому є коротшими за вертикальні наскрізні розрізи 4 і не розповсюджуються на бічну поверхню 2 поліна (фіг. 1, фіг. 3, фіг. 6). Щонайменше два прорізи 7 рівномірно розподілені між вертикальними наскрізними розрізами 4. У обох вищевказаних варіантах виконання винаходу глибина прорізів 7 знаходиться в межах верхньої частини поліна. Заявлене поліно тривалого горіння може бути виконане із ручкою для зручного користування (фіг. 6), яка може знаходитися як з боку верхньої поверхні 1, так і з боку бічної поверхні 2 або нижньої поверхні 3. Крім цього, поліно тривалого горіння може мати засіб для розпалювання, встановлений у загальному наскрізному вертикальному отворі 6 та/або у вертикальних наскрізних розрізах 4. 5 UA 115930 C2 5 10 15 20 25 30 35 40 45 50 55 60 Стінки вертикальних наскрізних розрізів 4 можуть бути просочені легкозаймистою речовиною. Разом із поліном тривалого горіння може використовуватися знімна підставка для розміщення на верхній поверхні 1 ємності для приготування їжі (не показано). Запропоноване поліно тривалого горіння використовують переважно у місцях масового відпочинку на природі, у кемпінгах, під час проведення різноманітних туристичних заходів для спалювання у вогнищах та мангалах, а також у побуті для спалювання у камінах або для приготування їжі наступним чином. Поліно тривалого горіння встановлюють нижньою поверхнею 3 на іншу поверхню, наприклад на землю. Підпалюють засіб для розпалювання, що розташований, наприклад, у загальному наскрізному отворі 6, або гніт цього засобу. Після початку процесу горіння у верхній частині поліна, рівномірність якого забезпечується завдяки наявності прорізів 7, полум'я поширюється вниз по вертикальних наскрізних розрізах 4, охоплює їхні внутрішні поверхні та порожнину загального наскрізного вертикального отвору 6, внаслідок чого у подальшому відбувається рівномірне і тривале горіння поліна. Крізь бічні входи 5 у нижній частині поліна, рівномірно розташовані по периметру бічної поверхні 2, у вертикальні наскрізні розрізи 4 потрапляє повітря, яке охолоджує стінки вертикальних наскрізних розрізів 4 та забезпечує підтримання стабільного сповільненого процесу горіння. При цьому через бічні входи 5, по рівномірно розподіленим вентиляційним каналам, які не змінюють свій розмір майже до повного згоряння поліна, в зону горіння підводиться достатній об'єм повітря для забезпечення стабільного підтримання вогню, що сприяє збільшенню часу горіння пристрою. Перекриваючи один або кілька бічних входів 5, відповідно, одним або кількома допоміжними засобами, наприклад, трісками, камінцями тощо, регулюють за необхідності, наприклад, при сильних поривах вітру, об'єм подачі повітря в зону горіння, а отже й інтенсивність горіння та рівень світло- і тепловіддачі поліна тривалого горіння, що пропонується. Безпосередньо на верхній поверхні 1 поліна, що горить, за необхідності розташовують ємність для приготування їжу та/або підігрівання води. Якщо вказана ємність має занадто великий розмір і днище ємності повністю перекриває вертикальні наскрізні розрізи 4 на верхній поверхні 1, з метою уникнення загасання вогню застосовують знімну підставку для розміщення днища ємності на певній відстані від верхньої поверхні 1. Порівняльний аналіз запропонованого технічного рішення з найбільш близьким аналогом показав, що реалізація сукупності суттєвих ознак, які характеризують винахід, призводить до появи якісно нових технічних властивостей, зокрема таких: - отримання ефективної вентиляційної системи подачі повітря в зону горіння, що досягається за рахунок виконання вертикальних наскрізних розрізів частково внутрішніми, які, починаючи з верхньої поверхні, не розповсюджуються на бічну поверхню поліна, а у нижній частині поліна розповсюджуються на бічну поверхню із утворенням бічних входів на бічній поверхні для надходження повітря з боку нижньої частини поліна тривалого горіння; - забезпечення стабільної температури згоряння й рівномірного помірного горіння поліна, що досягається за рахунок забезпечення охолодження повітрям, яке надходить, внутрішніх поверхонь вертикальних наскрізних отворів по всьому їхньому периметру; - забезпечення можливості регулювання світло- та тепловіддачі поліна тривалого горіння, що досягається за рахунок можливості перекривання одного або кількох бічних входів; - підвищення зручності використання, що досягається за рахунок усунення необхідності використання підставки для забезпечення доступу повітря до нижньої частини поліна одночасно із забезпеченням можливості розташування на верхній поверхні знімної підставки для ємності, призначеної для приготування їжі; - спрощення процесу виробництва та підвищення технологічності пристрою, що досягається за рахунок усунення необхідності виконувати вентиляційні канали окремо від вертикальних наскрізних розрізів; - полегшення процесу розпалювання поліна із забезпеченням рівномірного займання поверхневих шарів деревини у верхній частині поліна та тривалого горіння без підвищення його інтенсивності, що досягається за рахунок виконання щонайменше одного прорізу на верхній поверхні поліна у вигляді поздовжньої заглибини, обмеженої тілом поліна з боків та знизу, яка перетинає вертикальні наскрізні розрізи у загальному наскрізному вертикальному отворі. Оскільки сукупність цих властивостей не була встановлена раніше з існуючого рівня техніки, можна зробити висновок про відповідність запропонованого технічного рішення критерію "винахідницький рівень". При цьому у відомих джерелах патентної та іншої науково-технічної інформації не виявлено конструкцій поліна тривалого горіння із вказаною в пропозиції сукупністю суттєвих ознак, тому 6 UA 115930 C2 5 запропоноване технічне рішення вважається таким, що відповідає критерію "новизна". Крім того, за результатами перевірки на практиці, поліно тривалого горіння, що пропонується, є придатним для промислового застосування, оскільки не містить у своєму складі жодних конструктивних елементів чи матеріалів, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема, у галузі виробництва опалювальних і нагрівальних пристроїв, виготовлених із твердопаливних матеріалів, а отже дане технічне рішення вважається таким, що відповідає критерію "промислова придатність". ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 1. Поліно тривалого горіння, виконане з твердопаливного матеріалу рослинного походження, яке має верхню поверхню, нижню поверхню, бічну поверхню, щонайменше два вертикальних наскрізних розрізи, які простягаються з верхньої поверхні до нижньої та перетинаються між собою, утворюючи загальний наскрізний вертикальний отвір, що починається у середній частині верхньої поверхні, яке відрізняється тим, що вертикальні наскрізні розрізи частково виконані внутрішніми, такими, що починаючи з верхньої поверхні, не розповсюджуються на бічну поверхню поліна, а у нижній частині поліна розповсюджуються на бічну поверхню із утворенням на бічній поверхні бічних входів для надходження повітря, при цьому на верхній поверхні виконаний щонайменше один проріз у вигляді поздовжньої заглибини, обмеженої тілом поліна з боків та знизу, яка перетинає вертикальні наскрізні розрізи у загальному наскрізному вертикальному отворі. 2. Поліно тривалого горіння за п. 1, яке відрізняється тим, що вертикальні наскрізні розрізи виконані у формі трапеції або прямокутника, що переходить в трапецію, або прямокутника, що переходить в інший прямокутник. 3. Поліно тривалого горіння за п. 1, яке відрізняється тим, що бічні входи виконані із розмірами, розрахованими із урахуванням необхідного для підтримання рівномірного стабільного процесу горіння об’єму повітря, що надходить через них. 4. Поліно тривалого горіння за п. 1, яке відрізняється тим, що щонайменше один проріз, виконаний на верхній поверхні, розповсюджується на бічну поверхню поліна. 5. Поліно тривалого горіння за п. 1, яке відрізняється тим, що на верхній поверхні виконано щонайменше два прорізи, які перетинаються між собою та з вертикальними наскрізними розрізами у загальному наскрізному вертикальному отворі, при цьому є коротшими за вертикальні наскрізні розрізи і не розповсюджуються на бічну поверхню поліна. 6. Поліно тривалого горіння за п. 1, яке відрізняється тим, що щонайменше два прорізи рівномірно розподілені між вертикальними наскрізними розрізами. 7. Поліно тривалого горіння за п. 1, яке відрізняється тим, що глибина щонайменше одного прорізу знаходиться в межах верхньої частини поліна. 8. Поліно тривалого горіння за п. 1, яке відрізняється тим, що має засіб для розпалювання, розташований щонайменше в загальному наскрізному вертикальному отворі. 9. Поліно тривалого горіння за п. 1, яке відрізняється тим, що стінки вертикальних наскрізних розрізів просочені легкозаймистою речовиною. 10. Поліно тривалого горіння за п. 1, яке відрізняється тим, що має ручку, яка кріпиться на ньому з боку будь-якої поверхні. 7 UA 115930 C2 8 UA 115930 C2 9 UA 115930 C2 10 UA 115930 C2 11 UA 115930 C2 Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
