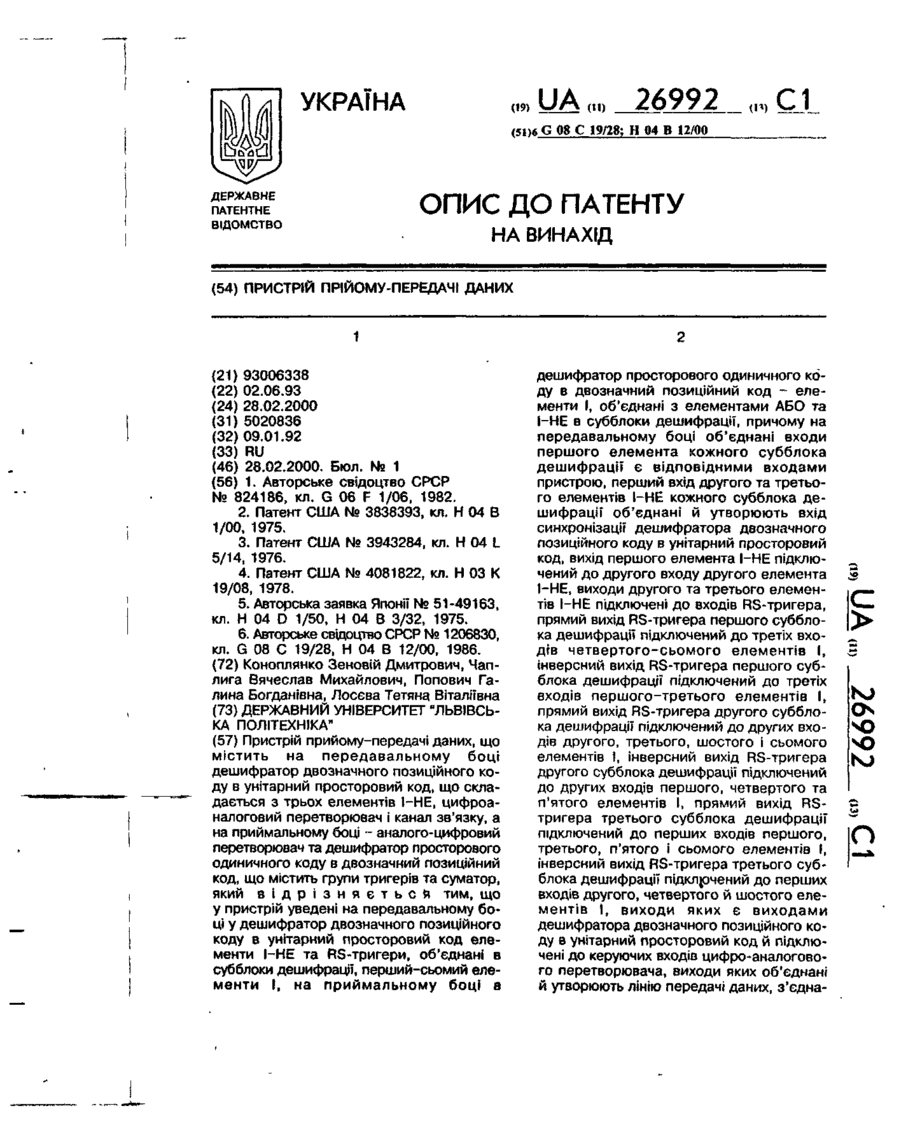

Пристрій прийому-передачі даних

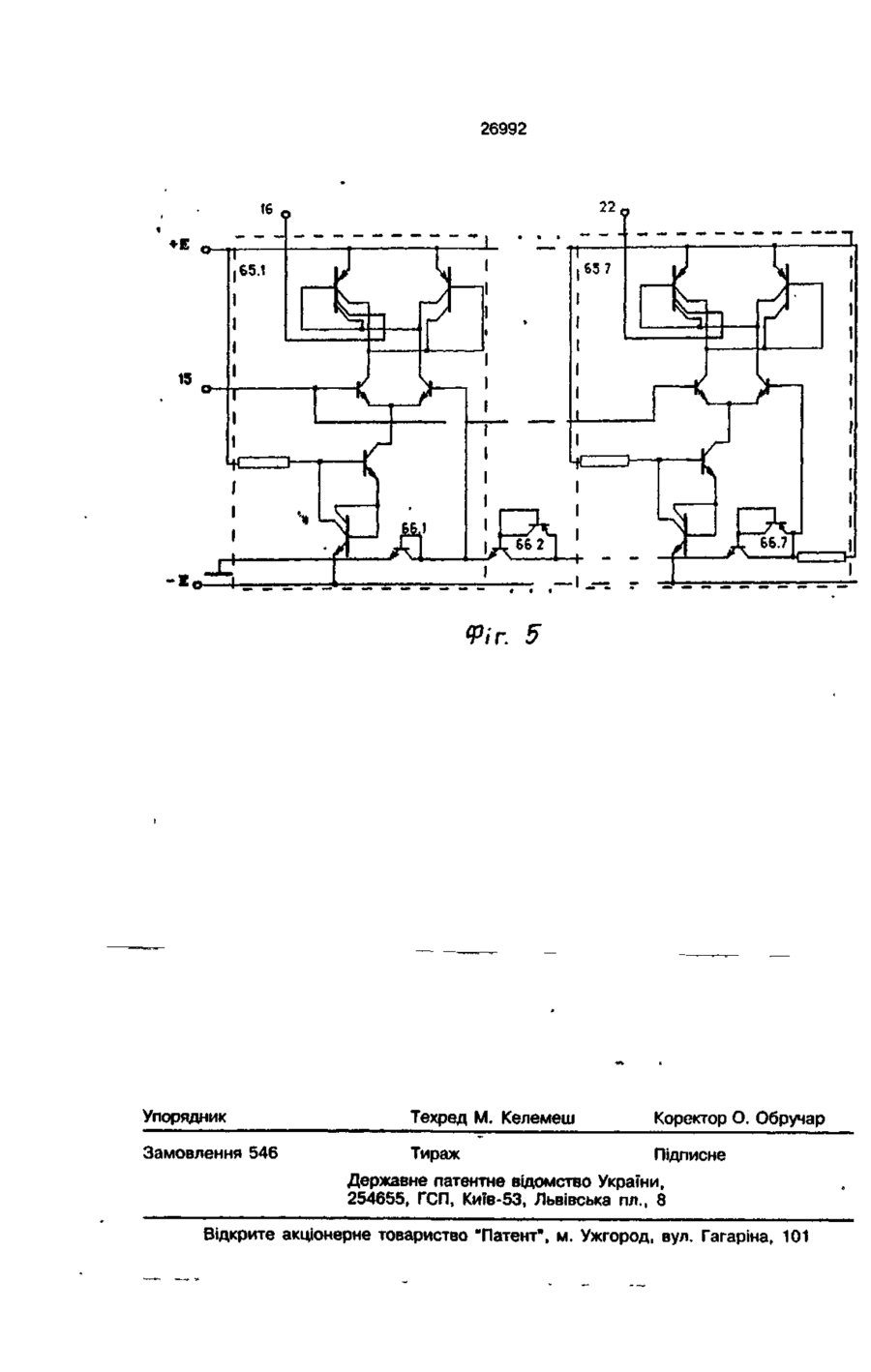

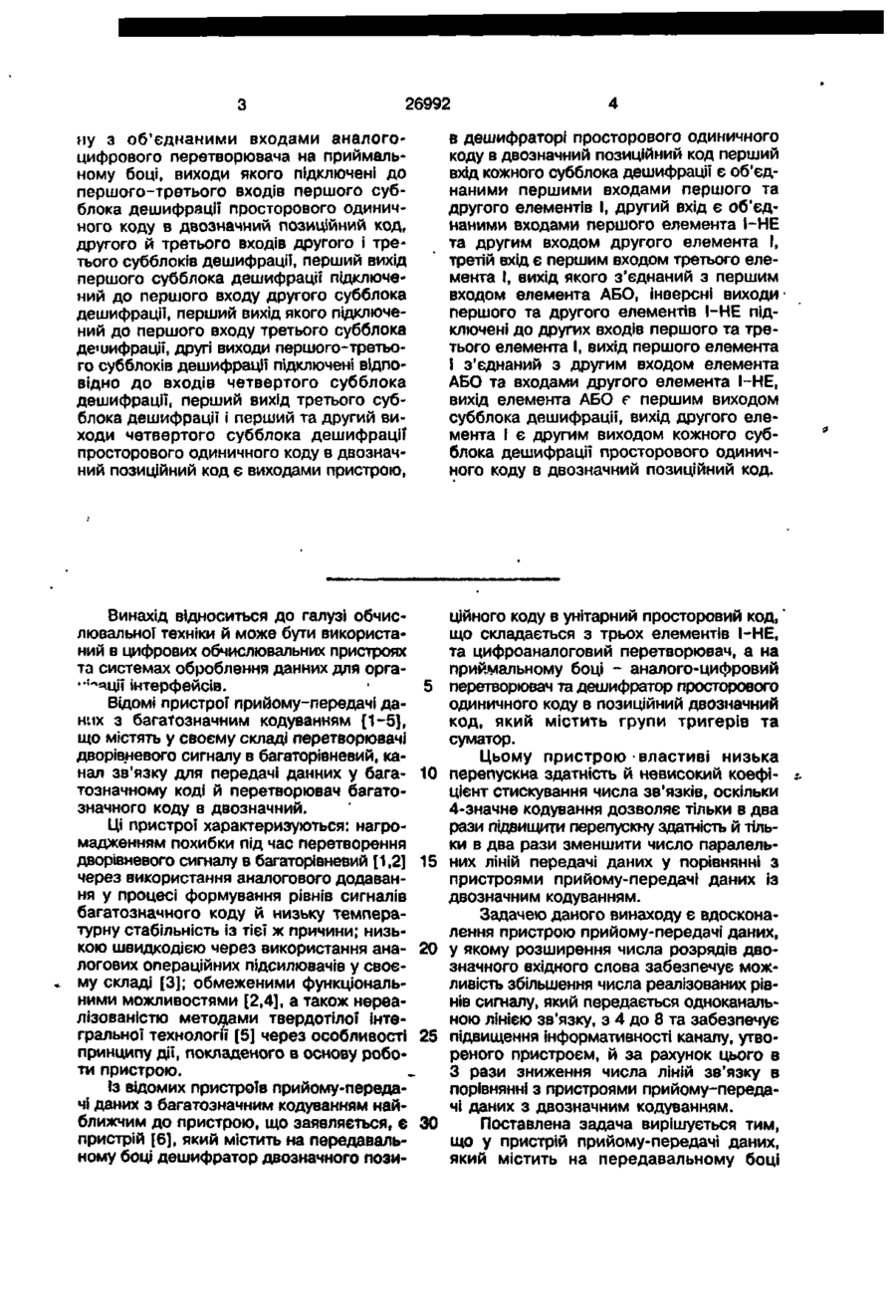

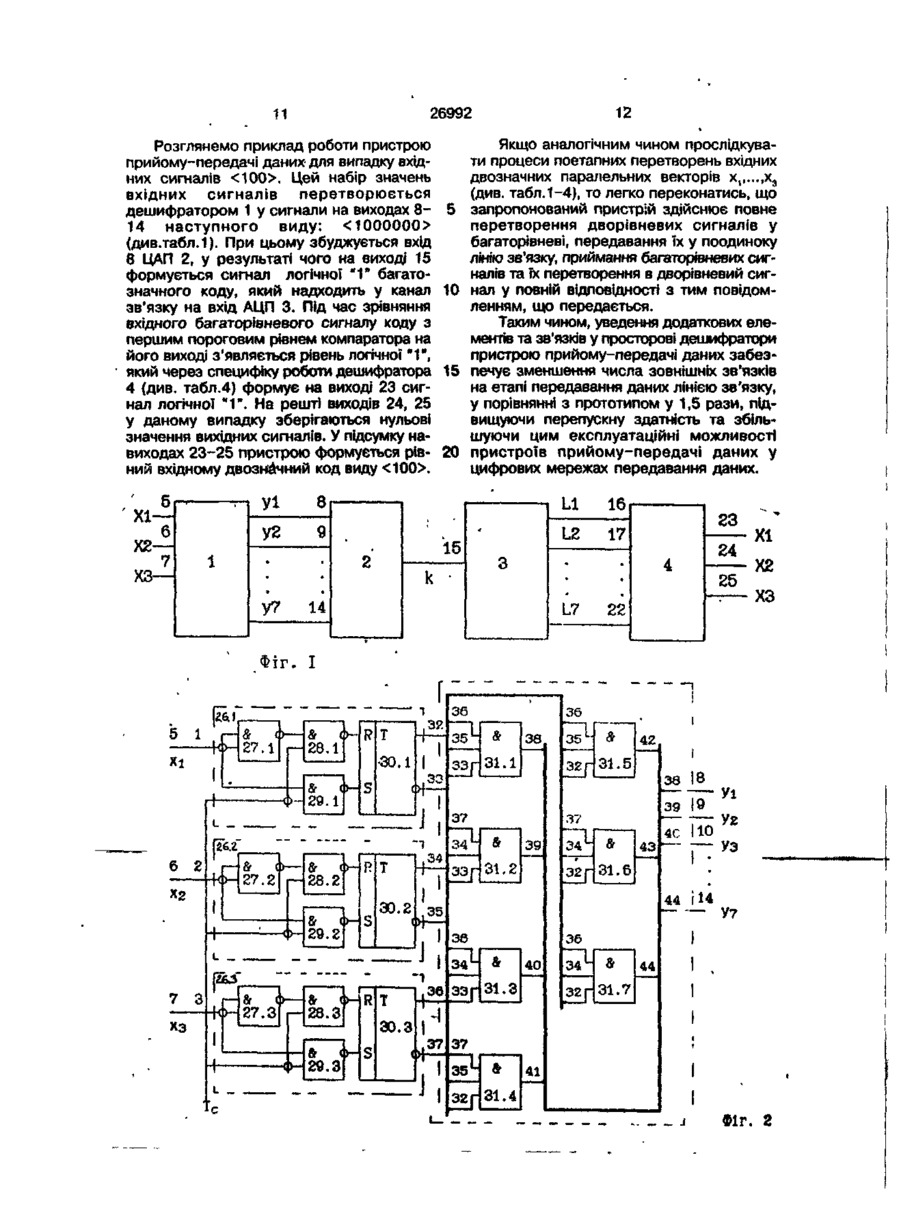

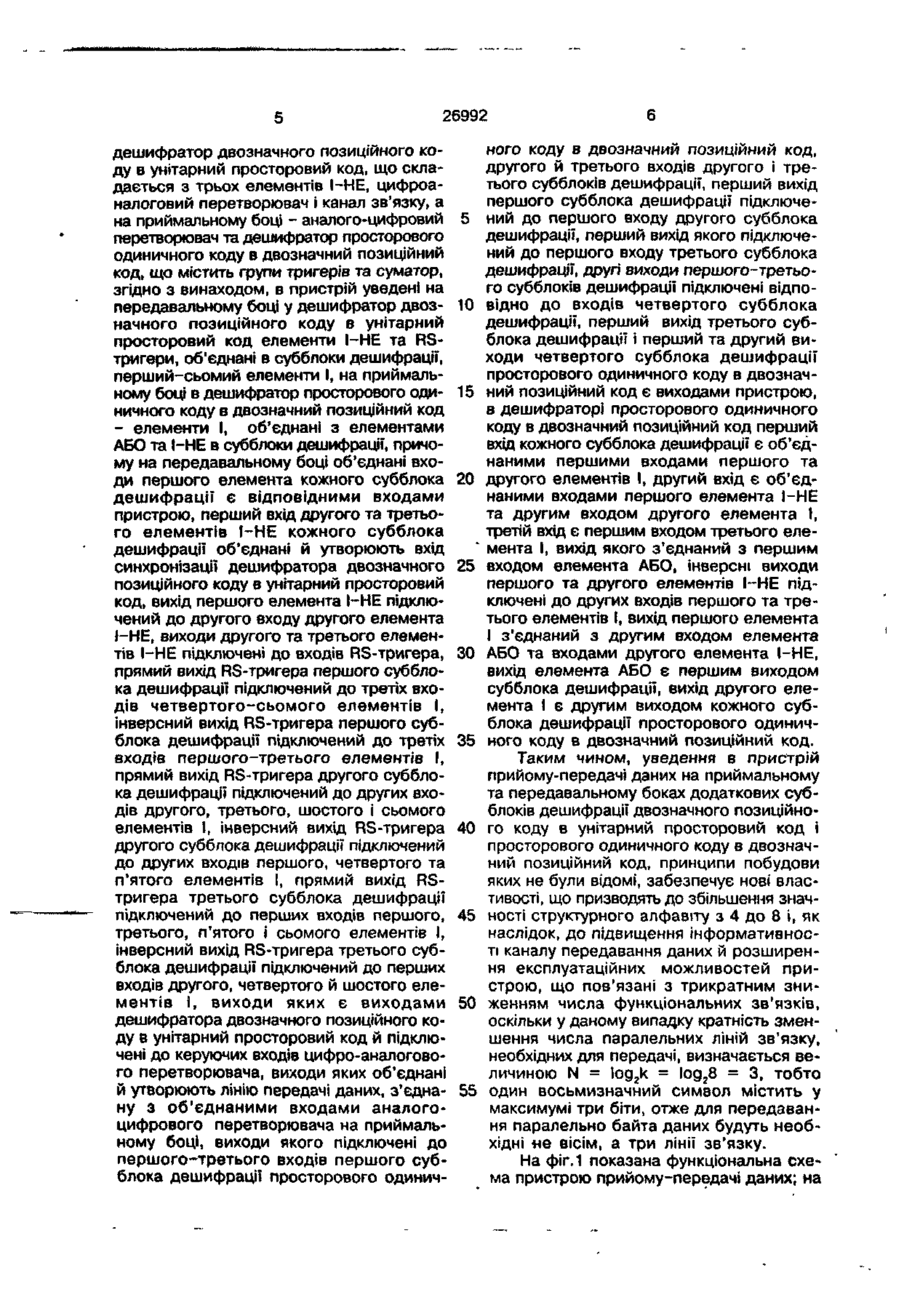

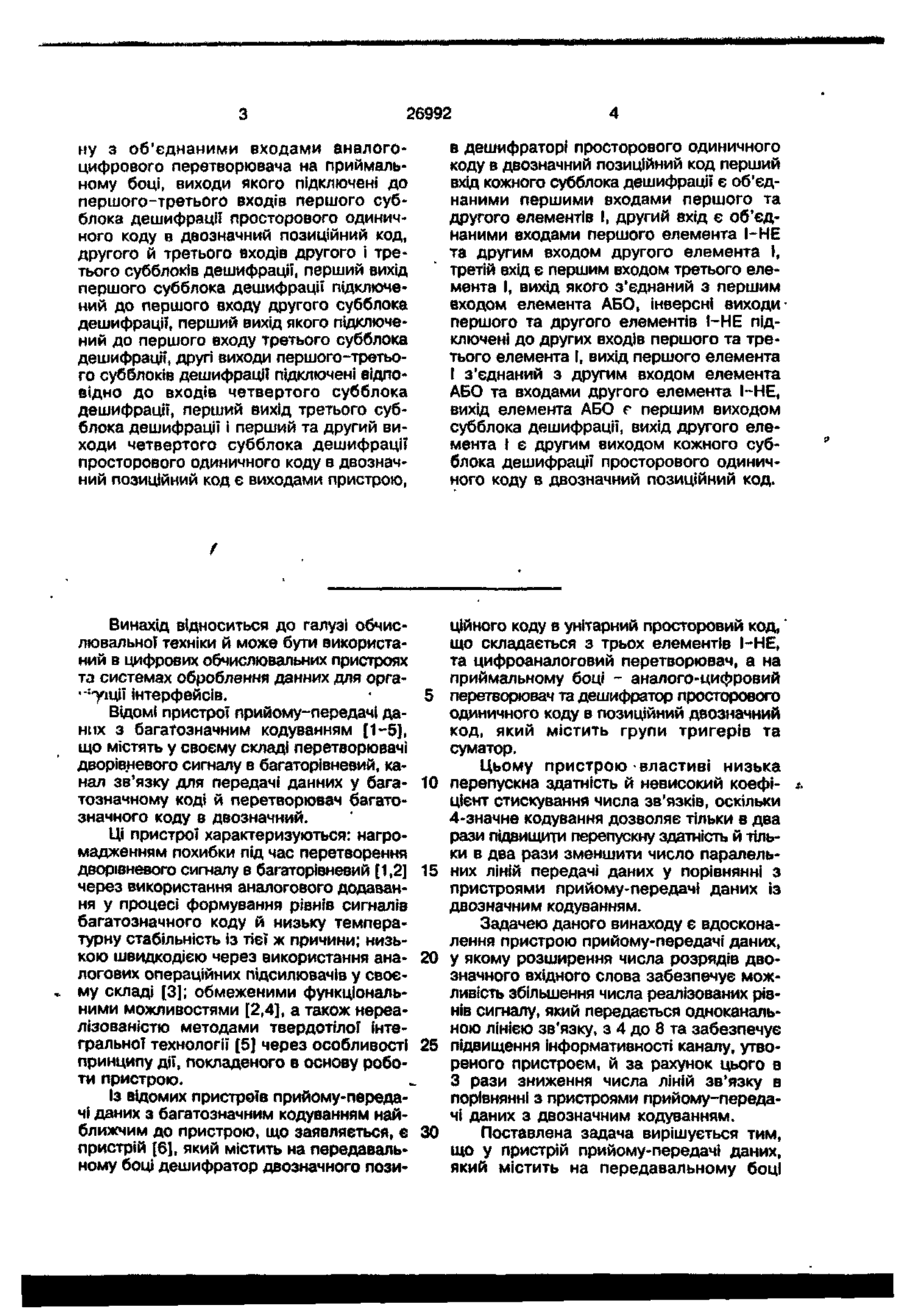

Пристрій прийому-передачі даних, що містить на передавальному боці дешифратор двозначного позиційного коду в унітарний просторовий код, що складається з трьох елементів І-НЕ, цифроанапоговий перетворювач і канал зв'язку, а на приймальному боці - аналого-цифровий перетворювач та дешифратор просторового одиничного коду в двозначний позиційний код, що містить групи тригерів та суматор, який в і д р і з н я є т ь с я тим, що у пристрій уведені на передавальному боці у дешифратор двозначного позиційного коду в унітарний просторовий код елементи І-НЕ та RS-тригери, об'єднані в субблоки дешифрації, перший-сьомий елементи І, на приймальному боці в дешифратор просторового одиничного коду в двозначний позиційний код - елементи І, об'єднані з елементами АБО та І-НЕ в субблоки дешифрації, причому на передавальному боці об'єднані входи першого елемента кожного субблока дешифрації є відповідними входами пристрою, перший вхід другого та третього елементів І-НЕ кожного субблока дешифрації об'єднані й утворюють вхід синхронізації дешифратора двозначного позиційного коду в унітарний просторовий код, вихід першого елемента І-НЕ підключений до другого входу другого елемента І-НЕ, виходи другого та третього елементів І-НЕ підключені до входів RS-тригера, прямий вихід RS-тригера першого субблока дешифрації підключений до третіх входгв четвертого-сьомого елементів І, інверсний вихід RS-тригера першого субблока дешифрації підключений до третіх входів першого-третього елементів І, прямий вихід RS-тригера другого субблока дешифрації підключений до других входів другого, третього, шостого і сьомого елементів І, інверсний вихід RS-тригера другого субблока дешифрації підключений до других входів першого, четвертого та п'ятого елементів І, прямий вихід RSтригера третього субблока дешифрації підключений до перших входів першого, третього, п'ятого і сьомого елементів І, інверсний вихід RS-тригера третього субблока дешифрації підключений до перших входів другого, четвертого й шостого елементів І, виходи яких є виходами дешифратора двозначного позиційного коду в унітарний просторовий код й підключені до керуючих входів цифро-аналогового перетворювача, виходи яких об'єднані й утворюють лінію передачі даних, з'єдна С > о. "О NJ О 26992 ну з об'єднаними входами аналогоцифрового перетворювача на приймальному боці, виходи якого підключені до першого-третього входів першого субблока дешифрації просторового одиничного коду в двозначний позиційний код, другого й третього входів другого і третього субблоків дешифрації, перший вихід першого субблока дешифрації підключений до першого входу другого субблока дешифрації, перший вихід якого підключений до першого входу третього субблока дешифрації, другі виходи першого-третього субблоків дешифрацИ підключені відповідно до входів четвертого субблока дешифрації, перший вихід третього субблока дешифрації і перший та другий виходи четвертого субблока дешифрації просторового одиничного коду в двозначний позиційний код є виходами пристрою, в дешифраторі просторового одиничного коду в двозначний позиційний код перший вхід кожного субблока дешифрації є об'єднаними першими входами першого та другого елементів І, другий вхід є об'єднаними входами першого елемента І-НЕ та другим входом другого елемента І, третій вхід є першим входом третього елемента І, вихід якого з'єднаний з першим входом елемента АБО, інверсні виходи першого та другого елементів І-НЄ підключені до других входів першого та третього елемента І, вихід першого елемента 1 з'єднаний з другим входом елемента АБО та входами другого елемента І-НЕ, вихід елемента АБО є першим виходом субблока дешифрації, вихід другого елемента І є другим виходом кожного субблока дешифрації просторового одиничного коду в двозначний позиційний код. Винахід відноситься до галузі обчислювальної техніки й може бути використаний в цифрових обчислювальних пристроях та системах оброблення данних для орга• '5-*=щії інтерфейсів. Відомі пристрої прийому-передачі даних з багатозначним кодуванням [1-5], що містять у своєму складі перетворювачі дворівневого сигналу в багаторівневий, канал зв'язку для передачі данних у багатозначному коді й перетворювач багатозначного коду в двозначний. Ці пристрої характеризуються: нагромадженням похибки під час перетворення дворівневого сигналу в багаторівневий [1,2] через використання аналогового додавання у процесі формування рівнів сигналів багатозначного коду й низьку температурну стабільність із тієї ж причини; низькою швидкодією через використання аналогових операційних підсилювачів у своєму складі [3]; обмеженими функціональними можливостями [2,4], а також нереалізованістю методами твердотілої Інтегральної технологи [5] через особливості принципу дії, покладеного в основу роботи пристрою. Із відомих пристроїв прийому-передачі даних з багатозначним кодуванням найближчим до пристрою, що заявляється, є пристрій [6], який містить на передавальному боці дешифратор двозначного пози ційного коду в унітарний просторовий код,' що складається з трьох елементів І-НЕ, та цифроаналоговий перетворювач, а на приймальному боці - аналого-цифровий перетворювач та дешифратор просторового одиничного коду в позиційний двозначний код, який містить групи тригерів та суматор. Цьому пристрою властиві низька перепускна здатність й невисокий коефі- . . $ цієнт стискування числа зв'язків, оскільки 4-значне кодування дозволяє тільки в два рази підвищити перепускну здатність й тільки в два рази зменшити число ларалельних ліній передачі даних у порівнянні з пристроями прийому-передачі даних із двозначним кодуванням. Задачею даного винаходу є вдосконалення пристрою прийому-передачі даних, у якому розширення числа розрядів двозначного вхідного слова забезпечує можливість збільшення числа реалізованих рівнів сигналу, який передається одноканальною лінією зв'язку, з 4 до 8 та забезпечує підвищення інформативності каналу, утвореного пристроєм, й за рахунок цього в З рази зниження числа ліній зв'язку в порівнянні з пристроями прийому-передачі даних з двозначним кодуванням. Поставлена задача вирішується тим, що у пристрій прийому-передачі даних, який містить на передавальному боці 5 10 15 20 25 ЗО 26992 дешифратор двозначного позиційного коду в унітарний просторовий код, що складається з трьох елементів І-НЕ, цифроаналоговий перетворювач і канал зв'язку, а на приймальному боці - аналого-цифровий перетворювач та дешифратор просторового одиничного коду в двозначний позиційний код, що містить групи тригерів та суматор, згідно з винаходом, в пристрій уведені на передавальному боці у дешифратор двозначного позиційного коду в унітарний просторовий код елементи І-НЕ та RSтригери, об'єднані в субблоки дешифрації, перший-сьомий елементи І, на приймальному боці в дешифратор просторового одиничного коду в двозначний позиційний код - елементи І, об'єднані з елементами АБО та І-НЕ в субблоки дешифрації, причому на передавальному боці об'єднані входи першого елемента кожного субблока дешифрації є відповідними входами пристрою, перший вхід другого та третього елементів І-НЕ кожного субблока дешифрації об'єднані й утворюють вхід синхронізації дешифратора двозначного позиційного коду в унітарний просторовий код, вихід першого елемента І-НЕ підключений до другого входу другого елемента І-НЕ, виходи другого та третього елементів І-НЕ підключені до входів RS-тригера, прямий вихід RS-тригера першого субблока дешифрації підключений до третіх входів четвертого-сьомого елементів І, інверсний вихід RS-тригера першого субблока дешифрації підключений до третіх входів першого-третього елементів І, прямий вихід RS-тригера другого субблока дешифрації підключений до других входів другого, третього, шостого і сьомого елементів І, інверсний вихід RS-тригера другого субблока дешифрації підключений до других входів першого, четвертого та п'ятого елементів І, прямий вихід RSтригера третього субблока дешифрації підключений до перших входів першого, третього, п'ятого і сьомого елементів І, інверсний вихід RS-тригера третього субблока дешифрації підключений до перших входів другого, четвертого й шостого елементів і, виходи яких є виходами дешифратора двозначного позиційного коду в унітарний просторовий код й підключені до керуючих входів цифро-аналогового перетворювача, виходи яких об'єднані й утворюють лінію передачі даних, з'єднану з об'єднаними входами аналогоцифрового перетворювача на приймальному боці, виходи якого підключені до першого-третього входів першого субблока дешифрації просторового одинич ного коду в двозначний позиційний код, другого й третього входів другого і третього субблоків дешифрації, перший вихід першого субблока дешифрації підключе5 ний до першого входу другого субблока дешифрації, перший вихід якого підключений до першого входу третього субблока дешифрації, другі виходи першого-третього субблоків дешифрації підключені відпо10 відно до входів четвертого субблока дешифрації, перший вихід третього субблока дешифрації і перший та другий виходи четвертого субблока дешифрації просторового одиничного коду в двознач15 ний позиційний код є виходами пристрою, в дешифраторі просторового одиничного коду в двозначний позиційний код перший вхід кожного субблока дешифрації є об'єднаними першими входами першого та 20 другого елементів І, другий вхід є об'єднаними входами першого елемента І-НЕ та другим входом другого елемента І, третій вхід є першим входом третього еле* мента І, вихід якого з'єднаний з першим 25 входом елемента АБО, інверсні виходи першого та другого елементів І-НЕ підключені до других входів першого та третього елементів І, вихід першого елемента І з'єднаний з другим входом елемента ЗО АБО та входами другого елемента І-НЕ, вихід елемента АБО є першим виходом субблока дешифрації, вихід другого елемента І є другим виходом кожного субблока дешифрації просторового одинич35 ного коду в двозначний позиційний код. Таким чином, уведення в пристрій прийому-передачі даних на приймальному та передавальному боках додаткових субблоків дешифрації двозначного позиційно40 го коду в унітарний просторовий код і просторового одиничного коду в двозначний позиційний код, принципи побудови яких не були відомі, забезпечує нові властивості, що призводять до збільшення знач45 ності структурного алфавіту з 4 до 8 і, як наслідок, до підвищення інформативності каналу передавання даних й розширення експлуатаційних можливостей пристрою, що пов'язані з трикратним зни50 женням числа функціональних зв'язків, оскільки у даному випадку кратність зменшення числа паралельних ліній зв'язку, необхідних для передачі, визначається величиною N = log2k = Iog28 = 3, тобто 55 один восьмизначний символ містить у максимумі три біти, отже для передавання паралельно байта даних будуть необхідні не вісім, а три лінії зв'язку. На фіг. 1 показана функціональна схема пристрою прийому-передачі даних; на 26992 фіг.2 - принципова схема дешифратора позиційного коду в унітарний просторовий код; на фіг.З - принципова схема ЦАП; на фіг.4 - принципова схема АЦП; на фіг.5 принципова схема дешифратора 5 просторового одиничного коду в двозначний позиційний код. Пристрій прийому-передачі даних (фіг.1) складається з дешифратора 1 двозначного позиційного коду в унітарний 10 просторовий код [7, стор.309], цифроаналогового перетворювача 2 (ЦАП), аналого-цифрового перетворювача З (АЦП) та дешифратора 4 просторового одиничного коду в двозначний позиційний код й міс- 15 тить входи 5-7 дешифратора 1 двозначного позиційного коду в унітарний просторовий код та пристрою в цілому, виходи 8-14 дешифратора 1, з'єднані з відповідними керуючими входами ЦАП 2, 20 вихід 15 якого утворює лінію передавання даних, підключену до АЦП 3, з'єднаного через виходи 16-22 з дешифратором 4 просторового одиничного коду [8 (стор.180); 9 (стор.119)] в двозначний по- 25 зиційний код, виходи 23-25 якого утворюють виходи пристрою прийомупередачі даних. Дешифратор 1 (фіг.2) двозначного позиційного коду в унітарний просторовий 30 код пристрою прийому-передачі даних містить три ідентичні блоки, що включають три елементи І-НЕ 26-28 та один RSтригер 29, а також сім тривходових елементів І ЗО, причому об'єднані входи еле- 35 ментів 26 І-НЕ утворюють три входи 5-7 дешифратора 1 та пристрою в цілому, другі входи елементів 27, 28 І-НЕ об'єднані й утворюють вхід синхронізації дешифратора 1, вихід елемента 26 І-НЕ під- 40 ключений до першогр входу елемента 27 І-НЕ, виходи елеме'нтів 27, 28 І-НЕ підключені до входів RS-тригера 29, прямий вихід 31 першого RS-тригера 29.1 підключений до третіх входів елементів 30.4-30.7 45 І, інверсний вихід 32 першого RS-тригера 29.1 підключений до третіх входів елементів 30.1-30.3 І, прямий вихід 33 другого RS-тригера 29.2 підключений до других входів елементів 30.2, 30.3, 30.7 І, інверсний 50 вихід 34 другого RS-тригера 29.2 підключений до других входів елементів 30.1, 30.4, 30.5 І, прямий вихід 35 третього RS-тригера 29.3 підключений до перших входів елементів 30.1, 30.3, 30.5, 30.7 І," 55 інверсний вихід 36 третього RS-тригера 29.3 підключений до перших входів елементів 30.2, 30.4, 30.6 І, виходи 37-43 яких утворюють виходи 8-14 дешифратора 1 двозначного позиційного коду в унітарний 8 просторовий код, підключені до керуючих входів ключових каскадів ЦАП 2 (фіг.З), що містить сім ключів 2.1-2.7 та сім ланок 2.15-2.21 формування рівнів восьмизначного коду, виходи ключів об'єднані й утворюють лінію передавання даних 15, яка з'єднана з об'єднаними входами компараторів АЦП 3 (фіг,4), що містить сім компараторів 3.1-3.7 та сім ланок 3.83.14 формування опорних рівнів, виходи компараторів підключені до відповідних входів 16-22 дешифратора 4 просторового одиничного коду в двозначний позиційний код (фіг.5), що містить один елемент 44 АБО, два елементи 45, 46 І-НЕ та три елементи 47-49 І, які утворюють чотири тривходових субблоки 50.1-50.4 дешифратора 4, причому три входи 51-53 першого субблоку 50.1 дешифратора 4, другі та треті входи 54-57 другого і третього субблоків 50.2, 50.3 дешифратора 4 утворюють входи 16-22 дешифратора 4 просторового одиничного коду в двозначний позиційний код, перший вхід 51 кожного субблоку 50.1 дешифратора 4 утворений об'єднаними першими входами елементів 47, 48 І, другий вхід 52 субблоку 50.1 утворений об'єднаними входами елемента 45 І-НЕ та другим входом елемента 48 І, третій вхід 53 субблоку 50.1 утворений першим входом елемента 49 І, вихід якого підключений до другого входу елемента 44 АБО, перший вхід елемента 44 АБО об'єднаний з виходом елемента 47 І та підключений до входів елемента 46 І—НЕ, інверсний вихід якого підключений до другого входу елемента 49 І, інверсний вихід елемента 45 І-НЕ підключений до другого входу елемента 47 І, вихід елемента 44 АБО утворює перший вихід субблоку 50.1 дешифратора 4, вихід елемента 48 І утворює другий вихід 58 субблоку 50.1 дешифратора 4, перший вихід першого субблоку 50.1 дешифратора 4 підключений до першого входу другого субблоку 50.2 дешифратора 4, перший вихід якого підключений до першого входу третього субблоку 50.3, другі входи першого, другого та третього субблоків 50.1-50.3 дешифратора 4 відповідно підключені до входів 58-60 четвертого субблоку 50.4 дешифратора 4, а перший вихід третього субблоку 50.3 дешифратора та перший і другий виходи четвертого субблоку 50.4 дешифратора 4 утворюють три виходи 23-25 дешифратора 4 просторового одиничного коду в двозначний позиційний код та пристрою прийомупередачі даних у цілому. Пристрій прийому-передачі даних працює наступним чином. 10 26992 При такому сигналі на лінії 15 передавання даних на входи компараторів АЦП З не надходить сигнал і на виходах 1 6 - 2 2 компараторів усюди нульові сигнали (табл.З), як і на виходах 23-25 дешифратора 4 багатозначного коду в двозначний, робота якого описується наступними логічними функціями: У вихідному стані на входах 5 - 7 пристрою прийому-передачі даних присутні нульові вхідні сигнали, що відповідають значенню двозначного позиційного коду. Робота дешифратора 1, при k = 8, описується наступними логічними функціями: = х х і г х з» = Х 1Х2Х3« Уд ~ Х 10 1Х2Х3» X 1 V = [(ЦЇ; V кцц v ццуцц: V [(ЦЦ 15 v цу. V V LJ~LJL4 V де x1f...,x3; yv...,y7 - вхідні сигнали на V (ЦЦ V ЦЦЦІЦЦ] просторових входах 5 - 7 та вихідні сигнали на просторових виходах 8 - 1 4 V дешифратора 1 відповідно. Звідси, у відповідності з табл.1 істин- .20 V ЦЦ(ЦЦ V ЦЦЦ)1.4 & V ності, на виходах 8-14 дешифратора 1 двозначного позиційного коду в унітарний просторовий код в вихідному стані формується значення одиничного просторового коду, сигнали якого 25 надходять на однойменні керуючі входи ЦАП 2. При цьому ні один із ключів ЦАП не подає сигнал на вихід 15 й на одноде х,,...,^; Ц.....Ц - вихідні та вхідні йменній лінії зв'язку формується сигнал лосигнали на виходах 23-25 та входах 1 6 гічного нуля восьмизначного коду (табл.2). 22 дешифратора 4 відповідно, будуть сигнали логічного нуля трирозрядного позиТ а б л и ц я 1 ційного двозначного коду (табл.4). v ццуи v
