Кодовий замок

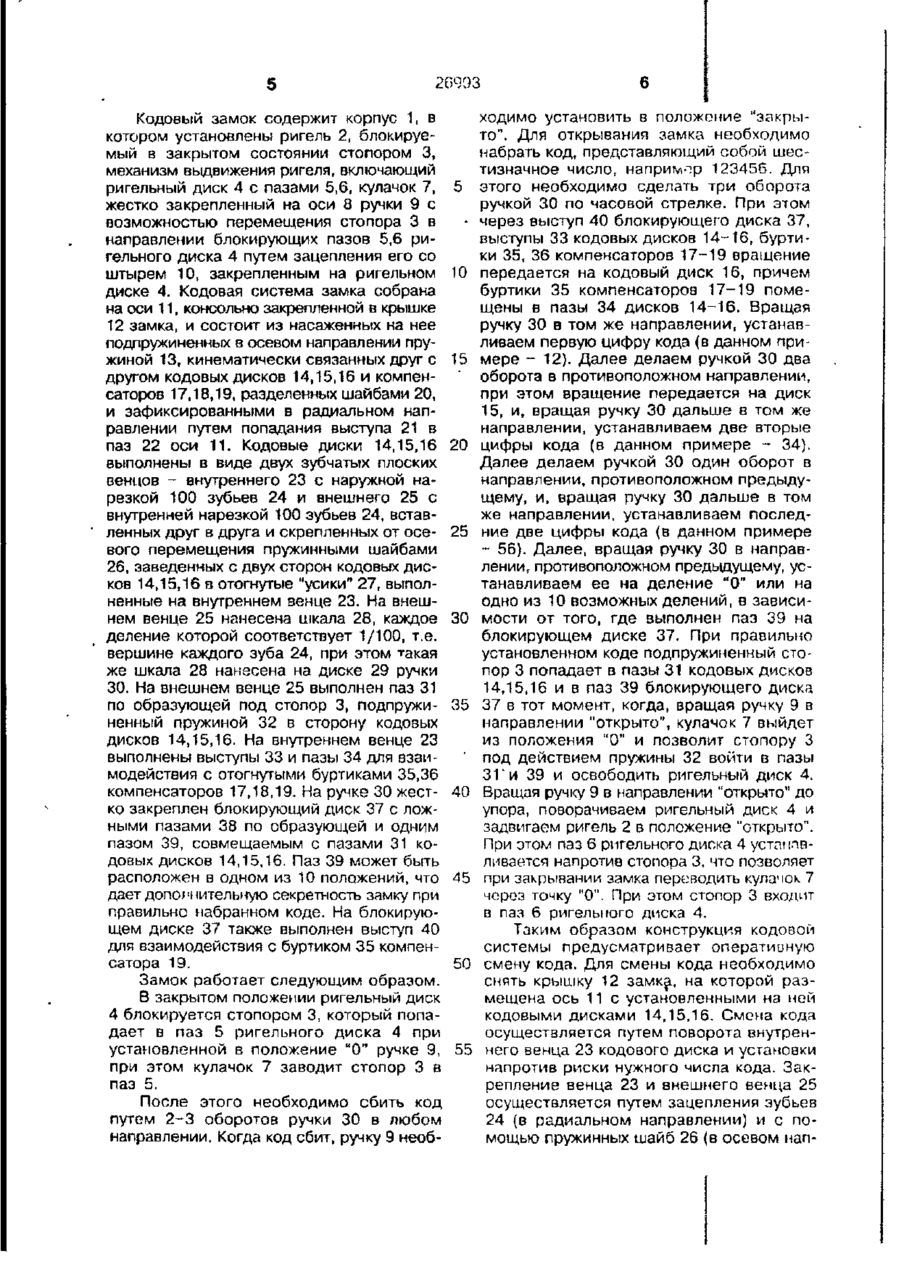

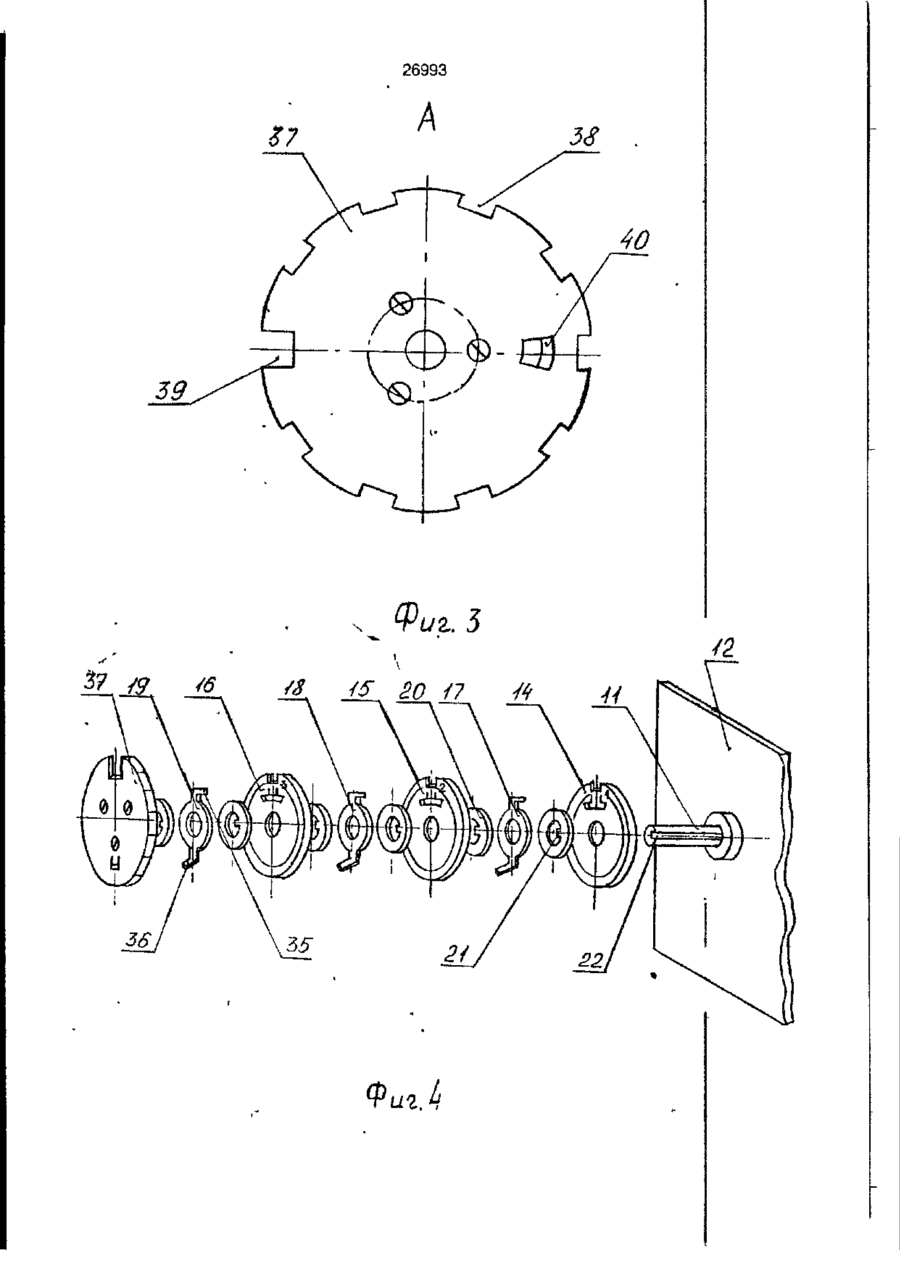

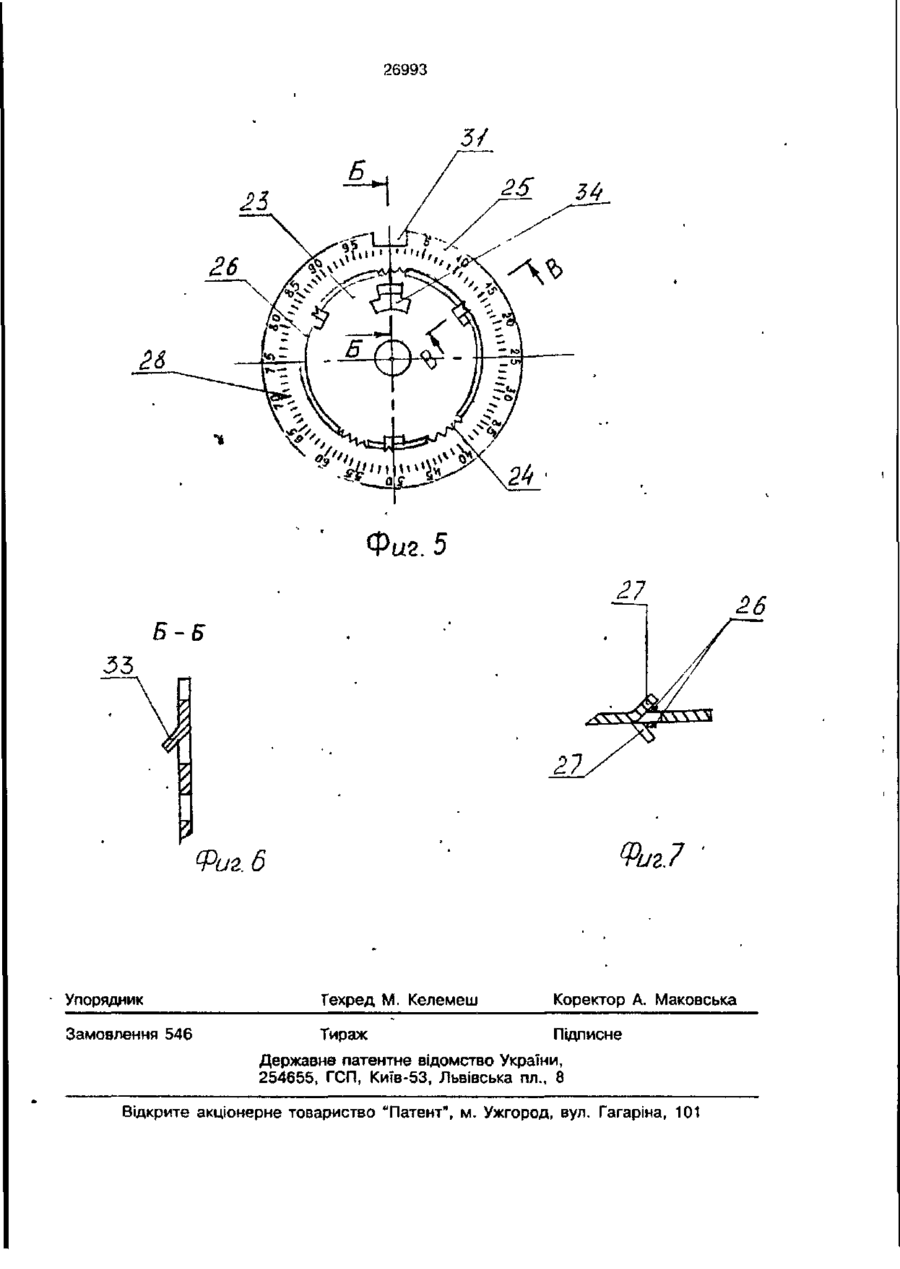

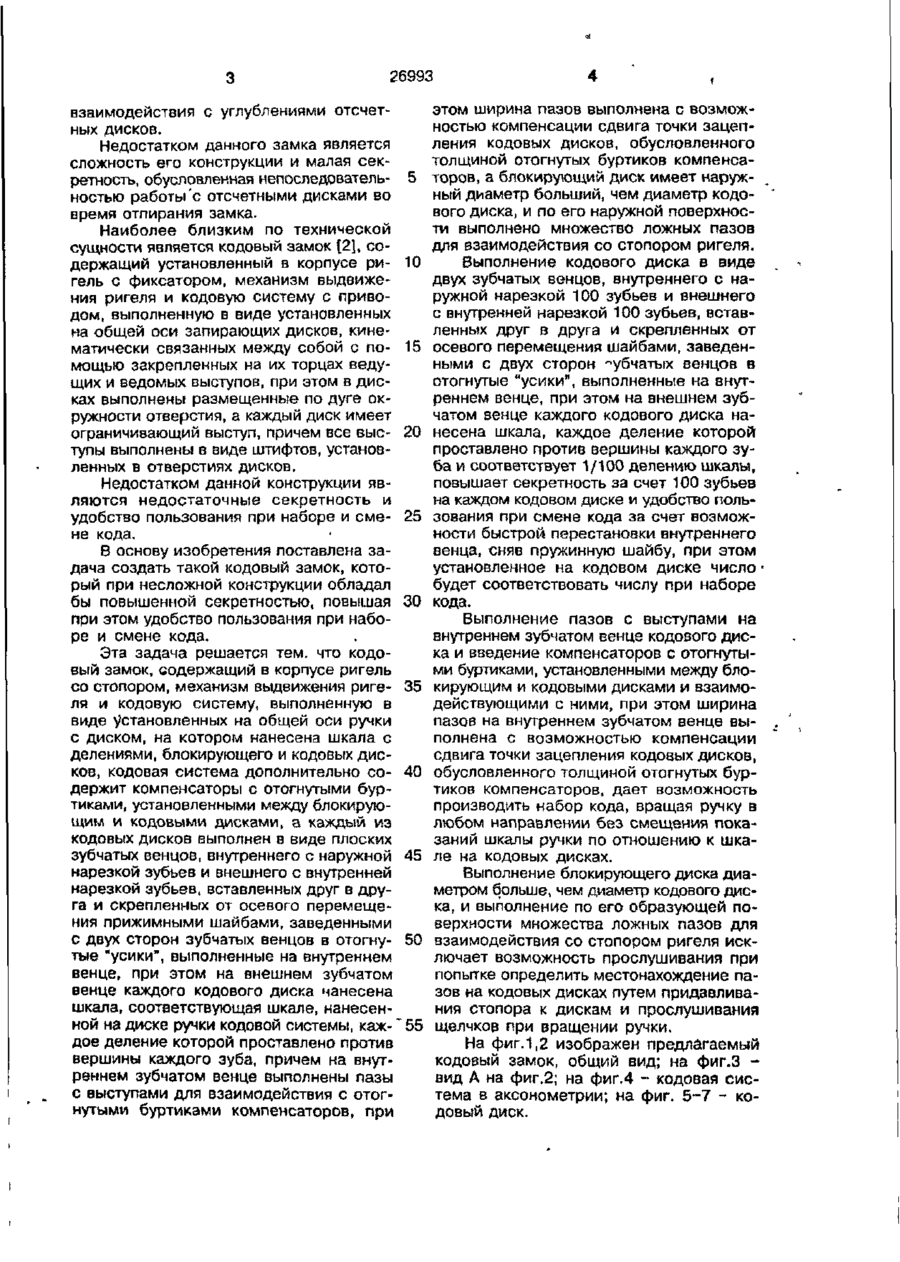

Кодовый замок, содержащий установленный в корпусе ригель со стопором, механизм выдвижения ригеля и кодовую систему, выполненную в виде установленных на общей оси ручки с диском, на KOTODOM нанесена шкала с делениями, блокирующего и кодовых дисков, о т л и ч а ю щ и й с я тем, что кодовая система содержит компенсаторы с отогнутыми буртиками, установленными между блокирующим и кодовыми дисками, а каждый из кодовых дисков выполнен в виде двух плоских зубчатых венцов, внутреннего с наружной нарезкой зубьев и внешнего с внутренней нарезкой зубьев, вставленных друг в друга и скрепленных от осевого перемещения прижимными шайбами, заведенными с двух сторон зубчатых венцов в отогнутые "усики", выполненные на внутреннем венце, при этом на внешнем зубчатом венце каждого кодового диска нанесена шкала, соответствующая шкале, нанесенной на диске ручки кодовой системы, каждое деление которой проставлено против вершины каждого зуба, причем на внутреннем зубчатом венце выполнены пазы с выступами для взаимодействия с отогнутыми буртиками компенсаторов, при этом ширина пазов выполнена с возможностью компенсации сдвига точки зацепления кодовых дисков, обусловленного толщиной отогнутых буртиков компенсаторов, а блокирующий диск, жестко закрепленный на ручке, имеет наружный диаметр больше, чем диаметр кодового диска, и по его наружной поверхности выполнено множество ложных пазов для взаимодействия со стопором ригеля. О Изобретение относится к кодовым замкам, предназначенным для запирания складских, служебных и жилых помещений, шкафов, сейфов, гаражей и других объектов. Известен секретный замок с кодовой системой [1], содержащий корпус, в котором расположены соосно установленные на ригеле, имеющем продольный и пересекающийся с ним кольцевой паз под упор запорного диска^ отсчетные и запорные диски, снабженные на наружной поверхности углублениями под фиксаторы, а на торцевой поверхности - зубьями для зацепления одного с другим с помощью прижимной планки, а блокировка замка выполнена в виде подпружиненного штока с кольцевыми выточками для 26993 взаимодействия с углублениями отсчетных дисков. Недостатком данного замка является сложность его конструкции и малая секретность, обусловленная непоследовательностью работы 'с отсчетными дисками во время отпирания замка. Наиболее близким по технической сущности является кодовый замок [2], содержащий установленный в корпусе ригель с фиксатором, механизм выдвижения ригеля и кодовую систему с приводом, выполненную в виде установленных на общей оси запирающих дисков, кинематически связанных между собой с помощью закрепленных на их торцах ведущих и ведомых выступов, при этом в дисках выполнены размещенные по дуге окружности отверстия, а каждый диск имеет ограничивающий выступ, причем все выступы выполнены в виде штифтов, установленных в отверстиях дисков. Недостатком данной конструкции являются недостаточные секретность и удобство пользования при наборе и смене кода. В основу изобретения поставлена задача создать такой кодовый замок, который при несложной конструкции обладал бы повышенной секретностью, повышая при этом удобство пользования при наборе и смене кода. Эта задача решается тем. что кодовый замок, содержащий в корпусе ригель со стопором, механизм выдвижения ригеля и кодовую систему, выполненную в виде установленных на общей оси ручки с диском, на котором нанесена шкала с делениями, блокирующего и кодовых дисков, кодовая система дополнительно содержит компенсаторы с отогнутыми буртиками, установленными между блокирующим и кодовыми дисками, а каждый из кодовых дисков выполнен в виде плоских зубчатых венцов, внутреннего с наружной нарезкой зубьев и внешнего с внутренней нарезкой зубьев, вставленных друг в друга и скрепленных от осевого перемещения прижимными шайбами, заведенными с двух сторон зубчатых венцов в отогнутые "усики", выполненные на внутреннем венце, при этом на внешнем зубчатом венце каждого кодового диска нанесена шкала, соответствующая шкале, нанесенной на диске ручки кодовой системы, каждое деление которой проставлено против вершины каждого зуба, причем на внутреннем зубчатом венце выполнены пазы с выступами для взаимодействия с отогнутыми буртиками компенсаторов, при 5 10 15 20 25 30 35 40 45 50 55 этом ширина пазов выполнена с возможностью компенсации сдвига точки зацепления кодовых дисков, обусловленного толщиной отогнутых буртиков компенсаторов, а блокирующий диск имеет наружный диаметр больший, чем диаметр кодового диска, и по его наружной поверхности выполнено множество ложных пазов для взаимодействия со стопором ригеля. Выполнение кодового диска в виде двух зубчатых венцов, внутреннего с наружной нарезкой 100 зубьев и внешнего с внутренней нарезкой 100 зубьев, вставленных друг в друга и скрепленных от осевого перемещения шайбами, заведенными с двух сторон губчатых венцов в отогнутые "усики", выполненные на внутреннем венце, при этом на внешнем зубчатом венце каждого кодового диска нанесена шкала, каждое деление которой проставлено против вершины каждого зуба и соответствует 1/100 делению шкалы, повышает секретность за счет 100 зубьев на каждом кодовом диске и удобство пользования при смене кода за счет возможности быстрой перестановки внутреннего венца, сняв пружинную шайбу, при этом установленное на кодовом диске число • будет соответствовать числу при наборе кода. Выполнение пазов с выступами на внутреннем зубчатом венце кодового диска и введение компенсаторов с отогнутыми буртиками, установленными между блокирующим и кодовыми дисками и взаимодействующими с ними, при этом ширина пазов на внутреннем зубчатом венце выполнена с возможностью компенсации сдвига точки зацепления кодовых дисков, обусловленного толщиной отогнутых буртиков компенсаторов, дает возможность производить набор кода, вращая ручку в любом направлении без смещения показаний шкалы ручки по отношению к шкале на кодовых дисках. Выполнение блокирующего диска диаметром больше, чем диаметр кодового диска, и выполнение по его образующей поверхности множества ложных пазов для взаимодействия со стопором ригеля исключает возможность прослушивания при попытке определить местонахождение пазов на кодовых дисках путем придавливания стопора к дискам и прослушивания щелчков при вращении ручки. На фиг.1,2 изображен предлагаемый кодовый замок, общий вид; на фиг.З вид А на фиг.2; на фиг.4 - кодовая система в аксонометрии; на фиг. 5-7 - кодовый диск. 269ЭЗ Кодовый замок содержит корпус 1, в котором установлены ригель 2, блокируемый в закрытом состоянии стопором 3, механизм выдвижения ригеля, включающий ригельный диск 4 с пазами 5,6, кулачок 7, жестко закрепленный на оси 8 ручки 9 с возможностью перемещения стопора 3 в направлении блокирующих пазов 5,6 ригельного диска 4 путем зацепления его со штырем 10, закрепленным на ригельном диске 4. Кодовая система замка собрана на оси 11, консольно закрепленной в крышке 12 замка, и состоит из насаженных на нее подпружиненных в осевом направлении пружиной 13, кинематически связанных друг с другом кодовых дисков 14,15,16 и компенсаторов 17,18,19, разделенных шайбами 20, и зафиксированными в радиальном направлении путем попадания выступа 21 в паз 22 оси 11. Кодовые диски 14,15,16 выполнены в виде двух зубчатых плоских венцов - внутреннего 23 с наружной нарезкой 100 зубьев 24 и внешнего 25 с внутренней нарезкой 100 зубьев 24, вставленных друг в друга и скрепленных от осевого перемещения пружинными шайбами 26, заведенных с двух сторон кодовых дисков 14,15,16 в отогнутые "усики" 27, выполненные на внутреннем венце 23. На внешнем венце 25 нанесена шкала 28, каждое деление которой соответствует 1/100, т.е. вершине каждого зуба 24, при этом такая же шкала 28 нанесена на диске 29 ручки 30. На внешнем венце 25 выполнен паз 31 по образующей под стопор 3, подпружиненный пружиной 32 в сторону кодовых дисков 14,15,16. На внутреннем венце 23 выполнены выступы 33 и пазы 34 для взаимодействия с отогнутыми буртиками 35,36 компенсаторов 17,18,19. На ручке 30 жестко закреплен блокирующий диск 37 с ложными пазами 38 по образующей и одним пазом 39, совмещаемым с пазами 31 кодовых дисков 14,15,16. Паз 39 может быть расположен в одном из 10 положений, что дает дополнительную секретность замку при правильно набранном коде. На блокирующем диске 37 также выполнен выступ 40 для взаимодействия с буртиком 35 компенсатора 19. 5 10 15 20 25 30 35 40 45 50 Замок работает следующим образом. 8 закрытом положении ригельный диск 4 блокируется стопором 3, который попадает в паз 5 ригельного диска 4 при установленной в положение "0" ручке 9, 55 при этом кулачок 7 заводит стопор 3 в паз 5. После этого необходимо сбить код путем 2-3 оборотов ручки 30 в любом направлении. Когда код сбит, ручку 9 необ ходимо установить в положение "закрыто". Для открывания замка необходимо набрать код, представляющий собой шестизначное число, например 123456. Для этого необходимо сделать три оборота ручкой 30 по часовой стрелке. При этом через выступ 40 блокирующего диска 37, выступы 33 кодовых дисков 14-16, буртики 35, 36 компенсаторов 17-19 вращение передается на кодовый диск 16, причем буртики 35 компенсаторов 17-19 помещены в пазы 34 дисков 14-16. Вращая ручку 30 в том же направлении, устанавливаем первую цифру кода (в данном примере - 12). Далее делаем ручкой 30 два оборота в противоположном направлении, при этом вращение передается на диск 15, и, вращая ручку 30 дальше в том же направлении, устанавливаем две вторые цифры кода (в данном примере - 34). Далее делаем ручкой 30 один оборот в направлении, противоположном предыдущему, и, вращая ручку 30 дальше в том же направлении, устанавливаем последние две цифры кода (в данном примере - 56). Далее, вращая ручку 30 в направлении, противоположном предыдущему, устанавливаем ее на деление "0" или на одно из 10 возможных делений, в зависимости от того, где выполнен паз 39 на блокирующем диске 37. При правильно установленном коде подпружиненный стопор 3 попадает в пазы 31 кодовых дисков 14,15,16 и в паз 39 блокирующего диска 37 в тот момент, когда, вращая ручку 9 в направлении "открыто", кулачок 7 выйдет из положения "0" и позволит стопору 3 под действием пружины 32 войти в пазы 31 и 39 и освободить ригельный диск 4. Вращая ручку 9 в направлении "открыто" до упора, поворачиваем ригельный диск 4 и задвигаем ригель 2 в положение "открыто". При этом паз 6 ригельного диска 4 устанавливается напротив стопора 3, что позволяет при закрывании замка переводить кулачок 7 через точку "0". При этом стопор 3 входит в паз 6 ригельного диска 4. Таким образом конструкция кодовой системы предусматривает оператииную смену кода. Для смены кода необходимо снять крышку 12 замка, на которой размещена ось 11с установленными на ной кодовыми дисками 14,15,16. Смена кода осуществляется путем поворота внутреннего венца 23 кодового диска и устанозки напротив риски нужного числа кода. Закрепление венца 23 и внешнего венца 25 осуществляется путем зацепления зубьев 24 {в радиальном направлении) и с помощью пружинных шайб 26 (в осевом нал 26993 равлении). Шайба 26 заводится под отогнутые "усики" 27 внутреннего венца 23 кодового диска. Использование пружинных шайб 26 облегчает и ускоряет перестановку кода, причем при перестановке кода снимается только та шайба 26, которая установлена со стороны нанесения шкалы 28 на кодовых дисках 14, 15, 16. 8 100 зубьев 24, расположенных напротив делений шкалы 28 в кодовых дисках 14,15,16, позволяют значительно повысить секретность замка. При использовании только трех кодовых дисков замок имеет миллион комбинаций. Добавление одного диска увеличивает количество комбинаций в 100 раз. Фиг 2 26993 ч Фиг. З Фиг.ї 26993 Фаг. 5 Б-Б Фиг7 ' Фиг. 6 Упорядник Техред М. Келемеш Коректор А. Маковська Замовлення 546 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
