Комплектна трансформаторна підстанція

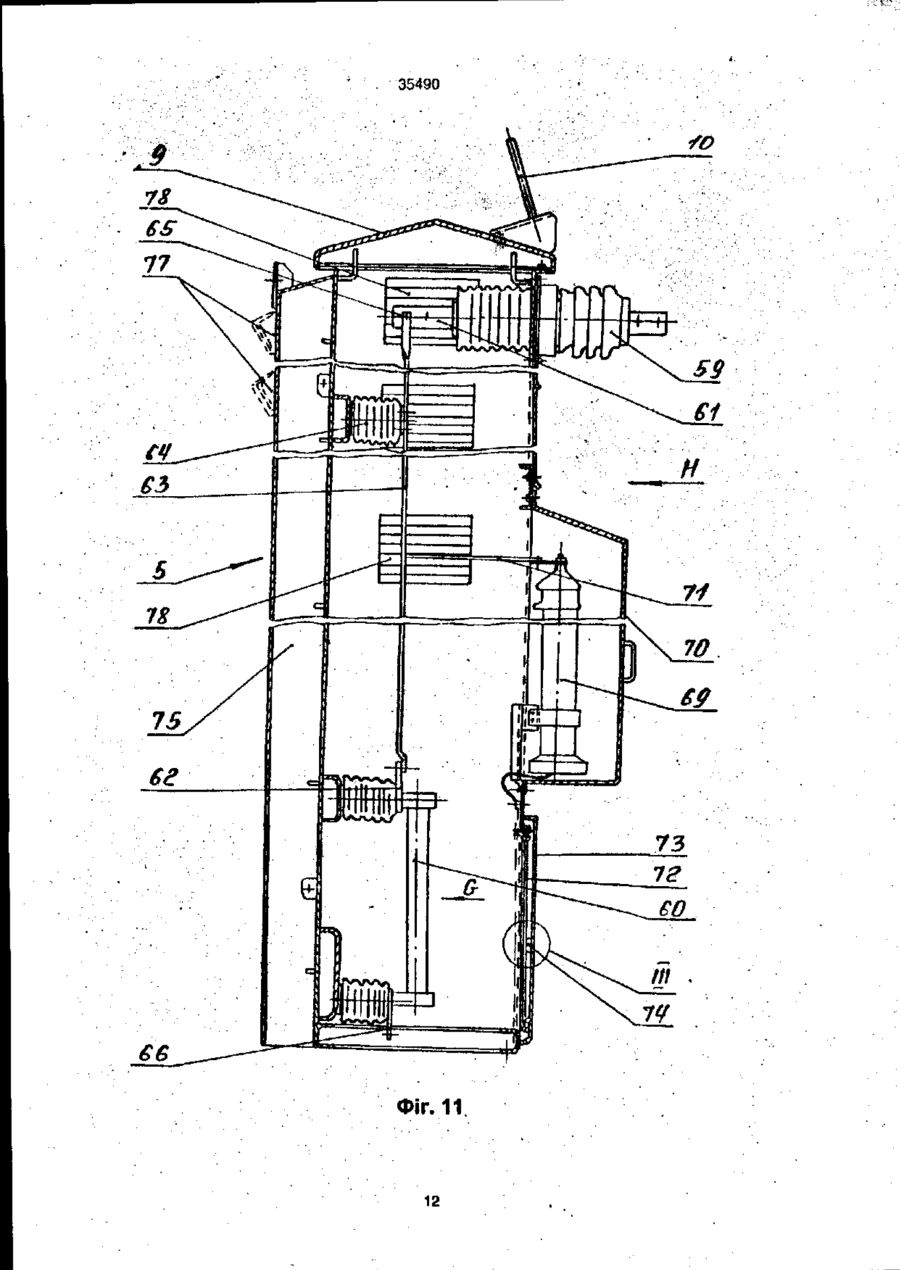

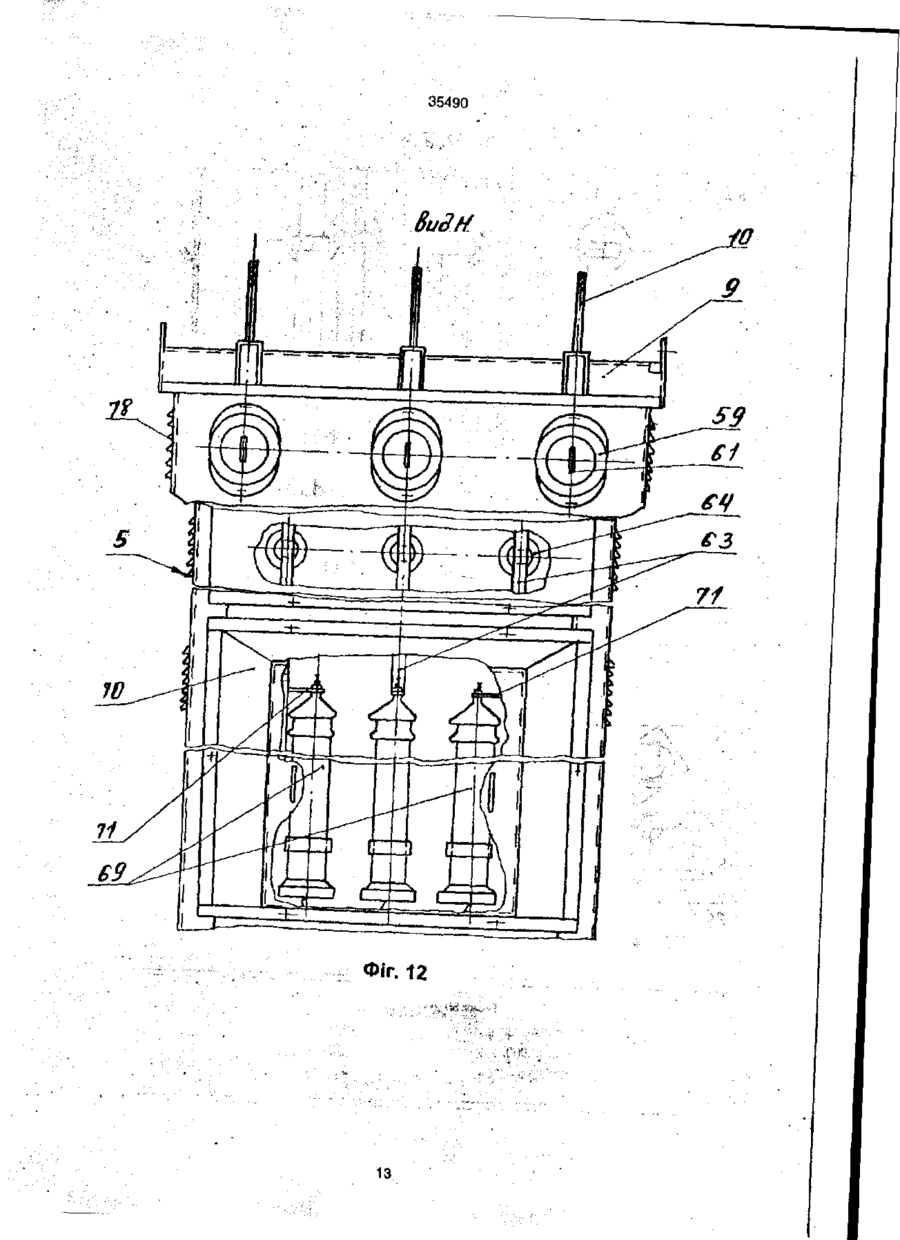

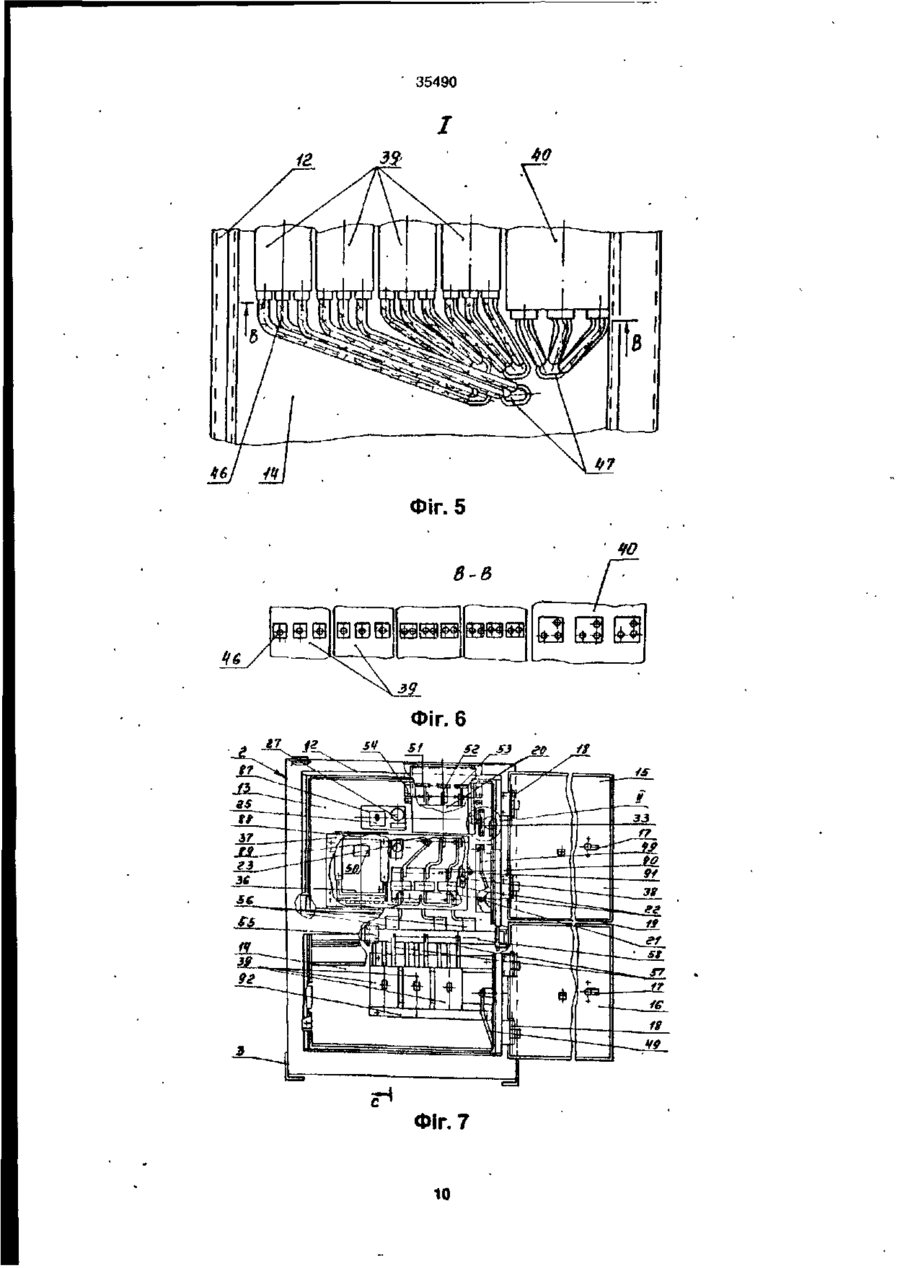

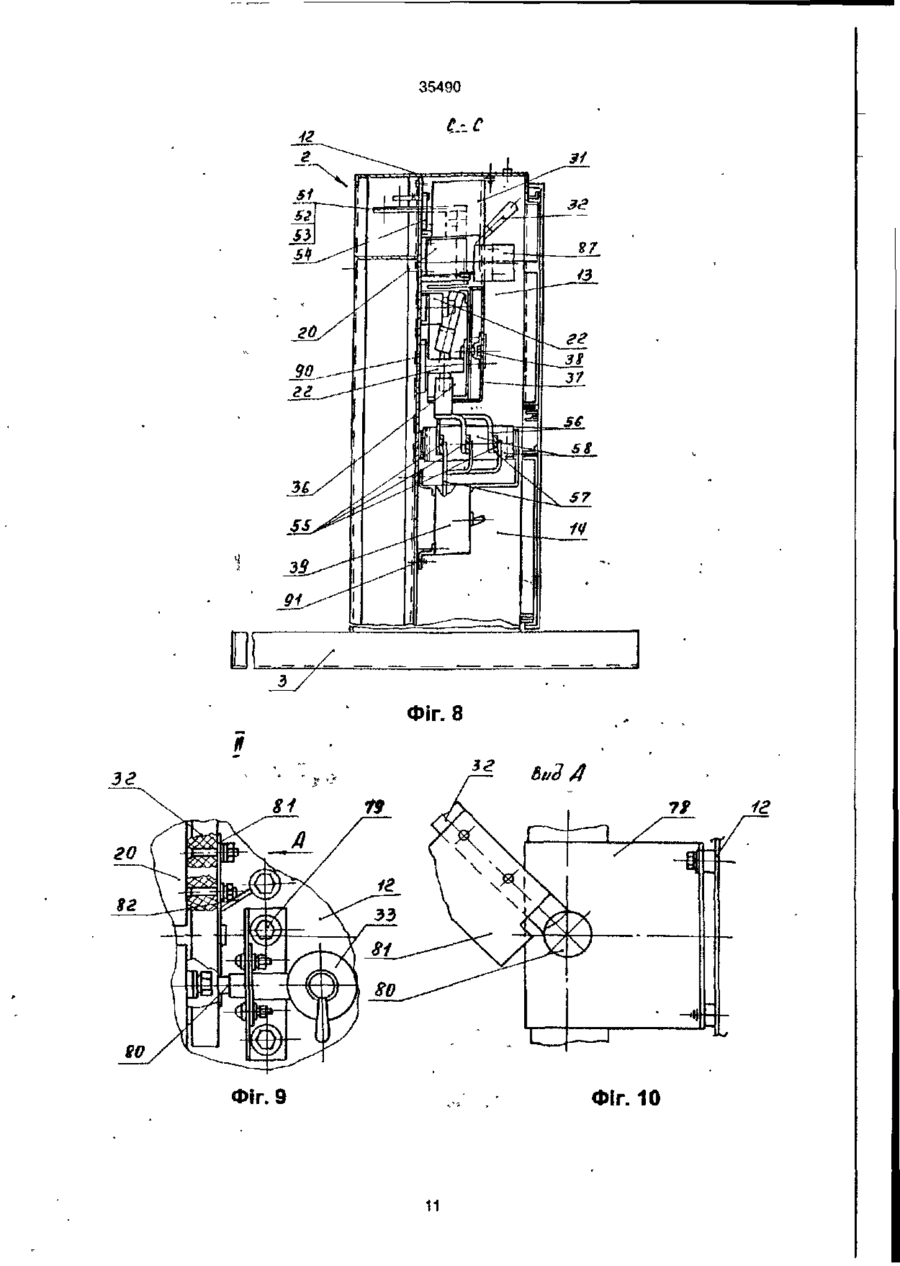

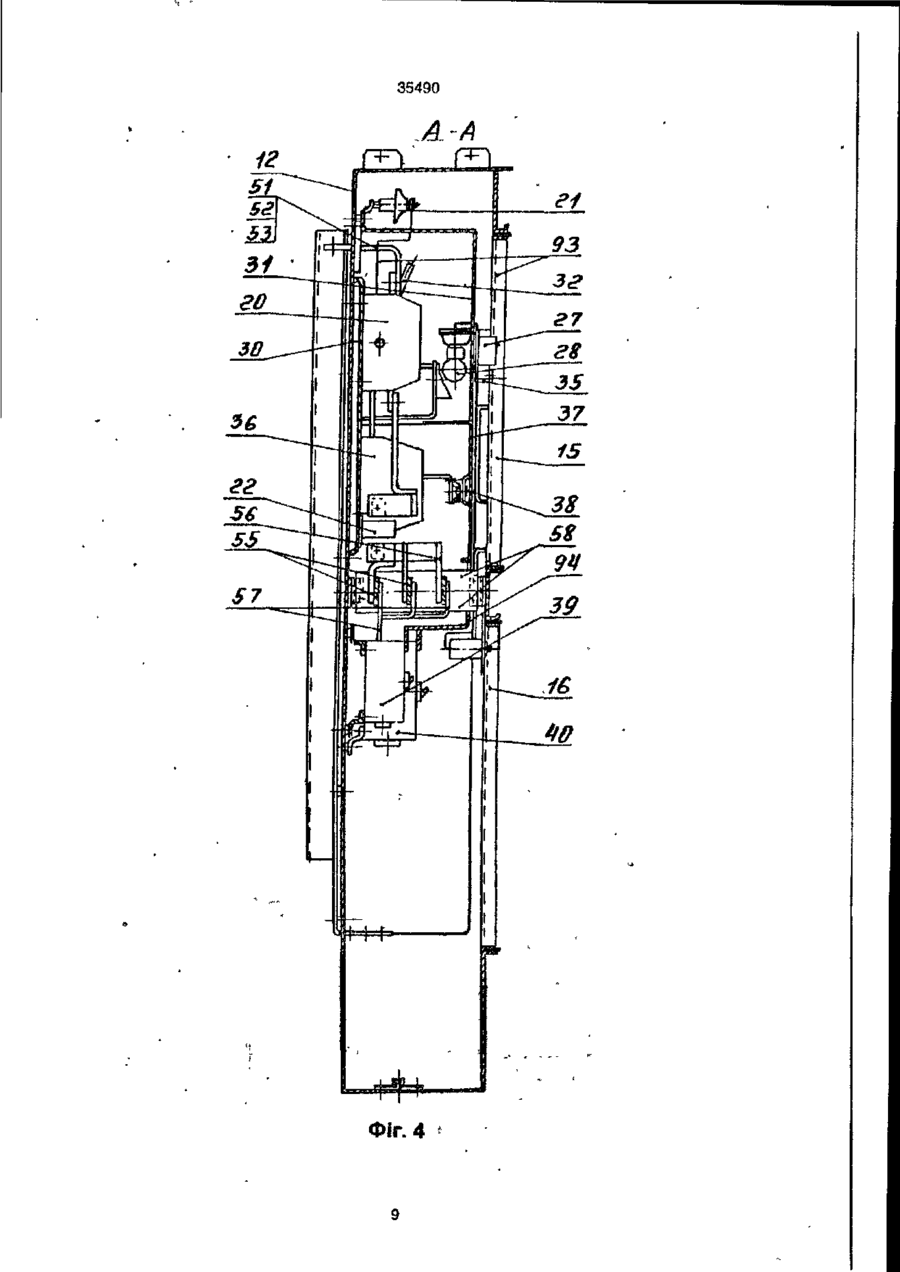

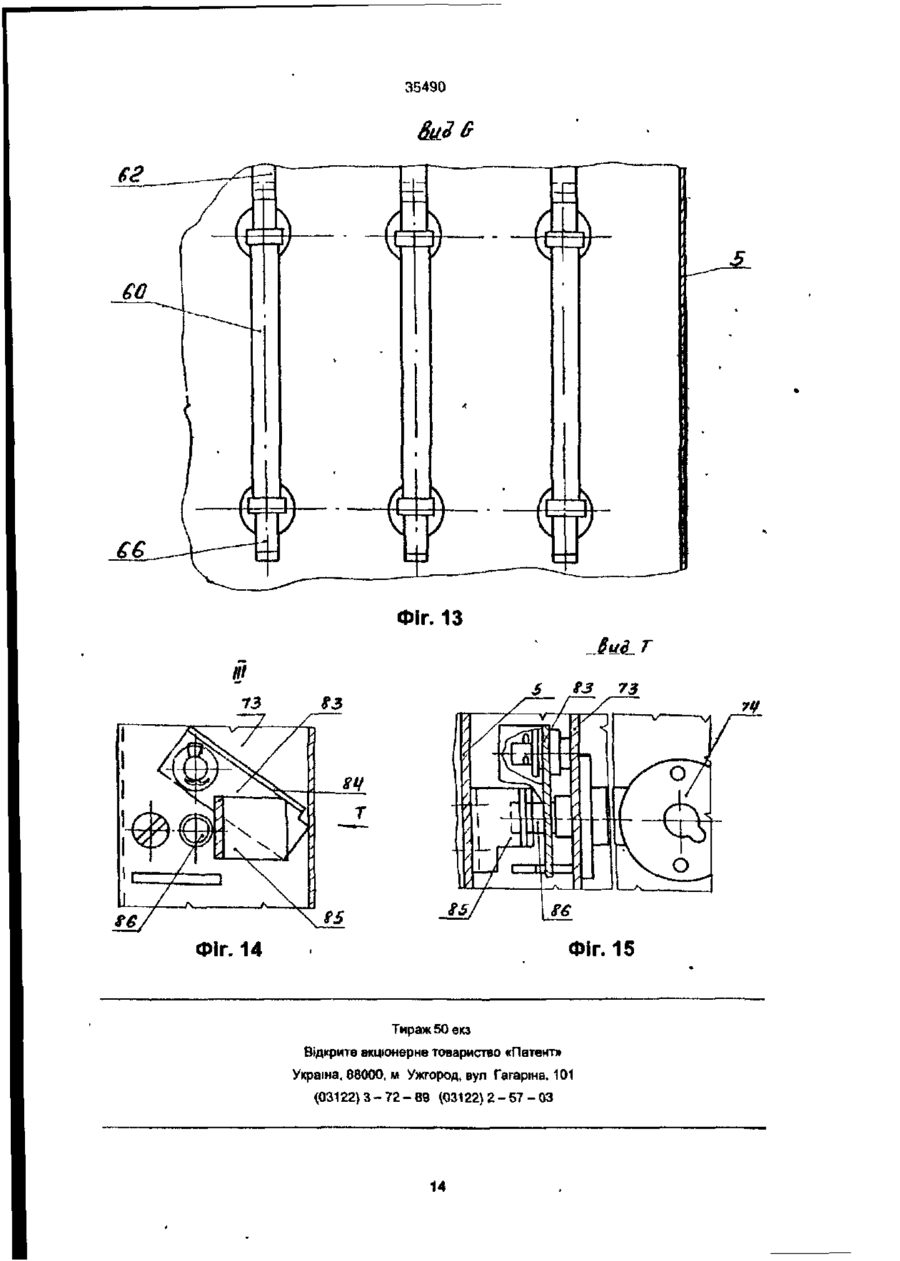

1 Комплектна трансформаторна підстанція, яка містить шафу силового трансформатора, низьковольтну шафу і встановлену поверх високовольтну вежу, в якій установлені високовольтні запобіжники і вентильні розрядники, у низьковольтній шпфі встановлена низьковольтна апаратура роз'єднувач, розрядники, магнітний пускач, запобіжники, трансформатори струму, електролічильник, вимикач освітлення, автоматичні вимикачі, у верхній частині низьковольтної шафи розташований роз'єднувач, а в нижній частині - автоматичні вимикачі, яка відрізняється тим, що низьковольтна шафа розділена на відсіки - відсік автоматичних вимикачів і відсік низковольтного роз'єднувача, постачений внутрішніми дверима і панелями, закріпленими на задній стінці каркаса шафи, внутрішні двері мають відбортовки і закріплені в середній частин) відсіку низьковольтного роз'єднувача, створюючи замкнутий відсік, в якому розміщені електролічильник і трансформатори струму, установпені поруч в одній площині на панелях, у низьковольтній шафі виконані збірні шини, що розташовані між ВІДСІКОМ низьковольтного роз'єднувача і ВІДСІКОМ автоматичних вимикачів і закріплені в ІЗОЛЯЦІЙНИХ пластинах, установлених з обох боків каркаса шафи, високовольтна вежа виконана з прорізом, що розташований навпроти високовольтних запобіжників, при цьому проріз закритий дверима, що маюгь блок-замок із "секретом". 2. Підстанція по п.1, яка відрізняється тим, що роз'єднувач і трансформатори струму установлені на панель. З Підстанція по пп. 1,2, яка відрізняється тим, що в площині розташування роз'єднувача і трансформаторів струму розміщена панель, на якій установлені запобіжники, магнітний пускач і електролічильник 4. Підстанція по п.1, яка відрізняється тим, що у відсіку низьковольтного роз'єднувача на бічній стінці каркаса шафи розміщена панель, на якій установлений вимикач освітлення. 5. Підстанція по п 1, яка відрізняється тим, що у верхній частині відсіку низьковольтного роз'єднувача розміщена панель, на якій установлені низьковольтні розрядники 6 Підстанція по п 1. яка відрізняється тим, що у відсіку низьковольтного роз'єднувача на бічній стінці каркаса шафи установлені низьковольтні розрядники 7. Підстанція по п.1, яка відрізняється тим, що в одній площині з роз'єднувачем розміщена панель, на якій устаноапений вимикач освітлення 8 Підстанція по п.1, яка відрізняється тим, що електричні проводи автоматичних вимикачів проходять через задню стінку каркаса шафи 9. Підстанція по п і , яка відрізняється тим, що на задній стінці каркаса іііафи встановлені ІЗОЛЯЦІЙНІ втулки. 10 Підстанцій по п п.8, 9. яка відрізняється тим, що електричні проводи автоматичних вимикачів проходять через ІЗОЛЯЦІЙНІ втулки. 11. Підстанція no n 9, яка відрізняється тим, що ізоляційні втулки виконані з поліхлорвінілового пластикату. 12. Підстанція по п 1. яка відрізняється тим, що з боку високовольтно* веж< жорстко закріплений захисний кожух, в якому установлені вентильні розрядники 13 Підстанція по п.1, яка відрізняється тим, що всередині високовольтної вежі установлені алюмінієві сгрумоведучі шини. 14 Підстанція по п 13 яка відрізняється тим, що верхня частина алюмінієвих струмоведучих шин розгорнута на "ребро" і виконана з елементами у вигляді "пропелерів". 15 Підстанція по п 1, яка відрізняється тим, що панелі в низьковольтній шафі виконані знімними. 16 Підстанція по п 1 , яка відрізняється тим, що на роз'єднувачі установлений захисний екран 17. Підстанція по п 1, яка відрізняється тим, що на дверях високовольтної вежі закріплений блокувальний куток із можливістю переміщення, звільнення зони для висувного стрижня блок-замка з "секретом". 18. Підстанція по п.1, яка відрізняється тим, що в шафі силового трансформатора під час транспортування встановлений силовий трансформатор. О о < 5Г 35490 Винахід належить до електротехніки, зокрема до конструкції комплектних трансформаторних підстанцій (КТП), що призначені дня прийому, перетворення і розподілу електричної енергії трифазного току частоти 50 Гц у сільських електричних мережах, а так само для електропостачання інших об'єктів Відома комплектна трансформаторна підстанція (див Патент України № 14909, кл. Н02В 7/06), взята за прототип, містить низьковольтну шафу і встановлену поверх високовольтну вежу. Низьковольтна шафа виконана у виді каркасу, задня синка якого є панеллю низьковольтної шафи, а з боку відсіку силового трансформатора є низьковольтна панель відсіку силового трансформатора Низьковольтна шафа має двоє зовнішніх дверей, що сполучені з каркасом за допомогою петель У каркасі низьковольтної шафи встановлені в одній площині металеві горизонтальні косинці, що розташовані паралельно задній стінці і закріплені до середньої частини шафи Два середніх косинці встановлені поблизу перегородки, яка розташована між дверними прорізами у каркасі. У каркасі встановлені вертикально чотири косинці, із яких два косинці приварені до перегородки, а два інших косинці розташовані навпроти двох вищевказаних косинців і закріплені до середньої частини шафи. На задній стінці низьковольтної шафи розташована апаратура, тобто на двох верхніх горизонтальних косинцях закріппені низьковольтний роз'єднувач і фотореле, що розташовані ближче до бічної стінки каркаса На однім із середніх горизонтальних косинців закріплені трансформатори току, низьковольтні розрядники і магнітний пускач. На іншому середньому косинці встановлені иизьковольтш запобіжники Електролічильник закріплений на двох середніх горизонтальних косинцях На нижніх горизонтальних косинцях кріпляться п'ять автоматичних низьковольтних вимикачів На знімному косинці розташовані два ручні перемикачі і вимикач освітлення У високовольтній вежі, у її нижній частині встановлені високовольтні . запобіжники У високовольтній вежі встановлені високовольтні вентильні розрядники. Зовнішня стінка високовольтної вежі є низьковольтною панеллю, на якій по висоті кріпляться алюмінієві шини за допомогою планок. Недоліки прототипу - складність конструкції, - висока трудомісткість виготовлення (наявність алюмінієвих шин великої довжини, потребує великої КІЛЬКОСТІ кріпильних елементів), - збільшена витрата металу, - некомплектність постачання комплектуючої апаратури в КТП (відсутність силового трансформатора, високовольтного роз'єднувача і т п.), - недостатня безпека в експлуатації (при роботі в низьковольтній шафі), - висока трудомісткість монтажу низьковольтної апаратури безпосередньо в низьковольтній шафі. У основу винаходу поставлена задача створення комплектної трансформаторної підстанції, в котрої нове виконання компонування низьковольтної шафи за рахунок застосування панелей, на яких раніше на робочих конвеєрах за вод у-ви готовлювача встановлюється низьковольтна апаратура, а потім панелі монтуються в низьковольтній шафі, що прискорює складання і монтаж, зменшує час І трудомісткість монтажних робіт. У КТП забезпечується поліпшення умов експлуатації" І виняток використання неврахованої електроенергії Рішення поставленої задачі забезпечує комплектна трансформаторна підстанція, яка містить шафу силового трансформатора, низьковольтну шафу і встановлену поверх високовольтну вежу, в якій установлені високовольтні запобіжники і вентильні розрядники У низьковольтній шафі встановлена низьковольтна апаратура - роз'єднувач, розрядники, магнітний пускач, запобіжники, трансформатори току, електролічильник, вимикач освітлення, автоматичні вимикачі. Низьковольтна шафа розділена на відсіки відсік автоматичних вимикачів і відсік низковольтного роз'єднувача, постачений внутрішніми дверима і панелями, закріпленими на задній спнці каркаса шафи, внутрішні двері мають відбортовки І закріплена в середній частині відсіку низьковольтного роз'єднувача, створюючи замкнутий відсік, в якому розміщені електролічильник і трансформатори току, установлені поруч в одній площині на панелях, У низьковольтній шафі виконані збірні шини, що розташовані між відсіком низьковольтного роз'єднувача і відсіком автоматичних вимикачів і закріплені в ізоляційних пластинах, установлених по обидва боки каркаса шафи. Високовольтна вежа виконана з прорізом, що розташований навпроти високовольтних запобіжників, при цьому проріз закритий дверима, що має блок-замок з "секретом". Роз'єднувач і трансформатори току встановлені на панель, У площині розташування роз'єднувача і трансформаторів току розміщена панель, на якій установлені запобіжники, магнітний пускач І електролічильник У відсіку низьковольтного роз"єднувача на бічній стінці каркаса шафи розміщена панель, на якій установлений вимикач освітлення У верхній частині відсіку низьковольтного роз'єднувача розміщена панель, на якій установлені низьковольтні розрядники. У відсіку низьковольтного роз'єднувача на бічній стінці каркаса шафи встановлені низьковольтні розрядники. У одній площині з роз'єднувачем розміщена панель, на якій установлений вимикач освітлення. Електричні проводи автоматичних вимикачів проходять через задню стінку каркаса шафи. На задній стінці каркаса шафи встановлені ізоляційні втулки. Електричні проводи автоматичних вимикачів проходять через ізоляційні втулки. Ізоляційні втулки виконані з поліхлорвінілового пластиката. Збоку високовольтної1 вежі жорстко закріплений захисний кожух, в який установлені вентильні розрядники. У середині високовольтної вежі установлені алюмінієві струмоведучі шини. Верхня частина 35490 алюмінієвих струмоведучих шин розгорнута на "ребро" і виконана з елементами у виді "пропелерів" Панелі в низьковольтній шафі виконані знімними. На роз'єднувачі встановлений захисний екран. На дверях високовольтної вежі закріплений блокувальний куток із можливістю переміщення, звільнення зони для висувного стрижня блок-замка з "секретом". У шафі силового трансформатора під час транспортування встановлений силовий трансформатор Технічний результат, який досягається при використанні винаходу: - удосконалена конструкція, - знижена трудомісткість складання і монтажу шаф КТП, зокрема, в низьковольтній шафі монтуються окремо виконані панепі з заздапегідь установленою на них високовольтною апаратурою; - підвищений споживчий попит за рахунок комплектності постачання КТП заводом-виготовлювачем на об'єкт замовника (комплектне постачання із силовим трансформатором і високовольтним роз'єднувачем зовнішньої установки), - транспортування КТП здійснюється разом із силовим трансформатором при цьому економиться площа на транспортних засобах (залізничній платформі, автомобільному транспорті), - виключені механічні ушкодження електричних проводів при проходженні через каркас низьковольтної шафи за рахунок застосування ізоляційних чопів, через які, в свою чергу, проходять електричні проводи, - виключене використання неврахованої електроенергії за рахунок закриття електролічильника і трансформаторів току внутрішніми дверима, виконаної з відбортовками й умонтованим механічним замком, - компонування електролічильника і трансформаторів току на панелях забезпечуються їхнім ' розташуванням пору-» в одній площині в середній частині ві£-іку низьковольтного роз'єднувача низьковольтної шафи, - забезпечений захист від доторку обслуговуючого персоналу до струмоведучих елементів, що знаходиться під напругою, розташованими усередині низьковольтної шафи за рахунок установки захисних екранів (наприклад, на низьковольтні роз'єднувачі і т д ); - забезпечена безпечна робота обслуговуючого персоналу, виключені помилкові операції з встановленою апаратурою у низьковольтній шаф* і високовольтній вежі за рахунок виконання механічних блокувань; - блокування, що не дозволяє включати роз'єднувач у низьковольтній шафі при відключеному високовольтному роз'єднувачі, який установлений на кінцевій опорі високовольтної лінії (не показаний); - блокування, що не дозволяє відключати високовольтний роз'єднувач при відключеному низьковольтному роз'єднувачі за рахунок черговості використання одного знімного ключа з "секретом"1, встановленого в блок-замок рукоятки низьковольтного роз'єднувача, а потім перенесеного є бпок-за мок, установлений на приводі головних ножів високовольтного роз'єднувача (не показані), - блокування, що запобігає доступ до високовольтних запобіжників, встановлених у високовольтній вежі, при відключених зазем 'рних ножах високовольтного роз'єднувача за рахунок черговості використання одного знімного ключа з "секретом", установленого на приводі заземленних ножів високовольтного роз'єднувача, а потім перенесеного в блок-замок, установлений-на дверях високовольтної вежі, - блокування, що не дозволяє відключити заземленні ножі високовольтного роз'єднувача при відкритих дверях високовольтної вежі, де розташовані високовольтні запобіжники, за рахунок неможливості витягу знімного ключа з блок-замка відкритих дверей високовольтної вежі, - блокування, що забезпечує ПОСЛІДОВНІСТЬ відкривання в низьковольтній шафі на початку зовнішніх дверей відсіку автоматичних вимикачів, а потім зовнішніх дверей відсіку низьковольтного роз'єднувача за рахунок наявності "язичка" у виді пластини на нижніх зовнішніх дверях низьковольтно) шафи. Заявлена комплектна трансформаторна підстанція пояснюється графічно: фіг 1, фіг 2 - комплектна трансформаторна підстанція (КТП), загальний вид; фіг.З - низьковольтна шафа КТП 1-й варіант виконання; фіг.4 - переріз А-А по фіг 3; фІг.5 - винесення І по фіг. 1; фіг.6 - переріз В-В по фіг.5; фіг 7 - низьковольтна шафа КТП, ІІ-й варіант виконання, фіг 8 - переріз С-С по фіг 7, фіг 9 - винесення II по фіг.З і фіг.7; фіг.10 - вид Д по фіг 9; фіг. 11 - високовольтна вежа КТП, загальний вид; фіг 12 - вид Н по фіг. 11; фиг13 • вид G по фіг 11; фіг. 14 - винесення III по фіг. 11; фіг. 15 - вид Тло фіг. 14 Винахід - комплектна трансформаторна підстанція складається з блока високої напруги 1 і низьковольтної шафи 2, що установлені на рамі основи 3 і сполучені між собою кріпильними елементами 4 (диа фіг.1,2). У блок високої напруги 1 входить високовольтна вежа 5 і шафа силового трансформатора 6. Высоковольтная вежа 5 установлена на даху 7 шафи силового трансформатора 6 і містить знімні траверси 8, що забезпечують утримання електричних проводів підходящих ліній (не показані). На даху 9 високовольтної вежі 5 установлені під кутом сталеві штирі 10 для утримання електричних проводів аідходящих ліній високовольтної лінії (не показані). У шафі силового трансформатора 6 установлений силовий трансформатор 11 (див. фіг.2). Металевий каркас 12 низьковольтної шафи 2 розділений на два відсіки - відсік низьковольтного роз'єднувача 13 і відсік автоматичних вимикачів 14 (див. фіг.З, 4, 7. 8). 35490 Низьковольтна шафа 2 містить двоє зовнішніх дверей - верхню і нижню 15 і 16, що виконані з замками 17 Двері 15 і 16 сполучені з каркасом 12 шафи 2 за допомогою петель 18 До нижніх ЗОВНІШНІХ дверей 16 приварений блокувальний "язичок" 19 у виді пластини (див фіг 3, 7) По 1-ому варіанту виконання у відсіку низьковольтного роз'єднувача 13 установлена низьковольтна апаратура - низьковольтний роз"єднувач (рубильник) 20, низьковольтні розрядники 21, трансформатори тока 22, низьковольтні запобіжники 23, магнітний пускач 24, перемикач керування 25 із вольтметром 26, вимикач освітлення 27, електролампа 28 і т д (див фіг 3, 4). Низьковольтні розрядники 21 закріплені у верхній частині відсіку низьковольтного роз'єднувача 13 на панелі 29 (знімної). Роз'єднувач 20 і трансформатори току 22 встановлені у відсіку низьковольтного роз'єднувача 13 на панелі ЗО (знімної"). На роз'єднувач 20 установлений захисний екран 31 (див фн.4. 8). На ручці 32 приводу роз'єднувача 20 установлений блок-замок 33 із "секретом" І знімним ключем (не показаний) (див фіг 3, 4, 8, 9). У площині розташування панелі ЗО із роз'єднувачем 20 і трансформаторами току 22 розміщена панель 34, на якій установлені низьковольтні запобіжники 23, магнітний пускач 24, перемикач керування 25 із вольтметром 26 (див фіг.З, 4), Навпроти панелі 34 (на бічній стінці каркаса 12 шафи 2) на панелі 35 установлений вимикач освітлення 27 з електролампою 28. У нижній частині панелі 34 установлений електролічильник 36, який розташований поруч в одній площині з трансформаторами току 22. У середній частині відсіку низьковольтного роз'єднувача 13 виконані внутрішні двері 37, що мають вщбортовки й умонтований механічний замок 38 і закріплені до каркаса 12 низьковольтної шафи 2. створюючи замкнутий відсік, у якому розміщені електролічильник 361 трансформатори току 22. У відсіку автоматичних вимикачів 14 низьковольтної шафи 2 розташовані автоматичні вимикачі 39, 40 t перемикачі ланцюгів обігріву і ліній освітлення 41 Автоматичні вимикачі 39, 40 і перемикачі 41 установлені на панелях 42, 43, 44, 45 розміщених у нижній частині низьковольтної шафи 2 {див. фіг.З). Від автоматичних вимикачів 39 і 40 відходять електричні проводи 46, що проходять через задню стінку каркаса 12 шафи 2 (див. фіг 5, 6). На задній стінці каркаса 12 шафи 2 встановлені ізоляційні втулки 47, що виконані з поліхлорвінілового пластиката (див фіг 3, 5, 6). Електричні проводи 46 від автоматичних вимикачів 39, 40 проходять через ізоляційні втулки 47 Електричні проводи 46 від автоматичних вимикачів 39, 40 із боку шафи силового трансформатора 6 встановлені в захисних кожухах 48 (див, фіг 2). Зовнішні двері 15 і 16 низьковольтної шафи 2 зблоковані між собою з можливістю послідовного відкривання спочатку зовнішніх дверей 16 відсіку автоматичних вимикачів 14, а потім верхні зовнішні двері 15 відсіку низьковольтного роз'єднувача 13 (див фіг 3). У відкритому положенні зовнішні двері 15 і 16 фіксуються за допомогою скоб 49, закріплених на бічній стінці каркаса 12 низьковольтної шафи 2 Між собою двері 15, 16 зблоковані за допомогою "язичка" у виді пластини 19. На внутрішніх дверях 37 у відсіку низьковольтного роз'єднувача 13 навпроти електролічильника 36 виконане вікно 50 для спостереження за показниками електролічильника та ведення обліку електроенергії1 обслуговуючим персоналом (див фіг.З. 7). У відсіку низьковольтного роз'єднувача 13 фазні шини уводів 51, 52, 53 закріплені за допомогою ізоляційних (наприклад, гетинаксових) пластин 54, що ізолюють проходження шин через задню стінку каркаса 12 шафи 2. Гетинаксові пластини 54 установлені в верхній частині низьковольтної шафи 2 Ошиновка від трансформаторів току 22 до збірних шин 55 виконується за допомогою алюмінієвих струмоведучих шин 56. Ошиновка від збірних шин 55 до верхніх виводів автоматичних вимикачів 39 і 40 виконується за допомогою алюмінієвих відпайок 57 (див. фіг.З, 4, 7, 8). Збірні шини 55 кріпляться в каркасі 12 низьковольтної шафи 2 за допомогою ізоляційних (наприклад, гетинаксових) пластин 58, установлених по обидва боки каркаса 12 (див фіг 3). У верхній частині високовольтної вежі 5 горизонтально встановлені прохідні ізолятори 59 (див фіг. 11, 12). У високовольтній вежі 5 установлені високовольтні запобіжники 60 (див фіг.11, 13). Шини 61 прохідних ізоляторів 59 сполучені з верхніми виводами 62 високовольтних запобіжників 60 за допомогою алюмінієвих струмоведучих шин 63, закріплених до опорних ізоляторів 64. Алюмінієві струмоведучі шини 63 для з'єднання із шинами 61 прохідних ізоляторів 59 розгорнуті на "ребро" і виконані з елементами у виді "пропелерів" 65. Нижні виводи 66 високовольтних запобіжників 60 з'єднуються з виводами ВН 67 силового трансформатора 11 за допомогою мідного дроту 68 (див фіг 2,11) Високовольтні вентильні розрядники 69 установлені збоку високовольтно'! вежі 5 І закриті захисним кожухом 70, що жорстко закріплений до високовольтної вежі 5 (див. фіг 11,12). Розрядники 69 пов'язані з алюмінієвими струмоведучими шинами 63 за допомогою відпайок 71. У нижній частині високовольтної вежі 5 ви- • конаний проріз 72 для доступу до високовольтних запобіжників 60. Проріз 72 закривається дверима 73, виконаної з блок-замком 74 із "секретом" (див фіг.11, 15). Для спостереження за високовольтними запобіжниками 60 на дверях 73 виконане вікно із сіткою (не показане). На зовнішній стороні високовольтної вежі 5 виконаний сталевий знімний кожух 75, що є каналом для низьковольтних проводів 76 (див. фіг.2,11) У верхній частині високовольтної вежі 5 виконані кишені 77 для виходу електричних проводів 35490 відходящих піній (не показані) на траверси 8 (див фіг 1. 11). На стінках блока високої напруги 1 (шафи силового трансформатора б і високовольтної вежі 5) виконані жалюзі 78 для повітряного охолодження (див. фіг 1, 11, 12). Відповідно до фіг 9 блок-замок 33 установлений на косинці 79, що закріплений до задньої стінки каркаса 12 високовольтно*' шафи 2 (див. фіг 3,7,9) Блок-замок 33 має висувний стрижень 80 (див фіг 9) На ручці 32 приводу роз'єднувача 20 установлена блокувальна пластина 81. Роз'єднувач 20 має шину заземлення 82. При заблокованій ручці 32 приводу роз'єднувача 20 блокувальна пластина 81 перекриває зону переміщення висувного стрижня 80 блок-замка 33, не дозволяючи вийняти знімний ключ (не показаний) (див. фіг 9, фіг. 10). При відключеному роз'єднувачі 20, блокувальна пластина 81 відходить від зони переміщення висувного стрижня 80 блок-зэмка 33, при цьому ручка 32 приводу роз'єднувача 20 розблокується і дозволяє виймати знімний ключ із блокзамка 33 (не показаний) ВІДПОВІДНО ДО фіг. 15 блок-замок 74 установлений на дверях 73 високовольтної вежі 5. На дверях 73 закріплені блокувальний куток 83., виконаний з вщбортовкою 84 і знаходиться у вертикальному положенні при встановленому знімному ключі (див. фіг.11, 14, 15) До стшки високовольтної1 вежі 5 закріплений кронштейн 85 (фіг.14, 15) Блок-замок 74 має висувний стрижень 86. Куток 83 виконаний Із можливістю переміщення і взаємодії з кронштейном 85. При відкритих дверях 73 знімний ключ (не показаний) блока-замка 7-4 не можна вийняти, тому що куток 83 блокує вихід висувного стрижня 86 При закритих дверях 73 ріг кронштейну 85 упирається в відбортовку 84 і повертає блокувальний куток 83 І звільняє зону для пересування висувного стрижня 86блок-замка 74 (див фіг 14, 15) По ІІ-ому варіанту виконання у відсіку низьковольтного роз'єднувача 13 низьковольтно» шафи 2 розміщення низьковольтної апаратури таке, роз'єднувач (рубильник) 20 установлений на задній СТІНЦІ каркаса 12 у верхній частині низьковольтно; шафи 2 (див. фіг 7, 8). Роз'єднувач 20 закритий екраном 31 і на ручці 32 приводу роз'єднувача 20 виконаний блок-замок 33, що блокує ручку 32. Поруч із роз'єднувачем 20 на панелі 87 установлений перемикач 25 і вимикач освітлення 27. V середній частині відсіку низьковольтного роз'єднувача 13 установлені три панелі 88, 89, 90, на яких установлені електролічильник 36, низьковольтний запобіжник 23 і трансформатори току 22. Електролічильник 36, трансформатори току 22 і низьковольтний запобіжник 23 закриті внутрішніми дверима 37, виконаними з відбортовками й умонтованим механічним замком 38 На дверях 37 виконані скоба 91 для ПІ^ЗІСНОго замка (не показаний) У відсіку автоматичних вимикачів 14 на па нелях 92 розташовані автоматичні вимикачі 39 Фазні шини уводів 51, 52, 53 закріплені в гетинаксових пластинах 54, установлених в верхній частині відсіку низьковольтного роз"єднувача 13 Збірні шини 55 у низьковольтній шафі 2 установлені на гетинаксових ппастинах 58. Низьковольтні розрядники 21 установлені на бічній стінці каркаса 12 у відсіку низьковольтного роз'єднувача 13 низьковольлюї шафи 2 (див фіг 7) Складання і монтаж КТП здійснюється таким способом Панелі 29, 30, 34, 42, 43, 44, 45, або 87, 88, 89, 90. 92 із установленою низьковольтною апаратурою монтуються на задній стінці низьковольтної1 шафи 2 (ем фіг 3, 7) Фазиі шини уводів 51, 52, 53 приєднуються до верхніх виводів низьковольтного роз'єднувача 20. Збірні шини 55 встановлюються в середній частині низьковольтної шафи 2 До збірних шин 55 приєднуються алюмінієві відпайки 57 Електромонтаж встановленої апаратури провадиться у ВІДПОВІДНОСТІ ЗІ схемою електричних з'єднань шафи за допомогою електричних проводів 93 (див фіг 3) Потім установлюються внутрішні двері 37 V низьковольтній шафі 2 установлюються захисні екрани 31 і 94, і в петлі 18 ставляться зовнішні двері 15, 16 Після установки на об'єкті замовника КТП, що звільнився,знімним ключем (не показаний) блока-замка 33 на ручці 32 приводу роз'єднувача 20 у низьковольтній шафі 2 відчиняється блок-замок на приводі головних ножів високовольтного роз'єднувача (не показаний). Знімним ключем блок-замка, що звільнився, на приводі ножів високовольтного роз'єднувача, що заземлюють (не показаний), відчиняється блокзамок 74 на двері 73 високовольтної вежі 5 Заявлена комплектна трансформаторна підстанція дозволяє- створити удосконалену конструкцію, що забезпечує великий споживчий попит за рахунок комплектності постачання заводом-виготовлювачем на об'єкт замовника; - знизити трудомісткість виготовлення І зменшити робочий час складання і монтажа; • зменшити можливість помилкових операцій при експлуатації КТП, - забезпечити безпеку й урахування електроенергії. 35490 ФІГ. 1 6 35490 Фіг. 2 35490 sf si вг S3
