Вибухобезпечна трансформаторна підстанція

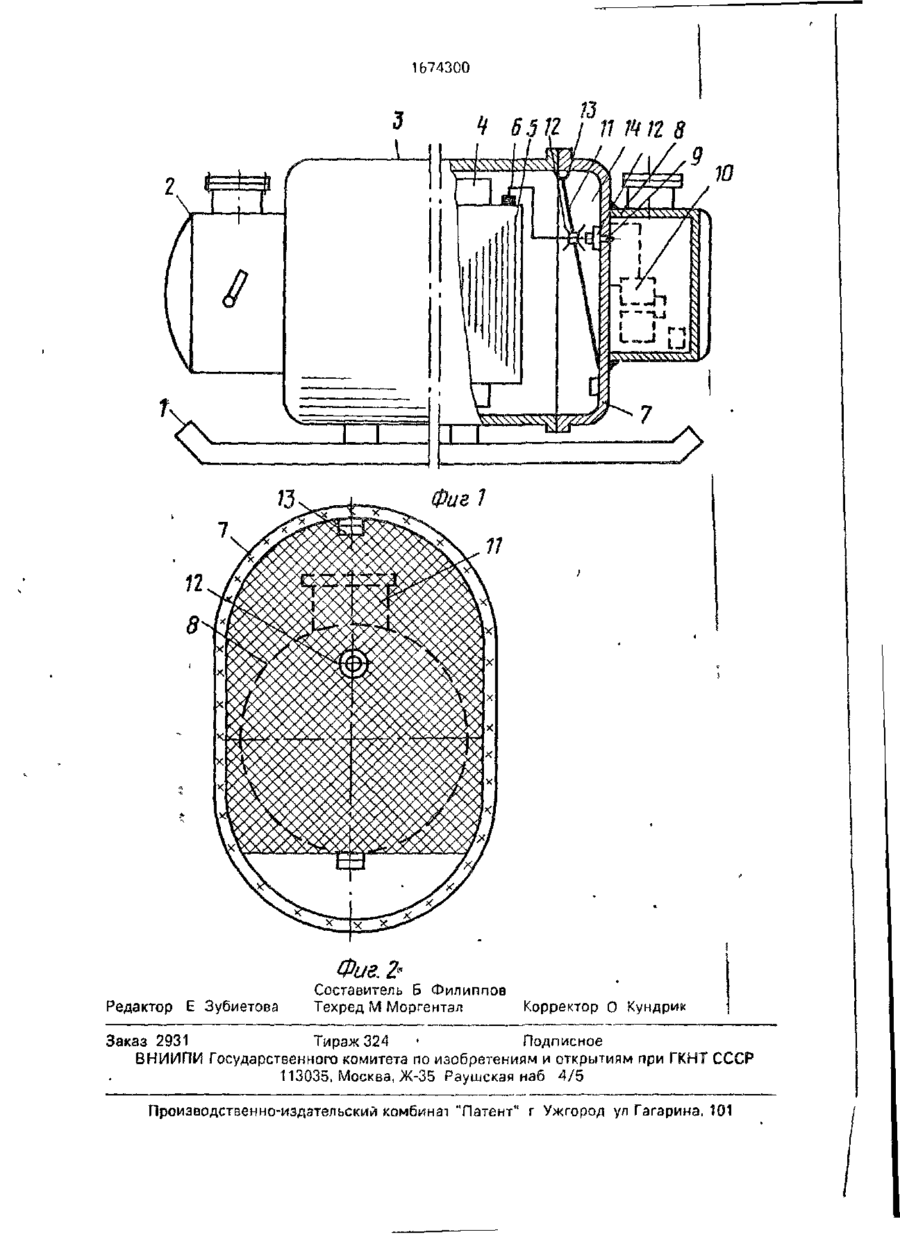

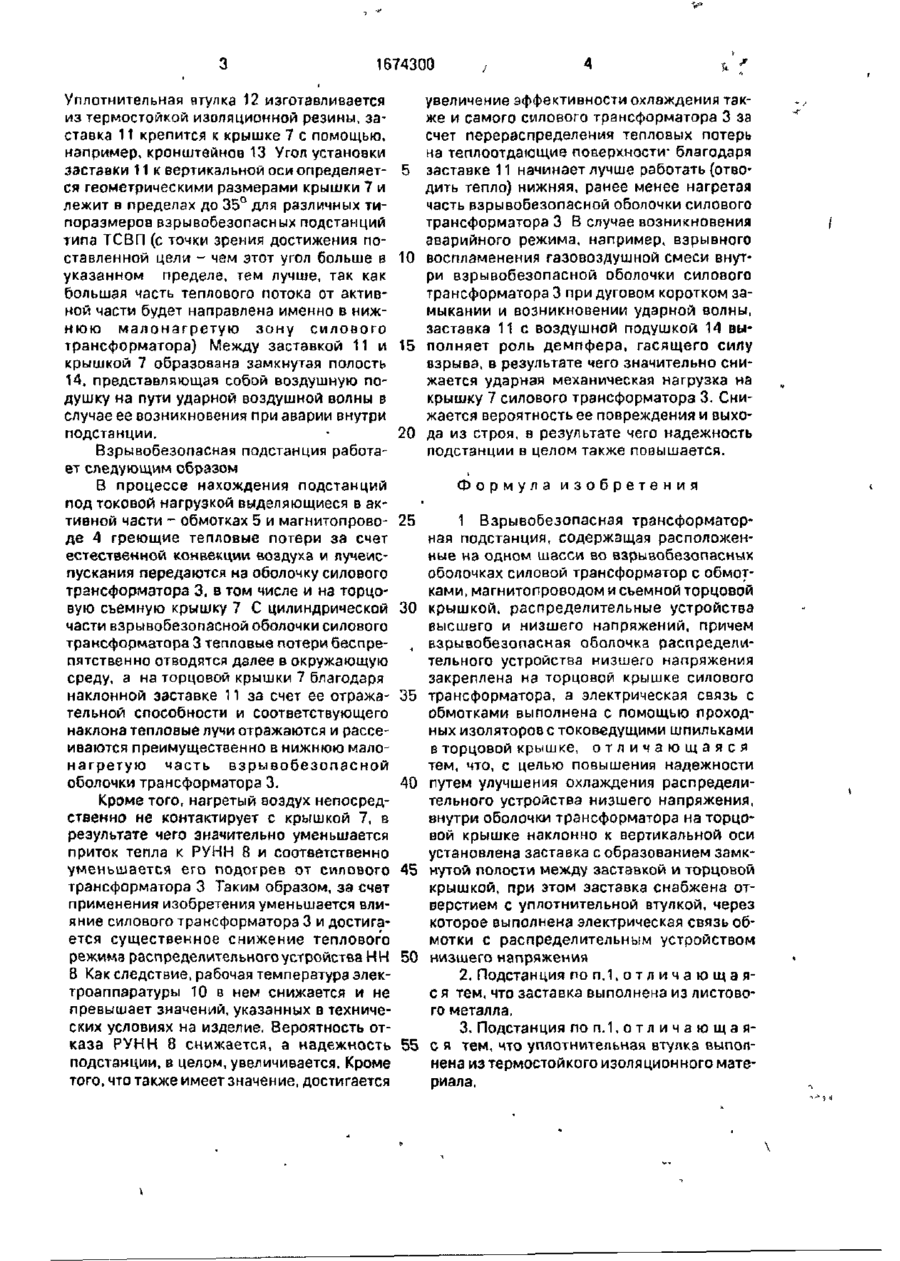

Изобретение относится к электротехнике и может быть использовано в конструкци ях взрывобезопасных трансформаторных подстанций Цель изобретения - повышение надежности. Устройство содержит заключенные во взрывобезопасные оболочки трансформатор со съемной торцевой крышкой, распределительные устройства высшего и низшего напряжений. Оболочка распределительного устройства низшего напряжения закреплена на торцовой крышке, а на торцовой крышке наклонно к вертикальной оси установлена заставка. Заставка снабжена отверстием с уплотнительной втулкой, через которое выполнена электрическая связь обмоток трансформатора с распределительным устройством низшего напряжения. 2 з п. ф-лы, 2 ил. 10 С Изобретение относится к электротехнике и может быть использовано в конструкциях взрывобезопасных трансформаторных подстанций. Цель изобретения - повышение надежности путем улучшения охлаждения распределительного устройства низшего напряжения. На фиг,1 показана подстанция, вид сбоку (с разрезом); на фиг.2 -съемная торцовая крышка оболочки силового трансформатора, виде середины (заставка для наглядности заштрихована! Устройство содержит шасси (салазки) 1, на которых во взрывобезопасных оболочках < установлены распределительное устройство 2 высшего напряжения, силовой трансформатор 3, содержащий трехстержневой магнитопровод 4 на вертикальных стерж нях которого концентрически установлены обмотки 5 с отводами 6, на съемной торцовой крышке 7 силового трансформатора 3 расположено и закреплено, например с помощью сварки, распределительное устройство 8 низшего напряжения (РУНН) с проходными изоляторами и токоведущими шпильками 9, внутри взрывобезопасной оболочки РУНН 8 расположена электроаппаратура 10, с середины на съемной крышке 7 наклонно к вертикальной оси установлена заставка 11 % изготовленная* из листового металла, например из стали, с гладкой отражающей поверхностью, обращенной к активной части. Заставка 11 имеет сквозное отверстие со вставленной уплотнительной втулкой 12, через которую пропущены электрические отводы 6 обмоток 5 и подключаются к токоведущим шпилькам 9. о со о о 1674300 Уплотнительная втулка 12 изготавливается из термостойкой изоляционной резины, заставка 11 крепится к крышке 7 с помощью, например, кронштейнов 13 Угол установки заставки 11 к вертикальной оси определяется геометрическими размерами крышки 7 и лежит в пределах до 35° для различных типоразмеров взрывобезопасных подстанций типа ТСВП (с точки зрения достижения поставленной цели - чем этот угол больше в указанном пределе, тем лучше, так как большая часть теплового потока от активной части будет направлена именно в нижнюю малонагретую зону силового трансформатора) Между заставкой 11 и крышкой 7 образована замкнутая полость 14, представляющая собой воздушную подушку на пути ударной воздушной волны в случае ее возникновения при аварии внутри подстанции. 5 10 15 20 Взрывобезопасная подстанция работает следующим образом В процессе нахождения подстанций под токовой нагрузкой выделяющиеся в активной части - обмотках 5 и магнитопрово- 25 де 4 греющие тепловые потери за счет естественной конвекции воздуха и лучеиспускания передаются на оболочку силового трансформатора 3, в том числе и на торцовую съемную крышку 7 С цилиндрической 30 части взрывобезопасной оболочки силового трансформатора 3 тепловые потери беспре- 4 пятственно отводятся далее в окружающую среду, а на торцовой крышки 7 благодаря наклонной заставке 11 за счет ее отража- 35 тельной способности и соответствующего наклона тепловые лучи отражаются и рассеиваются преимущественно в нижнюю малонагретую часть взрывобезопасной оболочки трансформатора 3. 40 Кроме того, нагретый воздух непосредственно не контактирует с крышкой 7, в результате чего значительно уменьшается приток тепла к РУНН 8 и соответственно уменьшается его подогрев от силового 45 трансформатора 3 Таким образом, за счет применения изобретения уменьшается влияние силового трансформатора 3 и достигается существенное снижение теплового режима распределительного устройства НН 50 8 Как следствие, рабочая температура электроаппаратуры 10 в нем снижается и не превышает значений, указанных в технических условиях на изделие. Вероятность отказа РУНН 8 снижается, а надежность 55 подстанции, в целом, увеличивается. Кроме того, что также имеет значение, достигается увеличение эффективности охлаждения также и самого силового трансформатора 3 за счет перераспределения тепловых потерь на теплоотдающие поверхности* благодаря заставке 11 начинает лучше работать (отводить тепло) нижняя, ранее менее нагретая часть взрывобезопасной оболочки силового трансформатора З В случае возникновения аварийного режима, например, взрывного воспламенения газовоздушной смеси внутри взрывобезопасной оболочки силового трансформатора 3 при дуговом коротком замыкании и возникновении ударной волны, заставка 11 с воздушной подушкой 14 выполняет роль демпфера, гасящего силу взрыва, в результате чего значительно снижается ударная механическая нагрузка на крышку 7 силового трансформатора 3. Снижается вероятность ее повреждения и выхода из строя, в результате чего надежность подстанции в целом также повышается. Формула изобретения 1 Взрывобезопасная трансформаторная подстанция, содержащая расположенные на одном шасси во взрывобезопасных оболочках силовой трансформатор с обмотками, магнитопроводом и съемной торцовой крышкой, распределительные устройства высшего и низшего напряжений, причем взрывобезопасная оболочка распределительного устройства низшего напряжения закреплена на торцовой крышке силового трансформатора, а электрическая связь с обмотками выполнена с помощью проходных изоляторов с токоведущими шпильками в торцовой крышке, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности путем улучшения охлаждения распределительного устройства низшего напряжения, внутри оболочки трансформатора на торцовой крышке наклонно к вертикальной оси установлена заставка с образованием замкнугой полости между заставкой и торцовой крышкой, при этом заставка снабжена отверстием с уплотнительной втулкой, через которое выполнена электрическая связь обмотки с распределительным устройством низшего напряжения 2. Подстанция по п.1. от л и ч а ю ща яс я тем, что заставка выполнена из листового металла. 3. Подстанция л о п . 1 , о т л и ч а ю щ а я с я тем, что уппотнительная втулка выполнена из термостойкого изоляционного материала. 1674300 Фиг. 2' Редактор Е Зубиетова Составитель Б Филиппов Техред М Моргентэл Корректор О Кундрик Заказ 2931 Тираж 324 • Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35 Раушская наб 4/5 Производственно-издательский комбинат "Патент" г Ужгород ул Гагарина. 101
