Рознімне зачіпне з’єднання та кріпильне пристосування із зачіпним з’єднанням

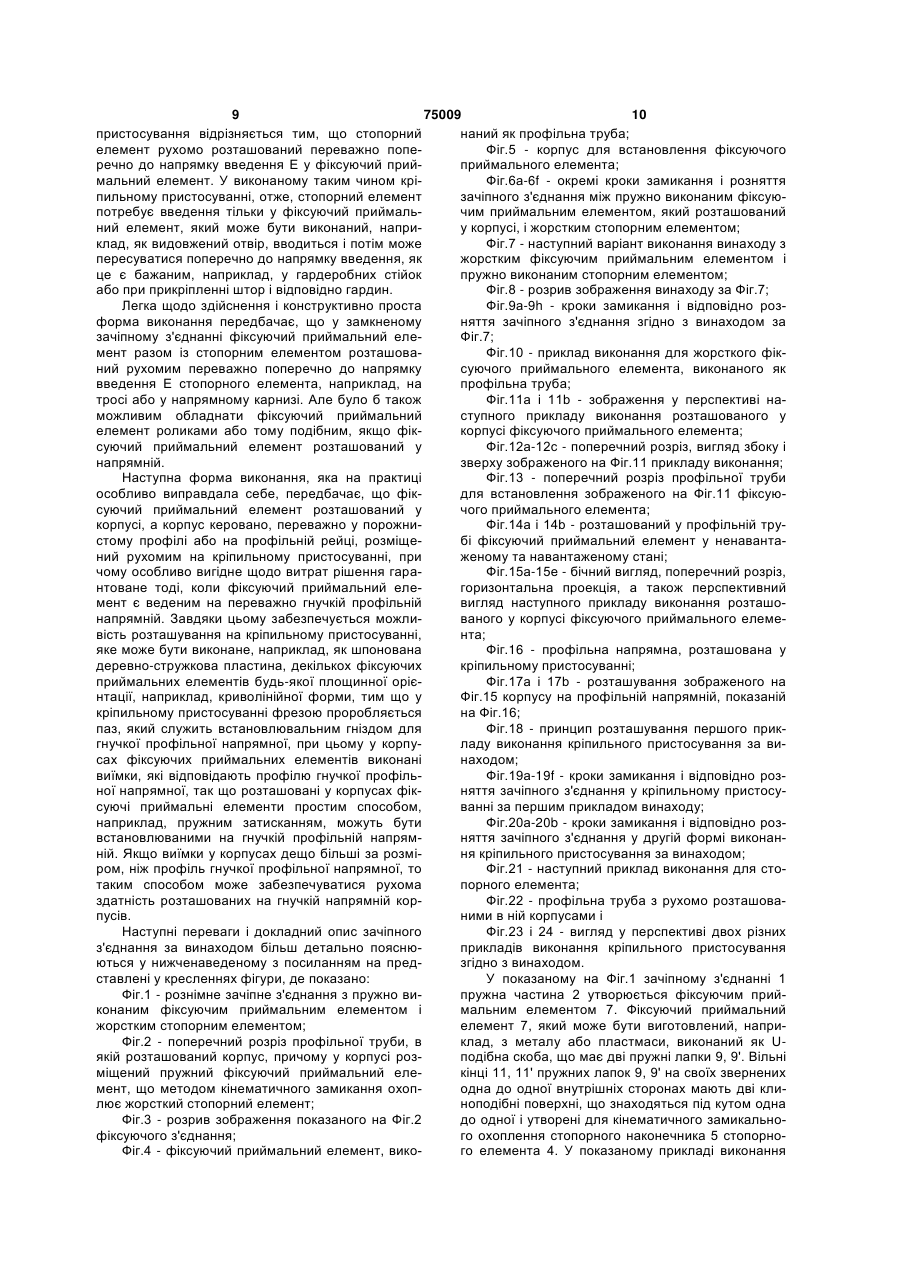

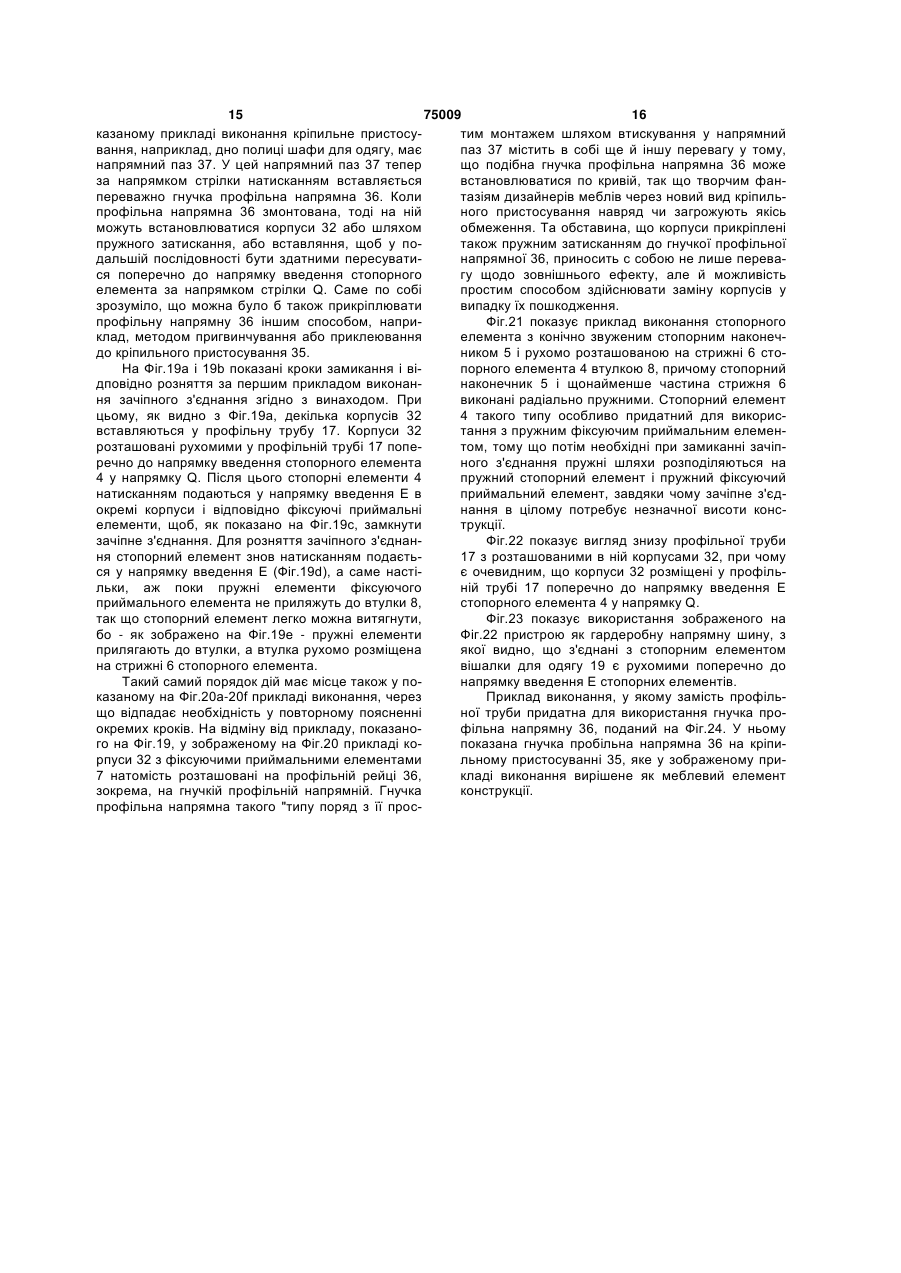

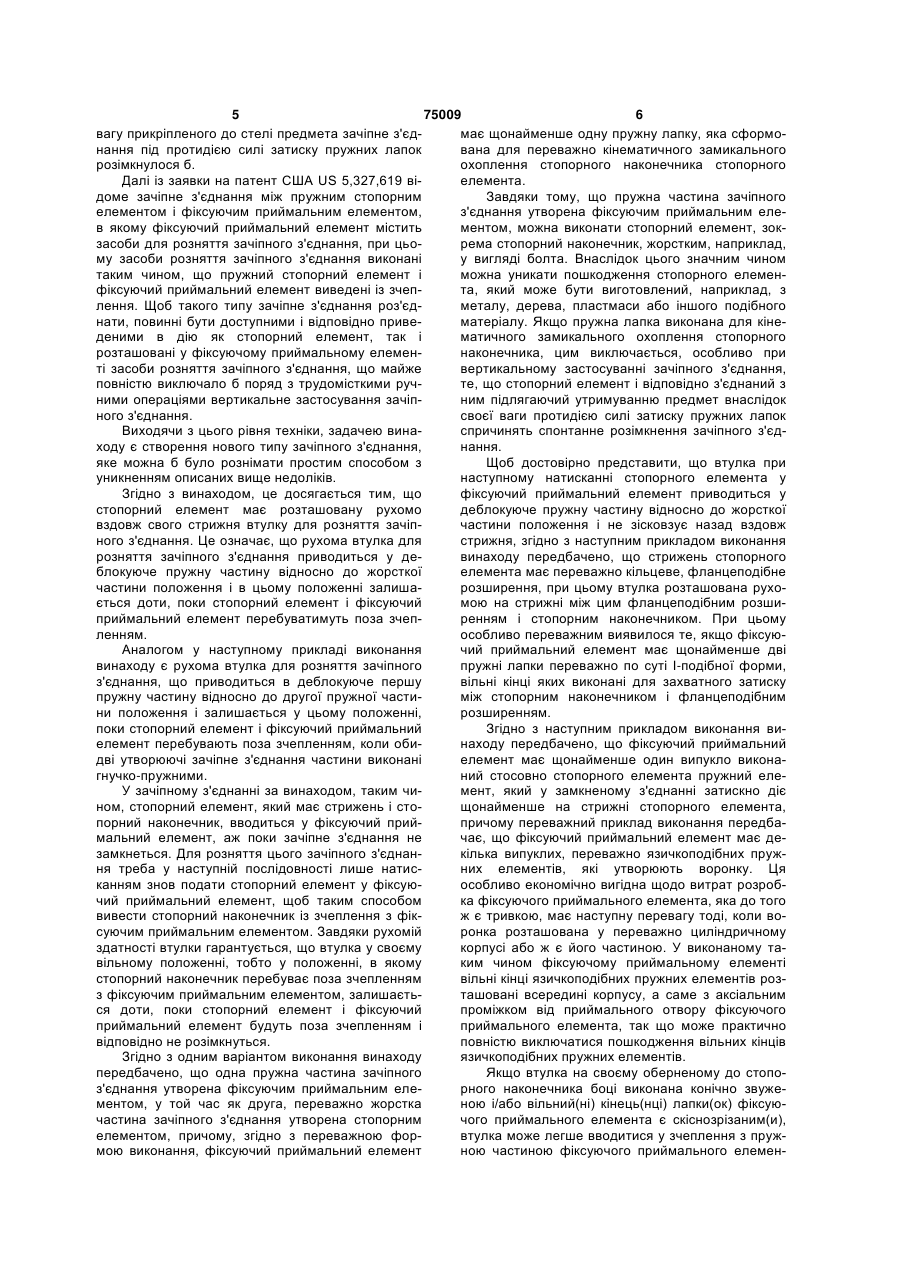

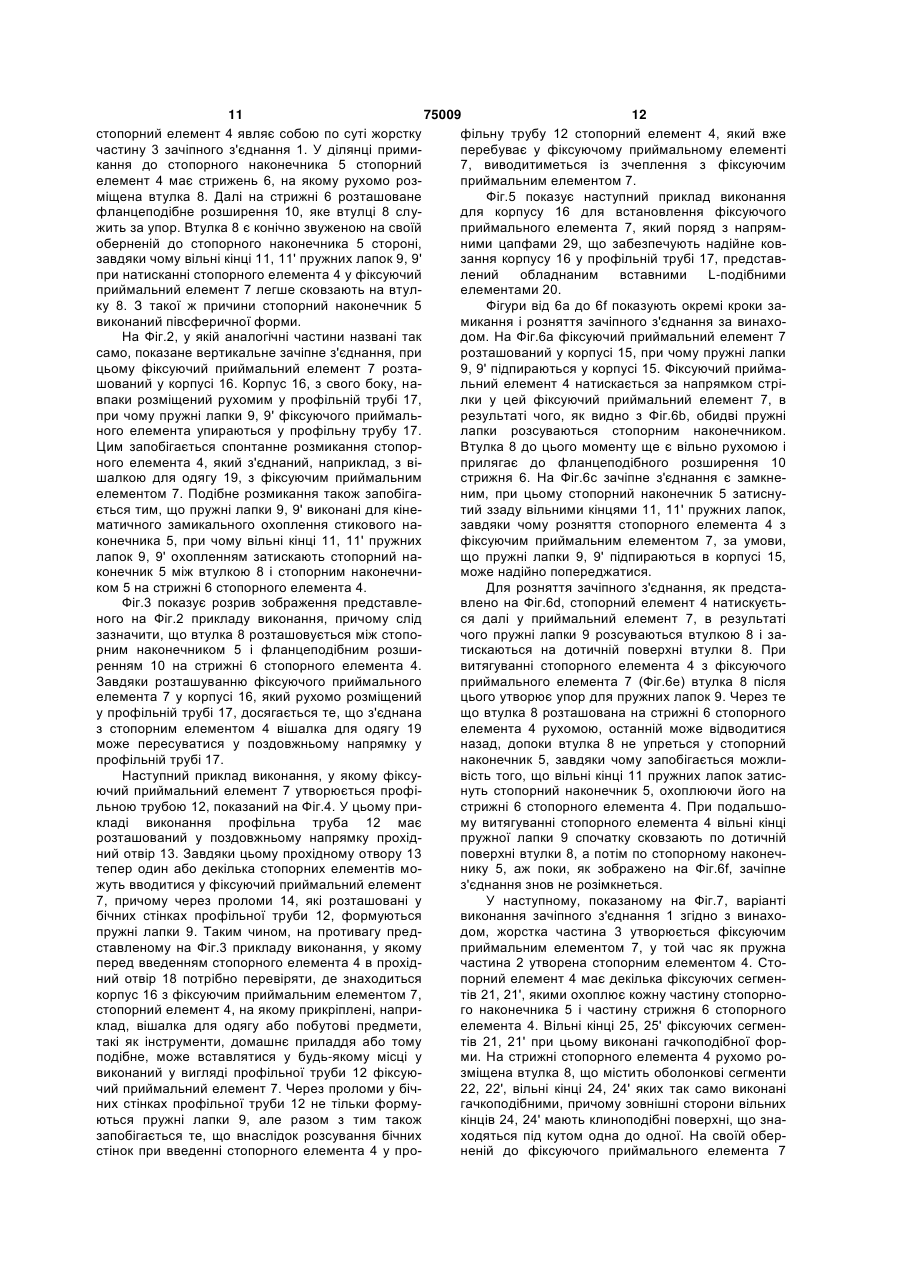

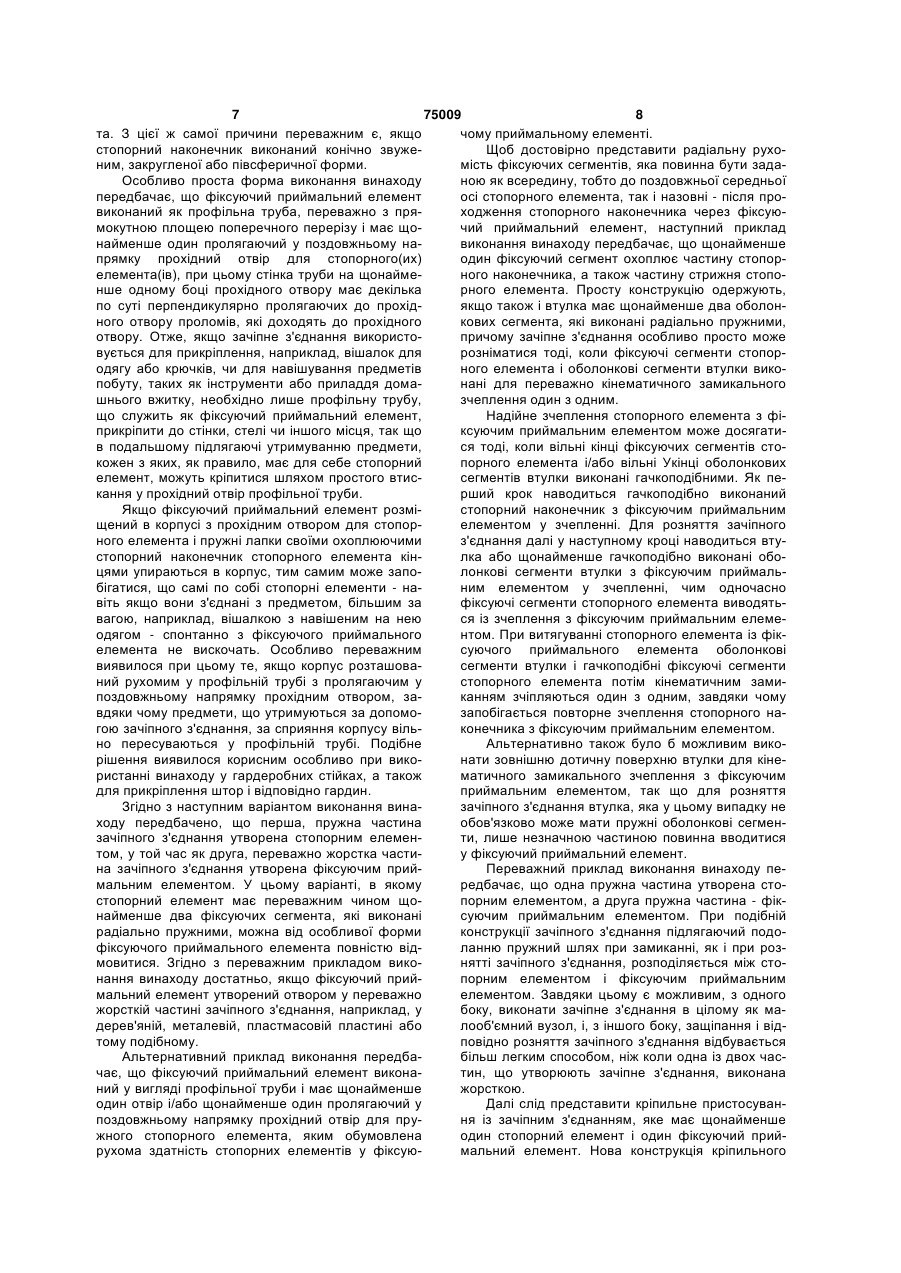

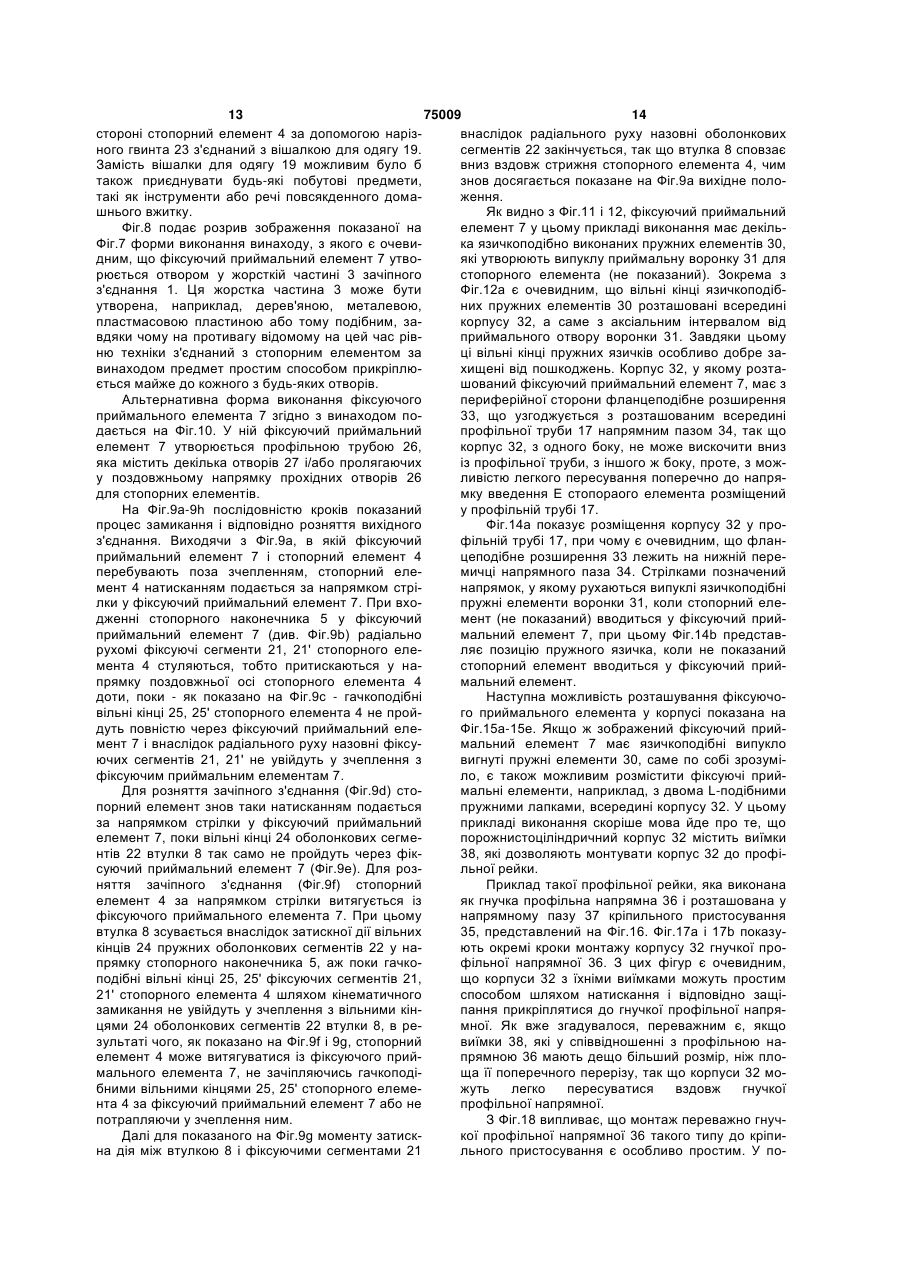

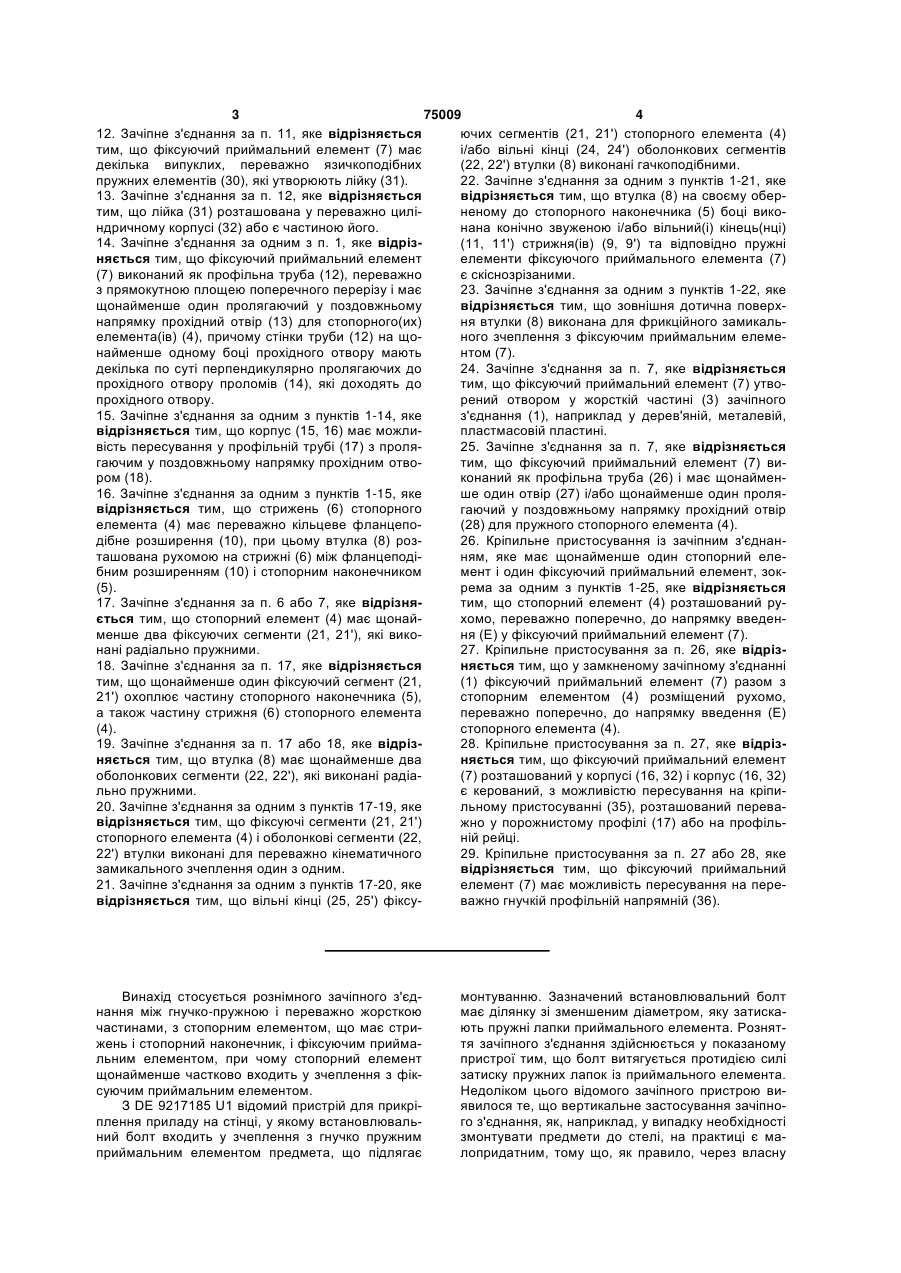

1. Рознімне зачіпне з'єднання між однією гнучко пружною і другою, гнучко пружною або жорсткою, частиною, з стопорним елементом, який має стрижень і стопорний наконечник, і фіксуючим приймальним елементом, причому стопорний елемент щонайменше частково зчіплюється з фіксуючим приймальним елементом, яке відрізняється тим, що стопорний елемент (4) містить розташовану рухомою вздовж свого стрижня (6) втулку (8) для розняття зачіпного з'єднання (1). 2. Зачіпне з'єднання за п. 1, яке відрізняється тим, що рухома втулка (8) для розняття зачіпного з'єднання (1) має можливість приведення у деблокуюче пружну частину (2) відносно до жорсткої частини (3) положення і залишається в цьому положенні доти, поки стопорний елемент (4) і фіксуючий приймальний елемент (7) перебувають поза зчепленням. 3. Зачіпне з'єднання за п. 1, яке відрізняється тим, що обидві утворюючі зачіпне з'єднання (1) частини (2, 3) є гнучко пружними. 4. Зачіпне з'єднання за п. 3, яке відрізняється тим, що рухома втулка (8) для розняття зачіпного з'єднання (1) має можливість приведення у деблокуюче першу пружну частину (2) відносно до другої жорсткої частини (3) положення і залишається в цьому положенні доти, поки стопорний елемент (4) і фіксуючий приймальний елемент (7) перебувають поза зчепленням. 2 (19) 1 3 75009 4 12. Зачіпне з'єднання за п. 11, яке відрізняється ючих сегментів (21, 21') стопорного елемента (4) тим, що фіксуючий приймальний елемент (7) має і/або вільні кінці (24, 24') оболонкових сегментів декілька випуклих, переважно язичкоподібних (22, 22') втулки (8) виконані гачкоподібними. пружних елементів (30), які утворюють лійку (31). 22. Зачіпне з'єднання за одним з пунктів 1-21, яке 13. Зачіпне з'єднання за п. 12, яке відрізняється відрізняється тим, що втулка (8) на своєму обертим, що лійка (31) розташована у переважно циліненому до стопорного наконечника (5) боці викондричному корпусі (32) або є частиною його. нана конічно звуженою і/або вільний(і) кінець(нці) 14. Зачіпне з'єднання за одним з п. 1, яке відріз(11, 11') стрижня(ів) (9, 9') та відповідно пружні няється тим, що фіксуючий приймальний елемент елементи фіксуючого приймального елемента (7) (7) виконаний як профільна труба (12), переважно є скіснозрізаними. з прямокутною площею поперечного перерізу і має 23. Зачіпне з'єднання за одним з пунктів 1-22, яке відрізняється тим, що зовнішня дотична поверхщонайменше один пролягаючий у поздовжньому напрямку прохідний отвір (13) для стопорного(их) ня втулки (8) виконана для фрикційного замикальелемента(ів) (4), причому стінки труби (12) на щоного зчеплення з фіксуючим приймальним елеменайменше одному боці прохідного отвору мають нтом (7). 24. Зачіпне з'єднання за п. 7, яке відрізняється декілька по суті перпендикулярно пролягаючих до прохідного отвору проломів (14), які доходять до тим, що фіксуючий приймальний елемент (7) утвопрохідного отвору. рений отвором у жорсткій частині (3) зачіпного 15. Зачіпне з'єднання за одним з пунктів 1-14, яке з'єднання (1), наприклад у дерев'яній, металевій, відрізняється тим, що корпус (15, 16) має можлипластмасовій пластині. 25. Зачіпне з'єднання за п. 7, яке відрізняється вість пересування у профільній трубі (17) з пролягаючим у поздовжньому напрямку прохідним отвотим, що фіксуючий приймальний елемент (7) виром (18). конаний як профільна труба (26) і має щонаймен16. Зачіпне з'єднання за одним з пунктів 1-15, яке ше один отвір (27) і/або щонайменше один пролявідрізняється тим, що стрижень (6) стопорного гаючий у поздовжньому напрямку прохідний отвір елемента (4) має переважно кільцеве фланцепо(28) для пружного стопорного елемента (4). дібне розширення (10), при цьому втулка (8) роз26. Кріпильне пристосування із зачіпним з'єднанташована рухомою на стрижні (6) між фланцеподіням, яке має щонайменше один стопорний елебним розширенням (10) і стопорним наконечником мент і один фіксуючий приймальний елемент, зокрема за одним з пунктів 1-25, яке відрізняється (5). 17. Зачіпне з'єднання за п. 6 або 7, яке відрізнятим, що стопорний елемент (4) розташований рується тим, що стопорний елемент (4) має щонайхомо, переважно поперечно, до напрямку введенменше два фіксуючих сегменти (21, 21'), які виконя (Е) у фіксуючий приймальний елемент (7). 27. Кріпильне пристосування за п. 26, яке відрізнані радіально пружними. 18. Зачіпне з'єднання за п. 17, яке відрізняється няється тим, що у замкненому зачіпному з'єднанні тим, що щонайменше один фіксуючий сегмент (21, (1) фіксуючий приймальний елемент (7) разом з 21') охоплює частину стопорного наконечника (5), стопорним елементом (4) розміщений рухомо, а також частину стрижня (6) стопорного елемента переважно поперечно, до напрямку введення (Е) (4). стопорного елемента (4). 19. Зачіпне з'єднання за п. 17 або 18, яке відріз28. Кріпильне пристосування за п. 27, яке відрізняється тим, що втулка (8) має щонайменше два няється тим, що фіксуючий приймальний елемент оболонкових сегменти (22, 22'), які виконані радіа(7) розташований у корпусі (16, 32) і корпус (16, 32) льно пружними. є керований, з можливістю пересування на кріпи20. Зачіпне з'єднання за одним з пунктів 17-19, яке льному пристосуванні (35), розташований перевавідрізняється тим, що фіксуючі сегменти (21, 21') жно у порожнистому профілі (17) або на профільстопорного елемента (4) і оболонкові сегменти (22, ній рейці. 22') втулки виконані для переважно кінематичного 29. Кріпильне пристосування за п. 27 або 28, яке відрізняється тим, що фіксуючий приймальний замикального зчеплення один з одним. 21. Зачіпне з'єднання за одним з пунктів 17-20, яке елемент (7) має можливість пересування на перевідрізняється тим, що вільні кінці (25, 25') фіксуважно гнучкій профільній напрямній (36). Винахід стосується рознімного зачіпного з'єднання між гнучко-пружною і переважно жорсткою частинами, з стопорним елементом, що має стрижень і стопорний наконечник, і фіксуючим приймальним елементом, при чому стопорний елемент щонайменше частково входить у зчеплення з фіксуючим приймальним елементом. З DE 9217185 U1 відомий пристрій для прикріплення приладу на стінці, у якому встановлювальний болт входить у зчеплення з гнучко пружним приймальним елементом предмета, що підлягає монтуванню. Зазначений встановлювальний болт має ділянку зі зменшеним діаметром, яку затискають пружні лапки приймального елемента. Розняття зачіпного з'єднання здійснюється у показаному пристрої тим, що болт витягується протидією силі затиску пружних лапок із приймального елемента. Недоліком цього відомого зачіпного пристрою виявилося те, що вертикальне застосування зачіпного з'єднання, як, наприклад, у випадку необхідності змонтувати предмети до стелі, на практиці є малопридатним, тому що, як правило, через власну 5 75009 6 вагу прикріпленого до стелі предмета зачіпне з'єдмає щонайменше одну пружну лапку, яка сформонання під протидією силі затиску пружних лапок вана для переважно кінематичного замикального розімкнулося б. охоплення стопорного наконечника стопорного Далі із заявки на патент США US 5,327,619 віелемента. доме зачіпне з'єднання між пружним стопорним Завдяки тому, що пружна частина зачіпного елементом і фіксуючим приймальним елементом, з'єднання утворена фіксуючим приймальним елев якому фіксуючий приймальний елемент містить ментом, можна виконати стопорний елемент, зокзасоби для розняття зачіпного з'єднання, при цьорема стопорний наконечник, жорстким, наприклад, му засоби розняття зачіпного з'єднання виконані у вигляді болта. Внаслідок цього значним чином таким чином, що пружний стопорний елемент і можна уникати пошкодження стопорного елеменфіксуючий приймальний елемент виведені із зчепта, який може бути виготовлений, наприклад, з лення. Щоб такого типу зачіпне з'єднання роз'єдметалу, дерева, пластмаси або іншого подібного нати, повинні бути доступними і відповідно привематеріалу. Якщо пружна лапка виконана для кінеденими в дію як стопорний елемент, так і матичного замикального охоплення стопорного розташовані у фіксуючому приймальному елеменнаконечника, цим виключається, особливо при ті засоби розняття зачіпного з'єднання, що майже вертикальному застосуванні зачіпного з'єднання, повністю виключало б поряд з трудомісткими ручте, що стопорний елемент і відповідно з'єднаний з ними операціями вертикальне застосування зачіпним підлягаючий утримуванню предмет внаслідок ного з'єднання. своєї ваги протидією силі затиску пружних лапок Виходячи з цього рівня техніки, задачею винаспричинять спонтанне розімкнення зачіпного з'єдходу є створення нового типу зачіпного з'єднання, нання. яке можна б було рознімати простим способом з Щоб достовірно представити, що втулка при уникненням описаних вище недоліків. наступному натисканні стопорного елемента у Згідно з винаходом, це досягається тим, що фіксуючий приймальний елемент приводиться у стопорний елемент має розташовану рухомо деблокуюче пружну частину відносно до жорсткої вздовж свого стрижня втулку для розняття зачіпчастини положення і не зісковзує назад вздовж ного з'єднання. Це означає, що рухома втулка для стрижня, згідно з наступним прикладом виконання розняття зачіпного з'єднання приводиться у девинаходу передбачено, що стрижень стопорного блокуюче пружну частину відносно до жорсткої елемента має переважно кільцеве, фланцеподібне частини положення і в цьому положенні залишарозширення, при цьому втулка розташована рухоється доти, поки стопорний елемент і фіксуючий мою на стрижні між цим фланцеподібним розшиприймальний елемент перебуватимуть поза зчепренням і стопорним наконечником. При цьому ленням. особливо переважним виявилося те, якщо фіксуюАналогом у наступному прикладі виконання чий приймальний елемент має щонайменше дві винаходу є рухома втулка для розняття зачіпного пружні лапки переважно по суті І-подібної форми, з'єднання, що приводиться в деблокуюче першу вільні кінці яких виконані для захватного затиску пружну частину відносно до другої пружної частиміж стопорним наконечником і фланцеподібним ни положення і залишається у цьому положенні, розширенням. поки стопорний елемент і фіксуючий приймальний Згідно з наступним прикладом виконання виелемент перебувають поза зчепленням, коли обинаходу передбачено, що фіксуючий приймальний дві утворюючі зачіпне з'єднання частини виконані елемент має щонайменше один випукло виконагнучко-пружними. ний стосовно стопорного елемента пружний елеУ зачіпному з'єднанні за винаходом, таким чимент, який у замкненому з'єднанні затискно діє ном, стопорний елемент, який має стрижень і стощонайменше на стрижні стопорного елемента, порний наконечник, вводиться у фіксуючий прийпричому переважний приклад виконання передбамальний елемент, аж поки зачіпне з'єднання не чає, що фіксуючий приймальний елемент має дезамкнеться. Для розняття цього зачіпного з'єднанкілька випуклих, переважно язичкоподібних пружня треба у наступній послідовності лише натисних елементів, які утворюють воронку. Ця канням знов подати стопорний елемент у фіксуюособливо економічно вигідна щодо витрат розробчий приймальний елемент, щоб таким способом ка фіксуючого приймального елемента, яка до того вивести стопорний наконечник із зчеплення з фікж є тривкою, має наступну перевагу тоді, коли восуючим приймальним елементом. Завдяки рухомій ронка розташована у переважно циліндричному здатності втулки гарантується, що втулка у своєму корпусі або ж є його частиною. У виконаному тавільному положенні, тобто у положенні, в якому ким чином фіксуючому приймальному елементі стопорний наконечник перебуває поза зчепленням вільні кінці язичкоподібних пружних елементів розз фіксуючим приймальним елементом, залишаєтьташовані всередині корпусу, а саме з аксіальним ся доти, поки стопорний елемент і фіксуючий проміжком від приймального отвору фіксуючого приймальний елемент будуть поза зчепленням і приймального елемента, так що може практично відповідно не розімкнуться. повністю виключатися пошкодження вільних кінців Згідно з одним варіантом виконання винаходу язичкоподібних пружних елементів. передбачено, що одна пружна частина зачіпного Якщо втулка на своєму оберненому до стопоз'єднання утворена фіксуючим приймальним елерного наконечника боці виконана конічно звужементом, у той час як друга, переважно жорстка ною і/або вільний(ні) кінець(нці) лапки(ок) фіксуючастина зачіпного з'єднання утворена стопорним чого приймального елемента є скіснозрізаним(и), елементом, причому, згідно з переважною форвтулка може легше вводитися у зчеплення з пружмою виконання, фіксуючий приймальний елемент ною частиною фіксуючого приймального елемен 7 75009 8 та. З цієї ж самої причини переважним є, якщо чому приймальному елементі. стопорний наконечник виконаний конічно звужеЩоб достовірно представити радіальну рухоним, закругленої або півсферичної форми. мість фіксуючих сегментів, яка повинна бути задаОсобливо проста форма виконання винаходу ною як всередину, тобто до поздовжньої середньої передбачає, що фіксуючий приймальний елемент осі стопорного елемента, так і назовні - після провиконаний як профільна труба, переважно з пряходження стопорного наконечника через фіксуюмокутною площею поперечного перерізу і має щочий приймальний елемент, наступний приклад найменше один пролягаючий у поздовжньому навиконання винаходу передбачає, що щонайменше прямку прохідний отвір для стопорного(их) один фіксуючий сегмент охоплює частину стопорелемента(ів), при цьому стінка труби на щонайменого наконечника, а також частину стрижня стопонше одному боці прохідного отвору має декілька рного елемента. Просту конструкцію одержують, по суті перпендикулярно пролягаючих до прохідякщо також і втулка має щонайменше два оболонного отвору проломів, які доходять до прохідного кових сегмента, які виконані радіально пружними, отвору. Отже, якщо зачіпне з'єднання використопричому зачіпне з'єднання особливо просто може вується для прикріплення, наприклад, вішалок для розніматися тоді, коли фіксуючі сегменти стопородягу або крючків, чи для навішування предметів ного елемента і оболонкові сегменти втулки викопобуту, таких як інструменти або приладдя доманані для переважно кінематичного замикального шнього вжитку, необхідно лише профільну трубу, зчеплення один з одним. що служить як фіксуючий приймальний елемент, Надійне зчеплення стопорного елемента з фіприкріпити до стінки, стелі чи іншого місця, так що ксуючим приймальним елементом може досягатив подальшому підлягаючі утримуванню предмети, ся тоді, коли вільні кінці фіксуючих сегментів стокожен з яких, як правило, має для себе стопорний порного елемента і/або вільні Укінці оболонкових елемент, можуть кріпитися шляхом простого втиссегментів втулки виконані гачкоподібними. Як пекання у прохідний отвір профільної труби. рший крок наводиться гачкоподібно виконаний Якщо фіксуючий приймальний елемент розмістопорний наконечник з фіксуючим приймальним щений в корпусі з прохідним отвором для стопорелементом у зчепленні. Для розняття зачіпного ного елемента і пружні лапки своїми охоплюючими з'єднання далі у наступному кроці наводиться втустопорний наконечник стопорного елемента кінлка або щонайменше гачкоподібно виконані обоцями упираються в корпус, тим самим може заполонкові сегменти втулки з фіксуючим приймальбігатися, що самі по собі стопорні елементи - наним елементом у зчепленні, чим одночасно віть якщо вони з'єднані з предметом, більшим за фіксуючі сегменти стопорного елемента виводятьвагою, наприклад, вішалкою з навішеним на нею ся із зчеплення з фіксуючим приймальним елемеодягом - спонтанно з фіксуючого приймального нтом. При витягуванні стопорного елемента із фікелемента не вискочать. Особливо переважним суючого приймального елемента оболонкові виявилося при цьому те, якщо корпус розташовасегменти втулки і гачкоподібні фіксуючі сегменти ний рухомим у профільній трубі з пролягаючим у стопорного елемента потім кінематичним замипоздовжньому напрямку прохідним отвором, заканням зчіпляються один з одним, завдяки чому вдяки чому предмети, що утримуються за допомозапобігається повторне зчеплення стопорного нагою зачіпного з'єднання, за сприяння корпусу вільконечника з фіксуючим приймальним елементом. но пересуваються у профільній трубі. Подібне Альтернативно також було б можливим викорішення виявилося корисним особливо при виконати зовнішню дотичну поверхню втулки для кінеристанні винаходу у гардеробних стійках, а також матичного замикального зчеплення з фіксуючим для прикріплення штор і відповідно гардин. приймальним елементом, так що для розняття Згідно з наступним варіантом виконання виназачіпного з'єднання втулка, яка у цьому випадку не ходу передбачено, що перша, пружна частина обов'язково може мати пружні оболонкові сегмензачіпного з'єднання утворена стопорним елементи, лише незначною частиною повинна вводитися том, у той час як друга, переважно жорстка частиу фіксуючий приймальний елемент. на зачіпного з'єднання утворена фіксуючим прийПереважний приклад виконання винаходу пемальним елементом. У цьому варіанті, в якому редбачає, що одна пружна частина утворена стостопорний елемент має переважним чином щопорним елементом, а друга пружна частина - фікнайменше два фіксуючих сегмента, які виконані суючим приймальним елементом. При подібній радіально пружними, можна від особливої форми конструкції зачіпного з'єднання підлягаючий подофіксуючого приймального елемента повністю відланню пружний шлях при замиканні, як і при розмовитися. Згідно з переважним прикладом виконятті зачіпного з'єднання, розподіляється між стонання винаходу достатньо, якщо фіксуючий прийпорним елементом і фіксуючим приймальним мальний елемент утворений отвором у переважно елементом. Завдяки цьому є можливим, з одного жорсткій частині зачіпного з'єднання, наприклад, у боку, виконати зачіпне з'єднання в цілому як мадерев'яній, металевій, пластмасовій пластині або лооб'ємний вузол, і, з іншого боку, защіпання і відтому подібному. повідно розняття зачіпного з'єднання відбувається Альтернативний приклад виконання передбабільш легким способом, ніж коли одна із двох часчає, що фіксуючий приймальний елемент виконатин, що утворюють зачіпне з'єднання, виконана ний у вигляді профільної труби і має щонайменше жорсткою. один отвір і/або щонайменше один пролягаючий у Далі слід представити кріпильне пристосуванпоздовжньому напрямку прохідний отвір для пруня із зачіпним з'єднанням, яке має щонайменше жного стопорного елемента, яким обумовлена один стопорний елемент і один фіксуючий прийрухома здатність стопорних елементів у фіксуюмальний елемент. Нова конструкція кріпильного 9 75009 10 пристосування відрізняється тим, що стопорний наний як профільна труба; елемент рухомо розташований переважно попеФіг.5 - корпус для встановлення фіксуючого речно до напрямку введення Ε у фіксуючий прийприймального елемента; мальний елемент. У виконаному таким чином кріФіг.6a-6f - окремі кроки замикання і розняття пильному пристосуванні, отже, стопорний елемент зачіпного з'єднання між пружно виконаним фіксуюпотребує введення тільки у фіксуючий приймальчим приймальним елементом, який розташований ний елемент, який може бути виконаний, наприу корпусі, і жорстким стопорним елементом; клад, як видовжений отвір, вводиться і потім може Фіг.7 - наступний варіант виконання винаходу з пересуватися поперечно до напрямку введення, як жорстким фіксуючим приймальним елементом і це є бажаним, наприклад, у гардеробних стійок пружно виконаним стопорним елементом; або при прикріпленні штор і відповідно гардин. Фіг.8 - розрив зображення винаходу за Фіг.7; Легка щодо здійснення і конструктивно проста Фіг.9a-9h - кроки замикання і відповідно розформа виконання передбачає, що у замкненому няття зачіпного з'єднання згідно з винаходом за зачіпному з'єднанні фіксуючий приймальний елеФіг.7; мент разом із стопорним елементом розташоваФіг.10 - приклад виконання для жорсткого фікний рухомим переважно поперечно до напрямку суючого приймального елемента, виконаного як введення Ε стопорного елемента, наприклад, на профільна труба; тросі або у напрямному карнизі. Але було б також Фіг.11а і 11b - зображення у перспективі наможливим обладнати фіксуючий приймальний ступного прикладу виконання розташованого у елемент роликами або тому подібним, якщо фіккорпусі фіксуючого приймального елемента; суючий приймальний елемент розташований у Фіг.12а-12с - поперечний розріз, вигляд збоку і напрямній. зверху зображеного на Фіг.11 прикладу виконання; Наступна форма виконання, яка на практиці Фіг.13 - поперечний розріз профільної труби особливо виправдала себе, передбачає, що фікдля встановлення зображеного на Фіг.11 фіксуюсуючий приймальний елемент розташований у чого приймального елемента; корпусі, а корпус керовано, переважно у порожниФіг.14а і 14b - розташований у профільній трустому профілі або на профільній рейці, розміщебі фіксуючий приймальний елемент у ненавантаний рухомим на кріпильному пристосуванні, при женому та навантаженому стані; чому особливо вигідне щодо витрат рішення гараФіг.15а-15е - бічний вигляд, поперечний розріз, нтоване тоді, коли фіксуючий приймальний елегоризонтальна проекція, а також перспективний мент є веденим на переважно гнучкій профільній вигляд наступного прикладу виконання розташонапрямній. Завдяки цьому забезпечується можливаного у корпусі фіксуючого приймального елемевість розташування на кріпильному пристосуванні, нта; яке може бути виконане, наприклад, як шпонована Фіг.16 - профільна напрямна, розташована у деревно-стружкова пластина, декількох фіксуючих кріпильному пристосуванні; приймальних елементів будь-якої площинної орієФіг.17а і 17b - розташування зображеного на нтації, наприклад, криволінійної форми, тим що у Фіг.15 корпусу на профільній напрямній, показаній кріпильному пристосуванні фрезою проробляється на Фіг.16; паз, який служить встановлювальним гніздом для Фіг.18 - принцип розташування першого прикгнучкої профільної напрямної, при цьому у корпуладу виконання кріпильного пристосування за висах фіксуючих приймальних елементів виконані находом; виїмки, які відповідають профілю гнучкої профільФіг.19a-19f - кроки замикання і відповідно розної напрямної, так що розташовані у корпусах фікняття зачіпного з'єднання у кріпильному пристосусуючі приймальні елементи простим способом, ванні за першим прикладом винаходу; наприклад, пружним затисканням, можуть бути Фіг.20а-20b - кроки замикання і відповідно розвстановлюваними на гнучкій профільній напрямняття зачіпного з'єднання у другій формі виконанній. Якщо виїмки у корпусах дещо більші за розміня кріпильного пристосування за винаходом; ром, ніж профіль гнучкої профільної напрямної, то Фіг.21 - наступний приклад виконання для стотаким способом може забезпечуватися рухома порного елемента; здатність розташованих на гнучкій напрямній корФіг.22 - профільна труба з рухомо розташовапусів. ними в ній корпусами і Наступні переваги і докладний опис зачіпного Фіг.23 і 24 - вигляд у перспективі двох різних з'єднання за винаходом більш детально пояснюприкладів виконання кріпильного пристосування ються у нижченаведеному з посиланням на предзгідно з винаходом. ставлені у кресленнях фігури, де показано: У показаному на Фіг.1 зачіпному з'єднанні 1 Фіг.1 - рознімне зачіпне з'єднання з пружно випружна частина 2 утворюється фіксуючим прийконаним фіксуючим приймальним елементом і мальним елементом 7. Фіксуючий приймальний жорстким стопорним елементом; елемент 7, який може бути виготовлений, наприФіг.2 - поперечний розріз профільної труби, в клад, з металу або пластмаси, виконаний як Uякій розташований корпус, причому у корпусі розподібна скоба, що має дві пружні лапки 9, 9'. Вільні міщений пружний фіксуючий приймальний елекінці 11, 11' пружних лапок 9, 9' на своїх звернених мент, що методом кінематичного замикання охоподна до одної внутрішніх сторонах мають дві клилює жорсткий стопорний елемент; ноподібні поверхні, що знаходяться під кутом одна Фіг.3 - розрив зображення показаного на Фіг.2 до одної і утворені для кінематичного замикальнофіксуючого з'єднання; го охоплення стопорного наконечника 5 стопорноФіг.4 - фіксуючий приймальний елемент, викого елемента 4. У показаному прикладі виконання 11 75009 12 стопорний елемент 4 являє собою по суті жорстку фільну трубу 12 стопорний елемент 4, який вже частину 3 зачіпного з'єднання 1. У ділянці примиперебуває у фіксуючому приймальному елементі кання до стопорного наконечника 5 стопорний 7, виводитиметься із зчеплення з фіксуючим елемент 4 має стрижень 6, на якому рухомо розприймальним елементом 7. міщена втулка 8. Далі на стрижні 6 розташоване Фіг.5 показує наступний приклад виконання фланцеподібне розширення 10, яке втулці 8 слудля корпусу 16 для встановлення фіксуючого жить за упор. Втулка 8 є конічно звуженою на своїй приймального елемента 7, який поряд з напрямоберненій до стопорного наконечника 5 стороні, ними цапфами 29, що забезпечують надійне ковзавдяки чому вільні кінці 11, 11' пружних лапок 9, 9' зання корпусу 16 у профільній трубі 17, представпри натисканні стопорного елемента 4 у фіксуючий лений обладнаним вставними L-подібними приймальний елемент 7 легше сковзають на втулелементами 20. ку 8. З такої ж причини стопорний наконечник 5 Фігури від 6а до 6f показують окремі кроки завиконаний півсферичної форми. микання і розняття зачіпного з'єднання за винахоНа Фіг.2, у якій аналогічні частини названі так дом. На Фіг.6а фіксуючий приймальний елемент 7 само, показане вертикальне зачіпне з'єднання, при розташований у корпусі 15, при чому пружні лапки цьому фіксуючий приймальний елемент 7 розта9, 9' підпираються у корпусі 15. Фіксуючий приймашований у корпусі 16. Корпус 16, з свого боку, нальний елемент 4 натискається за напрямком стрівпаки розміщений рухомим у профільній трубі 17, лки у цей фіксуючий приймальний елемент 7, в при чому пружні лапки 9, 9' фіксуючого приймальрезультаті чого, як видно з Фіг.6b, обидві пружні ного елемента упираються у профільну трубу 17. лапки розсуваються стопорним наконечником. Цим запобігається спонтанне розмикання стопорВтулка 8 до цього моменту ще є вільно рухомою і ного елемента 4, який з'єднаний, наприклад, з віприлягає до фланцеподібного розширення 10 шалкою для одягу 19, з фіксуючим приймальним стрижня 6. На Фіг.6с зачіпне з'єднання є замкнеелементом 7. Подібне розмикання також запобіганим, при цьому стопорний наконечник 5 затиснується тим, що пружні лапки 9, 9' виконані для кінетий ззаду вільними кінцями 11, 11' пружних лапок, матичного замикального охоплення стикового назавдяки чому розняття стопорного елемента 4 з конечника 5, при чому вільні кінці 11, 11' пружних фіксуючим приймальним елементом 7, за умови, лапок 9, 9' охопленням затискають стопорний нащо пружні лапки 9, 9' підпираються в корпусі 15, конечник 5 між втулкою 8 і стопорним наконечниможе надійно попереджатися. ком 5 на стрижні 6 стопорного елемента 4. Для розняття зачіпного з'єднання, як предстаФіг.3 показує розрив зображення представлевлено на Фіг.6d, стопорний елемент 4 натискуєтьного на Фіг.2 прикладу виконання, причому слід ся далі у приймальний елемент 7, в результаті зазначити, що втулка 8 розташовується між стопочого пружні лапки 9 розсуваються втулкою 8 і зарним наконечником 5 і фланцеподібним розшитискаються на дотичній поверхні втулки 8. При ренням 10 на стрижні 6 стопорного елемента 4. витягуванні стопорного елемента 4 з фіксуючого Завдяки розташуванню фіксуючого приймального приймального елемента 7 (Фіг.6е) втулка 8 після елемента 7 у корпусі 16, який рухомо розміщений цього утворює упор для пружних лапок 9. Через те у профільній трубі 17, досягається те, що з'єднана що втулка 8 розташована на стрижні 6 стопорного з стопорним елементом 4 вішалка для одягу 19 елемента 4 рухомою, останній може відводитися може пересуватися у поздовжньому напрямку у назад, допоки втулка 8 не упреться у стопорний профільній трубі 17. наконечник 5, завдяки чому запобігається можлиНаступний приклад виконання, у якому фіксувість того, що вільні кінці 11 пружних лапок затисючий приймальний елемент 7 утворюється профінуть стопорний наконечник 5, охоплюючи його на льною трубою 12, показаний на Фіг.4. У цьому пристрижні 6 стопорного елемента 4. При подальшокладі виконання профільна труба 12 має му витягуванні стопорного елемента 4 вільні кінці розташований у поздовжньому напрямку прохідпружної лапки 9 спочатку сковзають по дотичній ний отвір 13. Завдяки цьому прохідному отвору 13 поверхні втулки 8, а потім по стопорному наконечтепер один або декілька стопорних елементів монику 5, аж поки, як зображено на Фіг.6f, зачіпне жуть вводитися у фіксуючий приймальний елемент з'єднання знов не розімкнеться. 7, причому через проломи 14, які розташовані у У наступному, показаному на Фіг.7, варіанті бічних стінках профільної труби 12, формуються виконання зачіпного з'єднання 1 згідно з винахопружні лапки 9. Таким чином, на противагу преддом, жорстка частина 3 утворюється фіксуючим ставленому на Фіг.3 прикладу виконання, у якому приймальним елементом 7, у той час як пружна перед введенням стопорного елемента 4 в прохідчастина 2 утворена стопорним елементом 4. Стоний отвір 18 потрібно перевіряти, де знаходиться порний елемент 4 має декілька фіксуючих сегменкорпус 16 з фіксуючим приймальним елементом 7, тів 21, 21', якими охоплює кожну частину стопорностопорний елемент 4, на якому прикріплені, наприго наконечника 5 і частину стрижня 6 стопорного клад, вішалка для одягу або побутові предмети, елемента 4. Вільні кінці 25, 25' фіксуючих сегментакі як інструменти, домашнє приладдя або тому тів 21, 21' при цьому виконані гачкоподібної форподібне, може вставлятися у будь-якому місці у ми. На стрижні стопорного елемента 4 рухомо ровиконаний у вигляді профільної труби 12 фіксуюзміщена втулка 8, що містить оболонкові сегменти чий приймальний елемент 7. Через проломи у біч22, 22', вільні кінці 24, 24' яких так само виконані них стінках профільної труби 12 не тільки формугачкоподібними, причому зовнішні сторони вільних ються пружні лапки 9, але разом з тим також кінців 24, 24' мають клиноподібні поверхні, що зназапобігається те, що внаслідок розсування бічних ходяться під кутом одна до одної. На своїй оберстінок при введенні стопорного елемента 4 у проненій до фіксуючого приймального елемента 7 13 75009 14 стороні стопорний елемент 4 за допомогою нарізвнаслідок радіального руху назовні оболонкових ного гвинта 23 з'єднаний з вішалкою для одягу 19. сегментів 22 закінчується, так що втулка 8 сповзає Замість вішалки для одягу 19 можливим було б вниз вздовж стрижня стопорного елемента 4, чим також приєднувати будь-які побутові предмети, знов досягається показане на Фіг.9а вихідне полотакі як інструменти або речі повсякденного домаження. шнього вжитку. Як видно з Фіг.11 і 12, фіксуючий приймальний Фіг.8 подає розрив зображення показаної на елемент 7 у цьому прикладі виконання має декільФіг.7 форми виконання винаходу, з якого є очевика язичкоподібно виконаних пружних елементів 30, дним, що фіксуючий приймальний елемент 7 утвоякі утворюють випуклу приймальну воронку 31 для рюється отвором у жорсткій частині 3 зачіпного стопорного елемента (не показаний). Зокрема з з'єднання 1. Ця жорстка частина 3 може бути Фіг.12а є очевидним, що вільні кінці язичкоподібутворена, наприклад, дерев'яною, металевою, них пружних елементів 30 розташовані всередині пластмасовою пластиною або тому подібним, закорпусу 32, а саме з аксіальним інтервалом від вдяки чому на противагу відомому на цей час рівприймального отвору воронки 31. Завдяки цьому ню техніки з'єднаний з стопорним елементом за ці вільні кінці пружних язичків особливо добре завинаходом предмет простим способом прикріплюхищені від пошкоджень. Корпус 32, у якому розтається майже до кожного з будь-яких отворів. шований фіксуючий приймальний елемент 7, має з Альтернативна форма виконання фіксуючого периферійної сторони фланцеподібне розширення приймального елемента 7 згідно з винаходом по33, що узгоджується з розташованим всередині дається на Фіг.10. У ній фіксуючий приймальний профільної труби 17 напрямним пазом 34, так що елемент 7 утворюється профільною трубою 26, корпус 32, з одного боку, не може вискочити вниз яка містить декілька отворів 27 і/або пролягаючих із профільної труби, з іншого ж боку, проте, з можу поздовжньому напрямку прохідних отворів 26 ливістю легкого пересування поперечно до напрядля стопорних елементів. мку введення Ε стопораого елемента розміщений На Фіг.9a-9h послідовністю кроків показаний у профільній трубі 17. процес замикання і відповідно розняття вихідного Фіг.14а показує розміщення корпусу 32 у проз'єднання. Виходячи з Фіг.9а, в якій фіксуючий фільній трубі 17, при чому є очевидним, що фланприймальний елемент 7 і стопорний елемент 4 цеподібне розширення 33 лежить на нижній переперебувають поза зчепленням, стопорний елемичці напрямного паза 34. Стрілками позначений мент 4 натисканням подається за напрямком стрінапрямок, у якому рухаються випуклі язичкоподібні лки у фіксуючий приймальний елемент 7. При вхопружні елементи воронки 31, коли стопорний еледженні стопорного наконечника 5 у фіксуючий мент (не показаний) вводиться у фіксуючий прийприймальний елемент 7 (див. Фіг.9b) радіально мальний елемент 7, при цьому Фіг.14b представрухомі фіксуючі сегменти 21, 21' стопорного елеляє позицію пружного язичка, коли не показаний мента 4 стуляються, тобто притискаються у настопорний елемент вводиться у фіксуючий прийпрямку поздовжньої осі стопорного елемента 4 мальний елемент. доти, поки - як показано на Фіг.9с - гачкоподібні Наступна можливість розташування фіксуючовільні кінці 25, 25' стопорного елемента 4 не пройго приймального елемента у корпусі показана на дуть повністю через фіксуючий приймальний елеФіг.15а-15e. Якщо ж зображений фіксуючий приймент 7 і внаслідок радіального руху назовні фіксумальний елемент 7 має язичкоподібні випукло ючих сегментів 21, 21' не увійдуть у зчеплення з вигнуті пружні елементи 30, саме по собі зрозуміфіксуючим приймальним елементам 7. ло, є також можливим розмістити фіксуючі прийДля розняття зачіпного з'єднання (Фіг.9d) стомальні елементи, наприклад, з двома L-подібними порний елемент знов таки натисканням подається пружними лапками, всередині корпусу 32. У цьому за напрямком стрілки у фіксуючий приймальний прикладі виконання скоріше мова йде про те, що елемент 7, поки вільні кінці 24 оболонкових сегмепорожнистоціліндричний корпус 32 містить виїмки нтів 22 втулки 8 так само не пройдуть через фік38, які дозволяють монтувати корпус 32 до профісуючий приймальний елемент 7 (Фіг.9е). Для розльної рейки. няття зачіпного з'єднання (Фіг.9f) стопорний Приклад такої профільної рейки, яка виконана елемент 4 за напрямком стрілки витягується із як гнучка профільна напрямна 36 і розташована у фіксуючого приймального елемента 7. При цьому напрямному пазу 37 кріпильного пристосування втулка 8 зсувається внаслідок затискної дії вільних 35, представлений на Фіг.16. Фіг.17а і 17b показукінців 24 пружних оболонкових сегментів 22 у нають окремі кроки монтажу корпусу 32 гнучкої пропрямку стопорного наконечника 5, аж поки гачкофільної напрямної 36. З цих фігур є очевидним, подібні вільні кінці 25, 25' фіксуючих сегментів 21, що корпуси 32 з їхніми виїмками можуть простим 21' стопорного елемента 4 шляхом кінематичного способом шляхом натискання і відповідно защізамикання не увійдуть у зчеплення з вільними кінпання прикріплятися до гнучкої профільної напряцями 24 оболонкових сегментів 22 втулки 8, в ремної. Як вже згадувалося, переважним є, якщо зультаті чого, як показано на Фіг.9f і 9g, стопорний виїмки 38, які у співвідношенні з профільною наелемент 4 може витягуватися із фіксуючого прийпрямною 36 мають дещо більший розмір, ніж пломального елемента 7, не зачіпляючись гачкоподіща її поперечного перерізу, так що корпуси 32 мобними вільними кінцями 25, 25' стопорного елемежуть легко пересуватися вздовж гнучкої нта 4 за фіксуючий приймальний елемент 7 або не профільної напрямної. потрапляючи у зчеплення ним. З Фіг.18 випливає, що монтаж переважно гнучДалі для показаного на Фіг.9g моменту затисккої профільної напрямної 36 такого типу до кріпина дія між втулкою 8 і фіксуючими сегментами 21 льного пристосування є особливо простим. У по 15 75009 16 казаному прикладі виконання кріпильне пристосутим монтажем шляхом втискування у напрямний вання, наприклад, дно полиці шафи для одягу, має паз 37 містить в собі ще й іншу перевагу у тому, напрямний паз 37. У цей напрямний паз 37 тепер що подібна гнучка профільна напрямна 36 може за напрямком стрілки натисканням вставляється встановлюватися по кривій, так що творчим фанпереважно гнучка профільна напрямна 36. Коли тазіям дизайнерів меблів через новий вид кріпильпрофільна напрямна 36 змонтована, тоді на ній ного пристосування навряд чи загрожують якісь можуть встановлюватися корпуси 32 або шляхом обмеження. Та обставина, що корпуси прикріплені пружного затискання, або вставляння, щоб у потакож пружним затисканням до гнучкої профільної дальшій послідовності бути здатними пересуватинапрямної 36, приносить с собою не лише перевася поперечно до напрямку введення стопорного гу щодо зовнішнього ефекту, але й можливість елемента за напрямком стрілки Q. Саме по собі простим способом здійснювати заміну корпусів у зрозуміло, що можна було б також прикріплювати випадку їх пошкодження. профільну напрямну 36 іншим способом, наприФіг.21 показує приклад виконання стопорного клад, методом пригвинчування або приклеювання елемента з конічно звуженим стопорним наконечдо кріпильного пристосування 35. ником 5 і рухомо розташованою на стрижні 6 стоНа Фіг.19а і 19b показані кроки замикання і віпорного елемента 4 втулкою 8, причому стопорний дповідно розняття за першим прикладом виконаннаконечник 5 і щонайменше частина стрижня 6 ня зачіпного з'єднання згідно з винаходом. При виконані радіально пружними. Стопорний елемент цьому, як видно з Фіг.19а, декілька корпусів 32 4 такого типу особливо придатний для викорисвставляються у профільну трубу 17. Корпуси 32 тання з пружним фіксуючим приймальним елеменрозташовані рухомими у профільній трубі 17 попетом, тому що потім необхідні при замиканні зачіпречно до напрямку введення стопорного елемента ного з'єднання пружні шляхи розподіляються на 4 у напрямку Q. Після цього стопорні елементи 4 пружний стопорний елемент і пружний фіксуючий натисканням подаються у напрямку введення Ε в приймальний елемент, завдяки чому зачіпне з'єдокремі корпуси і відповідно фіксуючі приймальні нання в цілому потребує незначної висоти конселементи, щоб, як показано на Фіг.19с, замкнути трукції. зачіпне з'єднання. Для розняття зачіпного з'єднанФіг.22 показує вигляд знизу профільної труби ня стопорний елемент знов натисканням подаєть17 з розташованими в ній корпусами 32, при чому ся у напрямку введення Ε (Фіг.19d), а саме настіє очевидним, що корпуси 32 розміщені у профільльки, аж поки пружні елементи фіксуючого ній трубі 17 поперечно до напрямку введення Ε приймального елемента не приляжуть до втулки 8, стопорного елемента 4 у напрямку Q. так що стопорний елемент легко можна витягнути, Фіг.23 показує використання зображеного на бо - як зображено на Фіг.19е - пружні елементи Фіг.22 пристрою як гардеробну напрямну шину, з прилягають до втулки, а втулка рухомо розміщена якої видно, що з'єднані з стопорним елементом на стрижні 6 стопорного елемента. вішалки для одягу 19 є рухомими поперечно до Такий самий порядок дій має місце також у понапрямку введення Ε стопорних елементів. казаному на Фіг.20a-20f прикладі виконання, через Приклад виконання, у якому замість профільщо відпадає необхідність у повторному поясненні ної труби придатна для використання гнучка проокремих кроків. На відміну від прикладу, показанофільна напрямну 36, поданий на Фіг.24. У ньому го на Фіг.19, у зображеному на Фіг.20 прикладі копоказана гнучка пробільна напрямна 36 на кріпирпуси 32 з фіксуючими приймальними елементами льному пристосуванні 35, яке у зображеному при7 натомість розташовані на профільній рейці 36, кладі виконання вирішене як меблевий елемент зокрема, на гнучкій профільній напрямній. Гнучка конструкції. профільна напрямна такого "типу поряд з її прос 17 75009 18 19 75009 20 21 75009 22 23 75009 24 25 75009 26 27 Комп’ютерна верстка Л. Купенко 75009 Підписне 28 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
